1 Lämpöpumput taloyhtiöissä Käsiteltävät aiheet: Lämpöpumppujen toimintaperiaate Maalämpöjärjestelmät Poistoilmalämpöpumput Vesi-ilmalämpöpumput Juho Rinta-Rahko

2 Lämpöpumppujärjestelmien määrät Käyttöön otetut lämpöpumput vuosittain Lähde: SULPU ry.

3 Lämpöpumppujen yhteydessä käytetään termiä lämpökerroin (COP = coefficient of performance).

4 Lämpöpumppujen toimintaperiaate (1) Höyrystin matalassa paineessa oleva kylmä neste höyrystyy ja kerää lämpöä keruupiiristä (2) Kompressori höyrynä oleva kylmäaine nousee korkeaan paineeseen ja lämpenee (3) Lauhdutin korkeassa paineessa oleva kuuma höyry tiivistyy nesteeksi ja luovuttaa lämpöä lämmitysjärjestelmään SYKE: ympäristöopas (4) Paisuntaventtiili korkeapaineinen neste laskee matalaan paineeseen ja kylmenee

5 Maalämpöjärjestelmät Vuosilämpökerroin maalämmössä vaihtelee useimmiten kohdekohtaisesti 2,5-3,5 välillä.

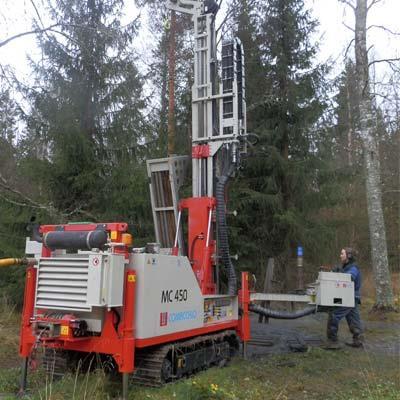

6 Lämpökaivoista Lämpökaivo on halkaisijaltaan 14 cm:n kokoinen ja metriä syvä reikä Lämpökaivon mitoitus tehdään aina jokaiseen kohteeseen kiinteistö- ja kulutustietojen perusteella Peruskallion sisällä on läpi vuoden 5 8 asteen lämpötila. Maalämpöpumppu kerää tätä energiaa

7 Täystehomitoitus vai osatehomitoitus Jos kiinteistössä pyritään esim. mahdollisimman pieneen, hetkelliseen sähkötarpeeseen, niin siinä usein täystehomitoitus antaa paremman lopputuloksen, sillä silloin selvitään pienemmillä pääsulakkeilla. Jos asiakkaan tavoitteena on mahdollisimman hyvin suhteellisesti tuottava maalämpöinvestointi, niin silloin osateholla päästään parempaan lopputulokseen. Lämpöpumpun investointi voi vaatia sähkönsyötön ja etusulakkeiden vaihdon isompaan. Tämä syö takaisinmaksuaikaa.

8 Porakaivo ja putkisto Keruuputki on porakaivon pohjalle asti ulottuva suljettu putkisto, joka yhdistää maalämpöpumpun maalämpökaivoon. Putket ovat halkaisijaltaan 32/40 mm ja ne on valmistettu polyeteenistä. Kun putki lasketaan alas porakaivoon sitä ei taiteta, vaan siihen hitsataan U-kirjaimen muotoinen kaari, jotta neste sen sisällä virtaa esteittä. U-kaareen kuuluu pohjapaino, joka helpottaa keruuletkun laskemista maalämpökaivon pohjalle.

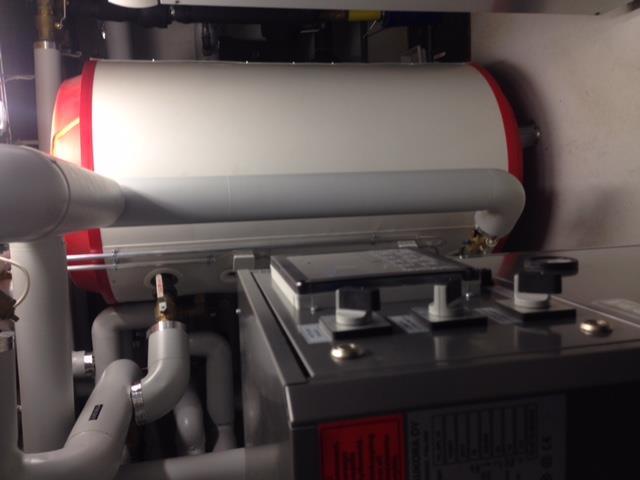

9 Esimerkki öljystä maalämpöön

10 Huomioitavaa maalämmön hankinnassa Laitteiston mitoitus, säätö ja huoltaminen on vaativaa ja laitteiston oikean toiminnan varmistaminen tarvitsee jatkuvaa seurantaa Laitekestot n vuotta Sähkömarkkinoiden muutos voi vaikuttaa kannattavuuteen tulevaisuuden sähkömarkkinoilla ei ole enää niin paljon väliä, paljonko kuluttaa energiaa vaan koska sen kuluttaa Porakaivot saattavat ajan myötä hiipua

11 Lähteitä ja lisätietoa: ce=4 pdf

12 PILP (Poistoilmalämpöpumput)

13 LTO-yksikkö talon katolla ja lämpöpumppu lämmönjakohuoneessa COP noin 4 riippuu lämpötilasta, johon lämmitysverkoston vesi lämmitetään PILP ei riitä päälämmityslähteeksi vaan toimii tukilämmityksenä

14 1998 rakennetut kaksi 7-kerroksista kerrostaloa Tampereella, asuntoja yhteensä 84 Asuinpinta-ala 5203 m2, liiketilat 177,5 m2

15 Vesi-ilmalämpöpumput (VILP, UVLP) Lämpö ulkoilmasta vesikiertoiseen lämmitysjärjestelmään Edullinen investointi ja helppo asennus Vähentää paljon energiankulutusta vuositasolla, mutta kovilla pakkasilla hyötysuhde huono ja sen takia sähkönkulutus kulutushuipuissa suurta Lisääntyvä sähkönkulutus voi vaatia esim. sulakekoon suurentamista Vuosilämpökerroin 1,5-2,5 ntaminen/lammitysjarjestelman_valinta/lammi tysmuodot/ilma-vesilampopumppu_uvlp

16 As Oy Haukkakartano LTO PILPillä ja ilma-vesilämpöpumput öljylämmityksen rinnalle. Koko kiinteistön automatisointi (Fidelix) Mittaukset aloitettu Säästöä kertynyt lämmityskuluissa elokuun 2016 loppuun mennessä Tulevat säästöt vuodessa arviolta Säästö prosentteina kesäkuun 2016 alkuun mennessä 70%.Arvioitu säästöprosentti koko vuodelle 60%. Hiilidioksidipäästöt vähenivät 82%.

17 Polarsol-konsepti
