1 ArcoLux-V PNC 5023 Asennus- ja käyttöohjeet 2 Monterings- och bruksanvisningar 13

2 Arvoisa Asiakas, Onnittelemme sinua Lapetek-liesikuvun valinnasta. Noudattamalla tätä asennus- ja käyttöohjetta saat parhaan hyödyn liesikuvustasi. Samalla varmistat liesikuvun mahdollisimman pitkän käytön. Ärade Kund, Vi gratulerar er för valet av en Lapetek-spisfläkt. Genom att följa denna bruks-samt installationsanvisning får ni ut maximal nytta av er spisfläkt. Samtidigt säkrar ni en lång livslängd för er spisfläkt. 1. YLEISTÄ 3 2. KOMPONENTIT 3 3. TURVALLISUUSOHJEET 4 4. ASENNUS 5 5. KÄYTTÖ- JA HUOLTO-OHJEET MITAT SÄHKÖKAAVIO YHTEYSTIEDOT ALLMÄNT KOMPONENTER SÄKERHETSANVISNINGAR INSTALLATION BRUKS- SAMT SERVICEINSTRUKTIONER MÅTT ELRITNING KONTAKTUPPGIFTER 28 2

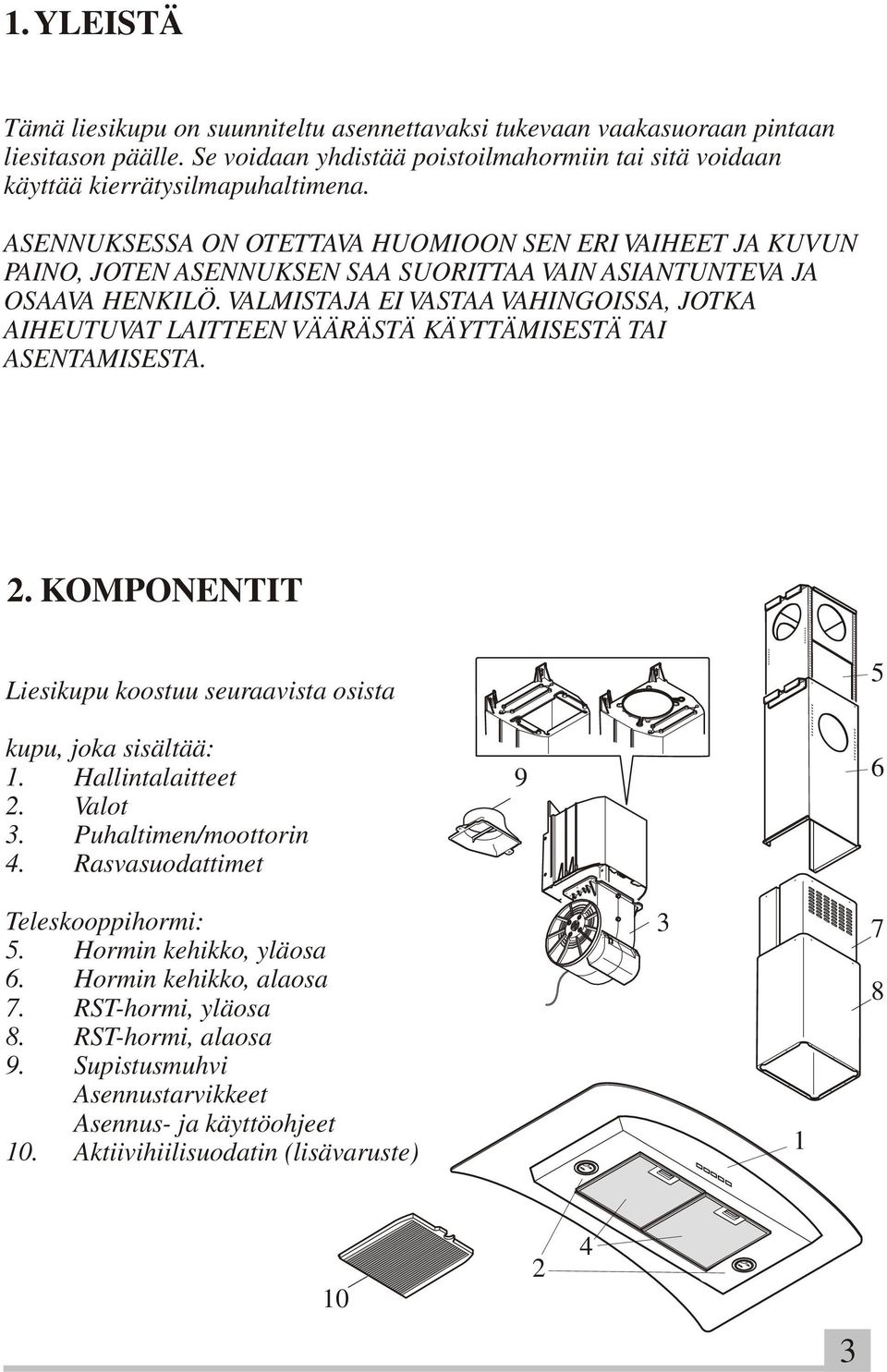

3 1. YLEISTÄ Tämä liesikupu on suunniteltu asennettavaksi tukevaan vaakasuoraan pintaan liesitason päälle. Se voidaan yhdistää poistoilmahormiin tai sitä voidaan käyttää kierrätysilmapuhaltimena. ASENNUKSESSA ON OTETTAVA HUOMIOON SEN ERI VAIHEET JA KUVUN PAINO, JOTEN ASENNUKSEN SAA SUORITTAA VAIN ASIANTUNTEVA JA OSAAVA HENKILÖ. VALMISTAJA EI VASTAA VAHINGOISSA, JOTKA AIHEUTUVAT LAITTEEN VÄÄRÄSTÄ KÄYTTÄMISESTÄ TAI ASENTAMISESTA. 2. KOMPONENTIT Liesikupu koostuu seuraavista osista kupu, joka sisältää: 1. Hallintalaitteet 2. Valot 3. Puhaltimen/moottorin 4. Rasvasuodattimet Teleskooppihormi: 5. Hormin kehikko, yläosa 6. Hormin kehikko, alaosa 7. RST-hormi, yläosa 8. RST-hormi, alaosa 9. Supistusmuhvi Asennustarvikkeet Asennus- ja käyttöohjeet 10. Aktiivihiilisuodatin (lisävaruste)

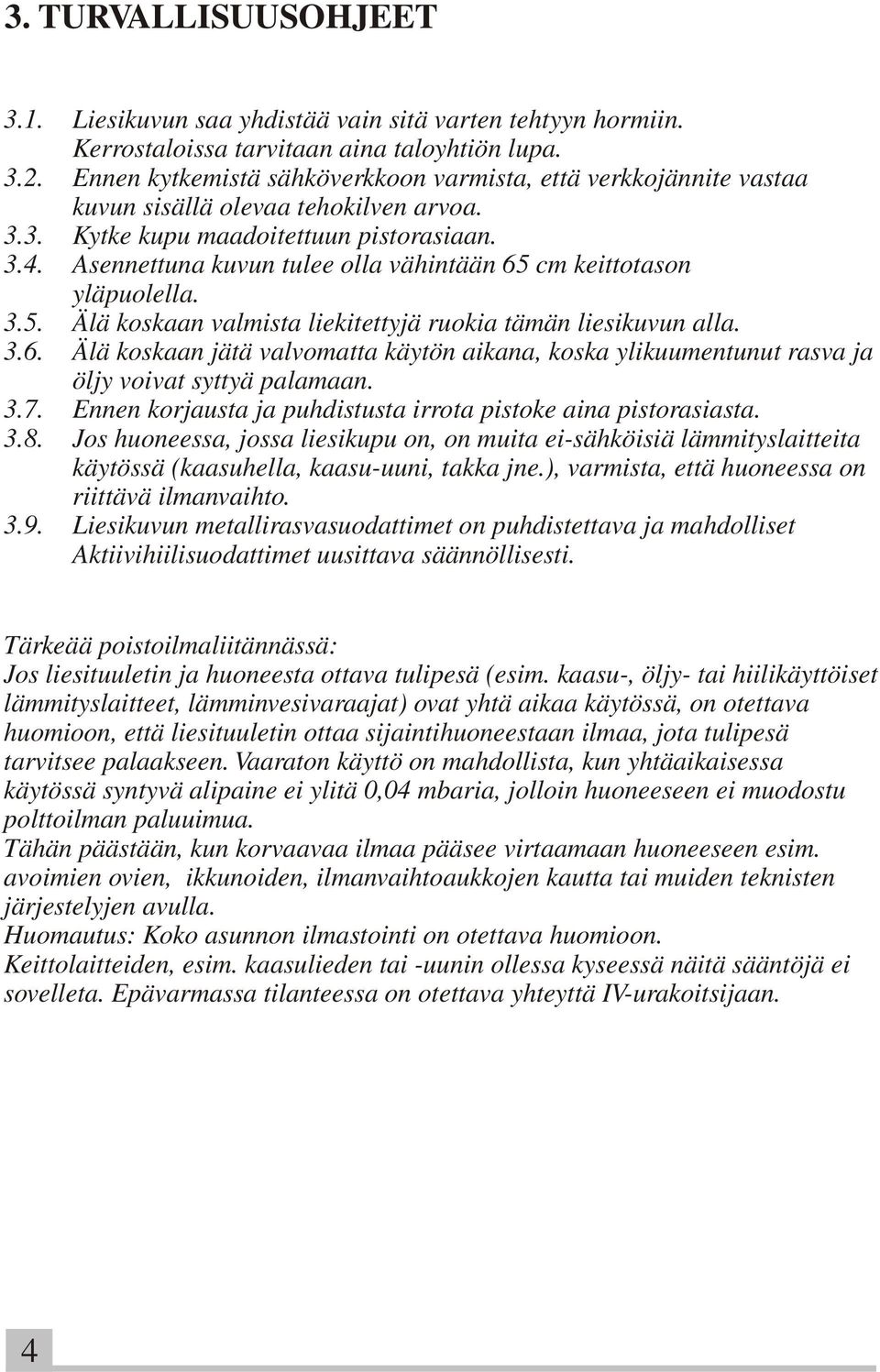

4 3. TURVALLISUUSOHJEET 3.1. Liesikuvun saa yhdistää vain sitä varten tehtyyn hormiin. Kerrostaloissa tarvitaan aina taloyhtiön lupa Ennen kytkemistä sähköverkkoon varmista, että verkkojännite vastaa kuvun sisällä olevaa tehokilven arvoa Kytke kupu maadoitettuun pistorasiaan Asennettuna kuvun tulee olla vähintään 65 cm keittotason yläpuolella Älä koskaan valmista liekitettyjä ruokia tämän liesikuvun alla Älä koskaan jätä valvomatta käytön aikana, koska ylikuumentunut rasva ja öljy voivat syttyä palamaan Ennen korjausta ja puhdistusta irrota pistoke aina pistorasiasta Jos huoneessa, jossa liesikupu on, on muita ei-sähköisiä lämmityslaitteita käytössä (kaasuhella, kaasu-uuni, takka jne.), varmista, että huoneessa on riittävä ilmanvaihto Liesikuvun metallirasvasuodattimet on puhdistettava ja mahdolliset Aktiivihiilisuodattimet uusittava säännöllisesti. Tärkeää poistoilmaliitännässä: Jos liesituuletin ja huoneesta ottava tulipesä (esim. kaasu-, öljy- tai hiilikäyttöiset lämmityslaitteet, lämminvesivaraajat) ovat yhtä aikaa käytössä, on otettava huomioon, että liesituuletin ottaa sijaintihuoneestaan ilmaa, jota tulipesä tarvitsee palaakseen. Vaaraton käyttö on mahdollista, kun yhtäaikaisessa käytössä syntyvä alipaine ei ylitä 0,04 mbaria, jolloin huoneeseen ei muodostu polttoilman paluuimua. Tähän päästään, kun korvaavaa ilmaa pääsee virtaamaan huoneeseen esim. avoimien ovien, ikkunoiden, ilmanvaihtoaukkojen kautta tai muiden teknisten järjestelyjen avulla. Huomautus: Koko asunnon ilmastointi on otettava huomioon. Keittolaitteiden, esim. kaasulieden tai -uunin ollessa kyseessä näitä sääntöjä ei sovelleta. Epävarmassa tilanteessa on otettava yhteyttä IV-urakoitsijaan. 4

5 4. ASENNUS Ennen asennusta asentajan on varmistettava, että käytettävät kiinnitystarvikkeet soveltuvat käytettäviksi asennuksessa, ja että kaikki tarvittavat asennustarvikkeet ovat saatavilla. Poista metallirasvasuodattimien suojakannet sekä mahdollinen suojakalvo. Asenna komponentit seuraavassa järjestyksessä: 4.1. Merkitse kiinnityskohta kattoon 4.2. Säädä kehikko 4.3. Asenna RST-hormi 4.4. Ohjeet poistoilmaliitäntää varten 4.5. Ohjeet kiertoilmaliitäntää varten 4.6. Alaosan asennus 4.7. Sähköliitäntä ja laitteen testaus 4.1. MERKITSE KIINNITYSKOHTA KATTOON Piirrä vatupassin tai luotilangan avulla keittotason keskikohta kattoon Merkitse liesikuvun kiinnityskohdat kattoon. Kuvaan on merkitty myös pistorasialle varattu paikka Varmista, että kiinnityskohta kestää liesikuvun painon. Ota myös huomioon mahdolliset liesikuvun sivuun kohdistuvat voimat Poraa kattokannattimien ruuvien reiät ja paina seinätulpat paikoilleen. Poratessa reikiä kiinnittimien ruuveille on tarkistettava huolella, ettei rei istä tule liian suuria. Tarvittaessa vaihda kiinnitysruuvit ja seinätulpat kattomateriaaliin sopiviksi. 287 mm 262 mm 230 mm 200 mm Ilmastointihormi Pistorasialle varattu tila 4.2. SÄÄDÄ KEHIKKO Kuvun etureuna Määritä kehikon oikea asennuspituus kaavasta: Kehikon korkeus = keittiön korkeus liesikuvun kiinnityskohdassa mm (liesitason ja tuulettimen väli) mm (pöytätason korkeus) Säädä kehikko oikeaan pituuteen osien C1 ja C2 avulla. 5

6 Kiinnitä osat C1 ja C2 toisiinsa kahdeksalla ruuvilla (V2), jotta ne pysyvät kiinni toisissaan. Älä kiristä ruuveja vielä lopullisesti Kiinnitä kehikko kattoon aikaisemmin merkitsemääsi paikkaan käyttäen neljää kiinnitysruuvia (V1) tai tarvittaessa paremmin kattoon sopivia ruuveja Varmista vielä hormin oikea pituus ja kiristä ruuvit (V2) lopullisesti. Fig.1b Abb.1b Ø8 Ø8 V1 A C C2 V3 C+C1 H2 V2 C1 Fig.1a Abb.1a D+E H1 F 4.3. ASENNA RST-HORMI Kiinnitä RST-hormin osat (D+E) toisiinsa mahdollisimman lyhyeksi (esim. pitävällä teipillä), kuitenkin niin että kiinnityskohta ruuville V3 jää näkyviin Kiinnitä RST-hormin yläosa (D+E) kehikkoon (C) neljällä ruuvilla V3. Älä kiristä vielä lopullisesti. 6

7 4.4. OHJEET POISTOILMALIITÄNTÄÄ VARTEN Liesituuletin voidaan johtaa poistoilmaan käyttämällä putkea, joka on läpimitaltaan 125 tai 160 mm. On suositeltavaa johtaa poistoilma 160 mm:n putkeen, jolloin saavutetaan parempi ilman virtaus sekä alhaisempi melutaso. Käyttäessäsi 160 mm:n putkea sahaa supistuskappaleesta katkoviivaa pitkin sovitusrengas moottorin kauluksen ympärille. Näin saat muutettua 150 mm:n lähdön 160 mm:n lähdöksi Liitä tarvittaessa supistusmuhvi moottorin ilmanpoistoaukkoon tarkistettuasi, että takaiskuventtiilin läpät aukeavat esteettömästi. Takaiskuventtiili estää ilman virtaamisen takaisin huoneeseen, kun tuuletinta ei käytetä Poista mahdollinen aktiivihiilisuodatin seuraavasti: A) Irrota ensin rasvasuodattimet kääntämällä kevyesti lukitussalpoja, jotta turvalukitus aukeaa. B) Irrota aktiivihiilisuodatin avaamalla kannatin ruuvi. C) Kiinnitä rasvasuodattimet takaisin paikalleen OHJEET KIERTOILMALIITÄNTÄÄ VARTEN Kiertoilmaliitännässä puhdistettu ilma johdetaan takaisin huoneilmaan ritilän kautta teleskooppihormin yläpäästä Asenna aktiivihiilisuodattimet seuraavasti: A) Irrota ensin rasvasuodattimet kääntämällä kevyesti lukitussalpoja, jotta turvalukitus aukeaa. B) Irrota aktiivihiilisuodattimen kannatinruuvit. C) Laita aktiivihiilisuodatin paikoilleen. D) Kiinnitä rasvasuodattimet takaisin paikalleen. 7

8 4.6. ALAOSAN ASENNUS Nosta liesikuvun alaosa kiinni kehikkoon C ja katso, että esiasennetut ruuvit V4 osuvat alaosassa oleviin ruuvin reikiin. Liu uta kehikkoa niin, ettei se pääse enää putoamaan, ja kiristä ruuvit V4 (kuva 3 a) Irrota RST-hormit ylhäällä pitävät ruuvit V3 ja liu uta RST-hormit varovasti alaosaan saakka. Varo naarmuttamasta hormeja! Varmista, ettei pistorasiassa ole jännitettä, ja laita pistoke pistorasiaan. Varmista myös, että hormiputki on kiinnitetty yläpäästään. (kuva 3 f) Nosta RST-hormit takaisin yläpäähän, ja kiinnitä ylempi RST-hormi kehikkoon C ruuveilla V3. Kiinnitä ilmastointiputki alaosastaan moottorin päällä olevaan kaulukseen (kohta 4.4) Irrota teipit, joilla RST-hormit ovat kiinni toisissaan, ja liu uta varovasti alempi hormi alaosaan kiinni. V3 3d V Katkaise suojalistat oikeaan pituuteen, ja käännä kielekkeet ulospäin. 3d Löysää ruuveja V3 niin, että pääset laittamaan listan paikoilleen (kuva 3h). H V3 3c 3e 3h H F 3f 3g Lukitse alaosa kahdella ruuvilla V5. 3h C V4 3a Käytä kiinnityslistoja A ainoastaan, mikäli et käytä ylempää kehikkoa ollenkaan. (sivu 6, kuva 2) 3a 3a 3b 3i V5 8

9 4.7. SÄHKÖLIITÄNTÄ JA LAITTEEN TESTAUS Yhdistä liesikuvun johto maadoitettuun pistorasiaan Testaa kaikki laitteen toiminnot: A) moottorin eri nopeudet toimivat B) intensiiviteho toimii C) ajastettu sulkeminen toimii D) valot toimivat E) takaiskuventtiilit on asennettu paikoilleen F) tuulettimesta ei kuulu outoja ääniä OK Mikäli liesituulettimen äänitaso tuntuu normaalia korkeammalta tai imuteho ei parane kun tehoa lisätään, irrota liesituuletin ilmastointihormista ja testaa edellä mainitut asiat. Jos tuuletin nyt toimii normaalisti johtuu huono imuteho ilmastointihormin aiheuttamasta vastuksesta. Laitteen testasi Päivämäärä 9

10 5. KÄYTTÖ- JA HUOLTO-OHJEET 5.1. TURVALLISUUSOHJEET Tämän asennusohjeen kohdan 3 turvallisuusohjeita on noudatettava kaikissa olosuhteissa. Lisäksi, kiinnitä erityistä huomiota seuraaviin määräyksiin liesikuvun käytön ja ylläpidon aikana Metallirasvasuodattimet pitää puhdistaa vähintään kerran 2 kuukaudessa ja aktiivihiilisuodattimet vaihtaa 4-6 kuukauden välein tai useammin, mikäli tuuletinta käytetään jatkuvasti (yli 4 tuntia päivässä) Kun kaasukeittolevyn päältä otetaan keittoastia pois, on liekki välittömästi sammutettava. Valvonnan alla voidaan minimiliekkiä käyttää lyhyen ajan myös ilman keittoastiaa Kaasukeittolevyn liekki on säädettävä siten, ettei se pääse keittoastian sivusta yli. Tämä säästää energiaa ja estää vaarallisen kuumuuden syntymisen Älä käytä laitetta väärin: tämä tuuletin on tarkoitettu vain vähentämään ruoanvalmistuksen käryjä keittiöstä TOIMINTA Toiminnot Liesikuvun säätimet ovat sijoitettu kuvun alareunaan Säätimet D V1 V2 V3 L Kytkin D 10 = Painamalla painiketta sen merkkivalo syttyy ja ajastettu sulkeminen käynnistyy. Noin 15 minuutin kuluttua moottori sammuu automaattisesti. Noin 30 käyttötunnin jälkeen syttyy merkkivalo osoittamaan rasvasuodattimen puhdistustarvetta. Merkkivalon saa sammumaan pitämällä painiketta pohjassa muutaman sekunnin ajan.

11 Kytkin V1 Kytkin V2 Kytkin V3 Kytkin L = Ohjaa liesituulettimen moottorin tehoa suuremmalle sekä käynnistää intensiivitehon. = Ohjaa liesituulettimen moottoria (päälle / pois) ja samalla käynnistää hiljaisen minimitehon. = Ohjaa liesituulettimen moottorin tehoa pienemmälle. = Kytkee valot päälle / pois HUOLTO Säännöllinen ylläpito ja puhdistus varmistavat moitteettoman toiminnan ja luotettavuuden pidentäen kuvun käyttöikää. Erityistä huomiota pitää kiinnittää rasvasuodattimiin ja aktiivihiilisuodattimiin (vain kiertoilma-käytössä) METALLIRASVASUODATTIMET Normaali käytössä metallirasvasuodattimet on puhdistettava kerran kahdessa kuukaudessa. Ne voidaan pestä astianpesukoneessa tai käsin miedolla pesuaineella Metallirasvasuodattimien irrotus: Metallirasvasuodattimet on helppo irrottaa yksi kerrallaan. Paina kevyesti lukitussalpoja sisäänpäin, jotta turvalukitus aukeaa. Kun laitat suodattimet takaisin paikoilleen, varmista että lukitus menee kiinni AKTIIVIHIILISUODATTIMET Toiminta: Kiertoilmamallissa aktiivihiilisuodatin imee käryt ja hajut. Aktiivihiilisuodatinta ei voi puhdistaa, vaan se on vaihdettava vähintään neljän kuukauden välein tai tarvittaessa useammin, jos liesituuletinta käytetään runsaasti Aktiivihiilisuodattimien vaihto: Katso kohta

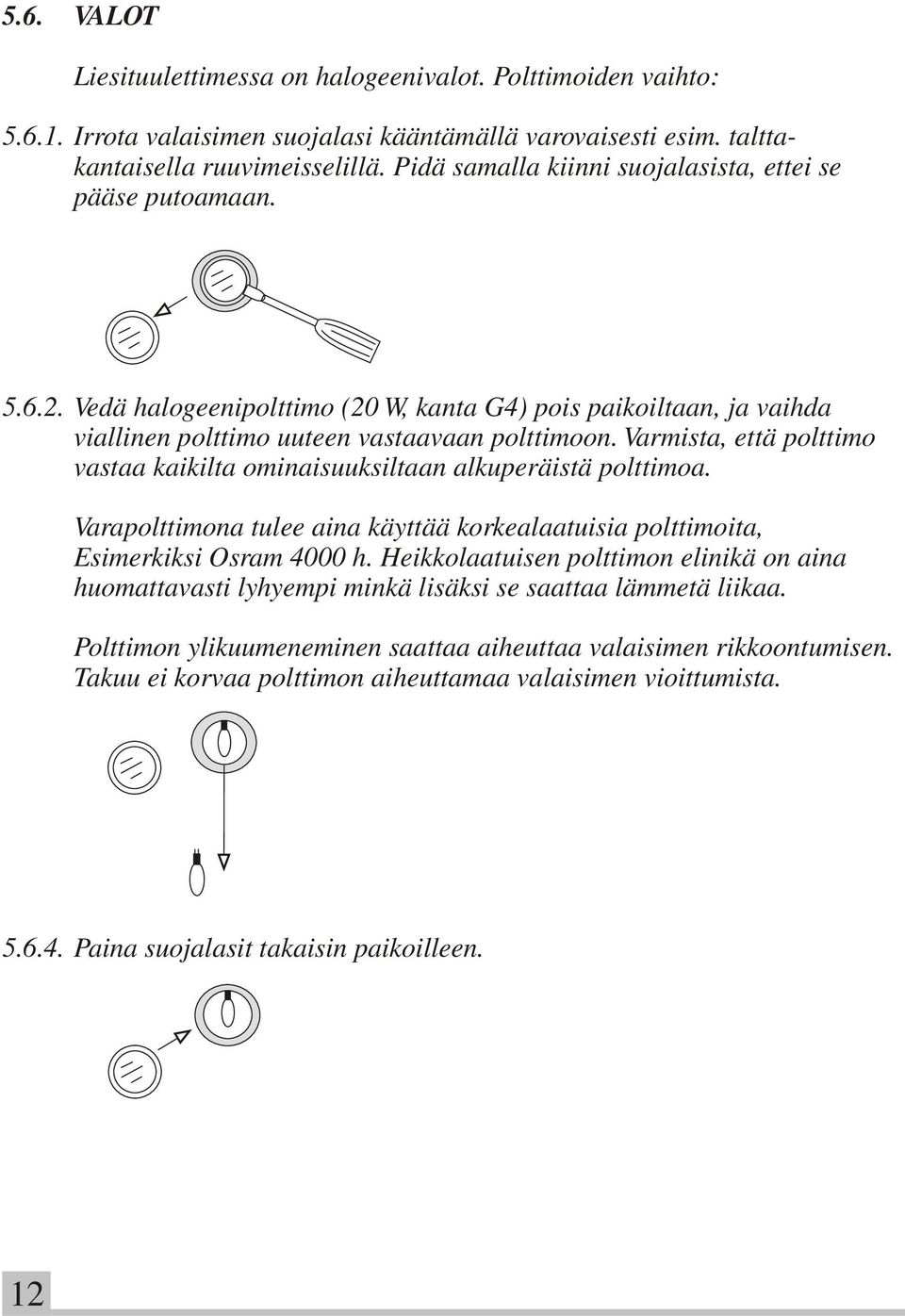

12 5.6. VALOT Liesituulettimessa on halogeenivalot. Polttimoiden vaihto: Irrota valaisimen suojalasi kääntämällä varovaisesti esim. talttakantaisella ruuvimeisselillä. Pidä samalla kiinni suojalasista, ettei se pääse putoamaan Vedä halogeenipolttimo (20 W, kanta G4) pois paikoiltaan, ja vaihda viallinen polttimo uuteen vastaavaan polttimoon. Varmista, että polttimo vastaa kaikilta ominaisuuksiltaan alkuperäistä polttimoa. Varapolttimona tulee aina käyttää korkealaatuisia polttimoita, Esimerkiksi Osram 4000 h. Heikkolaatuisen polttimon elinikä on aina huomattavasti lyhyempi minkä lisäksi se saattaa lämmetä liikaa. Polttimon ylikuumeneminen saattaa aiheuttaa valaisimen rikkoontumisen. Takuu ei korvaa polttimon aiheuttamaa valaisimen vioittumista Paina suojalasit takaisin paikoilleen. 12

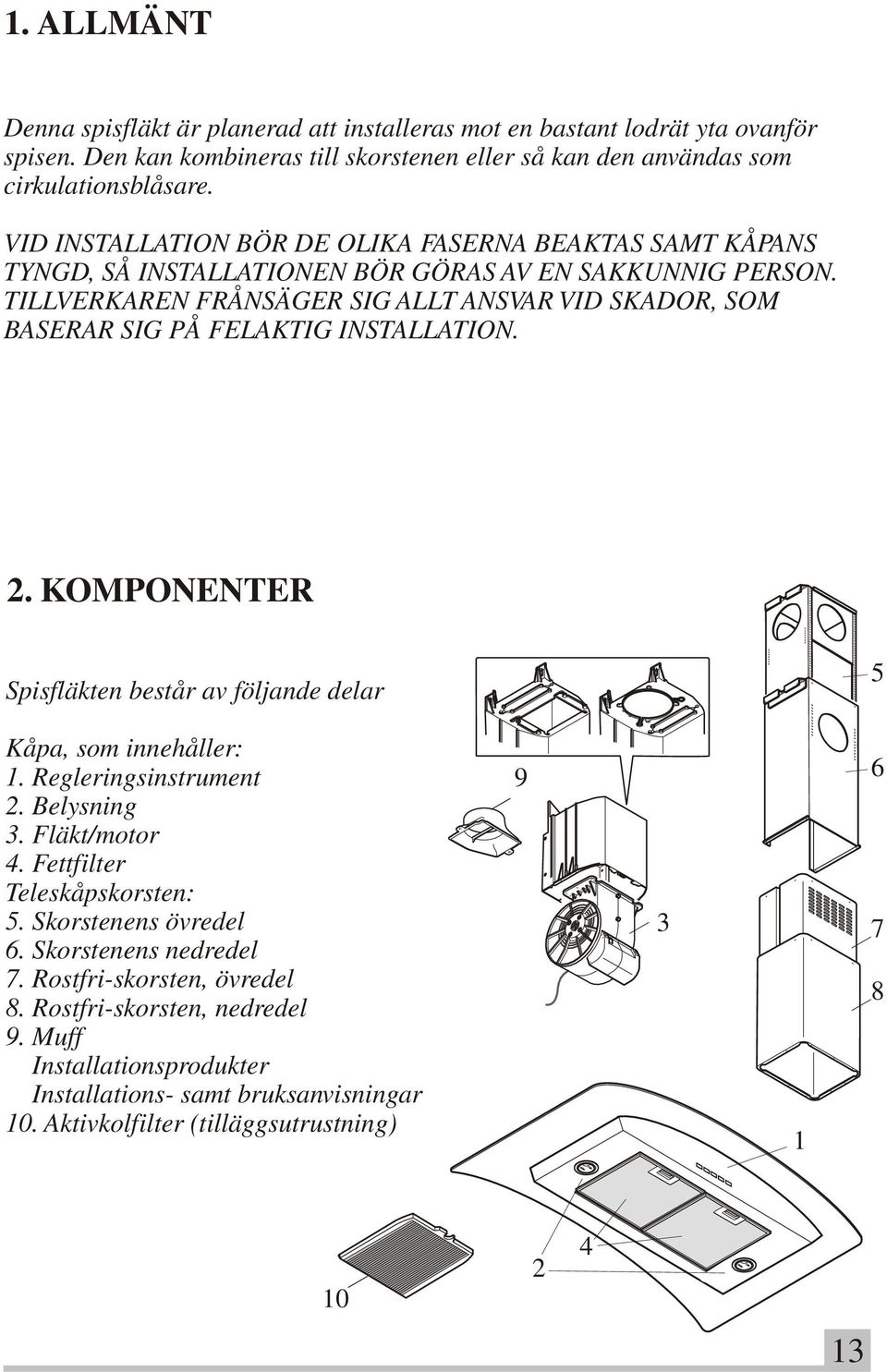

13 1. ALLMÄNT Denna spisfläkt är planerad att installeras mot en bastant lodrät yta ovanför spisen. Den kan kombineras till skorstenen eller så kan den användas som cirkulationsblåsare. VID INSTALLATION BÖR DE OLIKA FASERNA BEAKTAS SAMT KÅPANS TYNGD, SÅ INSTALLATIONEN BÖR GÖRAS AV EN SAKKUNNIG PERSON. TILLVERKAREN FRÅNSÄGER SIG ALLT ANSVAR VID SKADOR, SOM BASERAR SIG PÅ FELAKTIG INSTALLATION. 2. KOMPONENTER Spisfläkten består av följande delar 5 Kåpa, som innehåller: 1. Regleringsinstrument 2. Belysning 3. Fläkt/motor 4. Fettfilter Teleskåpskorsten: 5. Skorstenens övredel 6. Skorstenens nedredel 7. Rostfri-skorsten, övredel 8. Rostfri-skorsten, nedredel 9. Muff Installationsprodukter Installations- samt bruksanvisningar 10. Aktivkolfilter (tilläggsutrustning)

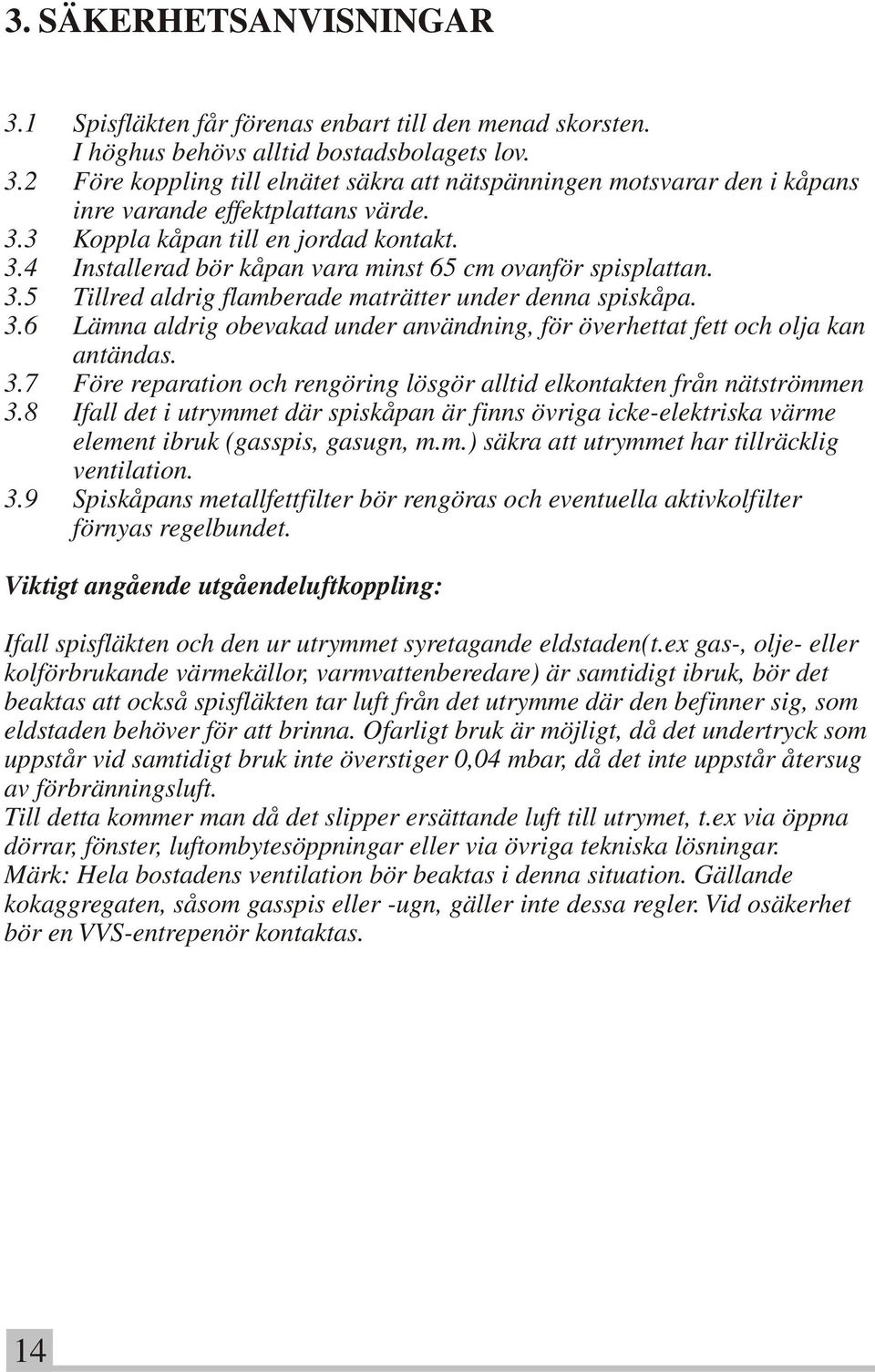

14 3. SÄKERHETSANVISNINGAR 3.1 Spisfläkten får förenas enbart till den menad skorsten. I höghus behövs alltid bostadsbolagets lov. 3.2 Före koppling till elnätet säkra att nätspänningen motsvarar den i kåpans inre varande effektplattans värde. 3.3 Koppla kåpan till en jordad kontakt. 3.4 Installerad bör kåpan vara minst 65 cm ovanför spisplattan. 3.5 Tillred aldrig flamberade maträtter under denna spiskåpa. 3.6 Lämna aldrig obevakad under användning, för överhettat fett och olja kan antändas. 3.7 Före reparation och rengöring lösgör alltid elkontakten från nätströmmen 3.8 Ifall det i utrymmet där spiskåpan är finns övriga icke-elektriska värme element ibruk (gasspis, gasugn, m.m.) säkra att utrymmet har tillräcklig ventilation. 3.9 Spiskåpans metallfettfilter bör rengöras och eventuella aktivkolfilter förnyas regelbundet. Viktigt angående utgåendeluftkoppling: Ifall spisfläkten och den ur utrymmet syretagande eldstaden(t.ex gas-, olje- eller kolförbrukande värmekällor, varmvattenberedare) är samtidigt ibruk, bör det beaktas att också spisfläkten tar luft från det utrymme där den befinner sig, som eldstaden behöver för att brinna. Ofarligt bruk är möjligt, då det undertryck som uppstår vid samtidigt bruk inte överstiger 0,04 mbar, då det inte uppstår återsug av förbränningsluft. Till detta kommer man då det slipper ersättande luft till utrymet, t.ex via öppna dörrar, fönster, luftombytesöppningar eller via övriga tekniska lösningar. Märk: Hela bostadens ventilation bör beaktas i denna situation. Gällande kokaggregaten, såsom gasspis eller -ugn, gäller inte dessa regler. Vid osäkerhet bör en VVS-entrepenör kontaktas. 14

15 4. MONTERING Före installation bör installatören säkra att de tänkta fästningsprodukterna lämpar sig för installation, samt att all nödvändig installationsutrustning finns till hands. Avlägsna metallfettfiltrens skyddslock samt möjlig skyddsfilm. Installera komponenterna enligt följande. 4.1 Märk fästpunkten i taket 4.2 Justera ramen 4.3 Installera Rostfria-skorstenen 4.4 Koppling av utgående luft 4.5 Cirkulationskoppling 4.6 Installation av nedre delen 4.7 Koppling av elektricitet samt test av produkten 4.1 MÄRK FÄSTPUNKTEN I TAKET Rita med hjälp av vattenpass eller tråd, spisytans mittpunkt i taket Märk spiskåpans fästpunkter i taket. På bilden är också märkt platsen för elkontakten Säkra att fästpunkten håller kåpans tyngd. Tag också i beaktande möjliga sidokrafter som spiskåpan utsätts för Borra takhållarnas skruvhål och tryck väggpropparna på plats. Då hålen borras bör man noggrannt granska att hålen inte blir för stora. Byt vid behov ut skruvarna och väggpluggarna till sådana som bättre lämpar sig för takmaterialet. 287 mm 262 mm 230 mm 200 mm Luftkanal Plats för elkontakt 4.2 JUSTERA RAMEN Framkant Bedöm ramens rätta installationslängd från skissen = Höjd av fästpunkt mm (spisytans och fläktens mellanrum) mm (höjd av bordnivå) Fäst delarna C1 och C2 i varandra med åtta skruvar (V2) så att de hålls fast i varandra. Spänn inte skruvarna slutligt. 15

16 4.2.3 Fäst ramen i taket på den tidigare märkta platsen med hjälp av fyra skruvar (V1) eller vid behov med lämpligare skruvar Säkra skorstenens rätta längd och spänn skruvarna (V2) slutligt. Fig.1b Abb.1b Ø8 Ø8 V1 A C C2 V3 C+C1 H2 V2 C1 Fig.1a Abb.1a D+E H1 F 4.3 INSTALLERA ROSTFRI-SKORSTEN Fäst rostfria-skorstenens delar (D+E) i varandra så nära varandra som möjligt (med t.ex tejp) så att fäst punkten för skruvarna V3 förblir synlig Fäst rostfria-skorstenens övre del (D+E) i ramen (C) med fyra skruvar V3. Spänn inte fast slutligt. 16

17 4.4 KOPPLING AV UTGÅENDE LUFT Spisfläkten kan kopplas till den utgående luftkanalen genom att använda ett rör, vars diamater är 125 eller 150 mm. Det rekommenderas att man leder luften via ett 150 mm rör, då bättre luftströmmning och bullernivå i röret uppnås. Då 160 mm rör används, såga av anpassningsdelen längs med linje A, för anpassningsring till motorns hals. På detta vis fås en 150mm början till en 160 mm Koppla vid behov en anpassningsmuff till motorns utgående luftöppning, efter att ha granskat att bakslagsventilens flikar öppnas utan hinder. Bakslagsventilen hindrar att luften strömmar tillbaka till utrymet, då fläkten inte används Koppla ett ventilationsrör (hör inte till leveransen) både till den utgående luftkanalen samt i väggens utgående luftöppning, genom att använda passande fästmekanismer (hör inte till leveransen) Lösgör eventuellt aktivkolfilter enligt följande: A) Lösgör först fettfiltren genom att lätt vrida på låsmekanismen, så säkerhetslåset öppnas. B) Lösgör aktivkolfiltret genom att öppna dess fästmekanism. C) Fäst fettfiltren. 4.5 CIRKULATIONSKOPPLING Vid cirkulationskoppling leds filtrerad luft tillbaka till utrymmet via öppninen i teleskåpskorstenens övre del Installera aktivkolfiltren enligt följande: A) Lösgör först fettfiltren genom att lätt vrida på låsmekanismen, så att säkerhetslåset öppnas. B) Lösgör aktivkolfilterfästena genom att öppna hållarnas skruvar. C) Placera aktivkolfiltret på plats. D) Fäst fettfiltren tillbaka på plats. 17

18 4.6 INSTALLATION AV NEDRE DEL Lyft spiskåpans nedre del fast i ramen C och se till att de, i förväg, på plats satta skruvarna V4 passar in i den nedre delens skruvhål. Placera ramen så att den inte kommer åt att falla, och spänn fast skruvarna V4(bild 3a) Lösgör de skruvar V3 som håller fast Rostfria skorstenen, och skuffa den försiktigt på plats ända till den nedre delen. Skråma inte skorstenen!säkra att kontakten inte har elektriciteten påkopplad, och sätt kontakten på plats. Säkra också att skorstenen är fäst i övre ändan.(bild 3f) Lyft Rostfria skorstenen tillbaka på plats uppåt, och fäst övre skorstenen i ramen C med skruvarna V3. Fäst ventilationsröret i sin nedre del i den på motorn varande halsen (del4.4) V Lösgör tejpen som håller fast Rostfria skorstenarna, och fäst försiktigt den undre skorstenen med nedre delen Bryt av skyddslisterna på rätt längd och vänd flikarna utåt. Lös på skruvarna V3 så att du kan placera listen på plats (bild 3h) 3d H 3h V3 3c 3e V3 3d 3h C 3a H F V4 3a 3f 3g 3a Lås nedre delen med två skruvar V5 3b Använd fästlister A enbart ifall övre ram inte används (sid 6, bild 2) 18 V5 3i

19 4.7 KOPPLING AV ELEKTRICITET SAMT TEST AV PRODUKTEN Koppla spiskåpans ledning till en jordad kontakt Prova produktens alla funktioner A) motorns olika effekter fungerar B) intensiveffekten fungerar C) tidsavstängningen fungerar D) belysningen fungerar E) bakslagsventilerna är på plats F) inga obestämda ljud hörs från fläkten Ifall spisfläktens ljudnivå verkar högre än normalt eller ifall sugeffekten inte ökar då effekten skruvas upp, lösgör spisfläkten från luftkanalen och prova de tidigare nämnda funktionerna. Ifall fläkten nu fungerar normalt beror den dåliga sugeffekten på luftkanalens motstånd. Produkten provades av Datum 19

20 5. BRUKS- OCH SERVICEINSTRUKTIONER 5.1 SÄKERHETSINSTRUKTIONER Denna installationsanvisnings del 3 säkerhetsanvisningar bör följas under alla omständigheter. Fäst speciell uppmärksamhet vid följande regler angående spiskåpans bruk Metallfettfiltren bör rengöras min. en gång varannan månad och aktivkolfiltren bytas en gång var 4-6 månad eller oftare, ifall kåpan används regelbundet (över 4 timmar per dygn) Då kastrullen tas bort från gasspisen, bör lågan omedelbart släckas. Under uppsikt kan minimilåga användas under kortare tid också utan kastrull Lågan bör justeras så att den inte kommer ut på sidorna av kastrullen. Detta sparar energi och hindrar att farlig hetta uppstår Använd inte produkten fel: denna kåpa är gjord enbart för att minska os som uppkommit vid matlagning. 5.2 FUNKTION Funktioner Spiskåpans kontrollpanel är placerad i kåpans nedre del Kontrollpanel D V1 V2 V3 L Reglage D= 20 Startar tidiställt eftergång och indikerar fettfiltrets rengöringsbehov. När man trycker knappen, ljusindikatorn tänds och tidinställt eftergång startar. Efter cirka 15 minuter motorn stängs automatiskt. Efter cirka 30 brukstimmar tänds ljusindikatorn för att indikera fettfiltrets rengöringsbehov. Ljusindikatorn slocknar med att hålla knappen tryckt några sekunder.

21 Reglage V1= Styr spisfläktens motoreffekt uppåt samt startar intensiveffekten Reglage V2= Styr spisfläktens motor(på/av) Reglage V3= Styr spisfläktens motoreffekt nedåt Reglage L= Styr belysningen på/av 5.3 SERVICE Regelbunden vård samt rengöring garanterar en god funktion samt pålitlighet och förlänger kåpans livslängd. Speciell uppmärksamhet bör riktas till fettfiltren samt aktivkolfiltren(endast vid cirkulationsbruk) 5.4 METALLFETTFILTREN Vid normalt bruk bör metallfettfiltren rengöras en gång varannan månad. De kan tvättas i diskmaskin eller för hand med milt tvättmedel Lösgöring av metallfettfilter: Metallfettfiltren är lätta att lösgöra en åt gången Tryck lätt låsmekanismen inåt, så säkerhetslåset öppnas och drag dem samtidigt nedåt Då du lägger filtren tillbaka på plats, säkra att handtagen är utåt. Stäng skyddsluckorna 5.5 AKTIVKOLFILTREN Funktion: I cirkulationsmodellen suger aktivkolfiltret dofterna och lukterna. Aktivkolfiltret kan inte rengöras, utan måste bytas ut minst med fyra månaders mellanrum eller vid behov oftare, ifall spisfläkten används mycket Byte av aktivkolfilter: Se punkterna samt

22 5.6 BELYSNING Spisfläkten är utrustad med halogenbelysning. Byte av brännare: Lösgör armaturens skyddsglas genom att vrida det försiktigt. Håll samtidigt fast i skyddsglaset, så att det inte faller Drag halogenbrännaren(20w G4) från sin plats, och byt ut den felaktiga brännaren mot en ny motsvarande. Säkra att brännaren på allt sätt motsvarar orginalbrännaren. Som reservbrännare bör alltid användas högklassiga brännare, t.ex Osram 4000h. Brännare av låg kvalitet har alltid en betydligt kortare livslängd samt kan överhettas. Brännarens överhettning kan orsaka brännarens bräckage. Garantin täcker ej ifall brännarens överhettning är orsaken till bräckaget Tryck skyddsglaset tillbaka på plats 22
