2 Arvoisa Asiakas, Onnittelemme sinua Lapetek-liesikuvun valinnasta. Noudattamalla tätä asennus- ja käyttöohjetta saat parhaan hyödyn liesikuvustasi. Samalla varmistat liesikuvun mahdollisimman pitkän käytön. 2 SISÄLLYSLUETTELO 1. YLEISTÄ 3 2. KOMPONENTIT 3 3. TURVALLISUUSOHJEET 4 4. ASENNUS 5 5. KÄYTTÖ- JA HUOLTO-OHJEET 8 6. MITAT SÄHKÖKAAVIO YHTEYSTIEDOT 12

3 1. YLEISTÄ Tämä liesikupu on suunniteltu asennettavaksi seinälle liesitason päälle. Se voidaan yhdistää vain poistoilmahormiin. Liesikupu on tarkoitettu ohjaamaan ulkoista moottoria. Huolto- ja kunnossapito-ohjeet käyvät ilmi tästä käyttöohjeesta. ASENNUKSESSA ON OTETTAVA HUOMIOON SEN ERI VAIHEET JA KUVUN PAINO, JOTEN ASENNUKSEN SAA SUORITTAA VAIN ASIANTUNTEVA JA OSAAVA HENKILÖ. VALMISTAJA VETÄYTYY KAIKESTA VASTUUSTA VAHINGOISSA, JOTKA AIHEUTUVAT LAITTEEN VÄÄRÄSTÄ ASENTAMISESTA. 2. KOMPONENTIT Liesikupu koostuu seuraavista osista 1. Kupuosa - huippuimurin hallintalaitteet - valot - rasvasuodattimet 2. Teleskooppihormi - hormin yläosa - hormin alaosa 3. Asennustarvikkeet 2 kpl kulmakiinnitintä hormiosalle 7 kpl seinäproppua 7 kpl ruuvia 4,2 x 32 4 kpl ruuvia 2,9 x 9,5 2 kpl ruuvia B6 x 8 4. Asennus- ja käyttöohjeet 3

4 3. TURVALLISUUSOHJEET 3.1. Liesikuvun saa yhdistää vain sitä varten tehtyyn hormiin. Kerrostaloissa tarvitaan aina taloyhtiön lupa Ennen kytkemistä sähköverkkoon varmista, että verkkojännite vastaa kuvun sisällä olevaa tehokilven arvoa Kytke kupu maadoitettuun pistorasiaan Asennettuna kuvun tulee olla vähintään 65 cm keittotason yläpuolella Älä koskaan valmista liekitettyjä ruokia tämän liesikuvun alla Älä koskaan jätä valvomatta käytön aikana, koska ylikuumentunut rasva ja öljy voivat syttyä palamaan Ennen korjausta ja puhdistusta irrota pistoke aina pistorasiasta Jos huoneessa, jossa liesikupu on, on muita ei-sähköisiä lämmityslaitteita käytössä (kaasuhella, kaasu-uuni, takka jne.), varmista, että huoneessa on riittävä ilmanvaihto Liesikuvun metallirasvasuodattimet on puhdistettava säännöllisesti Liesikupua ei saa liittää sellaiseen savuhormiin, jota käytetään myös savukaasujen poistoon muista laitteista, kuten kaasu/puu-kamiinat, puu/öljypannut, tms. Tärkeää: Jos liesikupu ja huoneesta ilmaa ottava tulipesä (esim. kaasu-, öljy- tai hiilikäyttöiset lämmityslaitteet, lämminvesivaraajat) ovat yhtä aikaa käytössä, on otettava huomioon, että liesituuletin ottaa sijaintihuoneestaan ilmaa, jota tulipesä tarvitsee palaakseen. Vaaraton käyttö on mahdollista, kun yhtäaikaisessa käytössä syntyvä alipaine ei ylitä 0,04 mbaria, jolloin huoneeseen ei muodostu polttoilman paluuimua. Tähän päästään, kun korvaavaa ilmaa pääsee virtaamaan huoneeseen esim. avoimien ovien, ikkunoiden, ilmanvaihtoaukkojen kautta tai muiden teknisten järjestelyjen avulla. Huomautus: Koko asunnon ilmastointi on otettava huomioon tässä tilanteessa. Keittolaitteiden, esim. kaasulieden- tai uunin ollessa kyseessä näitä sääntöjä ei sovelleta. Epävarmassa tilanteessa on otettava yhteyttä IV-urakoitsijaan. 4

5 4. ASENNUS Ennen asennusta asentajan on varmistettava, että käytettävät kiinnitystarvikkeet soveltuvat käytettäviksi asennuksessa ja että kaikki tarvittavat asennustarvikkeet ovat saatavilla. Poista metallirasvasuodattimien suojakannet sekä mahdollinen suojakalvo. Asenna komponentit seuraavassa järjestyksessä: 4.1. Kuvun kiinnitys 4.2. Poistoilmaliitännän asennus 4.3. Sähköliitäntä ja laitteen testaus 4.4. Teleskooppihormin asennus 4.1. Kuvun kiinnitys F C E A C G D B H E Max Lieden ja liesikuvun etäisyyden tulee olla F vähintään 65 cm. Jos kaasulieden valmistaja suosittelee tätä suurempaa etäisyyttä, on sitä käytettävä Merkitse keskiviiva A lieden yläpuolelle, minne liesituuletin aiotaan asentaa. Vedä vaakasuora apuviiva B 650 mm lieden yläpuolelle. Sijoita hormin C ylempi kiinnitin seinälle kohtaan, joka käy ilmi mittakuvasta, kuva Merkitse seinään kiinnittimen ruuvinreiät. Sijoita hormin C alempi kiinnitin seinälle 215 mm ylemmän kiinnittimen alapuolelle ja merkitse kiinnittimen ruuvinreiät seinään. Sijoita kuvun D kiinnitin seinälle kohtaan, joka käy ilmi mittakuvasta, kuva 3. Poratessa reikiä seinäkiinnittimien ruuveille on tarkistettava huolella, että ne ovat täsmälleen samalla tasolla, koska seinäkiinnittimiä voidaan säätää vain rajoitetusti pystysuunnassa. 5

6 4.2. Liesikuvun asennus Ruuvaa paikalleen ruuvit F (2 kpl). Nosta tuuletin paikoilleen ja säädä se vaakasuoraan. Lukitse paikoilleen ruuvilla F. F Hormin asennus Siirrä varovasti hormin yläosan molempia reunoja ulospäin ja lukitse ne kiinnittimiin C. Varmista, että ne ovat kunnolla kiinni. Kiinnitä reunat kiinnittimiin neljällä G-ruuvilla (2,9 x 9,5) Siirrä varovasti hormin alaosan molempia reunoja ulospäin ja lukitse ne kiinni hormin yläosan ja seinän väliin. Tarkista, että ne ovat kunnolla kiinni. Kiinnitä hormin alaosan reunat liesikupuun kahdella G-ruuvilla (2,9 x 9,5). G C 6 H 6

7 4.4. Poistoilmaliitäntä Liesikupu voidaan johtaa poistoilmaan käyttämällä putkea, joka on läpimitaltaan 125 tai 160 mm. On suositeltavaa johtaa poistoilma 160 mm putkeen, jolloin saavutetaan parempi ilman virtaus sekä alhaisempi melutaso Yhdistä ilmastointiputki (ei kuulu toimitukseen) sekä poistoilmaliitäntään että seinän ilmanpoistoaukkoon käyttämällä sopivia kiinnittimiä (eivät kuulu toimitukseen). Mikäli käytät 125 mm ilmastointiputkea tarvitset erillisen supistuskappaleen > 125 mm (ei kuulu toimitukseen) Huolehdi myös että hormissa on johonkin kohtaan asennettu takaiskuventtiili (ei kuulu toimitukseen), joka estää kylmää ilmaa virtaamasta takaisin huonetilaan Sähköliitäntä Liesikuvun sähköliitäntä tehdään kiinteästi. Työn saa suorittaa ainoastaan sähköalan ammattilainen. HUOM! Ohjainlaite on varustettu elektronisella sulkupellin- ja moottorin ohjauksella. Laite tekee automaattisesti itsetestin, joka kestää noin 10 sekuntia. Tänä aikana ei saa käyttää mitään kytkinpaneelin toimintoa. Katso kytkentäohjeet sivulta 12. 7

8 5. KÄYTTÖ- JA HUOLTO-OHJEET 5.1. TURVALLISUUSOHJEET Tämän asennusohjeen kohdan 3 turvallisuusohjeita on noudatettava kaikissa olosuhteissa. Lisäksi, kiinnitä erityistä huomiota seuraaviin määräyksiin liesikuvun käytön ja ylläpidon aikana Metallirasvasuodattimet pitää puhdistaa ja hiilisuodattimet vaihtaa valmistajan suosituksen mukaan tai useammin, jos kupua käytetään jatkuvasti (yli 4 tuntia päivässä) Kun kattila poistetaan kaasuhellan päältä, niin liekki pitää välittömästi sammuttaa. Valvonnan alla voidaan minimiliekkiä käyttää lyhyen ajan myös ilman kattilaa Liekki on säädettävä siten ettei liekki pääse kattiloiden sivusta yli. Tämä säästää energiaa ja estää vaarallisen kuumuuden syntymisen Älä käytä laitetta väärin: tämä kupu on tehty vain vähentämään ruoanlaiton tuoksuja keittiössä TOIMINTA Toiminnot Liesikuvun säätimet ovat sijoitettu kuvun alareunaan. HUOM! Käynnistä tuuletin aina täydellä teholla. Muussa tapauksessa esim. jäätynyt moottori saattaa rikkoa ohjainlaitteen elektroniikan Säätimet A B C D E Kytkin = Kytkee valot päälle / pois Kytkin = Jälkituuletus. Moottori käy matalalla teholla 60 min. ajan Kytkin 1 = nopeus 1 Kytkin 2 = nopeus 2 Kytkin 3/MAX = nopeus 3 (käynnistä tuuletin aina tällä teholla) Painamalla noin 2 sekunnin ajan käy moottori täydellä teholla 10 minuutin ajan, jonka jälkeen tuuletin palautuu aikaisemmin säädetylle nopeudelle. Tuulettimen voi sammuttaa manuaalisesti painamalla uudestaan painiketta. 8

9 5.3. HUOLTO Säännöllinen ylläpito ja puhdistus varmistavat hyvän toiminnan ja luotettavuuden pidentäen kuvun käyttöikää. Tulipalon leviämisriski lisääntyy, ellei liesituuletinta puhdisteta riittävän useasti. Tuulettimen sisäosat tulee puhdistaa vähintään kahdesti vuodessa. Erityistä huomiota pitää kiinnittää rasvasuodattimiin. Tuulettimen muut osat pyyhitään puhtaaksi astianpesuaineeseen kostutetulla rievulla METALLIRASVASUODATTIMET Normaali käytössä metallirasvasuodattimet on puhdistettava kerran kahdessa kuukaudessa. Pese ne useammin, mikäli tuuletinta käytetään paljon. Ne voidaan pestä astianpesukoneessa tai käsin miedolla pesuaineella Metallirasvasuodattimien irrotus: Metallirasvasuodattimet on helppo irrottaa yksi kerrallaan. Paina kevyesti lukitussalpoja sisäänpäin, jotta turvalukitus aukeaa. Kun laitat suodattimet takaisin paikoilleen, varmista, että ne lukkiutuvat kunnolla kiinni. Älä taivuta suodattimia. Sulje suojakannet. 9

10 5.5. VALOT Liesituulettimessa on kaksi/kolme halogeenivalaisinta. Valaisimien vaihto: Sammuta virta lampusta sen vaihdon ajaksi Lampun lasi irrotetaan vetämällä metallirengasta suoraan alaspäin Vedä polttimo pois kiinnityspiikkien suuntaisesti. Varo etteivät piikit katkea Vaihda polttimo uuteen samantehoiseen kuin alkuperäinen 12 V 20 W (kanta G4). Käytä aina hyvälaatuisia polttimoita. Huonolaatuiset polttimot saattavat ylikuumentua ja rikkoa polttimon kannan. Lisäksi niiden elinikä on yleensä suhteellisen lyhyt. Suosittelemme käytettäväksi esimerkiksi Osram Halostar Starlite 12 V, 20 W 4000h. Älä koske polttimoon paljain käsin Laita suojalasi takaisin paikoilleen. 200 C 10

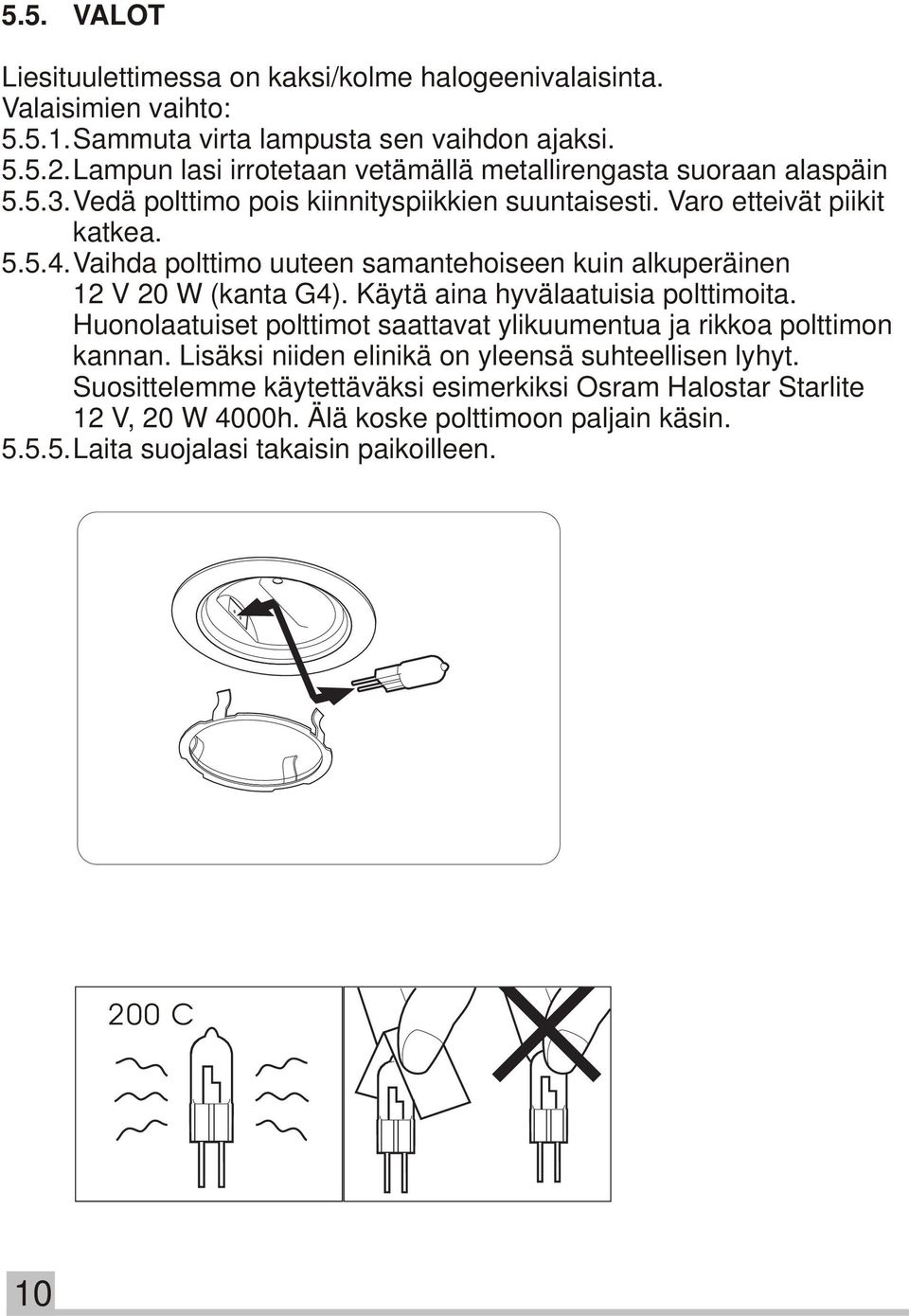

11 6. MITAT JA TEKNISET TIEDOT 6.1. MITAT R= / Ø TEKNISET TIEDOT Sähköliitäntä: 230 V ~ suojamaadoituksella. Suurin liitäntäteho: 215 W / 230 V. Valaistus: Halogeenilamppu 12 V 20 W, kanta G TUOTTEEN JA PAKKAUKSEN KIERRÄTYS Koko tuotepakkaus, itse liesituuletin ja tuulettimen osat tulee käytöstä poistamisen jälkeen jättää lähimpään kierrätyspisteeseen kierrätettäväksi. 11

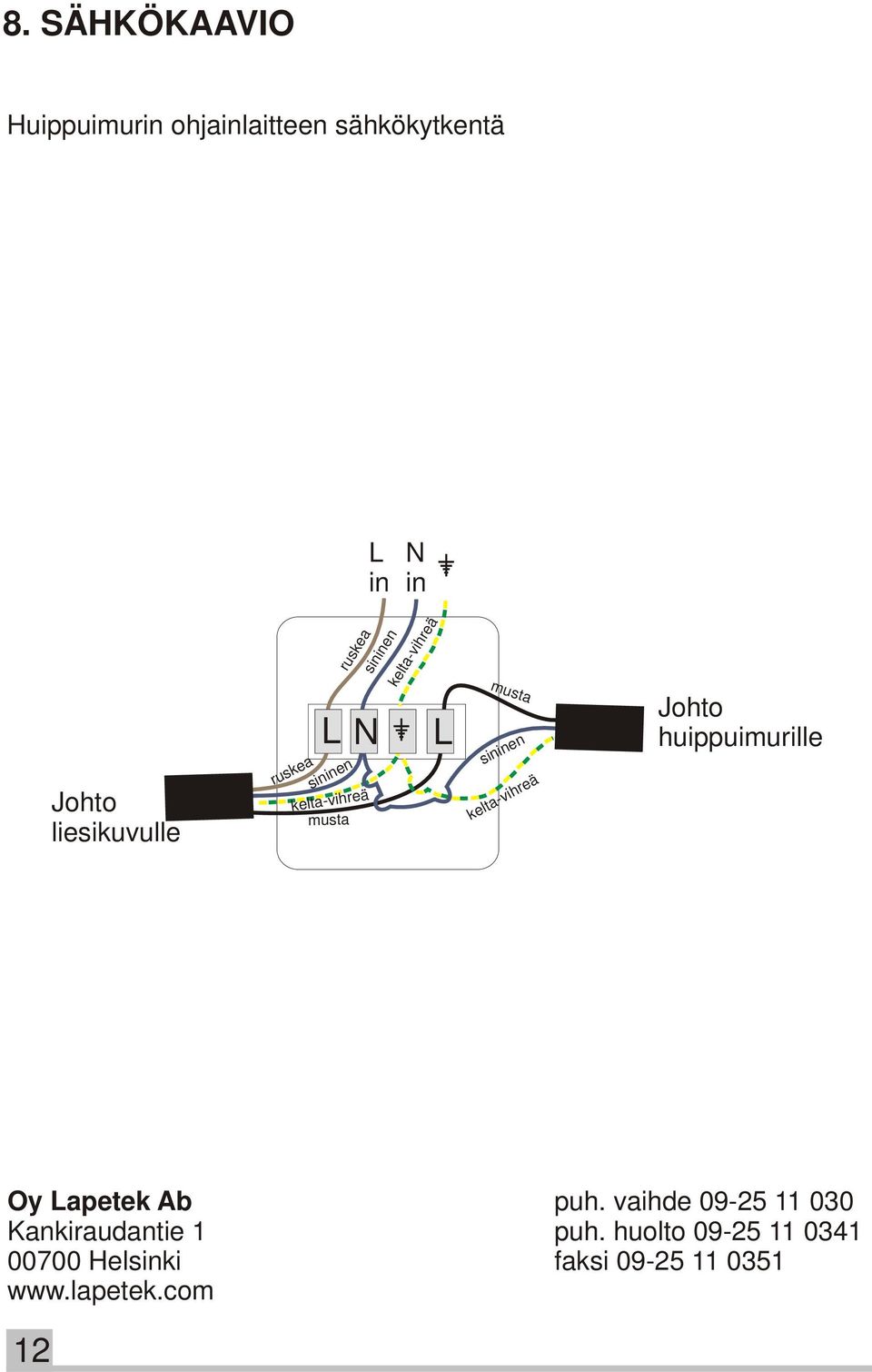

12 8. SÄHKÖKAAVIO Huippuimurin ohjainlaitteen sähkökytkentä L in N in Johto liesikuvulle L ruskea sininen ruskea sininen kelta-vih reä N kelta-vihreä musta L musta sininen kelta-vihreä Johto huippuimurille Oy Lapetek Ab puh. vaihde Kankiraudantie 1 puh. huolto Helsinki faksi
