1 FI Käyttö- ja asennusohjeet Liesikupu FTC 622 FTC 922

2 SISÄLTÖ FI SUOSITUKSET JA EHDOTUKSET OMINAISUUDET ASENTAMINEN KÄYTTÄMINEN HUOLTO

SUOSITUKSET JA EHDOTUKSET Samoja ohjeita käytetään useaan eri malliin. Siksi ohjeissa voi esiintyä kuvauksia toiminnoista, jotka eivät löydy omasta laitteestasi.

3 SUOSITUKSET JA EHDOTUKSET Samoja ohjeita käytetään useaan eri malliin. Siksi ohjeissa voi esiintyä kuvauksia toiminnoista, jotka eivät löydy omasta laitteestasi. ASENTAMINEN Valmistaja ei ole vastuussa vahingoista, jotka johtuvat virheellisestä tai väärästä asennuksesta. Lieden ja liesikuvun välissä on oltava vähintään 650 mm:n turvaväli (tietyt mallit voidaan asentaa matalammalle, katso tarkemmat tiedot työmittoja ja asentamista käsittelevästä kohdasta). Varmista, että verkkojännite vastaa liesikuvun sisäpuolelle kiinnitetyssä tyyppikilvessä ilmoitettua arvoa. Luokan I laitteita kytkettäessä varmista, että virransyötössä on riittävä maadoitus. Kytke liesikupu poistohormiin putkella, jonka halkaisija on vähintään 120 mm. Putken on oltava niin lyhyt kuin mahdollista. Älä liitä liesikupua palokaasuja sisältävään poistohormiin (kuumavesisäiliöt, takat jne.). Jos liesikupua käytetään muiden kuin sähkölaitteiden kanssa (esim. kaasutoimiset laitteet), on riittävä ilman liikkuvuus varmistettava, jotta kaasut eivät pääse virtaamaan takaisin. Keittiössä on oltava suora aukko ulkoilmaan, jolla varmistetaan puhtaan korvausilman pääsy sisään. Jos liesikupua käytetään muihin kuin sähköllä toimiviin laitteisiin, tilan alipaine ei saa ylittää 0,04 mbaria, jotta höyryt eivät vetäydy takaisin tilaan liesikuvun kautta. Jos virtajohto vaurioituu, anna valmistajan tai sen huolto-osaston suorittaa johdon vaihto välttyäksesi vaaroilta. KÄYTTÄMINEN Liesikupu on suunniteltu poistamaan hajuja kotitalouskeittiöistä. Älä käytä liesikupua muuhun tarkoitukseen kuin mihin se on suunniteltu. Älä käytä korkeita avoliekkejä liesikuvun alla, kun se on käytössä. Säädä kaasulieden liekkiä niin, että se suuntautuu vain pannun pohjaan ilman sen ylittämistä. Valvo rasvakeittimiä jatkuvasti: ylikuumentunut öljy voi syttyä palamaan. Väh. 650 mm Älä liekitä ruokaa liesikuvun alla; tulipalovaara. Henkilöt (mukaan lukien lapset), joilla on alentuneet fyysiset, sensoriset tai henkiset kyvyt tai joilla on puutteita tiedoissa ja taidoissa, eivät saa käyttää laitetta, paitsi jos turvallisuudesta vastuussa oleva henkilö on perehdyttänyt heitä laitteen käyttöön. Huolehdi siitä, etteivät lapset leiki laitteella. HUOMIO: Kosketettavat osat voivat kuumentua käyttäessäsi liettä. YLLÄPITO Irrota verkkovirta laitteesta ennen ylläpitotoimien suorittamista. Puhdista suodatin tai vaihda se uuteen ilmoitetuin väliajoin (palovaara). Puhdista liesikupu kostealla liinalla ja neutraalilla nestemäisellä pesuaineella. Tuotteessa tai pakkauksessa oleva merkintä osoittaa, ettei laitetta saa hävittää kotitalousjätteen seassa. Laite tulee toimittaa sähkölaitekierrätyksen vastaanottopisteeseen. Huolehtimalla tuotteen asianmukaisesta kierrätyksestä autat estämään mahdollisia ympäristö- ja terveyshaittoja, joihin vääränlainen hävittäminen voi johtaa. Lisätietoja laitteen kierrättämisestä saat paikallisilta viranomaisiltasi, jätehuoltoliikkeiltä sekä ostopaikasta. FI 10

OMINAISUUDET Ulkomitat 29-39 490-520 29-39 548-598 - 898 Osat Nro Määrä Tuotteen osa 1 1 Liesikuvun runko täyd.

Supistusmuhvi Ø 120 mm 10b 1 Sovitusrengas Ø 120-125 mm (valinnainen) 20 1 Peittolevy 9 12e 8 10b 10a Nro Määrä

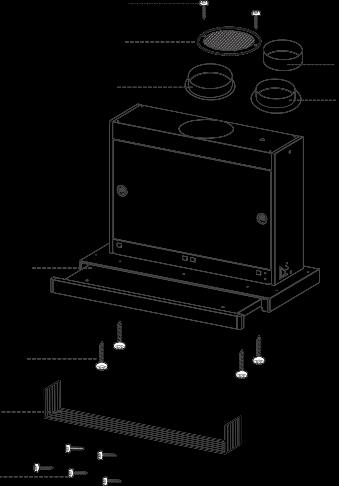

4 OMINAISUUDET Ulkomitat Osat Nro Määrä Tuotteen osa 1 1 Liesikuvun runko täyd.: hallintalaitteet, valo, tuuletin, suodattimet 8 1 Ilmanohjausristikko 9 1 Supistusmuhvi Ø 150 mm 10a 1 Supistusmuhvi Ø 120 mm 10b 1 Sovitusrengas Ø mm (valinnainen) 20 1 Peittolevy 9 12e 8 10b 10a Nro Määrä Asennusosat 12a 4 Ruuvit 3,5 x 16 12e 2 Ruuvit 2,9 x 12,7 12f 5 Ruuvit 2,9 x 9,5 Määrä Asiakirjat 1 Käyttöohje 1 12a 20 12f FI 11

ASENTAMINEN Tukipinnan poraaminen ja kuvun kiinnittäminen Liesikupu voidaan kiinnittää suoraan seinäkaappien alapintaan (väh. 650 mm liedestä) sivupidikkeillä.

5 ASENTAMINEN Tukipinnan poraaminen ja kuvun kiinnittäminen Liesikupu voidaan kiinnittää suoraan seinäkaappien alapintaan (väh. 650 mm liedestä) sivupidikkeillä. Sahaa seinäkaapin alapintaan kuvan 1 mukaisesti. Leveyden (X) on oltava 523 mm (60 ja 90 cm:n liesikuvut) tai 493 mm (Sveitsin markkinoiden 55 cm:n liesikuvut). Valitse oikean kokoinen supistusmuhvi ilman poistoaukon halkaisijan mukaan ja X b 10a aseta se ilman poistoaukkoon (kuva 2). Ruuvaa peittolevy (20) kuvun takaosaan ruuveilla 12f (2,9 x 9,5, kuva 3). 10a 2 Avaa liukupaneeli. Irrota metallirasvasuodattimet yksitellen, kun olet irrottanut niiden kiinnitysosat. Sulje liukupaneeli. Paina liesikupu paikalleen sivupidikkeisiin (kuva 4). Avaa liukupaneeli. Kiinnitä neljällä ruuvilla (Vf) liesikuvun alta (kuva 4). Säädä tarvittaessa suodatinpidikettä: Löysää neljä säätöruuvia (Vr) ja sulje liukuva paneeli (kuva 5). Siirrä suodatinpidikettä niin, että se on tasossa seinäkaapin kanssa (kuva 6). Pidä kupu paikoillaan, avaa liukuva paneeli ja kiristä säätöruuvit (kuva 5). Voit nyt kiinnittää kuvun seinäkaappiin neljällä ruuvilla (12a, 3,5 x 16, kuva 7). Aseta metallirasvasuodattimet takaisin paikoilleen. Sulje liukupaneeli a 5 Vr 7 FI 12

Liitokset HORMIMALLI Kun asennat hormimallia, voit käyttää joustavaa tai jäykkää putkea, jonka halkaisija vastaa käytettävän supistusmuhvin halkaisijaa, liittääksesi liesikuvun hormiin.

6 Liitokset HORMIMALLI Kun asennat hormimallia, voit käyttää joustavaa tai jäykkää putkea, jonka halkaisija vastaa käytettävän supistusmuhvin halkaisijaa, liittääksesi liesikuvun hormiin. Kiinnitä putki kiinnikkeillä (eivät sisälly toimitukseen). Irrota mahdolliset hiilisuodattimet. KIERTOILMAMALLI Sahaa kuvun yläpuolelle sijoitettavaan hyllyyn halkaisijaltaan 125 mm:n reikä. Liitä supistusmuhvi 10a kuvun lähtöön. Liitä supistusmuhvi hyllyn poistoaukkoon joustavalla tai jäykällä 120 mm:n putkella. Kiinnitä putki kiinnikkeillä (eivät sisälly toimitukseen). Kiinnitä ilmanohjausristikko 8 poistoaukkoon kahdella ruuvilla (12e, 2,9 x 12,7). Varmista, että aktiivihiilisuodatin on paikoillaan. 12e 8 SÄHKÖLIITÄNTÄ Kytke liesikupu verkkovirtaan kaksinapaisen kytkimen kautta, jonka kosketinväli on vähintään 3 mm. FI 13

KÄYTTÄMINEN L M Voit aktivoida liesikuvun kaikki toiminnot vetämällä liukupaneelin ulos. Toiminnot voidaan sammuttaa sulkemalla liukupaneeli.

Alinta nopeutta voidaan käyttää jatkuvan hiljaisen ilmanvaihdon luomiseksi, kun ruoanlaitto tuottaa vain vähän höyryjä. 2.

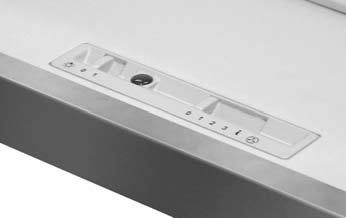

7 KÄYTTÄMINEN L M Voit aktivoida liesikuvun kaikki toiminnot vetämällä liukupaneelin ulos. Toiminnot voidaan sammuttaa sulkemalla liukupaneeli. PAINIKE TOIMINNOT L Valaistus Kytkee valot päälle / pois päältä. M Tuuletin Kytkee tuulettimen päälle / pois päältä 1. Alinta nopeutta voidaan käyttää jatkuvan hiljaisen ilmanvaihdon luomiseksi, kun ruoanlaitto tuottaa vain vähän höyryjä. 2. Keskinopeus soveltuu useimpiin olosuhteisiin. Silloin kuvun tehon ja melun suhde on optimaalinen. 3. Täysnopeus soveltuu käytettäväksi silloin, kun ruoanlaitosta aiheutuu paljon höyryjä pidemmän aikaa. FI 14

HUOLTO Rasvasuodattimet METALLIRASVASUODATINTEN PUHDISTAMINEN Suodattimet on puhdistettava kahden kuukauden välein tai useammin, jos kuvun käyttö on ollut runsasta.

8 HUOLTO Rasvasuodattimet METALLIRASVASUODATINTEN PUHDISTAMINEN Suodattimet on puhdistettava kahden kuukauden välein tai useammin, jos kuvun käyttö on ollut runsasta. Suodattimet voidaan pestä tiskikoneessa. Avaa liukupaneeli. Irrota metallirasvasuodattimet yksitellen, kun olet irrottanut niiden kiinnitysosat. Pese suodattimet ja vältä niiden taivuttamista. Varmista, että ne ovat kuivuneet kunnolla ennen asettamista takaisin. (Suodattimen pinta voi ajan kuluessa vaihtaa väriä, mutta se ei vaikuta suodattimen toimivuuteen). Kiinnittäessäsi suodattimia varmista, että kahva jää ulkopuolelle. Sulje liukupaneeli. Hiilisuodatin (kiertoilmamalli) AKTIIVIHIILISUODATTIMEN VAIHTAMINEN Varoitus: Sammuta kuvun valot ja anna niiden jäähtyä ennen kuin irrotat hiilisuodattimen. Aktiivihiilisuodattimia ei voi pestä tai puhdistaa. Ne on vaihdettava noin 4 kuukauden käytön välein tai useammin, jos kuvun käyttö on runsasta. Avaa liukupaneeli. Irrota metallirasvasuodattimet. Irrota kyllästetty hiilisuodatin vapauttamalla kiinnityskoukut. Asenna uusi suodatin asettamalla se kiinnikkeisiin. Kiinnitä metallirasvasuodattimet. Sulje liukupaneeli. Valaistus LAMPUN VAIHTAMINEN 9 watin loisteputket. Irrota lasin metallikiinnikkeet. Liu uta lasisuojus pois toisesta kiinnikkeestä. Laske irrotettu osa lasisuojuksesta hieman niin, että se irtoaa kokonaan. Vaihda lamppu uuteen samantyyppiseen. Kiinnitä lasisuojus päinvastaisessa järjestyksessä. FI 15

9 Franke Finland Oy Vartiokuja Naarajärvi _ver9
