1 Käyttö- ja asennusohjeet FTU 3807 W XS-IN2 Liesikuvut SUOSITUKSIA JA EHDOTUKSIA ASENNUS Valmistaja ei ole vastuussa virheellisestä tai väärästä asennuksesta aiheutuneista vahingoista. Vähimmäisturvaetäisyys keittotason ja liesikuvun välillä on 550 mm. Tarkista että verkkojännite vastaa kuvun sisällä olevassa tehokilvessä ilmoitettua arvoa. Tarkista luokan I laitteen osalta, että talon sähkölaitteissa on määräystenmukainen maadoitus. Liitä kupu poistoaukkoon halkaisijaltaan vähintään 120 millimetrisellä putkella. Putken reitin on oltava mahdollisimman lyhyt. Älä liitä kupua palamiskaasuja kuljettaviin poistokanaviin (lämmityskattiloihin, takkoihin jne.) Jos liesituuletinta käytetään yhdessä muiden kuin sähkökäyttöisten (esim. kaasukäyttöisten) laitteiden kanssa, huoneessa on taattava riittävä ilmanvaihto. Keittiöstä on oltava suoraan ulkoilmaan aukko, jolla taataan puhtaan ilman sisäänpääsy. KÄYTTÖ Kupu on suunniteltu yksinomaan kotikäyttöön keittiöhajujen poistamiseksi. Käytä kupua ainoastaan siihen tarkoitukseen mihin se on suunniteltu. Älä koskaan jätä korkeaa avotulta kuvun alle sen ollessa toiminnassa. Säädä liekin voimakkuus sellaiseksi, että se kohdistuu vain kattilan pohjaan ja varmista, ettei liekki pääse kattilan sivusta yli. Rasvakeittimiä on valvottava jatkuvasti käytön aikana: ylikuumentunut öljy voi syttyä palamaan. Lasten tai henkilöiden, joille ei ole neuvottu kuvun oikeaa käyttöä, ei pitäisi käyttää sitä. HUOLTO Katkaise laitteesta virta tai irrota se verkkosyötöstä ennen huoltotöiden suorittamista. Puhdista ja/tai vaihda suodattimet määrätyn ajan jälkeen. Puhdista kupu kostealla liinalla ja neutraalilla nestemäisellä puhdistusaineella.

2 OMINAISUUDET Mitat Komponentit Viite Määrä Tuotteen komponentit 1 1 Kupu, joka sisältää hallintalaitteet, valot, suodattimet 3 1 Poistolla varustettu kuvun tuki 7 1 PVC-putki 8 1 Ilmanohjausristikko, ilmaläppä 8c 1 Poistoilman supistusyhde ø 120 mm 9 1 Supistusmuhvi ø mm Viite Määrä Asennuskomponentit 11 4 Tulpat 12a 4 Ruuvit 5 x 70 12b 4 Ruuvit M4 x 15 12e 2 Ruuvit 2,9 x 9, Ruuvitulppa M4 Määrä Asiakirjat 1 Ohjekirja

3 ASENNUS Seinään poraus ja kannatinkiskon kiinnitys Asennettaessa kuvun kiertoilmamallia on otettava huomioon, että kuvun ja maksimikorkeuden (katon tai hyllyn) väliin jäävä tila on vähintään 8 10 cm. Vedä seinään: Kohtisuora viiva ylös kattoon tai maksimikorkeuteen keskelle aluetta, johon kupu on tarkoitus asentaa; Vaakasuora viiva vähintään 1050 mm etäisyydelle keittotason yläpuolelle. Kuvan mukaisesti, merkitse tarkistuspiste 100 mm oikealle kohtisuorasta viivasta. Toista tämä toimenpide toisella puolella ja tarkista, että nämä kaksi merkkiä ovat samassa tasossa. Kuvan mukaisesti, merkitse tarkistuspiste 390 mm vaakasuoran viivan yläpuolelle ja 100 mm oikealle kohtisuorasta viivasta. Toista tämä toimenpide toisella puolella ja tarkista, että nämä kaksi merkkiä ovat samassa tasossa. Poraa reiät merkittyihin kohtiin käyttäen ø 10 mm poraa. Pane tulpat 11 reikiin.

4 Kuvun tuen asennus Kallista kuvun tukea 3 seinää vasten varmistaen, että kuvun reiät vastaavat seinän reikiä. Kiinnitä kuvun tuki seinään käyttäen kuvun mukana toimitettavaa neljää 12a (5 x 70) ruuvia. Ennen kuin kiinnität ruuvit lopullisesti, varmista että tuki on suorassa. Kiinnitä vasta tämän toimenpiteen jälkeen ruuvit lopullisesti. Poistoilmaliitäntä hormimallissa Poistoilmaliitännässä kupu voidaan liittää hormiin käyttäen joko joustavaa tai jäykkää putkea (läpimitaltaan 150 tai 120 mm) asentajan valinnan mukaan. Putkiliitäntä voidaan tehdä kuvun yläosaan tai takapuolelle. ILMANPOISTOAUKKO KUVUN TAKAPUOLELLA Poratessasi ilmanpoistoaukkoa seinään toimi edellä seinään porausta koskevassa kohdassa olevan kaavion mukaisesti. Mikäli liitäntä tehdään ø 120 mm putkella, pane supistusmuhvi 9 kuvun poistoaukkoon. Kiinnitä putki sopivilla kiinnittimillä. Näitä materiaaleja ei toimiteta kuvun mukana. Irrota mahdollinen hiilisuodatin. ILMAN POISTOAUKKO KUVUN YLÄOSASSA Mikäli kuvun liittäminen ulkoputkijohtoon tehdään ø 150 mm putkella, käytä jäykkää tai joustavaa putkea. Mikäli liittämiseen käytetään ø 120 mm putkea, pane supistusmuhvi 9 kuvun poistoaukkoon. Kiinnitä poistoilman supistusyhde 8c kuvun tuen ilmanpoistoaukkoon kuvun mukana toimitettavilla ruuveilla. Liitä kupu ulkoputkijohtoon jäykällä tai joustavalla putkella. Kiinnitä putki riittävällä määrällä putken kiinnittimiä. Nämä materiaalit eivät sisälly kuvun toimitukseen. Irrota mahdollinen hiilisuodatin.

5 KIERTOILMAMALLIN ILMANPOISTOAUKKO Pane mukana toimitettava PVC-putki 7 kuvun poistoaukkoon. Kuvun asennus Hormimalli Mikäli valitaan poistoilmaliitäntä kuvun yläosassa, on esilävistetty osa poistettava. Kallista kupua tukea vasten ja kiinnitä se sivuttain neljällä 12b ruuvilla. Peitä ruuvinalustat kuvun mukana toimitettavilla tulpilla 13. Kiertoilmamalli Poista esilävistetty osa. Kallista kupua tukea vasten ja kiinnitä se sivuttain neljällä 12b ruuvilla. Peitä ruuvinalustat kuvun mukana toimitettavilla tulpilla 13. Aseta ilmanohjausristikko 8 putkeen ja varmista, että se on oikein asennettu. Kiinnitä ristikko 8 kuvun mukana toimitettavilla ruuveilla 12e. Varmista, että hiilisuodattimet ovat paikallaan.

6 SÄHKÖLIITÄNTÄ Liitä kupu sähköverkkoon kaksinapaisen kytkimen kautta, jonka kosketinväli on vähintään 3 mm. Avaa valaisinryhmä vetämällä urasta. Irrota suodattimet yksi kerrallaan työntämällä niitä kohti kuvun takaosaa ja vetämällä alaspäin samanaikaisesti. Varmista, että kaapelin jatkos on pantu oikein puhaltimen pistorasiaan. Liitä ohjauksen liitin Cmd. Liitä kohdevalojen liitin Lux valaisinryhmän kannen takana olevaan pistorasiaan. Aseta suodattimet takaisin paikalleen, varmista että kahva on ulospäin.

7 KÄYTTÖ Näppäin A B C D E F G H Toiminto Ohjaustaulu Kytkee tuulettimen moottorin päälle ja pois päältä viimeksi valitulla nopeudella Vähentää imunopeutta Lisää imunopeutta Painettaessa tätä painiketta on mahdollista aktivoida tehonopeus mistä tahansa aiemmin valitusta nopeudesta. Tehonopeus voidaan aktivoida jopa moottorin ollessa pois päältä. Tämä nopeus on ajastettu 10 minuuttiin. Tämän ajan jälkeen järjestelmä aktivoi automaattisesti viimeiseksi valitun nopeuden. Tämä toiminto sopii ruoanlaitto-oloihin, kun höyryt ja hajut ovat suurin päästö. Painettaessa tätä painiketta on mahdollista asettaa 3 moottori imunopeuteen 100 m /h, joka kestää 10 minuuttia joka tunti. Tämän jälkeen moottori sammuu automaattisesti. Suodattimen hälytyksen jatkuessa on mahdollista asettaa hälytys uudestaan painamalla tätä painiketta noin 3 sekuntia. Ilmoitus näkyy vain moottorin ollessa pois päältä. Painettaessa tätä painiketta on mahdollista asettaa laitteen automaattiseen sammumiseen 30 minuutin viive. Tämä toiminto sopii jäännöshajujen täydelliseen poistamiseen. Se voidaan aktivoida mistä tahansa asennosta ja deaktivoidaan painamalla painiketta uudelleen tai sammuttamalla moottori. Sammuttaa ja sytyttää valon. Sammuttaa ja sytyttää pienennetyllä teholla toimivan valon. Näyttö Ilmoittaa valitun nopeuden. HI ilmestyy. Alhaalla oikealla valo vilkkuu kerran sekunnissa. Ilmoittaa 24h-toiminnon. Alhaalla oikealla valo vilkkuu ja moottori on päällä. Kun prosessi on loppunut, edellinen ilmoitus katoaa: FF ilmoittaa että metallirasvasuodattimen kyllästämishälytys on laukaistu ja suodattimet tarvitsee puhdistaa. Hälytys kytkeytyy toimintaan 100 työtunnin jälkeen. E F I l m o i t t a a e t t ä h i i l i s u o d a t t i m e n kyllästämishälytys on laukaistu ja suodatin tarvitsee vaihtaa; metallirasvasuodattimet on myös puhdistettava. Hiilisuodatin kytkeytyy toimintaan 200 työtunnin jälkeen. Ilmoittaa vuorotellen kuvun valitun nopeuden ja kuvun sammutukseen jäljellä olevan ajan. Alhaalla oikealla valo vilkkuu.

8 HUOLTO KAUKO-OHJAUS (VALINNAINEN) Laitetta voidaan ohjata käyttäen kaukosäädintä, joka toimii tavallisilla LR03-AAA tyypin 1,5 V hiili-sinkki alkaliparistoilla. Älä sijoita kaukosäädintä lähelle lämmönlähteitä. Käytetyt patterit on hävitettävä asianmukaisesti. Comfort Panel-paneelin puhdistus Avaa Comfort Panel vetämällä. Irrota levy kuvusta siirtämällä kohdistustapin vipua. Comfort Panel-paneelia ei koskaan saa pestä astianpesukoneessa. Puhdista ulkopuoli kostealla liinalla ja neutraalilla nestemäisellä puhdistusaineella. Puhdista sisäpuoli samoin kostealla liinalla ja neutraalilla puhdistusaineella; älä käytä märkiä liinoja tai sieniä tai vesisuihkuja; älä käytä hankausaineita. Kun edellä mainittu toiminta on suoritettu loppuun, kiinnitä levy takaisin kupuun ja sulje se kääntämällä nuppia päinvastaiseen suuntaan.

9 Metallirasvasuodattimet Suodattimet voi pestä astianpesukoneessa. Ne täytyy pestä, kun FF-merkki ilmestyy näytölle tai joka tapauksessa kahden kuukauden välein tai vielä useammin, jos kuvun käyttö on ollut runsasta. Hälytyksen uudelleenasettaminen Kytke kupu ja valot pois päältä. Jos 24h-toiminto on aktivoitu, se on deaktivoitava. Paina E-näppäintä kunnes näyttö on pimeä. Suodattimien puhdistus Avaa Comfort Panel-paneelit vetämällä. Irrota suodattimet yksi kerrallaan työntämällä niitä kohti kuvun takaosaa ja vetämällä alaspäin samanaikaisesti. Suodattimien kaikenlaista taivuttamista on vältettävä niitä pestäessä. Ennen niiden asentamista takaisin kupuun varmista, että ne ovat täysin kuivia. (Suodattimen pinnan väri saattaa muuttua ajan kuluessa, mutta se ei vaikuta suodattimen tehokkuuteen.) Asentaessasi suodattimia kupuun varmista, että ne asetetaan paikoilleen oikeaan asentoon kahva ulospäin. Sulje Comfort Panel.

10 Hiilisuodatin (suodatinmalli) Tätä suodatinta ei voi pestä tai uusia. Se on vaihdettava, kun EF ilmestyy näytölle tai vähintään 4 kuukauden välein. Hälytyssignaalin aktivointi Suodatinmallin kuvuissa suodattimen kyllästämishälytys on aktivoitava asennuksen aikana tai myöhemmin. Kytke kupu ja valot pois päältä. Irrota kupu verkkosyötöstä. Palauta kytkentä painamalla B-näppäintä. Päästäessäsi irti näppäimestä kaksi pyörivää suorakulmiota ilmestyy näytölle. Paina 3 sekunnin kuluessa B-näppäintä kunnes vahvistus vilkkuu näytöllä: EF vilkkuu 2 kertaa hiilisuodattimen kyllästyshälytys AKTIVOITU EF vilkkuu kerran - hiilisuodattimen kyllästyshälytys DEAKTIVOITU. HIILISUODATTIMEN VAIHTAMINEN Hälytyssignaalin uudelleenasetus Kytke kupu ja valaistus pois päältä. Jos 24h-toiminto on aktivoitu, se on deaktivoitava. Paina E-näppäintä kunnes näyttö on pimeä. Suodattimen vaihtaminen Avaa Comfort Panel vetämällä alaspäin. Irrota metallirasvasuodattimet. Poista kyllästetty hiilisuodatin vapauttamalla kiinnityskoukut. Aseta uusi suodatin paikalleen ja kiinnitä se oikeaan asentoon. Asenna metallirasvasuodattimet uudelleen. Sulje Comfort Panel. Valaistus LAMPUN VAIHTAMINEN 20 W halogeenilamppu. Irrota lampun pidikkeen 2 ruuvia ja vedä se ulos kuvusta. Irrota lamppu pidikkeestä. Vaihda toiseen samanlaiseen varmistaen, että kaksi pistoketappia on kunnolla asetettu lampun pidikkeeseen. Kiinnitä pidike paikalleen edellä irrotetulla kahdella ruuvilla.

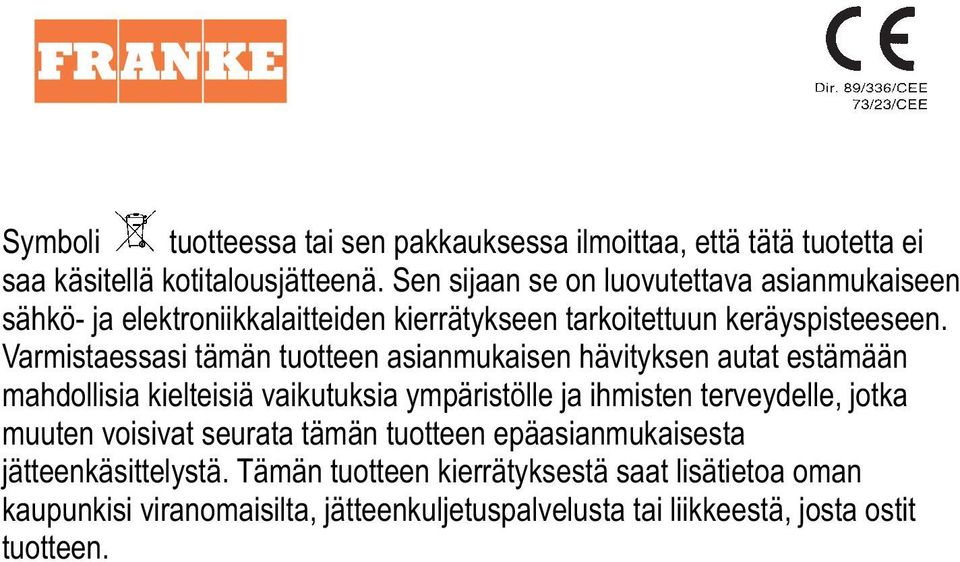

11 Symboli tuotteessa tai sen pakkauksessa ilmoittaa, että tätä tuotetta ei saa käsitellä kotitalousjätteenä. Sen sijaan se on luovutettava asianmukaiseen sähkö- ja elektroniikkalaitteiden kierrätykseen tarkoitettuun keräyspisteeseen. Varmistaessasi tämän tuotteen asianmukaisen hävityksen autat estämään mahdollisia kielteisiä vaikutuksia ympäristölle ja ihmisten terveydelle, jotka muuten voisivat seurata tämän tuotteen epäasianmukaisesta jätteenkäsittelystä. Tämän tuotteen kierrätyksestä saat lisätietoa oman kaupunkisi viranomaisilta, jätteenkuljetuspalvelusta tai liikkeestä, josta ostit tuotteen.
