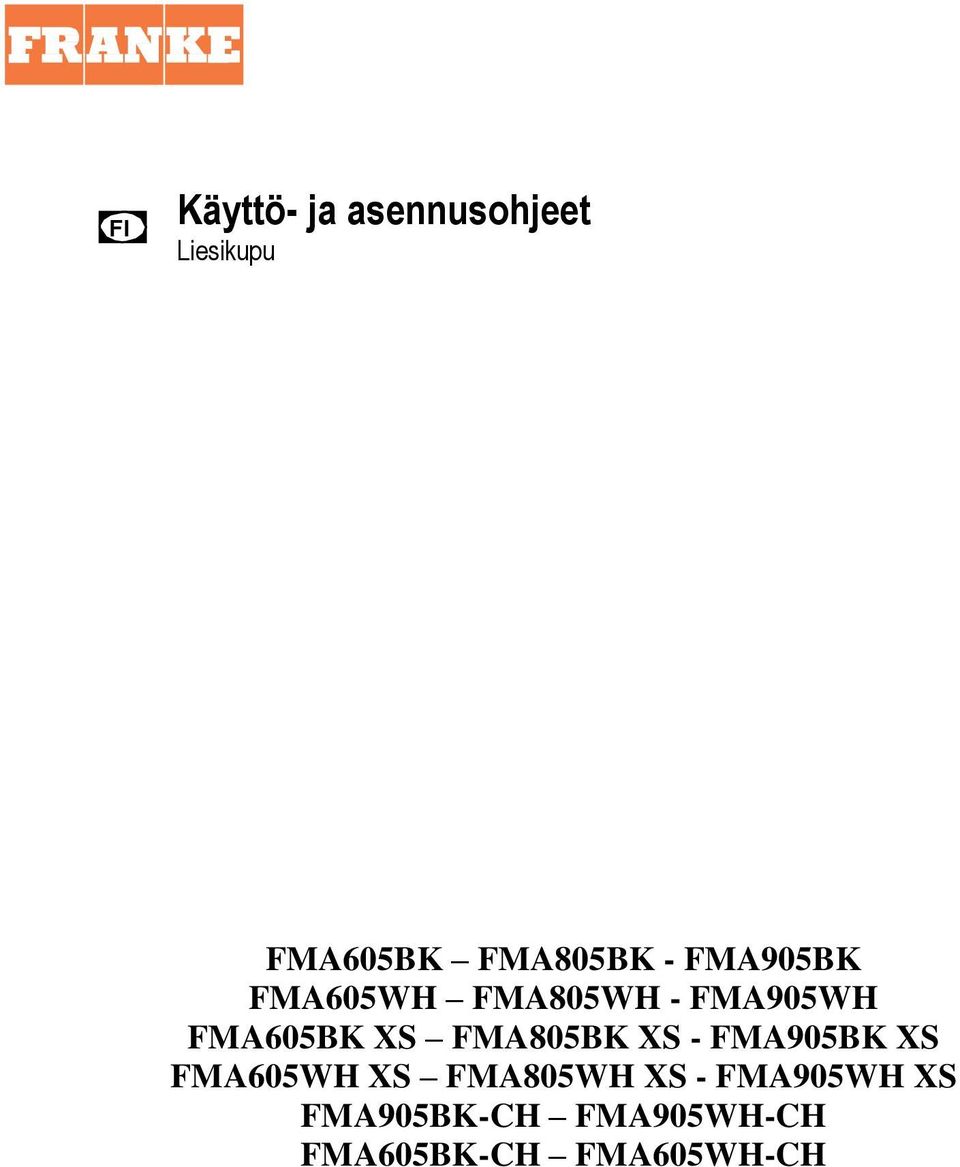

1 FI Käyttö- ja asennusohjeet Liesikupu FMA605BK FMA805BK - FMA905BK FMA605WH FMA805WH - FMA905WH FMA605BK XS FMA805BK XS - FMA905BK XS FMA605WH XS FMA805WH XS - FMA905WH XS FMA905BK-CH FMA905WH-CH FMA605BK-CH FMA605WH-CH

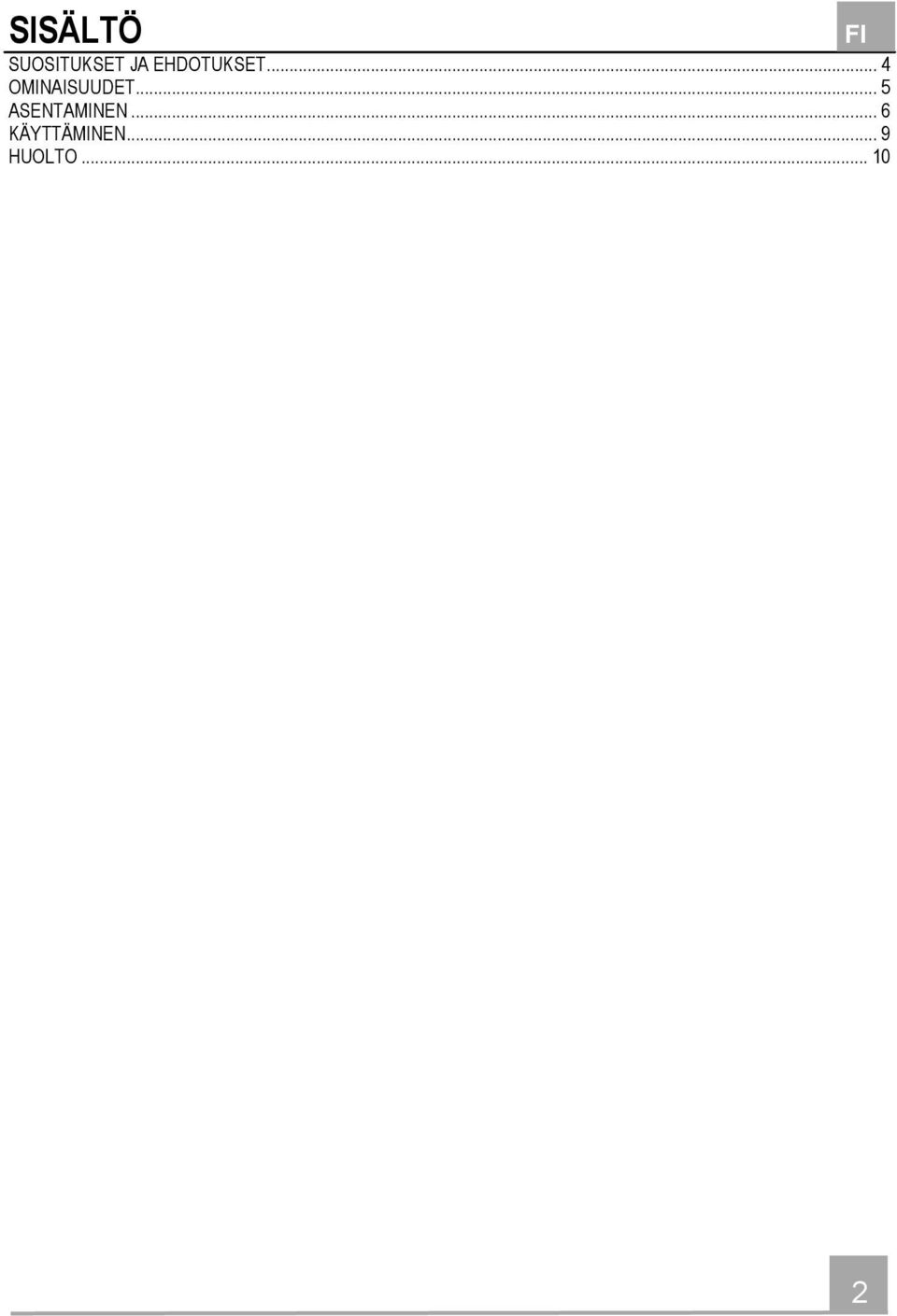

2 SISÄLTÖ FI SUOSITUKSET JA EHDOTUKSET... 4 OMINAISUUDET... 5 ASENTAMINEN... 6 KÄYTTÄMINEN... 9 HUOLTO

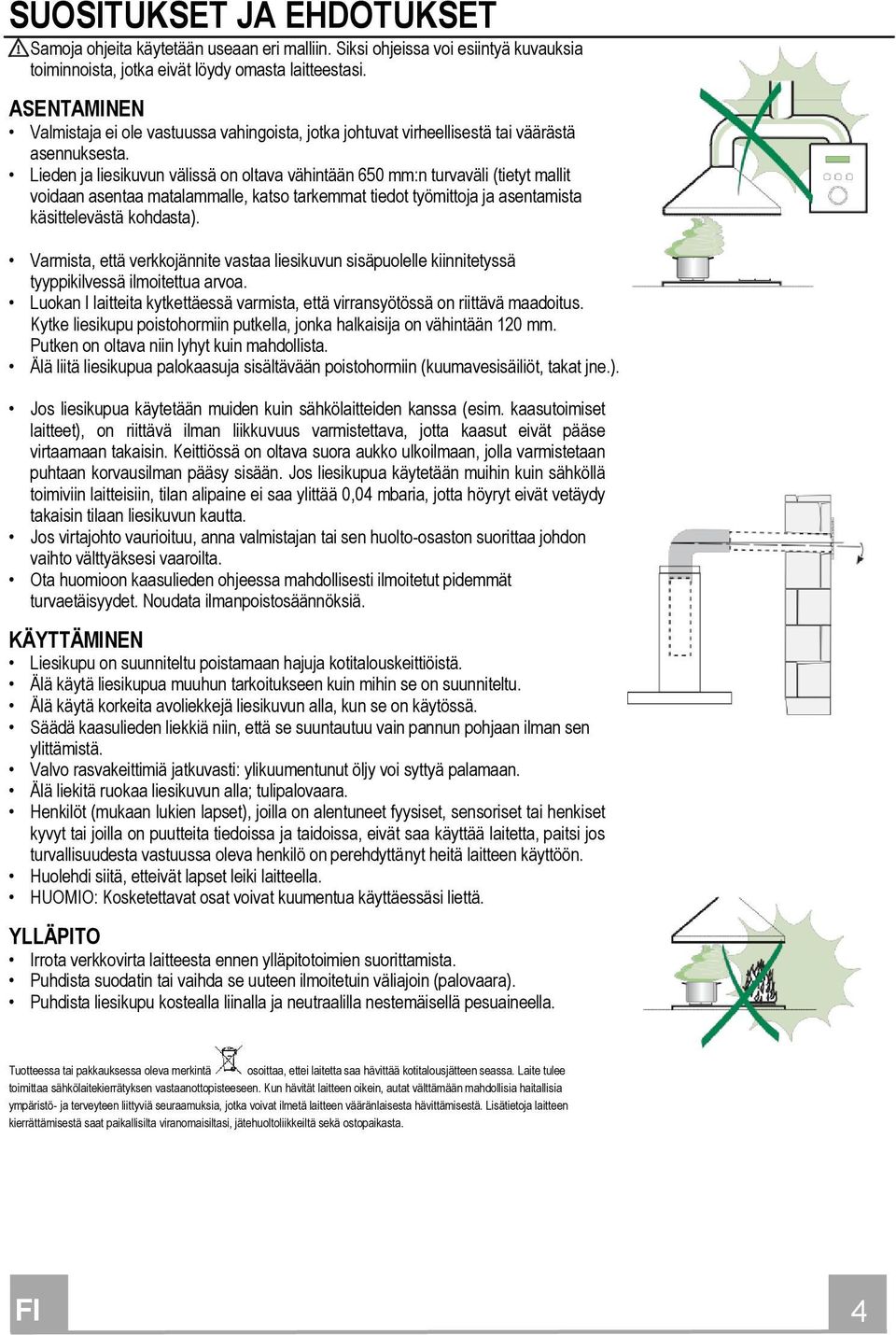

3 SUOSITUKSET JA EHDOTUKSET Samoja ohjeita käytetään useaan eri malliin. Siksi ohjeissa voi esiintyä kuvauksia toiminnoista, jotka eivät löydy omasta laitteestasi. ASENTAMINEN Valmistaja ei ole vastuussa vahingoista, jotka johtuvat virheellisestä tai väärästä asennuksesta. Lieden ja liesikuvun välissä on oltava vähintään 650 mm:n turvaväli (tietyt mallit voidaan asentaa matalammalle, katso tarkemmat tiedot työmittoja ja asentamista käsittelevästä kohdasta). Varmista, että verkkojännite vastaa liesikuvun sisäpuolelle kiinnitetyssä tyyppikilvessä ilmoitettua arvoa. Luokan I laitteita kytkettäessä varmista, että virransyötössä on riittävä maadoitus. Kytke liesikupu poistohormiin putkella, jonka halkaisija on vähintään 120 mm. Putken on oltava niin lyhyt kuin mahdollista. Älä liitä liesikupua palokaasuja sisältävään poistohormiin (kuumavesisäiliöt, takat jne.). Jos liesikupua käytetään muiden kuin sähkölaitteiden kanssa (esim. kaasutoimiset laitteet), on riittävä ilman liikkuvuus varmistettava, jotta kaasut eivät pääse virtaamaan takaisin. Keittiössä on oltava suora aukko ulkoilmaan, jolla varmistetaan puhtaan korvausilman pääsy sisään. Jos liesikupua käytetään muihin kuin sähköllä toimiviin laitteisiin, tilan alipaine ei saa ylittää 0,04 mbaria, jotta höyryt eivät vetäydy takaisin tilaan liesikuvun kautta. Jos virtajohto vaurioituu, anna valmistajan tai sen huolto-osaston suorittaa johdon vaihto välttyäksesi vaaroilta. Ota huomioon kaasulieden ohjeessa mahdollisesti ilmoitetut pidemmät turvaetäisyydet. Noudata ilmanpoistosäännöksiä. KÄYTTÄMINEN Liesikupu on suunniteltu poistamaan hajuja kotitalouskeittiöistä. Älä käytä liesikupua muuhun tarkoitukseen kuin mihin se on suunniteltu. Älä käytä korkeita avoliekkejä liesikuvun alla, kun se on käytössä. Säädä kaasulieden liekkiä niin, että se suuntautuu vain pannun pohjaan ilman sen ylittämistä. Valvo rasvakeittimiä jatkuvasti: ylikuumentunut öljy voi syttyä palamaan. Älä liekitä ruokaa liesikuvun alla; tulipalovaara. Henkilöt (mukaan lukien lapset), joilla on alentuneet fyysiset, sensoriset tai henkiset kyvyt tai joilla on puutteita tiedoissa ja taidoissa, eivät saa käyttää laitetta, paitsi jos turvallisuudesta vastuussa oleva henkilö on perehdyttänyt heitä laitteen käyttöön. Huolehdi siitä, etteivät lapset leiki laitteella. HUOMIO: Kosketettavat osat voivat kuumentua käyttäessäsi liettä. YLLÄPITO Irrota verkkovirta laitteesta ennen ylläpitotoimien suorittamista. Puhdista suodatin tai vaihda se uuteen ilmoitetuin väliajoin (palovaara). Puhdista liesikupu kostealla liinalla ja neutraalilla nestemäisellä pesuaineella. Tuotteessa tai pakkauksessa oleva merkintä osoittaa, ettei laitetta saa hävittää kotitalousjätteen seassa. Laite tulee toimittaa sähkölaitekierrätyksen vastaanottopisteeseen. Kun hävität laitteen oikein, autat välttämään mahdollisia haitallisia ympäristö- ja terveyteen liittyviä seuraamuksia, jotka voivat ilmetä laitteen vääränlaisesta hävittämisestä. Lisätietoja laitteen kierrättämisestä saat paikallisilta viranomaisiltasi, jätehuoltoliikkeiltä sekä ostopaikasta. FI 4

4 OMINAISUUDET Ulkomitat Väh. 450 mm Väh. 450 mm Osat Nro Määrä Tuotteen osa 1 1 Liesikuvun runko täyd.: hallintalaitteet, valo, tuuletin, suodattimet 8 1 Ilmanohjausristikko 16 1 Suodattimen kansi Nro Määrä Asennusosat 11 2 Seinätulpat 11a 2 Seinätulpat SB 12/10 12a 2 Ruuvit 4,2 x 44,4 12c 4 Ruuvit 2,9 x 6,5 12d 2 Ruuvit 2,9 x 9,5 Määrä Asiakirjat 1 Käyttöohje 16 d c 11 a a FI 5

5 X ASENTAMINEN Reikien poraaminen ja telineen kiinnittäminen a a Tee aluksi seuraavat merkinnät: pystysuora viiva kattoon tai ylärajaan asti liesikuvun asennusalueen keskipisteeseen vaakasuora viiva vähintään 788 mm:n päähän liedestä. Piirrä piste (1) vaakasuoralle viivalle 164 mm:n päähän pystysuorasta viivasta. Piirrä piste samalla tavalla vasemmalle puolelle ja tarkasta, että ne ovat tasossa. Piirrä piste (2) 140 mm:n päähän pystysuorasta viivasta ja 540 mm:n päähän liedestä. Piirrä piste samalla tavalla vasemmalle puolelle ja tarkasta, että ne ovat tasossa. Poraa reiät merkittyihin pisteisiin (1) 12 mm:n poranterällä. Poraa reiät merkittyihin pisteisiin (2) 8 mm:n poranterällä. Aseta seinätulpat 11a reikiin (1) ja kiristä ruuvit. Aseta tulpat 11 reikiin (2). Koristehormin asentaminen (valinnainen) Aseta seinäkannatin seinään noin 1 2 mm:n päähän katosta tai ylärajasta niin, että keskikohta (lovi) on tasossa pystysuoran viivan kanssa. Merkitse seinäkannattimien reikien keskikohdat seinään. Aseta seinäkannatin seinään X mm ensimmäisen kannattimen alapuolelle (X = ylemmän hormiosan pituus) niin, että keskiosa (lovi) on tasossa pystysuoran viivan kanssa. Merkitse seinäkannattimien reikien keskikohdat seinään. Poraa halkaisijaltaan 8 mm:n reiät merkittyihin pisteisiin. Aseta seinätulpat 11 reikiin. Kiinnitä seinäkannattimet ruuveilla 12a (4,2 x 44,4). FI 6

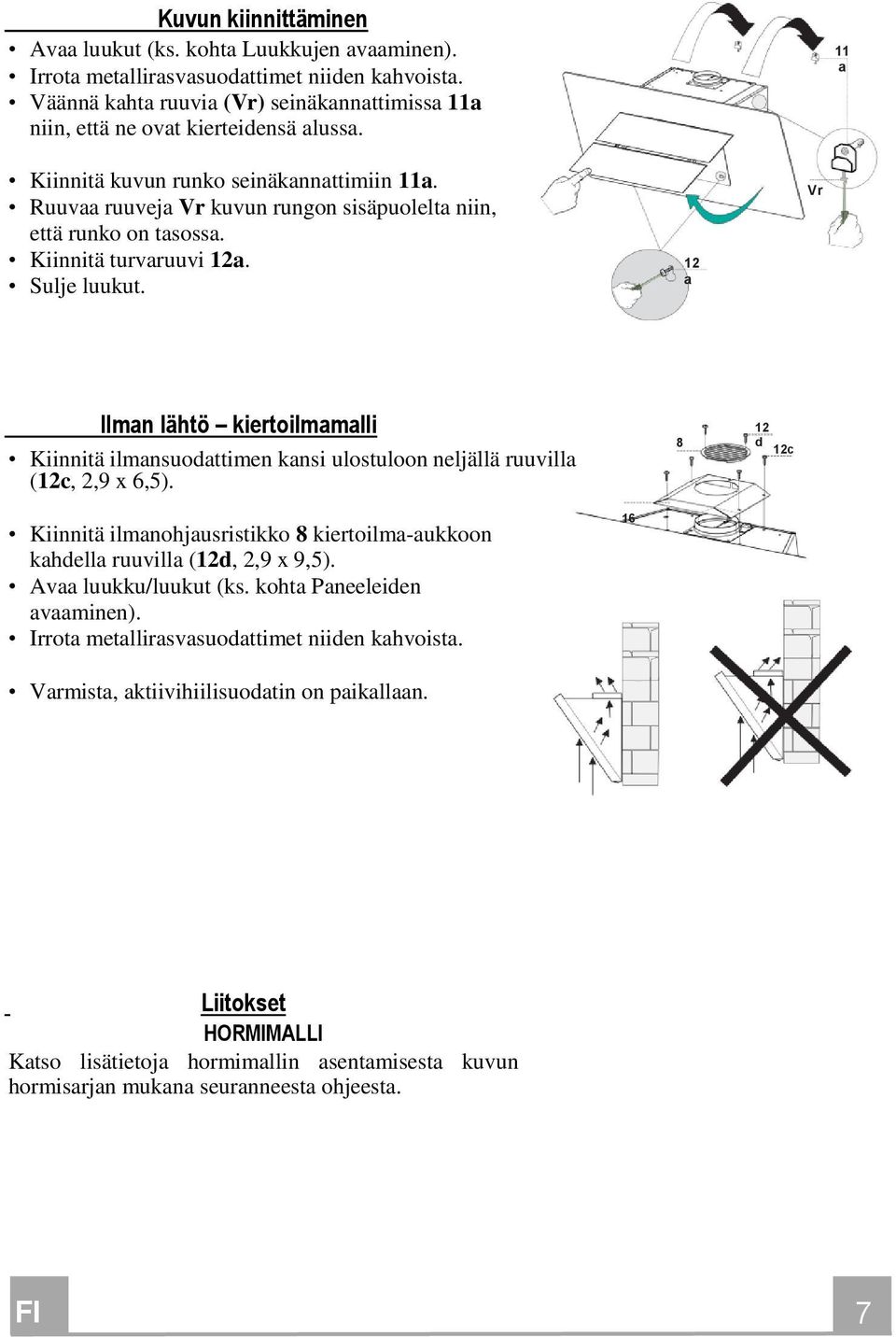

6 Kuvun kiinnittäminen Avaa luukut (ks. kohta Luukkujen avaaminen). Irrota metallirasvasuodattimet niiden kahvoista. Väännä kahta ruuvia (Vr) seinäkannattimissa 11a niin, että ne ovat kierteidensä alussa. 11 a Kiinnitä kuvun runko seinäkannattimiin 11a. Ruuvaa ruuveja Vr kuvun rungon sisäpuolelta niin, että runko on tasossa. Kiinnitä turvaruuvi 12a. Sulje luukut. 12 a Vr Ilman lähtö kiertoilmamalli Kiinnitä ilmansuodattimen kansi ulostuloon neljällä ruuvilla (12c, 2,9 x 6,5) d 12c Kiinnitä ilmanohjausristikko 8 kiertoilma-aukkoon kahdella ruuvilla (12d, 2,9 x 9,5). Avaa luukku/luukut (ks. kohta Paneeleiden avaaminen). Irrota metallirasvasuodattimet niiden kahvoista. 16 Varmista, aktiivihiilisuodatin on paikallaan. Liitokset HORMIMALLI Katso lisätietoja hormimallin asentamisesta kuvun hormisarjan mukana seuranneesta ohjeesta. FI 7

7 SÄHKÖLIITÄNTÄ Kytke liesikupu verkkovirtaan kaksinapaisen kytkimen kautta, jonka kosketinväli on vähintään 3 mm. Irrota rasvasuodattimet (ks. kohta Huolto) ja varmista, että verkkojohdon pistoke on oikein kiinnitetty tuulettimen sivulla olevaan liittimeen. FI 8

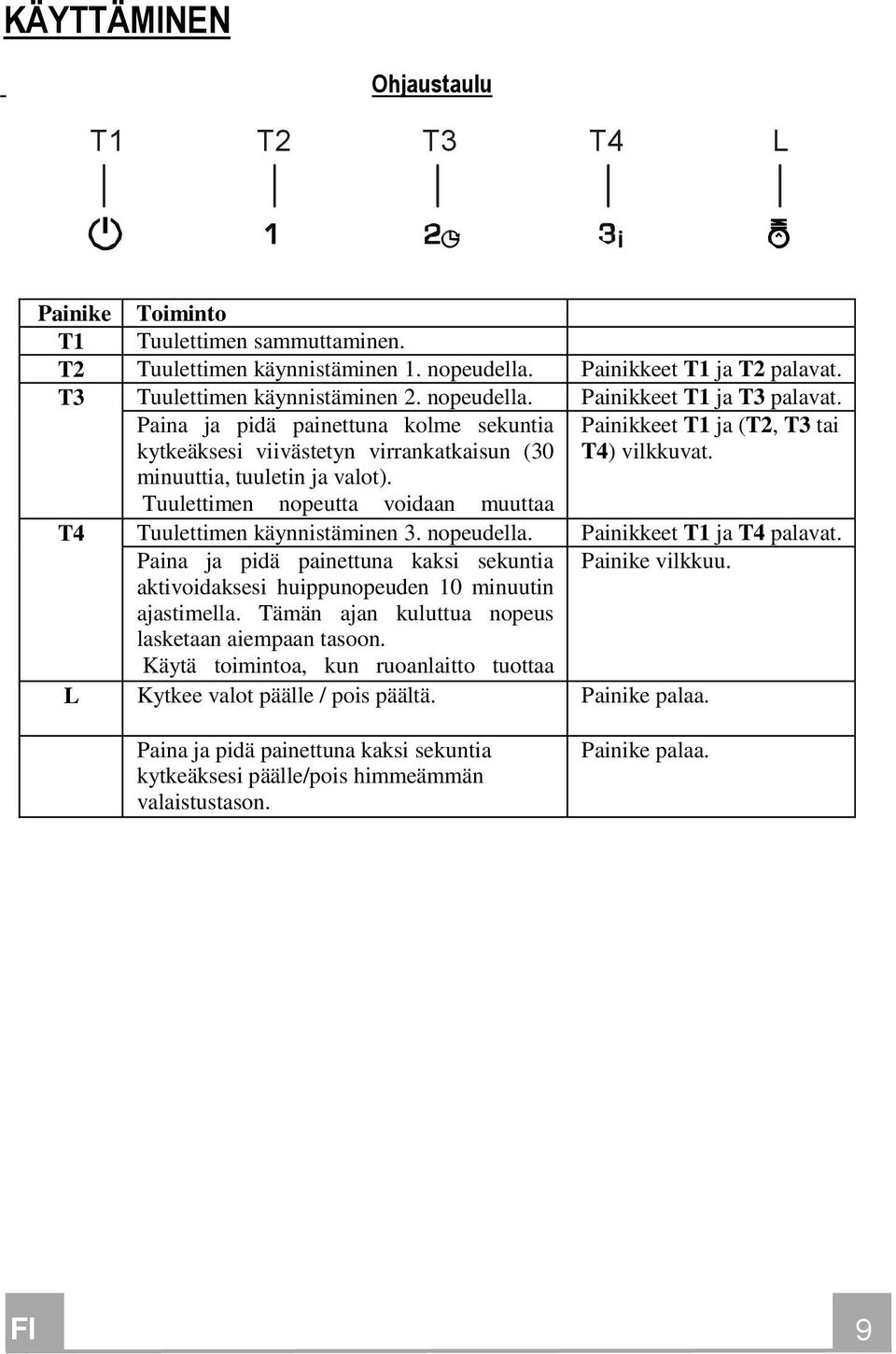

8 KÄYTTÄMINEN Ohjaustaulu T1 T2 T3 T4 L Painike Toiminto T1 Tuulettimen sammuttaminen. T2 Tuulettimen käynnistäminen 1. nopeudella. Painikkeet T1 ja T2 palavat. T3 Tuulettimen käynnistäminen 2. nopeudella. Painikkeet T1 ja T3 palavat. Paina ja pidä painettuna kolme sekuntia kytkeäksesi viivästetyn virrankatkaisun (30 Painikkeet T1 ja (T2, T3 tai T4) vilkkuvat. minuuttia, tuuletin ja valot). Tuulettimen nopeutta voidaan muuttaa T4 toiminnon Tuulettimen ollessa käynnistäminen käytössä. 3. nopeudella. Painikkeet T1 ja T4 palavat. Paina ja pidä painettuna kaksi sekuntia Painike vilkkuu. L aktivoidaksesi huippunopeuden 10 minuutin ajastimella. Tämän ajan kuluttua nopeus lasketaan aiempaan tasoon. Käytä toimintoa, kun ruoanlaitto tuottaa paljon Kytkee höyryjä. valot päälle / pois päältä. Painike palaa. Paina ja pidä painettuna kaksi sekuntia kytkeäksesi päälle/pois himmeämmän valaistustason. Painike palaa. FI 9

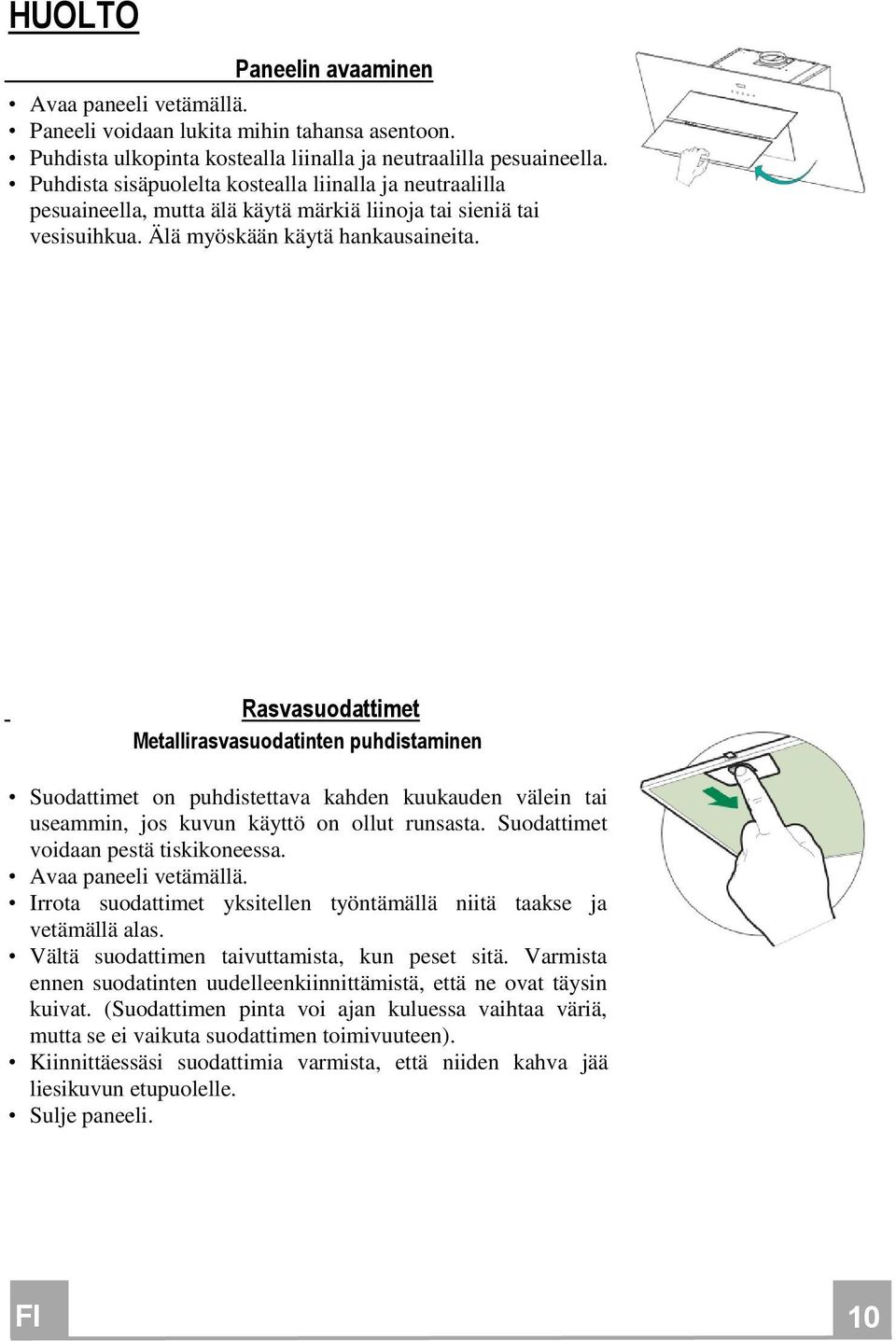

9 HUOLTO Paneelin avaaminen Avaa paneeli vetämällä. Paneeli voidaan lukita mihin tahansa asentoon. Puhdista ulkopinta kostealla liinalla ja neutraalilla pesuaineella. Puhdista sisäpuolelta kostealla liinalla ja neutraalilla pesuaineella, mutta älä käytä märkiä liinoja tai sieniä tai vesisuihkua. Älä myöskään käytä hankausaineita. Rasvasuodattimet Metallirasvasuodatinten puhdistaminen Suodattimet on puhdistettava kahden kuukauden välein tai useammin, jos kuvun käyttö on ollut runsasta. Suodattimet voidaan pestä tiskikoneessa. Avaa paneeli vetämällä. Irrota suodattimet yksitellen työntämällä niitä taakse ja vetämällä alas. Vältä suodattimen taivuttamista, kun peset sitä. Varmista ennen suodatinten uudelleenkiinnittämistä, että ne ovat täysin kuivat. (Suodattimen pinta voi ajan kuluessa vaihtaa väriä, mutta se ei vaikuta suodattimen toimivuuteen). Kiinnittäessäsi suodattimia varmista, että niiden kahva jää liesikuvun etupuolelle. Sulje paneeli. FI 10

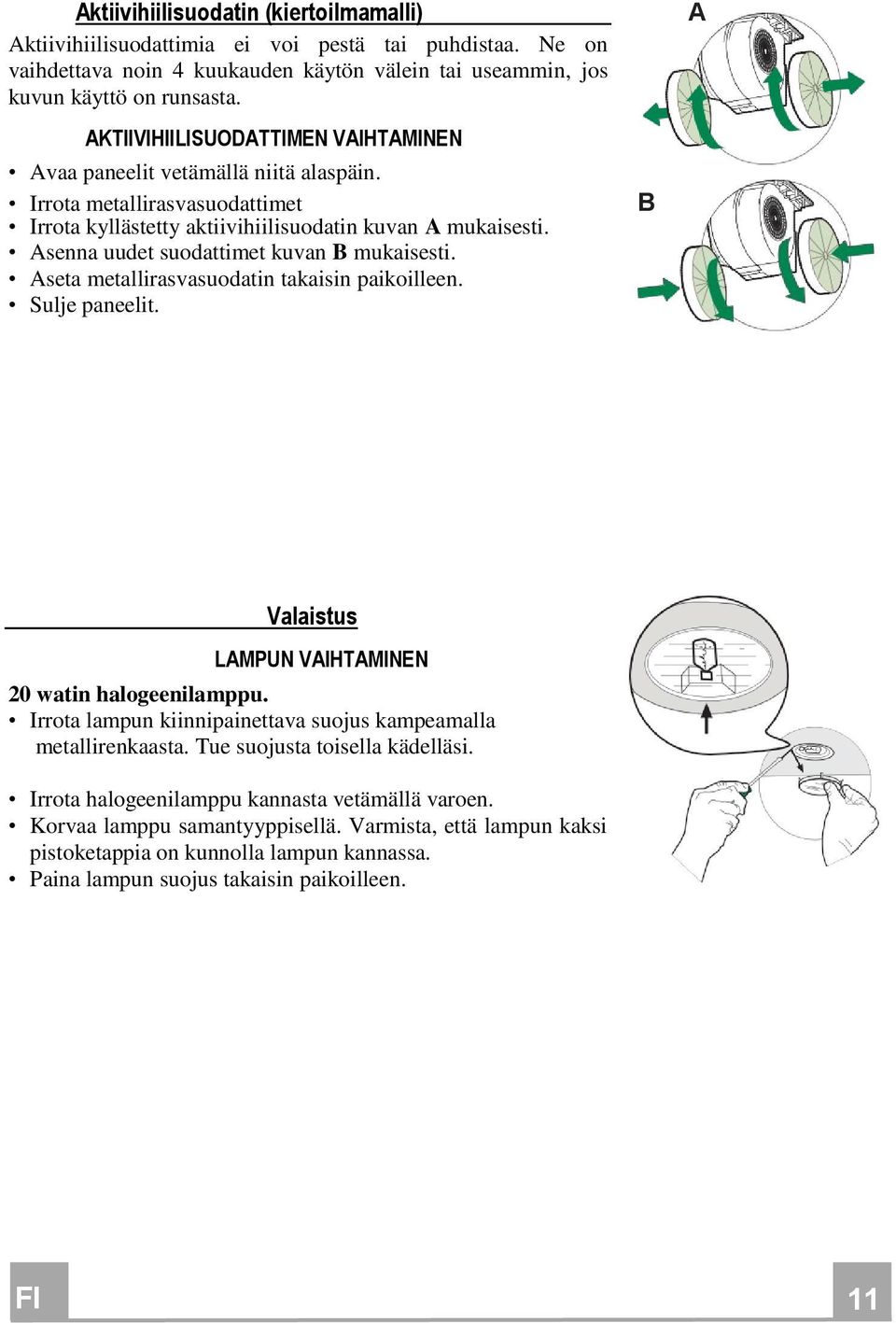

10 Aktiivihiilisuodatin (kiertoilmamalli) Aktiivihiilisuodattimia ei voi pestä tai puhdistaa. Ne on vaihdettava noin 4 kuukauden käytön välein tai useammin, jos kuvun käyttö on runsasta. AKTIIVIHIILISUODATTIMEN VAIHTAMINEN Avaa paneelit vetämällä niitä alaspäin. Irrota metallirasvasuodattimet Irrota kyllästetty aktiivihiilisuodatin kuvan A mukaisesti. Asenna uudet suodattimet kuvan B mukaisesti. Aseta metallirasvasuodatin takaisin paikoilleen. Sulje paneelit. B A Valaistus LAMPUN VAIHTAMINEN 20 watin halogeenilamppu. Irrota lampun kiinnipainettava suojus kampeamalla metallirenkaasta. Tue suojusta toisella kädelläsi. Irrota halogeenilamppu kannasta vetämällä varoen. Korvaa lamppu samantyyppisellä. Varmista, että lampun kaksi pistoketappia on kunnolla lampun kannassa. Paina lampun suojus takaisin paikoilleen. FI 11

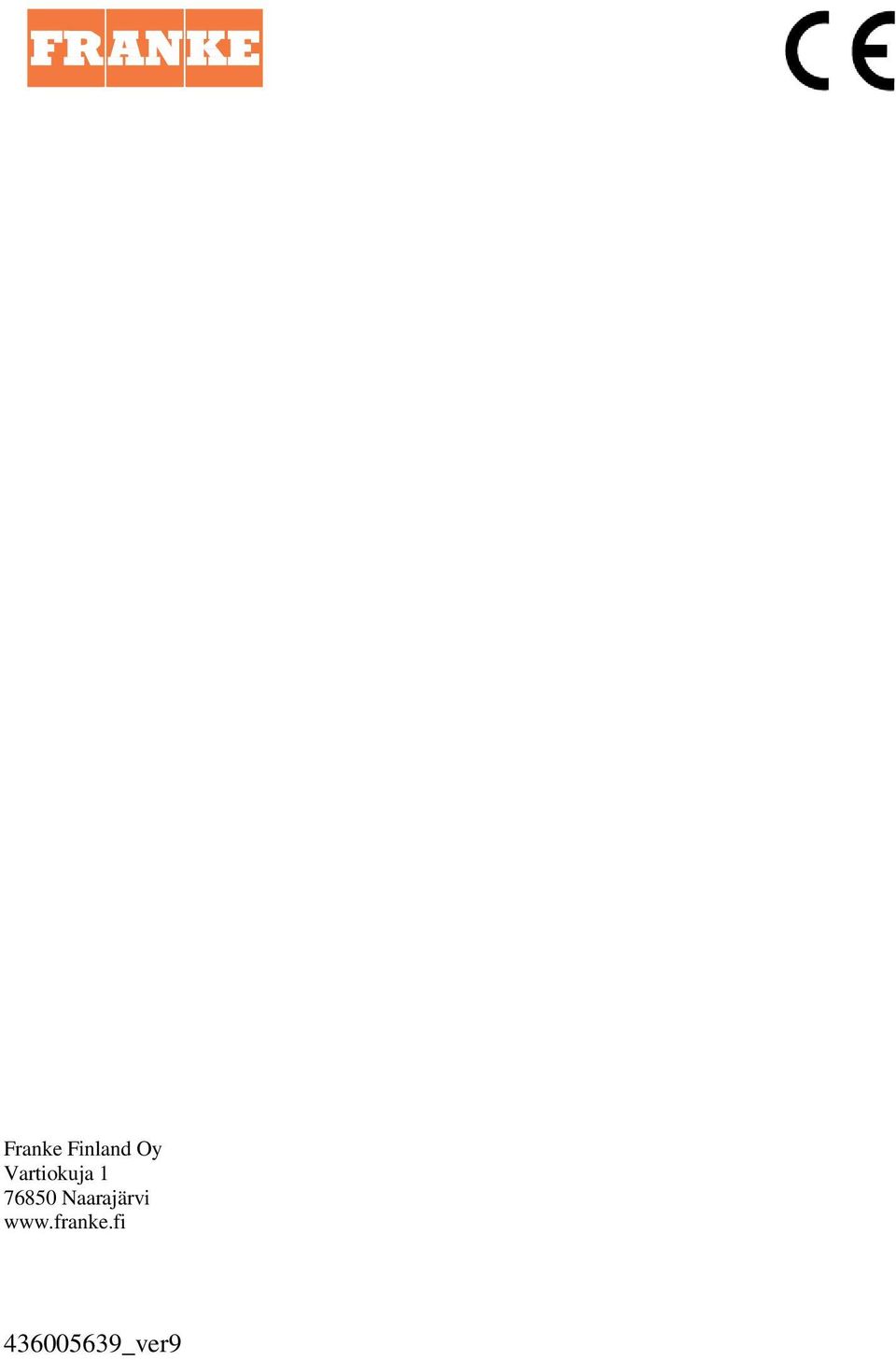

11 Franke Finland Oy Vartiokuja Naarajärvi _ver9
