1 Nopeasti, laadukkaasti ja terveellisesti puun tarjoamat mahdollisuudet julkisissa rakennushankkeissa Mikko Viljakainen Toimitusjohtaja, Puuinfo

2 Puurakentaminen on kasvussa

3 Puun aseman ja markkinoiden muutos 2010 > (%) 2016 (%) 2016 (m3) 2010 (m3)

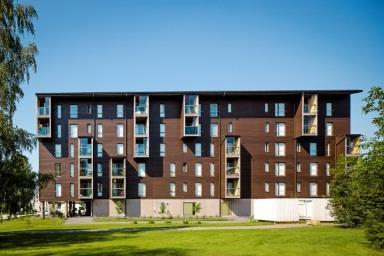

4 Puukerrostalojen rakentaminen on nousussa Puun markkinaosuus kerrostaloissa %-m Lähde: Tilastokeskus, Forecon Nousun keskeiset elementit 2011 uudistuneet palomääräykset laajensivat puun käyttömahdollisuuksia. Kuntien kiinnostus uudenlaiseen asuntorakentamiseen ja siitä seurannut kasvava tonttitarjonta puukerrostalojen rakentamiseen. Yritysten markkinoille tuomat uudenlaiset teolliset rakentamisjärjestelmät ja niiden kilpailukyvyn potentiaali Mikko Viljakainen

5 Puu sopii kaikkeen rakentamiseen

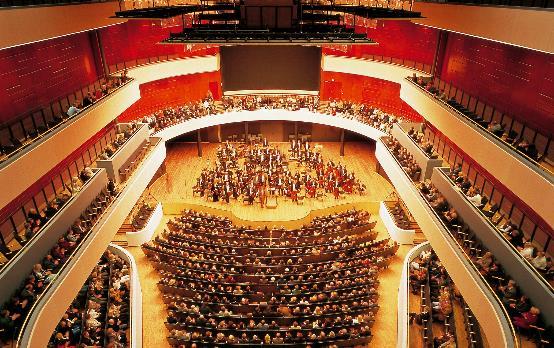

6 Asunnot Päiväkodit Hoivakodit Sakraali Urheilupaikat Uimahallit Koulut Esiintymistilat Liikuntatilat Paloasema Näyttely Tilapäisrak.

7 Markkinoilla on useita puukerrostalojen rakentamisjärjestelmiä Suurelementit Pilari-palkki Tilaelementit

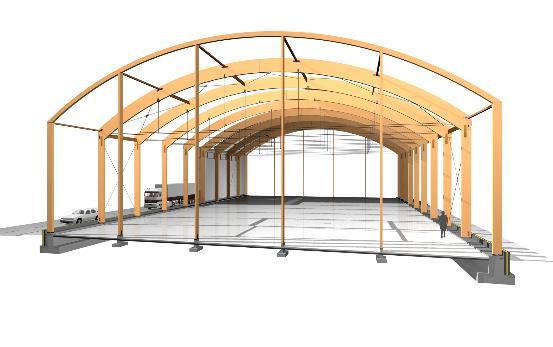

8 Erillisrunkoisiin rakennuksiin on laaja ratkaisutarjonta Mastopilarit erilaisin palkkikannattimin Kehärakenne Kaaret

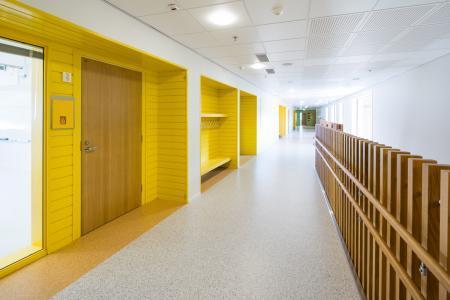

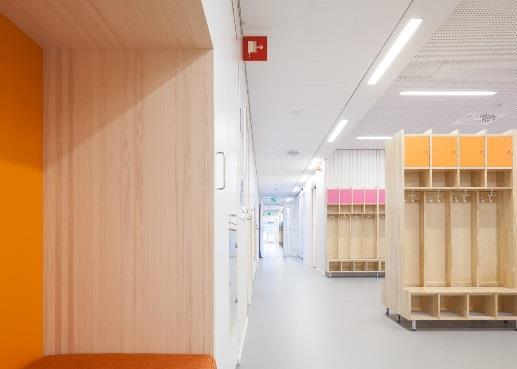

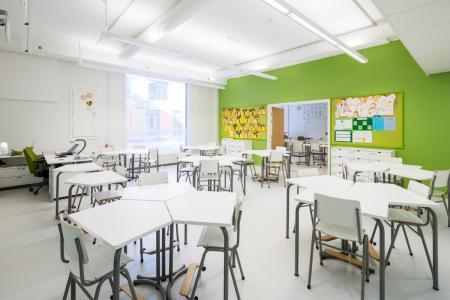

9 Puurakenteiset koulut yleistyvät Architect Timo Koljonen, Linja Arkkitehdit

10 Hirsipäiväkodit ovat suosittuja

11 Hirsikampus on suunnannäyttäjä Arkkitehtitoimisto Pekka Lukkaroinen Oy Kuva: Raimo Ahonen

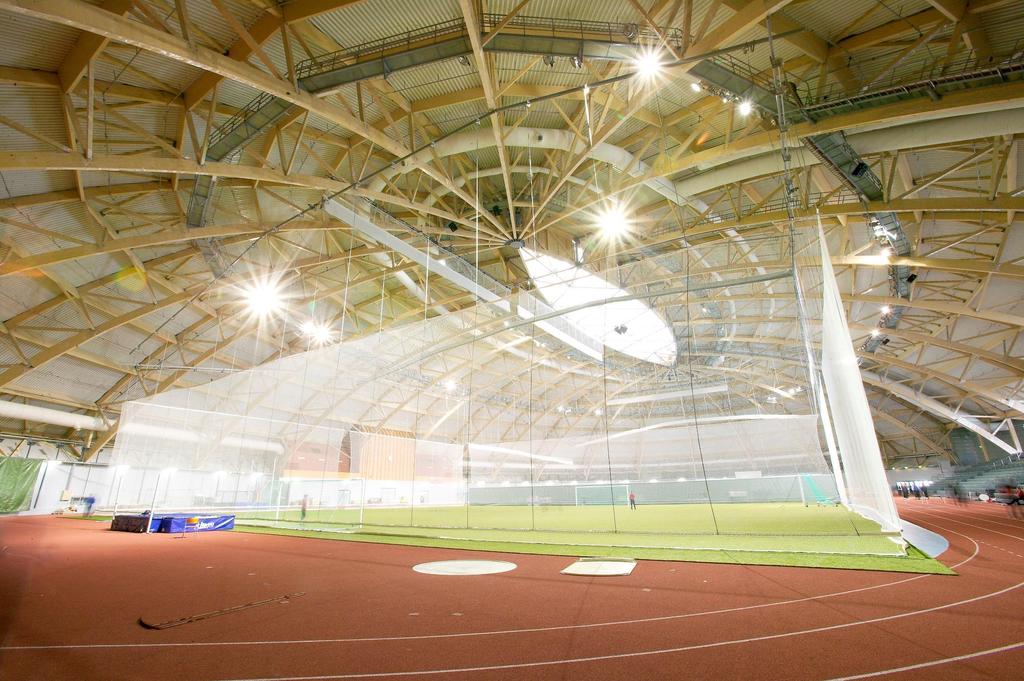

12 Puusta voidaan tehdä suuriakin rakennuksia

13 Näyttelyrakennukset herättävät huomiota Architect: MS_XI Photo: Mikko Auerniitty

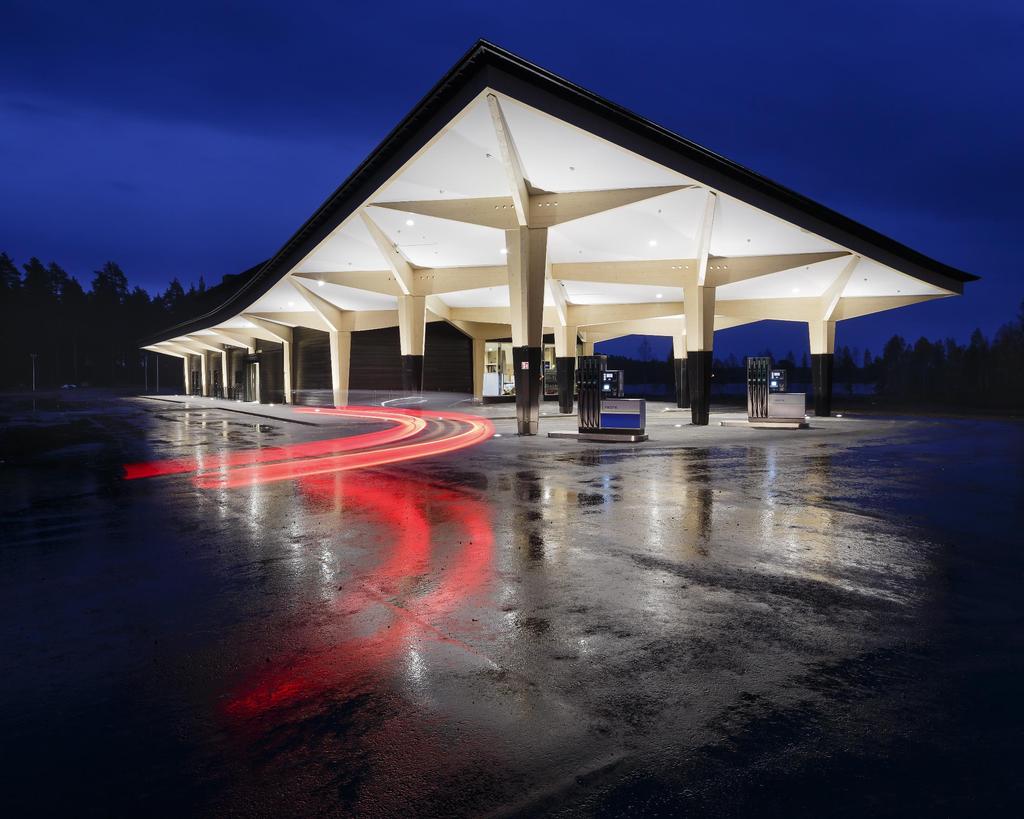

14 Huoltoasematkin voivat olla kauniita Architect: Studio Puisto Photo: Marc Goodwin

15 Määräykset eivät estä puun käyttöä rakentamisessa

16 Palomääräykset E1 Olennaiset vaatimukset Tapauskohtainen toiminnallinen palomitoitus Paloluokat Taulukkomitoitus Palotilanteen tapahtumien todennäköistä kulkua kuvaavaan tapahtumapuuhun ja riskien toteutumisen tilastollisiin todennäköisyyksiin perustuva laskennallinen menettely, jolla osoitetaan olennaisten vaatimusten täyttyminen kohdekohtaisesti. P1 P2 P3 Palokuormaryhmät Enimmäiskorkeudet, -pinta-alat ja henkilömäärät Rakenteelliset palokestovaatimukset Osastointivaatimukset Poistumistiet Materiaali- ja pintaluokkavaatimukset Muut vaatimukset ja mahdolliset lievennykset

17 Puukerrostalot P2 paloluokassa enintään 8 kerrosta Sprinklausvaatimus Suojaverhoukset K 2 10 tai K 2 30 kerrosluvusta riippuen Eristeet A-luokkaa Erityisvaatimukset: paloräystäät*, ulkoseinän tuuletusraon palokatkot*, poistumistiet, parvekkeet B-s2, d0 D-s2, d0 * 2011

18 B-s2, d0 D-s2, d0 Kaupunkipientalo P2 paloluokassa enintään 4 kerrosta Rakenteiden palosuojaus K 2 30 A-luokan eristemateriaalit Ei vaadita sprinklausta 2011

19 B-s2, d0 D-s2, d0 Lähiötalojen korjaaminen 4 -kerroksinen betonirunkoinen talo D-s2, d0 (puu) julkisivut enintään neljä kerrosta Maantasokerros vähintään B-s2, d0 (palonsuojakäsitelty puu). B-s2, d0 (palonsuojakäsitelty puu) julkisivut enintään 8 kerrosta Ei sprinklausvaatimusta 2011

20 B-s2, d0 D-s2, d0 Lisäkerros 7 krs betonirunkoiseen taloon D-s2, d0 luokan (puu) lisäkerros, B-s2, d0 (palonsuojakäsitelty puu) julkisivut enintään 8 kerrosta Ei sprinklausvaatimusta 2011

21 Paloturvallisuus E1 taulukkomitoituksella PUUN KÄYTTÖ KOULURAKENNUKSESSA P1 P2 P3 Max kerrosluku 2 2 (9 m) 2 (9 m) Palokuormaryhmä < 600 MJ/m 2 < 600 MJ/m 2 < 600 MJ/m 2 Henkilömäärä 1 krs: Ei raj. 2 krs. Ei raj. 1 krs: Ei raj. 2 krs. 250 hlö 1 krs: krs. 50 Rakenteet R60 R30 + (K 2 10) Ei vaatimusta Pinta-ala 1 krs: Ei raj. 2 krs. Ei raj. Yli 2 krs: Ei raj. 1 krs: Ei raj. 2 krs. Ei raj. Yli 2 krs: krs: 2400 m 2 2 krs m 2 Osastointi 2400 m m m 2 Osastoivat rakenteet EI 60 EI 30 EI 30 Ulkoverhoukset* B-s1, d0 D-s2, d2 D-s2, d2 Sisäseinä ja kattopinnat* < 300 m 2 : D-s2, d2 > 300 m 2 : C-s2, d1 < 300 m 2 : D-s2, d2 > 300 m 2 : C-s2, d1 < 300 m 2 : D-s2, d2 > 300 m 2 : D-s2, d2 Lattiapinnat Ei vaatimusta Ei vaatimusta Ei vaatimusta * Pinnoille voidaan sallia yhtä pääluokkaa lievemmät vaatimukset, jos osaston käyttötapaan nähden syttymisen tai palon leviämisen vaara on huomattavasti tavallista vähäisempi tai poistumismahdollisuudet ovat erittäin hyvät. * Kun tila on varustettu automaattisella sammutuslaitteistolla, voidaan pinnoille sallia lievemmät vaatimukset.

22 Paloturvallisuus LIEVENNYKSIÄ E1 TAULUKKOMITOITUKSEEN Mikäli rakennukseen tai sen palo-osastoon asennetaan automaattinen paloilmoitin, voidaan sallia lievennyksiä: rakennuksen kerrosalaa ja sen palo-osaston pinta-alaa koskevista määräyksistä edellyttäen, että palokuorma on alle 600 MJ/m2 eikä kysymyksessä ole majoitustila, määräyksistä, jotka on tarkoitettu estämään palon leviäminen naapurirakennuksiin tai torjumaan aluepalon vaara Mikäli rakennukseen tai sen palo-osastoon asennetaan automaattinen savunpoistolaitteisto, joka toimiessaan antaa paloilmoituksen, voidaan sallia lievennyksiä: rakennuksen kerrosalaa ja sen palo-osaston pinta-alaa koskevista määräyksistä, rakenteita koskevista määräyksistä niin, että lämpötilan hitaamman nousun saa mitoituksessa ottaa huomioon Mikäli rakennukseen tai sen palo-osastoon asennetaan automaattinen sammutuslaitteisto, voidaan sallia lievennyksiä: rakennuksen kerrosalaa ja sen palo-osaston pinta-alaa koskevista määräyksistä, kulkureitin pituutta uloskäytävään koskevista määräyksistä, palokuormaryhmiin sijoittamista koskevista määräyksistä, rakenteita koskevista määräyksistä niin, että lämpötilan hitaamman nousun yleensä ja kantavien rakennusosien jäähdytyksen saa ottaa huomioon mitoituksessa, pintoja koskevista määräyksistä, määräyksistä, jotka on tarkoitettu estämään palon leviäminen naapurirakennuksiin ja torjumaan aluepalon vaara.

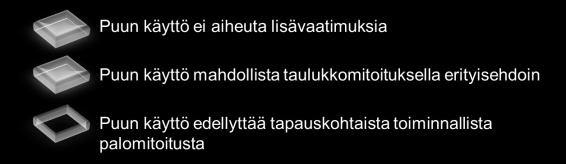

23 Norja 1 2 krs, R krs, R 60 > 4 krs, R 90, A2 > 4 krs > m (GK 5) 7 m, R 30 > 7 13 m, R 60, K2 60 > m, R 90, A2 3 8 krs Ruotsi Italia Itävalta 4 krs, R 60 > 5 16 krs, R m, R 60 > m, R 90 > 80 m, R 120 Voimassa vain asuinrakennuksissa 6 krs, R 90* Rappukäytävä A2 > 6 krs, R 90* A2 * Ylin kerros R 60 > 24 m Tapauskohtainen, toiminnallinen palomitoitus vaaditaan > 6 krs 6 krs Vaaditaan erikoislupa 24 m > 16 krs Ranska 5 m, R m, R 60 > m, R 90* > 30 m, R 120 * Sprinklaus vähentää 30 min. Ei voimassa asuinrakennuksissa. 28 m, R m, R 90 > 8 krs Sprinkalus ja kapselointi pakollinen 2 krs 16 krs Tapauskohtainen toiminnallinen palomitoitus vaaditaan 4 krs Iso-Britannia 11 m, R 30* m, R 60* > m, R 60** * Sprinklaus vähentää 30 min. ** Sauvamaiset rakennusosat normaalisti syttyviä, tasomaiset rakennusosat vaikeasti syttyviä. Suomi 1 2 krs, R krs, R 60, K2 10/K2 30 * > 8 krs, R 120 ** * Kapseloinnin lisäksi sprinklaus pakollinen ** Edellyttää tapauskohtaista toiminnallista palomitoitusta Tapauskohtainen toiminnallinen palomitoitus vaaditaan Saksa Tapauskohtainen, toiminnallinen palomitoitus vaaditaan Kapseointivaatimus > 7 13 m (GK 4) 7 m (GK 3) Tapauskohtainen toiminnallinen palomitoitus vaaditaan 3 4 krs 1 2 krs Sprinkalus vaaditaan aina 28 m 30 m m Sprinkalus vaaditaan aina 11 m m > 30 m > m Lähteet: Holzforsching Austria, TU München, Lignum, The Building Regulations 2010, University of Sasari, cstb Département Sécurité, Structure et Feu, Ympäristöministeriö, SP Wood Building Technology, SP Technical Research Institute of Sweden, SINTEF PUUKERROSTALORAKENTAMISTA KOSKEVIA PALOMÄÄRÄYKSIÄ EUROOPASSA Sveitsi

24 Tulevien palomääräysten muutoksia (?) Määräykset ovat jatkossa asetustasoisia, ohjeet julkaistaan erikseen. Käyttötapaluokitusta väljennetään P2-paloluokassa. Kivijalkamyymälät mahdollisiksi myös puukerrostaloissa. Suojaverhousvaatimuksia ja kellareiden palonkestovaatimuksia puukerrostaloissa lievennetään. Asuntojen näkyvät puupinnat osin mahdollisiksi massiivipuutaloissa. Lisäkerrosrakentamiseen mahdollisuus useampaan lisäkerrokseen. Toiminnalliselle palomitoitukselle hyväksyttävyyskriteerit.

25 Nopeus Kuiva rakentaminen Materiaalien kehitys

26 Perinteinen rakennusprosessi Perinteinen rakentaminen kuukautta Suunnittelu Osien valmistus Perustukset 1. krs 2. krs 3. krs 4. krs 5.krs 6. krs Katto LVIS Sisustus, kalustus Maisemointi

27 Teltassa rakentaminen Suurelementit teltassa 5 7 kuukautta Suunnittelu Osien valmistus Perustukset 1. krs 2. krs 3. krs 4. krs 5.krs 6. krs Katto LVIS Sisustus, kalustus Maisemointi

28 Tilaelementtirakentaminen Tilaelementtirakentaminen 3 6 kk Suunnittelu Tilaelementtien valmistus Rakenteet LVIS Sisustus, kalustus Perustukset Katto krs LVIS liitännät Sisustuksen viimeistely Maisemointi

29 Perinteinen rakentaminen kuukautta Suunnittelu Osien valmistus Perustukset 1. krs 2. krs 3. krs 4. krs 5.krs 6. krs Tilaelementtirakentaminen 3 6 kuukautta Katto LVIS Sisustus, kalustus Maisemointi Suunnittelu Tilaelementtien valmistus Rakenteet LVIS Sisustus, kalustus Perustukset Katto krs LVIS liitännät Sisustuksen viimeitely Maisemointi

30 Investoijan näkökulma Perinteinen rakentaminen kuukautta Suunnittelu Osien valmistus Perustukset 1. krs 2. krs 3. krs 4. krs 5.krs 6. krs Tilaelementtirakentaminen Katto 3 6 kuukautta LVIS Sisustus, kalustus Maisemointi Suunnittelu Tilaelementtien valmistus Rakenteet LVIS Sisustus, kalustus Perustukset Katto krs LVIS liitännät Sisustuksen viimeistely Maisemointi

31 Investoijan näkökulma Perinteinen rakentaminen kuukautta Suunnittelu Osien valmistus Perustukset 1. krs 2. krs 3. krs 4. krs 5.krs 6. krs Tilaelementtirakentaminen Katto 3 6 kuukautta LVIS Sisustus, kalustus Maisemointi ROI Suunnittelu Tilaelementtien valmistus Rakenteet LVIS Sisustus, kalustus Perustukset Katto krs LVIS liitännät Sisustuksen viimeistely Maisemointi

32 Investoijan näkökulma Perinteinen rakentaminen kuukautta Suunnittelu Osien valmistus Perustukset 1. krs 2. krs 3. krs 4. krs 5.krs 6. krs Tilaelementtirakentaminen Katto 3 6 kuukautta LVIS Sisustus, kalustus Maisemointi ROI Suunnittelu Tilaelementtien valmistus Rakenteet LVIS Sisustus, kalustus Perustukset Katto krs LVIS liitännät Sisustuksen viimeistely Maisemointi ROI = Return of investments

33 Rakentajan näkökulma 100 % 90 % 80 % 70 % 60 % 50 % 40 % 30 % Profit Company overhead costs Extra site costs (tent) Extra fire safety costs Labour costs Material costs Project overhead costs 20 % 10 % 0 % Traditional Wood modular ideally Wood modular in reality

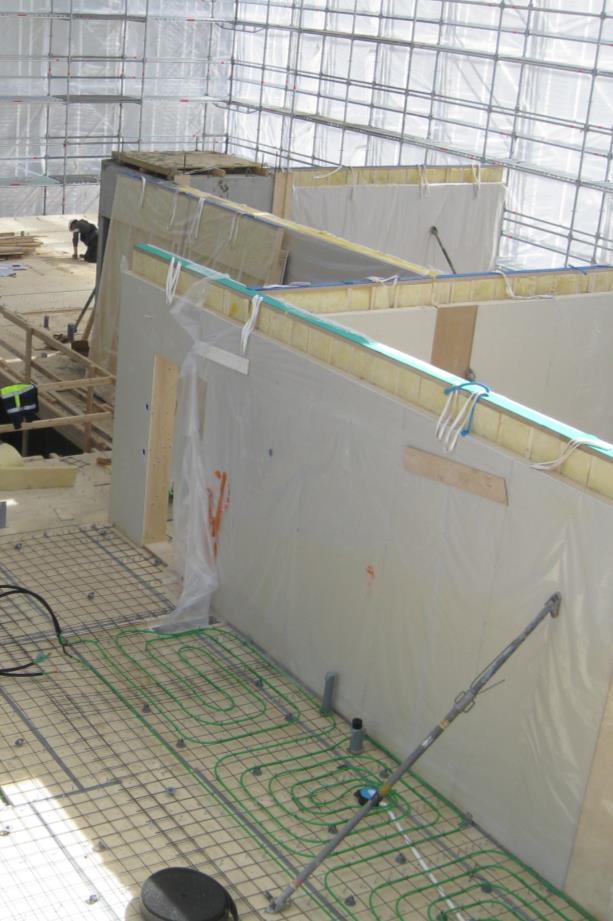

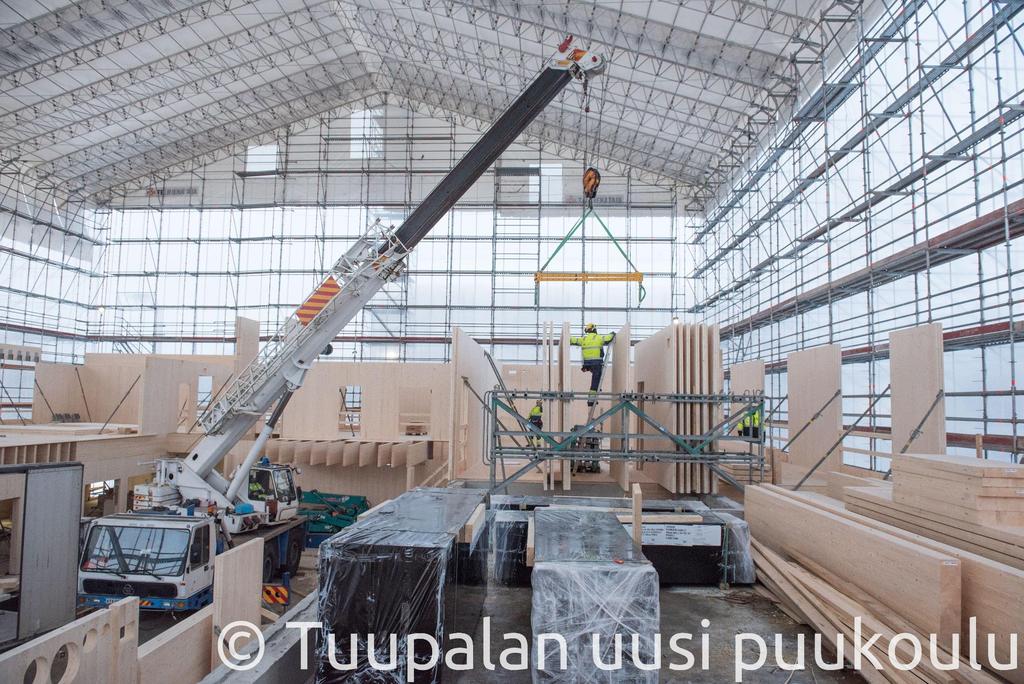

34 Sääsuojaus teltan avulla! Photos: Tiia Sorsa, Reponen Oy

35 Pilari-palkki järjestelmä Photos: Metsä Wood

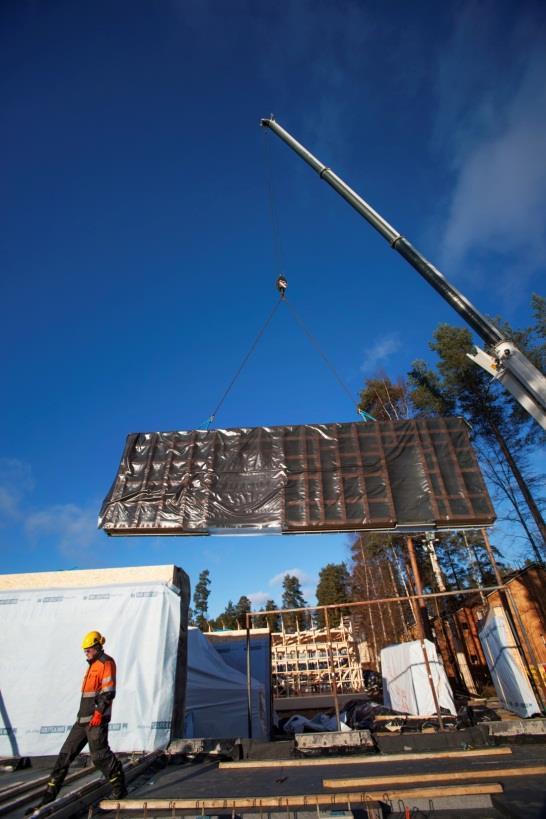

36 Tilaelementtirakentaminen

37 CLT (CROSS LAMINATED TIMBER ) Photos: Stora Enso

38

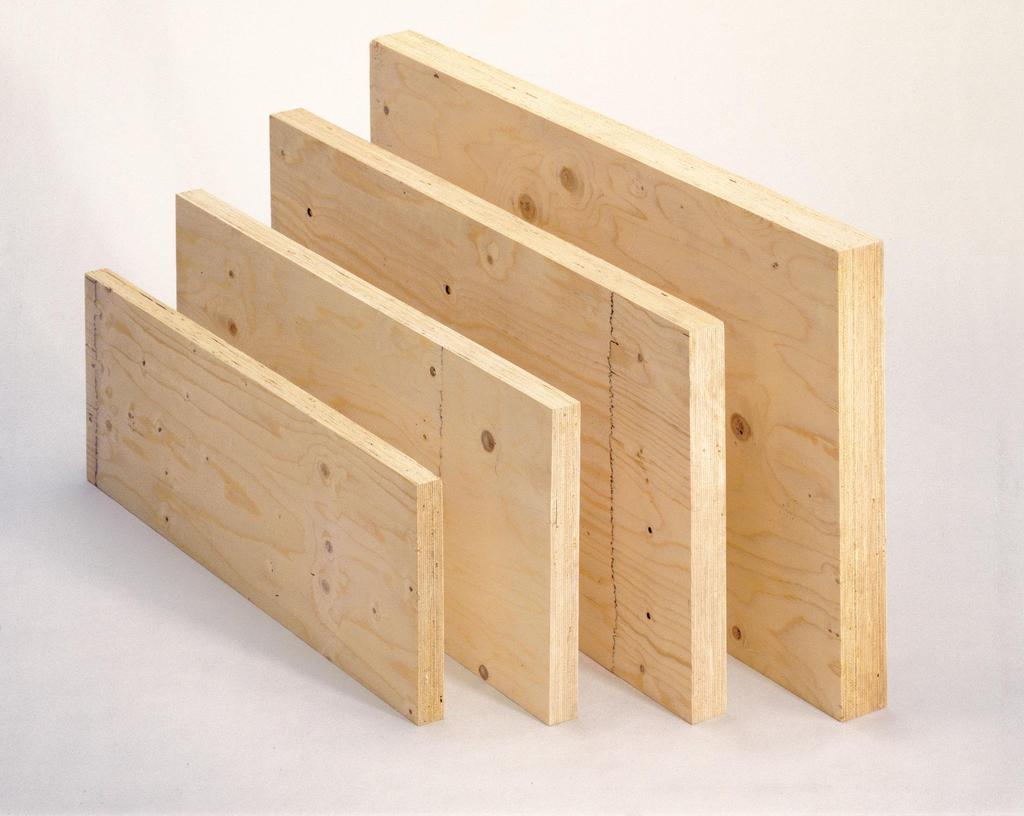

39 LVL (LAMINATED VENEER LUMBER) Viilupuu Photo: Metsä Wood

40

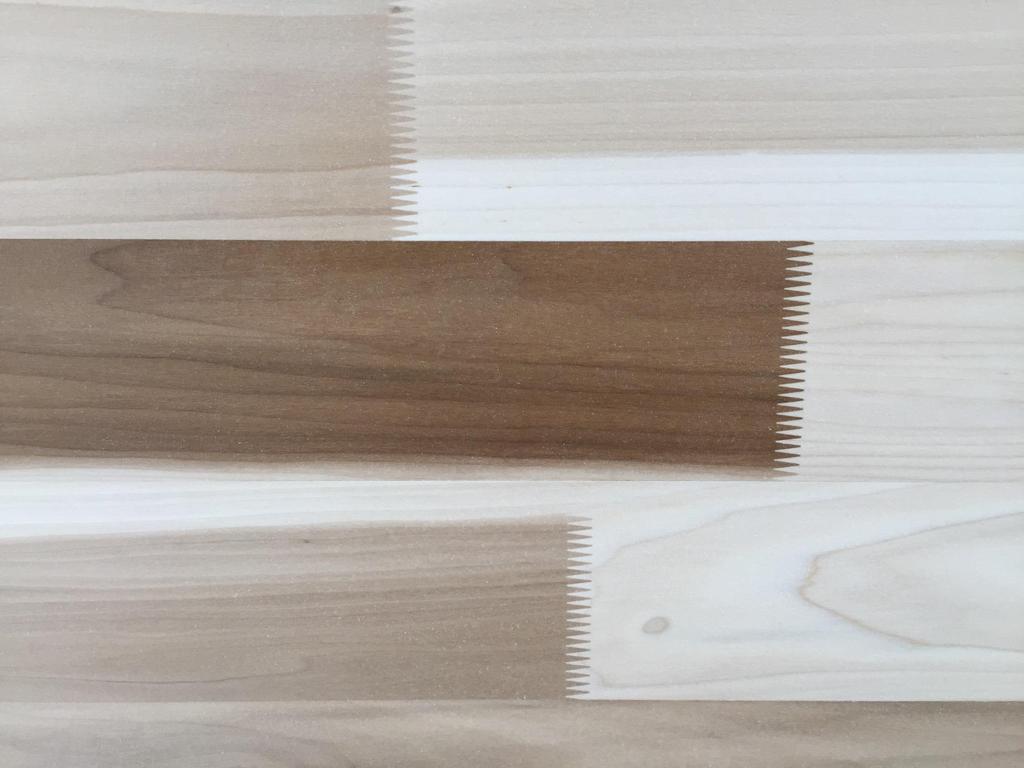

41 Uudet teolliset hirret Lamellihirsi Painumaton hirsi

42 Arkkitehtitoimisto Pekka Lukkaroinen Oy Kuva: Raimo Ahonen

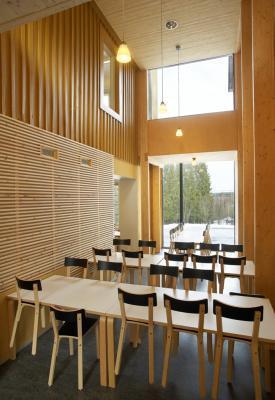

43 Puu kiinnostaa erityisesti sisäilmavaikutusten vuoksi 1. Hyvä sisäilma. 2. Puisten sisäpintojen terveysvaikutukset. 3. Ekologia. 4. Paikallinen talous. 5. Politiikka. 6. Paikkakunnan imago.

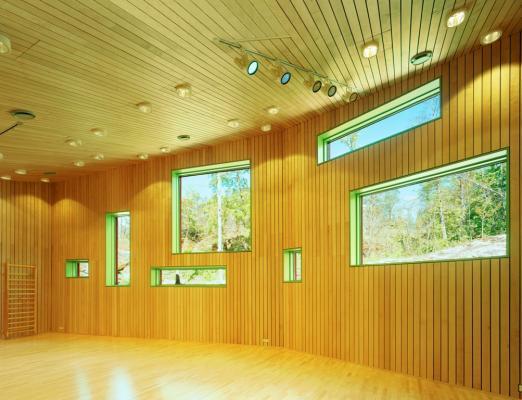

44 Hyödylliset sisäilmavaikutukset

45 Puulla on kosteutta tasaava vaikutus

46 Puisten sisäpintojen fysiologiset ja psykologiset vaikutukset IHMINEN VIETTÄÄ 88 % AJASTAAN SISÄTILOISSA Sydämensyke laskee. Stressitasot alempia ja toipuminen nopeampaa. Sosiaalinen aktiivisuus paranee. Tutkimukset osoitteessa:

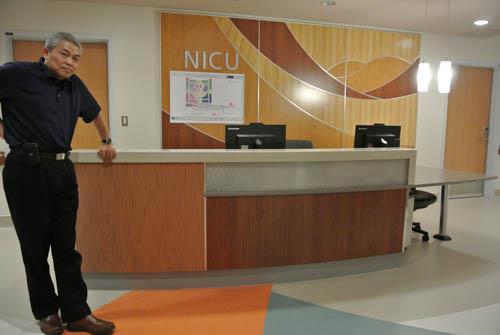

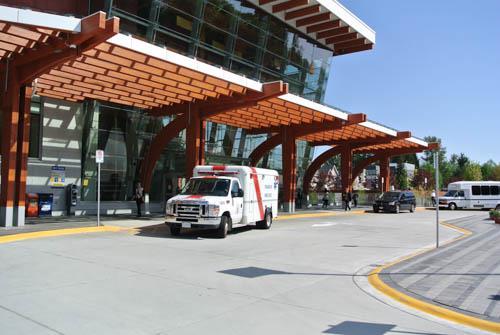

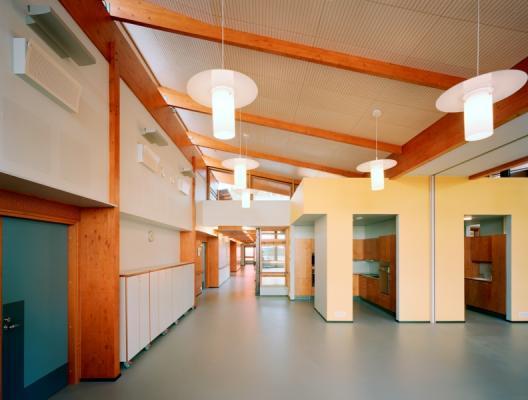

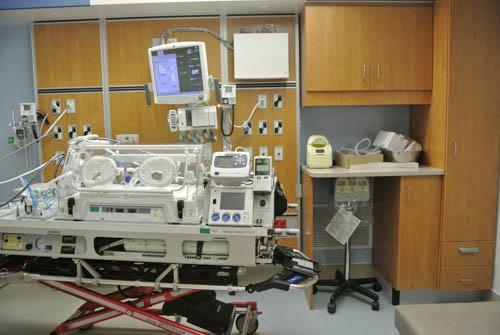

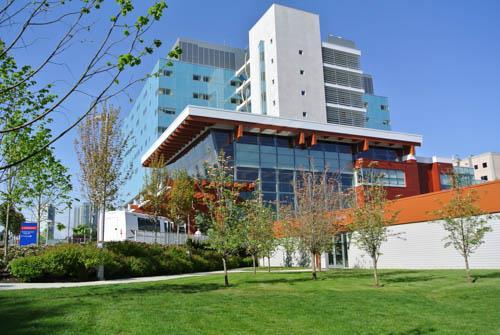

47 Puu kelpaa jopa sairaaloihin SISÄTILOJEN PUUPINNAT JOUDUTTAVAT TOIPUMISTA

48 6H 2 O + 6CO 2 C 6 H 12 O 6 + 6O 2

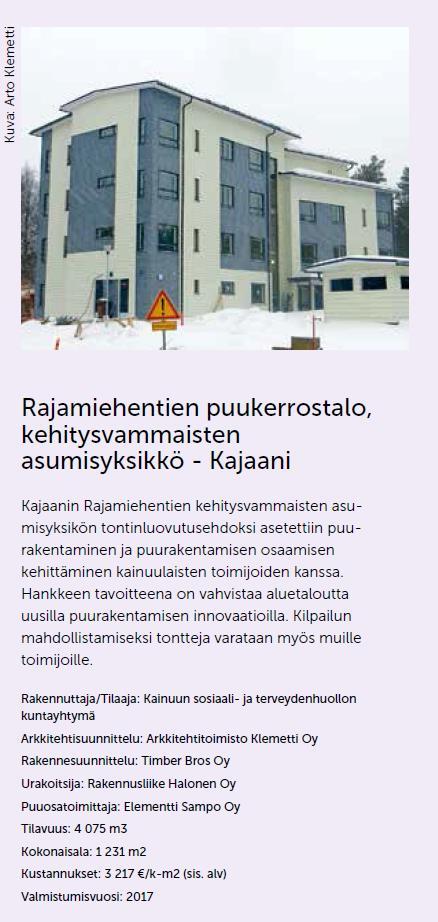

49 Kunnilla on hyvät keinot edistää puun käyttöä rakentamisessa

50 Kuntastrategia Kaavoitus Julkiset hankinnat Maankäyttösopimukset Tontinluovutusehdot

51 Kuntastrategia Kaavoitus Julkiset hankinnat Maankäyttösopimukset Tontinluovutusehdot

52 Kuntastrategia Kaavoitus Julkiset hankinnat Maankäyttösopimukset Tontinluovutusehdot

53 Kuntastrategia Kaavoitus Julkiset hankinnat Maankäyttösopimukset Tontinluovutusehdot

54 Kuntastrategia Kaavoitus Julkiset hankinnat Maankäyttösopimukset Tontinluovutusehdot

55 Kuntastrategia Kaavoitus Julkiset hankinnat Maankäyttösopimukset Tontinluovutusehdot

56

57 Miten eteenpäin? Valtuustoaloite puurakentamisesta Puurakentamisen edistämisen kirjaaminen kuntastrategiaan. Periaatepäätös selvittää puun käytön mahdollisuudet kaikissa julkisissa rakennushankkeissa. Päätös selvittää puun käytön mahdollisuus yksittäisessä hankkeessa. Kunnan/alueen oma puurakentamisohjelma 1. Yhteinen tahtotila ja osapuolten sitouttaminen. 2. Keinoista ja osapuolten rooleista sopiminen, sekä aikataulujen yhteensovittaminen. 3. Tieto- ja osaamistarpeiden selvittäminen ja tyydyttäminen. Toimenpiteet ml. Viestintä.

58 KIITOS! Architect: Studio Puisto Photo: Marc Goodwin
