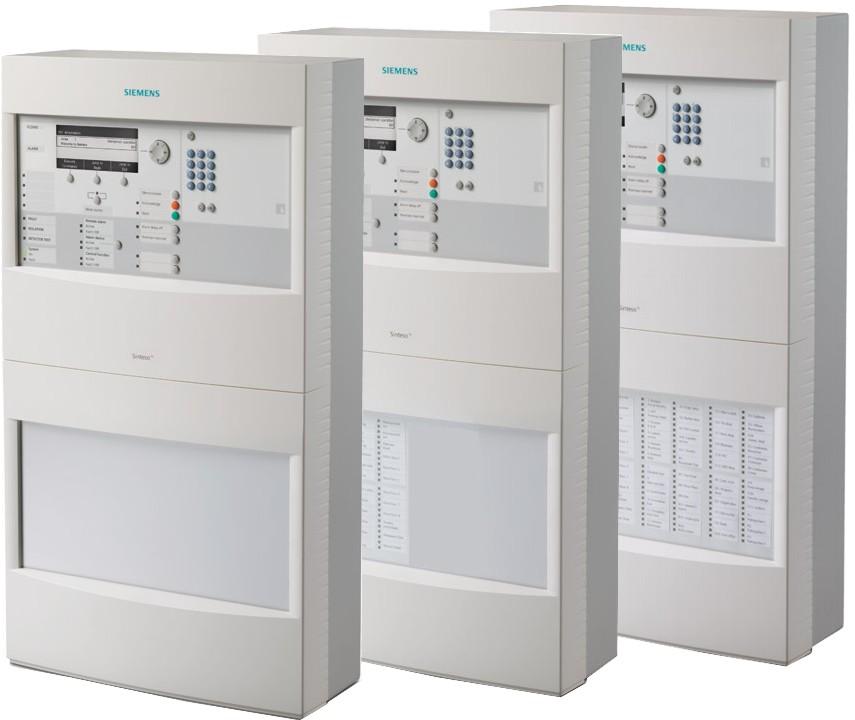

1 FC2040 Paloilmoituskeskus FS20 (MP3.0) Sinteso Kompakti, esikasattu, mikroprosessorilla ohjattu paloilmoituskeskus 504 osoitteelle Paloilmoituskeskus voi olla yksittäinen tai verkotettu Yhteen verkkoon voidaan kytkeä 64 laitteistoa (keskuksia ja käyttölaitteita ) Integroitu vajaatoiminne ominaisuus Varmennettu verkko vajaatoiminne ominaisuudella EN54 mukaan Nopea Ethernet liitäntä Integroitu käyttäjäystävällinen käyttölaite Optiona kirjoitin ja LED-taulut Paikat RS232 ja RS485 sarjaporteille Varavoima aina 72 tuntiin asti Kaikkien FDnet laitteiden automaattinen luku ja tunnistaminen (automaattinen konfigurointi) mahdollistavat välittömästi yksinkertaisen suojauksen ja käytön TM Käsittelee Sinteso ilmaisinsarjan signaaleja Aikaan ja tilanteesta riippuvainen muutos parametriasetuksiin ilmaisimille Palokuntapaneelit, näyttölaitteet ja hälyttimet ilmaisinsilmukassa (FDnet) Joustava ohjelmointi kattaviin sovelluksiin ja ohjauksiin Talletettu tieto voidaan lukea etäyhteydellä Ohjelmiston lataus kaikille prosessorilla ohjatuille keskusyksikön komponenteille

2 Järjestelmäkuvaus 2

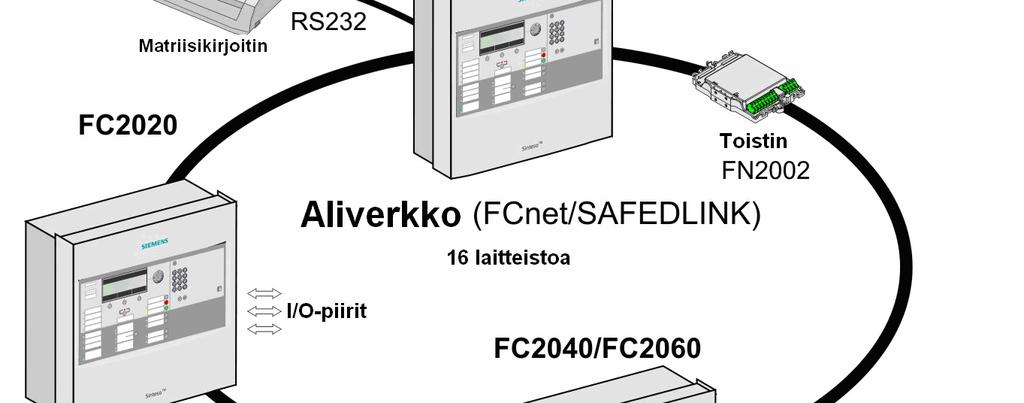

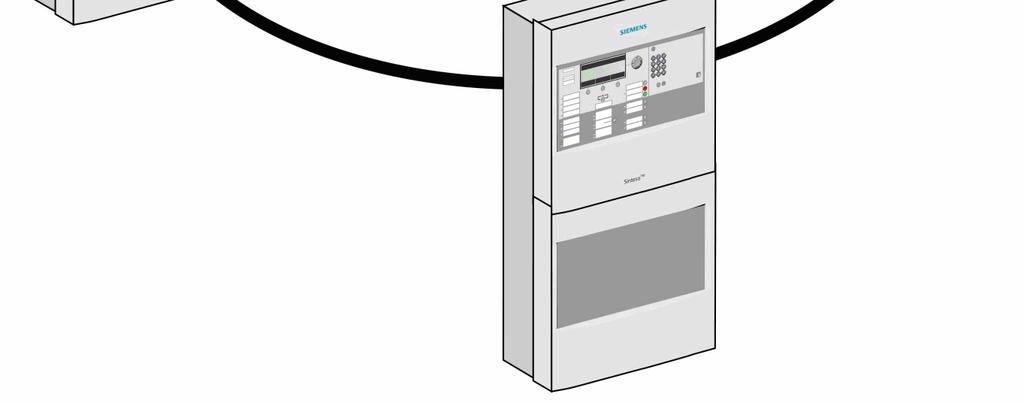

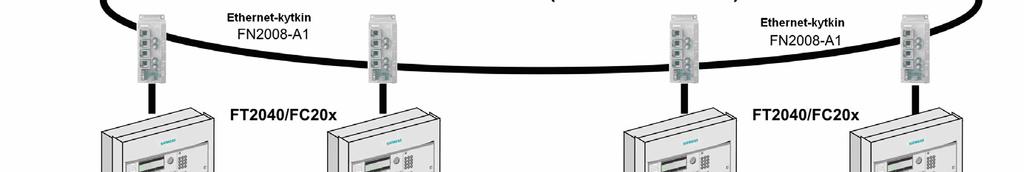

3 Verkkorakenteet Maksimissaan 32 paloilmoituskeskusta ja käyttölaitetta voidaan liittää yhteen aliverkkoon (FCnet/DAFEDLINK) tai maksimissaan 16 laitteistoa, kun aliverkko on liitetty MM8000 valvomojärjestelmään. Käytettäessä optista runkoverkkoa (FCnet/LAN), voidaan 14 ylläkuvattua aliverkkoa (16 laitteistoa kussakin) kytkeä yhteen. Koko verkossa voi olla maksimissaan 64 laitteistoa. Tarkempaa tietoa järjestelmän verkkoratkaisusta löytyy tuote-esitteestä

4 Ominaisuudet TM FC2040 on kompakti paloilmoituskeskus integroidulla käyttölaitteella Sinteso laitteille. Paloilmoituskeskus voi toimia itsenäisesti tai verkottaa useamman keskuksen kanssa. Paloilmoituskeskus ohjelmoidaan Siemensin toimesta käyttäjäystävällisellä ohjelmointityökalulla monipuoliseksi järjestelmäksi. Kaikilla ilmaisinlinjoilla on maavuodon valvonta. Käyttäjätekstien modifiointi suoraan käyttölaitteelta tai ohjelmointityökalulla. Tapahtumamuistiin tallentuu 2000 tapahtumaa eri kriteerein. Automaattinen kesä-/talviajan muutos. Liitäntä Siemensin ylemmäntason järjestelmään. Toiminnalliset elementit Käyttölaite Seuraavat osat on sijoitettu käyttölaitteeseen: CPU moduuli ja käyttölaitteen elektroniikka Ethernet liitäntä Paikat RS232 moduulille ja verkkomoduuleille (SAFEDLINK) Paikka lukkopesälle Nordic Paikka tapahtumakirjoittimelle Liitäntäkortti Seuraavat osat on sijoitettu piirikortille: FDnet ilmaisinsilmukoiden liitännät, ilmoituksensiirron lähdöt (palo/vika), hälytinlähdöt, ohjelmoitavat I/O piirit, valvotut lähdöt palolle ja vialle, liitännät akuille ja jännitesyötölle 2 asennus paikkaa silmukan haaroittimille (FDnet) Teholähde 150 W, varavoima Teholähde syöttää jännitteen laitteistolle ja lataa akut Akut toimivat varavoimana sähkökatkojen aikana Kotelo Kotelon takaseinälle voidaan laittaa asennuslevy muiden laitteiden asennusta varten: 1 jälleenantolaite hätäkeskusta varten 2 hälytinmoduulia (voidaan asentaa myös U-kiskoon TS35) Ohjelmointi Keskus ohjelmoidaan Siemensin toimesta vastaamaan asiakkaan erityistoiveita. Käyttökohteet FC2040 on ideaalinen valinta keskisuuriin sovelluksiin, esim. teollisuus, pankit, toimistorakennukset jne. tai verkottamalla paljon suurempiin kohteisiin. Käyttö Kaikissa paloilmoituskeskuksissa on integroitu käyttölaite. Lisäksi keskusta voidaan operoida erillisellä käyttölaitteella FT2040. Tarkempaa ja lisätietoa esitteestä

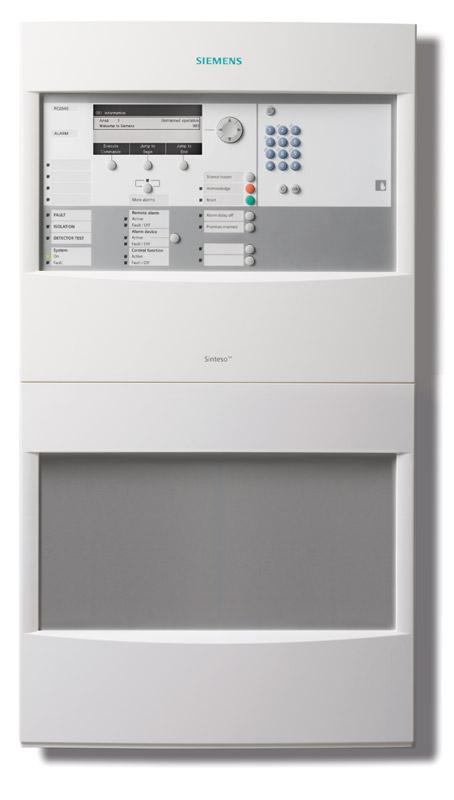

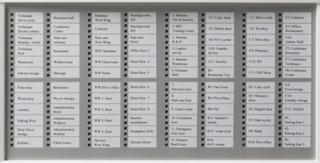

5 FC2040 paloilmoituskeskukset FC2040-AA Kotelo (Comfort) FC2040-BB Paikantamiskaaviokotelolla ja lukkopesällä 4 silmukkaa 4 silmukkaa Teholähde (150 W) Teholähde (150 W) Akkukapasiteetti maks. 26 Ah Akkukapasiteetti maks. 45 Ah Optiot FTO2001-A1 FH2003-A1 FH2005-A1 Tapahtumakirjoitin Kotelo (Comfort) Kotelo (suuri) 430 x 796 x 160 mm 430 x 796 x 260 mm Voidaan asentaa keskuksiin FC2040-AA FC2040-BB RS232 moduuli tulee tilata erikseen Tyhjät kotelot eri käyttötarkoituksiin FH2002-A1 FH2004-A1 Kotelo (Standard) Kotelo (Suuri laajennus) 430 x 398 x 160 mm 430 x 398 x 260 mm Tyhjät kotelot eri käyttötarkoituksiin Esim. lisäakuille, Tila suurille akuille lisätarvikkeille tai 4 x FA2006-A1 (26 Ah) tai tapahtumakirjoittimelle 4 x FA2007-A1 (45 Ah) tai Tila akuille 2 x FA2008-A1 (65 Ah) 2 x FA2003-A1 (7 Ah) tai 2 x FA2004-A1 (12 Ah) tai 2 x FA2005-A1 (17 Ah) tai Esim. lisäakuille, Tila suurille akuille 2 x FA2006-A1 (26 Ah) lisätarvikkeille tai 2 x FA2007-A1 (45 Ah) tai tapahtumakirjoittimelle 2 x FA2008-A1 (65 Ah) Tila akuille 2 x FA2003-A1 (7 Ah) tai 2 x FA2004-A1 (12 Ah) Lisäosat Ulkoinen kirjoitin FCM2006-A1 FCM2007-A1 DL merkkivaloryhmää, 96 merkkivaloryhmää, Matriisikirjoitin kussakin yksi punainen ja keltainen LED kussakin yksi punainen ja keltainen LED RS232 liitännällä RS232 moduuli tulee tilata erikseen 5

6 FC2040 rakenne (Comfort) Peruslaitteet Nimitys Huomautus 1 Takaosa (Comfort) FHA2003-A1 Numerot 1-5 peruslaitteet kaikille FC2040-xx keskuksille, 2 Piirikortti (4-silmukkaa) FCI2004-A1 FC2040-BB sisältää lisäksi numeron 9 nordic 3 Teholähde (SV 24V-150 W) V24230-Z6-A2 4 Verkkosähkön liittimet Tilaa liittimille, relemoduuleille jne. 5 Käyttölaite FCM200x-xx Yhdistetty käyttölaite ja CPU, etulevy mukana 6 Tila akuille 2 x 12 V / 18 Ah Optiot 7 Relemoduuli Z3B171 Releet palo-ohjauksille 8 Tapahtumakirjoitin FTO2001-A1 Tapahtumien tulostus 9 Lukkopesä (nordic) FTO2006-B1 Käyttöoikeuden saaminen avaimella 10 Asennuslevy FHA2007-A1 Esim. lähettimelle 11 Silmukan haaroitin (FDnet) FCI2003-A1 Silmukan haaroittaminen kahdesta neljäksi, osoitemäärä pyssy samana 12 RS485 moduuli (eristetty) FCA2002-A1 Oheislaitteille RS485 portilla 13 RS232moduuli (eristetty) FCA2001-A1 RS232 portti keskuksille 14 Verkkomoduuli (SAFEDLINK) FN2001-A1 Keskusten verkottamiseen 15 Toistin (SAFEDLINK) FN2002-A1 FCnet järjestelmäväylän pidentämiseen, maks. 1 2 laitteiston väliin (asennus tasaiselle pinnalle U-kiskoon TS35 tai koteloon FDCH291/292) 16 Hälytinmoduuli FCA2005-A1 1 perinteisen hälytinlinjan jakamiseksi neljäksi 17 Akku (12 V, 17 Ah, VDS, V0) FI2:PS12170 Varavoima 6

7 21 19" asennussarjat FHA2016-A1 24 Ovikosketinsetti FCA2009-A1 25 Teholähdesetti (150 W, B) FP2005-A1 Asennus kolmannen osapuolen laitekaappeihin Keskuksen kannen valvontaan Lisätehonlähde Tekniset tiedot Verkkojännite Teholähde Käyttöjännite Käyttövirta Akkukapasiteetti Akkujen valvonta Verkkojännitteen valvonta Liitettävät ilmaisimet Linjojen määrä AC V / AC V 150 W VDC maks. 5 A 2 x 12 V, 45 Ah kyllä kyllä Sinteso (FDnet) Silmukat (haaroittimella) tai 4 (8) Päättyvät linjat 8 (16) Osoitteiden määrä maks. 504 Integroidut I/O:t Relelähdöt Ilmoituksensiirto palo 1 Ilmoituksensiirto vika 1 Valvotut lähdöt Palo 1 Vika 1 Hälytinpiirit 2 Vapaasti ohjelmoitavat I/O:t 12 Käyttölaite integroitu Asennuspaikat RS232, RS485 sarjaporteille 2 Asennuspaikat verkostointimoduuleille 2 Asennuspaikat silmukan haaroittimille 2 Asennuspaikkoja kaapelisetille (tiedonsiirto) 2 Hälytinmoduuleja maks. 2 Ethernet-liitäntä RJ45 1 Käyttölämpötila C Varastointilämpötila C Kosteus (ei kondensiota) 95 % suht. Mitat (L x K x S) 430 x 796 x 260 mm Väri Kotelo Vaalean harmaa, RAL 7035 Kansiosa valkoinen, RAL 9010 Suojaluokitus (IEC 60529) IP30 Hyväksynnät VdS G LPCB 126h/05 7

8 Tilaustiedot Tyyppi Tilausnumero Nimitys Paino Paloilmoituskeskukset FC2040-AA A5Q Paloilmoituskeskus (4 silmukkaa) kg FC2040-BB S54400-C3-A2 Paloilmoituskeskus (4 silmukkaa) 26,420 kg Optiot Z3B Relemoduuli 250 VAC / 10 A (1 rele) kg FTO2001-A1 A5Q Tapahtumakirjoitin kg A5Q Vaihtorullat (10 rullaa) kg FTO2006-B1 A5Q Lukkopesä (Nordic) kg FHA2007-A1 A5Q Asennuslevy kg FCI2003-A1 A5Q Silmukan haaroitin (FDnet) kg FCA2002-A1 A5Q RS485 moduuli (eristetty) kg FCA2001-A1 A5Q RS232 moduuli (eristetty) kg FN2001-A1 A5Q Verkkomoduuli (SAFEDLINK) kg FN2002-A1 S24236-B2502-A1 Toistin (SAFEDLINK) kg FCA2005-A1 A5Q Hälytinmoduuli kg FCA2014-A1 A5Q Kaapelisetti (tiedonsiirto) kg FH2002-A1 A5Q Kotelo (Standard) kg FH2004-A1 A5Q Kotelo (Suuri laajennus) kg FH2003-A1 A5Q Kotelo (Comfort) kg FH2005-A1 A5Q Kotelo (Suuri) kg FCM2006-A1 A5Q Lisäosat (2xLED taulu) kg FCM2007-A1 A5Q Lisäosat (4xLED taulu) kg FHA2016-A1 A5Q " asennussetti kg FHA2015-A1 A5Q FM peitelevy 2HU kg Lisäteholähteet FP2003-A1 A5Q Teholähdesetti (70 W) kg FP2004-A1 A5Q Teholähdesetti (150 W) asennettavaksi tyhjään kg koteloon FP2005-A1 A5Q Teholähdesetti (150 W) sarjoitettavaksi kg Verkko (runkoverkko) FN2008-A1 S54400-F94-A1 Ethernet-kytkin kg FN2009-A1 S54400-F95-A1 Palomuuri kg FHA2029-A1 S54400-B79-A1 Asennussetti Ethernet-kytkimelle (Comfort) kg FHA2030-A1 S54400-B81-A1 Asennussetti Ethernet-kytkimelle (Suuri laaj.) kg Akut FA2003-A1 A5Q Akku (12 V, 7 Ah, VDS) kg FA2004-A1 A5Q Akku (12 V, 12 Ah, VDS) kg FA2005-A1 A5Q Akku (12 V, 17 Ah, VDS) kg FA2006-A1 A5Q Akku (12 V, 26 Ah, VDS) kg FA2007-A1 A5Q Akku (12 V, 45 Ah, VDS) kg FA2008-A1 A5Q Akku (12 V, 65 Ah, VDS) kg Ohjelmalisenssit FCA2012-A1 A5Q Lisenssiavain (L1) kg FCA2013-A1 A5Q Lisenssiavain (L2) kg Ulkoinen kirjoitin DL3750+ A5Q Matriisitulostin (Ulkoinen) kg Varaosat A5Q Musta värinauha kirjoittimelle DL kg Siemens Osakeyhtiö PL 60 (Majurinkatu 6) Espoo Puh Fax Copyright Siemens Osakeyhtiö Oikeudet muutoksiin pidätetään. Dokumentti _j_fi_fin Julkaisu
