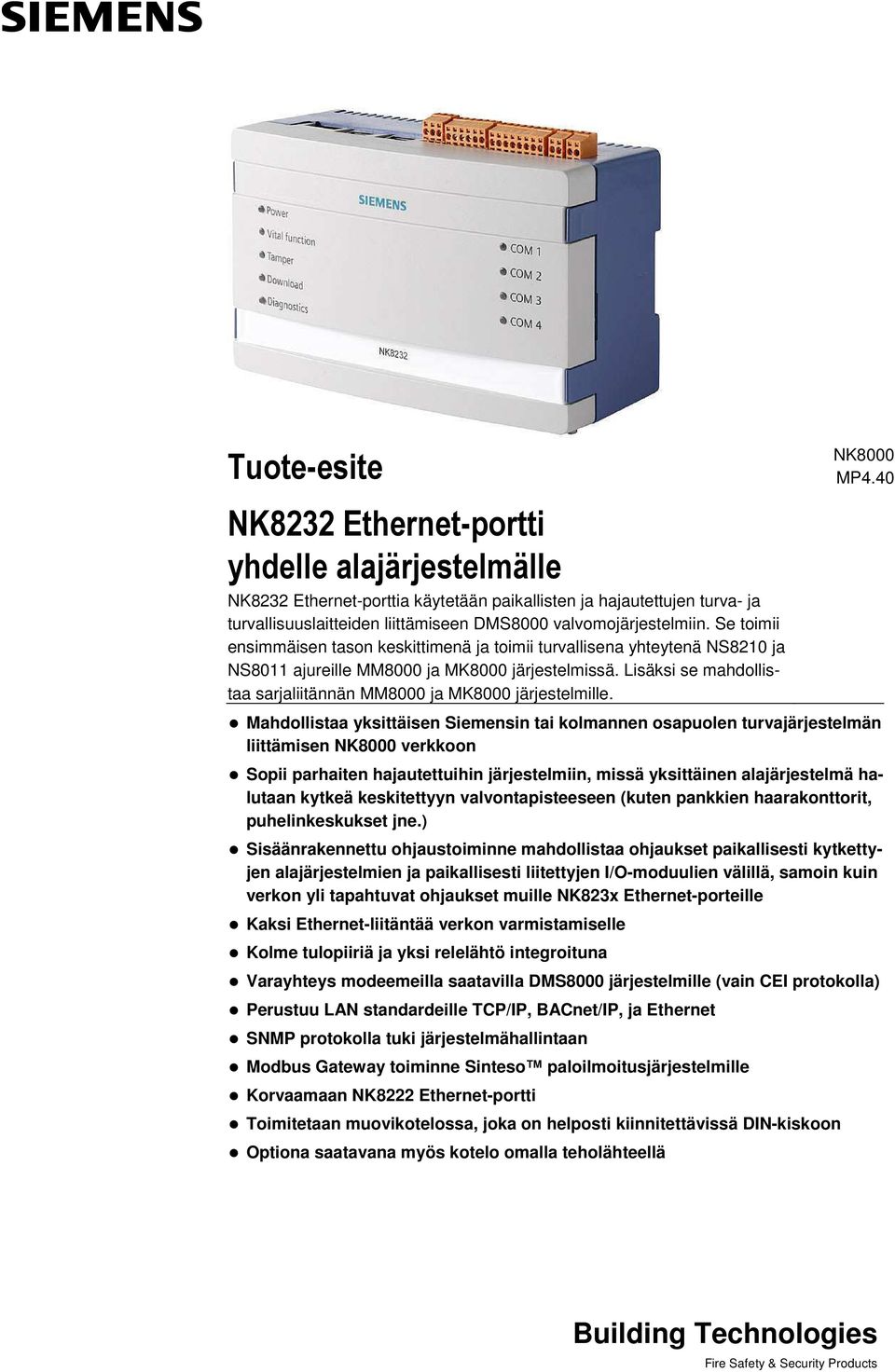

1 Tuote-esite NK8232 Ethernet-portti yhdelle alajärjestelmälle NK8232 Ethernet-porttia käytetään paikallisten ja hajautettujen turva- ja turvallisuuslaitteiden liittämiseen DMS8000 valvomojärjestelmiin. Se toimii ensimmäisen tason keskittimenä ja toimii turvallisena yhteytenä NS8210 ja NS8011 ajureille MM8000 ja MK8000 järjestelmissä. Lisäksi se mahdollistaa sarjaliitännän MM8000 ja MK8000 järjestelmille. NK8000 MP4.40 Mahdollistaa yksittäisen Siemensin tai kolmannen osapuolen turvajärjestelmän liittämisen NK8000 verkkoon Sopii parhaiten hajautettuihin järjestelmiin, missä yksittäinen alajärjestelmä halutaan kytkeä keskitettyyn valvontapisteeseen (kuten pankkien haarakonttorit, puhelinkeskukset jne.) Sisäänrakennettu ohjaustoiminne mahdollistaa ohjaukset paikallisesti kytkettyjen alajärjestelmien ja paikallisesti liitettyjen I/O-moduulien välillä, samoin kuin verkon yli tapahtuvat ohjaukset muille NK823x Ethernet-porteille Kaksi Ethernet-liitäntää verkon varmistamiselle Kolme tulopiiriä ja yksi relelähtö integroituna Varayhteys modeemeilla saatavilla DMS8000 järjestelmille (vain CEI protokolla) Perustuu LAN standardeille TCP/IP, BACnet/IP, ja Ethernet SNMP protokolla tuki järjestelmähallintaan Modbus Gateway toiminne Sinteso paloilmoitusjärjestelmille Korvaamaan NK8222 Ethernet-portti Toimitetaan muovikotelossa, joka on helposti kiinnitettävissä DIN-kiskoon Optiona saatavana myös kotelo omalla teholähteellä

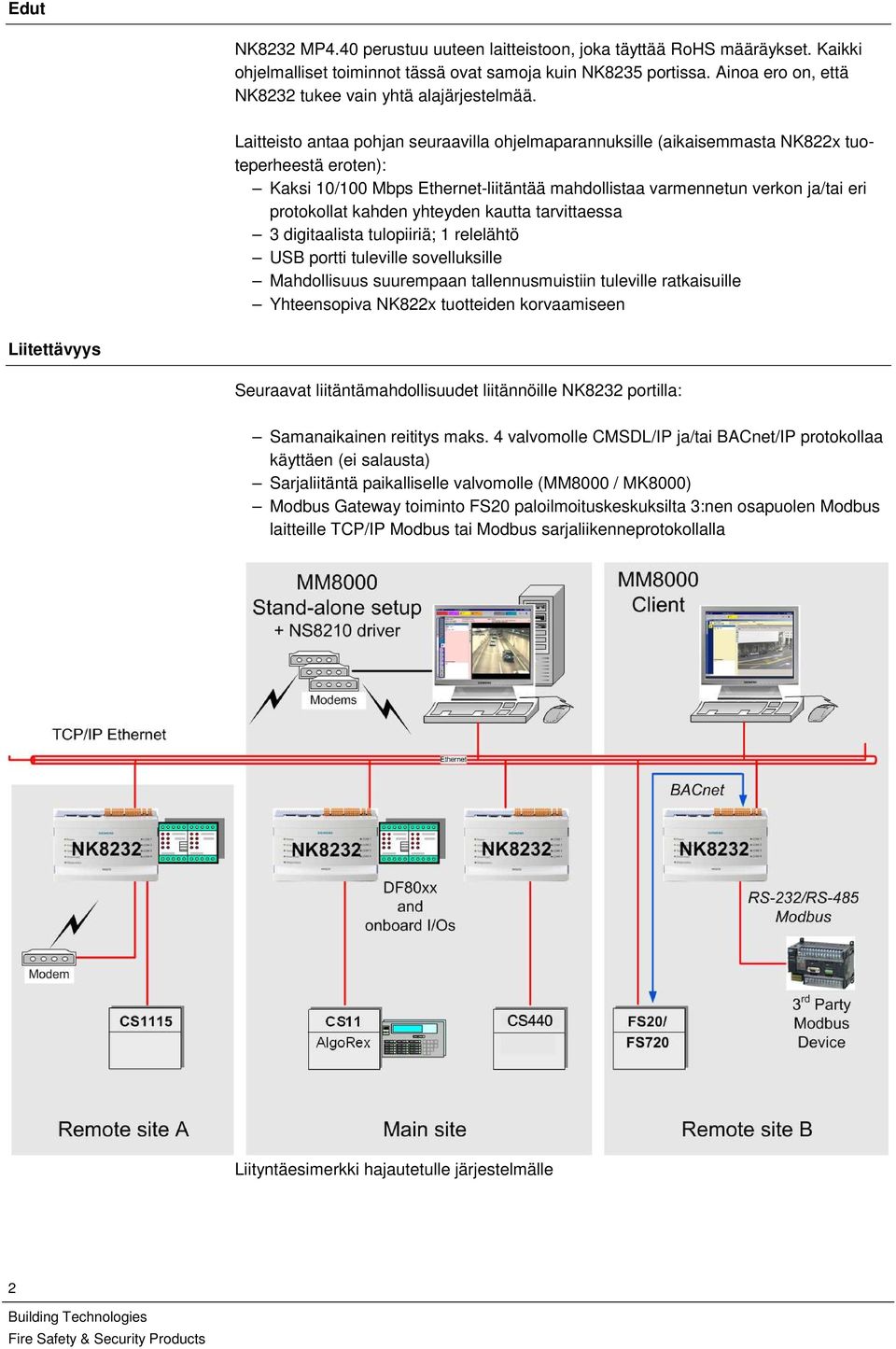

2 Edut NK8232 MP4.40 perustuu uuteen laitteistoon, joka täyttää RoHS määräykset. Kaikki ohjelmalliset toiminnot tässä ovat samoja kuin NK8235 portissa. Ainoa ero on, että NK8232 tukee vain yhtä alajärjestelmää. Laitteisto antaa pohjan seuraavilla ohjelmaparannuksille (aikaisemmasta NK822x tuoteperheestä eroten): Kaksi 10/100 Mbps Ethernet-liitäntää mahdollistaa varmennetun verkon ja/tai eri protokollat kahden yhteyden kautta tarvittaessa 3 digitaalista tulopiiriä; 1 relelähtö USB portti tuleville sovelluksille Mahdollisuus suurempaan tallennusmuistiin tuleville ratkaisuille Yhteensopiva NK822x tuotteiden korvaamiseen Liitettävyys Seuraavat liitäntämahdollisuudet liitännöille NK8232 portilla: Samanaikainen reititys maks. 4 valvomolle CMSDL/IP ja/tai BACnet/IP protokollaa käyttäen (ei salausta) Sarjaliitäntä paikalliselle valvomolle (MM8000 / MK8000) Modbus Gateway toiminto FS20 paloilmoituskeskuksilta 3:nen osapuolen Modbus laitteille TCP/IP Modbus tai Modbus sarjaliikenneprotokollalla Liityntäesimerkki hajautetulle järjestelmälle 2

3 Liitännät yläjärjestelmiin BACnet/IP Ethernet Samanaikainen liitäntä useaan valvomoon (maks. 4) Protokolla voidaan yhdistää muiden protokollien kanssa Verkon yli suoritettavat ohjaukset Valvomojärjestelmä varustettu NS8011 BACnet-ajurilla Liitännät alajärjestelmiin Sisäinen rakenne CMSDL/IP on Ethernet Samanaikainen liitäntä useaan valvomoon (maks. 4) Protokolla voidaan jakaa kahden Ethernet-liitännän kautta verkon varmistamiseksi tai yhdistää muiden protokollinen kanssa Valvomojärjestelmä varustettu NS8210 Network-ajurilla CEI 79-5/IP Ethernet ja/tai PSTN TCP/IP Modbus Ethernet CMSDL/ RS232 RS232/RS485 Modbus Vain yksi valvomojärjestelmä Salaus (optio) Protokolla voidaan jakaa kahden Ethernet-liitännän kautta verkon varmistamiseksi Huom.: CEI 79-5/IP ei voida yhdistää muihin protokolliin Modeemi yhteys laajojen alueiden laajennuksille ilman verkkoyhteyttä Valvomojärjestelmä varustettu NS8210 Network-ajurilla Modbus palvelin yhdelle TCP/IP client-kytkennälle Samanaikainen liitäntä valvomoille (1 3:nen osapuolen Modbus laite ja kolme MM8000/MK8000 järjestelmää) Protokolla voidaan yhdistää muiden protokollien kanssa Paikallinen valvomojärjestelmä (MM8000, MK8000) varustettuna NS8012 CDI-Net ajurilla Modbus slave tukee yhtä linkkiä RTU moodilla RS232 tai RS485 linjalla Modbus master laitteelle 1 sarjaliitäntä yhdelle palokeskukselle, kaasuhälytyskeskukselle, rikosilmoittimelle, CCTV laitteelle tai digitaaliselle I/O-järjestelmälle tai 1 Sinteso keskus BACnet/IP protokollalla Suora tuki paikalliselle I/O-järjestelmälle (DF80xx moduulit), maks. 32 valvomatonta tuloa tai 16 valvottua tuloa tai 32 relelähtöä (voidaan asentaa paikalliseen I 2 C väylään) Lisää esimerkkejä liitännöistä dokumentissa DMS8000 Application & Planning Guide (Dokumentti. # A6V ). Paikalliset valvomot MM NS8012 tai MK NS8012 Upstream Upstream device device Upstream device Etävalvomot MM NS8210 MM NS8210 MM NS8210 or MM8000 ja/tai or MK8000 or MK NS8210 MK NS8210 MK NS8210 NS8011 ja/tai NS8210 Maks. 4 valvomojärjestelmää BACnet/IP ja/tai CMSDL/IP protokollilla; TCP/IP Modbus (FS20/FS720) TAI Yksi valvomo CEI 79-5 protokollalla 3 x In 1 x Out 2 x RS232/RS485 Ethernet 1 Ethernet 2 Tehonsyöttö, MPC885 CPU, Flash, RAM, RTC USB NK8232 I²C 1 alajärjestelmä sarjaliikenteellä Katso Tekniset tiedot osiosta tuetut alajärjestelmät Optiona modeemi Useita numeroita (maks. 5) 1 4 DF80xx Tehonsyötön valvonta DF8090 I/O-moduulit DF8020 DF8040 DF8045 DF8046 3

4 NK8232 perustuu teollisuusstandardin MPC885 teho PC:n CPU-yksikköön ja koostuu seuraavista osista: Emokortista jännitesyötöllä, CPU moduulista ja liitäntöjen perusohjelmista Emokortilla: Jännitesyöttö 2 sarjaliitäntää (2 RS232/RS485) Kaksi Ethernet 10/100Base-T liitäntää: Tarjoaa optiona varmennetun verkkoratkaisun CMSDL/IP tai CEI 79-5 protokollille Mahdollistaa BACnet/IP ja/tai CMSDL/IP protokollien jakamisen kahdelle Ethernet liitännälle MPC885 PowerPC CPU moduuli: 64MB RAM 32MB Flash EPROM disk Real Time Clock (RTC LINUX käyttöjärjestelmä BACnet protokollapino I 2 C väylä Diagnostiikka LEDit 3 digitaalista tuloa; 1 relelähtö USB portti (ei toistaiseksi käytössä) Kokoonpanot Perusyksikkö NK Ethernet-liitäntä etävalvomolle 2 sarjaporttia 1 alajärjestelmälle / valvomolle / modeemille Optiot NE8001 Seinään asennettava metallinen kotelo DIN-kiskolla. Sisältää teholähteen. Ensiö: Vac; Toisio: 12Vdc 4A. Ohjelmointi NE8002 DF jännitesyötön valvontamoduuli I 2 C väylään DF DF Seinään asennettava metallinen kotelo DIN-kiskolla. Optio NK8232-portin jännitesyötön valvontaan havaitsemaan jännitesyötön vikoja ja akkujen tilaa. Tätä ei tarvita, jos NK8232 saa jännitteen palo- tai rikosilmoittimelta, jonka jännite on jo valvottu. 8 kosketinlähdön (ei valvottuja) relemoduuli. Maks. 4 DF8020 moduulia voidaan kytkeä suoraan NK8232 Ethernet-porttiin. Tarvittaessa enemmän, tulee käyttää DF8003/CF9003 CPU moduulia yhdessä sarjaportissa. 8 tulopiirin (ei valvottuja) moduuli kosketintulojen vastaanottoon. Maks. 4 DF8040 moduulia voidaan kytkeä suoraan NK8232 Ethernet-porttiin. Tarvittaessa enemmän, tulee käyttää DF8003/CF9003 CPU moduulia yhdessä sarjaportissa.. DF valvotun tuloon moduuli avautuville kosketintuloille. Maks. 4 DF8045 moduulia voidaan kytkeä suoraan NK8232 Ethernetporttiin. Tarvittaessa enemmän, tulee käyttää DF8003/CF9003 CPU moduulia yhdessä sarjaportissa. DF valvotun tuloon moduuli sulkeutuville kosketintuloille. Maks. 4 DF8045 moduulia voidaan kytkeä suoraan NK8232 Ethernetporttiin. Tarvittaessa enemmän, tulee käyttää DF8003/CF9003 CPU moduulia yhdessä sarjaportissa. NK8021 Analoginen modeemin yleiseen puhelinverkkoon (PSTN) NK8232 ohjelmoidaan Composer ohjelmointityökalulla. Ohjelman käyttö vaatii erillisen lisenssin. Ohjelmointiohjelmalla määritellään liitynnät sekä ohjaukset (AND, OR, XOR ja NOT kombinaatioilla). NK82xx tukee kahta ohjelmanajotapaa konfiguroinnin ajamiseksi Ethernet-porttiin: Vakiotapaa, joka perustuu FTP protokollaan (oletus) tai Suojattua tapaa, joka tukee todennusta ja kryptausta 1 Rajoitus: 4 DF80xx moduulia kaikkiaan eri kombinaatioissa. 4

5 Ohjaukset Ohjaukset on mahdollista tehdä NK8232 porttiin kytketyn keskuksen ja paikallisen I/Omoduulin ja integroitujen I/O-piirien välillä. Tulevat viestit aktivoivat yhden tai useamman ohjauskäskyn alakeskukselle tai I/O-moduulille. Verkon yli tapahtuvat ohjaukset BACnet/IP-avulla ovat mahdollisia alajärjestelmien välillä, jotka on kytketty toisiin NK8232, NK8235, tai NK8225 portteihin. Nämä ohjaukset ovat turvallisempia, kuin ohjaukset ja sekvenssit valvomotasolla. Huom.: Tulevia viestejä voidaan yhdistää loogisilla operaattoreilla AND, OR, XOR, ja NOT. Määrittelyt tehdään Composer-ohjelmalla ja ajetaan NK8232 Ethernet-porttiin. Paikalliset ja verkon yli tapahtuvat ohjaukset NK8232 Ethernet-portilla Huom.: Katso Tekniset tiedot osasta sivulta 7, mitkä alajärjestelmät tukevat paikallisia ja verkon yli tapahtuvia ohjauksia. DF8090 Tehonsyötön valvontamoduuli DF8090 on valinnainen ulkopuolinen moduuli, joka voidaan asentaa I 2 C väylään valvomaan NK8232 portin tehon syöttöä. Se havaitsee tilat, jotka ilmaistaan DF8090 moduulissa (LED:it), ja raportoidaan NK8232 portille I 2 C väylän kautta. Katso sivulta 9 DF8090 tekniset tiedot. DF8090 voidaan asentaa DIN-kiskoon, NK8232 portin viereen. 5

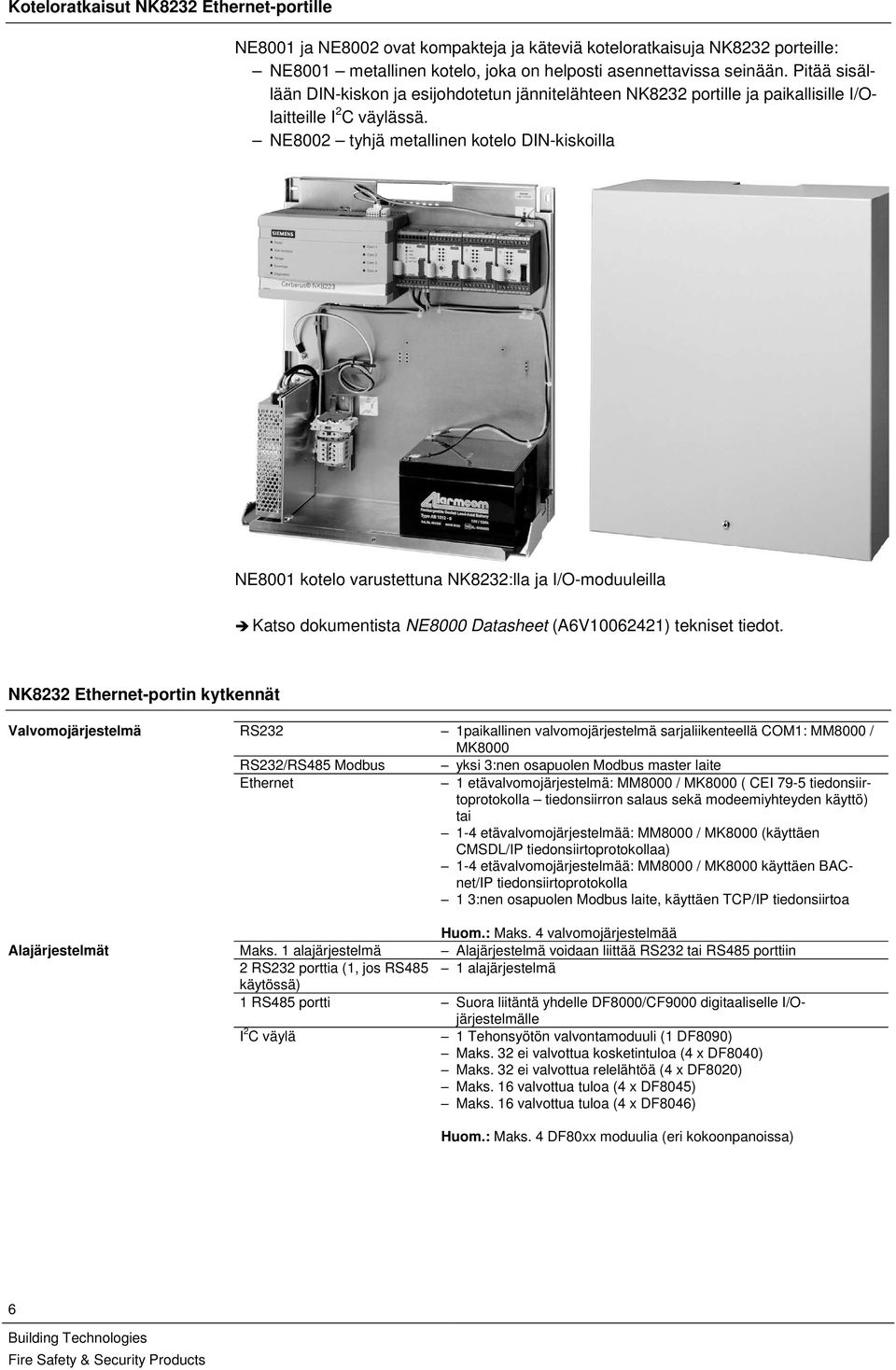

6 Koteloratkaisut NK8232 Ethernet-portille NE8001 ja NE8002 ovat kompakteja ja käteviä koteloratkaisuja NK8232 porteille: NE8001 metallinen kotelo, joka on helposti asennettavissa seinään. Pitää sisällään DIN-kiskon ja esijohdotetun jännitelähteen NK8232 portille ja paikallisille I/Olaitteille I 2 C väylässä. NE8002 tyhjä metallinen kotelo DIN-kiskoilla NE8001 kotelo varustettuna NK8232:lla ja I/O-moduuleilla Katso dokumentista NE8000 Datasheet (A6V ) tekniset tiedot. NK8232 Ethernet-portin kytkennät Valvomojärjestelmä RS232 1paikallinen valvomojärjestelmä sarjaliikenteellä COM1: MM8000 / MK8000 RS232/RS485 Modbus yksi 3:nen osapuolen Modbus master laite Ethernet 1 etävalvomojärjestelmä: MM8000 / MK8000 ( CEI 79-5 tiedonsiirtoprotokolla tiedonsiirron salaus sekä modeemiyhteyden käyttö) tai 1-4 etävalvomojärjestelmää: MM8000 / MK8000 (käyttäen CMSDL/IP tiedonsiirtoprotokollaa) 1-4 etävalvomojärjestelmää: MM8000 / MK8000 käyttäen BACnet/IP tiedonsiirtoprotokolla 1 3:nen osapuolen Modbus laite, käyttäen TCP/IP tiedonsiirtoa Huom.: Maks. 4 valvomojärjestelmää Alajärjestelmät Maks. 1 alajärjestelmä Alajärjestelmä voidaan liittää RS232 tai RS485 porttiin 2 RS232 porttia (1, jos RS485 1 alajärjestelmä käytössä) 1 RS485 portti Suora liitäntä yhdelle DF8000/CF9000 digitaaliselle I/Ojärjestelmälle I 2 C väylä 1 Tehonsyötön valvontamoduuli (1 DF8090) Maks. 32 ei valvottua kosketintuloa (4 x DF8040) Maks. 32 ei valvottua relelähtöä (4 x DF8020) Maks. 16 valvottua tuloa (4 x DF8045) Maks. 16 valvottua tuloa (4 x DF8046) Huom.: Maks. 4 DF80xx moduulia (eri kokoonpanoissa) 6

7 Tekniset tiedot NK8232 Ethernet-portti Linjat paikalliselle valvomolle 1 RS232 Tiedonsiirtoprotokolla: CMSDL Valvomojärjestelmä (vain yksi): MM8000 tai MK8000 evarustettuna NS8012 CDI-Net ajurilla 1 RS232/RS485 Modbus sarjaprotokolla (RTU) yksi 3:nen osapuolen Modbus master-laite 9600 baudia Linjat etävalvomolle Kaksi Ethernet IEEE liitäntää Tiedonsiirtoprotokolla: BACnet/IP Valvomojärjestelmä (maks. 4): MM8000 ja/tai MK8000 varustettuna NS8011 Network ajurilla (tukee maks. 64 NK823x porttia tai muita BACnet laitteita) ja/tai Tiedonsiirtoprotokolla: CMSDL/IP Valvomojärjestelmä (maks. 4): MM8000 ja/tai MK8000 varustettuna NS8210 Network ajurilla (tuki maks. 500 NK823x portille) ja/tai TCP/IP Modbus protokolla Modbus Gateway Sinteso Yksi 3:nen osapuolen Modbus client tai Tiedonsiirtoprotokolla: CEI 79-5 type A ja type B Valvomojärjestelmä (vain yksi): MM8000 tai MK8000 varustettuna NS8210 Network ajurilla (tuki maks. 500 NK823x portille) FEAL 64-bittinen salaus Tuki modeemilinjoille (type A) 10/100 Mbit/s Huom.: Mahdollistaa varmennetun verkkoratkaisun CMSDL/IP tai CEI 79-5 protokollille Huom.: Maks. neljä valvomoa kaikkiaan Huom.: Jos tarkoitus liittää yli 100 NK823x porttia, ole yhteydessä Siemensiin Huom: Modbus valvomon toiminta saatavilla lisäpektilla. Modeemiyhteydet etävalvomolle (backup-yhteys) Linjat alajärjestelmille 1 RS232 Maks. 5 puhelinnumeroa 1 RS232 linjaa, protokolla ja siirtonopeudet ohjelmoidaan NK8000 ohjelmalla (Composer): BACnet/IP: FS20 Sinteso Cerban protokolla CS11 AlgoRex, CZ10, CZ12, CS4, CS440, CC60 CNDL protokolla: CS1115 Intrunet sarjaliikenneprotokolla: SI410/420 ISO1745 protokolla: Cerloop MK7022 kytkennällä: CS11 AlgoRex, CZ10, CZ12, CS4, CS440, CC60, STT11, STT20, STT2410, DMS7000 yksiköt CMXDL protokolla: DF8003 CMXDL protokolla: CF9003 Burle protokolla: Philips-Burle CDDL/CDSF: CP100 CDDL/CDSF: Siemens SIMATRIX CDDL/CDSF: muut laitteet Modbus: Fibrolaser, SIMATIC S7 ja muut VBF: SIGMASYS, D100 Autronica protokolla: Autronica BSxxx Siemens 3964(R) protokollal: LIST SCU 2000 MAXSYS protokolla: MAXSYS PC601 NK8021 analoginen modeemi Siemens M20 tai MC35i GSM modeemi Huom.: modeemiyhteydet eivät ole toistaiseksi yhteensopivia verkon yli tapahtuville ohjauksille Ethernet (katso rajoitukset 2 ) RS232: 300 tai 600 baudia RS232: 9600 baudia RS232: 9600 baudia RS232: 1200 tai 2400 baudia RS485: baudia RS485: 9600 baudia RS232: 9600 baudia RS232: 600 baudia RS232: 2400 baudia RS232: 9600 baudia RS232: baudia RS232: 9600 baudia oletus; muutettavissa RS232: 1200 baudia RS232/RS485: 9600 baudia RS232: baudia 2 FS20 järjestelmärajoitukset NK8000 liitännöissä: DMS8000 tai Modbus valvomo (kumpi tahansa, mutta ei samaan aikaan): maks. 10,000 osoitetta ja 16 FS20 laitteistoa FCnet/SAFEDLINK verkossa tai 4 laitteistoa FCnet/Ethernet verkossa DMS8000 ja Modbus valvomo (molemmat samanaikaisesti): maks. 5,000 osoitetta ja 8 FS20 laitteistoa FCnet/SAFEDLINK verkossa tai 4 laitteistoa FCnet/Ethernet verkossa 7

8 Ohjaukset Ethernet liikennöinti Ohjelmoitavat ohjaukset sisältävät yhden tai useamman liipaisun (tapahtumat kentältä) ja yhden tai useamman vaikutuksen (ohjauskäskyt ulospäin). Ohjaukset ovat mahdollisia paikallisesti kytkettyjen kytketyn alajärjestelmän ja I/O-moduulien (integroitujen tai DF80xx moduulin kytkettyjen) välillä ja verkon yli alajärjestelmien välillä, jotka kytketty toisiin NK8232, NK8235 tai NK8225 portteihin. Alajärjestelmät, jotka tukevat paikallisia ja verkon yli tapahtuvia ohjauksia: FS20 Sinteso, CS11 AlgoRex, CS1115, SI410/420 Intrunet, DF8000/CF9000, DF80xx moduulit, MK7022, Philips-Burle Loogiset kombinaatiot: AND, OR, XOR, NOT Viiveet vaikutuksille: ohjelmoitavissa s Maks. # tyypillisiä ohjauksia: 500 (1-6 ehtoa, 1-4 vaikutusta) Kaikkiaan # kentän pisteitä käytettynä ehtoihin/vaikutuksiin: 5000 Maksimimäärä # datapisteitä/ohjauksia, joita voidaan yhdistää liipaisuissa: 255 Hyvin alhainen kuormitus verkolle: Keep-alive viesti: 1 tyhjä TCP/IP paketti Määräaikainen tunnistus: (vain CEI 79-5 ) kolmen paketin vaihto, joissa maks. 30 tavua Yksittäinen tapahtuma: tavua Huom.: Verkon yli tapahtuvat ohjaukset ovat mahdollisia vain niiden alajärjestelmien välillä, jotka kytketty NK8232, NK8235 ja NK8225 portteihin. NK8222 ja NK8223 eivät tue verkon yli tapahtuvia ohjauksia. Ohjelmoitavissa, oletus joka 30 s Ohjelmoitavissa, oletus joka 10 min. Halinnalliset työkalut SNMP tuki Mahdollistaa kaksi eri tapaa sisäisten tietojen saamiseksi Yleinen: Perus tiedot Ohjelmointi: Pääsy kaikkeen tietoon Liittimet D-liitin 9 nastainen, naarasmalli (sarjaporteille ja modeemilinjoille) RJ-45 liitäntä Ethernet verkkoon Kaapelit RS232 linjat: kaksi paria, suojaamaton parikierretty Cat.3 UTP, maks. 15 m Tehonsyötön vaatimukset Käyttöolosuhteet Mitat Paino Syöttöjännite (DC-jännitesyöttö NK8232-portille) Tehonkulutus (NK8232 ainoastaan) Tehonkulutus (sisältäen4 DF80xx moduulia) NE8001 Lämpötila-alue Kosteus NK8232 kortti NK8232 muovinen kotelo DIN-kiskoon NK8232 NE8001 / sinään asennettava NK8232 muovinen kotelo DIN-kiskoon NK8232 NE Vdc 4.3 W 12V tai 4.8 W 24V 5.1 W 12V tai 6 W at 24V Vac, 50/60Hz 0 50 C % ei kondensiota L x K [mm] 160 x 100 (Euro-koko PCB) L x K x S [mm] 180 x 108* x 80 L x K x S [mm] 385 x 450 x 150 *Liittimiä ei huomioitu kg 8.5 kg (täysin varustettuna) Integroidut tulot 3 digitaalista tuloa NO tai NC kosketintulot tai avoimet kollektoritulot Maks. virta: 7 ma 33Vdc Ylijännitesuojaus tuloissa: 1K V Tulojen yläjänniteraja: 33V Integroidut lähdöt 1 relelähtö Rele kosketin: NO tai NC Maks. 1A 30 Vdc I 2 C lähdöt DF lähdön moduuli (maks. 4 moduulia) Rele kosketin: NO tai NC Maks. 1A 30 Vdc Releen elinikä: sykliä I 2 C tulot DF tulon moduuli (maks. 4 moduulia) NO tai NC kosketintulot tai avoimet kollektoritulot Maks. virta: 7 ma 33Vdc Ylijännitesuojaus tuloissa: 1K V Tulojen yläjänniteraja: 33V I 2 C Input DF tulon moduuli (maks. 4 moduulia) Yleiskäyttöiset normaalisti kiinnin oleville kosketintuloille, valvottu Maks. virta: 7 ma 33Vdc I 2 C Input DF tulon moduuli (maks. 4 moduulia) Norm. auki olevat valvotut tulot Maks. virta: 7 ma 33Vdc Tehonsyötön valvontamoduuli DF8090 Tehonsyötön avlvontamoduuli Valvoon jännitesyöttöä ja akkuja 8

9 Hyväksynnät (CE, FCC mukaisuus) EN EN EN FCC Part 15 Class B EMC emissio EMC immuniteetti LVD (NK82xx kotelossa NE8001) EMC emissio Hävittäminen Tämä laite pitää sisällään sähköisiä komponentteja. Laitetta ei saa hävittää kotitalousjätteen mukana. Voimassa olevia paikallisia asetuksia tulee noudattaa. Tekniset tiedot DF8090 Jännitesyötön valvontamoduuli DF8090 Jännitesyötön valvontamoduuli Verkkovika: 220 Vac puuttuu Alhainen akkujännite Teholähteen vika: vika AC/DC muuntimessa Akkusulake palanut Akku: 12V, maks. 27 Ah Akkusulake on moduulin DF8090 sisällä Mikrosulake tyyppiä: MSF 3.15A/250V Muut tuotteet NK8235 Ethernet-portti (korvaa tuotteet NK8223, NK8225) NK8237 Modbus Gateway Sinteso paloilmoitusjärjestelmille NS8210 Network ajuri (MM8000, MK8000) (CMSDL/IP ja CEI 79-5 protokolla) NS8011 Network ajuri (MM8000, MK8000) (BACnet/IP protokolla) NS8012 CDI-Net ajuri (MM8000, MK8000) (CMSDL sarjaliitännän protokolla) MM8000 MK8000 WW8000 DF8000 / CF9000 I/O-järjestelmä Valvomo-ohjelmisto OPC palvelin Composer IO/-järjestelmä (digitaalisille I/O-moduuleille DF8020, DF8040, DF8045, DF8046) Tilaustiedot NK8232 Ethernet-portti yhdelle alajärjestelmälle S54461-C2-A3 NK Etherne-portti, yksi alajärjestelmä 2 Ethernet-liitäntää valvomojärjestelmille 2 sarjaporttia yksittäiselle alakeskukselle ( paikalliselle valvomolle / modeemille NK823x HW lisävarusteet A6E NE8001 Seinään asennettava metallinen kotelo DIN-kiskolla A6E NE8002 Seinään asennettava metallinen kotelo DIN-kiskolla Kotelo pitää sisällään esijohdotetun jännitelähteen Tulo: 220 VAC; lähtö: 12 VDC 3 A Vain kotelo A6E DF8090 Jännitesyötön valvontamoduuli Jännitesyötön ja akkujen valvonta S54461-B4-A1 NKA8011-A1 Asennussarja NK823x A6E NZ8201 NK82xx asennussarja CS11 A6E NZ8203 NK82xx asennussarja SI410 Huom.: Kaapeli välille SI410/420 - NK82xx tulee tilata erikseen turvatuotepuolelta ( SAQ18 Cable link X25 SAQ18) A6E NK8021 NK8021 Analoginen modeemi Analoginen modeemi yleiseen puhelinverkkoon (PSTN) DF8000 Digitaaliset I/O tuotteet A6E DF relelähdön moduuli A6E DF tulopiirin moduuli A6E DF valvottua tuloa Avautuville kosketintuloille, valvotut A6E DF valvottua tuloa Sulkeutuvat kosketintulot, valvotut 9

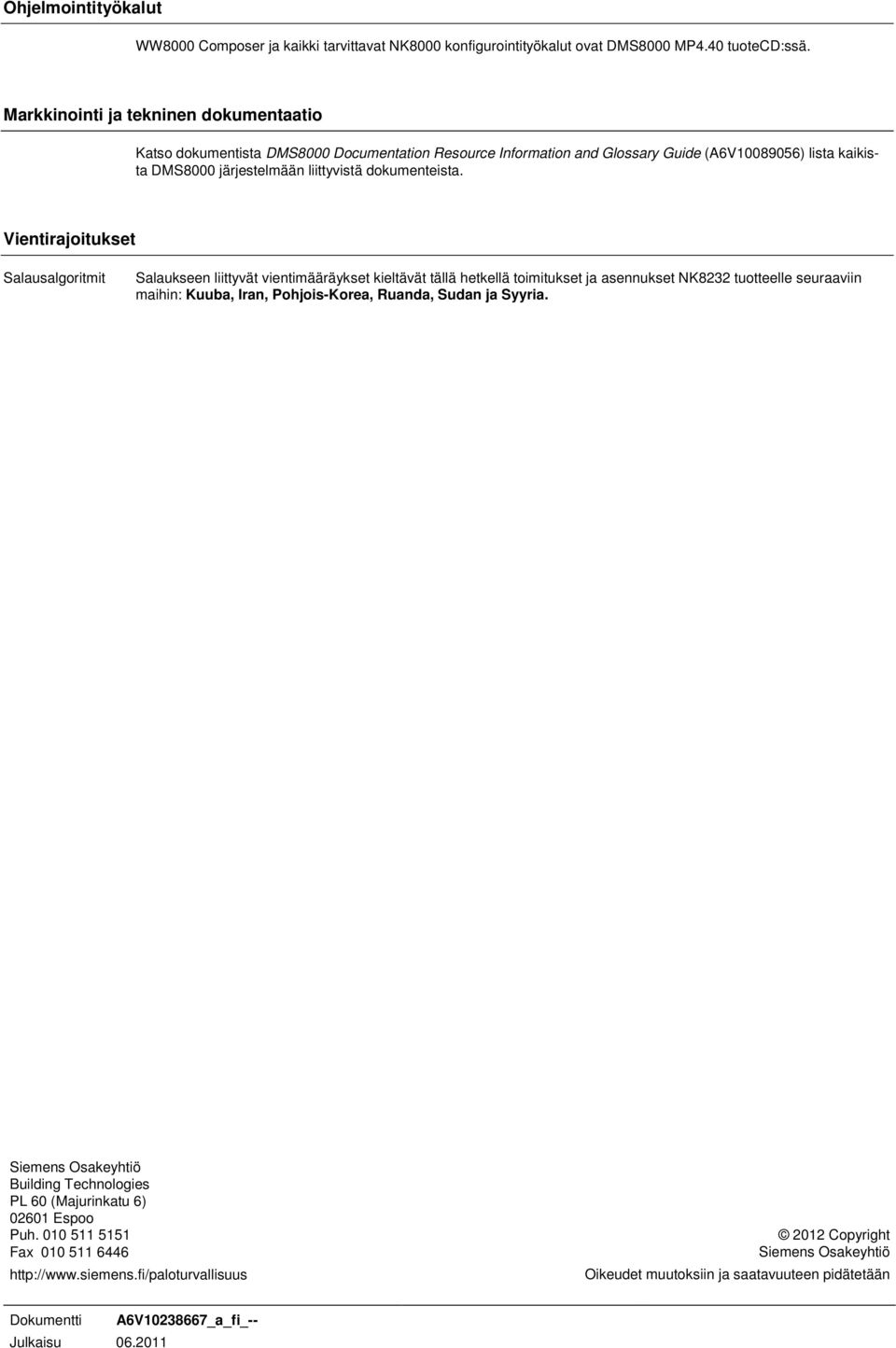

10 Ohjelmointityökalut WW8000 Composer ja kaikki tarvittavat NK8000 konfigurointityökalut ovat DMS8000 MP4.40 tuotecd:ssä. Markkinointi ja tekninen dokumentaatio Katso dokumentista DMS8000 Documentation Resource Information and Glossary Guide (A6V ) lista kaikista DMS8000 järjestelmään liittyvistä dokumenteista. Vientirajoitukset Salausalgoritmit Salaukseen liittyvät vientimääräykset kieltävät tällä hetkellä toimitukset ja asennukset NK8232 tuotteelle seuraaviin maihin: Kuuba, Iran, Pohjois-Korea, Ruanda, Sudan ja Syyria. Siemens Osakeyhtiö PL 60 (Majurinkatu 6) Espoo Puh Fax Copyright Siemens Osakeyhtiö Oikeudet muutoksiin ja saatavuuteen pidätetään Dokumentti Julkaisu A6V _a_fi_--
