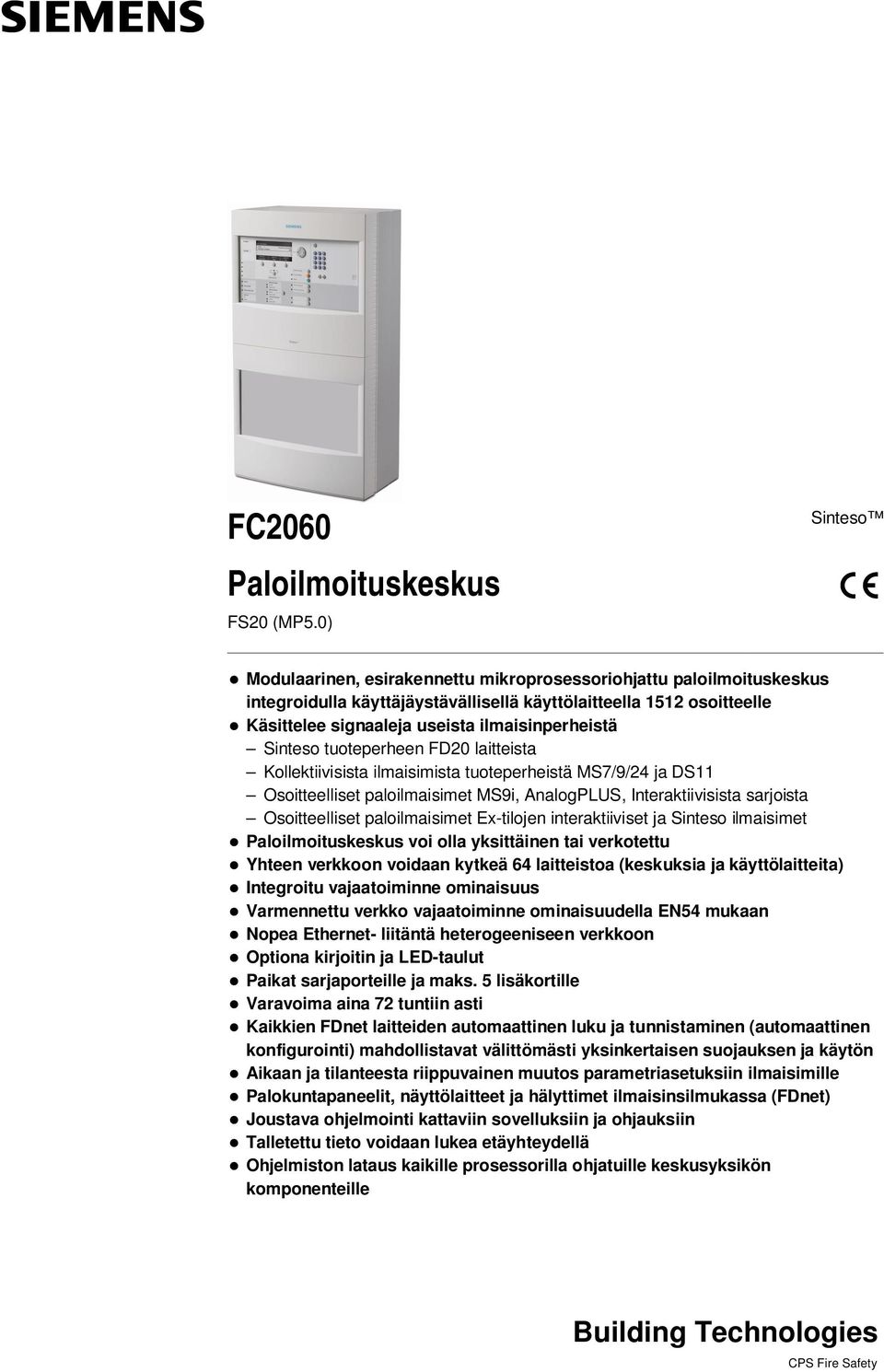

1 FC2060 Paloilmoituskeskus FS20 (MP5.0) Sinteso Modulaarinen, esirakennettu mikroprosessoriohjattu paloilmoituskeskus integroidulla käyttäjäystävällisellä käyttölaitteella 1512 osoitteelle Käsittelee signaaleja useista ilmaisinperheistä Sinteso tuoteperheen FD20 laitteista Kollektiivisista ilmaisimista tuoteperheistä MS7/9/24 ja DS11 Osoitteelliset paloilmaisimet MS9i, AnalogPLUS, Interaktiivisista sarjoista Osoitteelliset paloilmaisimet Ex-tilojen interaktiiviset ja Sinteso ilmaisimet Paloilmoituskeskus voi olla yksittäinen tai verkotettu Yhteen verkkoon voidaan kytkeä 64 laitteistoa (keskuksia ja käyttölaitteita) Integroitu vajaatoiminne ominaisuus Varmennettu verkko vajaatoiminne ominaisuudella EN54 mukaan Nopea Ethernet- liitäntä heterogeeniseen verkkoon Optiona kirjoitin ja LED-taulut Paikat sarjaporteille ja maks. 5 lisäkortille Varavoima aina 72 tuntiin asti Kaikkien FDnet laitteiden automaattinen luku ja tunnistaminen (automaattinen konfigurointi) mahdollistavat välittömästi yksinkertaisen suojauksen ja käytön Aikaan ja tilanteesta riippuvainen muutos parametriasetuksiin ilmaisimille Palokuntapaneelit, näyttölaitteet ja hälyttimet ilmaisinsilmukassa (FDnet) Joustava ohjelmointi kattaviin sovelluksiin ja ohjauksiin Talletettu tieto voidaan lukea etäyhteydellä Ohjelmiston lataus kaikille prosessorilla ohjatuille keskusyksikön komponenteille

2 Järjestelmäkuvaus FDnet 2 integroitua silmukkaa (4 silmukan haaroittimilla) 4 silmukkaa maks. 252 osoitetta per linjakortti Kollektiivinen 8 linjaa per linjakortti MS9i 2 silmukkaa per linjakortti (maks. 100 osoitetta per linjakortti) AnalogPLUS 4 silmukkaa per linjakortti (maks. 512 osoitetta per kortti) Interaktiivinen 1 silmukka per linjakortti (maks.128 osoitetta per kortti) Interaktiivinen Ex 1 päättyvä linja per kortti (maks. 32 osoitetta per kortti) I/O- kortti (ohjelmoitava) I/O- kortti (valvottu kellokortti) 12 vapaasti ohjelmoitavaa tuloa/lähtöä per kortti 8 valvottua hälytinlinjaa tai valvottua lähtöä Kortteja voi valita vapaasti korttikehikkoon, mutta vain 5 korttia per keskus. 2

3 Verkostorakenteet Maksimissaan 32 paloilmoituskeskusta ja käyttölaitetta voidaan liittää yhteen aliverkkoon (FCnet/DAFEDLINK) tai maksimissaan 16 laitteistoa, kun aliverkko on liitetty MM8000 valvomojärjestelmään. Käytettäessä optista runkoverkkoa (FCnet/LAN), voidaan 14 ylläkuvattua aliverkkoa (16 laitteistoa kussakin) kytkeä yhteen. Koko verkossa voi olla maksimissaan 64 laitteistoa. Tarkempaa tietoa järjestelmän verkkoratkaisusta löytyy tuote-esitteestä

4 Ominaisuudet FC2060 on modulaarinen paloilmoituskeskus integroidulla käyttölaitteella suuriin uudiskohteisiin sekä olemassa olevien suurten järjestelmien modernisointiin. FC2060 käsittelee signaaleja Sinteso ilmaisimilta, kollektiivisilta ilmaisimilta (MS7/9/24, DS11,) ja osoitteellisilta ilmaisimilta (MS9i, Interaktiivinen, AnalogPLUS). Integroitu korttikehikko 5 paikalla mahdollistaa FDnet linjakortit, FCL2001-A1 Kollektiiviset linjakortit, FCL2002-A1 MS9i osoitteelliset linjakortit, FCL2003-A1 AnalogPLUS osoitteelliset linjakortit, FCL2005-A1 Interaktiiviset osoitteelliset linjakortit, FCL2006-A1 Interaktiiviset Ex osoitteelliset linjakortit, FCL2007-A1 I/O-kortti, FCI2008-A1 (12 ohjelmoitavaa tuloa/lähtöä) Linjakorttien ja I/O käyttö eri variaatioin on mahdollinen. Korttikehikon kortit voidaan vaihtaa ilman että keskuksen sähköt katkaistaan. Paloilmoituskeskusta voidaan käyttää yhtenä keskuksena tai verkottaa muiden FS20 järjestelmän keskusten kanssa. Paloilmoituskeskus ohjelmoidaan Siemensin toimesta käyttäjäystävällisellä ohjelmointityökalulla monipuoliseksi järjestelmäksi. Käyttäjätekstien modifiointi suoraan käyttölaitteelta tai ohjelmointityökalulla. Maks tapahtumaa voidaan tallentaa ja lukea jokaisesta keskuksesta eri kriteerein. Automaattinen kesä-/talviajan muutos. Liitäntä Siemensin ylemmäntason järjestelmään. Toiminnalliset elementit Käyttölaite Seuraavat osat on sijoitettu käyttölaitteeseen: CPU moduuli ja käyttölaitteen elektroniikka Ethernet- liitäntä Paikat RS232 ja RS485 ja verkkomoduuleille (SAFEDLINK) Paikka lukkopesälle Paikka tapahtumakirjoittimelle Liitäntäkortti Seuraavat osat on sijoitettu piirikortille: FDnet ilmaisinsilmukoiden liitännät, ilmoituksensiirron lähdöt (palo/vika), hälytinlähdöt, ohjelmoitavat I/O piirit, valvotut lähdöt palolle ja vialle, liitännät akuille ja jännitesyötölle 2 paikkaa silmukan haaroittimille (FDnet) Korttikehikko (5 paikkaa) Keskuksen on asennettu korttikehikko, jossa on paikat 5 linjakortille (FDnet, kollektiivinen, MS9i, Interaktiivinen, Interaktiivinen-Ex ja AnalogPLUS) ja/tai I/O kortille. Teholähde 150 W, varavoima Teholähde syöttää jännitteen laitteistolle ja varaa akut Akut toimivat varavoimana sähkökatkojen aikana Kotelo Kotelon takaseinälle voidaan laittaa asennuslevy muiden laitteiden asennusta varten: 1 jälleenantolaite hätäkeskusta varten 2 hälytinmoduulia (voidaan asentaa myös U-kiskoon TS35) 4

5 Ohjelmointi Keskus ohjelmoidaan Siemensin toimesta vastaamaan asiakkaan erityistoiveita. Käyttökohteet FC2060 on ideaalinen keskus suuriin käyttökohteisiin, esim. teollisuuskohteet, toimistorakennukset, jne. Modernisointiratkaisuihin keskus tarjoaa saumattoman vaiheittaisen siirtymisen vanhemmista järjestelmistä Sinteso järjestelmään. Käyttö Kaikissa paloilmoituskeskuksissa on integroitu käyttölaite. Lisäksi keskusta voidaan operoida erillisellä käyttölaitteella FT2040 tai muusta verkossa olevalta keskukselta.. Yksityiskohtaisempaa ja lisätietoa löytyy tuote-esitteestä

6 FC2060 paloilmoituskeskuksesta (modulaarinen) Paloilmoituskeskukset Kotelolaajennukset FC2060-AA FC2060-BB FH2004-A1 FH2005-A1 Kotelo (Large) Kotelo (Large) Kotelo (Large extension) Kotelo (Large) 430 x 398 x 260 mm 430 x 796 x 260 mm Tila suuremmille akuille 2 x FA2007-A1 (45 Ah) tai 2 x FA2008-A1 (65 Ah) tai 2 x FA2009-A1 (100 Ah) 4 silmukkaa Teholähde (150 W) Maks. akkukapasiteetti 45 Ah Korttikehikko (5 paikkaa) Lisäkortit, kuten FDnet, kollektiivinen, MS9i, Interaktiivinen, AnalogPLUS tai I/O kortt Kirjoitin Käyttöliittymän lisäosat Ulkoinen kirjoitin FTO2001-A1 FCM2038-A2 FCM2036-A2 DL3750+ Tila suuremmille akuille 4 x FA2006-A1 (26 Ah) tai 4 x FA2007-A1 (45 Ah) tai 2 x FA2008-A1 (65 Ah) tai 2 x FA2009-A1 (100 Ah) Keskukseen asennettava 48 indikointikenttää 96 indikointikenttää Matriisikirjoitin (ulkoinen) tapahtumakirjotin yksi pun/vih. + kelt. LED yksi pun/vih. + kelt. LED RS232 liitännällä RS232 moduuli tulee Jälkiasennukseen Jälkiasennukseen RS232 moduuli tulee tilata lisäksi tilata lisäksi 6

7 FC2060 rakenne (Large) , 13, 14, 15, 16, 17, Perusosat 1 Kotelo (Large) 2 Liitäntäkortti (4 silmukkaa) 3 Teholähde (SV 24V-150 W) 4 Verkkojännitteen liitäntäpiste TS35 DIN kiskolla 5 Käyttölaite 6 Korttikehikko (5 paikkaa) 7 Tila akuille Lisäosat Rele 8 Tapahtumakirjoitin 9 10 Lukko (Nordic) 11 Asennuslevy 12 Silmukan haaroitin (FDnet) Linjakortti (FDnet) Linjakortti (kollektiivinen) Linjakortti (MS9i) Linjakortti (AnalogPLUS) Linjakortti (Interaktiivinen) Linjakortti (Interaktiivinen-Ex) Tuote FHA2005-A1 FCI2004-A1 V24230-Z6-A5 Kohdat 1-6 > perusosat FCM20xx-xx FCA2008-A1 Yhdistetty käyttölaite ja CPU, sisältää kansiosan FDnet, kollektiivisille, MS9i linjakorteille ja I/O-korteille 2 x 12 V / Ah Z3B171 FTO2001-A1 FTO2006-B1 FHA2007-A1 FCI2003-A1 Rele palo-ohjauksille Tapahtumien tulostamiseen Käyttöoikeuden saaminen Esim. lähettimelle Silmukan haaroittamiseksi 2:sta 4:ään, osoitteiden määrä pysyy samana FDnet linjojen lisäämiseen, 4 silmukkaa 252 osoitteella per linjakortti 8 kollektiiviselle linjalle MS7/9/24, DS11 ilmaisimille 2 osoitteelliselle MS9ilinjalle (maks. 100 osoitetta) 4 osoitteelliselle AnalogPLUS silmukalle 1 osoitteellinen Interaktiivinen silmukka 1 osoitteellinen Interaktiivinen Ex linja FCL2001-A1 FCL2002-A1 FCL2003-A1 FCL2005-A1 FCL2006-A1 FCL2007-A1 Huomautus Tila pistorasialle, releille jne. 7

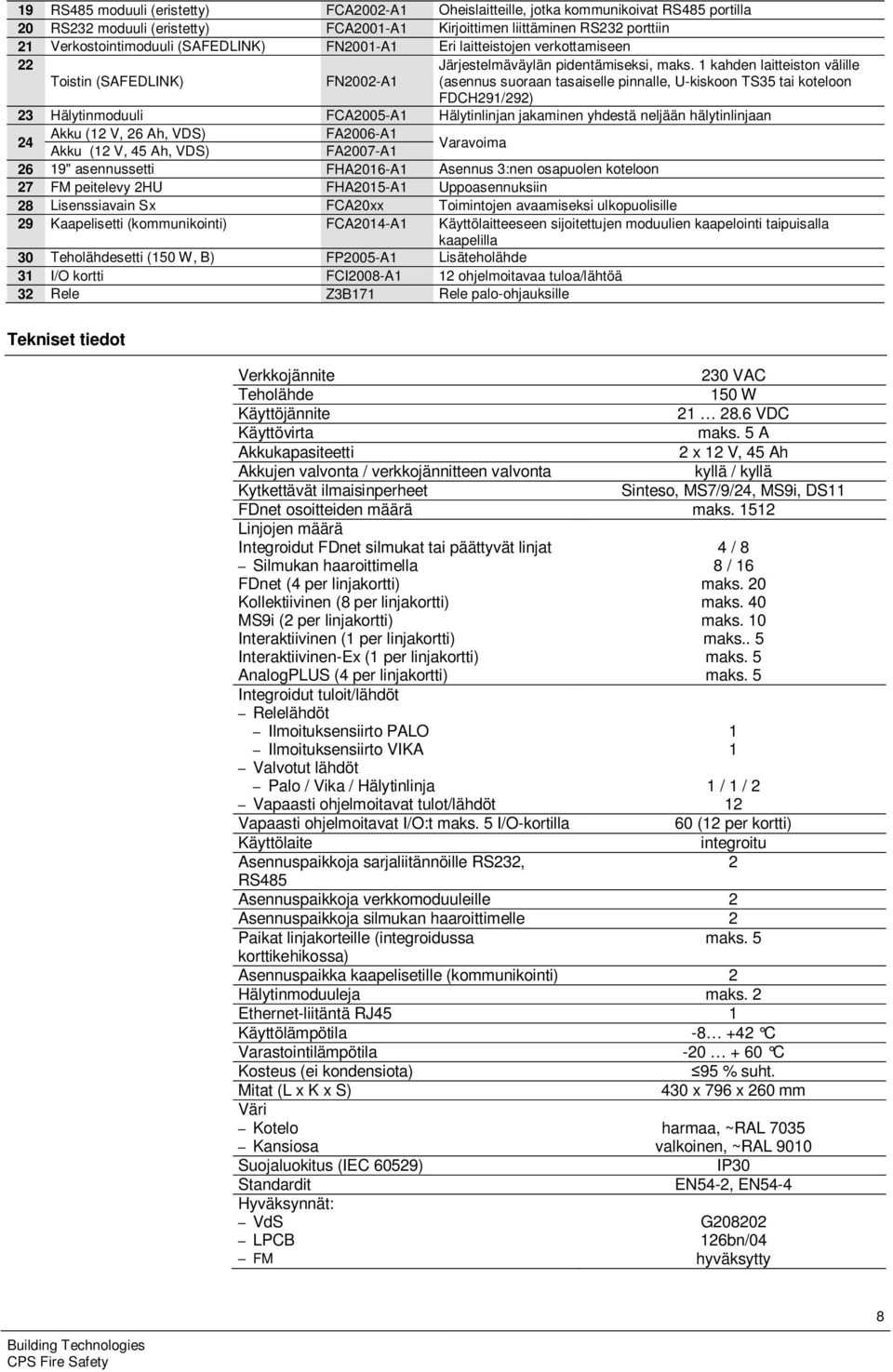

8 19 RS485 moduuli (eristetty) FCA2002-A1 Oheislaitteille, jotka kommunikoivat RS485 portilla 20 RS232 moduuli (eristetty) FCA2001-A1 Kirjoittimen liittäminen RS232 porttiin 21 Verkostointimoduuli (SAFEDLINK) FN2001-A1 Eri laitteistojen verkottamiseen 22 Toistin (SAFEDLINK) FN2002-A1 Järjestelmäväylän pidentämiseksi, maks. 1 kahden laitteiston välille (asennus suoraan tasaiselle pinnalle, U-kiskoon TS35 tai koteloon FDCH291/292) 23 Hälytinmoduuli FCA2005-A1 Hälytinlinjan jakaminen yhdestä neljään hälytinlinjaan 24 Akku (12 V, 26 Ah, VDS) FA2006-A1 Akku (12 V, 45 Ah, VDS) FA2007-A1 Varavoima 26 19" asennussetti FHA2016-A1 Asennus 3:nen osapuolen koteloon 27 FM peitelevy 2HU FHA2015-A1 Uppoasennuksiin 28 Lisenssiavain Sx FCA20xx Toimintojen avaamiseksi ulkopuolisille 29 Kaapelisetti (kommunikointi) FCA2014-A1 Käyttölaitteeseen sijoitettujen moduulien kaapelointi taipuisalla kaapelilla 30 Teholähdesetti (150 W, B) FP2005-A1 Lisäteholähde 31 I/O kortti FCI2008-A1 12 ohjelmoitavaa tuloa/lähtöä 32 Rele Z3B171 Rele palo-ohjauksille Tekniset tiedot Verkkojännite 230 VAC Teholähde 150 W Käyttöjännite VDC Käyttövirta maks. 5 A Akkukapasiteetti 2 x 12 V, 45 Ah Akkujen valvonta / verkkojännitteen valvonta kyllä / kyllä Kytkettävät ilmaisinperheet Sinteso, MS7/9/24, MS9i, DS11 FDnet osoitteiden määrä maks Linjojen määrä Integroidut FDnet silmukat tai päättyvät linjat Silmukan haaroittimella 4 / 8 8 / 16 FDnet (4 per linjakortti) maks. 20 Kollektiivinen (8 per linjakortti) maks. 40 MS9i (2 per linjakortti) maks. 10 Interaktiivinen (1 per linjakortti) maks.. 5 Interaktiivinen-Ex (1 per linjakortti) maks. 5 AnalogPLUS (4 per linjakortti) maks. 5 Integroidut tuloit/lähdöt Relelähdöt Ilmoituksensiirto PALO Ilmoituksensiirto VIKA Valvotut lähdöt Palo / Vika / Hälytinlinja Vapaasti ohjelmoitavat tulot/lähdöt 1 / 1 / 2 12 Vapaasti ohjelmoitavat I/O:t maks. 5 I/O-kortilla 60 (12 per kortti) Käyttölaite integroitu Asennuspaikkoja sarjaliitännöille RS232, 2 RS485 Asennuspaikkoja verkkomoduuleille 2 Asennuspaikkoja silmukan haaroittimelle 2 Paikat linjakorteille (integroidussa maks. 5 korttikehikossa) Asennuspaikka kaapelisetille (kommunikointi) 2 Hälytinmoduuleja maks. 2 Ethernet-liitäntä RJ45 1 Käyttölämpötila C Varastointilämpötila C Kosteus (ei kondensiota) Mitat (L x K x S) Väri Kotelo Kansiosa Suojaluokitus (IEC 60529) Standardit Hyväksynnät: VdS LPCB FM % suht. 430 x 796 x 260 mm harmaa, ~RAL 7035 valkoinen, ~RAL 9010 IP30 EN54-2, EN54-4 G bn/04 hyväksytty 8

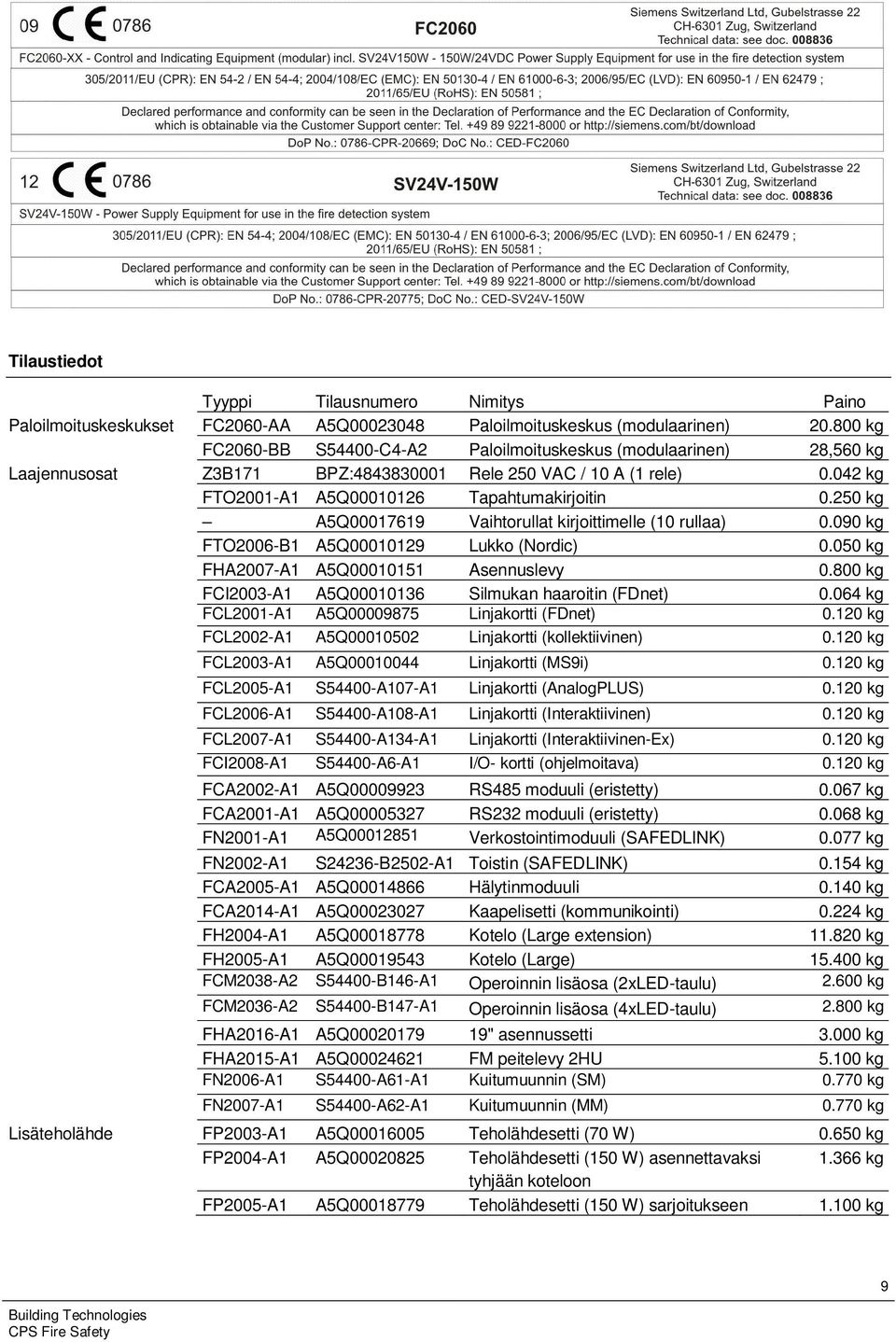

9 Tilaustiedot Tyyppi Tilausnumero Nimitys Paino Paloilmoituskeskukset FC2060-AA A5Q Paloilmoituskeskus (modulaarinen) kg FC2060-BB S54400-C4-A2 Paloilmoituskeskus (modulaarinen) 28,560 kg Laajennusosat Z3B171 BPZ: Rele 250 VAC / 10 A (1 rele) kg FTO2001-A1 A5Q Tapahtumakirjoitin kg A5Q Vaihtorullat kirjoittimelle (10 rullaa) kg FTO2006-B1 A5Q Lukko (Nordic) kg FHA2007-A1 A5Q Asennuslevy kg FCI2003-A1 A5Q Silmukan haaroitin (FDnet) kg FCL2001-A1 A5Q Linjakortti (FDnet) kg FCL2002-A1 A5Q Linjakortti (kollektiivinen) kg FCL2003-A1 A5Q Linjakortti (MS9i) kg FCL2005-A1 S54400-A107-A1 Linjakortti (AnalogPLUS) kg FCL2006-A1 S54400-A108-A1 Linjakortti (Interaktiivinen) kg FCL2007-A1 S54400-A134-A1 Linjakortti (Interaktiivinen-Ex) kg FCI2008-A1 S54400-A6-A1 I/O- kortti (ohjelmoitava) kg FCA2002-A1 A5Q RS485 moduuli (eristetty) kg FCA2001-A1 A5Q RS232 moduuli (eristetty) kg FN2001-A1 A5Q Verkostointimoduuli (SAFEDLINK) kg FN2002-A1 S24236-B2502-A1 Toistin (SAFEDLINK) kg FCA2005-A1 A5Q Hälytinmoduuli kg FCA2014-A1 A5Q Kaapelisetti (kommunikointi) kg FH2004-A1 A5Q Kotelo (Large extension) kg FH2005-A1 A5Q Kotelo (Large) kg FCM2038-A2 S54400-B146-A1 Operoinnin lisäosa (2xLED-taulu) kg FCM2036-A2 S54400-B147-A1 Operoinnin lisäosa (4xLED-taulu) kg FHA2016-A1 A5Q " asennussetti kg FHA2015-A1 A5Q FM peitelevy 2HU kg FN2006-A1 S54400-A61-A1 Kuitumuunnin (SM) kg FN2007-A1 S54400-A62-A1 Kuitumuunnin (MM) kg Lisäteholähde FP2003-A1 A5Q Teholähdesetti (70 W) kg FP2004-A1 A5Q Teholähdesetti (150 W) asennettavaksi kg tyhjään koteloon FP2005-A1 A5Q Teholähdesetti (150 W) sarjoitukseen kg 9

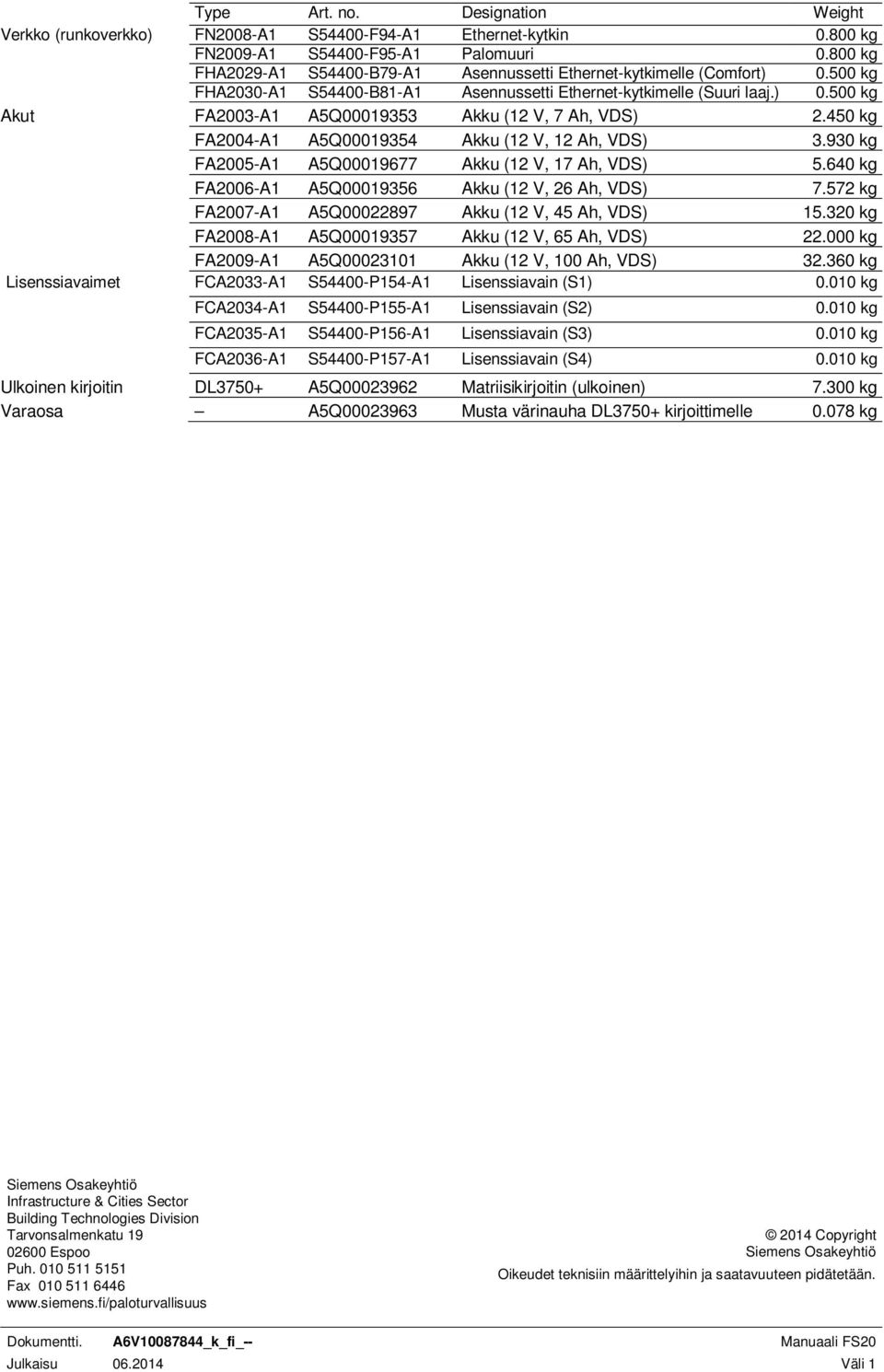

10 Type Art. no. Designation Weight Verkko (runkoverkko) FN2008-A1 S54400-F94-A1 Ethernet-kytkin kg FN2009-A1 S54400-F95-A1 Palomuuri kg FHA2029-A1 S54400-B79-A1 Asennussetti Ethernet-kytkimelle (Comfort) kg FHA2030-A1 S54400-B81-A1 Asennussetti Ethernet-kytkimelle (Suuri laaj.) kg Akut FA2003-A1 A5Q Akku (12 V, 7 Ah, VDS) kg FA2004-A1 A5Q Akku (12 V, 12 Ah, VDS) kg FA2005-A1 A5Q Akku (12 V, 17 Ah, VDS) kg FA2006-A1 A5Q Akku (12 V, 26 Ah, VDS) kg FA2007-A1 A5Q Akku (12 V, 45 Ah, VDS) kg FA2008-A1 A5Q Akku (12 V, 65 Ah, VDS) kg FA2009-A1 A5Q Akku (12 V, 100 Ah, VDS) kg Lisenssiavaimet FCA2033-A1 S54400-P154-A1 Lisenssiavain (S1) kg FCA2034-A1 S54400-P155-A1 Lisenssiavain (S2) kg FCA2035-A1 S54400-P156-A1 Lisenssiavain (S3) kg FCA2036-A1 S54400-P157-A1 Lisenssiavain (S4) kg Ulkoinen kirjoitin DL3750+ A5Q Matriisikirjoitin (ulkoinen) kg Varaosa A5Q Musta värinauha DL3750+ kirjoittimelle kg Siemens Osakeyhtiö Infrastructure & Cities Sector Division Tarvonsalmenkatu Espoo Puh Fax Copyright Siemens Osakeyhtiö Oikeudet teknisiin määrittelyihin ja saatavuuteen pidätetään. Dokumentti. A6V _k_fi_-- Manuaali FS20 Julkaisu Väli 1
