1 FC2020 Paloilmoituskeskus FS20 (MP3.0) Sinteso Kompakti, esikasattu, mikroprosessorilla ohjattu paloilmoituskeskus 252 osoitteelle Paloilmoituskeskus voi olla yksittäinen tai verkotettu Yhteen verkkoon voidaan kytkeä 64 laitteistoa (keskuksia ja käyttölaitteita) Integroitu vajaatoiminne ominaisuus Varmennettu verkko vajaatoiminne ominaisuudella EN54 mukaan Nopea Ethernet-liitäntä heterogeeniseen verkkoon Integroitu käyttäjäystävällinen käyttölaite Optiona kirjoitin ja LED-taulut Paikka RS232 ja RS485 porteille Varavoima aina 72 tuntiin asti Kaikkien FDnet laitteiden automaattinen luku ja tunnistaminen (automaattinen konfigurointi) mahdollistavat välittömästi yksinkertaisen suojauksen ja käytön TM Käsittelee Sinteso ilmaisinsarjan signaaleja Aikaan ja tilanteesta riippuvainen muutos parametriasetuksiin ilmaisimille Palokuntapaneelit, näyttölaitteet ja hälyttimet ilmaisinsilmukassa (FDnet) Joustava ohjelmointi kattaviin sovelluksiin ja ohjauksiin Talletettu tieto voidaan lukea etäyhteydellä Ohjelmiston lataus kaikille prosessorilla ohjatuille keskusyksikön komponenteille

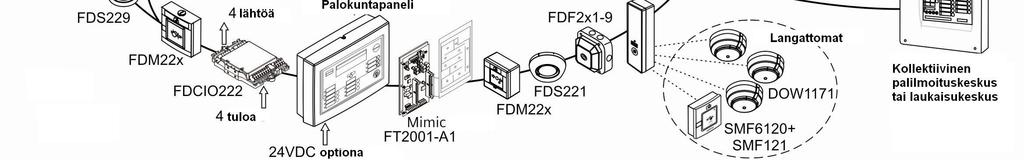

2 Järjestelmäkuvaus 2

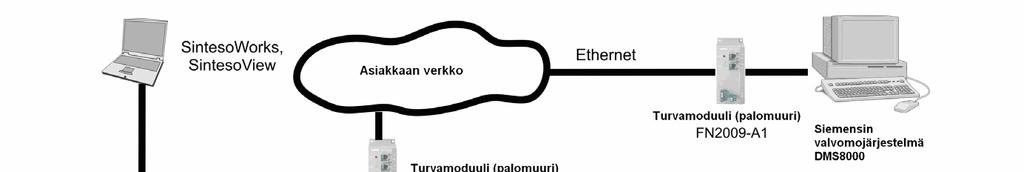

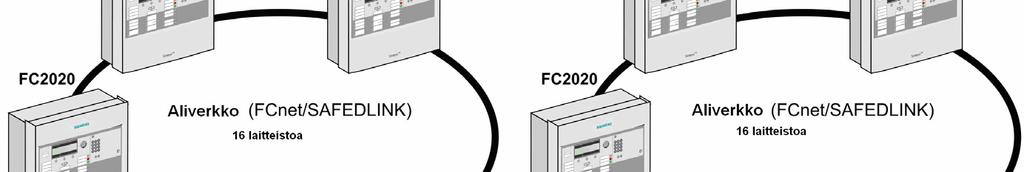

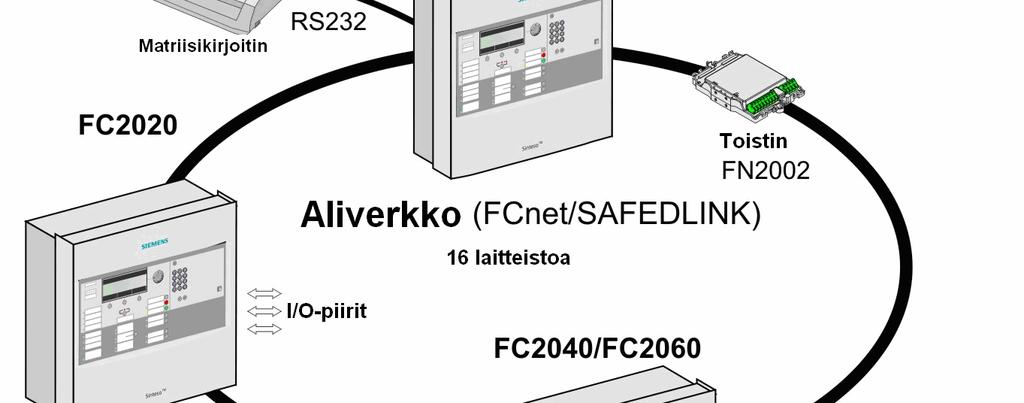

3 Verkkorakenteet Maksimissaan 32 paloilmoituskeskusta ja käyttölaitetta voidaan liittää yhteen aliverkkoon (FCnet/DAFEDLINK) tai maksimissaan 6 laitteistoa, kun aliverkko on liitetty MM8000 valvomojärjestelmään. Käytettäessä optista runkoverkkoa (FCnet/LAN), voidaan 4 ylläkuvattua aliverkkoa (6 laitteistoa kussakin) kytkeä yhteen. Koko verkossa voi olla maksimissaan 64 laitteistoa. Tarkempaa tietoa järjestelmän verkkoratkaisusta löytyy tuote-esitteestä

4 Ominaisuudet TM FC2020 on kompakti paloilmoituskeskus integroidulla käyttölaitteella Sinteso laitteille. Paloilmoituskeskus voi toimia itsenäisesti tai verkottaa useamman keskuksen kanssa. Paloilmoituskeskus ohjelmoidaan Siemensin toimesta käyttäjäystävällisellä ohjelmointityökalulla monipuoliseksi järjestelmäksi. Kaikilla ilmaisinlinjoilla on maavuodon valvonta. Käyttäjätekstien modifiointi suoraan käyttölaitteelta tai ohjelmointityökalulla. Tapahtumamuistiin tallentuu 2000 tapahtumaa eri kriteerein. Automaattinen kesä-/talviajan muutos. Liitäntä Siemensin turvajärjestelmien valvomoon Toiminnalliset elementit Käyttölaite Seuraavat osat on sijoitettu käyttölaitteeseen: CPU moduuli ja käyttölaitteen elektroniikka Ethernet-liitäntä Paikat RS232, RS485 ja verkkomoduuleille (SAFEDLINK) Paikka lukkopesälle käyttöoikeuden saamiseksi Paikka tapahtumakirjoittimelle Liitäntäkortti Seuraavat osat on sijoitettu liitäntäkortille: FDnet ilmaisinsilmukoiden liitännät, ilmoituksensiirron lähdöt (palo/vika), hälytinlähtö, ohjelmoitavat I/O piirit, valvotut lähdöt palolle ja vialle, liitännät akuille ja jännitesyötölle Paikka silmukan (FDnet) haaroitusmoduulille Teholähde 70 W tai 50 W, varavoima Teholähde syöttää jännitteen laitteistolle ja varaa akut Akut toimivat varavoimana sähkökatkojen aikana Kotelo Kotelon takaseinälle voidaan laittaa asennuslevy muiden laitteiden asennusta varten: jälleenantolaite hätäkeskusta varten hälytinmoduuli (voidaan asentaa myös U-kiskoon TS35) Ohjelmointi Keskus ohjelmoidaan Siemensin toimesta vastaamaan asiakkaan erityistoiveita. Käyttökohteet FC2020 on ideaalinen valinta pienempiin sovelluksiin, esim. työpajat, hotellit jne. tai verkottamalla paljon suurempiin kohteisiin. Käyttö Kaikissa paloilmoituskeskuksissa on integroitu käyttölaite. Lisäksi keskusta voidaan operoida erillisellä käyttölaitteella FT2040. Yksityiskohtaisempaa ja lisätietoa löytyy tuote-esitteestä

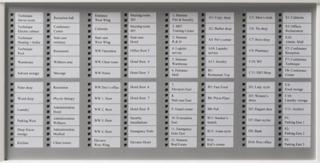

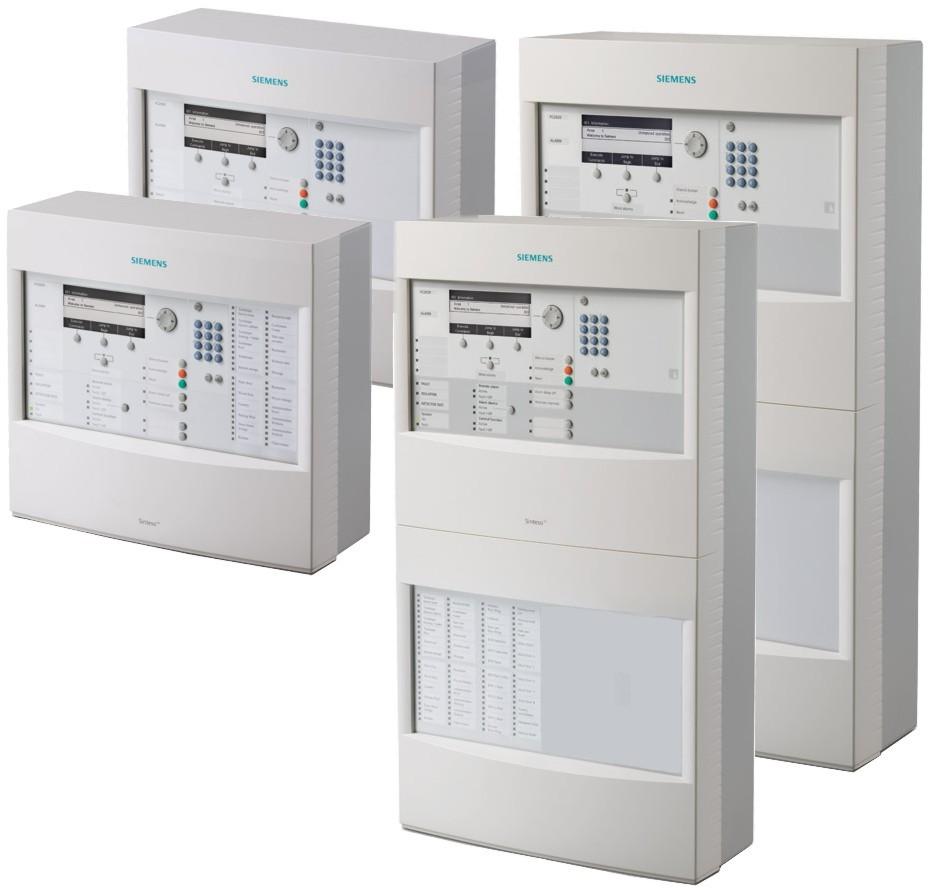

5 Yleiskuva FC2020 paloilmoituskeskuksista Kotelo (Standard) Kotelo (Comfort) FC2020-AZ FC2020-AA FC2020-BB A3- paikantamiskaaviokotelo Käyttöoikeus avaimella 2 silmukkaa Teholähde (70 W) Maks. akkukapasiteetti 2 Ah 2 silmukkaa 2 silmukkaa Teholähde (50 W) Teholähde (70 W) Maks. akkukapasiteetti 26 Ah Maks. akkukapasiteetti 8 Ah Laajennusosat FTO200-A FH2003-A FH2005-A Tapahtumakirjoitin Kotelo (Comfort) Kotelo (Suuri) 430 x 796 x 60 mm 430 x 796 x 260 mm Voidaan asentaa FC2020-AZ FC2020-AA FC2020-BB RS232 moduuli tulee tilata erikseen Esim. lisäakuille, Esim. lisäakuille, lisälaitteille tai lisälaitteille tai tapahtumakirjoittimelle Tapahtumakirjoittimelle Tila akuille Tila akuille 2 x FA2003-A (7 Ah) tai 2 x FA2003-A (7 Ah) tai 2 x FA2004-A (2 Ah) tai 2 x FA2004-A (2 Ah) tai 2 x FA2005-A (7 Ah) tai 2 x FA2005-A (7 Ah) tai Esim. lisäakuille, Tila suuremmille akuille lisälaitteille tai 2 x FA2007-A (45 Ah) tai tapahtumakirjoittimelle 2 x FA2008-A (65 Ah) 2 x FA2003-A (7 Ah) tai 2 x FA2004-A (2 Ah) Lisäosat Ulkoinen kirjoitin FCM2006-A FCM2007-A DL merkkivaloryhmää 96 merkkivaloryhmää Matriisikirjoitin (ulkoinen) punainen ja keltainen LED per ryhmä punainen ja keltainen LED per ryhmä RS232 liitäntä Jälkiasennuksena Jälkiasennuksena RS232 moduuli tulee tilata erikseen 5

6 FC2020 rakenne (Standard) Perusosat Tuote Huomautus Kotelo (Standard) FHA2002-A 2 Liitäntäkortti (2 silmukkaa) FCI2002-A Nro:t -5 > Perusosat kaikille FC2020-xx keskuksille (Standard) 3 Teholähde (70 W) FP200-A 4 Verkkojännitteen liitäntäpiste DIN asennuskiskolla Tila pistorasialle, releille, jne. TS35 5 Käyttölaite FCM200x-xx Yhdistetty käyttölaite ja CPU, sisältää kansiosan 6 Tila akuille 2 x 2 V / 7 2 Ah Lisäosat 7 Rele Z3B7 Rele palo-ohjauksille 8 Tapahtumakirjoitin FTO200-A Tapahtumien tulostamiseen 9 Lukko (Nordic) FTO2006-B 0 Asennuslevy FHA2007-A Esim. lähettimelle Silmukan haaroitin (FDnet) FCI2003-A Silmukan haaroittamiseksi 2:sta 4:ään, osoitteiden määrä pysyy samana 2 RS485 moduuli (eristetty) FCA2002-A Oheislaitteille, jotka kommunikoivat RS485 portilla 3 RS232 moduuli (eristetty) FCA200-A Kirjoittimen liittäminen RS232 porttiin 4 Verkostointimoduuli (SAFEDLINK) FN200-A Eri laitteistojen verkottamiseen Järjestelmäväylän pidentämiseksi, maks. kahden laitteiston välille 5 Toistin (SAFEDLINK) FN2002-A (asennus suoraan tasaiselle pinnalle, U-kiskoon TS35 tai koteloon FDCH29/292) 6 Hälytinmoduuli FCA2005-A Hälytinlinjan jakaminen yhdestä neljään hälytinlinjaan 7 Akku (2 V, 7 Ah, VDS) FA2003-A Akku (2 V, 2 Ah, VDS) FA2004-A Varavoima 2 9" asennussetti FHA206-A Asennus 3:nen osapuolen koteloon 22 FM peitelevy HU FHA207-A Uppoasennuksiin 23 Lisenssiavain L tai FCA202-A SintesoView (Visualizer) käyttöön Lisenssiavain (L2) FCA203-A SintesoView (Visualizer ja BACnet) käyttöön 24 Kaapelisetti (kommunikointi) FCA204-A Käyttölaitteeseen sijoitettujen moduulien kaapelointi taipuislalla kaapelilla 6

7 FC2020 rakenne (Comfort) Perusosat Tuote Huomautus Kotelo (Comfort) FHA2003-A 2 Liitäntäkortti (2 silmukkaa) FCI2002-A Nro:t -5 > Perusosat kaikille FC2020-xx keskuksille (Comfort) 3 Teholähde (SV 24V-50 W) V24230-Z6-A2 4 Verkkojännitteen liitäntäpiste DIN asennuskiskolla Tila pistorasialle, releille, jne. TS35 5 Käyttölaite FCM200x-xx Yhdistetty käyttölaite ja CPU, sisältää kansiosan 6 Tila akuille 2 x 2 V / 7 26 Ah Lisäosat 7 Rele Z3B7 Rele palo-ohjauksille 8 Tapahtumakirjoitin FTO200-A Tapahtumien tulostamiseen 9 Lukko (Nordic) FTO2006-B 0 Asennuslevy FHA2007-A Esim. lähettimelle Silmukan haaroitin (FDnet) FCI2003-A Silmukan haaroittamiseksi 2:sta 4:ään, osoitteiden määrä pysyy samana 2 RS485 moduuli (eristetty) FCA2002-A Oheislaitteille, jotka kommunikoivat RS485 portilla 3 RS232 moduuli (eristetty) FCA200-A Kirjoittimen liittäminen RS232 porttiin 4 Verkostointimoduuli (SAFEDLINK) FN200-A Eri laitteistojen verkottamiseen Järjestelmäväylän pidentämiseksi, maks. kahden laitteiston välille 5 Toistin (SAFEDLINK) FN2002-A (asennus suoraan tasaiselle pinnalle, U-kiskoon TS35 tai koteloon FDCH29/292) 6 Hälytinmoduuli FCA2005-A Hälytinlinjan jakaminen yhdestä neljään hälytinlinjaan Akku (2 V, 7 Ah, VDS) FA2003-A 7 Akku (2 V, 2 Ah, VDS) FA2004-A Varavoima Akku (2 V, 26 Ah, VDS) FA2006-A 7

8 2 9" asennussetti FHA206-A Asennus 3:nen osapuolen koteloon 22 FM peitelevy 2HU FHA205-A Uppoasennuksiin 23 Lisenssiavain L tai FCA202-A SintesoView (Visualizer) käyttöön Lisenssiavain (L2) FCA203-A SintesoView (Visualizer ja BACnet) käyttöön 24 Kaapelisetti (kommunikointi) FCA204-A Käyttölaitteeseen sijoitettujen moduulien kaapelointi taipuisalla kaapelilla 25 Teholähdesetti (50 W, B) FP2005-A Lisäteholähde Tekniset tiedot FC2020 (Standard) FC2020 (Comfort) Verkkojännite AC V AC V / AC V Teholähde 70 W 50 W Käyttöjännite VDC VDC Käyttövirta maks. 2.5 A maks. 5 A Akkukapasiteetti 2 x 2 V, 7 2 Ah 2 x 2 V, 8 Ah Akkujen valvonta kyllä kyllä Verkkojännitteen valvonta kyllä kyllä Kytkettävät ilmaisimet Sinteso (FDnet) Sinteso (FDnet) Linjojen määrä Silmukoita tai 2 (4) 2 (4) Päättyviä linjoja 4 (8) 4 (8) Osoitteiden määrä maks. 252 maks. 252 Integroidut tulot/lähdöt Relelähdöt Ilmoituksensiirto palo Ilmoituksensiirto vika Valvotut lähdöt Palo Vika Hälytinlinja Vapaasti ohjelmoitavia I/O-piirejä 8 (5) 8 (5) Käyttölaite integroitu integroitu Asennuspaikkoja sarjaliitännöille RS232, 2 2 RS485 Asennuspaikkoja verkkomoduuleille 2 2 Asennuspaikkoja silmukan haaroittimelle Asennuspaikka kaapelisetille (kommunikointi) 2 Hälytinmoduuleja maks. maks. Ethernet-liitäntä RJ45 Käyttölämpötila C C Varastointilämpötila C C Kosteus (ei kondensiota) 95 % suht. 95 % suht. Mitat (L x K x S) 430 x 398 x 60 mm 430 x 796 x 60 mm Väri Kotelo harmaa, ~RAL 7035 harmaa, ~RAL 7035 Kansiosa valkoinen, ~RAL 900 valkoinen, ~RAL 900 Suojaluokitus (IEC 60529) IP30 IP30 Hyväksynnät VdS G20609 G20609 LPCB 26h/04 26h/04 8

9 FC2020 Tilaustiedot Tyyppi Tilausnumero Nimitys Paino Paloilmoituskeskukset FC2020-AZ A5Q Paloilmoituskeskus (2-silmukkaa) kg FC2020-BB A5Q Paloilmoituskeskus (2-silmukkaa) kg Lisäosat Z3B7 BPZ: Rele 250 VAC / 0 A ( rele) kg FTO200-A A5Q Tapahtumakirjoitin kg A5Q Vaihtorullat kirjoittimelle (0 rullaa) kg FTO2006-B A5Q Lukko (Nordic) kg FHA2007-A A5Q00005 Asennuslevy kg FCI2003-A A5Q Silmukan haaroitin (FDnet) kg FCA2002-A A5Q RS485 moduuli (eristetty) kg FCA200-A A5Q RS232 moduuli (eristetty) kg FN200-A A5Q Verkostointimoduuli (SAFEDLINK) kg FN2002-A S24236-B2502-A Toistin (SAFEDLINK) 0.54 kg FCA2005-A A5Q Hälytinmoduuli 0.40 kg FCA204-A A5Q Kaapelisetti (kommunikointi) kg FH2002-A A5Q Kotelo (Standard) kg FH2004-A A5Q Kotelo (Large extension).820 kg FH2003-A A5Q Kotelo (Comfort) kg FH2005-A A5Q Kotelo (Large) kg FCM2006-A A5Q Operoinnin lisäosa (2xLED-taulu) kg FCM2007-A A5Q Operoinnin lisäosa (4xLED-taulu) kg FHA206-A A5Q " asennussetti kg FHA207-A A5Q FM peitelevy HU kg FHA205-A A5Q FM peitelevy 2HU 5.00 kg Lisäteholähde FP2003-A A5Q Teholähdesetti (70 W) kg FP2004-A A5Q Teholähdesetti (50 W) asennettavaksi tyhjään.366 kg koteloon FP2005-A A5Q Teholähdesetti (50 W) sarjoitukseen.00 kg Akut FA2003-A A5Q Akku (2 V, 7 Ah, VDS) kg FA2004-A A5Q Akku (2 V, 2 Ah, VDS) kg FA2005-A A5Q Akku (2 V, 7 Ah, VDS) kg FA2006-A A5Q Akku (2 V, 26 Ah, VDS) kg FA2007-A A5Q Akku (2 V, 45 Ah, VDS) kg FA2008-A A5Q Akku (2 V, 65 Ah, VDS) kg Ohjelmistolisenssit FCA202-A A5Q Lisenssiavain (L) 0.00 kg FCA203-A A5Q Lisenssiavain (L2) 0.00 kg Ulkoinen kirjoitin DL3750+ A5Q Matriisikirjoitin (ulkoinen) kg Verkko (runkoverkko) FN2008-A S54400-F94-A Ethernet-kytkin kg FN2009-A S54400-F95-A Palomuuri kg FHA2029-A S54400-B79-A Asennussetti Ethernet-kytkimelle (Comfort) kg FHA2030-A S54400-B8-A Asennussetti Ethernet-kytkimelle (Large Ext.) kg Varaosa A5Q Musta värinauha DL3750+ kirjoittimelle kg 9

10 Siemens Osakeyhtiö PL 60 (Majurinkatu 6) 0260 Espoo Puh Fax Copyright Siemens Osakeyhtiö Oikeudet muutoksiin pidätetään Dokumentti _k_fi_fin Julkaisu
