1 FDOOT271, FDCW241 SWING Langaton paloilmaisin Osoitteellinen (FDnet) Sinteso Multihop (monihyppely) -teknologia Yhteensopiva FS20 paloilmoitusjärjestelmiin Langattomien ja kaapeloitujen ilmaisimien yhtäaikainen toiminta Korkea tiedonsiirron luotettavuus käyttämällä useita itsenäisiä reittejä. Vähintään kaksi itsenäistä tiedonsiirtoreittiä Iso valvonta-alue saavutettavissa käyttämällä kahta väliasemaa 30 ilmaisinta / radioportti 16 Radioporttia samalla kuuluvuusalueella Jokaisella ilmaisimella yksilöllinen osoite Pieni virrankulutus, pitkä paristojen elinikä CPS Fire Safety

2 Käyttö Langattomia paloilmaisimia käytetään kohteissa, joissa kaapelin käyttöä rajoittavat rakenteelliset, esteettiset tai arkkitehtuuriset syyt. Käyttämällä langattomia ilmaisimia voidaan näkyvät kaapelivedot välttää. Tämä on mielekästä esim. Museoissa ja kirkoissa jne. Langaton järjestelmä tarjoaa myös lisäedun asennusvaiheessa; ilmaisimien asennus voidaan suorittaa ilman suurempaa häiriötä tilan normaaliin käyttöön. Rakennuksen laajentuessa tai muuttuessa, savuilmaisimet voidaan helposti sijoittaa uudelleen ilman suuria kustannuksia. Tyypilliset käyttökohteet Historiallisesti arvokkaat tilat: Museot Kirkot Kirjastot Tilat, joissa sallitaan vain lyhyet käyttökatkokset kaapelointia varten: Hotellihuoneet Kokoussalit Johtoryhmien käyttämät tilat Laajennukset olemassa oleviin järjestelmiin: Teollisuuden tilat, joiden käyttötarkoitus muuttuu Toimistorakennukset, joissa huonetilat muuttuvat Tavoite ja käyttötarkoitus Tiettyyn tarkoitukseen rakennetuissa tiloissa paloilmoittimet optimoidaan, suunnitellaan ja asennetaan lopullisen käyttäjän tarpeiden mukaisesti. Kokemus on osoittanut, että loppukäyttäjän tarpeet muuttuvat nopeasti. Yrityksen kasvaessa tilojen käyttötarkoitus tai huonejaot saattavat muuttua, ja ne edellyttävät rakennusteknisiä muutoksia. Näihin muutoksiin on helppo mukautua laajentamalla Sinteso järjestelmää langattomilla ilmaisimilla. 2

3 Järjestelmän kuvaus Radioportti FDCW241, joka on liitetty FDnet -väylään (ilmaisinsilmukka), kommunikoi maksimissaan 30 langattoman ilmaisimen kanssa (monikriteeri -ilmaisin). Jokaisella ilmaisimella on yksilöllinen osoite. Radioportti välittää ilmaisimilta vastaanotetut signaalit väylän kautta paloilmoitinkeskukselle ja siirtää paloilmoittimelta annetut ohjaukset ilmaisimille Langattomien ilmaisimien radioportteja ja johdotettuja ilmaisimia voidaan käyttää samassa FDnet -väylässä Langaton järjestelmä toimii taajuusalueella, jossa suurin lähetys- ja toimintavarmuus on mahdollista saavuttaa. Paloilmoitinkeskus FDnet väylä (ilmaisinsilmukka) Radiosolu Toiminta Huolehdittava radioportin ja langattomien laitteiden etäisyydestä Kiinteistön rakennusmateriaali voi vaikuttaa etäisyyksiin (materiaalit kuten teräs, betoni, kalkkihiekkatiili, puu jne.). Uusi solmuverkkorakenne tarjoaa mahdollisuuden käyttää enintään kahta ilmaisinta väliasemana tiedon välittämisessä radioportille kriittisillä etäisyyksillä. Yhden radioportin muodostamassa radiosolussa ei saa olla yli 30 ilmaisinta. Maksimissaan 16 radioporttia voivat toimia samalla alueella (kantomatkalla) toisten radiosolujen kanssa. Radioportit tulee asentaa niin, että niihin on pääsy huollon yhteydessä. Rajoitukset Ei sovi tiloihin, joissa voimakasta radioaaltojen vaientumista, esim. metallisilla ristikoilla jaettuja tai metallisia varastohyllyjä 3

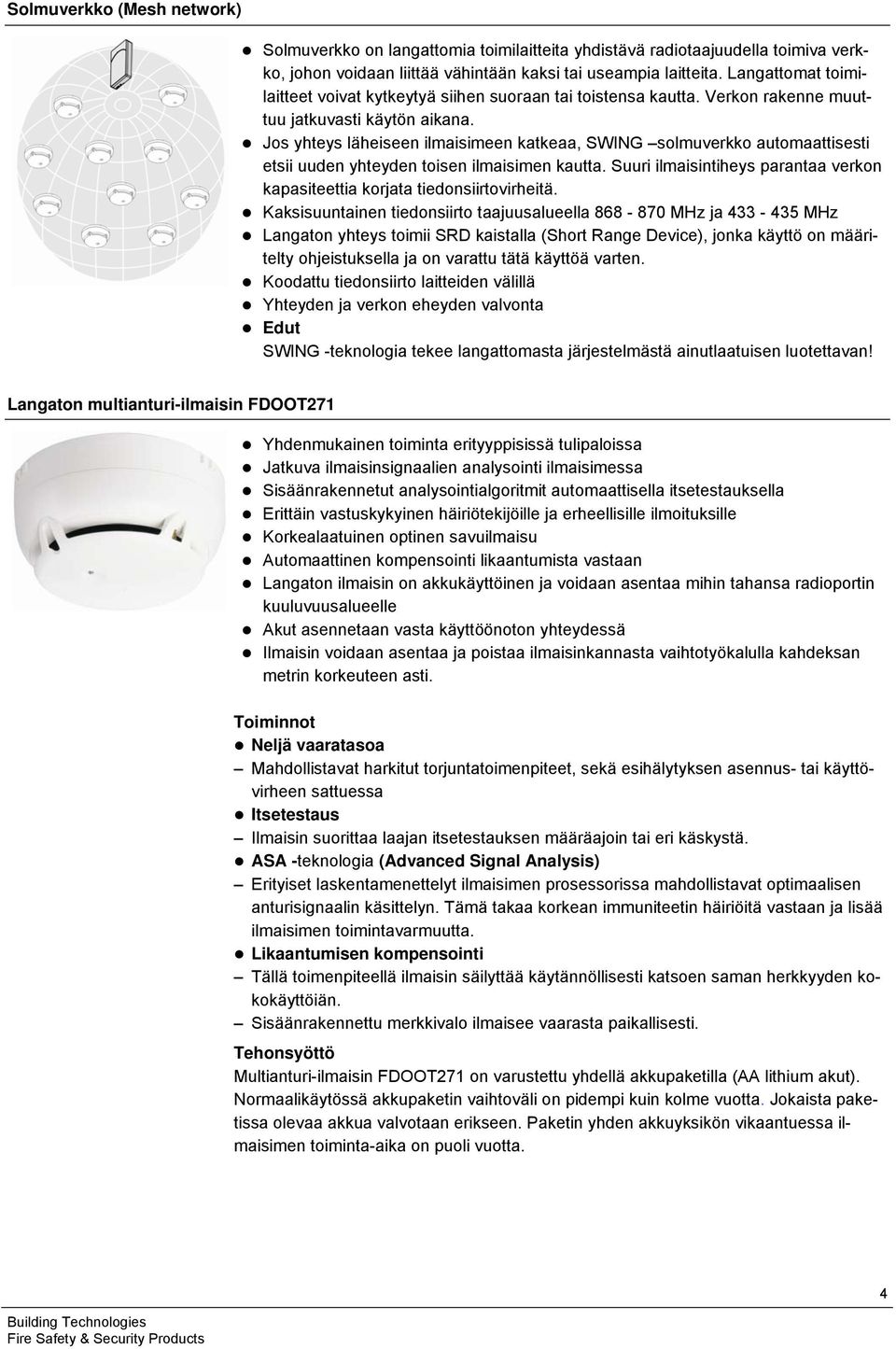

4 Solmuverkko (Mesh network) Solmuverkko on langattomia toimilaitteita yhdistävä radiotaajuudella toimiva verkko, johon voidaan liittää vähintään kaksi tai useampia laitteita. Langattomat toimilaitteet voivat kytkeytyä siihen suoraan tai toistensa kautta. Verkon rakenne muuttuu jatkuvasti käytön aikana. Jos yhteys läheiseen ilmaisimeen katkeaa, SWING solmuverkko automaattisesti etsii uuden yhteyden toisen ilmaisimen kautta. Suuri ilmaisintiheys parantaa verkon kapasiteettia korjata tiedonsiirtovirheitä. Kaksisuuntainen tiedonsiirto taajuusalueella MHz ja MHz Langaton yhteys toimii SRD kaistalla (Short Range Device), jonka käyttö on määritelty ohjeistuksella ja on varattu tätä käyttöä varten. Koodattu tiedonsiirto laitteiden välillä Yhteyden ja verkon eheyden valvonta Edut SWING -teknologia tekee langattomasta järjestelmästä ainutlaatuisen luotettavan! Langaton multianturi-ilmaisin FDOOT271 Yhdenmukainen toiminta erityyppisissä tulipaloissa Jatkuva ilmaisinsignaalien analysointi ilmaisimessa Sisäänrakennetut analysointialgoritmit automaattisella itsetestauksella Erittäin vastuskykyinen häiriötekijöille ja erheellisille ilmoituksille Korkealaatuinen optinen savuilmaisu Automaattinen kompensointi likaantumista vastaan Langaton ilmaisin on akkukäyttöinen ja voidaan asentaa mihin tahansa radioportin kuuluvuusalueelle Akut asennetaan vasta käyttöönoton yhteydessä Ilmaisin voidaan asentaa ja poistaa ilmaisinkannasta vaihtotyökalulla kahdeksan metrin korkeuteen asti. Toiminnot Neljä vaaratasoa Mahdollistavat harkitut torjuntatoimenpiteet, sekä esihälytyksen asennus- tai käyttövirheen sattuessa Itsetestaus Ilmaisin suorittaa laajan itsetestauksen määräajoin tai eri käskystä. ASA -teknologia (Advanced Signal Analysis) Erityiset laskentamenettelyt ilmaisimen prosessorissa mahdollistavat optimaalisen anturisignaalin käsittelyn. Tämä takaa korkean immuniteetin häiriöitä vastaan ja lisää ilmaisimen toimintavarmuutta. Likaantumisen kompensointi Tällä toimenpiteellä ilmaisin säilyttää käytännöllisesti katsoen saman herkkyyden kokokäyttöiän. Sisäänrakennettu merkkivalo ilmaisee vaarasta paikallisesti. Tehonsyöttö Multianturi-ilmaisin FDOOT271 on varustettu yhdellä akkupaketilla (AA lithium akut). Normaalikäytössä akkupaketin vaihtoväli on pidempi kuin kolme vuotta. Jokaista paketissa olevaa akkua valvotaan erikseen. Paketin yhden akkuyksikön vikaantuessa ilmaisimen toiminta-aika on puoli vuotta. 4

5 Ilmaisinkanta FDB271 Ilmaisin asennetaan kantaan vasta käyttöönoton yhteydessä (osoitteen muodostus) Radioportti FDCW241 Varustettu oikosulkuerottimella. Radioportti sisältää vastaanottimen ja lähettimen sekä mikrokontrollerin, joka tekee kaikki tarvittavat toiminnat radiotaajuuden ylläpitämiseksi Ilmaisinväylää (FDnet) käytetään paloilmoitinkeskuksen ja radioportin väliseen tiedonsiirtoon sekä tehonsyöttöön. 3.6 V lithium akkujen (tilattava erikseen) kestoikä on yli kuusivuotta. Maksimissaan 30 langatonta ilmaisinta voidaan asentaa kantamalle MCL USB Adapteri SWING-Tool ohjelmaa varten. Ohjelmaa voidaan käyttää käyttöönoton, huollon ja vianetsinnän yhteydessä. Asennus Asennusta varten irrota laitteen kansi, avaa kaapeliläpiviennit ja kiinnitä radioportin kotelo kahdella ruuvilla (max. Ø4.3 mm) tasaiselle alustalle. jos suojattuja tai poikkipinnaltaan suurempia johtimia käytetään ( 1.5 mm 2 ), myös lisäliittimiä DBZ1190-AB pitää käyttää kytkennöissä (tilataan erikseen). Asenna 3.6 V lithium akkupaketti (tilataan erikseen). Kytke akkupaketti vasta käyttöönoton yhteydessä! 5

6 Mitat Radioportti FDCW241 Langaton multianturi-ilmaisin FDOOT271 ja kanta FDB271 6

7 Tekniset tiedot Tiedonsiirtoprotokolla (ilmaisinsilmukka) FDnet / C-NET Suurin radioporttien lkm samalla kuuluvuusalueella 16 Suurin ilmaisimien lkm / radioportti max RP + oikos.erotin RP Kuormitusarvo 2 + langattomien ilmaisimien lkm FDOOT271 FDCW241 Lähettimen/vastaanottimen antenni Dual band Dual band Radiotajuus 23 kanavaa 20 kanavaa MHz (SRD band) ja MHz MHz (SRD band) ja MHz Kaistanleveys 50 khz 50 khz Lähetysteho < 10 mw ERP < 10 mw ERP Lähetysetäisyys sisätiloissa avoin yhteys Sähkömagneettinen yhteensopivuus 100 khz 2.5 GHz max. 180 m max m max. 180 m max m 30 V/m 30 V/m Ilmanvirtaus Max. 5 m/s - Liittimet mm 2 Virransyöttö Akkupaketti AA 3.6 V lithium akut, (tilataan erikseen) Ilmaisinsilmukka ja akkupaketti AA 3.6 V lithium akut, (tilataan erikseen) Lithium -akun kestoikä min. 3 vuotta min. 6 vuotta MC link -liitäntä Liitin Käyttölämpötila C C Varastointi lämpötila C C Kosteus (ei kondensaatiota) 95 % rel. 95 % rel. Suojausluokka (EN60529/IEC529) IP44 IP40 IP65 FDCH221 kotelolla väri valk, ~RAL 9010 valk, ~RAL 9010 Standardit EN 54-5, EN 54-7, EN EN Hyväksynnät EN 54-17, EN 54-18, EN EN VdS G G FDOOT271 FDCW241 7

8 Tilaustiedot Ilmaisin Lisäosat tyyppi Tilausnumero Kuvaus Paino FDOOT271 S54313-F1-A1 Langaton multianturi-ilmaisin kg FDB271 S54319-F12-A1 Kanta kg BAT S54370-Z11-A1 Li-SOCI2 akku 3.6 V, 10 Ah kg FDBZ293 A5Q Ilmaisimen lukitussarja kg FDBZ291 A5Q Osoitelaatta kg FDZ291 A5Q Ilmaisimen pölysuoja kg Radioportti FDCW241 S54370-F11-A1 Radioportti kg DBZ1190-AB BPZ: Kytkentäliitin 2.5 mm 2, 3-nap kg BAT S54370-Z11-A1 Li-SOCI2 akku 3.6 V, 10 Ah kg Tarvikkeet FDCH221 S54312-F3-A1 Kostean tilan asennuskotelo (RP) kg FDUZ227 S54323-F106-A1 MCL-USB Adapteri kg Siemens Osakeyhtiö Infrastructure & Cities Sector Division PL 60 (Majurinkatu 6) Espoo Puh Copyright by Siemens Osakeyhtiö Data and design subject to change without notice. Supply subject to availability. Dokumentti Julkaisu A6V _b_fi_--
