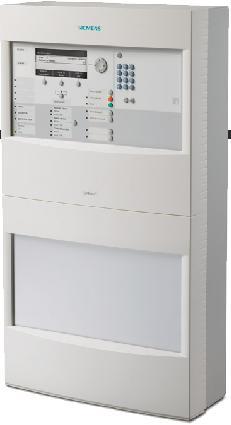

1 FC2020 Sinteso Paloilmoituskeskus FS20, MP6 Kompakti, esikasattu, mikroprosessorilla ohjattu paloilmoituskeskus integroidulla käyttölaitteella 252 osoitteelle Paloilmoituskeskus voi olla yksittäinen tai verkotettu Yhteen verkkoon voidaan kytkeä 64 laitteistoa (keskuksia ja käyttölaitteita) Integroitu vajaatoiminne ominaisuus Varmennettu verkko vajaatoiminne ominaisuudella EN54 mukaan Nopea Ethernet-liitäntä heterogeeniseen verkkoon Integroitu käyttäjäystävällinen käyttölaite Optiona kirjoitin ja LED-taulut Paikka RS232 ja RS485 liitännöille Varavoima aina 72 tuntiin asti Kaikkien FDnet laitteiden automaattinen luku ja tunnistaminen (automaattinen konfigurointi) mahdollistavat välittömästi yksinkertaisen suojauksen ja käytön Käsittelee SintesoTM ilmaisinsarjan signaaleja Aikaan ja tilanteesta riippuvainen muutos parametriasetuksiin ilmaisimille Palokuntapaneelit, näyttölaitteet ja hälyttimet ilmaisinsilmukassa (FDnet) Joustava ohjelmointi kattaviin sovelluksiin ja ohjauksiin Talletettu tieto voidaan lukea/ajaa etäyhteydellä Firmware kaikille prosessorilla ohjatuille keskusyksikön komponenteille päivitettävissä Control Products and Systems

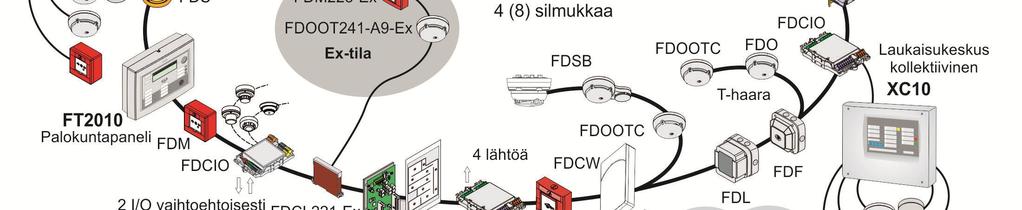

2 Yleiskuva järjestelmästä 2

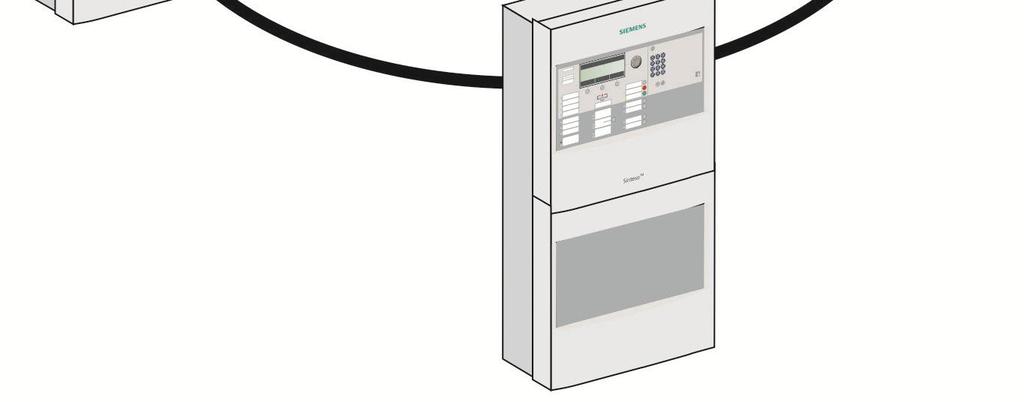

3 Verkkorakenteet Maksimissaan 32 paloilmoituskeskusta ja käyttölaitetta voidaan liittää yhteen aliverkkoon (FCnet/DAFEDLINK) tai maksimissaan 6 laitteistoa, kun aliverkko on liitetty valvomojärjestelmään. Siemens Valvomojärjestelmä Ethernet DL3750+ FT2040/FC20x RS232 Matriisi tulostin FC2020 I/O:t (FCnet/SAFEDLINK) 6 laitteistoa FC2040/FC2060 Repeater FN2002 Käytettäessä optista runkoverkkoa (FCnet/LAN), voidaan 4 ylläkuvattua aliverkkoa (6 laitteistoa kussakin) kytkeä yhteen. Koko verkossa voi olla maksimissaan 64 laitteistoa. 3

4 SintesoWorks/SintesoView Asiakkaan verkko Ethernet Valvomojärjestelmä Palomuuri Ethernet kytkin (modulaarinen) FN202 Runkoverkko FCnet/LAN FN202 FN202 FN202 FN202 FT2040/FC20xx FT2040/FC20xx Aliverkko FCnet/SAFEDLINK 6 laitteistoa FC2020 FC2040/FC2060 Aliverkko FCnet/SAFEDLINK 6 laitteistoa FC2020 FC2040/FC2060 I/O:t I/O:t Toiminnalliset ominaisuudet Tarkempaa tietoa järjestelmän verkkoratkaisusta löytyy tuote-esitteestä FC2020 on kompakti paloilmoituskeskus integroidulla käyttölaitteella käsittelemään signaaleja Sinteso kenttälaitteilta. Keskusta voidaan käyttää yksittäisenä tai verkotettuna muihin Sinteso keskuksiin. Paloilmoituskeskus ohjelmoidaan Siemensin toimesta monipuoliseksi järjestelmäksi. Kaikilla ilmaisinlinjoilla on maavuodon valvonta. Käyttäjätekstien modifiointi suoraan käyttölaitteelta tai ohjelmointityökalulla. Tapahtumamuistiin tallentuu 2000 tapahtumaa eri kriteerein. Automaattinen kesä-/talviajan muutos Liitettävissä Siemensin valvomojärjestelmään 4

5 Toiminnalliset elementit Käyttölaite Seuraavat osat on sijoitettu käyttölaitteeseen: CPU moduuli ja käyttölaitteen elektroniikka Ethernet liitin Paikat RS232 ja RS485 moduuleille ja verkkomoduuleille (SAFEDLINK) Paikka lukkopesälle käyttöoikeuden saamiseksi Tila tapahtumakirjoittimelle (FC2020-AZ/-AA/-BB) Väyläliitin optiona oleville LED-moduuleille Liitäntäkortti Seuraavat osat on sijoitettu liitäntäkortille: FDnet ilmaisinsilmukoiden liitännät, ilmoituksensiirron lähdöt (palo/vika), hälytinlähtö, ohjelmoitavat I/O piirit, valvotut lähdöt palolle ja vialle, liitännät akuille ja jännitesyötölle Paikka silmukan (FDnet) haaroitusmoduulille Teholähde 70 W tai 50 W, varavoima Teholähde syöttää jännitteen laitteistolle ja lataa akut. Akut toimivat varavoimana sähkökatkojen aikana. Kotelo Kotelon takaseinälle voidaan laittaa asennuslevy muiden laitteiden asennusta varten: jälleenantolaite hätäkeskusta varten hälytinmoduuli (voidaan asentaa myös U-kiskoon TS35) Ohjelmointi Keskus ohjelmoidaan Siemensin toimesta vastaamaan asiakkaan erityistoiveita. Käyttökohteet FC2020 on ideaalinen valinta pienempiin kohteisiin, esim. työpajat, hotellit jne. tai verkottamalla paljon suurempiin kohteisiin. Käyttö Kaikissa paloilmoituskeskuksissa on integroitu käyttölaite. Lisäksi keskusta voidaan operoida erillisellä käyttölaitteella FT2040 tai muusta samaan verkkoon liitetystä keskuksesta. Yksityiskohtaisempaa ja lisätietoa löytyy tuote-esitteestä

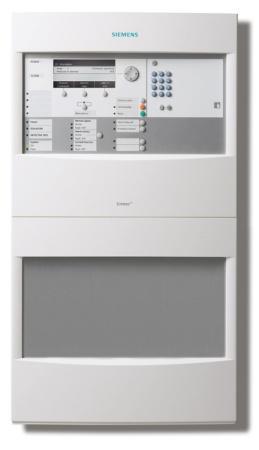

6 Yleiskuva FC2020 paloilmoituskeskuksista Kotelo (Standard) Kotelo (Comfort) FC2020-AZ FC2020-AA FC2020-BB A3- paikantamiskaaviokotelo 2 silmukkaa Teholähde (70 W) Maks. akkukapasiteetti 2 Ah 2 silmukkaa 2 silmukkaa Teholähde (50 W) Teholähde (50 W) Maks. akkukapasiteetti 26 Ah Maks. akkukapasiteetti 8 Ah Laajennukset FTO200-A FH2003-A FH2005-A Tapahtumakirjoitin Kotelo (Comfort) Kotelo (Large) 430 x 796 x 83 mm 430 x 796 x 283 mm Voidaan asentaa seuraavin malleihin FC2020-AZ FC2020-AA FC2020-BB RS232 moduuli tulee tilata erikseen Esim. lisäakuille, käytön lisäosille tai tapahtumakirjoittimelle Tyhjät kotelot eri käyttötarkoituksiin Tila akuille 2x FA2003-A (7 Ah) tai 2x FA2004-A (2 Ah) tai 2x FA2005-A (7 Ah) tai 2x FA2006-A (26 Ah) Tila suuremmille akuille 4x FA2006-A (26 Ah) tai 4x FA2007-A (45 Ah) tai 2x FA2008-A (65 Ah) 6

7 Tyhjät kotelot eri käyttötarkoituksiin FH2002-A FH2004-A Kotelo (Standard) Kotelo (Large Extension) 430 x 398 x 83 mm 430 x 398 x 283 mm Esim. lisäakuille, Käytön lisäosille tai tapahtumakirjoittimelle Tila akuille 2x FA2003-A (7 Ah) tai 2x FA2004-A (2 Ah) Tila suuremmille akuille 2x FA2007-A (45 Ah) tai 2x FA2008-A (65 Ah) Käytön lisäosat Ulkoinen tulostin FCM2038-A2 FCM2036-A2 DL indikointikenttää 96 indikointikenttää Matriisi tulostin (ulkoinen) Yksi punainen/vihreä + yksi keltainen LED kussakin Yksi punainen/vihreä + yksi keltainen LED kussakin RS232 liitäntä Jälkiasennukseen Jälkiasennukseen RS232 moduuli tulee tilata erikseen 7

8 FC2020 rakenne (Standard) Perusosat Nimike Huomautus Kotelo (Standard) FHA2002-A 2 Liitäntäkortti (2-silmukkaa) FCI2002-A Osat -5: Perusosat kaikille FC2020-xx (Standard) keskuksille 3 Teholähde (70 W) FP205-A 4 Verkkojännitteen liitäntäpiste DIN Tila pistorasialle, releille, jne. asennuskiskolla TS35 5 Käyttölaite FCM20xx-xx Yhdistetty käyttölaite ja CPU 6 Tila akuille 2x 2 V / 7 2 Ah Laajennukset Nimike Huomautus 7 Rele Z3B7 Rele palo-ohjauksille 8 Tapahtumakirjoitin FTO200-A Tapahtumien tulostamiseen 9 Lukko (Nordic) FTO2006-B Käyttöoikeuden saamiseen palokunta-avaimella 0 Asennuslevy FHA2007-A Esim. lähettimelle Silmukan haaroitin (FDnet) FCI2003-A Silmukan haaroittamiseksi 2:sta 4:ään, osoitteiden määrä pysyy samana 2 RS485 moduuli (eristetty) FCA2002-A Oheislaitteille, jotka kommunikoivat RS485 liitännällä 3 RS232 moduuli (eristetty) FCA200-A Laitteille, joilla RS232 liitäntä 4 Verkostointimoduuli (SAFEDLINK) FN200-A Eri laitteistojen verkottamiseen 5 Toistin (SAFEDLINK) FN2002-A Järjestelmäväylän pidentämiseksi, maks. kahden laitteiston välille (asennus suoraan tasaiselle pinnalle, U-kiskoon TS35 tai koteloon FDCH29/292) 6 Hälytinmoduuli FCA2005-A Hälytinlinjan jakaminen yhdestä neljään hälytinlinjaan 7 Akku (2 V, 7 Ah, VDS) FA2003-A Akku (2 V, 2 Ah, VDS) FA2004-A Varavoima 2 9" asennussetti FHA206-A Kolmannen osapuolen 9" kaappiin asennettaessa 22 FM peitelevy HU FHA207-A Uppoasennukseen 23 Lisenssiavain Sx FCA20xx Erikoistoimintoihin 24 Kaapelisetti (kommunikointi) FCA204-A Käyttölaitteeseen sijoitettujen moduulien kaapelointi taipuisalla kaapelilla 8

9 FC2020 rakenne (Comfort) Perusosat Nimike Huomautus Kotelo (Comfort) FHA2003-A Osat -5: Perusosat kaikille FC2020-xx (Comfort) keskuksille 2 Liitäntäkortti (2-silmukkaa) FCI2002-A 3 Teholähde (SV 24V-50 W) V24230-Z6-A5 4 Verkkojännitteen liitäntäpiste DIN Tila pistorasialle, releille, jne. asennuskiskolla TS35 5 Käyttölaite FCM20xx-xx Yhdistetty käyttölaite ja CPU 6 Tila akuille 2x 2 V/7 26 Ah Laajennukset Nimike Huomautus 7 Rele Z3B7 Rele palo-ohjauksille 8 Tapahtumakirjoitin FTO200-A Tapahtumien tulostamiseen Lukko (Nordic) FTO2006-B Käyttöoikeuden saamiseen palokunta-avaimella 9 Asennuslevy FHA2007-A Esim. lähettimelle 0 Silmukan haaroitin (FDnet) FCI2003-A Silmukan haaroittamiseksi 2:sta 4:ään, osoitteiden määrä pysyy samana RS485 moduuli (eristetty) FCA2002-A Oheislaitteille, jotka kommunikoivat RS485 liitännällä 2 RS232 moduuli (eristetty) FCA200-A Laitteille, joilla RS232 liitäntä 3 Verkostointimoduuli (SAFEDLINK) FN200-A Eri laitteistojen verkottamiseen 4 Toistin (SAFEDLINK) FN2002-A Järjestelmäväylän pidentämiseksi, maks. kahden laitteiston välille (asennus suoraan tasaiselle pinnalle, U-kiskoon TS35 tai koteloon FDCH29/292) 5 Hälytinmoduuli FCA2005-A Hälytinlinjan jakaminen yhdestä neljään hälytinlinjaan 6 Tapahtumakirjoitin FTO200-A Tapahtumien tulostamiseen 9

10 Laajennukset Nimike Huomautus 7 Akku (2 V, 26 Ah, VDS) FA2006-A Varavoima 9 9" asennussetti FHA206-A Kolmannen osapuolen 9" kaappiin asennettaessa 20 FM peitelevy HU FHA207-A Uppoasennukseen 2 Lisenssiavain Sx FCA20xx Erikoistoimintoihin 22 Kaapelisetti (kommunikointi) FCA204-A Käyttölaitteeseen sijoitettujen moduulien kaapelointi taipuisalla kaapelilla 23 Teholähdesetti (50 W, B) FP2005-A Lisäteholähde Tekniset tiedot FC2020 kotelolla (Standard) FC2020 kotelolla (Comfort) Verkkojännite AC V / AC V AC 5 / 230 V +0/-5 % Teholähde 70 W 50 W Käyttöjännite DC V DC V Käyttövirta Maks. 2.5 A Maks. 5 A Akkukapasiteetti 2x 2 V, 7 2 Ah 2x 2 V, 26 Ah Akkujen valvonta Kyllä Kyllä Verkon valvonta Kyllä Kyllä Kytkettävät ilmaisimet Sinteso (FDnet) Sinteso (FDnet) Linjojen määrä Silmukat (silmukan haaroittimella) tai Päättyvät linjat 2 (4) 4 (8) 2 (4) 4 (8) Osoitteiden määrä Maks. 252 Maks. 252 Integroidut tulot/lähdöt Relelähdöt Ilm.siirto palo Ilm.siirto vika Valvotut lähdöt Palo Vika Hälytinlinja Vapaasti ohjelmoitavat tulot/lähdöt 8 (3) 8 (3) Käyttölaite Integroitu Integroitu Paikat RS232, RS485 sarjaporteille 2 2 Paikat verkkomoduuleille 2 2 Paikat silmukan haaroittimille Asennuspaikka kaapelisetille (kommunikointi) 2 Hälytinmoduuleja Maks. Maks. Ethernet-portti RJ45 Käyttölämpötila C C Varastointilämpötila C C Ilman kosteus (ei kondensiota) 95 % suht. 95 % suht. Maksimi asennuspaikka merenpinnalta 4000 m 2000 m Mitat (L x K x S) Ilman kansiosaa Kansiosalla Väri Kotelo Kansi 430 x 398 x 60 mm 430 x 398 x 83 mm ~RAL 7035, vaalean harmaa ~RAL 900, valkoinen 430 x 796 x 60 mm 430 x 796 x 83 mm ~RAL 7035, vaalean harmaa ~RAL 900, valkoinen Suojaluokitus (IEC 60529) IP30 IP30 Hyväksynnät VdS LPCB FM DNV GL (Marine) G bn/ G bn/ Katso dokumentti A6V

11 Tilaustiedot Tyyppi Tilausnumero Nimike Paino Keskukset FC2020-AZ A5Q Paloilmoituskeskus (2-silmukkaa) kg FC2020-BB A5Q Paloilmoituskeskus (2-silmukkaa) kg Laajennukset Z3B7 BPZ: Rele AC 250 V / 0 A ( vaihtokärki) kg FTO200-A A5Q Tapahtumakirjoitin kg A5Q Vaihtorullat kirjoittimelle (0 rullaa) kg FTO2006-B A5Q Lukko (Nordic) kg FHA2007-A A5Q00005 Asennuslevy kg FCI2003-A A5Q Silmukan haaroitin (FDnet) kg FCA2002-A A5Q RS485 moduuli (eristetty) kg FCA200-A A5Q RS232 moduuli (eristetty) kg FN200-A A5Q Verkostointimoduuli (SAFEDLINK) kg FN2002-A S24236-B2502-A Toistin (SAFEDLINK) 0.54 kg FCA2005-A A5Q Hälytinmoduuli 0.40 kg FCA204-A A5Q Kaapelisetti (kommunikointi) kg FH2002-A A5Q Kotelo (Standard) kg FH2004-A A5Q Kotelo (Large Extension).820 kg FH2003-A A5Q Kotelo (Comfort) kg FH2005-A A5Q Kotelo (Large) kg FCM2038-A2 S54400-B46-A Operoinnin lisäosa (2xLED-taulu) kg FCM2036-A2 S54400-B47-A Operoinnin lisäosa (4xLED-taulu) kg FHA206-A A5Q " asennussetti kg FHA207-A A5Q FM peitelevy HU kg FHA205-A A5Q UP peitelevy 2 HU 5.00 kg FN2006-A S54400-A09-A Kuituverkon moduuli (SM) kg FN2007-A S54400-A0-A2 Kuituverkon moduuli (MM) kg

12 Tyyppi Tilausnumero Nimike Paino Lisätehonlähteet FP205-A S54400-B2-A Teholähde (70 W).300 kg FP2004-A A5Q Teholähdesetti (50 W, A) asennettavaksi tyhjään koteloon FP2005-A A5Q Teholähdesetti (50 W, B) rinnalle liitettäväksi.366 kg.00 kg Verkot (runkoverkko) FN202-A S54400-A52-A Ethernet kytkin (modulaarinen) kg FCA203 S54400-A53-A Liitäntämoduuli (MoNet) kg kg kaapelilla VN2002-A S54400-A43-A Ethernet moduuli (MM) kg VN2003-A S54400-A44-A Ethernet moduuli (SM) kg FHA2029-A S54400-B79-A Asennussetti (kytkin).240 kg Akut FA2003-A A5Q Akku (2 V, 7 Ah, VDS) kg FA2004-A A5Q Akku (2 V, 2 Ah, VDS) kg FA2005-A A5Q Akku (2 V, 7 Ah, VDS) kg FA2006-A A5Q Akku (2 V, 26 Ah, VDS) kg FA2007-A A5Q Akku (2 V, 45 Ah, VDS) kg FA2008-A A5Q Akku (2 V, 65 Ah, VDS) kg Lisenssiavaimet FCA2033-A S54400-P54-A Lisenssiavain (S) 0.00 kg FCA2034-A S54400-P55-A Lisenssiavain (S2) 0.00 kg FCA2035-A S54400-P56-A Lisenssiavain (S3) 0.00 kg Ulkoinen kirjoitin DL3750+ A5Q Matriisikirjoitin (Ulkoinen) kg Varaosat A5Q Musta värinauha DL3750+ kirjoittimelle kg Julkaisija Siemens Osakeyhtiö Infrastructure & Cities Division Tarvonsalmenkatu Espoo Puh Copyright Siemens Osakeyhtiö Oikeudet muutoksiin ja saatavuuteen pidätetään. Dokumentin ID FS20 manuaali Julkaisu Väli
