1 Kierretapit ruostumattomiin teräksiin

2 Ominaisuudet&edut RAAKA-AINE DIN standardin mukaiset E404 Shark kierretapit valmistetaan HSCo:sta. Sen kuumankestävyys on suuri ja se mahdollistaa kierretapin käytön vaativissa työstöolosuhteissa. ISO standardin mukaiset E048 MTT-X kierretapit valmistetaan ensiluokkaisesta vanadium pulveripikateräksestä, HSS-XS1, jossa on lyömätön yhdistelmä lujuutta, särmä- ja kulumiskestävyyttä. PINTAKÄSITTELY Molemmissa malleissa on Super-B monikerrospinnoite, jossa yhdistyy pehmeä, itsevoiteleva ja pienen kitkakertoimen omaava pinta kovaan ja kulutusta kestävään pintaan. Se on erityisen hyvä kierteitettäessä lujia, pitkälastuisia raakaaineta kuten ruostumattomia teräksiä, koska se kestää kulutusta ja vastustaa irtosärmän muodostumista. KIERREVALIKOIMA Kummassakin mallissa valikoimassa on M vakio kierre. GEOMETRIA 3-säteinen uran muoto. Rintakulma on vakio koko uran matkalla ja se parantaa merkittävästi lastuamistapahtuman hallintaa. Kierukkakulma on 48º. Lastun muodostumiselle on riittävästi tilaa ja lastut poistuvat tehokkaasti ja pehmeästi kiertymättä varren ymärille. Lastuavan särmän geometria on erityisesti kehitetty korkealuokkaisten kierteiden tekemiseen ruostumattomiin teräksiin. Oikea päästö sekä etuviisteessä, että kierreosassa varmistavat ruostumattoman teräksen vakaan kierteittämisen. Kartiomainen takaosa parantaa lastujen poistumista ja vähentää kierretapin viimeisten kierteiden murtumisriskiä. VÄRIRENGAS KOODI Sininen rengas ilmaisee, että kierretappi on tarkoitettu erityisesti ruostumattomien teräksien kierteitykseen. ASIAKKAAN EDUT Ongelmatonta pohjareikien kierteitystä ruostumattomiin teräksiin. Tehostunut lastujen poisto vähentää keskeytyksiä tuotantoprosessissa. Aksiaaliset voimat pienenevät merkittävästi ja riski virheellisten kierteiden syntymiseen vähenee oleellisesti. Vääntövoimat pienenevät erittäin paljon vähentäen kierretapin kulumista ja murtumis- ja katkeamisriskiä. Vahvat lastuavat särmät, joiden murtumisriski on olematon. Pidentynyt työkalun elinikä testit osoittavat 30% - 80% parannusta olemassa oleviin kierretappeihin verrattuna. Uusi geometria vähentää ylikokoisten kierteiden syntymisriskiä. 2

PINTAKÄSITTELY Molemmissa malleissa on Super-B monikerrospinnoite, jossa yhdistyy pehmeä, itsevoiteleva ja pienen kitkakertoimen omaava pinta kovaan ja kulutusta kestävään pintaan.

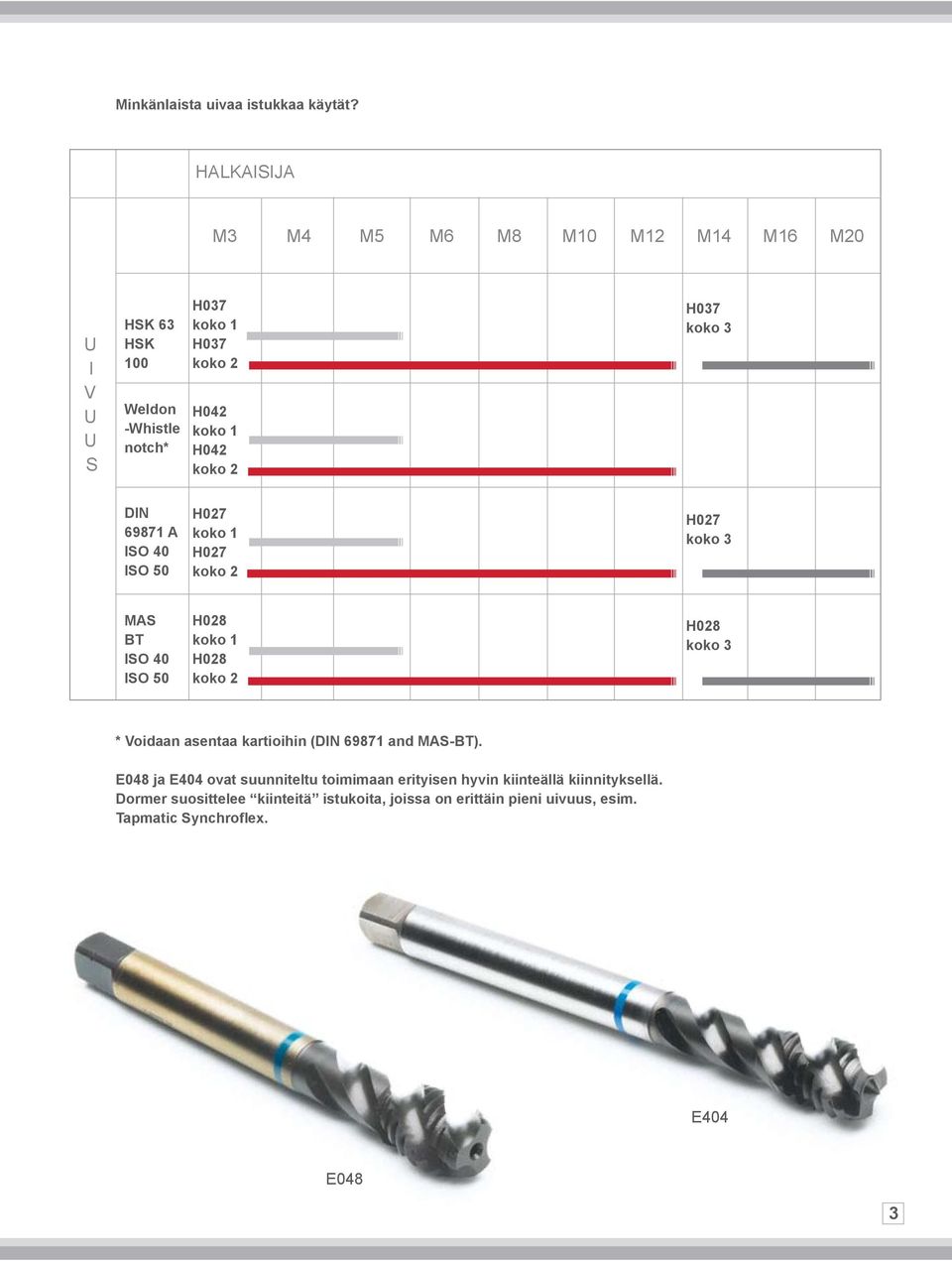

3 Minkänlaista uivaa istukkaa käytät? HALKAISIJA M3 M4 M5 M6 M8 M10 M12 M14 M16 M20 U I V U U S HSK 63 HSK 100 Weldon -Whistle notch H037 koko 1 H037 koko 2 H042 koko 1 H042 koko 2 H037 koko 3 DIN A ISO 40 ISO 50 H027 koko 1 H027 koko 2 H027 koko 3 MAS BT ISO 40 ISO 50 H028 koko 1 H028 koko 2 H028 koko 3 Voidaan asentaa kartioihin (DIN and MAS-BT). E048 ja E404 ovat suunniteltu toimimaan erityisen hyvin kiinteällä kiinnityksellä. Dormer suosittelee kiinteitä istukoita, joissa on erittäin pieni uivuus, esim. Tapmatic Synchroflex. E404 E048 3

koko 2 H037 koko 3 DIN 69871 A ISO 40 ISO 50 H027 koko 1 H027 koko 2 H027 koko 3 MAS BT ISO 40 ISO 50 H028 koko 1 H028 koko 2 H028 koko 3

4 Raaka-aineryhmät E404 E048 Paras valinta Hyvä valinta Esimerkki 32 = Lastuamisnopeus, m/min +/- 10% M3 - M20 M3 - M20 Raaka-aineryhmät (AMG) Kovuus HB Murtolujuus N/mm Teräs 2.Ruostum. teräs 3.Valurauta 4.Titaani 5.Nikkeli 6.Kupari 7.Alumiini Magnesium 8.Synteettiset aineet 9.Kovat aineet 10.Grafiitti 1.1 Puhdas rauta, pehmeät teräkset 1.2 Rakenneteräkset, hiilletysteräkset 1.3 Hiilli- ja niukkaesosteiset teräset 1.4 Seostetut teräkset 1.5 Seostetut teräkset työkalu- ja nuorrutusteräkset 1.6 Seostetut teräkset työkalu- ja nuorrutusteräkset 1.7 Seostetut teräkset, karkaistut teräkset 1.8 Seostetut teräkset, karkaistut teräkset 2.1 Aut. laadut, työkaluteräkset Cr>10% 2.2 Austenittiset 2.3 Ferriiti + Austeniitti (Duplex), Ferriitismartensiittiset 2.4 Erkautumiskarkenevat 3.1 Harmaa valurauta 3.2 Harmaa valurauta 3.3 Pallografiitti valurauta / Adusoitu valurauta 3.4 Pallografiitti valurauta / Adusoitu valurauta 4.1 Titaani, seostamaton 4.2 Titaani, seostattu 4.3 Titaani, seostattu 5.1 Nikkeli, seostamaton 5.2 Nikkeli, seostettu 5.3 Nikkeli, seostettu 6.1 Kupari 6.2 ß-Messinki, pronssi 6.3 α-messinki, pehmeä 6.4 Cu-Al-Fe seokset, lujat pronssit 7.1 Al, Mg, seostamaton 7.2 Al seostettu, Si<0.5% 7.3 Al seostettu, Si>0.5% <10% 7.4 Al seostettu, Si>10% Whisker lujitetut, Al-seokset, Mg-seokset 8.1 Pehmeät muovit (Thermoplast) 8.2 Kovat muovit, Bakeliitti 8.3 Lujitetut muovit 9.1 Cermetit (metalli-keraamiset) 10.1 Standardi Grafiitti <120 <400 <250 <850 <250 <850 >250 <350 >850 <1200 >350 >1200 < HRC > HRC <1960 <250 <850 <320 <1100 <300 <1000 >320 <410 >1100 <1400 <150 <500 >150 <300 >500 <1000 >200 <300 >700 <1000 <270 <900 >270 <350 >900 <1250 <150 <500 <270 <900 >270 <350 >900 <1200 <100 <350 <470 <1500 <100 <350 <150 <500 <120 <400 <120 < <550 < <

2 Rakenneteräkset, hiilletysteräkset 1.3 Hiilli- ja niukkaesosteiset teräset 1.4 Seostetut teräkset 1.5 Seostetut teräkset työkalu- ja nuorrutusteräkset 1.

5 Maskingängtappar Blå Shark Bakfasad Maschi a macchina, Blue Shark, rastremazione posteriore del filetto E404 Konekierretapit, Sininen Shark, kevennetty Maskingjengetapper Blå Shark Bakfaset Machine Tap, Blue Shark, back tapered Maskingevindtappe, Blå Shark, Bagfaset E404 l 1 l 2 d 2 l 3 l 4 M P mm mm mm Ø mm a mm mm z mm e-code E404M E404M E404M E404M E404M E404M E404M E404M E404M E404M20 5

5 18 E404M3 4 0.70 63 7 4.5 3.4 6 3 3.3 21 E404M4 5 0.80 70 8 6.0 4.9 8 3 4.2 25 E404M5 6 1.00 80 10 6.0 4.9 8 3 5 30 E404M6 8 1.25 90 13 8.0 6.2 9 3 6.8 35 E404M8 10 1.50 100 15 10.

6 E048 Maskingängtappar MTT-X Bakfasad Konekierretapit MTT-X, kevennetty Machine Tap MTT-X, back tapered MTT-X Maschi a macchina, rastremazione posteriore del filetto Maskingjengetapper MTT-X Bakfaset Maskingevindtappe MTT-X, Bagfaset E048 l 1 l 2 d 2 l 3 l 4 M P mm mm mm Ø mm a mm mm z e-code E048M E048M E048M E048M E048M E048M E048M E048M E048M20 6

5 15 E048M3 4 0.70 53 7 4.0 3.15 6 3 3.3 19 E048M4 5 0.80 58 8 5.0 4.0 7 3 4.2 22 E048M5 6 1.00 66 10 6.3 5.0 8 3 5 27 E048M6 8 1.25 72 12 8.0 6.3 9 3 6.

7 7
