COLOR TELEVISION 26 LXW DL

Transkriptio

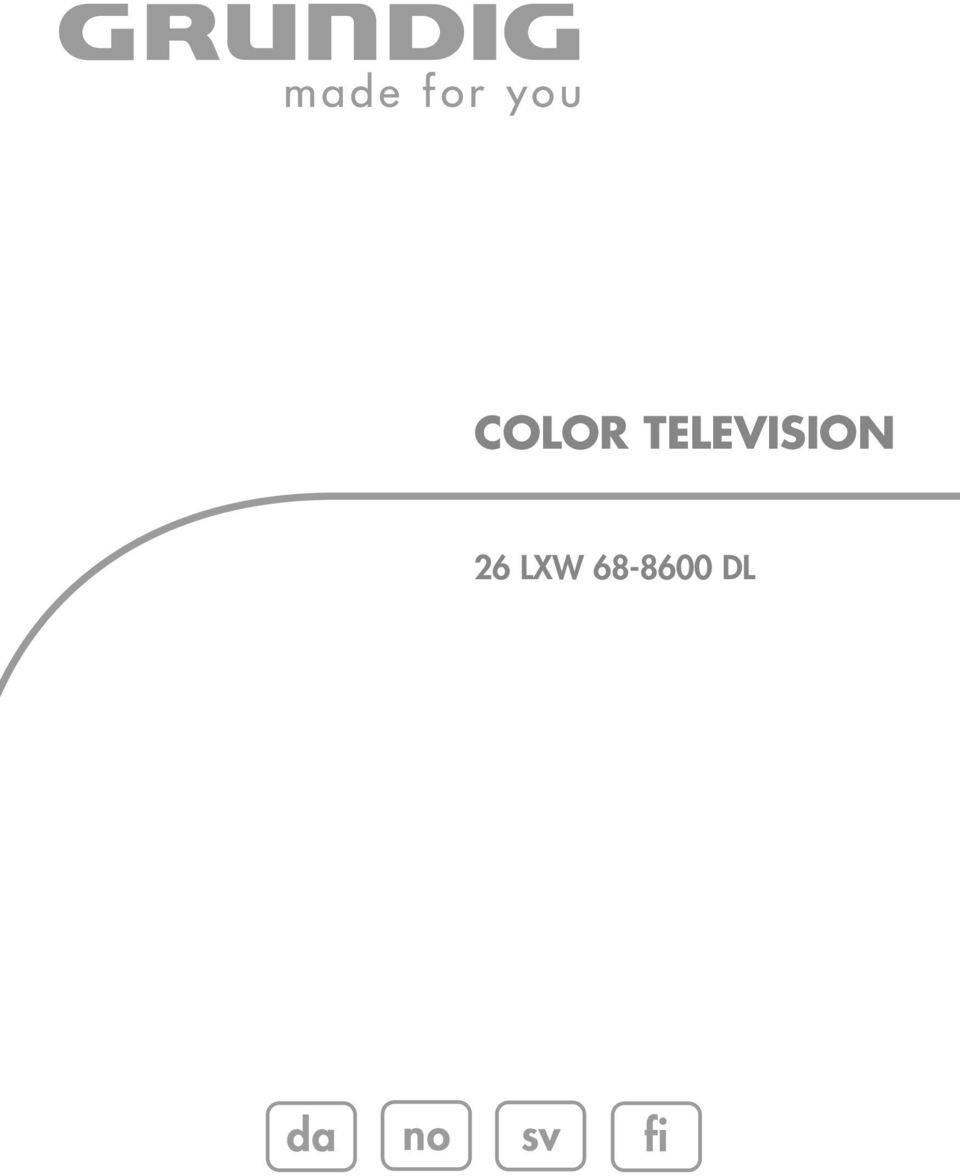

1 COLOR TELEVISION 26 LXW DL

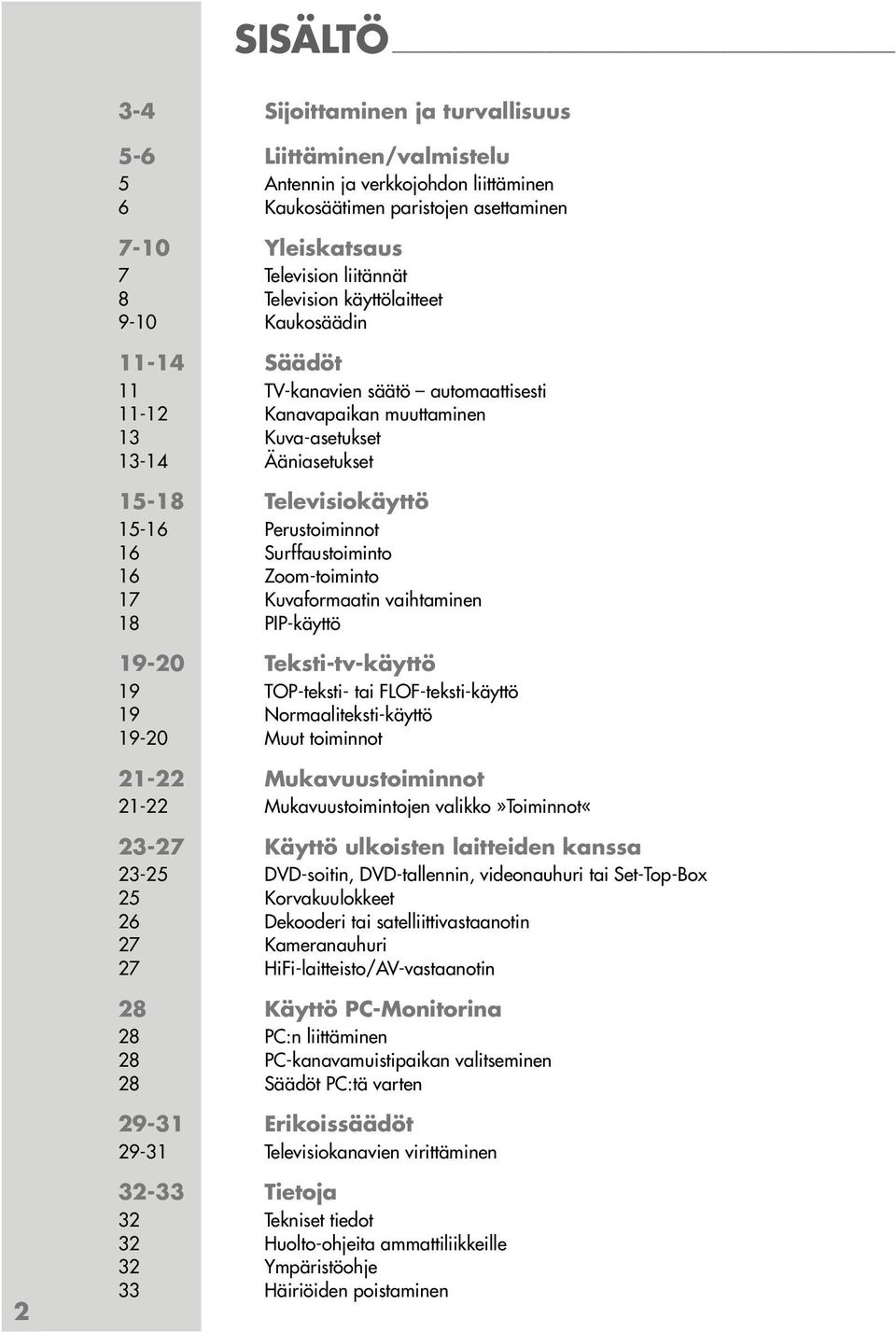

2 SISÄLTÖ 3-4 Sijoittaminen ja turvallisuus 5-6 Liittäminen/valmistelu 5 Antennin ja verkkojohdon liittäminen 6 Kaukosäätimen paristojen asettaminen 7-10 Yleiskatsaus 7 Television liitännät 8 Television käyttölaitteet 9-10 Kaukosäädin Säädöt 11 TV-kanavien säätö automaattisesti Kanavapaikan muuttaminen 13 Kuva-asetukset Ääniasetukset Televisiokäyttö Perustoiminnot 16 Surffaustoiminto 16 Zoom-toiminto 17 Kuvaformaatin vaihtaminen 18 PIP-käyttö Teksti-tv-käyttö 19 TOP-teksti- tai FLOF-teksti-käyttö 19 Normaaliteksti-käyttö Muut toiminnot Mukavuustoiminnot Mukavuustoimintojen valikko»toiminnot«23-27 Käyttö ulkoisten laitteiden kanssa DVD-soitin, DVD-tallennin, videonauhuri tai Set-Top-Box 25 Korvakuulokkeet 26 Dekooderi tai satelliittivastaanotin 27 Kameranauhuri 27 HiFi-laitteisto/AV-vastaanotin 28 Käyttö PC-Monitorina 28 PC:n liittäminen 28 PC-kanavamuistipaikan valitseminen 28 Säädöt PC:tä varten Erikoissäädöt Televisiokanavien virittäminen Tietoja 32 Tekniset tiedot 32 Huolto-ohjeita ammattiliikkeille 32 Ympäristöohje 33 Häiriöiden poistaminen

3 TV R AV 2 AV 1 AUDIO IN VIDEO L R SPDIF OUT ANT IN L R Y Pb Pr HDMI AV OUT COMPONENT INPUT AV 2 AV 1 L enaro PC-IN PC AUDIO-IN AUDIO IN VIDEO L R SPDIF OUT ANT IN L R Y Pb Pr HDMI AV OUT COMPONENT INPUT L enaro PC-IN AC IN L enaro PC AUDIO-IN AC IN P TV/AV MENU SIJOITTAMINEN JA TURVALLISUUS _ 10 cm 5 x 20 cm 10 cm! SERVICE! Ottakaa televisiovastaanotinta sijoittaessanne huomioon seuraavat ohjeet: Tämä televisiovastaanotin on tarkoitettu kuva- ja äänisignaalien vastaanottamiseen ja toistamiseen. Kaikenlainen muu käyttö on ehdottomasti kielletty. Ideaalinen katseluetäisyys on 5 kertaa kuvaruudun halkaisijan päässä laitteesta. Kuvaruudulle lankeava valo huonontaa kuvan laatua. Ota huomioon tarpeeksi suuret etäisyydet kirjahyllyyn riittävän tuuletuksen takaamiseksi. Televisiovastaanotin on tarkoitettu käytettäväksi kuivissa tiloissa. Jos kuitenkin käytätte sitä ulkona, huolehtikaa ehdottomasti siitä, että laite on suojassa kosteudelta (sade, vesiroiskeet). Älkää asettako televisiovastaanotinta alttiiksi minkäänlaiselle kosteudelle. Älkää asettako nesteillä täytettyjä astioita (maljakoita tai vastaavia) televisiovastaanottimen päälle. Astia saattaa kaatua ja neste voi heikentää sähköturvallisuuden. Asettakaa televisiovastaaotin tasaiselle ja kovalle alustalle. Älkää asettako mitään esineitä (esimerkiksi sanomalehtiä) televisiovastaanottimen päälle. Laitteen alle ei tule asettaa liinaa tai vastaavaa. Älkää asettako televisiovastaanotinta lämmityslaitteiden välittömään läheisyyteen tai suoraan auringonpaisteeseen, jotta sen jäähdytys ei huonone. Lämpöpatoutumat aiheuttavat vaaran ja vaikuttavat televisiovastaanottimen elinikään. Antakaa ammattilaisen poistaa toisinaan televisiovastaanottimeen muodostuneet kerääntymät. Televisiovastaanotinta ei saa missään tapauksessa avata itse. Takuuoikeus ei koske vaurioita, jotka johtuvat epäasianmukaisesta kajoamisesta laitteeseen. Huomioi, ettei verkkojohto tai (jos saatavilla) verkkosovitin ei vaurioidu. Televisiovastaanotinta saa käyttää vain mukana toimitetun verkkojohdon/verkkosovittimen kanssa. Ukonilma on vaaraksi kaikille sähköisille laitteille. Sähköverkkoon ja/tai antenniin osunut salamanisku voi vaurioittaa televisiovastaanotinta silloinkin, kun se on kytkettynä pois päältä. Vetäkää aina ukonilmalla verkko- ja antennipistoke seinästä. Puhdistakaa kuvaruutu vain kostealla, pehmeällä pyyhkeellä. Käyttäkää ainoastaan puhdasta vettä. Älkää liittäkö mitään laitteita, kun laitteenne on päällä. Kytkekää myös muut laitteet pois päältä ennen liittämistä! Työntäkää laitteenne verkkopistoke pistorasiaan vasta sitten, kun olette liittäneet ulkoiset laitteet ja antennin! Huolehdi siitä, että verkkopistokkeeseen pääsee helposti käsiksi! SUOMI 3

4 SIJOITTAMINEN JA TURVALLISUUS _ Ole hyvä ja ota laitetta sijoittaessasi huomioon, että huonekalujen pinnat on käsitelty erilaisilla lakoilla tai muovipinnoitteilla. Ne sisältävä useimmiten kemiallisia aineosia, jotka voivat muun muassa vahingoittaa laitteen jalkoja. Tällöin huonekalujen pinnalle saattaa jäädä jälkiä, joita on vaikea tai mahdoton poistaa. LCD-televisiosi kuvaruutu vastaa korkeimpia laatuvaatimuksia ja testattiin kuvapistevikojen suhteen. Teknologisista syitä johtuen huolimatta valmistuksen huolellisuudesta ei voida 100 %:sesti vakuuttaa, että kaikki kuvapisteet ovat kunnossa. Sellaisten kuvapistevirheiden ei voida jos ne ovat DIN-normin mukaisia katsoa kuuluvan takuuseen kuuluvien laitevikojen alle. Varoitus: Jos suunnittelet televisiolle seinäpidikettä, noudata ehdottomasti tämän seinäpidikkeen asennusohjetta, tai anna asennus ammattilaisen tehtäväksi. Ota seinäpidikettä ostaessasi huomioon, että kaikki television tarkoituksenmukaiset kiinnityspisteet ovat myös seinäpidikkeessä ja että niitä käytetään myös asennuksessa. 4

5 SPDIF OUT L R AV OUT ANT IN AUDIO IN VIDEO L R Y Pb Pr COMPONENT INPUT HDMI PC-IN PC AUDIO-IN LIITTÄMINEN/VALMISTELU Antennin ja verkkojohdon kytkeminen S-VHS VIDEO L AV3 R AV 2 TV R AV 1 1 AC IN Työntäkää taloantennin antennikaapeli television antenniliittimeen»ant IN«. L R SPDIF OUT AV OUT ANT IN AUDIO IN L R Y COMPONENT I 2 Mukana oleva verkkojohto yhdistetään televisiovastaanottimen liitäntään»ac IN«. 3 Verkkojohdon pistoke työnnetään pistorasiaan. AC IN Työntäkää laitteenne verkkopistoke pistorasiaan vasta sitten, kun olette liittäneet ulkoiset laitteet ja antennin! Liittäkää televisiolaite ainoastaan mukana toimitetulla verkkojohdolla sopivan maadoitettuun pistorasiaan. Älkää käyttäkö adapteripistoketta tai jatkojohtoa, joka ei vastaa voimassa olevia turvallisuusnormeja. Älkää kajotko verkkojohtoon. SUOMI 5

6 LIITTÄMINEN/VALMISTELU Paristojen asettaminen kaukosäätimeen 1 Avatkaa paristolokero ja ottakaa kansi pois. 2 Asettakaa paristot (tyyppi Mignon, esim. UM-3 tai AA, 2x1,5 V). Tarkistakaa napaisuus (merkitty paristolokeron pohjaan). 3 Sulkekaa paristolokero. Jos televisiovastaanotin ei enää tottele kauko-ohjaimen käskyjä, paristot saattavat olla tyhjät. Poistakaa ehdottomasti käytetyt paristot. Valmistaja ei voi vastata vuotaneiden paristojen aiheuttamista vahingoista. Ympäristöohje Paristoja edes raskasmetallittomia ei saa heittää kotitalousjätteen sekaan. Olkaa hyvä ja huolehtikaa käytettyjen paristojen ympäristöä säästävästä hävittämisestä esimerkiksi viemällä ne yleisiin keräyspisteisiin. Tutustukaa luonanne voimassa oleviin oikeudellisiin määräyksiin. 6

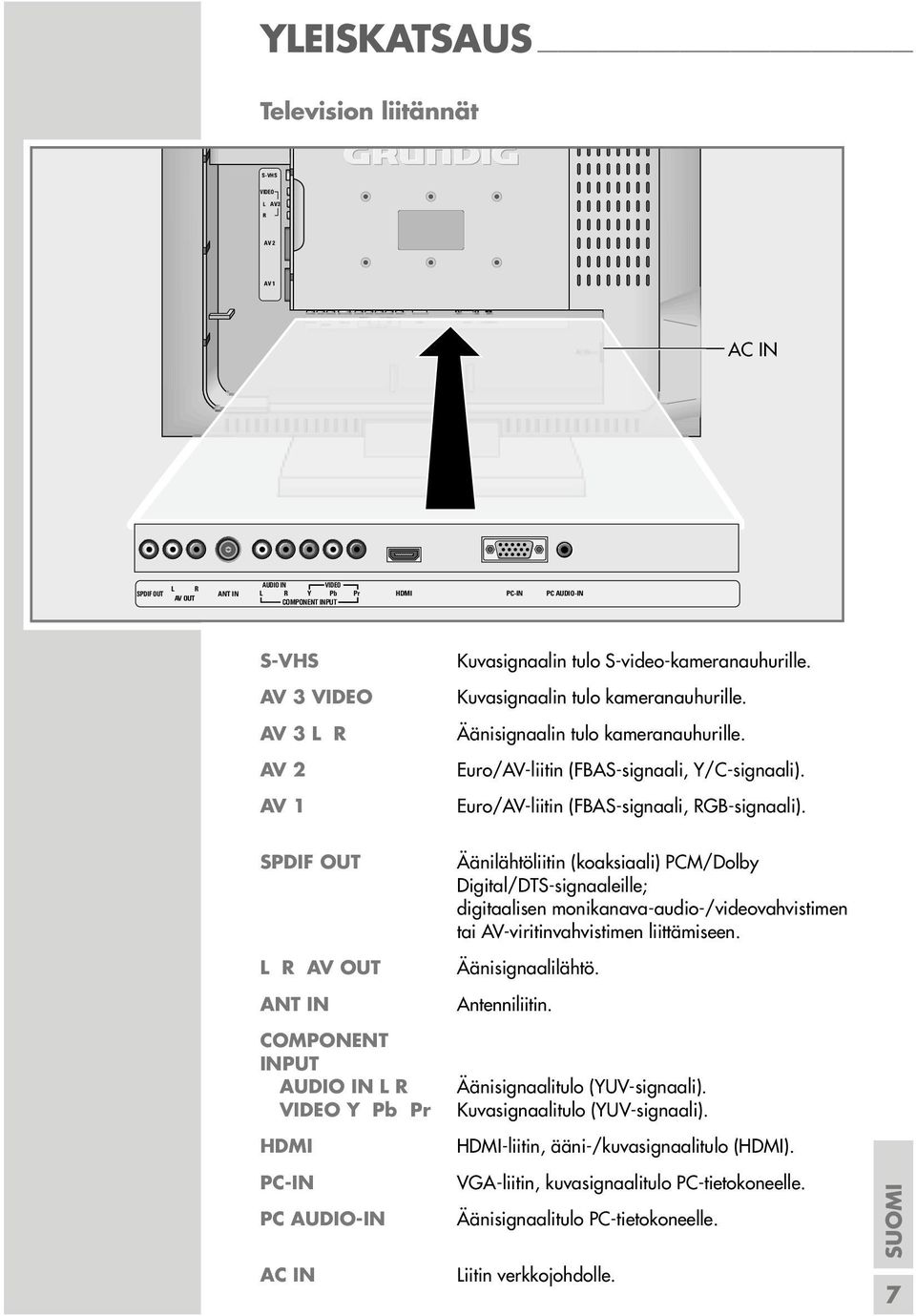

7 SPDIF OUT L R AV OUT ANT IN AUDIO IN VIDEO L R Y Pb Pr COMPONENT INPUT HDMI PC-IN PC AUDIO-IN YLEISKATSAUS Television liitännät S-VHS VIDEO L AV3 R AV 2 AV 1 AC IN AC IN L R SPDIF OUT AV OUT ANT IN AUDIO IN VIDEO L R Y Pb Pr COMPONENT INPUT HDMI PC-IN PC AUDIO-IN S-VHS AV 3 VIDEO AV 3 L R AV 2 AV 1 Kuvasignaalin tulo S-video-kameranauhurille. Kuvasignaalin tulo kameranauhurille. Äänisignaalin tulo kameranauhurille. Euro/AV-liitin (FBAS-signaali, Y/C-signaali). Euro/AV-liitin (FBAS-signaali, RGB-signaali). SPDIF OUT L R AV OUT ANT IN COMPONENT INPUT AUDIO IN L R VIDEO Y Pb Pr HDMI PC-IN PC AUDIO-IN AC IN Äänilähtöliitin (koaksiaali) PCM/Dolby Digital/DTS-signaaleille; digitaalisen monikanava-audio-/videovahvistimen tai AV-viritinvahvistimen liittämiseen. Äänisignaalilähtö. Antenniliitin. Äänisignaalitulo (YUV-signaali). Kuvasignaalitulo (YUV-signaali). HDMI-liitin, ääni-/kuvasignaalitulo (HDMI). VGA-liitin, kuvasignaalitulo PC-tietokoneelle. Äänisignaalitulo PC-tietokoneelle. Liitin verkkojohdolle. SUOMI 7

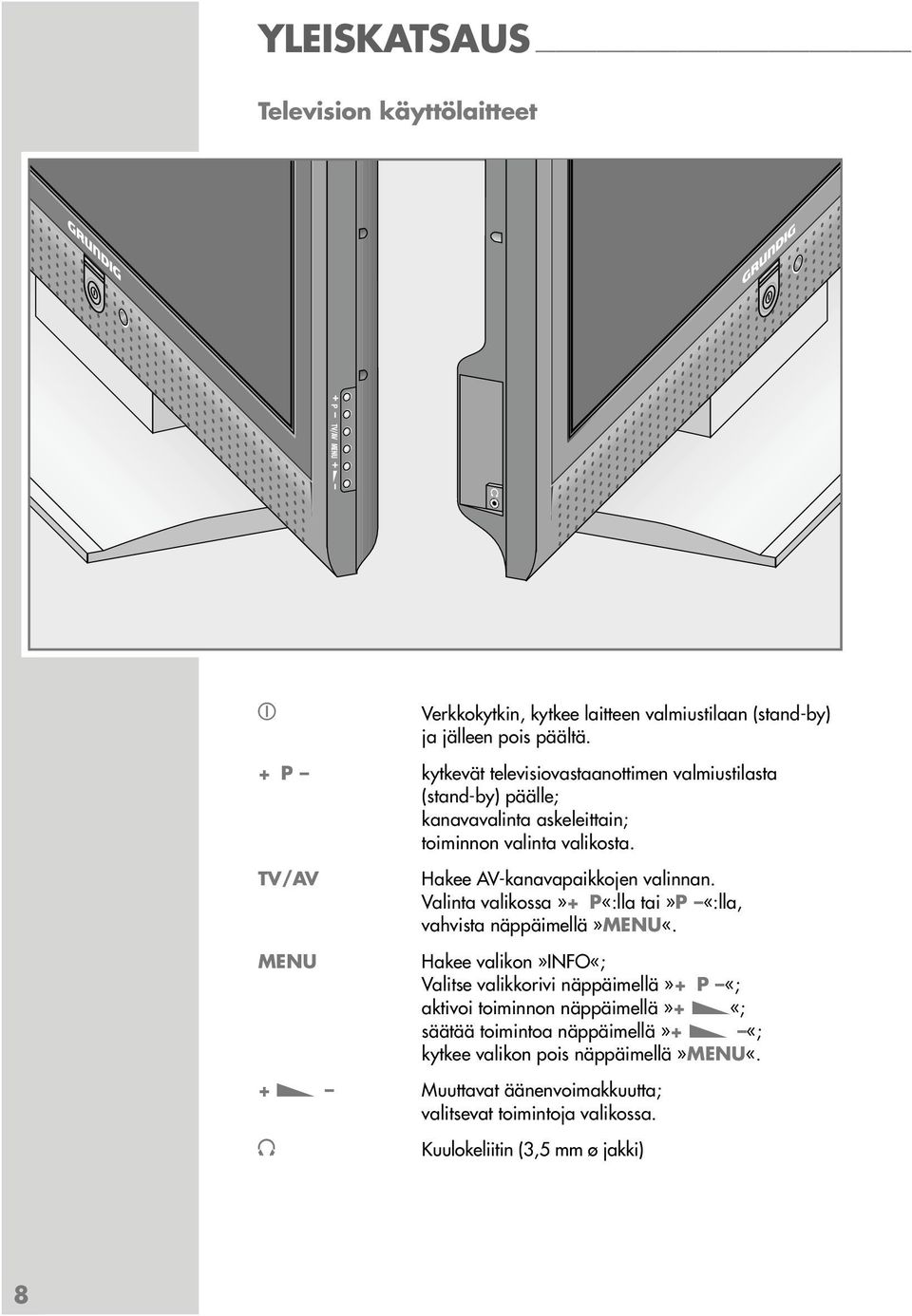

8 P YLEISKATSAUS Television käyttölaitteet L enaro TV/AV MENU Verkkokytkin, kytkee laitteen valmiustilaan (stand-by) ja jälleen pois päältä. + P kytkevät televisiovastaanottimen valmiustilasta (stand-by) päälle; kanavavalinta askeleittain; toiminnon valinta valikosta. TV/AV MENU Hakee AV-kanavapaikkojen valinnan. Valinta valikossa»+ P«:lla tai»p «:lla, vahvista näppäimellä»menu«. Hakee valikon»info«; Valitse valikkorivi näppäimellä»+ P «; aktivoi toiminnon näppäimellä»+ «; säätää toimintoa näppäimellä»+ «; kytkee valikon pois näppäimellä»menu«. + Muuttavat äänenvoimakkuutta; valitsevat toimintoja valikossa. Kuulokeliitin (3,5 mm ø jakki) 8

9 YLEISKATSAUS Kaukosäädin Kytkee televisiovastaanottimen pois päältä (stand-by) Kytkevät televisiovastaanottimen päälle stand-bytilasta; valitsevat kanavia suoraan.? Näyttää kanavan numeron ja nimen; Teksti-TV-toiminnon vastauksenavaus. E PIP AV d i Z P+, P- OK TXT TV-G Kuvaformaatin vaihtokytkin; kaksinkertaistaa merkkien koon teksti-tv-käytössä. Tuo pienen kuvan näkyviin; aktivoi Double Window -toiminnon; palaa takaisin normaalikuvaan. Kutsuu AV-kanavamuistipaikkojen esivalinnan. Valinta sen jälkeen P+:lla tai P-:lla. Kytkee äänen päälle/pois (mykistys). Hakee»INFO«esiin. Surffaustoiminto; sivupysäytys teksti-tv-käytössä. Kytkevät televisiovastaanottimen päälle stand-bytilasta; valitsevat kanavia askeleittain; liikuttavat kursoria ylös/alas. Äänenvoimakkuuden säätö; liikuttavat kursoria vasemmalle/oikealle. Hakee kanavapaikan esiin; muuttaa ja aktivoi erilaisia toimintoja. Siirtyy teksti-tv-käytöstä televisiokäyttöön ja takaisin. Näppäin ei ole käytössä. z F Valitsee erilaisia kuva-asetuksia; selaa teksti-tv-käytössä yhden sivun taaksepäin. Hakee kellonajan näkyviin; valitsee seuraavan sivun teksti-tv-toiminnossa. Pysäytyskuva; valitsee halutun kohdan teksti-tv-käytössä. Valitsee erilaisia ääniasetuksia; valitsee halutun aiheen teksti-tv-käytössä. SUOMI 9

10 YLEISKATSAUS SCAN PAT S P DR, DVD AUX Suurentaa kuvaa. Valitsee Double Window -toiminnon. Valitsee taustasivun teksti-tv-käytössä. Näyttää taustasivun teksti-tv-käytössä. Kytkee GRUNDIG digitaali-vastaanottimen, GRUNDIG digitaali-vastaanottimen kovelevyllä (PDR), GRUNDIG DVD-soittimen tai GRUNDIG DVD-soittimen toiminnoille. Pidä vastaavaa näppäintä (»DR«,»DVD«) painettuna. Paina sen jälkeen haluamaasi näppäintä. Näppäin»DR«on ohjelmoitu GRUNDIG digitaalivastaanottimen käytölle (kaukosäätötaso 1). Näppäin»DVD«on ohjelmoitu GRUNDIG DVD-soittimen käytölle. Ohjelmoinnin voit muuttaa, katso näppäin»aux«. Se, mitä toimintoja voit käyttää, riippuu laitteen varustelusta. Selvitä asia kokeilemalla. Kaukosäätimen ohjelmointi ulkoisten laitteiden käyttöä varten. Paina»AUX«ja pidä se painettuna ja paina samalla vastaavan koodin kolmea numeronäppäintä:»1«,»2«,»3«grundig DVD-soittimelle.»4«,»5«,»6«GRUNDIG DVD-tallentimelle.»1«,»4«,»7«GRUNDIG digitaali-vastaanottimelle (kaukosäätötaso 1).»2«,»5«,»8«GRUNDIG digitaali-vastaanottimelle (kaukosäätötaso 2).»3«,»6«,»9«GRUNDIG digitaali-vastaanottimelle kovalevyllä (PDR). 10

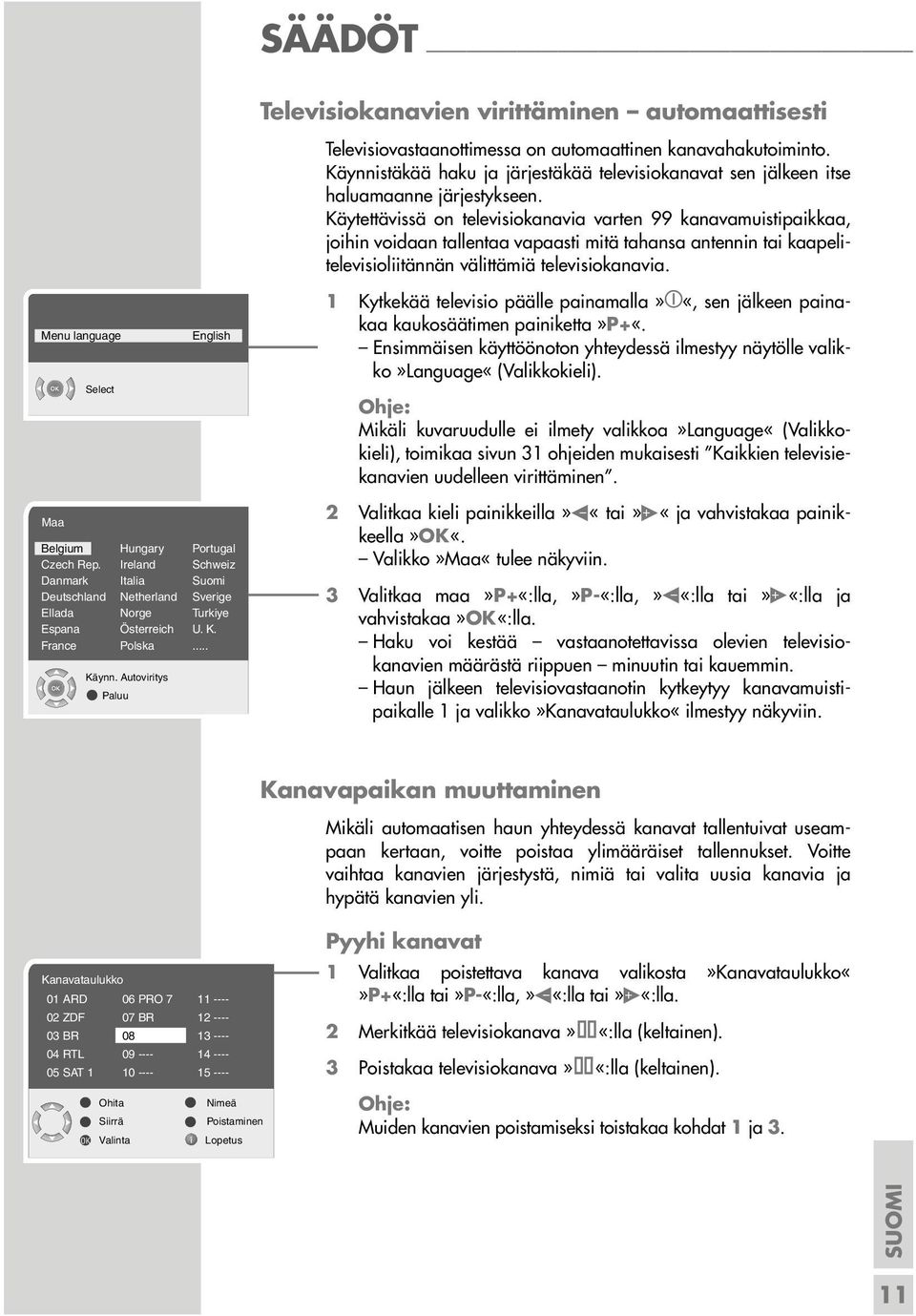

11 SÄÄDÖT Menu language Select English Televisiokanavien virittäminen automaattisesti Televisiovastaanottimessa on automaattinen kanavahakutoiminto. Käynnistäkää haku ja järjestäkää televisiokanavat sen jälkeen itse haluamaanne järjestykseen. Käytettävissä on televisiokanavia varten 99 kanavamuistipaikkaa, joihin voidaan tallentaa vapaasti mitä tahansa antennin tai kaapelitelevisioliitännän välittämiä televisiokanavia. 1 Kytkekää televisio päälle painamalla» «, sen jälkeen painakaa kaukosäätimen painiketta»p+«. Ensimmäisen käyttöönoton yhteydessä ilmestyy näytölle valikko»language«(valikkokieli). Mikäli kuvaruudulle ei ilmety valikkoa»language«(valikkokieli), toimikaa sivun 31 ohjeiden mukaisesti Kaikkien televisiekanavien uudelleen virittäminen. Maa Belgium Hungary Portugal Czech Rep. Ireland Schweiz Danmark Italia Suomi Deutschland Netherland Sverige Ellada Norge Turkiye Espana Österreich U. K. France Polska... Käynn. Autoviritys 2 Valitkaa kieli painikkeilla» «tai» «ja vahvistakaa painikkeella»ok«. Valikko»Maa«tulee näkyviin. 3 Valitkaa maa»p+«:lla,»p-«:lla,» «:lla tai» «:lla ja vahvistakaa Haku voi kestää vastaanotettavissa olevien televisiokanavien määrästä riippuen minuutin tai kauemmin. Haun jälkeen televisiovastaanotin kytkeytyy kanavamuistipaikalle 1 ja valikko»kanavataulukko«ilmestyy näkyviin. Kanavataulukko 01 ARD 06 PRO 7 02 ZDF 07 BR 03 BR RTL SAT Kanavapaikan muuttaminen Mikäli automaatisen haun yhteydessä kanavat tallentuivat useampaan kertaan, voitte poistaa ylimääräiset tallennukset. Voitte vaihtaa kanavien järjestystä, nimiä tai valita uusia kanavia ja hypätä kanavien yli. Pyyhi kanavat 1 Valitkaa poistettava kanava valikosta»kanavataulukkop+«:lla tai»p-«:lla,» «:lla tai» «:lla. 2 Merkitkää televisiokanava» «:lla (keltainen). 3 Poistakaa televisiokanava» «:lla (keltainen). Ohita Siirrä OK Valinta Nimeä Poistaminen Muiden kanavien poistamiseksi toistakaa kohdat 1 ja 3. SUOMI 11

12 SÄÄDÖT Kanavataulukko 01 ARD 02 ZDF 03 BR 04 RTL 05 SAT 1 Ohita Siirrä OK Valinta Kanavataulukko 01 ARD 02 ZDF 03 BR 04 RTL 05 SAT 1 Ohita Siirrä OK Valinta 06 PRO 7 07 BR PRO 7 07 BR Nimeä Poistaminen Nimeä Poistaminen Televisiokanavien järjesteleminen 1 Valitkaa valikosta»kanavataulukkop+«:lla tai»p-«:lla,» «:lla tai» «:lla se televisiokanava, jonka haluatte siirtää. 2 Merkitkää televisiokanava» «:lla (vihreä). 3 Valitkaa uusi kanavapaikka»p+«:lla tai»p-«:lla,» «:lla tai» «:lla ja vahvistakaa» «:lla(vihreä). Kaikki sitä seuraavat kanavat siirtyvät yhden kanavan verran. Lisäkanavien siirtämiseksi toistakaa kohdat 1 3. Kanavien nimeäminen (max 5 paikkaa) 1 Valitkaa valikosta»kanavataulukkop+«:lla tai»p-«:lla,» «:lla tai» «:lla haluttu televisiokanava. 2 Merkitkää televisiokanava» F«:lla (sininen). 3 Valitkaa painikeilla»p+«tai»p-«kirjaimet ja numerot, painikkeilla» «tai» «seuraavaan paikkaan, jossa toistakaa syöttö. 4 Tallentakaa kanavan nimi painikkeella» OK«:lla. Lisäkanavien nimeämiseksi toistakaa kohdat 1 4. Kanavataulukko 01 ARD 02 ZDF 03 BR 04 RTL 05 SAT 1 Ohita Siirrä OK Valinta 06 PRO 7 07 BR Nimeä Poistaminen Televisiokanavien yli hyppääminen Voitte valita kanavat, joiden yli hypätään valitsemalla»p+«tai»p-«. Myös valinta numeronäppäimillä on mahdollinen. 1 Valitkaa valikosta»kanavataulukkop+«:lla tai»p-«:lla,» «:lla tai» «:lla haluttu televisiokanava. 2 Merkitkää televisiokanava» z «:lla (punainen). Televisiokanava näkyy punaisella tekstillä. Merkintä voidan poistaa painamalla uudestaan punaista painiketta. Säätöjen päättäminen 1 Päättäkää säädöt»i«:lla. 12

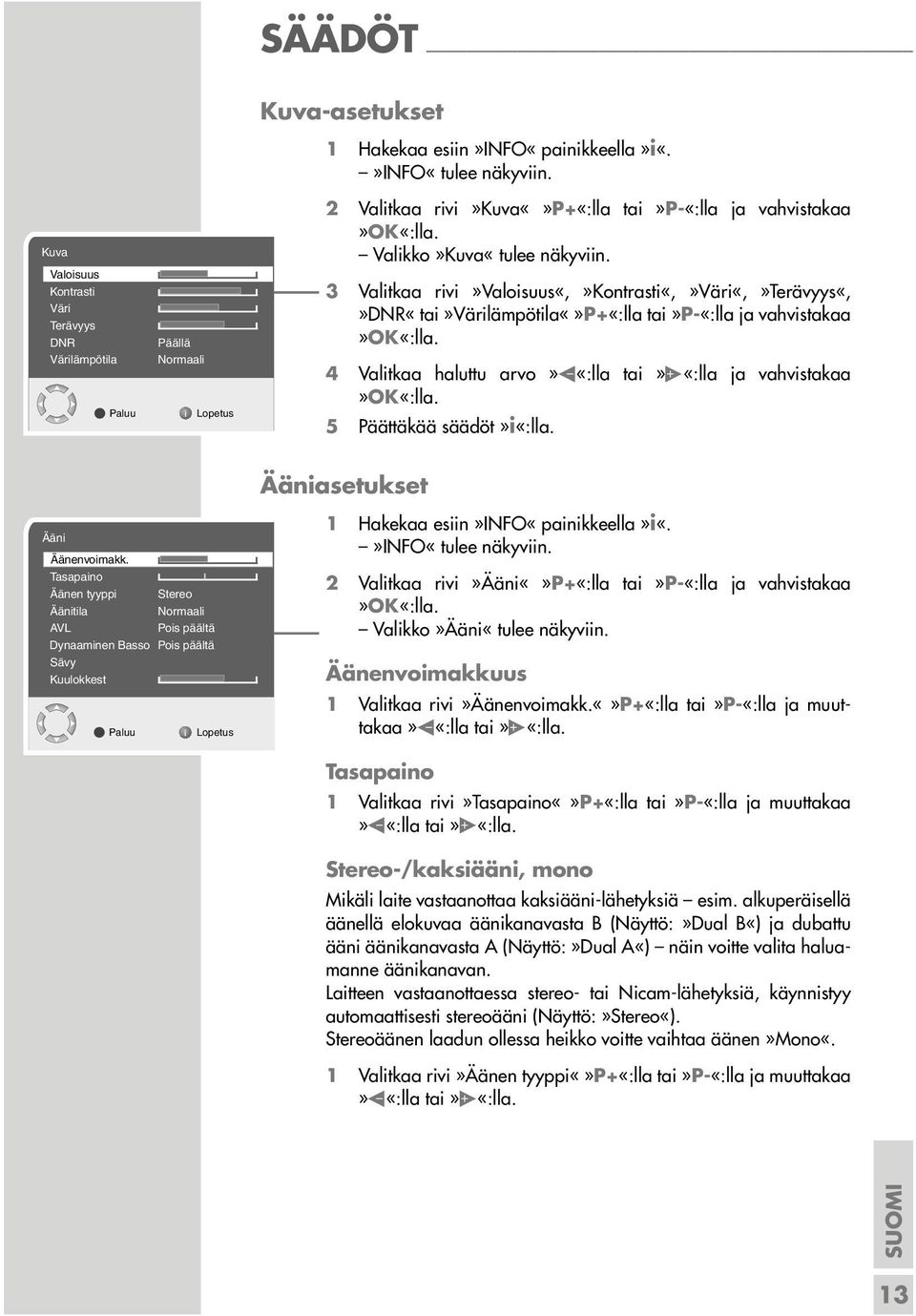

13 SÄÄDÖT Kuva Valoisuus Kontrasti Väri Terävyys DNR Värilämpötila Päällä Normaali Kuva-asetukset 1 Hakekaa esiin»info«painikkeella»i«.»info«tulee näkyviin. 2 Valitkaa rivi»kuvap+«:lla tai»p-«:lla ja vahvistakaa Valikko»Kuva«tulee näkyviin. 3 Valitkaa rivi»valoisuus«,»kontrasti«,»väri«,»terävyys«,»dnr«tai»värilämpötilap+«:lla tai»p-«:lla ja vahvistakaa 4 Valitkaa haluttu arvo» «:lla tai» «:lla ja vahvistakaa 5 Päättäkää säädöt»i«:lla. Ääniasetukset Ääni Äänenvoimakk. Tasapaino Äänen tyyppi Stereo Äänitila Normaali AVL Pois päältä Dynaaminen Basso Pois päältä Sävy Kuulokkest 1 Hakekaa esiin»info«painikkeella»i«.»info«tulee näkyviin. 2 Valitkaa rivi»äänip+«:lla tai»p-«:lla ja vahvistakaa Valikko»Ääni«tulee näkyviin. Äänenvoimakkuus 1 Valitkaa rivi»äänenvoimakk.p+«:lla tai»p-«:lla ja muuttakaa» «:lla tai» «:lla. Tasapaino 1 Valitkaa rivi»tasapainop+«:lla tai»p-«:lla ja muuttakaa» «:lla tai» «:lla. Stereo-/kaksiääni, mono Mikäli laite vastaanottaa kaksiääni-lähetyksiä esim. alkuperäisellä äänellä elokuvaa äänikanavasta B (Näyttö:»Dual B«) ja dubattu ääni äänikanavasta A (Näyttö:»Dual A«) näin voitte valita haluamanne äänikanavan. Laitteen vastaanottaessa stereo- tai Nicam-lähetyksiä, käynnistyy automaattisesti stereoääni (Näyttö:»Stereo«). Stereoäänen laadun ollessa heikko voitte vaihtaa äänen»mono«. 1 Valitkaa rivi»äänen tyyppip+«:lla tai»p-«:lla ja muuttakaa» «:lla tai» «:lla. SUOMI 13

14 SÄÄDÖT Sävy Musiikki Urheilu Elokuva Puhe Käyttäjä Hz Hz khz khz khz> Stereoleveys Laajentaa stereovaikutelmaa ja parantaa mono-äänen sointia. 1 Valitkaa rivi»äänitilap+«:lla tai»p-«:lla. 2 Valitkaa haluttu asetus» «:lla tai» «:lla. Automaattinen äänenvoimakkuus Televisioasemien lähetykset ovat eri äänenvoimakkuuksilla. Toiminto AVL (Automatic Volume Limiting) takaa saman äänenvoimakkuuden, kun vaihdatte kanavalta toiselle. 1 Valitkaa rivi»avlp+«:lla tai»p-«:lla sekä valitkaa» «:lla tai» «:lla»päällä«. Dynaaminen basso Tällä asetuksella saavutatte vahvistetun bassovaikutelman. 1 Valitkaa rivi»dynaaminen BassoP+«:lla tai»p-«:lla sekä valitkaa» «:lla tai» «:lla»kyllä«. Taajuuskorjain Taajuuskorjain tarjoaa Teille neljä esiohjelmoitua ääniasetusta (Musiikki, Urheilu, Elokuva ja Puhe) ja yhden (Käyttäjä), jonka voitte määrätä itse. 1 Valitkaa rivi»sävyp+«:lla tai»p-«:lla ja vahvistakaa Valikko»Sävy«tulee näkyviin. 2 Valitkaa haluttua asetus»käyttäjäp+«:lla tai»p-«:lla ja vahvistakaa valinta» «:lla. Taajuus»120 Hz«on aktivoituna. 3 Asettakaa haluttu arvo»p+«:lla tai»p-«:lla ja valitkaa seuraava taajuus» «:lla tai» «:lla. 4 Tallentakaa asetus» F«:lla (sininen). Säätöjen päättäminen 1 Päättäkää säädöt»i«:lla. 14

15 TELEVISIOKÄYTTÖ Perustoiminnot Päälle/pois päältä kytkeminen 1 Kytkekää televisio valmiustilaan (standby) laitteen» «:lla. 2 Kytkekää televisio valmiustilasta päälle»1 0«:lla tai»p+«:lla tai»p-«:lla. 3 Kytkekää televisiovastaanotin valmiustilaan (stand-by)» «:lla. 4 Kytkekää televisiolaite täysin pois päältä sen» «:lla. Näin säästätte energiaa. Kanavamuistipaikkojen valitseminen 1 Valitkaa kanavamuistipaikat suoraan»1 0«:lla. 2 Valitkaa kanavamuistipaikat askeleittain»p+«:lla tai»p-«:lla. 3 Hae kanavataulukko näppäimellä»ok«, valitse haluamasi televisiokanava näppäimellä»p+«tai»p-«ja kytke kanavataulukko pois päältä näppäimellä»ok«. AV-kanavamuistipaikkojen valitseminen 1 Kutsukaa valikko»lähdetaulukko«esiin»av«:lla. 2 Valitkaa haluttu AV-kanavamuistipaikka»P+«:lla tai»p-«:lla ja vahvistakaa 3 Siirtykää takaisin televisiokanavalle»1 0«:lla. Äänenvoimakkuuden muuttaminen 1 Muuttakaa äänenvoimakkuutta» «:lla tai» «:lla. Äänen päälle/pois päältä kytkeminen 1 Kytkekää ääni»p«:lla päälle tai pois (mykistys). Kellonajan näyttäminen 1 Hakekaa kellonaika näkyviin se» «:lla (vain kanavilla, jotka lähettävät teksti-tv:tä). Tietojen näyttäminen 1 Hakekaa tiedot näkyviin»?«:lla. Näyttö häipyy lyhyen ajan kuluttua automaattisesti. Pysäytyskuva Halutessanne tutkia tiettyjä kohtia pidempään, voidaan kuva jäädyttää hetkeksi. 1 Painakaa» «:ta (keltainen). 2 Lopettakaa toiminto painamalla» «:ta (keltainen) uudelleen. SUOMI 15

16 TELEVISIOKÄYTTÖ Kuvasäädöt Voitte valita neljä erilaista kuvasäätöä. 1 Valitkaa»z «:lla haluttu kuvasäätö»käyttäjä«,»luonnollinen«,»täyteläinen«tai»pehmeä«. Kuvasäätö»Käyttäjä«voidaan muuttaa, katso kappale Kuva-asetukset, sivu 13. Äänisäädöt Voitte valita kuudesta erilaisesta ääniasetuksesta. 1 Valitkaa»F«:lla ääniasetus»käyttäjämusiikki«,»urheilu«,»elokuva«tai»puhe«. Ääniasetuksia»Käyttäjä«voidaan muuttaa, katso kappale Taajuuskorjain, sivu 14. Surffaustoiminto Tämän toiminnon avulla voitte tallentaa televisiokanavan, jota juuri katselette, ja siirtyä muille kanaville (surffaus). 1 Valitkaa»1 0«:lla tai»p+p-«:lla televisiokanava, jonka haluatte ottaa surffausmuistiin (esim. Kanava 7, PRO7), ja tallentakaa se»z«:lla. Kuvaruudulle ilmestyy esim. näyttö»z 7 PRO 7«. 2 Vaihtakaa»1 0«:lla tai»p+p-«:lla toinen kanava. 3 Näppäimellä»Z«voidaan vaihtaa (surffata) joka kerta tallennetun kanavan (esimerkissä PRO7) ja viimeksi katsotun kanavan välillä. 4 Lopettakaa surffaustoiminto»i«:lla. Näyttö sammuu. Zoom-toiminto Tämän toiminnon avulla voit suurentaa televisio- tai PC-kuvaa. 1 Aktivoi zoom-toiminto painamalla näppäintä»scan«toistuvasti. 16

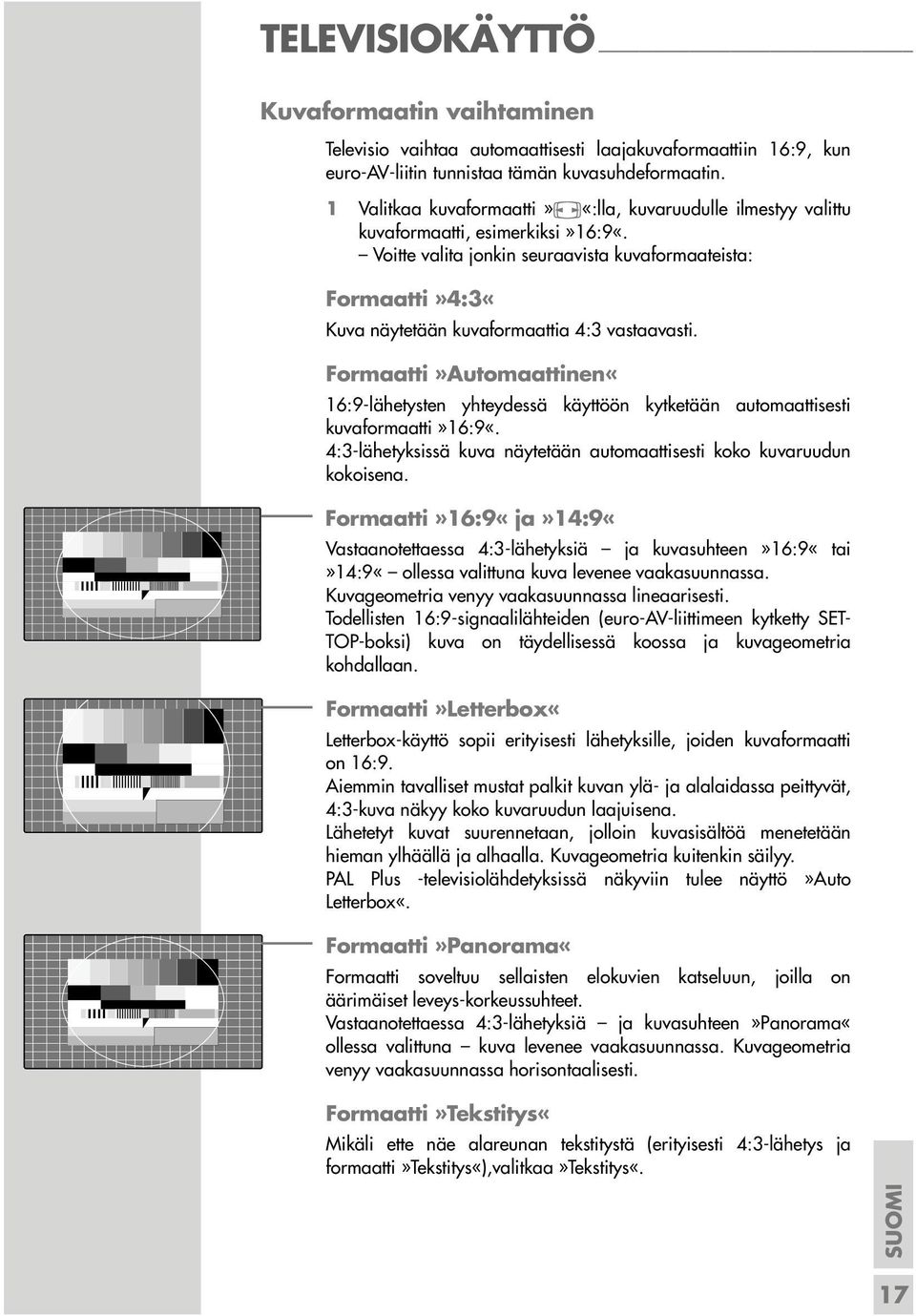

17 TELEVISIOKÄYTTÖ Kuvaformaatin vaihtaminen Televisio vaihtaa automaattisesti laajakuvaformaattiin 16:9, kun euro-av-liitin tunnistaa tämän kuvasuhdeformaatin. 1 Valitkaa kuvaformaatti»e«:lla, kuvaruudulle ilmestyy valittu kuvaformaatti, esimerkiksi»16:9«. Voitte valita jonkin seuraavista kuvaformaateista: Formaatti»4:3«Kuva näytetään kuvaformaattia 4:3 vastaavasti. Formaatti»Automaattinen«16:9-lähetysten yhteydessä käyttöön kytketään automaattisesti kuvaformaatti»16:9«. 4:3-lähetyksissä kuva näytetään automaattisesti koko kuvaruudun kokoisena. Formaatti»16:9«ja»14:9«Vastaanotettaessa 4:3-lähetyksiä ja kuvasuhteen»16:9«tai»14:9«ollessa valittuna kuva levenee vaakasuunnassa. Kuvageometria venyy vaakasuunnassa lineaarisesti. Todellisten 16:9-signaalilähteiden (euro-av-liittimeen kytketty SET- TOP-boksi) kuva on täydellisessä koossa ja kuvageometria kohdallaan. Formaatti»Letterbox«Letterbox-käyttö sopii erityisesti lähetyksille, joiden kuvaformaatti on 16:9. Aiemmin tavalliset mustat palkit kuvan ylä- ja alalaidassa peittyvät, 4:3-kuva näkyy koko kuvaruudun laajuisena. Lähetetyt kuvat suurennetaan, jolloin kuvasisältöä menetetään hieman ylhäällä ja alhaalla. Kuvageometria kuitenkin säilyy. PAL Plus -televisiolähdetyksissä näkyviin tulee näyttö»auto Letterbox«. Formaatti»Panorama«Formaatti soveltuu sellaisten elokuvien katseluun, joilla on äärimäiset leveys-korkeussuhteet. Vastaanotettaessa 4:3-lähetyksiä ja kuvasuhteen»panorama«ollessa valittuna kuva levenee vaakasuunnassa. Kuvageometria venyy vaakasuunnassa horisontaalisesti. Formaatti»Tekstitys«Mikäli ette näe alareunan tekstitystä (erityisesti 4:3-lähetys ja formaatti»tekstitys«),valitkaa»tekstitys«. SUOMI 17

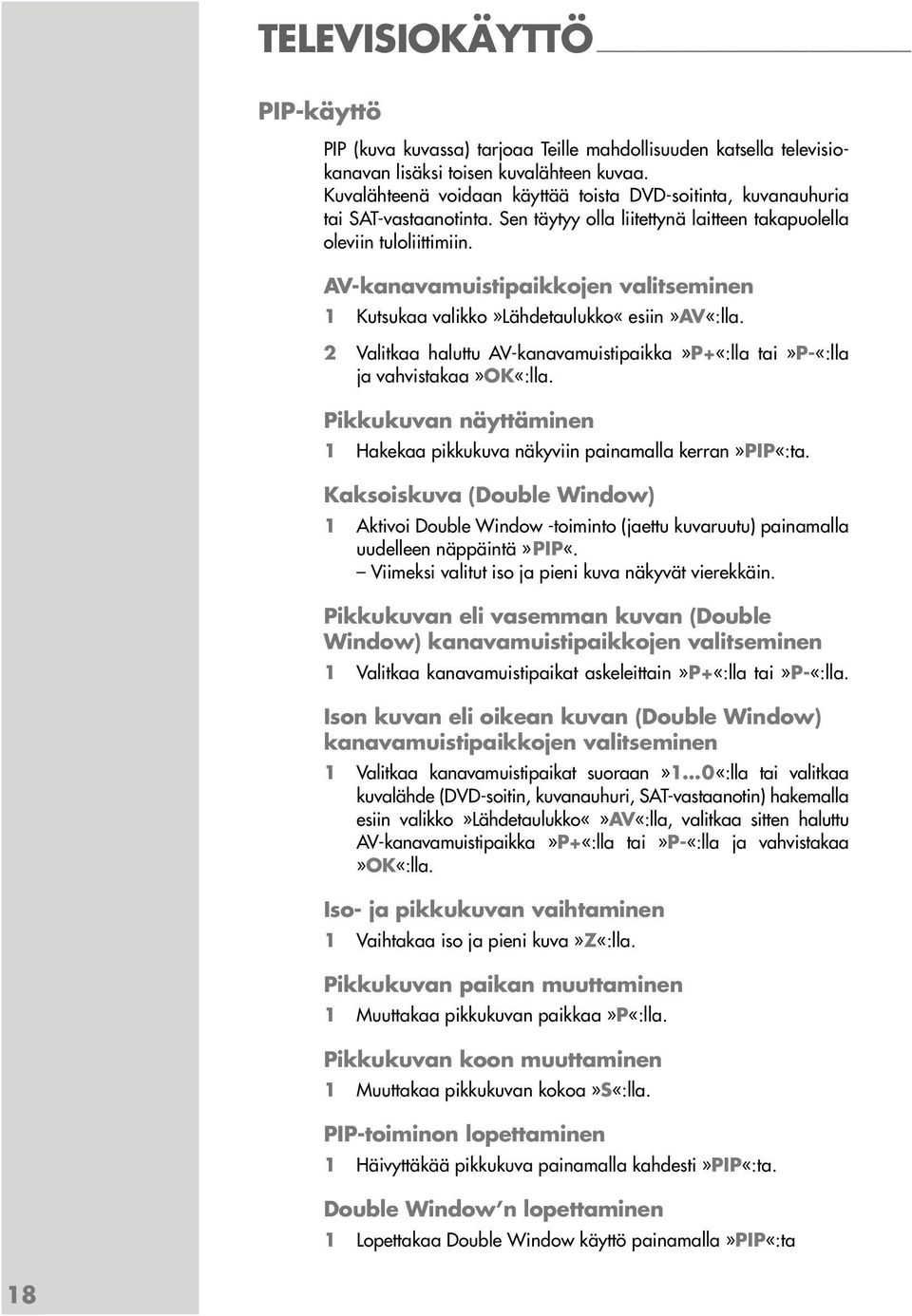

18 TELEVISIOKÄYTTÖ PIP-käyttö PIP (kuva kuvassa) tarjoaa Teille mahdollisuuden katsella televisiokanavan lisäksi toisen kuvalähteen kuvaa. Kuvalähteenä voidaan käyttää toista DVD-soitinta, kuvanauhuria tai SAT-vastaanotinta. Sen täytyy olla liitettynä laitteen takapuolella oleviin tuloliittimiin. AV-kanavamuistipaikkojen valitseminen 1 Kutsukaa valikko»lähdetaulukko«esiin»av«:lla. 2 Valitkaa haluttu AV-kanavamuistipaikka»P+«:lla tai»p-«:lla ja vahvistakaa Pikkukuvan näyttäminen 1 Hakekaa pikkukuva näkyviin painamalla kerran»pip«:ta. Kaksoiskuva (Double Window) 1 Aktivoi Double Window -toiminto (jaettu kuvaruutu) painamalla uudelleen näppäintä»pip«. Viimeksi valitut iso ja pieni kuva näkyvät vierekkäin. Pikkukuvan eli vasemman kuvan (Double Window) kanavamuistipaikkojen valitseminen 1 Valitkaa kanavamuistipaikat askeleittain»p+«:lla tai»p-«:lla. Ison kuvan eli oikean kuvan (Double Window) kanavamuistipaikkojen valitseminen 1 Valitkaa kanavamuistipaikat suoraan»1 0«:lla tai valitkaa kuvalähde (DVD-soitin, kuvanauhuri, SAT-vastaanotin) hakemalla esiin valikko»lähdetaulukkoav«:lla, valitkaa sitten haluttu AV-kanavamuistipaikka»P+«:lla tai»p-«:lla ja vahvistakaa Iso- ja pikkukuvan vaihtaminen 1 Vaihtakaa iso ja pieni kuva»z«:lla. Pikkukuvan paikan muuttaminen 1 Muuttakaa pikkukuvan paikkaa»p«:lla. Pikkukuvan koon muuttaminen 1 Muuttakaa pikkukuvan kokoa»s«:lla. PIP-toiminon lopettaminen 1 Häivyttäkää pikkukuva painamalla kahdesti»pip«:ta. Double Window n lopettaminen 1 Lopettakaa Double Window käyttö painamalla»pip«:ta 18

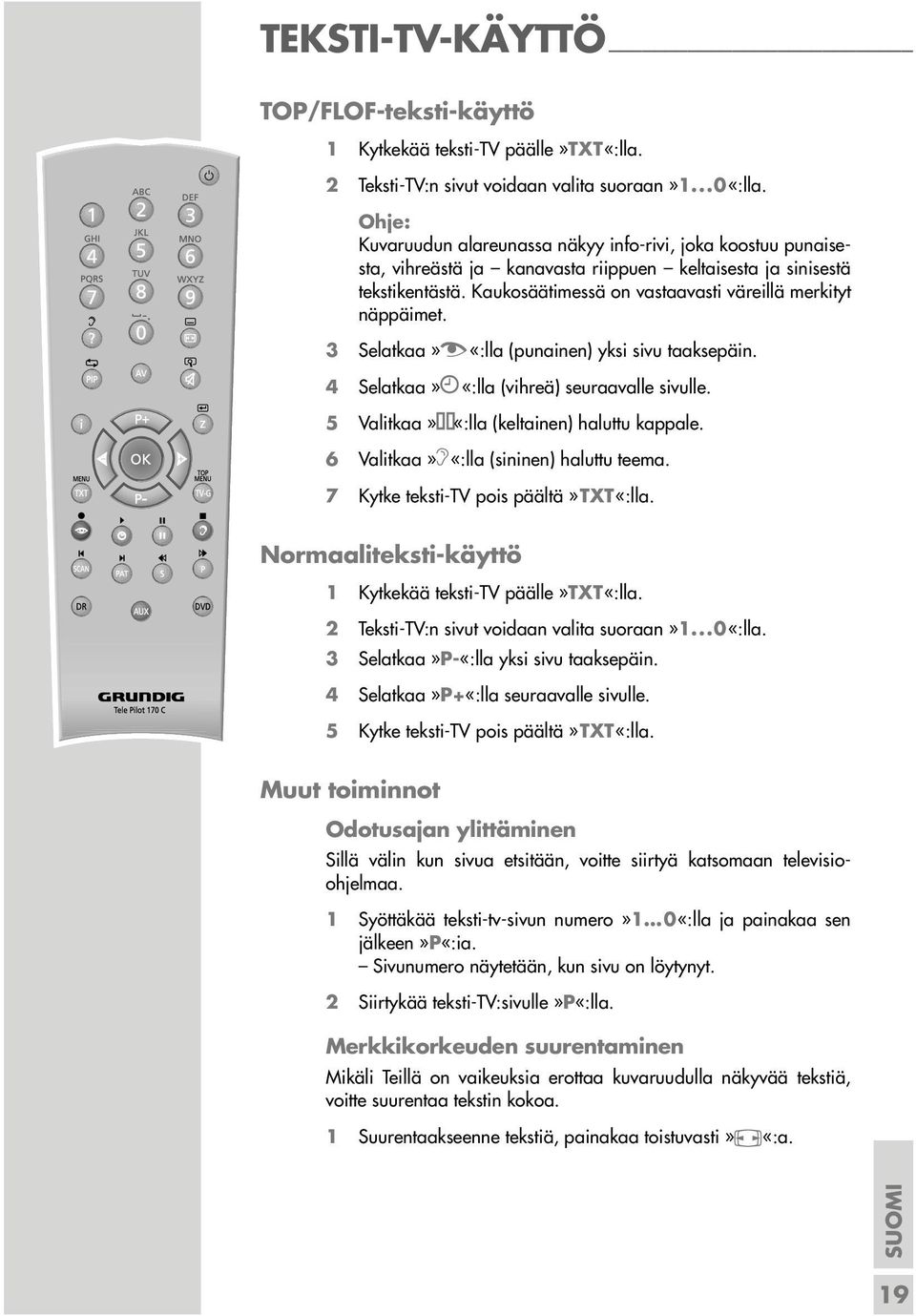

19 TEKSTI-TV-KÄYTTÖ TOP/FLOF-teksti-käyttö 1 Kytkekää teksti-tv päälle»txt«:lla. 2 Teksti-TV:n sivut voidaan valita suoraan»1...0«:lla. Kuvaruudun alareunassa näkyy info-rivi, joka koostuu punaisesta, vihreästä ja kanavasta riippuen keltaisesta ja sinisestä tekstikentästä. Kaukosäätimessä on vastaavasti väreillä merkityt näppäimet. 3 Selatkaa»z «:lla (punainen) yksi sivu taaksepäin. 4 Selatkaa» «:lla (vihreä) seuraavalle sivulle. 5 Valitkaa» «:lla (keltainen) haluttu kappale. 6 Valitkaa»F«:lla (sininen) haluttu teema. 7 Kytke teksti-tv pois päältä»txt«:lla. Normaaliteksti-käyttö 1 Kytkekää teksti-tv päälle»txt«:lla. 2 Teksti-TV:n sivut voidaan valita suoraan»1...0«:lla. 3 Selatkaa»P-«:lla yksi sivu taaksepäin. 4 Selatkaa»P+«:lla seuraavalle sivulle. 5 Kytke teksti-tv pois päältä»txt«:lla. Muut toiminnot Odotusajan ylittäminen Sillä välin kun sivua etsitään, voitte siirtyä katsomaan televisioohjelmaa. 1 Syöttäkää teksti-tv-sivun numero»1 0«:lla ja painakaa sen jälkeen»p«:ia. Sivunumero näytetään, kun sivu on löytynyt. 2 Siirtykää teksti-tv:sivulle»p«:lla. Merkkikorkeuden suurentaminen Mikäli Teillä on vaikeuksia erottaa kuvaruudulla näkyvää tekstiä, voitte suurentaa tekstin kokoa. 1 Suurentaakseenne tekstiä, painakaa toistuvasti»e«:a. SUOMI 19

20 TEKSTI-TV-KÄYTTÖ Sivun pysäyttäminen Pyörivällä sivulla voi olla yhteenkoottuna useampia alisivuja, joita lähetinasema selaa automaattisesti eteenpäin. 1 Pysäyttäkää alisivu»z«:lla. 2 Lopettakaa toiminto»z«:lla. Alisivun kutsuminen suoraan Mikäli valittu teksti-tv-sivu sisältää useampia sivuja, nykyisen alisivun numero ja kokonaissivumäärä näkyvät oikeassa alakulmassa. 1 Hakekaa alisivutoiminto»s«:lla. 2 Anna alisivu»1 0«:lla. 3 Lopettakaa toiminto»s«:lla. Vastausten näyttäminen Tietyt teksti-tv-sivut voivat sisältää piilotettuja vastauksia tai tietoja. Nämä voidaan kutsua esiin. 1 Hakekaa tiedot näkyviin»?«:lla. 2 Häivyttäkää tiedot näkyvistä»?«:lla. Jaettu kuvaruutu (Split Screen) Tämän toiminnon avulla näette vasemmalla televisiokanavan kuvan, oikealla teksti-tv-sivun. 1 Aktivoikaa Split Screen-toiminto painamalla kerran»pat«:ia. Televisiokanava ja teksti-tv-sivu näkyvät vierekkäin. 2 Kytkekää Split Screen-toiminto pois»pat«:illa. 20

21 MUKAVUUSTOIMINNOT Toiminot Valikkokieli Ajastin Auto Blackline Detect Lapsilukko Valinta Toiminot Valikkokieli Ajastin Auto Blackline Detect Lapsilukko Valinta Suomi Pois päältä Pois päältä Suomi Pois päältä Pois päältä Mukavuustoimintojen valikko»toiminnot«1 Hakekaa»INFO«, painakaa»i«:a. 2 Valitkaa rivi»toiminnotp+«:lla tai»p-«:lla ja vahvistakaa Varsinaiset käyttöohjeet löydätte seuraavista kappaleista. Käyttäjän opastuskielen valinta 1 Valitkaa rivi»valikkokielip+«:lla tai»p-«:lla j. 2 Valitkaa kieli painikkeilla» «tai» «3 Lopettakaa asetus»i«:lla. Päälle ja pois päältä- kytkeytymisajan asettaminen Valikossa»Ajastin«voidaan asettaa päälle ja pois päältä-kytkeytymisaika. Televisiolaite kytkeytyy annetun ajan jälkeen valmiustilaan (stand-by) tai siitä päälle. Rivillä»Kanavanumero«voidaan asettaa kanava, joka näkyy television kytkeytyessä päälle. 1 Valitkaa rivi»ajastinp+«:lla tai»p-«:lla ja hyväksykää 2 Valitkaa haluttu rivi»päälle«,»pois«tai»kanavanumerop+«:lla tai»p-«:lla. 3 Asettakaa päälle/pois päältä ja kanava»1...0«:lla. 4 Lopettakaa asetus»i«:lla. Toiminot Valikkokieli Suomi Ajastin Auto Blackline Detect Aus Päällä Lapsilukko Pois päältä Valinta Automaattinen kuvaformaatin sovitus (Auto Blackline Detect) Kun tämä toiminto on päällä, suurenee lähetyksissä, joissa kuvaruudun ala- ja yläreunassa näkyy mustia raitoja kuva suhteessa kuvan sisältöön. 1 Valitse rivi»auto Blackline DetectP+«:lla tai»p-«:lla. 2 Aktivoi toiminto» «:lla tai» «:lla (Päälle) tai kytke pois päältä (Pois päällä). 3 Lopeta asetus»i«:lla. SUOMI 21

22 MUKAVUUSTOIMINNOT Toiminot Valikkokieli Ajastin Auto Blackline Detect Lapsilukko Valinta Suomi Pois päältä Pois päältä Lapsilukon aktivoiminen Voitte estää lapsilta sopimattomien ohjelmien katsomisen. 1 Voitte valita haluamanne ohjelman»p+«,»p-«tai»1...0«:lla. 2 Hakekaa»INFO«, painakaa»i«:a. 3 Valitkaa rivi»toiminnotp+«:lla tai»p-«:lla ja vahvistakaa 4 Valitkaa rivi»lapsilukkop+«:lla tai»p-«:lla ja hyväksykää 5 Aktivoikaa lapsilukko» «:lla tai» «:lla (Päälle). 6 Lopettakaa asetus»i«:lla. Valittu muistipaikka on lukittu. Lapsilukon poistaminen 1 Voitte valita haluamanne ohjelman»1...0«:lla. 2 Hakekaa»INFO«, painakaa»i«:a. Toiminot Valikkokieli Suomi Ajastin Auto Blackline Detect Pois päältä Lapsilukko Päällä 3 Valitkaa rivi»toiminnotp+«:lla tai»p-«:lla ja vahvistakaa 4 Valitkaa rivi»lapsilukkop+«:lla tai»p-«:lla ja hyväksykää Valinta 5 Poistakaa lapsilukko» «:lla tai» «:lla (Pois päällä). 6 Lopettakaa asetus»i«:lla. 22

23 KÄYTTÖ ULKOISTEN LAITTEIDEN KANSSA DVD-soitin, DVD-tallennin, videonauhuri tai Set-Top-Box Mihin television liittimeen liität ulkoisen laitteen, riippuu ulkoisen laitteen liittimistä ja saatavilla olevista signaaleista. Ota huomioon, että useilla ulkoisilla laitteilla videosignaalin resoluutio tulee sovittaa television tuloliittimiin (katso ulkoisen laitteen käyttöohje). Säädettävän arvon saat annetuista ohjearvoista liitäntämahdollisuuksien kappaleessa. Älä liitä mitään laitteita, kun laite on päällä. Kytke myös muut laitteet pois päältä ennen liittämistä! Työnnä laitteen verkkopistoke pistorasiaan vasta sitten, kun olet liittäneet ulkoiset laitteet! High-Definition HD ready Televisiollasi on valmius toistaa suurta erottelutarkkuutta vastaavia televisiosignaaleja (HDTV-signaaleja). Signaalilähteet (HDTV-Set-Top-Boxit tai High Definition-DVD-soitin) voit liittää liittimeen»hdmi«(digitaalinen HDTV-signaali). Tällä varmistetaan, että voit katsella ongelmitta myös digitaalisia HDTVlähetyksiä, joissa on kopiosuojaus (HDCP High Bandwidth Digital Content Protection). DVD-soittimen, DVD-tallentimen, videonauhurin tai Set-Top-Boxin liitäntä... digitaaliseen audio-video-signaaliin Kuvasignaali: Video digitaali; resoluutio: Standardi 576p; HDTV 720p, 1080i. Äänisignaali: Audio digitaali (stereo, monikanava pakattuna, pakkaamaton). Kanavapaikka»HDMI«. 1 Liitä television liitin»hdmi«ja vastaava ulkoisen laitteen HDMI-liitin tavallisella HDMI-johdolla (digitaalinen kuva- ja äänisignaali). DEO IN Pb Pr PUT HDMI SUOMI 23

24 KÄYTTÖ ULKOISTEN LAITTEIDEN KANSSA AUDIO IN VIDEO IN ANT IN L R Y Pb Pr COMPONENT INPUT... analogisella video-signaalilla (progressiivinen) Kuvasignaali: YUV; resoluutio: Standardi 576p; HDTV 720p, 1080i. Äänisignaali: Stereo, analog. Kanavapaikka»COMP«. 1 Liitä television liittimet»component INPUT VIDEO Y Pb Pr«ja ulkoisen laitteen vastaavat liittimet RCA-johdolla (kuvasignaali). 2 Liitä television liittimet»component INPUT AUDIO IN L R«ja ulkoisen laitteen vastaavat liittimet RCA-johdolla (äänisignaali).... EURO-AV-liittimellä Kuvasignaali: FBAS/RGB (AV-1), FBAS (AV-2). Äänisignaali: Stereo, analog. Kanavapaikka»AV1«tai»AV2«. 1 Liitä television liitin»av 1«tai»AV 2«ja ulkoisen laitteen vastaava liitin EURO/AV-johdolla (kuva- ja äänisignaali).... EURO-AV-liittimellä (S-Video-signaali) Kuvasignaali: Y/C. Äänisignaali: Stereo, analog. Kanavapaikka»AV2S«. R AV 2 1 Liitä television liitin»av 2«ja ulkoisen laitteen vastaava liitin EURO/AV-johdolla (kuva- ja äänisignaali).... S-video-signaalilla Kuvasignaali: Y/C. Äänisignaali: Stereo, analog. Kanavapaikka»AV3S«. 1 Liitä television liitin»s-vhs«ja ulkoisen laitteen vastaava liitin S-video-johdolla (kuvasignaali). 2 Liitä television liittimet»av 3 L R«ja ulkoisen laitteen vastaavat liittimet RCA-johdolla (äänisignaali). S-VHS VIDEO L AV3 AV 1 R AV 2 AV 1 24

25 KÄYTTÖ ULKOISTEN LAITTEIDEN KANSSA... analogisella TV-signaalilla Kuvasignaali: FBAS. Äänisignaali: Stereo, analog. Kanavapaikka»AV3«. 1 Liitä television RCA-liitin»AV 3 VIDEO«ja ulkoisen laitteen vastaava liitin RCA-johdolla (kuvasignaali). 2 Liitä television liittimet»av 3 L R«ja ulkoisen laitteen vastaavat liittimet RCA-johdolla (äänisignaali). S-VHS VIDEO AV3 Käyttö videonauhurin, DVD-soittimen tai set-top-boxin kanssa 1 Kytkekää videonauhuri, DVD-soitin tai set-top-box päälle ja valitkaa haluamanne toiminto. 2 Paina näppäintä»av«, valitse näppäimellä»p+«tai»p-«kanavapaikka haluamallesi tulosignaalille (»AV1«,»AV2«,»AV2S«,»AV3«,»AV3S«,»COMP«tai»HDMI«) ja vahvista näppäimellä»ok«. Korvakuulokkeet Kuulokkeiden liittäminen 1 Työnnä kuulokkeiden pistoke (3,5 mm ø jakki) laitteen vasemmalla puolella olevaan kuulokeliittimeen. Kuulokkeiden ääniasetusten valitseminen 1 Hakekaa esiin»info«painikkeella»i«. Ääni Äänenvoimakk. Tasapaino Äänen tyyppi Stereo Äänitila Normal AVL Aus Dynaaminen Basso Aus Sävy Kuulokkest 2 Valitkaa rivi»äänip+«:lla tai»p-«:lla ja vahvistakaa 3 Valitkaa rivi»kuulokkeetp+«:lla tai»p-«:lla. 4 Säätäkää kuulokkeiden äänenvoimakkuus» «:lla tai» «:lla. 5 Lopettakaa asetus»i«:lla. SUOMI L R L enaro 25

26 SPDIF OUT L R AV OUT ANT IN AUDIO IN VIDEO L R Y Pb Pr COMPONENT INPUT HDMI PC-IN PC AUDIO-IN KÄYTTÖ ULKOISTEN LAITTEIDEN KANSSA Dekooderi tai satelliittivastaanotin Jos haluatte vastaanottaa yksityisten tarjoajien salattuja kanavia, tarvitsette tarkoitukseen sopivan dekooderin. Dekooderin tai satelliittivastaanottimen liittäminen S-VHS VIDEO L AV3 R AV 2 AV 1 AC IN Dekooderin PAY-TV AV 2 AV 1 1 Liittäkää television liitin»av 1«vastaavaan dekooderin liittimeen EURO/AV-johdolla. Ohjeita: Tähän liittimeen voidaan vaihtoehtoisesti liittää myös satelliittivastaanotin. Jos haluatte liittää sekä satelliittivastaanottimen että dekooderin, on dekooderi liitettävä satelliittivastaanottimeen. Käyttö dekooderin tai satelliittivastaanottimen kanssa 1 Kytkekää dekooderi ja televisiovastaanotin päälle. 2 Painakaa»AV«:ta, valitkaa»p+«:lla tai»p-«:lla kanavamuistipaikka»av1«ja vahvistakaa 26

27 S-VHS VIDEO L R AV3 AV 2 AV 1 SPDIF OUT L A WT A S-VHS VIDEO L R AV3 AV 2 AV 1 AUDIO IN VIDEO L R SPDIF OUT ANT IN L R Y Pb Pr AV OUT COMPONENT INPUT HDMI PC-IN PC AUDIO-IN AC IN KÄYTTÖ ULKOISTEN LAITTEIDEN KANSSA Kameranauhuri Kameranauhurin liittäminen 1 Yhdistäkää television keltainen liitin»av 3 VIDEO«kameranauhurin (VHS, Video 8) vastaavan liittimeen RCA-johdolla (kuvasignaali); tai yhdistäkää television liitin»s-vhs«(kuvasignaali) ja vastaava kameranauhurin (S-VHS, Hi 8) liitin S-Video-johdolla. 2 Yhdistäkää television valkoinen ja punainen liitin»av 3 L R«kameranauhurin vastaaviin liittimiin RCA-johdolla (äänisignaali). Liittimissä»VIDEO«ja»S-VHS«ei saa olla samaan aikaan kuvasignaalia. Se voi johtaa kuvahäiriöihin. Käyttö kameranauhurin kanssa 1 Kytkekää kameranauhuri päälle, työntäkää kasetti sisään ja aloittakaa toisto. 2 Painakaa»AV«:ta, valitkaa»p+«:lla tai»p-«:lla kanavamuistipaikka»av3«tai»av3s«ja vahvistakaa HiFi-laitteisto/AV-vastaanotin HiFi-laitteiston/AV-vastaanottimen liitäntä SPDIF OUT L R AV OUT ANT IN AU L 1 Yhdistä television valkoinen ja punainen liitin»av OUT L R«ja vastaava HiFi-laitteiston/AV-vastaanottimen liitin RCA-johdolla (analog äänisignaali). 2 Yhdistä television keltainen liitin»spdif OUT«ja AVvastaanottimen vastaava liitin RCA-johdolla (digitaali äänisignaali). SUOMI 27

28 S-VHS VIDEO L R AV3 AV 2 AV 1 AUDIO IN VIDEO L R SPDIF OUT ANT IN L R Y Pb Pr AV OUT COMPONENT INPUT HDMI PC-IN PC AUDIO-IN AC IN KÄYTTÖ PC-MONITORINA PC:n liittäminen PC-IN PC AUDIO-IN 1 Yhdistäkää television liitin»pc-in«ja PC-tietokoneen vastaava liitin VGA-johdolla. 2 Yhdistäkää television liitin»pc AUDIO-IN«ja PC-tietokoneen vastaava liitin RCA-johdolla. Sovita PC-tietokoneesi monitoriin (kuvaresoluutio esim x 768, kuvataajuus esim. 60 Hz. PC-kanavamuistipaikan valitseminen 1 Painakaa»AV«:ta, valitkaa»p+«:lla tai»p-«:lla kanavamuistipaikka»pc«ja vahvistakaa Asennus Auto-sijoitus P-sijainti Pystysijainti Kello Vaihe Valinta Säädöt PC:tä varten 1 Hakekaa esiin»info«painikkeella»i«. 2 Valitkaa rivi»asennusp+«:lla tai»p-«:lla ja vahvistakaa se 3 Valitkaa haluttu toiminto/säätö»p+«:lla tai»p- «:lla ja suorittakaa säätö» «:lla tai» «:lla. Mahdollisuudet:»Auto-sijoitus«automaattinen sovitus PC-tietokoneeseen;»P-sijaintiPystysijaintiKelloVaihe«kuvan horisontaalipaikan (vaaka-) säätäminen; kuvan vertikaalipaikan (pysty-) säätäminen; Tahdistustaajuuden säädöt; vaakavälkkeen, epäterävyyden ja vaakajuovien poistamiseen. 4 Kytkekää»Asennus«pois päältä»i«:lla. 28

29 ERIKOISSÄÄDÖT Televisiokanavien virittäminen Tämä asetus on vain silloin välttämätön, kun uusi kanava liitetään ja haluatte kuitenkin säilyttää oman erityisen muistipaikkajärjestyksenne. Televisiokanavat voidaan virittää suoraan tai haulla. Asennus System BG Kanavasyöttö C 03 Hienoviritys 0 Etsi as Kanavanumero P01 Tallenna Automaattinen viritys Asennus 0-9 System BG Kanavasyöttö C 03 Hienoviritys 0 Etsi as Kanavanumero P01 Tallenna Automaattinen viritys Asennus System BG Kanavasyöttö C 03 Hienoviritys 0 Etsi as Kanavanumero P01 Tallenna Automaattinen viritys Televisiokanavien virittäminen automaattisella haulla 1 Hakekaa esiin»info«painikkeella»i«.»info«tulee näkyviin. 2 Valitkaa rivi»asennusp+«:lla tai»p-«:lla ja vahvistakaa Valikko»Asennus«tulee näkyviin. 3 Valitkaa rivi»kanavanumerop+«:lla tai»p-«:lla ja asettakaa haluttu muistipaikka» «:lla tai» «:lla. 4 Valitkaa rivi»etsip+«:lla tai»p-«:lla ja aloittakaa haku» «:lla tai» «:lla. Riittävän voimakkaan signaalin löytyessä haku keskeytyy ja kuva ilmestyy. Käynnistäkää kanavahaku niin monta kertaa uudelleen, että haluttu televisiokanava ilmestyy kuvaruudulle. Vallitseva järjetelmä näkyy automaattisesti rivillä»system«. Mikäli väri ja/tai ääni eivät ole kunnossa, valitkaa rivi»systemp+«:lla tai»p-«:lla. Valitkaa» «:lla tai» «:lla tarvittavat asetukset. 5 Valitkaa rivi»tallennap+«:lla tai»p-«:lla ja vahvistakaa Imoitus»Tallennettu«tulee näkyviin. Muiden kanavien virittämiseksi toistakaa kohdat 3 5. Tallenna 6 Lopettakaa asetus»i«:lla. SUOMI 29

30 ERIKOISSÄÄDÖT Televisiokanavien hienosäätö Televisio ottaa automaattisesti vastaan parhaiten näkyvät kanavat. Alueilla, joissa on heikko vastaanotto, voi olla tarpeen virittää kanavat manuaalisti. Asennus System BG Kanavasyöttö C 03 Hienoviritys 0 Etsi as Kanavanumero P01 Tallenna Automaattinen viritys 1 Hakekaa esiin»info«painikkeella»i«. 2 Valitkaa rivi»asennusp+«:lla tai»p-«:lla ja vahvistakaa 3 Valitkaa rivi»hienoviritysp+«:lla tai»p-«:lla ja asettakaa» «:lla tai» «:lla. 4 Valitkaa rivi»tallennap+«:lla tai»p-«:lla ja vahvistakaa Imoitus»Tallennettu«tulee näkyviin. 5 Lopettakaa asetus»i«:lla. Asennus System BG Kanavasyöttö C 03 Hienoviritys 0 Etsi as Kanavanumero P01 Tallenna Automaattinen viritys 0-9 Televisiokanavien säätäminen kanavanumerot syöttämällä 1 Hakekaa esiin»info«painikkeella»i«. 2 Valitkaa rivi»asennusp+«:lla tai»p-«:lla ja vahvistakaa 3 Valitkaa rivi»kanavanumerop+«:lla tai»p-«:lla ja asettakaa haluttu muistipaikka» «:lla tai» «:lla. Asennus System BG Kanavasyöttö C 03 Hienoviritys 0 Etsi as Kanavanumero P01 Tallenna Automaattinen viritys Asennus System BG Kanavasyöttö C 03 Hienoviritys 0 Etsi as Kanavanumero P01 Tallenna Automaattinen viritys Tallenna 4 Valitkaa rivi»kanavasyöttöp+«:lla tai»p-«:lla. 5 Valitkaa»OK«:lla kanavien»s«(erikoiskanava) ja»c«(kanava) välillä. 6 Syöttäkää kanavaluku askeleittain» «:lla tai» «:lla tai syöttäkää se suoraan»1 0«:lla. Vallitseva järjetelmä näkyy automaattisesti rivillä»system«. Mikäli väri ja/tai ääni eivät ole kunnossa, valitkaa rivi»systemp+«:lla tai»p-«:lla. Valitkaa» «:lla tai» «:lla tarvittavat asetukset. 7 Valitkaa rivi»tallennap+«:lla tai»p-«:lla ja vahvistakaa Imoitus»Tallennettu«tulee näkyviin. Muiden kanavien virittämiseksi toistakaa kohdat Lopettakaa asetus»i«:lla. 30

31 ERIKOISSÄÄDÖT Kaikkien televisiokanavien uudelleen virittäminen Kaikki televisiokanavat voidaan virittää uudelleen (esim. vaihdettaessa asuinpaikkaa). Asennus System BG Kanavasyöttö C 03 Hienoviritys 0 Etsi as Kanavanumero P01 Tallenna Automaattinen viritys Maa Valinta 1 Hakekaa esiin»info«painikkeella»i«. 2 Valitkaa rivi»asennusp+«:lla tai»p-«:lla ja vahvistakaa 3 Valitse rivi»kanavanumero«näppäimellä»p+«tai»p-«ja valitse» «:lla tai» «:lla kanavapaikka, josta lähtien uudet kanavat otetaan kanavataulukkoon, esim Valitkaa rivi»automaattinen viritysp+«:lla tai»p-«:lla ja vahvistakaa Valikko»Maa«tulee näkyviin. 5 Valitkaa maa» «:lla tai» «:lla. Belgium Hungary Portugal Czech Rep. Ireland Schweiz Danmark Italia Suomi Deutschland Netherland Sverige Ellada Norge Turkiye Espana Österreich U. K. France Polska... Käynn. Autoviritys 6 Käynnistäkää haku Haku voi kestää vastaanotettavissa olevien televisiokanavien määrästä riippuen minuutin tai kauemmin. Haun voi keskeyttää»i«:lla. SUOMI 31

32 TIETOJA Tekniset tiedot Käyttöjännite: 230 V, 50/60 Hz Tehonkulutus: käytössä 120 W valmiustilassa n. 1,5 W Äänivahvistin: 2 x 14 W musiikki (2 x 7 W sini) Vastaanottoalueet: C01... C80, erikoiskanavat S01... S41 Kanavamuistipaikkoja: 99 ja 8 AV-paikkaa Kuvaruudun koko: 66 cm/26 Maks. erottelu: WXGA 1366 x 768 Paino (WEEE): n. 14,21 kg Huolto-ohjeita ammattiliikkeille Laitetta saa käyttää vain mukana toimitetun verkkolaitteen kanssa. Tämä tuote täyttää seuraavien Eu-direktiivien vaatimukset: 73/23/EWG (ETY) direktiivi koskien tiettyjen jänniterajojen puitteissa käytettäviä sähkölaitteita. 89/336/EEC, 2006/95/EG direktiivi koskien elektromagneettista yhteensopivuutta. Laite vastaa seuraavia normeja: EN 60065, EN 55013, EN Ympäristöohje Tämä tuote on valmistettu korkealaatuisista materiaaleista ja osista, jotka soveltuvat kierrätykseen ja ne voi käyttää uudelleen. Tuotetta ei saa käytön loputtua siis poistaa tavallisen talousjätteen mukana, vaan se tulee toimittaa sähköisten ja elektronistenlaitteiden kierrätyspisteeseen. Vieressä oleva symboli tuotteessa, käyttöohjeessa tai pakkauksessa viittaa tähän. Ole hyvä ja ota selvää kunnallisista keräyspaikoista viranomaisilta. Vanhojen laitteiden uudelleenkäytöllä voit vaikuttaa ympäristömme suojelemiseen. 32 OIkeius muutoksiin ja erehdyksiin pidätetään!

33 TIETOJA Häiriöiden poistaminen Jos alla olevat aputoimet eivät tuota tyydyttävää tulosta, kääntykää valtuutetun GRUNDIG-ammattikauppiaan puoleen. Olkaa hyvä ja ottakaa huomioon, että myös ulkopuoliset laitteet kuten kuvanauhuri ja satelliittivastaanotin voivat aiheuttaa häiriöitä. Häiriö Kuva vaalea (kohinaa), mutta ei lähetintä Kuvan kontrasti heikko Ei teksi-tv:tä tai teksti-tv häiriöinen Kaukosäädin ei toimi PC-tietokonekäytössä kuva tumma Mahdollinen syy Antennijohto Televisiokanavia ei ole viritetty Kuvasäädöt pielessä Televisiokanava (ei lähetä tekstisivuja) tai antennilaitteisto Lähettimen signaali liian heikko Ei näköyhteyttä Kaukosäätimen paristot Epämääräinen käyttötila Kuvaresoluution ja kuvataajuuden väärä säätö PC-tietokoneessa Aputoimenpide Antennijohto kytkettynä? Käynnistäkää kanavahaku Muuttakaa valoisuus-, kontrasti- tai värisäätöjä Vika lähettimessä Kokeilkaa toista kanavaa Kuva ja/tai ääni häiriöinen Muiden laitteiden aiheuttamia häiriöitä Muuttakaa laitteen sijoituspaikkaa Haamukuvia, heijastuma Kanavaviritys Automaattinen tai manuaalinen kanavaviritys/ hienosäätö Antenni Tutkituttakaa antennijohto tai -laitteisto. Ei värejä Värisäätö minimissä Tv-normiasetus (jos Lisätkää väriä säätimellä Valitkaa oikea värinormi asetusmahdollisuus) Vika kanavassa Kokeilkaa toista kanavaa Kuva näkyy, ei ääntä Äänenvoimakkuus Lisätkää äänenvoimakkuutta/kytkekää minimissä päälle Vika kanavassa Kokeilkaa toista kanavaa Kokeilkaa toista kanavaa, hienoviritys, haamukuvia Tarkastakaa antennilaitteisto Suunnatkaa kaukosäädin televisioon päin Tarkastakaa tai vaihtakaa paristot Samuttakaa televisio verkkokytkimellä noin 2 minuutiksi. Muuta säätöjä PCtietokoneessa (esim. kuvaresoluutio 1366 x 768, kuvataajuus 60 Hz) Varoitus: Tämä on luokan A tuote. Kotikäytössä tuote voi aiheuttaa radiohäiriöitä jolloin käyttäjän on ehkä suoritettava tarpeelliset toimenpiteet. SUOMI 33

34 Grundig Multimedia B.V. Atrium, Strawinskylaan 3105 NL-1077 ZX Amsterdam 07/20
