1 Internetin hyödynt dyntäminen Internet-pohjaiset ratkaisut ovat ideaalisia ratkaisuja kiinteistökantaan, joiden käyttö ja ylläpito on hajautettu. Useita eri kohteita voidaan yhdistää yhdeksi järjestelmäksi asiakkaan omassa lähiverkossa. Järjestelmään liitettyjen laitteiden käyttö ja valvonta tapahtuu yhteisen graafisen käyttöliittymän kautta helposti Web selaimella. -> ei vaadi etävalvomoinvestointeja eikä laitteiden käytön opiskelua. Omistaja Internet / Intranet Käyttäjä Huoltoyhtiö 1 / Vartiointiliike 1 Huoltoyhtiö 2 / Vartiointiliike 2

2 Lisää hyötyj tyjä.. Rakennusautomaation ja turvajärjestelmien tehokas käyttö lisää viihtyvyyttä, säästää energiaa ja lisää turvallisuutta Helppokäyttöisyys, yksi yhteinen graafinen selainpohjainen käyttöliittymä riittää Kustannussäästöjä toteutukseen, ylläpitoon ja etävalvontaan Laajat etäkäyttömahdollisuudet, tieto reaaliajassa kaikilla järjestelmillä ja käyttäjillä ajasta ja paikasta riippumatta Uusien palveluiden mahdollistaminen, toimintojen ulkoistaminen Kiinteistön elinkaaren, arvon ja kiinnostavuuden lisääminen Antaa edellytykset kokonaisvaltaiselle kiinteistöjohtamiselle

3 Internet yhdistää eri osajärjestelmi rjestelmiä ja niitä hyödynt dyntävät t toimijat Tilaaja Palvelun tuottaja 1 Käytt yttäjä LAN / WAN Internet Palvelun tuottaja 2 Kiinteistö A Fidelix automaatiojärjestelmä Kiinteistö B Fidelix turvallisuusjärjestelmä Kiinteistö C Fidelix integroitu automaatio- ja turvallisuusjärjestelmä

4 Valvomo- ja etäkäytt yttö Yhteinen käytt yttöliittym liittymä Intranet / Internet Eri rakennuksien valvontatoiminnot hoituvat yhdestä Intra-/Internettiin liitetystä työasemasta, josta pääsy yhteisen graafisen käyttöliittymän kautta Web-selaimella. Tieto on käytettävissä reaaliajassa koko järjestelmällä ja kaikilla käyttäjillä missä ja milloin tahansa. Esim. huoltomies voi katsoa samaa grafiikkakuvaa kuin suunnittelija ja laitetoimittaja toimistoltaan samanaikaisesti. Kameravalvonta Murto- ja kulunvalvonta Rakennusautomaatio

5 Langaton tekniikka lisää ääntyy Avoimien tietoverkkojen, tietotekniikan ja älykkään elektroniikan käyttö lisääntyy ympärillämme jatkuvasti Tiedonsiirrosta ja tietotekniikasta on tulossa olennainen osa talotekniikkaa ja eri järjestelmien integraatiota Nopeasti kehittyvät internet- ja langattomat yhteydet tuovat mukana uusia käyttömahdollisuuksia

6 Kisa kotimaan internet markkinoista Arvio: Kokonaismarkkinat < 550 milj. xdsl-operaattorien osuus < 400 milj. Kaapeliverkkoyhteydet < 60 milj. Wimax < 10 milj. Gsm 3G-yhteydet > 60 milj. Langattomat yhteydet kasvavat selkeästi lähivuosina, xdsl-yhteydet vain vähän

7 Langattomat markkinat (arvio)

8 Käytännön tiedonsiirtonopeuksia langattomalla tekniikalla

9 Langattomat laajakaistatekniikat 2G Gsm kbits/s, Edge kbits/s 3G umts Hsdpa 2-5 Mbits/s, max 14,4 Mbits/s (Sonera 3,6 mbits/s) - toimii vapautuneella NMT taajuudella, 1 Mbits/s - laaja peitto haja-asutusalueilla, tavoite 2008 kesä 90% (Digita) WLAN 54 Mbits/s / g lentoasemat Mesh Tukiasemista riippuen a ->g - esim. Helen mittariluku Wimax 1-3 Mbits/s, e mobiiliversio - esim. maaseudulla, jos lankalinjat pitkät, kesäasutus, videovalvonta 4G Wimax vs. LTE, > 150 Mbits/s

10 Laitetekniikkaa Modeemit: Hsdpa, umts,edge,gprs USB mokkulat Ajoneuvomallit (MIL) PCMCIA-kortit Antennit Wimax Tukiasemat

11 Myös Mobiili PDA laitteet kehittyvät Markkinoille tulossa PDA-laitteita, joissa myös Wimax esim. Nokia N810 Piirivalmistajat, esim. Intel lisäävät tuotteisiin Wimax ominaisuuksia

12 Langattomat laajakaistatekniikan hinnat 3 G & kytkylaite kysy operaattoriltasi Mokkulat markkinointikampanjat alkaen alle 10 /kk esim. Huawei E220 modeemi alle 150 WLAN >0-100 & operaattorin & 40 /kk Wimax & 40 /kk

13 CASE- Yritys APN Yritysasiakkaalle muodostetaan mobiili data-yhteys (gprs/edge/umts) yrityksen lähiverkkoon APN:t noudattavat nimeämiskäytännön osalta asiakkaalle rekisteröityä voimassaolevaa Internet domain-nimeä, esim. fidelix.fi. Noudatetaan 3GPP ja Viestintäviraston suosituksia nimipalvelun toteuttamisesta

14 Yritys APN-verkko

15 IP-osoitteet IP-osoitteet pääsääntöisesti asiakasyritykseltä - Voivat olla julkisia tai privaatteja - Osoiteavaruuden tulee vastata yhtäaikaisten käyttäjien määrää IP-osoitteiden jako: Asiakkaan RADIUS tai DHCP jakaa tai Operaattori GGSN jakaa

16 Yritys APN ominaisuuksia Yhteydet operaattoriverkon ja asiakasverkon välillä: GRE- tunneli GRE+IPSec- tunneli (salattu) Käyttäjien tunnistaminen: HLR tunnistaminen: Ennen yhteyden muodostusta SGSN tarkistaa HLR:n tilaajatiedoista käyttäjän oikeudet. Mikäli käyttäjällä on oikeus kyseisen APN:n käyttöön, voidaan yhteys muodostaa Asiakkaan RADIUS: GGSN ohjaa liikenteen Radiuskyselyt asiakkaan Radiukselle. Radius tarkistaa käyttäjätietojen oikeellisuuden (käyttäjätunnus, salasana tai muu)

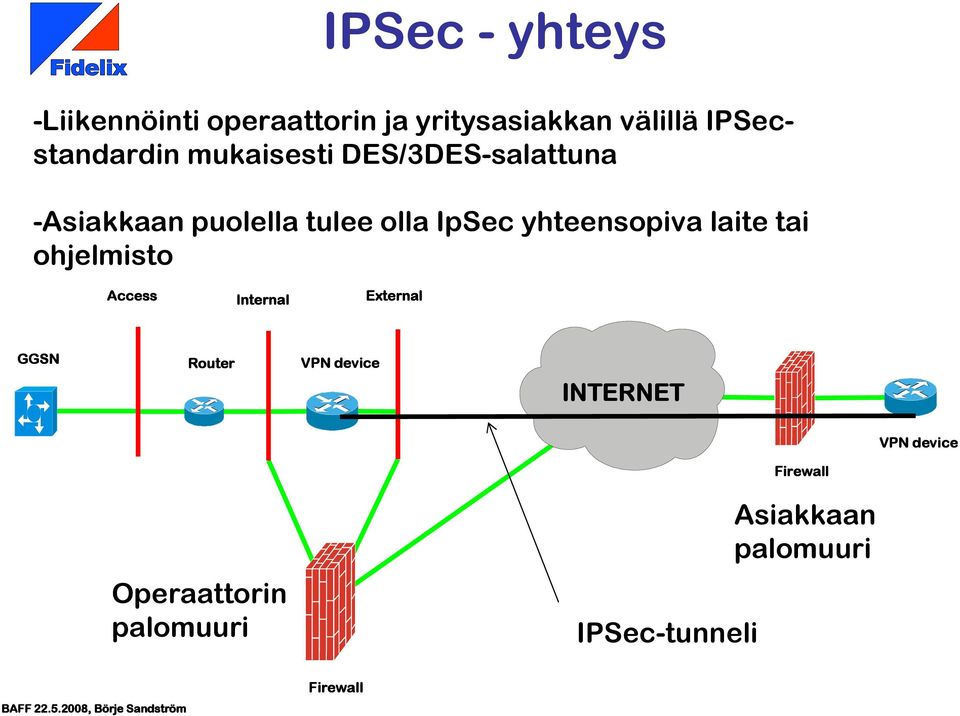

17 IPSec - yhteys -Liikennöinti operaattorin ja yritysasiakkan välillä IPSecstandardin mukaisesti DES/3DES-salattuna -Asiakkaan puolella tulee olla IpSec yhteensopiva laite tai ohjelmisto Access Internal External GGSN Router VPN device INTERNET VPN device Firewall Operaattorin palomuuri IPSec-tunneli Asiakkaan palomuuri Firewall

18 Puhelimet kehittyneet WLAN g HSDPA-yhteydet, jopa 3,6 megabits/s WCDMA 2100 Mhz GPRS/EGPRS 3 GPP (x)html-selain Flash lite 2.0 JAVAScript-tuki vers. 1.3 ja 1.5 POP3-, IMAP4- ja SMTP-protokollat GPS-paikannus

19 Kiinteistönhoitajan perustyökalu? -Internet selainpohjainen etäkäyttö 3G /WLAN -SMS hälytykset - hälytykset & muut viestit -Kalenteri, yms. -GPS-paikannus -Kamera -Myös puhelin!

20 Järjestelm rjestelmän ominaisuuksia avoimuus selainkäyttöisyys Ala-asemassa teollisuus PC ja Windows CE yleinen laajalle levinnyt avoin tekniikka integraatio Kommunikaatio TCP/IP protokolla, WWW internet/intranet yhteensopivuus, kiinteä/dynaaminen IP-osoite Hajautettu I/O, väylänä Modbus Laajasti käytetty markkinoilla, säästöä kaapeloineissa, RS-485 (kierretty pari), max. 1200m Selain käyttöliittymänä valvomossa ja ala-asemassa järjestelmän laajamittainen käyttö joka tasolla, ei erikseen ladattavia ohjelmistoja Tuettavat tietokannat / rajapinnat: OPC, SQL, ODBC mahdollistaa liitynnät 3. osapuolten ohjelmiin, raportointi Vapaasti ohjelmoitavissa standardin IEC mukaisesti monien tuntema ohjelmointityökalu, hyödynnetään valmiita ohjelmalohkoja, FideProg Turvaintegraatio murto-, kulun- ja videovalvonta, palonilmaisu, henkilöturva, hälytysten siirto Modulaarisesti laajennettavissa, skaalautuva laajennettavissa tarpeen kasvaessa usean eri järjestelmän intgeroiduksi kokonaisuudeksi

21 FX-Net järjestelm rjestelmän pää ääkomponentit Valvomoratkaisut internet selain, Fidelix WebVision (palvelinpohjainen ratkaisu) tietokantarajapinnat mahdollistaa yleisvalvomot: yhtenäinen raportointi, energiankulutustiedot huoltokirjapalvelimille Ala-asema FX-2025 ja FX-Spider teollisuus PC:n pohjautuvat uuden sukupolven ala-asemat jossa selain-käyttöliittymä tiedonsiirtoliityntä TCP/IP (RJ-45 liitin) ja paikallinen web-palvelin ohjelmisto kohdekohtainen sovellusohjelma, tietokanta ja web-kuvat Hälytyksen ja ilmoituksen siirto hälytyspalvelimeen SMS & Liitettävät Fidelix I/O-moduulit DI-16, DO-8, AI-8, AO-8, ja Combi-36 (yhdistelmämoduuli) Huonesäädin Multi-16 ( 1-4 huonetta riippuen tapauksesta) Silmukkamoduuli SI-8 (8 valvottua ilmaisinsilmukkaa ) Oviyksikkö DU-10 ( liitynnät 2 etälukijalle, 2 relelähtöä ja 8 tuloa, kansikosketin) Kenttälaitteet anturit, ilmaisimet, toimilaitteet, lukijat, kamerat,jne.

22 FX-Net järjestelm rjestelmäkonsepti Intranet/ Internet Turvallisuuden ja kiinteistön hallinta Automaatiojärjestelmät Turvallisuusjärjestelmät LVIS ohjaus ja säätö Toimitilaturva Paloturva Henkilöturva Lämmitys Ilmanvaihto Jäähdytys Valaistus Energian hallinta Aikaohjaukset Oviautomaatio Sähköinen lukitus Kulunvalvonta Murtovalvonta Kameravalvonta Ovipuhelimet Palovaroittimet Paloilmaisimet Poistumisvalaistus Savunpoisto Palo-ovien ohjaus Äänievakuointi Kutsu- ja hätäkutsu Dementiavalvonta Turvapuhelin Kodin turva & automaatio

23 Kameravalvonta Paikallisvalvomo Etävalvomo FX-2020
