BandRich BandLuxe R300 3G/WLAN-reititin

Transkriptio

1 BandRich BandLuxe R300 3G/WLAN-reititin Ominaisuudet BandLuxe R300 ominaisuuksia lyhyesti: - sisäänrakennettu HSPA+-modeemi, ensimmäisenä Suomessa - pieni koko ja tehonkulutus - monipuoliset reititinominaisuudet, DDNS, ALG ym. - monipuoliset merkkit, jopa signaalitaso - vakaa ja turvallinen, WLAN jopa RADIUS-salauksella mobiiliverkkoihin. Tekniset tiedot Ominaisuudet WLAN Modeemi Mitat (lev x syv x kork, mm) Paino (g) Liitännät Virtakytkin 3G Radio päällä/pois ja signaalin vahvuus -kytkin b/g/pre-n (1x1 antenni, ei diversiteetti) Sisäänrakennettu, GPRS/EDGE/WCDMA/HSPA/HSPA x 116 x 24 mm 170 g Lyhyt painallus: 3G-signaalin tason näyttö 3 s Pitkä painallus (>5 s): 3G radio päälle/pois

2 LAN portit WAN port Erillinen virtalähde Reset-nappi SIM-korttipaikka RJ45, 1 kpl RJ45, 1 kpl kyllä Pitkä painallus (>5 s): Tehdasasetusten palautus Lyhyt painallus: laitteen uudelleenkäynnistys, jousivapautuksella Yhteydet Mobiilitaajuudet: GSM: 850/900/1800/1900 MHz HSPA+ siirtonopeudet UMTS: 900/2100 MHz WCDMA teholuokka power class 3 Lähetys: max 5.76 Mbps, Vastaanotto: max 21 Mbps WLAN LAN b/g/pre-n 2.4 GHz Ethernet 10/100 Mbps Antennit GSM/WCDMA pääntenni WCDMA Rx Diversiteettiantenni Lisäantennin liitin WLAN Antenni Sisäänrakennettu Sisäänrakennettu Sisäänrakennettu Datasiirto Oletusyhteys Automaattinen WAN-yhteyden vaihto vikatilanteessa WME liikenteen priorisointi/shaping Kiinteä WAN yhteys UMTS/HSPA+ yhteys Turvallisuus NAT-NAPT DNS ALG, sovellustason gateway "UMTS etusijalla" tai "Ethernet etusijalla" valittavissa DHCP, Static IP, PPPoE, PPTP, L2TP, PPP Yhteys käsin tai automaattisesti, Auto APN USIM-tuki VPN-läpäisy (IPSec, PPTP, L2TP), internetyhteyden rajoitus, Palomuuri, DoS esto, liikenne- ja tapahtumalogit Port forwarding, Port triggering, DMZ, Multicast Pass-Through?, kiinteä Routing, Dynamic Routing (RIP 1, RIP2), QoS DNS Agent, Dynaaminen DNS Yahoo messenger, AOL messenger, MSN messenger, ICQ, RealAudio, NetMeeting?, Telnet, FTP, Microsoft Traceroute, Quake, IRC, Microsoft PPTP Client

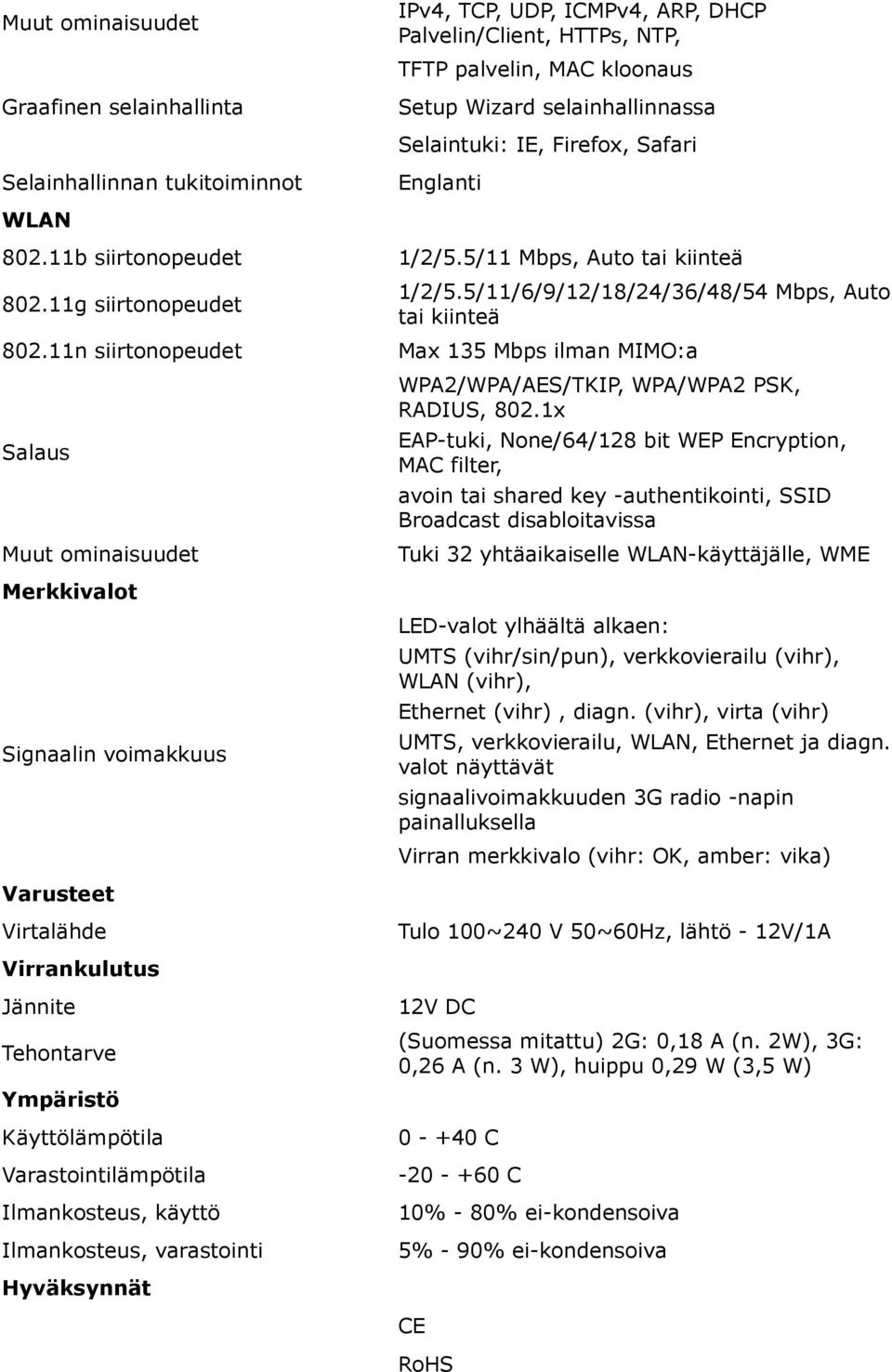

3 Muut ominaisuudet Graafinen selainhallinta IPv4, TCP, UDP, ICMPv4, ARP, DHCP Palvelin/Client, HTTPs, NTP, TFTP palvelin, MAC kloonaus Setup Wizard selainhallinnassa Selaintuki: IE, Firefox, Safari Selainhallinnan tukitoiminnot Englanti WLAN b siirtonopeudet 1/2/5.5/11 Mbps, Auto tai kiinteä g siirtonopeudet 1/2/5.5/11/6/9/12/18/24/36/48/54 Mbps, Auto tai kiinteä n siirtonopeudet Max 135 Mbps ilman MIMO:a Salaus Muut ominaisuudet Merkkit WPA2/WPA/AES/TKIP, WPA/WPA2 PSK, RADIUS, 802.1x EAP-tuki, None/64/128 bit WEP Encryption, MAC filter, avoin tai shared key -authentikointi, SSID Broadcast disabloitavissa Tuki 32 yhtäaikaiselle WLAN-käyttäjälle, WME Signaalin voimakkuus LED-t ylhäältä alkaen: UMTS (vihr/sin/pun), verkkovierailu (vihr), WLAN (vihr), Ethernet (vihr), diagn. (vihr), virta (vihr) UMTS, verkkovierailu, WLAN, Ethernet ja diagn. t näyttävät signaalivoimakkuuden 3G radio -napin painalluksella Virran merkki (vihr: OK, amber: vika) Varusteet Virtalähde Tulo 100~240 V 50~60Hz, lähtö - 12V/1A Virrankulutus Jännite Tehontarve Ympäristö Käyttölämpötila Varastointilämpötila Ilmankosteus, käyttö Ilmankosteus, varastointi 12V DC (Suomessa mitattu) 2G: 0,18 A (n. 2W), 3G: 0,26 A (n. 3 W), huippu 0,29 W (3,5 W) C C 10% - 80% ei-kondensoiva 5% - 90% ei-kondensoiva Hyväksynnät CE RoHS

4 Käyttöönotto-ohjeet R300-reitittimen käyttöönotto on sisäänrakennetun modeemin ansiosta yksinkertaista: 1. Ota laite pakkauksesta 2. Aseta SIM-kortti laitteen takana olevaan korttipaikkaan. Kuva korttipaikan kannessa näyttää oikean SIM-kortin asennon 3. Kytke virtalähteen DC-pistoke laitteen takana olevaan pistukkaan. 4. Kytke virtalähde pistorasiaan. Laite käynnistyy ja kytkeytyy verkkoon tyypillisesti automaattisesti alle minuutissa. Operaattorin valinta R300:n automatiikka tunnistaa automaattisesti Suomen operaattorit Elisan, DNA:n ja Soneran, mutta muut, toisen operaattorin radioverkkoa käyttävät operaattorit vaativat muutaman asetuksen tekoa käsin. 1. Kytkeydy R300:een WLAN:in tai LAN-portin kautta. 2. Mene selaimella osoitteeseen Anna käyttäjätunnus admin ja salasana hsparouter 4. Mene valikkoon Internet -> Basic Setting (ellei avaudu automaattisesti), valitse Roaming Connection: Enabled, APN Setting: Manual ja kirjoita APN-kenttään operaattorisi internetyhteyspisteen nimi. (Suomen operaattoreiden asetukset on listattu siptune.netin Operaattoreiden modeemiasetukset -taulukossa.) Klikkaa Save Settings: 5. Laite/yhteys käynnistyy uudelleen, ja internet-yhteys kytkeytyy automaattisesti.

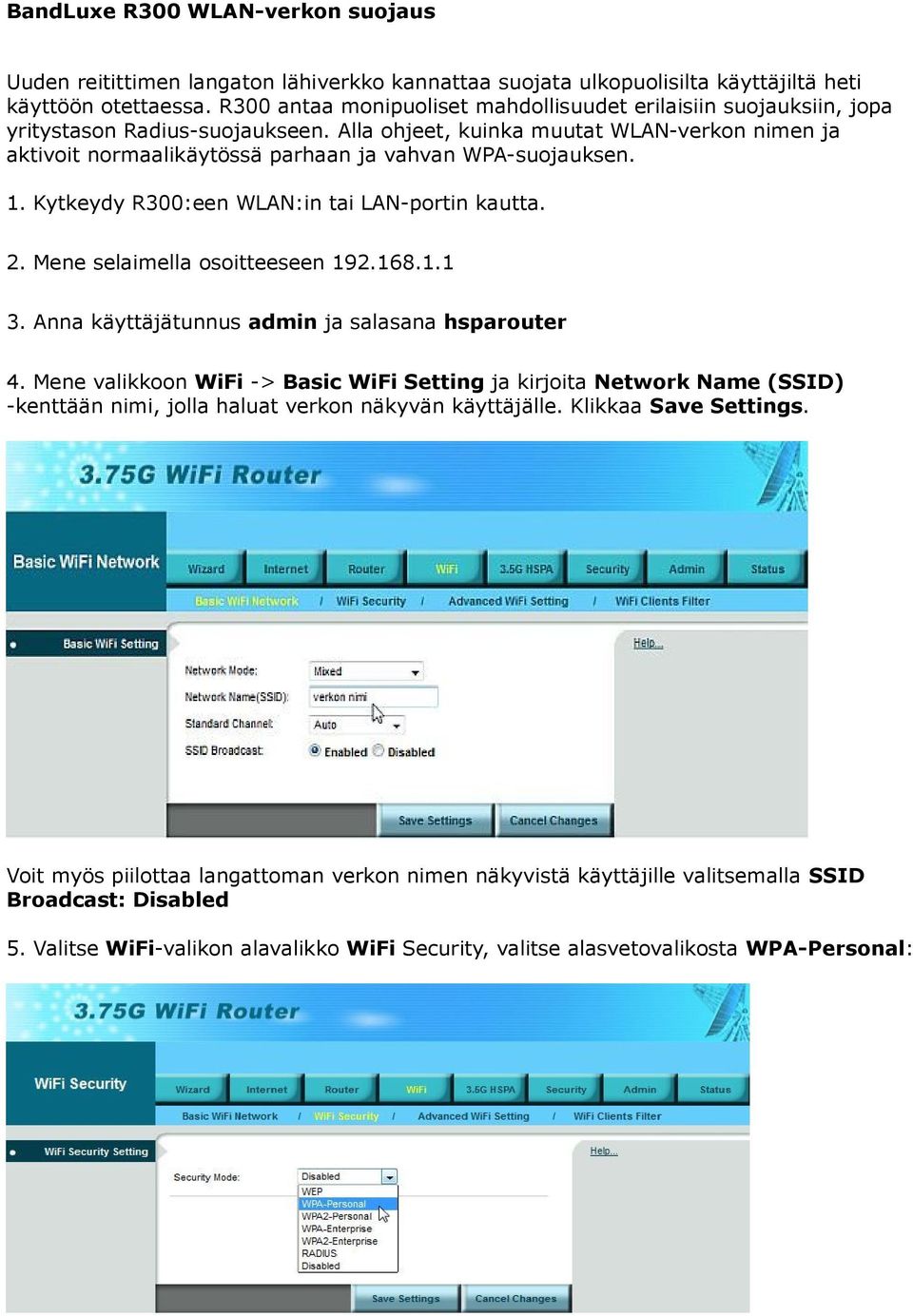

5 BandLuxe R300 WLAN-verkon suojaus Uuden reitittimen langaton lähiverkko kannattaa suojata ulkopuolisilta käyttäjiltä heti käyttöön otettaessa. R300 antaa monipuoliset mahdollisuudet erilaisiin suojauksiin, jopa yritystason Radius-suojaukseen. Alla ohjeet, kuinka muutat WLAN-verkon nimen ja aktivoit normaalikäytössä parhaan ja vahvan WPA-suojauksen. 1. Kytkeydy R300:een WLAN:in tai LAN-portin kautta. 2. Mene selaimella osoitteeseen Anna käyttäjätunnus admin ja salasana hsparouter 4. Mene valikkoon WiFi -> Basic WiFi Setting ja kirjoita Network Name (SSID) -kenttään nimi, jolla haluat verkon näkyvän käyttäjälle. Klikkaa Save Settings. Voit myös piilottaa langattoman verkon nimen näkyvistä käyttäjille valitsemalla SSID Broadcast: Disabled 5. Valitse WiFi-valikon alavalikko WiFi Security, valitse alasvetovalikosta WPA-Personal:

6 6. Näkyviin tulee valikko, jonka Passphrase-kenttään voit antaa salausavaimen. Avaimen minimipituus on kahdeksan merkkiä, ja avaimeksi kannattaa asettaa tämän ohjeen esimerkistä poiketen pidempi ja vaikeasti arvattava. Anna avain, laita se muistiin ja klikkaa Save Settings: 7. Tämän jälkeen reitittimen langattomaan verkkoon kytkeytyvään asiakaslaitteeseen on yhteyden saamiseksi määriteltävä edellä annettu salausavain. Esimerkkinä Windows 7:n automaattisesti avaama ikkuna salausavaimen määrittämiseksi:

7 Merkkin toiminta 3G-yhteyden toimintaa ilmaiseva LED kertoo verkkoyhteyden tilan seuraavasti: LED:n tila Sammuksissa Punainen Vilkkuva punainen Vilkkuva violetti Vilkkuva sininen Kiinteä violetti Kiinteä vihreä Kiinteä sininen Merkitys Ei virtaa päällä tai reititin rikki Modeemin käynnistys ei onnistunut Ei SIM-korttia, PIN- tai UPIN-koodia ei ole annettu, etsii verkkoa Rekisteröidytty GPRS/2G-verkkoon, yhteys ei aktiivisena Rekisteröidytty UMTS/HSPA/3G-verkkoon (nopeus enintään 21 Mb/s, ylöspäin 5.76 Mb/s), yhteys ei aktiivisena GPRS-yhteys päällä (maximinopeus 53kb/s tai 236 kb/s, verkkoon päin 28.8 kb/s ) 3G-yhteys päällä, mahdollisesti HSPA-yhteys käytettävissä mutta lepotilassa HSPA/HSPA+-siirto käytössä (nopeus enintään 21 Mb/s, ylöspäin 5.76 Mb/s) Laitteen hävitys Laite on hävitettävä elektroniikkajätteenä.
