1 TURVALLISUUS- JÄRJESTELMÄ Jukka Routtu + -historia Osoitteellinen vuodesta 1987 edelliset keskusmallit - HHL-10,30,70,160, HHL-16,32,128,256,512 - PAK-3000, PAK-30, PAK-100 Laitteiden ja ohjelmistojen tuotekehitys täysin kotimainen Valmistus kotimaisilla sopimusvalmistajilla

2 Silmukkamäärä + keskukset Suurempiin kohteisiin käytetään useampia pienempiä keskuksia. Tulevaisuudessa HHL HHL-32+ HHL-256+ Osaamalla yhden hallitset kaikki. HHL+ osoitteellinen rikosilmoitusjärjestelmä järjestelmä koostuu - keskuksesta - käyttölaitteesta - osoiteyksiköstä - ilmaisimista jokaisella ilmaisimella oma osoite osoitteella vapaasti ohjelmoitava toiminto ja käyttötarkoitus entistä helpompi ja kevyempi kaapelointi - 32 osoitetta yhdessä väylässä - ilmaisimien lisääminen edullista

3 Osoitteellisuuden vahvuuksia: osoitekohtainen yksilöity tilannetieto - helpottaa tapahtumien seurantaa viallinen osoite irrotettavissa ohjelmallisesti - väylän muu toiminta ennallaan - turvallisuustaso säilyy edullinen ja tehokas kaapelointi - yksi johtopari väylää kohti - voidaan kytkeä tähteen ja/tai väylään - luotettava ja vakaa osoiteväylä jopa m Osoitteellisuuden vahvuuksia: 32 osoitetta = 32 ilmaisinta väylää kohti erillinen osoitepääte - mahtuu ilmaisimen sisään - laajan ilmaisinvalikoima, ei sidottu yhteen valmistajaan kaksisuuntainen osoiteväylä - ohjaukset ilman lisäkaapelointia - hälytysmuistien kuittaukset

4 HHL+ ryhmät 32 erillistä ryhmää - jokaista ryhmää voi ohjata yksilöllisesti kuhunkin ryhmään voidaan valita yksilöllisesti ilmaisimet sama ilmaisin voi olla eri ryhmissä jokaista ryhmää voidaan ohjata erikseen muista ryhmäkohtainen hälytys mahdollistaa monipuolisen turvallisuusjärjestelmän - erilaiset valvontatavat pois päältä / päälle, ohitettu tai pinokäyttö ohjaus PC ohjelmalla - aito usean käyttäjän järjestelmä HHL+ on käyttäjäystävällinen Käyttölaitteita jopa 16 kpl - käyttölaitteen ryhmä oikeus määrättävissä - liitäntämahdollisuus kortinlukijalle - käyttölaite HHL-KLG - rinnakkaisnäyttö HHL-LCD Menu-ohjattu graafinen näyttö - vähentää virhekäytön mahdollisuutta - antaa oikeaa tietoa oikeaan aikaan - käyttäjäkohtainen Riittävästi eri käyttäjätasoja

5 HHL-KLG käyttölaite graafinen näyttö uusi ergonominen muotoilu erilliset menunäppäimet erillinen nuolinäppäimistö valaistu näppäimistö mahdollisuus asiakaskohtaiseen logoon tarrassa tai näytössä HHL-KLG käyttölaite - graafinen näyttö * * HHL * * TI :36 Näytön koko 128 x 64 pistettä Voidaan esittää sekä tekstiä että kuvia

6 HHL-KLG käyttölaite - graafinen näyttö Alue : TÄYSVALVONTA VALIKKO SISÄÄN Käyttäjälle tiedotteet sekä tekstillä että kuvin HHL-KLG käyttölaite - graafinen näyttö SABOTAASI Alue : TÄYSVALVONTA VALIKKO SISÄÄN Käyttäjälle kaikki perustiedotteet samalta näytöltä

7 HHL-KLG käyttölaite - graafinen näyttö Alue : OSAVALVONTA VALIKKO ULOS Käyttäjälle tiedotteet sekä tekstillä että kuvin HHL-KLG käyttölaite - graafinen näyttö < SILM. ERISTÄMINEN > 01 VALITSE IR OFF PALUU Tuttu ja turvallinen valikkorakenne Joka suuntaan oma erillinen nuolinäppäin

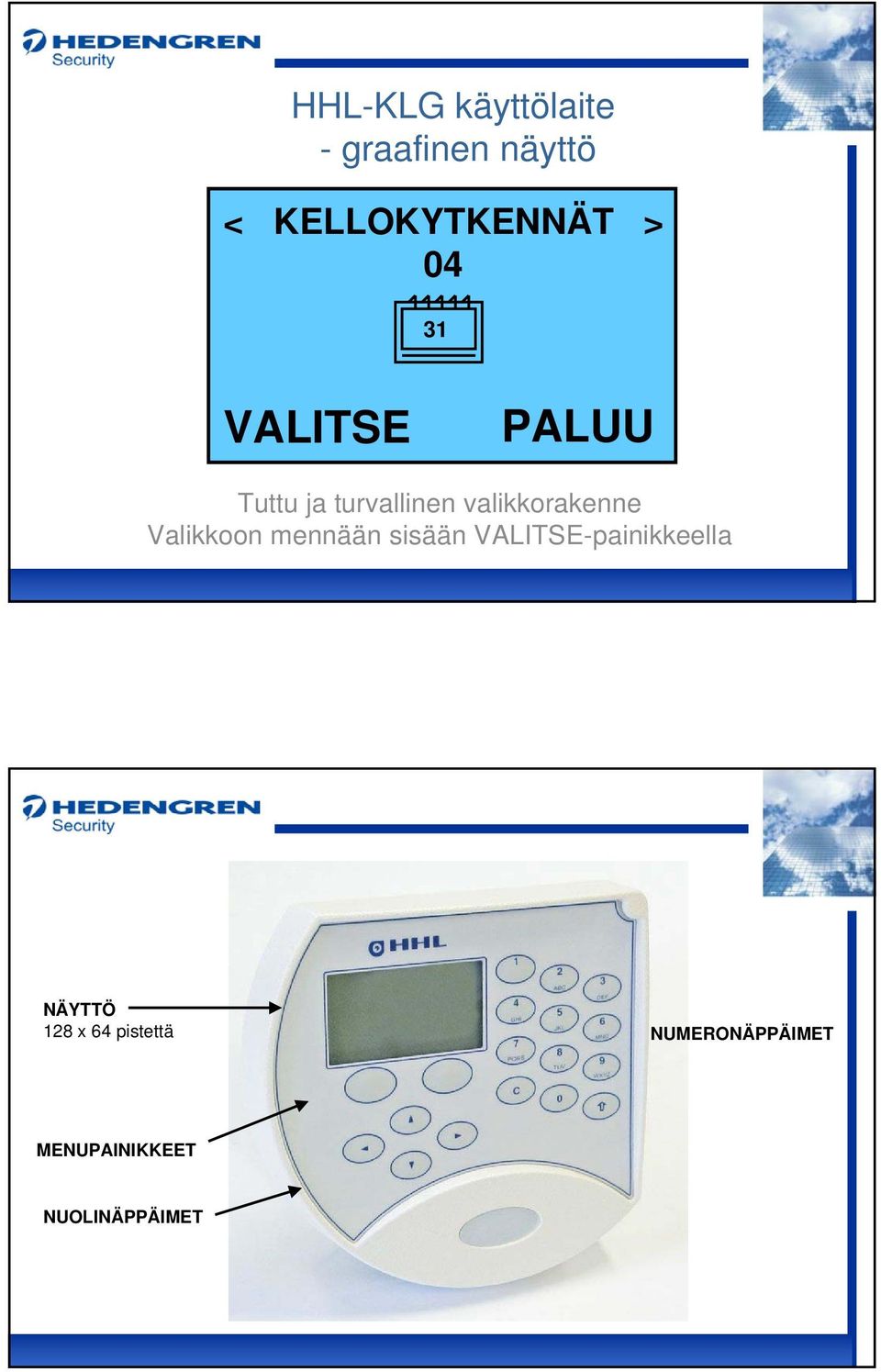

8 HHL-KLG käyttölaite - graafinen näyttö < KELLOKYTKENNÄT > VALITSE PALUU Tuttu ja turvallinen valikkorakenne Valikkoon mennään sisään VALITSE-painikkeella NÄYTTÖ 128 x 64 pistettä NUMERONÄPPÄIMET MENUPAINIKKEET NUOLINÄPPÄIMET

9 Käyttäjätyypit - suorakäyttäjät 1..5 ja master - pinokäyttäjät 1..5 ja master - vartija - asentaja - siivooja HHL+ käyttäjät Käyttäjille määritellään koodikohtainen valtuustaso - koodin tyyppi - sallitut ryhmäoikeudet - sallittu koodinkäyttöaika - mahdollisuus nostaa turvallisuustasoa etälukijalla - koodien määrä 256 kpl HHL+ osoitepäätteen konfigurointi normaali viiveetön aikaviiveellä (saapuminen ja poistuminen) ohitus tilaavaihtavalla (on/off) ohitus pulssilla ohitusten purku sisääntulo-/ poistumisreitti päällekytkentä/poiskytkentä ohjauspääte (1 tulo ja 1 lähtö) aikaviivesilmukka ilmoitussilmukka palo- ja LVI-silmukka

10 HHL+ kellotoiminnot Sisäänrakennettu vuosikello - automaattiset päälle ja pois kytkennät - ryhmäkohtainen ohitusten purku - ennakkovaroitus ryhmän päällekytkennästä - kesä/talviajan vaihto Erikoispäivät (Pyhät) - kertakäyttöiset erikoispäivät - pysyvät erikoispäivät Yleistä: HHL+ 200 tapahtuman hälytysmuisti 500 tapahtuman tapahtumamuisti 256 erilaista käyttäjäkoodia - useita erilaisia tasoja 152 kpl lähtöjä - keskuksessa vakiona 8 kpl lähtöjä - 1 relelähtö, 7 avokollektorilähtöä - 16 kpl relekortteja EXTOUT-8 (8 relettä jokaisessa kortissa) - 16 kpl ohjauspäätelähtöä

11 HHL+ ohjelmoitavat lähdöt 152 kpl vapaasti ohjelmoitavaa lähtöä - lisälähtö alueen hälytyksestä - lisälähtö alueen valvontatilasta - uhkalähtö - ryöstölähtö - lähtö väärien koodien syötöstä - vikalähtö - tulo- ja lähtöviiveiden varoituslähtö lähdöillä useita toimintatapoja - kuitattava, itsestään kuittautuva, monitorointi lähdöillä yksinkertainen liityntä muihin järjestelmiin HHL+ älykkäät liitynnät hälytyskeskus ilmaisimet Safenet (soitto/kiinteä) GSM - tekstiviesti modeemi Max 152 relelähtöä osoiteväylät HHL-32+ HHL-256+ Puhelinverkko SIA-formaatti INTRE / ACCESS/Hedsam keskitin RS HHL ohjausohjelma etäkäyttö/ylläpito videovaihde RS HHL-KLS Avauspainike 2. Avauspainike 16. monitori monitori

12 Yleistä: HHL+ hyväksytty EN50131 tason 4 mukaisesti ympäristöolosuhde luokka II vanha hyväksyntä SVK:n luokka A täyttää rakenteelliset vaatimukset täyttää toiminnalliset vaatimukset HHL+ ohjelmointi ja ylläpito eri ohjelmointitapoja kohteen mukaan - käyttölaite, kannettava PC, etäohjelmointi etäohjelmoinnin edut - ei asentajaa paikan päälle, hoidettavissa etäohjelmoinnilla - hälytyksen, virheellisen toiminnan tarkastelu - irtikytkentämahdollisuus - päälle / pois ohjausmahdollisuus KUSTANNUSSÄÄSTÖ!

13 Ohjelmointiyhteys Sarjaliikenne (tehdasasetukset): Nopeus: 4800 Osoite: 0 Fac-koodi Yhteys: kiinteä HHL- 16 HHL- 32 HHL- 128 HHL- 256 käyttölaite HHL-KLS Kiinteä RS-232 yhteys HHL-LAN verkkokortti Ohjelmisto * HHL Ohjaus * HHL Dial * HHL Graf TCP/IP-verkko Käyttöjärjestelmät: - Windows 2000, XP Järjestelmän hallinta: - keskusten ohjelmointi Hälytysten vastaanotto - kuittaus - päälle- ja poiskytkentä - tapahtumamuisti Kulunvalvonnan hallinta HHL-Access ohjausohjelma

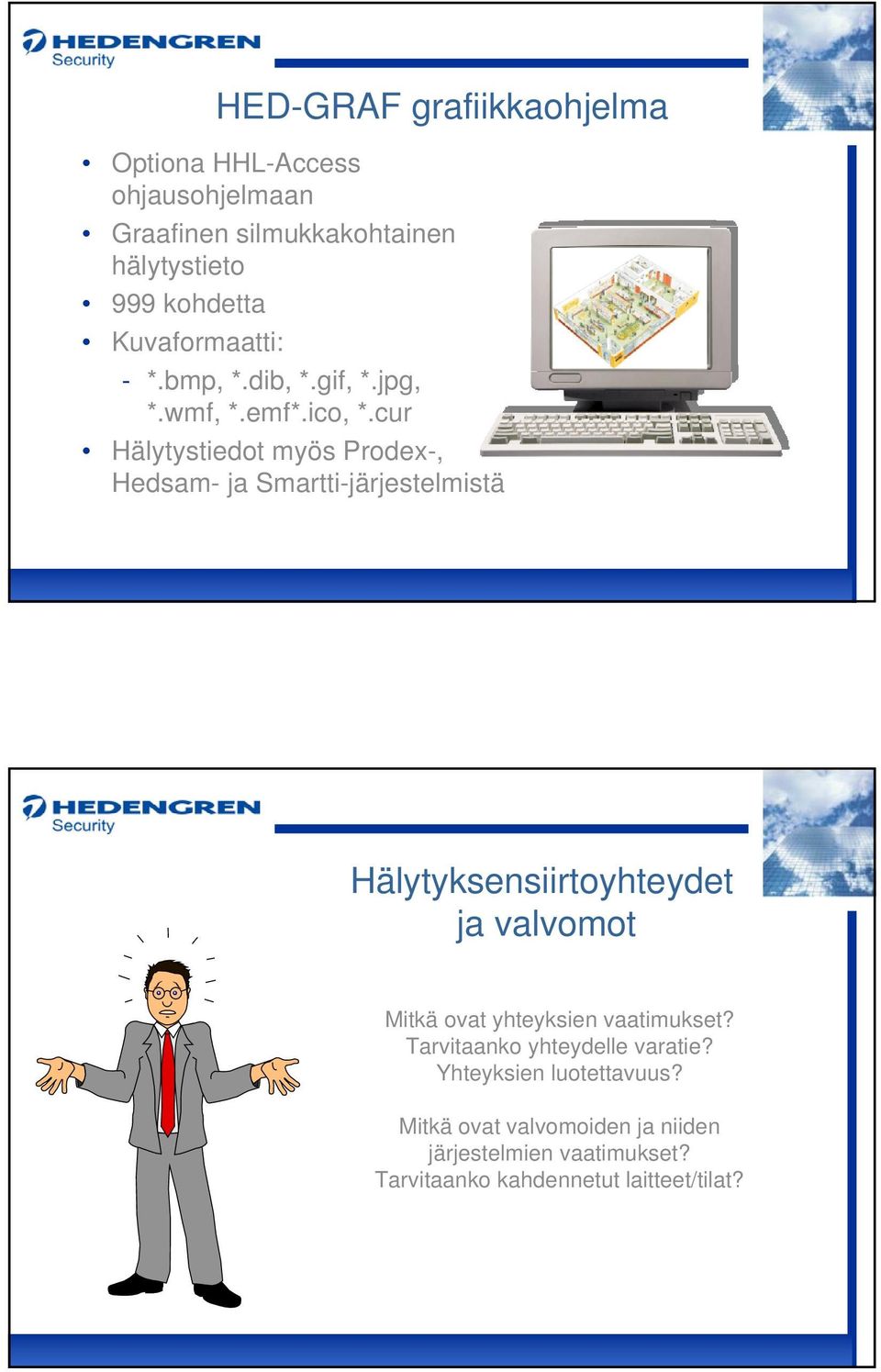

14 HED-GRAF grafiikkaohjelma Optiona HHL-Access ohjausohjelmaan Graafinen silmukkakohtainen hälytystieto 999 kohdetta Kuvaformaatti: - *.bmp, *.dib, *.gif, *.jpg, *.wmf, *.emf*.ico, *.cur Hälytystiedot myös Prodex-, Hedsam- ja Smartti-järjestelmistä Hälytyksensiirtoyhteydet ja valvomot Mitkä ovat yhteyksien vaatimukset? Tarvitaanko yhteydelle varatie? Yhteyksien luotettavuus? Mitkä ovat valvomoiden ja niiden järjestelmien vaatimukset? Tarvitaanko kahdennetut laitteet/tilat?

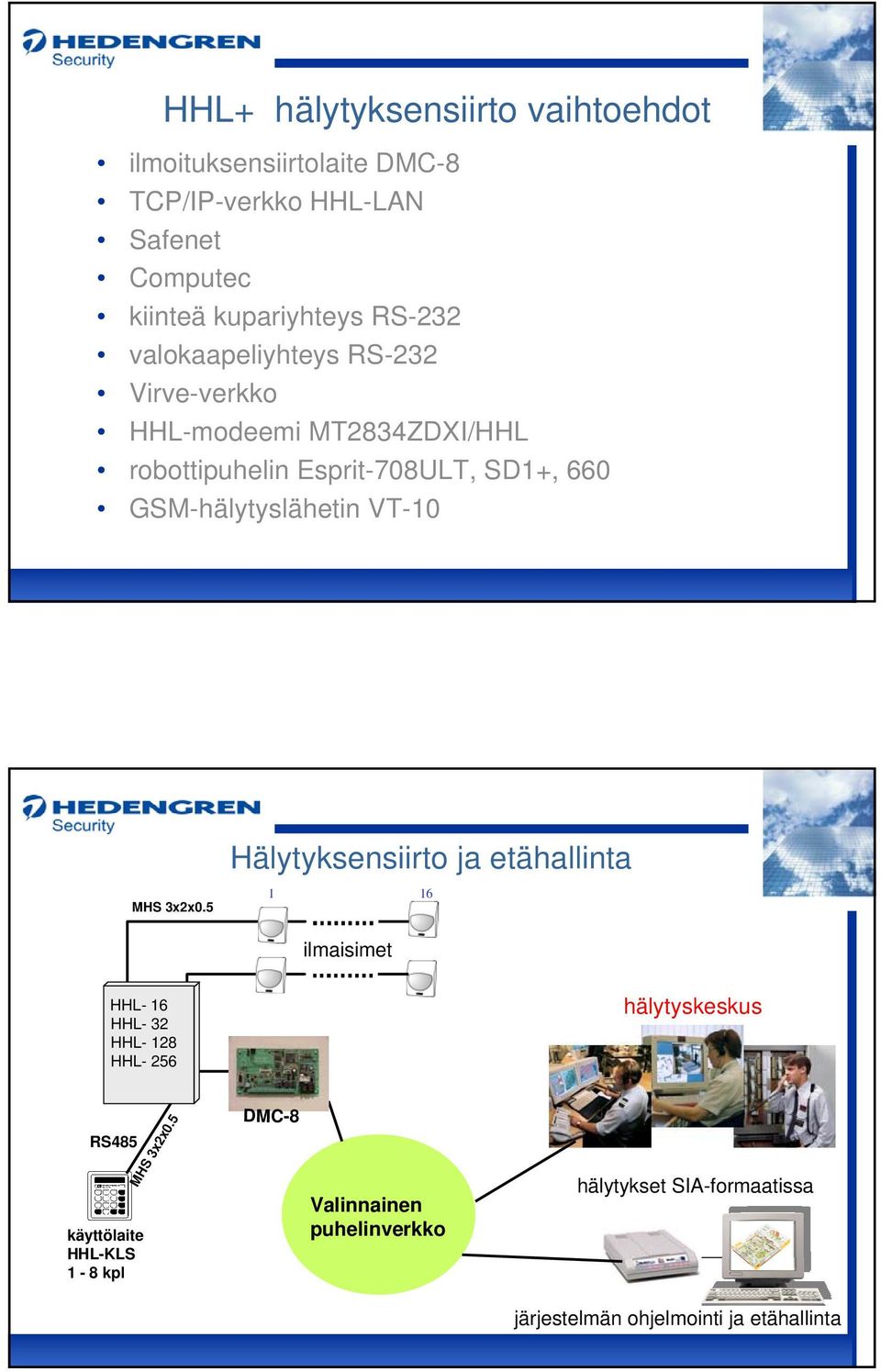

15 HHL+ hälytyksensiirto vaihtoehdot ilmoituksensiirtolaite DMC-8 TCP/IP-verkko HHL-LAN Safenet Computec kiinteä kupariyhteys RS-232 valokaapeliyhteys RS-232 Virve-verkko HHL-modeemi MT2834ZDXI/HHL robottipuhelin Esprit-708ULT, SD1+, 660 GSM-hälytyslähetin VT-10 MHS 3x2x0.5 Hälytyksensiirto ja etähallinta 1 16 ilmaisimet HHL- 16 HHL- 32 HHL- 128 HHL- 256 hälytyskeskus RS485 käyttölaite HHL-KLS 1-8 kpl MHS 3x2x0.5 DMC-8 Valinnainen puhelinverkko hälytykset SIA-formaatissa järjestelmän ohjelmointi ja etähallinta

16 Rikosilmoituskeskus liitettynä asiakkaan lähiverkkoon HHL-Access ohjausohjelmalla valvomo HHL-Access ohjausohjelma HED-GRAF grafiikkaohjelma LAN lähiverkko TCP/IP HHL-Access ohjausohjelma HED-GRAF grafiikkaohjelma Yrityksen palvelin Rikosilmoituskeskus HHL- 32+ HHL-Access ohjausohjelma HHL-Access tietoliikenneohjelma HHL Rikosilmoituskeskus liitettynä asiakkaan lähiverkkoon HHL-LAN tai UDS-10 päätepalvelimella Valvomo/hallinta PC Rikosilmoituskeskus 1. HHL-Access ohjausohjelma LAN lähiverkko TCP/IP RS232/485 HHL-LAN UDS-10 HHL- 16 HHL- 32+ HHL- 128 HHL Käyttölaite HHL-LAN UDS-10 Rikosilmoituskeskus 3. Käyttölaite HHL- 16 HHL- 32 HHL- 128 HHL- 256 RS232/485 HHL-LAN UDS-10 Rikosilmoituskeskus 2. Käyttölaite HHL- 32+ HHL- 256+

17 CASE: Yhteydet ja laitteet kohteessa HHL-keskus - HHL-LAN verkkoyhteys - häl. siirto varmennettu GSM-lähettimellä - kytkimeltä hälytys Kohteen / organisaation sisäinen turvallinen verkko Palomuuri - yhteys julkiseen verkkoon - VPN - kryptaus Hälytys kytkimen toimintahäiriöstä Julkinen verkko - internet Dina - verkkoyhteys Tietoliikennekytkin - 5 porttia - varmennettu sähkönsyöttö - hälytys yhteyskatkoksesta RI-keskukselle CASE: Yhteydet ja laitteet valvomossa Julkinen verkko - internet Palomuuri - yhteys julkiseen verkkoon - VPN - kryptaus Valvomon sisäinen turvallinen verkko HHL-Access ohjelmisto - yhteyksien hallinta - HHL Monitor - etäohjelmointi - suodatus valvomojärjestelmään Valvomojärjestelmä - data tuodaan SNAPprotokollalla - hälytykset ja tilatiedot Dina RMC

18 HHL-Monitor valvomon käyttöliittymä Keskus 5: :23:11 Keskus kuitattu Keskus 45: :23:11 IRTIKYTKENTÄ: Silmukka 76, Tuulikaappi Keskus 3: :03:11 Käyttäjä 42 Sisään, Sirkka hälytysten kuittaus hiiren oikealla painikkeella kohteen isompi loki avattavissa tapahtumaa klikkaamalla ohjausohjelman käynnistys riviltä statukset: Verkko, Yhteys, Pollaus ja Hälytys kokoajan näkyvissä Case: Yhteydet kohteesta valvomoon Hälytyksensiirto verkon yli, varmennus GSM:llä Etähallinta ja etämonitorointi verkon yli valvomoon Valmius olemassa kaikissa vuoden 1997 jälkeen toimitetuissa HHL/PAK-keskuksissa (Huom! Tarvitaan PAK:in ohjelmanmuutos.) Palveluntarjoajan siirto onnistuu siirtämällä HHL-Access yhteyksien hallintatietokone uudelle palveluntarjoajalle ja reitittämällä VPN yhteys uudelleen. Kohteisiin ei tarvita muutoksia. Hallintatietokone voi sijaita myös asiakkaan verkossa

19 Jukka Routtu Tuotepäällikkö Puh. (09) GSM
