1 SiMAP ratkaisut Sivu 1

2 Yritys: Si-tecno Oy Insinööritoimisto, perustettu 1987 Yksityisomistuksessa, neljä henkilöosakasta Ydinliiketoiminta aiemmin elektroniikan suunnittelualihankinta ja teollisuuden automaatioelektroniikka Pitkä kokemus kiinteistöautomaatioratkaisuista Työntekijöitä 8 Kehitetty oma kiinteistötekniikkakonsepti SiMAP Kumppaniverkosto valmistus, jälleenmyynti, asennukset Sivu 2

3 SiMAP ratkaisut SiMAP mittaus Helppokäyttöinen työkalu kiinteistön tilapäisiin mittauksiin Auttaa löytämään nopeasti lämmityksen, suhteellisen kosteuden ja ilmanlaadun ongelmakohdat Langattomat mitta-anturit ja etäkäyttö Internetin yli SiMAP säätö Pysyvästi asennettava lämmityksen mittaus- ja säätöjärjestelmä Lämmityksen säätö perustuu huoneistokohtaisiin langattomiin mitta-antureihin Ns. suljetun piirin säätö, jonka avulla saavutetaan tarkempi ja energiatehokkaampi lämmityksen säätö ja tasaisemmat olosuhteet Lisäetuna jatkuvan valvonnan mahdollisuus Sivu 3

4 SiMAP ratkaisut SiMAP automaatio Modulaarinen ratkaisu, joka kattaa koko automaation Aikaohjaukset Ohjelmalliset ohjaukset Ilmanvaihdon ohjaukset Automaattiset päälle/pois ohjaukset Kulutusmittausket Hälytykset SiMAP etähallinta Keskitetty palvelin ja tietokanta Etäkäyttö nettiselaimella Eri järjestelmille yksi yhteinen käyttöliittymä Trendipiirto Konfiguroinnit Hälytykset jne. jne. Sivu 4

5 SiMAP mittaus - periaate Sivu 5

6 Esimerkki mittatulosten esittämisestä Asuinkiinteistön lämmönjakokeskuksen verkostoon lähtevän lämpimän käyttöveden mittaus 7 päivän jaksolla. Kuva 1 Kuvassa 1 nähdään merkittävää vaihtelua ja poikkeamia ohjearvosta. Syynä oli viallinen lämmönsiirrin. Kuva 2 Kuvassa 2 tilanne korjaustoimien jälkeen. Sivu 6

7 SiMAP mittaus - käyttökohteita Asuin- ja julkisten tilojen lämpöja kosteuskartoitusmittaukset Lämmönjakokeskuksen toimintaan liittyvät mittaukset Huoneilman hiilidioksidipitoisuuksien mittaus Kiinteistöautomaation ja ilmastoinnin toiminnan mittaus Kosteusvaurion jälkeisen kuivatuksen etäseuranta Rakennusaikainen laadunvalvonta Anturit: lämpötila, suhteellinen kosteus, CO2, pulssitulo, analogiatulot, valoisuus... Sivu 7

8 SiMAP mittaus - käyttäjiä Sivu 8

9 SiMAP säätö Suljetun piirin säätö, jonka toiminta perustuu jatkuvaan huoneistokohtaiseen lämpötilamittaukseen. Lämmityksen säädin optimoi patteriverkostoon menevän lämmitysveden lämpötilaa huoneistojen lämpötilojen keskiarvon mukaan. Tavoitteena on pysyä mahdollisimman lähellä kiinteistön lämpötilan tavoitearvoa. Sivu 9

10 SiMAP säätö - tuotteet Huoneanturi - lämpötila - lämpötila/kosteus Reititin - langallinen - langaton Säätökeskus - 3-piirinen Sivu 10

11 SiMAP säätö - periaate Sivu 11

12 Asumislämmön tasaisuusvertailu Sivu 12

13 Yhden kohteen energiankulutuksen muutos Lämmitysenergian säästö 2011/2012 Verrattu normeerattuja kuukausikulutuksia 80,0 71,0 69,0 60,0 61,2 62,2 58,0 50,1 51,0 61,0 61,0 51,2 52,1 40,0 40,0 42,0 40,0 40,0 34,3 Energian kulutus MWh 20,0 0,0-20,0-13,5 8,1-20,7 22,3 20,0 16,0 14,9 15,014,2 14,4-5,0-4,0 24,6-13,6-15,3-14,5-18, Mw h 2012 Mw h Muutos % -27,1-27,2-40,0-38,3-46,9-60, Kuukausi Yht. Sivu 13

14 Energiansäästöratkaisujen vertailua Paine-erokompensaatio Sääennusteohjaus SiMAP Mittaa lämmitysverkoston Säätää lämmitystä sää- Perustuu todelliseen ja paine-eroa ja säätää ennusteen perusteella reaaliaikaiseen asuntojen lämmitystä sen muutosten lämpötilan mittaukseen perusteella Huonetermostaatit pitää Epätarkka Hyödyntää asumisesta olla kunnossa syntyvää hukkaenergiaa Lämmitysverkosto pitää Kuukausiveloitusperus- Tarjoaa kattavasti inforolla tasapainotettu teinen palvelu maatiota kiinteistön olosuhteista (lämpötila, suhteellinen kosteus jne.) Ei tarjoa informaatiota Ei tarjoa informaatiota Vakaa keskiarvolämpötila kiinteistön olosuhteista kiinteistön olosuhteista ja merkittävä energiansäästö Ristiriitaisia tietoja saavutetuista säästöistä Sivu 14

15 SiMAP säätö etuja ja hyötyjä Hyödyntää asumisesta syntyvää hukkaenergiaa Merkittävä energiakustannusten säästö, jopa %, takaisinmaksuaika 2-4 vuotta Jatkuva mittaus paljastaa ongelma-tilanteita, joihin voidaan reagoida ajoissa Nähdään kiinteistön lämmityksen tila, josta on apua esim. patteriverkoston tasapainotukseen Jatkuva mittaus toimii laadun-varmenteena korjaustoimien jälkeen Helppo ja nopea asennus mihin tahansa kiinteistöön 1 asteen lasku lämpötilassa merkitsee noin 5 % säästöä energiakustannuksissa! Sivu 15

16 SiMAP säätö - käyttäjiä Sivu 16

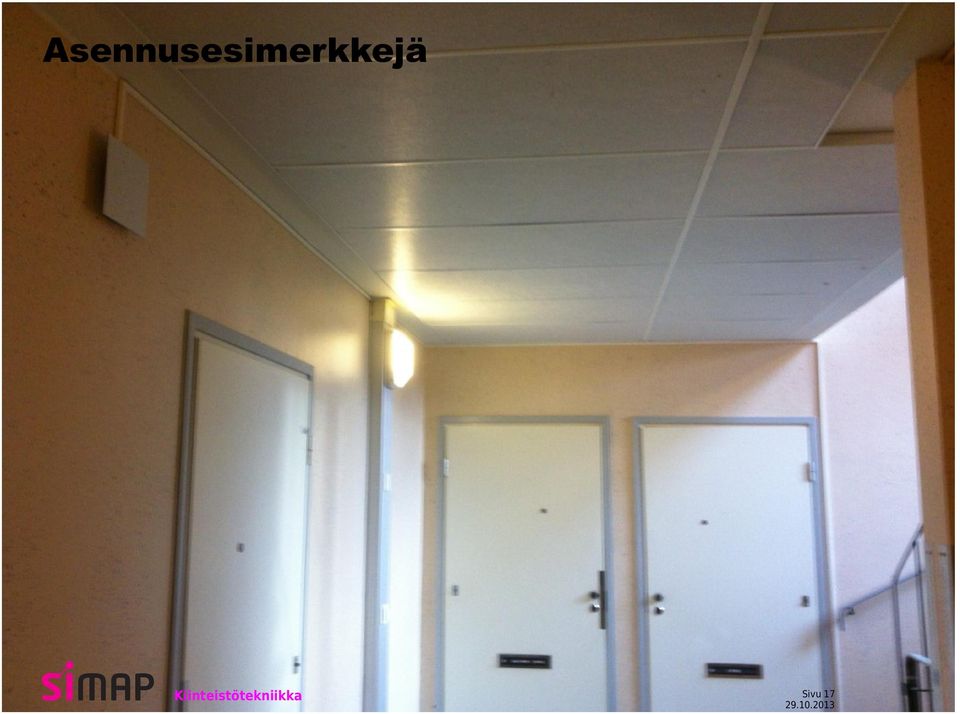

17 Asennusesimerkkejä Sivu 17 Sivu 17

18 Asennusesimerkkejä Sivu 18 Sivu 18

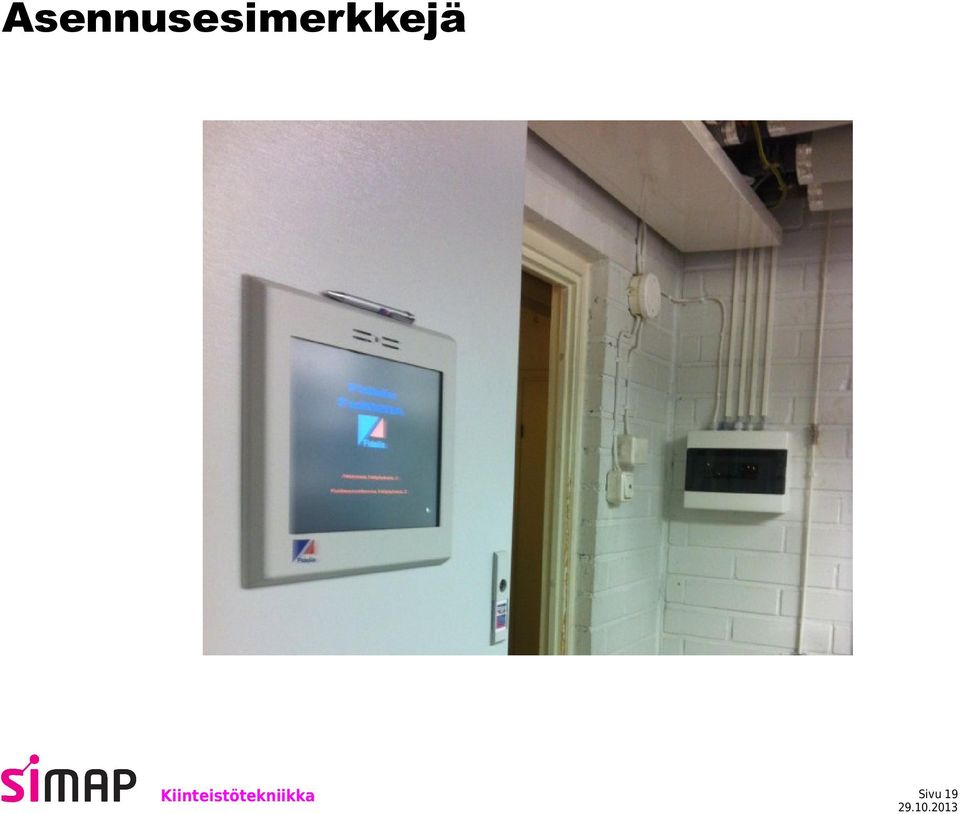

19 Asennusesimerkkejä Sivu 19

20 SiMAP säätö - etäkäyttöliittymä Käyttöliittymä on 2-osainen; näkymät huoneistojen lämpötiloista lämmönjakokeskuksesta Sivu 20

21 SiMAP palvelin - kirjautuminen Syötä selaimeen palvelimen osoite Klikkaa Launch kohdasta heating Syötä käyttäjätunnus ja salasana ja klikkaa Login Sivu 21

22 Yritys: Si-tecno Oy Insinööritoimisto, perustettu 1987 Yksityisomistuksessa, neljä henkilöosakasta Ydinliiketoiminta aiemmin elektroniikan suunnittelualihankinta ja teollisuuden automaatioelektroniikka Pitkä kokemus kiinteistöautomaatioratkaisuista Työntekijöitä 8 Kehitetty oma kiinteistötekniikkakonsepti SiMAP Kumppaniverkosto valmistus, jälleenmyynti, asennukset Sivu 2

23 SiMAP automaatio SiMAP automaatio järjestelmä uudistaa automaation rakenteen Integroidut ryhmä- and VAK-keskukset voidaan koota jo tehtaalla. Työmaarakennusaika lyhenee. Muut kerrokset 1 tai useampi ryhmäkeskus / kerros Integroitu ryhmä- & VAK- alakeskus VALAISTUS Enemmmän tai vähemmän samat automaatio- ja sähköistysrakenteet kerroksesta toiseen Valaistus + Linet IO modulit Ilmastonti + Linet IO modulit Integroitu ryhmä- & VAK- alakeskus Puhaltimet Lämmittimet Venttiilit Valaistus + Linet IO modulit Ilmastonti + Linet IO modulit Ethernet ModbusTCP verkko kaikkien keskusten välillä 2 pair Linet CAT6 bus Integroitu sähkö- & VAKpääkeskus Valokatkaisijat LUX, liike, yms. anturit Kellari 2 pair Linet CAT6 bus Automaation valvontamonitori Lämpö, kosteus, CO2 anturit Huoneohjauspaneelit, yms. Seuraava kerros Kun tietokantapalvelin sijaitsee pilvessä, voidaan helpommin ylläpitää suurten kiinteistömäärien dataa ja tarjota niille keskitettyjä seurantapalveluita Lämmitys + jäähdytysjärjestelmien syötöt + Linet IO modulit ohjaukseen Pääsyöttöjen valvonta Valot, yms. + Linet IO modulit ohjaukseen Puhaltimet Lämmittimet Venttiilit Palvelin 2 pair Linet CAT6 bus (max. 1000m) Lämpö, kosteus, CO2 anturit Huoneohjauspaneelit, yms. Etävalvonta Etävalvonta Sivu 23

24 SiMAP kiinteistöautomaation modulaarinen kasvupolku My SQL Cloud GPRS optio CPU PID sääd.1ch Ristikytkentä Teholähde DC Teholähde AC SiMAP Kiinteistöohjauskeskus Yksinkertaisin lämmityksen säädin - yksi säätöventtiililähtö - kaksi lämpöanturituloa - täysi etäohjattavuus ja -valvottavuus Sivu 24

25 SiMAP kiinteistöautomaation modulaarinen kasvupolku My SQL Tower box Monitor Cloud GPRS optio CPU PID sääd.1ch PID sääd.2ch Ristikytkentä Teholähde DC Teholähde AC SiMAP Kiinteistöohjauskeskus Perustason lämmityksen säädin - kolme säätöventtiililähtöä - neljä lämpöanturituloa - täysi etäohjattavuus ja -valvottavuus Sivu 25

26 SiMAP kiinteistöautomaation modulaarinen kasvupolku My SQL Tower box Monitor Cloud GPRS optio CPU PID sääd.1ch PID sääd.2ch IO Laajennus Ristikytkentä Teholähde DC Teholähde AC SiMAP Kiinteistöohjauskeskus DO DO DI DI DI DI Hyvän tason lämmityksen säädin - kolme säätöventtiililähtöä - kymmenen lämpöanturituloa - neljä digitaalituloa hälytyksille - kaksi digitaalilähtöä ON/OFF ohjauksille - täysi etäohjattavuus ja -valvottavuus Sivu 26

27 SiMAP kiinteistöautomaation modulaarinen kasvupolku My SQL Tower box Monitor Cloud GPRS optio CPU PID sääd.1ch PID sääd.2ch IO Laajennus Ristikytkentä Teholähde DC Teholähde AC Max. 2 Max. 20 SiMAP Kiinteistöohjauskeskus SBUS vastaanotin RBUS receiver DO DO RS485 DI DI DI DI Energiaa säästävä perustason lämmityssäädin - kolme säätöventtiililähtöä - kymmenen lämpöanturituloa - neljä digitaalituloa hälytyksille - kaksi digitaalilähtöä ON/OFF ohjauksille - jopa kaksikymmentä radiolämpötila-anturia - täysi etäohjattavuus ja -valvottavuus - osa asunnoista mukaan lämmityksen säätöön Sivu 27

28 SiMAP kiinteistöautomaation modulaarinen kasvupolku My SQL Tower box Monitor Cloud GPRS optio CPU PID sääd.1ch PID sääd.2ch WBUS Ristikytkentä Tehol. DC Teholähde DC Teholähde AC Max. 30 Max. 196 SiMAP Kiinteistöohjauskeskus WBUS vastaanotin RBUS receiver WBUS kaapeli Energiaa säästävä hyvän tason lämmityssäädin - kolme säätöventtiililähtöä - neljä lämpöanturituloa - jopa 196 radiolämpötila-anturia - täysi etäohjattavuus ja -valvottavuus - kaikki asunnot mukana lämmityksen säädössä edullinen CAT5E/6 topologia vapaa polariteetti vapaa ei terminointia pituus max. 4x250m Sivu 28

29 SiMAP kiinteistöautomaation modulaarinen kasvupolku My SQL Tower box Monitor Cloud Hajautetut PID-säätöpiirit Logiikkatoiminnot Ajastustoiminnot Hälytystoiminnot GPRS optio CPU PID sääd.1ch PID sääd.2ch WBUS Ristikytkentä Tehol. DC Teholähde DC Teholähde AC Max. 196 SiMAP Kiinteistöohjauskeskus WBUS vastaanotin RBUS receiver DO DO DI DI DI DI WBUS WBUS solmuja max.200 WBUS M M Muita mittausantureita: - Kosteus - CO2 - Paine - Valoisuus - Energia - Vesi - Yms. Täysin kattava kiinteistöautomaatiojärjestelmä modulaarisin kasvuportain - automaatio integroidaan sähköryhmäkeskuksiin (ei tarvetta erillisille VAK-keskuksille) - yhteinen käyttöliittymä koko kiinteistölle Sivu 29
