1 Automaatio- ja turvallisuusratkaisut tehokkaaseen kiinteistönhallintaan

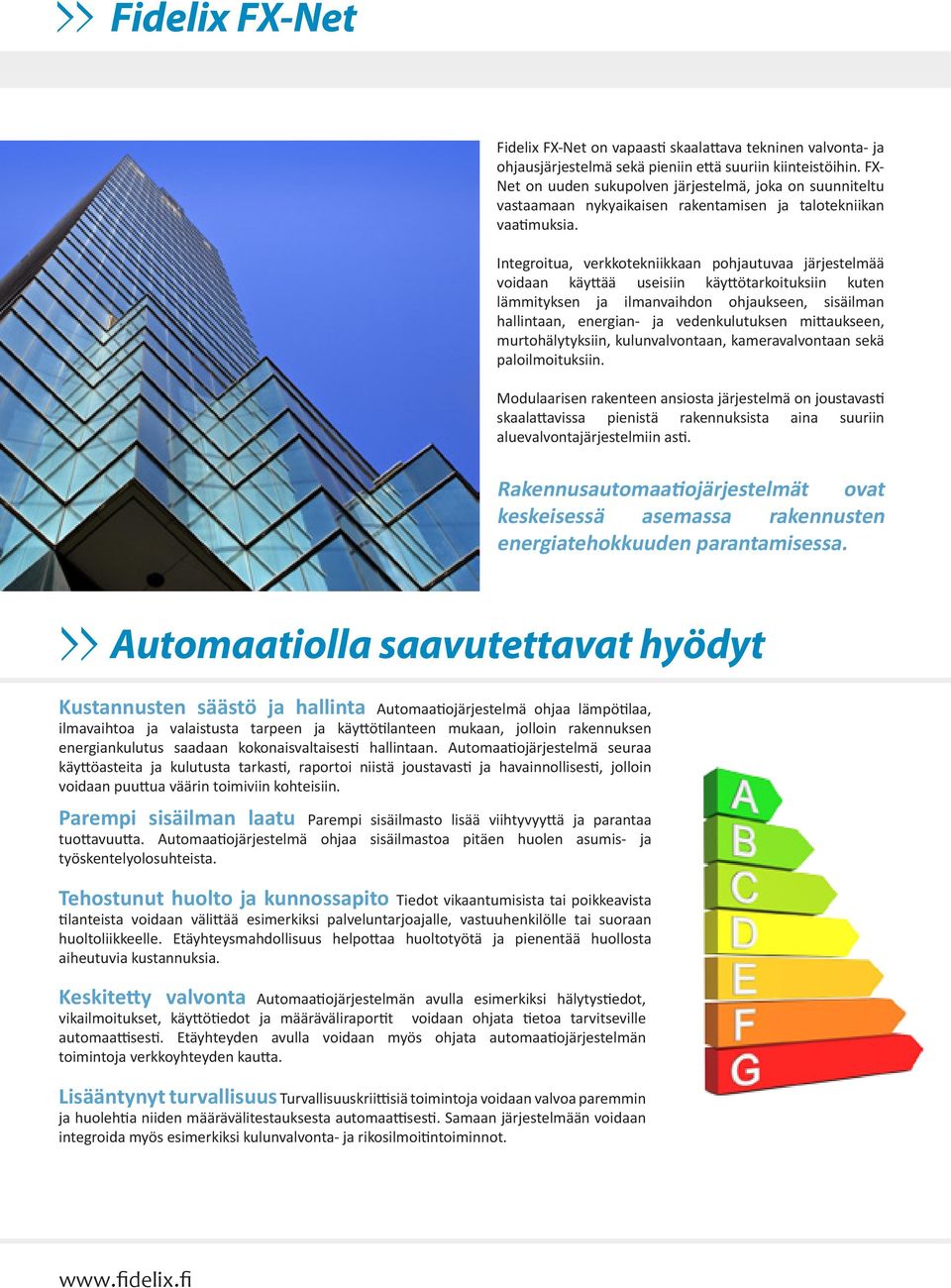

2 Fidelix FX-Net Joustava, skaalautuva ja avoin rakennusautomaatiojärjestelmä Fidelix FX-Net on vapaasti skaalattava tekninen valvonta- ja ohjausjärjestelmä sekä pieniin että suuriin kiinteistöihin. FX- Net on uuden sukupolven järjestelmä, joka on suunniteltu vastaamaan nykyaikaisen rakentamisen ja talotekniikan vaatimuksia. Integroitua, verkkotekniikkaan pohjautuvaa järjestelmää voidaan käyttää useisiin käyttötarkoituksiin kuten lämmityksen ja ilmanvaihdon ohjaukseen, sisäilman hallintaan, energian- ja vedenkulutuksen mittaukseen, murtohälytyksiin, kulunvalvontaan, kameravalvontaan sekä paloilmoituksiin. Modulaarisen rakenteen ansiosta järjestelmä on joustavasti skaalattavissa pienistä rakennuksista aina suuriin aluevalvontajärjestelmiin asti. Rakennusautomaatiojärjestelmät ovat keskeisessä asemassa rakennusten energiatehokkuuden parantamisessa. Automaatiolla saavutettavat hyödyt Kustannusten säästö ja hallinta Automaatiojärjestelmä ohjaa lämpötilaa, ilmavaihtoa ja valaistusta tarpeen ja käyttötilanteen mukaan, jolloin rakennuksen energiankulutus saadaan kokonaisvaltaisesti hallintaan. Automaatiojärjestelmä seuraa käyttöasteita ja kulutusta tarkasti, raportoi niistä joustavasti ja havainnollisesti, jolloin voidaan puuttua väärin toimiviin kohteisiin. Parempi sisäilman laatu Parempi sisäilmasto lisää viihtyvyyttä ja parantaa tuottavuutta. Automaatiojärjestelmä ohjaa sisäilmastoa pitäen huolen asumis- ja työskentelyolosuhteista. Tehostunut huolto ja kunnossapito Tiedot vikaantumisista tai poikkeavista tilanteista voidaan välittää esimerkiksi palveluntarjoajalle, vastuuhenkilölle tai suoraan huoltoliikkeelle. Etäyhteysmahdollisuus helpottaa huoltotyötä ja pienentää huollosta aiheutuvia kustannuksia. Keskitetty valvonta Automaatiojärjestelmän avulla esimerkiksi hälytystiedot, vikailmoitukset, käyttötiedot ja määräväliraportit voidaan ohjata tietoa tarvitseville automaattisesti. Etäyhteyden avulla voidaan myös ohjata automaatiojärjestelmän toimintoja verkkoyhteyden kautta. Lisääntynyt turvallisuus Turvallisuuskriittisiä toimintoja voidaan valvoa paremmin ja huolehtia niiden määrävälitestauksesta automaattisesti. Samaan järjestelmään voidaan integroida myös esimerkiksi kulunvalvonta- ja rikosilmoitintoiminnot.

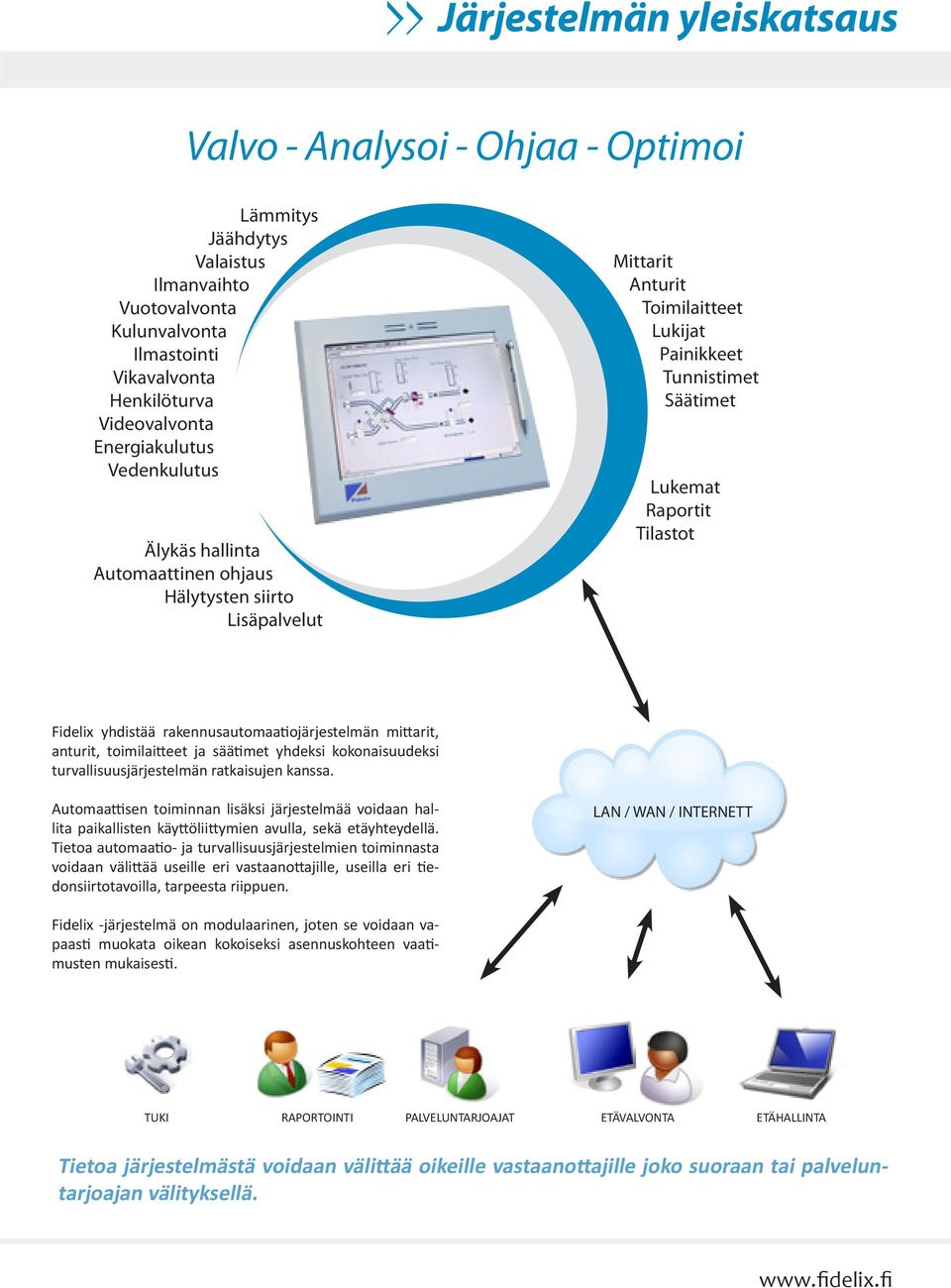

3 Järjestelmän yleiskatsaus Valvo - Analysoi - Ohjaa - Optimoi Lämmitys Jäähdytys Valaistus Ilmanvaihto Vuotovalvonta Kulunvalvonta Ilmastointi Vikavalvonta Henkilöturva Videovalvonta Energiakulutus Vedenkulutus Älykäs hallinta Automaattinen ohjaus Hälytysten siirto Lisäpalvelut Mittarit Anturit Toimilaitteet Lukijat Painikkeet Tunnistimet Säätimet Lukemat Raportit Tilastot Fidelix yhdistää rakennusautomaatiojärjestelmän mittarit, anturit, toimilaitteet ja säätimet yhdeksi kokonaisuudeksi turvallisuusjärjestelmän ratkaisujen kanssa. Automaattisen toiminnan lisäksi järjestelmää voidaan hallita paikallisten käyttöliittymien avulla, sekä etäyhteydellä. Tietoa automaatio- ja turvallisuusjärjestelmien toiminnasta voidaan välittää useille eri vastaanottajille, useilla eri tiedonsiirtotavoilla, tarpeesta riippuen. LAN / WAN / INTERNETT Fidelix -järjestelmä on modulaarinen, joten se voidaan vapaasti muokata oikean kokoiseksi asennuskohteen vaatimusten mukaisesti. TUKI RAPORTOINTI PALVELUNTARJOAJAT ETÄVALVONTA ETÄHALLINTA Tietoa järjestelmästä voidaan välittää oikeille vastaanottajille joko suoraan tai palveluntarjoajan välityksellä.

4 Testattuja ja toimivia ratkaisuja Standardoituja ratkaisuja Fidelix FX-Net -järjestelmän ohjelmointi perustuu laajasti tunnettuun kansainväliseen ohjelmointistardardiin IEC Fidelixin omat ohjelmointityökalut auttavat ohjelmoimaan nopeasti ja tehokkaasti käyttäen valmiita funktioita ja graafisia kirjastoja. Simulointiohjelma varmistaa ohjelman toimivuuden jo ennen asennusta. Vuosien kehitystyön tuloksena on valmiina satoja liitäntöjä eri valmistajien tuotteisiin mm. sisäilman hallintaan, pumppujen ohjaamisen, energian mittaamiseen ja hissien kulunvalvontaan. Jokainen asennuskohde on yksilöllinen.fidelix FX-Net -järjestelmään löytyy useiden vuosien kokemuksella asiakasprojekteista saatuja valmiita malleja, jotka on testattu ja hyväksi havaittu kenttäolosuhteissa. Avoimuus yhteensopivuuden takuuna Aidosti avoin järjestelmä Fidelix FX-Net hyödyntää moderneja avoimen standardin mukaisia kommunikaatioteknologioita. FX-Net ala-asemat käyttävät joustavia ja luotettavia Modbus- ja TCP/IP -kommunikaatioprotokollia. Teollisuusstandardi Modbus tarjoaa tehokkaan tavan yhdistää useimmat muut järjestelmät ja laitteet. Lisäksi väylämittareiden helppo liitettävyys tarjoaa luotettavan ja tarkan tavan mm. energiamittauksiin. FX-Net ala-asemat voidaan liittää erilaisiin SCADA-järjestelmiin, kuten FIX, Citect, Iconics ja InTouch, käyttämällä Fidelix OPCpalvelinohjelmistoa. Palvelinohjelmisto asennetaan samaan tietokoneeseen kuin SCADA-ohjelmistokin, jolloin vältytään erillisiltä laitehankinnoilta. Ala-asemien keräämä tieto voidaan tallentaa avoimeen tietokantaan kuten SQL, MDB, jne. Tallennettu tieto on kolmannen osapuolen ohjelmistojen saatavilla. Ne kytketään joko suoraan tietokantaan tai käyttäen ODBC-liittymää. Fidelix FX-Net pohjautuu avoimiin standardeihin, jolloin järjestelmän asentaminen ja käyttö onnistuu rinnan myös muiden järjestelmien kanssa. Selainkäyttöliittymän avulla vältytään erillisiltä laite- ja ohjelmistohankinnoilta.

5 Asiakaskohtainen lähestyminen Käytettävyys ratkaisee Fidelixillä on vuosien kokemus erilaisten käyttöliittymien tekemisestä. Käyttöliittymä pystytään myös räätälöimään kullekin asiakkaalle sopivaksi. Helppokäyttöinen selainkäyttöliittymä takaa korkean käytettävyyden. Etäkäyttömahdollisuudet Fidelix FX-net -järjestelmää voidaan käyttää etäyhteyttä hyödyntäen tietokoneen tai vaikkapa matkapuhelimen avulla. Etäkäyttö mahdollistaa joustavan tavan ohjata järjestelmää ja saada siitä ajantasaista tietoa. Tarkoituksenmukaisella käyttöliittymällä käyttäjät saavat järjestelmästä eniten irti. Fidelix FX-net -järjestelmän käyttöliittymät perustuvat laajasti käytettyyn HTMLstandardiin ja niitä voidaan käyttää tavallisella internet-selaimella. Tuki ja huolto Kiinteistön toimivuuden kannalta on tärkeää huolehtia järjestelmien toimintakunnosta koko rakennuksen elinkaaren ajan. Fidelix Oy tarjoaa asiantuntevaa ylläpitoa toimittamillemme rakennusautomaatio- ja turvajärjestelmille Tarjoamme asiakas- ja järjestelmäkohtaista palvelua. Käymme järjestelmän toimivuuden läpi yhdessä asiakkaan kanssa ja raportoimme mahdollisista ongelmista, teemme pitkäaikaiseen seurantatietoon perustuvia parannusehdotuksia ja opastamme tarvittaessa järjestelmän käytössä Alakeskushuolto Valvomohuolto Kenttälaitehuolto Järjestelmä- ja energia-analyysit Päivystyspalvelut

6 Teknistä tietoa Fidelix FX-net -järjestelmä koostuu yhdestä tai useammasta ala-asemasta, tarvittavasta määrästä mittaus- ja ohjausmoduuleita, sekä toimilaitteista. Järjestelmä on helposti laajennettavissa - moduulit liitetään Modbus-väylään. Kaikki FX-Net järjestelmän moduulit ovat testattuja ja tyyppihyväksyttyjä. FX-40-SPIDER FX-40-SPIDER ALA-ASEMA Vapaasti ohjelmoitava kiinteistöautomaatiojärjestelmän keskuslaite kattavilla liitännöillä. 5,7 kosketusnäyttö Windows CE-käyttöjärjestelmä 16 sisääntuloliitäntää (toiminta valittavissa) 8 digitaalisisääntuloa 8 releulostuloa (230VAC/6A) 8 analogiaohjausliitäntää Modbus RTU (RS-485) -liitäntä moduuleille FX-2025a FX-2025A ALA-ASEMA Vapaasti ohjelmoitava kiinteistöautomaatiojärjestelmän keskuslaite. 10,4 kosketusnäyttö Windows CE-käyttöjärjestelmä 2 Ethernet -liitäntää Modbus RTU (RS-485) -liitäntä moduuleille WebVision WEBVISION PALVELINOHJELMISTO FX-WebVision on tietokantapohjainen, selainkäyttöinen valvomoohjelmisto FX-net -järjestelmän ala-asemien tietojen keskitettyyn hallintaan ja seurantaan. Dynaaminen ja muokattava käyttöliittymä sovelluksen tarpeiden mukaan Näyttää hälytys-, mittaus-, historia- ja energiankulutustiedot selkeästi ja käytettävästi Tukee erilaisia tietokantoja ja liityntärajapintoja (mm. OPC, SQL ja web service) FX-RP FX-HP FX-TER FX-RP HUONEPÄÄTE 3.5 kosketusnäyttö Modbus RTU -liitäntä FX-HP KÄSIPÄÄTE 3.5 kosketusnäyttö Modbus RTU -liitäntä FX-TER HUONEANTURI Lämpötila-anturi Säädin (TER-P) Poikkeutus (TER-PS)

7 Teknistä tietoa AI-8 AO-8 DO-8 DI-16 ANALOGIALIITÄNTÄMODUULIT 8 analogiamittausliitäntää (AI-8) 8 analogiaohjausliitäntää (AO-8) DIGITAALILIITÄNTÄMODUULIT 16 digitaalisisääntuloa (DI-16) 8 digitaaliulostuloa (DO-8) COMBI-36 MULTI-24 MULTI-16 COMBI-36 YHDISTELMÄMODUULI 12 digitaalisisääntuloa 8 analogiamittausliitäntää 8 analogiaohjausliitäntää 8 releulostuloa (230VAC/6A) MULTI-24 YHDISTELMÄMODUULI 12 sisääntuloa (toiminta valittavissa) 8 analogiamittausliitäntää 8 analogiaohjausliitäntää 4 releulostuloa (230VAC/6A) 4 triac-ulostuloa (PWM, max. 1A) MULTI-16 YHDISTELMÄMODUULI 6 digitaalisisääntuloa 2 analogiamittausliitäntää 4 analogiaohjausliitäntää 4 releulostuloa (230VAC/6A) DU-10 SI-8 multiweb DU-10 OVIYKSIKKÖ 6 digitaalisisääntuloa 2 kulunvalvontajärjestelmän kortinlukijoiden liitäntää 2 releulostuloa (230VAC / 6A) SI-8 TURVAMODUULI 8 silmukkaliitäntää MULTIWEB MEDIAMUUNNIN RS-485 modbus portti 1 tai 2 M-bus porttia (80/160 mittaria) 100 Mbit/s ethernet TCP/IP portti, PoE optio Itegroitu HTTP web- ja FTP-palvelin Laajennusyksikköliitäntä M-Bus, RS-485, langattomat anturit,... 4 Mt sisäistä Flash-muistia

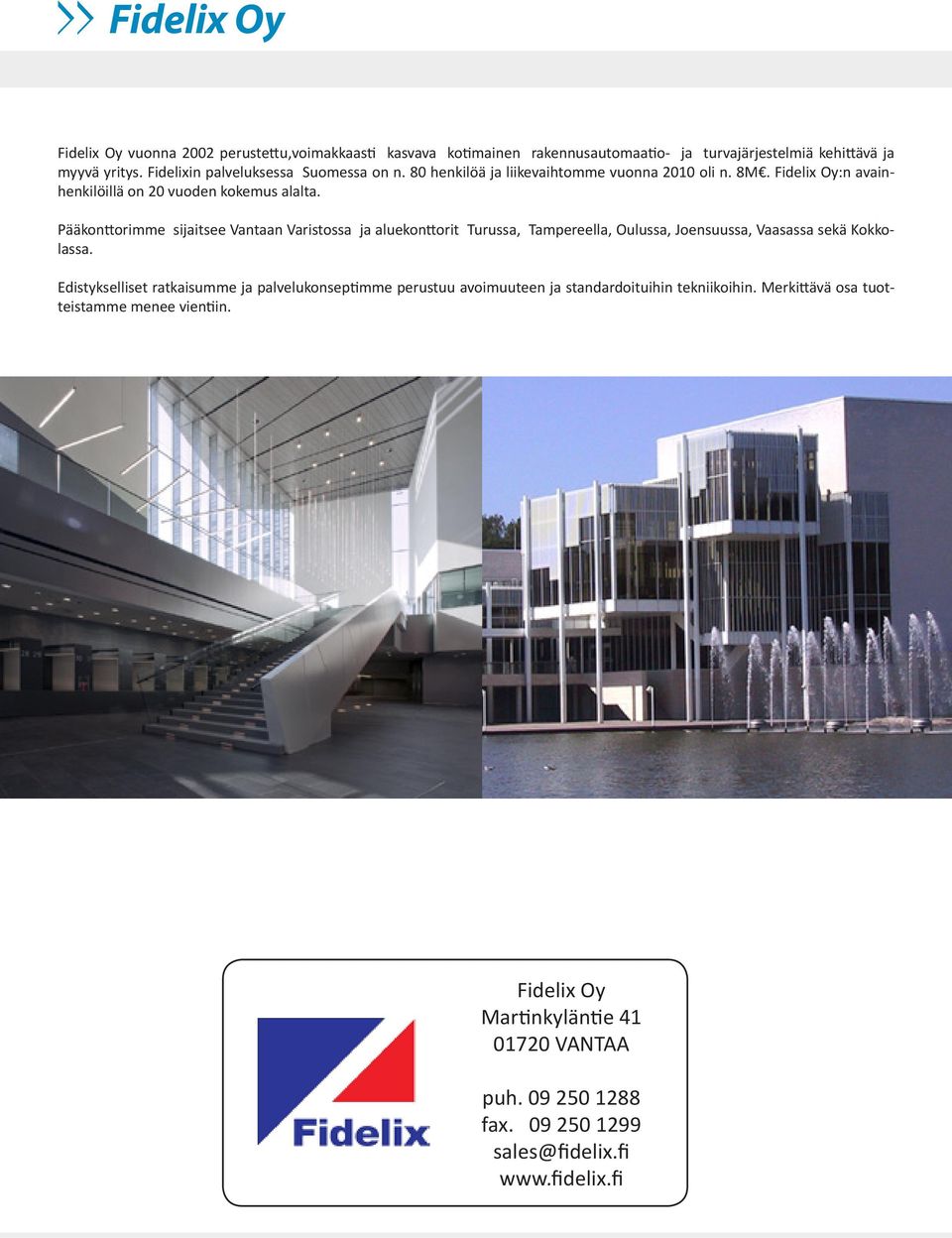

8 Fidelix Oy Fidelix Oy vuonna 2002 perustettu,voimakkaasti kasvava kotimainen rakennusautomaatio- ja turvajärjestelmiä kehittävä ja myyvä yritys. Fidelixin palveluksessa Suomessa on n. 80 henkilöä ja liikevaihtomme vuonna 2010 oli n. 8M. Fidelix Oy:n avainhenkilöillä on 20 vuoden kokemus alalta. Pääkonttorimme sijaitsee Vantaan Varistossa ja aluekonttorit Turussa, Tampereella, Oulussa, Joensuussa, Vaasassa sekä Kokkolassa. Edistykselliset ratkaisumme ja palvelukonseptimme perustuu avoimuuteen ja standardoituihin tekniikoihin. Merkittävä osa tuotteistamme menee vientiin. Fidelix Oy Martinkyläntie VANTAA puh fax
