Laakerit tyypeittäin ryhmiteltynä

Transkriptio

1

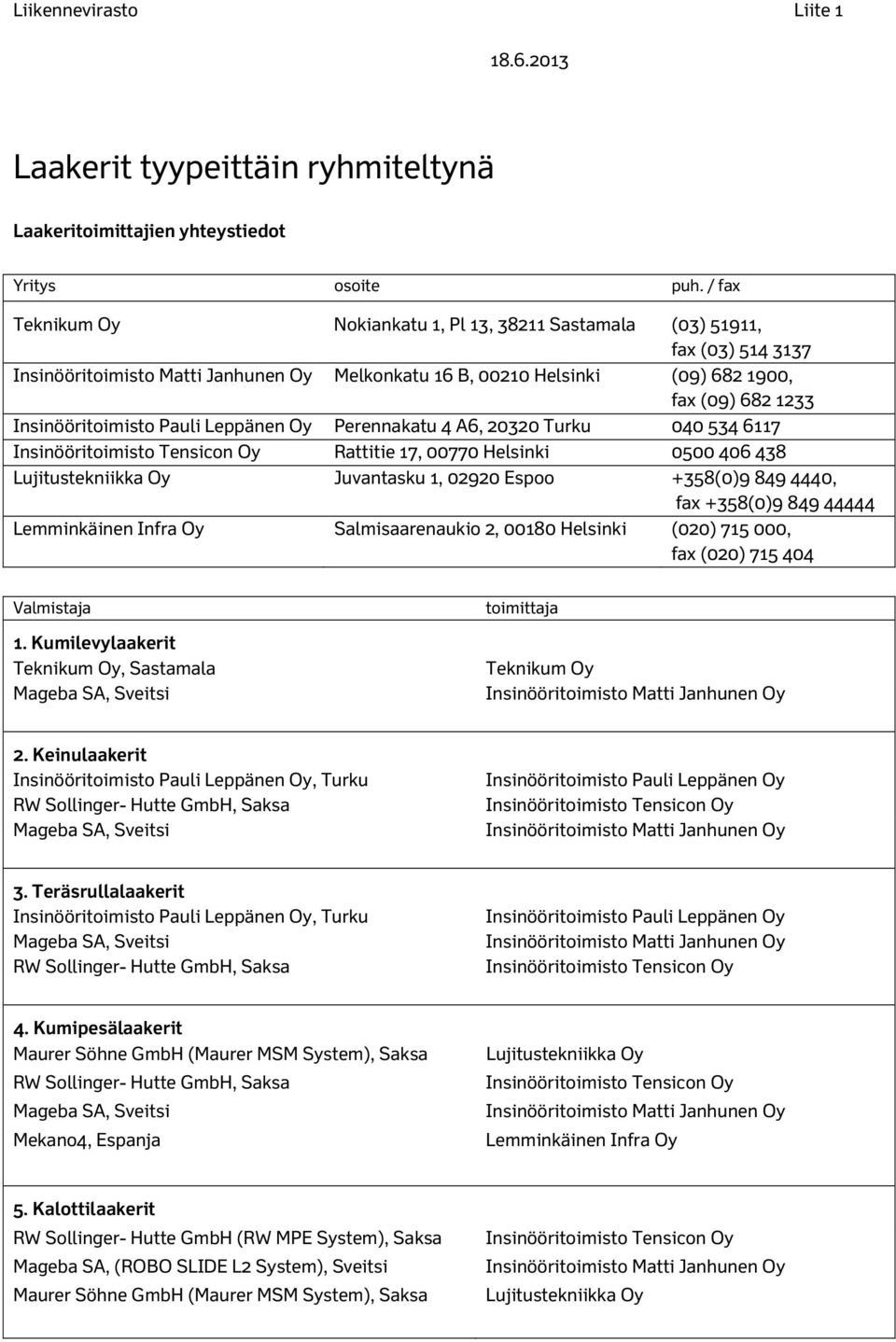

2 Liikennevirasto Liite 1 Laakerit tyypeittäin ryhmiteltynä Laakeritoimittajien yhteystiedot Yritys osoite puh. / fax Teknikum Nokiankatu 1, Pl 13, Sastamala (03) 51911, fax (03) Melkonkatu 16 B, Helsinki (09) , fax (09) Insinööritoimisto Pauli Leppänen Perennakatu 4 A6, Turku Rattitie 17, Helsinki Juvantasku 1, Espoo +358(0) , fax +358(0) Lemminkäinen Infra Salmisaarenaukio 2, Helsinki (020) , fax (020) Valmistaja 1. Kumilevylaakerit Teknikum, Sastamala toimittaja Teknikum 2. Keinulaakerit Insinööritoimisto Pauli Leppänen, Turku Insinööritoimisto Pauli Leppänen 3. Teräsrullalaakerit Insinööritoimisto Pauli Leppänen, Turku Insinööritoimisto Pauli Leppänen 4. Kumipesälaakerit Maurer Söhne GmbH (Maurer MSM System), Mekano4, Espanja Lemminkäinen Infra 5. Kalottilaakerit RW Sollinger- Hutte GmbH (RW MPE System), Mageba SA, (ROBO SLIDE L2 System), Sveitsi Maurer Söhne GmbH (Maurer MSM System),

3 Liikennevirasto Liite 2 / 1 (3) Liikuntasaumalaitteet kokonaisliikemäärän (L) ja tyypin mukaan ryhmiteltynä Liikuntasaumalaitetoimittajien yhteystiedot Yritys osoite puh / fax Juvantasku 1, Espoo +358(0) , fax +358(0) Janhunen Melkonkatu 16 B, Helsinki (09) , fax (09) Trelleborg Building Systems PL 21, Nokia (03) , fax (03) FinnProfils Vammalan tehdas, Paljekatu 1, Vammala , fax Rattitie 17, Helsinki Pienet liikuntasaumalaitteet L < 30 mm: 1.1 Liikuntasaumanauhat: Käytetään SILKO- ohjeessa lueteltuja tuotteita. 1.2 Massaliikuntasaumat: Thormajoint (L < 35 mm ) Prismo Ltd, Englanti 2. Keskisuuret liikuntasaumalaitteet 2.1 Liikuntasaumanauhat: 30 mm < L < 45 mm: Tensa Acme 55-35/ (liimakiinnitys, puristettu tila) Mageba, Sveitsi 2.2 Massaliikuntasaumat: 30 mm < L < 60 mm: Silent-Joint 500S 900S RESA RSAG, Sveitsi 2.3 Yksikumiset liikuntasaumalaitteet: 30 mm < L < 50 mm: Tiehallinto, tyyppipiir.r15/dc- 7E, teräsosat: Hyväksytty konepaja Kukin urakoitsija teettää itse Tiehallinto, tyyppipiir.r15/dc- 7E, kumiprofiili nro HO S Tiehallinto, tyyppipiir.r15/dc- 7E, kumiprofiili nro Trelleborg Building Systems FinnProfils, Vammala Trelleborg Building Systems FinnProfils

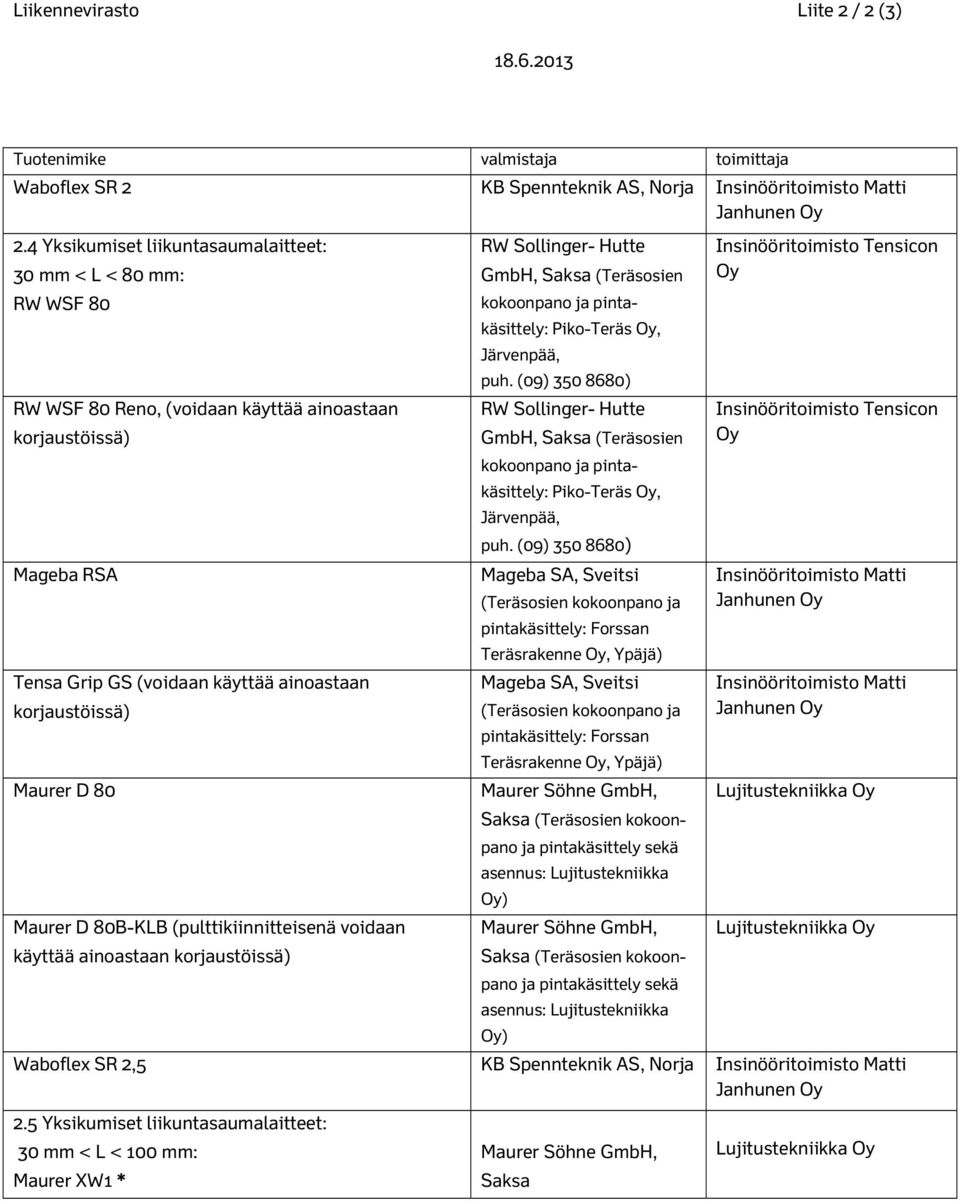

4 Liikennevirasto Liite 2 / 2 (3) Waboflex SR 2 KB Spennteknik AS, Norja 2.4 Yksikumiset liikuntasaumalaitteet: 30 mm < L < 80 mm: RW WSF 80 RW WSF 80 Reno, (voidaan käyttää ainoastaan korjaustöissä) Mageba RSA Tensa Grip GS (voidaan käyttää ainoastaan korjaustöissä) Maurer D 80 Maurer D 80B-KLB (pulttikiinnitteisenä voidaan käyttää ainoastaan korjaustöissä) GmbH, (Teräsosien kokoonpano ja pintakäsittely: Piko-Teräs, Järvenpää, puh. (09) ) GmbH, (Teräsosien kokoonpano ja pintakäsittely: Piko-Teräs, Järvenpää, puh. (09) ) (Teräsosien kokoonpano ja pintakäsittely: Forssan Teräsrakenne, Ypäjä) (Teräsosien kokoonpano ja pintakäsittely: Forssan Teräsrakenne, Ypäjä) (Teräsosien kokoonpano ja pintakäsittely sekä asennus: Lujitustekniikka ) (Teräsosien kokoonpano ja pintakäsittely sekä asennus: Lujitustekniikka ) Waboflex SR 2,5 KB Spennteknik AS, Norja 2.5 Yksikumiset liikuntasaumalaitteet: 30 mm < L < 100 mm: Maurer XW1 *

5 Liikennevirasto Liite 2 / 3 (3) 3. Suuret monikumielementtiset liikuntasaumalaitteet, L > 80 mm: RW WSG GmbH, Mageba LR Maurer D Maurer XL200 XL600 * Waboflex 4 KB Spennteknik AS, Norja HUOM. 1 Kohtien 2 ja 3 saumalaitteiden yksittäisen kumiprofiilin maksimiliikemäärä on tieluokasta riippuen seuraava: Mo, Mol 60 mm (n* 60) mm/kumi Muut tiet, Kl 80 mm (n* 80) mm/kumi Ns. hiljaisten liikuntasaumalaitteiden * osalta maksimiliikemäärä on: Mo, Mol 80 mm (n* 80) mm/kumi Muut tiet, Kl 100 mm (n* 100) mm/kumi HUOM. 2 Waboflex-saumalaite soveltuu vain vähäliikenteisille maantie- ja paikallistiesilloille sekä kevyen liikenteen silloille. HUOM. 3 Tensa Lastic- ja Recrido- laitteiden varaosat voi edelleenkin tilata :ltä. HUOM. 4 Massaliikuntasauman sallittua liikemäärää on pienennettävä teräspalkkisilloilla. HUOM. 5 Pintarakenteeltaan erikoisvalmisteiset ns. hiljaiset liikuntasaumalaitteet on merkitty tähdellä *
