1 SAUMARAKENTEET LIIKUNTASAUMALAITTEET TIEHALLINTO, SILTATEKNIIKKA 12/09 (korvaa ohjeen 6/02) KÄYTTÖKOHTEET JA KÄYTTÖRAJOITUKSET Tässä ohjeessa esitetään siltojen vesitiiviit liikuntasaumalaitteet, jotka Tiehallinto on pitkäaikaisten kokemusten perusteella käyttöönsä hyväksynyt. Liikuntasaumalaitteen asentamista varten on aina laadittava suunnitelma, jonka on perustuttava tarkkoihin paikan päällä tehtyihin mittauksiin (pituus, kaltevuudet, taitteet jne.). Asennussuunnitelman laatii yleensä laitteen toimittaja. Kuva 1. Pieni liikuntasaumalaite Kuva 2. Keskisuuri liikuntasaumalaite Sillan suunnittelija tarkastaa laitteen toimittajan tai urakoitsijan toimittamat piirustukset ennen asennusta ja varmistaa, että ne täyttävät hänen laatimissaan sillan liikuntasaumalaite- ja laakerointipiirustuksissa esitetyt arvot. Asennustyön jälkeen sillansuunnittelija lähettää lopulliset piirustukset Tiehallinnon Siltatekniikkaan arkistoitavaksi. Saumalaite hankitaan tarjouskilpailun perusteella. Tarjouspyyntökyselylle on varattava aikaa 1 2 viikkoa ja laitteen toimitusaika on 8 12 viikkoa tilauksesta. Tarjouspyyntöön liitetään sillan yleispiirustus, maatukien mitta- ja raudoituspiirustukset, päällysrakenteen mitta- ja raudoituspiirustukset saumalaitteiden kohdilta sekä liikuntasaumalaitteen mitoituspiirustus, josta ilmenee myös saumaan kohdistuva kokonaisliikemäärä. Saumalaitteelle vaadittava takuuaika on viisi vuotta. Asennustyö on tehtävä erittäin huolellisesti laitekohtaisia ohjeita noudattaen. Asennustyössä on suositeltavaa käyttää laitteen valmistajan tai maahantuojan hyväksymää urakoitsijaa. Liikuntasaumalaite asennetaan mieluimmin viileällä ilmalla, jotta laitteeseen kohdistuva liike on mahdollisimman symmetrinen. Asennusennakon pitää olla sillan päällysrakenteen lämpötilan mukainen. Kuva 3. Suuri liikuntasaumalaite TIEH TIEHALLINTO 2009

2 SILKO LIIKUNTASAUMALAITTEET 2 2 PIENET LIIKUNTASAUMALAITTEET 2.1 Liikuntasaumanauhat, kokonaisliikemäärä < 30 mm Tensa Acme II/1, II/2 ja III/2 Mageba Ins.tsto Matti Janhunen Oy (liimakiinnitys, puristettu tila) Sveitsi Kumiprofiili nro FP FinnProfiles Oy FP FinnProfiles Oy (puristettu tila) Suomi Paljekatu Sastamala Puh Fax (03) Massaliikuntasaumat, kokonaisliikemäärä 35 mm Thormajoint Prismo Ltd Lujitustekniikka Oy Englanti Juvantasku 1 Puh. (09) Fax (09)

3 SILKO LIIKUNTASAUMALAITTEET 3 3 KESKISUURET LIIKUNTASAUMALAITTEET 3.1 Liikuntasaumanauhat, kokonaisliikemäärä mm Tensa Acme / Mageba Ins.tsto Matti Janhunen Oy (liimakiinnitys, puristettu tila) Sveitsi 3.2 Massaliikuntasaumat, kokonaisliikemäärä mm Silent-Joint 500S...900S RESA RSAG Lujitustekniikka Oy Sveitsi Juvantasku 1 Puh. (09) Fax (09) Liikuntasaumalaitteet, kokonaisliikemäärä mm Tiehallinto, tyyppipiir. R15/DC-7E Teräsosat Kukin urakoitsija Hyväksytty konepaja teettää itse Kumiprofiili Kumiprofiili nro HO S Trelleborg Building Trelleborg Building Systems Systems PL 21, Nokia Suomi Puh. (03) Fax (03) Kumiprofiili nro FP FinnProfiles Oy FP FinnProfiles Oy Suomi Paljekatu Sastamala Puh Fax (03) Waboflex SR 2 KB Spennteknik AS Ins.tsto Matti Janhunen Oy Norja

4 SILKO LIIKUNTASAUMALAITTEET Liikuntasaumalaitteet, kokonaisliikemäärä mm RW WSF 80 RW Sollinger-Hütte GmbH Tensicon Oy Teräsosien kokoonpano ja Saksa Rattitie Helsinki Piko-teräs Oy, Helsinki Puh. (09) Puh. (09) Fax (09) RW WSF 80 Reno (vain korjaustöissä) RW Sollinger-Hütte GmbH Tensicon Oy Teräsosien kokoonpano ja Saksa Rattitie Helsinki Piko-teräs Oy, Helsinki Puh. (09) Puh. (09) Fax (09) Mageba RSA Mageba SA Ins.tsto Matti Janhunen Oy Teräsosien kokoonpano ja Sveitsi Forssan Teräsrakenne Oy, Ypäjä Tensa Grip GS (vain korjaustöissä) Mageba SA Ins.tsto Matti Janhunen Oy Teräsosien kokoonpano ja Sveitsi Forssan Teräsrakenne Oy, Ypäjä Maurer D 80 Maurer Söhne GmbH Lujitustekniikka Oy Teräsosien kokoonpano ja Saksa Juvantasku 1 Ins.tsto Pauli Leppänen Oy, Turku Puh. (09) Puh Fax (09) Pulttikiinnitteinen Maurer D 80 B vain korjaustöissä Waboflex SR 2,5 KB Spennteknik AS Ins.tsto Matti Janhunen Oy Norja

5 SILKO LIIKUNTASAUMALAITTEET 5 4 SUURET MONIELEMENTTISET LIIKUNTASAUMALAITTEET, kokonaisliikemäärä > 80 mm RW WSG RW Sollinger-Hütte GmbH Tensicon Oy Saksa Rattitie Helsinki Puh. (09) Fax (09) Mageba LR Mageba SA Ins.tsto Matti Janhunen Oy Sveitsi Maurer D Maurer Söhne GmbH Lujitustekniikka Oy Saksa Juvantasku 1 Puh. (09) Fax (09) Waboflex SR 4 KB Spennteknik AS Ins.tsto Matti Janhunen Oy Norja 5 TÄYDENTÄVIÄ TIETOJA Kohtien 3 ja 4 liikuntasaumalaitteiden yksittäisen kumiprofiilin suurin sallittu liikemäärä on tieluokasta riippuen seuraava: Moottoritie ja moottoriliikennetie 60 mm / kumiprofiili Muut tiet 80 mm / kumiprofiili Massaliikuntasauman sallittua liikemäärää on pienennettävä teräspalkkisilloilla. Waboflex saumalaite soveltuu vain vähäliikenteisille maantie- ja paikallistiesilloille sekä kevyenliikenteen silloille. Tensa Lastic ja Recrido laitteiden varaosia voi tilata Ins.tsto Matti Janhunen Oy:ltä.

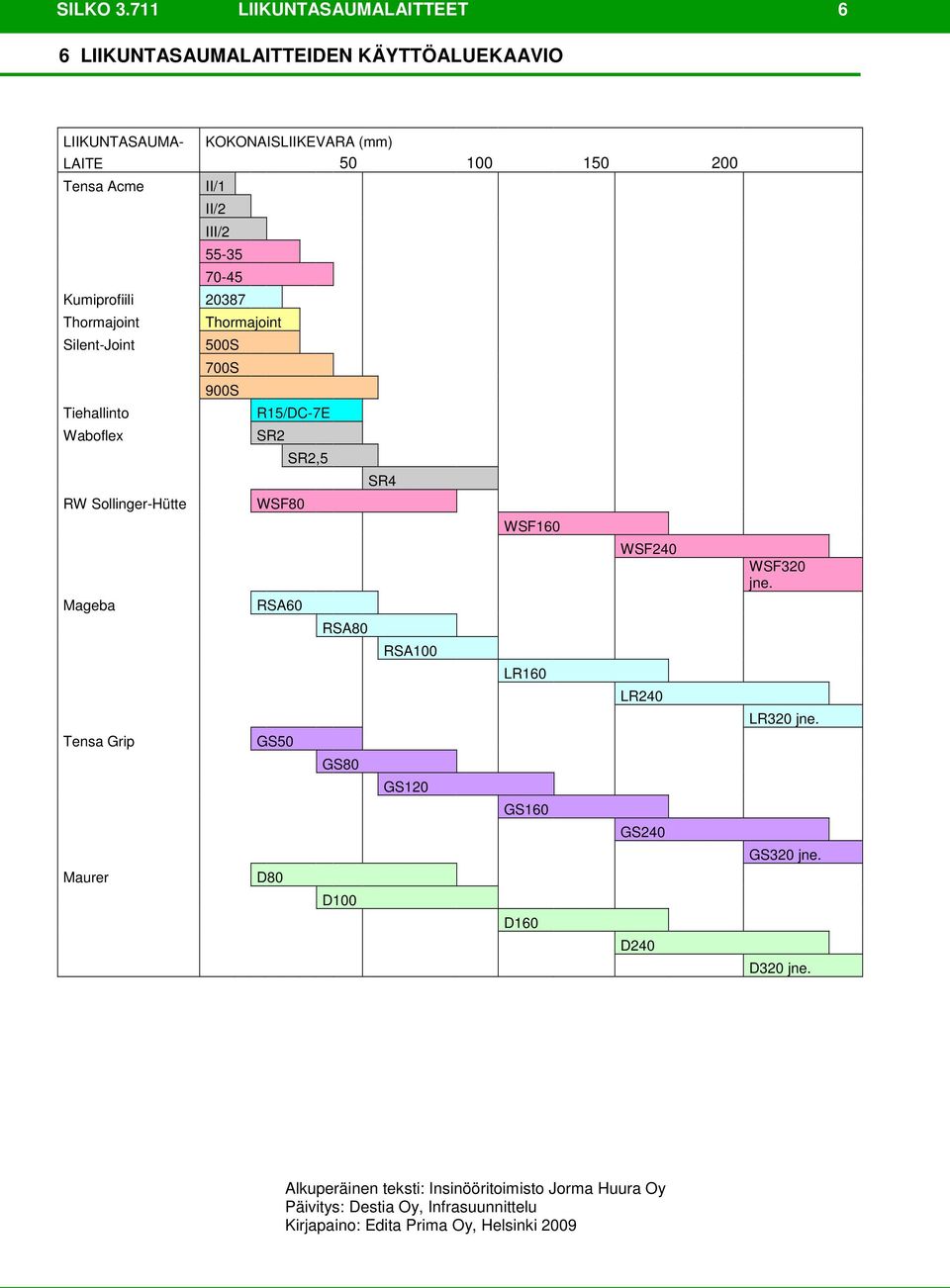

6 SILKO LIIKUNTASAUMALAITTEET 6 6 LIIKUNTASAUMALAITTEIDEN KÄYTTÖALUEKAAVIO LIIKUNTASAUMA- KOKONAISLIIKEVARA (mm) LAITE Tensa Acme II/1 II/2 III/ Kumiprofiili Thormajoint Thormajoint Silent-Joint 500S 700S 900S Tiehallinto R15/DC-7E Waboflex SR2 SR2,5 SR4 RW Sollinger-Hütte WSF80 WSF160 WSF240 Mageba RSA60 RSA80 RSA100 LR160 LR240 Tensa Grip GS50 GS80 GS120 GS160 GS240 Maurer D80 D100 D160 D240 WSF320 jne. LR320 jne. GS320 jne. D320 jne. Alkuperäinen teksti: Insinööritoimisto Jorma Huura Oy Päivitys: Destia Oy, Infrasuunnittelu Kirjapaino: Edita Prima Oy, Helsinki 2009
