KUIVALANTAVAUNUT ALK M 3

Transkriptio

1 KUIVALANTAVAUNUT ALK M 3

2 2 M8 : 9,3 m 3 M16 : 16 m 3 M14 : 13,7 m 3 M20 : 20,4 m 3

3 3 UUSI LEVITYSKONSEPTI Lietesäiliövaunujen lisäksi PICHON valmistaa täydellisen mallisarjan kuivalannan Muck Master levitinvaunuja. Kuivalannan levitinvaunusarja on erityisesti tarkoitettu viljelijöille ja urakoitsijoille, jotka vaativat raskaaseen käyttöön tarkoitettuja vankkarakenteisia levittimiä. PICHON käyttää vaunujen rakenteissa ainutlaatuista ja innovatiivista rungon kapeaa rakennetta. Tämän runkotyypin käytön pääasiallisena tarkoituksena on löytää kompromissi leveyden ja pituuden välillä samalla, kun vaunun korkea takarunko ja reilusti mitoitetut levitinkelat varmistavat tasaisen levityksen. Rungon muoto mahdollistaa myös suuriläpimittaisten, vetovastusta pienentävien pyörien käytön. KOKEMUS Yli 40 vuoden kokemuksella ja tietotaidolla PICHON henkilöstö osaa analysoida, neuvoa ja tarjota sopivia ratkaisuja kaikkiin tarpeisiin. SINKITYS The Muck Master range is fully protected by a hot zinc (450 C) galvanization process thus increasing the spreader lifespan. Kuten PICHON-levittimissä yleensäkin Muck Master -mallisarja on valmistettu kuumasinkitystä teräksestä. Levittimet on suunniteltu kaikkien yleisempien kuivien materiaalien levitykseen ainutlaatuisen vankan rakenteensa ja pystyssä olevien kahden levityskelan ansiosta. Suuren PICHON levityskelojen halkaisijan, niiden korkeuden ja kaltevuutensa ansiosta Muck Master -levittimillä voidaan levittää erilaisia materiaaleja eri käyttöolosuhteissa n m työleveydelle. PICHON tarjoaa myös runsaasti lisävarusteita erilaisille lantatyypeille ja levityksen tarkkuuden parantamiseksi (hydraulinen annosteluportti, takaluukku, levityksen rajaimet, vaakajärjestelmä, levitysmäärän mittari,...) TODELLA SUURITEHOINEN MUCK MASTER MALLISARJA PICHON tarjoaa 10 kiinteän lannan levitysvaunumallia, tilavuudeltaan 8 to 24m 3. Levittimet on suunniteltu ammattikäyttöön ja niiden levitysteho vastaa asetettuja vaatimuksia ja tavallisesti i ylittävät ne. PICHON-mallisarjan Muck Master nimike vastaa hyvin levitysvaunujen ominaisuuksia. AINUTLAATUINEN MUOTOILU PICHON on epäilemättä merkittävä levittimien kehittäjä. Suurikokoiset levityskelat (885 tai 1035 mm) varmistavat tasaisen levityksen ilman, että materiaalia tarvitsee pakolla siirtää taaksepäin, aikaa ja polttoainetta säästäen.

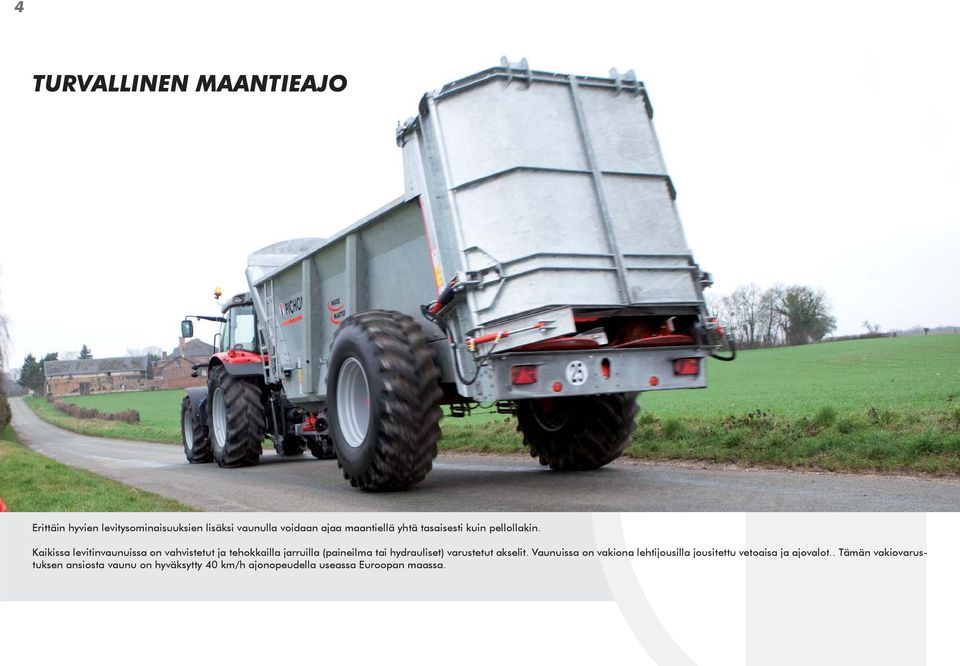

4 4 TURVALLINEN MAANTIEAJO Erittäin hyvien levitysominaisuuksien lisäksi vaunulla voidaan ajaa maantiellä yhtä tasaisesti kuin pellollakin. Kaikissa levitinvaunuissa on vahvistetut ja tehokkailla jarruilla (paineilma tai hydrauliset) varustetut akselit. Vaunuissa on vakiona lehtijousilla jousitettu vetoaisa ja ajovalot.. Tämän vakiovarustuksen ansiosta vaunu on hyväksytty 40 km/h ajonopeudella useassa Euroopan maassa.

5 5 TEHTY VAHVAKSI PICHON valitsee tekniikaltaan ja mekaaniselta toiminnaltaan luotettavimmat komponentit. Muck Master on jatkoa PICHON'in korkealuokkaisten koneiden valmistukselle vakiona olevan rungon täyssinkityksen ja vahvistetun, sinkityin teräspultein kootun laitarakenteen ja rungon ansiosta. Levittimissä on myös verkolla varustettu etulaidan yläosa traktorin ja käyttäjän suojaksi. Verkko mahdollistaa myös näkyvyyden kuormatilaan levityksen aikana. Tämä vahvistetun rakenteen lisäksi PICON on valinnut vaihtoehdoksi kaksi pystyssä olevaa, isohalkaisijaista (vaihtelee mallin mukaan) levityskelaa, käännettävillä, Hardox-teräksestä valmistetuilla terillä. Levityskeloja käyttää 55 mm:n akselin käyttämät kulmavaihteet mahdollistaen voimansiirron oikealla nopeudella ja vääntömomentilla. Vahvat kierukat (8-12 mm materiaalivahvuus mallista riippuen) on hitsattu suuriläpimittaisiin putkiin. Pohjakuljetin koostuu ketjuista (16 mm) ja U-muotoisista kolista (70 x 40 mm). Pohjakuljettimen voimansiirto on suojattu sinkityllä katteella. Huolto on helpompaa keskitetyn voitelukohdan ansiosta. Suurimomenttinen alennusvaihde käyttää pohjakuljetinta ja sen nopeutta säädetään vakiomallissa käsisäädöllä (sähkösäätö on saatavissa lisävarusteena).

6 6 KEHITETTY VASTAAMAAN ERITYISTARPEITASI HELPPO PELLOLLA HELPPO KÄYTTÄÄ HELPPO HUOLTO

7 7 AJOMUKAVUUTTA LISÄÄVIÄ VARUSTEITA AKSELIJOUSITUS Levitinvaunun pitää soveltua kaikkiin käyttöolosuhteisiin mutta sen pitää olla myös hyvä tieajossa. PICHON tarjoaa laajan akselivalikoiman: jousitetut sekä hydraulisesti jousitetut (aktiivi ja passiivi) akselit. Sen lisäksi PICHON'in kehittämä DELTA-jousitus soveltuu erityisen hyvin haastaviin käyttöolosuhteisiin suuren maavaransa ansiosta. Käyttäjä voi valita vapaasti tai pakotetusti ohjautuvat akselit käsiteltävyyden optimoimiseksi, rengaskulutuksen vähentämiseksi ja liikenneturvallisuuden parantamiseksi. VETOAISAN JOUSITUS Muotoilunsa ansiosta PICON-vetoaisat siirtävät vetokuormituksen alustaan. Vakiona sinkitystä vetoaisasta on saatavana kaksi mallia: lehtijouset vakiona tai hydraulinen jousitus lisävarusteena. Hydraulista vetoaisaa (lisävar.) käytetään vetoaisan kallistuksen säätöön ja traktorin pyörien pidon parantamiseen. Kuljettaja arvostaa tätä ominaisuutta yhtä paljon tiellä kuin pellollakin. Standardiakseli Vapaasti tai pakotetusti ohjaava telialusta Vapaasti tai pakotetusti ohjaava, matala telialusta Vapaasti tai pakotetusti ohjautuva akselisto Deltajousituksella 3 VAIHTOEHTOISTA AMÉLIOREZ VOS HALLINTATAPAA RENDEMENTS DE POMPAGE LE CHOIX D UN COMPRESSEUR ADAPTÉ EST ESSENTIEL. Son débit d air doit être proportionnel à la taille de la cuve Riippuen pour käyttäjän créer le vide valitsemista au plus vite varusteista et surtout PICHONvaunuun maintenir voidaan sans perte toimittaa de puissance. erilaisia hallintalaitteita pouvoir le (sähköisiä tai hydraulisia). Lubrifié par une pompe automatique, le compresseur est Kaikissa muni Muck d une Master réserve d huile sarjan latérale malleissa (selon vakiona le modèle). pohjakuljettimen L opérateur nopeuden optera pour säätö le silencieux/collecteur (1-10) vaunussa. d huile/filtre à air afin d en assurer la longévité. Käyttäjällä on mahdollisuus valita lisävarusteena Pour myös les ohjaamossa usages intensifs, oleva hallintayksikkö il est conseillé pohjakuljettimen nopeuden industriel säätämiseksi. refroidi à d utiliser un compresseur eau. UN PICHOn ACCÉLÉRATEUR tarjoaa lisävarusteena POUR AMÉLIORER myös ohjaamoon LE asennettavan RENDEMENT. täydellisen hallintajärjestelmän, johon kuuluu pohjakuljettimen nopeussäädön lisäksi Dans hyd-rau-li-sen les conditions toimintojen de pompage säätöjä difficile (annosteluportin : produit épais sulkeminen/avaaminen, et en fin de fosse, PICHON takaluukun conseille käyttö, ym.) l accélérateur de pompage. Les bénéfices obtenus sont triples : l expulsion du produit dans la tonne permet de gagner en temps de pompage, les efforts du compresseur sont réduits et la capacité de remplissage est optimisée. Immergé en bout des bras plongeur ou tourelle, il peut être combiné ou non à un compresseur. Le retour du lisier en fosse signale le remplissage total de la cuve. L opérateur améliore sensiblement les rendements de chantier, sur tous types de lisier.

8 8 MONIKÄYTTÖINEN KONE SINUN TARPEITASI VARTEN Reilusti mitoitettujen levityskelojen lisäksi PICHON tarjoaa laajan valikoiman lisävarusteita levitystarpeen mukaan. Hydraulisesti nouseva annosteluportti vähentää tukosten syntymistä ennen kelojen käynnistämistä. Takaaluukun säädön avulla voidaan myös säätää levitystä sekä vähentää materiaalin valumista maantiellä ajettaessa. Hydraulinen sivuohjain Hydrauliset sivuohjaimet lisäävät levitystarkkuutta (teille, naapurin pellolle, ojiin levittäminen voidaan estää). Sivuohjaimia hallitaan ohjaamosta. Vaunu voidaan tehtaalla tai myöhemmin varustaa takaluuukulla ja levityslautasien siipien jatkeilla kevyen materiaalin pienten määrien (alle 10 tonnia/ha) levittämiseen (kuten kanan lanta, tuhka tai komposti). Tämä rajainluukku varmistaa tasaisen levityksen n m leveydelle ja se vähentää tuulen haitallista vaikutusta. Vasen ja oikea sivuohjain Rajainluukut ja levityslautasten erillisrajaimet

9 9 TARKKA LEVITYS Flowmeter säätää levitysmäärää, pohjakuljettimen nopeutta muuttamalla halutun levitysleveyden mukaan. Flowmeter / kuorman laskuri -yhdistelmä saa signaalinsa navassa olevalta anturilta. Käyttö on hyvin helppo: Käyttäjä syöttää lantatyypin, halutun levitysmäärän hehtaaria kohti sekä halutun levitysleveyden ohjaamossa olevaan hallintayksikköön. Pohjakuljettimen nopeus vaihtelee näiden tietojen perusteella. PICHON tarjoaa myös Flowmeter:iin yhdistetyn vaakajärjestelmän levitystarkkuuden parantamiseksi. Kokonaispaino lasketaan ja järjestelmä mahdollistaa oikean levitysmäärän. HYÖDYNNÄ LANNAN RAVINTEET Karjanlannan levitys on tehtävä säännösten mukaan. Ravinteiden hyödyntämisen kannalta on huomioitava oikeat levitysajat. Lanta / vuodenaika* Nauta Kevät Kesä Syksy Alk t/ha Alk t/ha Alk t/ha Koska karjanlanta on hyvin monipuolinen orgaaninen lannoite, on sen levitysmäärä pidettävä oikeana, levitys on tehtävä oikeaan aikaan ja oikeilla varusteilla parhaan hyödyn varmistamiseksi. Tästä syystä kiinteän lannan levittimen oikea valinta on avainasemassa. Öljykasvit Maissi Nurmet Viljat Sika Siipikarja Komposti Komposti Siipikarjan lanta Naudan lanta * esimerkki lauhkean ilmaston alueella

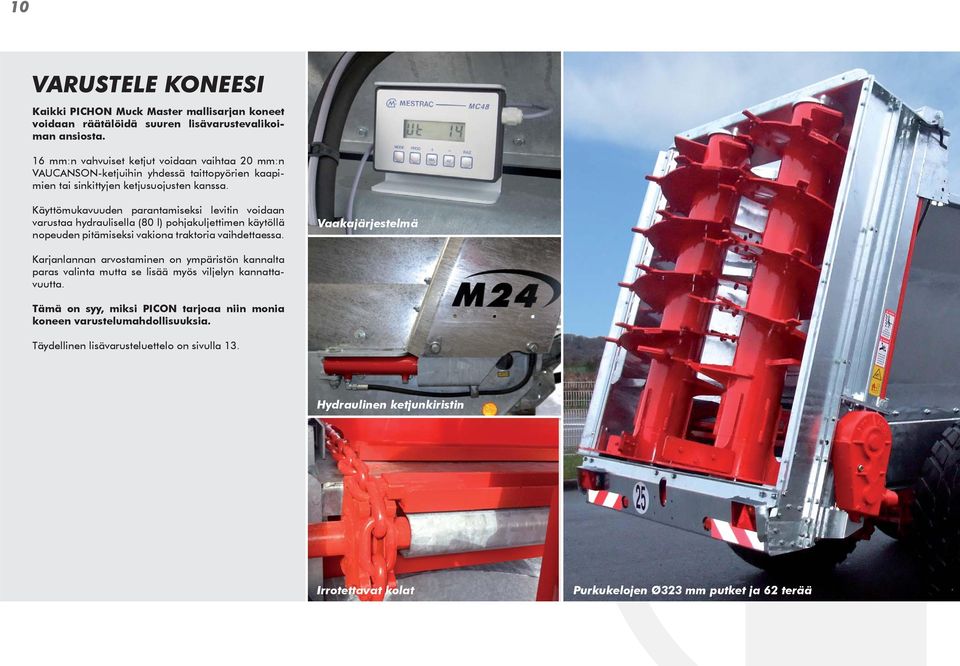

10 10 VARUSTELE KONEESI Kaikki PICHON Muck Master mallisarjan koneet voidaan räätälöidä suuren lisävarustevalikoiman ansiosta. 16 mm:n vahvuiset ketjut voidaan vaihtaa 20 mm:n VAUCANSON-ketjuihin yhdessä taittopyörien kaapimien tai sinkittyjen ketjusuojusten kanssa. Käyttömukavuuden parantamiseksi levitin voidaan varustaa hydraulisella (80 l) pohjakuljettimen käytöllä nopeuden pitämiseksi vakiona traktoria vaihdettaessa. Vaakajärjestelmä Karjanlannan arvostaminen on ympäristön kannalta paras valinta mutta se lisää myös viljelyn kannattavuutta. Tämä on syy, miksi PICON tarjoaa niin monia koneen varustelumahdollisuuksia. Täydellinen lisävarusteluettelo on sivulla 13. Hydraulinen ketjunkiristin Irrotettavat kolat Purkukelojen Ø323 mm putket ja 62 terää

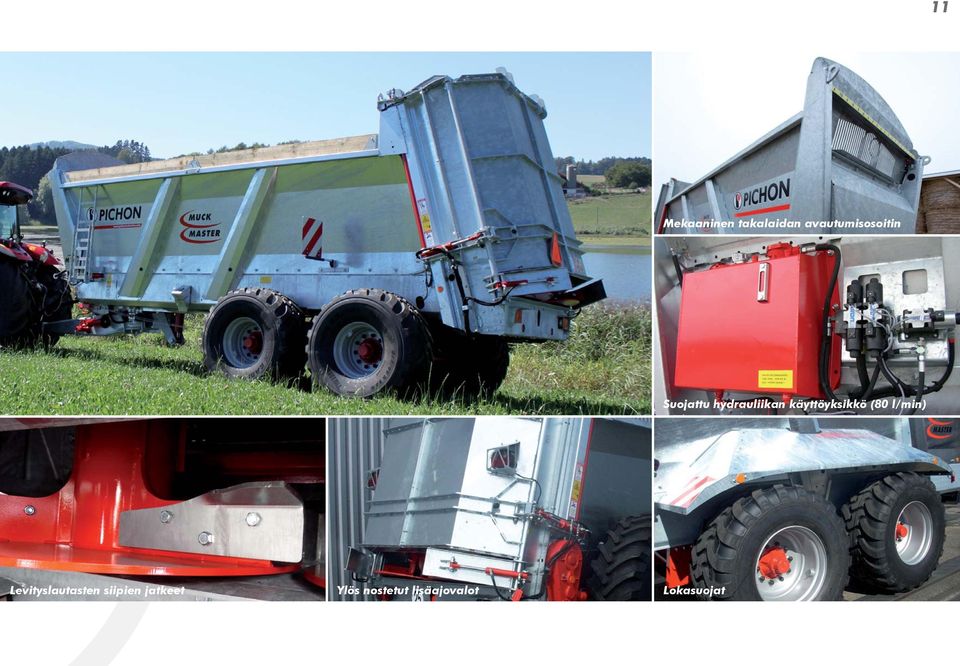

11 11 Mekaaninen takalaidan avautumisosoitin Suojattu hydrauliikan käyttöyksikkö (80 l/min) Levityslautasten siipien jatkeet Ylös nostetut lisäajovalot Coffre Lokasuojat de rangement

12 12 TEKNISET TIEDOT Malli M 3 Purkukelojen korkeus Akseli / navat Hydrauliset jarrut Alennusvaihde U-malliset 70 mm kolat Purkukelojen halkaisija Kierteen mater. vahvuus Hyd-rau-limoot-to-ri Käännettävät terät Purkukelojen pyörimisnopeus (Voa 1000 r/min) M8 9,3 1563mm Akseli 90 mm / x N.m 160 cm mm 8mm r/min M10 10,3 1563mm Akseli 90 mm / x N.m 160 cm mm 8mm r/min M12 12,8 1678mm Standardiakseli 150 mm / x N.m 160 cm mm 10mm r/min M14 13,7 1678mm Standardiakseli 150 mm / x N.m 160 cm mm 10mm r/min M mm Standardiakseli 150 mm / x N.m 160 cm mm 12mm r/min M16B mm Kitkaohjautuva PICHON teli 406 x N.m 160 cm mm 12mm r/min Akseli 130mm / 10 M18 17,6 1895mm Standardiakseli 150 mm / x N.m 160 cm mm 12mm r/min M18B 17, mm Kitkaohjautuva PICHON teli 406 x N.m 160 cm mm 12mm r/min Akseli 130mm / 10 M20 20, mm Kitkaohjautuva PICHON matala 406 x N.m 160 cm mm 12mm r/min telialusta 130mm / 10 M24 23, mm Kitkaohjautuva PICHON matala telialusta 150mm / x N.m 160 cm mm 12mm r/min VAKIOVARUSTEET RENGASVAIHTOEHTOJA RAKENNE: sinkitty akselisto integroitu alustaan alustan materiaalivahvuus 6 mm ruuvikiinnitteiset laidat eturungon 4 ja 6 mm materiaalivahvuudet ruostumattomat teräspultit takarungon 6 ja 8 mm materiaalivahvuudet leveät lavan tuennat taittuvat tikkaat suurikokoinen etusuojus (alk. mallista M14) LEVITYS: suuriläpimittaiset levityskelat (885 tai 1035 mm) 16x56 mm ketjut kuljetinkolien väli 336 mm etu- ja takataittopyörien kaapimet käsikäyttöinen ketjunkiristin suojattu 55 mm:n käyttöakseli varokytkin + nokkakytkin laajakulmanivelakseli (lisävar. M8/M10 malleissa) HD-vaihteisto 21,3 R 24 AS 23,1 R 26 AS 28,1 R 26 AS 30,5 R 32 AS Alliance 324 / 347 Alliance 356 Alliance 360 Alliance 370 KULJETUS: seisontatuki: käsikäytt. M8 - M14 tai hydr. M16 - M24 sinkitty, jousitettu vetoaisa pulttikiinn. vetosilmukka hydrauliset jarrut valot Alliance 380 Alliance 390 Continental AC70G Mitas TR08 Trelleborg Twin Radial Nokian ELS Nokian Country king Michelin XS Michelin Cargo XBIB Michelin XM27

13 LISÄVARUSTEET 13 M8 M10 M12 M14 M16 M16B M18 M18B M20 M24 6-urainen, 1 3/8 laajakulmanivelakseli Hydraulinen annosteluportti Mekaaninen annosteluportin avautumisosoitin Hydraulinen annosteluportin avautumisosoitin Annosteluportin lukitus Oikeanpuoleinen hydraulinen ohjuri Vasemmanpuoleinen hydraulinen ohjuri Rajoitinluukku ja levityslautasten siipien jatkeet Lev.leveyden säädön ohjuri oikealle Lev.leveyden säädön ohjuri vasemmalle Ø323 mm purkukelan rumpu ja 62 terää Kaksoisterät (kierukan alaosassa) Kaksoisterät (koko kierukassa) Puiset lisälaidat (+15 cm) Hydraulinen ketjunkiristin Ø20 mm VAUCANSON ketju normaaliketjun sijaan (ketjun kolaväli => 300 mm) Takataittopyörien kaapimet (vain norm.ketju) Ketjusuojus (kalkin ja raskaan lannan levitykseen) Paineilmajarrut hydraulisten jarrujen sijaan Paineilma- ja hydrauliset jarrut Extra DELTA Active hydraulinen jousitus TELI 40 km/h Ø 80 pulttikiinnitteinen kuulavetolaite vetosilmukan sijaan Hydraulinen seisontatuki Hydraulikäytön yksikkö (öljyn tuotto 80 l / voa 1000 r/min) Hydrauliikkapiirin suodatin Pohjakuljettimen nopeussäätö ohjaamossa Kahden hydrauliikkatoiminnon sähköohjaus ohjaamossa Kuormalaskuri Levitysmäärän mittari (levitysmäärän säätö) Levitysmäärän mittari + vaakajärjestelmä Lokasuojat Säilytyslokero 25 l puhdasvesisäiliö Asiakirjakotelo SELITYS: LISÄVARUSTE SAATAVISSA VAKIO LISÄVARUSTE EI OLE SAATAVISSA

14 14 MUCK MASTER MALLISARJAN MITTOJA Mallit Renkaat * A B C D E F G H I M8 21,3 R mm mm mm mm mm mm mm mm mm M10 18,4 R mm mm mm mm mm mm mm mm mm M12 23,1 R mm mm mm mm mm mm mm mm mm M / 75 R mm mm mm mm mm mm mm mm mm M / 70 R mm mm mm mm mm mm mm mm mm M16B 550 / 60 R 22, mm mm mm mm mm mm mm mm mm M / 75 R mm mm mm mm mm mm mm mm mm M18B 580 / 65 R 22, mm mm mm mm mm mm mm mm mm M / 55 R 26, mm mm mm mm mm mm mm mm mm M / 55 R 26, mm mm mm mm mm mm mm mm mm * esimerkkejä suositelluista mallikohtaisista renkaista
