BOTTOM DUMPER TEHOKKAAKSI OSOITETTU JÄRJESTELMÄ JATKUVAAN TYHJENNYKSEEN Maailmanluokan malmiteknologiaa

Koko: px

Aloita esitys sivulta:

Download "BOTTOM DUMPER TEHOKKAAKSI OSOITETTU JÄRJESTELMÄ JATKUVAAN TYHJENNYKSEEN Maailmanluokan malmiteknologiaa"

Teemu Hänninen
4 vuotta sitten
Katselukertoja:

BD BD BOTTOM DUMPER Tuotteet: Pelletit, kivi, helposti tyhjennettävä tuotteet Tyhjennysnopeus: Jopa 20

Matalakustannuksinen tyhjennysasema TEHOKKAAKSI OSOITETTU JÄRJESTELMÄ JATKUVAAN TYHJENNYKSEEN Kiruna

hämmästyttävä yhdistelmä vankkarakenteisen pohjaluukun toimintaa ja matalaa tyhjäpainoa.

kuljetukseen ja sen tyhjennyskapasiteetti on jopa 20 000 tonnia tunnissa matalakustanteisella

KATSO TUOTEVIDEOMME YOUTUBE-KANAVALTAMME www.youtube.

1 BD BD BOTTOM DUMPER Tuotteet: Pelletit, kivi, helposti tyhjennettävä tuotteet Tyhjennysnopeus: Jopa tonnia tunnissa Vankkarakenteinen ja ääriolosuhteissa testattu Jatkuva tyhjennys Modulaarinen rakenne Matalakustannuksinen tyhjennysasema TEHOKKAAKSI OSOITETTU JÄRJESTELMÄ JATKUVAAN TYHJENNYKSEEN Kiruna Wagonin Bottom Dumper perustuu yli 10 vuoden kokemukseen malmin rautatiekuljetuksesta ja tuloksena on hämmästyttävä yhdistelmä vankkarakenteisen pohjaluukun toimintaa ja matalaa tyhjäpainoa. BD-vaunu on suunniteltu raskaiden pelletti-, kivi- ja muiden helposti kuormattavien tuotteiden kuljetukseen ja sen tyhjennyskapasiteetti on jopa tonnia tunnissa matalakustanteisella tyhjennysasemaratkaisulla, joka on myös Kiruna Wagonin valmistama. KATSO TUOTEVIDEOMME YOUTUBE-KANAVALTAMME Kuten kaikissa vaunuissamme myös BD-vaunussa on modulaarinen rakenne, mikä tarkoittaa, että kaikki tärkeimmät komponentit voidaan vaihtaa kahdessa tunnissa kahden henkilön toimesta. Maailmanluokan malmiteknologiaa

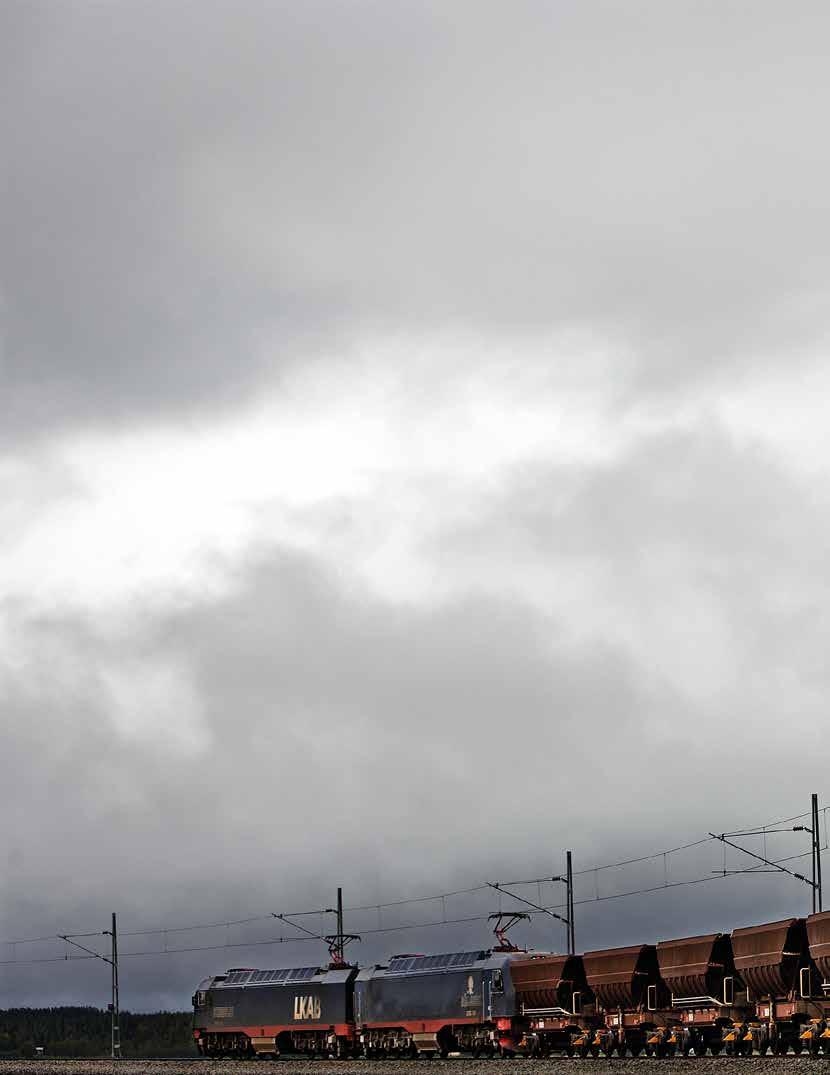

Ratkaisu ja sen komponentit on testattu ja osoitettu toimiviksi vaativissa subarktisissa sääoloissa. BD-vaunu on tällä hetkellä käytössä Napapiirin pohjoispuolella Ruotsissa ja Norjassa.

2 Ratkaisu ja sen komponentit on testattu ja osoitettu toimiviksi vaativissa subarktisissa sääoloissa. BD-vaunu on tällä hetkellä käytössä Napapiirin pohjoispuolella Ruotsissa ja Norjassa. Vankkarakenteinen ja ääriolosuhteissa testattu Toimii lämpötila-alueella C VANKKARAKENTEINEN RATKAISU RASKAIMMILLE IRTOTAVARAKULJETUKSILLE BD-vaunu on optimoitu raskaskuljetuksiin ja korkean kapasiteetin jatkuvaan helposti tyhjennettävien tuotteiden, kuten pelletti ja kivi, tyhjennykseen. BD-vaunun muotoilu ja rakenne perustuvat yli 100 vuoden kokemukseen malmien ja teräksen rautatiekuljetuksesta pohjoisilla alueilla.

Korkean kapasiteetin jatkuva tyhjennys Tyhjentää 20 000 tonnia tunnissa Matalakustannuksinen tyhjennysasema KORKEAN KAPASITEETIN JATKUVA TYHJENNYS Nopea tyhjennys on Bottom Dumperin tärkeimpiä

Suunnittelussa on keskitytty erityisesti lepokulmaan painopisteen optimoimiseksi ja täydellisen tyhjentymisen saavuttamiseksi.

3 Korkean kapasiteetin jatkuva tyhjennys Tyhjentää tonnia tunnissa Matalakustannuksinen tyhjennysasema KORKEAN KAPASITEETIN JATKUVA TYHJENNYS Nopea tyhjennys on Bottom Dumperin tärkeimpiä ominaisuuksia. Vaunu on suunniteltu rullaavaan tyhjennykseen ja sen tyhjennyskapasiteetti on jopa tonnia tunnissa. Suunnittelussa on keskitytty erityisesti lepokulmaan painopisteen optimoimiseksi ja täydellisen tyhjentymisen saavuttamiseksi. Vaunun pohja koostuu kahdesta suuresta luukusta, jotka avautuvat kokonaan tyhjennyksen ajaksi. BD-tyhjennysasema on matalakustanteinen ratkaisu, joka on suunniteltu toimimaan luotettavasti lämpötila-alueella C. Ratkaisu on testattu ja osoitettu toimivaksi vaativassa subarktisessa ilmastossa. NYKYAIKAISET MATERIAALIT JA TEKNOLOGIA Käyttämällä erikoislujaa kuumavalssattua terästä, jonka matalin myötöraja on 650 MPa rungossa, me olemme minimoineet tyhjäpainon ja kehittäneet tehokkaamman ja ympäristöystävällisemmän malmikuljetuksen. Vaunun runko on rakennettu veneen rungon tapaan niin, että tukikehikko jakaa kuorman aiheuttamat alaspäin suuntautuvat voimat alustaan. Valmistuksessa on käytetty kehittynyttä teknologiaa, kuten laserhybridihitsausta ja laserleikkausta saumojen kestävyyden varmistamiseksi.

TÄYDELLINEN LOGISTIIKKAJÄRJESTELMÄ Hankkiessasi BD-logistiikkajärjestelmän saat optimoidun vaunun

Me otamme huomioon koko logistiikkaketjun ja toimitamme täydellisiä järjestelmiä tehokkaaseen

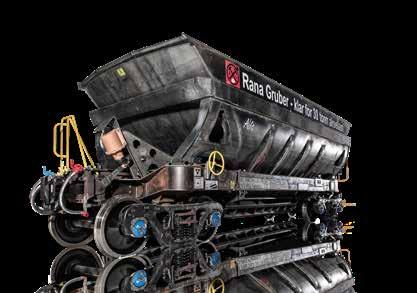

PERUSTUU TEHOKKAAKSI OSOITETTUUN TEKNOLOGIAAN Uusi Rana Gruberille valmistamamme BD perustuu

4 TÄYDELLINEN LOGISTIIKKAJÄRJESTELMÄ Hankkiessasi BD-logistiikkajärjestelmän saat optimoidun vaunun ja tyhjennysaseman ratkaisun, jotka ovat molemmat Kiruna Wagonin valmistamia. Me otamme huomioon koko logistiikkaketjun ja toimitamme täydellisiä järjestelmiä tehokkaaseen kuljetukseen, jossa pääoma- ja käyttömenot ovat kohdillaan. PERUSTUU TEHOKKAAKSI OSOITETTUUN TEKNOLOGIAAN Uusi Rana Gruberille valmistamamme BD perustuu BD-vaunun kokemuksiin ja komponentteihin, joita valmistimme LKAB:lle yli yksikköä. Vaunu on toiminut moitteettomasti yli 10 vuotta vaativassa pohjoisessa ilmastossa.

5 25,7 km/h AVERAGE ANNUAL WAGON SPEED Kiruna Wagonilla katsomme kalustonopeuden olevan yksi keskeisimmistä suorituskykyindikaattoreista. LKAB:lle rakentamamme BD-vaunu kulkee 17,5 km/h ja uuden sukupolven Rana Gruberille valmistamamme vaunut 25,7 km/h. Verkkosivustoltamme voi ladata Excel-tiedoston ja verrata oman kaluston tietoja. Maailmanluokan malmiteknologiaa

Modulaarinen rakenne kustannusten pienentämiseen pitkällä aikavälillä Laaja käytettävyys ja huollettavuus RAKENNETTU HELPOSTI HUOLLETTAVAKSI BD-vaunun modulaarinen rakenne mahdollistaa

2 HENKILÖÄ 2 TUNTIA Huoltokonseptimme tavoite on, että kahden henkilön tulisi pystyä vaihtamaan mikä tahansa vaunun komponentti, kuten vaurioitunut runko tai pohjaluukku, kahdessa tunnissa.

6 Modulaarinen rakenne kustannusten pienentämiseen pitkällä aikavälillä Laaja käytettävyys ja huollettavuus RAKENNETTU HELPOSTI HUOLLETTAVAKSI BD-vaunun modulaarinen rakenne mahdollistaa vaurioituneiden komponenttien vaihtamisen helposti. Runko, pohjaluukku ja alusta ovat kaikki erillisiä osia, jotka on helppo irrottaa ja vaihtaa. 2 HENKILÖÄ 2 TUNTIA Huoltokonseptimme tavoite on, että kahden henkilön tulisi pystyä vaihtamaan mikä tahansa vaunun komponentti, kuten vaurioitunut runko tai pohjaluukku, kahdessa tunnissa. KALUSTON SUORITUSKYVYN OPTIMOINTI Kiruna Wagonin palvelu ei pääty vaunun ja tyhjennysaseman toimitukseen. Me tarjoamme lisäpalveluita varmistaaksemme, että asiakkaamme saavat järjestelmilleen maksimaalisen suorituskyvyn ja arvon. Myynninjälkeiseen palveluumme kuuluu asennus, työn määrittäminen ja koulutus, tekninen tuki ja varaosamyynti. Meillä on varastossa kaikkia tärkeimpiä komponentteja, jotka katsotaan toimittamiemme tuotteiden varaosiksi. Jos se on käytännössä mahdollista, me tarjoamme liikkuvaa kalustohuoltoa, kuten olemme tarjonneet Bolidenille useita vuosia. Tehtävämme huoltokumppanina ja sen antama kokemus ovat keskeistä tuotekehitystyössämme.

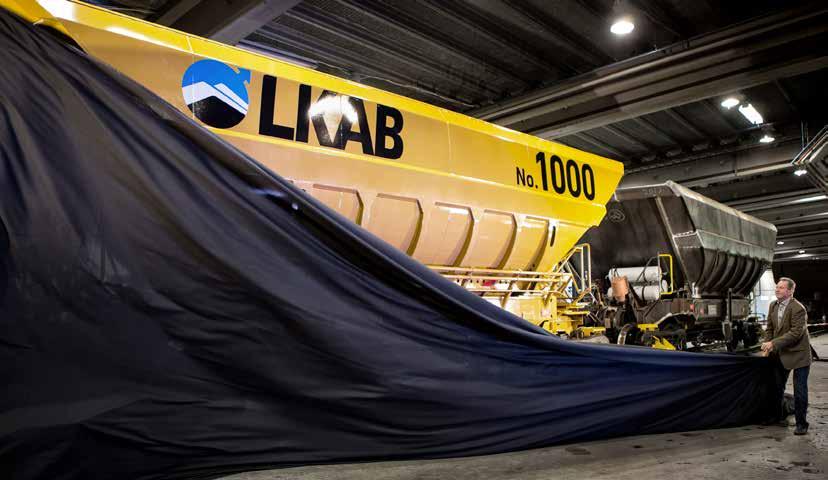

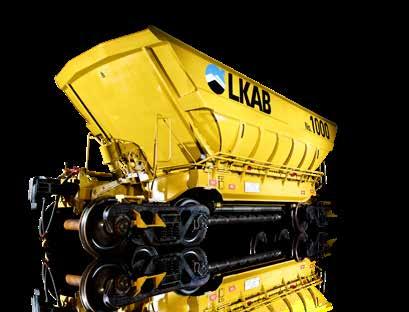

Toimivaksi osoitettu ratkaisu 1 000 TOIMITETTUA BOTTOM DUMPERIA RUOTSIN SUURIMMASSA VAUNUPROJEKTISSA Vuodesta 2005 lähtien Kiruna Wagon on toimittanut yli 1 000 Bottom

Ruotsissa ei ole suoritettu vastaavaa teollisuusprojektia viimeisten 40 vuoden aikana.

7 Toimivaksi osoitettu ratkaisu TOIMITETTUA BOTTOM DUMPERIA RUOTSIN SUURIMMASSA VAUNUPROJEKTISSA Vuodesta 2005 lähtien Kiruna Wagon on toimittanut yli Bottom Dumper -yksikköä ruotsalaiselle kaivosyhtiölle LKAB. Tuhannen vaunun toimitus tarkoittaa yhteensä 10,3 kilometriä junaa ja tonnia terästä. Ruotsissa ei ole suoritettu vastaavaa teollisuusprojektia viimeisten 40 vuoden aikana. BD-vaunu kehitettiin seuraavien asiakkaan vaatimusten mukaisesti: Kuorma: 100 tonnia Kuljetus: 1,4 miljoonaa tonnia 20 vuoden käyttöiän aikana Matka: kilometriä (490 kertaa maapallon ympäri) Toiminta: lämpötila-alueella C Kehittäminen: enintään 1 vuosi

8 BD BD BOTTOM DUMPER Vaunun tekniset tiedot BD 20/8 BD 25/8 BD 25/10 BD 30/12 Maksimiakselikuorma 20 tonnia 25 tonnia 25 tonnia 30 tonnia Linjakuorma 8 tonnia 8 tonnia 10 tonnia 12 tonnia Akselien määrä Vaunun pituus mm mm mm mm Raideleveys 1435 mm 1435 mm 1435 mm 1435 mm Tyhjäpaino 20 tonnia 21 tonnia 20 tonnia 20 tonnia Kuormaustilavuus 50 m³ 60 m³ 50 m³ 50 m³ Telikeskiöiden väli 6444 mm 8944 mm 6444 mm 6444 mm Akseliväli 1778 mm 1778 mm 1778 mm 1778 mm Liitännän korkeus 1040 mm 1040 mm 1040 mm 1040 mm Lämpötila-alue C C C C Tyhjennyskapasiteetti tonnia/h tonnia/h tonnia/h tonnia/h Kaikki vaunutyypit voidaan muokata logististen tarpeidesi mukaisesti. Kuten akselikuorma, pituus, tilavuus, lastausprofiili, AAR, TSI jne ESIMERKKEJÄ TÄRKEIMMISTÄ MITOISTA BD 30/12, Rana Gruber, Norja NM 250GAS Maailmanluokan malmiteknologiaa
