PALAX KLAPIKONEMALLISTO

Transkriptio

1 COMBI M II - 3 KS 35-6 POWER 70S - 10 POWER 100S - 14 PALAX KLAPIKONEMALLISTO Yhteiset ominaisuudet Poistokuljetin Yhteinen ominaisuus kaikille koneille on nyt uudistettu 4,3 m pitkä ja 0,2 m leveä taittuva klapikuljetin. Kaikissa malleissa kuljettimien käyttö on hydraulimoottorilla, jolloin ne myös kääntyvät n. 2,2 m sivusuunnassa. Isossa Power 100 mallissa kuljettimen leveys on 0,35 m. Kääntyvä kuljetin lisää huomattavasti tuottavuutta kun esim. peräkärryt voi täyttää vain kuljetinta kääntämällä tai säkkeihin tehtäessä voi käyttää kahta säkitystelinettä. Kuljettimen rakenne on täysin avoin alapuolelta ja yläpuolelta. Tämä ominaisuus poistaa käytännössä kaikki kuljettimen käyttöhäiriöt ja parantaa samalla turvallisuutta. Kuljetin on nyt varustettu kahdella vahvalla ketjulla, muovikolilla ja automaattisella ketjun kiristyksellä. Ketjukäyttö kahdella ketjulla on osoittautunut järeimmässä Palax Monster mallissa hyvin luotettavaksi ja häiriövapaaksi kaikenlaisissa olosuhteissa. Automaattinen kiilahihnojen kiristys Traktorikäyttöisten mallien voimansiirrossa on toteutettu kulmavaihteen ja teräakselin välillä automaattinen kiilahihnojen kiristys. Automaattikiristys vähentää huoltotarpeita ja samalla voimansiirron rasituksia ja antaa koko voimansiirrolle parhaan kestävyyden. Palax Combi M II Palax KS 35 Ergo ja KS 35 s Palax KS 35 Ergo on 15 ketjusahalla, syöttökuljettimella ja hydraulisella voimansiirrolla varustettu klapikone. Kone on erinomainen vaihtoehto maatilan peruskoneeksi, kun puun paksuus vaihtelee paljon, puun suurin paksuus on 35 cm. KS 35 s on tehokas vaihtoehto klapiurakointiin, kun puun paksuus vaihtelee. Palax Power 70 ja 70 s Power 70 ja 70 s - mallisto on erittäin tehokas yläpuolisella 700 mm kovametalliterällä ja syöttökuljettimella varustettu klapikone. Palax Power 70 s malli on tehokkain ratkaisu klapiurakointiin silloin kun puun paksuus on alle 25 cm. Palax Power 100 s Palax Power 100 s- mallisto on yläpuolisella 1000 mm kovametalliterällä 16 tonnin työntövoimalla ja täyshydraulisella ohjauksella varustettu järeä klapikonemallisto. Kone on parhaimmillaan paksun pyökin ja tammen kanssa. Max. Puun paksuus 40 cm. Turvallisuus Turvallinen kone on aina ollut Palax tuotteiden suunnittelussa hyvin tärkeä. Palax 600 Combi mallisto oli ensimmäinen eurooppalainen klapikonemerkki, joka on saanut CE - hyväksynnän. Palax Combi M edustaa perinteistä klapikonemallistoa, jota on valmistettu jo lähes 30 vuotta. Kone on tehokas ja toimintavarma kovametalliterällä varustettu peruskone, joka soveltuu hyvin kaikenlaisiin tarpeisiin ja kaikenlaisille puille, kun puun paksuus on alle 25 cm. 2

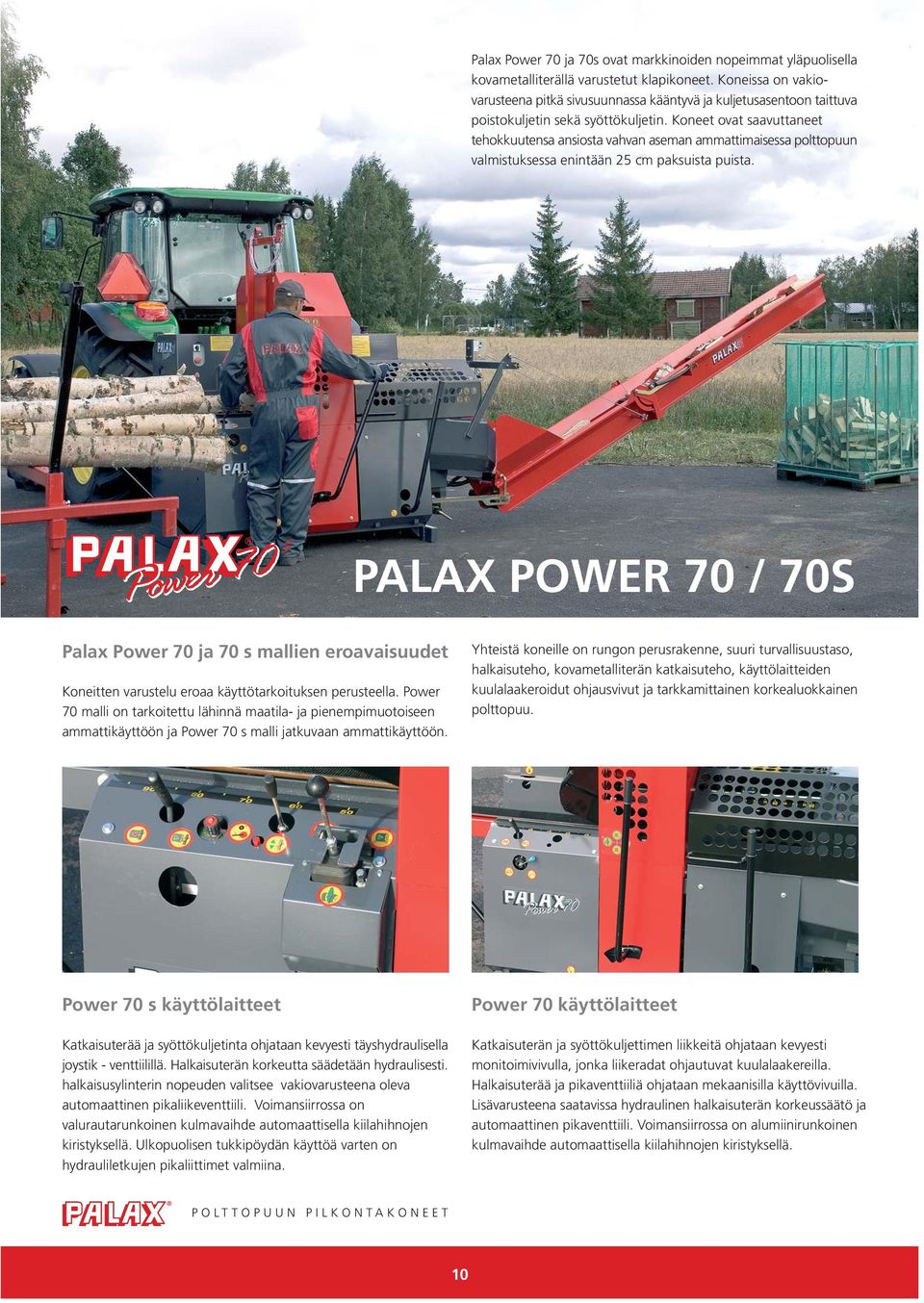

2 Palax Power 70 ja 70s ovat markkinoiden nopeimmat yläpuolisella kovametalliterällä varustetut klapikoneet. Koneissa on vakiovarusteena pitkä sivusuunnassa kääntyvä ja kuljetusasentoon taittuva poistokuljetin sekä syöttökuljetin. Koneet ovat saavuttaneet tehokkuutensa ansiosta vahvan aseman ammattimaisessa polttopuun valmistuksessa enintään 25 cm paksuista puista. PALAX POWER 70 / 70S Palax Power 70 ja 70 s mallien eroavaisuudet Koneitten varustelu eroaa käyttötarkoituksen perusteella. Power 70 malli on tarkoitettu lähinnä maatila- ja pienempimuotoiseen ammattikäyttöön ja Power 70 s malli jatkuvaan ammattikäyttöön. Yhteistä koneille on rungon perusrakenne, suuri turvallisuustaso, halkaisuteho, kovametalliterän katkaisuteho, käyttölaitteiden kuulalaakeroidut ohjausvivut ja tarkkamittainen korkealuokkainen polttopuu. Power 70 s käyttölaitteet Katkaisuterää ja syöttökuljetinta ohjataan kevyesti täyshydraulisella joystik - venttiilillä. Halkaisuterän korkeutta säädetään hydraulisesti. halkaisusylinterin nopeuden valitsee vakiovarusteena oleva automaattinen pikaliikeventtiili. Voimansiirrossa on valurautarunkoinen kulmavaihde automaattisella kiilahihnojen kiristyksellä. Ulkopuolisen tukkipöydän käyttöä varten on hydrauliletkujen pikaliittimet valmiina. Power 70 käyttölaitteet Katkaisuterän ja syöttökuljettimen liikkeitä ohjataan kevyesti monitoimivivulla, jonka liikeradat ohjautuvat kuulalaakereilla. Halkaisuterää ja pikaventtiiliä ohjataan mekaanisilla käyttövivuilla. Lisävarusteena saatavissa hydraulinen halkaisuterän korkeussäätö ja automaattinen pikaventtiili. Voimansiirrossa on alumiinirunkoinen kulmavaihde automaattisella kiilahihnojen kiristyksellä. 10

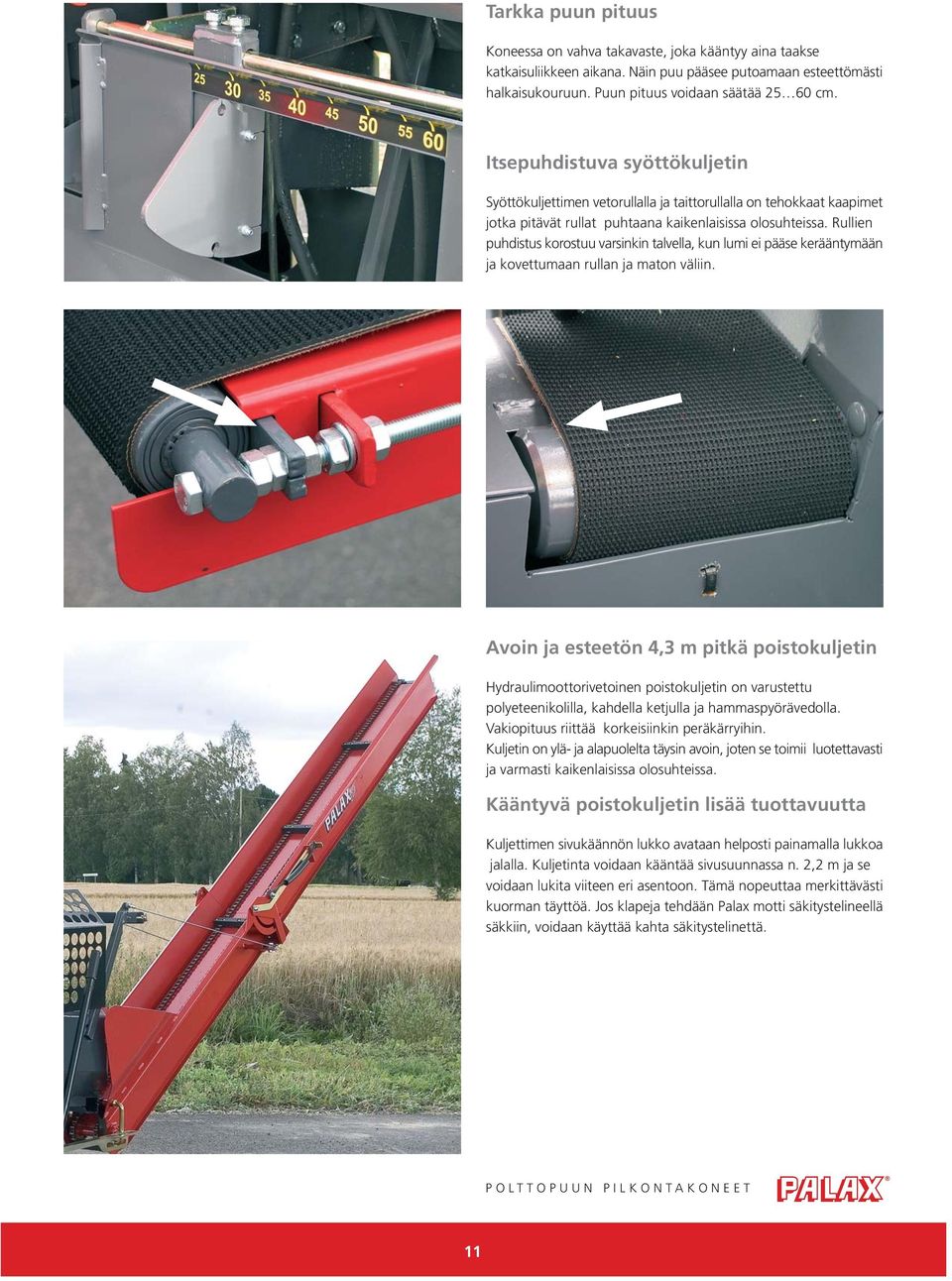

3 Tarkka puun pituus Koneessa on vahva takavaste, joka kääntyy aina taakse katkaisuliikkeen aikana. Näin puu pääsee putoamaan esteettömästi halkaisukouruun. Puun pituus voidaan säätää cm. Itsepuhdistuva syöttökuljetin Syöttökuljettimen vetorullalla ja taittorullalla on tehokkaat kaapimet jotka pitävät rullat puhtaana kaikenlaisissa olosuhteissa. Rullien puhdistus korostuu varsinkin talvella, kun lumi ei pääse kerääntymään ja kovettumaan rullan ja maton väliin. Avoin ja esteetön 4,3 m pitkä poistokuljetin Hydraulimoottorivetoinen poistokuljetin on varustettu polyeteenikolilla, kahdella ketjulla ja hammaspyörävedolla. Vakiopituus riittää korkeisiinkin peräkärryihin. Kuljetin on ylä- ja alapuolelta täysin avoin, joten se toimii luotettavasti ja varmasti kaikenlaisissa olosuhteissa. Kääntyvä poistokuljetin lisää tuottavuutta Kuljettimen sivukäännön lukko avataan helposti painamalla lukkoa jalalla. Kuljetinta voidaan kääntää sivusuunnassa n. 2,2 m ja se voidaan lukita viiteen eri asentoon. Tämä nopeuttaa merkittävästi kuorman täyttöä. Jos klapeja tehdään Palax motti säkitystelineellä säkkiin, voidaan käyttää kahta säkitystelinettä. 11

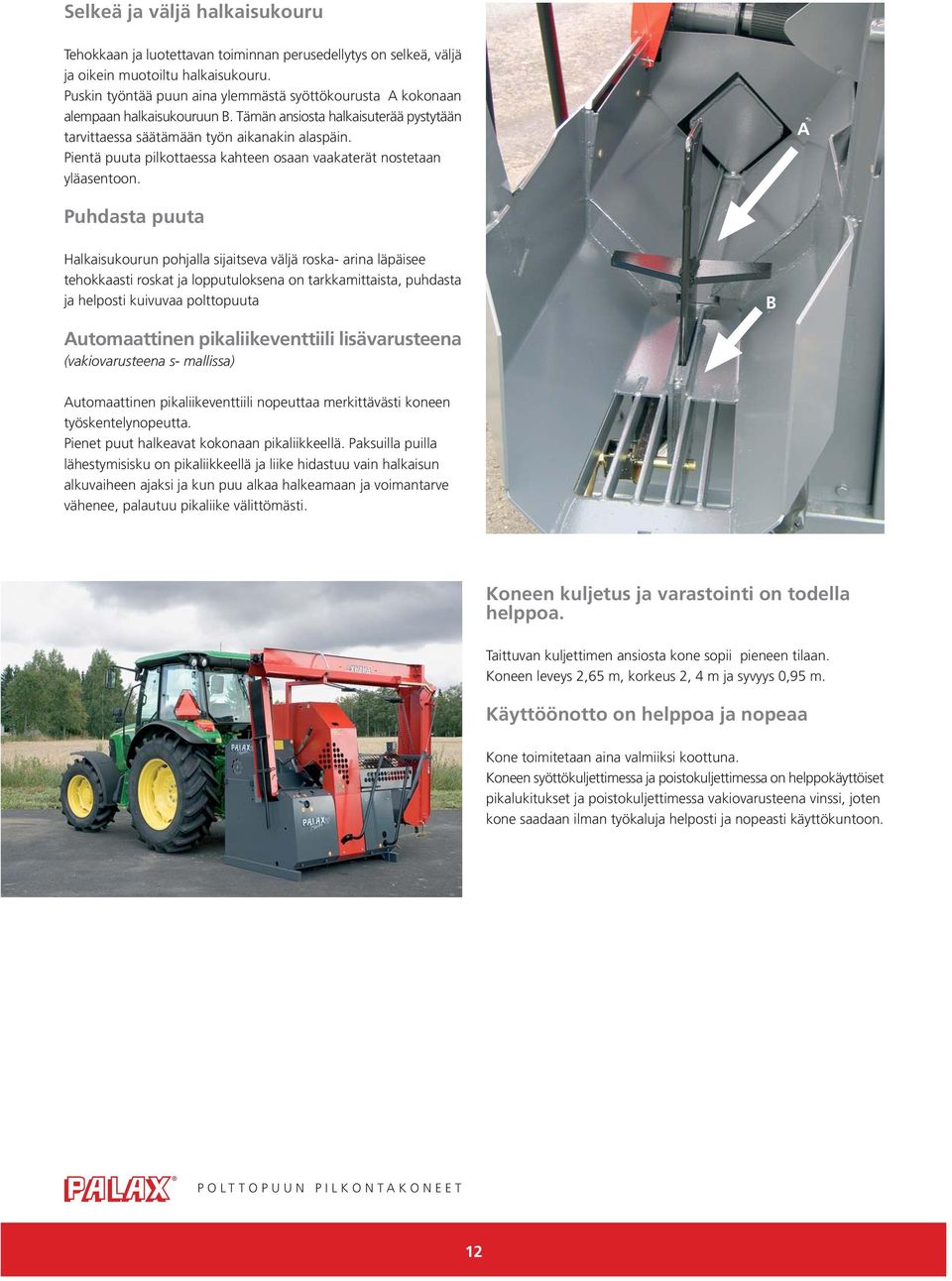

4 Selkeä ja väljä halkaisukouru Tehokkaan ja luotettavan toiminnan perusedellytys on selkeä, väljä ja oikein muotoiltu halkaisukouru. Puskin työntää puun aina ylemmästä syöttökourusta A kokonaan alempaan halkaisukouruun B. Tämän ansiosta halkaisuterää pystytään tarvittaessa säätämään työn aikanakin alaspäin. Pientä puuta pilkottaessa kahteen osaan vaakaterät nostetaan yläasentoon. A Puhdasta puuta Halkaisukourun pohjalla sijaitseva väljä roska- arina läpäisee tehokkaasti roskat ja lopputuloksena on tarkkamittaista, puhdasta ja helposti kuivuvaa polttopuuta B Automaattinen pikaliikeventtiili lisävarusteena (vakiovarusteena s- mallissa) Automaattinen pikaliikeventtiili nopeuttaa merkittävästi koneen työskentelynopeutta. Pienet puut halkeavat kokonaan pikaliikkeellä. Paksuilla puilla lähestymisisku on pikaliikkeellä ja liike hidastuu vain halkaisun alkuvaiheen ajaksi ja kun puu alkaa halkeamaan ja voimantarve vähenee, palautuu pikaliike välittömästi. Koneen kuljetus ja varastointi on todella helppoa. Taittuvan kuljettimen ansiosta kone sopii pieneen tilaan. Koneen leveys 2,65 m, korkeus 2, 4 m ja syvyys 0,95 m. Käyttöönotto on helppoa ja nopeaa Kone toimitetaan aina valmiiksi koottuna. Koneen syöttökuljettimessa ja poistokuljettimessa on helppokäyttöiset pikalukitukset ja poistokuljettimessa vakiovarusteena vinssi, joten kone saadaan ilman työkaluja helposti ja nopeasti käyttökuntoon. 12

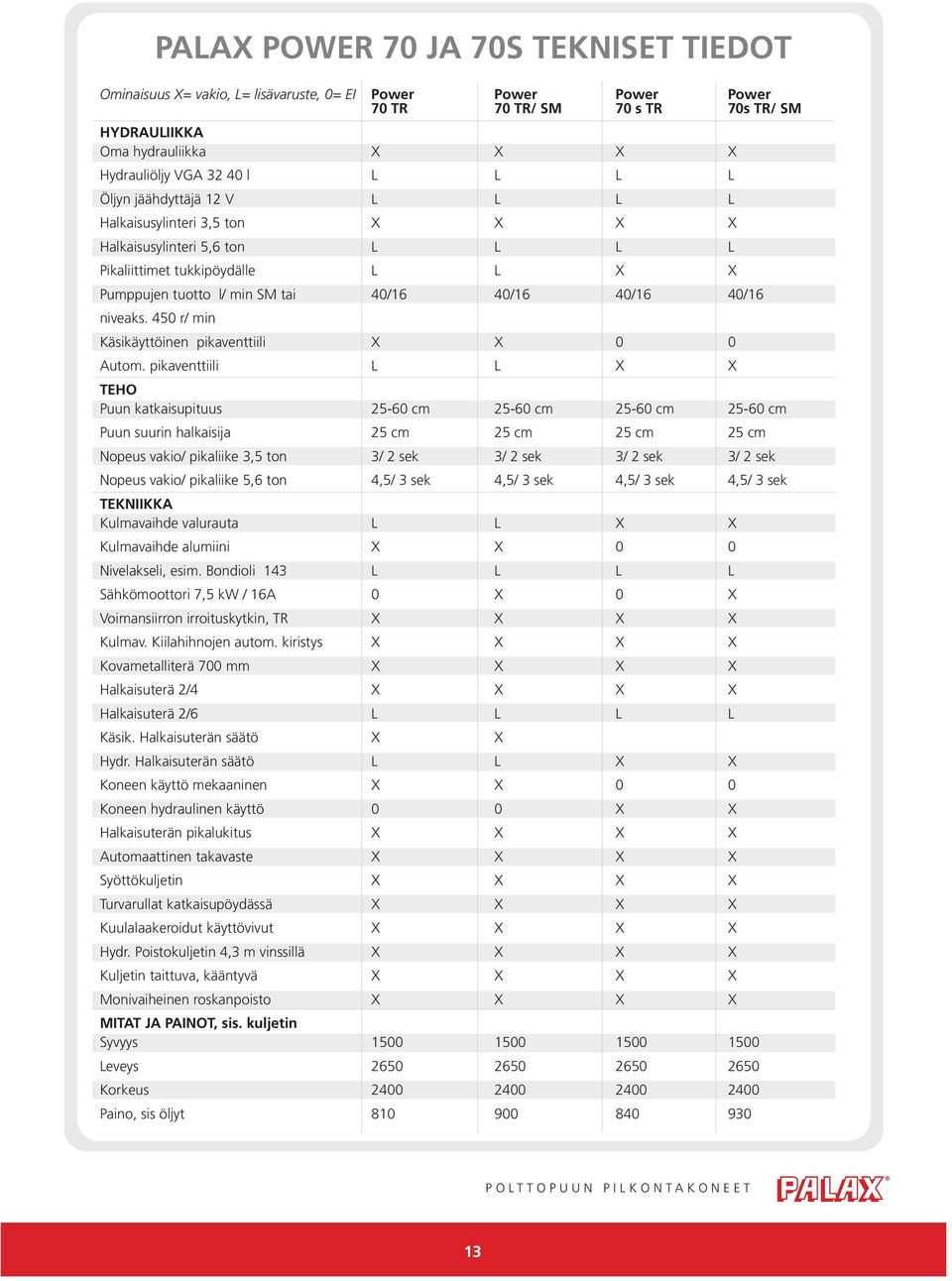

5 PALAX POWER 70 JA 70S TEKNISET TIEDOT Ominaisuus X= vakio, L= lisävaruste, 0= EI Power Power Power Power 70 TR 70 TR/ SM 70 s TR 70s TR/ SM HYDRAULIIKKA Oma hydrauliikka X X X X Hydrauliöljy VGA l L L L L Öljyn jäähdyttäjä 12 V L L L L Halkaisusylinteri 3,5 ton X X X X Halkaisusylinteri 5,6 ton L L L L Pikaliittimet tukkipöydälle L L X X Pumppujen tuotto l/ min SM tai 40/16 40/16 40/16 40/16 niveaks. 450 r/ min Käsikäyttöinen pikaventtiili X X 0 0 Autom. pikaventtiili L L X X TEHO Puun katkaisupituus cm cm cm cm Puun suurin halkaisija 25 cm 25 cm 25 cm 25 cm Nopeus vakio/ pikaliike 3,5 ton 3/ 2 sek 3/ 2 sek 3/ 2 sek 3/ 2 sek Nopeus vakio/ pikaliike 5,6 ton 4,5/ 3 sek 4,5/ 3 sek 4,5/ 3 sek 4,5/ 3 sek TEKNIIKKA Kulmavaihde valurauta L L X X Kulmavaihde alumiini X X 0 0 Nivelakseli, esim. Bondioli 143 L L L L Sähkömoottori 7,5 kw / 16A 0 X 0 X Voimansiirron irroituskytkin, TR X X X X Kulmav. Kiilahihnojen autom. kiristys X X X X Kovametalliterä 700 mm X X X X Halkaisuterä 2/4 X X X X Halkaisuterä 2/6 L L L L Käsik. Halkaisuterän säätö X X Hydr. Halkaisuterän säätö L L X X Koneen käyttö mekaaninen X X 0 0 Koneen hydraulinen käyttö 0 0 X X Halkaisuterän pikalukitus X X X X Automaattinen takavaste X X X X Syöttökuljetin X X X X Turvarullat katkaisupöydässä X X X X Kuulalaakeroidut käyttövivut X X X X Hydr. Poistokuljetin 4,3 m vinssillä X X X X Kuljetin taittuva, kääntyvä X X X X Monivaiheinen roskanpoisto X X X X MITAT JA PAINOT, sis. kuljetin Syvyys Leveys Korkeus Paino, sis öljyt

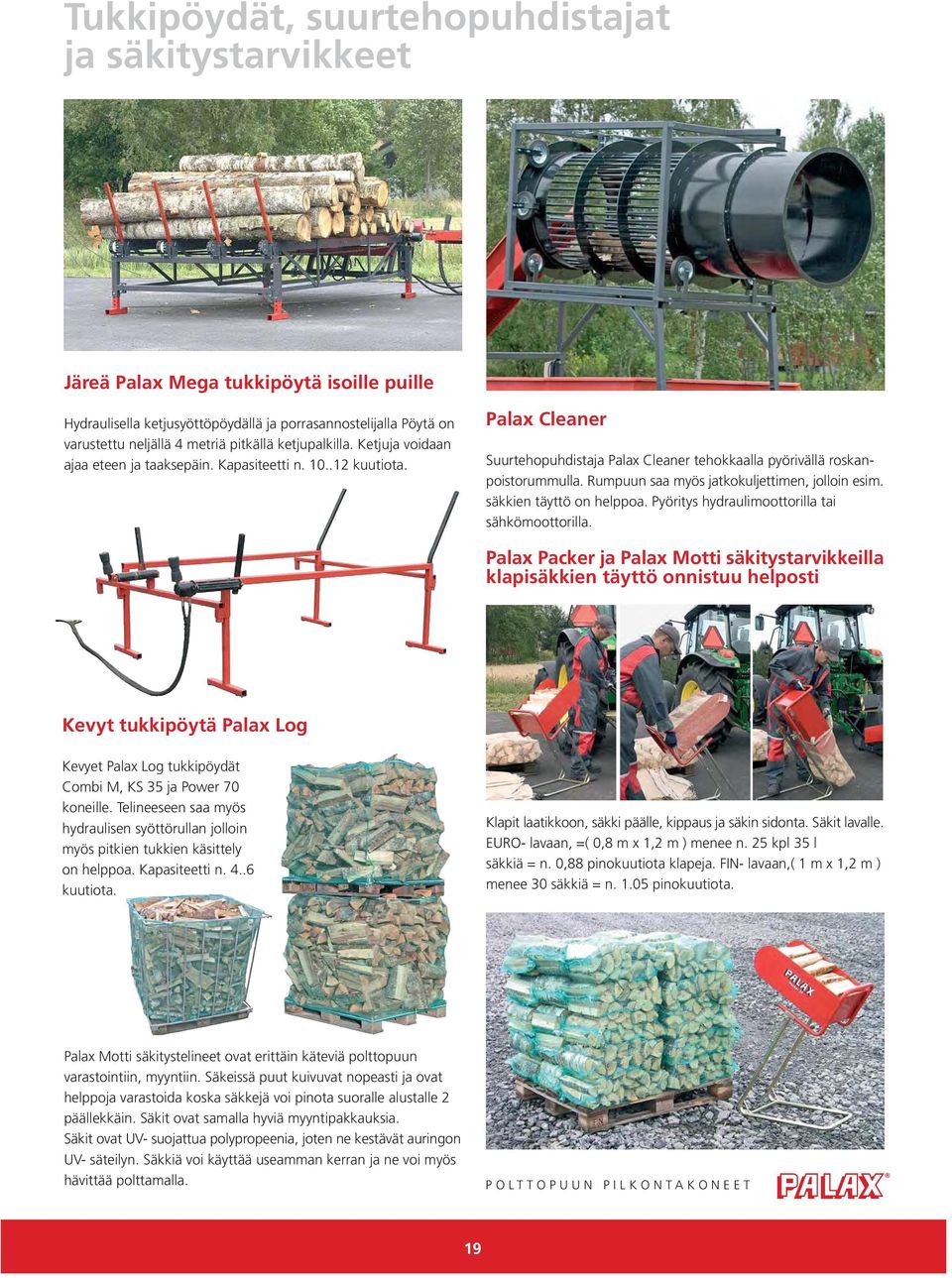

6 Tukkipöydät, suurtehopuhdistajat ja säkitystarvikkeet Järeä Palax Mega tukkipöytä isoille puille Hydraulisella ketjusyöttöpöydällä ja porrasannostelijalla Pöytä on varustettu neljällä 4 metriä pitkällä ketjupalkilla. Ketjuja voidaan ajaa eteen ja taaksepäin. Kapasiteetti n kuutiota. Palax Cleaner Suurtehopuhdistaja Palax Cleaner tehokkaalla pyörivällä roskanpoistorummulla. Rumpuun saa myös jatkokuljettimen, jolloin esim. säkkien täyttö on helppoa. Pyöritys hydraulimoottorilla tai sähkömoottorilla. Palax Packer ja Palax Motti säkitystarvikkeilla klapisäkkien täyttö onnistuu helposti Kevyt tukkipöytä Palax Log Kevyet Palax Log tukkipöydät Combi M, KS 35 ja Power 70 koneille. Telineeseen saa myös hydraulisen syöttörullan jolloin myös pitkien tukkien käsittely on helppoa. Kapasiteetti n kuutiota. Klapit laatikkoon, säkki päälle, kippaus ja säkin sidonta. Säkit lavalle. EURO- lavaan, =( 0,8 m x 1,2 m ) menee n. 25 kpl 35 l säkkiä = n. 0,88 pinokuutiota klapeja. FIN- lavaan,( 1 m x 1,2 m ) menee 30 säkkiä = n pinokuutiota. Palax Motti säkitystelineet ovat erittäin käteviä polttopuun varastointiin, myyntiin. Säkeissä puut kuivuvat nopeasti ja ovat helppoja varastoida koska säkkejä voi pinota suoralle alustalle 2 päällekkäin. Säkit ovat samalla hyviä myyntipakkauksia. Säkit ovat UV- suojattua polypropeenia, joten ne kestävät auringon UV- säteilyn. Säkkiä voi käyttää useamman kerran ja ne voi myös hävittää polttamalla. 19

7 Valmistaja: Myynti: Lahdentie 9, YLISTARO Puh. (06) , Fax (06)
