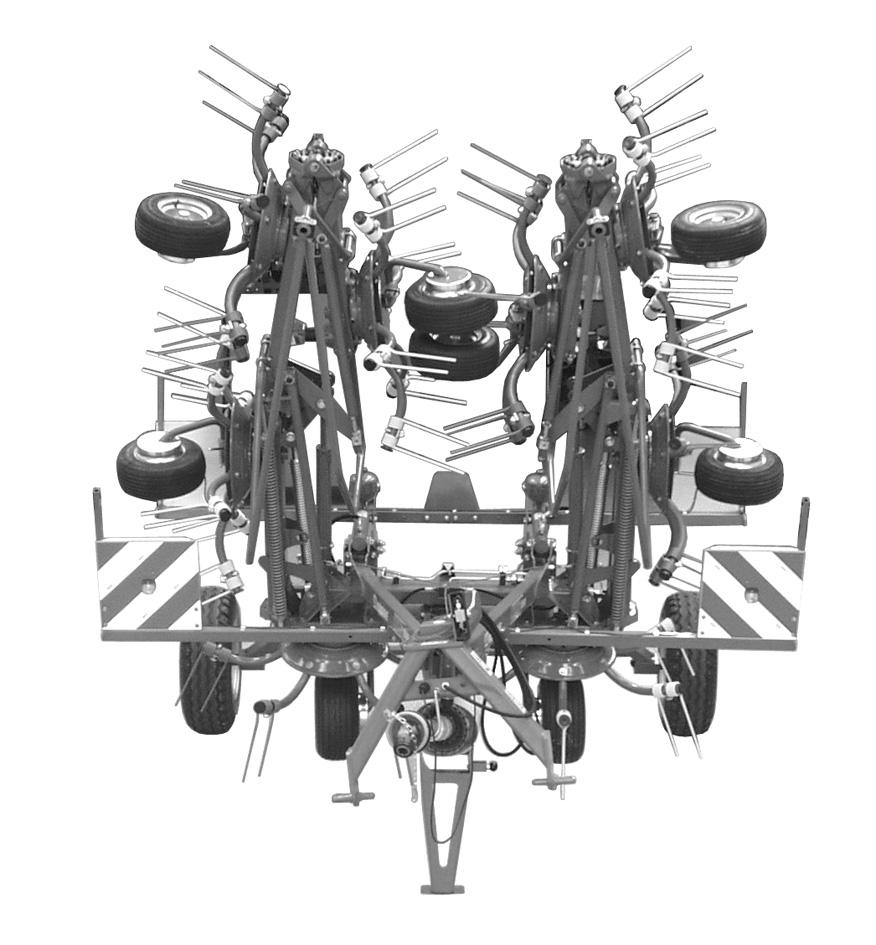

1 Pöyhin KWT 7.8 / 6x7 KWT 8.8 / 8 (alk. konenro ) Käyttöohje FI

2 EU-vaatimustenmukaisuusvakuutus EY-direktiivin 98/37/EY mukaan Me, Maschinenfabriken Bernard Krone GmbH Heinrich-Krone-Str. 0, D Spelle vakuutamme omalla vastuullamme, että tuote Krone-pyöröpöyhin Tyypit: KWT 7.8/6x7; KWT 8.8/8 jota tämä vakuutus koskee, vastaa EY-direktiivin 98/37/EY mukaisia turvallisuus- ja terveysvaatimuksia. Spelle, (Tri.-ins. Josef Horstmann, toimitusjohtaja) (ppa. tri.-ins. Klaus Martensen, suunnittelu- ja tuotekehityspäällikkö) Hyvä asiakas, olet täten saanut ostamasi KRONE -tuotteen käyttöohjeen. Tämä käyttöohje sisältää tärkeitä tietoja koskien koneen asianmukaista käyttöä ja turvallista ohjausta. Voit tilata uuden käyttöohjeen, jos satut kadottamaan käyttöohjekirjan tai se likaantuu käyttökelvottomaksi. Ilmoita tilausta tehdessäsi kääntöpuolella mainitut numerotiedot.

3 Johdanto Hyvä asiakas! Hankkiessasi uuden KRONE-pyöröpöyhimen olet saanut laatutuotteen. Kiitämme Krone-tehdasta kohtaan osoittamastasi luottamuksesta. Tutustu pyöröpöyhimen käyttöohjeeseen huolellisesti ennen koneen käyttöä, jotta voit hyödyntää sitä parhaalla mahdollisella tavalla. Käyttöohje on jäsennelty siten, että siitä selviävät kuhunkin työvaiheeseen tarvittavat toimet. Käyttöohje sisältää tarkat ohjeet ja tiedot koneen huollosta, turvallisesta käyttötavasta ja työmenetelmistä, erityisistä turvatoimenpiteistä ja saatavista lisävarusteista. Näiden ohjeiden ja tietojen noudattaminen on välttämätöntä, tärkeää ja hyödyllistä pyöröpöyhimen käyttöturvallisuuden, luotettavuuden ja arvon säilymisen vuoksi. Huomaa: Käyttöohje on osa konettasi. Käytä konetta vasta perehtymisen jälkeen ja tämän ohjeen mukaisesti. Noudata ehdottomasti turvallisuusohjeita! Noudata myös konetta koskevia tapaturmanehkäisymääräyksiä ja muita yleisesti hyväksyttyjä turvallisuusteknisiä, työterveyttä ja tieliikennettä koskevia sääntöjä. Kaikki tässä käyttöohjeessa esitetyt ohjeet, kuvat ja tekniset tiedot vastaavat ohjekirjan painohetken tilannetta. Valmistaja pidättää itsellään oikeuden muuttaa koneen rakennetta siitä ennalta ilmoittamatta. Voit tilata uuden käyttöohjeen, jos satut kadottamaan käyttöohjekirjan tai se likaantuu käyttökelvottomaksi. Ilmoita tilausta tehdessäsi kääntöpuolella mainitut numerotiedot. Toivotamme menestystä KRONE-koneen käytössä. Maschinenfabrik Bernard Krone GmbH Spelle

4 Johdanto Muistiinpanot

5 Sislt Yleistä...I -. Käyttötarkoitus...I -. Tekniset tiedot...i -.. Valmistajan osoite...i -.. Vaatimustenmukaisuusvakuutus...I -..3 Merkinnät...I -..4 Tiedustelut ja varaosien tilaaminen...i -..5 Tarkoituksenmukainen käyttö...i -..6 Yleiset tekniset tiedot...i - Turvallisuus...II -. Ohjekirjan merkinnät... II -. Tarkoituksenmukainen käyttö...ii -.3 Turvallisuus- ja tapaturmanehkäisymääräykset... II -.3. Hinattavat työkoneet... II -.3. Voimanottoakselin käyttö... II Hydrauliikkajärjestelmä... II Renkaat... II Huolto... II Pyöröpöyhimen varoitusmerkkien sijainti ja selitys... II -4.4 Johdanto... II Yleisten ohjetarrojen sijainti koneessa... II -6 3 Käyttöönotto...III - 3. Erikoiset turvaohjeet... III - 3. Traktorin ja pöyhimen valmistelut... III Säilytysvahan poistaminen piikeistä... III Pidikkeen asentaminen traktoriin... III Nivelakselin asennus pöyhimeen... III Asennus traktoriin... III Nivelakseli... III Nivelakselin pituuden sovitus... III Hydrauliikka... III Erikoiset turvaohjeet... III Kuljetuslukitus... III Valot... III Varoituslaitteet... III Vaihto kuljetusasennosta työasentoon... III Ulompien roottoreiden laskeminen alaspäin... III Vaihto työasennosta kuljetusasentoon... III Pyöröpöyhimen irrotus... III -8

6 4 Asetukset... IV - 4. Erikoiset turvaohjeet... IV - 4. Roottorien pyöhintäkulman säätö... IV Kierrosluvut... IV Roottoripiikkien korkeudensäätö... IV Pientareen pöyhinnän ohjaus... IV Piikkien säätö... IV Varsien liikealueen säätö... IV Sisävarren ja välivarren saranakohdan etäisyyden säätö (KWT 7.8/6x7; KWT 8.8/6)... IV Kytkintankojen säätö... IV Ohjausvivuston vetojousen säätö... IV -6 5 Hoito ja huolto... V - 5. Erikoiset turvaohjeet... V - 5. Yleistä... V Hydrauliikka... V Haydrauliikkakaavio... V Renkaat... V Lukituskoukun säätö... V Kannatinpyörästön nostoajankohdan säätö... V Voitelu... V Vaihteistojen täytösmäärät ja voiteluainesuositukset... V Pyöröpöyhimien voitelukohdat... V Voitelukaavio... V -5 6 Käytöstä poistaminen... VI - 6. Turvaohjeet... VI - 6. Yleistä... VI - 7 Uuden käyttökauden alkaessa... VII -

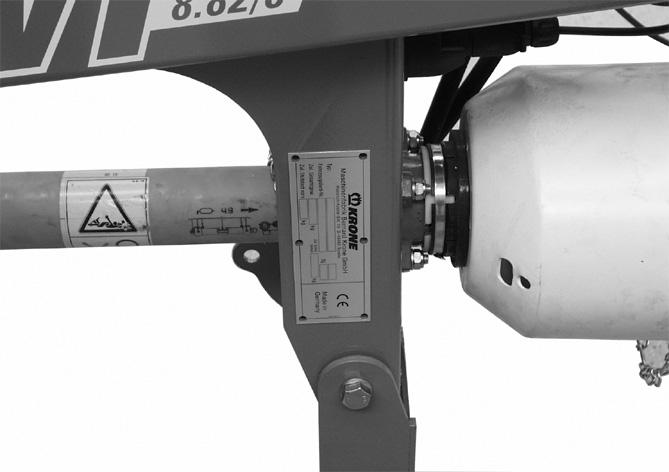

7 Yleistä Yleistä Tämä käyttöohje sisältää perusohjeet koneen käyttökuntoon laittamisesta, sen käytöstä ja huollosta. Koneen käyttäjän tulee ehdottomasti perehtyä käyttöohjeisiin ennen koneen käyttöönottoa ja käyttöä. Käyttöohjekirjan tulee aina olla koneen käyttäjän saatavilla...3 Merkinnät Koneen tiedot löytyvät tyyppikilvestä. Noudata turvallisuutta koskevan kappaleen yleisiä turvaohjeita sekä muualla ohjekirjassa annettuja erityisiä turvaohjeita.. Käyttötarkoitus Pyöröpöyhin on tarkoitettu niitetyn korsirehun pöyhintään, kääntämiseen ja karhon levittämiseen.. Tekniset tiedot.. Valmistajan osoite Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Str. 0 D Spelle Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Strasse 0 D Spelle (Gemany) Puhelin: /935-0 Faksi: / Sähköposti: info-ldm@krone.de Made in Germany KWT Vaatimustenmukaisuusvakuutus EY-direktiivin mukainen vaatimustenmukaisuusvakuutus. Katso kansilehden sisäpuoli. Tyyppi Koneen-nro Valmistusvuosi Konekilpi on koneen virallinen valmistustodistus. Sitä ei saa muuttaa tai poistaa...4 Tiedustelut ja varaosien tilaaminen Konetta koskevissa tiedusteluissa ja varaosatilauksissa on ilmoitettava aina koneen tyyppi, valmistusnumero ja valmistusvuosi. Jotta tiedot olisivat aina käytettävissäsi, suosittelemme kirjoittamaan ne ylempänä oleviin kenttiin. Alkuperäisvaraosat ja valmistajan hyväksymät lisävarusteet ovat turvallisia. Muiden osien käyttö voi aiheuttaa valmistajan takuu- ja vastuuvelvollisuuden raukeamisen. I -

8 Yleistä..5 Tarkoituksenmukainen käyttö Pyöröpöyhin on tarkoitettu ainoastaan normaaliin maatalouskäyttöön (tarkoituksenmukainen käyttö). Muuta käyttöä ei katsota tarkoituksenmukaiseksi. Muusta kuin tarkoituksenmukaisesta käytöstä aiheutuvat vahingot eivät kuulu valmistajan vastuun piiriin, vaan vastuu on yksinomaan käyttäjän. Tarkoituksenmukaiseen käyttöön kuuluu myös valmistajan antamien käyttö-, huolto- ja kunnossapitomääräyksien noudattaminen...6 Yleiset tekniset tiedot Ulommat roottorit on aina asennettava kuljetusasentoon ennen maantieajoa. Tyyppi KWT 7.8/6x7 KWT 8.8/8 Työleveys [mm] Roottorien lukumäärä 6 8 Piikkivarsia roottoria kohti 7 6 Työsaavutus [n. ha/h] 7,8 8,8 Kuljetusleveys [mm] 980 Korkeus pysäköitäessä [mm] Tehontarve [kw/hv] 37/50 Suurin sall. hydraulipaine 00 bar Voimanottoakselin kierrosluku [maks. /min] 540 Paino [kg] Samanarvoinen jatkuva äänitaso Renkaat Pientareen pöyhinnän ohjaus [hydr.] alle 70 db(a) 6 x (8/8.50x8 vain kesk.) vakiovaruste Pöyhintäkulman säätö 3-9 Ylimäär. piikin varmistimet Valaistusjärjestelmä erikoisvaruste V I -

9 Turvallisuus. Ohjekirjan merkinnät Tässä ohjekirjassa on merkitty varoitusmerkeillä turvallisuutta koskevat ohjeet, joiden huomioimatta jättäminen voi aiheuttaa vaaraa henkilöille. Varoitusmerkki standardin DIN W9 mukaan Yleiset toimintaohjeet on merkitty seuraavalla symbolilla: Suoraan koneeseen kiinnitetyt ohjeet/merkit on ehdottomasti huomioitava ja pidettävä luettavassa kunnossa.. Tarkoituksenmukainen käyttö Pyöröpöyhin on tarkoitettu ainoastaan normaaliin maatalouskäyttöön (tarkoituksenmukainen käyttö). Muuta käyttöä ei katsota tarkoituksenmukaiseksi. Muusta kuin tarkoituksenmukaisesta käytöstä aiheutuvat vahingot eivät kuulu valmistajan vastuun piiriin, vaan vastuu on yksinomaan käyttäjän. Tarkoituksenmukaiseen käyttöön kuuluu myös valmistajan antamien käyttö-, huolto- ja kunnossapitomääräyksien noudattaminen. Pyöröpöyhintä käyttävän, huoltavan ja korjaavan henkilön tulee perehtyä koneen käyttöön ja tiedostaa mahdolliset vaaratilanteet. Yksiselitteisiä tapaturmantorjuntamääräyksiä sekä muita yleisesti hyväksyttyjä turvallisuusteknisiä, työterveys- ja tieliikennesääntöjä on noudatettava. Koneen omavaltaiset muutokset sulkevat valmistajan vastuun pois niistä johtuvista vahingoista. Turvallisuus Ennen ajamista julkisilla teillä ja aina ennen käyttöönottoa on tarkastettava pöyhimen ja traktorin liikenne- ja käyttöturvallisuus!.3 Turvallisuus- ja tapaturmanehkäisymääräykset. Käyttöohjeen ohjeiden lisäksi on noudatettava kaikkia yleisesti voimassa olevia turvallisuus- ja tapaturmanehkäisymääräyksiä.. Koneeseen kiinnitetyt varoitus- ja ohjekilvet antavat tärkeitä ohjeita koneen turvallisesta käytöstä. Niiden noudattaminen on tärkeää oman turvallisuutesi vuoksi! 3. Yleisellä tiellä ajaessasi noudata kaikkia voimassa olevia määräyksiä. 4. Tutustu tarkoin koneen kaikkiin osiin, hallintalaitteisiin ja toimintaan ennen kuin aloitat työskentelyn. Työn aikana on liian myöhäistä! 5. Koneen käyttäjän tulee käyttää vain hyvin istuvia vaatteita. Vältä löysiä vaatteita. 6. Pidä kone puhtaana, jotta vältät palovaaran. 7. Ennen liikkeelle lähtöä ja koneen käyttöä on varmistettava, ettei lähettyvillä ole ketään (varsinkaan lapsia)! Huolehdi riittävästä näkyvyydestä! 8. Kukaan ei saa oleskella työkoneen päällä työskentelyn tai kuljetusajon aikana. 9. Kytke kone traktoriin ohjeiden mukaisesti ja vain tähän tarkoitukseen suunniteltuja kiinnikkeitä käyttäen! 0. Kytkiessäsi työkonetta traktoriin ja irrottaessasi sitä aseta tukijalka oikeaan asentoon.. Ole varovainen, kun irrotat tai kiinnität työkoneita traktoriin!. Kiinnitä lisäpainot aina ohjeiden mukaisesti niitä varten varattuihin kiinnityskohtiin! 3. Ota huomioon sallitut akselipainot, kokonaispainot ja kuljetusmitat. 4. Tarkasta ja asenna kuljetusta varten tarvittavat varusteet kuten valot, varoituslaitteet ja turvalaitteet! II -

10 Turvallisuus 5. Koneiden hallintalaitteet (köydet, ketjut, tangot jne.) on sijoitettava siten, että ne eivät aiheuta tahattomia liikkeitä koneen kuljetus- ja työasennossa. 6. Yleisellä tiellä kuljetusta varten kone on asennettava määräysten mukaiseen asentoon ja varmistettava valmistajan ohjeiden mukaan. 7. Älä koskaan poistu kuljettajan paikalta ajon aikana! 8. Valitse ajonopeus aina ympäristön olosuhteiden mukaiseksi. Ajaessasi ylämäkeen, alamäkeen tai rinteen suuntaisesti, vältä äkillisiä käännöksiä! 9. Hinattavat tai nostolaitteeseen kiinnitetyt työkoneet ja lisäpainot vaikuttavat traktorin ajo-ominaisuuksiin, ohjautuvuuteen ja jarrujen toimintaan. Tämän vuoksi on tärkeää, että on aina käytettävissä riittävä ohjautuvuus ja jarrutettavuus. 0. Ajaessasi mutkissa on huomioitava laitteen sivuylitykset sekä ulkokaarteen suuntaan vaikuttava keskipakoisvoima.. Ennen koneen käyttöä varmista, että kaikki suojukset on asennettu paikalleen suojaavaan asentoon.. Oleskelu koneen työskentelyalueella on kielletty. 3. Oleskelu koneen kääntymisalueella on kielletty. 4. Hydraulilaitteita saa käyttää vain, kun kukaan ei oleskele koneen kääntymisalueella! 5. Osissa, joita käyttää ulkoinen käyttövoima (esim. hydrauliikka), saattaa aiheutua puristumis- ja leikkautumisvaara! 6. Laske työkone maahan, pysäytä traktorin moottori ja vedä virta-avain virtalukosta, kun poistut traktorin ohjaamosta! 7. Kukaan ei saa oleskella traktorin ja laitteen välissä ilman, että ajoneuvon paikallaan pysyminen on varmistettu seisontajarrulla ja/tai aluskiiloilla!.3. Hinattavat työkoneet. Varmista, ettei työkone pääse liikkumaan itsestään.. Ota huomioon suurimmat sallitut kuormitukset traktorin vetokytkimelle, vetokoukulle ja vetovarsille! 3. Ota huomioon tarvittavat liikevarat kytkiessäsi työkonetta traktoriin!.3. Voimanottoakselin käyttö. Käytä vain valmistajan hyväksymiä nivelakseleita.. Nivelakselin suojusputken ja -suppilon sekä traktorin voimanottoakselin suojuksen on aina oltava asennettuna paikalleen. Suojusten on oltava hyvässä kunnossa! 3. Varmista, että nivelakselien suojusputket ovat kohdallaan kuljetus- ja työasennossa! 4. Nivelakselien asennus ja irrotus on sallittua vain, kun traktorin voimanotto on kytketty pois päältä, moottori pysäytetty ja virta-avain poistettu virtalukosta! 5. Käytettäessä nivelakseleita ylikuormitus- tai vapaakytkimillä, joita ei peitetä traktorin suojalaitteella, on asennettava ylikuormitus- tai vapakäyntikytkimet laitteen puolelle! 6. Huolehdi aina nivelakselin oikeasta asennuksesta ja varmistuksesta! 7. Estä nivelakselin suojuksen pyöriminen kiinnittämällä ketjut paikoilleen! 8. Varmista ennen voimanottoakselin kytkemistä, että traktorin valittu voimanottoakselin kierrosluku sopii laitteen sallitun kierrosluvun kanssa yhteen! 9. Ennen voimanottoakselin päällekytkemistä on varmistettava, ettei kukaan oleskele laitteen vaaraalueella! 0. Älä kytke voimanottoakselia päälle, kun moottori on pysähdyksissä!. Työskenneltäessä voimanottoakselilla kukaan ei saa oleskella pyörivän voimanotto- tai nivelakselin alueella.. Kytke voimanottoakseli aina pois päältä, kun esiintyy liian suuria kulmia ja väliottoakselia ei tarvita! 3. Huomio! Koneen osat saattavat jatkaa pyörimistään vielä senkin jälkeen, kun voimanottoakseli on kytketty pois päältä! Älä mene tällöin liian lähelle konetta. Varmista, että kone on täysin pysähdyksissä ennen minkään työn aloittamista sen parissa. 4. Ennen voimanottoa käyttävän työkoneen tai nivelakselin puhdistusta, voitelua ja säätöä on kytkettävä voimanottoakseli pois päältä, pysäytettävä moottori ja vedettävä virta-avain pois virtalukosta! II -

11 Turvallisuus 5. Irtikytketty nivelakseli on laskettava sitä varten tarkoitetun pidikkeen päälle! 6. Nivelakselin irrottamisen jälkeen on asetettava suojus voimanottoakselin tyngän päälle! 7. Vauriot on korjattava heti ennen kuin työkonetta käytetään uudelleen!.3.3 Hydrauliikkajärjestelmä. Hydraulijärjestelmässä on korkea paine!. Liittäessäsi hydraulisylintereitä ja -moottoreita varmista, että hydrauliletkujen kytkentä tehdään oikein ja asianmukaisesti. 3. Kytkettäessä hydrauliletkuja traktorin hydrauliikkaan on varmistettava, että traktorin ja koneen hydrauliikka on paineeton! 4. Merkitse traktorin ja koneen hydrauliliitokset niin, että virheelliset kytkennät vältetään. Jos liitännät on yhdistetty väärin toiminta on päinvastainen (esim. nosto/lasku) - tapaturmavaara! 5. Tarkista hydrauliletkut säännöllisin välein ja vaihda ne, jos ne ovat vaurioituneet tai vanhentuneet! Vaihtoletkujen on vastattava laitteen valmistajan teknisiä vaatimuksia. 6. Etsiessäsi vuotoja käytä asiaankuuluvia apuvälineitä. Loukkaantumisvaara! 7. Kovalla paineella vuotavat nesteet (hydrauliöljy) saattavat rikkoa ihon ja aiheuttaa vakavan loukkaantumisen! Vamman sattuessa ota heti yhteys lääkäriin! Tulehdusvaara!.3.5 Huolto. Koneen kunnostus, huolto, puhdistus sekä toimintahäiriöiden korjaus ovat sallittuja vain, kun käyttökoneisto on kytketty pois toiminnasta ja moottori pysäytetty. - Poista virta-avain virtalukosta!. Tarkista kaikkien mutterien ja pulttien kireys säännöllisesti ja kiristä niitä tarvittaessa! 3. Tue kone kunnolla paikalleen ennen kuin aloitat huoltotöitä ylös nostetun koneen alla. 4. Vaihdettaessa osia, joissa on teräviä reunoja, on käytettävä sopivia työkaluja ja käsineitä. 5. Hävitä käytetty öljy, rasva ja käytetyt suodattimet asianmukaisesti. 6. Ennen sähkölaitteisiin liittyviä töitä on ehdottomasti katkaistava virran syöttö! 7. Jos turvalaitteet ovat alttiita kulumiselle, ne on tarkastettava säännöllisesti ja vaihdettava ajoissa uusiin. 8. Ennen traktorin ja työkoneen sähköhitsaukseen ryhtymistä on irrotettava akun ja laturin johdot! 9. Käytettävien varaosien on vastattava vähintään koneen valmistajan teknisiä vaatimuksia. Tämä on taattua käytettäessä alkuperäisvaraosia! 0. Käytä paineakun täyttöön vain typpikaasua räjähdysvaara! 8. Ennen hydrauliikkalaitteiden parissa työskentelyä päästä järjestelmä paineettomaksi ja pysäytä moottori!.3.4 Renkaat. Työskennellessäsi renkaiden parissa varmista, että työkone on laskettu turvalliseen paikkaan ja tuettu kunnolla paikalleen jarrukiiloilla.. Pyörien ja renkaiden asennus edellyttää riittävää kokemusta. Siinä on käytettävä tähän työhön tarkoitettuja asennustyökaluja ja välineitä. 3. Pyöriä ja renkaita saa korjata vain työn hallitseva, ammattitaitoinen henkilö, jolla on käytössään oikeat työkalut. 4. Tarkasta ilmanpaine säännöllisesti. Pidä renkaissa ohjeiden mukainen ilmanpaine! II - 3

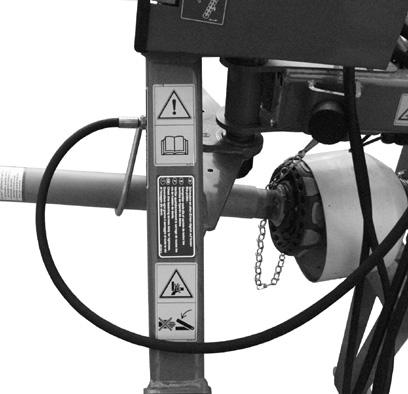

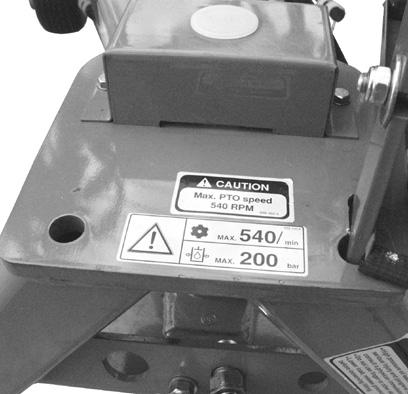

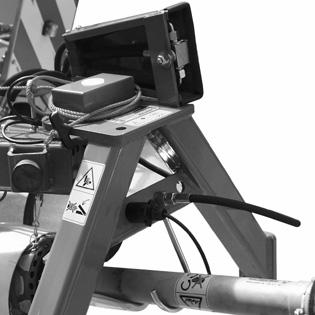

12 Turvallisuus.4 Johdanto KRONE -pöyhin on varustettu kaikilla turvalaitteilla (suojalaitteilla). Koneen kaikkia vaarakohtia ei voida suojata kokonaan koneen toimintakyvyn säilyttämiseksi. Koneeseen on kiinnitetty varoitusmerkkejä, jotka kiinnittävät huomiota jäljelle jääviin vaaratekijöihin. Varoitukset on esitetty ns. varoitusmerkintöinä. Seuraavassa esitetään tärkeitä ohjeita varoituksien sijainnista ja merkityksestä. Tutustu varoitusmerkintöjen tarkoitukseen. Merkin vieressä oleva teksti ja sen kiinnityspaikka koneessa selventävät varoituksen merkitystä..4. Pyöröpöyhimen varoitusmerkkien sijainti ja selitys KWT88800_ Voimanottoakselin kierrosluku ei saa ylittää 540 r/min! Hydraulijärjestelmän käyttöpaine ei saa ylittää 00 bar. Til.nro (x) MAX. 540/min MAX. 00 bar Lue käyttöohje Niitä on noudatettava. Til.nro (x) II - 4

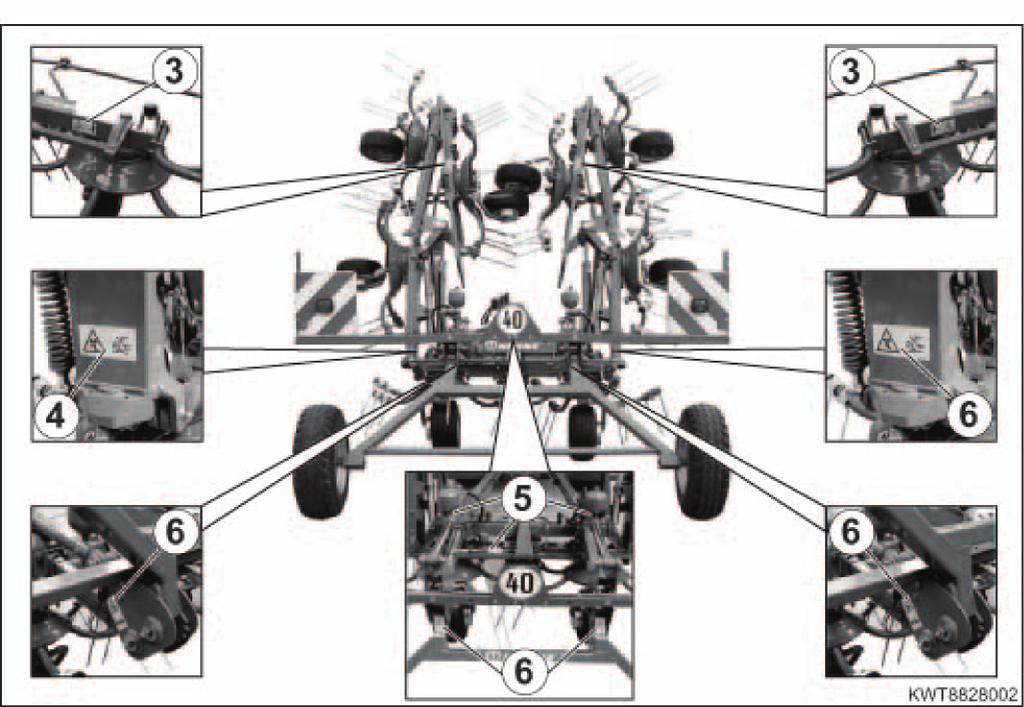

13 Turvallisuus Vaara kääntöalueella 4 Älä mene työkoneiden kääntöalueelle. Til.nro (x) Til.nro (x) 5 Paineakku on täytetty paineenalaisella kaasulla ja öljyllä. Irrotuksessa ja korjaustöissä on aina noudatettava ohjekirjassa annettuja määräyksiä. Til.nro (3x) 6 Puristumisvaara! Älä koske vaara-alueelle niin kauan kuin siellä olevat osat voivat liikkua. Til.nro (6x) II - 5

14 Turvallisuus.4. Yleisten ohjetarrojen sijainti koneessa KWT II - 6

15 Turvallisuus (x) (KWT 7.8/6x7) (x) (KWT 8.8/8) (5x) (x),0,5 bar,5 bar (x) (8x) (4x) (3x) KWT 7.8/6x7 (4x) KWT 8.8/ (3x) KWT 7.8/6x7 (4x) KWT 8.8/ (x) km/h (x) km/h (x) (x) II - 7

16 II - 8 Turvallisuus

17 Käyttöönotto 3 Käyttöönotto 3. Erikoiset turvaohjeet Pyöröpöyhimen hoito-, huolto-, korjaus- ja asennustöiden ajaksi on ehdottomasti kytkettävä traktorin voimanottoakseli pois toiminnasta. Pysäytä moottori ja poista virta-avain virtalukosta. Varmista, että traktori ja pyöröpöyhin eivät pääse liikkumaan itsestään. Suurin sallittu voimanoton kierrosluku on 540 r/min. Kytke hallintanarut, vaijerit, hydrauliletkut ja kaapelit siten, että ne eivät koske traktorin pyöriin eikä niitä voi käyttää tahattomasti. Kukaan ei saa olla traktorin ja pyöröpöyhimen välissä, kun konetta nostetaan tai lasketaan. Puristumisvaara! Varmista, ettei roottorien kääntöalueella ole ketään, kun lasket ulompia roottoreita alas. Tapaturmavaara! Varmistaudu, ettei kukaan ole liian lähellä pyöröpöyhintä, kun kytket voimanottoakselin päälle. Tapaturmavaara! Tarkista, että kaikki suojalaitteet ovat asianmukaisesti paikoillaan sekä käytön aikana että ajettaessa yleisillä teillä. Kiinnitä valaistus ja tarkasta sen toiminta. Älä poistu traktorin ohjaamosta pyöröpöyhimen käytön aikana. Hydrauliikkajärjestelmän turvaohjeet Hydrauliikkajärjestelmässä on korkea paine! Kovalla paineella ulostuleva hydrauliöljy saattaa aiheuttaa vakavan loukkaantumisen. Vamman sattuessa ota heti yhteys lääkäriin. Tulehdusvaara! Tarkista hydrauliletkut säännöllisin välein ja vaihda ne, jos ne ovat vaurioituneet tai vanhentuneet. Käytä vain valmistajan tekniset vaatimukset täyttäviä vaihtoletkuja. (Käytä vain alkuperäisiä varaosia!) Kytkettäessä hydrauliletkuja on varmistettava, että hydraulijärjestelmä ei ole paineistettu traktorin eikä koneen puolella. 3. Traktorin ja pöyhimen valmistelut 3.. Säilytysvahan poistaminen piikeistä Ennen ensimmäistä käyttöönottoa on säilytysvaha poistettava piikeistä (). KWT8880 III -

18 Käyttöönotto 3.. Pidikkeen asentaminen traktoriin Kiinnikettä traktoriin asentaessasi kiinnitä huomiota siihen, että kuljettaja yltää valintavipuun kunnolla ja että hydrauliletkut (3) ovat riittävällä etäisyydellä kuljettajasta. Letkuja ei saa viedä ohjaamoon. Kiinnitä tarvittaessa hydrauliikan valintavivun () kiinnike () traktoriin. Varmista, etteivät hydrauliletkut kiristy liikaa tai jää puristuksiin noston ja laskun aikana. Traktorin vetovarsien () täytyy olla samalla korkeudella. Estä vetovarsien sivuttaiset liikkeet tuilla tai ketjuilla (). 3 KW KWT Nivelakselin asennus pöyhimeen Työnnä nivelakseli (3) laajakulmalla () pöyhimen väliottoakselin tyngän () päälle. 3 Huomioi nivelakselin päällä oleva merkintä (nuoli ja traktori). 3.4 Asennus traktoriin KWT004 Asennuksen aikana kukaan ei saa oleskella traktorin ja koneen välissä. Kytke vetovarsi pöyhimeen Nosta pöyhintä hieman. Irrota tappi (). Käännä tukijalka () ylös asentoon "3" ja kiinnitä se tapilla (). Kiinnitä kuljetuslukituksen ohjausköysi traktoriin. 3 KWT00 III -

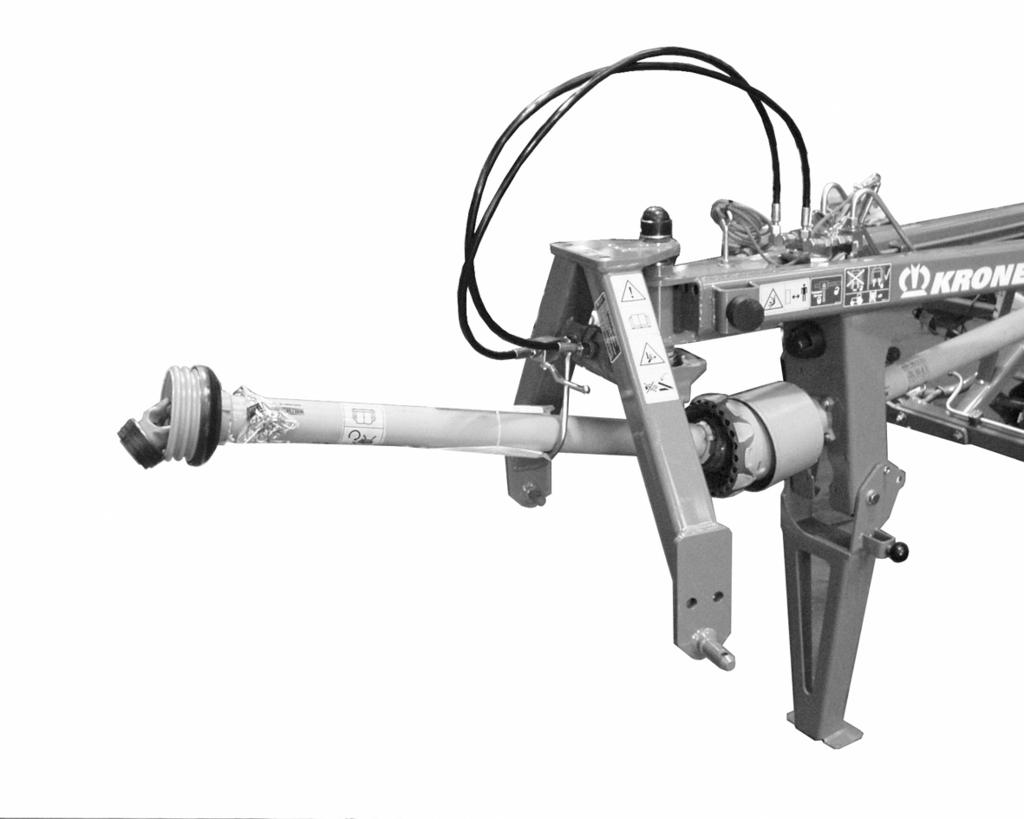

19 Käyttöönotto 3.5 Nivelakseli Sammuta moottori pöyhimen yhteenkytkemisen jälkeen. Poista virtaavain virtalukosta. Varmista, ettei traktori lähde liikkeelle itsestään. Käännä nivelakseli pidin () ylöspäin Työnnä nivelakseli () väliottoakselin tyngän päälle Estä nivelakselin suojan mukana pyöriminen pidätinketjulla 3.6 Nivelakselin pituuden sovitus KWT Vedä nivelakselin puolikkaat irti toisistaan. Kiinnitä puolikkaat () ja () traktoriin ja työkoneeseen. Aseta pöyhin nivelakselille lyhyempään asentoon. (kolmipistekiinnitys ääriasennossa) Tarkemmat ohjeet löydät nivelakselin valmistajan toimittamasta käyttöohjeesta. 3.7 Hydrauliikka 3.7. Erikoiset turvaohjeet Kytkettäessä hydrauliletkuja traktorin hydrauliikkaan on varmistettava, että järjestelmä ei ole paineistettu traktorin eikä koneen puolelta. Etsiessäsi vuotoja käytä asiaankuuluvia apuvälineitä ja suojalaseja. Loukkaantumisvaara! Kovalla paineella vuotavat nesteet (hydrauliöljy) saattavat rikkoa ihon ja aiheuttaa vakavan loukkaantumisen! Vamman sattuessa ota heti yhteys lääkäriin! Tulehdusvaara. Traktorissa tulee olla pyöröpöyhimen käyttöä varten yksi yksitoiminen hydrauliikan ohjausventtiili. Paine on poistettava ennen letkujen irrottamista ja hydrauliikkajärjestelmälle suoritettavia toimenpiteitä. Tarkista hydrauliletkut säännöllisin välein ja vaihda ne, jos ne ovat vaurioituneet tai vanhentuneet! Vaihtoletkujen on vastattava laitteen valmistajan teknisiä vaatimuksia. KWT Ota käyttö () konepidikkeestä (4) ja työnnä se traktorissa olevaan pidikkeeseen. Ota hydrauliikkaletku () konepidikkeestä (3) ja liitä se yksitoimiseen ohjauslaitteeseen. Ennen pikaliittimien kytkentää varmista, että ne on puhtaat ja kuivat. Lika aiheuttaa vuotoja ja vaurioita! 3 4 KWT III -3

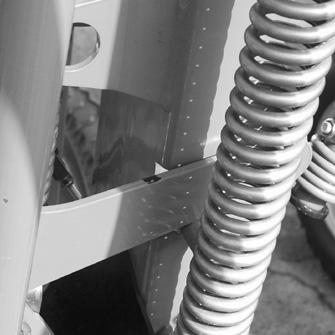

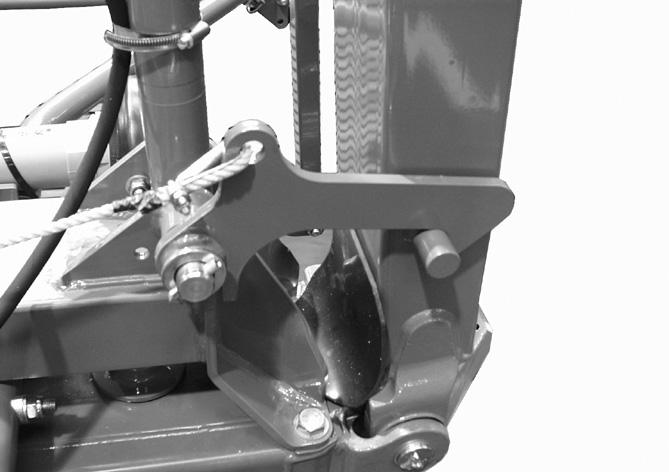

20 Käyttöönotto 3.8 Kuljetuslukitus Pyöröpöyhimessä on mekaaninen lukitusmahdollisuus (). Kiinnitä ohjausköysi () traktoriin. Varmista, että köysi ei joudu kosketuksiin traktorin pyörien kanssa. Huolehdi siitä, että kuljetuslukitus on aina kunnolla lukittunut, kun kone on kuljetusasennossa. Kuljetuslukitus () on lukittunut oikein, kun valkoinen tarra (3) ei enää näy traktoriin. Lukituskoukun () säätö on tarkistettava ennen käyttökauden alkua! Lukituskoukun () etäisyys tappiin () on oltava a = 3 mm (sylinterien ollessa sisäänvedettyinä). (Ks. myös luku Huolto ja hoito, "Lukituskoukun säätö") Valot Aina ennen ajoa julkisilla teillä on liitettävä valaistus ja tarkastettava sen toiminta. Pöyhin on varustettu kiinteästi asennetulla valaistusjärjestelmällä: takana kolmikammiovalot () varoituskilvissä () edessä valkoiset äärivalot (3) varoituskilvissä (4) KWT Varoituslaitteet Huolehdi varoitus- ja suojalaitteiden asianmukaisesta kunnosta. Vaihda vaurioituneet varoitustaulut ja suojalaitteet heti uusiin. 4 4 Varoitustaulut edessä (4) Varoitustaulut takana () KWT III -4

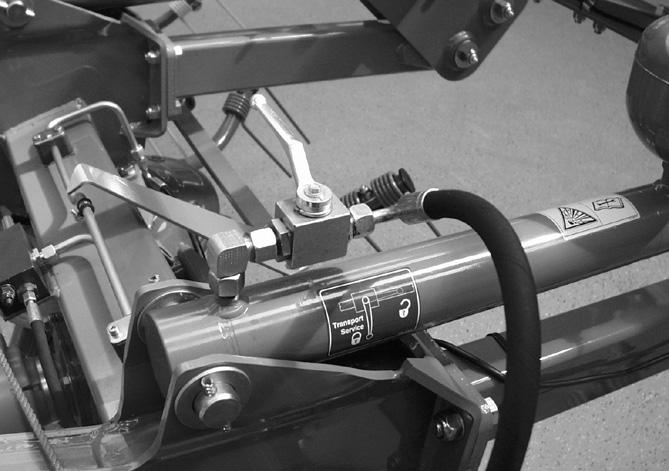

21 Käyttöönotto 3. Vaihto kuljetusasennosta työasentoon 3.. Ulompien roottoreiden laskeminen alaspäin A B Varmista, ettei ulompien roottorien kääntöalueella ole ketään, kun lasket roottoreita alas. Avaa sylinterissä oleva sulkuhana () (asento A= auki) Käännä ohjauksen (3) valintavipu () asentoon A. Käytä traktorin yksitoimista ohjausventtiiliä, jolloin hydraulisylintereihin tulee painetta. Tällöin lukitsimet (4) vapautuvat. Vedä lukituksen (4) vapauttimen köydestä (5). Pidä köysi kireällä. Laske ulompia roottoreita hitaasti alaspäin hydrauliikan ohjausventtiiliä käyttäen, kunnes pyörät ovat maassa. Käytä ohjausventtiilejä lisää, kunnes kuljetusalusta on käännetty kokonaan ylös. A 3 KWT88805 B Pidä ohjausventtiili työskentelyn aikana laskuasennossa. 5 KWT KWT88006 Vain KW 7.8/6 x 7 Käännä toisen roottorin kannatuspyörä () eteenpäin työasentoon. Kiinnitä se tapilla () ja sokalla. Tarkista jokaisen roottorin asento, kun käännät koneen työasentoon. (ks. luku Roottorien pyöhintäkulman säätö) KW670 III -5

22 Käyttöönotto 3. Vaihto työasennosta kuljetusasentoon Varmista, ettei ulompien roottorien kääntöalueella ole ketään. Tarkista turvalaitteiden, varoituskilpien ja valojen kunto ja toiminta ennen kuin ajat yleisille teille. A B Sylinterissä olevan sulkuhanan () on oltava auki (asento A= auki) Ojauksen (3) valintavivun () on oltava asennossa A. Laske kuljetusalusta ohjausventtiilin avulla kokonaan alas Käytä ohjausventtiilejä lisää ja nosta ulompia roottoreita, kunnes lukitsimet (4) ovat täysin lukkiutuneet. 3 KWT88805 Varmista, että kuljetuslukitus napsahtaa kunnolla paikoilleen eikä vapautusköysi (5) jää kireälle. Paineista roottorivarsien hydraulisylinterit aina ennen kuljetusta ja aseta sen jälkeen traktorin hydraulivipu vapaa-asentoon, jotta kannatinvarret eivät ole kuljetusasentolukon varassa. A B KWT88804 Sulje sylinterissä oleva sulkuhana () (asento B= kiinni) 4 5 KW88803 III -6

23 Käyttöönotto Vain KW 7.8/6 x 7 Ota koneen maksimileveys huomioon, kun ajat yleisille teille. Kuljetusleveyden pienentäminen (< 3 m): Käännä toisen roottorin kannatuspyörä (3) taaksepäin kuljetus asentoon. Kiinnitä se tapilla () ja sokalla (). 3 KW670 III -7

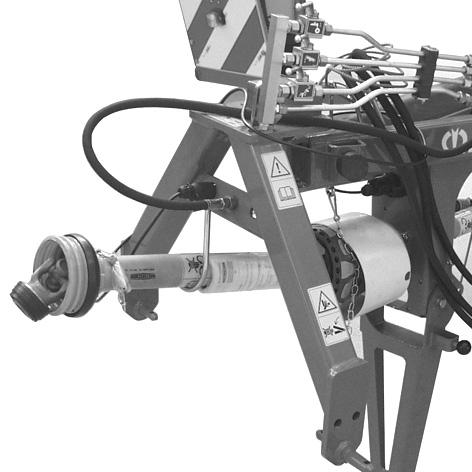

24 Käyttöönotto 3.3 Pyöröpöyhimen irrotus Pysäköi pyöröpöyhin kovalle ja tasaiselle alustalle. Varmista jarrukiiloilla, ettei pyöröpöyhin pääse liikkumaan itsestään. Kokoon taitetussa tilassa kuljetusalustan on sijaittava kuljetusasennossa. 3 Käännä edessä oleva tukijalka () asennosta (3) alas ja kiinnitä se tapilla (). Laske vetovarsi alas ja kytke se irti laitteesta. Kiinnitä kuljetuslukituksen ohjausköysi pyöröpöyhimeen. Hydrauliikka Laske paine ulos hydrauliikasta traktorin ja koneen puolella. Kytke liitosletku () irti traktorin pistorasiasta. Työnnä ohjaus () pidikkeeseen (3). Säilytä liitosletku () pitimessä (4). 4 3 KWT00 Nivelakseli KWT Sammuta moottori pöyhimen irtikytkemisen jälkeen. Irrota virta-avain. Varmista, ettei traktori lähde liikkeelle itsestään. Vedä nivelakseli () irti traktorin voimanottoakselista ja työnnä se kokonaan kokoon ja pidikkeeseen (). KWT III -8

25 Asetus 4 Asetukset 4. Erikoiset turvaohjeet Seuraavassa mainittuja asennustöitä saa suorittaa ainoastaan koneen ollessa pysähdyksissä. Pysäytä moottori ja poista virta-avain virtalukosta. Varmista, etteivät pyöröpöyhin ja traktori pääse liikkumaan itsestään! Tue traktorin hydrauliikkalaitteiden varassa oleva pyöröpöyhin siten, ettei se pääse vahingossa laskeutumaan! 4. Roottorien pyöhintäkulman säätö Roottorin piikkien pöyhintäkulma säädetään maanpinnan ja rehun ominaisuuksien mukaan. Säätö tehdään pöyhimen kannatuspyörillä. Ennen kuin muutat juoksupyörien asetuksia, varmista, että sylinterin () sulkuhana () on kiinni. B Pöyhintäkulman säädön perusta: A Loiva pöyhintäkulma II -> I : Jyrkkä pöyhintäkulma I -> II: - Suuri työleveys - Lyhyt rehu - Levällään oleva rehu - Rehun kosteus alle 40 % Asetus: - Pitkä heittopituus - Pitkä rehu - Niitettyjen karhojen parempi pöyhimisteho - Esikuivattu säilörehu - Rehun kosteus yli 40 % KWT88808 Sulje sylinterin () sulkuhana (). (asento B=kiinni) Poista sokka () ja vedä tappi (3) irti. Aseta pyörän kannatin (4) sopivaan kohtaan asennon I ja asennon II välissä. Työnnä tappi takaisin paikoilleen ja kiinnitä se sokalla. 4 3 Tappi suuntaan I Tappi suuntaan II = jyrkempi pöyhintäkulma = loivempi pöyhintäkulma KWT88809 KW67004 IV-

26 Asetus 4.3 Kierrosluvut Pöyhintä levälleen Aja traktoria mieluiten siten, että karho osuu roottorien väliin. Jos rehu on painavaa, on ajettava suurilla kierroksilla (540 r/min) eikä liian nopeasti (4-6 km/h) (jyrkkä pöyhintäkulma). Kääntäminen Mitä kuivempi rehu, sitä pienempi voimanottoakselin kierrosluku valitaan (n. 450 r/min), jotta rehu ei vahingoitu. Ajonopeus (6-8 km/h) säädetään rehun tilan mukaan. Jos rehu on kosteaa, kierrosluku ja nopeus valitaan samoin kuin pöyhittäessä rehu levälleen (loiva pöyhintäkulma). Nämä tiedot ovat ohjearvoja, ja niitä on säädettävä työskentelyn aikana tarpeen mukaan. 4.4 Roottoripiikkien korkeudensäätö Sovita roottoripiikkien työkorkeus olosuhteisiin. Roottoripiikkien () työkorkeus sovitetaan traktorin vetovarsia () nostamalla tai laskemalla. Väli maahan tulisi olla n. a = cm. a KWT IV -

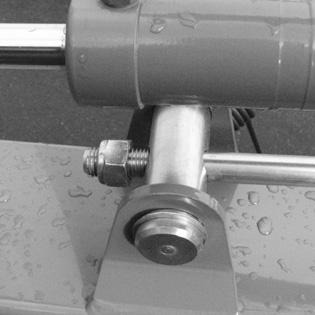

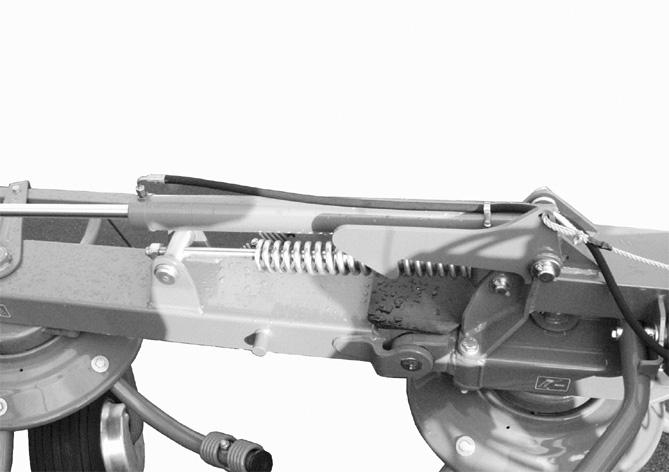

27 Asetus 4.5 Pientareen pöyhinnän ohjaus Ajankohtainen kulkupyörän asento voidaan lukea osoittimesta (). KWT Pientareen pöyhinnän ohjauksen säätöä varten nostetaan ensin pyöröpöyhin ylös. Aseta hydrauliikan valintavipu () asentoon "B" (pientareen pöyhinnän ohjaus). Pientareen pöyhinnän ohjausta säädetään traktorin ohjausventtiiliä käyttämällä. Kannatinpyörästön voimassa oleva säätö näkyy ilmaisimesta. A Jotta kannatuspyöriin kohdistuu mahdollisimman vähän kuormitusta, tulisi välttää liian tiukkoja kaarteita, kun pientareen pöyhinnän ohjaus on säädettynä. B KWT Piikkien säätö Piikkien (3) on oltava pystysuorassa maahan nähden. Piikkien asentoa voidaan säätää kääntämällä epäkeskoa. Säätöä varten löysätään kiinnitysruuvit () ja käännetään epäkeskoa () on yksi askel eteenpäin. Kiristä kiinnitysruuvit 95 Nm:n vääntömomentilla KW--058 IV- 3

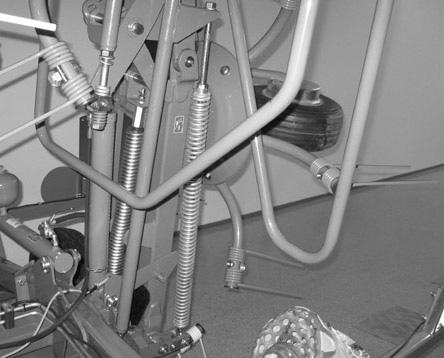

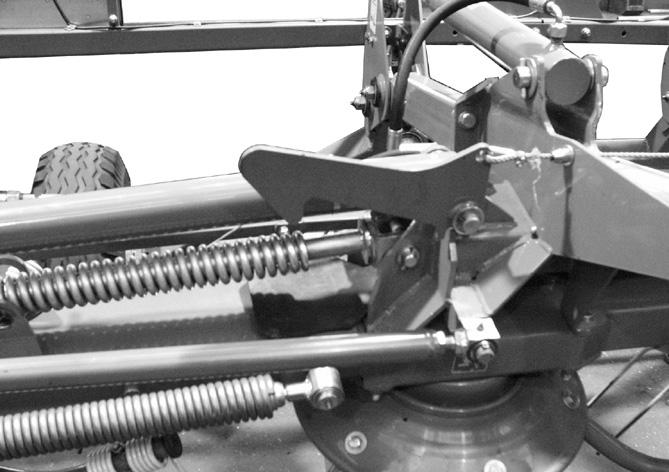

28 Asetus 4.7 Varsien liikealueen säätö Roottorien päisteasentoa voidaan säätää varsien saranakohtien etäisyyden "X" avulla. Tehtaalla varret on säädetty etäisyydelle "X = 8 mm". Mitä pienempi varsien saranakohtien etäisyys "X" on, sitä suurempi on varsien liikealue alaspäin Sisävarren ja välivarren saranakohdan etäisyyden säätö (KWT 7.8/6x7; KWT 8.8/6) Aseta kone kuljetusasentoon (KWT) Sulje kannatinpyörästössä oleva sulkuhana () (KWT) Laske roottori (KW/KWT) Nosta pyöröpöyhintä traktorin hydrauliikkaa käyttäen ja tue se kannatinpalkin kohdalta (KW) A B KWT88805 IV -4

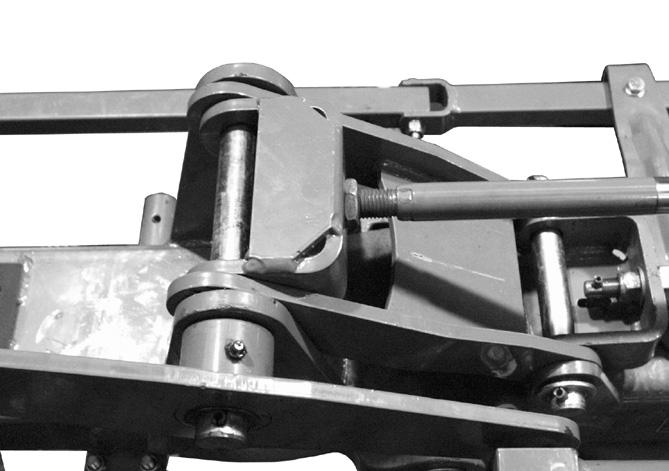

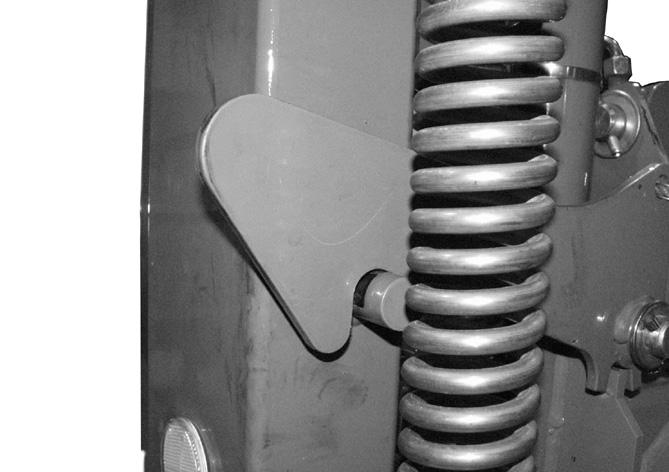

29 Löysää tangot () Tätä varten: Vedä hydraulisylinterin (3) männän vartta hieman sisään traktorin ohjausventtiilin avulla. Löysää välikappale (4) (vain KWT 8.8) Lyhennä tai pidennä tankoja () mutterin (5) avulla Tankoja () lyhennetään => Etäisyys "X" kasvaa => varsien liikealue pienenee. Tankoja () pidennetään => Etäisyys "X" pienenee => Varsien liikealue kasvaa. KWT 7.8/6x7 5 Asetus X Kiristä välikappale (4) (vain KWT 8.8) Etäisyys "X" ei saa olla pienempi kuin mm. 3 KW67033 KWT 8.8/6 X 3 KWT KW6708 IV- 5

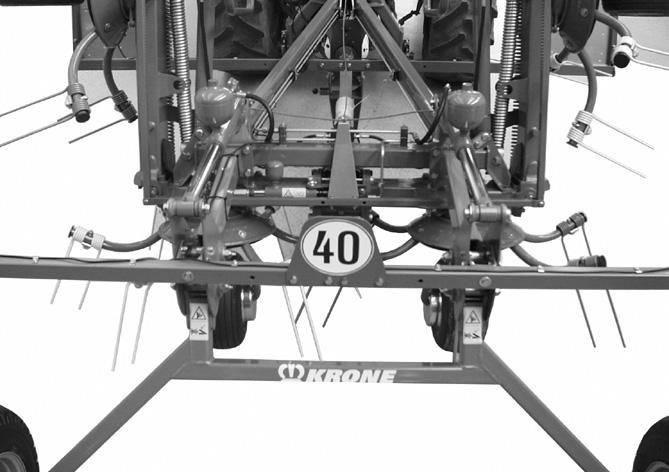

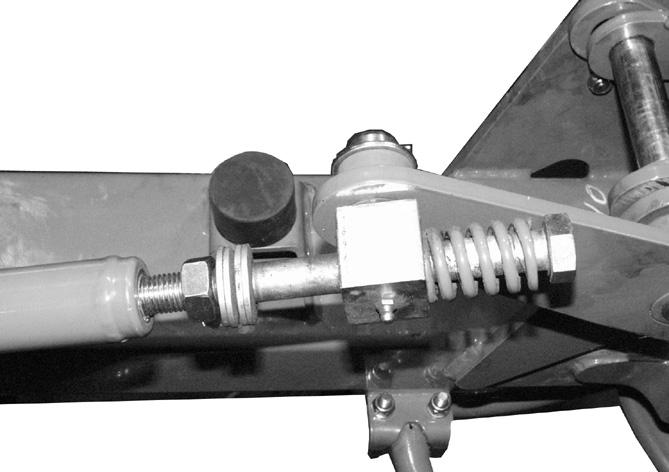

30 b Asetus 4.7. Kytkintankojen säätö Kun varsien liikealue muuttuu, myös kytkintangot on säädettävä uudelleen. Tätä varten: a Aseta kone työasentoon. Löysää vastamutteri (). Säädä ruuvi () mittaan a = 00 mm. Aseta kone kuljetusasentoon. Säädä puristusjousi (3) mittaan "b = 36 mm". Kiristä lukkomutteri () b 3 KW Ohjausvivuston vetojousen säätö Asenna vastamutterilla varustettu ruuvi () paikoilleen ja säädä se mittaan a = 0 mm. a Kiristetty jousi () ei kuljetusasennossa saa ylittää mittaa b = 930 mm. Mittaa mitta b tarkasti jousen () ylimmästä alimpaan päähän (katso yksityiskohtaa). Detail KWT88800 IV -6

31 Huolto ja hoito 5 Hoito ja huolto 5. Erikoiset turvaohjeet 5. Yleistä Korjaus-, hoito-, huolto- ja puhdistustöitä saa suorittaa ainoastaan koneen ollessa pysähdyksissä. Pysäytä moottori ja poista virta-avain virtalukosta. Varmista, etteivät pyöröpöyhin ja traktori pääse liikkumaan itsestään! Kun pyöröpöyhin on nostettu ylös, se on tuettava, jotta se ei pääse laskeutumaan tahattomasti. Kaikki suojukset ja suojalaitteet on asetettava asianmukaisesti takaisin paikoilleen hoito- ja huoltotöiden päätyttyä. Vältä öljyn ja rasvan joutumista paljaalle iholle. Jos vuotava öljy aiheuttaa tapaturmia, hakeudu heti lääkärin hoitoon. Noudata myös kaikkia muita turvallisuusohjeita tapaturmien ja onnettomuuksien välttämiseksi. Pyöröpöyhimen moitteettoman käytön takaamiseksi ja kulumisen vähentämiseksi on noudatettava tiettyjä huolto- ja hoitovälejä. Näihin kuuluvat mm. rakenneosien ja komponenttien puhdistaminen, rasvaaminen, voitelu ja öljyäminen sekä ruuvien tarkistus ja kiristys. Tarkasta kaikkien piikkien ruuvien tiukkuus ensimmäisten käyttötuntien jälkeen ja sen jälkeen päivittäin; kiristä tarvittaessa (95 Nm)! A A = Kierteen halkaisija (Lujuusarvo on merkitty pultin kantaan.) KR-0-30 Vieressä olevasta taulukosta poiketen ovat voimassa seuraavat vääntömomentit M A [Nm]: Ruuvit/Mutterit M A [Nm] Piikit 95 Suojuksien U-kaaret () 5 Kiristysmomentti M A (ellei muuta arvoa ole erikseen mainittu) A O/ M 4 M 5 M 6 M 8 M 0 M M 4 M 4x,5 M 6 M 6x,5 M 0 M 4 M 4x,5 M 4x M 7 M 7x M , 4,5 7, M A (Nm) 3,0 5, ,4 8, , KW67003 V -

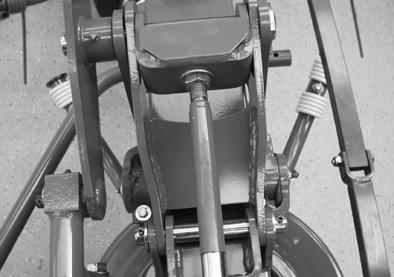

32 Huolto ja hoito 5.3 Hydrauliikka Hydrauliikkajärjestelmään liittyviä töitä saavat suorittaa ainoastaan valtuutetut ammattihenkilöt. Hydraulisissa paineakuissa on korkea paine. Hydraulisylintereitä irrotettaessa on olemassa loukkaantumisvaara! Hydrauliikkasylinteri () ja hydrauliset paineakut (9 eivät tarvitse huoltoa. Virhetoiminnoissa on kokonaiset yksiköt vaihdettava uusiin Haydrauliikkakaavio KWT88800 KWT880 I II III Hydrauliikkasylinteri kannatinpyörästö Hydrauliikkasylinteri ulompi roottori Hydraulinen rajahajotuslaite V -

33 Huolto ja hoito 5.4 Renkaat Vain ammattihenkilöt saavat suorittaa renkaiden korjaustyöt sopivilla asennustyökaluilla. Pyöröpöyhin on pysäytettävä ennen asennustöiden aloittamista. Pysäytä moottori. Poista virta-avain virtalukosta. Pysäköi pyöröpöyhin kovalle ja tasaiselle alustalle. Varmista jarrukiiloilla, ettei pyöröpöyhin pääse liikkumaan itsestään. Tarkista ilmanpaine säännöllisesti. Ilmanpaine [bar] Yksittäisen akselin kannatuspyörät,5 Yksittäisen akselin kannatuspyörät sis.,0 Kuljetuspyörät,5 5.5 Lukituskoukun säätö Lukituskoukun () säätö on tarkistettava ennen käyttökauden alkua! Lukituskoukun () etäisyys tappiin () on oltava a = 3 mm (sylinterien ollessa sisäänvedettyinä). Mikäli näin ei ole, lukitus on säädettävä uudelleen. Tätä varten: Aseta kone kuljetusasentoon ohjausventtiilin avulla. Paineista sylinteriä vähän tavallista pitempään, jotta sylinterin mäntä menee mahdollisimman pitkälle sisään. Aseta kone työasentoon. Löysää mutteri (3). Lyhennä tai pidennä männän vartta mutterin (4) avulla. Männän vartta pidennetään => lukitsimen mitta "a" pienenee Männän vartta lyhennetään => lukitsimen mitta "a" kasvaa 4 3 Aseta kone kuljetusasentoon. Tarkista mitta "a" ja toista säätö tarvittaessa. Kiristä mutteri (3). KW6703 V -3

34 Huolto ja hoito 5.6 Kannatinpyörästön nostoajankohdan säätö Ennen kuin kannatinpyörästö kääntyy täysin työasentoon, koneen (roottorivarsien) on oltava lähellä työasentoa. Ajankohtaa, jolloin hydrauliikkajärjestelmä kääntää kannatinpyörästön kuljetusasentoon, säädetään vaijerilla (). a Vaijerin () pituuden mitaksi "a" on säädetty tehtaalla a = 398 mm. KW Voitelu 5.7. Vaihteistojen täytösmäärät ja voiteluainesuositukset Täytösmäärä Mineraalipohjaiset öljyt Öljynvaihto Biovoiteluaineet [litraa] Merkin nimike Merkin nimike Roottorin vaihteisto 0, Puolijuokseva kestovoideltu vaihteistorasva GFO 35 Päävaihteisto,0 SAE 90 n. 000 ha. Voitelunippa tarpeen Mobilgrease XHP voitelukaavion mukaan mukaan Tiedustelun mukaan Hävitä käytetty öljy asianmukaisesti. 5.8 Pyöröpöyhimien voitelukohdat Nivelakseli Mainitut voiteluvälit on ilmoitettu käyttötunteina! 8h 8h 0h 8h Koneen nivelakseli(t) on voideltava viereisessä kuvassa näytetyistä kohdista ilmoitetuin aikavälein. Samalla on noudatettava nivelakselin valmistajan käyttöohjetta. 40h 40h 8h Gelenkwelle V -4

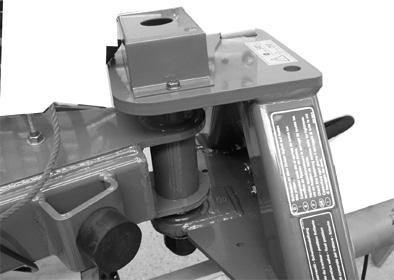

35 5h 5h 5h 5h 5h 5h 5h 5.9 Voitelukaavio Huolto ja hoito Helpomman yleiskuvan vuoksi voitelukohdat on esitetty ainoastaan kulloinkin pöyhimen yhdeltä puolelta. Vastaavat voitelunipat ovat samassa kohdassa myös koneen toisella puolella (peilikuvana). KWT8.8/8 5h KWT8.8/8 50h KWT8880 5h 5h V -5

36 V -6 Huolto ja hoito

37 Käytöstä poistaminen 6 Käytöstä poistaminen 6. Turvaohjeet Korjaus-, hoito-, huolto- ja puhdistustöitä saa suorittaa ainoastaan koneen ollessa pysähdyksissä. Pysäytä moottori ja poista virta-avain virtalukosta. Kaikki suojukset ja suojalaitteet on asetettava takaisin paikoilleen hoito- ja huoltotöiden päätyttyä. Vältä öljyjen, rasvojen, puhdistusaineiden ja liuottimien ihokosketusta. Jos vuotava öljy, puhdistusaine tai liuotin aiheuttaa tapaturmia tai syövytysvammoja, hakeudu heti lääkärin hoitoon. 6. Yleistä Puhdista pyöröpöyhin perusteellisesti ennen talvivarastointia. Jos puhdistukseen käytetään painepesuria, älä suuntaa vesisuihkua suoraan laakereihin. Voitele puhdistuksen jälkeen kaikki voitelunipat. Älä pyyhi pois laakereista ulospääsevää rasvaa. Rasvakaulus antaa lisäsuojan kosteutta vastaan. Tarkasta, että kaikki liikkuvat osat toimivat asianmukaisesti. Irrota, puhdista ja voitele ne tarvittaessa, ja asenna ne sitten takaisin paikoilleen. Tarvittaessa vaihda ne uusiin. Käytä vain alkuperäisiä KRONE-varaosia. Vedä nivelakselin puoliskot erilleen. Voitele sisällä olevat putket ja suojukset rasvalla. Voitele ristinivelessä sekä suojuksien laakerirenkaissa sijaitsevat voitelunipat. Korjaa maalivauriot, suojaa kiiltäviksi kuluneet kohdat perusteellisesti ruosteenestoaineella. Pysäköi pyöröpöyhin kuivaan paikkaan, ei kuitenkaan keinolannoitteiden tai navettojen läheisyyteen. Pyöröpöyhimen saa nostaa telineelle vain tarkoitukseen soveltuvalla nostolaitteella. Huolehdi, että pukille nostettu pöyhin seisoo tukevasti. Jos pyöröpöyhin seisoo pitkään paikoillaan, sen renkaat voivat vahingoittua. Tämän vuoksi pyöröpöyhin on nostettava telineelle pitkien seisonta-aikojen ajaksi. Suojaa renkaat öljyn, rasvan, auringonvalon tms. ulkoisten tekijöiden vaikutukselta. Teetä tarvittavat korjaustyöt heti sadonkorjuukauden päätyttyä. Laadi luettelo kaikista tarvittavista varaosista. Näin autat KRONE-myyjääsi tilauksesi käsittelyssä ja voit olla varma, että koneesi on käyttövalmis heti uuden kauden alkaessa. VI -

38 VI - Käytöstä poistaminen

39 7 Uuden käyttökauden alkaessa Puhdista koneen ketjut ja sisällä olevat osat suojaöljystä ja -rasvasta. Rasvaa kone ohjeiden mukaisesti. Tällöin laakereihin mahdollisesti tiivistynyt vesi poistuu. Tarkista vaihteiston öljymäärä. Lisää öljyä tarvittaessa. Kiristä kaikki ruuvit ja mutterit. Tarkista koneen säädöt ja korjaa niitä tarvittaessa. Lue käyttöohje vielä kerran huolellisesti läpi. Uuden käyttökauden alkaessa Käytä kasvipohjaisia öljyjä ja rasvoja. VII-
