1 Käyttöohje N:o 65- FIN Karhotin Swadro 65 Swadro 76 (valmistusnumerosta alkaen) -Sep-00 Krone Swadro 65 & 76

2 EU-direktiivin 89/9/EEC mukainen vaatimustenmukaisuusvakuutus Me Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Str. 0, D Spelle ilmoitamme ainoana vastuullisena, että seuraavat tuotteet Krone-karhotinmallit Swadro 65 Swadro 76 joita tämä vaatimustenmukaisuusilmoitus koskee, vastaavat EU-direktiivin 89/9/EEC;, sekä muiden vastaavien direktiivien mukaisia turvallisuus- ja terveysvaatimuksia. Spelle, (Siegfried Wickert, Managing Director) (ppa. Dr. Josef Horstmann, Engineering Director) (Ralf Pöppelmeyer, Director of Quality Control) Arvoisa asiakkaamme, Tässä on hankkimanne KRONE-koneen käyttöohje. Käyttöohje sisältää tärkeitä ohjeita koneen oikeasta ja turvallisesta käytöstä. Voit tilata uuden kirjan maahantuojalta, jos satut kadottamaan käyttöohjekirjan tai se likaantuu käyttökelvottomaksi. Ilmoita tilausta tehdessäsi koneesi valmistuskilven numerotiedot. Maahantuoja Hankkija-Maatalous Oy Krone Swadro 65 & 76

3 Arvoisa asiakkaamme Kiitämme Krone-tehdasta kohtaan osoittamastasi luottamuksesta hankittuasi uuden Krone-karhottimen. Tutustu koneeseen yksityiskohtaisesti ennen sen käyttöönottoa. Keskustele koneen myyjän kanssa karhottimen käytöstä, säädöistä ja huollosta. Pintapuolinen asioiden läpikäynti ei korvaa perusteellista asioihin paneutumista ja käyttöohjeen tutkiskelua. Käyttöohjekirja on tehty niin, että siitä selviää koneen oikea kokoaminen, käyttötapa, säädöt ja huolto. Runsas kuvitus helpottaa asioihin paneutumistasi. Lue tämä käyttöohje huolellisesti. Kiinnitä huomiota erityisesti turvaohjeisiin. Varaosien tilaaminen Tärkeää: Onnettomuuksien estämiseksi ja parhaan mahdollisen työjäljen saavuttamiseksi koneen rakennetta ei pidä muuttaa. Konetta saa käyttää vain sille suunniteltuun käyttötarkoitukseen. KS-0-09 Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Straße 0, D Spelle Ohjekirjassa varoituskolmio on sellaisissa kohdissa, joissa annetaan tärkeitä turvallisuusohjeita. Noudata ohjeita onnettomuuden välttämiseksi. Jahr Année Type Masch. Nr Nr No. de de série Made in in W.-Germany KS Osoittavan sormen kohdalla kirjassa annetaan tärkeitä käyttöohjeita. Noudata ohjeita kun työskentelet koneella. Tyyppi Valmistusnumero Hankintavuosi Kirjassa esitetty tieto, kuvat ja ohjeet vastaavat kirjan painohetken tilannetta. Krone-tehtaan tuotekehitystyö on aktiivista ja jatkuvaa. Täten valmistaja pidättää itselleen oikeuden muuttaa koneen rakennetta siitä ennalta ilmoitamatta ja ilman velvollisuutta tehdä vastaavia muutoksia jo valmistettuihin koneisiin. Agrimarketin varaosapalvelun puhelinnumero Merkitse uuden koneesi tiedot ylläoleville riveille. Siten se on aina saatavillasi. Konekilpi on virallinen, eikä sitä saa irroittaa, muuttaa tai peittää! Ilmoita konetta koskevissa kyselyissä ja varaosia tilattaessa koneen tyyppikilpeen merkityt tiedot. Se estää erehdykset ja nopeuttaa palvelua. Koneen osien silmämääräinen tarkastelu ei anna täyttä kuvaa osien kestävyydestä. Alkuperäisosien näköiset tarvikeosat ovat usein laadultaan alkuperäisosia heikompia. Alkuperäisvaraosat ja valmistajan hyväksymät lisävarusteet takaavat koneen turvallisen käytön. Muunlaisten osien käyttö voi vahinkotapauksessa aiheuttaa takuun raukeamisen. Krone Swadro 65 & 76

4 Sisällysluettelo I. Lukijalle... II. Sisällysluettelo... 4 III. Yleiset turvallisuusohjeet Johdanto Varoitus- ja ohjetarrojen sijainti Ohjetarrojen sijainti.... Tekniset tiedot.... Ennen käyttöönottoa Muista turvallisuus Kiinnittäminen traktoriin Nostolaite Karhottimen kiinnitys traktoriin Kiinnittäminen traktorin vetovarsiin Hydrauli- ja sähköliitännät Hallintalaitteen toiminnot Valolaitteiden kytkentä NIvelakselin kytkentä Nivelakselin pituus Liikkuminen julkisella tiellä Työkuntoon laitto Yleistä Karhotinpiikkien asennus Karhotinvarsien pidikkeiden suojus Nivelakseli Yleistä Karhottimen käyttö.... Kiinnitys traktoriin.... Ylikuormituskytkin.... Kuljetusasennosta työasentoon....4 Oikean ja vasemman sivun erillishallinta....5 Työasennosta kuljetusasentoon Irrotus traktorista Perussäätö Traktorin vetovarsien korkeus Työkorkeuden säätäminen Työleveyden säätäminen Karhotinvarsien ohjainradan säätö Karhottimen sivuuttaiskallistuksen säätö Ajonopeus ja voimanoton kierrosluku Vakaimet ja roottoreiden kellunta Roottoreiden kelluntapaine/kevennys Huolto ja kunnossapito... 4 Krone Swadro 65 & 76

5 5. Muista turvallisuus Yleistä Renkaat Rengaspaine Pyörien kiinnityspultit Voitelu Nivelakseli Laakerit Voitelukaaviot Lisävarusteet Piikin varmistin Traktorin vetovarsien ala-asennon rajoitin Talvivarastointi Uuden käyttökauden alkaessa... 9 Käyttöohjekirjan liite Karhottimen kokoaminen (maahantulohuolto). Valmistelut Pyörien kääntäminen Karhonkokoojan asennus Varoituskilvet Valojen asennnus Sähkökaavio... 4 Krone Swadro 65 & 76 5

6 III. Yleistä Koneen käyttö Krone-karhotin on tarkoitettu normaaliin maatalouskäyttöön. Karhotinta muuhun työhön käytettäessä se tapahtuu kokonaan käyttäjän omalla vastuulla eikä valmistaja vastaa mahdollisista vaurioista tai seuraamuksista. Käyttäjän tulee ottaa huomioon koneen käytöstä ja huollosta annetut ohjeet. Karhotinta saa käyttää, huoltaa ja korjata vain sen rakenteeseen perehtynyt henkilö. Käyttöohjekirjassa on osoitettu myös vaaratilanteita, jotka käyttäjän on syytä ottaa huomioon. Käyttäjän tulee noudattaa liikennesääntöjä sekä työturvallisuudesta ja tapaturmien ehkäisystä annettuja ohjeita. Koneen rakennetta ei saa muuttaa. Ilman valmistajan lupaa tehdyt muutokset tai mahdollisesti asennetut lisävarusteet johtavat takuun raukeamiseen. Tarkasta traktorin ja työkoneen kunto ja säädöt ennenkuin aloitat työskentelyn. Yleiset turvallisuusohjeet. Annettujen ohjeiden lisäksi kaikkia asiaan kuuluvia turvallisuusohjeita tulee noudattaa.. Koneessa olevat varoitus- ja ohjekilvet antavat tärkeää tietoa koneen turvallisesta käyttämisestä. Niiden noudattaminen on tärkeää oman turvallisuutesi vuoksi!. Ota huomioon ja noudata kaikkia Tieliikennelain ja - asetusten määräyksiä ajaessasi yleisellä tiellä. 4. Tutustu tarkoin koneen toimintaan ja säätöihin ennen kuin aloitat työskentelyn. Työn aikana opettelu on liian myöhäistä! 5. Koneen käyttäjän tulee käyttää vain hyvin istuvia vaatteita. Roikkuvat liepeet saattavat tarttua johonkin liikkuvaan osaan kiinni. 6. Pidä kone aina puhtaana. Näin vähennät tulipalon vaaraa. 7. Ennen traktorin käynnistämistä varmista ettei ketään, erityisesti lapsia, ole koneen lähettyvillä. Hyvä näkyvyys on välttämätön! 8. Kukaan ei saa oleskella koneen päällä sitä tiellä kuljetettaessa tai sillä työskenneltäessä. 9. Kytke kone traktoriin tässä ohjekirjassa annettujen ohjeiden mukaisesti ja käyttäen hyväksi vain tähän tarkoitukseen suunniteltuja kiinnikkeitä. 0. Kytkiessäsi tai irroittaessasi konetta traktorista aseta seisontatuki asianomaiseen asentoon ja varmista, että kone on tukevasti sen varassa eikä pääse liikkeelle itsestään. Aseta pyörien eteen vierintäesteet.. Noudata erityistä varovaisuutta kytkiessäsi ja irroittaessasi konetta traktorista!. Traktorissa on tarpeen vaatiessa käytettävä lisäpainoja sopivissa kohdin.. Ota huomioon sallitut akselipainot, kokonaispainot sekä kuljetusmitat. 4. Asenna paikalleen kaikki yleisillä teillä kuljetusta varten tarvittavat varusteet, kuten valot, heijastimet ja hitaan ajoneuvon kolmio. 5. Kaikki konetta liikuttavat laitteet, kuten köydet, ketjut, tangot yms, on asetettava niin, että tahattomat liikkeet eivät voi niihin vaikuttaa koneen kuljetus- tai työasennossa. 6. Kuljettaessasi konetta yleisillä teillä asenna kone kaikilta osiltaan kuljetusasentoon ja noudata kuljetuksen aikana valmistajan siitä antamia ohjeita. 7. Älä koskaan ajon aikana poistu kuljettajan paikalta. 8. Sovita ajonopeus aina olosuhteiden mukaan. Vältä äkillisiä käännöksiä ajaessasi ylämäkeen, alamäkeen tai rinteen suuntaisesti. 9. Traktorin käyttäytymiseen kuljetuksen aikana, sen ohjautumiseen ja jarrujen toimintaan voivat vaikuttaa hinattavat tai nostolaitteessa olevat työkoneet ja lisäpainot. On siksi tärkeää, että aina on käytettävissä riittävä ohjautuvuus ja jarrutettavuus. 0. Ajaessasi mutkissa ota huomioon mahdolliset sivuylitykset sekä ulkokaarteen suuntaan vaikuttava keskipakoisvoima!. Käynnistä kone vasta kun kaikki suojalaitteet ovat asianmukaisesti paikoillaan.. Oleskelu koneen työalueella on kielletty.. Ole varovainen käännöksissä ja päisteissä, jotta ulkopuoliset eivät ole liian lähellä konetta. 4. Hydraulisia sylintereitä saa käyttää vain silloin kun ketään ei ole vaara-alueella. 5. Ole varovainen kaukosäätimiä käyttäessäsi. Koneen 6 Krone Swadro 65 & 76

7 osien liikkuminen saattaa aiheuttaa puristumis- tai leikkautumisvaaran. 6. Laske työkone alas, pysäytä traktorin moottori ja ota virta-avain virtalukosta kun poistut traktorin ohjaamosta. 7. Oleskelu traktorin ja työkoneen välissä on kielletty ellei koneen liikkumista ole estetty pysäköintijarrua tai jarrukiiloja käyttäen. Nostolaitekiinnitteiset työkoneet. Aseta traktorin hydrauliikan hallintalaitteet sellaiseen asentoon, että työkone ei pääse nousemaan tai laskemaan hallitsemattomasti.. Varmistaudu, että traktorin vetovarsien ja työntövarren kiinnikkeet ovat työkoneeseen sopivat ja toisiaan vastaavaa kokoa (kategoria tai ). Käsittele nostolaitetta varoen. Tapaturmavaara! 4. Älä koskaan mene työkoneen ja traktorin väliin kun lasket tai nostat työkonetta traktorin nostolaitteessa. 5. Lukitse traktorin sivurajoittimet niin, että työkone ei pääse liikkumaan sivusuunnassa kuljetusajon aikana. 6. Lukitse nostolaite yläasentoonsa kuljetusajon ajaksi, jotta työkone ei pääse putoamaan alas hallitsemattomasti. Nivelakselikäyttö. Käytä vain valmistajan hyväksymää nivelakselia.. Suojusputket ja -suppilot sekä traktorin voa-suojus on aina oltava asennettuna paikalleen. Suojusten on oltava hyvässä kunnossa (myös työkoneen puoleisessa päässä).. Varmistaudu, että nivelakseli on oikean mittainen. Työasennossa putkien on mentävä riittävästi sisäkkäin. Lyhimmillään ollessaan akselin puolikkaat eivät saa pohjata ristikoihin. Lyhennä akselia ja suojuskuoria tarpeen mukaan. 4. Nivelakselin saa asentaa paikalleen vain traktorin voimanottoakselin ollessa kytkettynä pois päältä, moottorin ollessa pysäytettynä ja virta-avaimen ollessa poistettuna virtalukosta. 5. Mikäli nivelakselin vapaakytkin tai ylikuormituskytkin ei peity traktorin akselinsuojuksen alle, tämä kytkin tulee asentaa työkoneen puoleiseen päähän akselia. 6. Varmistaudu, että nivelakseli on oikein asennettu ja lukkiutunut kiinnitysuriinsa. 7. Kytke akselinsuojuksen lukitusketjut siten, ettei suojus pääse pyörimään. 8. Ennen kuin kytket voimanoton päälle varmistu, että akselin pyörimisnopeus on valmistajan suositusten mukainen, ja että pyörimissuunta on oikein. 9. Ajovoimanottoa käytettäessä tulee ottaa huomioon, että voimanoton kierrosluku on riippuvainen ajonopeudesta ja että pyörimissuunta muuttuu peruutettaessa. 0. Ennen voimanoton kytkemistä päälle varmista, ettei ketään seiso vaara-alueella.. Älä koskaan kytke voimanottoa päälle moottorin ollessa pysähdyksissä.. Älä päästä ketään nivelakselin lähelle sen ollessa toiminnassa.. Kytke aina voimanotto pois päältä, kun sitä ei tarvita tai kun akselin ristinivelen kulma ylittää akselin valmistajan suositukset. 4. Varoitus! Koneen osat saattavat keskipakoisvoiman ansiosta jatkaa pyörimistään vielä senkin jälkeen kun voimanotto on kytketty pois päältä. Älä koskaan koske liikkuviin osiin. Varmista, että kone on täysin pysähdyksissä ennen minkään työn aloittamista koneen parissa. 5. Ennen puhdistamista, voitelua, asennuksia tai säätöjä työkoneessa tai nivelakselissa, kytke voimanotto pois päältä, pysäytä moottori ja poista virta-avain virtalukosta. 6. Aseta irroitettu nivelakseli sille tarkoitettuun kiinnikkeeseen. 7. Aseta traktorin voimanottoakselin päähän suojaholkki kun olet irroittanut nivelakselin traktorista. 8. Koneeseen tulleet vauriot on korjattava heti ennen kuin työkonetta uudelleen käytetään. Hydraulijärjestelmä. Hydraulijärjestelmässä vallitsee korkea paine!. Yhdistäessäsi hydraulisylinteriä, hydraulimoottoria ja hydrauliletkuja keskenään varmista, että kytkentä tehdään oikein ja asianmukaisesti.. Kytkettäessä hydrauliletkua traktorin hydrauliikkaan hydraulijärjestelmä ei saa olla paineistettu koneen eikä traktorin puolella. Krone Swadro 65 & 76 7

8 4. Merkitse traktorin ja työkoneen hydrauliliitokset niin, että virheelliset kytkennät vältetään. Mikäli letkut sekaantuvat keskenään, toiminta voi käynnistyä väärin päin. Onnettomuusvaara! 5. Tarkista hydrauliletkut säännöllisin välein ja uusi ne, jos ne ovat kuluneet tai vaurioituneet. Kaikkien uusittujen letkujen tulee olla laadultaan valmistajan hyväksymiä. 6. Etsiessäsi vuotoja käytä asiaankuuluvia suojaimia. Vammautumisvaara! 7. Hydrauliöljy, joka tulee kovalla paineella ulos, saattaa rikkoa ihon ja aiheuttaa vakavaa vauriota terveydelle. Vamman sattuessa ota heti yhteys lääkäriin, koska on olemassa vakava tulehdusvaara. 6. Ennen sähkölaitteiden korjaamista virran syöttö näihin on ehdottomasti katkaistava. 7. Tarkasta suojusten ja ohjainten kunto säännöllisesti. Vaihda kuluneet osat ajoissa. 8. Irroita traktorin ja/tai työkoneen akun kaapelit ennen sähköhitsaukseen ryhtymistä. 9. Käytä vain valmistajan vaatimukset täyttäviä alkuperäisvaraosia. 0. Käytä paineakun (jos koneessa sellainen on) täyttöön vain typpikaasua. Muut kaasut saattavat aiheuttaa räjähdysvaaran. 8. Ennen työskentelyä hydrauliikkalaitteiden kanssa päästä järjestelmä paineettomaksi ja pysäytä moottori. Pyörät. Työskennellessäsi renkaiden parissa varmista, että työkone on tuettu kunnolla paikalleen esimerkiksi jarrukiiloilla. Irroittaessasi pyörää, tue kone ylös niin, ettei se pääse vahingossa putoamaan.. Pyörien ja renkaiden asennuksessa tulee käyttää tähän työhön tarkoitettuja työkaluja ja -välineitä.. Pyörien ja renkaiden korjauksen saa tehdä vain työn hallitseva, ammattitaitoinen henkilö, jolla on käytössään oikeat työkalut. 4. Tarkasta renkaiden ilmanpaine säännöllisesti! Pidä renkaissa tässä ohjekirjassa neuvottu paine. Huolto. Koneen huolto, säätö, puhdistus ja korjaus ovat sallittuja vain, kun kone on laskettu tukevalle alustalle, traktorin moottori pysäytetty ja virta-avain poistettu virtalukosta.. Tarkista kaikkien pulttien ja muttereiden kireys säännöllisesti sekä kiristä ne tarvittaessa.. Tue kone kunnolla paikalleen ennenkuin aloitat huoltotöitä ylös nostetun koneen alla. 4. Vaihdettaessa leikkuulaitteen osia sekä osia, joissa on teräviä reunoja, käytä oikeita työkaluja sekä asianmukaisia suojavaatteita sekä -käsineitä. 5. Hävitä jäteöljy ja -rasva sekä käytetyt suodattimet annettujen ohjeiden mukaisesti ympäristöä saastuttamatta. 8 Krone Swadro 65 & 76

9 Krone Swadro 65 & 76 9

10 . Johdanto Krone-karhottimessa on asetusten mukaiset suojavälineet ja varoitustarrat. Koneen liikkuvia osia ei kuitenkaan voida suojata tai peittää aivan kokonaan ilman että koneen toiminta kärsisi. Täten käyttäjän tulee noudattaa harkintaa ja varovaisuutta karhottimella työskennellessään ja sitä huoltaessaan. Koneeseen on kiinnitetty ohje- ja varoitusmerkintöjä. Pidä ne luettavassa kunnossa ja noudata niitä. Tutustu koneeseen merkittyihin turvaohjeisiin. Seuraavalla sivulla kuvatut varoitustarrat löytyvät koneesta alla olevan kuvan osoittamista paikoista. Vaihda mahdollisesti kuluneet tai käytön aikana vaurioituneet tarrat. Tilausnumerot kuvien yhteydessä... Varoitus- ja ohjetarrojen sijainti koneessa KS Krone Swadro 65 & 76

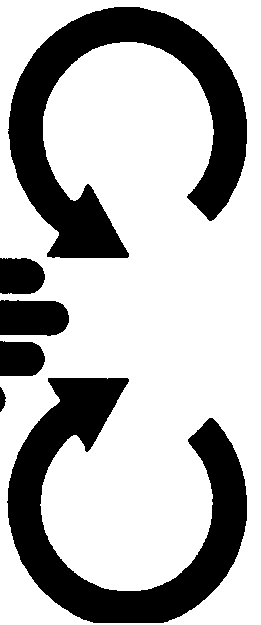

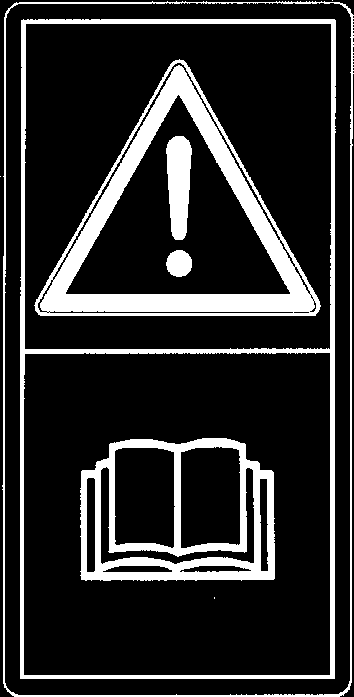

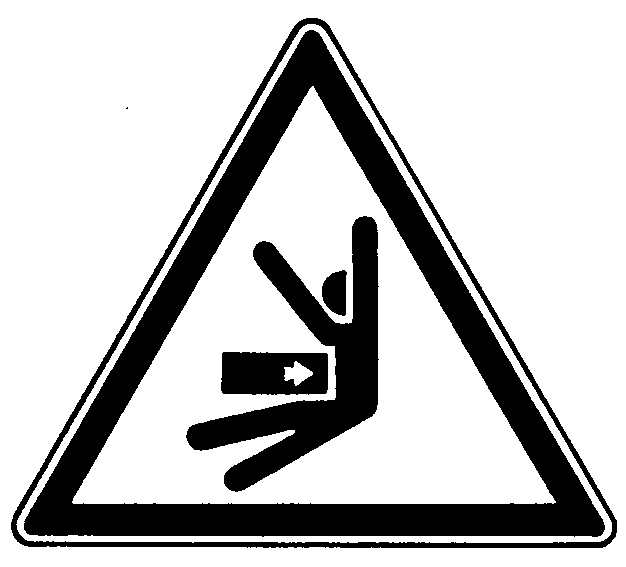

11 Lue käyttöohje ja turvallisuusohjeet ennen koneen käyttöönottoa. Noudata niitä. Voimanoton nopeus ei saa ylittää 540 r/min. Suurin sallittu hydraulipaine on 00 bar MAX. 540/min MAX. 00 bar Til. n:o (x) Til. n:o (x) 4 Käännä suojus alas suojaavaan asentoon ennen työn aloittamista. Til. n:o (x) Vaara-alue. Pysy turvallisen välimatkan päässä käynnissä olevasta koneesta. Til. n:o (x) 5 6 Pysy riittävän etäällä ylös nostetuista koneen osista! Paineakussa on paineenalaista kaasua ja öljyä. Tutustu huolto-ohjeisiin ennen irrotusta ja huoltoa. Til. n:o (x) Til. n:o (x) Vain Swadro 76 electric HUOM! Varmistaudu, että ohjetarrat ovat luettavassa kunnossa. Uusi kuluneet tai irronneet tarrat. Krone Swadro 65 & 76

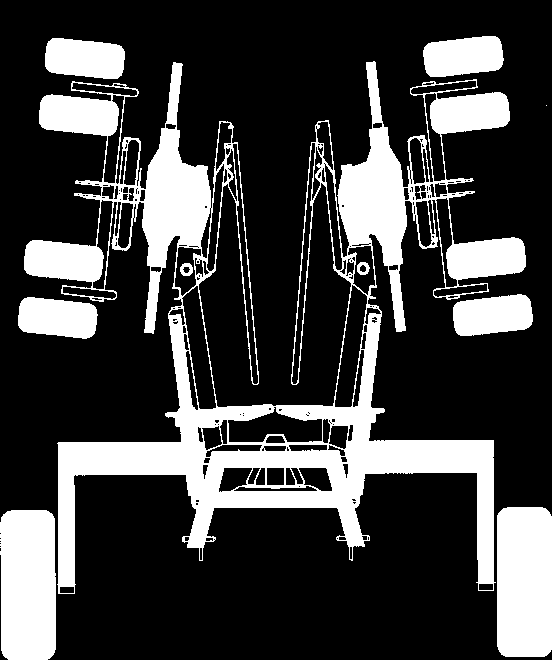

12 Ohjetarrojen sijainti koneessa KS QS Kontrolle frei Datum Unterschrift: (x) Swadro (x) (x) (x) Swadro (x),0 bar (x),0 bar (4x) (x) (x) (x) (x) (x) (x) (x) Vain Swadro 76 mekaaninen (x) (x) (x) (x) Vain Swadro 65 Vain Swadro 76 mekaaninen (x) (x) Vain Swadro 76 mekaaninen Krone Swadro 65 & 76

13 . Tekniset tiedot Malli Swadro 65 Swadro 76 Kiinnitystapit traktorin vetovarsiin kiinnitystä varten vakiovaruste Karhotusroottoreiden määrä kpl Karhotinvarsien määrä/roottori kpl 0 Kaksoispiikkien määrä/karhotinvarsi kpl 4 Työleveys n. mm Karhotusroottorin halkaisija n. mm Korkeus, karhotinvarret paikallaan n. mm Korkeus, karhotinvarret kuljetustelineessä n. mm Korkeus työasennossa n. mm 400 Pituus n. mm Leveys kuljetusasennossa n. mm 800 Leveys työasennossa n. mm Tehon tarve n. kw/hv 6/5 7/50 Voimanottoakselin kierrosluku enintään r/min 540 Melutaso alle 70 db(a) Työsaavutus n. ha/h 6,5 7,5 Renkaat 6x / 0.0/75-5. Renkaiden ilmanpaine bar.0 Sähköjännite V Suurin sallittu hydraulipaine bar 00 Suurin sallittu kuljetusnopeus 40 km/h Krone Swadro 65 & 76

14 . Ennen käyttöönottoa. Muista turvallisuus Muista seuraavat asiat ennen kuin ryhdyt huolto-, asennus-, korjaus- tai säätötöihin:. Kytke työkoneen voimansiirto vapaalle.. Pysäytä traktorin moottori.. Ota virta-avain virtalukosta. 4. Kytke pysäköintijarru päälle ja varmista, että yhdistelmä ei lähde liikkeelle itsestään. Suurin sallittu nivelakselin kierrosluku on 540 r/min. Kytke hallintanarut, hydrauliletkut ja vaijerit niin, että ne eivät takerru traktorin pyöriin tai muihin osiin. Kukaan ei saa olla karhottimen ja traktorin välissä kun konetta nostetaan tai lasketaan. Tapaturmavaara! Varmistaudu, että kukaan ei ole liian lähellä konetta kun kytket voimansiirron päälle. Tarkasta, että kaikki suojalaitteet ovat asianmukaisesti paikoillaan. Koneessa tulee olla tarvittaessa valot maantiekuljetuksen aikana. Noudata liikennesääntöjä. Älä poistu traktorin ohjaamosta ennen kuin työkone on kokonaan pysähtynyt. Varmistaudu, että traktori ja työkone pysyvät paikallaan. Vedä käsijarru päälle. Aseta traktorin hydrauliikan hallintakytkimet niin, että työkone ei pääse nousemaan tai laskemaan hallitsemattomasti. Ole erityisen varovainen kun kytket työkonetta traktoriin tai irroitat sitä nostolaitteesta. Tapaturmavaara! Älä mene traktorin ja nostolaitteen väliin.. Kiinnittäminen traktoriin.. Nostolaite Karhotin kiinnitetään traktorin vetovarsiin. Tätä varten karhottimessa on sekä - että -kategorian mukaiset kiinnitystapit. Säädä molemmat vetovarsien päät samalle korkeudelle maasta. Lukitse sivurajoittimet kiinteiksi niin, että vetolaite ei pääse huojumaan puolelta toiselle. KS Krone Swadro 65 & 76

15 . Karhottimen kiinnitys traktoriin Karhottimen huollon tai säädön ajaksi traktorin voimansiirto on kytkettävä pois päältä, moottori on pysäytettävä ja virta-avain on otettava virtalukosta. Kytke pysäköintijarru päälle, jotta karhotin pysyisi paikallaan. Kommentti: Lähtökohtana seuraavilla sivuilla olevissa ohjeissa on se, että karhotin on purettu kuljetuspakkauksesta, asennettu työasentoon ja se on kuljetusasennossa tukijalkansa varassa. KS Kiinnittäminen traktorin vetovarsiin Varmistaudu, että kukaan ei ole traktorin ja karhottimen välissä, kun työkonetta kiinnitetään traktoriin. Varmistaudu, että kukaan ei ole liian lähellä, kun karhottimen sivuja lasketaan kuljetusasennosta alas työasentoon. Kiinnitä karhotin traktorin vetovarsiin ja nosta vetolaitetta hieman ylös. Käännä tukijalkaa () 90 taakse päin ja lukitse se tukiraudan () varaan. KS Krone Swadro 65 & 76 5

16 .. Hydrauli- ja sähköliitännät Mekaaniset versiot, Swadro 65 ja 76 Traktorissa on oltava yksitoiminen ulkopuolisen hydrauliikan venttiililohko, jotta sillä voitaisiin käyttää kahdella karhotinroottorilla varustettua konetta. Kiinnitä hallintaventtiilin () kiinnike () traktorin takaosaan. Kiinnitä karhottimen hydrauliliitin traktorin ulkopuolisen hydrauliikan pikaliittimeen. Varmistaudu, että letkut eivät takerru kiinni traktorin tai karhottimen osiin. KS-0-0 Varmistaudu, että kuljettaja ulottuu hydrauliletkujen venttiileihin, ja pystyy käyttämään niitä työn aikana. Traktorin tai työkoneen hydrauliikan ei pidä olla paineen alaisena hydrauliletkuja kytkettäessä. Swadro 76, sähköisellä hallintalaitteella varustettu malli Sähköisellä hallintalaitteella varustetussa mallissa on tarpeelliset pistokkeet ja pistorasiat vakiovarusteena. Asenna ensin virtapistoke ja hallintalaite traktoriin. KS Kytke valojen virtapistoke traktorin pistorasiaan. Asenna sähköinen hallintalaite traktorin ohjaamoon. Kytke laitteen virtajohto traktorin virtapistokkeeseen. Puhdista liittimet ja pistorasiat ennen kytkentää. Kosteus ja lika saattavat aiheuttaa oikosulun. 6 Krone Swadro 65 & 76

17 .. Hallintalaitteen toiminnot Hallintalaitteella käytetään ja esivalitaan karhottimen eri toimintoja. Noudata alla mainittuja perussääntöjä: Käytä vain yhtä toimintoa kerrallaan. Yhtä toimintoa käytettäessä muiden toimintojen hallintakytkimen tulee olla vapaa-asennossa. Kytke hallintalaitteen käyttöjännite pois päältä kun konetta ei käytetä. Täten estät toimintojen tahattoman käynnistymisen. Hallintalaitteen toiminnot, kts. viereinen kuva Viite Kohde Toiminto Virta- Kytkee käyttöjännitteen katkaisin päälle/pois päältä 4 Merkkivalo Merkkivalo palaa käyttö- (vihreä) jännitteen ollessa päällä 5 Kytkinvipu Vasemman roottorin työkorkeuden säätö (ajosuuntaan katsoen) 4 Kytkinvipu Työleveyden säädön valintavipu (valitsee kumman roottorin työleveyttä säädetään). Itse säätö tehdään traktorin ulkopuolisen hydrauliikan avulla. 5 Kytkinvipu Oikean roottorin työkorkeuden säätö (ajosuuntaan katsoen) M B K KRONE 6 KS40-G07 6 Kytkinvipu Valintavipu, jolla valitaan kumman roottorin nostosylinteri aktivoituu. Itse nosto/lasku tapahtuu traktorin ulkopuolista hydrauliikkaa käyttäen. Krone Swadro 65 & 76 7

18 ..4 Valolaitteiden kytkentä Kytke valolaitteiden virtajohto traktorin 7-napaiseen pistorasiaan. Tarkista, että valot toimivat kunnolla...5 Nivelakselin kiinnitys Kiinnitä nivelakseli traktorin voimanottoon. (Laajakulmanivel työkoneen puoleiseen päähän) Varmistaudu, että nivelakseli on oikean mittainen, jos joudut käyttämän karhotinta eri traktoreilla (kts kappale..6) KS Nivelakselin pituuden tarkistaminen Karhottimen huollon tai säädön ajaksi traktorin voimansiirto on kytkettävä pois päältä, moottori on pysäytettävä ja virta-avain on otettava virtalukosta. Kytke pysäköintijarru päälle, jotta karhotin pysyisi paikallaan. Vedä nivelakselin puolikkaat irti toisistaan. Kiinnitä toinen puolikas traktorin voimanottoon ja toinen puolikas työkoneeseen. (Laajakulmanivelellä varustettu puolikas kiinnitetään työkoneeseen) Käännä traktori sellaiseen asentoon, että nivelakseli on lyhimmillään (ajo suoraan eteen päin). Tarkemmat ohjeet on nivelakselin valmistajan ohjelapussa. Tarkista, että nivelakseli ei ota käännyttäessä kiinni traktorin tai työkoneen osiin. KS Krone Swadro 65 & 76

19 .4 Liikkuminen julkisella tiellä Tarkista ennen liikkeelle lähtöä, että kuljetusasentolukot () ovat kiinni. Tarkista, että valolaitteet ovat kunnossa. Aseta karhottimet kuljetustelineeseensä. Nosta karhotinroottorit kuljetusasentoon. Tarkista, että valot ovat kunnossa. KS Työkuntoon laitto.5. Yleistä Tehtaalla jotkut karhottimen osat on irrotettu kuljetuspakkauksen pienentämiseksi. Tämän kirjan lopussa on liite, josta selviää miten ko. osat kiinnitetään paikalleen. Käytön aikana pyörien tulee olla pyörän varsien ulkopuolella. KS Karhotinpiikkien asennus Kytke voimansiirto pois päältä, pysäytä traktorin moottori ja ota virta-avain virtalukosta ennen kuin aloitat karhotinpiikkien asennuksen. 4 Ota karhotinpiikit varsineen kuljetustelineestä ja kiinnitä ne roottorissa oleviin putkiin. Piikkien kaarevan puolen tulee olla pyörimissuuntaan nähden taakse päin, kts piirros. Ota rengassokka irti (). Työnnä karhotinvarsi () roottorin putkeen niin syvälle, että lukitusnasta (4) napsahtaa reikäänsä (). Kiinnitä rengassokka paikalleen (). KS-4-60 Krone Swadro 65 & 76 9

20 .5. Karhotinvarsien pidikkeiden suojus Karhotinvarsien pidikeputkien suojakaaren () tulee olla tapilla () lukittuna paikallaan, kun karhotinroottorit on nostettu ylös kuljetusasentoon. KS Nivelakseli.6. Yleistä Nosta nivelakselin pidike () ylös. Kiinnitä nivelakseli traktorin voimanottoon. Kiinnitä nivelakselin suojuksen pyörimimisen estävät ketjut johonkin työkoneen tai traktorin kiinteään osaan. HUOM! Laajakulmanivel karhottimen puoleiseen päähän! Käytä vain alkuperäistä tai sitä vastaavaa nivelakselia. Varmistaudu, että sekä traktorissa että työkoneessa olevat akselin päiden suojukset ovat paikallaan. KS Krone Swadro 65 & 76

21 . Karhottimen käyttö. Kiinnitys traktoriin Varmistaudu, että ulkopuoliset ovat turvallisen välimatkan päässä kiinnityksen aikana. Varo erityisesti, että kukaan ei ole roottoreiden alla. Kiinnitä karhotin traktoriin ja kiinnitä nivelakseli paikalleen kuten kappaleessa. on neuvottu.. Ylikuormituskytkin Karhotinroottoreissa on nokkakytkin-tyyppinen ylikuormitussuoja (), joka sijaitsee nivelakselilla koneen keskirungon ja karhotinroottorin liitoskohdassa. Roottorin ylikuormittuessa nokkakytkin luistaa ja estää konevaurion. Kytke voimansiirto pois päältä ja selvitä mahdollisen ongelman syy, jos kytkin luistaa. Älä luistata kytkintä, jotta sen nokat eivät kuluisi tarpeettomasti. Ylikuormituskytkintä ei saa säätää. Takuu raukeaa, jos tehtaalla asennetun ylikuormituskytkimen tilalle asennetaan jokin muu laite! KS-0-09 Krone Swadro 65 & 76

22 . Säätäminen kuljetusasennosta työasentoon Käännä suojakaaret () koneen vasemmalla ja oikealla puolen 90 sisäänpäin ja lukitse ne sokilla (). Varmistaudu ennen karhotinroottoreiden alas laskua, että suojakaaret () ovat ala-asennossa ja että kukaan ei ole vaara-alueella. Älä käynnistä roottoreita elleivät suojakaaret ole suojaavassa asennossaan! KS-0-0 Swadro 65 Kiinnitä hydrauliventtiili traktorissa olevaan pidikkeeseen. Käännä hana keskiasentoon (kts piirros). Vapauta lukitus (nostamalla roottoreita hydraulisesti). Vedä lukituksen vapautusköydestä ja pidä se kireällä. Siirrä ulkopuolisen hydrauliikan hallintavipu ALASasentoon, jolloin kuljetusasennossa olevat roottorit laskeutuvat alas. Vapauta ote lukitusköydestä. Karhotinpiikkien kiinnitys: kts kappale.5.. KS56800 Swadro 76, mekaaninen malli Kiinnitä hydrauliikan hallintaventtiili traktorissa olevaan pidikkeeseen. Avaa hallintaventtiilit () ja (). Vapauta lukitus (nostamalla roottoreita hydraulisesti). Vedä lukituksen vapautusköydestä ja laske roottorit hitaasti alas ulkopuolisen hydrauliikan hallintaventtiiliä käyttäen. Vapauta ote kuljetusasentolukituksen hallintaköydestä. Kiinnitä karhotinpiikit paikalleen (kts. kappale.5.) KS Krone Swadro 65 & 76

23 Swadro 76 electric Sähköinen hallintalaite Kytke virta päälle (0 > ) Käännä roottoreiden noston ja laskun hallintavipu (6) keskiasentoon Varmistaudu, että myös hallintavipu 5 on keskiasennossa! Vapauta lukitus (nostamalla roottoreita hydraulisesti). Avaa roottoreiden kuljetusasentolukitus köydestä vetämällä. Käännä traktorin ulkopuolisen hydrauliikan hallintaventtiili ALAS-asentoon. Laske roottorit alas hitaasti. Vapauta ote lukitusköydestä. M B K KRONE Roottorit voidaan laskea alas vaikka virta ei olisikaan kytketty hallintalaitteeseen. Tällöin traktorin ulkopuolinen hydrauliikka käyttää molempia nostosylintereitä samanaikaisesti ja sivut laskeutuvat alas yhtä aikaa. KS-0-0 Käännä roottoreiden suojakaaret () alas ja lukitse ne paikalleen sokan () avulla. KS Oikean ja vasemman sivun erillishallinta Swadro 65 Hallintaventtiilillä () voidaan valita, että vain toinen roottori nousee ylös. Tämä mahdollistaa pöyhinnän vain yhtä roottoria käyttäen. Käännä hydraulikierron valintavipu keskiasentoon noston/laskun jälkeen. Krone Swadro 65 & 76

24 Swadro 76, mekaaninen malli Oikean roottorin nosto Avaa oikean puoleinen hallintaventtiili (). Sulje hallintaventtiilit () ja (). Oikean puoleinen roottori nousee ylös, kun traktorin ulkopuolisen hydrauliikan hallintaventtiili siirretään YLÖS-asentoon. KS Vasemman roottorin nosto Sulje hallintaventtiilit () ja (). Avaa hallintaventtiili (). Vasemman puoleinen roottori nousee ylös, kun traktorin ulkopuolisen hydrauliikan hallintaventtiili siirretään YLÖS-asentoon. KS Swadro 76 electric 5 Sähköinen hallintalaite Kytke virta päälle (0 >), odota, että vihreä merkkivalo syttyy 4 Käännä valintavipu (6) joko oikealle tai vasemmalle sen mukaan kumman roottorin haluat nostaa ylös. Nosta roottori ylös traktorin ulkopuolisen hydrauliikan hallintaventtiiliä käyttäen. 6 Kytke virta pois päältä (> 0) Älä nosta roottorin suojakaarta ylös ennen kuin voimansiirto (nivelakseli) on kytketty pois päältä. M B K KRONE KS-0-0 Ole erityisen varovainen kun työskentelet yhtä karhotinroottoria käyttäen! Varmistaudu, että kukaan ei ole vaaraalueella työskentelyn aikana! Nostaessasi roottoreita päisteissä, nosta aina molemmat roottorit rajoittimeen asti. 4 Krone Swadro 65 & 76

25 .5 Nosto työasennosta kuljetusasentoon Kytke voimanotto pois päältä ja odota, että roottorit pysähtyvät ennen kuin nostat ne kuljetusasentoon. Avaa suojakaaren () lukitussokka ja nosta suojakaari ylös. Aseta sokka takaisin saranakohtaan. KS Vedä karhotinpiikit varsineen irti roottorista ja kiinnitä ne karhottimen takaosassa olevaan kuljetustelineeseen. Aseta karhottimet kuljetustelineeseen niin, että piikit osoittavat eteenpäin. Avaa rengassokka (). Nosta salpa () ylös. Vedä karhotinvarsi () irti. Aseta rengassokka takaisin paikalleen (). KS-4-60 Swadro 65 Käännä hydrauliventtiilin hallintavipu keskiasentoon. Avaa kuljetusasentolukko hallintaköydestä vetäen. Siirrä ulkopuolisen hydrauliikan hallintavipu YLÖSasentoon, jolloin roottorit nousevat ylös. Vedä köydestä niin kauan, että karhotinvarsissa oleva voimansiirron kytkevä tappi vapautuu. Nosta karhotinroottorit niin ylös, että kuljetusasentolukitus napsahtaa kiinni. Käännä suojakaari ulos - Avaa sokat - Käännä kaari suoja-asentoon - Kiinnitä sokat KS56800 Krone Swadro 65 & 76 5

26 Swadro 76 mekaaninen malli Avaa hallintaventtiilit () ja (). Avaa kuljetusasentolukitus hallintaköyttä vetämällä. Siirrä traktorin ulkopuolisen hydrauliikan hallintavipu YLÖS-asentoon, jolloin molemmat karhotinroottorit alkavat nousta ylös. Vedä lukituksen hallintaköydestä niin kauan, että karhotinvarsissa oleva voimansiirron kytkevä tappi vapautuu. Nosta karhotinroottorit niin ylös, että kuljetusasentolukitus napsahtaa kiinni. Käännä suojakaari ulos - Avaa sokat - Käännä kaari suoja-asentoon - Kiinnitä sokat KS Swadro 76 electric Sähköinen hallintalaite Käännä virta päälle (0 > ) Käännä sivujen noston hallintavipu (6) keskiasentoon Myös hallintavivun (5) tulee olla keskiasennossa! 5 Avaa kuljetusasentolukitus hallintaköyttä vetämällä. Siirrä traktorin ulkopuolisen hydrauliikan hallintavipu YLÖS-asentoon, jolloin molemmat karhotinroottorit alkavat nousta ylös. Vedä lukituksen hallintaköydestä niin kauan, että karhotinvarsissa oleva voimansiirron kytkevä tappi vapautuu. Nosta karhotinroottorit niin ylös, että kuljetusasentolukitus napsahtaa kiinni. Käännä suojakaari ulos - Avaa sokat - Käännä kaari suoja-asentoon - Kiinnitä sokat M B K KRONE 4 6 KS-0-0 Paineista karhotinroottoreiden kannatinvarsien nostosylinterit ja aseta sen jälkeen traktorin hydraulivipu vapaaasentoon, jotta karhotinroottoreiden kannatinvarret eivä makaisi kuljetusasentolukon varassa Krone Swadro 65 & 76

27 .6 Irrotus traktorista Pysäköi kovalle, tasaiselle alustalle. Varmistaudu, että karhotin pysyy paikallaan ennen kuin irrotat sen vetolaitteen traktorista. Ole varovainen, muista turvallisuusohjeet! - Pysäköi karhotin tasaiselle, kovalle alustalle. - Käännä tukijalat alas ja lukitse ne tukiraudalla (). - Irrota nivelakseli ja kiinnitä se tukensa () varaan. - Irrota hydrauliletku ja kiinnitä se koneessa olevaan kiinnikkeeseen. - Irrota sähköjohdot traktorista. - Laske vetovarret niin alas, että karhottimen vetorunko on tukijalkojensa varassa. - Irrota vetovarret vetotapeista. KS KS Krone Swadro 65 & 76 7

28 4. Perussäätö Perussäätöä tehtäessä karhottimen ja traktorin tulee olla tasaisella alustalla. Pysy turvallisen välimatkan päässä käynnissä olevasta karhottimesta. Varmistaudu, että kukaan ei ole vaaraalueella. Roottoreiden pyöriessä roottorit on luvallista nostaa vain rajottimen korkeudelle asti. 4. Traktorin vetovarsien korkeus Säädä vetovarret niin, että työasennossa kytkentätapit ovat n. 58 cm korkeudella maasta (mitta H). Lukitse traktorin nostovarret tälle korkeudelle. (kts kappale 7.) H KS Työkorkeuden säätäminen Swadro 65 ja Swadro 76 mekaaniset mallit Työkorkeutta säädetään kierrettävällä kammella. Oikealle ja vasemmalle roottorille on erillinen säätö. Perussäätö: Säädä korkeus niin, että piikkien kärjet ovat mahdollisimman alhaalla, mutta eivät kuitenkaan kosketa maata. Seuraa koneen toimintaa työn aikana. Korjaa säätöä tarpeen mukaan. Liian korkealle säädetyt piikit eivät tee puhdasta työjälkeä. Liian alas säädettynä piikit saattavat osua maahan, ne kuluvat ja saattavat vaurioitua ja nostaa multaa rehun joukkoon. KS Krone Swadro 65 & 76

29 Swadro 76 electric 5 Roottoreiden työkorkeutta säädetään kahdella sähkömnoottorilla. Hallintavipu = vasen roottori Hallintavipu 4 = oikea roottori Vipujen toiminnot Käännä vipua ylös = työkorkeus nousee Käännä vipua alas = työkorkeus pienenee Sähköistä hallintalaitetta käyttäen työkorkeutta voidaan säätää työn aikana. Seuraa työjälkeä ja säädä tarpeen mukaan. M B K KRONE 4 6 KS-0-0 Käännä säätövipu keskiasentoon kun säätö on oikea. Käytä vain yhtä säätövipua kerrallaan. Krone Swadro 65 & 76 9

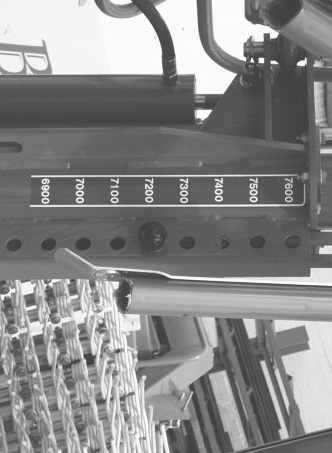

30 4. Työleveyden säätäminen Swadro 76, mekaaninen malli Karhottimen työleveys voidaan esivalita asettamalla rajoitintappi () haluttuun reikään. KS _ Sulje hallintaventtiilit () ja (). Avaa hallintaventtiili (). Säädä roottorin leveys paineistamalla traktorin ulkopuolisen hydrauliiikan venttiili, jolloin karhottimen varret säätyvät rajoittimeen asti. Swadro 76 electric Karhottimen työleveyttä säädetään kahden hydraulisylinterin avulla karhotinroottoreiden ollessa työasennossa. Kytke virta päälle hallintalaitteeseen. Käännä valintavipua 5 vasemmalle tai oikealle sen mukaan kumman roottorin etäisyyttä haluat säätää. 5 KS Säädä sen jälkeen karhottimen roottorin varren pituutta traktorin ulkopuolisen hydrauliikan hallintavipua käyttäen. Suorita säätö traktorin liikkuessa eteenpäin, jolloin karhottimen kannatuspyöriin kohdistuva sivuttaisrasitus on mahdollisimman pieni. Käännä valintavipu 5 keskiasentoon säädön jälkeen. M B K KRONE 6 KS-0-0 Karhotinroottoreiden etäisyys (koneen työleveys) valitaan lähinnä sen mukaan kuinka suuri karho halutaan tehdä: Perusohje: paljon rehua = suuri työleveys vähän rehua = pieni työleveys Ajonopeus valitaan seuraamalla työjälkeä. Liian nopeasti ajettaessa karhotinpiikit eivät ehdi tehdä puhdasta jälkeä. Työleveyden säädön ja pitkäaikaisen varastoinnin jälkeen työleveyden hydraulisylinterit on paineistettava vähintään 5 sek. ajaksi, jotta hydrauliset paineakut täyttyisivät ja asettuisivat oikeaan paineeseen. 0 Krone Swadro 65 & 76

31 4.4 Karhotinvarsien ohjainradan säätö Karhotinpiikkien nousua työasennosta jättöasentoon säädetään vivulla (), jolloin ohjainradan asetus muuttuu. Säätö vaikuttaa karhon leveyteen. Avaa säätövivun lukitussokka ja siirrä vipu haluamaasi reikään. Alla on kuvattu oikeanpuoleisen roottorin ohjainradan säätö: Irrota säätövivun () lukitussokka Nosta vipua ja siirrä sitä sisään päin = piikit nousevat myöhemmin, jolloin karhosta tulee kapea. Siirrä vipua ulos päin = piikit nousevat aikaisemmin, karhosta tulee leveämpi Lukitse säätövipu sokalla. Vasemmanpuoleisen roottorin säätö on peilikuva edellä mainitusta. KS Karhottimen sivuttaiskallistuksen säätö Karhotustulosta voidaan hienosäätää koneen sivuttaiskallistusta muuttamalla. Kannatinpyörien pystyakseleilla on aluslaattoja, jotka voidaan asentaa tarpeen mukaan runkopalkin ylä- tai alapuolelle. HUOM! Asenna runko mahdollisimman alas, jos karhotettavaa heinää on kovin runsaasti. 4.6 Ajonopeus ja voimanoton kierrosluku Ajonopeus ja voimanoton kierrosluku määräytyvät seuraavien tekijöiden mukaan: karhotettavan heinän määrä pellon pinnan tasaisuus karhotettavan rehun kuivuus KS-0-05 Lähtökohtana voidaan pitää Voimanoton kierrosluku 450 r/min Ajonopeus 6-8 km/h Säädä ajonopeutta ja kierroslukua kulloinkin vallitsevan tilanteen mukaan. Krone Swadro 65 & 76

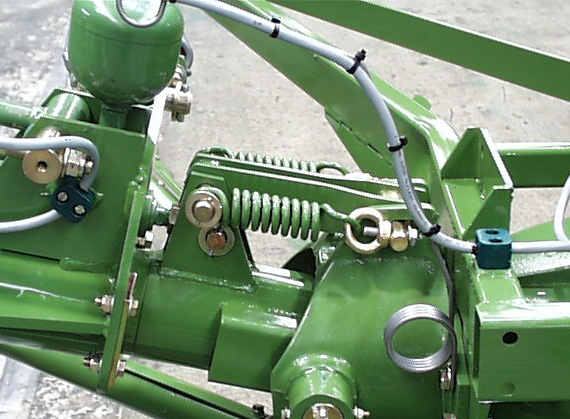

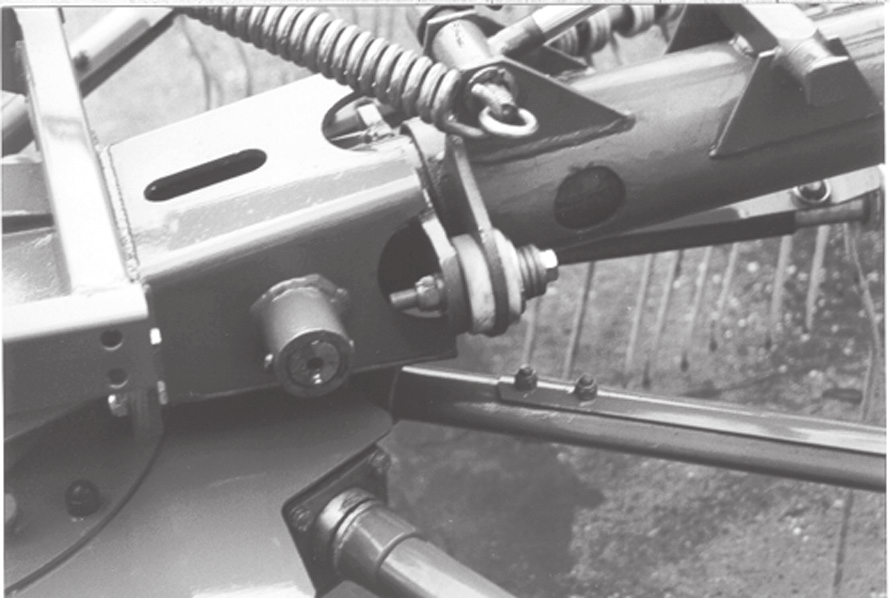

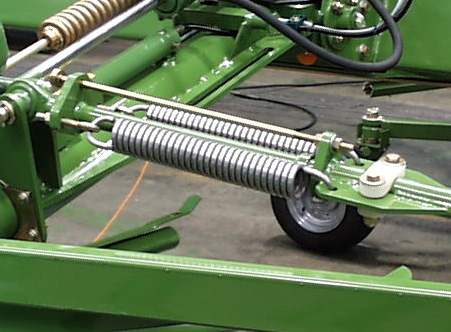

32 4.7 Vakaimet ja roottoreiden kellunta Swadro 65 Roottoreiden kannatinvarsien kitkalevyjä () on syytä kiristää erittäin epätasaisella pelloilla ajettaessa nopeasti. Täten vähennetään roottoreiden vaappumista. Kitkalevyjä säädetään avaamalla tai kiristämällä ruuvia (). Swadro 76 mekaaninen ja sähköhallittu malli Päisteessä karhotinta on nostettava hieman. Roottoreiden noustessa maasta, niiden tulee pysyä vaakasuorassa. Roottoreiden etuosaan kohdistuvaa jousikuormitusta voidaan säätää kiertämällä vanttiruuvia (A). Epätasaisella pellolla, jousien ollessa kireällä karhotinroottorit saattavat alkaa vaappua. Vaappumista voidaan lieventää kiristämällä vakaajatankojen kitkalevyä ja (B) kiertämällä ruuvia (C). A B C KS Roottoreiden kelluntapaine/kevennys Roottoreiden kevennystä voidaan säätää kiertämällä vanttiruuvia (A). Löysää vanttiruuvia = paino ulommilla kannatinpyörällä kasvaa. Kiristä vanttiruuvia = paino sisemmillä kannatinpyörillä kasvaa. A KS-76-0 Krone Swadro 65 & 76

33 5. Huolto ja kunnossapito 5. Muista turvallisuus Kytke voimansiirto pois päältä, pysäytä traktorin moottori ja ota virta-avain virtalukosta ennen kuin alat säätää, huoltaa tai korjata karhotinta. Vältä öljyn ja rasvan joutumista paljaalle iholle. Vaurioituneesta, paineen alaisesta hydrauliletkusta ulos pursuva öljysuihku saattaa tunkeutua ihon läpi. Tapaturman sattuessa hakeudu heti lääkärin hoitoon. Ole varovainen. Noudata turvallisuusohjeita! 5. Yleiset ohjeet Karhottimen luotettavan toiminnan ja pitkän käyttöiän varmistamiseksi konetta on käytettävä harkiten ja se tulee huoltaa määräajoin. Huoltoon kuuluu normaali puhdistus, rasvaus ja voitelu. Tarkasta säännöllisin väliajoin muttereiden ja ruuvien kireys. Alla olevassa taulukossa on ohjearvot. Kiristysmomentti M A (ellei muuta arvoa ole annettu toisaalla tässä ohjekirjassa) A Ø M 4 M 5 M 6 M 8 M 0 M M 4 M 4x.5 M 6 M 6x,5 M 0 M 4 M 4x.5 M 4x M 7 M 7x M M A (Nm) A = Pultin halkaisija (Pultin lujuusarvo on merkitty pultin kantaan) A KS-0-0 Yllä olevasta kireystaulukosta poiketen roottorivarren (, kuva oikealla) kiinnityspulttien kireys on 40 Nm. KS-0-05 Krone Swadro 65 & 76

34 Karhotinvarren tyven ohjainlaakerin () kiinnitysmutterin (M6x,5) kiristysmomentti on 90 Nm. KS Renkaat Rengastöissä tarvitaan erikoistyökaluja! Jätä rengastyöt asiantuntevan erikoiskorjaamon tehtäväksi. Pysäköi karhotin kovalle, tasaiselle alustalle. Aseta pyörien eteen esteet, jotta kone ei pääse liikkumaan itsestään. Tarkasta pyörän pulttien kireys säännöllisesti! Tarkasta rengaspaine säännöllisesti! 5.. Rengaspaine Tarkasta säännöllisesti renkaiden ilmanpaine. Ohjearvot ovat viereisessä taulukossa. Konemalli Renkaat Rengaspaine [bar] Swadro 65 6 x PR,0 Swadro / PR,0 5.. Pyörien kiinnityspultit Tarkasta säännöllisesti pyörien kiinnityspulttien kireys. Kiristä pultit ristikkäin. Pulttien kiristysjärjestys on numeroitu viereiseen piirrokseen KS Krone Swadro 65 & 76

35 6. Voitelu Kytke voimansiirto pois päältä, pysäytä traktorin moottori ja ota virta-avain virtalukosta ennen kuin alat säätää, huoltaa tai korjata karhotinta. Voitelukohteet ja huoltovälit on merkitty seuraaville sivuille. Ohjeiden noudattaminen vähentää kulumista, edesauttaa koneen luotettavaa toimintaa ja pidentää sen käyttöikää. 6. Nivelakseli Voitele nivelakselin rasvanipat hyvälaatuisella konerasvalla. Voiteluvälit (käyttötunnit) on merkitty oheiseen piirrokseen. Noudata myös nivelakselin valmistajan antamia ohjeita. 8h 8h 0h 8h 40h 40h 8h KS Karhotinroottoreiden laakerit Roottorin navan vaihteisto () ja varsien ohjainkehän kotelo () ovat huoltovapaat. KS Krone Swadro 65 & 76 5

36 Päävaihteiston () öljy on vaihdettava alla olevan taulukon mukaisesti. Vaihteistossa ei ole tyhjennystulppaa, vaan se on tyhjennettävä imemällä. KS-0-04 Täytösmäärät ja voiteluainesuositukset Öljymäärä l Voiteluaineen tyyppi Vaihtoväli Roottorin vaihteisto,0 Puolijuokseva Swadro 65 vaihteistorasva GFO 5 Kestovoideltu Roottorin vaihteisto 4,0 Puolijuokseva Swadro 76 vaihteistorasva GFO 5 Roottorivarsien 8,0 Puolijuokseva ohjainkehän kotelo vaihteistorasva GFO 5 Päävaihteisto 0,5 SAE 90 n. 000 ha. 6 Krone Swadro 65 & 76

37 6. Voitelukaavio Selvyyden vuoksi oheisessa piirroksessa on esitetty vain oikealta puolen nähtävissä olevat voitelukohteet. Vastaavat kohteet (peilikuvana) on nähtävissä koneen vasemmalta puolen. Im Bereich des Schiebesitzes der ueren Zinken- und Lagerarme vom Kreisel einfetten. 0h (x) 0h (x) x (8x) Schmierstellen am Schieberohr ( Stck pro Seite) (4x) 0h 50h 0h (4x) x 0h (x) (9x) 0h KS WADRO 65 Krone Swadro 65 & 76 7

38 7. Lisävarusteet Kytke voimansiirto pois päältä, ennen kuin alat säätää, huoltaa tai korjata karhotinta. Pysäytä traktorin moottori ja ota virta-avain virtalukosta. Kytke pysäköintijarru päälle. 7. Piikin varmistin (lisävaruste) Piikin varmistimen asennus Piikin varmistimeen kuuluu: - vaijeri - kaksi kiinnityspalaa, joissa on - kaksi ruuvia, aluslevyt ja itselukkiutuvat mutterit Kiinnitä vaijeri () kiinnityspaloilla () karhottimen piikkeihin (). 4 Kiinnitä vaijeri niin, että se on piikin takapuolella pyörimissuuntaan nähden. Kiinnitysmuttereiden tulee olla ulkosivun puolella. KS Traktorin vetovarsien ala-asennon rajoitinketju (lisävaruste) Kiinnitä ketjut (), helat () ja aluslevy () vetovarsien kiinnitystappeihin. Kiinnitä ketjun koukut (4) traktoriin. Säädä ketjujen pituus niin, että vetovarret pysyvät oikealla korkeudella. 4 KS Krone Swadro 65 & 76

39 8. Talvivarastointi. Puhdista karhotin käyttökauden jälkeen. Käytä painepesuria varoen. Älä kohdista vesisuihkua suoraan laakereihin.. Tarkasta, että kaikki liikkuvat osat toimivat asianmukaisesti. Irrota ja puhdista sekä voitele ne tarvittaessa. Käytä vain alkuperäisiä KRONE-varaosia.. Voitele kaikki nivelkohdat. 4. Rasvaa karhotin huoltokaavion mukaisesti. 5. Voitele nivelakselin liukupinnat, jotta akselin puolikkaat eivät jäätyisi. 6. Varastoi karhotin kuivassa konehallissa. Älä säilytä lannoitteita samassa tilassa. 7. Tarkasta koneen maalipinta. Uusintamaalaa tarvittaessa. Suojaa kiiltäviksi kuluneet osat ruosteenestoaineella. 8. Lisää n.,5 litraa puolijuoksevaa vaihteistorasvaa roottorin vaihteistoon huohottimen ( Swadro 65) tai ( Swadro 76) kautta. KS Rasvaa karhotinvarsien kiinnitysputkien liukupinnat. 0. Nosta karhotin pukkien päälle, jotta paino ei olisi renkailla. Suojaa renkaat suoralta auringon valolta, rasvalta ja öljyltä.. Tarkasta kone ja tee lista havaitsemistasi puutteista. Hanki tarvittavat alkuperäiset KRONE-varaosat ajoissa. 9. Uuden käyttökauden alkaessa. Puhdista kone suojarasvasta.. Voitele kone huolto-ohjeen mukaisesti, jotta eri kohteisiin mahdollisesti kertynyt kondenssivesi tulisi ulos.. Tarkasta vaihteiston öljyn määrä. Lisää tarvittaessa. 4. Tarkasta kaikkien ruuvien ja muttereiden kireys. Kiristä tarpeen mukaan. 5. Tarkasta koneen säädöt. Uusi säädöt tarvittaessa. 6. Tarkista, että nivelakselin liukukytkin ei ole juuttunut kiinni. Avaa tarvittaessa. 7. Lue käyttöohje ja palauta mieleesi käyttöön ja huoltoon liittyvät asiat. Krone Swadro 65 & 76 9

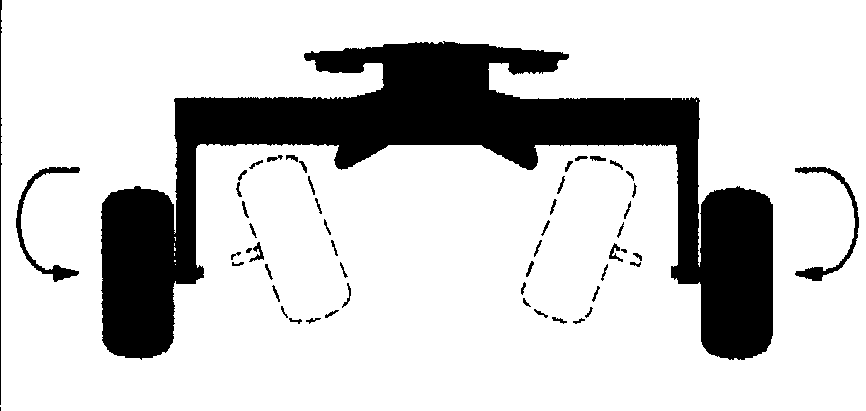

40 Käyttöohjekirjan liite Karhottimen kokoaminen (maahantulohuolto). Valmistelut Kytke voimansiirto pois päältä, ennen kuin alat koota, säätää, huoltaa tai korjata karhotinta. Pysäytä traktorin moottori ja ota virta-avain virtalukosta. Kytke pysäköintijarru päälle.. Pyörien kääntäminen Kuljetusleveyden pienentämiseksi pyörät asennetaan tehtaalla pyörän varsien sisäpuolelle. Pyörät on siirrettävä ulkopuolelle ennen koneen käyttöönottoa. Karhottimen pyörien tulee olla käytön aikana pyörän varsien ulkopuolella. Kaatumisvaara! KS Karhonkokoojan asennus Karhonkokooja asennetaan karhotinroottoreiden väliin. Tätä varten runkoon on tehtaalla asennettu kulmarauta (5). Asennussarjaan kuuluu seuraavat osat: Vahvike () (BD x 40 x 540; 4 kpl) Terästanko () (Rd 0 x 595) Karhon kokoojakangas () Terästanko (4) (Bd x 0 x 065; kpl) Kulmarauta (5) Pultit (M 6 x 5) Aluslevy (6.4 x 8 x.6) Itselukkiutuva mutteri (NM 6) Pultit (M 0 x 50) Itselukkiutuva mutteri (NM 0) Suojatuppi (6) (PVC 40 x 5 x 00; 4 kpl) KS Pujota suojatuppi (6) vahvikeraudan kärkeen () ja työnnä se terästangon () avulla karhotinkankaassa () olevaan uraan. Ruuvaa karhotinkangas ja terästanko (4) kiinni kulmarautaan. Kiinnitä terästanko () kulmaraudan ja kiinnikekappaleen väliin. Kiristä mutterit niin, että karhotinkangas pääsee liikkumaan vapaasti sivusuunnassa. 40 Krone Swadro 65 & 76

41 4. Varoituskilvet Koneen mukana toimitetaan varoituskilvet ja jarrukiilat. Kiinnitä kilvet paikalleen mukana toimitetuilla kuusioruuveilla. KS Valojen asennus Takavalojen johto on asennettu tehtaalla koneen runkoon. Liitä varoituslevyissä olevien takavalojen pistoke virtajohtoon. Tarkasta liitokset. Kytke virtajohto traktorin valopistokkeeseen. Tarkasta, että valot toimivat. 40 KS Karhotinvarsien asennus Kuljetuksen helpottamiseksi oikeasta ja vasemasta roottorista irrotetaan tehtaalla neljä karhotinvartta. Ne on asennettava paikalleen ennen koneen käytöönottoa. Irrota laakereiden suojukset. Asenna karhotinvarret paikalleen kuvan esittämässä järjestyksessä ( ). Varmistaudu, että rasvanippa tulee kuvan esittämään asentoon (keskimmäinen kuva, viite ). Työnnä karhotinvarsi paikalleen niin, että tyvessä oleva laakeri asettuu ohjainradalle. Aseta varren tyven kiinnityslevy paikalleen. Kierrä neljä pulttia paikalleen ja kiristä ne ristikkäin (kiristysmomentti M A : 40 Nm). Pyöritä roottoria käsivoimin. Varmistaudu, että se pyörii esteettä. A B Krone Swadro 65 & 76 4

42 6. Sähkökaavio 4 Krone Swadro 65 & 76

43 Krone Swadro 65 & 76 4

44 ... konsequent, kompetent Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Straße 0, D Spelle Postfach 6, D Spelle Phone +049 (0) 59 77/95-0 Fax +049 (0) 59 77/95-9 Internet: -Sep-00
