1 Karhotin Swadro 70/0 T Swadro 70/6 T (valmistusnumerosta alkaen) Käyttöohje FI

2 EU-vaatimustenmukaisuusvakuutus EY-direktiivin 98/37/EY mukaan Me, Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Str. 0, D Spelle vakuutamme omalla vastuullamme, että tuote Krone-karhotin Tyyppi: Swadro 70/0 T ; Swadro 70/6 T, jota tämä vakuutus koskee, vastaa EY-direktiivin 98/37/EY mukaisia turvallisuus- ja terveysvaatimuksia. Spelle, (Dr.-Ing. Josef Horstmann, toimitusjohtaja) (ppa. Dr.-Ing. Klaus Martensen, suunnittelu- ja tuotekehityspäällikkö) Hyvä asiakas, olet täten saanut ostamasi KRONE -tuotteen käyttöohjeen. Käyttöohje sisältää tärkeitä ohjeita koneen oikeasta ja turvallisesta käytöstä. Voit tilata uuden käyttöohjeen, jos satut kadottamaan käyttöohjekirjan tai se likaantuu käyttökelvottomaksi. Ilmoita tilausta tehdessäsi kääntöpuolella mainitut numerotiedot.

3 Johdanto Arvoisa asiakkaamme Hankkiessasi uuden KRONE-karhottimen olet saanut laatutuotteen. Kiitämme Krone-tehdasta kohtaan osoittamastasi luottamuksesta. Tutustu karhottimen käyttöohjeeseen huolellisesti ennen koneen käyttöä, jotta voit hyödyntää sitä parhaalla mahdollisella tavalla. Käyttöohje on jäsennelty siten, että siitä selviävät kuhunkin työvaiheeseen tarvittavat toimet. Käyttöohje sisältää tarkat ohjeet ja tiedot koneen huollosta, turvallisesta käyttötavasta ja työmenetelmistä, erityisistä turvatoimenpiteistä ja saatavista lisävarusteista. Näiden ohjeiden ja tietojen noudattaminen on välttämätöntä, tärkeää ja hyödyllistä karhottimen käyttöturvallisuuden, luotettavuuden ja arvon säilymisen vuoksi. Huomaa: Säilytä tämä käyttöohje aina saatavilla sitä varten varatussa lokerossa. Käyttöohje on osa konettasi. Käytä konetta vasta perehtymisen jälkeen ja tämän ohjeen mukaisesti. Noudata ehdottomasti turvallisuusohjeita! Noudata myös konetta koskevia tapaturmanehkäisymääräyksiä ja muita yleisesti hyväksyttyjä turvallisuusteknisiä, työterveyttä ja tieliikennettä koskevia sääntöjä. Kaikki tässä käyttöohjeessa esitetyt ohjeet, kuvat ja tekniset tiedot vastaavat ohjekirjan painohetken tilannetta. Valmistaja pidättää itsellään oikeuden muuttaa koneen rakennetta siitä ennalta ilmoittamatta. Voit tilata uuden käyttöohjeen, jos satut kadottamaan käyttöohjekirjan tai se likaantuu käyttökelvottomaksi. Ilmoita tilausta tehdessäsi kääntöpuolella mainitut numerotiedot. Toivotamme menestystä KRONE-koneen käytössä. Maschinenfabrik Bernard Krone GmbH Spelle

4 Johdanto

5 Inhaltsverzeichnis Sisällysluettelo Yleistä... I -. Käyttötarkoitus... I -. Tekniset tiedot... I -.. Valmistajan osoite... I -.. Vaatimustenmukaisuusvakuutus... I -..3 Merkinnät... I -..4 Tiedustelut ja varaosien tilaaminen... I -..5 Tarkoituksenmukainen käyttö... I -..6 Yleiset tekniset tiedot... I - Turvallisuus... II -. Ohjekirjan merkinnät... II -. Tarkoituksenmukainen käyttö... II -.3 Turvallisuus- ja tapaturmanehkäisymääräykset... II -.3. Hinattavat työkoneet... II -.3. Voimanottoakselin käyttö... II Hydrauliikkajärjestelmä... II Renkaat... II Huolto... II -3.4 Johdanto... II Varoitusmerkintöjen sijainti ja selitys... II Yleisten ohjetarrojen sijainti... II -6 3 Ennen käyttöönottoa...iii - 3. Erityiset turvaohjeet... III - 3. Karhottimen kiinnitys traktoriin... III Nivelakselin pituuden säätö... III Nivelakseli... III Yleistä... III Nivelakselin asennus ja huolto... III Ylikuormitussuoja... III Hydrauliikka... III Erityiset turvaohjeet... III Hydrauliikkaliitäntä... III Valojen kytkentä... III Vaihto kuljetusasennosta työasentoon... III Varo rinteissä käännyttäessä... III Vaihto työasennosta päisteasentoon... III Vaihto päisteasennosta työasentoon... III Vaihto työasennosta kuljetusasentoon... III -7

6 Sisällysluettelo 3.8 Karhottimen irrotus... III -8 4 Karhottimen säätö... IV - 4. Yleistä... IV - 4. Perussäätö... IV Työkorkeuden säätö... IV Kannatinpyörästön sivuttaiskallistuksen säätö... IV Karhonmuodostaja... IV Karhon takimmaisen kokoojakankaan () säätö:... IV Karhon etummaisen kokoojakankaan säätö kaksoiskarhoa varten (valinnaisvaruste). IV Karhonmuodostajan pituussäätö... IV Karhonmuodostajan korkeussäätö... IV Ajonopeus ja voimanoton kierrosluku... IV Säädettävät kuristimet... IV Roottorien noston kytkentäviiveen säätö... IV -5 5 Huolto ja hoito... V - 5. Erityiset turvaohjeet... V - 5. Yleisiä ohjeita... V Renkaat... V Piikkivarsien vaihto... V Hydrauliletkujen vaihto... V Voitelu... VI - 6. Karhotinroottoreiden laakerit... VI - 6. Vaihteistojen täytösmäärät ja voiteluainesuositukset... VI Kääntökoneiston öljymäärän tarkastuksen ja öljyn vaihdon aikavälit... VI Kääntökoneisto... VI Nivelakseli... VI -3 7 Talvivarastointi... VII - 8 Uuden käyttökauden alkaessa... VIII - 9 Erikoisvarusteet/lisävarusteet... IX - 9. Piikin varmistin... IX - 9. Karhon kokoojakankaan asennus... IX Edessä olevan karhon kokoojakankaan asennus (valinnaisvaruste)... IX - 0 Häiriöt, niiden syyt ja korjaus...x - 0. Erityiset turvaohjeet... X - 0. Yleiset häiriöt, niiden syyt ja korjaus... X -

7 Yleistä Yleistä Tämä käyttöohje sisältää perusohjeet koneen käyttökuntoon laittamisesta, sen käytöstä ja huollosta. Koneen käyttäjän tulee ehdottomasti perehtyä käyttöohjeisiin ennen koneen käyttöönottoa ja käyttöä. Käyttöohjekirjan tulee aina olla koneen käyttäjän saatavilla...3 Merkinnät Koneen tiedot löytyvät tyyppikilvestä. Noudata turvallisuutta koskevan kappaleen yleisiä turvaohjeita sekä muualla ohjekirjassa annettuja erityisiä turvaohjeita.. Käyttötarkoitus Karhotin on suunniteltu niitetyn korsirehun kokoamiseen karholle.. Tekniset tiedot.. Valmistajan osoite Maschinenfabriken Bernard Krone GmbH Heinrich-Krone-Strasse 0 D Spelle (Gemany) Puhelin: /935-0 Faksi: / Sähköposti: info-ldm@krone.de.. Vaatimustenmukaisuusvakuutus Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Str. 0 D Spelle Made in Germany SW70008 EY-direktiivin mukainen vaatimustenmukaisuusvakuutus. Katso kansilehden sisäpuoli Tyyppi Koneen-nro Valmistusvuosi Konekilpi on koneen virallinen valmistustodistus. Sitä ei saa muuttaa tai poistaa...4 Tiedustelut ja varaosien tilaaminen Konetta koskevissa tiedusteluissa ja varaosatilauksissa on ilmoitettava aina koneen tyyppi, valmistusnumero ja valmistusvuosi. Jotta tiedot olisivat aina käytettävissäsi, suosittelemme kirjoittamaan ne ylempänä oleviin kenttiin. Alkuperäiset varaosat ja valmistajan hyväksymät lisävarusteet ovat turvallisia. Muiden osien käyttö voi aiheuttaa valmistajan takuu- ja vastuuvelvollisuuden raukeamisen. I -

8 Yleistä..5 Tarkoituksenmukainen käyttö Karhotin on tarkoitettu ainoastaan normaaliin maatalouskäyttöön (tarkoituksenmukainen käyttö). Muuta käyttöä ei katsota tarkoituksenmukaiseksi. Muusta kuin tarkoituksenmukaisesta käytöstä aiheutuvat vahingot eivät kuulu valmistajan vastuun piiriin, vaan vastuu on yksinomaan käyttäjän. Tarkoituksenmukaiseen käyttöön kuuluu myös valmistajan antamien käyttö-, huolto- ja kunnossapitomääräyksien noudattaminen...6 Yleiset tekniset tiedot Kone on aina asennettava kuljetusasentoon ennen maantieajoa. Tyyppi Swadro 70/0 T Swadro 70/6 T Vetoaisa vakiovaruste Teliakseli vakiovaruste Piikkivarsien lukumäärä edessä/takana kpl 0/0 3/3 Kaksoispiikkien lukumäärä/varsi edessä/takana kpl 3/4 3/4 Työleveys sivukarholla/kaksoiskarholla n. mm 600 / x 3400 Roottorin läpimitta n. mm 960 Korkeus kuljetusasennossa [K] n. mm 850 Korkeus työasennossa n. mm 400 Pituus [P] n. mm 8400 Kuljetusleveys [L] n. mm 995 Maksimileveys työasennossa n. mm 600 Tehontarve n. kw/hv 37 / 50 Voimanottoakselin kierrosluku r/min. maks. 540 r/min Suositeltava voimanoton kierrosluku käytön aikana r/min Samanarvoinen jatkuva äänitaso alle 70 db(a) Työsaavutus sivukarholla/kaksoiskarholla n. h 5-5,5 / 5,5-6 5,5-6 / 6-6,5 Renkaat 8/8.5-8/6 Rengaspaine bar.0 Valojen jännite V Hydrauliikkajärjestelmän maks. käyttöpaine bar 00 Vaadittavat hydrauliliitännät x yksitoim. /x kaksitoim. Suurin sallittu kuljetusnopeus 40 km/h Omapaino [kg] n.500 n.600 I -

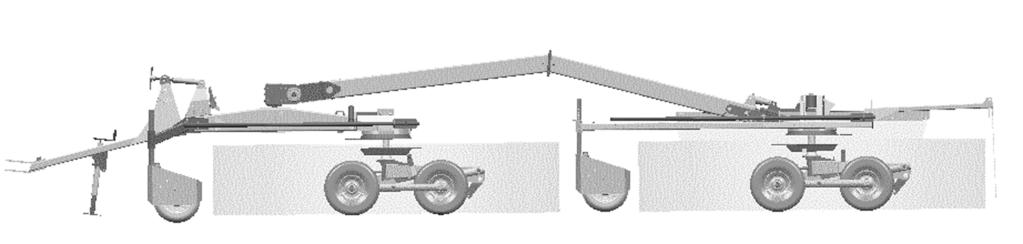

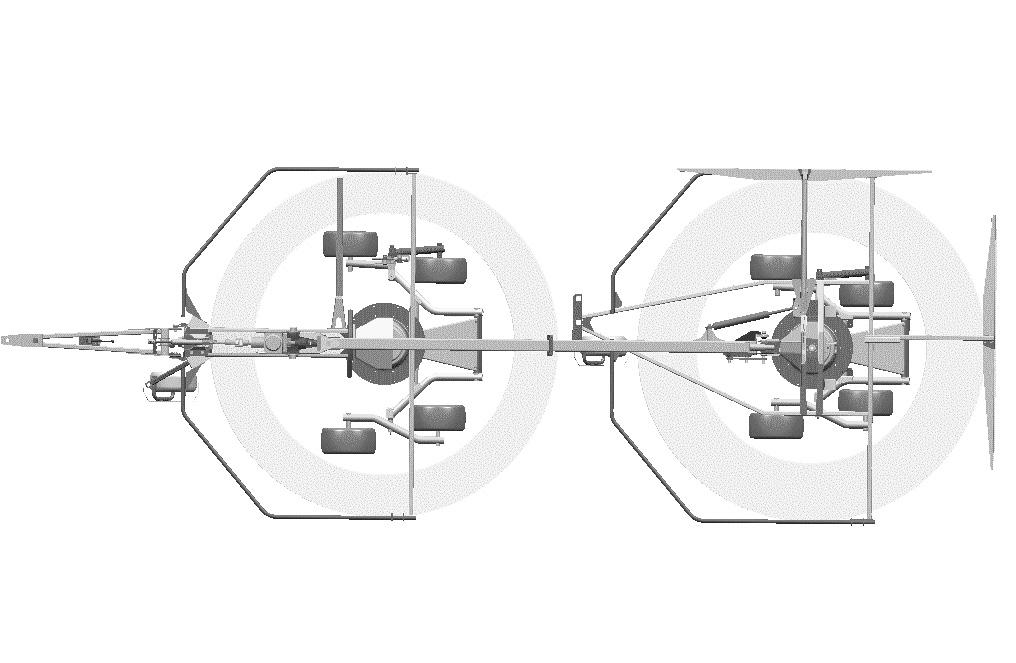

9 Yleistä L B SW L H SW70003 I - 3

10 I - 4 Yleistä

11 Turvallisuus. Ohjekirjan merkinnät Tässä käyttöohjeessa on merkitty varoitusmerkeillä turvallisuutta koskevat ohjeet, joiden huomioimatta jättäminen voi aiheuttaa vaaraa henkilöille. Varoitusmerkki standardin DIN W9 mukaan Yleiset toimintaohjeet on merkitty seuraavalla symbolilla: Suoraan koneeseen kiinnitetyt ohjeet/merkit on ehdottomasti huomioitava ja pidettävä luettavassa kunnossa.. Tarkoituksenmukainen käyttö Karhotin on tarkoitettu ainoastaan normaaliin maatalouskäyttöön (tarkoituksenmukainen käyttö). Muuta käyttöä ei katsota tarkoituksenmukaiseksi. Muusta kuin tarkoituksenmukaisesta käytöstä aiheutuvat vahingot eivät kuulu valmistajan vastuun piiriin, vaan vastuu on yksinomaan käyttäjän. Tarkoituksenmukaiseen käyttöön kuuluu myös valmistajan antamien käyttö-, huolto- ja kunnossapitomääräyksien noudattaminen. Karhotinta käyttävän, huoltavan ja korjaavan henkilön tulee perehtyä koneen käyttöön ja tiedostaa mahdolliset vaaratilanteet. Noudata myös konetta koskevia tapaturmanehkäisymääräyksiä ja muita yleisesti hyväksyttyjä turvallisuusteknisiä, työterveyttä ja tieliikennettä koskevia sääntöjä. Jos koneeseen tehdään omavaltaisia muutoksia, valmistaja ei vastaa tämän aiheuttamista vahingoista. Turvallisuus Tarkasta karhottimen ja traktorin liikenne- ja käyttöturvallisuus aina ennen kuin ajat yleisille teille ja aina ennen koneen käyttöä!.3 Turvallisuus- ja tapaturmanehkäisymääräykset. Käyttöohjeen ohjeiden lisäksi on noudatettava kaikkia yleisesti voimassa olevia turvallisuus- ja tapaturmanehkäisymääräyksiä!. Koneeseen kiinnitetyt varoitus- ja ohjekilvet antavat tärkeitä ohjeita koneen turvallisesta käytöstä. Niiden noudattaminen on tärkeää oman turvallisuutesi vuoksi! 3. Yleisellä tiellä ajaessasi noudata kaikkia voimassa olevia määräyksiä! 4. Tutustu tarkoin koneen kaikkiin osiin, hallintalaitteisiin ja toimintaan ennen kuin aloitat työskentelyn. Työn aikana on liian myöhäistä! 5. Koneen käyttäjän tulee käyttää vain hyvin istuvia vaatteita. Älä käytä löysiä vaatteita. 6. Pidä kone puhtaana, jotta vältät palovaaran! 7. Ennen liikkeelle lähtöä ja koneen käyttöä on varmistettava, ettei lähettyvillä ole ketään (varsinkaan lapsia). Huolehdi riittävästä näkyvyydestä! 8. Kukaan ei saa oleskella työkoneen päällä työskentelyn tai kuljetusajon aikana. 9. Kytke kone traktoriin ohjeiden mukaisesti ja vain tähän tarkoitukseen suunniteltuja kiinnikkeitä käyttäen! 0. Kytkiessäsi työkonetta traktoriin ja irrottaessasi sitä aseta tukijalka oikeaan asentoon!. Ole varovainen, kun irrotat tai kiinnität työkoneita traktoriin!. Kiinnitä lisäpainot aina ohjeiden mukaisesti niitä varten varattuihin kiinnityskohtiin! 3. Ota huomioon sallitut akselipainot, kokonaispainot ja kuljetusmitat! 4. Tarkasta ja asenna kuljetusta varten tarvittavat varusteet kuten valot, varoituslaitteet ja turvalaitteet! II -

12 Turvallisuus 4. Tarkasta ja asenna kuljetusta varten tarvittavat varusteet kuten valot, varoituslaitteet ja turvalaitteet! 5. Koneiden hallintalaitteet (köydet, ketjut, tangot jne.) on sijoitettava siten, että ne eivät aiheuta tahattomia liikkeitä koneen kuljetus- ja työasennossa. 6.Yleisellä tiellä kuljetusta varten kone on asennettava määräysten mukaiseen asentoon ja varmistettava valmistajan ohjeiden mukaan. 7.Älä koskaan poistu kuljettajan paikalta ajon aikana. 8.Valitse ajonopeus aina ympäristön olosuhteiden mukaiseksi. Vältä äkillisiä käännöksiä ajaessasi ylämäkeen, alamäkeen tai rinteen suuntaisesti. 9.Hinattavat tai nostolaitteeseen kiinnitetyt työkoneet ja lisäpainot vaikuttavat traktorin ajo-ominaisuuksiin, ohjautuvuuteen ja jarrujen toimintaan. Tämän vuoksi on tärkeää, että on aina käytettävissä riittävä ohjautuvuus ja jarrutettavuus. 0.Ajaessasi mutkissa on huomioitava laitteen sivuylitykset sekä ulkokaarteen suuntaan vaikuttava keskipakoisvoima.. Ennen koneen käyttöä varmista, että kaikki suojukset on asennettu paikalleen suojaavaan asentoon.. Oleskelu koneen työskentelyalueella on kielletty. 3. Oleskelu koneen kääntymisalueella on kielletty. 4. Hydraulilaitteita saa käyttää vain, kun kukaan ei oleskele koneen kääntymisalueella. 5. Osissa, joita käyttää ulkoinen käyttövoima (esim. hydrauliikka), saattaa aiheutua puristumis- ja leikkautumisvaara. 6. Laske työkone maahan, pysäytä traktorin moottori ja vedä virta-avain virtalukosta, kun poistut traktorin ohjaamosta. 7. Oleskelu traktorin ja työkoneen välissä on kielletty, ellei ajoneuvon liikkumista ole estetty seisontajarrua tai jarrukiiloja käyttäen!.3. Hinattavat työkoneet. Varmista, ettei työkone pääse liikkumaan itsestään.. Ota huomioon suurimmat sallitut kuormitukset traktorin vetokytkimelle, vetokoukulle ja vetovarsille! 3. Ota huomioon tarvittavat liikevarat kytkiessäsi työkonetta traktoriin!.3. Voimanottoakselin käyttö. Käytä vain valmistajan hyväksymiä nivelakseleita.. Nivelakselin suojusputken ja -suppilon sekä traktorin voimanottoakselin suojuksen on aina oltava asennettuna paikalleen. Suojusten on oltava hyvässä kunnossa. 3. Varmista, että nivelakselien suojusputket ovat kohdallaan kuljetus- ja työasennossa. 4. Nivelakselin asennus ja irrotus on sallittua vain, kun traktorin voimanottoakseli on kytketty pois päältä, moottori pysäytetty ja virta-avain poistettu virtalukosta. 5. Mikäli nivelakselin ylikuormitus- tai vapaakytkin ei peity traktorissa olevan suojuksen alle, kytkin on asennettava akselin työkoneen puoleiseen päähän. 6. Varmista, että nivelakseli on oikein asennettu ja lukkiutunut kiinnitysuriinsa. 7. Estä nivelakselin suojuksen pyöriminen kiinnittämällä ketjut paikoilleen! 8. Varmista ennen voimanottoakselin päällekytkemistä, että voimanottoakselin kierrosluku on työkoneen sallitun pyörimisnopeuden mukainen. 9. Ajovoimanottoa käyttäessäsi muista, että kierrosluku on traktorin ajonopeudesta riippuvainen ja pyörimissuunta muuttuu peruutettaessa! 0. Ennen voimanottoakselin päällekytkemistä on varmistettava, ettei kukaan oleskele laitteen vaaraalueella!. Älä kytke voimanottoakselia päälle, kun moottori on pysähdyksissä.. Työskenneltäessä voimanottoakselilla kukaan ei saa oleskella pyörivän voimanotto- tai nivelakselin alueella. 3. Kytke voimanotto aina pois päältä, kun sitä ei tarvita tai kun akselin nivelkulma ylittää valmistajan suositukset. 4. Huomio! Koneen osat saattavat jatkaa pyörimistään vielä senkin jälkeen, kun voimanottoakseli on kytketty pois päältä. Älä mene tällöin liian lähelle konetta. Varmista, että kone on täysin pysähdyksissä ennen minkään työn aloittamista sen parissa. 5. Ennen voimanottoa käyttävän työkoneen tai nivelakselin puhdistusta, voitelua ja säätöä on kytkettävä voimanotto pois päältä, pysäytettävä moottori ja vedettävä virta-avain pois virtalukosta. II -

13 6. Irrotettu nivelakseli asetetaan sille varattuun kiinnikkeeseen. 7. Nivelakselin irrottamisen jälkeen on asetettava suojus voimanottoakselin tyngän päälle! 8. Vauriot on korjattava heti ennen kuin työkonetta käytetään uudelleen..3.3 Hydrauliikkajärjestelmä. Hydrauliikkajärjestelmässä on korkea paine!. Liittäessäsi hydraulisylintereitä ja -moottoreita varmista, että hydrauliletkujen kytkentä tehdään oikein ja asianmukaisesti. 3. Kytkettäessä hydrauliletkuja traktorin hydrauliikkaan on varmistettava, että traktorin ja koneen hydrauliikka on paineeton! 4. Merkitse traktorin ja koneen hydrauliliitokset niin, että virheelliset kytkennät vältetään. Jos liitännät sekaantuvat keskenään, toiminta on päinvastainen (esim. nosto/lasku) onnettomuusvaara! 5. Tarkista hydrauliletkut säännöllisin välein ja vaihda ne, jos ne ovat vaurioituneet tai vanhentuneet! Vaihtoletkujen on vastattava laitteen valmistajan teknisiä vaatimuksia! 6. Etsiessäsi vuotoja käytä asiaankuuluvia apuvälineitä. Loukkaantumisvaara! 7. Kovalla paineella ulostuleva neste (hydrauliöljy) saattaa rikkoa ihon ja aiheuttaa vakavan loukkaantumisen! Vamman sattuessa ota heti yhteys lääkäriin! Tulehdusvaara! 8. Ennen hydrauliikkalaitteiden parissa työskentelyä päästä järjestelmä paineettomaksi ja pysäytä moottori! Turvallisuus 3. Pyöriä ja renkaita saa korjata vain työn hallitseva, ammattitaitoinen henkilö, jolla on käytössään oikeat työkalut! 4. Tarkasta ilmanpaine säännöllisesti. Pidä renkaissa ohjeiden mukainen ilmanpaine!.3.5 Huolto. Koneen kunnostus, huolto, puhdistustyöt sekä toimintahäiriöiden korjaus ovat sallittuja vain, kun voimanotto on kytketty pois toiminnasta ja moottori pysäytetty. - Poista virta-avain virtalukosta!. Tarkista kaikkien mutterien ja pulttien kireys säännöllisesti ja kiristä niitä tarvittaessa! 3. Tue kone kunnolla paikalleen ennen kuin aloitat huoltotöitä ylös nostetun koneen alla. 4. Vaihdettaessa osia, joissa on teräviä reunoja, on käytettävä sopivia työkaluja ja käsineitä! 5. Hävitä käytetty öljy, rasva ja käytetyt suodattimet asianmukaisesti! 6. Ennen sähkölaitteisiin liittyviä töitä on ehdottomasti katkaistava virran syöttö! 7. Jos turvalaitteet ovat alttiita kulumiselle, ne on tarkastettava säännöllisesti ja vaihdettava ajoissa uusiin! 8. Ennen traktorin ja työkoneen sähköhitsaukseen ryhtymistä on irrotettava akun ja laturin johdot! 9. Käytettävien varaosien on vastattava vähintään koneen valmistajan teknisiä vaatimuksia. Tämä on taattua käytettäessä alkuperäisvaraosia! 0. Käytä paineakun täyttöön vain typpikaasua räjähdysvaara!.3.4 Renkaat. Työskennellessäsi renkaiden parissa varmista, että työkone on laskettu turvalliseen paikkaan ja tuettu kunnolla paikalleen jarrukiiloilla.. Pyörien ja renkaiden asennus edellyttää riittävää kokemusta. Siinä on käytettävä tähän työhön tarkoitettuja työkaluja ja välineitä! II - 3

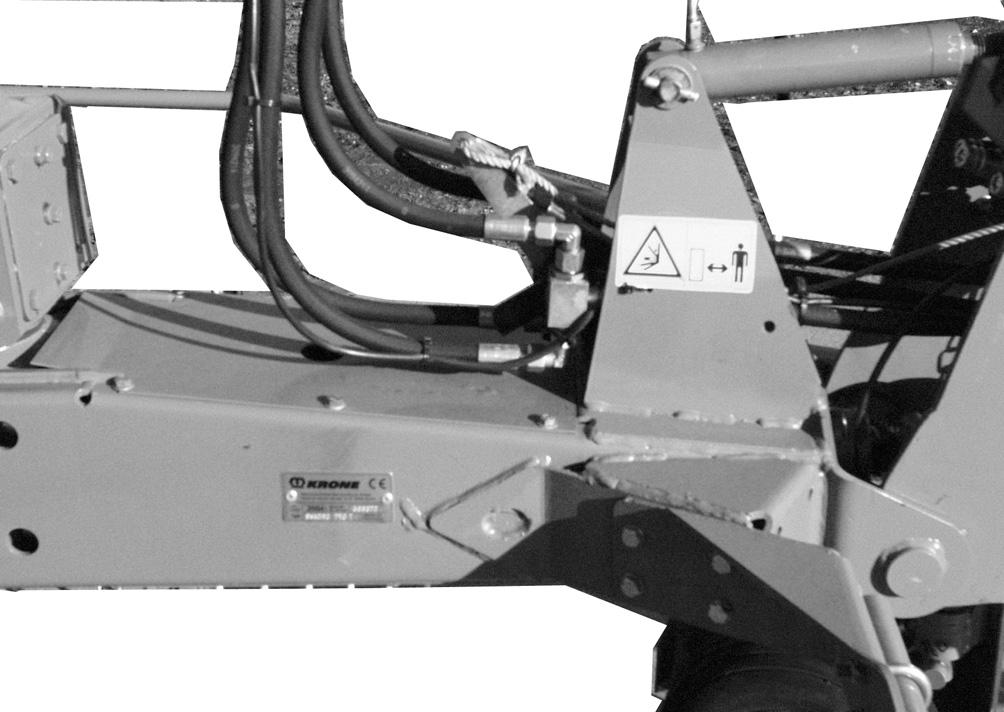

14 Turvallisuus.4 Johdanto KRONE-karhottimeen on kiinnitetty kaikki vaadittavat turvalaitteet (suojukset). Koneen toiminnan kärsimättä kaikkia vaarallisiksi katsottavia osia ei kuitenkaan voida kattavasti suojata. Koneeseen on kiinnitetty varoitusmerkkejä, jotka kiinnittävät huomiota jäljelle jääviin vaaratekijöihin. Varoitukset on esitetty ns. varoitusmerkintöinä. Seuraavassa esitetään tärkeitä ohjeita varoituksien sijainnista ja merkityksestä. Tutustu varoitusmerkintöjen tarkoitukseen. Merkin vieressä oleva teksti ja sen kiinnityspaikka koneessa selventävät varoituksen merkitystä..4. Varoitusmerkintöjen sijainti ja selitys SW MAX. 540/min Ennen käyttöönottoa on luettava käyttöohje ja turvaohjeet. Niitä on noudatettava. Til.nro (x) Voimanottoakselin kierrosluku ei saa ylittää 540 r/min! Hydrauliikkajörjestelmä käyttöpaine ei saa ylittää 00 baaria! Til.nro (x) MAX. 00 bar II - 4

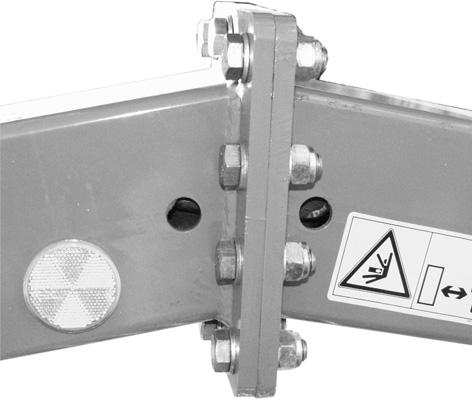

15 Turvallisuus 3 4 Vaara roottorien liikealueella - pysy turvallisen välimatkan päässä! Til.nro (4x) Puristumisvaara! Älä koske vaara-alueelle niin kauan kuin siellä olevat osat voivat liikkua. Til.-nro (5x) II - 5

16 Turvallisuus.4. Yleisten ohjetarrojen sijainti SW (x) Swadro 70/0 T (x) Swadro 70/6 T (x), pit.= 775 mm (x), pit.= 370 mm (x),0 bar (4x) (x) II - 6

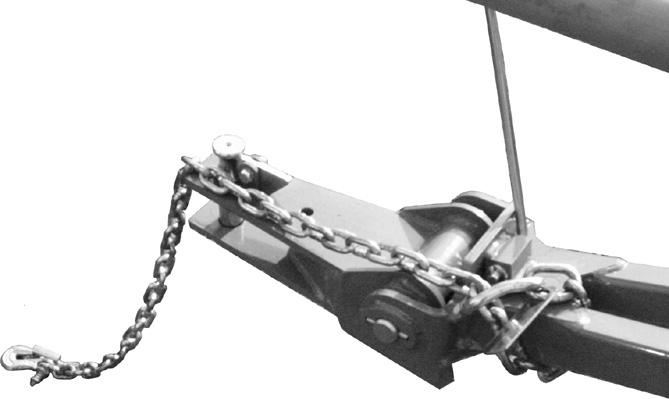

17 3 Ennen käyttöönottoa 3. Erityiset turvaohjeet Ennen käyttöönottoa Karhottimen kunnossapito-, huolto-, korjaus- ja asennustöiden ajaksi on kytkettävä aina voimanottoakseli pois päältä. Pysäytä moottori ja poista virta-avain virtalukosta. Varmista, että traktori ja karhotin eivät lähde liikkeelle itsestään! Suurin sallittu voimanoton kierrosluku on 540 r/min. Kytke hallintaköydet, vaijerit, hydrauliletkut ja kaapelit siten, että ne eivät koske traktorin pyöriin eikä niitä voi käyttää tahattomasti. Tapaturmavaara! Kukaan ei saa olla traktorin ja karhottimen välissä, kun konetta nostetaan tai lasketaan. Suuri loukkaantumisvaara! Varmista, ettei kukaan ole liian lähellä karhotinta, kun kytket voimanottoakselin päälle. Tapaturmavaara! Huolehdi siitä, että käytön aikana ja ajettaessa julkisilla teillä suojalaitteeton kiinnitetty asianmukaisesti! Kiinnitä valot ja tarkista niiden toiminta. Älä poistu traktorin ohjaamosta käytön aikana! 3. Karhottimen kiinnitys traktoriin Karhottimen kiinnitystä varten traktorissa on oltava vetokoukku tai reikäkisko. Varmista, että kukaan ei ole traktorin ja karhottimen välissä kiinnitystä aloitettaessa. Kytke karhotin vetokoukkuun tai reikäkiskoon () ja varmista kiinnitys tapilla (). Varmuusketju (4) on kiinnitettävä vetohaarukkaan (5) kuvan SW46T08 mukaisesti. Koneen kytkennän jälkeen ketju kiinnitetään myös traktoriin. Varmuusketju ei ole kaikissa maissa pakollinen. 4 5 Kierrä tukijalkaa (3) sisäänpäin, kunnes ei kosketa piikkeihin kuljetus- tai päisteasennossa. Käännä tukijalka (3) eteen ja ylös. SW46T08 3 SW46T0 III -

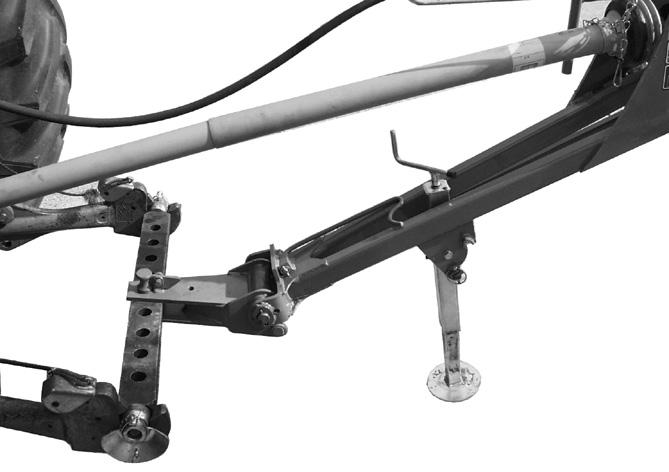

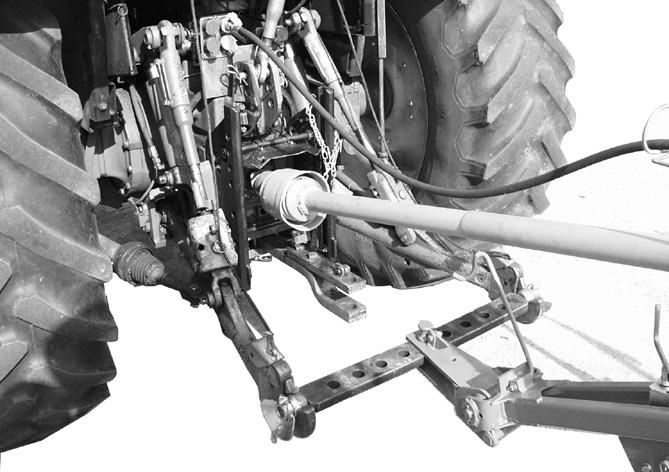

18 Ennen käyttöönottoa 3.3 Nivelakseli 3.3. Yleistä Kun karhotin on kytketty vetokoukkuun, pysäytä moottori, poista virta-avain virtalukosta ja varmista, ettei traktori pääse liikkumaan itsestään! 3.3. Nivelakselin pituuden säätö SW46T00 Karhottimen kunnossapito-, huolto-, korjaus- ja asennustöiden ajaksi on kytkettävä voimanottoakseli pois toiminnasta. Pysäytä moottori. Poista virta-avain virtalukosta. Varmista, etteivät traktori ja karhotin lähde liikkeelle itsestään! Aineellisten vahinkojen vaara: Älä nosta konetta ennen kuin nivelakselin pituus on säädetty! Vedä nivelakselin puolikkaat irti toisistaan. Kiinnitä puolikkaat () ja () traktoriin ja työkoneeseen. (Laajakulmanivelellä varustettu puolikas kiinnitetään työkoneeseen. Ks. nivelakselin merkinnät.) Aseta karhotin sellaiseen asentoon, että nivelakseli on lyhimmillään (suora ajosuunta). Tarkemmat ohjeet löydät nivelakselin valmistajan toimittamasta käyttöohjeesta Nivelakselin asennus ja huolto Estä suojaputken (3) pyöriminen kiinnittämällä ketjut (4) paikoilleen. 3 4 SW46T003 Kun karhotin on kytketty vetokoukkuun, pysäytä moottori. Poista virta-avain virtalukosta. Varmista, ettei traktori lähde liikkeelle itsestään. Varmista, että nivelakseli pääsee liikkumaan esteettä! Nivelakseli voi vahingoittua, jos se ottaa kiinni traktoriin tai työkoneeseen Tarkista nivelakselin pituus, kun käytät karhotinta ensimmäisen kerran ja myöhemmin aina traktorin vaihdon jälkeen. Jos nivelakselin pituus ei sovi traktoriin, lue ehdottomasti kappaleessa 3.3. "Nivelakselin pituuden säätö" annetut ohjeet. III -

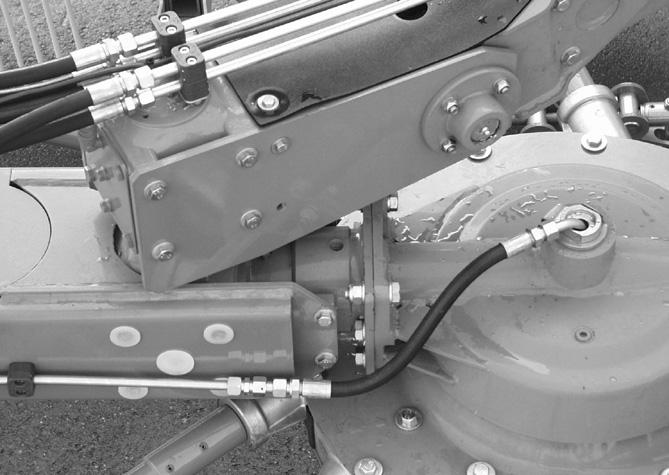

19 Ennen käyttöönottoa Ylikuormitussuoja Karhottimessa on ylikuormitussuojana nokkakytkimet. Nokkakytkimet () sijaitsevat etupalkissa kääntökoneiston takana. Ylikuormituksen hetkellä niistä kuuluu voimakasta rätinää. Tällöin ne luistavat ja vääntömomentti välittyy sykäyksittäin. Jotta ylikuormitussuoja ei kulu ennenaikaisesti, kytke voimansiirto pois päältä välittömästi nokkakytkimien luistaessa. Ylikuormitussuojaan ei saa tehdä muutoksia. Takuu raukeaa, jos tehtaalla asennetun ylikuormitussuojan tilalle asennetaan jokin muu laite! SW70009 Tyyppi Swadro 70/0 T Swadro 70/6 T Vääntömomentti 650 Nm 650 Nm III - 3

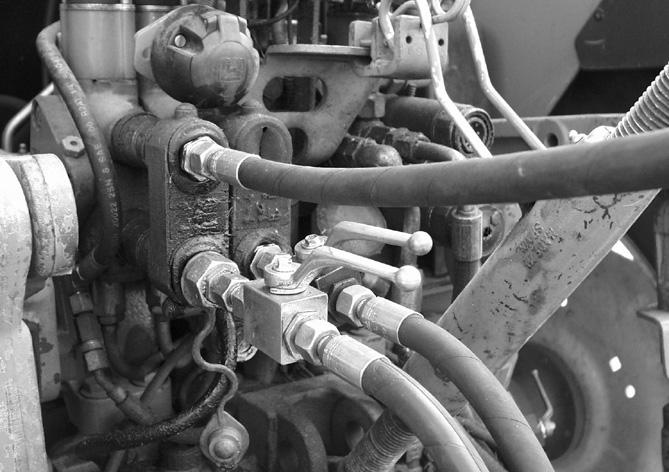

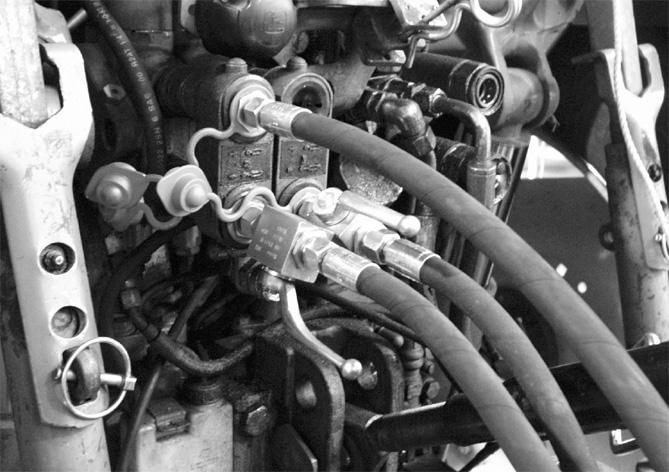

20 Ennen käyttöönottoa 3.4 Hydrauliikka 3.4. Erityiset turvaohjeet Kytkettäessä hydrauliletkuja traktorin hydrauliikkaan on varmistettava, että järjestelmä ei ole paineistettu traktorin eikä koneen puolelta. Etsiessäsi vuotoja käytä asiaankuuluvia apuvälineitä ja suojalaseja. Loukkaantumisvaara! Kovalla paineella vuotavat nesteet (hydrauliöljy) saattavat rikkoa ihon ja aiheuttaa vakavan loukkaantumisen! Vamman sattuessa ota heti yhteys lääkäriin! Tulehdusvaara. Paine on poistettava ennen letkujen irrottamista ja hydrauliikkajärjestelmälle suoritettavia toimenpiteitä. Tarkista hydrauliletkut säännöllisin välein ja vaihda ne, jos ne ovat vaurioituneet tai vanhentuneet. Vaihtoletkujen on vastattava laitteen valmistajan teknisiä vaatimuksia Hydrauliikkaliitäntä Traktorissa tulee olla karhotinta varten yksi kaksitoiminen ja yksi yksitoiminen hydrauliikan hallintaventtiili. Kaksitoiminen hallintaventtiili () (sininen): - Vaihto kuljetusasennosta työasentoon (ja takaisin) - Karhon takimmaisen kokoojakankaan siirto Yksitoiminen hallintaventtiili () (punainen): - Roottorin nosto/lasku Hydrauliletkua kiinnitettäessä hydrauliikan hallintaventtiilin on oltava kelluntaasennossa tai laskuasennossa. Ohjausköysi (3) on vedettävä siten, että se ei voi aiheuttaa kuljetus- ja työasennossa tahattomia liikkeitä. Ohjausköysi ei saa päästä kosketukseen traktorien pyörien kanssa. 3 SW Valojen kytkentä Valolaitteet kytketään pistokkeella (). Kytke karhottimen mukana toimitettava valolaitteiden 7- napainen virtajohto traktorin ja karhottimen väliin. Työnnä valopistoke () traktorin pistorasiaan. Ennen pistokkeiden kytkentää varmista, että pistokkeet ja pistorasiat ovat puhtaat ja kuivat. Lika ja kosteus saattavat aiheuttaa oikosulkuja! Tarkista valojen toiminta! III - 4

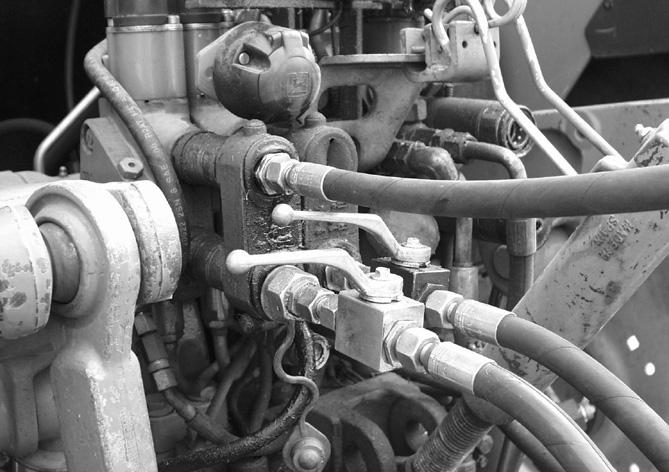

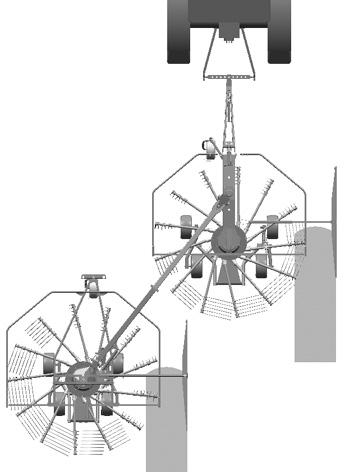

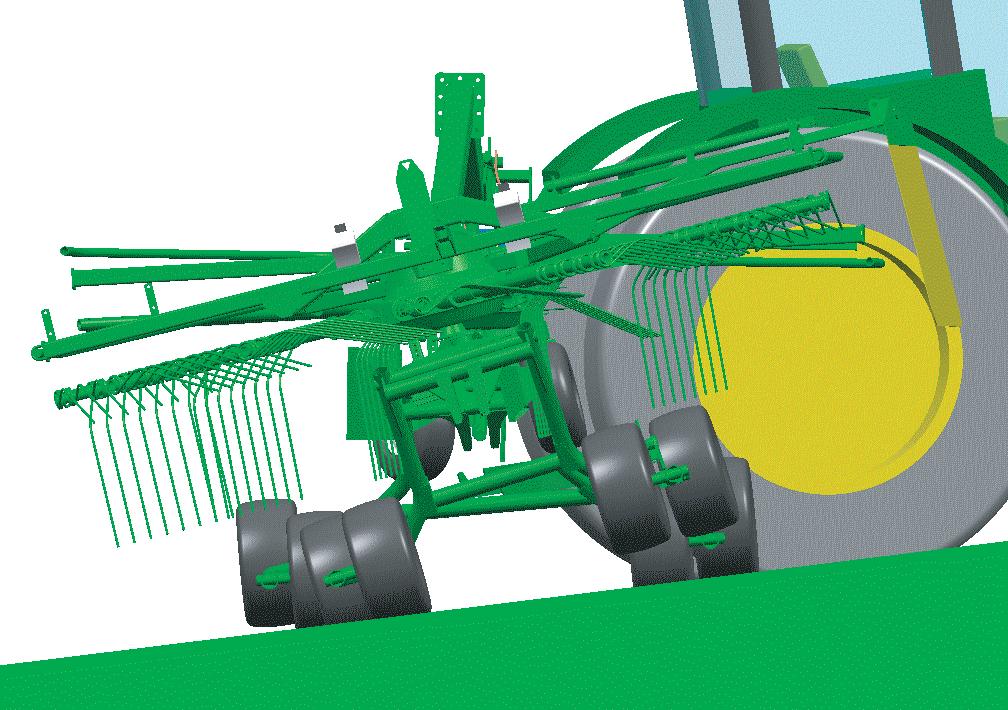

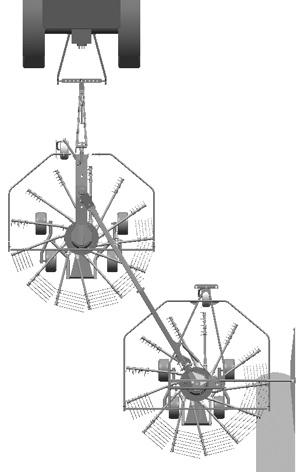

21 Ennen käyttöönottoa 3.5 Vaihto kuljetusasennosta työasentoon Karhottimen kääntöalueella ei saa olla ketään. SW700 Sivukarho Avaa sulkuhanat (). Laske roottorit traktorin yksitoimisen hallintaventtiilin avulla (aseta hallintaventtiili jälleen kelluntaasentoon). Aja takempi hydraulisylinteri kokonaan ulos kaksitoimisen hallintaventtiilin avulla; takaroottori kääntyy oikealle. Aja traktoria eteenpäin, kunnes takaroottori on kääntynyt täysin oikealle työasentoon. Käännä karhon kokoojakangas ulos (ks. luku 4.5). SW70005 Kaksoiskarho Avaa sulkuhanat (). Laske roottorit traktorin yksitoimisen hallintaventtiilin avulla (aseta hallintaventtiili jälleen kelluntaasentoon). Aja takempi hydraulisylinteri kokonaan sisään kaksitoimisen hallintaventtiilin avulla; takaroottori kääntyy vasemmalle. Aja traktoria eteenpäin, kunnes takaroottori on kääntynyt täysin vasemmalle työasentoon. Käännä karhon kokoojakangas ulos (ks. luku 4.5). Aseta karhon ylimääräinen kokoojakangas (ks. luku 4.5). SW Varo rinteissä käännyttäessä Rinteissä on kaatumisvaara Kun roottoriyksiköitä nostetaan hydraulisesti. Kun käännytään roottoriyksiköiden ollessa ylösnostettuina Alenna ajonopeutta, kun ajat käänteissä. SW70036 III - 5

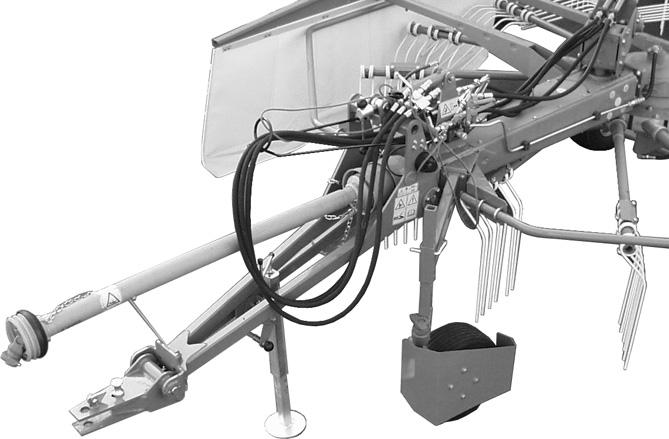

22 Ennen käyttöönottoa 3.6 Vaihto työasennosta päisteasentoon Koneen kääntymisalueella ei saa olla ketään. Kun kone on alaslaskettuna, käytä traktorin yksitoimista hallintaventtiiliä tauotta ja nosta konetta, kunnes roottorit ovat täysin yläasennossaan. Yksitoimisen hallintaventtiilin on oltava nostoasennossa niin kauan kuin konetta käytetään päisteasennossa Vaihto päisteasennosta työasentoon SW7000 Koneen kääntymisalueella ei saa olla ketään. Kun kone on ylösnostettuna, käytä traktorin yksitoimista hallintaventtiiliä tauotta ja laske konetta, kunnes roottorit ovat täysin alhaalla. (Aseta hallintaventtiili jälleen kellunta-asentoon.) III - 6

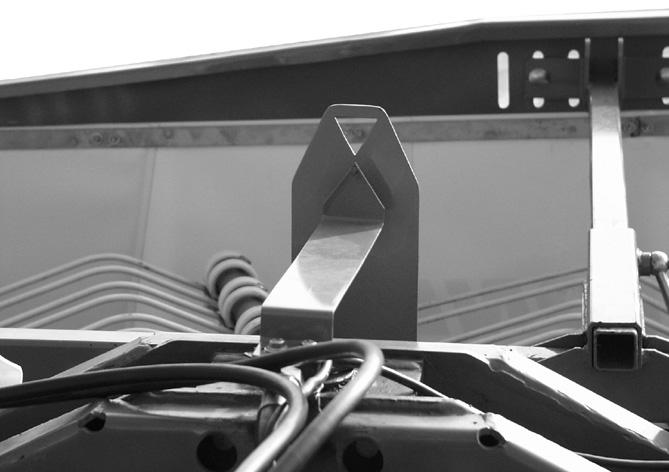

23 Ennen käyttöönottoa 3.7 Vaihto työasennosta kuljetusasentoon Karhottimen kääntymisalueella ei saa olla ketään. Sivukarho Kun kone on alaslaskettuna, käytä traktorin kaksitoimista hallintaventtiiliä ja aja hydraulisylinteriä sisään, kunnes osoitin () on merkin () kohdalla. Aja traktoria eteenpäin, kunnes takaroottori kääntyy vasemmalle ja asettuu eturoottorin kohdalle samaan linjaan. (Tarvittaessa säädä asentoa sivusuunnassa kaksitoimisella hallintaventtiilillä.) Käännä karhon kokoojakangas sisään (ks. luku 4.5). Sulje sulkuhanat (3). 3 SW70033 Kaksoiskarho Kun kone on alaslaskettuna, käytä traktorin kaksitoimista hallintaventtiiliä ja aja hydraulisylinteriä ulos, kunnes takempi tukipyörä kääntyy oikealle etupalkin alle keskelle. Aja traktoria eteenpäin, kunnes takaroottori kääntyy oikealle ja asettuu eturoottorin kohdalle samaan linjaan. (Tarvittaessa säädä asentoa sivusuunnassa kaksitoimisella hallintaventtiilillä.) Käännä karhon kokoojakangas sisään (ks. luku 4.5). Aseta karhon ylimääräinen kokoojakangas (ks. luku 4.5). Sulje sulkuhanat (3). SW700 Nosta roottorit hitaasti ylös traktorin yksitoimisen ohjausventtiilin avulla. SW70006 Karhottimen roottorit on aina nostettava ylös maantieajoa varten! Maantieajon aikana on sekä päivällä että yöllä varmistettava, että määräysten mukaiset äärivalot ovat päällä ja vaadittavia turvatoimenpiteitä noudatetaan. Lisävalosarja on saatavissa KRONE-kauppiaalta. Laitteessa on valmiina standardinmukaiset liitäntäprofiilit. SW7000 III - 7

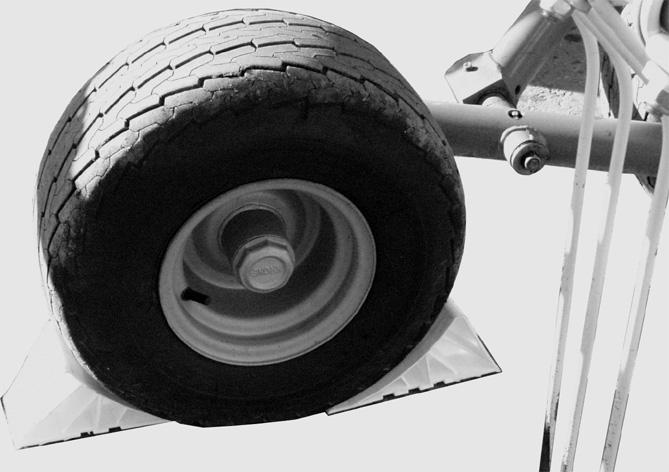

24 Ennen käyttöönottoa 3.8 Karhottimen irrotus Karhotin on pysäköitävä tasaiselle ja kovalle alustalle! Kukaan ei saa olla traktorin ja karhottimen välissä, kun konetta nostetaan tai lasketaan. Poista virta-avain virtalukosta. Varmista, että traktori ja karhotin eivät lähde liikkeelle itsestään! Noudata myös kaikkia muita turvallisuusohjeita. Etutukijalka Tukijalka () on käännettävä alas karhotinta pysäköitäessä. Vedä tappi () ulos asennosta I. Käännä tukijalka () alas. Kiinnitä tappi () asenntoon II Pysäytä moottori. Poista virta-avain virtalukosta. Varmista, ettei traktori lähde liikkeelle itsestään. Irrota nivelakseli vasta tämän jälkeen. SW7003 Irrota kiinnitysketju (6), irrota nivelakseli (3) traktorista ja aseta se pitimen (4) varaan. Nivelakselia ei saa ripustaa suojaputkien kiinnitysketjuihin. Kun hydrauliletkuja kytketään traktorin hydrauliikkaan tai irrotetaan siitä, järjestelmän on oltava paineeton! Aseta hallintaventtiilit jälleen kelluntaasentoon. Irrota hydrauliletkut (5) traktorista, kiinnitä niiden pölysuojukset paikoilleen ja aseta ne pidikkeeseen. Varmista karhottimen paikallaanpysyminen jarrukiiloilla (7). Irrota karhotin traktorista. 7 SW7003 III - 8

25 4 Karhottimen säätö 4. Yleistä Koneen kunnostus-, huolto-, puhdistustyöt sekä toimintahäiriöiden korjaus ovat sallittuja vain, kun voimanotto on kytketty pois toiminnasta ja moottori pysäytetty! - Poista virta-avain virtalukosta! Karhotin on suunniteltu voimanottoakselin kierrosluvulle, joka on enint. 540 r/min. Suositeltava voimanottoakselin kierrosluku käytön aikana r/min. Karhotinta ei saa missään tapauksessa käyttää voimanottoakselilla, jonka kierrosluku on 000 r/min. Karhottimen säädöt MAX. 540/min MAX. 00 bar 4. Perussäätö Eturoottori Nosta tai laske reikäkiskoa, kunnes eturoottori on vaakasuorassa asennossa. Säädä etumaista tukipyörää (), kunnes roottori on vaakasuorassa tai hieman kallellaan eteenpäin. Tukipyörä voidaan asentaa oikealle tai vasemmalle. Takaroottori Säädä takimmaista tukipyörää (), kunnes roottori on vaakasuorassa tai hieman kallellaan eteenpäin. Takatukipyörä voidaan äärimmäisissä olosuhteissa asentaa kauemmas oikealle (asentoon II) yksittäisen karhon muodostusta varten. Tällöin takatukipyörä ei aja eturoottorin muodostaman karhon yli eikä tämä vaikuta siihen, miten takaroottori seuraa maan pinnan muotoa. SW7005 Pos II 4.3 Työkorkeuden säätö SW7004 Nosta roottoria hitaasti ohjausventtiilin avulla. Pysäytä moottori. Poista virta-avain virtalukosta. Aseta rajoitin () sopivaan asentoon. Laske roottoria hitaasti ohjausventtiilin avulla. Säädä tarvittaessa etu- ja takatukipyöriä. SW46T05 IV -

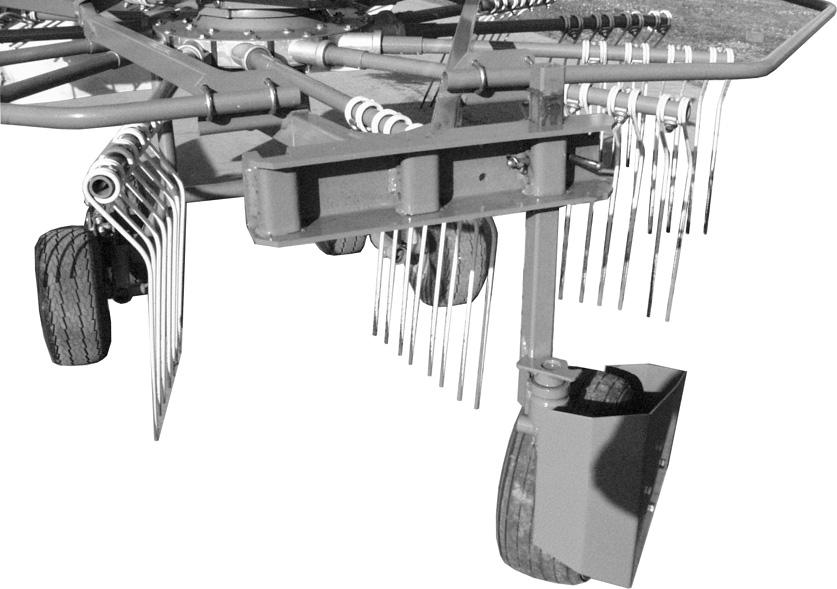

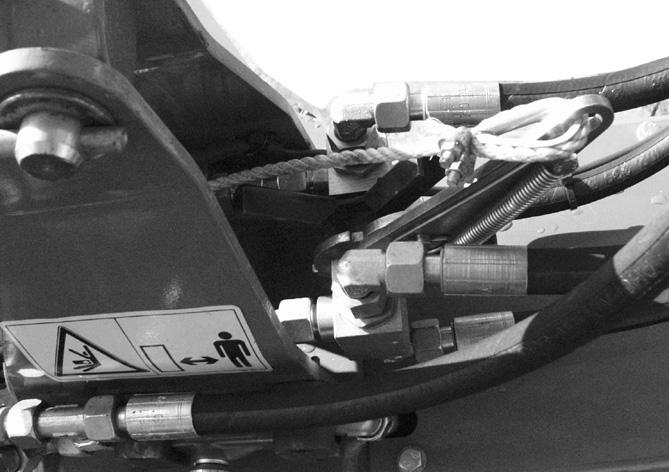

26 Karhottimen säädöt 4.4 Kannatinpyörästön sivuttaiskallistuksen säätö Jotta piikit seuraavat parhaalla mahdollisella tavalla maan pinnan muotoa, on mahdollista säätää roottorin sivuttaiskallistusta kannatinpyörästöön nähden. 3 Pysäytä moottori. Poista virta-avain virtalukosta. Säädä haluamasi kannatinpyörästön kallistuskulma säätöruuvilla (3). Aseta säätöruuvi takaisin varmistimeen (4). 4 SW46T06 Jos rehu on painavaa, asenna kannatinpyörästön oikea reuna mahdollisimman alas. 4.5 Karhonmuodostaja Karhonmuodostajan etäisyyttä roottorista voidaan säätää portaattomasti kapeita tai leveitä karhoja varten tai rehun määrän mukaan. Säädettäessä karhonmuodostajan etäisyyttä roottorista on huomioitava rehun määrä. Paljon rehua = suuri etäisyys Vähän rehua = pieni etäisyys 4.5. Karhon takimmaisen kokoojakankaan () säätö: Karhon leveyttä säädetään portaattomasti ja hydraulisesti karhon takimmaisen kokoojakankaan () avulla. Tätä varten: Vedä kaksi kertaa köydestä (). Käytä kaksitoimista hallintaventtiiliä, kunnes karhon kokoojakangas () on halutussa asennossa. Vedä uudelleen kaksi kertaa köydestä () (vaihtoventtiili palaa perusasentoon). SW7008 Karhonmuodostajan pituus- ja korkeussäätö tehdään samalla tavalla kuin karhon etumaisessa kokoojakankaassa. SW7006 IV -

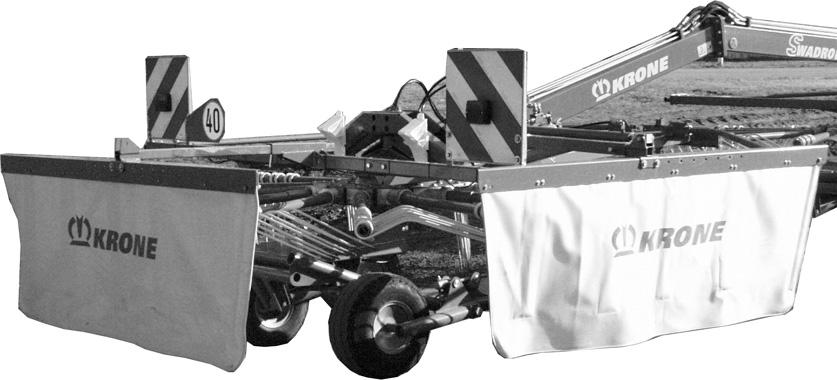

27 Karhottimen säädöt 4.5. Karhon etummaisen kokoojakankaan säätö kaksoiskarhoa varten (valinnaisvaruste) 7 Siirrä karhon kokoojakangas (3) takaa kuljetustelineestä eteen työasentoon. Tätä varten irrota vipu (4) ja säätöruuvi (5), siirrä karhon kokoojakangas (3) haluamaasi asentoon ja kiinnitä tämän jälkeen vipu (4) ja säätöruuvi (5) takaisin paikoilleen Karhonmuodostajan pituussäätö Säätö on tarpeen esim. silloin, kun rehu putoaa edessä karhonmuodostajan ohi. Kierrä litteäkantaiset ruuvit (6) irti, aseta karhonmuodostaja haluamaasi asentoon ja asenna litteäkantaiset ruuvit (6) takaisin paikoilleen Karhonmuodostajan korkeussäätö SW Säätö on tarpeen esim. silloin, kun rehu putoaa karhonmuodostajan alta eikä tilannetta voida korjata työkorkeutta säätämällä. Tätä varten: Löysää litteäkantaiset ruuvit (6). Säädä karhonmuodostajaa pitkässä reiässä. Kiristä litteäkantaiset ruuvit (6). 3 SW70003 Kuljetuksen ajaksi karhon kokoojakangas (3) on kiinnitettävä takana olevaan kuljetuskiinnikkeeseen (7). Varmista karhon kokoojakankaan (3) kiinnitys tapin (8) ja sokan (9) avulla Ajonopeus ja voimanoton kierrosluku SW70035 Ajonopeus ja voimanoton kierrosluku määräytyvät seuraavien tekijöiden mukaan: Rehun määrä Pellon pinnan tasaisuus Rehun kuivuus Lähtökohtana voidaan pitää seuraavia arvoja: Voimanottoakselin kierrosluku n. 450 r/min. Ajonopeus n. 8 0 km/h Säädä voimanoton kierroslukua ja ajonopeutta kulloinkin vallitsevan tilanteen mukaan. IV - 3

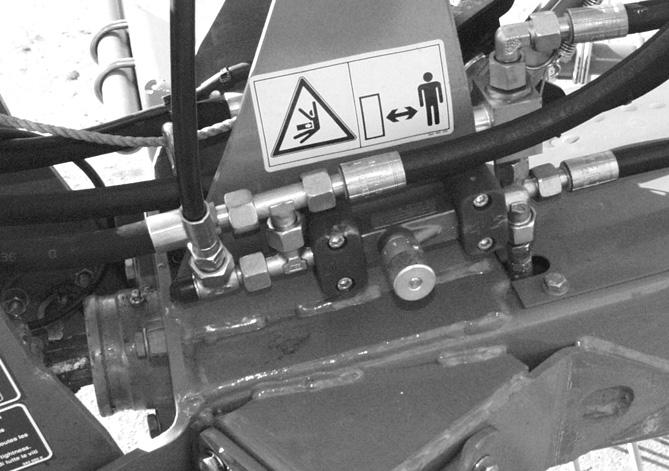

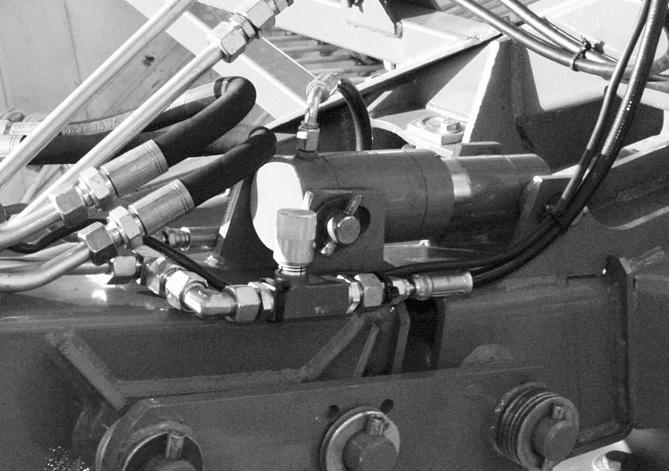

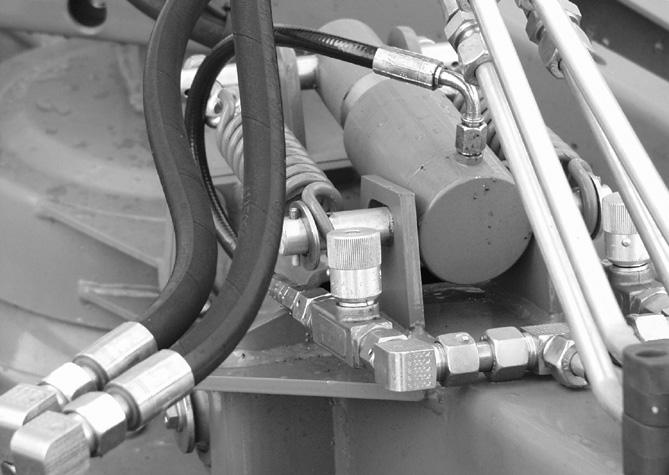

28 Karhottimen säädöt 4.7 Säädettävät kuristimet Kuristimilla voidaan säätää koneen lasku- ja nostonopeuksia. Kuristimet on säädetty tehtaalla siten, että kumpikin roottori nousee työasentoon/päisteasentoon samanaikaisesti ja vaakasuoraan. Eri traktorityyppejä ja öljynpaineita varten kuristimia voidaan kuitenkin tarvittaessa säätää. Kuristin Taittoaisan nosto-/laskunopeus Irrota kuusiomutteri (a). Kierrä vaarnaruuvia (b) sisään tai ulos. (Sisään kiertäminen alentaa öljyn virtausta, jolloin taittoaisa nousee ja laskee hitaammin.) Kuristin Eturoottorin laskunopeus Irrota kuusiokoloruuvi (c). Kierrä vaarnaruuvia (d) sisään tai ulos. (Ulos kiertäminen lisää öljyn virtausta, jolloin eturoottori laskee nopeammin.) Kuristin 3 Takaroottorin laskunopeus a/b c/d SW7009 Irrota kuusiokoloruuvi (c). Kierrä vaarnaruuvia (d) sisään tai ulos. (Ulos kiertäminen lisää öljyn virtausta, jolloin takaroottori laskee nopeammin.) c/d Kuristin 4 Hydraulisylinteri (5) huolehtii siitä, että takaroottori pysyy nostettaessa vaakasuorassa asennossa. 3 SW700 Irrota kuusiokoloruuvi (c). Kierrä vaarnaruuvia (d) sisään tai ulos. (Ulos kiertäminen lisää öljyn virtausta, jolloin runkoelementti nousee ja laskee nopeammin.) 5 Kuristimen vaarnaruuvin tai säätöruuvin pienikin muutos vaikuttaa huomattavasti nosto- ja laskunopeuteen. c/d Säädön jälkeen kuristimet, kuusiomutterit ja kuusiokoloruuvit on jälleen varmistettava vastamutterilla ja niiden toiminta on tarkistettava. 4 SW7000 IV - 4

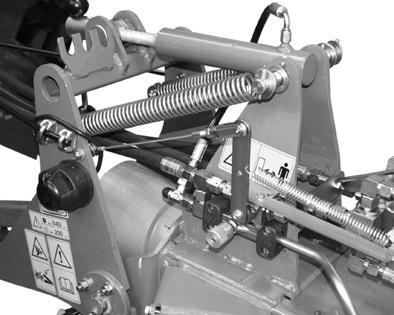

29 4.8 Roottorien noston kytkentäviiveen säätö Venttiilillä () säädetään eturoottorin ja takaroottorin noston välistä kytkentäviivettä, kun kone nostetaan päisteasentoon. Venttiilin () vaijerin pituus () määrää viiveen pituuden. Tehtaalla vaijerin pituus on säädetty mittaan a = 300 mm. c Karhottimen säädöt Mittaa a suurennetaan = takaroottori nousee myöhemmin Mittaa a pienennetään = takaroottori nousee aikaisemmin 300 a SW70045 IV - 5

30 IV - 6 Karhottimen säädöt

31 5 Huolto ja hoito Huolto 5. Erityiset turvaohjeet Koneen kunnostus-, kunnossapito-, huolto-, puhdistustyöt sekä toimintahäiriöiden korjaus ovat sallittuja vain, kun voimanotto on kytketty pois toiminnasta ja moottori pysäytetty! - Poista virtaavain virtalukosta! Vältä öljyn ja rasvan joutumista paljaalle iholle. Jos vuotava öljy aiheuttaa tapaturmia, hakeudu heti lääkärin hoitoon. Noudata myös kaikkia muita turvallisuusohjeita tapaturmien ja onnettomuuksien välttämiseksi. 5. Yleisiä ohjeita Karhottimen luotettavan toiminnan varmistamiseksi ja kulumisen vähentämiseksi on noudatettava tiettyjä huolto- ja kunnossapitovälejä. Näihin kuuluvat mm. osien ja komponenttien puhdistus, rasvaus ja voitelu. Tarkista säännöllisin väliajoin (50 käyttötunnin välein) muttereiden ja pulttien kireys ja kiristä niitä tarvittaessa! Kiristysmomentit ks. alla oleva taulukko. Kiristysmomentti M A (ellei muuta arvoa ole erikseen mainittu) A Ø M A (Nm) M 4, 3,0 4,4 5, M 5 4,5 5,9 8,7 0 M 6 7, M M M M M 4x, M M 6x, M M M 4x,5 M 4x M M 7x M A = Kierteen halkaisija (Lujuusarvo on merkitty ruuvin kantaan.) A KR--30 V -

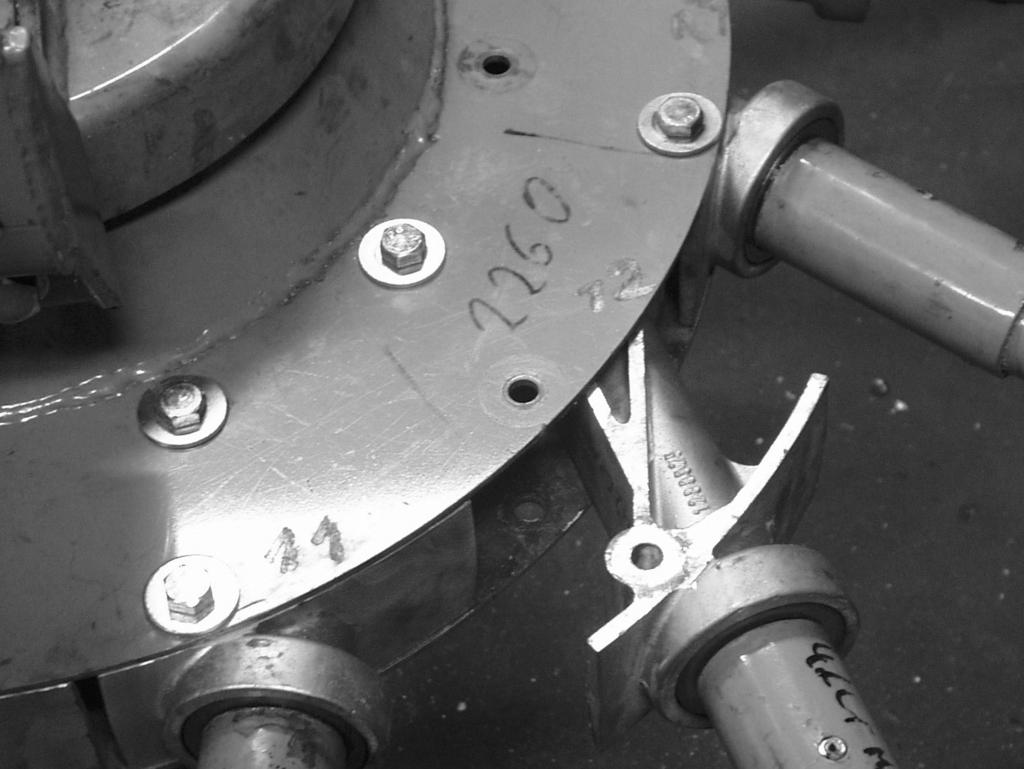

32 Huolto Piikkien pultit () on kiristettävä ensimmäisen käyttökerran jälkeen mainitulla kiristysmomentilla. 5.3 Renkaat SW70038 Pyörien ja renkaiden asennus edellyttää riittävää kokemusta. Siinä on käytettävä tähän työhön tarkoitettuja asennustyökaluja ja välineitä. Vain ammattihenkilöt saavat suorittaa renkaiden korjaustyöt sopivilla asennustyökaluilla. Pysäköi karhotin kovalle ja tasaiselle alustalle. Aseta pyörien eteen jarrukiilat, jotta kone ei pääse liikkumaan itsestään. Tarkista pyörän pulttien kireys säännöllisin välein ja kiristä ne tarvittaessa. Tarkasta ilmanpaine säännöllisesti Ilmanpaine Tarkista rengaspaine säännöllisin välein (00 h) ja tarvittaessa lisää ilmaa. Ohjearvot ovat viereisessä taulukossa. Swadro 70 Renkaat Rengaspaine [bar] Teliakseli 8 x Pr,0 5.4 Piikkivarsien vaihto (korjauksen ollessa tarpeen) Korjauksia tehtäessä piikkivarret voidaan irrottaa ja vaihtaa erikseen. Kierrä piikkivarren pultit () irti. Löysää viereisten piikkivarsien pultit (). Vedä piikkivarsi (3) ulos ja vaihda vialliset osat. Piikkivarsia asennettaessa on tarkistettava, että ohjainrulla asettuu ohjainradalle. Kiristä kaikki pultit oikealla vääntömomentilla (05 Nm). 3 SW70003 V -

33 Huolto 5.5 Hydrauliletkujen vaihto Hydrauliletkut vanhenevat ajan mittaan: Johtojen ominaisuudet muuttuvat paineen, lämpökuormituksen ja uv-säteilyn vaikutuksesta. Hydrauliletkuihin on merkitty niiden valmistuspäivämäärä. Näin voidaan todeta niiden ikä ilman aikaa vievää selvittelyä. Lain mukaan hydrauliletkut on vaihdettava kuuden vuoden käytön jälkeen. Vaihtoletkuina on käytettävä vain valmistajan alkuperäisiä varaosia! V - 3

34 V - 4 Huolto

35 6 Voitelu Voitelu Koneen kunnostus-, huolto-, puhdistustyöt sekä toimintahäiriöiden korjaus ovat sallittuja vain, kun voimanotto on kytketty pois toiminnasta ja moottori pysäytetty! Virta-avain on poistettava virtalukosta! Käytä kasvipohjaisia öljyjä ja rasvoja. 6. Karhotinroottoreiden laakerit Roottorin vaihteisto () ja kotelo () eivät tarvitse huoltoa. Kestovoideltu! SW Vaihteistojen täytösmäärät ja voiteluainesuositukset Mineraalipohjaiset öljyt Biovoiteluaineet Täyttömäärä [litraa] Merkin nimike Merkin nimike Roottorin vaihteisto 0,5 l Kestovoideltu Kääntökoneisto ylh., SAE 90 Kääntökoneisto alh., SAE 90 Tiedustelun mukaan 6.. Kääntökoneiston öljymäärän tarkastuksen ja öljyn vaihdon aikavälit Kääntökoneiston öljynvaihto 00 käyttötunnin välein (vähintään kuitenkin kerran vuodessa.) Öljymäärä on tarkistettava aina ennen käyttöä. Bioöljyjen vaihtovälejä on ehdottomasti noudatettava öljyjen vanhentumisen vuoksi. VI -

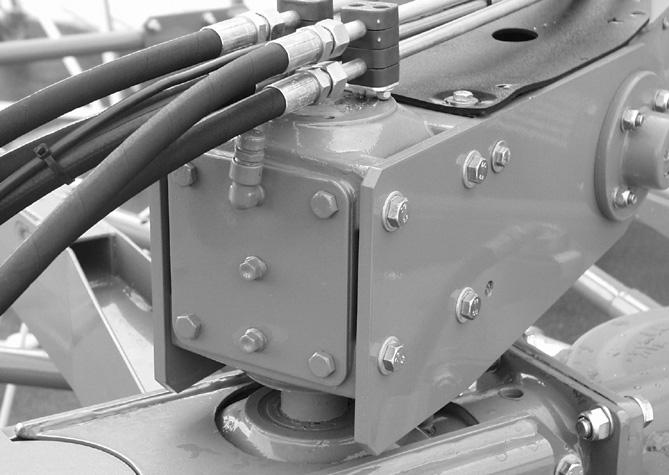

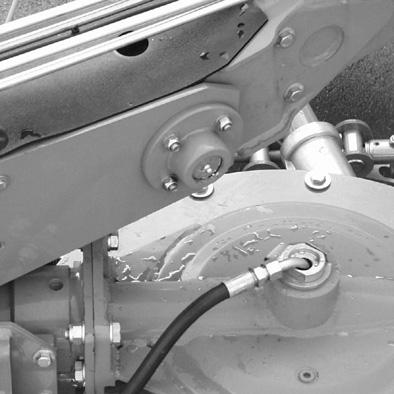

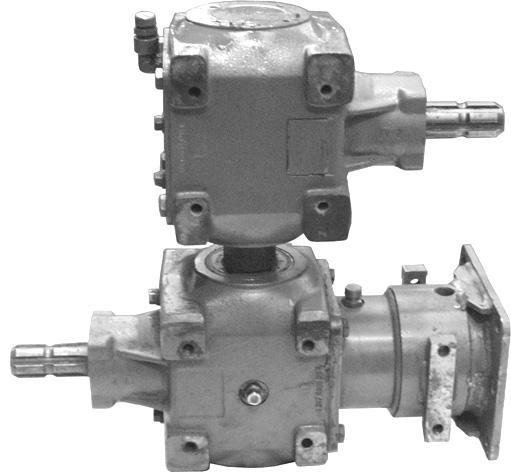

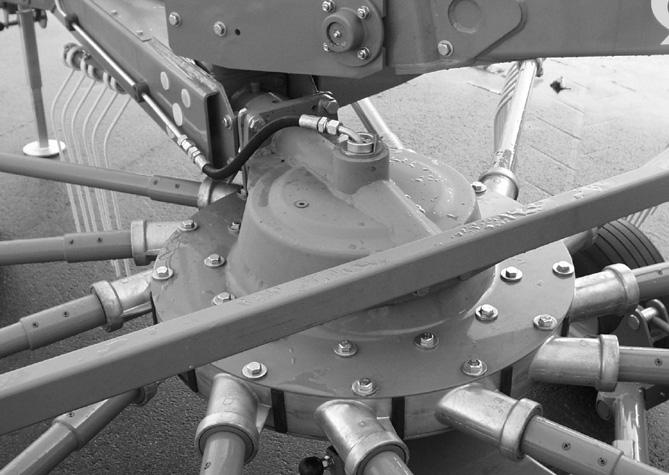

36 Voitelu 6.3 Kääntökoneisto Kääntökoneistoon koostuu ylä- () ja alaosasta (). Kääntökoneiston yläosa () 5 Öljymäärän tarkastus: Aikavälit ks. luku 6.. Kierrä tarkastusruuvi () ulos. Öljymäärän on ulotuttava aukkoon asti Lisää öljyä (SAE 90) tarpeen mukaan ja kierrä tarkastusruuvi () paikalleen. Öljynvaihto: Aikavälit ks. luku 6.. Irrota öljyn tyhjennystulppa (3). Juoksuta vanha öljy sopivaan astiaan. Kiinnitä öljyn tyhjennystulppa (3) paikalleen. Täytä sisään öljyä () (öljymäärän on ulotuttava aukkoon () asti). 4 SW7000 Öljylaatu: ks. luku 6. Täyttömäärä: ks. luku 6. Hävitä käytetty öljy asianmukaisesti. 3 SW7003 Kääntökoneiston alaosa () Öljymäärän tarkastus: Aikavälit ks. luku 6.. Irrota suojukset 4 ja 5. Kierrä tarkastusruuvi () ulos. Öljymäärän on ulotuttava aukkoon asti Lisää öljyä (SAE 90) tarpeen mukaan ja kierrä tarkastusruuvi () paikalleen. Asenna suojukset 4 ja 5. Öljynvaihto: Aikavälit ks. luku SW70009 Irrota öljyn tyhjennystulppa (3). Juoksuta vanha öljy sopivaan astiaan. Kiinnitä öljyn tyhjennystulppa (3) paikalleen. Täytä sisään öljyä () (öljymäärän on ulotuttava aukkoon () asti). Asenna suojukset 4 ja 5. Öljylaatu: ks. luku 6. Täyttömäärä: ks. luku 6. Hävitä käytetty öljy asianmukaisesti. VI -

37 Voitelu 6.4 Nivelakseli Voitele nivelakselit oheiseen piirrokseen merkityin välein konerasvalla. Noudata myös nivelakselin valmistajan antamia ohjeita. 0h 8h 0h 0h 0h 40h 40h 0h SW70007 VI - 3

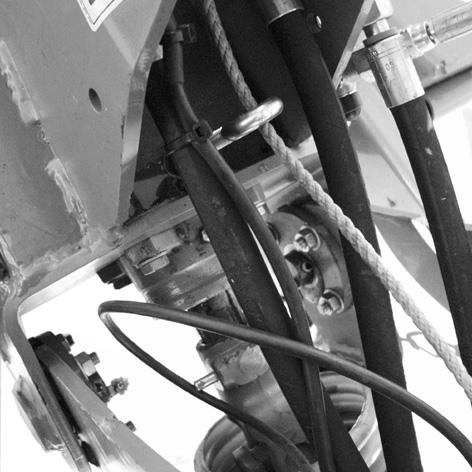

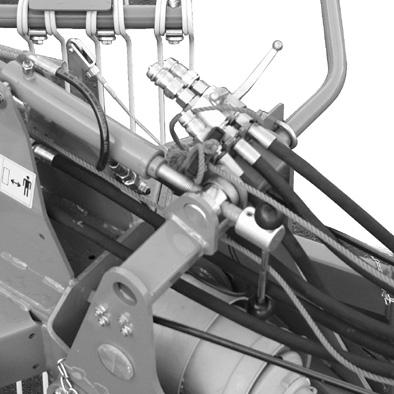

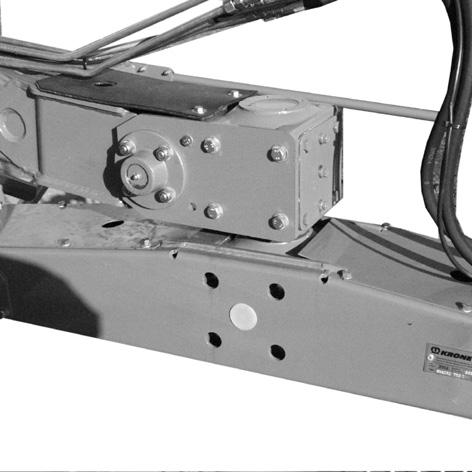

38 Voitelu Näille sivuille on merkitty kaikki voitelukohteet. Noudattamalla tässä mainittuja huolto- ja voiteluvälejä varmistat koneesi pitkän kestoiän. Roottorin vaihteisto ja kotelo eivät tarvitse huoltoa. Niissä on kestovoitelu! 0h 0h 0h 0h 0h 0h 0h 0h 0h 0h 0h 0h 0h 0h 0h 0h 0h VI - 4

39 Talvivarastointi 7 Talvivarastointi Puhdista karhotin perusteellisesti ennen talvivarastointia. Jos puhdistukseen käytetään painepesuria, älä suuntaa vesisuihkua suoraan laakereihin. Voitele puhdistuksen jälkeen kaikki voitelunipat. Tarkasta, että kaikki liikkuvat osat toimivat asianmukaisesti. Irrota, puhdista ja voitele ne tarvittaessa, ja asenna ne sitten takaisin paikoilleen. Tarvittaessa vaihda ne uusiin. Käytä vain alkuperäisiä KRONE -varaosia. Voitele kaikki nivelkohdat. Rasvaa kone perusteellisesti. Voitele nivelakselien suojaputket, jotta akselit eivät jäädy. Pysäköi karhotin kuivaan paikkaan. Älä säilytä sen lähellä lannoitteita. Korjaa maalivauriot, suojaa kiiltäviksi kuluneet kohdat perusteellisesti ruosteenestoaineella. Nosta kone pukkien päälle, jotta paino ei ole renkailla. Älä poista renkaista ilmaa. Suojaa renkaat suoralta auringonvalolta, rasvalta ja öljyltä. Tee lista tarvittavista varaosista ja tilaa ne hyvissä ajoin. KRONE-kauppiaasi on helpompi toimittaa ja asentaa osat muulloin kuin kiireisen työkauden aikana. Tällöin kone on myös käyttövalmis heti uuden työkauden alkaessa. VII-

40 VII - Talvivarastointi

41 8 Uuden käyttökauden alkaessa Puhdista koneen ketjut ja sisällä olevat osat suojaöljystä ja -rasvasta. Rasvaa kone ohjeiden mukaisesti. Tällöin laakereihin mahdollisesti tiivistynyt vesi poistuu. Kiristä kaikki ruuvit ja mutterit. Tarkista koneen säädöt ja korjaa niitä tarvittaessa. Lue käyttöohje vielä kerran huolellisesti läpi. Uuden käyttökauden alkaessa Käytä kasvipohjaisia öljyjä ja rasvoja. VIII -

42 VIII - Uuden käyttökauden alkaessa

43 9 Erikoisvarusteet/ lisävarusteet 9. Piikin varmistin Karhottimen kunnossapito-, huolto-, korjaus- ja asennustöiden ajaksi on ehdottomasti kytkettävä voimanottoakseli pois toiminnasta. Pysäytä moottori ja poista virta-avain virtalukosta. Varmista, että traktori ja karhotin eivät lähde liikkeelle itsestään! Piikin varmistimen asennus Kaksoispiikkien varmistimeen kuuluu: Vaijeri Kaksi kiinnityspalaa, joissa on Kaksi ruuvia, aluslevyt ja itselukkiutuvat mutterit Kiinnitä vaijeri () kiinnityspaloilla () roottorin piikkeihin (3). 4 Vaijerin on oltava pyörimissuunnassa katsottuna roottoripiikin takana. Kiinnityspalojen muttereiden (4) tulee olla ulkosivun puolella. 3 KS-0-05 Ylimääräinen piikkien varmistin Til.-nro: Karhon kokoojakankaan asennus Työnnä vahvike () (BD 3 x 40 x 540, 4 kpl) karhon kokoojakankaan (3) taskuihin. Kiinnitä karhon kokoojakangas (3) terästangolla (4) (Bd x 30 x 065, kpl) kulmarautaan (5) (M 6 x 5, aluslevy 6,4 x 8 x,6 ja itselukittuva mutteri NM 6) SW70034 IX -

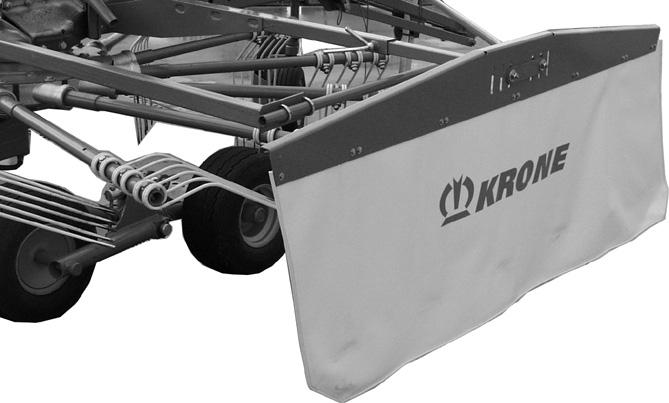

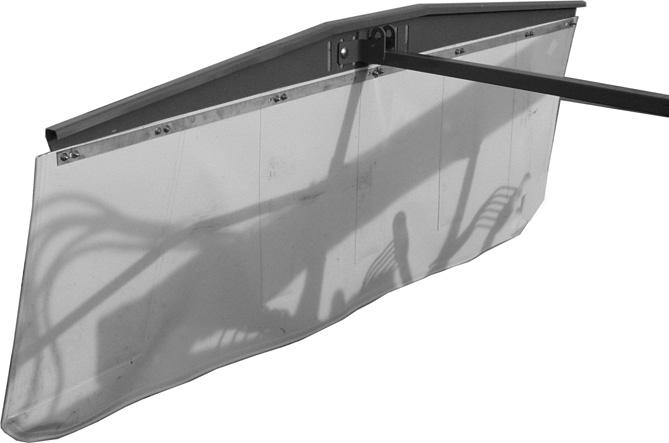

44 9.3 Edessä olevan karhon kokoojakankaan asennus (valinnaisvaruste) 3 5 Anzahl Pos. Teile-Nr. Maße Swadro 70/0 T Swadro 70/6 T M x 35 3 x 4 x,5 M x 30 3 x 4 x,5 NM M x 70 3 x 4 x,5 NM 4 3 SW SW70043 Karhon kokoojakankaan asennus (ks. luku 9.). 4 5 SW SW70044 IX -

45 0 Häiriöt, niiden syyt ja korjaus 0. Erityiset turvaohjeet Häiriöt, niiden syyt ja korjaus Korjaus-, kunnossapito-, huolto- ja puhdistustöitä saa suorittaa ainoastaan koneen ollessa pysähdyksissä. Pysäytä moottori, vedä virta-avain ulos ja katkaise V:n syöttöjännite. Varmista, että karhotin ja traktori eivät lähde liikkeelle itsestään. Vältä öljyn ja rasvan joutumista paljaalle iholle. Jos vuotava öljy aiheuttaa tapaturmia, hakeudu heti lääkärin hoitoon. Noudata myös kaikkia muita turvaohjeita tapaturmien ja onnettomuuksien välttämiseksi. 0. Yleiset häiriöt, niiden syyt ja korjaus Häiriö Mahdollinen syy Korjaus Työkorkeus säädetty liian korkealle Säädä työkorkeus alemmas Alenna ajonopeutta. Ohjearvo: 8-0 km/h. Aja Työnopeus liian suuri tarvittaessa hitaammin, jos pellon pinta on epätasainen tai rehua on paljon. Roottorin työjälki ei ole siisti Liian alhainen kierrosluku Roottorin sivukallistus säädetty väärin Piikkivarsi/-varret taipuneet Korota kierroslukua. Ohjearvo: 450 r/min. Muuta sivukallistusta (ks. luku 4.4) Vaihda piikkivarret Työkorkeus säädetty liian alas Rehun sekaan tulee liikaa multaa Piikkivarsi/-varret vääntyneet Karhonmuodostaja säädetty liian kauas Säädä työkorkeus ylemmäs Vaihda piikkivarret Työnnä karhonmuodostajaa sisään päin. Karho on liian leveä Liian alhainen kierrosluku Korota kierroslukua Päisteasennossa toinen roottori laskee ja toinen nousee ylös Roottori ei nouse tasaisesti Takaroottorin etureuna kallistuu päisteasennossa alaspäin Roottoreita ei ole nostettu ylös päisteasentoon saakka Kuristin säädetty väärin Traktorin hallintaventtiili ei ole nostoasennossa Käytä hydrauliikkaa, kunnes roottorit ovat täysin ylhäällä. Säädä kuristin (ks. luku 4.7) Nosta roottorit kokonaan ylös. Yksitoimisen hallintaventtiilin on oltava nostoasennossa niin kauan kuin konetta käytetään päisteasennossa. Kuristin säädetty väärin Säädä kuristin (ks. luku 4.7) X -
