JAKOKAAPIT JA JALUSTAT K-SARJA, SFS 2533, 2534

Transkriptio

1 LT-5020 JAKOKAAPPI K00, K850 Sisältää asennusristikon, 400 mm AlZn RAL kpl LT-5040 JALUSTA J mm 1000 mm AlMg3 RAL kpl 1

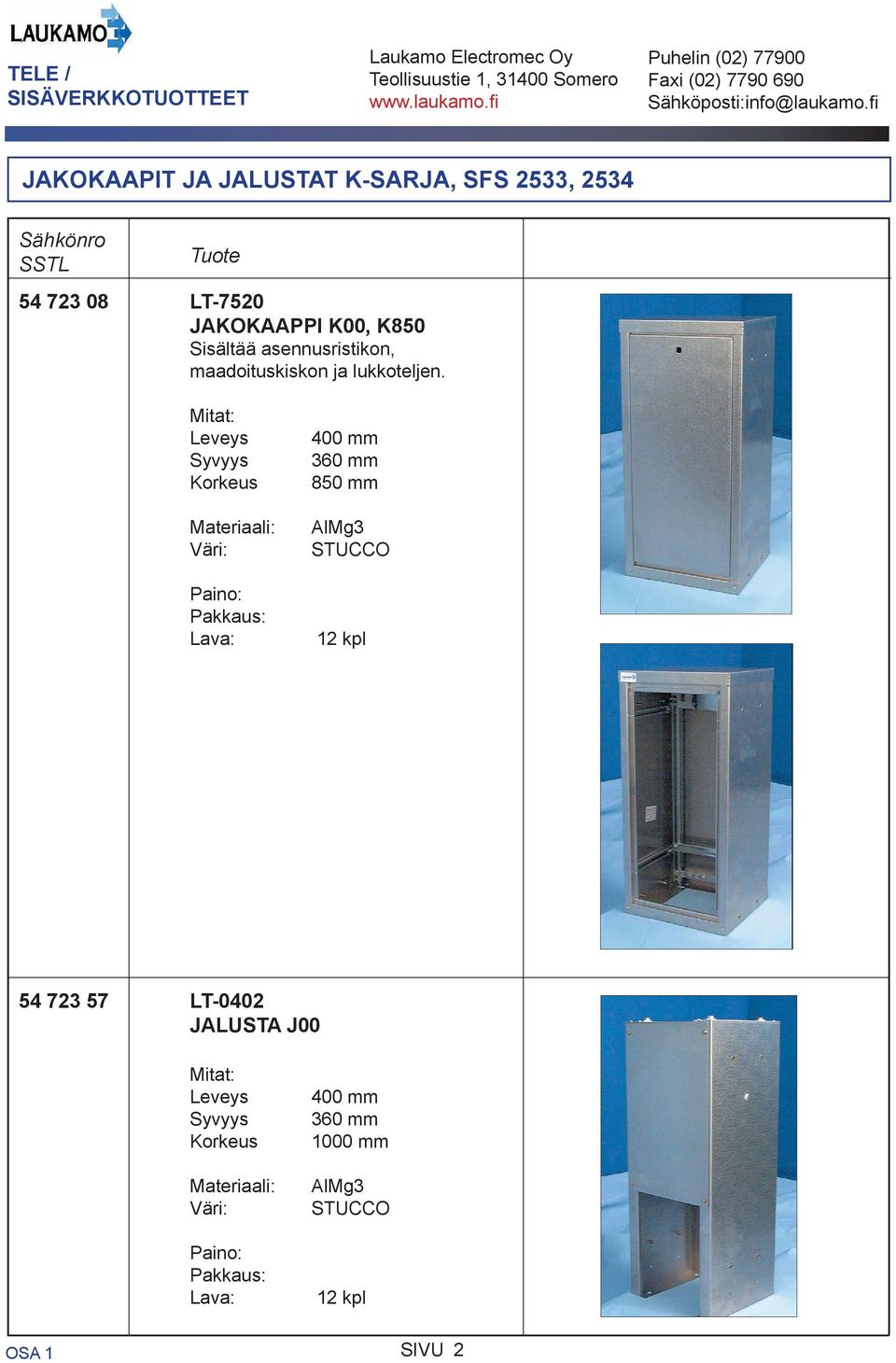

2 LT-7520 JAKOKAAPPI K00, K850 Sisältää asennusristikon, 400 mm AlMg3 STUCCO 12 kpl LT-0402 JALUSTA J mm 1000 mm AlMg3 STUCCO 12 kpl 2

3 LT-9600 JAKOKAAPPI K00, K1200 Sisältää asennusristikon, 400 mm 1200 mm AlZn RAL kpl LT-5040 JALUSTA J mm 1000 mm AlMg3 RAL kpl 3

4 LT-9610 JAKOKAAPPI K00, K1200 Sisältää asennusristikon, 400 mm 1200 mm AlMg3 STUCCO 12 kpl LT-0402 JALUSTA J mm 1000 mm AlMg3 STUCCO 12 kpl 4

5 JAKOKAAPIT K-SARJA, K00, (K850, K1200) asennustarvikkeet (sivut 5-6) LT-3915 ASENNUSKISKOSARJA LT-5189 ASENNUSLEVY (K00/850) (kaapin korkeus ) 300 x 750 mm LT-9604 ASENNUSLEVY (K00/1200) (kaapin korkeus 1200 mm) 300 x 1100 mm LT-3913 KAKSOISASENNUSSARJA (kaapin korkeus 850 tai 1200 mm) Kaapin 2-puoliseen kalustamiseen. 5

6 JAKOKAAPIT K-SARJA, K00 (K850, K1200) asennustarvikkeet (sivut 5-6) LT-5237 PYLVÄSASENNUSTELINE LT-5164 AVOJATKOSTELINE (4:lle rimalle) POHJANSULKULEVY Pylväsjakokaappiin LT-5171 KIINNITYSSANKAPARI, RAL LT-5172 KIINNITYSSANKAPARI, STUCCO LT-5286 BETONIJALAN KIINNITYSPALAT 6 Kiinnityssanka jakokaappien yhteenliittämiseen.

7 LT-5090 JAKOKAAPPI K0, K850 Sisältää asennusristikon, 600 mm AlZn RAL kpl LT-5080 JALUSTA J0 600 mm 1000 mm AlMg3 RAL kpl 7

8 LT-7530 JAKOKAAPPI K0, K850 Sisältää asennusristikon, 600 mm AlMg3 STUCCO 10 kpl LT-0802 JALUSTA J0 600 mm 1000 mm AlMg3 STUCCO 10 kpl 8

9 LT-5060 JAKOKAAPPI K0, K1200 Sisältää asennusristikon, 600 mm 1200 mm AlZn RAL kpl LT-5080 JALUSTA J0 600 mm 1000 mm AlMg3 RAL kpl 9

10 LT-7540 JAKOKAAPPI K0, K1200 Sisältää asennusristikon, 600 mm 1200 mm AlMg3 STUCCO 10 kpl LT-0802 JALUSTA J0 600 mm 1000 mm AlMg3 STUCCO 10 kpl 10

11 JAKOKAAPIT K-SARJA, K0, (K850,K1200) asennustarvikkeet (sivut ) LT-5222 ASENNUSKISKOSARJA LT-5190 ASENNUSLEVY (K0/850) (kaapin korkeus ) 500 x 750 mm LT-5395 ASENNUSLEVY (K0/1200) (kaapin korkeus 1200 mm) 500 x 1100 mm LT-5223 / 850 KAKSOISASENNUSSARJA (kaapin korkeus 850 tai 1200 mm) Kaapin 2-puoliseen kalustamiseen 11

12 JAKOKAAPIT K-SARJA, K0 (K850,K1200) asennustarvikkeet (sivut ) LT-5286 BETONIJALAN KIINNITYSPALAT LT-5171 KIINNITYSSANKAPARI,RAL 7008 Jakokaappien yhteenliittämiseen LT-5172 KIINNITYSSANKAPARI, STUCCO Jakokaappien yhteenliittämiseen. 12

13 LT-5100 JAKOKAAPPI K1, K850 Sisältää asennusristikon, AlZn RAL kpl LT-5120 JALUSTA J mm AlMg3 RAL kpl 13

14 LT-5570 JAKOKAAPPI K1, K850 Sisältää asennusristikon, AlMg3 STUCCO 6 kpl LT-1202 JALUSTA J mm AlMg3 STUCCO 6 kpl 14

15 LT JAKOKAAPPI K1, K850 Sisältää asennusristikon, kuumasinkitty 6 kpl LT JALUSTA J1,K mm kuumasinkitty 6 kpl 15

16 LT-5110 JAKOKAAPPI K1, K1200 Sisältää asennusristikon, Oviaukko 1200 mm 755 x 1085 mm AlZn RAL LT-5120 JALUSTA J1 6 kpl (Kaappiin voidaan sijoittaa kuitujatkoskaappi LT tai LT-17495) 1000 mm AlMg3 RAL kpl 16

17 LT-5560 JAKOKAAPPI K1, K1200 Sisältää asennusristikon, 1200 mm AlMg3 STUCCO (Kaappiin voidaan sijoittaa kuitujatkoskaappi LT tai LT-1749) LT-1202 JALUSTA J mm AlMg3 STUCCO 6 kpl 17

18 JAKOKAAPPI K-SARJA, K1 (K850, K1200) asennustarvikkeet (sivut 17-18) LT-3916 ASENNUSKISKOSARJA LT-5188 ASENNUSLEVY (K1/850) (kaapin, korkeus 850) 750 x 750 mm LT-5396 ASENNUSLEVY (K1/1200) (kaapin, korkeus 1200) 750 x 1100 mm LT-3914 KAKSOISASENNUSSARJA (kaapin, korkeus 850 tai 1200 mm) Kaapin 2-puoliseen kalustamiseen. 18

19 JAKOKAAPPI K-SARJA, K1 (K850, K1200) asennustarvikkeet (sivut ) LT-5162 AVOJATKOSTELINE (8:lle rimalle) LT-5286 BETONIJALAN KIINNITYSPALAT LT-5171 KIINNITYSSANKAPARI, RAL 7008 Jakokaappien yhteenliittämiseen LT-5172 KIINNITYSSANKAPARI, STUCCO Jakokaappien yhteenliittämiseen. 19

20 LT JAKOKAAPPI K2, K850 Sisältää asennusristikon, pariovet 1050 mm kuumasinkitty 6 kpl LT JALUSTA J2, K mm 1000 mm kuumasinkitty 6 kpl 20

21 LT-5379 JAKOKAAPPI K3, K1500 Sisältää asennusristikon, maadoituskiskon sekä 3-pistelukituksen kääntökahvalla, ilman lukkopesää mm 1500 mm AlZn RAL 7037 (kuvassa LSA+ runkoja 2400 paria.) Asennuslevyn mitat: 1250x1250mm 21

22 LT-5480 JAKOKAAPPI K00, kiinteä malli, (korkeus 1). Sisältää asennusristikon, 400 mm 1 AlMg3 RAL

23 LT-5495 JAKOKAAPPI K0, kiinteä malli, (korkeus 1). Sisältää asennusristikon, 600 mm 1 AlMg3 RAL

24 LT-5490 JAKOKAAPPI K1, kiinteä malli, (korkeus 1). Sisältää asennusristikon, 1 AlMg3 RAL

25 JAKOKAAPIT JA JALUSTAT, KKB LT JAKOKAAPPI KKB 2 Sisältää asennusristikon, asennuslevyn ja lukkoteljen 250 mm 215 mm 700 mm AlMg3 STUCCO LT-6630 JALUSTA KKBJ 2 (säädettävä) 250 mm 215 mm mm Fe P02 G350 MAC Pakkaus 25

26 JAKOKAAPIT JA JALUSTAT, KKB LT-0024 JAKOKAAPPI KKB 4 Sisältää asennusristikon, asennuslevyn ja lukkoteljen. 400 mm 215 mm 700 mm AlMg3 STUCCO LT-6635 JALUSTA KKBJ 4 (säädettävä) 400 mm 215 mm mm Fe P02 G350 MAC Pakkaus 26

27 JAKOKAAPIT JA JALUSTAT, KKB LT-0161 JAKOKAAPPI KKB 6 Sisältää asennusristikon, asennuslevyn ja lukkoteljen. 600 mm 215 mm 700 mm AlMg3 STUCCO LT-6640 JALUSTA KKBJ 6 (säädettävä) 600 mm 215 mm mm Fe P02 G350 MAC Pakkaus LT UUSI TUOTE JAKOKAAPPI KKB 6 / K1200 maalatulla jalustalla Sisältää, asennuslevyn, Säädettävä jalusta, säätöalue 300mm 600 mm 220 mm mm kuumasinkitty teräs 27

28 JAKOKAAPIT JA JALUSTAT, KKB xx xxx xx LT-xxxxxx JAKOKAAPPI KKB 400 /K1200 (maalatulla jalustalla) Sisältää asennuslevyn ja lukkoteljen. säädettävä jalusta, säätöalue 300 mm 400 mm 220 mm LT JAKOKAAPPI KKB 600 /K1200 (maalatulla jalustalla) Sisältää asennuslevyn ja lukkoteljen. säädettävä jalusta, säätöalue 300 mm mm kuumasinkitty Fe P02 G350 MAC 600 mm 220 mm mm kuumasinkitty Fe P02 G350 MAC (Kaappiin voidaan sijoittaa kuitujatkoskaappi LT tai LT-17495) LT JAKOKAAPPI KKB 850 /K1200 (maalatulla jalustalla) Sisältää, asennuslevyn ja lukkoteljen. säädettävä jalusta, säätöalue 300 mm 220 mm mm kuumasinkitty (Kaappiin voidaan sijoittaa kuitujatkoskaappi LT tai LT-17495) 3 28

29 JAKOKAAPIT LT-SARJA LT-3350 PYLVÄSJAKOKAAPPI Sisältää asennuslevyn. 290 mm 215 / 285 mm 820 mm AlMg3 STUCCO LT-5670 PYLVÄSJAKOKAAPPI K00P 400 mm AlZn RAL

30 ERISTETYT JAKOKAAPIT xx xxx xx UUSI TUOTE LT ERISTETTY AKTIIVILAITEKAAPPI L1350xK1350xS800 jäähdytys/llämmitysmalli Kaapin mitat: : 1350 mm : 800 mm mm, puhallinversio : 1766 mm, jäähdytys / lämmitysversio Asennustilan korkeus: 26U AlZn RAL 7008, 7035 Jalustan mitat: 1350 mm 800 mm 1000 mm kuumasinkitty teräs Kuvassa olevan kaapin mitat maarajasta jäähdytys/lämmitysyksikön yläosaan: L1400xS840xK2044. (Jalustasta jää näkyviin n. 250 mm) Jakokaappi on eristetty. Kaappi voidaan varustaa lämmittimellä ja puhaltimella. Kaappiin on myös saatavissa kattoon asennettava jäähdytys/lämmitysyksikkö. Muut varusteet mm. akut, tasasuuntaajat jne toimitetaan asiakkan tarpeiden mukaisesti. Kysy rakenteesta tarkempia tietoja! UUSIA MALLEJA TULOSSA VUODEN 2009 ALKUPUOLELLA. 30

31 ERISTETYT JAKOKAAPIT xx xxx xx LT ERISTETTY AKTIIVILAITEKAAPPI L1350xK1350xS800, puhallinmalli Kaapin mitat: : 1350 mm : 800 mm mm, puhallinversio : 1766 mm, jäähdytys / lämmitysversio AlZn RAL 7008, 7035 Jalustan mitat: 1350 mm 800 mm 1000 mm kuumasinkitty teräs Kuvassa olevan kaapin mitat maarajasta katon yläosaan L1400xS840xK1844. (Jalustasta jää näkyviin n. 250 mm) Jakokaappi on eristetty. Kaappi voidaan varustaa lämmittimellä ja puhaltimella. Kaappiin on myös saatavissa kattoon asennettava jäähdytys/lämmitysyksikkö. Muut varusteet mm. akut, tasasuuntaajat jne toimitetaan asiakkan tarpeiden mukaisesti. Kysy rakenteesta tarkempia tietoja! xx xxx xx xx xxx xx LT ERISTETTY AKTIIVILAITEKAAPPI L800xS800xK1510 LT ERISTETTY AKTIIVILAITEKAAPPI L600xS600xK uusi tuote, valmistuu tammikuussa

32 JAKOKAAPPIEN ASENNUSOHJE 1. Jalusta kiinnitetään täkkipulteilla painekyllästettyihin 2x4 lankkuihin. Lankkujen pituuteen (K) vaikuttaa mahdolliset rinnalle asennettavat muut kaapit. 2. Kaapin / jalustan sivussa keskellä oleva painauma osoittaa upotussyvyyden, alhaalta 750 mm, johon maaraja tulee. 3. Jakokaapin / jalustan ympäristö täytetään soralla, raekoko n. 10 mm. 4. Kaapelien tuonnin jälkeen, jalustan sisäosa täytetään maarajaan asti LECA-soralla maakosteuden nousun estämiseksi. 5. Maakosteuden nousun estoon on saatavissa kaapin ja jalustan väliin asennettava, multilaipalla varustettu, läpivientilevy. (myös kaappeihin, joissa on kiinteä jalusta) 32
