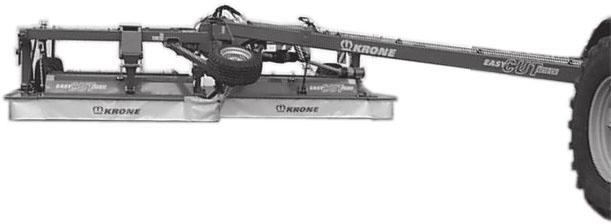

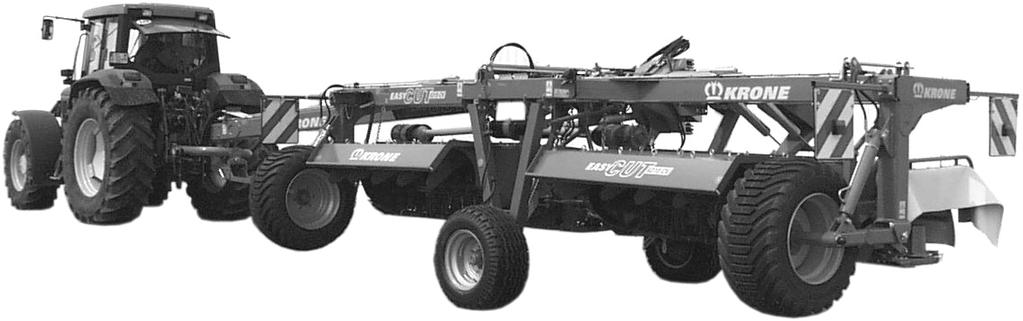

1 Käyttöohje N:o FIN Hinattava niittomurskain EasyCut 5310 CV EasyCut 6210 CV (valmistusnumerosta alkaen )

2 EY-vaatimustenmukaisuusilmoitus EU-direktiivin 98/37/EU mukaan Me Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Str. 10, D Spelle ilmoitamme yksin vastaavamme, että seuraavat tuotteet Mallit: KRONE-lautasniittomurskain EasyCut 5310 CV ; EasyCut 6210 CV joita tämä vaatimuksenmukaisuusilmoitus koskee, vastaavat EU-direktiivin 98/37/EU, mukaisia turvallisuus- ja terveysvaatimuksia. Spelle, (Dr.-Ing. Josef Horstmann, Managing Director) (ppa. Dr.-Ing. Klaus Martensen, Manager of the engineering and design dep.) (Wolfgang Ungruh, Director of Quality Control) Arvoisa asiakkaamme, Pidät nyt kädessäsi ostamasi Krone-tuotteen käyttöohjekirjaa. Tässä käyttöohjeessa on tärkeää tietoa koneen asianmukaisesta asentamisesta käyttökuntoon sekä koneen turvallisesta käytöstä. Mikäli tämä ohje katoaa tai muuttuu joko osittain tai kokonaan lukukelvottomaksi, saat uuden ohjekirjan etusivulla olevan numerosarjan perusteella myyjältäsi.

3 Johdanto Hyvä asiakkaamme, Onnittelemme tekemäsi investoinnin johdosta. Kroneniittomurskain on tehokas, taloudellinen ja pitkäikäinen investointi. Konetta suunnitellessaan valmistaja on ottanut huomioon kaikki viimeisimmän maatalouskonetekniikan sovellukset. Monien viljelijöiden ja urakoitsijoiden kokemuksia on kuultu, kun koneen toimintaa ja muotoa on harkittu. Näin siitä on saatu erinomaisesti toimiva ja tehokas. Nämä ominaisuudet yhdistettyinä helppokäyttöisyyteen ja vähäiseen työn kuluttavuuteen tekevät hankkimastasi koneesta parhaan mahdollisen hankinnan tarpeisiisi. HUOM! Käyttöohjekirja kuuluu kiinteästi koneeseen. Pidä se mukanasi konetta käyttäessäsi. Perehdytä muut käyttäjät koneen hallintaan ja opasta heitä käyttämään käyttöohjekirjaa apunaan koneen rakenteeseen ja toimintaan tutustuessaan. Tämän ohjekirjan sisältö on koottu niin, että voit perehtyä kuhunkin toimintoon askel askelelta. Kirjassa on yksityiskohtaisia tietoja koneen rakenteesta ja toiminnasta sekä sen ohjeita oikeasta ja turvallisesta käytöstä. Lue tämä ohjekirja mahdollisimman tarkoin ennen kuin aloitat koneen käytön. Kiinnitä erityistä huomiota turvallisuusohjeisiin. Näin varmistat sen, että pystyt käyttämään ja huoltamaan konetta tehokkaimmalla ja turvallisimmalla tavalla. Käytä vain alkuperäisiä KRONE-varaosia. Kaikki osien kopiot ja jäljitelmät, erityisesti kulutusosien, eivät ole niin hyvin tehtyjä kuin niiden ulkonäkö antaa aiheen olettaa. Aineen laatua ei pysty silmämääräisesti selvittämään. Tämän vuoksi halvalla ostetut piraattiosat saattavat ajan mittaan tulla huomattavasti alkuperäisosia kalliimmiksi. Kaikki ohjeet, kuvaukset ja tekniset tiedot tässä ohjekirjassa perustuvat uusimpaan tietoon koneen rakenteesta sillä hetkellä kun ohjekirja painetaan. Valmistaja kehittää kuitenkin tuotetta jatkuvasti, ja pidättää siksi itsellään oikeuden tehdä tuotteeseen muutoksia niistä ennalta erikseen ilmoittamatta.

4 Johdanto

5 Sisällysluettelo Sisällysluettelo 1 Yleistä... I Tarkoituksenmukainen käyttö... I Tekniset tiedot... I Valmistaja... I Vaatimustenmukaisuusvakuutus... I Konekilpi... I Varaosien tilaaminen... I Tarkoituksenmukainen käyttö... I Tekniset tiedot... I -2 2 Turvallisuus... II Ohjekirjan merkinnät... II Ohjeita turvallisuudesta ja tapaturmien estosta... II Koneen käyttäjän kokemus ja koulutus... II Turvaohjeiden laiminlyönti... II Turvallinen työskentely... II Yleiset turvallisuusohjeet... II Hinattavat työkoneet... II Voimanoton käyttö... II Hydraulijärjestelmä... II Pyörät... II Huolto... II Rakenteen muuttaminen ja varaosat... II Ohjeiden vastainen käyttö... II Johdanto... II Ohje- ja varoitusmerkintöjen sijainti niittomurskaimessa... II Ohjetarrojen sijainti koneessa... II Käyttöönotto... III Muista turvallisuus... III Koneen kiinnittäminen traktoriin... III Ensimmäiset toimenpiteet... III Tukijalka... III Nivelakselit... III Nivelakselin pituuden määrittäminen... III Väliakseli... III Hydrauliikka... III Muista turvallisuus... III Hydrauliletkujen kytkentä... III Paineilmajarrujen kytkentä... III Jarrujen ohikytkentä kun kone ei ole kytketty traktoriin... III Pysäköintijarru... III Varoituskilvet / valot... III Muista turvallisuus... III Valojen kytkentä... III Niittomurskaimen säätäminen... III Säätö kuljetusasennosta työasentoon... III -6

6 Sisällysluettelo Säätö työasennosta kuljetusasentoon... III Irrotus traktorista... III Pysäköintijarru... III Varmistu turvallisuudesta ennen työn aloitusta... III Yleistä... III Suojakankaat... III -9 4 Niittomurskaimen säätäminen... IV Muista turvallisuus... IV Sängen korkeuden säätö... IV Suojusten säätö... IV Teräpalkin kevennyksen säätö... IV Murskaimen kierrosluvun säätö... IV Muskaimen vastalevyn säätäminen... IV Karhon leveyden säätäminen... IV Karhotus... IV Heinän levitys luo'olle kuivumaan... IV Huolto... V Muista turvallisuus... V Yleistä... V Renkaat... V Vetoisuudet ja viskositeetti... V Vaihteistoöljyn tarkistus ja öljynvaihto... V Etummainen kääntyvä kulmavaihde... V Taempi kääntyvä kulmavaihde... V Välivaihteisto... V Ensiövaihteisto... V nopeuksinen vaihteisto... V Teräpalkin öljyn tarkistus/vaihto... V Terien ja kiinnityspulttien tarkistus... V Terälautasten ja rumpujen tarkistus... V Ruuvikiinnitteisten terien vaihto... V Pikakiinnitteisten terien vaihto... V Kulutusosan vaihto... V Paineilmajarrulaitteiston huolto ja hoito... V Paineilmajohdot... V Putkiston ilmasuodatin... V Paineilmasäiliö... V Vedenpoistoventtiili, käsikäyttöinen... V Voitelu... V Nivelakseli... V Niittomurskaimen voitelukohteet... V Talvivarastointi... VI Käyttöönotto talven jälkeen... VII Muista turvallisuus... VII Yleistä... VII Kikakytkimen... VII -1

7 Sisällysluettelo 8 Erikoisvarusteet... VIII Muista turvallisuus... VIII Niitto pitkään sänkeen... VIII -1 Käyttöohjekirjan liite... A -1 A1 Suojakankaiden asennus... A -2

8 Sisällysluettelo

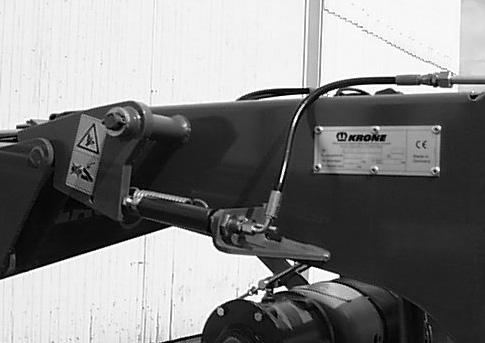

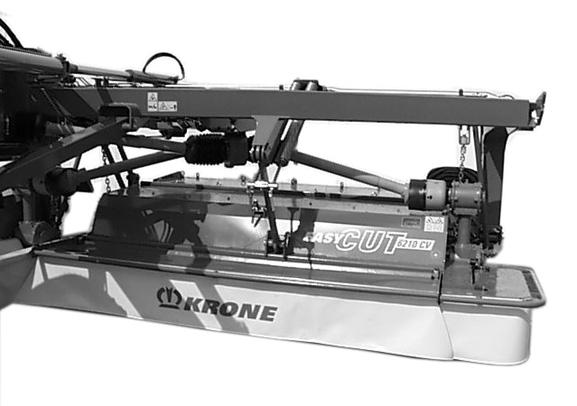

9 Yleista 1 Yleistä Tämä ohjekirja sisältää perusohjeet koneen käyttökuntoon laittamisesta, sen käytöstä ja huollosta. Koneen käyttäjän tulee perehtyä ohjeisiin ja ymmärtää ne. Käyttöohjekirjan tulee aina olla koneen käyttäjän saatavilla. Pidä se työn aikana traktorin ohjaamossa Konekilpi Konekilpi (1) on kiinnitetty koneen päärunkoon. Noudata kirjan alkuosassa annettuja yleisiä turvallisuusohjeita sekä muualla kirjassa annettuja yksityiskohtaisia varoituksia ja neuvoja. 1.1 Tarkoituksenmukainen käyttö Easy Cut -niittomurskain on tarkoitettu maassa kasvavien heinä- ja korsikasvien niittoon ja samanaikaiseen korren murskaamiseen. 1.2 Tekniset tiedot Valmistaja Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Straße 10 D Spelle, Saksa Puhelin: int /935-0 Fax: int / info.ldm@krone.de Vaatimustenmukaisuusvakuutus EY-vaatimustenmukaisuusilmoitus EU-direktiivin mukaan kts. kansilehden sisäpuoli. Vuosi Koneen valm. numero Tyyppi Konekilpi on virallinen koneen valmistustodistus. Sitä ei saa muuttaa tai poistaa Varaosien tilaaminen Tilatessasi varaosia ilmoita aina koneen tyyppi, valmistusnumero ja valmistusvuosi. Nämä tiedot löytyvät koneessa olevasta konekilvestä. Merkitse tiedot ylläoleviin laatikoihin. Täten helpotat huolto- ja varaosa-asioiden hoitoa. Käytä vain alkuperäisiä KRONE-varaosia ja lisävarusteita. Tarvikeosien käyttö johtaa takuun raukeamiseen. Koneen rakennetta ei saa muuttaa. I - 1

10 Yleistä Tarkoituksenmukainen käyttö Tämä niittomurskain on tarkoitettu normaaliin maatalouskäyttöön. Tällöin tulee ottaa huomioon teknisissä tiedoissa ja tässä ohjekirjassa mainitut seikat. Muu käyttö ei tarkoituksenmukaista käyttöä. Mahdollisesta tarkoituksenmukaisen vastaisesta käytöstä aiheutuvat vahingot ja vauriot eivät kuulu valmistajan vastuun piiriin, vaan vastuu on vain ja yksinomaan käyttäjän. Tarkoituksenmukaiseen käyttöön luetaan myös käytöstä, huollosta ja kunnossapidosta annetut ohjeet Tekniset tiedot Tyyppi EasyCut 5310 CV EasyCut 6210 CV Työleveys [mm] Kuljetusleveys [mm] Niittoyksiköiden leveys 2 x 2,65 m 2 x 3,1 m Niittolautasten määrä (keskellä) 8 10 Niittorumpujensylintereiden määrä (päädyt) 4 4 Murskaussormien tyyppi V-muot. teräsormet V-muot. teräsormet Murskainroottorin kierrosluku [r/min] 600/ /900 Murskainosan leveys [mm] 2 x x 2500 Nimellistyöteho [ha/h] Tehon tarve [kw/hv] 97 / / 150 V.o. akselin kierrosluku [r/min] Traktorilta 2 x kaksitoiminen 3 x kaksitoiminen Hydrauliikka vaadittavat ominaisuudet Paineilma 2-putkinen 2-putkinen paineilmajärjestelmä paineilmajärjes- jarruille telmä jarruille Paino [kg] n n Pienin suositeltu traktorin tyhjäpaino [kg] Suurin sallittu nopeus [km/h] I - 2

11 2 Turvallisuus 2.1 Ohjekirjan merkinnät Tässä ohjekirjassa on turvallisuuttasi koskevat ohjeet merkitty alla olevalla huomiomerkillä (DIN W9). Huolehdi, että kaikki jotka konetta käyttävät, tutustuvat näihin ohjeisiin ja varoituksiin Osoittavan sormen merkki esiintyy käyttöohjekirjan useissa kohdissa. Sen kohdalla on erityisiä käsittelyohjeita, joita on noudatettava konetta käytettäessä. Turvallisuus 2.2 Ohjeita turvallisuudesta ja tapaturmien estosta Koneen käyttäjän kokemus ja koulutus Niittomurskainta käyttävän, huoltavan tai korjaavan henkilön tulee tiedostaa mahdolliset vaaratilanteet. Koneen käyttäjän on myös tiedostettava oma vastuunsa. Tarvittaessa koneen käyttäjälle on järjestettävä perehdyttämistilaisuus, jotta hän oppisi käyttämään konetta oikein. Käyttäjän tulee perehtyä käyttöohjeeseen ennen kuin hän aloittaa työskentelyn niittomurskaimella. Ne korjaustyöt, joita tässä käyttöohjekirjassa ei ole selvitetty, tulee jättää koulutuksen saaneen huoltomiehen tehtäväksi Turvaohjeiden laiminlyönti Turvaohjeiden laiminlyönti saattaa johtaa tapaturmaan, konerikkoon tai omaisuusvahinkoon. Turvaohjeiden laiminlyömisen myötä vastuu tapahtuneesta siirtyy kokonaan koneen käyttäjälle ja johtaa sekä takuun, että muiden valmistajan vastuiden raukeamiseen. Turvaohjeiden laminlyönti saattaa johtaa esim. seuraavanlaisten tilanteiden syntyyn:. lähistöllä oleva henkilö joutuu vaaratilanteeseen tapahtuu konerikko korjaus- tai huoltotoimenpide epäonnistuu työtä suorittava henkilöön kohdistuu mekaaninen tai kemikaalinen (esim. öljyä valuu iholle) vaara tapahtuu ympäristövahinko (esim. öljyä valuu luontoon) Turvallinen työskentely Noudata tässä kirjassa annettuja turvaohjeita, yleisiä tapaturman ehkäisyohjeita sekä paikallisia työsuojeluun ja liikennöintiin liittyviä ohjeita ja säännöksiä. Noudata myös traktorin valmistajan antamia ohjeita koneen oikeasta ja turvallisesta käytöstä. II - 1

12 Turvallisuus Yleiset turvallisuusohjeet 1. Tässä kirjassa annettujen ohjeiden lisäksi on noudatettava kaikkia asiaan kuuluvia turvallisuusohjeita. 2. Koneessa olevat varoitus- ja ohjekilvet antavat tärkeää tietoa koneen turvallisesta käyttämisestä. Niiden noudattaminen on tärkeää oman turvallisuutesi vuoksi! 3. Ota huomioon ja noudata kaikkia Tieliikennelain ja - asetusten määräyksiä ajaessasi yleisellä tiellä. 4. Tutustu tarkoin koneen toimintaan ja säätöihin ennen kuin aloitat työskentelyn. Työn aikana tämä on liian myöhäistä! 5. Koneen käyttäjän tulee käyttää vain hyvin istuvia vaatteita. Roikkuvat liepeet saattavat tarttua kiinni koneen liikkuviin osiin ja aiheuttaa vaaratilanteen. 6. Pidä kone aina puhtaana. Näin vähennät tulipalon vaaraa. 7. Ennen traktorin käynnistämistä varmista ettei ketään, erityisesti lapsia, ole koneen lähettyvillä. Hyvä näkyvyys on välttämätön! 8. Kukaan ei saa oleskella koneen päällä sitä tiellä kuljetettaessa tai sillä työskenneltäessä. 9. Kytke kone traktoriin tässä ohjekirjassa annettujen ohjeiden mukaisesti ja käyttäen hyväksi vain tähän tarkoitukseen suunniteltuja kiinnikkeitä. 10.Kytkiessäsi ja irroittaessasi konetta traktorista aseta seisontatuki asianomaiseen asentoon ja varmista, että kone on tukevasti sen varassa eikä pääse liikkeelle itsestään. Aseta pyörien eteen vierintäesteet. 11.Noudata erityistä varovaisuutta kytkiessäsi ja irroittaessasi konetta traktorista! 18.Valitse aina nopeus olosuhteiden mukaiseksi. Vältä äkillisiä käännöksiä ajaessasi ylämäkeen, alamäkeen tai rinteen suuntaisesti. 19.Traktorin käyttäytymiseen kuljetuksen aikana, sen ohjautumiseen ja jarrujen toimintaan voivat vaikuttaa hinattavat tai nostolaitteessa olevat työkoneet ja lisäpainot. On siksi tärkeää, että aina on käytettävissä riittävä ohjautuvuus ja jarrutettavuus. 20.Ajaessasi mutkissa ota huomioon mahdolliset sivuylitykset sekä ulkokaarteen suuntaan vaikuttava keskipakoisvoima. 21.Ennen koneen käyttöä varmista, että kaikki suojukset ovat oikein asennetut paikalleen suojaavaan asentoon. 22.Oleskelu koneen työskentely- ja kääntymisalueella on kielletty! 23.Hydraulisia sylintereitä saa käyttää vain silloin kun kukaan ei oleskele vaara-alueella. 24.Ole varovainen kaukosäätimiä käyttäessäsi. Koneen osien liikkuminen saattaa aiheuttaa puristumis- tai leikkautumisvaaran. 25.Laske työkone alas, pysäytä traktorin moottori ja ota virta-avain virtalukosta kun poistut traktorin ohjaamosta. 26.Oleskelu traktorin ja työkoneen välissä on kielletty ellei koneen liikkumista ole estetty pysäköintijarrua tai jarrukiiloja käyttäen. 27. Varmistaudu, että työskentelyalue on vapaa esteistä ja että ihmiset ja kotieläimet ovat turvallisen välimatkan päässä. 12.Traktorissa on tarpeen vaatiessa käytettävä lisäpainoja sopivissa kohdin. 13.Ota huomioon sallitut akselipainot, kokonaispainot sekä kuljetusmitat. 14. Tarkista ja asenna kaikki yleisillä teillä kuljetusta varten tarvittavat varusteet, kuten valot, heijastimet ja hitaan ajoneuvon kolmio. 15.Kaikki konetta liikuttavat laitteet, kuten köydet, ketjut, tangot yms, on asetettava niin, että tahattomat liikkeet eivät voi niihin vaikuttaa koneen kuljetus- tai työasennossa. 16.Kuljettaessasi konetta yleisillä teillä asenna kone kaikilta osiltaan kuljetusasentoon ja noudata kuljetuksen aikana valmistajan siitä antamia ohjeita. 17.Älä koskaan ajon aikana poistu kuljettajan paikalta. II - 2

13 2.2.5 Hinattavat työkoneet 1. Varmista, ettei työkone pääse liikkumaan itsestään. 2. Ota huomioon suurimmat sallitut kuormitukset traktorin vetokoukulle ja vetovarsille. 3. Ota huomioon tarvittavat liikevarat kytkiessäsi työkonetta traktorin nostolaitteisiin, vetokoukkuun tai maatalousvetolaitteeseen Voimanoton käyttö 1. Käytä vain valmistajan hyväksymää nivelakselia. 2. Suojusputket ja -suppilot sekä traktorin v.o.a.-suojus on aina oltava asennettuna paikalleen. Suojusten on oltava hyvässä kunnossa. 3. Varmistaudu, että nivelakseli on oikean mittainen. Työasennossa putkien on mentävä riittävästi sisäkkäin. Lyhimmillään ollessaan akselin puolikkaat eivät saa pohjata ristikoihin. Lyhennä akselia ja suojuskuoria tarpeen mukaan. 4. Nivelakselin saa asentaa paikalleen vain traktorin voimanottoakselin ollessa kytkettynä pois päältä, moottorin ollessa pysäytettynä ja virta-avaimen ollessa poistettuna virtalukosta. 5. Mikäli nivelakselin vapaakytkin tai ylikuormituskytkin ei peity traktorin akselinsuojuksen alle, tämä kytkin tulee asentaa työkoneen puoleiseen päähän akselia. 6. Varmistaudu, että nivelakseli on oikein asennettu ja lukkiutunut kiinnitysuriinsa. 7. Kytke akselinsuojuksen lukitusketju siten, ettei suojus pääse pyörimään. 8. Ennen kuin kytket voimanoton päälle varmistu, että akselin pyörimisnopeus on valmistajan suositusten mukainen, ja että pyörimissuunta on oikea. 9. Ennen voimanoton kytkemistä päälle varmista, ettei ketään seiso vaara-alueella. 10. Älä koskaan kytke voimanottoakselia päälle moottorin ollessa pysähdyksissä. 11. Älä päästä ketään nivelakselin lähelle sen ollessa toiminnassa. 12. Kytke aina voimanotto pois päältä, kun sitä ei tarvita tai kun akselin ristinivelen kulma ylittää akselin valmistajan suositukset. Turvallisuus 13. Varoitus! Koneen osat saattavat jatkaa pyörimistään vielä senkin jälkeen kun voimanotto on kytketty pois päältä. Älä koskaan koske pyöriviin osiin. Varmista, että kone on täysin pysähdyksissä ennen minkään työn aloittamista koneen parissa. 14. Ennen puhdistamista, voitelua, asennuksia tai säätöjä työkoneessa tai nivelakselissa, kytke voimanotto pois päältä, pysäytä moottori ja poista virta-avain. 15. Aseta irroitettu nivelakseli sille varattuun kiinnikkeeseen. 16. Irroitettuasi nivelakselin aseta traktorin voimansiirtoakselin päälle suojus. 17. Koneeseen tulleet vauriot on korjattava heti ennen kuin työkonetta uudelleen käytetään Hydraulijärjestelmä 1. Hydraulijärjestelmässä vallitsee korkea paine! 2. Yhdistäessäsi hydraulisylinteriä, hydraulimoottoria ja hydrauliletkuja keskenään varmista, että kytkentä tehdään oikein ja asianmukaisesti. 3. Kytkettäessä hydrauliletkua traktorin hydrauliikkaan hydraulijärjestelmä ei saa olla paineistettu koneen eikä traktorin puolella. 4. Merkitse traktorin ja työkoneen hydrauliliitokset niin, että virheelliset kytkennät vältetään. Mikäli letkut sekaantuvat keskenään, toiminta voi käynnistyä väärin päin. Onnettomuusvaara! 5. Tarkista hydrauliletkut säännöllisin välein ja uusi ne, jos ne ovat kuluneet tai vaurioituneet. Kaikkien uusittujen letkujen tulee olla laadultaan valmistajan hyväksymiä. 6. Etsiessäsi vuotoja käytä asiaankuuluvia apuvälineitä. Vammautumisvaara! 7. Hydrauliöljy, joka tulee kovalla paineella ulos, saattaa rikkoa ihon ja aiheuttaa vakavaa vauriota terveydelle. Vamman sattuessa ota heti yhteys lääkäriin, koska on olemassa vakava tulehdusvaara. 8. Ennen työskentelyä hydrauliikkalaitteiden kanssa päästä järjestelmä paineettomaksi ja pysäytä traktorin moottori. II - 3

14 Turvallisuus Pyörät 1. Työskennellessäsi renkaiden parissa varmista, että työkone on tuettu kunnolla paikalleen esimerkiksi jarrukiiloilla. Irroittaessasi pyörää, tue kone ylös niin, ettei se pääse vahingossa putoamaan. 2. Pyörien ja renkaiden asennuksessa tulee käyttää tähän työhön tarkoitettuja työkaluja ja -välineitä. 3. Pyörien ja renkaiden korjauksen saa tehdä vain työn hallitseva, ammattitaitoinen henkilö, jolla on käytössään oikeat työkalut. 4. Tarkasta renkaiden ilmanpaine säännöllisesti! Pidä renkaissa tässä ohjekirjassa neuvottu paine Huolto 1. Koneen huolto, säätö, puhdistus ja korjaus ovat sallittuja vain, kun kone on laskettu tukevalle alustalle, traktorin moottori sammutettu ja virta-avain poistettu virtalukosta Rakenteen muuttaminen ja varaosat Koneen rakenteen muuttamiseen tarvitaan valmistajan antama etukäteislupa. Alkuperäisosien ja -varusteiden käyttö takaa koneen asianmukaisen ja turvallisen toiminnan. Tarvikeosien käytön myötä valmistajan vastuu raukeaa Ohjeiden vastainen käyttö Koneen turvallinen toimiminen taataan vain sitä työtä koskien, johon kone on suunniteltu. Tarkoituksenmukainen käyttö on erikseen määritelty koneen käyttöohjeessa, samoin myös ne raja-arvot (esim. nivelakselin kierrosluku), jotka on otettava huomioon konetta käytettäessä. 2. Tarkista kaikkien pulttien ja muttereiden kireys säännöllisesti sekä kiristä ne tarvittaessa. 3. Tue kone kunnolla paikalleen ennenkuin aloitat huoltotöitä ylös nostetun koneen alla. 4. Vaihdettaessa leikkuulaitteen osia sekä osia, joissa on teräviä reunoja, käytä oikeita työkaluja sekä asianmukaisia suojavaatteita sekä -käsineitä. 5. Hävitä jäteöljy ja -rasva sekä käytetyt suodattimet annettujen ohjeiden mukaisesti ympäristöä saastuttamatta. 6. Ennen sähkölaitteiden korjaamista virran syöttö näihin on ehdottomasti katkaistava. 7. Tarkasta suojusten ja ohjainten kunto säännöllisesti. Vaihda kuluneet osat ajoissa. 8. Irroita traktorin ja/tai työkoneen akun kaapelit ennen sähköhitsaukseen ryhtymistä. 9. Käytä vain valmistajan vaatimukset täyttäviä alkuperäisvaraosia. 10. Käytä paineakun täyttöön vain typpikaasua. Muut kaasut saattavat aiheuttaa räjähdysvaaran. II - 4

15 2.3 Johdanto Tähän Krone-niittomurskaimeen on kiinnitetty asianmukaiset suojukset sekä varoitus- ja ohjetarrat. Koneen toiminnan kärsimättä kaikkia vaarallisiksi katsottavia osia ei kuitenkaan voida kattavasti suojata. Täten on tärkeää, Turvallisuus että käyttäjä tunnistaa mahdolliset vaaratilanteet ja ottaa ne huomioon konetta traktoriin asentaessaan, sitä käyttäessään ja huoltaessaan sekä traktorista irroittaessaan. Viimekädessä vastuu on käyttäjällä. Tutustu varoitustarrojen osoittamiin vaarakohtiin. Pidä tarrat puhtaina ja uusi ne tarvittaessa. Tarran tilausnumerot löydät tämän kirjan seuraavilta sivuilta Ohje- ja varoitusmerkintöjen sijainti niittomurskaimessa EC MAX.1000/ min 2 MAX. 200 bar Lue käyttöohje. Noudata annettuja ohjeita. Käytä ohjeen mukaista voimanottonopeutta. Suurin sallittu hydraulipaine on 200 bar. Tilausnumero (1x) Tilausnumero (1x) II - 5

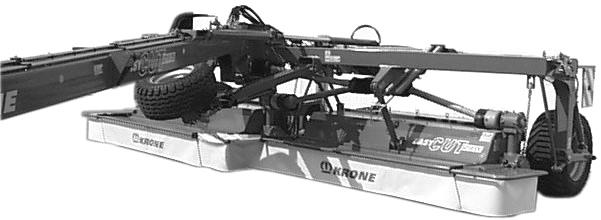

16 Turvallisuus EC EC II - 6

17 Turvallisuus 3 4 Gefahr Puristumisvaara! im Schwenkbereich Älä koske koneen liikkuviin osiin! Tilausnumero (5x) Tilausnumero (8x) 5 6 Varo sinkoutuvia kiviä sekä kasvin tai koneen osia. Lukitse suojukset paikoilleen. Tilausnumero (2x) Varo sinkoutuvia kiviä sekä kasvin tai koneen osia. Pysy turvallisen välimatkan päässä koneesta sen käydessä. Tilausnumero (2x) Varo sinkoutuvia kiviä sekä kasvin tai koneen osia. Pysy turvallisen välimatkan päässä koneesta sen käydessä. Osat jatkavat pyörimistään keskipakoisvoiman ansiosta voimanoton päältä kytkennän jälkeen. Älä koske koneen liikkuviin osiin! Odota, että kaikki osat ovat pysähtyneet. Varo sinkoutuvia kiviä sekä kasvin tai koneen osia. Lukitse suojukset paikoilleen. Tilausnumero (2x) II - 7

18 Turvallisuus Ohjetarrojen sijainti koneessa 15 EC EC II - 8

19 Turvallisuus (2x) EasyCut 5310 CV (lg.=980) (4x) EasyCut 5310 CV (lg.= (2x) EasyCut 6210 CV (lg.=980) (4x) EasyCut 6210 CV (lg.=850) (2x) (lg.=893) (2x) (lg.=775) (1x) (lg.=600) (1x) 1,5 bar (2x) 3,5 bar EasyCut 6210 CV (2x) 4,0 bar EasyCut 5310 CV (2x) 1,5 bar (2x) (5x) Ø 17,5 mm Ø 17 mm min. 3 mm min. 14 mm min. 14 mm (1x) 40 km/h (1x) 25 km/h (1x) (1x) Ruuvikiinnitteiset terät (1x) Pikakiinnitteiset terät (2x) (2x) (2x) (8x) D Vor der Erstinbetriebnahme und 1x jährlich vor der Ernte muss die Reibkupplung gelüftet werden El embrague de seguridad debe someterse a una E purga antes de la primera puesta en marcha y una vez al año antes de iniciarse la campaña de trabajo. La sécurité à friction doit faire l'objet d'une purge F lors de la première mise en route et une fois par an avant le début de la saison. The friction clutch must be bled at the first GB operation and once a year before the harvesting season. La frizione di sicurezza deve essere sottomessa ad I uno spurgo alla prima messa in campo come pure una volta all'anno prima della campagna (1x) (1x) II - 9

20 II - 10 Turvallisuus

21 Ennen työn aloittamista 3. Käyttöönotto 3.1 Muista turvallisuus Niittomurskain on tarkoitettu vain maatalouskäyttöön. Koneeseen on aina sen toimiessa pidettävä riittävä turvaetäisyys. Myös käytettäessä konetta valmistajan tarkoittamaan käyttöön saattaa niittolaite heittää kiviä yms. Siksi kukaan ei saa oleskella vaara-alueella. Erityistä varovaisuutta on noudatettava työskenneltäessä teiden ja rakennusten läheisyydessä. Laske kone liukujalastensa varaan ennen voimansiirron käynnistämistä. Suojapeitteet on säännöllisin väliajoin tarkastettava. Kuluneet tai vaurioituneet peitteet on vaihdettava uusiin! Niittolaitteen suojukset (peitteet ja suojapellit) suojaavat ulos lentäviltä kiviltä yms, sekä estävät pääsyn vaarallisiin kohteisiin. Siksi suojukset on asetettava suojaavaan asentoon ennen työn aloittamista. Älä mene traktorin ja työkoneen väliin silloin kun niittolaitetta käännetään työasennosta kuljetusasentoon tai päin vastoin. Kytkettäessä ja irroitettaessa niittomurskainta traktorista on noudatettava erityistä varovaisuutta! Turvallisuusohjeita on ehdottomasti noudatettava. 3.2 Koneen kiinnittäminen traktoriin Ensimmäiset toimenpiteet Kiinnitä niittomurskaimen vetolaite traktorin vetovarsiin Tukijalka Nosta tukijalka (1) ylös ja varmista sen ylhäällä pysyminen kiinnitystapilla (2) ja jousisokalla (3). Kytke sivurajoittimet kiinteiksi, jotta vetolaite ei pääsisi heijaamaan sivusuunnassa työskentelyn ja kuljetusajon aikana. III - 1

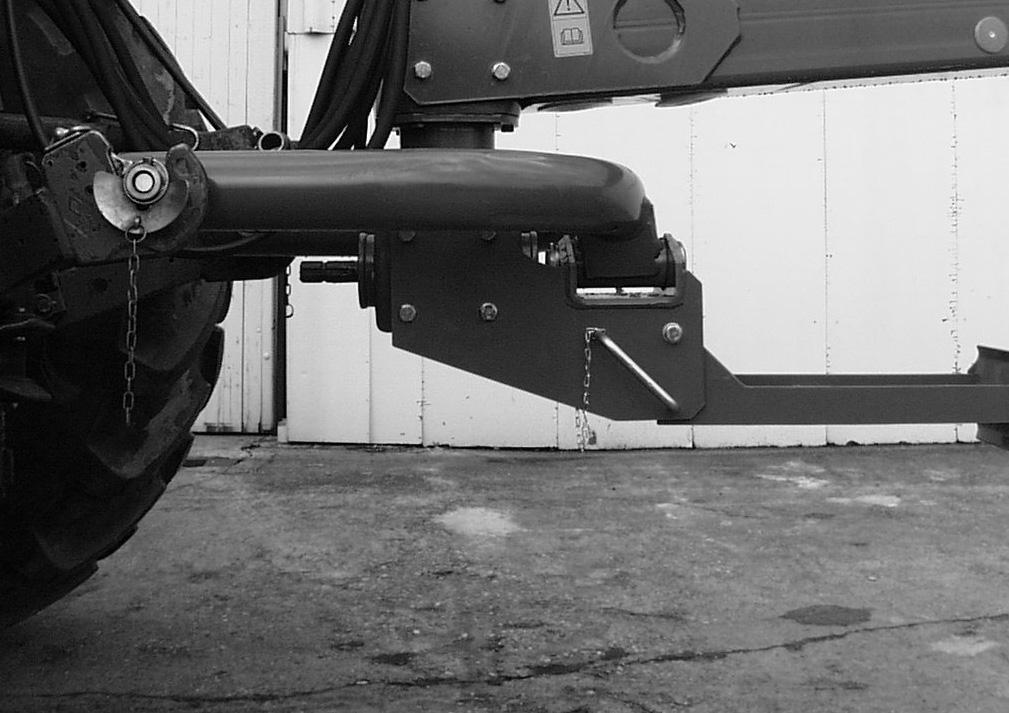

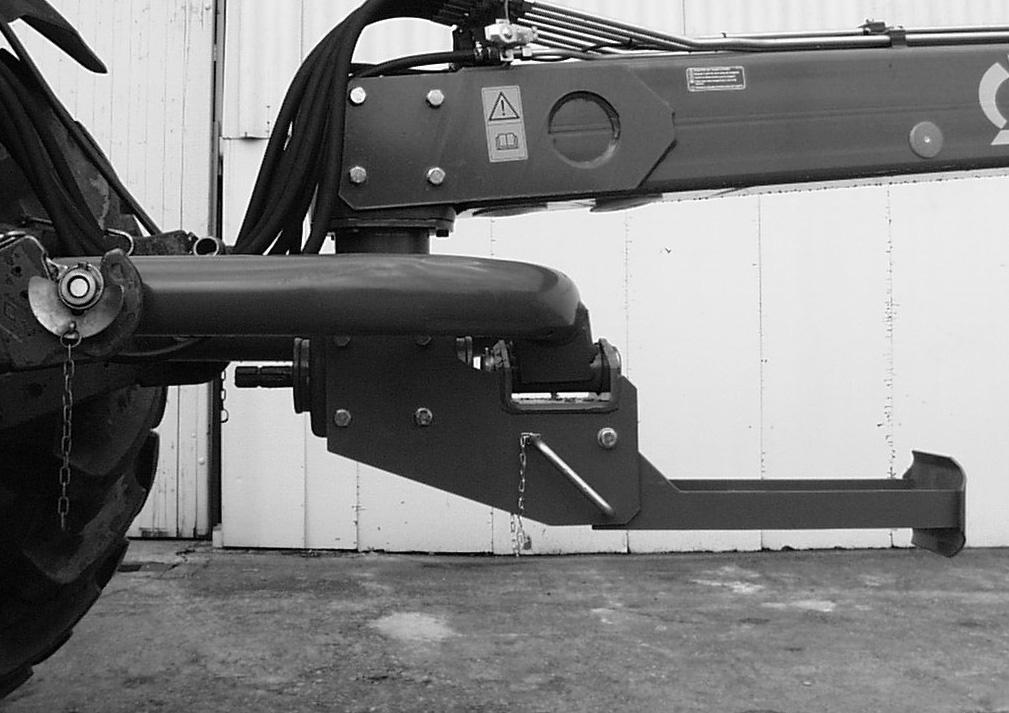

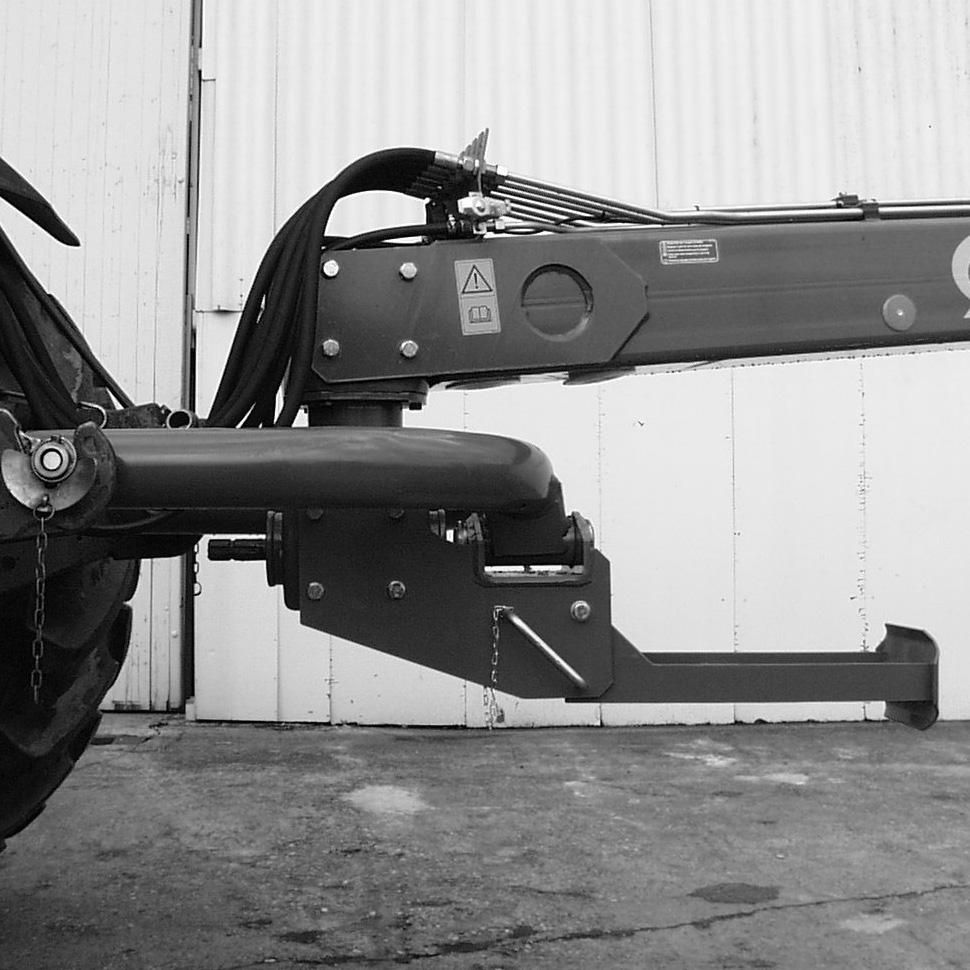

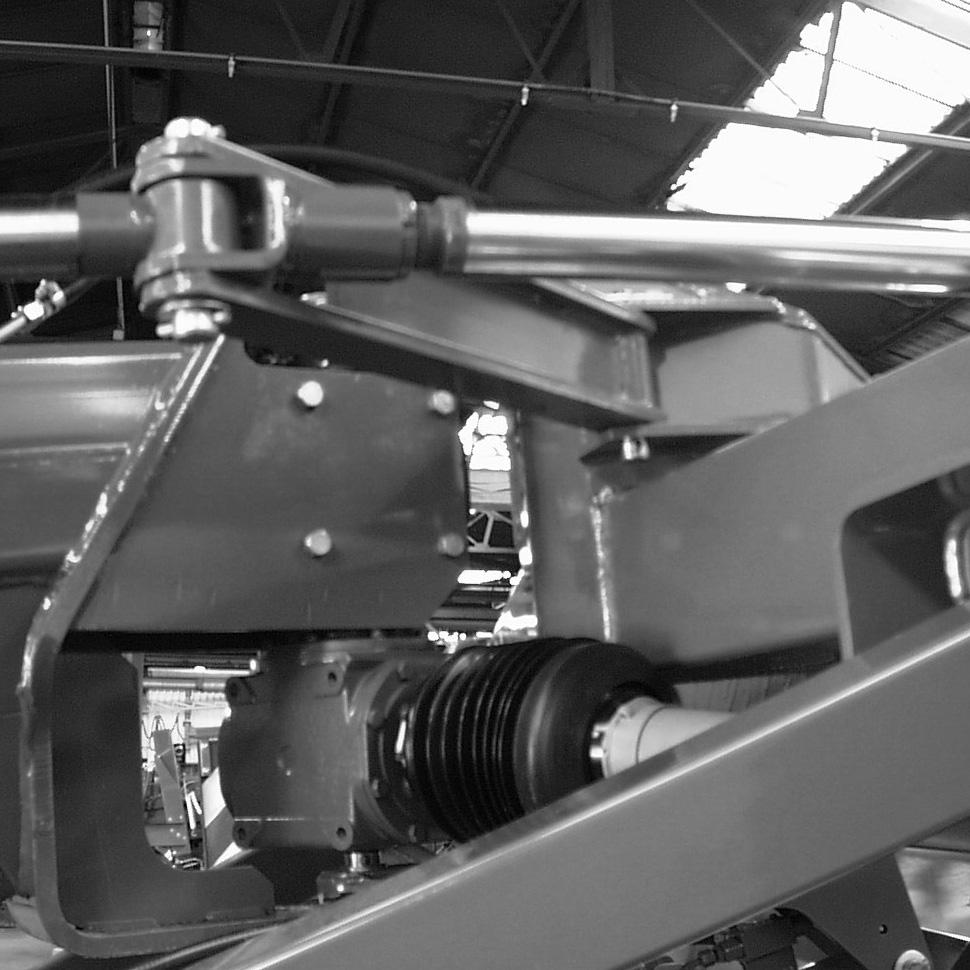

22 Ennen työn aloittamista Säädä vetolaitteen koskeus niin, että koneen runko on samansuuntainen maan pinnan kanssa. Mitta a = 950 mm 3.3 Nivelakselit Pysäytä traktorin moottori. Irrota virtaavain virtalukosta. Kytke pysäköintijarru päälle. Ole varovainen. Varmistaudu, että nivelakselin lukitusnasta napsahtaa loveensa. Kiinnitä nivelakselin suojakuoren pyörimisen estävä varmuusketju traktorin kiinteään osaan. Nivelakselin päissä on lyhyt ja pitkä suojakaulus. Pitemmällä suojakauluksella varustettu pää asennetaan työkoneen voimansiirron akselitappiin. Työnnä nivelakselin (3) pää niittomurskaimen kulmavaihteen alla olevaan akselitappiin (1). Varmistaudu, että nivelakselin lukitusnasta napsahtaa uraansa Kiinnitä ja kiristä akselin tyveen suojuksen pyörimisen estävä letkuside (2). EC Nivelakselin pituuden määrittäminen Pidä traktoriin ja työkoneeseen asennettuja nivelakselin puolikkaita vierekkäin. Lyhennä sekä teräsputkia että suojakuoria tarpeen mukaan. HUOM! Kaikkia putkia on lyhennettävä yhtä paljon. Määrittele lyhennystarve. Varmistaudu, että putkilla on riittävä liikevara kaikissa työasennoissa. Tarkemmat tiedot saat nivelakselin maahantuojan edustajalta. Työnnä akselin (2) puolikkaat sisäkkäin ja kiinnitä traktorin puoleinen pää voimanottoon. Kiinnitä nivelakselin suojuskuoren pyörimisen estävä turvaketju (3) johonkin kiinteään osaan traktorin peräkotelossa. EC Varmistaudu, että nivelakseli pääsee liikkumaan riittävästi sekä sivu- että korkeussuunnassa. Akselin pohjatessa nivelristikot saattavat vaurioitua. Akselin puolikkaiden tulee olla käytön aikana vähintään 15 cm:n verran sisäkkäin. III - 2

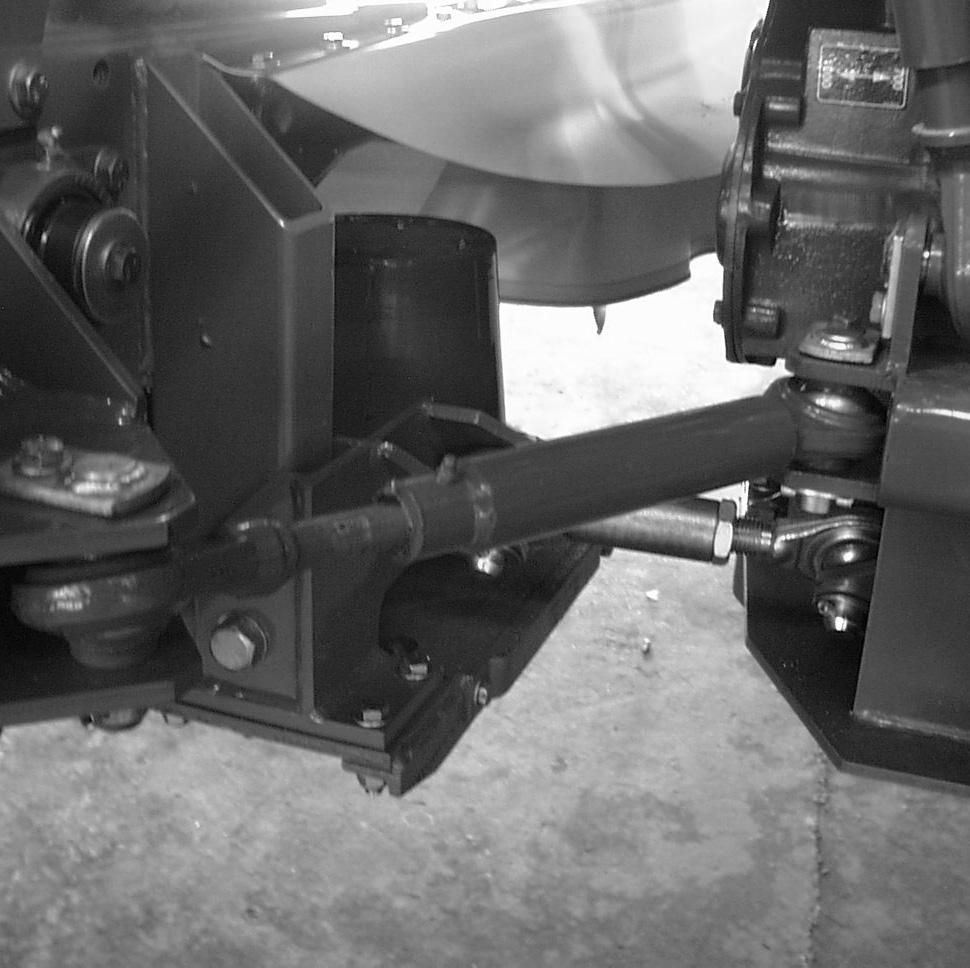

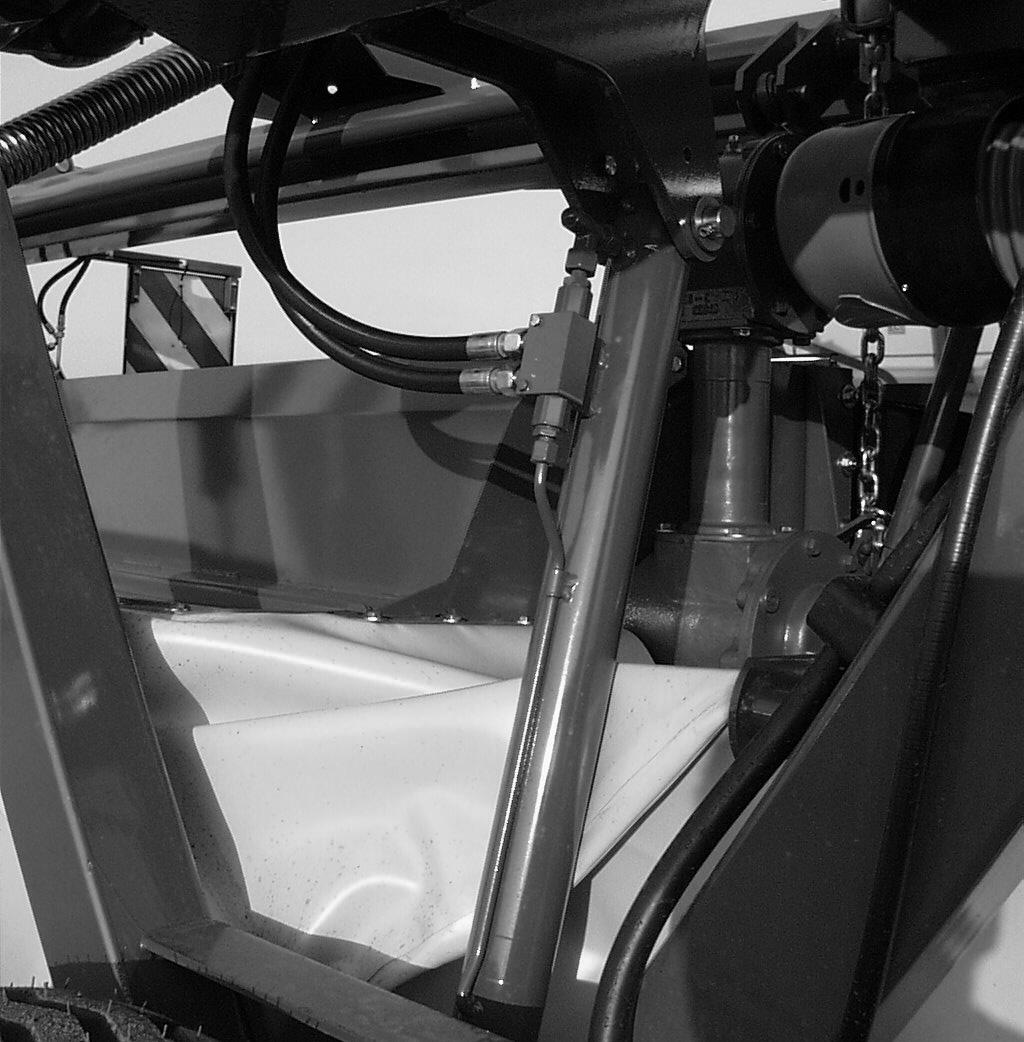

23 Ennen työn aloittamista Väliakseli Käyttöakseleiden yläpäissä on vapaakytkimet (1). Akseleiden toisessa päässä on kitkakytkimet (2). Asenna akselit kuvan osoittamalla tavalla. Kitkakytkimen (2) toiminta on tarkastettava uudessa koneessa sekä aina ennen käyttökauden alkua. Pitkäaikaisen varastoinnin aikana kitkapinnat ovat saattaneet juuttua kiinni. Katso irrotusohjetta toisaalla tässä kirjassa. 3.4 Hydrauliikka Muista turvallisuus Hydrauliletkuja kytkettäessä sekä traktorin, että työkoneen puoleisen hydrauliikan tulee olla paineeton! Ole varovainen kun etsit hydrauliikan vuotoa. Käytä suojalaseja. Yritä paikallistaa vuotokohta esim. pahvin palan avulla. EC Tee järjestelmä paineettomaksi ennen kuin alat työskennellä hydrauliikkaan liittyvien osien parissa. Tarkasta hydrauliletkujen kunto säännöllisesti. Uusi kuluneet tai vaurioituneet osat. Käytä valmistajan vaatimukset täyttäviä varaosia. Korkealla paineella ulos purkautuva öljysuihku voi tunkeutua vaatteiden ja ihon läpi aiheuttaen vakavan työtapaturman. Hakeudu heti lääkäriin onnettomuuden satuttua. Tulehdusvaara Hydrauliletkujen kytkentä Kytke hydrauliletkut tässä kuvatulla tavalla: EasyCut 6210 CV Kaksitoiminen hydrauliikka: (1) punainen = - kannatuspyörät (niittoasento) (2) sininen = - vetopuomi kuljetusasennnosta työasentoon - kuljetuspyörät (3 ) keltainen =-vetoaisan kääntö oikealle / vasemmalle EasyCut 5310 CV Kaksitoiminen hydrauliikka: (1) punainen = - kannatuspyörät (niittoasento) (2) sininen = - vetopuomi kuljetusasennnosta työasentoon - kuljetuspyörät - vetoaisan kääntö oikealle / vasemmalle III - 3

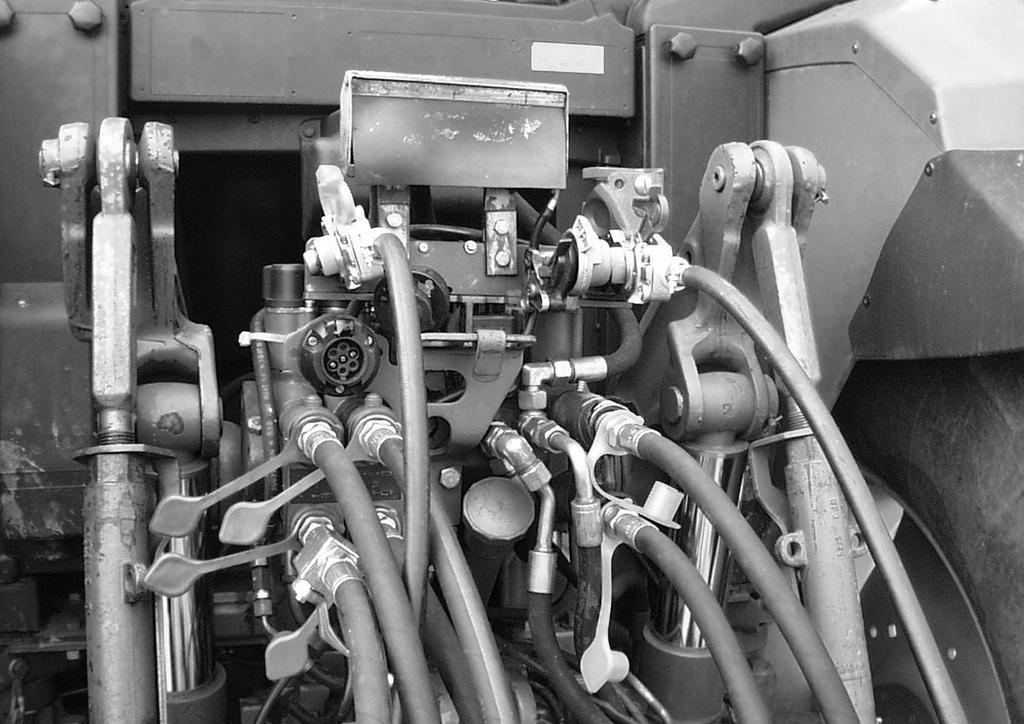

24 Ennen työn aloittamista 3.5 Paineilmajarrujen kytkentä Koneessa on paineilmajarrut, johon kuuluu kaksi paineletkua. Kytke keltainen liitin (1) jarrun paineputkeen. Kytke sen jälkeen punainen liitin paluuputkeen (2). Kytke aina keltainen paineliitin ensin ja vasta sen jälkeen punainen. Irrotus tehdään vastaavasti päin vastaisessa järjestyksessä Jarrujen ohikytkentä kun kone ei ole kytketty traktoriin Jarruventtiilin yhteyteen on sijoitettu hallintaventtiili (1), jolla jarrut voidaan vapauttaa silloinkin kun paineilmajärjestelömä ei ole kytkettynä. Varmista pysäköintijarrulla tai jarrukiiloin, ettei traktori tai niittomurskain pääse liikkeelle kun hallintaventtiiliä (1) käytetään. 3.6 Pysäköintijarru Pysäköintijarrun kampi (1) on koneen vasemmalla puolen kuljetuspyörän yläpuolella. Muista vapauttaa pysäköintijarru kun kone on kiinnitetty traktoriin. III - 4

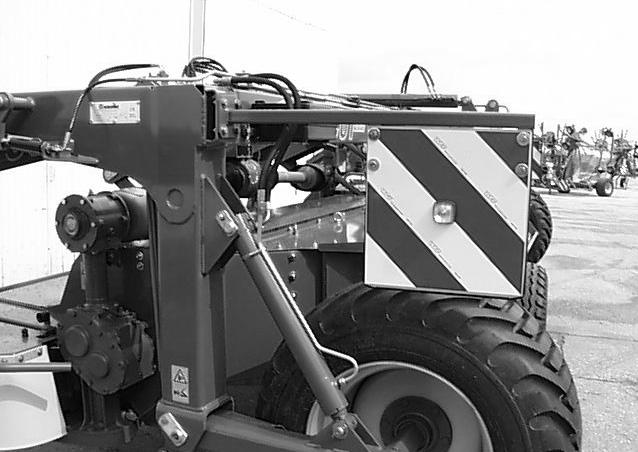

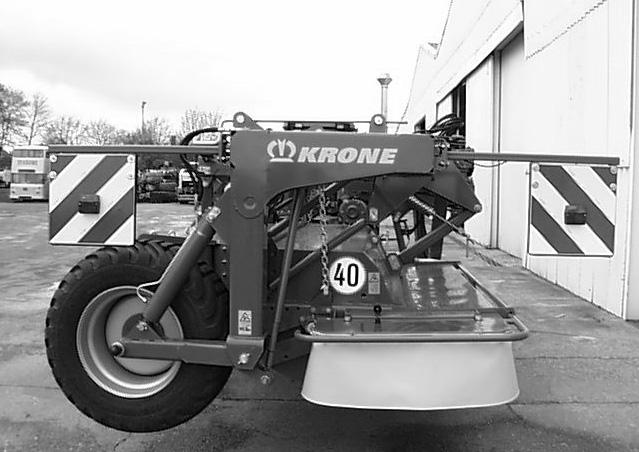

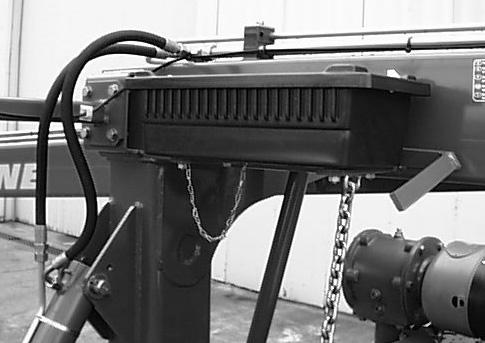

25 Ennen työn aloittamista 3.7 Varoituskilvet / valot Muista turvallisuus Tarkasta valojen kunto ja toimivuus ennen kuin menet julkiselle tielle. Varmistaudu, että tukijalka on nostettu ylös ennen kuin lähdet liikkeelle Valojen kytkentä Valojen yhdysjohdon toinen pää (2) kytketään traktorin 7-napaiseen pistorasiaan (1) ja toinen pää niittomurskaimen vetoaisassa olevaan pistorasiaan (1). Virtajohto kuuluu niittomurskaimen vakiovarustukseen. Koneessa on kolmiosaiset takavalot (1). Koneessa on edessä ja takana varoituskilvet (1). Etukilvissä on valkeat äärivalot. III - 5

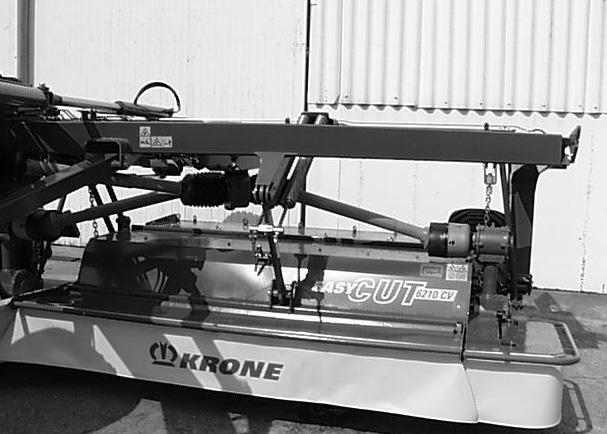

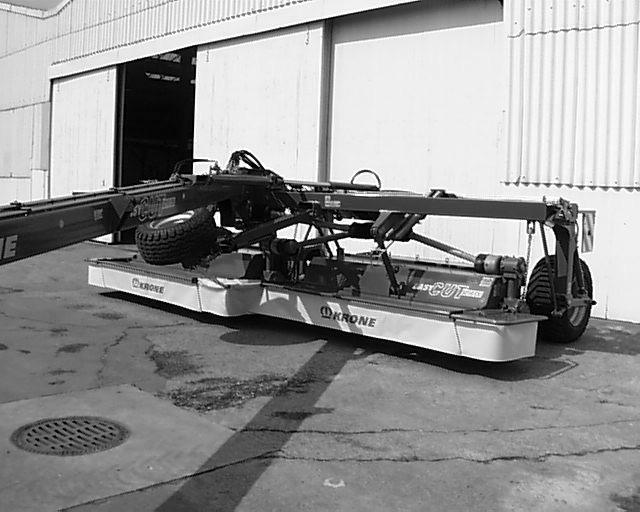

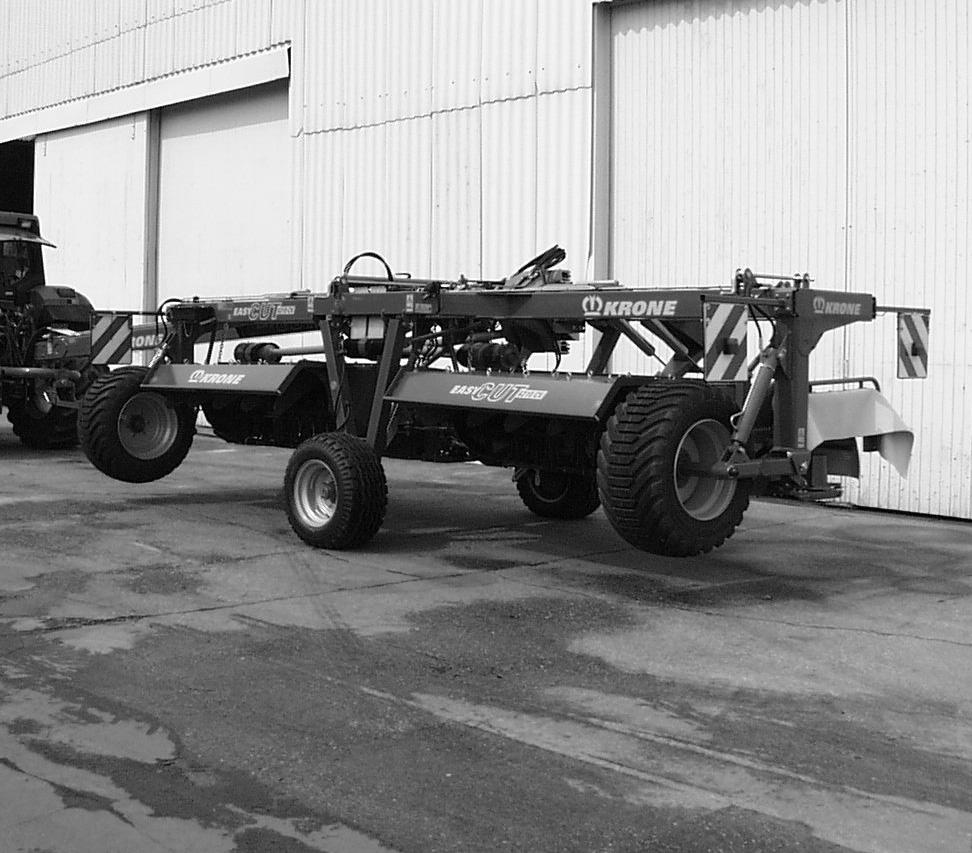

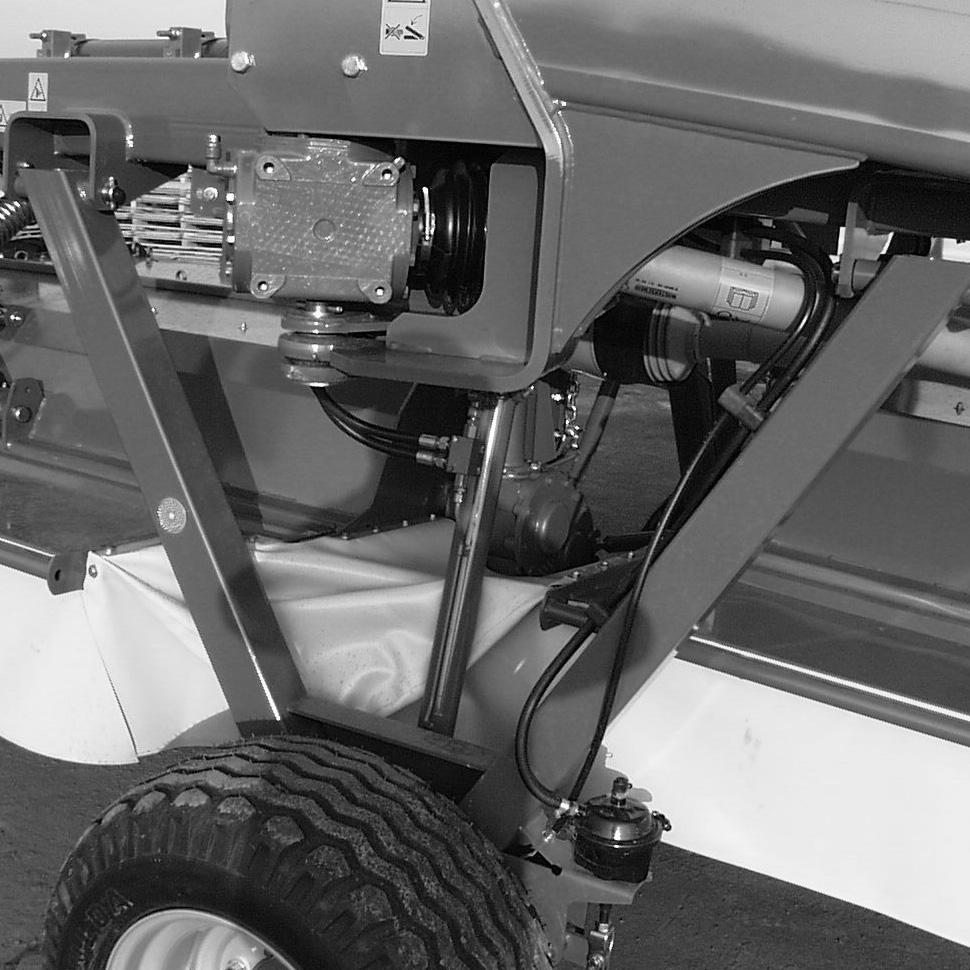

26 Ennen työn aloittamista 3.8 Niittomurskaimen säätäminen Säätö kuljetusasennosta työasentoon Varmistaudu, että sivulliset ovat turvallisen välimatkan päässä koneesta. Tee säätö koneen seisoessa tasaisella, kovalla alustalla. Kytke traktorin ja niittomurskaimen pysäköintijarrut pois päältä. Toimi tässä ohjeessa neuvotulla tavalla. Väärä työjärjestys saattaa johtaa konerikkoon. Kääntyvän vetoaisan hydrauliventtiili saadaan avata vain käännettäessä konetta työasennosta kuljetusasentoon tai päin vastoin (vain EasyCut 6210 CV). Avaa vetoaisan hydrauliventtiili (vain EasyCut 6210 CV). Avaa kannatuspyörien (niitto) hydrauliventtiili. Käännä kone venttiiliä (2) (sininen suojatulppa) (*1) käyttäen kuljetusasennosta työasentoon. Käännön aikana jarrut eivät saa olla päällä. Aktivoi venttiiliä 1 (punainen suojatulppa) kun kone on avautunut työasentoon, jolloin kone asettuu työasennossa korkeimpaan asentoonsa. Aktivoi venttiiliä 2 (sininen suojatulppa) (*1) niin kauan, että kuljetuspyörät ovat nousseet ylimpään asentoosa. Sulje vetoaisan hydrauliventtiili (vain EasyCut 6210 CV). Hallintalaitetta 3 (keltainen suojatulppa) (*2) käytetään niiton aikana (meno-paluu -niitto) kun kone siirretään päisteessä vasemmalta niittävästä asennosta oikealle tai päin vastoin. Tällöin niittoyksiköiden tulee olla yläasennossaan (teräpalkki ei saa nojata maahan). Vetoaisan sylinterissä on kuristusventtiili. Se on säädettävä niin, että aisan kääntö toimii riittävän nopeasti päisteessä käännyttäessä, jolloin käännös voidaan tehdä pysähtymättä. Säätö on traktorikohtainen. (*1) EasyCut 5310 CV:ssä on vedettävä saman aikaisesti hallintaköydestä. (*2) EasyCut 5310 CV:ssä tämä toiminne hoidetaan venttiiliä (2) käyttäen (sininen suojatulppa). III - 6

27 Ennen työn aloittamista Säätö työasennosta kuljetusasentoon Kytke voimanotto pois päältä ja odota, että koneen kaikki osat pysähtyvät ennen kuin alat säätää konetta kuljetusasentoon. Kytke traktorin ja niittomurskaimen pysäköintijarru pois päältä. Tee säätö koneen seisoessa tasaisella, kovalla alustalla. Kääntyvän vetoaisan hydrauliventtiili saadaan avata vain käännettäessä konetta työasennosta kuljetusasentoon tai päin vastoin (vain EasyCut 6210 CV). Avaa vetoaisan hydrauliventtiili (vain EasyCut 6210 CV ). Nosta kone ylimpään asentoonsa käyttäen venttiiliä 1 (punainen suojatulppa). Käännä koneen vetoaisa vasemmalle käyttämällä venttiiliä 3 (keltainen suojatulppa) (*1) (kun kone on ollut traktorin oikealla sivulla). Laske molemmat kuljetuspyörät ala-asentoonsa käyttäen venttiiliä 2 (sininen suojatulppa) (*2). Nosta kannatuspyörät ylimpään asentoonsa venttiiliä 1 käyttäen (punainen suojatulppa). Siirrä kone työasennosta kuljetusasentoon venttiiliä 2 (sininen suojatulppa) (*2) käyttäen kunnes vetoaisan lukitsin kytkeytyy kiinni. Tässä vaiheessa jarrujen tulee olla vapautetut. Pehmeällä alustalla oltaessa saattaa olla tarpeen, että traktorilla peruutettaan varovaisesti, jotta niittomurskain pääsee kääntymään kuljetusasentoon. Sulje kannatuspyörien hydrauliventtiili Sulje vetoaisan hydrauliventtiili. (vain EasyCut 6210 CV). (*1) EasyCut 5310 CV:ssä tämä toiminne hoidetaan venttiiliä 2 käyttäen (sininen suojatulppa). (*2) EasyCut 5310 CV:ssä on vedettävä saman aikaisesti hallintaköydestä. III - 7

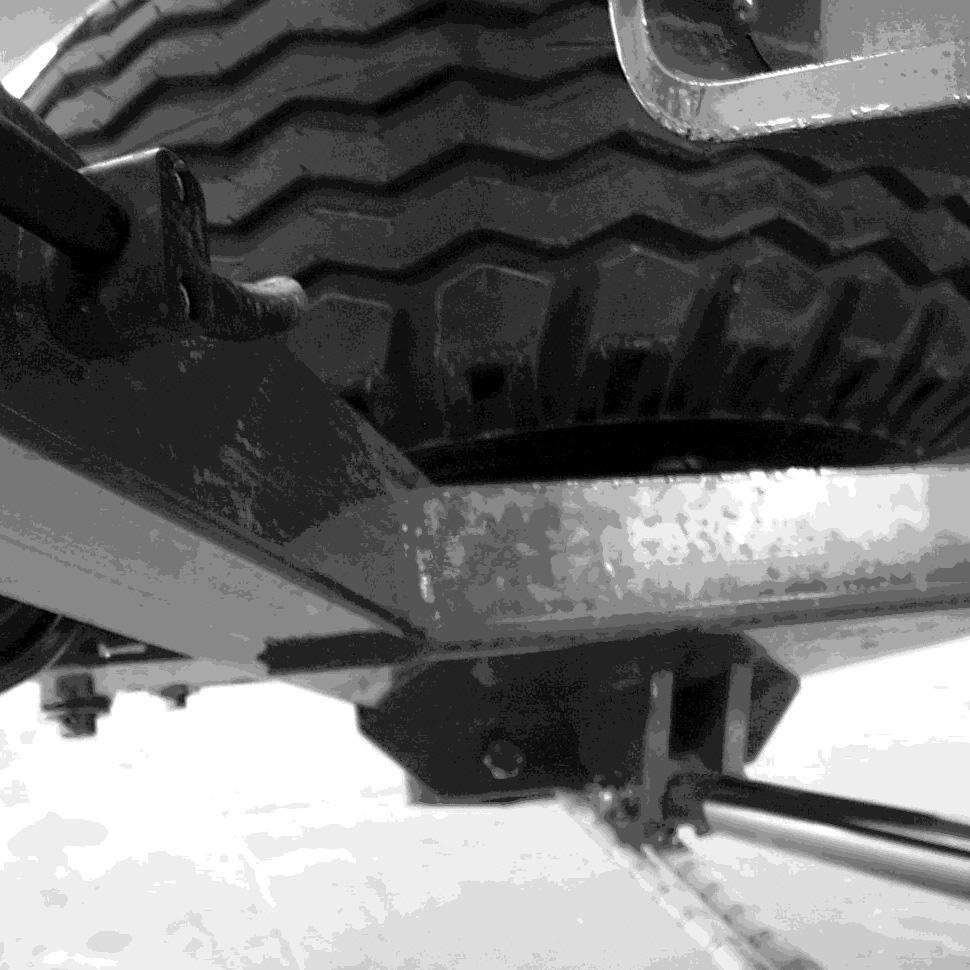

28 Ennen työn aloittamista 3.9 Irrotus traktorista Kytke voimanotto pois päältä, pysäytä traktorin moottori, ota virta-avain virtalukosta. Kytke pysäköintijarru päälle. Hydrauliletkuja irrotettaessa sekä traktorin, että työkoneen puoleisen hydrauliikan tulee olla paineeton! Varmistaudu, että ulkopuolisen hydrauliikan hallintavivut ovat kellunta-asennossa Pysäköintijarru Pysäköintijarrun kampi (1) kuljetuspyörän yläpuolella koneen vasemmalla sivulla. Kytke pysäköintijarru päälle ennen kuin kone irrotetaan traktorista. Käännä tukijalka (2) alas ja lukitse se paikalleen tapin (1) avulla. Varmista lukitustappi (1) jousisokalla. Laske koneen etuosa tukijalan varaan. Irrota nivelakselin turvaketju. Irrota nivelakseli (3) traktorin voimanotosta. Vapauta paine hydrauliikasta. Aseta kaikki hydraulitoiminnot kellunta-asentoon. EC Sulje kannatinpyörien (niittoasento) hydraulikierron venttiili (1). Irrota hydrauliletkut (2). Irrota paineilmajarrujen paineletkut (3).. Irrota ensin punainen pikaliitin ja sen jälkeen keltainen liitin. Irrota niittomurskaimen ja traktorin välinen sähköjohdin pistorasiasta. Ripusta hydrauli- ja ilmaletkut koneessa asianomaisiin kiinnikkeisiinsä. Irrota traktorin vetovarret niittomurskaimen vetorungosta. III - 8

29 Ennen työn aloittamista 3.10 Varmistu turvallisuudesta ennen työn aloitusta Ennen koneen huollon, tarkastuksen tai korjauksen aloittamista traktorin voimansiirto on kytkettävä vapaalle, moottori on pysäytettävä ja virta-avain on otettava virtalukosta. Varmistaudu, että kone pysyy paikallaan. Tarkasta, että suojukset ovat ehjät ja oikein asennetut. Tapaturmavaara! Tue teräpalkki kunnolla ennen kuin alat huoltaa tai korjata sitä. Älä mene tukemattoman teräpalkin alle. Kone toimii luotettavasti ja turvallisuus on taattu kun terät on kiinnitetty ohjeen mukaisesti. Tarkasta, että kaikki terät ovat paikoillaan ja että ne ovat ehyet. Uusi vaurioituneet tai puuttuvat terät. Tarkasta myös terien kiinnitys ja murskainosan sormet. Vaihda terät pareittain. Samassa lautasessa olevat, eri asteisesti kuluneet terät johtavat epätasapainoiseen käyntiin. Tarkasta terien kiinnityspulttien kunto aina terän vaihdon yhteydessä. Käännä suojukset työasentoon ennen työn aloittamista Yleistä Teräpalkin alhaalla olessa niittomurskaimella saa ajaa vain eteenpäin. Muista nostaa kone ylös ennen peruuttamista. Tarkasta vaihteistojen ja teräpalkin öljyn määrä ennen työn aloitusta. Tarkasta myös rengaspaineet Suojakankaat Käännä koneen edessä (2) ja sivuilla (1)olevat suojakankaat alas suojaavaan asentoon. Tarkasta suojakankaiden kunto. Uusi tarvittaessa. III - 9

30 III - 10 Ennen työn aloittamista

31 Niittomurskaimen säädöt 4 Niittomurskaimen säätäminen 4.1 Muista turvallisuus Kunnossapito-, hoito-, huolto- ja puhdistustöitä saa tehdä ainoastaan koneen seisoessa paikallaan. Pysäytä traktorin moottori ja ota virta-avain virtalukosta. Asenna hoito- ja huoltotöiden lopettamisen jälkeen kaikki suojapeitteet ja suojalaitteet jälleen asianmukaisesti paikoilleen. Vältä ihokosketusta öljyn ja rasvan kanssa. Öljyn aiheuttaman mahdollisen tapaturman satuttua on heti hakeuduttava lääkärin hoitoon. Noudata turvallisuusohjeita, loukkaantumisien ja onnettomuuksien välttämiseksi. Keskipakoisvoiman ansiosta terälautaset ja roottori pyörivät jonkin aikaa sen jälkeen kun voimansiirto on kytketty pois päältä. Älä koske koneeseen ennen kuin se on pysähtynyt! 4.2 Sängen korkeuden säätö Sängen pituutta säädetään terän rungon yläpuolella olevalla säätökammella (1). Muista tarkistaa suojusten korkeus sängen pituuden säädön jälkeen. Jos halutaan niittää korkeammalta kuin mitä säätö sallii, on asennettava korkealle sängelle tarkoitetut jalakset (ks. luku 8.2). EC Suojusten säätö Sivusuojat Säätö tehdään alapuolelta Löysää mutteri (1) ja säädä kannatinta (3) pitkänomaisissa rei'issään (2) tarpeen mukaan. Kiristä ruuvit. EC Etusuoja Etusuoja säätyy sivusuojusten mukana, Etusuojan korkeus on 440 mm (a). Suojaava vaikutus on parhaimmillaan alahelman ollessa aivan maan pinnan tasossa. 1 a AMT IV - 1

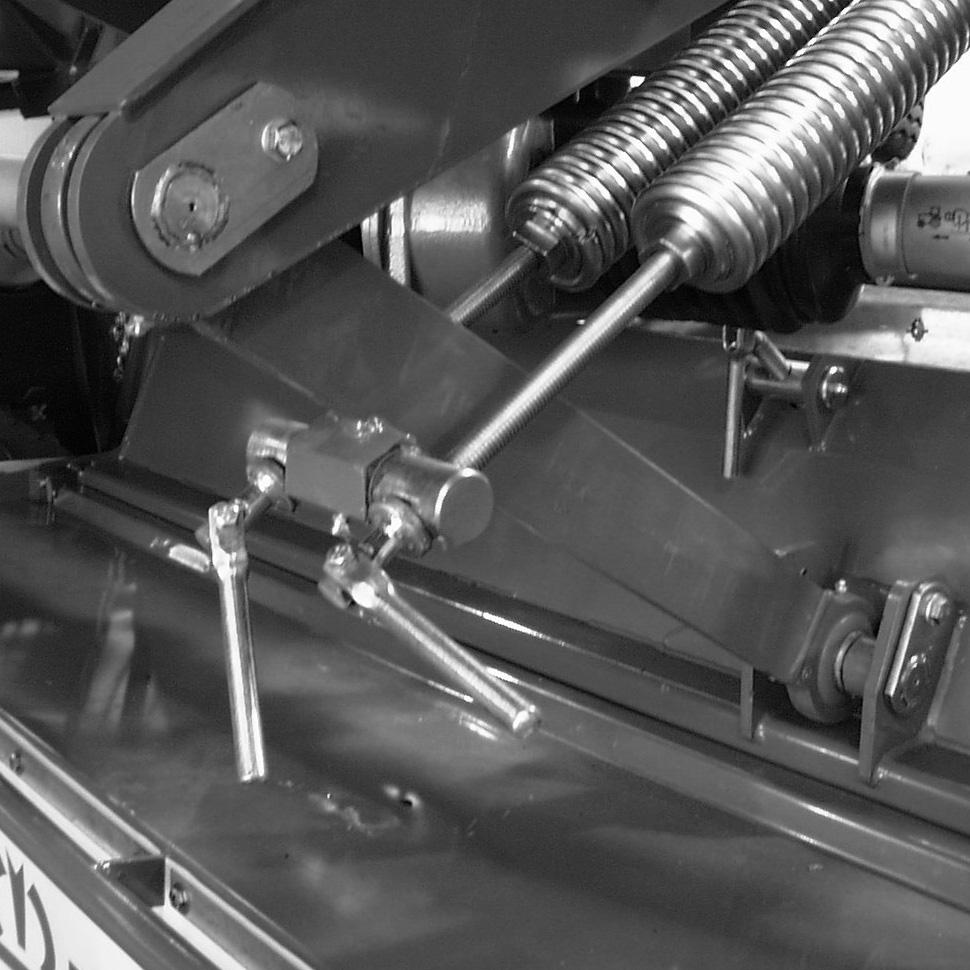

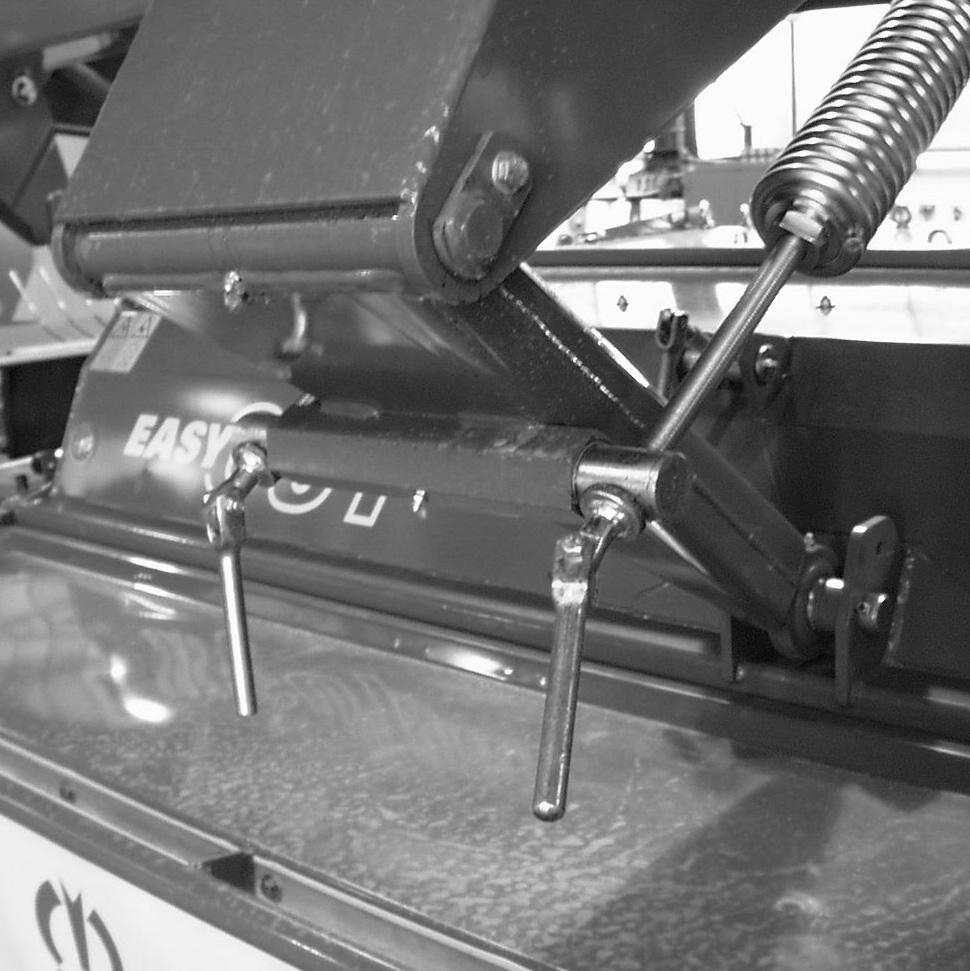

32 Niittomurskaimen säädöt Etusuojus voidaan avata ruuvitaltan avulla vapauttamalla suojuksen lukitussalpa. EC Teräpalkin kevennyksen säätö Teräpalkin kevennyksen säätöä varten koneessa on neljä jousta (2). Kevennys säädetään olosuhteiden mukaan niin, että terä pysyy tukevasti maassa ja sänki on tasainen. Liian raskaaksi säädetty teräpalkki jättää peltoon jäljet, jotka haittaavat nurmen kasvua. Teräpalkin kevennystä säädetään kiertämällä ruuvien päissä olevia kahvoja (1). EC EC IV - 2

33 Niittomurskaimen säädöt 4.5 Murskaimen kierrosluvun säätö Kytke voimansiirto vapaalle, pysäytä traktorin moottori ja ota virta-avain virtalukosta ennen kuin alat säätää konetta. Varmista, että kone pysyy paikallaan. Aseta tarvittaessa pyörien eteen ja taakse vierintäesteet. Murskaimen kierrosluku säädetään vaihteiston vipua kääntämällä. Kierrosluku valitaan kasvuston ja niitto-olosuhteiden mukaan. Hitaampi nopeus: 600 r/min Nopeampi vaihtoehto: 900 r/min Irrota vaihdevivun (2) siipimutteri (1). Käännä vaihdevipua (2) 180 ja pyöritä samanaikaisesti niittolautasta (3), jotta vaihdevipu pääsee asettumaan paikalleen. Kierrä vaihdevivun lukitseva siipimutteri takaisin paikalleen EC Muskaimen vastalevyn säätäminen Säätökampea (1) kiertämällä vastalevyn asento muuttuu, mikä vaikuttaa murskauksen tehokkuuteen. Kierrä miinuksen (-) suuntaan = vähäisempi murskaus Kierrä plussan (+) suuntaan = voimakkaampi murskaus Tarkasta murskainkelan kunto ennen työn aloittamista - Oikaise taipuneet varstat. - Vaihda rikkoutuneet varstat. EC IV - 3

34 Niittomurskaimen säädöt 4.7 Karhon leveyden säätäminen Niittomurskaimella niitettäessä niitos voidaan koota karhoon tai se voidaan levittää koneen koko työleveydelle ohueksi matoksi, mikä nopeuttaa kuivumista Karhotus Karhon leveyttä voidaan muuttaa säätämällä koneen sivuilla olevia karhotinpeltejä (1). Löysää kuomun päällä oleva silmukallinen ruuvi, ja säädä tarpeen mukaan. EC Heinän levitys luo'olle kuivumaan Siirrä sivuilla olevat karhotinpellit mahdollisimman leveään asentoon. Kiinnitä lisävarusteiset ohjainpellit (kuva alla) kuomun alle. Suorita koeajo ja säädä ohjaimia tarpeen mukaan, jotta luoko olisi mahdollisimman tasainen. IV - 4 EC-0-043

35 Huolto 5. Huolto 5.1 Muista turvallisuus Pysäytä moottori ja ota virta-avain virtalukosta. Kunnossapito-, huolto- ja puhdistustöitä saa tehdä ainoastaan koneen ollessa pysäytettynä. Varo pyöriviä teriä. Keskipakoisvoiman ansiosta terät pyörivät jonkin aikaa voimansiirron vapaalle kytkemisen jälkeen. Asenna hoito- ja huoltotöiden lopettamisen jälkeen kaikki suojapeitteet ja suojalaitteet jälleen asianmukaisesti paikoilleen. Vältä ihokosketusta öljyn ja rasvan kanssa. Öljyn aiheuttamien loukkaantumisien yhteydessä on heti hakeuduttava lääkärin hoitoon. Noudata myös kaikkia muita turvallisuusohjeita, loukkaantumisien ja onnettomuuksien välttämiseksi. Sulje vetoaisan käännön hydrauliventtiili kuljetusajon ajaksi. Tarkasta terien ja terän kiinnityspulttien kunto aina ennen niittoon ryhtymistä. Tarkista säännöllisesti kiristysjousien alapäiden kiinnitykset. Koneen mukana toimitetut työkalut voidaan säilyttää työkalupakissa (1). Terien vaihtotyökalulle (2) on säilytystila työkalulaatikon vieressä. 5.2 Yleistä Pulttien ja muttereiden kiristysmomentit M A (ellei toisin ole määritelty). A Ø MA (Nm) M 4 2,2 3 4,4 5,1 M 5 4,5 5,9 8,7 10 M 6 7, M M M M M14x1, M M16x1, M M M 24x1,5 350 M 24x M M 27x M A = halkaisija (lujuusarvo on merkitty pultin kantaan) A Ruuvit / mutterit MA [Nm] Niittolautasen kiinnitysmutteri 850 Leikkuulautasen laakeripesä 42 Leikkuulieriön laakeripesä KR V - 1

36 Huolto 5.3 Renkaat Ajettaessa yleisillä teillä suurin sallittu ajonopeus on 40 km/h. Renkaiden korjaustyön saa tehdä vain ammattitaitoinen henkilö, jolla on käytössään asianmukaiset työkalut. Noudata erityistä varovaisuutta työskennellessäsi renkaiden kanssa, ja varmista että kone on pysäköity sekä tuettu niin, ettei se pääse itsestään liikkumaan. Tarkasta rengaspaineet säännöllisesti. Täyttäessäsi rengasta paineilmalla älä seiso vanteen edessä. Liian korkea ilmanpaine aiheuttaa renkaan räjähtämisvaaran. Tämä aiheuttaa vammautumisvaaran. Pyöränmuttereiden kireys on tarkistettava 10 tuntia jokaisen asennuksen jälkeen, ja tarvittaessa kiristettävä. Sen jälkeen kireys on tarkistettava 50 käyttötunnin välein. Sallittu kiristysmomentti on viereisessä taulukossa Kiristä pyöränmutterit ristikkäin oheisen kuvan mukaisessa järjestyksessä. 4 5 Malli Rengaskoko Paine (bar) 2 AMT EasyCut 5310 CV 11.5/ PR 4,0 19.0/ ,5 EasyCut 6210 CV 15.0/ ,5 500/ ,5 Kierre Kiintoavai- Kiristysmomentti [ Nm ] men koko musta sinkitty M 18x1, V - 2

37 Huolto 5.4 Vetoisuudet ja viskositeetti Vetoisuus [litraa] Viskositeetti Bioöljy Kääntyvä kulmavaihde 2 x 1,6 l synteettinen öljy DIN PGLP Taempi kääntyvä kulmavaihde 2 x 2,0 l SAE 90 Välivaihteisto 0,65 l SAE 90 Ensiövaihteisto 2 x 0,7 l SAE 90 2-nopeuksinen vaihteisto 2 x 1,9 l SAE 90 EasyCut 5310CV 6 SAE 90 Teräpalkki EasyCut 6210CV 7 SAE90 Tiedustele maahantuojalta Vaihteistoöljyn tarkistus ja öljynvaihto Öljynvaihto niittovarressa ensi kerran 50 käyttötunnin kuluttua, sen jälkeen 200 käyttötunnin välein, (vähintään kuitenkin 1x vuodessa.) Tarkasta öljyn määrä aina ennen työn aloitusta. Bioöljy menettää voitelevat ominaisuutensa ajan myötä. Myös lämpötila vaikuttaa bioöljyn ominaisuuksiin. Älä käytä bioöljyä ellet ole ottanut selvää sen ominaisuuksista. Ota yhteys maahantuojaan. V - 3

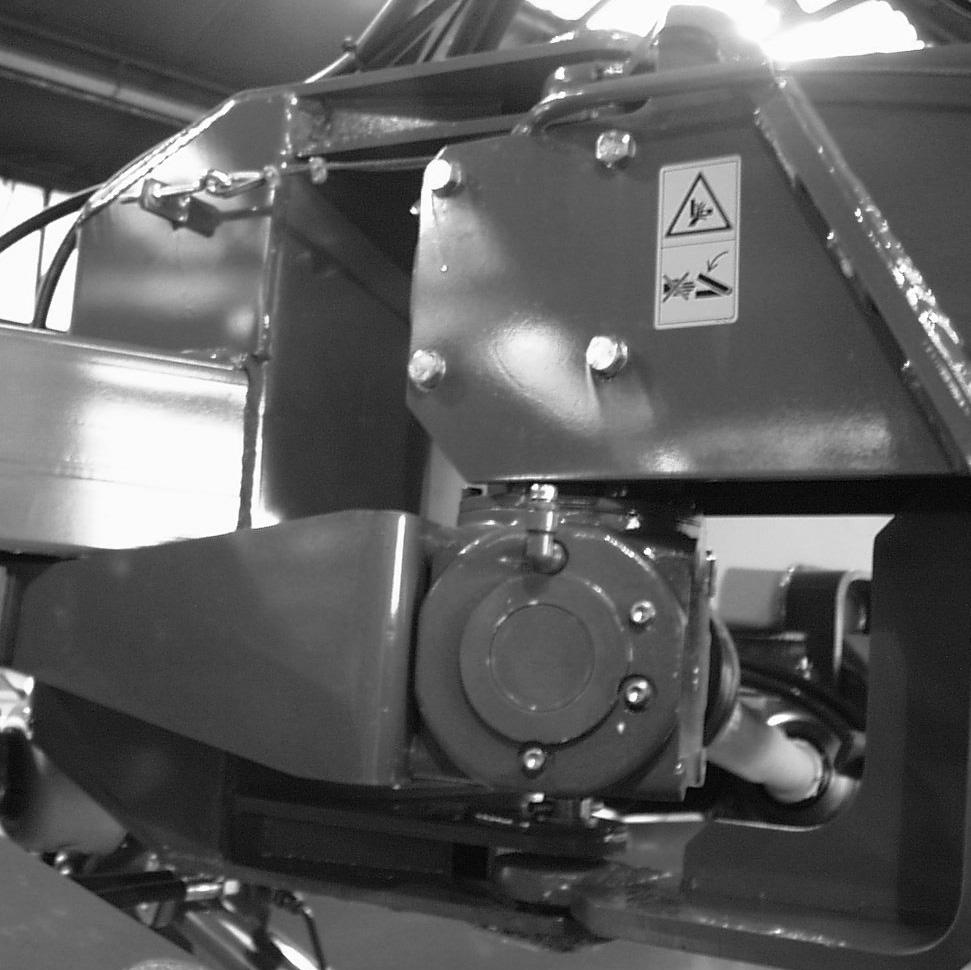

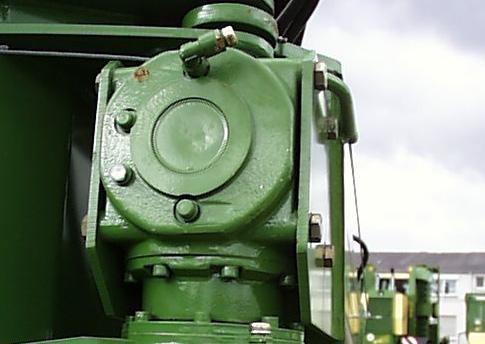

38 Huolto 5.5 Etummainen kääntyvä kulmavaihde Vetoaisan etu- ja takapäässä on kaksiosaiset kulmavaihteet, joihin kuuluu ylempi kulmavaihde ja alempi kulmavaihde. Kääntyvän kulmavaihteen yläosa Öljymäärän tarkastus: Tarkastusvälit: kts. kappale Avaa tarkistusruuvi (1) Öljyn tulee olla tarkistusaukon tasalla. Lisää öljyä (synteettinen öljy DIN PGLP) tarpeen mukaan ja sulje tarkistusruuvi. Öljyn vaihto: Vaihtovälit, kts. kappale Avaa pohjaruuvi (2) Valuta öljy sopivaan keruuastiaan. Kierrä pohjaruuvi (2) kiinni. Kaada uusi öljy täyttöaukon (3) kautta tarkastusaukon (1) tasalle. EC Öljylaatu: kts. kappale 5.4 Vaihteiston vetoisuus: kts. kappale 5.4 Jäteöljy on ongelmajätettä. Hävitä se asianmukaisesti! Käytä vain vaihteistoöljyä (synteettinen öljy DIN PGLP) Kääntyvän kulmavaihteen alaosa Öljymäärän tarkastus: Tarkastusvälit: kts. kappale Avaa tarkistusruuvi (1) Öljyn pinnan tulee olla tarkistusruuvin aukon alalaidan tasalla Lisää tarvittaessa öljyä (synteettinen öljy DIN PGLP) Öljynvaihto: Vaihtovälit, kts. kappale Avaa pohjaruuvi (3) Valuta öljy sopivaan keruuastiaan. Kierrä pohjaruuvi (3) kiinni. Kaada uusi öljy täyttöaukon (2) kautta tarkastusaukon (1) tasalle. EC Öljylaatu: kts. kappale 5.4 Vaihteiston vetoisuus: kts. kappale 5.4 Jäteöljy on ongelmajätettä. Hävitä se asianmukaisesti! Käytä vain vaihteistoöljyä (synteettinen öljy DIN PGLP) V - 4

39 Huolto 5.6 Taempi kääntyvä kulmavaihde Vetoaisan etu- ja takapäässä on kaksiosaiset kulmavaihteet, joihin kuuluu ylempi kulmavaihde ja alempi kulmavaihde. Taemman kääntyvän kulmavaihteen yläosa. Öljymäärän tarkastus: Tarkastusvälit: kts. kappale Avaa tarkistusruuvi (1) Öljyn tulee olla tarkistusaukon tasalla. Lisää öljyä (SAE 90) tarpeen mukaan ja sulje tarkistusruuvi. Öljynvaihto: Vaihtovälit, kts. kappale Avaa pohjaruuvi (2) Valuta öljy sopivaan keruuastiaan. Kierrä pohjaruuvi (2) kiinni. Kaada uusi öljy täyttöaukon (3) kautta tarkastusaukon (1) tasalle. EC Öljylaatu: kts. kappale 5.4 Vaihteiston vetoisuus: kts. kappale 5.4 Jäteöljy on ongelmajätettä. Hävitä se asianmukaisesti! Taemman kääntyvän kulmavaihteen alaosa. Öljymäärän tarkastus: Tarkastusvälit: kts. kappale Avaa tarkistusruuvi (1). Öljyn pinnan tulee olla tarkistusruuvin aukon alalaidan tasalla. Lisää tarvittaessa öljyä (SAE 90). Öljynvaihto: Vaihtovälit, kts. kappale Avaa pohjaruuvi (2). Valuta öljy sopivaan keruuastiaan. Kierrä pohjaruuvi (2) kiinni. Kaada uusi öljy täyttöaukon (3) kautta. tarkastusaukon (1) tasalle. EC Öljylaatu: kts. kappale 5.4 Vaihteiston vetoisuus: kts. kappale 5.4 Jäteöljy on ongelmajätettä. Hävitä se asianmukaisesti! V - 5

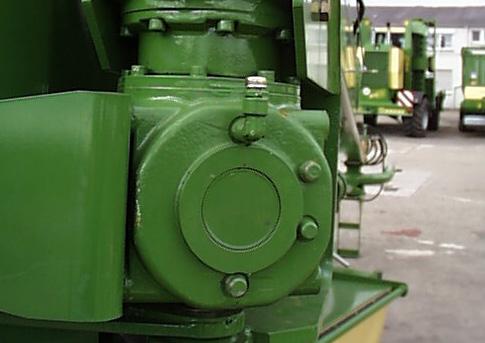

40 Huolto 5.7 Välivaihteisto Öljymäärän tarkastus: Tarkastusvälit, kts. kappale Avaa tarkistusruuvi (1) Öljyn pinnan tulee olla tarkistusaukon alareunan tasalla Lisää tarvittaessa öljyä (SAE 90) Öljynvaihto: Vaihtovälit, kts. kappale Avaa pohjaruuvi (2) Valuta öljy sopivaan keruuastiaan. Kierrä pohjaruuvi kiinni (2) Kaada uutta öljyä täyttöaukon (3) kautta niin paljon, että öljyn pinta on tarkistusaukon (1) alareunan tasalla. EC Öljylaatu: kts. kappale 5.4 Vaihteiston vetoisuus: kts. kappale 5.4 Jäteöljy on ongelmajätettä. Hävitä se asianmukaisesti. 5.8 Ensiövaihteisto Öljymäärän tarkastus: Tarkastusvälit, kts. kappale Avaa tarkistusruuvi (1) Öljyn pinnan tulee olla tarkistusaukon alareunan tasalla Lisää tarvittaessa öljyä (SAE 90) Öljynvaihto: Vaihtovälit, kts. kappale Avaa pohjaruuvi (2) Valuta öljy sopivaan keruuastiaan. Kierrä pohjaruuvi kiinni (2) Kaada uutta öljyä täyttöaukon (3) kautta niin paljon, että öljyn pinta on tarkistusaukon (1) alareunan tasalla. EC Öljylaatu: kts. kappale 5.4 Vaihteiston vetoisuus: kts. kappale 5.4 Jäteöljy on ongelmajätettä. Hävitä se asianmukaisesti. V - 6

41 Huolto nopeuksinen vaihteisto Öljymäärän tarkastus: Tarkastusvälit: kts kappale Avaa tarkastusruuvi (1) Öljyn pinnan tulee olla tarkastusaukon alareunan tasalla Lisää tarvittaessa öljyä (SAE 90) ja kierrä tulppa kiinni Öljynvaihto: Vaihtovälit, kts. kappale Avaa pohjaruuvi (2). Valuta öljy sopivaan keruuastiaan. Kierrä pohjaruuvi kiinni (2) Kaada uutta öljyä täyttöaukon (3) kautta niin paljon, että öljyn pinta on tarkistusaukon (1) tasalla. EC Öljylaatu: kts. kappale 5.4 Vetoisuus: kts. kappale 5.4 Jäteöljy on ongelmajätettä. Hävitä se asianmukaisesti Teräpalkin öljyn tarkistus/ vaihto Öljymäärän tarkistus Teräpalkin on oltava sekä ajosuuntaisesti että sivuttaissuunnassa vaakasuorassa kun öljymäärä tarkastetaan tai kun öljy vaihdetaan. Aseta vesivaaka (1) niittolautasen navan päälle. Teräpalkin suoristus ajosuunnassa: Aseta vesivaaka (1) ajosuuntaisesti niittolautasen navan päälle. EC Teräpalkin sivuttaiskallistus Aseta vesivaaka terälautasten laakeripesien päälle. Säädä teräpalkki vaakasuoraan. EC V - 7

42 Huolto Öljymäärän tarkastus Varmistaudu, että suojukset ovat paikallaan kun käynnistät koneen. Käynnistä niittomurskain, jotta palkissa oleva öljy notkistuisi. Kytke voimanotto pois päältä, pysäytä traktorin moottori, ota virta-avain virtalukosta. Tarkasta öljyn määrä aina ennen käyttöönottoa. EC Avaa teräpalkin takana oleva tarkastustulppa (1). Öljyn pinnan tulee olla tarkastusaukon alareunan tasalla. Lisää tarvittaessa öljyä (SAE 90). Sulje tarkastustulppa. Teräpalkin öljynvaihto Hanki sopiva öljyn keruuastia. Avaa teräpalkin päädyssä oleva tyhjennystulppa (2). Kallista teräpalkkia. Anna öljyn valua ulos. Kierrä tyhjennystulppa paikalleen. Älä käytä vanhaa tiivistettä, vaan uusi se. Laske terä vaakasuoraan ja kaada uusi öljy teräpalkkiin tarkastustulpan reiän kautta (1). Tarkasta vesivaakalla, että teräpalkki on vaakasuorassa ja tarkista öljyn määrä ( katso kappale 5.10). Öljylaatu: katso kappale 5.3 Teräpalkin vetoisuus: katso kappale 5.3 EC Jäteöljy on ongelmajätettä. Hävitä se asianmukaisesti! Tarkista öljyn määrä aina, jos teräpalkille on tehty korjauksia. Öljynvaihto kaikissa vaihteistoissa ensi kerran 50 käyttötunnin kuluttua, sen jälkeen 200 käyttötunnin välein, (vähintään kuitenkin 1x vuodessa.) V - 8

43 Huolto 5.11 Terien ja kiinnityspulttien tarkistus Puuttuvat ja vahingoittuneet niittoterät johtavat vaarallisiin epätasapainoihin. Tarkista niittoterät ja niiden kiinnitykset päivittäin. Käytä asennukseen ainoastaan mukana toimitettuja erikoistyökaluja. KRONE KRONE KRONE KRONE HUOMIO: Niittoterät ovat kaksipuoleiset ja niitä voidaan käyttää kääntäen molemmilta sivuiltaan. Vaihda koko sarja, jos terä on lohjennut tai irronnut. Epätasaisesti kulunut teräpari aiheuttaa epätasapainoa ja kuormittaa terälautasta tarpeettomasti. a AMT Terä on vaihdettava uuteen, jos reiän ja terän takareunan välinen materiaali on kulunut niin, että mitta a on pienempi kuin 7 mm. 1 Ruuvikiinnitteisin terin varustettu leikkuulautanen Kiinnityspultin "kaulan" paksuuden tulee olla vähintään 14 mm ohuimmasta kohdasta mitattuna. Tarkasta aina terän vaihdon yhteydessä kiinnityspultin kuluneisuus. Vaurioituneet tai kuluneet pultit on vaihdettava parittain kussakin lautasessa, jotta se ei tulisi epätasapainoiseksi. AMT Pikakiinnitteisin terin varustettu leikkuulautanen Kiinnityspultin "kaulan" paksuuden tulee olla vähintään 14 mm ohuimmasta kohdasta mitattuna. Lehtijousen paksuuden tulee olla vähintään 3 mm. min. 14 mm HUOMIO: Tarkista terän kiinnityspultti jokaisen niittoterän vaihdon yhteydessä. Vaihda kuluneet ja vahingoittuneet pultit. Vaihda lehtijouset tarpeen mukaan. min. 3 mm min. 14 mm EC V - 9

44 Huolto 5.12 Terälautasten ja rumpujen tarkistus Tarkasta terälautaset ja rummut vähintään kerran päivässä. Varmistaudu, että niissä ei ole kiveen tms. esteeseen ajon aiheuttamia vaurioita. 1 A Välyksen "A" enimmäismitta on 48 mm. Vaihda terälautaset tai rummut mikäli välys on suurempi. EC V - 10

45 Huolto 5.13 Ruuvikiinnitteisten terien vaihto Työnnä uusi terä (5) terälautasen (1) ja kulutuslevyn (2) väliin. Pujota kiinnityspultti (3) paikalleen alakautta kulutuslevyn reiän, terän ja terälautasen läpi. Kierrä kuusiomutteri (4) yläpuolelle ja kiristä se kunnolla (kiristysmomentti, kts kappale 5.2). Tarkasta samalla kaikkien muiden terien kiinnitysmuttereiden kireys. Terän kiinnitysmutteri on kertakäyttöinen. Uusi mutteri aina terän tai kiinnityspultin vaihdon yhteydessä. Tarkasta terien ja kiinnityspulttien vaihdon jälkeen, että terä pääsee liikkumaan esteettä. Myötäpäivään pyörivä terä, varaosanumero Vastapäivään pyörivä terä, varaosanumero Aseta suojakangas takaisin ala-asentoon terän vaihdon jälkeen. EC Pikakiinnitteisten terien vaihto Työnnä erikoistyökalu, terän irrotusrauta (1) terälautasen (4) ja lehtijousen (3) väliin ja paina alas päin. Työnnä terä (2) paikalleen niin, että kiinnityspultti on terän reiän kohdalla. Päästä ote irrotusraudasta, jolloin kiinnityspultti lukkiutuu. Muista tarkastaa terien vaihdon jälkeen, että terät (2) ja lehtijouset (3) kiinnittyvät kunnolla tappiin (5). Varmista, että terät pääsevät kääntymään esteetta kiinnitystapåissaan (5), Myötäpäivään pyörivä terä, varaosanumero Vastapäivään pyörivä terä, varaosanumero Aseta suojakangas takaisin ala-asentoon terän vaihdon jälkeen EC V - 11

46 Huolto 5.15 Kulutusosan vaihto Ajan mittaan teräs kuluu terälautasten välistä. Kulutusosa on uusittava ajoissa, jotta kuluminen ei ulottuisi teräpalkkiin. Avaa vanhan kulutuspalan kiinnityssauma. Ota vanha kulutuspala irti. Hio liitospinnat. EC Säädä hitsausvirta ja valitse hitsauspuikko teräpalkin materiaalivahvuuden mukaan. Tee tarvittaessa koehitsaus. Aseta uusi kulutuspala (3) paikalleen. Kiinnitä kulutuspala teräpalkkin yläpintaan lyhyillä, n. 30 mm:n mittaisilla hitsaussaumoilla (1). Älä hitsaa reunasaumoja (2) kiinni. Hitsaa kulutuspala (3) kiinni teräpalkin alapuolelta täysleveällä saumalla (5). Älä hitsaa reunasaumoja (5) kiinni. EC V - 12

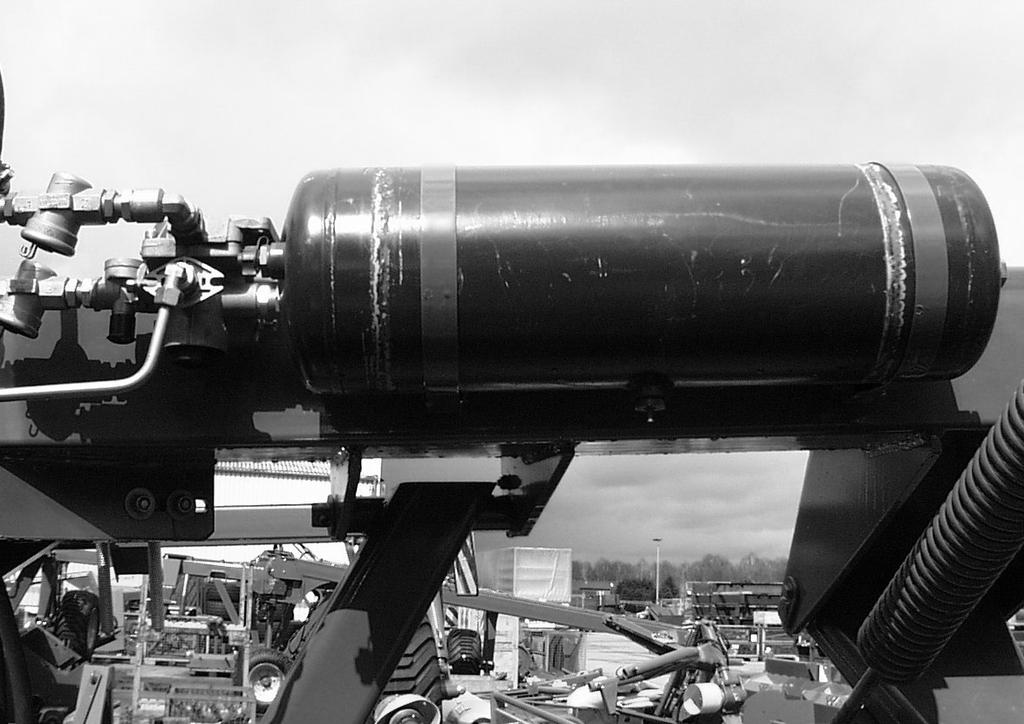

47 Huolto 5.16 Paineilmajarrulaitteiston huolto ja hoito Paineilmajohdot Liitäntäpää PAINE (punainen) Käyttö: Niittomurskaimen paineilmajarrujen kaksiputkijärjestelmä liitetään traktorin paineilmaliittimiin. Huolto: Suojaa irroitetut liittimet suojakupein tai aseta ne pitimiinsä, jotta järjestelmään ei pääsisi likaa. Korjaa mahdollisesti vaurioituneet tiivisteet tai muut osat viivyttelemättä. RP-A-031 Tarkastus: Tarkasta, että liittimet sulkeutuvat tiiviisti. Korjaa mahdolliset vuotokohdat tai vaihda liittimet uusiin. Liitäntäpää JARRU (keltainen) RP-A-032 V - 13

48 Huolto Putkiston ilmasuodatin Käyttö: Putkissa (1) ja (2) on jarruventtiilien edessä suodattimet. Ne puhdistavat paineilman ja estävät jarruhäiriöt. Jarrut säilyttävät toimivuutensa vaikka suodattimet olisivatkin tukkeutuneet. Huolto: Suodatinelementti on puhdistettava säännöllisesti, esim. vuosittain ennen satokauden alkamista. Suodatinelementti otetaan ulos kantta painamalla ja avaamalla sen pidätinrengas, ilman että varsinaista putkiston ilmasuodatinta tarvitsisi ruuvata irti Paineilmasäiliö Kompressori syöttää paineilman painesäiliöön. Käytön aikana säiliöön saattaa kondensoitua vettä. Säiliön pohjalla on tyhjennysventtiili (2). Kylmällä ilmalla kondenssivesi on poistettava päivittäin. Normaaleissa kesäoloissa tarkastus on tehtävä viikoittain tai 20 käyttötunnin välein. Viallinen painesäiliö on vaihdettava uuteen. Tarkastus: Poista kondenssivesi paineilmasäiliöstä. Varmistaudu, että liitokset ovat tiiviit Vedenpoistoventtiili, käsikäyttöinen Käyttö: Ilma ja kondenssivesi poistuu säiliöstä tyhjennysventtiilin kautta. Huolto: Paineilmasäiliön pohjassa oleva vedenpoistoventtiili on avattava kylmällä ilmalla päivittäin, normaaleissa kesäoloissa 20 käyttötunnin välein. Kierrä venttiili irti ja puhdista se mikäli siihen on kertynyt likaa tai se on tukkeutunut. Vaihda tarvittaessa. V - 14

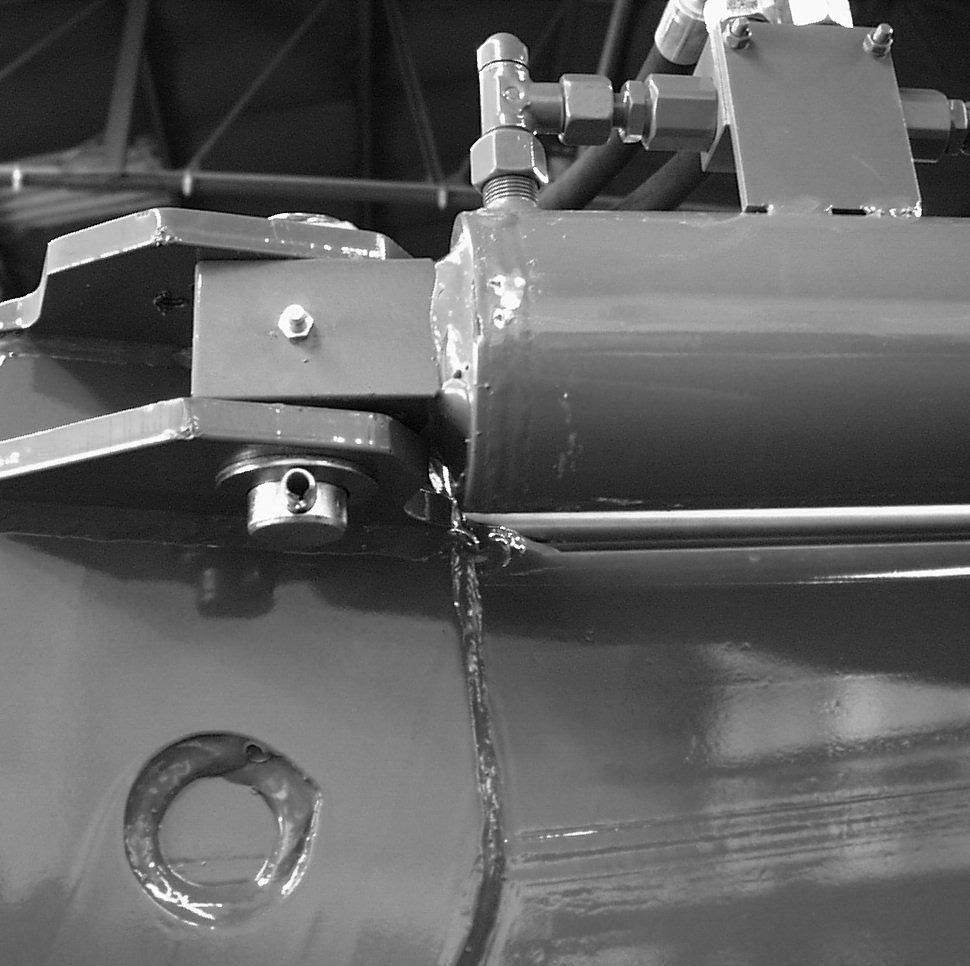

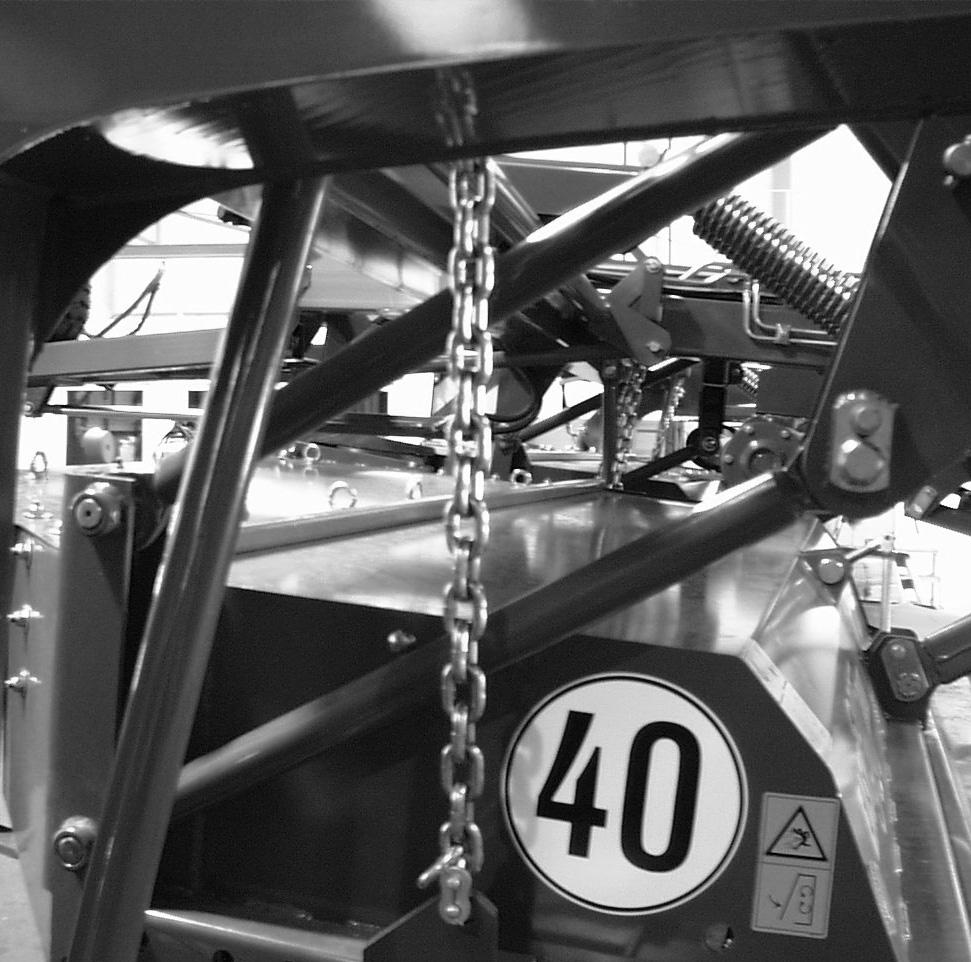

49 Huolto 5.17 Voitelu 250h 250h Nivelakseli Nivelakselin voiteluvälit (käyttötunnit) on merkitty oheiseen piirrokseen. Tarvittaessa käänny nivelakselin valmistajan edustajan puoleen. EC Niittomurskaimen voitelukohteet V - 15

50 Huolto V - 16

51 Talvivarastointi 6. Talvivarastointi Aseta kone kuivaan paikkaan, älä varastoi konetta lähellä keinolannoitteita. Puhdista kone perustellisesti sisältä ja ulkoa. Lika kerää kosteutta ja johtaa ruostumiseen. Mikäli puhdistamiseen käytetään painepesuria, pesusuihkua ei saa suunnata laakereihin! Kokeile, että liikkuvat osat toimivat kevyesti. Tarpeen vaatiessa irroita, puhdista ja asenna takaisin sekä kokeile uudestaan. Vaihda tarvittaessa uudet osat! Voitele kaikki nivelet. Voitele kone läpikotaisin. Rasvaa nivelakseleiden suojusputket jäätymisen estämiseksi. Korjaa maalivauriot. Puhdista kuluneet kohdat ja suojamaalaa ne ruosteenestoaineella. Aseta kone katon alle, nosta se tukien varaan niin, ettei se seiso pyöriensä varassa. Tarkista renkaiden ilmanpaine. Varmista, etteivät renkaat ole alttiina auringolle, rasvalle tai öljylle. Kirjoita ylös kaikki tarvittavat varaosat ja tilaa ne saman tien KRONE-myyjältäsi. Osien tultua asenna ne heti paikalleen. Näin koneesi on valmiina seuraavaa käyttökautta varten. VI - 1

52 VI - 2 Talvivarastointi

53 Käyttöönotto talven jälkeen 7. Käyttöönotto talven jälkeen 7.1 Muista turvallisuus Älä puhdista, huolla tai korjaa konetta ennenkuin se on pysäköity turvallisesti ja sen kaikki osat ovat pysähtyneet. Pysäytä traktorin moottori ja ota virta-avain virtalukosta. Aseta kaikki suojalaitteet takaisin paikalleen huollon jälkeen. Vältä öljyn ja rasvan joutumista iholle. Käytä suojakäsineitä. Hakeudu heti lääkäriin, jos paineistettu öljy on tunkeutunut ihon läpi. Ole huolellinen ja varovainen. Noudata turvaohjeita, siten vältät tapaturmat. 7.2 Yleistä Pyyhi koneen sisäosiin ruiskutettu säilytysöljy pois. Käy ohjekirjan kohta "Huolto" täydelleen läpi ja tee siinä esitetyt toimet. Irroita mahdollisesti kiinni tarttuneet kitkakytkimen kitkapinnat. Lue kertaalleen käyttöohje läpi 7.3 Kikakytkimen Kitkakytkimen toiminta on tarkastettava uudessa koneessa sekä aina ennen käyttökauden alkua. Kikakytkin tulisi avata varmuuden vuoksi ennen käyttöön ottoa. Kikakytkimen suojaa sekä traktorin voimansiirtoa että työkonetta. Ylikuormituskytkimen aukeamismomentti (M R ) on stanssattu kytkinpakan ulkosivulle (2) Kikakytkimen irrotus Kiristä neljä mutteria (1). Estä konetta pyörimästä ja käännä käsin nivelakselia kunnes kytkin luistaa. Löysää mutterit kun kytkin toimii asianmukaisesti. 1 2 KR Takuu raukeaa, jos koneen ylikuormituskytkin on säädetty ohjeiden vastaiseen arvoon. Käytä alkuperäisiä KRONE-varaosia. VII - 1

54 VII - 2 Käyttöönotto talven jälkeen

55 Erikoisvarusteet 8 Erikoisvarusteet 8.1 Muista turvallisuus Älä puhdista, huolla tai korjaa konetta ennenkuin se on pysäköity turvallisesti ja sen kaikki osat ovat pysähtyneet. Pysäytä traktorin moottori ja ota virta-avain virtalukosta. Aseta kaikki suojalaitteet takaisin paikalleen huollon jälkeen. Vältä öljyn ja rasvan joutumista iholle. Käytä suojakäsineitä. Hakeudu heti lääkäriin, jos paineistettu öljy on tunkeutunut ihon läpi. Varmistaudu, että kone pysyy paikallaan huollon ja asennustyön aikana. Aseta teräpalkin alle riittävän tukevat pukit. Älä mene hydrauliikan varassa olevan koneen alle. 8.2 Niitto pitkään sänkeen Leikkuukorkeutta voidaan korottaa korkeilla jalaksilla (vrt. luku 4.2 Sängen korkeuden säätö). Tätä varten kiinnitetään korkeat jalakset (3) liukujalaksiin (2) ja ruuvataan kiinni. 1 2 Asenna korkeammat niittojalakset lähinnä korkeakupuisen niittolieriön vieressä olevan jalaksen alle. 3 EC VIII - 1

56 VIII - 2 Erikoisvarusteet

57 Liite Käyttöohjekirjan liite Kokoonpano-ohje EasyCut 5310 CV EasyCut 6210 CV Kaikki suojakankaat on kiinnitettävä paikoilleen ennen koneen käyttöönottoa. A - 1

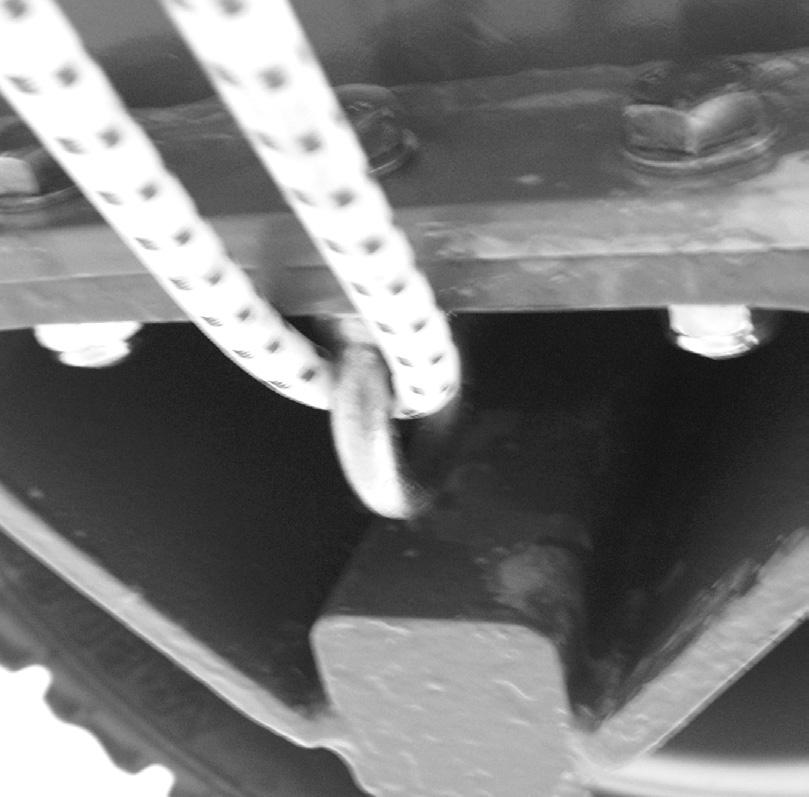

58 Liite A1 Suojakankaiden asennus A - 2
