1 Geologian tutkimuskeskus Raportti 2/2017 Risto Vartiainen & Panu Lintinen ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti Väliraportti vuosien tutkimuksista ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

2

3 Sisällysluettelo Kuvailulehti 1 JOHDANTO Projektin suunnitteluvaihe Projektin tavoitteet, aikataulu ja rahoitus Projektiorganisaatio 4 2 TOIMINTA VUOSINA Henkilöstö Kartoitus Jatkotutkimukset ja näytteenotto Luonnonkivet Kiviainekset Kalliokiviainesten luokittelu Mikroskooppitutkimukset 10 3 TULOKSET Luonnonkivet Kiviainekset 11 4 TIEDOTUS, TULOSTEN HYÖDYNTÄMINEN JA ARVIOINTI Tiedotus Tulosten hyödyntäminen Itsearviointi ja jatkosuunnitelmat 14 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

4 GEOLOGIAN TUTKIMUSKESKUS Raportti 2/ JOHDANTO 1.1 Projektin suunnitteluvaihe Neuvottelut Itä-Lapin luonnonkivi- ja kiviainespotentiaalin selvittämiseksi käynnistyivät Itä-Lapin kuntayhtymän (IKY) ja Geologian tutkimuskeskuksen (GTK) kesken joulukuussa Monien neuvotteluvaiheiden ja valmistelukokousten jälkeen jätettiin elokuussa 2014 EAKR-rahoitushakemus Lapin liittoon, josta saatiin myönteinen rahoituspäätös Valmistelut maastotutkimuksia varten aloitettiin välittömästi rahoituspäätöksen jälkeen. 1.2 Projektin tavoitteet, aikataulu ja rahoitus Projektin tavoitteena on löytää projektialueelta hyödynnettäviä luonnonkivi- ja kalliokiviainesesiintymiä ja tiedottaa niistä alan yrityksille. Määrällisenä tavoitteena on löytää projektialueelta vähintään kahdeksan potentiaalista luonnonkiviesiintymää ja vähintään viisitoista KITTI -luokittelun mukaista, lujaa kalliokiviainesesiintymää. Tavoitteena on myös, että vähintään neljä yritystä osoittaa kiinnostusta löydettyihin esiintymiin ja että vähintään kolmessa esiintymässä ryhdytään jo projektin aikana jatkoselvityksiin esiintymän hyödyntämiseksi. Projektin tehtäviin kuuluu myös löydettyjen esiintymien aktiivinen markkinointi ja esittely potentiaalisille yrityksille tai yrittäjiksi aikoville tai muille asiasta kiinnostuneille. Näille toiminnoille on varattu erityisesti vuosi 2017, mutta yrityksiä informoidaan heti siitä lähtien, kun projektin tuloksia on saatavilla. Projektin hyödyt voidaan todeta pääosin vasta projektin päättymisen jälkeen ja sen tulokset ovat hyödynnettävissä pitkälle tulevaisuuteen, niin alan teollisuudessa kuin esimerkiksi maankäytön suunnittelussakin. Myös vuonna 2016 käynnistynyt Lapin POSKI -hankkeen 2. vaihe hyötyy projektin tuloksista, sillä kaikki Itä-Lapin kuntayhtymän kunnat kuuluvat Lapin POSKI 2 -hankkeen selvitysalueeseen. 3 Projekti on käynnistynyt virallisesti , mutta käytännössä vasta rahoituspäätöksen jälkeen eli Projekti kestää noin kolme vuotta ja päättyy Projektin kokonaisbudjetti on , josta EAKR- ja valtion rahoitusosuus on 70 % ( ), kuntien osuus 10 % ( ), GTK:n osuus 15,8 % ( ) ja yksityisen rahoituksen osuus yhteensä 4,2 % ( ). Yksityisrahoitus koostuu Kemijärven yhteismetsän, Metsähallitus Laatumaan, Morenia Oy:n ja Napapiirin Kuljetus Oy:n rahoitusosuuksista. Projektin kustannusmalli on ns. Flat rate 15, johtuen suurista matkakustannuksista. Projektin viralliset tiedot ovat: Nimi: Hankekoodi: Toimintalinja: Erityistavoite: ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti A Pk-yritystoiminnan kilpailukyky 3.1. Pk-yritysten energiatehokkuuden edistäminen ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

5 Kuva 1. ILLKKA -projektin rahoitus 1.3 Projektiorganisaatio Projektia hallinnoi Itä- Lapin kuntayhtymä ja sen projektipäällikkönä on toiminut kehittämispäällikkö Aila Ryhänen asti ja alkaen kehittämispäällikkö Dina Solatie välisen ajan projektipäällikkönä toimi vs. kehittämispäällikkö Sonja Aatsinki. Projektin ohjausryhmään kuuluu seuraavat viisi varsinaista ja viisi asiantuntijajäsentä, mahdolliset varajäsenet on mainittu suluissa: Varsinaiset jäsenet: Tuula Kuvaja Erkki Yrjänheikki (Olli Aatsinki Irja Harju (Helena Peltoniemi Pekka Nyman (Kari Keto Juhani Ojala (Kirsi Lepistö (Irmeli Huovinen Talous- ja kehittämisjohtaja, Kemijärven kaupunki, puheenjohtaja Rakennustarkastaja, Sallan kunta Tekninen johtaja, Sallan kunta) Valtuutettu, Savukosken kunta Valtuutettu, Savukosken kunta) Kunnanvaltuuston pj., Pelkosenniemen kunta, varapuheenjohtaja Valtuutettu, Pelkosenniemen kunta) Yksikön päällikkö, GTK Geologi, GTK) Geologi, GTK) Asiantuntijajäsenet: Mika Hytönen Jani Harjula (Pasi Perttunen Risto Junttila Kiviainespäällikkö, Metsähallitus Laatumaa Työmaapäällikkö, Morenia Oy Aluepäällikkö, Morenia Oy) Toiminnanjohtaja, Kemijärven yhteismetsä ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

6 GEOLOGIAN TUTKIMUSKESKUS Raportti 2/2017 Keijo Röytiö Samu Rötkönen Tekninen johtaja, Napapiirin Kuljetus Oy Aluekehitysasiantuntija, Lapin liitto Ohjausryhmän kokouksiin ovat osallistuneet lisäksi: Aila Ryhänen Sonja Aatsinki Dina Solatie Risto Vartiainen Kaarina Imponen Kehittämispäällikkö, Itä-Lapin kuntayhtymä Vs. kehittämispäällikkö, Itä-Lapin kuntayhtymä Kehittämispäällikkö, Itä-Lapin kuntayhtymä Geologi, GTK Projektisihteeri, Itä-Lapin kuntayhtymä Ohjausryhmän puheenjohtajana on toiminut Tuula Kuvaja (Pekka Nyman) ja sihteerinä Kaarina Imponen. Vuonna 2016 ohjausryhmän Sallan edustajaksi vaihtui Ari Kivelä Erkki Yrjänheikin tilalle. Ohjausryhmä on kokoontunut vuosina yhteensä neljä kertaa seuraavasti: Kemijärvi Rovaniemi (GTK) Pelkosenniemi (Pyhätunturi) Kemijärvi 2 TOIMINTA VUOSINA Henkilöstö Kesällä 2015 projektin maastotutkimuksiin oli palkattuna neljä Oulun yliopistossa geologiaa pääaineenaan opiskelevaa kausiapulaista (Tenhunen, Kallio, Sääskö, Vasilopoulos). Kesällä 2016 kausiapulaisia oli kolme (Tenhunen, Kallio, Sääskö). Heidän työsuhteensa on kestänyt kerrallaan 3-4 kuukautta. 5 Maastotutkimuksiin ovat osallistuneet vuosina seuraavat henkilöt: Risto Vartiainen, geologi (kartoitus, raportointi, projektivastaava GTK:ssa) Panu Lintinen, geologi (kartoitus, raportointi, ohuthietutkimukset) Pertti Telkkälä, tutkimusavustaja (näytteenotto) Martti Melamies, tutkimusavustaja (näytteenotto) Jesse Tenhunen (kartoitus, näytteenotto) Ville Kallio (kartoitus) Jani Sääskö (kartoitus) Mikael Vasilopoulos (kartoitus) Projektin muuhun toimintaan ovat lisäksi osallistuneet kehittämispäällikkö Aila Ryhänen, vs. kehittämispäällikkö Sonja Aatsinki ja kehittämispäällikkö Dina Solatie, projektisihteeri Kaarina Imponen sekä GTK:n suunnittelijat Marja-Riitta Lukkari ja Vasilisa Polichtchouk. Väliraporttien tekoon ovat osallistuneet GTK:sta myös valmistelija Viena Arvola sekä tutkimusavustajat Reijo Lampela ja Pertti Telkkälä. 2.2 Kartoitus Maastotutkimuksissa on tarkastettu ja arvioitu kalliot, jotka ovat enintään 500 metrin etäisyydellä lähimmästä, autolla ajettavasta tiestä ja vähintään 500 metrin päässä lähimmästä asutuksesta. Joillakin alueilla, esimerkiksi kalliopaljastumien vähäisyyden vuoksi, on näistä säännöistä hieman joustettu. Kaikki suojelualueet on jätetty tarkastelun ulkopuolelle. Kesällä 2015 selvisi, että myös Rovajärven ampuma-alue olisi pitänyt jättää tarkastelun ulkopuolelle, koska Metsähallitus ei, aiempien vuosien käytännöistä poiketen, myöntänyt Rovajärven alueelle lainkaan kohteellisia tutkimuslupia. ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

7 Kohteellisessa tarkastelussa kalliosta on tehty geologinen kallioperähavainto, johon on tallennettu kivilaji-, raekoko-, rakoilu-, liuskeisuus- yms. kallion lujuuteen vaikuttavat tietoja sekä arvioitu kallion lujuus. Maastotutkimuksissa huomioitiin myös sellaiset, mahdolliseen hyödyntämiseen vaikuttavat seikat, joista ei ole ollut etukäteistietoa (uusi asutus, maisema, uusi tieyhteys jne.). Tarkastuskohteista on otettu kivivasaralla 1-3 kpl nyrkin kokoista näytettä terveestä, rapautumattomasta kalliosta myöhempiä tarkistuksia varten. Lisäksi kaikista kallioalueista on otettu valokuvia. Valtaosa vasaralla otetuista näytteistä hävitetään projektin jälkeen tilanpuutteen vuoksi. Kallioalueisiin liittyvät havainnot ja valokuvat tallennetaan KAPALO-ohjelmalla GTK:n omaan tietokantaan, josta ne ovat saatavilla mahdollista myöhempää käyttöä varten. Kesällä 2015 tarkastettiin yhteensä 485 ja kesällä kallioaluetta, vuosina yhteensä siis 916 kohdetta. Se on hieman vähemmän, mitä projektin alkaessa arvioitiin, sillä tarkastettavien kallioalueiden määräksi arvioitiin projektin suunnitteluvaiheessa kpl. Kesien aikana on saatu kartoitettua koko projektialue lähes sataprosenttisesti, joten tarkastettavien kallioalueiden kokonaismäärä ei kasva enää merkittävästi. Tarkennuksia vaativia kohteita on kuitenkin jäljellä vielä useita kymmeniä, joillakin alueilla saatetaan tehdä lisäksi myös pienialaisia lisäkartoituksia. Kartoitus aloitettiin vuonna 2015 Kemijärveltä ja myöhemmin samana kesänä kartoitusaluetta laajennettiin myös muihin kuntiin. Vuonna 2016 kartoituksen pääpaino oli Sallassa ja Savukoskella. Vuosina tarkastettujen kallioalueiden sijainti näkyy karttakuvassa 2 sivulla 7. Kemijärven itäosa on hyvin kallioista aluetta, mikä näkyy hyvin myös karttakuvassa 2. Vähäkallioisia ovat mm. suuret suoalueet Pelkosenniemellä. Karttakuvassa erottuvat luonnollisesti myös sellaiset alueet, joilla tieverkko on harva. 2.3 Jatkotutkimukset ja näytteenotto Parhaimmiksi arvioituihin luonnonkivi- ja kiviaineskohteisiin on tehty ensimmäisen tarkastelukäynnin jälkeen geologien johdolla 1-2 uutta arviokäyntiä, minkä jälkeen on päätetty, mistä kohteista on kunakin kesänä otettu näytteet jatkotutkimuksia, kuten kiviainestestejä varten. Useita jatkotutkimustoimenpiteitä on tätä kirjoitettaessa vielä harkinnassa ja niiden osalta päätös tehdään vasta kesällä Luonnonkivet Vuonna 2015 koelevyjä tehtiin kolmesta luonnonkivikohteesta ja vuonna 2016 kahdeksasta kohteesta. Koelevyjä varten kohteista on irrotettu kiilaamalla kiloa painavat näytteet, jotka on kuljetettu autotien varteen mönkijällä. Näytteistä on teetetty tarjouskilpailun perusteella kiillotetut ja lohkopintaiset koelevyt Ilomantsin Kivituote Oy:ssä. Piippunulkin ja Koivulehdon kohteista tehtiin lohkomiskokeita, joiden tarkoituksena oli selvittää kiven lohkeaminen laatoiksi. Varsinaisia koelevyjä ei näistä kohteista tehty. Vesikonmännikön kohteesta otettiin kaksi näytettä, joista toisesta tehtiin kiillotettuja, mattahiottuja ja timanttiharjattuja koelaattoja, toisella testattiin kiven lohkoutumista tiilimäisiksi tuotteiksi. Joistakin luonnonkivikohteista on tehty myös kiviainestestejä. Sivun 8 taulukkoon 1 on koottu vuosina tarkastettujen kalliokohteiden, niistä otettujen luonnonkivi- ja kiviainesnäytteiden määrät sekä niistä tehdyt koelevyt ja kiviainestestit kunnittain. Jatkotutkimuskohteiden sijainti näkyy kuvassa 3 s. 8. ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

8 GEOLOGIAN TUTKIMUSKESKUS Raportti 2/ Kuva 2. Projektialue ja kartoitustilanne vuoden 2016 lopussa ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

9 Kunta Tarkastuskohteet kpl Luonnonkivinäytteitä otettu Kiviainesnäytteitä otettu Koelevyjä tehty Kiviainesnäytteitä testattu Kemijärvi Pelkosenniemi Salla Savukoski Yhteensä Taulukko 1. ILLKKA-projektissa vuosina tarkastettujen kalliokohteiden, niistä otettujen luonnonkivi- ja kiviainesnäytteiden määrät sekä niistä tehdyt koelevyt ja kiviainestestit kunnittain. Kuva 3. Jatkotutkimuskohteet ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

10 GEOLOGIAN TUTKIMUSKESKUS Raportti 2/ Kiviainekset Kiviainestestejä varten on otettu kaikkiaan 26 kohteesta noin 100 kiloa painavat, nyrkin kokoisista kivistä koostuvat näytteet, jotka irrotettiin joko räjäyttämällä tai kiilaamalla ja edelleen vasaralla pienimällä. Näytteet testattiin tarjouskilpailun perusteella kuopiolaisessa Suomen GPS-Mittaus Oy:ssä, joka on PANK-hyväksytty kiviaineslaboratorio. Kaikista 26:sta näytteestä on tehty perustesti, 20:stä näytteestä on tehty lisäksi raidesepelitesti. Lähtökohtaisesti testeihin on valittu vain hyviä eli vähintään keskilujiksi arvioituja kiviä. Muina kriteereinä on ollut mm. sijainti ja tieyhteydet sekä kiviainesten yleinen taso lähialueilla. Alueella, jolla kiviainesten laatu on yleisesti heikko, on testiin saatettu valita kohde, jonka kiviaines on arvioitu vain keskilujaksi Kalliokiviainesten luokittelu Kalliokiviainesten luokittelussa on Suomessa käytetty takavuosina pääasiassa kahta eri tarkoituksiin tarkoitettua luokittelua, Tie- ja vesirakennushallituksen vuodelta 1988 peräisin olevaa ( TVH88 ) ja Tielaitoksen vuodelta 1995 peräisin olevaa luokittelua ( TIEL95 ). Näistä ensin mainittua on käytetty lähinnä raidesepeleiden luokitteluun, ja se perustuu laboratoriotesteistä saataviin ns. LA -arvoihin (Los Angeles-luku). Jälkimmäinen luokittelu on puolestaan laadittu lähinnä tierakentamisessa käytettävien kiviainesten luokitteluun ja perustuu sekä LA-arvoihin että ns. kuulamyllyarvoihin (A N ). Näistä luokitteluista ensin mainittu kuvaa parhaiten kiven iskunkestävyyttä, jälkimmäinen taas huomioi myös kiven hioutuvuusominaisuudet ( nastarengaskulutuskestävyys ). Koska TVH:n ja Tielaitoksen laatuluokitukset kuvaavat osaksi erilaisia ominaisuuksia, ei niiden välillä ole mitään suoraa yhteyttä eikä TVH:n laatuluokkaa voida suoraan muuntaa Tielaitoksen laatuluokaksi millään kertoimella tai päinvastoin. 9 Edellä mainittujen luokittelujen luokkamerkinnät eivät ole enää sellaisenaan käytössä, joskin käytössä ovat edelleen pääasiassa samat raja-arvot kiven testattuja laatuominaisuuksia kuvattaessa. Nykyisin kiven laatuluokkaa ei ilmoiteta enää luokkana (A, I, II jne.) vaan tietyn ominaisuuden raja-arvona, jonka kivi täyttää. Näin esim. Tielaitoksen luokittelun kuulamyllyarvoa kuvaava vanha luokkamerkintä II ilmoitetaan nykyään muodossa A N 10 ja TVH:n vanha laatuluokka A puolestaan muodossa LA 20. LA -luvun ja kuulamyllyarvon lisäksi laboratoriotesteissä määritetään kiven aiotusta käyttötarkoituksesta ja laatuvaatimuksista riippuen myös esim. litteysluku (FI), vedenimeytyminen (WA), muotoarvo (SI), Micro-Deval arvo (M DE ) tai jäädytys-sulatuskestävyys (F). Koska tutkimusalueella on ollut vuosien varrella useita suunnitelmia rataverkon täydentämiseksi (mm, Soklin rata, ns. Jäämeren rata jne.), on raidesepelien testaukseen kiinnitetty tässä projektissa erityistä huomiota. Koska raidesepelitestissä korostuvat eri ominaisuudet kuin perustestissä ja testi tehdään eri raekoosta, on hyvinkin mahdollista, että joissakin tapauksissa keskilujasta kiviaineksesta saadaan vaatimukset täyttävää raidesepeliä. Tällaisia tapauksia on testattujen kivien joukossakin useita. Kivien lujuudella on selvä yhteys kiven raekokoon, mineraalikoostumukseen, rakenteeseen yms. geologisiin ominaisuuksiin, jotka geologi tai geologian opiskelija voi kivestä havaita. Käytännön tilanteissa on havaittu, että eri henkilöiden samasta kivinäytteestä tekemissä laatuarvioinneissa on harvoin yhtä luokkaa suurempia eroja. Luokittelun helpottamiseksi ja itse kunkin maastossa työskennelleen oman luokittelutuntuman kalibroimiseksi käytössä oli noin 40 kivinäytteen sarja erityyppisiä kivilajeja, joiden laboratoriotestatut lujuusominaisuudet olivat tiedossa. Jotta tämän projektin uudella aineistolla olisi jonkinlainen vertailukohta aiempiin, eri alueilla tehtyihin kiviaineskartoituksiin (joissa on usein ollut käytössä vain testattu LA-arvo), on tämän projektin maastokartoituksissa käytetty edellä mainittuja viisiportaisia ja merkintätavan suhteen jo käytöstä poistuneita luokitteluja. Lisäksi on ylimääräisenä luokitteluna käytetty GTK:n maastoarviointiin tarkoitettua, ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

11 yksinkertaistettua kolmiportaista luokittelua. Liitteenä olevassa taulukossa (Liite 14) on kiven arvioitu lujuus ilmoitettu kaikilla kolmella luokitustavalla. Näistä ensimmäinen ( TVH88 ) on TVH:n vuoden 1988 luokituksen mukainen ja kuvaa kiven iskunkestävyyttä, toinen ( TIEL95 ) Tielaitoksen vuoden 1995 luokituksen mukainen ja painottuu hioutumiskestävyyteen. Kolmas ( KITTI ) on GTK:n yksinkertaistetun luokitustavan mukainen: luja kiviaines - keskiluja kiviaines - massakivi. Yksittäisen kiven arvioitu tai testattu laatuluokka voi tässä projektissa käytetyllä luokittelutavalla (TVH88/TIEL95) olla esim. A/III tai vaikkapa II/II. Tästä johtuen KITTI -luokitus voi olla toisinaan ristiriitainen eli kivi voi olla iskunkestävyyden suhteen luja kiviaines, mutta hioutuvuusominaisuuden suhteen keskiluja kiviaines. Tällaisissa tapauksissa on KITTI -luokitukseksi valittu alempi luokka. Alla on yhteenvetotaulukko tässä projektissa käytetyistä luokituksista, niiden suhde LA -lukuun ja kuulamyllyarvoon sekä edelleen niiden suhde KITTI -luokitukseen. LUJA KESKILUJA MASSAKIVI TVH 1988 A I II III >III LA-luku < 20 < 25 < 30 < 35 > 35 TIEL 1995 I II III IV LA-luku < 15 < 20 < 25 < 30 Kuulamyllyarvo < 7 < 10 < 14 < 19 IV > 30 > 19 Taulukko 2. ILLKKA -hankkeessa käytetyt kalliokiviainesluokitukset ja niiden suhde KITTI -luokitukseen. 2.4 Mikroskooppitutkimukset Kaikista jatkotutkimuskohteiden kivistä tehtiin ohuthiepreparaatit ja niiden mineraalikoostumus tutkittiin polarisaatiomikroskoopilla. Mineraalien paljoussuhteet määritettiin pistelaskumenetelmällä ( Point Counter ; 500 pistettä/näyte). Ohuthietutkimuksen tarkoituksena oli, paitsi selvittää kivien mineraalikoostumus ja rakenne, myös varmistaa, ettei haitallisia mineraaleja ole. Jatkotutkimuksiin edenneiden kiviesiintymien mineraalikoostumus on kerrottu liitteissä TULOKSET 3.1 Luonnonkivet Luonnonkivien suhteen löydöt ovat olleet melko vaatimattomia. Kesän 2015 kohteista yksi, Pohkiopalo Kemijärvellä, antoi toiveita paremmasta, mutta Rovajärven ampuma-alueella olevaan kohteeseen ei saatu Metsähallitukselta näytteenottolupaa, mm. aiemmista POSKI-projektin aikaisista käytännöistä poiketen. Näin ollen Pohkiopalon tarkemmasta tutkimisesta oli luovuttava kokonaan. ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

12 GEOLOGIAN TUTKIMUSKESKUS Raportti 2/2017 Pohkiopalon kivi on varsin ehyttä porfyyristä graniittia, jonka väri on tavallisuudesta poikkeava, porkkananpunainen. Sen eheys oli kesän 2015 tarkastuskohteiden joukossa aivan omaa luokkaansa, ja se on yksi ehyimpiä graniitteja, mitä koko Lapista löytyy. Kesän 2016 kiinnostavimmat luonnonkivikohteet ovat liuskekiviä, joista lupaavin on Vesikonmännikön liuske Savukosken lounaisosassa (liite 30). Vesikonmännikön kivi ei ole perinteinen liuskekivi (= laattakivi), vaan sahaamalla työstettävä kivi. Tässä mielessä se vertautuu enemmänkin graniittisiin kiviin kuin varsinaisiin liuskekiviin. Vesikonmännikön liuskeen kiinnostavuus perustuu sen kiillerikkaudesta johtuvaan välkkeeseen sahatussa, mattahiotussa tai kiillotetussa pinnassa ja kohteessa kannattaa ehdottomasti tehdä jatkotutkimuksia. Samalta seudulta, Piippunulkista Pelkosenniemen pohjoisosasta (liite 28) löytyi kesän 2016 lupaavin laattakiviesiintymä ja toinen, lähes samanveroinen Savukosken puolelta Koivulehdosta (liite 32). Molempien laattakivikohteiden lohkomiskokeet eivät kylläkään olleet kovinkaan rohkaisevia. Näillä esiintymillä voi kuitenkin olla paikallista käyttöä vaikkei niistä ehkä kaupallisiksi menestystuotteiksi olekaan. Näiden kahden laattakiviesiintymän osalta tehdään lisäselvityksiä kesällä 2017; ainakin toiseen niistä on suunnitteilla järeämpää näytteenottoa lohkomiskokeineen tai pienimuotoista koelouhintaa. Muut luonnonkivikohteet, joista koelevyjä on vuosina tehty, ovat lähinnä graniittisia kiviä. Niistä lupaavin ja ulkonäöltään mielenkiintoisin on Laukkuaavan graniitti Sallassa. Se on väriltään voimakkaan punainen, tiivis ja homogeeninen, hyvin kiillottuva graniitti, jonka eheysominaisuuksissa tosin on toivomisen varaa. Kohteen kiinnostavuutta lisää se, että Laukkuaavan kivi kelpaa murskattuna raidesepeliksi (liite 20). Toinen samantyyppinen, mutta vaatimattomamman värinen graniitti löytyy Sallan matkailukeskuksen tuntumasta, Marjavaaranselästä ( Marjavaaranselkä S, liite15). Kohteessa on suhteellisen ehjää graniittia, jota voitaisiin hyödyntää esimerkiksi matkailuun liittyvässä ympäristörakentamisessa. Myös Marjavaaranselän kivi kelpaa raidesepeliksi, ja aivan välittömässä läheisyydessä on toimiva murskeasema. 11 Muita graniittikohteita ovat Marjavaaranselkä Savukoskella (Marjavaaranselkä 1, liite 10) ja Peuranelämävaara Savukoskella (liite 31). Niillä voisi olla paikallisesti käyttöä ympäristörakentamisessa. Kemijärven luonnonkivikohteet (Juntinvaara, Kotivaara ja Kiimavaara) ovat vanhoja, todennäköisesti sodanaikaisia silta- ym. kivien louhintapaikkoja, joissa louhinnan merkit ovat selvästi nähtävissä. Kohteista ja koelevyistä on tarkemmat kuvaukset liitteissä 5, 27 ja 13. Ne soveltuvat ympäristörakentamiseen, samoin kuin Sallan Ukkosenvaaran vanhan kiviaineslouhimon reunamilla esiintyvä kuviollinen gneissi (liite 29), joka tosin on melko rikkonaista ja ulkonäöltään vaatimatonta. 3.2 Kiviainekset Kuvassa 4 on esitetty kartoitettujen kohteiden KITTI-lujuusarviot eri väreillä. Yleispiirteenä voidaan sanoa, että Kemijärven kaakkoisosassa on paljon kallioalueita, mutta kivet ovat keskimäärin melko huonoa kiviainesta johtuen graniittisesta kallioperästä. Muuten jakauma on melko tasainen, joskin lujia kiviaineksia on eniten Sallan eteläosassa ja Pelkosenniemen - Kemijärven rajan molemmin puolin. Kaikista kohteista lujaa kiviainesta oli 21 kohteessa (2,3 %), keskilujaa kiviainesta 176 kohteessa (19,2 %) ja massakiveä 719 kohteessa (78,5 %). Jakauma on samankaltainen kuin muualla Suomessa tehdyissä alueellisissa selvityksissä. Lujien kiviainesten osuus on kuitenkin ehkä hiukan tavanomaista korkeampi, sillä yleensä niiden määrä on 1-2 %. Määrällisesti eniten lujia kiviaineksia löytyy Sallasta (10 kpl), vähiten Savukoskelta (0 kpl). Raidesepelivaatimukset täyttäviä, testattuja kohteita on koko alueella yhteensä 15 kpl. ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

13 Kuva 4. Kiviainesten laatujakauma vuosina tutkituissa kalliokohteissa. ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

14 GEOLOGIAN TUTKIMUSKESKUS Raportti 2/2017 Kaikkien vuosina tehtyjen lujuustestien tulokset on kerätty alla olevaan taulukkoon. Tarkemmat kuvaukset löytyvät ao. liitteistä. Vedenimey- Litteysluku Muotoarvo Kuulamylly- LA-luku LA-luku Micro-Deval KITTI-luokittelu Kelpaa raide- Liite- Paikka tyminen % ja luokka ja luokka arvo ja luokka ja luokka raidesepeli raidesepeli sepeliksi? numero Yppylivaara SE, Kemijärvi 0,34 14 (FI 15 ) (A N 19) 19 (LA 20 ) A/IV Keskiluja Ei testattu Liite 1 Matkalahdenvaara W, Kemijärvi 0,34 18 (FI 20 ) (A N 19) 25 (LA 25 ) I/IV Keskiluja Ei testattu Liite 2 Kuusivaara, Kemijärvi 0,48 16 (FI 20 ) 12 (SI 20 ) 27.7 (A N 30) 42 (LA 50 ) 22 (LA RB 24) 18.5 (M DE RB19) >III/>IV Massakivi Ei Liite 3 Sarviselkä, Kemijärvi 0,25 17 (FI 20 ) 10 (SI 10 ) 9.7 (A N 10) 10 (LA 15 ) 7 (LA RB 12) 5.6 (M DE RB7) A/II Luja Kyllä Liite 4 Juntinvaara S, Kemijärvi 0,51 14 (FI 15 ) (A N 19) 38 (LA 40 ) >III/IV Massakivi Ei testattu Liite 5 Yppylivaara SE, Kemijärvi 0,20 9 (FI 10 ) 15 (SI 20 ) 9.9 (A N 10) 18 (LA 20 ) 10 (LA RB 12) 7.1 (M DE RB7) A/II Luja Kyllä Liite 1 Hirvaskukkura 2, Pelkosenniemi 0,34 13 (FI 15 ) 15 (SI 20 ) 12.4 (A N 14) 18 (LA 20 ) 11 (LA RB 12) 8.6 (M DE RB11) A/III Keskiluja Kyllä Liite 6 Asentomaa W, Pelkosenniemi 0,24 15 (FI 15 ) 10 (SI 10 ) 8 (A N 10) 16 (LA 20 ) 8 (LA RB 12) 5.4 (M DE RB5) A/II Luja Kyllä Liite 7 Kalliokumpu, Pelkosenniemi 0,27 9 (FI 10 ) 18 (SI 20 ) 9.2 (A N 10) 19 (LA 20 ) 12 (LA RB 14) 4.2 (M DE RB5) A/II Luja Kyllä Liite 24 Sadinkuusikot, Pelkosenniemi 0,38 8 (FI 10 ) 14 (SI 20 ) 12.8 (A N 14) 20 (LA 20 ) 13 (LA RB 14) 10.1 (M DE RB11) A/III Keskiluja Kyllä Liite 25 Rahkavaara, Pelkosenniemi 0,29 11 (FI 15 ) 14 (SI 20 ) 12.7 (A N 14) 20 (LA 20 ) 11 (LA RB 12) 10.2 (M DE RB11) A/III Keskiluja Kyllä Liite 26 Kiekerövaara, Salla 0,34 26 (FI 30 ) 19 (SI 20 ) 10 (A N 10) 14 (LA 15 ) 12 (LA RB 12) 6.7 (M DE RB7) A/II Luja Kyllä Liite 8 Tahkoselkä, Salla 0,41 14 (FI 15 ) 13 (SI 20 ) 20.4 (A N 30) 35 (LA 40 ) 18 (LA RB 20) 15.1 (M DE RB15) >III/>IV Massakivi Ei Liite 9 Ponnovaara, Salla 0,16 12 (FI 15 ) 5 (SI 10 ) 11.3 (A N 14) 15 (LA 15 ) 10 (LA RB 12) 8.8 (M DE RB11) A/III Keskiluja Kyllä Liite 14 Marjavaaranselkä S, Salla 0,44 13 (FI 15 ) 10 (SI 10 ) 10.7 (A N 14) 26 (LA 30 ) 15 (LA RB 16) 5.4 (M DE RB5) II/III Keskiluja Kyllä Liite15 Niitselys NE, Salla 0,38 8 (FI 10 ) 14 (SI 20 ) 7.2 (A N 7) 11 (LA 15 ) 10 (LA RB 12) 5.8 (M DE RB7) A/I Luja Kyllä Liite 16 Lehtomaa, Salla 0,49 17 (FI 20 ) 13 (SI 20 ) 6.9 (A N 7) 9 (LA 15 ) 7 (LA RB 12) 4.6 (M DE RB5) A/I Luja Kyllä Liite 17 Iso Paloselkä, Salla 0,64 19 (FI 20 ) 22 (SI 30 ) 19.9 (AN 30 ) 28 (LA 30 ) 22 (LA RB 24) 11.2 (M DE RB11) II/>IV Massakivi Ei Liite 18 Alimmainen Rovanuppa, Salla 0,37 21 (FI 25 ) 39 (SI NR ) 21.1 (AN 30 ) 26 (LA 30 ) 27 (LA RB 27) 13.8 (M DE RB15) II/>IV Massakivi Ei Liite 19 Laukkuaapa, Salla 0,28 11 (FI 15 ) 8 (SI 10 ) 10.6 (A N 14) 26 (LA 30 ) 14 (LA RB 14) 5.7 (M DE RB7) II/III Keskiluja Kyllä Liite 20 Marjavaaranselkä 1, Savukoski 0,65 15 (FI 15 ) (A N 30) 49 (LA 50 ) >III/>IV Massakivi Ei testattu Liite 10 Hangasvaarankirkko, Savukoski 0,33 9 (FI 10 ) 7 (SI 10 ) 20.4 (A N 30) 35 (LA 40 ) 24 (LA RB 24) 13.6 (M DE RB15) >III/>IV Massakivi Ei Liite 11 Ylimmäinen Angelvaara 1, Savuko 0,27 12 (FI 15 ) (A N 14) 18 (LA 20 ) A/III Keskiluja Ei testattu Liite 12 Marjavaara, Savukoski 0,35 11 (FI 15 ) 11 (SI 20 ) 9.8 (A N 10) 16 (LA 20 ) 12 (LA RB 12) 6.7 (M DE RB7) A/II Luja Kyllä Liite 21 Kiimavaarat, Savukoski 0,13 11 (FI 15 ) 44 (SI NR ) 12.7 (A N 14) 16 (LA 20 ) 19 (LA RB 20) 10.3 (M DE RB11) A/III Keskiluja Ei Liite 22 Putkipalo 2, Savukoski 0,1 7 (FI 10 ) 5 (SI 10 ) 14.4 (A N 14) 23 (LA 25 ) 10 (LA RB 12) 10.2 (M DE RB11) I/III Keskiluja Kyllä Liite = ei määritetty Taulukko 3. ILLKKA-projektissa vuosina tehtyjen kalliokiviainestestien tulokset 13 4 TIEDOTUS, TULOSTEN HYÖDYNTÄMINEN JA ARVIOINTI 4.1 Tiedotus Vuosi 2015 Projektin saamasta myönteisestä rahoituspäätöksesta ja projektin alkamisesta tehtiin lehdistötiedote kesäkuun alussa vuonna Projektin alkamisesta uutisoitiin yle.fi - sivuilla ( Projektista on ollut Koti-Lappi-lehdessä lyhyt juttu ja pitempi juttu, joka tehtiin yhteistyössä lehden toimituksen kanssa. Projektin nettisivu toimii Itä-Lapin kuntayhtymän sivuilla ( ja sitä päivitetään projektin edetessä. Itä-Lapin kuntayhtymän www-sivut uudistetaan lähiaikoina ja samassa yhteydessä päivitetään myös ILLKKA -projektin sivut. Yritysmaailma -lehteen (3/2015, kesäkuu) on laadittu yleisluontoinen artikkeli Pohjois-Suomen kiviaineshankkeista (mm. ILLKKA-projekti, POSKI-hanke). Samasta jutusta tehtiin erillispainoksena englanninkielinen versio, jota jaettiin FEM tapahtumassa Levillä. Projektista on tehty A2-kokoinen juliste, joka on näkyvillä mm. Itä-Lapin kuntayhtymän ja GTK:n toimitiloissa. Samasta julisteesta tehtyjä A4- ja A3-kokoista versioita on jaettu erilaisissa tilaisuuksissa. ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

15 Vuosi 2016 Maaliskuussa 2016 tehtiin ensimmäisen väliraportin valmistuttua lehdistötiedote, jonka seurauksena Koti-Lappi -lehti teki ILLKKA-projektista jutun huhtikuussa Projektia ja sen tuloksia on esitelty Itä-Lapin kuntayhtymän hallitukselle huhtikuussa Projektin tuloksia on esitelty Morenia Oy:n edustajille huhti- ja marraskuussa 2016 GTK:ssa Rovaniemellä. 4.2 Tulosten hyödyntäminen Projektin ensimmäistä väliraporttia on jaettu sähköisenä ja paperisena versiona alan yrityksille, maanomistajille, viranomaisille yms. kevätkaudella Samoin toimitaan tämän väliraportin kanssa. 4.3 Itsearviointi ja jatkosuunnitelmat Projekti on saavuttanut kahden ensimmäisen vuoden tavoitteensa ja edennyt hiukan suunniteltua ripeämmin. Projektin täydentävät tutkimukset jatkuvat vuonna 2017 suunnitelman mukaisesti. Projektin rahatilanne on hyvä ja projektilla on resursseja tehdä tarvittaessa mm. lisää kiviainestestejä sekä koelouhintaa tms. tutkimuksia lupaavimmissa luonnonkivikohteissa. On myös mahdollista, että osa projektille varatuista resursseista jää käyttämättä. LIITTEET Liitteet 1-32 Jatkotutkimuskohteet; kohdekuvaukset, kartat, testitulokset Liite 1 Liite 2 Liite 3 Liite 4 Liite 5 Liite 6 Liite 7 Liite 8 Liite 9 Liite 10 Liite 11 Liite 12 Liite 13 Liite 14 Liite 15 Liite 16 Liite 17 Liite 18 Liite 19 Liite 20 Liite 21 Liite 22 Liite 23 Yppylivaara SE, Kemijärvi Matkalahdenvaara W, Kemijärvi Kuusivaara, Kemijärvi Sarviselkä, Kemijärvi Juntinvaara S, Kemijärvi Hirvaskukkura 2, Pelkosenniemi Asentomaa W, Pelkosenniemi Kiekerövaara, Salla Tahkoselkä, Salla Marjavaaranselkä 1, Savukoski Hangasvaarankirkko, Savukoski Ylimmäinen Angelvaara, Savukoski Kiimavaara, Kemijärvi Ponnovaara, Salla Marjavaaranselkä S, Salla Niitselys NE, Salla Lehtomaa, Salla Iso Paloselkä, Salla Alimmainen Rovanuppa, Salla Laukkuaapa, Salla Marjavaara, Savukoski Kiimavaarat, Savukoski Putkipalo 2, Savukoski (jatkuu seur. sivulla) ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

16 GEOLOGIAN TUTKIMUSKESKUS Raportti 2/2017 Liite 24 Liite 25 Liite 26 Liite 27 Liite 28 Liite 29 Liite 30 Liite 31 Liite 32 Kalliokumpu, Pelkosenniemi Sadinkuusikot, Pelkosenniemi Rahkavaara, Pelkosenniemi Kotivaara, Kemijärvi Piippunulkki, Pelkosenniemi Ukkosenvaara, Salla Vesikonmännikkö, Savukoski Peuranelämävaara, Savukoski Koivulehto, Savukoski Liite 33 Tarkastuskohteet taulukko 15 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

17 Liite 1.1 YPPYLIVAARA SE, Kemijärvi Paikka: Yppylivaara SE Kivilaji: Metagabro Kunta: Kemijärvi Väri: Tumman harmaa - musta Kylä: Luusua Raekoko: Keski - karkeahkorakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Suuntautumaton Korkeus: Z alin 175 m, Z ylin 195 m Maanomistus: Kemijärven yhteismetsä Mitat/pinta-ala: 260 m x 370 m/n. 8 ha Lähin asutus: 3 km Havaintotunnus: RKV$ KUVAUS Keski-karkeahkorakeinen, suuntautumaton gabro. Vaaleita, risteileviä plagioklaasijuovakkeita, muuten homogeeninen. Reunaosissa, esim. S-osassa ruhjeista ja paikoin suuntautunutta (ruhjeliuskeista), keskiosissa terveempää. Testinäyte otettu metsäautotien eteläpuolelta, jossa kivi on hiukan metamorfoitunutta/suuntautunutta. Paljastuman keskiosissa kivi on todennäköisesti lujaa (A/II) niin kuin v tehty uusintatestikin antaa olettaa. Kallioalueen eteläosan poikki kulkee huonokuntoinen, mutta (maasto)autolla ajettava metsäautotie. Hyväkuntoinen metsäautotie noin 250 m päässä, YT noin 1,5 km. TUTKIMUSTIEDOT Lujuustestit: Vuonna 2015: Perustesti; I/IV, keskiluja. Vuonna 2016: Perus-ja raidesepelitesti: A/II (luja). Soveltuu raidesepeliksi: LA RB 12, M DE RB7, SI 20 2 kpl Ohuthie: Mineraalikoostumus: Sarvivälke 57.2 %, plagioklaasi 31.8 %, skapoliitti 10.2 %, opaakki 0.4 %, karbonaatti 0.2 %, zirkoni 0.2 %, apatiitti, rutiili

18 Liite 1.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: Raakakivinäyte, RKV$ Raakakivinäyte, RKV$ Tilaaja Tulokset Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.34 WA 24 Kuulamylly: 16.6 A N 19 Los-Angeles -luku 19 LA 20 Litteyluku: 14 FI 15 Raidesepeli testaustulokset: Muotoarvo: - - Raidesepeli Los-Angeles -luku: - - Raidesepeli MicroDeval -luku: - - PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: RKV$ RKV$ Tilaaja Tulokset Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.2 WA 24 Kuulamylly: 9.9 A N 10 Los-Angeles -luku 18 LA 20 Litteyluku: 9 FI 10 Raidesepeli testaustulokset: Muotoarvo: 15 SI 20 Raidesepeli Los-Angeles -luku: 10 LA RB 12 Raidesepeli MicroDeval -luku: 7.1 M DE RB 7 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

19 Liite 1.3

20 Liite 2.1 MATKALAHDENVAARA W, Kemijärvi Paikka: Matkalahdenvaara W Kivilaji: Metagabro Kunta: Kemijärvi Väri: Tummanharmaa Kylä: Luusua Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Heikosti suuntautunut/pilsteinen Korkeus: Z alin 165 m, Z ylin 188 m Maanomistus: Yksityinen Mitat/pinta-ala: 280 m x 140 m/n. 4 ha Lähin asutus: 700 m Havaintotunnus: RKV$ KUVAUS Osittain suuntautunut gabro, raekoko vaihtelee kallioalueen eri osissa. Osin amfiboliittimaista, osin lähes muuttumatonta ja diabaasimaista. Runsaasti tummia risteäviä nauhoja. Testinäyte otettu metsäautotien vierestä, jossa kivi on suuntautunutta amfiboliittimaista gabroa. Samaa kivilajia on Matkalahdenvaarassa laajemminkin (ks. RKV$ ). Metsäautotie vieressä, ST 944 noin 150 m päässä. TUTKIMUSTIEDOT Lujuustestit: Perustesti; I/IV, keskiluja. Ohuthie: 1 kpl Mineraalikoostumus: Plagioklaasi 40.8 %, klinopyrokseeni 36.8 %, sarvivälke 9.6 %, amfiboli 6.8 % Opaakki 3.8 %, epidootti 2.2%

21 Liite 2.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: Raakakivinäyte, RKV$ Raakakivinäyte, RKV$ Tilaaja Tulokset Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.34 WA 24 Kuulamylly: 15.9 A N 19 Los-Angeles -luku 25 LA 25 Litteyluku: 18 FI 20 Raidesepeli testaustulokset: Muotoarvo: - - Raidesepeli Los-Angeles -luku: - - Raidesepeli MicroDeval -luku: - - ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

22 Liite 3.1 KUUSIVAARA, Kemijärvi Paikka: Kuusivaara Kivilaji: Metagabro Kunta: Kemijärvi Väri: Tummanharmaa Kylä: Luusua Raekoko: Keski-karkearakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Suuntautunut Korkeus: Z alin 180 m, Z ylin 210 m Maanomistus: Yksityinen Mitat/pinta-ala: 960 m x 250 m/n. 16 ha Lähin asutus: Yli 2 km Havaintotunnus: RKV$ KUVAUS Laaja paljastuma-alue Kuusivaaran pohjoisrinteessä, pyöreähköjä kupolimaisia kallioita. Valtakivilajina keskikarkearakeinen metagabro. Paikoin myös pienirakeisempaa tyyppiä, mutta vain pienialaisesti. Runsaasti koholla olevia, toisiaan leikkaavia nauhoja. Kohtalainen suuntaus, mutta ei aina mitattavissa. Testinäyte otettu kallioalueen länsipäästä. Metsäautotie vieressä, ST 944 noin 150 m päässä. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti; >III/>IV (massakivi). Ei sovellu raidesepeliksi: LA RB 24, M DE RB19, SI 20 1 kpl Ohuthie: Mineraalikoostumus: Plagioklaasi 59.4 %, klinopyrokseeni 28.6 %, sarvivälke 7.4 %, biotiitti 4 %, opaakki 0.6 %

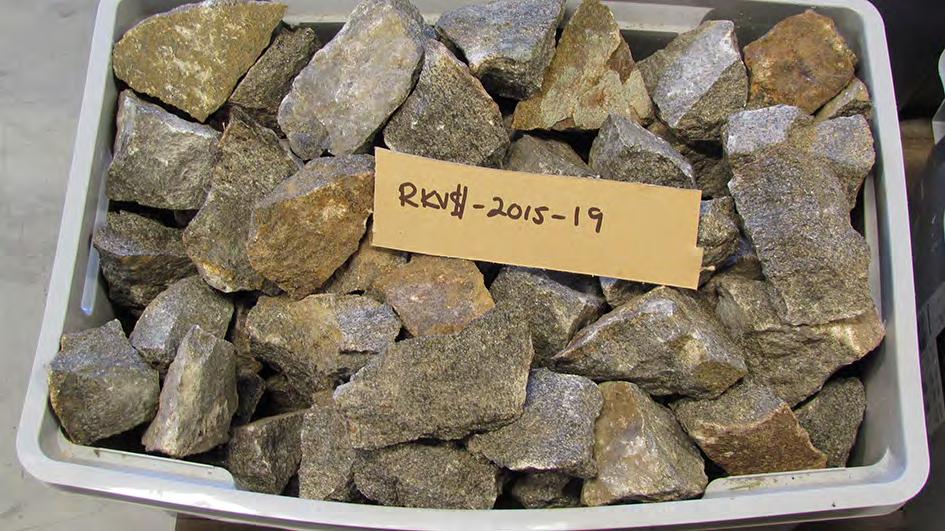

23 Liite 3.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: Raakakivinäyte, RKV$ Raakakivinäyte, RKV$ Tilaaja Tulokset Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.48 WA 24 Kuulamylly: 27.7 A N 30 Los-Angeles -luku 42 LA 50 Litteyluku: 16 FI 20 Raidesepeli testaustulokset: Muotoarvo: 12 SI 20 Raidesepeli Los-Angeles -luku: 22 LA RB 24 Raidesepeli MicroDeval -luku: 18.5 M DE RB 19 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

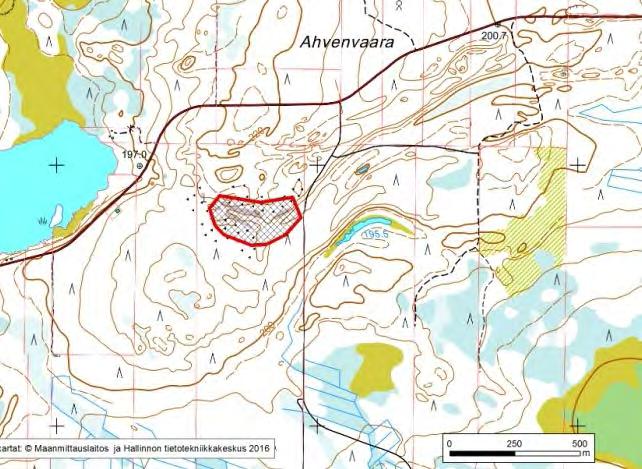

24 Liite 4.1 SARVISELKÄ, Kemijärvi Paikka: Sarviselkä (Ahvenvaara) Kivilaji: Metapyrokseniitti Kunta: Kemijärvi Väri: Tummanharmaa Kylä: Vuostimo Raekoko: Pieni-keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Heikko suuntaus Korkeus: Z alin 205 m, Z ylin 220 m Maanomistus: Yksityinen Mitat/pinta-ala: 320 m x 120 m/n. 4 ha Lähin asutus: Noin 600 m Havaintotunnus: JJTE KUVAUS Pitkänomaisia kallioita notkelman molemmin puolin. Kalliot rikkonaisia, osa lohkareikkoa. Kivi on suht. homogeenista ja lähes suuntautumatonta. Malmimineraaleja (opaakkeja) on kohtalaisesti tai runsaasti, mutta ne ovat pääosin oksideja. Kulku alueelle itäpuoliselta metsäautotieltä, jonne matkaa m. Vuostimo Pyhä -tielle (ST 962) noin 7 km, Pyhätunturi noin 15 km. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: A/II = luja kiviaines. Soveltuu raidesepeliksi: LA RB 12, M DE RB7, SI 10 1 kpl Ohuthie: Mineraalikoostumus: Amfiboli 61.2 %, klinopyrokseeni 26 %, opaakki 10.6 %, sarvivälke 2.2 %

25 Liite 4.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: Raakakivinäyte, JJTE Raakakivinäyte, JJTE Tilaaja Tulokset Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.25 WA 24 Kuulamylly: 9.7 A N 10 Los-Angeles -luku 10 LA 15 Litteyluku: 17 FI 20 Raidesepeli testaustulokset: Muotoarvo: 10 SI 10 Raidesepeli Los-Angeles -luku: 7 LA RB 12 Raidesepeli MicroDeval -luku: 5.6 M DE RB 7 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

26 Liite 5.1 JUNTINVAARA S, Kemijärvi Paikka: Juntinvaara S Kivilaji: Graniitti Kunta: Kemijärvi Väri: Punertava - punaharmaa Kylä: Halosenranta Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Homogeeninen Korkeus: Z alin 195m, Z ylin 205 m Maanomistus: Yksityinen Mitat/pinta-ala: 280 m x 100 m/n. 3 ha Lähin asutus: 1 km Havaintotunnus: MIVA (ja -35) KUVAUS Keskirakeinen, homogeeninen graniitti. Paljastuman rajat epämääräiset, osaksi (paikallista) lohkareikkoa. Kuutiorakoilu, pengertynyt. Merkkejä vähäisestä louhinnasta. Etäisyydet: hyväkuntoinen metsäautotie noin 150 m, ST 944 noin 700 m, Kemijärvelle noin 10 km. Koillispuolella olevan pitkän paljastuman (MIVA ) luoteispäässä, noin 100 metrin päässä ST 944:stä on vanha pieni louhimo. TUTKIMUSTIEDOT Lujuustestit: Perustesti: >III/IV (massakivi) Ohuthie: 1 kpl Mineraalikoostumus: Plagioklaasi 35 %, kalimaasälpä 32.4 %, kvartsi 26 %, Epidootti 2 %, biotiitti 1.8 %, muskoviitti 1.8 %, kloriitti 0.6 %, opaakki 0.4 %, apatiitti, zirkoni

27 Liite 5.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: Raakakivinäyte, MIVA Raakakivinäyte, MIVA Tilaaja Tulokset Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.51 WA 24 Kuulamylly: 17.4 A N 19 Los-Angeles -luku 38 LA 40 Litteyluku: 14 FI 15 Raidesepeli testaustulokset: Muotoarvo: - - Raidesepeli Los-Angeles -luku: - - Raidesepeli MicroDeval -luku: - - ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

28 Liite 6.1 HIRVASKUKKURA 2, Pelkosenniemi Paikka: Hirvaskukkura 2 Kivilaji: Metadiabaasi Kunta: Pelkosenniemi Väri: Tummanharmaa, vihertävä Kylä: Luiro Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Homogeeninen Korkeus: Z alin 180 m, Z ylin 200 m Maanomistus: Yksityinen Mitat/pinta-ala: 130 m x 70 m/n. 1 ha Lähin asutus: 1 km Havaintotunnus: JPSA KUVAUS Keskirakeinen, heikosti suuntautunut metadiabaasi. Yksittäisiä maasälpä- ja kvartsijuonia, muuten homogeeninen. Yhteydet: hyväkuntoinen metsäautotie 60 m, ST 965 noin 4 km. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: A/III (keskiluja kiviaines). Soveltuu raidesepeliksi: LA RB 12, M DE RB11, SI 20 1 kpl Ohuthie: Mineraalikoostumus: Amfiboli 81.6 %, plagioklaasi 11.6 %, epidootti 3.8 %, karbonaatti 3 %

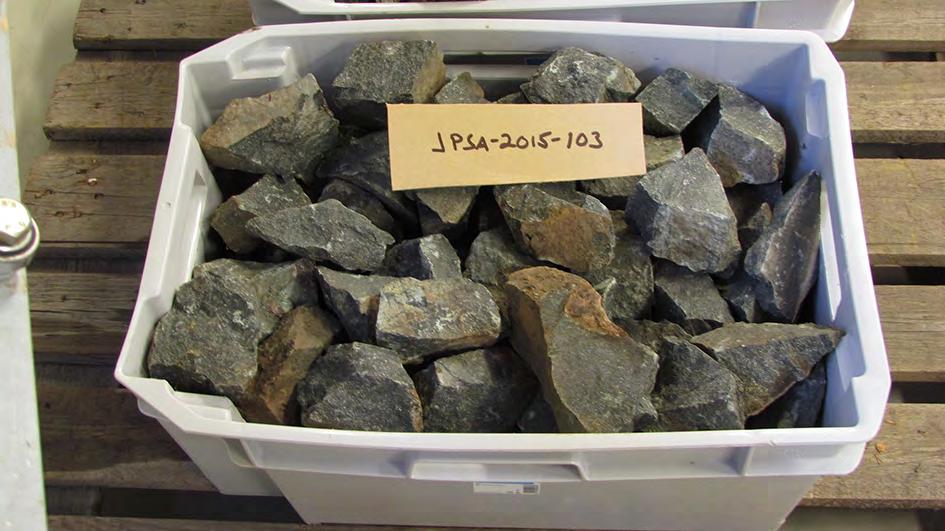

29 Liite 6.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: Raakakivinäyte, JPSA Raakakivinäyte, JPSA Tilaaja Tulokset Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.34 WA 24 Kuulamylly: 12.4 A N 14 Los-Angeles -luku 18 LA 20 Litteyluku: 13 FI 15 Raidesepeli testaustulokset: Muotoarvo: 15 SI 20 Raidesepeli Los-Angeles -luku: 11 LA RB 12 Raidesepeli MicroDeval -luku: 8.6 M DE RB 11 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

30 Liite 7.1 ASENTOMAA W, Pelkosenniemi Paikka: Asentomaa W Kivilaji: Metadiabaasi Kunta: Pelkosenniemi Väri: Tummanharmaa/musta Kylä: Javarus Raekoko: Keski-karkearakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Suuntautumaton Korkeus: Z alin 225 m, Z ylin 235 m Maanomistus: Metsähallitus Mitat/pinta-ala: 260 m x 160 m/n. 2,6 ha Lähin asutus: Yli 3 km Havaintotunnus: JJTE KUVAUS Suuntautumaton, suht. homogeeninen metagabro/-diabaasi. Raekoko vaihtelee keskirakeisesta karkearakeiseen. Eteläpuolella hyväkuntoinen metsäautotie noin 220 m päässä, pohjoispuolella huonompikuntoinen tieura noin 160 m päässä, kallion ja tieuran välissä oja. Näyte otettu kallioalueen eteläosasta. YT 9613 noin 4 km. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti; A/II luja. Soveltuu raidesepeliksi: LA RB 12, M DE RB5, SI 10 Ohuthie: 1 kpl Mineraalikoostumus: Amfiboli 68.4 %, plagioklaasi 29.6 %, opaakki 1.2 % muskoviitti 0.4 %, biotiitti 0.2 %, apatiitti 0.2 % zirkoni, rutiili

31 Liite 7.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: Raakakivinäyte, JJTE Raakakivinäyte, JJTE Tilaaja Tulokset Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.24 WA 24 Kuulamylly: 8 A N 10 Los-Angeles -luku 16 LA 20 Litteyluku: 15 FI 15 Raidesepeli testaustulokset: Muotoarvo: 10 SI 10 Raidesepeli Los-Angeles -luku: 8 LA RB 12 Raidesepeli MicroDeval -luku: 5.4 M DE RB 5 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

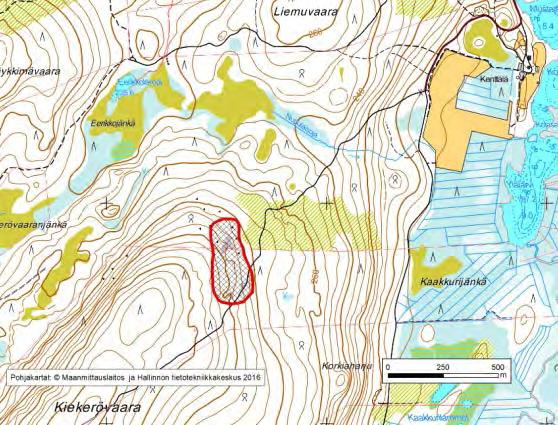

32 Liite 8.1 KIEKERÖVAARA, Salla (Tiekerövaara) Paikka: Kiekerövaara (Tiekerövaara) Kivilaji: Emäksinen vulkaniitti Kunta: Salla Väri: Tummanharmaa, vihertävä Kylä: Kelloselkä Raekoko: Pieni-keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Suuntautunut Korkeus: Z alin 285 m, Z ylin 300 m Maanomistus: Yksityinen Mitat/pinta-ala: 250 m x 100 m/n. 2,5 ha Lähin asutus: 1,5 km Havaintotunnus: JJTE KUVAUS Pieni-keskirakeinen emäksinen vulkaniitti, paikoin mantelirakenteinen. Yleensä suuntautunut, paikoin ruhjeinen tai poimuttunut. Joitakin kvartsisulkeumia/-juonia. Hiukan kiisuja pirotteena. Kallioiden vieressä melko huonokuntoinen ja mutkainen metsäautotie, jolla pari jyrkkää nousua. Metsäautotien varrella uusi soramonttu ja asutusta. KT 82 (Kelloselkä) noin 5 km. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: A/II (luja kiviaines). Soveltuu raidesepeliksi: LA RB 12, M DE RB7, SI 20 Ohuthie: 1 kpl Mineraalikoostumus: Amfiboli 38.8 %, biotiitti 20 %, plagioklaasi 17.6 %, kvartsi 14.4 %, epidootti 9.6 % opaakki

33 Liite 8.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: Raakakivinäyte, JJTE Raakakivinäyte, JJTE Tilaaja Tulokset Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.34 WA 24 Kuulamylly: 10 A N 10 Los-Angeles -luku 14 LA 15 Litteyluku: 26 FI 30 Raidesepeli testaustulokset: Muotoarvo: 19 SI 20 Raidesepeli Los-Angeles -luku: 12 LA RB 12 Raidesepeli MicroDeval -luku: 6.7 M DE RB 7 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

34 Liite 9.1 TAHKOSELKÄ, Salla Paikka: Tahkoselkä Kivilaji: Amfiboliitti (+ kvartsiitti) Kunta: Salla Väri: Tumman harmaa Kylä: Kelloselkä Raekoko: Pieni-keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Heikosti suuntautunut Korkeus: Z alin 245 m, Z ylin 280 m Maanomistus: Yksityinen Mitat/pinta-ala: 220 m x 200 m/n. 4 ha Lähin asutus: 1 km Havaintotunnus: JJTE KUVAUS Pieni-keskirakeinen amfiboliitti (emäksinen vulkaniitti), jonka suuntautuneisuusaste vaihtelee. Paljastumaryhmän läntisemmät paljastumat kvartsiittia. YT kaakossa noin 300 m päässä. Hyväkuntoinen ja helpommin lähestyttävä metsäautotie koillisessa noin 530 m päässä. Testinäyte otettu amfiboliitista. Testin tulos oli yllätys, sillä kivi oli arvioitu keskilujaksi. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: >III/>IV (massakivi). Ei sovellu raidesepeliksi: LA RB 12, M DE RB15, SI 20 1 kpl Ohuthie: Mineraalikoostumus: Amfiboli 72.8 %, plagioklaasi 22.6 %, kvartsi 2 %, opaakki 2 %, epidootti 0.6 % zirkoni

35 Liite 9.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: Raakakivinäyte, JJTE Raakakivinäyte, JJTE Tilaaja Tulokset Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.41 WA 24 Kuulamylly: 20.4 A N 30 Los-Angeles -luku 35 LA 40 Litteyluku: 14 FI 15 Raidesepeli testaustulokset: Muotoarvo: 13 SI 20 Raidesepeli Los-Angeles -luku: 18 LA RB 20 Raidesepeli MicroDeval -luku: 15.1 M DE RB 15 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

36 Liite 10.1 MARJAVAARANSELKÄ 1, Savukoski Paikka: Marjavaaranselkä 1 Kivilaji: Graniitti Kunta: Savukoski Väri: Punaharmaa Kylä: Martti Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Homogeeninen Korkeus: Z alin 240 m, Z ylin 250 m Maanomistus: Metsähallitus Mitat/pinta-ala: 250 m x 170 m/n. 1 ha Lähin asutus: 8 km Havaintotunnus: JPSA KUVAUS Keskirakeinen, punaharmaa, suuntautumaton graniitti. Matala paljastuma. Melko ehyt, mutta värin suhteen ei kovinkaan kiinnostava. Sekarakoilu, isohkoja matalia lohkareita. Voisi soveltua ympäristökiveksi paikalliseen käyttöön. Tieyhteydet: Hyväkuntoinen metsäautotie 20 m, ST 965 noin 8 km. TUTKIMUSTIEDOT Lujuustestit: Perustesti: >III/>IV (massakivi). Koelevyt: 15x30 cm kiillotettu ja 15x30 cm lohkottu Ohuthie: 1 kpl Mineraalikoostumus: Plagioklaasi 36.6 %, kalimaasälpä 29.6 %, kvartsi 28.4 %, biotiitti 4.2 % muskoviitti 0.6 %, epidootti 0.4 %, kloriitti 0.2% apatiitti, opaakki, zirkoni

37 Liite 10.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: Raakakivinäyte, JPSA Raakakivinäyte, JPSA Tilaaja Tulokset Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.65 WA 24 Kuulamylly: 22.8 A N 30 Los-Angeles -luku 49 LA 50 Litteyluku: 15 FI 15 Raidesepeli testaustulokset: Muotoarvo: - - Raidesepeli Los-Angeles -luku: - - Raidesepeli MicroDeval -luku: - - ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

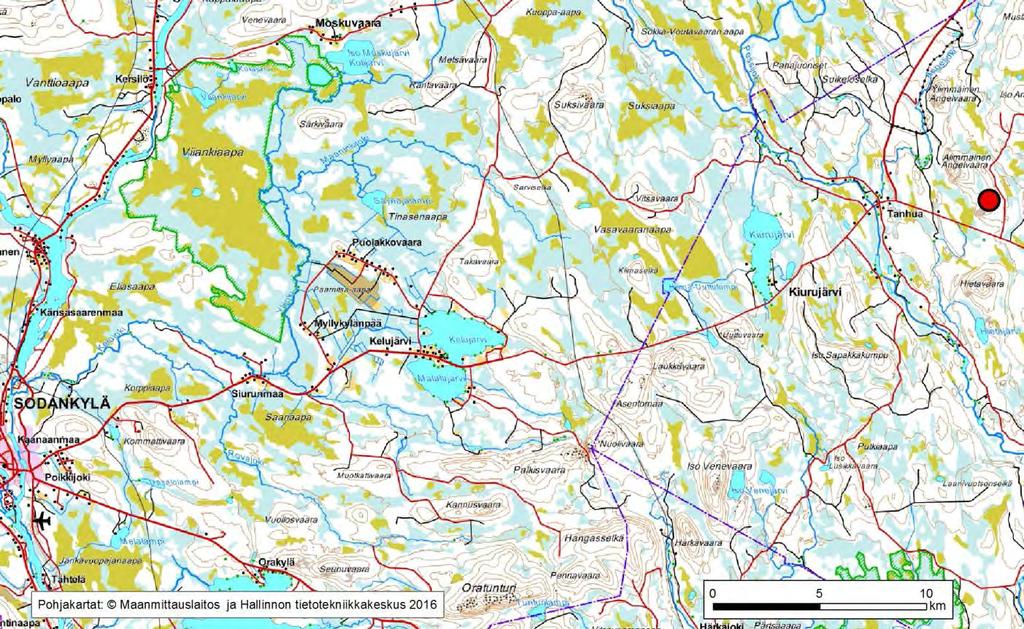

38 Liite 11.1 HANGASVAARANKIRKKO, Savukoski Paikka: Hangasvaarankirkko Kivilaji: Metagabro Kunta: Savukoski Väri: Mustanharmaa Kylä: Tanhua Raekoko: Keski-karkearakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Homogeeninen Korkeus: Z alin 265 m, Z ylin 295 m Maanomistus: Metsähallitus Mitat/pinta-ala: 700 m x 200 m/n. 10 ha Lähin asutus: Noin 5 km Havaintotunnus: VJKA KUVAUS Keski-karkerakeinen, homogeeninen metagabro, paikoitellen melko ehyttä kiveä. Pohjoisosassa suuret korkeuserot. Testitulos oli yllätys, kivi on arvioitu maastossa keskilujaksi. Yhteydet: hyväkuntoinen metsäautotie noin 600 m (keskivaiheilla), huonompikuntoinen noin 200 m (pohjoispuolella), ST 967 noin 2 km. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: >III/>IV (massakivi). Ei sovellu raidesepeliksi: LA RB 24, M DE RB15, SI 10 1 kpl Ohuthie: Mineraalikoostumus: Amfiboli 69.6 %, plagioklaasi 29.2 % epidootti 0.8 %, karbonaatti 0.2 %, muskoviitti 0.2 % kloriitti, apatiitti, rutiili

39 Liite 11.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: Raakakivinäyte, VJKA Raakakivinäyte, VJKA Tilaaja Tulokset Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.33 WA 24 Kuulamylly: 20.4 A N 30 Los-Angeles -luku 35 LA 40 Litteyluku: 9 FI 10 Raidesepeli testaustulokset: Muotoarvo: 7 SI 10 Raidesepeli Los-Angeles -luku: 24 LA RB 24 Raidesepeli MicroDeval -luku: 13.6 M DE RB 15 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

40 Liite 12.1 YLIMMÄINEN ANGELVAARA, Savukoski Paikka: Ylimmäinen Angelvaara Kivilaji: Metadiabaasi Kunta: Savukoski Väri: Tummanharmaa Kylä: Tanhua Raekoko: Keski-karkearakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Osin ruhjeinen Korkeus: Z alin 230 m, Z ylin 310 m Maanomistus: Metsähallitus Mitat/pinta-ala: 430 m x 375 m/n. 10 ha Lähin asutus: Noin 2 km Havaintotunnus: JPSA KUVAUS Karkeahkorakeinen, osin ruhjeinen gabro/diabaasi. Paikoin juovaisuutta/epähomogeeninen. Rinteen yläosa jyrkkä. Noin 700 m länteen, toisen tien varressa soramonttu (lupa päättynyt ). TUTKIMUSTIEDOT Lujuustestit: Perustesti: A/III (keskiluja kiviaines) Ohuthie: 1 kpl Mineraalikoostumus: Plagioklaasi 49.2 %, amfiboli 36.4 %, klinopyrokseeni 7.6 % epidootti 2 %, ortopyrokseeni 1.4 %, skapoliitti 1 %, opaakki 1 %

41 Liite 12.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: Raakakivinäyte, JPSA Raakakivinäyte, JPSA Tilaaja Tulokset Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.27 WA 24 Kuulamylly: 11.1 A N 14 Los-Angeles -luku 18 LA 20 Litteyluku: 12 FI 15 Raidesepeli testaustulokset: Muotoarvo: - - Raidesepeli Los-Angeles -luku: - - Raidesepeli MicroDeval -luku: - - ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

42 Liite 13.1 KIIMAVAARA, Kemijärvi Paikka: Kiimavaara Kivilaji: Granodioriitti Kunta: Kemijärvi Väri: Vaalean punainen Kylä: Joutsijärvi Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Porfyyrinen Korkeus: Z alin 253 m, Z ylin 257 m Maanomistus: Kemijärven yhteismetsä Mitat/pinta-ala: 120 m x 25 m/n. 0.3 ha Lähin asutus: Noin 1,5 km Havaintotunnus: VJKA KUVAUS Keski-karkearakeinen porfyyrinen granodioriitti. Ulkoasu/väri vaihtelee, väri vaatimaton. Vanha kivenottopaikka/louhimo. Blokkikoko max 1 m 3, vaakarakoilu kalteva. Ehkä paikallista käyttöä ympäristörakentamisessa. Hyvä sijainti, metsäautotie vieressä, VT 5 noin 2.5 km. TUTKIMUSTIEDOT Lujuustestit: Ei ole tehty. Arvio: massakivi Koelevyt: 15x30 cm killotettu ja lohkottu Ohuthie: 1 kpl Mineraalikoostumus: Plagioklaasi 41.4 %, kvartsi 29 %, kalimaasälpä 17.4 % biotiitti 11 % Muskoviitti 1.2 %, kloriitti 0.2 %, apatiitti 0.2 %, zirkoni

43 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti Liite 13.2

44 Liite 14.1 PONNOVAARA, Salla Paikka: Ponnovaara Kivilaji: Diabaasi/emäksinen vulkaniitti Kunta: Salla Väri: Vihertävän musta Kylä: Salla Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Syväkivimäinen, osin suuntautunut Korkeus: Z alin 245 m, Z ylin 272 m Maanomistus: Metsä-Botnia Metsät Oy Mitat/pinta-ala: 350 m x 200 m/n. 0,7 ha Lähin asutus: 800 m Havaintotunnus: VJKA KUVAUS Laaja itä-länsisuuntainen paljastumaryhmä, jonka itäinen osa emäksistä, keskirakeista, vihertävän mustaa vulkaniittia, joka osittain syväkivimäistä/diabaasimaista, osaksi suuntautuneempaa. Kalliot kumpumaisia. Kallioalueen länsiosa on pääasiassa arkoosikvartsiittia. Yhteydet: metsäautotie noin 100 m, ST 950 (Salla - Kuusamo) noin 2,5 km. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: A/III (keskiluja). Soveltuu raidesepeliksi: LA RB 12, M DE RB11, SI 10 Ohuthie: 1 kpl Mineraalikoostumus: Sarvivälke 57 %, Plagioklaasi 23.8 %, Biotiitti 14.4 % Epidootti 2.2 %, Opaakki 2 % Rutiili 0.2 %, Titaniitti 0.2 %, Apatiitti 0.2 %, Muskoviitti

45 Liite 14.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: VJKA VJKA Tilaaja Tulokset Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.16 WA 24 Kuulamylly: 11.3 A N 14 Los-Angeles -luku 15 LA15 Litteyluku: 12 FI 15 Raidesepeli testaustulokset: Muotoarvo: 5 SI 10 Raidesepeli Los-Angeles -luku: 10 LA RB 12 Raidesepeli MicroDeval -luku: 8.8 M DE RB 11 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

46 Liite 15.1 MARJAVAARANSELKÄ S, Salla Paikka: Marjavaaranselkä S Kivilaji: Graniitti - tonaliitti Kunta: Salla Väri: Punertava/punainen Kylä: Salla Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Syväkivimäinen, osin suuntautunut Korkeus: Z alin 265 m, Z ylin 290 m Maanomistus: Yksityinen Mitat/pinta-ala: 600 m x 600 m/n. 3,6 ha Lähin asutus: 2,8 km, vedenottamo 1,5 km Havaintotunnus: JJTE KUVAUS Laaja kallioalue, jonka pohjoinen ja eteläinen osa vaaleaa tonaliittia/leukograniittia. Keskiosissa kallioaluetta punaista/punertavaa, keskirakeista, homogeenista, paikoin heikosti suuntautunutta graniittia, joka paikoitellen melko ehyttä. Värivaihtelua, max blokkikoko 2x1x5 m. Tyyppinä tavallinen, ei kovin kiinnostava, hyvä sijainti. Kivellä saattaisi olla käyttöä ympäristökivenä alueen matkailurakentamisessa (Sallatunturi noin 6 km). Pohjoisen tonaliittipaljastuman ja keskiosan graniittipaljastuman välissä kulkee Ruuhijoki. Välittömästi kallioalueen vieressä itäpuolella murskeasema, joka toiminnassa kesällä Yhteydet: hyväkuntoinen metsäautotie vieressä, ST 950 (Salla - Kuusamo) reittivalinnasta riippuen 5-6 km. Metsäautotie myös pohjoiseen, jota pitkin Sallaan noin 9 km. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: II/III (keskiluja). Soveltuu raidesepeliksi: LA RB 16, M DE RB5, SI 10 Koelevyt: 15x30 cm kiillotettu ja 15x30 cm lohkottu. Ohuthie: 1 kpl Mineraalikoostumus: Plagioklaasi 35 %, Kalimaasälpä 28.4 %, Kvartsi 26.8 %, Biotiitti 5 % (Graniitista) Muskoviitti 2.4 %, Epidootti 0.8 %, Opaakki 0.8 %, Kloriitti 0.4 %, Titaniitti 0.2 %, Apatiitti 0.2 %, Zirkoni

47 Liite 15.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: JJTE JJTE Tilaaja Tulokset Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.44 WA 24 Kuulamylly: 10.7 A N 14 Los-Angeles -luku 26 LA 30 Litteyluku: 13 FI 15 Raidesepeli testaustulokset: Muotoarvo: 10 SI 10 Raidesepeli Los-Angeles -luku: 15 LA RB 16 Raidesepeli MicroDeval -luku: 5.4 M DE RB 5 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

48 Liite 16.1 NIITSELYS NE, Salla Paikka: Niitselys NE Kivilaji: Intermediäärinen vulkaniitti Kunta: Salla Väri: Vihertävän harmaa Kylä: Hautajärvi Raekoko: Pienirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Homogeeninen, massamainen Korkeus: Z alin 255 m, Z ylin 265 m Maanomistus: Yksityinen Mitat/pinta-ala: 500 m x 300 m/n. 1,5 ha Lähin asutus: 700 m Havaintotunnus: JJTE KUVAUS Laajahko kallioalue hyväkuntoisen metsäautotien molemmin puolin. Pieniä pistemäisiä kallioita/kallionnokkia, ohuet maapeitteet. Tiivis, massamainen intermediäärinen vulkaniitti. Pääosin homogeenista kiveä, paikoin manteleita tai heikkoa muuttumista sekä muutamia leukograniittisia juonia. Yhteydet: hyväkuntoinen metsäautotie vieressä, ST 950 (Salla - Kuusamo) noin 13 km. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: A/I (luja). Soveltuu raidesepeliksi: LA RB 12, M DE RB7, SI 20 Ohuthie: 1 kpl Mineraalikoostumus: Amfiboli 42.6 %, Plagioklaasi 22.6 %, Epidootti 21.2 %, Biotiitti 9 % Titaniitti 2.4 %, Kvartsi 1 % Rutiili 0.4 %, Kloriitti 0.4 %, Opaakki 0.4 %

50 Liite 17.1 LEHTOMAA, Salla Paikka: Lehtomaa Kivilaji: Intermediäärinen vulkaniitti Kunta: Salla Väri: Vihertävän harmaa Kylä: Hautajärvi Raekoko: Pienirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Homogeeninen, massamainen Korkeus: Z alin 245 m, Z ylin 260 m Maanomistus: Yksityinen Mitat/pinta-ala: 800 m x 200 m/n. 1,6 ha Lähin asutus: Noin 500 m (mökki) Havaintotunnus: JJTE ja -32 KUVAUS Pistemäisiä paljastumia ja muutama suurempi. Tutkimusoja tien poikki, ohuet maapeitteet. Tiivis, massamainen intermediäärinen vulkaniitti. Pääosin homogeenista kiveä, paikoin kvartsijuonia. Paikoin alueen länsi- ja luoteisosissa heikosti liuskeista, jolloin kivi on keskilujaa. Yhteydet: melko hyväkuntoinen metsäautotie vieressä, ST 950 (Salla - Kuusamo) noin 11 km. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: A/I (luja). Soveltuu raidesepeliksi: LA RB 12, M DE RB5, SI 20 Ohuthie: 1 kpl Mineraalikoostumus: Amfiboli 44.4 %, Biotiitti 20.8 %, Plagioklaasi 16.2 %, Epidootti 16 %, Titaniitti 1.4 %, Kvartsi 1.2 %, Opaakki

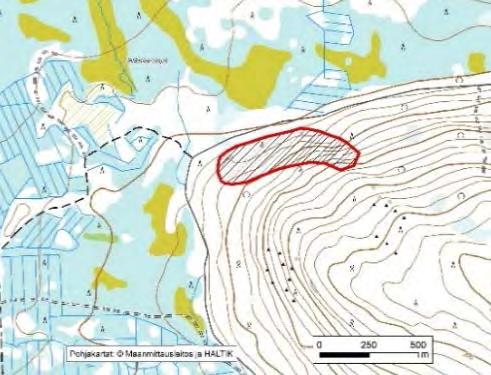

52 Liite 18.1 ISO PALOSELKÄ, Salla Paikka: Iso Paloselkä Kivilaji: Kvartsiitti Kunta: Salla Väri: Harmaa Kylä: Pahkakumpu Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Suuntautunut Korkeus: Z alin 185 m, Z ylin 230 m Maanomistus: Yksityinen Mitat/pinta-ala: 700 m x 160 m/n. 10 ha Lähin asutus: Noin 2 km Havaintotunnus: MIVA KUVAUS Pistemäisiä paljastumia ja lohkareikkoa Ison Paloselän länsirinteessä. Pienirakeinen, harmaa kvartsiitti, jossa harvakseltaan graniittisia juonia. Suuntautumisaste vaihtelee, joissakin isoissa, paikallisissa lohkareissa lähes suuntautumatonta, mutta kalliopaljastumissa yleensä suuntautunutta. Yhteydet: melko hyväkuntoinen metsäautotie noin 100 m, YT 9640 noin 6 km. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: II/>IV (massakivi) Ohuthie: 1 kpl Mineraalikoostumus: Kvartsi 68 %, Biotiitti 11.2 %, Muskoviitti 10.8 %, Skapoliitti 5.8 % Kloriitti 1.8 %, Plagioklaasi 1.6 %, Karbonaatti 0.8 %, Epidootti SOVELTUVUUSPOLYGONIA ei ole!

53 Liite 18.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: MIVA MIVA Tilaaja Tulokset Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.64 WA 24 Kuulamylly: 19.9 A N 30 Los-Angeles -luku 28 LA 30 Litteyluku: 19 FI 20 Raidesepeli testaustulokset: Muotoarvo: 22 SI 30 Raidesepeli Los-Angeles -luku: 22 LA RB 24 Raidesepeli MicroDeval -luku: 11.2 M DE RB 11 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

54 Liite 19.1 ALIMMAINEN ROVANUPPA, Salla Paikka: Alimmainen Rovanuppa Kivilaji: Mafinen vulkaniitti Kunta: Salla Väri: Tummanharmaa Kylä: Kotala Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Suuntautunut Korkeus: Z alin 220 m, Z ylin 255 m Maanomistus: Yksityinen Mitat/pinta-ala: 800 m x 200 m/n. 16 ha Lähin asutus: Noin 2 km (leirintäalue) Havaintotunnus: JJTE KUVAUS Lohkareikkoa ja muutama pistemäinen kallionnokka Alimmaisen Rovanupan pohjoisrinteessä. Keskirakeinen, tummanharmaa, mantelirakenteinen metavulkaniitti, jossa selvä suuntaus ja muutamia kvartsijuonia. Yhteydet: Huonokuntoinen metsäautotie vieressä, YT noin 150 m, YT (Salla-Savukoski) noin 9 km. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: II/>IV (massakivi). Ei sovellu raidesepeliksi: LA RB 27, M DE RB15, SI NR 1 kpl Ohuthie: Mineraalikoostumus: Amfiboli 70.2 %, Epidootti 11.6 %, Kvartsi 10.4 %, Opaakki 2 %, Biotiitti 1.8 %, Plagioklaasi 1.6 %, Kloriitti 1.4 %, Karbonaatti 0.8 %, Titaniitti 0.2 %

55 Liite 19.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: JJTE JJTE Tilaaja Tulokset Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.37 WA 24 Kuulamylly: 21.1 A N 30 Los-Angeles -luku 26 LA 30 Litteyluku: 21 FI 25 Raidesepeli testaustulokset: Muotoarvo: 39 SI NR Raidesepeli Los-Angeles -luku: 27 LA RB 27 Raidesepeli MicroDeval -luku: 13.8 M DE RB 15 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

56 Liite 20.1 LAUKKUAAPA, Salla Paikka: Laukkuaapa Kivilaji: Graniitti Kunta: Salla Väri: Tumman-/tiilenpunainen Kylä: Salmivaara Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Homogeeninen, suuntautumaton Korkeus: Z alin 205 m, Z ylin 232 m Maanomistus: Yksityinen Mitat/pinta-ala: 450 m x 130 m/n. 6 ha Lähin asutus: Yli 2 km Havaintotunnus: MIVA KUVAUS Muutama pistemäinen kallio ja lohkareikkoa, jotka sijoittuvat kahdelle yksityispalstalle. Homogeeninen, suuntautumaton, voimakkaan punainen graniitti. Lohkareet paikoitellen isohkoja, max 3 x 2 x 1m. Sekarakoilu, paikoin myös suorakulmaisia lohkareita (ks. kuva). Väri mielenkiintoinen, voimakkaan punainen, kiillottuu hyvin. Yhteydet: Hyväkuntoinen metsäautotie vieressä, YT noin 3,5 km, KT 82 (Salla - Joutsijärvi) noin 11 km. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: II/III (keskiluja). Soveltuu raidesepeliksi: LA RB 14, M DE RB7, SI 10 Ohuthie: 1 kpl Mineraalikoostumus: Plagioklaasi 39 %, Kvartsi 27,6 %, Kalimaasälpä 23.2 % Muskoviitti 5.4 %, Biotiitti 3.8 %, Epidootti 0.6 %, Karbonaatti 0.2 %, Opaakki 0.2 %

57 Liite 20.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: MIVA MIVA Tilaaja Tulokset Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.28 WA 24 Kuulamylly: 10.6 A N 14 Los-Angeles -luku 26 LA 30 Litteyluku: 11 FI 15 Raidesepeli testaustulokset: Muotoarvo: 8 SI 10 Raidesepeli Los-Angeles -luku: 14 LA RB 14 Raidesepeli MicroDeval -luku: 5.7 M DE RB 7 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

58 Liite 20.3

59 Liite 21.1 MARJAVAARA, Savukoski Paikka: Marjavaara Kivilaji: Montsoniitti Kunta: Savukoski Väri: Tummanharmaa, punertava Kylä: Tulppio Raekoko: Keski-karkearakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Homogeeninen, suuntautumaton Korkeus: Z alin 240 m, Z ylin 250 m Maanomistus: Metsähallitus Mitat/pinta-ala: 200 m x 60 m/n. 1 ha Lähin asutus: Yli 2 km Havaintotunnus: JPSA KUVAUS Peitteinen/lohkareikkoinen paljastuma, vieressä kuru + pieni lampi. Keski-karkearakeinen, suuntautumaton montsoniitti. Risteileviä maasälpäjuovia, muuten homogeeninen. Paljon ruosteisia rakoja. Vasaratuntumaan nähden yllättävän luja kivi, joka soveltuu myös raidesepeliksi. Yhteydet: Huonokuntoinen, mutta lujapohjainen metsäautotie vieressä, YT noin 150 m, YT ,7 km. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: A/II (luja). Soveltuu raidesepeliksi: LA RB 12, M DE RB7, SI 20 Ohuthie: 1 kpl Mineraalikoostumus: Plagioklaasi 35.6 %, Kalimaasälpä 32.0 %, Sarvivälke 22.2 %, Epidootti 5.6 % Kvartsi 2.6 %, Titaniitti 0.6 %, Apatiitti 0.6 %, Karbonaatti 0.6 %, Opaakki 0.2 %

60 Liite 21.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: JPSA JPSA Tilaaja Tulokset Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.35 WA 24 Kuulamylly: 9.8 A N 10 Los-Angeles -luku 16 LA 20 Litteyluku: 11 FI 15 Raidesepeli testaustulokset: Muotoarvo: 11 SI 30 Raidesepeli Los-Angeles -luku: 12 LA RB 12 Raidesepeli MicroDeval -luku: 6.7 M DE RB 7 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

61 Liite 22.1 KIIMAVAARAT, Savukoski Paikka: Kiimavaarat Kivilaji: Emäksinen vulkaniitti Kunta: Savukoski Väri: Tummanharmaa Kylä: Tulppio Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Suuntautunut Korkeus: Z alin 280 m, Z ylin 295 m Maanomistus: Metsähallitus Mitat/pinta-ala: 270 m x 150 m/n. 4 ha Lähin asutus: Yli 2 km Havaintotunnus: RKV$ KUVAUS Rakkaa ja kallionnokkia noin 300 x 150 m kokoisella alueella. Pienirakeinen emäksinen vulkaniitti, joka osaksi suuntautumatonta ja lujaa kiveä. Monin paikoin kivi on kuitenkin heikosti tai kohtalaisesti suuntautunutta, ehkä hiukan ruhjeistakin, jolloin lujuus on heikompi. Testinäyte on otettu suuntautuneesta kivestä. Yhteydet: Mönkijällä ajettava polku vieressä, hyväkuntoinen metsäautotie noin 600 m. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: A/III (keskiluja). Ei kelpaa raidesepeliksi: LA RB 20, M DE RB11, SI NR 1 kpl Ohuthie: Mineraalikoostumus: Amfiboli 79.2 %, Plagioklaasi 19,6 % Opaakki 1.2 %, Kvartsi, Epidootti, Titaniitti

62 Liite 22.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: RKV$ RKV$ Tilaaja Tulokset Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.13 WA 24 Kuulamylly: 12.7 A N 14 Los-Angeles -luku 16 LA 20 Litteyluku: 11 FI 15 Raidesepeli testaustulokset: Muotoarvo: 44 SI NR Raidesepeli Los-Angeles -luku: 19 LA RB 20 Raidesepeli MicroDeval -luku: 10.3 M DE RB 11 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

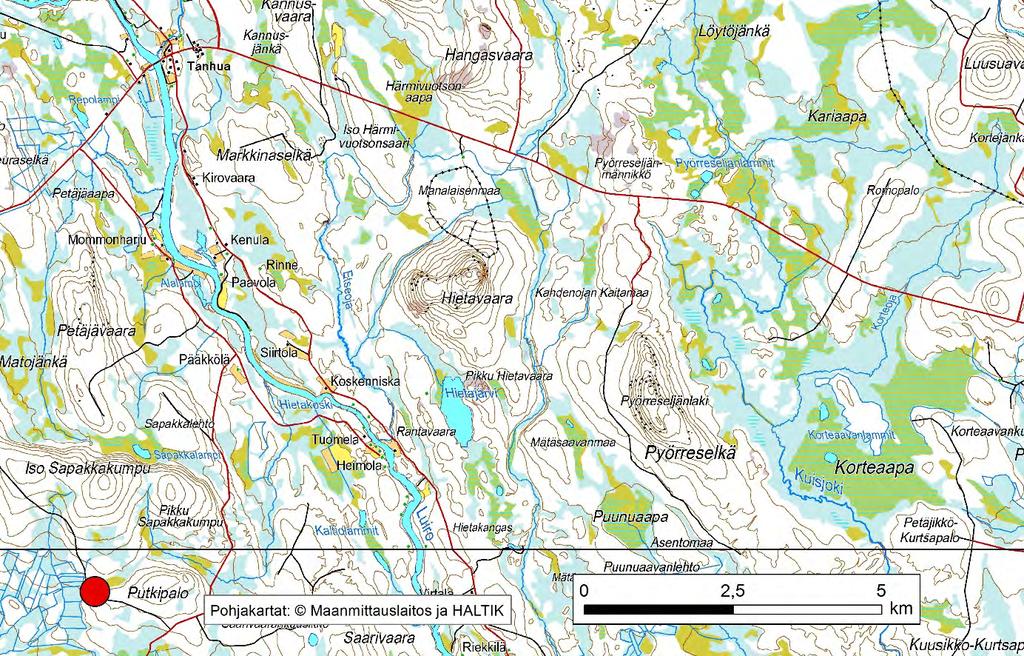

63 Liite 23.1 PUTKIPALO 2, Savukoski Paikka: Putkipalo 2 Kivilaji: Metagabro Kunta: Savukoski Väri: Tumman harmaa, vihertävä Kylä: Tanhua Raekoko: Keski - karkearakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Suuntautumaton Korkeus: Z alin 260 m, Z ylin 265 m Maanomistus: Metsähallitus Mitat/pinta-ala: 70 m x 60 m/n. 0,4 ha Lähin asutus: Yli 2 km Havaintotunnus: JPSA KUVAUS Pieni kumpumainen kalliopaljastuma. Karkeahkorakeinen, homogeeninen metagabro. Yhteydet: Hyväkuntoinen metsäautotie noin 50 m, YT noin 7 km. Syrjäinen sijainti. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: I/III (keskiluja). Soveltuu raidesepeliksi: LA RB 12, M DE RB11, SI 10 Ohuthie: 1 kpl Mineraalikoostumus: Amfiboli 80 %, Plagioklaasi 14.8 %, Muskoviitti 2.8 %, Biotiitti 2 %, Apatiitti 0.2 %, Opaakki 0.2 %, Kloriitti

64 Liite 23.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: JPSA JPSA Tilaaja Tulokset Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.1 WA 24 Kuulamylly: 14.4 A N 14 Los-Angeles -luku 23 LA 25 Litteyluku: 7 FI 10 Raidesepeli testaustulokset: Muotoarvo: 5 SI 10 Raidesepeli Los-Angeles -luku: 10 LA RB 12 Raidesepeli MicroDeval -luku: 10.2 M DE RB 11 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

65 Liite 24.1 KALLIOKUMPU, Pelkosenniemi Paikka: Kalliokumpu Kivilaji: Kvartsiitti Kunta: Pelkosenniemi Väri: Vaalean harmaa Kylä: Pyhäjärvi Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Suuntautumaton Korkeus: Z alin 225 m, Z ylin 230 m Maanomistus: Metsähallitus Mitat/pinta-ala: 100 m x 80 m/n. 1 ha Lähin asutus: Noin 600 m Havaintotunnus: JJTE KUVAUS Pääasiassa lohkareikkoa, vain muutama pieni kallionnokka. Samaa kivilajia on lohkareiden perusteella laajemminkin. Kallio/lohkareikko sijaitsee kahden palstan rajalla, lupa näytteenottoon on hankittu eteläpuolisen tilan omistajalta. Vaaleanharmaa, suuntautumaton kvartsiitti. Valtaosin homogeeninen, paikoin kerrosmaista rakennetta ja kvartsijuonia. Lähistöllä, ST 962:n eteläpuolella, on useita mökkejä. Yhteydet: Huonokuntoinen, maastoautolla ajettava metsäautotie noin 250 m, ST 962 noin 600 m. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: A/II (luja). Soveltuu raidesepeliksi: LA RB 14, M DE RB5, SI 20 Ohuthie: 1 kpl Mineraalikoostumus: Kvartsi 64.6 %, Muskoviitti 16.6 %, Plagioklaasi 14.8 %, Kalimaasälpä 3.8 %, Opaakki 0.2 %, Biotiitti, Rutiili, Epidootti

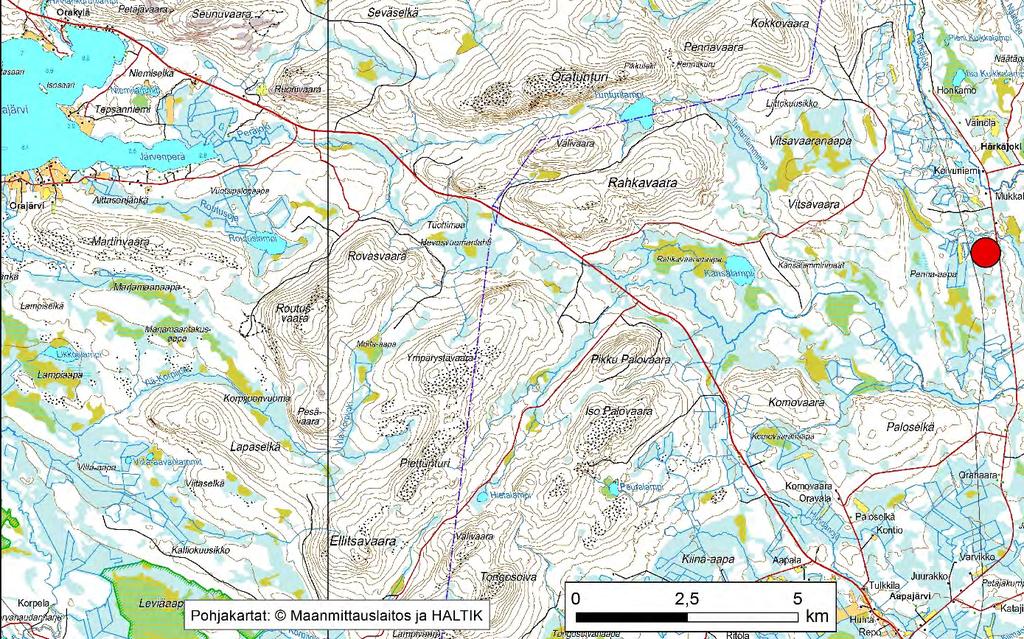

67 Liite 25.1 SADINKUUSIKOT, Pelkosenniemi Paikka: Sadinkuusikot Kivilaji: Gabro Kunta: Pelkosenniemi Väri: Tummanharmaa Kylä: Aapajärvi Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Suuntautumaton Korkeus: Z alin 180 m, Z ylin 185 m Maanomistus: Metsähallitus Mitat/pinta-ala: 120 m x 70 m/n. 1 ha Lähin asutus: Noin 700 m Havaintotunnus: VJKA KUVAUS Pieni kallioalue, paljastumat 3-6 m korkeita peitteisiä kumpuja, W-puolella osittain soistunutta maastoa. Suurjännitelinja noin 200 metrin päässä. Keskirakeinen, suuntautumaton gabro/-diabaasi. Risteäviä juonia, jotka myötäilevät rakosuuntia; kiilamainen rakoilu + mikrorakoilua. Kiven laatu vaihtelee: itäosa parempaa, länsiosa huonompaa? Yhteydet: Huonokuntoinen, maastoautolla ajettava metsäautotie vieressä, YT noin 400 m. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: A/III (keskiluja). Soveltuu raidesepeliksi: LA RB 14, M DE RB11, SI 20 Ohuthie: 1 kpl Mineraalikoostumus: Klinopyrokseeni 64.2 %, Plagioklaasi 23.8 %, Amfiboli (uraliitti) 10.4 % Opaakki 4 %, Biotiitti 1.2 %, Epidootti 0.4 %

68 Liite 25.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: VJKA VJKA Tilaaja Tulokset Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.38 WA 24 Kuulamylly: 12.8 A N 14 Los-Angeles -luku 20 LA 20 Litteyluku: 8 FI 10 Raidesepeli testaustulokset: Muotoarvo: 14 SI 20 Raidesepeli Los-Angeles -luku: 13 LA RB 14 Raidesepeli MicroDeval -luku: 10.1 M DE RB 11 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

69 Liite 26.1 RAHKAVAARA SW, Pelkosenniemi Paikka: Rahkavaara SW Kivilaji: Gabro Kunta: Pelkosenniemi Väri: Tumman harmaa, vihertävä Kylä: Aapajärvi Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Suuntautumaton Korkeus: Z alin 230 m, Z ylin 300 m Maanomistus: Metsähallitus Mitat/pinta-ala: 900 m x 400 m/n. 36 ha Lähin asutus: Yli 2 km Havaintotunnus: VJKA KUVAUS Laaja kallioalue (paljastumaryhmä) Rahkavaaran etelärinteessä. Rinteen alaosassa ei ole kallioita, mutta kylläkin samaa kiveä lohkareina. Rinne on melko jyrkkä ja hyvin lohkareikkoinen. Näyte on otettu lähellä tietä olevasta isosta lohkareesta. Tummanharmaa, pieni - keskirakeinen gabro. Lohkeaa helposti rakopintojen suuntaisesti; kiilamainen/laattamainen rakoilu. Risteäviä kapeita juonia rakopintojen suunnassa yleisesti, muuten homogeeninen. Yhteydet: Lähimmiltä kallioilta hyväkuntoiselle metsäautotielle noin 200 m, ST 416 (=E63 = E5) noin 1,2 km. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: A/III (keskiluja). Soveltuu raidesepeliksi: LA RB 12, M DE RB11, SI 20 Ohuthie: 1 kpl Mineraalikoostumus: Klinopyrokseeni 67.4 %, Plagioklaasi 22.8 %, Ortopyrokseeni 3.8 %, Opaakki 2.2 %, Sarvivälke 1.8 %

70 Liite 26.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: VJKA VJKA Tilaaja Tulokset Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.29 WA 24 Kuulamylly: 12.7 A N 14 Los-Angeles -luku 20 LA 20 Litteyluku: 11 FI 15 Raidesepeli testaustulokset: Muotoarvo: 14 SI 20 Raidesepeli Los-Angeles -luku: 11 LA RB 12 Raidesepeli MicroDeval -luku: 10.2 M DE RB 11 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

71 Liite 27.1 KOTIVAARA, Kemijärvi Paikka: Kotivaara Kivilaji: Graniitti Kunta: Kemijärvi Väri: Ruskehtavan punainen Kylä: Halosenranta Raekoko: Keski - karkearakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Suuntautumaton Korkeus: Z alin 185 m, Z ylin 215 m Maanomistus: Yksityinen Mitat/pinta-ala: 340 m x 100 m/n. 3,5 ha Lähin asutus: 450 m Havaintotunnus: RKV$ KUVAUS Laaja graniittikallio, jonka itärinteessä isohko vanha kivilouhimo. Kiveä on louhittu lähinnä alarinteesstä, mutta myös ylempänä rinteessä on louhinnan jälkiä. Kivi on louhittu kiilaamalla. Kallioalueen itäpuolella on useita sammaloituneita sivukivikasoja. Kiveä on tiettävästi louhittu mm. Kemijärven rautatiesiltaan. Rakoilu on lähinnä sekarakoilua, vaakarakoilu cm välein. Kiven väri on melko tavallinen eikä kovin kiinnostava. Vaaran länsi- ja pohjoisrinne on lähinnä lohkareikkoa, jossa yksittäisten lohkareiden koko on keskimäärin 0,5 1 m 3. Asutus lähellä (omakotitaloja). Vaaran laelta on näköyhteys Kemijärveen. Kiven eheys- ja rakoiluominaisuudet eivät riitä nykyaikaiseen rakennuskivituotantoon, mutta kiveä voitaisiin käyttää lähialueen ympäristörakentamiskohteissa tai sivukiviä täyttöihin tai murskeena. Kiven lujuusominaisuuksia ei ole tutkittu, mutta kivi on arvioitu massakiveksi. Yhteydet: Louhimon viereen, noin 50 metrin päähän, johtaa huonokuntoinen metsäautotie, YT noin 400 m. Vaaraan on tieyhteys myös luoteissuunnasta, jossa ei ole asutusta. TUTKIMUSTIEDOT Lujuustestit: Ei ole tehty. Lujuusarvio: massakivi (III/IV). Koelevyt 15 x 30 cm kiillotettu ja 10 x 30 cm lohkottu Ohuthie: 1 kpl Mineraalikoostumus: Kalimaasälpä 37 %, Plagioklaasi 33.6 %, Kvartsi 20.6 %, Biotiitti 4 % Muskoviitti 1.4 %, Opaakki 1.2 %, Epidootti 1.2 %, Titaniitti 0.8 %, Apatiitti, Kloriitti, Zirkoni, Klinopyrokseeni

73 Liite 28.1 PIIPPUNULKKI, Pelkosenniemi Paikka: Piippunulkki Kivilaji: Kiilleliuske Kunta: Pelkosenniemi Väri: Harmaa Kylä: Härkäjoki Raekoko: Pienirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Liuskeinen, täplikäs Korkeus: Z alin 230 m, Z ylin 270 m Maanomistus: Metsähallitus Mitat/pinta-ala: 250 m x 200 m/n. 5 ha Lähin asutus: Noin 600 m Havaintotunnus: VJKA KUVAUS Laajahko kallioalue Piippunulkin itärinteessä. Kalliot jyrkkäreunaisia, terassimaisia, rintaukset monin paikoin yli 5 m korkeita. Kallion pinnat laakeita ja tasaisia. Täplikäs, mutta muuten homogeeninen kiilleliuske. Ohuthieen perusteella äärimmäisen liuskettunut myloniittinen silmägneissi, missä täplät ovat kalimaasälpää. Kivi lohkeilee melko helposti laatoiksi. Liuskeisuus likimain vaakasuora. Yhteydet: Huonokuntoinen metsäautotie noin 400 m, YT noin 5 km. TUTKIMUSTIEDOT Lujuustestit: Koelevyt Ei ole tehty. Lujuusarvio: massakivi (III/>IV). Tehty lohkomiskokeita kiilatusta näytteestä Ikikivi Oy:ssä koneellisesti ja Ilomantsin Kivituote Oy:ssä käsityökaluilla. Tulokset epämääräiset (rapautunut pintakivi murenee). Vaatii lisäselvityksiä, kuten järeämpää näytteenottoa/koelouhintaa. 1 kpl Ohuthie: Mineraalikoostumus: Muskoviitti 51 %, Kvartsi 24.6 %, Kloriitti 14.2 % Kalimaasälpä 4 %, Epidootti 3.6 %, opaakki 2.6 %, Apatiitti, Zirkoni

74 Liite 28.2 Koneellisesti lohkottuja laattoja ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

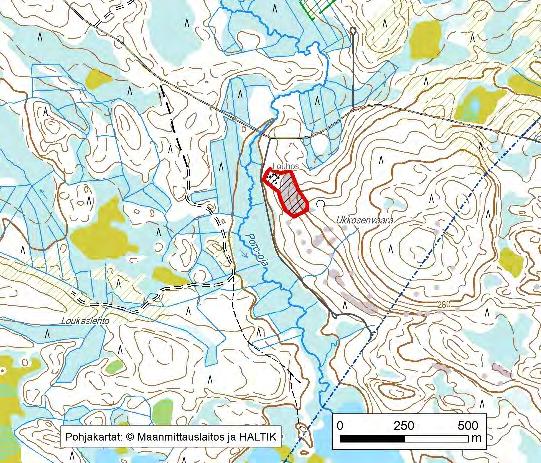

75 Liite 29.1 UKKOSENVAARA, Salla Paikka: Ukkosenvaara Kivilaji: Biotiitti-Sarvivälkegneissi Kunta: Salla Väri: Tumman harmaa Kylä: Paloperä Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Juovikas (suonigneissi) Korkeus: Z alin 245 m, Z ylin 275 m Maanomistus: Yksityinen Mitat/pinta-ala: 700 m x 110 m/n. 7 ha Lähin asutus: Yli 2 km Havaintotunnus: JPSA KUVAUS Laaja kallioalue Ukkosenvaaran länsirinteessä. Kallioalueen luoteisnurkassa kiviaineslouhos, jossa kivilajina tummanharmaa, poimuttunut biotiitti-sarvivälkegneissi (amfiboliitti), kvartsi-maasälpäsuhteiden perusteella kivilaji on kvartsidioriitti. Louhoksesta itään päin kivilaji muuttuu graniittisemmaksi suonigneissiksi, joka on väriltään punaharmaata ja sisältää pegmatiitti- ja kvartsijuonia. Louhoksen kivi ehkä keskilujaa (II/IV), graniittinen suonigneissi massakiveä. Jäljistä päätellen louhos ei ole ollut toiminnassa muutamaan vuoteen. Koska kivi on paikoitellen suht. ehyttä ja kuviollista, on koemielessä otettu rakennuskivinäyte, josta tehty koelevyt. Koelevyjen perusteella kiven ulkonäkö ei kuitenkaan ole kiinnostava eikä jatkotutkimuksiin ole tarvetta. Kivi sopii paitsi murskeeksi, myös ympäristörakentamiseen. Yhteydet: Hyväkuntoinen metsäautotie louhokselle, YT 9451 noin 2,5 km. TUTKIMUSTIEDOT Lujuustestit: Ei ole tehty. Lujuusarvio: keskiluja (II/IV; louhos) - massakivi (III/IV; E-osa). Koelevyt Kiillotettu 10 x 30 cm, lohkottu 10 x 20 cm Ohuthie: 1 kpl Mineraalikoostumus: Plagioklaasi 60.4 %, Sarvivälke 12.6 %, Biotiitti 12.4 %, Kvartsi 10 %, Kalimaasälpä 2 % Opaakki 1.6 %, Klinopyrokseeni 0.4 %, Apatiitti 0.2 %, Titaniitti 0.2 %, Karbonaatti

77 Liite 30.1 VESIKONMÄNNIKKÖ, Savukoski Paikka: Vesikonmännikkö Kivilaji: Stauroliitti-kiilleliuske Kunta: Savukoski Väri: Hopeanharmaa, kimalteleva Kylä: Tanhua Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Liuskeinen, pienoispoimuttunut Korkeus: Z alin 220 m, Z ylin 240 m Maanomistus: Metsähallitus Mitat/pinta-ala: 500 m x 150 m/n. 7 ha Lähin asutus: Yli 2 km Havaintotunnus: JPSA KUVAUS Paljastumaryhmä metsäautotien läheisyydessä, maasto helppokulkuista mäntymetsää. Voimakkaasti liuskettunutta kiilleliusketta, jossa stauroliittiporfyroblasteja. Ei lohkea laattamaisesti vaan murtuu. Lohkopinnoilla voimakas kiilteestä johtuva kimaltelu. Kivessä on heikko pienoispoimutus. Kivi on varsin ehyttä ja rakoilu suorakulmaista. Blokkikoko on tyypillisesti luokkaa 2 x 3 x 0,5 m, suurimmillaan 4 x 5 x 1m. Liuskeisuus on melko vaaka (30 astetta).. Kallion pinta on lohkoutunut keskimäärin 0,3-0,5 m paksuiksi, laattamaisiksi kappaleiksi. Lähimmät isot kalliot noin 200 metrin päässä tiestä, mutta kalliota on näkyvissä myös mm. metsäautotien ojassa. Mielenkiintoinen kohde, kiveä voi jalostaa sahattuna ja edelleen eri tavoin pintakäsiteltynä. Yhteydet: Hyväkuntoinen metsäautotie m, ST 967 (Sodankylä - Tanhua) noin 6,5 km. TUTKIMUSTIEDOT Lujuustestit: Ei ole tehty. Lujuusarvio: >III/>IV (massakivi) Koelevyt Kiillotettu 15 x 30 cm, lohkottu 15 x 30 cm, mattahiottu 15 x 30 cm, timanttiharjattu 15 x 30 cm Ohuthie: 1 kpl Mineraalikoostumus: Kvartsi 29.6 %, Plagioklaasi 28.6 %, Muskoviitti 19.8 %, Biotiitti 8.2 %, Stauroliitti 7.6 % Opaakki 3.8 %, Kloriitti 1.6 %, Titaniitti 0.4 %, Zirkoni 0.2 %, Rutiili 0.2 %

78 Liite 30.2 KIILLOTETTU ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

79 Liite 27.3 MATTAHIOTTU TIMANTTIHARJATTU

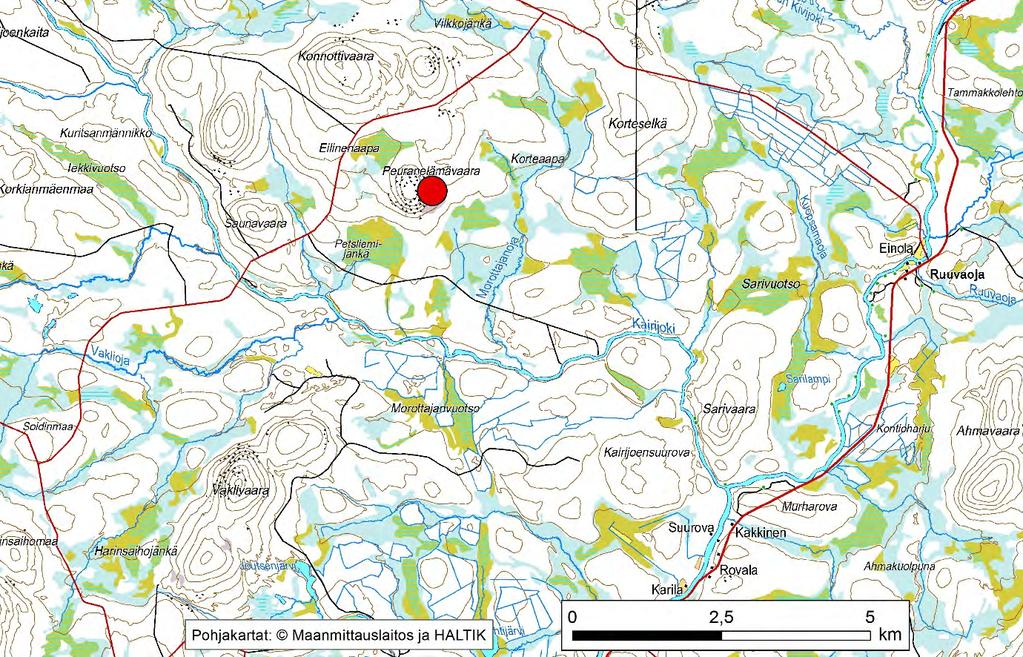

80 Liite 31.1 PEURANELÄMÄVAARA, Savukoski Paikka: Peuranelämävaara Kivilaji: Graniitti Kunta: Savukoski Väri: Harmaa, heikosti punertava Kylä: Ruuvaoja Raekoko: Keski-karkearakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Tasarakeinen, suuntautumaton Korkeus: Z alin 233 m, Z ylin 275 m Maanomistus: Metsähallitus Mitat/pinta-ala: 800 m x 400 m/n. 30 ha Lähin asutus: Yli 2 km Havaintotunnus: VJKA KUVAUS Loivapiirteinen, terassimaisesti porrastunut kallio Peuranelämävaaran itärinteessä, rinteen yäosa lähinnä rakkaa. Vaalea, heikosti punertava ja suuntautumaton graniitti. Joitakin yksittäisiä pegmatiittijuonia, muuten homogeeninen. Max blokkikoko 3 x 3 x0,5 m. Säännöllinen rakoilu, raot paikoin kaartuvia. Väri vaalea, ei kovin kiinnostava. Kivi soveltuu ympäristörakentamiseen, mutta tieyhteydet ovat huonot. Yhteydet: Kulku pohjoisesta päin pitkin metsäuraa, jolle kalliolta matkaa noin 200 m. Maastoautolla pääsee noin 600 metrin päähän kalliosta. Hyväkuntoinen metsäautotie noin 2,2 km päässä. TUTKIMUSTIEDOT Lujuustestit: Ei ole tehty. Lujuusarvio: III/>IV (massakivi) Koelevyt Kiillotettu 15 x 30 cm, lohkottu 15 x 30 cm Ohuthie: 1 kpl Mineraalikoostumus: Plagioklaasi 38.8 %, Kalimaasälpä 29 %, Kvartsi 26.6 % Biotiitti 2.6 %, Muskoviitti 2.4 %, Epidootti 0.4 %, Kloriitti 0.2 % Zirkoni, Apatiitti, Opaakki

82 Liite 32.1 KOIVULEHTO, Savukoski Paikka: Koivulehto Kivilaji: Stauroliitti-kyaniitti-kiilleliuske Kunta: Savukoski Väri: Harmaa Kylä: Kiurujärvi Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Liuskeinen, porfyroblastinen Korkeus: Z alin 235 m, Z ylin 260 m Maanomistus: Metsähallitus/yksityinen Mitat/pinta-ala: 620 m x 340 m/n. 20 ha Lähin asutus: Noin 500 m Havaintotunnus: JJTE KUVAUS Lohkareikkoa + kallionnokkia Laukkuvaaran koillisrinteessä. Liuskettunut, täpläinen kivi, jossa yleisesti 1-20 mm porfyroblasteina kyaniittia ja myös jonkin verran staruroliittia. Raekoko vaihtelee keskirakeisesta hienorakeiseen. Paikoin loivasti poimuttunutta. Voimakkaan liuskeisuuden takia lohkeaa paksuhkoiksi laatoiksi, mutta ei ehkä tarpeeksi hyvin. Huono lohkeavuus johtunee siitä, että liuskeisuus ja haamumaisesti näkyvä kerroksellisuus eivät yhdy. Kiven harmaa väri (laattana) ei ole kovin kiinnostava. Havaintoalueen itäosa on Metsähallituksen maata, länsiosa on yksityismaata. Kivellä voisi olla käyttöä esim. lähialueiden matkailurakentamisessa. Yhteydet: Alueelle menee huonokuntoinen, mönkijällä ajettava metsäura, jota pitkin ST 967:lle m. Rinne on paikoin vaikeakulkuinen metsäaurausten vuoksi. TUTKIMUSTIEDOT Lujuustestit: Ei ole tehty. Lujuusarvio: III/>IV (massakivi) Koelevyt Tehty lohkomiskokeita kiilatuista näytteistä Ikikivi Oy:ssä koneellisesti ja Ilomantsin Kivituote Oy:ssä käsityökaluilla. Ohuthie: 1 kpl Mineraalikoostumus: Kyaniitti 26.6 %, Kvartsi 23.4 %, Muskoviitti 18 %, Kloriitti 13.4 %, Plagioklaasi 7.4 %, Stauroliitti 6.6 %, Opaakki 4.6 %, Biotiitti, Apatiitti

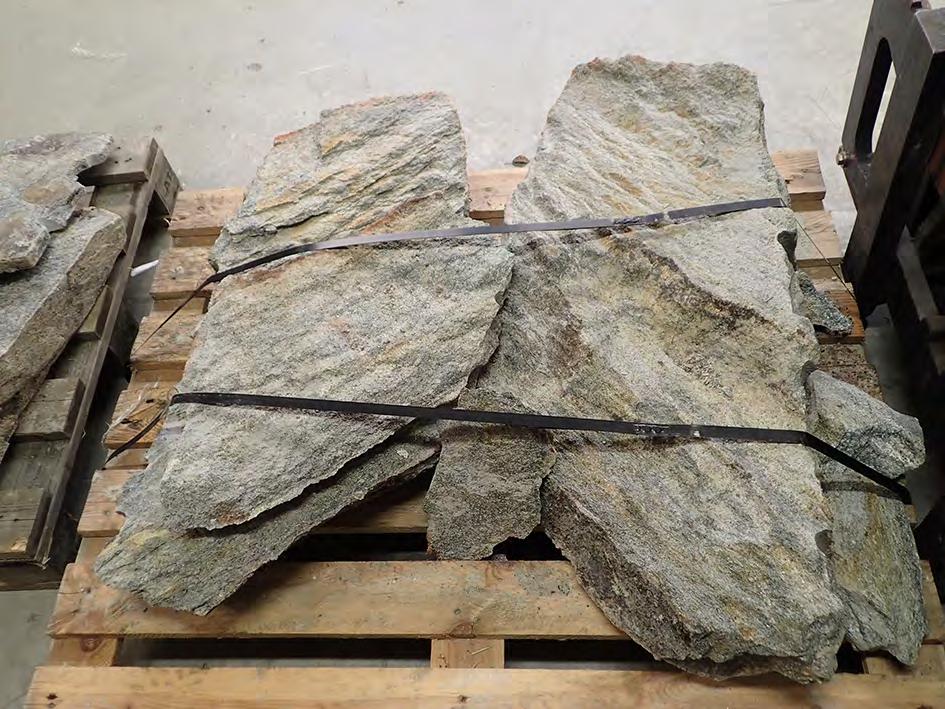

83 Liite 32.2 Koneellissti lohkottuja laattoja ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti
