1 GEOLOGIAN TUTKIMUSKESKUS Länsi-Suomen Yksikkö Kokkola 109/ L/72/42/2013 Pohjois-Pohjanmaan POSKI vaihe 2 Kalliokiviainesraportti Heidi Laxström Dno. L/72/42/2013 Hakemusnumero Projektikoodi A32451

2 GEOLOGIAN TUTKIMUSKESKUS GEOLOGIAN TUTKIMUSKESKUS KUVAILULEHTI / L/72/42/2013 Tekijät Heidi Laxström Raportin laji Tutkimusraportti Toimeksiantaja Geologian tutkimuskeskus Raportin nimi Pohjois-Pohjanmaan POSKI vaihe 2 Kalliokiviainesraportti Tiivistelmä Pohjaveden suojelun- ja kiviaineshuollon yhteensovittaminen eli POSKI-projekti on vuonna 1994 alkanut valtakunnallinen tutkimus- ja kehittämishanke, joka on toteutettu maakunnallisina erillishankkeina. Projektissa kootaan ja yhdistetään olemassa olevaa tietoa ja uutta aineistoa pohjavedestä, maa-aineksen otosta ja tulevista kiviainestarpeista, vesihuollosta ja erilaisista suojelukohteista. Pohjois-Pohjanmaan POSKI-projekti toteutetaan vaiheittain. Tämä PP-POSKI vaihe 2 toteutettiin vuosina ja tutkimukset kohdistuvat Raahen, Pyhäjoen, Siikajoen, Merijärven, Oulaisten, Kärsämäen, Haapaveden, Siikalatvan ja Pyhännän kuntien alueelle. Tässä raportissa esitellään alueen potentiaaliset kalliokiviaineskohteet. Kalliokiviaineskohteita on tällä alueella kartoitettu vuodesta 1990 ja tähän raporttiin on koottu kaikki olemassa olevat tulokset sekä tämän projektin aikana tehdyt maastotarkastukset. Tämän projektin aikana tehtiin 52 uutta kalliokiviaineshavaintoa sekä neljä kiviainestestiä. Asiasanat kohde, menetelmät jne.) Poski-projekti, kalliokiviaines, kiviainestesti Maantieteellinen alue maa, lääni, kunta, kylä, esiintymä) Suomi, Pohjois-Pohjanmaan maakunta, Raahe, Pyhäjoki, Merijärvi, Oulainen, Haapavesi, Siikajoki, Siikalatva, Pyhäntä, Kärsämäki Karttalehdet Q422, Q424, R413, R414 Muut tiedot Arkistosarjan nimi Arkistotunnus Kokonaissivumäärä 25 Kieli Suomi Hinta Julkisuus Julkinen Yksikkö ja vastuualue Länsi-Suomen yksikkö, VA 323, Allekirjoitus/nimen selvennys Hanketunnus Allekirjoitus/nimen selvennys Heidi Laxström

3 GEOLOGIAN TUTKIMUSKESKUS Sisällysluettelo Kuvailulehti 1 JOHDANTO Rahoitus, organisaatio, aikataulu 1 2 TUTKIMUKSET Valmisteleva työ Maastotyöt Näytteenotto ja kiviainestestit 3 3 TULOKSET Kalliokiviainesten luokittelu Testitulokset 7 4 KALLIOKIVIAINESKOHTEIDEN ESITTELY Haapavesi Kärsämäki Merijärvi Oulainen Pyhäjoki Pyhäntä Raahe Siikajoki Siikalatva 22 5 YHTEENVETO 24 6 AINEISTON ARKISTOINTI JA SÄILYTYS 24 7 LÄHDELUETTELO 25

4 GEOLOGIAN TUTKIMUSKESKUS JOHDANTO Pohjaveden suojelun- ja kiviaineshuollon yhteensovittaminen eli POSKI-projekti on vuonna 1994 alkanut valtakunnallinen tutkimus- ja kehittämishanke, joka on toteutettu maakunnallisina erillishankkeina. Projektissa kootaan ja yhdistetään olemassa olevaa tietoa ja uutta aineistoa pohjavedestä, maa-aineksen otosta ja tulevista kiviainestarpeista, vesihuollosta ja erilaisista suojelukohteista. Tässä raportissa listataan alueen potentiaaliset kalliokiviaineskohteet. Rakentaminen ja liikenneväylät tarvitsevat maa-aineksia. Lisääntyvällä kalliokiviainesten käytöllä säästetään soravaroja ja suojellaan alueellisesti tai pakallisesti tärkeitä pohjavesialueita. Maa-aineksia käytetään vuosittain noin 80 miljoonaa tonnia josta puolet murskataan kalliosta. Valtakunnallisesti kalliosta saatava kiviainesten osuus on maa-ainesten kokonaiskulutuksesta kasvamassa. Korkeiden kuljetuskustannusten vuoksi ja ympäristöä säästäen pyritään maa-aineksia tuottamaan mahdollisemman lähellä käyttökohdetta. Projektin tavoitteena on tuottaa yleissuunnitelma, jossa kallioperämuodostumat luokitellaan POSKIluokituksen mukaisesti kiviainestenottoon parhaiten soveltuviksi alueiksi. Projektin tarkoituksena on turvata hyvän ja laadukkaan kalliokiviaineksen saanti yhdyskuntarakentamiseen, sekä osoittaa kalliokiviaineksen ottoon pitkällä aikavälillä soveltuvat alueet. 1.1 Rahoitus, organisaatio, aikataulu Projekti rahoitetaan pääosin Euroopan aluekehitysrahaston varoilla EAKR) ja rahoittajaviranomaisena toimii Pohjois-Pohjanmaan elinkeino-, liikenne- ja ympäristökeskus ELY). Lisäksi projektia ovat rahoittaneet alueen kunnat, kiviainesyritykset, Suomen ympäristökeskus sekä Geologian tutkimuskeskus GTK). Projektin toteuttajana toimii Pohjois-Pohjanmaan liitto ja osatoteuttajana Geologian tutkimuskeskus sekä Suomen Ympäristökeskus. Projektipäällikkönä toimii Pohjois-Pohjanmaan liitosta Helena Viksted. Pohjois-Pohjanmaan POSKI-projekti PP-POSKI) toteutetaan vaiheittain vuosien aikana. PP- POSKI vaihe 1 toteutettiin Tämä kyseinen projekti, PP-POSKI 2, valmistuu vuosien aikana. Viimeinen vaihe, PP-POSKI 3, toivotaan toteutuvan vuosien aikana. Tähän PP- POSKI 2-hankkeen alueeseen kuuluvat Raahen, Pyhäjoen, Siikajoen, Merijärven, Oulaisten, Kärsämäen, Siikalatvan, Haapaveden sekä Pyhännän kuntien alueet. Osa Siikajokea ja Siikalatvaa tutkittiin jo osana ensimmäistä vaihetta.

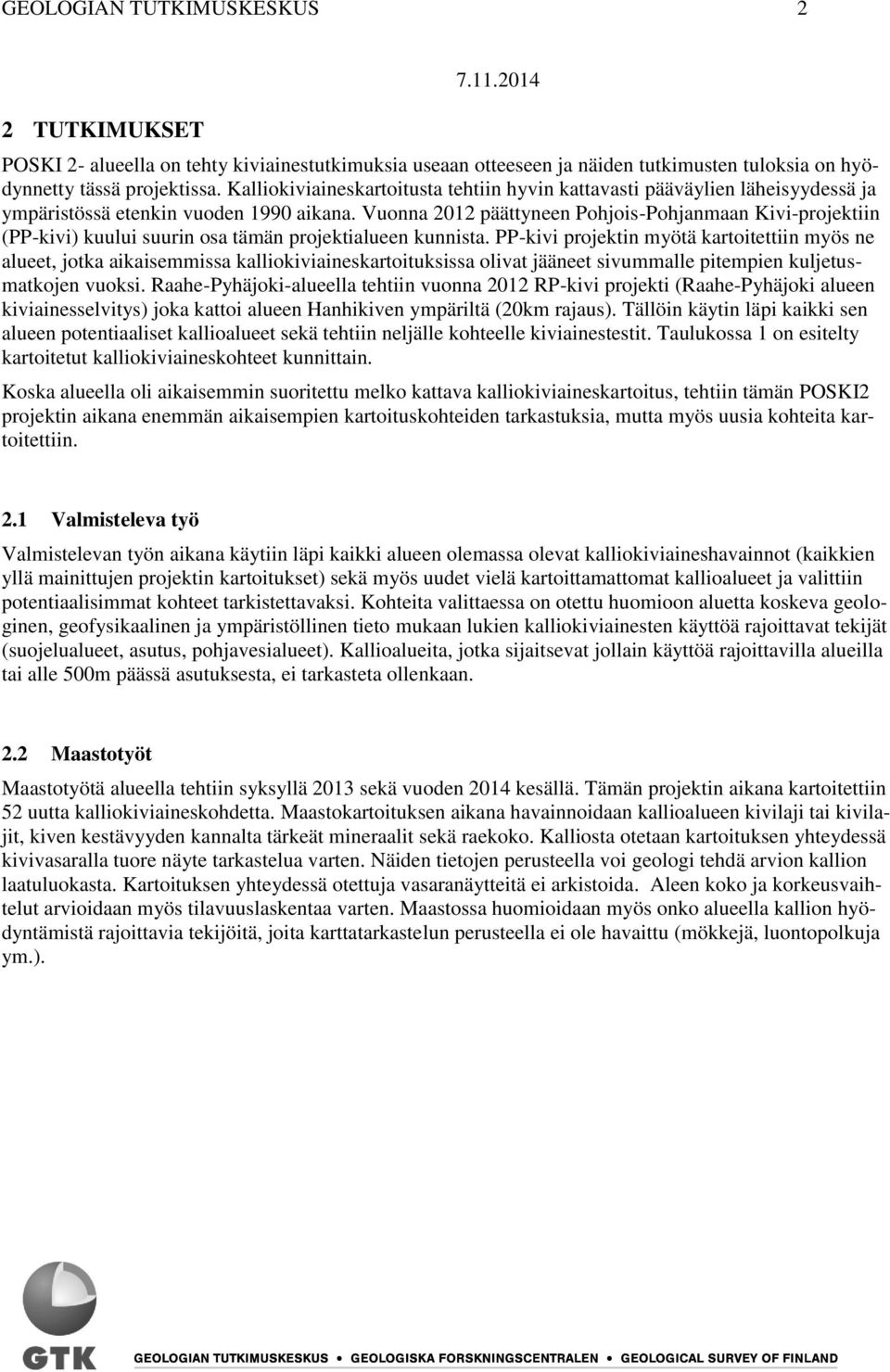

5 GEOLOGIAN TUTKIMUSKESKUS 2 2 TUTKIMUKSET POSKI 2- alueella on tehty kiviainestutkimuksia useaan otteeseen ja näiden tutkimusten tuloksia on hyödynnetty tässä projektissa. Kalliokiviaineskartoitusta tehtiin hyvin kattavasti pääväylien läheisyydessä ja ympäristössä etenkin vuoden 1990 aikana. Vuonna 2012 päättyneen Pohjois-Pohjanmaan Kivi-projektiin PP-kivi) kuului suurin osa tämän projektialueen kunnista. PP-kivi projektin myötä kartoitettiin myös ne alueet, jotka aikaisemmissa kalliokiviaineskartoituksissa olivat jääneet sivummalle pitempien kuljetusmatkojen vuoksi. Raahe-Pyhäjoki-alueella tehtiin vuonna 2012 RP-kivi projekti Raahe-Pyhäjoki alueen kiviainesselvitys) joka kattoi alueen Hanhikiven ympäriltä 20km rajaus). Tällöin käytin läpi kaikki sen alueen potentiaaliset kallioalueet sekä tehtiin neljälle kohteelle kiviainestestit. Taulukossa 1 on esitelty kartoitetut kalliokiviaineskohteet kunnittain. Koska alueella oli aikaisemmin suoritettu melko kattava kalliokiviaineskartoitus, tehtiin tämän POSKI2 projektin aikana enemmän aikaisempien kartoituskohteiden tarkastuksia, mutta myös uusia kohteita kartoitettiin. 2.1 Valmisteleva työ Valmistelevan työn aikana käytiin läpi kaikki alueen olemassa olevat kalliokiviaineshavainnot kaikkien yllä mainittujen projektin kartoitukset) sekä myös uudet vielä kartoittamattomat kallioalueet ja valittiin potentiaalisimmat kohteet tarkistettavaksi. Kohteita valittaessa on otettu huomioon aluetta koskeva geologinen, geofysikaalinen ja ympäristöllinen tieto mukaan lukien kalliokiviainesten käyttöä rajoittavat tekijät suojelualueet, asutus, pohjavesialueet). Kallioalueita, jotka sijaitsevat jollain käyttöä rajoittavilla alueilla tai alle 500m päässä asutuksesta, ei tarkasteta ollenkaan. 2.2 Maastotyöt Maastotyötä alueella tehtiin syksyllä 2013 sekä vuoden 2014 kesällä. Tämän projektin aikana kartoitettiin 52 uutta kalliokiviaineskohdetta. Maastokartoituksen aikana havainnoidaan kallioalueen kivilaji tai kivilajit, kiven kestävyyden kannalta tärkeät mineraalit sekä raekoko. Kalliosta otetaan kartoituksen yhteydessä kivivasaralla tuore näyte tarkastelua varten. Näiden tietojen perusteella voi geologi tehdä arvion kallion laatuluokasta. Kartoituksen yhteydessä otettuja vasaranäytteitä ei arkistoida. Aleen koko ja korkeusvaihtelut arvioidaan myös tilavuuslaskentaa varten. Maastossa huomioidaan myös onko alueella kallion hyödyntämistä rajoittavia tekijöitä, joita karttatarkastelun perusteella ei ole havaittu mökkejä, luontopolkuja ym.).

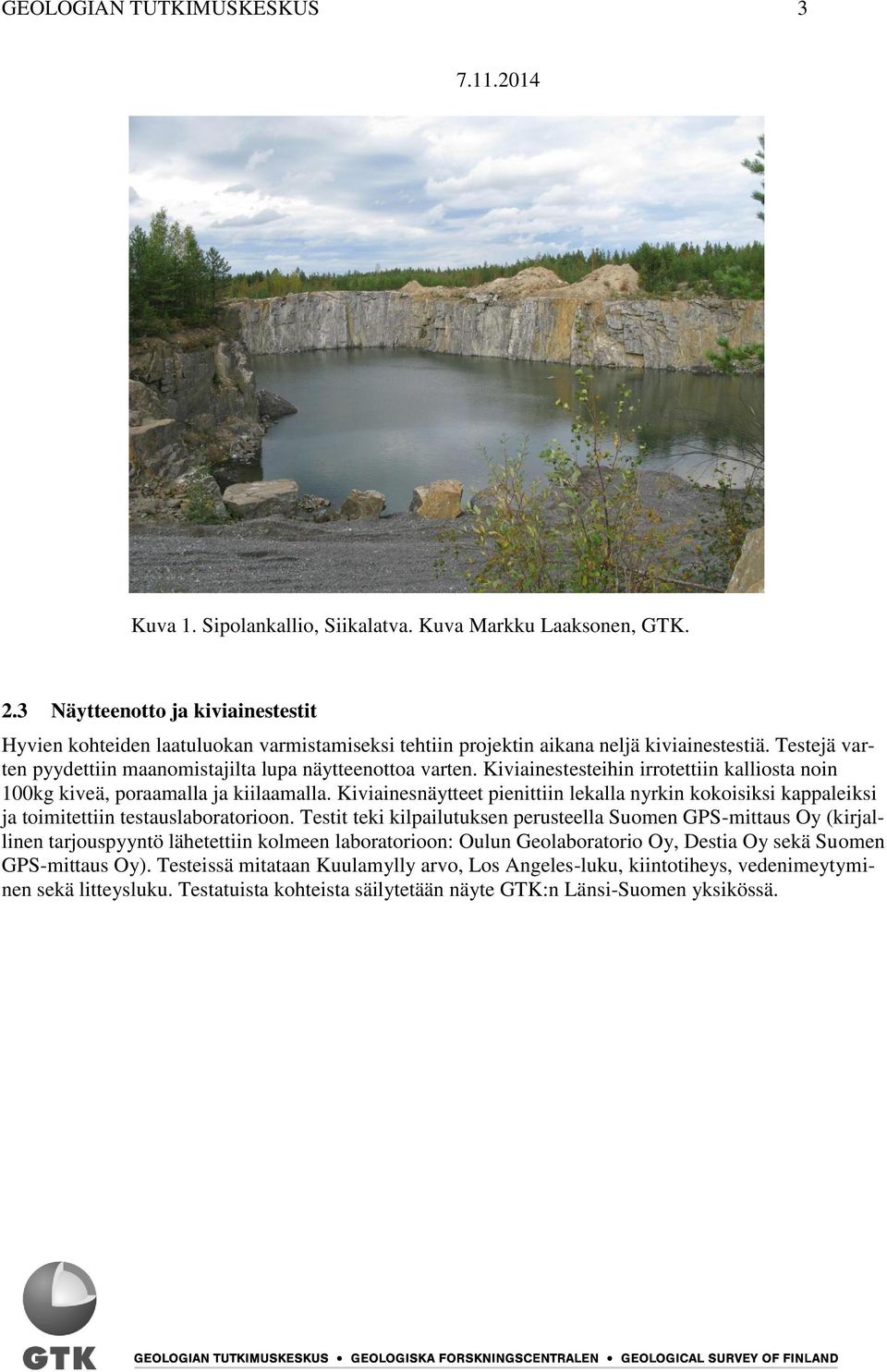

6 GEOLOGIAN TUTKIMUSKESKUS Kuva 1. Sipolankallio, Siikalatva. Kuva Markku Laaksonen, GTK. 2.3 Näytteenotto ja kiviainestestit Hyvien kohteiden laatuluokan varmistamiseksi tehtiin projektin aikana neljä kiviainestestiä. Testejä varten pyydettiin maanomistajilta lupa näytteenottoa varten. Kiviainestesteihin irrotettiin kalliosta noin 100kg kiveä, poraamalla ja kiilaamalla. Kiviainesnäytteet pienittiin lekalla nyrkin kokoisiksi kappaleiksi ja toimitettiin testauslaboratorioon. Testit teki kilpailutuksen perusteella Suomen GPS-mittaus Oy kirjallinen tarjouspyyntö lähetettiin kolmeen laboratorioon: Oulun Geolaboratorio Oy, Destia Oy sekä Suomen GPS-mittaus Oy). Testeissä mitataan Kuulamylly arvo, Los Angeles-luku, kiintotiheys, vedenimeytyminen sekä litteysluku. Testatuista kohteista säilytetään näyte GTK:n Länsi-Suomen yksikössä.

7 GEOLOGIAN TUTKIMUSKESKUS Kuva 2. Näytteenottoa. Kuva: Jari Väätäinen, GTK

8 GEOLOGIAN TUTKIMUSKESKUS 5 3 TULOKSET Alueella on tehty kalliokiviainestutkimuksia useaan otteeseen ja tähän raporttiin on käytetty kartoitus- ja testituloksia kaikista näistä projekteista. Uusia tuloksia on projektin aikana kertynyt 52 kallioalueen verran. Tähän raporttiin on sisällytetty 381 kohteen tiedot ja kartoitustulokset kuva 3 ja taulukko 1). Oulaisten-Pyhäjoen alueilta löytyy projektialueen parhaat kalliokiviainekset. Tällä alueella on myös eniten kohteita maastotarkastettu johtuen kallioalueiden runsaudesta. Projekti alueen keskiosa on hyvin peitteistä ja kalliopaljastumia on sen vuoksi hyvin vähän. Olemassa olevien tietojen tarkastelussa on pyritty huomioimaan uudet kiviainesten hyödyntämistä estävät seikat kuten uusi asutus, uudet suojelualueet ym. Osa aikaisemmin kartoitetuista kalliokiviaineskohteista on siksi karsittu pois tästä raportista. Kustannussyistä kaikille kohteille ei voitu tehdä uutta maastotarkastusta eikä kaikkia kohteita ole luontotarkastettu. Sen vuoksi tämän raportin tuloksissa voi edelleen esiintyä kallioalueita, jotka eivät sovellu kiviainesottoon esimerkiksi kartasta puuttuvan asutuksen tai uusien suojelualueiden vuoksi). Kuva 3. Projektialueen kaikki 381 kalliokiviaineskohteet.

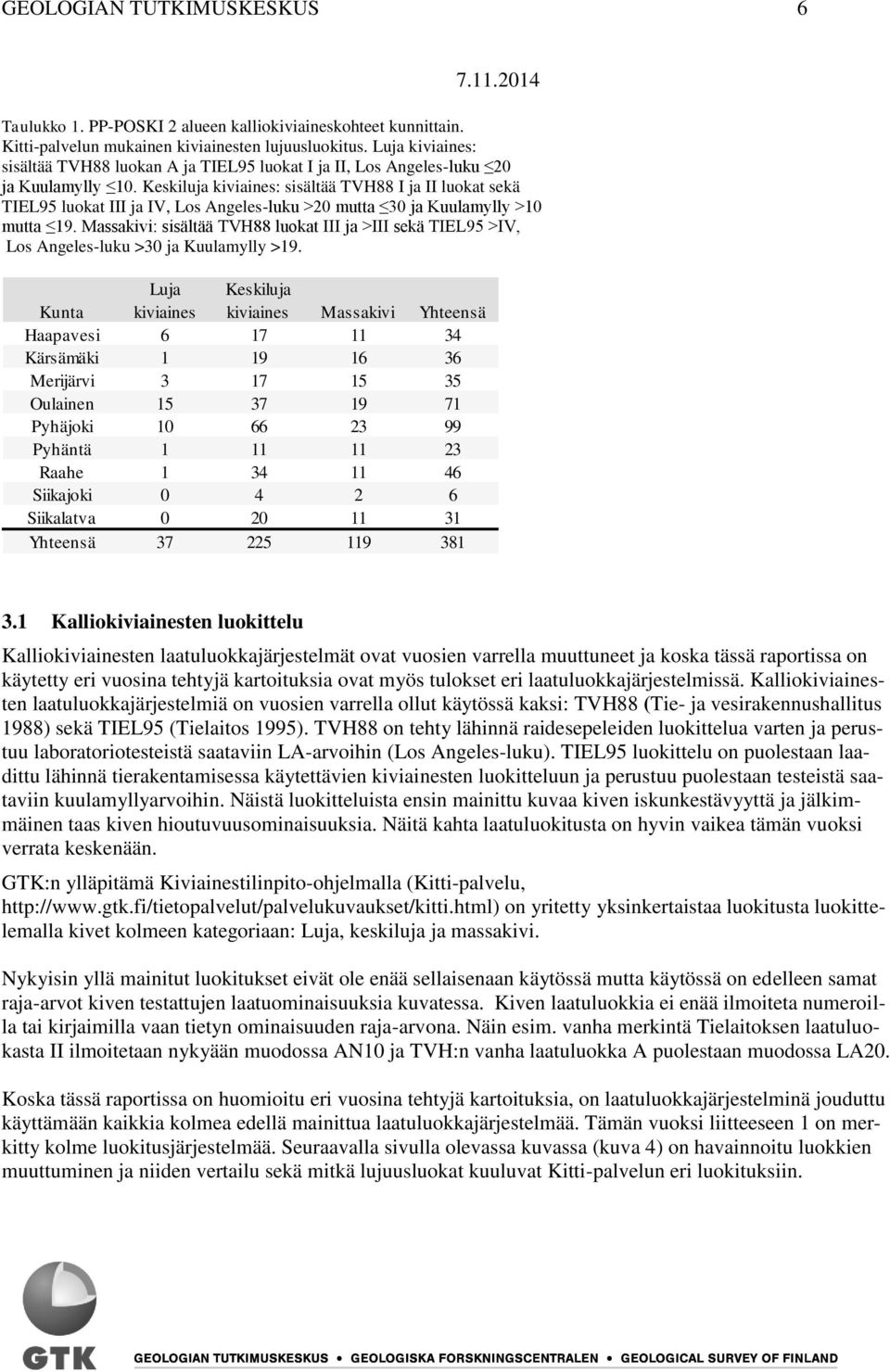

9 GEOLOGIAN TUTKIMUSKESKUS Taulukko 1. PP-POSKI 2 alueen kalliokiviaineskohteet kunnittain. Kitti-palvelun mukainen kiviainesten lujuusluokitus. Luja kiviaines: sisältää TVH88 luokan A ja TIEL95 luokat I ja II, Los Angeles-luku 20 ja Kuulamylly 10. Keskiluja kiviaines: sisältää TVH88 I ja II luokat sekä TIEL95 luokat III ja IV, Los Angeles-luku >20 mutta 30 ja Kuulamylly >10 mutta 19. Massakivi: sisältää TVH88 luokat III ja >III sekä TIEL95 >IV, Los Angeles-luku >30 ja Kuulamylly >19. Luja Keskiluja Kunta kiviaines kiviaines Massakivi Yhteensä Haapavesi Kärsämäki Merijärvi Oulainen Pyhäjoki Pyhäntä Raahe Siikajoki Siikalatva Yhteensä Kalliokiviainesten luokittelu Kalliokiviainesten laatuluokkajärjestelmät ovat vuosien varrella muuttuneet ja koska tässä raportissa on käytetty eri vuosina tehtyjä kartoituksia ovat myös tulokset eri laatuluokkajärjestelmissä. Kalliokiviainesten laatuluokkajärjestelmiä on vuosien varrella ollut käytössä kaksi: TVH88 Tie- ja vesirakennushallitus 1988) sekä TIEL95 Tielaitos 1995). TVH88 on tehty lähinnä raidesepeleiden luokittelua varten ja perustuu laboratoriotesteistä saataviin LA-arvoihin Los Angeles-luku). TIEL95 luokittelu on puolestaan laadittu lähinnä tierakentamisessa käytettävien kiviainesten luokitteluun ja perustuu puolestaan testeistä saataviin kuulamyllyarvoihin. Näistä luokitteluista ensin mainittu kuvaa kiven iskunkestävyyttä ja jälkimmäinen taas kiven hioutuvuusominaisuuksia. Näitä kahta laatuluokitusta on hyvin vaikea tämän vuoksi verrata keskenään. GTK:n ylläpitämä Kiviainestilinpito-ohjelmalla Kitti-palvelu, on yritetty yksinkertaistaa luokitusta luokittelemalla kivet kolmeen kategoriaan: Luja, keskiluja ja massakivi. Nykyisin yllä mainitut luokitukset eivät ole enää sellaisenaan käytössä mutta käytössä on edelleen samat raja-arvot kiven testattujen laatuominaisuuksia kuvatessa. Kiven laatuluokkia ei enää ilmoiteta numeroilla tai kirjaimilla vaan tietyn ominaisuuden raja-arvona. Näin esim. vanha merkintä Tielaitoksen laatuluokasta II ilmoitetaan nykyään muodossa AN10 ja TVH:n vanha laatuluokka A puolestaan muodossa LA20. Koska tässä raportissa on huomioitu eri vuosina tehtyjä kartoituksia, on laatuluokkajärjestelminä jouduttu käyttämään kaikkia kolmea edellä mainittua laatuluokkajärjestelmää. Tämän vuoksi liitteeseen 1 on merkitty kolme luokitusjärjestelmää. Seuraavalla sivulla olevassa kuvassa kuva 4) on havainnoitu luokkien muuttuminen ja niiden vertailu sekä mitkä lujuusluokat kuuluvat Kitti-palvelun eri luokituksiin.

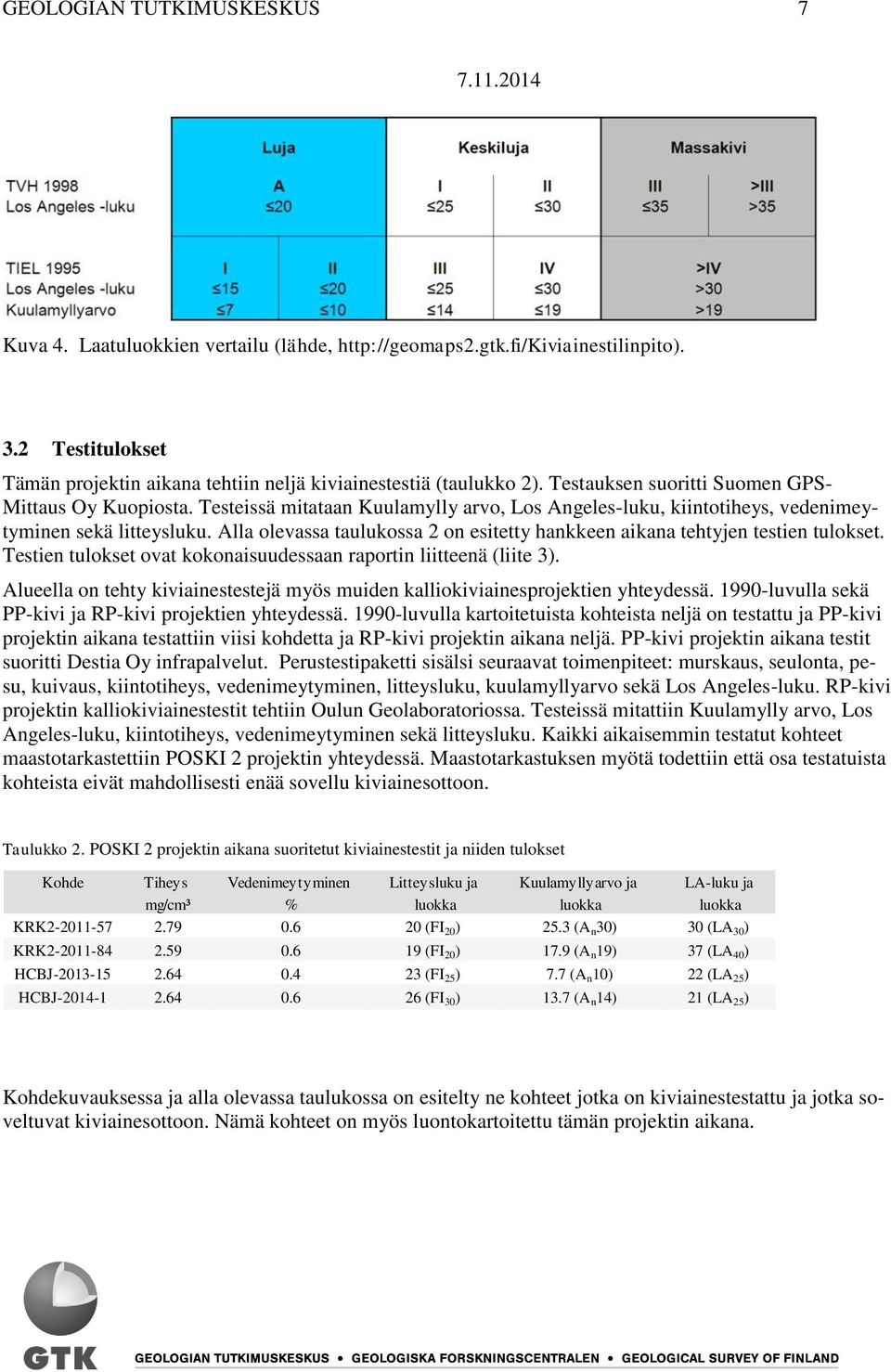

10 GEOLOGIAN TUTKIMUSKESKUS Kuva 4. Laatuluokkien vertailu lähde, Testitulokset Tämän projektin aikana tehtiin neljä kiviainestestiä taulukko 2). Testauksen suoritti Suomen GPS- Mittaus Oy Kuopiosta. Testeissä mitataan Kuulamylly arvo, Los Angeles-luku, kiintotiheys, vedenimeytyminen sekä litteysluku. Alla olevassa taulukossa 2 on esitetty hankkeen aikana tehtyjen testien tulokset. Testien tulokset ovat kokonaisuudessaan raportin liitteenä liite 3). Alueella on tehty kiviainestestejä myös muiden kalliokiviainesprojektien yhteydessä luvulla sekä PP-kivi ja RP-kivi projektien yhteydessä luvulla kartoitetuista kohteista neljä on testattu ja PP-kivi projektin aikana testattiin viisi kohdetta ja RP-kivi projektin aikana neljä. PP-kivi projektin aikana testit suoritti Destia Oy infrapalvelut. Perustestipaketti sisälsi seuraavat toimenpiteet: murskaus, seulonta, pesu, kuivaus, kiintotiheys, vedenimeytyminen, litteysluku, kuulamyllyarvo sekä Los Angeles-luku. RP-kivi projektin kalliokiviainestestit tehtiin Oulun Geolaboratoriossa. Testeissä mitattiin Kuulamylly arvo, Los Angeles-luku, kiintotiheys, vedenimeytyminen sekä litteysluku. Kaikki aikaisemmin testatut kohteet maastotarkastettiin POSKI 2 projektin yhteydessä. Maastotarkastuksen myötä todettiin että osa testatuista kohteista eivät mahdollisesti enää sovellu kiviainesottoon. Taulukko 2. POSKI 2 projektin aikana suoritetut kiviainestestit ja niiden tulokset Kohde Tiheys Vedenimeytyminen Litteysluku ja Kuulamyllyarvo ja LA-luku ja mg/cm³ % luokka luokka luokka KRK FI 20 ) 25.3 A n 30) 30 LA 30 ) KRK FI 20 ) 17.9 A n 19) 37 LA 40 ) HCBJ FI 25 ) 7.7 A n 10) 22 LA 25 ) HCBJ FI 30 ) 13.7 A n 14) 21 LA 25 ) Kohdekuvauksessa ja alla olevassa taulukossa on esitelty ne kohteet jotka on kiviainestestattu ja jotka soveltuvat kiviainesottoon. Nämä kohteet on myös luontokartoitettu tämän projektin aikana.

11 GEOLOGIAN TUTKIMUSKESKUS Taulukko 3. Kohde esittelyssä olevien kohteiden lujuusluokitus. Kunta Kohde Testattu TVH88 Testattu TIEL95 Kitti-luokitus SSG$ Raahe Vaivankallio I Keskiluja HCBJ Raahe Haarakangas III Keskiluja LETU Pyhäjoki Korkiakallio II Luja KRK Pyhäjoki Palokangas P III-IV Keskiluja KRK Pyhäjoki Laukansalmi II Luja KRK Pyhäjoki Kettukaarat II-III Luja-Keskiluja HMM$ Pyhäjoki Liisanlampi S A Luja SSG$ Pyhäjoki Pohjankylä I Keskiluja KRK Haapavesi Honkastenkangas II Luja HCBJ Merijärvi Marjaräme II-III Luja-Keskiluja KRK Siikalatva Ristisenkankaat IV Keskiluja KRK Kärsämäki Hopsinmäki IV Keskiluja

12 GEOLOGIAN TUTKIMUSKESKUS KALLIOKIVIAINESKOHTEIDEN ESITTELY Seuraavaksi esitellään yhteenveto alueen kalliokivikartoituksista kunnittain sekä taulukossa 3 olevat kalliokiviaineskohteet. Esiteltävät kohteet ovat sellaisia, joista on tehty asianmukaiset kiviainestestit ja todettu hyviksi kiviaineskohteiksi. Jokaisesta kohteesta on kuvaus ja kohdekartta. Nämä kohteet on myös luontoinventoitu tämän projektin yhteydessä. Muiden kohteiden tärkeimmät tiedot löytyvät liitteestä 1 sekä julkisesta Kitti-palvelusta. Kitti-palvelussa esitellään kaikki alueella tähän mennessä kartoitetut kohteet, myös sellaiset, jotka eivät enää sovellu kiviaineskäyttöön esim. uuden asutuksen tai suojelualueen takia). Kohteiden esitetyt massamäärät ovat ainoastaan suuntaa antavia ja perustuvat kartoittajan arvioon tai ovat tallennusohjelman laskemia. Kuva 5. Kalliokiviaineskohteiden sijainti.

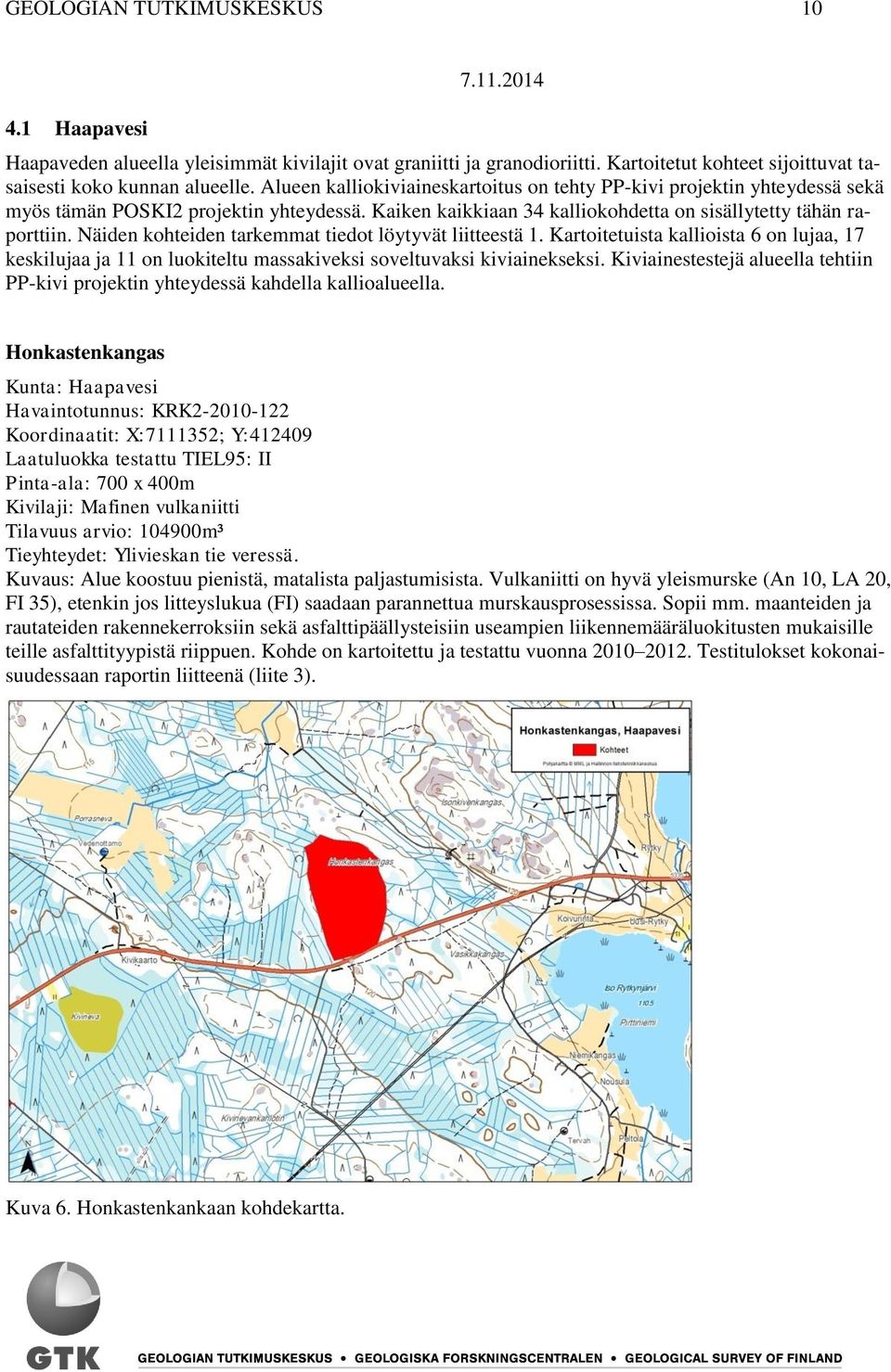

13 GEOLOGIAN TUTKIMUSKESKUS Haapavesi Haapaveden alueella yleisimmät kivilajit ovat graniitti ja granodioriitti. Kartoitetut kohteet sijoittuvat tasaisesti koko kunnan alueelle. Alueen kalliokiviaineskartoitus on tehty PP-kivi projektin yhteydessä sekä myös tämän POSKI2 projektin yhteydessä. Kaiken kaikkiaan 34 kalliokohdetta on sisällytetty tähän raporttiin. Näiden kohteiden tarkemmat tiedot löytyvät liitteestä 1. Kartoitetuista kallioista 6 on lujaa, 17 keskilujaa ja 11 on luokiteltu massakiveksi soveltuvaksi kiviainekseksi. Kiviainestestejä alueella tehtiin PP-kivi projektin yhteydessä kahdella kallioalueella. Honkastenkangas Kunta: Haapavesi Havaintotunnus: KRK Koordinaatit: X: ; Y: Laatuluokka testattu TIEL95: II Pinta-ala: 700 x 400m Kivilaji: Mafinen vulkaniitti Tilavuus arvio: m³ Tieyhteydet: Ylivieskan tie veressä. Kuvaus: Alue koostuu pienistä, matalista paljastumisista. Vulkaniitti on hyvä yleismurske An 10, LA 20, FI 35), etenkin jos litteyslukua FI) saadaan parannettua murskausprosessissa. Sopii mm. maanteiden ja rautateiden rakennekerroksiin sekä asfalttipäällysteisiin useampien liikennemääräluokitusten mukaisille teille asfalttityypistä riippuen. Kohde on kartoitettu ja testattu vuonna Testitulokset kokonaisuudessaan raportin liitteenä liite 3). Kuva 6. Honkastenkankaan kohdekartta.

14 GEOLOGIAN TUTKIMUSKESKUS Kärsämäki Kärsämäen kunnan alueella kohteet sijoittuvat pääosin kunnan eteläosiin, koska muut alueet ovat hyvin peitteisiä ja kalliopaljastumia on vähän. Kalliokiviaineskartoituksia alueella on tehty tämän projektin yhteydessä 12 kappaletta. Aikaisemmin PP-kivi projektin aikana kartoitettiin 24 kohdetta. Näiden kohteiden tarkemmat tiedot löytyvät liitteestä 1. Kartoitetuista kallioista yksi on lujaa, 19 keskilujaa ja 16 on luokiteltu massakiveksi soveltuvaksi kiviainekseksi. Alueella on tehty kolme kiviainestestiä, PP-kivi projektin aikana kaksi ja tämän projektin aikana Hopsinmäelle. Hopsinmäki Kunta: Kärsämäki Havaintotunnus:KRK Koordinaatit: X: ; Y: Laatuluokka testattu: IV Pinta-ala: 400 x 200m Kivilaji: Graniitti Tilavuus arvio: m³ Tieyhteydet: Metsäautotien 50m päässä, 6,5 km valtatieltä 4. Kuvaus: Laaja paljastuma-alue. Alueella esiintyy graniittista kiveä sekä gneissiä. Gneissi on suoraviivaisen liuskeinen, lievästi raitainen ja melko pienirakeinen. Alueella esiintyy muutaman metrin levyisiä pegmatiitti juonia, 5-10 % alueen kivestä. Testit tehtiin graniitista, joka testien perusteella on kohtalainen yleismurske. Käyttöä rajoittavat tekijät voivat olla kalliomaiseman kauneusarvo ei ole luokiteltu arvokkaaksi kallioalueeksi). Testitulokset kokonaisuudessaan raportin liitteenä liite 3). Kuva 7. Hopsinmäen kohdekartta.

15 GEOLOGIAN TUTKIMUSKESKUS Merijärvi Merijärven kunnan alueella on tehty tämän projektin aikana 10 kalliokiviaineskartoitusta. Aikaisemmin alueella on kartoitettu 25 kohdetta. Näiden kohteiden tarkemmat tiedot löytyvät liitteestä 1. Kohteet sijoittuvat tasaisesti koko kunnan alueelle. Kartoitetuista kallioista kolme on lujaa, 17 keskilujaa ja 15 on luokiteltu massakiveksi soveltuvaksi kiviainekseksi. Alueen yleisimmät kivilajit ovat kiillegneissi ja granodioriitti, mutta parhaat kiviainekset löytyvät vulkaniittialueelta. Merijärven alueella on tämän projektin aikana kiviainestestattu yksi kohde, joka sijaitsee Merijärven ja Oulaisten rajalla. Marjaräme Kunta: Merijärvi Havaintotunnus:HCBJ Koordinaatit: X: ; Y: Laatuluokka testattu: II-III Pinta-ala: 150 x 60m Kivilaji: Graniitti Tilavuus arvio: m³ Tieyhteydet: Metsäautotien vieressä, Pyhäjoentielle matkaa n.50m. Kuvaus: Alueella on kolme melko yhtenäistä kalliopaljastumaa. Kivi on hieno-keskirakeinen, väriltään vaalean punainen ja massamainen. Kivi soveltuu mm. maanteiden ja rautateiden rakennekerroksiin sekä asfalttipäällysteisiin useampien liikennemääräluokitusten mukaisille teille. Tien toisella puolella on vanha luonnonkivilouhos jossa esiintyy samaa kiveä. Louhoksessa kiven raekoko vaihtelee hienosta melko karkeaan. Reakoon vaihtelua ei havaittu tällä puolella tietä, mutta tämän varmistaminen vaatii lisätutkimuksia. Testitulokset kokonaisuudessaan raportin liitteenä liite 3). Kuva 8. Marjarämeen alue.

16 GEOLOGIAN TUTKIMUSKESKUS Oulainen Oulaisten kunnan alueella kalliokiviaineskartoitus on tehty pääosin aikaisempien projektien yhteydessä. Tämän POSKI 2 projektin aikana kartoitettiin 7 uutta kohdetta. Kaiken kaikkiaan tähän raporttiin on listattu 71 kartoitettua kohdetta. Näiden kohteiden tarkemmat tiedot löytyvät liitteestä 1. Kohteet sijoittuvat pääosin alueen etelä- ja pohjoisosiin. Kartoitetuista kallioista 15 on lujaa, 37 keskilujaa ja 19 on luokiteltu massakiveksi soveltuvaksi kiviainekseksi. Alueen yleisimmät kivilajit ovat granodioriitti, gneissi ja gabro. Kiviainestestejä alueella tehtiin PP-kivi projektin yhteydessä yhdellä kallioalueella. Testattu Karkiakallion kohde todettiin luontoinventoinnin yhteydessä kiviaineksen ottoon soveltumattomaksi. 4.5 Pyhäjoki Pyhäjoen kunnan alueella on tehty kalliokiviaineskartoitusta pääväylien läheisyydessä vuonna Näistä kartoituksista on tähän raporttiin sisällytetty 21 kohdetta, joista kolmelle on tehty kiviainestestit. Pääosin kartoitus tehtiin Raahe-Pyhäjoki kiviainesprojektin yhteydessä vuonna Tällöin kartoitettiin 70 kohdetta ja testattiin neljä kohdetta. Kaiken kaikkiaan 99 kalliokiviaineskohdetta on sisällytetty tähän raporttiin. Näiden kohteiden tarkemmat tiedot löytyvät liitteestä 1. Kartoitetuista kallioista 10 on lujaa, 66 keskilujaa ja 23 on luokiteltu massakiveksi soveltuvaksi kiviainekseksi. Alueen yleisimmät kivilajit ovat granodioriitti, graniitti ja kiillegneissi.

17 GEOLOGIAN TUTKIMUSKESKUS 14 Korkiakallio Kunta: Pyhäjoki Havaintotunnus: LETU Koordinaatit: X: ; Y: Laatuluokka testattu TIEL95: II-IV Pinta-ala: 270 x 200 m Kivilaji: Tonaliitti Tilavuus arvio: m³ Tieyhteydet: Metsäautotie vieressä, valtatielle 8 noin 550m. Kuvaus: Pieniä huonosti paljastuneita kallioita, jotka levittäytyvät laajemmalle alueelle. Kivi on laadultaan hyvin vaihtelevaa. Testitulosten perusteella keskilujaa kiviainesta, josta saadaan hyvä yleismurske mm. maanteiden ja rautateiden rakennekerroksiin sekä asfalttipäällysteisiin useampien liikennemääräluokitusten mukaisille teille. Kohde on kartoitettu ja testattu vuonna Testitulokset kokonaisuudessaan raportin liitteenä liite 3). Kuva 9. Korkiakallion kalliokiviaineskohde.

18 GEOLOGIAN TUTKIMUSKESKUS Palokangas N Kunta: Pyhäjoki Havaintotunnus: KRK Koordinaatit: X: ; Y: Laatuluokka testattu TIEL95: III-IV Pinta-ala: 300 x 300m Kivilaji: Pieni-keskirakeinen, vihertävä gabro. Tilavuus arvio: m³ Tieyhteydet: Alue sijaitsee maantien vieressä josta Pyhäjoki-Vihanti tielle noin 2,5km ja Pyhäjoen keskustaan noin 20km. Kuvaus: Kohde on pyöreähkö kallioinen kangas, joka kohoaa pari metriä ympäristöstä. Kivi vaihtelee diabaasimaisesta gabrosta porfyyrimaiseen granodioriittiin. Testitulosten perusteella keskilujaa kiviainesta, josta saadaan hyvä yleismurske mm. maanteiden ja rautateiden rakennekerroksiin sekä asfalttipäällysteisiin useampien liikennemääräluokitusten mukaisille teille. Kohde on kartoitettu ja testattu vuonna Osa alueesta sijaitsee alle 500m luonnonsuojelualueelta, mikä voi vaikeuttaa alueen hyödyntämistä. Testitulokset kokonaisuudessaan raportin liitteenä liite 3). Kuva 10. Palokankaan kohdekartta.

19 GEOLOGIAN TUTKIMUSKESKUS 16 Laukansalmi Kunta: Pyhäjoki Havaintotunnus: KRK Koordinaatit: X: ; Y: Laatuluokka testattu TIEL95: II Pinta-ala: 150 x 50 m Kivilaji: Keskirakeista, vaaleanharmaata graniittia. Tilavuus arvio: m³ Tieyhteydet: Metsätie vieressä, 6km valtatielle Kuvaus: Matalassa hiekkamaastossa oleva melko yhtenäinen, pienistä paljastumista koostuva, kohde. Testitulosten perusteella lujaa kiviainesta, josta saadaan erittäin hyvä yleismurske yleiseen rakentamiseen ja mm. maanteiden ja rautateiden rakennekerroksiin sekä asfalttipäällysteisiin lähes kaikkien liikennemääräluokitusten mukaisille teille asfalttityypistä riippuen. Kohde on kartoitettu ja testattu vuonna Testitulokset kokonaisuudessaan raportin liitteenä liite 3). Kuva 11. Laukansalmen kohdekartta.

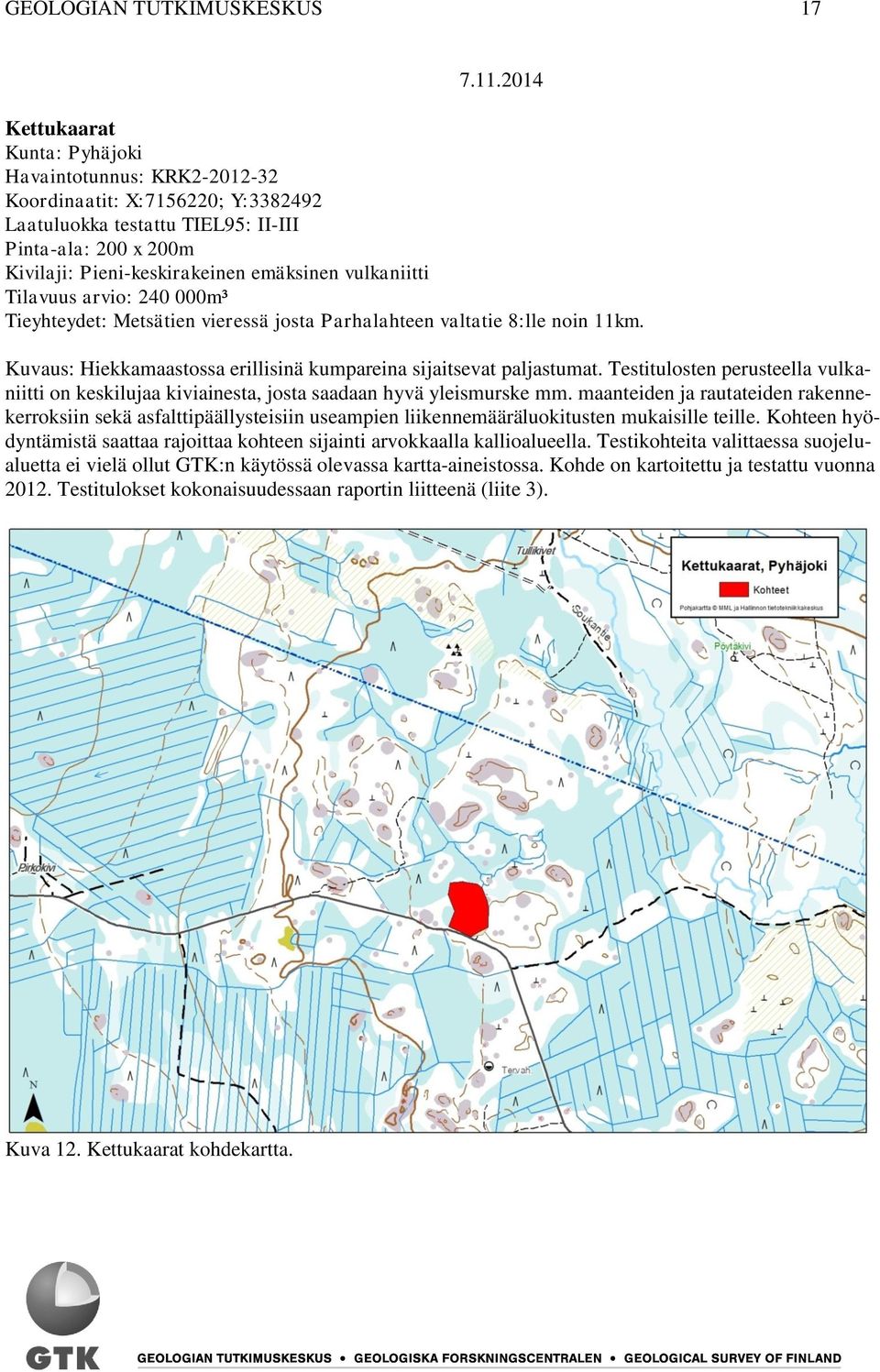

20 GEOLOGIAN TUTKIMUSKESKUS Kettukaarat Kunta: Pyhäjoki Havaintotunnus: KRK Koordinaatit: X: ; Y: Laatuluokka testattu TIEL95: II-III Pinta-ala: 200 x 200m Kivilaji: Pieni-keskirakeinen emäksinen vulkaniitti Tilavuus arvio: m³ Tieyhteydet: Metsätien vieressä josta Parhalahteen valtatie 8:lle noin 11km. Kuvaus: Hiekkamaastossa erillisinä kumpareina sijaitsevat paljastumat. Testitulosten perusteella vulkaniitti on keskilujaa kiviainesta, josta saadaan hyvä yleismurske mm. maanteiden ja rautateiden rakennekerroksiin sekä asfalttipäällysteisiin useampien liikennemääräluokitusten mukaisille teille. Kohteen hyödyntämistä saattaa rajoittaa kohteen sijainti arvokkaalla kallioalueella. Testikohteita valittaessa suojelualuetta ei vielä ollut GTK:n käytössä olevassa kartta-aineistossa. Kohde on kartoitettu ja testattu vuonna Testitulokset kokonaisuudessaan raportin liitteenä liite 3). Kuva 12. Kettukaarat kohdekartta.

21 GEOLOGIAN TUTKIMUSKESKUS 18 Liisalanlampi S Kunta: Pyhäjoki Havaintotunnus:HMM$ Koordinaatit: X: ; Y: Laatuluokka testattu: III Pinta-ala: 200 x 100m Kivilaji: Tuffiitti Tilavuus arvio: m³ Tieyhteydet: Valtatielle 8 matkaa 1,8 km Kuvaus: Liisanlammen kallioalue sijaitsee Hanhikiven välittömässä läheisyydessä. Soveltuu päällystekerroksiin vähäisempien liikennemääräluokitusten mukaisilla tieosuuksilla, tierakenteiden kantava kerros, sorateiden pintaukset ja rakennekerrokset, rautateiden rakennekerrokset, yleinen rakentamiskäyttö väylät ja alueet). Liisanlammen kallioalue sijaitsee lähellä suojelualueita, mikä voi estää toiminnan alueella. Kallion läheisyydessä 1km) on toiminnassa oleva kiviaineslouhos. Kohde on kartoitettu ja testattu vuonna 1990 sekä uudelleen tarkastettu Kuva 13. Liisalanlammen S kohdekartta.

22 GEOLOGIAN TUTKIMUSKESKUS Pyhäntä Pyhännän kunnan alueella on tehty tämän projektin aikana 8 kalliokiviaineskartoitusta. Aikaisemmin alueella on kartoitettu 15 kohdetta. Näiden kohteiden tarkemmat tiedot löytyvät liitteestä 1. Alue on hyvin peitteistä ja suojelualueita on kohtalaisesti, joten kiviainekseksi soveltuvia kohteita on myös vähän. Kartoitetuista kallioista 1 on lujaa, 11 keskilujaa ja 11 on luokiteltu massakiveksi soveltuvaksi kiviainekseksi. Pyhännän alueella ei ole tehty kiviainestestejä. 4.7 Raahe Raahen alueella on tehty kalliokiviaineskartoitusta pääväylien läheisyydessä vuonna Näistä kartoituksista on tähän raporttiin sisällytetty 36 kohdetta, joista yhdelle on tehty kiviainestestit. Kartoitusta tehtiin myös Raahe-Pyhäjoki kiviainesprojektin yhteydessä vuonna Tällöin kartoitettiin 7 kohdetta sekä Laivakankaan kaivoksen potentiaalinen sivukivi. Kaiken kaikkiaan 46 kalliokiviaineskohdetta on sisällytetty tähän raporttiin. Näiden kohteiden tarkemmat tiedot löytyvät liitteestä 1. Kartoitetuista kallioista yksi on lujaa, 34 keskilujaa ja 11 on luokiteltu massakiveksi soveltuvaksi kiviainekseksi. POSKI 2 projektin aikana testattiin yksi kallioalue Laivakankaan kultakaivos Raahen Laivakankaan kultakaivokselta mahdollisesti tulevaa sivukiveä voisi hyvin ajatella kiviaineskäyttöön. Syksyllä 2012 sivukivelle ei vielä ollut jatkojalostussuunnitelmaa. Laivakankaan kaivokselta tuleva sivukivi on kivilajeiltaan kvartsidioriittia, vulkaniittia sekä graniittisia kivilajeja. Kaivosyhtiö on testannut sivukivensä Oulun Geolaboratoriossa keväällä 2012 ja niiden tulosten perusteella kivi soveltuisi hyvin moneen kiviainesten käyttö kohteeseen. Kuva 14. Laivakankaan sivukivi.

23 GEOLOGIAN TUTKIMUSKESKUS Kivilaji: Hieno-keskirakeinen, suuntautunut, harmaa graniitti Laatuluokka testattu: I-II Tieyhteydet: Kaivokseen johtava tie. Kuvaus: Päämineraalit ovat kvartsi noin 40 %), maasälvät noin 40 %) ja amfibolit noin 10 %). Muita mineraaleja ovat biotiitti, sussuriitti/serisiitti, epidootti, apatiitti, malmimineraalit alle 1 %), muskoviitti, kloriitti ja zirkoni tehdyt määritykset: petrografinen kuvaus SFS-EN 932-3), tehnyt Pekka Kantola Oulun Geolaboratorio). Kuva 15. Laivakankaan kaivosalueen kartta.

24 GEOLOGIAN TUTKIMUSKESKUS 21 Haarakangas Kunta: Raahe Havaintotunnus:HCBJ Koordinaatit: X: ; Y: Laatuluokka testattu: III Pinta-ala: 100 x 50m Kivilaji: Maasälpäliuske Tilavuus arvio: m³ Tieyhteydet: Metsäautotien vieressä, n. 7 km Raahentielle Kuvaus: Hienorakeinen, punertava, hieman suuntautunut kivi. Matala, hyvin peitteinen paljastuma, joka sijaitsee hyvässä paikassa soratien vieressä. Soveltuu päällystekerroksiin vähäisempien liikennemääräluokitusten mukaisilla tieosuuksilla, tierakenteiden kantava kerros, sorateiden pintaukset ja rakennekerrokset, rautateiden rakennekerrokset, yleinen rakentamiskäyttö väylät ja alueet). Testitulokset kokonaisuudessaan raportin liitteenä liite 3). Kuva 16. Haarakankaan kohdekartta.

25 GEOLOGIAN TUTKIMUSKESKUS Siikajoki Siikajoen kunta kuului osittain jo POSKI vaihe 1:seen. Tämä POSKI 2-alueeseen kuuluva osa on hyvin peitteistä, minkä vuoksi kalliopaljastumia on hyvin vähän. Alueella on tehty kuusi kalliokiviaineskartoitusta, jotka on sisällytetty tähän raporttiin. Nämä kohteet on kartoitettu vuonna 1990 tehdyn projektin yhteydessä ja sijoittuvat alueen pohjoisosaan. Näistä kohteista neljä on arvioitu olevan keskilujaa ja kaksi massakiveksi soveltuvaa kiviainesta. Näiden kohteiden tarkemmat tiedot löytyvät liitteestä Siikalatva Siikalatvan kunnasta suurin osa kuului jo POSKI vaihe 1:seen. POSKI 2 osaan kuuluva kunnan eteläosa on melko peitteistä aluetta ja kalliopaljastumia on hyvin vähän. Alueella on sen vuoksi ainoastaan 31 kalliokiviaineskohdetta. Näistä 23 on tehty PP-kivi projektin aikana ja loput POSKI 2:sen myötä. Näiden kohteiden tarkemmat tiedot löytyvät liitteestä 1. Kartoitetuista kallioista lujaa kiviainesta ei löytynyt, mutta 20 on keskilujaa ja 11 on luokiteltu massakiveksi soveltuvaksi kiviainekseksi. POSKI 2 projektin aikana testattiin yksi kohde.

26 GEOLOGIAN TUTKIMUSKESKUS Ristisenkankaat Kunta: Siikalatva Havaintotunnus:KRK Koordinaatit: X: ; Y: Laatuluokka testattu: IV Pinta-ala: 200 x 80m Kivilaji: Intermediäärinen vulkaniitti Tilavuus arvio: 79945m³ Tieyhteydet: Metsäautotie n. 200m päässä, 8 km valtatielle 4. Kuvaus: Alueella on kaksi matalaa, pientä paljastumaa, jotka sijaitsevat n. 200m metsäautotieltä. Molemmat paljastumat ovat hienorakeista, tummaa kiveä. Testitulosten perusteella kivi olisi kohtalaista kivimursketta. Testitulokset kokonaisuudessaan raportin liitteenä liite 3). Kuva 17. Ristisenkankaan kohdekartta.

27 GEOLOGIAN TUTKIMUSKESKUS 24 5 YHTEENVETO PP-POSKI projektin toisen vaiheen kalliokiviainesselvitykselle asetetut tavoitteet saavutettiin suunnitelman mukaisesti. Olemassa olevaa aineistoa käytiin alkuvaiheessa läpi ja suunnitelma maastokartoituksista laadittiin. Maastokartoitusta tehtiin 52 uudelle kalliokiviaineskohteelle vuosina Neljälle kohteelle tehtiin asianmukaiset kiviainestestit. Karttatarkastelun sekä maastokartoitusten perusteella todettiin että alueella on 381 kalliota, jotka voisivat soveltuva kiviaineskäyttöön. Nämä kohteet valittiin riittävillä suojaetäisyyksillä asutuksesta, vesistöistä, suojelualueista ja muista häiriintyvistä kohteista olemassa olevan kartta-aineiston perusteella. 6 AINEISTON ARKISTOINTI JA SÄILYTYS Projektin kalliokiviainesosioon liittyvät asiakirjat ja tutkimusmateriaali säilytetään Geologian tutkimuskeskuksessa, Länsi-Suomen yksikössä, Kokkolassa. Säilytyspaikan osoite- ja yhteystiedot: Geologian tutkimuskeskus PL 97, Vaasantie Kokkola Puhelinvaihde: Tiedustelut: info@gtk.fi Kaikki kalliokiviaineshavainnot on tallennettu GTK:n Geotietoytimeen sekä GTK:n ylläpitämään Kittipalveluun Kiviainestentilinpito, Tämä raportti tallennetaan GTK:n raporttitietokantaan.

28 GEOLOGIAN TUTKIMUSKESKUS 25 7 LÄHDELUETTELO Valpola, S., Rankonen, E., Lyytikäinen, A., Laxström, H., Auri, J.,Koivisto, A-M., Antikainen, M., Hyry, I., Breilin, O. & Rämet.,J Pohjavesien suojelun ja kiviaineshuollon yhteensovittaminen. Keski-Pohjanmaan loppuraportti. Länsi- Suomen ympäristökeskuksen raportteja 6/2009. Painopaikka Oy Vaasa. 48s. Leinonen, S., Vartiainen, R., Lintinen, P., Laxström, H. & Pirttikoski, I. Pohjois-pohjanmaan kiviprojekti, PP-Kivi Geologian tutkimuskeskuksen raportti, 17s. Laxström, H., Davidila, J. Raahe-Pyhäjoki alueen kiviainesselvitys, RP-kivi Geologian tutkimuskeskuksen raportti, 30s. Laxström, H. Pohjois-Pohjanmaan POSKI vaihe 1 Kalliokiviainesraportti, PP-POSKI Geologian tutkimuskeskuksen raportti, 41s.

29 GEOLOGIAN TUTKIMUSKESKUS 26 LIITTEET 1. Kohde luettelo 2. Kartta A0 3. Testitulokset

30 Liite 1 Laatuluokka arvio Laatuluokka arvio Testattu Tunnus Kunta Y X Kohde Kivilaji TVH88 TIEL95 88/95 Kitti-luokitus Massa-arvio LETU Raahe Kuussaarenneva Granodioriitti III Keskiluja LETU Raahe Lankkuneva Granodioriitti III Keskiluja LETU Raahe Löylyneva Granodioriitti III Keskiluja LETU Raahe Tiuhulaisenlinna Kvartsidioriitti III Keskiluja LETU Raahe Rönnö Kvartsidioriitti III Keskiluja LETU Raahe Keilankalliot Granodioriitti III Keskiluja LETU Raahe Annankangas Granodioriitti III Keskiluja HKN$ Raahe Vanhasuo S Gabro III Massakivi HKN$ Raahe Santerinkangas Kvartsidioriitti III Massakivi SSG$ Raahe Yhteinen kangas S Gabro III Massakivi SSG$ Raahe Paalinkangas Graniitti III Massakivi HKN$ Raahe Leinostenvaara E Graniitti II Keskiluja SSG$ Raahe Lähdekorpi Gabro III Massakivi RMAA Raahe Luolakangas Gabro III Massakivi HKN$ Raahe Pöytäkivenkangas W Kiilleliuske III Massakivi HKN$ Raahe Uudetniityt S Kvartsidioriitti II Keskiluja RMAA Raahe Rajakangas Graniitti III Massakivi HKN$ Raahe Ispinäneva E Kvartsidioriitti III Massakivi HKN$ Raahe Tupakangas S Hornblendiitti >III Massakivi HKN$ Raahe Kumisevankangas Graniitti I Keskiluja SSG$ Raahe Vaivankallio Tonaliitti I/- Keskiluja HKN$ Raahe Pöytäkivenkangas NE Amfiboliitti II Keskiluja HKN$ Raahe Vanhasuo SW Amfiboliitti II Keskiluja HKN$ Raahe Jokijärvi NE Vulkaniitti I Keskiluja HKN$ Raahe Jylhänkallio Kvartsidioriitti II Keskiluja SSG$ Raahe Haavisto W Graniitti II Keskiluja RMAA Raahe Tihiämaa Granodioriitti II Keskiluja RMAA Raahe Kivenrauta W Graniitti II Keskiluja RMAA Raahe Kivenrauta S Graniitti II Keskiluja ROK$ Raahe Kalliokangas Kvartsidioriitti III Keskiluja SSG$ Raahe Tervahaudankangas Graniitti II Keskiluja RMAA Raahe Kuuranräme SW Granodioriitti II Keskiluja RMAA Raahe Kivikangas Graniitti I Keskiluja RMAA Raahe Kivikangas S Graniitti I Keskiluja SSG$ Raahe Rullaneva Graniitti II Keskiluja SSG$ Raahe Pikku rulla Graniitti II Keskiluja SSG$ Raahe Leviäkangas W Graniitti I Keskiluja SSG$ Raahe Ingankangas Graniitti I Keskiluja RMAA Raahe Honkikangas Granodioriitti I Keskiluja RMAA Raahe Karahka W Graniitti II Keskiluja RMAA Raahe Karahka Graniitti III Massakivi SSG$ Raahe Leviäkangas Graniitti I Keskiluja HMM$ Raahe Hummastinvaara Granodioriitti II Keskiluja HMM$ Raahe Tervahauta Granodioriitti II Keskiluja HCBJ Raahe Haarakangas Granodioriitti III Keskiluja HCBJ Raahe Kiviharju Intermediäärien vulkaniitti II Luja LETU Pyhäjoki Juustonkallio Gabro III Keskiluja LETU Pyhäjoki Haara Virpi Graniitti >IV Massakivi LETU Pyhäjoki Kuusikairanräme Graniitti III Keskiluja LETU Pyhäjoki Mäkikangas Graniitti IV Keskiluja LETU Pyhäjoki Mäkikangas Porfyyrinen graniitti >IV Massakivi LETU Pyhäjoki Latoräme Porfyyrinen graniitti III Keskiluja LETU Pyhäjoki Pirttikangas Porfyyrinen graniitti IV Keskiluja LETU Pyhäjoki Kehäkorpi Porfyyrinen graniitti >IV Massakivi LETU Pyhäjoki Varenkangas Kiilleliuske >IV Massakivi LETU Pyhäjoki Sydännevansaaret Porfyyrinen graniitti >IV Massakivi LETU Pyhäjoki Lähdekangas P Kiillegneissi III Keskiluja LETU Pyhäjoki Lähdekangas E Gabro III Keskiluja LETU Pyhäjoki Kahlotin Porfyyrinen graniitti >IV Massakivi LETU Pyhäjoki Lapinpäänkalliot Granodioriitti III Keskiluja LETU Pyhäjoki Sydänneva Porfyyrinen graniitti >IV Massakivi LETU Pyhäjoki Lahdennevanketo Porfyyrinen graniitti >IV Massakivi LETU Pyhäjoki Juukkalankangas/toukkala Granodioriitti III Keskiluja LETU Pyhäjoki Kivimäet Graniitti III Keskiluja LETU Pyhäjoki Korkiakallio Granodioriitti -/II Luja LETU Pyhäjoki Aittakangas Tonaliitti III Keskiluja LETU Pyhäjoki Jylhäkangas Graniitti III Keskiluja LETU Pyhäjoki Kiimakangas Graniitti III Keskiluja LETU Pyhäjoki Ahma Granodioriitti III Keskiluja LETU Pyhäjoki Isokankaankalliot Gabro III Keskiluja LETU Pyhäjoki Viskarinkalliot Granodioriitti III Keskiluja LETU Pyhäjoki Härkäkallio Granodioriitti III Keskiluja LETU Pyhäjoki Joonankallio Granodioriitti III Keskiluja LETU Pyhäjoki Kalliokangas Granodioriitti >IV Massakivi LETU Pyhäjoki Marjatanperkkiö Granodioriitti IV Keskiluja LETU Pyhäjoki Kaalinginkalliot Graniitti >IV Massakivi LETU Pyhäjoki Leppäkivenräme Kiilleliuske >IV Massakivi LETU Pyhäjoki Kiukaanperkkiö Kiilleliuske >IV Massakivi LETU Pyhäjoki Mustasaari Kiilleliuske >IV Massakivi LETU Pyhäjoki Ylineva Granodioriitti >IV Massakivi LETU Pyhäjoki Kittilänkangas Graniitti III Keskiluja LETU Pyhäjoki Järvisuo Graniitti III Keskiluja LETU Pyhäjoki Miilukallio Granitoidi III Keskiluja LETU Pyhäjoki Hirsikangas Kiilleliuske III Keskiluja LETU Pyhäjoki Kirkkokallio Kiillegneissi III Keskiluja LETU Pyhäjoki Vaaralankangas Graniitti >IV Massakivi LETU Pyhäjoki Ryssänkangas Emäksinen vulkaniitti II Luja KRK Pyhäjoki Rahkaräme 1 Kiillegneissi III Keskiluja KRK Pyhäjoki Rahkaräme 2 Kiillegneissi III Keskiluja KRK Pyhäjoki Saarijärvenkalliot N Graniitti III Keskiluja

31 KRK Pyhäjoki Tarkinkallio Graniitti >IV Massakivi KRK Pyhäjoki Palokangas E Gabro II Luja KRK Pyhäjoki Palokangas P Gabro -/III-IV Keskiluja KRK Pyhäjoki Poikkeuskangas Graniitti >IV Massakivi KRK Pyhäjoki Hautaräme Dioriitti II Luja KRK Pyhäjoki Sorakkokangas Kvartsidioriitti III Keskiluja KRK Pyhäjoki Jauhomäki Graniitti III Keskiluja KRK Pyhäjoki Silovuori E Graniitti III Keskiluja KRK Pyhäjoki Tuoresaari Graniitti III Keskiluja KRK Pyhäjoki Pitkossaari Graniitti IV Keskiluja KRK Pyhäjoki Rytikorvenkallio Granodioriitti IV Keskiluja KRK Pyhäjoki Nikula P Kiillegneissi III Keskiluja KRK Pyhäjoki Takanevankangas Graniitti IV Keskiluja KRK Pyhäjoki Metsäla E Graniitti >IV Massakivi KRK Pyhäjoki Ukura itä Graniitti IV Keskiluja KRK Pyhäjoki Riistankallio Kiilleliuske III Keskiluja KRK Pyhäjoki Hanhikivi 1 Vulkaniitti I Luja KRK Pyhäjoki Hanhikivi 2 Vulkaniitti II Luja KRK Pyhäjoki Korkiakangas Tonaliitti III Massakivi KRK Pyhäjoki Rytykänräme Granodioriitti IV Keskiluja KRK Pyhäjoki Uusihaka Granodioriitti >IV Massakivi KRK Pyhäjoki Laukansalmi Graniitti -/II Luja KRK Pyhäjoki Rekkakangas Mafinen vulkaniitti III Keskiluja KRK Pyhäjoki Kettukaarat Emäksinen vulkaniitti -/II-III Luja-Keskiluja KRK Pyhäjoki Källöstenneva E Emäksinen vulkaniitti II Luja HKN$ Pyhäjoki Tolpankangas E Granodioriitti II Keskiluja SSG$ Pyhäjoki Kalliokangas Granodioriittigneissi II Keskiluja HMM$ Pyhäjoki Ryytimaa W Dioriitti II Keskiluja HMM$ Pyhäjoki Markanräme NW Biotiitti-plagioklaasigneissi II Keskiluja HMM$ Pyhäjoki Palokangas Graniitti II Keskiluja HKN$ Pyhäjoki Kalliokangas S Granodioriitti II Keskiluja HMM$ Pyhäjoki Vanhakartano Konglomeraatti II Keskiluja SSG$ Pyhäjoki Kalliokangas SE Granodioriittigneissi I Keskiluja SSG$ Pyhäjoki Liminkaoja Granodioriittigneissi II Keskiluja HMM$ Pyhäjoki Mustakallio SW Biotiitti-plagioklaasigneissi II Keskiluja HKN$ Pyhäjoki Sortinkangas N Graniitti II Keskiluja HKN$ Pyhäjoki Markanräme E Graniitit III Massakivi HMM$ Pyhäjoki Liisanlampi S Tuffiitti A/- Luja SSG$ Pyhäjoki Kalliokangas N Granodioriittigneissi I Keskiluja SSG$ Pyhäjoki Pohjankylä Granodioriittigneissi I/- Keskiluja SSG$ Pyhäjoki Kattilankangas E Graniitti II Keskilujaa SSG$ Pyhäjoki Kattilankangas Graniitti II Keskilujaa SSG$ Pyhäjoki Rullavuori Graniitti I/- Keskilujaa SSG$ Pyhäjoki Tuoreenmetsänkangas Graniitti II Keskilujaa SSG$ Pyhäjoki Navettakangas Graniitti II Keskilujaa RMAA Pyhäjoki Penikkalampi N Graniitit III Massakivi ROK$ Pyhäjoki Sonninkorpi Granodioriitti III Keskiluja ROK$ Pyhäjoki Paltusmäki Graniitti IV Keskiluja ROK$ Pyhäjoki Ojahaka Graniitti IV Keskiluja ROK$ Pyhäjoki Autiokangas Graniitti IV Keskiluja ROK$ Pyhäjoki Kirnulanniitty Gabro III Keskiluja ROK$ Pyhäjoki Leviäkangas Gabro III Keskiluja ROK$ Pyhäjoki Poikkeuskangas Granodioriitti III Keskiluja KRK Pyhäjoki Tuulasperä E Graniitti >IV Massakivi ROK$ Pyhäjoki Härkinsaari Granodioriitti III Keskiluja SMH$ Oulainen Rajaräme Mafinen vulkaniitti III Keskiluja MSHE Oulainen Kuokos Granodioriitti IV Keskiluja KRK Oulainen Huosionkangas Granodioriitti IV Keskiluja KRK Oulainen Majankangas Granodioriitti >IV Massakivi KRK Oulainen Pahkalehto3 Granodioriitti >IV Massakivi KRK Oulainen Pahkalehto1 Granodioriitti >IV Massakivi KRK Oulainen Pahkalehto2 Granodioriitti IV Keskiluja KRK Oulainen Riitaniemi Gabro III Keskiluja KRK Oulainen Pahakuru Kvartsidioriitti III Keskiluja? KRK Oulainen Roitoranta Emäksinen vulkaniitti II Luja KRK Oulainen Lippineva Granodioriitti II Luja KRK Oulainen Lippikangas Kvartsimaasälpäliuske II Luja KRK Oulainen Lintukangas Granodioriitti IV Keskiluja KRK Oulainen Multisillankangas Graniitti >IV Massakivi KRK Oulainen Mikonsaari Graniitti IV Keskiluja KRK Oulainen Laukkakalliot Granodioriitti IV Keskiluja KRK Oulainen Risula Kvartsimaasälpäkivi III Keskiluja KRK Oulainen Pökkelöneva Gabro III Keskiluja KRK Oulainen Kukkokuru Kiilleliuske IV Keskiluja KRK Oulainen Likaneva Kiilleliuske >IV Massakivi 7466 KRK Oulainen Kukkokuru Kvartsimaasälpäliuske III Keskiluja 7869 KRK Oulainen Hautakuru Mafinen vulkaniitti II Luja 4439 KRK Oulainen Pritolankalliot Intermediäärinen vulkaniitti IV Keskiluja KRK Oulainen Kärppälä Felsinen vulkaniitti II Luja 9102 KRK Oulainen Mertonevanniemi Mafinen vulkaniitti I Luja KRK Oulainen paajala Mafinen vulkaniitti I Luja LETU Oulainen Härkäkallio Granodioriitti >IV Massakivi LETU Oulainen Aittokangas Granodioriitti >IV Massakivi LETU Oulainen Siliäkallio Granodioriitti >IV Massakivi LETU Oulainen Uudentienlampi Granodioriitti >IV Massakivi LETU Oulainen Hurnasneva Granodioriitti >IV Massakivi LETU Oulainen Sammalsuo Gabro III Keskiluja LETU Oulainen Valakka Gabro III Keskiluja LETU Oulainen Hautakangas Granodioriitti >IV Massakivi LETU Oulainen Harakkakorpi Granodioriitti III Keskiluja LETU Oulainen Uukalliot Dioriitti III Keskiluja LETU Oulainen Karhunperkkiö Dioriitti III Keskiluja 8352 LETU Oulainen Pieskonmäki Mafinen vulkaniitti II Luja LETU Oulainen Karkiakallio Mafinen vulkaniitti -/I Luja LETU Oulainen Takakuru Mafinen vulkaniitti I Luja 18969

32 LETU Oulainen Paalukulunräme Mafinen vulkaniitti II Luja 9878 LETU Oulainen Niityperä Plagioklaasiporfyriitti II Luja LETU Oulainen Sammalneva Kiillegneissi III Keskiluja LETU Oulainen Leppälänkangas Gabro III Keskiluja 8684 LETU Oulainen Kalliokuru Granodioriitti IV Keskiluja LETU Oulainen Saarineva itä Granodioriitti >IV Massakivi LETU Oulainen Kangasmetsä Granodioriitti >IV Massakivi 9367 LETU Oulainen Saarineva Granodioriitti >IV Massakivi 8482 LETU Oulainen Annankangas Granodioriitti >IV Massakivi LETU Oulainen Puntarikangas Kiillegneissi >IV Massakivi LETU Oulainen Solonneva Kiilleliuske III Keskiluja LETU Oulainen Solontakusta Kiilleliuske III Keskiluja 1495 LETU Oulainen Torvikangas Plagioklaasiporfyyri I Luja 6698 ROK$ Oulainen Järvikalliot Granodioriitti III Keskiluja ROK$ Oulainen Kinturinkalliot Granodioriitti III Keskiluja ROK$ Oulainen Ässänväärä Granodioriitti III Keskiluja ROK$ Oulainen Ässänväärä Granodioriitti III Keskiluja ROK$ Oulainen Ritolankallio Granodioriitti III Keskiluja ROK$ Oulainen Ritolankallio Granodioriitti III Keskiluja ROK$ Oulainen Honkiräme Granodioriitti III Keskiluja ROK$ Oulainen Laitakallio Graniitti IV Keskiluja ROK$ Oulainen Myllyvuori Graniitti IV Keskiluja ROK$ Oulainen Rahkakallio Vulkaniitti II Luja ROK$ Oulainen Vääränmännynkangas Vulkaniitti II Luja HCBJ Oulainen Pitkäsaari Kv-Maasälpägneissi III Keskiluja 9018 HCBJ Oulainen Tulikalliot Graniitti IV Keskiluja HCBJ Oulainen Paarmakalliot Graniitti IV Keskiluja HCBJ Oulainen Tullinkallio Graniitti >IV Massakivi HCBJ Oulainen Pirttikangas S Graniitti III-IV Keskiluja HCBJ Oulainen Tuomikorpi Graniitti >IV Massakivi HCBJ Oulainen Karhakan sydänmaa Graniitti >IV Massakivi SMH$ Haapavesi Pöhlökallio Kiillegneissi IV Keskiluja SMH$ Haapavesi Lendonkangas Kiilleliuske IV Keskiluja KRK Haapavesi Kiertokallio Granodioriitti III Keskiluja KRK Haapavesi Kokkokallio Graniitti >IV Massakivi KRK Haapavesi Vattukallio Graniitti >IV Massakivi KRK Haapavesi Sikokallio Graniitti >IV Massakivi KRK Haapavesi Murtokangas länsi Kvartsimaasälpäliuske II Luja KRK Haapavesi Pöhölölän risti Hapan vulkaniitti II Luja? KRK Haapavesi Haaponevantie Graniitti IV Keskiluja KRK Haapavesi Honkastenkangas Mafinen vulkaniitti -/II Luja KRK Haapavesi Salmesrahikko Granodioriitti IV Keskiluja KRK Haapavesi Mammonneva Intermed.vulkaniitti II Luja KRK Haapavesi Palomäki länsi Killegneisi >IV Massakivi KRK Haapavesi Kettukangas etelä Killegneisi IV Keskiluja KRK Haapavesi Koppinen Killegneisi >IV Massakivi KRK Haapavesi Maanselänkallio Graniitti >IV Massakivi KRK Haapavesi Rinnekangas Graniitti IV Keskiluja KRK Haapavesi Juska Graniitti IV Keskiluja KRK Haapavesi Korvenniitty Granodioriitti III Keskiluja KRK Haapavesi Kiimaharju Kvartsimaasälpäkivi -/I Luja KRK Haapavesi Koriakallio Graniitti >IV Massakivi KRK Haapavesi Aakonvuori Graniitti >IV Massakivi KRK Haapavesi Laajakallio Graniitti III Keskiluja KRK Haapavesi Tervalamminkangas Kvartsimaasälpäkivi III Keskiluja KRK Haapavesi Mustikkamäki Graniitti >IV Massakivi KRK Haapavesi Isonkivenkangas Felsinen vulkaniitti II Keskiluja KRK Haapavesi Siikaniemi Porfyyrinen graniitti >IV Massakivi ROK$ Haapavesi Matokallio Granodioriitti III Keskiluja ROK$ Haapavesi Aakonvuori Graniitti IV Keskiluja HCBJ Haapavesi Joroistenkangas Mafinen vulkaniitti II Luja HCBJ Haapavesi Kivineva Granodioriitti IV Keskiluja HCBJ Haapavesi Huiskan Nikkari Kv-dioriitti III Keskiluja HCBJ Haapavesi Vattulehto Pegmatiitti >IV Massakivi HCBJ Haapavesi Palomäki Maasälpägneissi IV Keskiluja KRK Merijärvi Peltoräme Dioriitti III Keskiluja KRK Merijärvi Kuusikkosaari E Gabro III Keskiluja 8768 KRK Merijärvi Laitassari E Kiillegneissi >IV Massakivi KRK Merijärvi Laitasaari Granodioriitti III Keskiluja LETU Merijärvi Närhikorvenmäki Granodioriitti >IV Massakivi LETU Merijärvi Lylyvuori Granodioriitti >IV Massakivi KRK Merijärvi Hongisto Graniitti IV Keskiluja LETU Merijärvi Sattinginkangas Granodioriitti >IV Massakivi LETU Merijärvi Sattinginräme Granodioriitti >IV Massakivi KRK Merijärvi Uukangas Kiillegneissi >IV Massakivi KRK Merijärvi Lehtisalo Kiillegneissi III Keskiluja LETU Merijärvi Niemimaansaari Granodioriitti >IV Massakivi LETU Merijärvi Sattinki Emäksinen vulkaniitti II Luja LETU Merijärvi Pikku käkiräme Dioriitti III Keskiluja 7352 LETU Merijärvi Käkinemi Kiillegneissi >IV Massakivi LETU Merijärvi Kaijaneva Granodioriitti III Keskiluja LETU Merijärvi Rahkanneva Dioriitti/gneissi III Keskiluja LETU Merijärvi Neitsyttenkallio Gneissi III Keskiluja LETU Merijärvi Hangasperä Granodioriitti IV Keskiluja LETU Merijärvi Yrttirovankallio Kiillegneissi III Keskiluja LETU Merijärvi Rahkasuonkangas Kiillegneissi III Keskiluja LETU Merijärvi Hietapehtarus Granodioriitti III Keskiluja LETU Merijärvi Lehtisalo Granodioriitti >IV Massakivi 8013 KRK Merijärvi Seimikangas Kiillegneissi III Keskiluja ROK$ Merijärvi Hiukkaharju Gneissi IV Keskiluja HCBJ Merijärvi Lähdekangas Kiillegneissi >IV Massakivi HCBJ Merijärvi Konttipalonkalliot Kiillegneissi >IV Massakivi HCBJ Merijärvi Kierälampinkangas Maasälpägneissi III Keskiluja HCBJ Merijärvi Kierämapinkangas S Maasälpägneissi IV Keskiluja HCBJ Merijärvi Marjaräme Graniitti Aplit) II-III Luja-Keskiluja

33 HCBJ Merijärvi Marjaräme N Graniitti Aplit) II-III Luja-Keskiluja HCBJ Merijärvi Jouhikuru Graniitti >IV Massakivi HCBJ Merijärvi Sydänkorpi Pegmatiitti >IV Massakivi HCBJ Merijärvi Tuulasharju S Pegmatiitti >IV Massakivi HCBJ Merijärvi Äijönpää Pegmatiitti >IV Massakivi KRK Siikalatva Koivumaa Kiillegneissi IV Keskiluja KRK Siikalatva Haapamaa Granodioriitti III Keskiluja KRK Siikalatva Limpsiönkangas Pyrokseenigraniitti IV Keskiluja KRK Siikalatva Pellikaisenkangas Pyrokseenigraniitti >IV Massakivi KRK Siikalatva Keräsenkangas Gabro IV Keskiluja KRK Siikalatva Ristisenkankaat Intermediäärinen vulkaniitti IV Keskiluja KRK Siikalatva Papinsalmi Porfyyrinen graniitti >IV Massakivi KRK Siikalatva Pieni tyngänkangas Porfyyrinen graniitti IV Keskiluja KRK Siikalatva Höytelinkangas Kiillegneissi IV Keskiluja 7688 KRK Siikalatva Hietaroopinkangas Porfyyrinen graniitti IV Keskiluja 7506 LETU Siikalatva Pikku Teerivaara Granodioriitti III Keskiluja LETU Siikalatva Salmineva E Granodioriitti IV Keskiluja LETU Siikalatva Tuohimaa I Graniitti IV Keskiluja LETU Siikalatva Tuohimaa Maasälpägneissi >IV Massakivi 4784 LETU Siikalatva Kallioselkä Graniitti IV Keskiluja LETU Siikalatva Kettukaarrot Maasälpäkiillegneissi >IV Massakivi LETU Siikalatva Kettukaarrot E Gneissi >IV Massakivi 2087 LETU Siikalatva Syväjärvenkangas Kiillegneissi >IV Massakivi LETU Siikalatva Sorvankangas Gneissi IV Keskiluja LETU Siikalatva Turvakko Kvartsimaasälpägneissi >IV Massakivi LETU Siikalatva Pajukangas Kiillegneissi >IV Massakivi 3755 LETU Siikalatva Pöljä Tonaliittigneissi III Keskiluja LETU Siikalatva Soidinkallio Granodioriitti III Keskiluja HCBJ Siikalatva Kirnuvaarankallio SW Maasälpägneissi IV Keskiluja HCBJ Siikalatva Isokallio Graniitti IV Keskiluja HCBJ Siikalatva Kirnuvaarankallio Maasälpägneissi >IV Massakivi HCBJ Siikalatva Kanasaarenkangas Maasälpägneissi >IV Massakivi HCBJ Siikalatva Soidinkangas N Granodioriitti IV Keskiluja HCBJ Siikalatva Istuinkivenmäki Granodioriitti IV Keskiluja HCBJ Siikalatva Rentolankangas N Gneissi IV Keskiluja HCBJ Siikalatva Loukkukaartio SE Gneissi >IV Massakivi KRK Kärsämäki Rauranmäki Graniitti III Keskiluja KRK Kärsämäki Kanakallio Granodioriitti III Keskiluja KRK Kärsämäki Jylhänkallio Porfyyrinen graniitti >IV Massakivi KRK Kärsämäki Pääkallio Mafinen vulkaniitti III Keskiluja KRK Kärsämäki Junnonkallio Sarvivälkegneissi III Keskiluja KRK Kärsämäki Kivikkokangas Kvartsimaasälpäliuske -/IV Keskiluja KRK Kärsämäki Noposenkallio Granodioriitti III Keskiluja KRK Kärsämäki Kotiperkkiönkangas Porfyyrinen graniitti >IV Massakivi KRK Kärsämäki Isonkivenkangas Felsinen vulkaniitti III Keskiluja KRK Kärsämäki Hopsinmäki Tonaliittigneissi IV Keskiluja KRK Kärsämäki Rööringinkangas Tonaliittigneissi III Keskiluja KRK Kärsämäki Lukkarokangas Graniitti IV Keskiluja KRK Kärsämäki Haudanmäki Graniitti IV Keskiluja KRK Kärsämäki Möykkykalliot Porfyyrinen graniitti >IV Massakivi KRK Kärsämäki Karkkustenkangas Porfyyrinen graniitti >IV Massakivi KRK Kärsämäki Akkanevankalliot Tonaliittigneissi IV Keskiluja KRK Kärsämäki Sarvikallio Graniitti IV Keskiluja KRK Kärsämäki Pitkämäki Gneissigraniitti IV Keskiluja KRK Kärsämäki Nuolimäki länsi Graniitti IV Keskiluja KRK Kärsämäki Nuolimäki Mafinen vulkaniitti -/II Luja LETU Kärsämäki Läntynkangas P Felsinen vulkaniitti III Keskiluja 7145 LETU Kärsämäki Läntynkangas Felsinen vulkaniitti III Keskiluja LETU Kärsämäki Rukavaara Granodioriitti >IV Massakivi LETU Kärsämäki Teerikangas Granodioriitti >IV Massakivi HCBJ Kärsämäki Suonkallio W Maasälpägneissi >IV Massakivi HCBJ Kärsämäki Suonkallio Maasälpägneissi >IV Massakivi HCBJ Kärsämäki Riitamaa Kiilleliuske >IV Massakivi HCBJ Kärsämäki Hiidenkato N Porfyyrinen graniitti >IV Massakivi HCBJ Kärsämäki Länkimäki Porfyyrinen graniitti >IV Massakivi 4172 HCBJ Kärsämäki Hirsikangas Porfyyrinen graniitti >IV Massakivi HCBJ Kärsämäki Mustakallio Porfyyrinen graniitti >IV Massakivi HCBJ Kärsämäki Myllynkivenkallio Maasälpägneissi IV Keskiluja HCBJ Kärsämäki Hepolaita Graniitti IV Keskiluja HCBJ Kärsämäki Isohautamäki S Gneissi >IV Massakivi HCBJ Kärsämäki Isohautamäki Graniitti >IV Massakivi HCBJ Kärsämäki Kukkura Porfyyrinen graniitti >IV Massakivi LETU Pyhäntä Kiviperäntie P Syeniitti >IV Massakivi LETU Pyhäntä Hillokankaat Kiillegneissi >IV Massakivi LETU Pyhäntä Pahalamminharju Diabaasi II Luja LETU Pyhäntä Papisevankangas kiillegneissi IV Keskiluja LETU Pyhäntä Petäjänkangas Maasälpägneissi >IV Massakivi 7373 LETU Pyhäntä Kalliomäki Gneissi >IV Massakivi LETU Pyhäntä Asikaisenkangas Diabaasi III Keskiluja LETU Pyhäntä Kirkkokangas Kiillegneissi >IV Massakivi LETU Pyhäntä Itämäki P Kiilleliuske >IV Massakivi LETU Pyhäntä Avuttomankallio Kvartsimaasälpägneissi IV Keskiluja LETU Pyhäntä Pahaneva Kiillegneissi >IV Massakivi LETU Pyhäntä Pyöriäkangas Kiillegneissi >IV Massakivi LETU Pyhäntä Tölppääntie L Granodioriitti >IV Massakivi LETU Pyhäntä Viherkorvenräme P Kiillegneissi >IV Massakivi ROK$ Pyhäntä Pienimäki Syeniitti III Keskiluja HCBJ Pyhäntä Mustikkasaari S Maasälpäliuske IV Keskiluja HCBJ Pyhäntä Mustikkasaari Maasälpäliuske >IV Massakivi 4434 HCBJ Pyhäntä Lohikoski N Granodioriitti IV Keskiluja HCBJ Pyhäntä Rannankukkula Maasälpägneissi IV Keskiluja HCBJ Pyhäntä Hillokankaat Kiilleliuske IV Keskiluja HCBJ Pyhäntä Vuosaari Maasälpägneissi IV Keskiluja HCBJ Pyhäntä Kiviharju W Maasälpägneissi IV Keskiluja HCBJ Pyhäntä Arkkukivi N Maasälpägneissi IV Keskiluja 51440

34 HMM$ Siikajoki Muuraskankaat E Granodioriitti III Massakivi HMM$ Siikajoki Haapakorpi Dioriitti II Keskilujaa HMM$ Siikajoki Puuroneva NE Kvartsidioriitti III Massakivi HMM$ Siikajoki Iso-Oja Kvartsidioriitti II Keskiluja HMM$ Siikajoki Topinneva NW Graniitti II Keskiluja HMM$ Siikajoki Topinneva W Granodioriitti I Keskiluja 55000

35 Hailuoto Oulu Oulu Kempele Oulu Lumijoki Muhos Pohjois-Pohjanmaan POSKI vaihe 2 Kalliokiviaineshavainnot 1: Puolanka Utajärvi Liminka Muhos Tyrnävä Siikajoki Kalliokiviaineskohteet poski2 Raahe Pohjakartta MML ja Hallinnon tietotekniikkakeskus Pyhäjoki Vaala Paltamo Merijärvi Alavieska Paltamo Siikalatva Oulainen Kalajoki Haapavesi Kajaani Ylivieska Pyhäntä Kannus Nivala Toholampi Sonkajärvi Kärsämäki Sievi Kokkola Vieremä Haapajärvi Pyhäjärvi Kiuruvesi
