Aktiivinen tuloilmalaite OPTIMIX RAPB, RAOB

Transkriptio

1 OPTIMIX RA(O,P)B tuloilmalaite on suunniteltu erityisesti IMS-laitoksiin. OPTIMIX RA(O,P)B on hiljainen ja vedoton kattoon asennettava aktiivinen tuloilmalaite, joka sisältää kaksi vaihtoehtoista toimintoa. Sillä voidaan pitää haluttua heittopituutta vakiona ilmavirran muuttuessa (OPTIMIX L0, analoginen) tai sitä voidaan käyttää ilmavirran tarpeenmukaiseen säätöön (OPTIMIX VAV, analoginen tai Modbus). OPTIMIX RA(O,P)B sisältää aktiivisen tuloilmahajottimen RA(O,P)H ja vaimennetun tasauslaatikon ATTC. OPTIMIX aktiivinen tuloilmalaite mahdollistaa hyvän ja vedottoman sisäilman tuloilmavirran muuttuessa. Tekniset tiedot Pikavalinta OPTIMIX VAV Ilmavirran säätö OPTIMIX L0 Vakio heittopituus Helposti säädettävä heittopituus Pitää asetetun heittopituuden vakiona Reaaliaikainen heittopituuden näyttö Analoginen Helposti säädettävät Vmin ja Vmax Voidaan toteuttaa myös vakioilmavirran säätö Reaaliaikainen ilmavirran näyttö Analoginen tai Modbus OPTIMIX RA(O,P)B 5 liitoskokoa (Ø100-50) ja yksi hajotinkoko (595x595) Soveltuu alaslaskettuun moduulikattoon (595x595) Puhallussuunnat valittavissa Saatavana myös CleanVentpinnoitettuna OPTIMIX L0 (vain analoginen) (OPTIMIX VAV ja L0 pikavalintaesimerkit sivulla ) Toimii jopa Δt=-1 C Tilausesimerkki Yhdistelmäkoodi: RAOB Tilauskoodit: Aktiivihajotin RAOH--1-1 Tasauslaatikko ATTC FI (8)

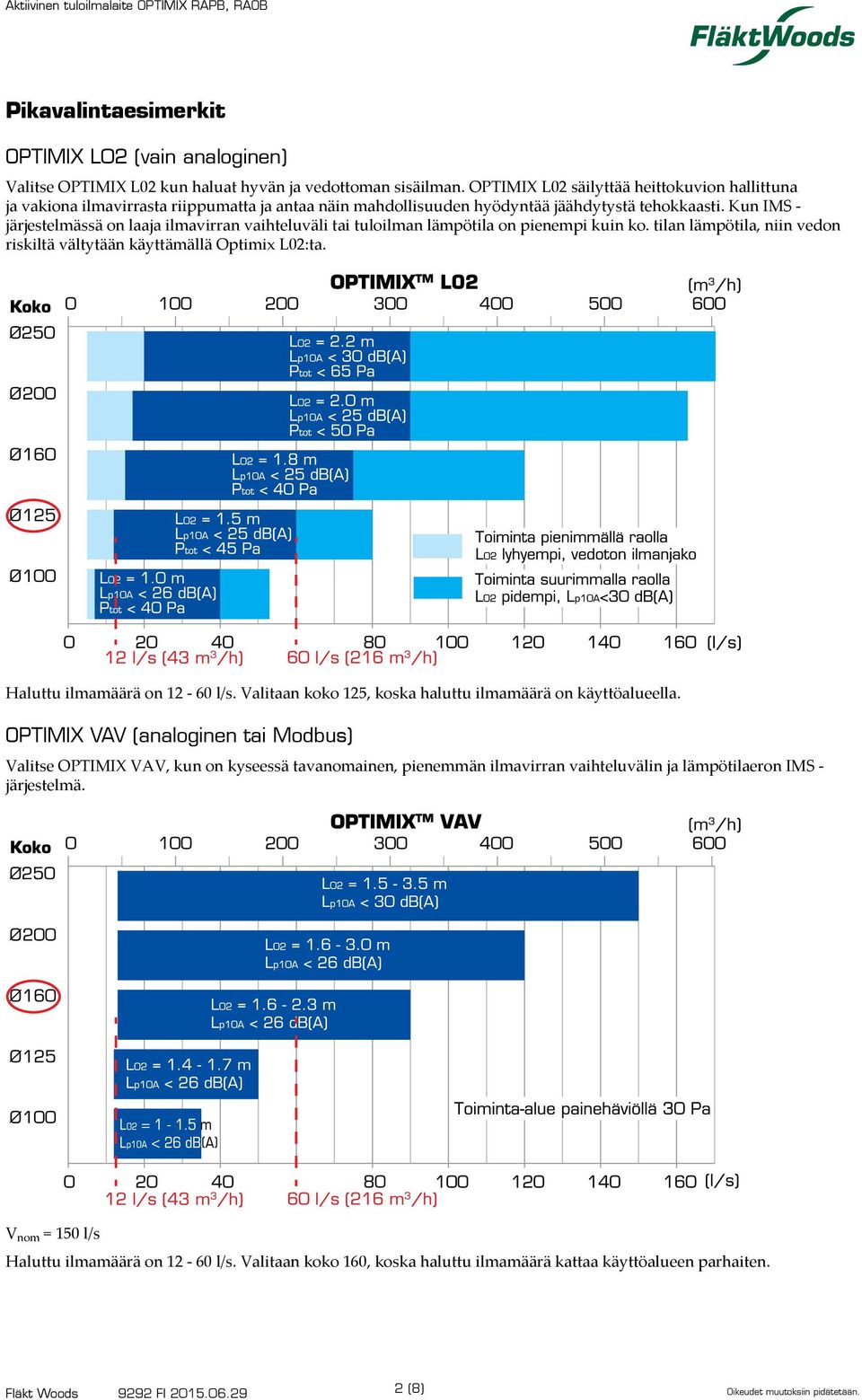

2 Pikavalintaesimerkit OPTIMIX L0 (vain analoginen) Valitse OPTIMIX L0 kun haluat hyvän ja vedottoman sisäilman. OPTIMIX L0 säilyttää heittokuvion hallittuna ja vakiona ilmavirrasta riippumatta ja antaa näin mahdollisuuden hyödyntää jäähdytystä tehokkaasti. Kun IMS järjestelmässä on laaja ilmavirran vaihteluväli tai tuloilman lämpötila on pienempi kuin ko. tilan lämpötila, niin vedon riskiltä vältytään käyttämällä Optimix L0:ta. Haluttu ilmamäärä on 1-0 l/s. Valitaan koko 15, koska haluttu ilmamäärä on käyttöalueella. OPTIMIX VAV (analoginen tai Modbus) Valitse OPTIMIX VAV, kun on kyseessä tavanomainen, pieneän ilmavirran vaihteluvälin ja lämpötilaeron IMS järjestelmä. Vnom = 0 l/s Haluttu ilmamäärä on 1-0 l/s. Valitaan koko 10, koska haluttu ilmamäärä kattaa käyttöalueen parhaiten. 99 FI (8)

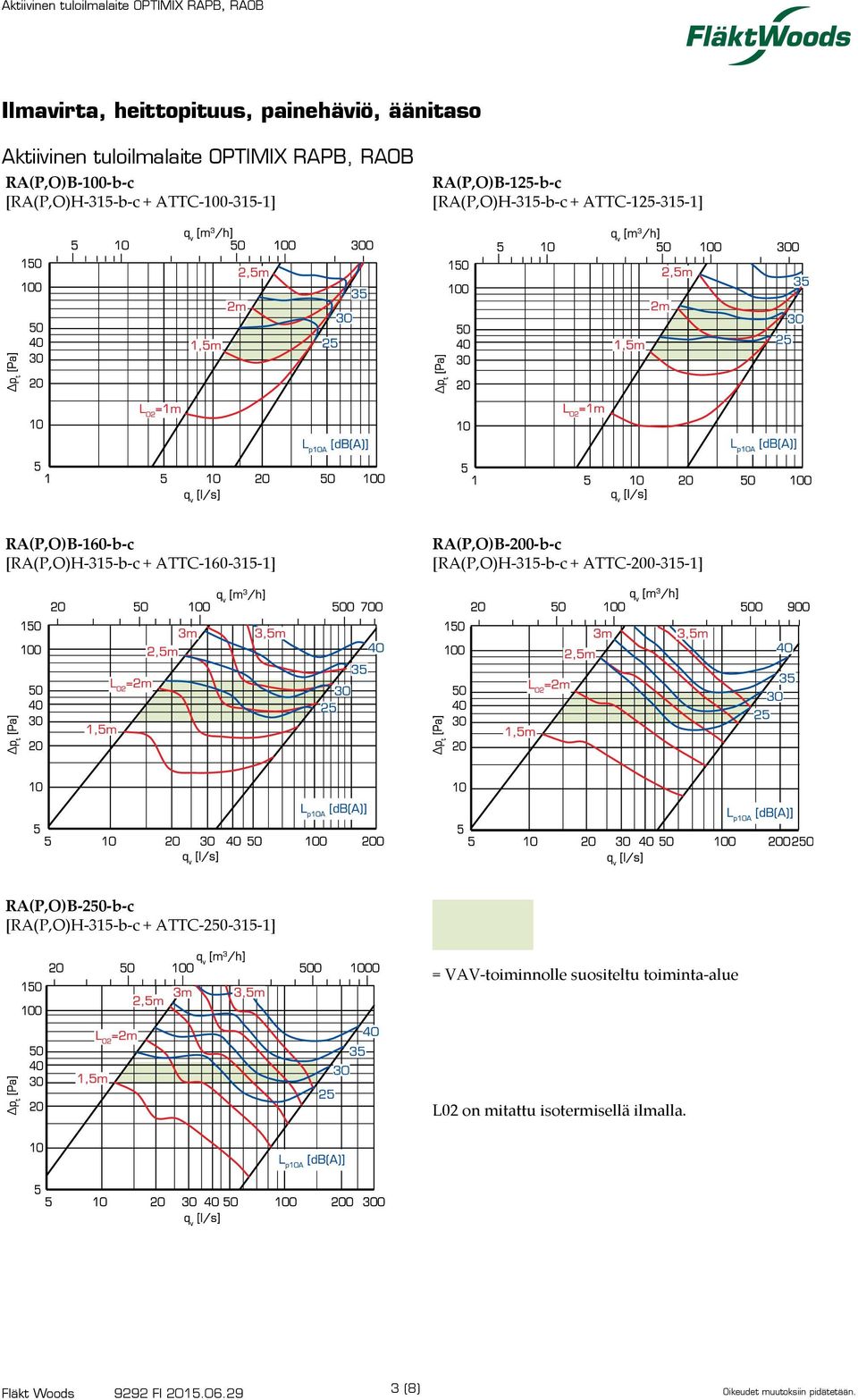

3 Ilmavirta, heittopituus, painehäviö, äänitaso RA(P,O)B-100-b-c [RA(P,O)H--b-c + ATTC ] RA(P,O)B-15-b-c [RA(P,O)H--b-c + ATTC-15--1] RA(P,O)B-10-b-c [RA(P,O)H--b-c + ATTC-10--1] RA(P,O)B-00-b-c [RA(P,O)H--b-c + ATTC-00--1] RA(P,O)B-50-b-c [RA(P,O)H--b-c + ATTC-50--1] = VAV-toiminnolle suositeltu toiminta-alue L0 on mitattu isotermisellä ilmalla. 99 FI (8)

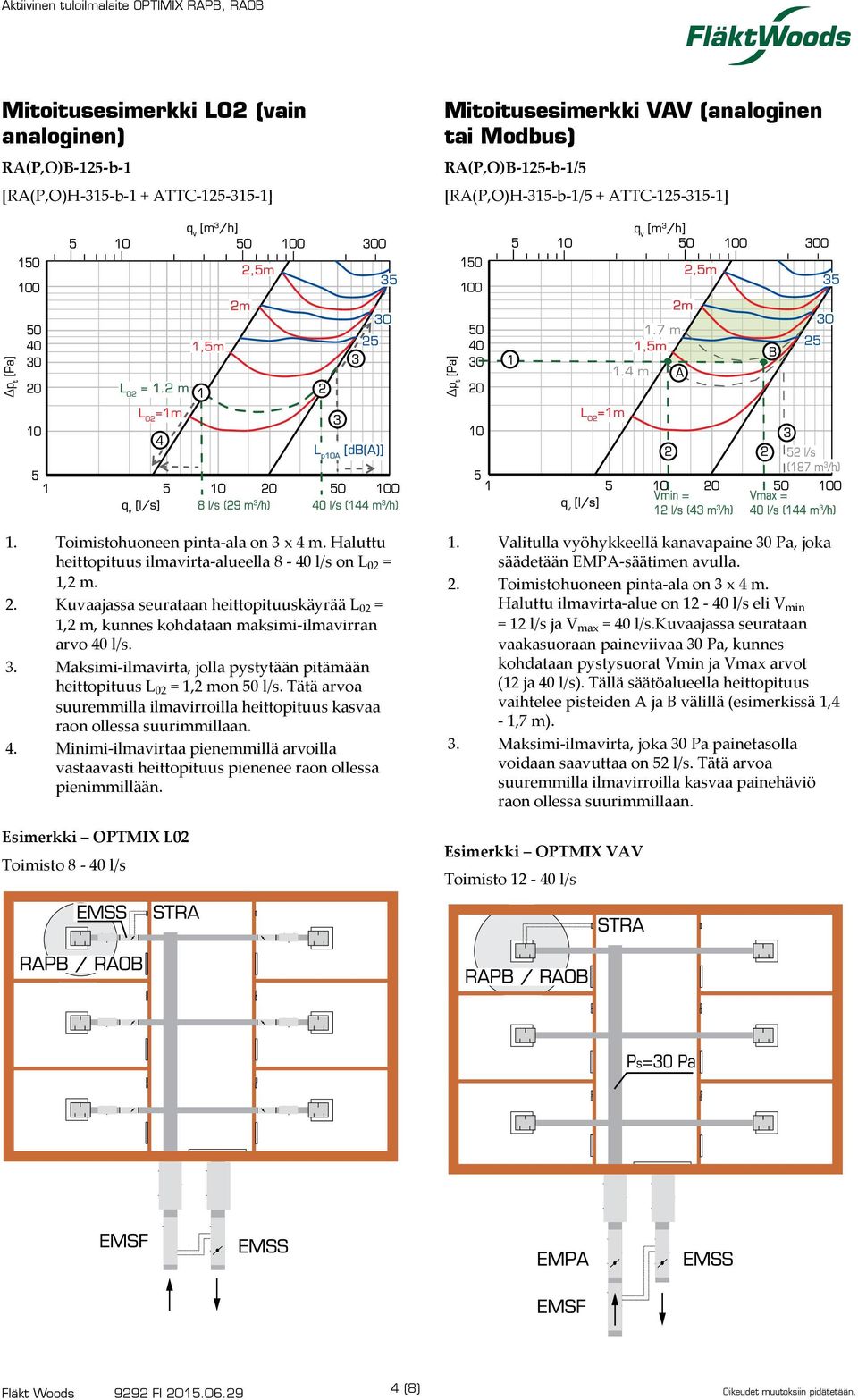

4 Mitoitusesimerkki L0 (vain analoginen) Mitoitusesimerkki VAV (analoginen tai Modbus) RA(P,O)B-15-b-1 RA(P,O)B-15-b-1/5 [RA(P,O)H--b-1 + ATTC-15--1] [RA(P,O)H--b-1/5 + ATTC-15--1] Toimistohuoneen pinta-ala on x m. Haluttu heittopituus ilmavirta-alueella 8-0 l/s on L0 = 1, m. Kuvaajassa seurataan heittopituuskäyrää L0 = 1, m, kunnes kohdataan maksimi-ilmavirran arvo 0 l/s. Maksimi-ilmavirta, jolla pystytään pitämään heittopituus L0 = 1, mon 50 l/s. Tätä arvoa suureilla ilmavirroilla heittopituus kasvaa raon ollessa suuriillaan. Minimi-ilmavirtaa pieneillä arvoilla vastaavasti heittopituus pienenee raon ollessa pieniillään. Esimerkki OPTMIX L0 99 FI Esimerkki OPTMIX VAV Toimisto 8-0 l/s. Valitulla vyöhykkeellä kanavapaine 0 Pa, joka säädetään EMPA-säätimen avulla. Toimistohuoneen pinta-ala on x m. Haluttu ilmavirta-alue on 1-0 l/s eli Vmin = 1 l/s ja Vmax = 0 l/s.kuvaajassa seurataan vaakasuoraan paineviivaa 0 Pa, kunnes kohdataan pystysuorat Vmin ja Vmax arvot (1 ja 0 l/s). Tällä säätöalueella heittopituus vaihtelee pisteiden A ja B välillä (esimerkissä 1, - 1,7 m). Maksimi-ilmavirta, joka 0 Pa painetasolla voidaan saavuttaa on 5 l/s. Tätä arvoa suureilla ilmavirroilla kasvaa painehäviö raon ollessa suuriillaan. Toimisto 1-0 l/s (8)

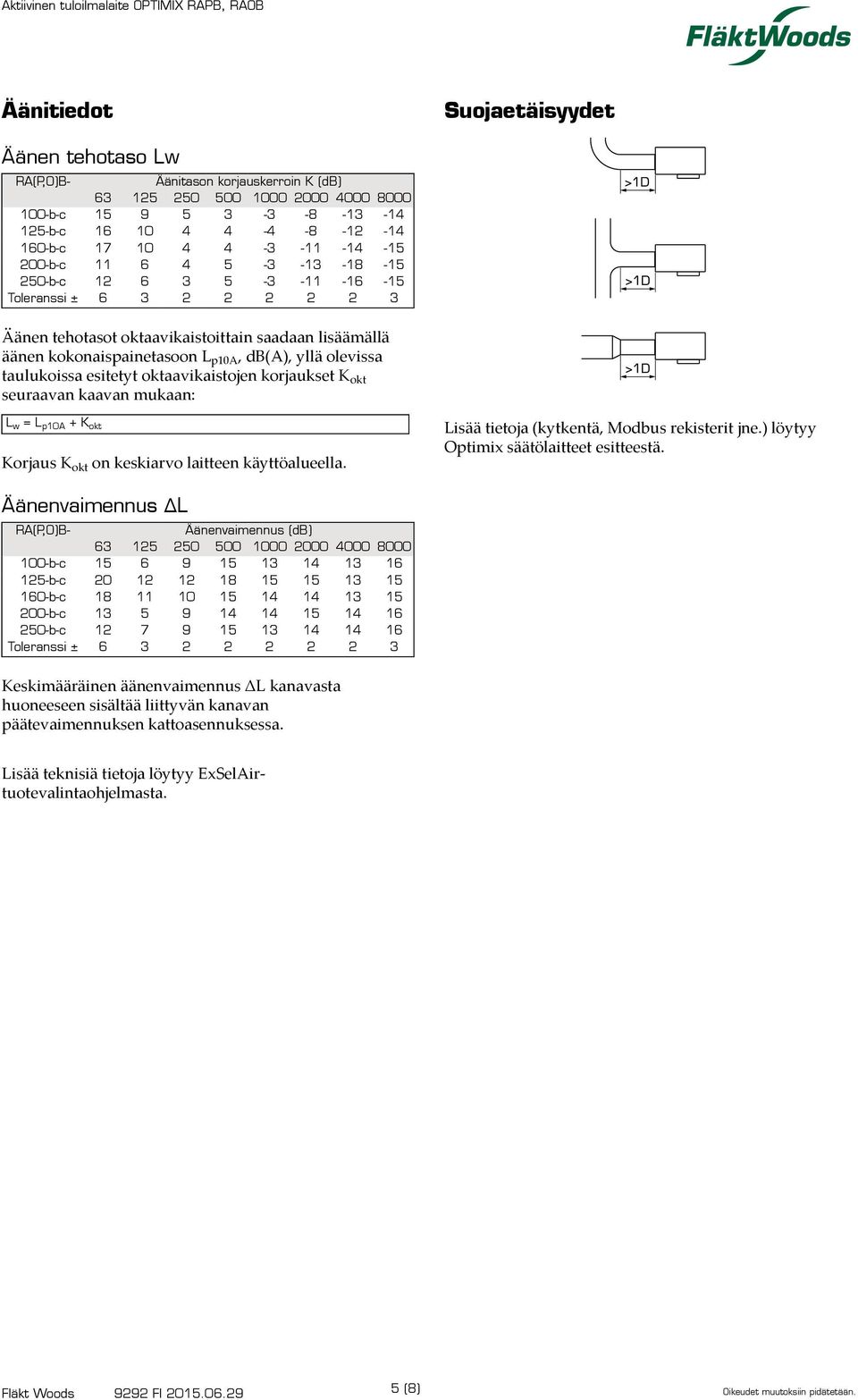

5 Äänitiedot Suojaetäisyydet Äänen tehotaso Lw RA(P,O)B100-b-c 15-b-c 10-b-c 00-b-c 50-b-c Toleranssi ± Äänitason korjauskerroin K (db) Äänen tehotasot oktaavikaistoittain saadaan lisäämällä äänen kokonaispainetasoon Lp10A, db(a), yllä olevissa taulukoissa esitetyt oktaavikaistojen korjaukset Kokt seuraavan kaavan mukaan: Lw = Lp10A + Kokt Lisää tietoja (kytkentä, Modbus rekisterit jne.) löytyy Optimix säätölaitteet esitteestä. Korjaus Kokt on keskiarvo laitteen käyttöalueella. Äänenvaimennus ΔL RA(P,O)B100-b-c 15-b-c 10-b-c 00-b-c 50-b-c Toleranssi ± Äänenvaimennus (db) Keskimääräinen äänenvaimennus ΔL kanavasta huoneeseen sisältää liittyvän kanavan päätevaimennuksen kattoasennuksessa. Lisää teknisiä tietoja löytyy ExSelAirtuotevalintaohjelmasta. 99 FI (8)

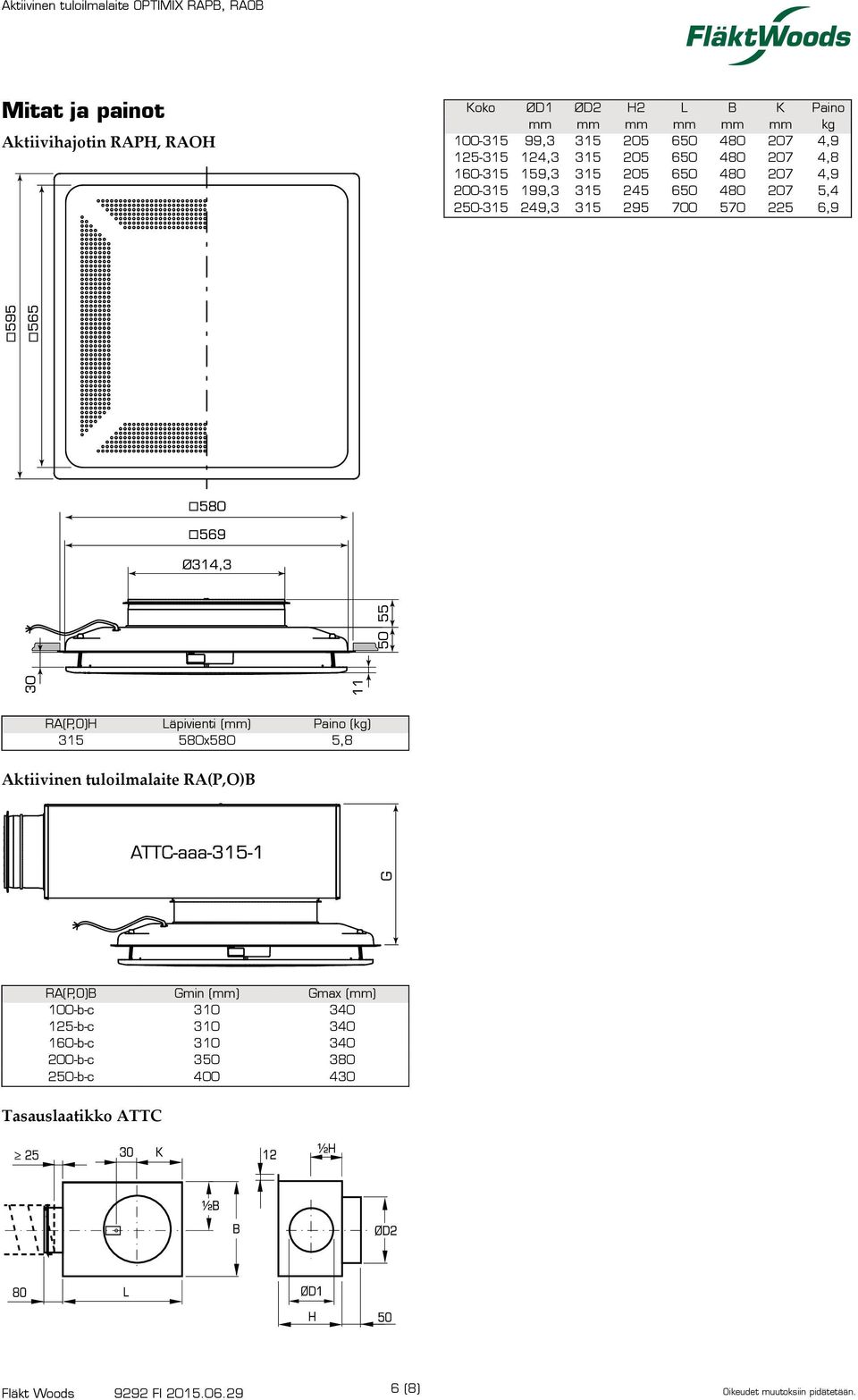

6 Mitat ja painot Koko Aktiivihajotin RAPH, RAOH RA(P,O)H Läpivienti () 580x ØD1 99,, 9, 199, 9, ØD H L B K Paino kg,9,8,9 5,,9 Paino (kg) 5,8 Aktiivinen tuloilmalaite RA(P,O)B RA(P,O)B 100-b-c 15-b-c 10-b-c 00-b-c 50-b-c Gmin () Gmax () Tasauslaatikko ATTC 99 FI (8)

7 Rakenne ja toiminta, materiaali Asennus, säätö ja huolto Execution and function Asennus-, käyttö- ja huoto-ohjeet toimitetaan jokaisen tuotteen mukana. Lisäksi jokaisen tuotteen mukana toimitetaan erillinen asetteluohje. OPTIMIX RA(O,P)B on hiljainen kattoon asennettava aktiivinen tuloilmalaite, joka sisältää kaksi vaihtoehtoista toimintoa. Sillä voidaan pitää haluttua heittopituutta vakiona ilmavirran muuttuessa (OPTIMIX L0) tai sitä voidaan käyttää ilmavirran tarpeenmukaiseen säätöön (OPTIMIX VAV). OPTIMIX RA(O,P)B sisältää aktiivisen tuloilmahajottimen RA(O,P)H ja vaimennetun tasauslaatikon ATTC. OPTIMIX aktiivinen tuloilmalaite mahdollistaa hyvän ja vedottoman sisäilman tuloilmavirran muuttuessa. OPTIMIX L0 on toiminto, jolla voidaan pitää haluttua heittopituutta vakiona ilmavirran muuttuessa. Haluttu heittopituus on helposti säädettävissä suoraan toimilaitteesta, ja valittu heittopituus säilyy käyttöalueella vakiona ilmavirran vaihtelusta huolimatta.toimilaitteen näytöstä voi lukea reaaliaikaisen heittopituuden. Puhallussuunnat voidaan säätää helposti. Toiminta perustuu pystysuunnassa liikkuvaan säätölevyyn, jota ohjataan automaattisesti toimilaitteen avulla (Kuva1). Ilmarakoa suurennetaan tai pienennetään siten,että ilmavirran muuttuessa heittopituus pysyy vakiona. Ilmavirran kasvaessa ilmarako suurenee, jolloin ilmavirran lähtönopeus hajottimesta pienenee. Vastaavasti ilmavirran pienentyessä ilmarako pienenee, jolloin ilmavirran lähtönopeus kasvaa. L0 toimintoa voidaan käyttää vain analogisella toimilaitteella. OPTIMIX VAV on toiminto, jolla voidaan säätää ilmavirtaa. Sitä voidaan käyttää sekä muuttuvalle että vakiona pysyvälle virtaukselle. Toiminta perustuu pystysuunnassa liikkuvaan säätölevyyn, jota ohjataan automaattisesti toimilaitteen avulla.vav-toimintoa käytettäessä ilmarako suurenee ilmavirran kasvaessa ja pienenee ilmavirran pienentyessä. Heittopituus vaihtelee ilmavirran mukaan. VAV-toimintoa voidaan käyttää joko analogisella tai Modbus toimilaitteella. Ohjeet ovat saatavana myös internetissä sivuilta Tekniset tiedot ja mitoitus Jotta mitoitus voitaisiin suorittaa täydellisesti, suosittelee ExSelAir-valintaohjelman käyttöä. Tämä ohjelma on saatavana internetissä sivuilta Kuva 1: Pystysuunnassa liikkuvan moottoroidun säätölevyn avulla ilmavirran nopeutta hallitaan siten, että heittopituus pysyy automaattisesti vakiona. Toimilaitteessa on kaksi ruuvimeisselillä käännettävää asetteluruuvia. Oikeanpuoleisella valitaan haluttu toiminto ja vaseanpuoleisella säädetään itse arvot (Kuva). Jokaisen tuotteen mukana toimitetaan yksinkertainen asetteluohje. Tarkeat kuvaukset toimilaitteesta löytyy Optimix säätölaitteet esitteestä. Tasauslaatikko ATTC:ssä on yhdistetty mittaus- ja säätölaite, joka on erittäin hiljainen. Tasauslaatikossa olevat eristysprofiilit takaavat tasaisen virtauksen hajottajalle. Profiilit (polyesterikuitu) ovat helposti irroitettavissa tarkastusta ja puhdistusta varten. Tasauslaatikon tiiveysluokka on C. Kuva : Säätöjen tekeminen on nopeaa ja vaivatonta. Reaaliaikaisesta näytöstä voi lukea valitun toiminnon mukaan joko heittopituuden metreinä tai ilmamäärän litroina sekunnissa. Materiaali ja pintakäsittely Sekä hajottimen runko että tasauslaatikko on valmistettu teräslevystä. Hajottimen sisällä olevat säätöosat ovat muovia. Hajotin on polttomaalattu, jolloin pinnan laatu on korkealuokkainen. Vakiovärinä on valkoinen RAL Muita värejä sekä CleanVent pinnoitetta on saatavana erikoistilauksesta. 99 FI (8)

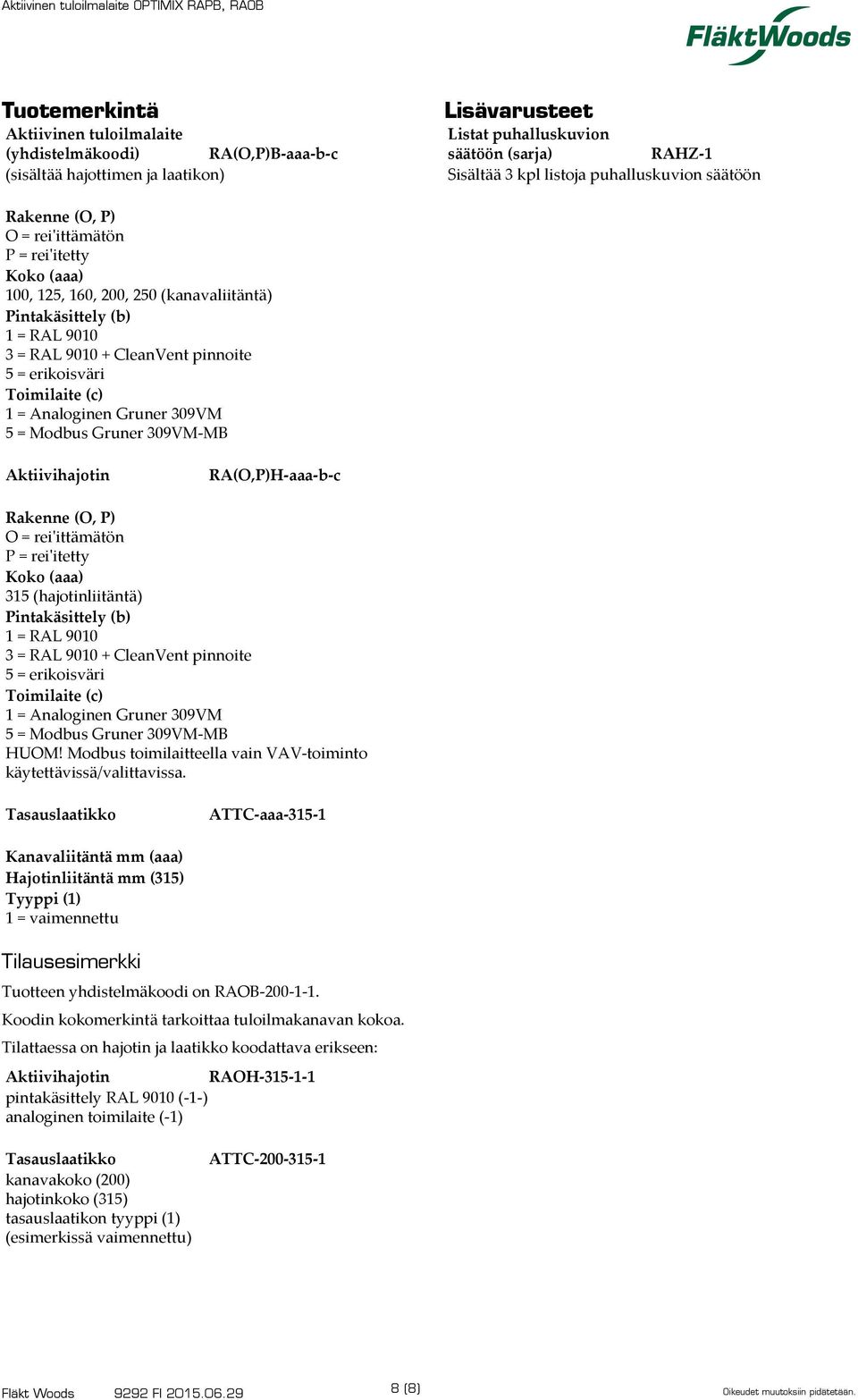

8 Tuotemerkintä Lisävarusteet Aktiivinen tuloilmalaite (yhdistelmäkoodi) RA(O,P)B-aaa-b-c (sisältää hajottimen ja laatikon) Listat puhalluskuvion säätöön (sarja) RAHZ-1 Sisältää kpl listoja puhalluskuvion säätöön Rakenne (O, P) O = rei'ittämätön P = rei'itetty Koko (aaa) 100, 15, 10, 00, 50 (kanavaliitäntä) Pintakäsittely (b) 1 = RAL 9010 = RAL CleanVent pinnoite 5 = erikoisväri Toimilaite (c) 1 = Analoginen Gruner 09VM 5 = Modbus Gruner 09VM-MB Aktiivihajotin RA(O,P)H-aaa-b-c Rakenne (O, P) O = rei'ittämätön P = rei'itetty Koko (aaa) (hajotinliitäntä) Pintakäsittely (b) 1 = RAL 9010 = RAL CleanVent pinnoite 5 = erikoisväri Toimilaite (c) 1 = Analoginen Gruner 09VM 5 = Modbus Gruner 09VM-MB HUOM! Modbus toimilaitteella vain VAV-toiminto käytettävissä/valittavissa. Tasauslaatikko ATTC-aaa--1 Kanavaliitäntä (aaa) Hajotinliitäntä () Tyyppi (1) 1 = vaimennettu Tilausesimerkki Tuotteen yhdistelmäkoodi on RAOB Koodin kokomerkintä tarkoittaa tuloilmakanavan kokoa. Tilattaessa on hajotin ja laatikko koodattava erikseen: Aktiivihajotin RAOH--1-1 pintakäsittely RAL 9010 (-1-) analoginen toimilaite (-1) Tasauslaatikko kanavakoko (00) hajotinkoko () tasauslaatikon tyyppi (1) (esimerkissä vaimennettu) ATTC FI (8)
