Suutinhajotin DYFB. Tekniset tiedot. Pikavalinta DYFB 0 mm raolla, 50 Pa. Tilausesimerkki Suutinhajotin DYFB-200.

Transkriptio

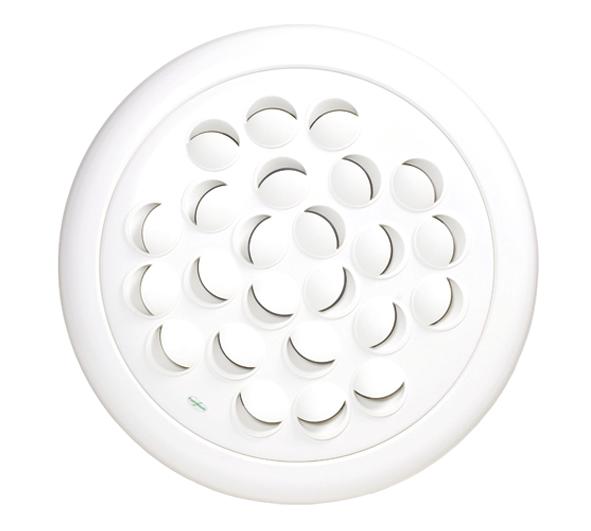

1 Suutinhajotin DYFB DYFB on hiljainen vapaasti kattoon asennettavaksi tarkoitettu suutinhajotin, jossa on kiinteä tasauslaatikko. Hajottimessa on säädettävät suuttimet, joiden avulla heittokuviota voidaan helposti muuttaa. Tasauslaatikossa on patentoitu mittaus- ja säätölaite ZAEF. Hajottimen ilmarako on säädettävissä joko 0 tai 12 mm korkeuteen. Pikavalinta DYFB 0 mm raolla, 50 Pa Hajotin Liitäntä, mm Ilmavirta l/s äänitason ollessa 25 db(a) 30 db(a) 35 db(a) DYFB DYFB DYFB DYFB DYFB DYFB DYFB Tekniset tiedot Helppo asentaa ja säätää Matala äänitaso Säädettävä ilmarako 0 tai 12 mm Helposti säädettävä heittokuvio Sisältää mittaus- ja säätölaitteen ZAEF 7 kokoa Tilausesimerkki Suutinhajotin DYFB-200. = käyttöalueen ulkopuolella HUOM! Koossa Ø400 säätö mukana tulevalla IRIS-säätimellä. 1 (7) Oikeudet muutoksiin pidätetään.

2 Ilmavirta, heittopituus, painehäviö, äänitaso Suutinhajotin DYFB 0 mm raolla, 4-suuntaan puhallus Heittopituus (isoterminen) Koko ilmoittaa hajottimen koon (mm). DYFB-100 DYFB-125 DYFB-160 DYFB-200 DYFB-250 *) tasauslaatikon säätöasento Vaadittava minimivirtaus riittävän mittauspaineen saavuttamiseksi. 2 (7) Oikeudet muutoksiin pidätetään.

3 Ilmavirta, painehäviö, äänitaso Suutinhajotin DYFB 0 mm raolla, 4-suuntaan puhallus DYFB-315 DYFB-400 *) tasauslaatikon säätöasento Vaadittava minimivirtaus riittävän mittauspaineen saavuttamiseksi. 3 (7) Oikeudet muutoksiin pidätetään.

4 Äänen tehotaso Lw DYFB 0 mm raolla DYFB Äänitason korjauskerroin K (db) Toleranssi ± Äänen tehotasot oktaavikaistoittain saadaan lisäämällä äänen kokonaispainetasoon L p10a, db(a), yllä olevissa taulukoissa esitetyt oktaavikaistojen korjaukset K okt seuraavan kaavan mukaan: Äänenvaimennus ΔL DYFB 0 mm raolla DYFB Äänenvaimennus (db) Toleranssi ± Keskimääräinen äänenvaimennus ΔL kanavasta huoneeseen sisältää liittyvän kanavan päätevaimennuksen kattoasennuksessa. L w = L p10a + K okt Korjaus K okt on keskiarvo laitteen käyttöalueella. 4 (7) Oikeudet muutoksiin pidätetään.

5 Mitta- ja painotiedot Suutinten muodostama kuvio Suutinhajotin DYFB s = 0 tai 12 mm Koko ØD ØD1 Ød B E H Paino [mm] [mm] [mm] [mm] [mm] [mm] [kg] * * sisältää IRIS-säätimen painon (6.4 kg) 5 (7) Oikeudet muutoksiin pidätetään.

6 Rakenne ja toiminta DYFB on hiljainen vapaasti kattoon asennettavaksi tarkoitettu suutinhajotin, jossa on kiinteä tasauslaatikko. Hajottimessa on säädettävät suuttimet, joiden avulla heittokuviota voidaan helposti muuttaa. Hajottimen ilmarako on säädettävissä joko 0 tai 12 mm korkeuteen. DYFB-suutinhajotinta on saatavana seitsemää eri kokoa. Tasauslaatikossa on patentoitu mittaus- ja säätölaite, jonka monipistemittaus mahdollistaa tasaisen ja tarkan mittausarvon. Mittaus- ja säätölaitteen säätökahvassa on säätöasennon osoitin ja lukitus. Mittaus- ja säätölaite on helposti irroitettavissa tarkastusta ja puhdistusta varten ilman, että säätöasento muuttuu. Tasauslaatikon säätöpellin mittausletkut ovat sisällä hajottimessa, mikä helpottaa säätöä ja mittausta. Yleistä Materiaali ja pintakäsittely Hajotin on valmistettu teräslevystä. Hajotin on polttomaalattu, jolloin pinnan laatu on korkealuokkainen. Vakiovärinä on valkoinen RAL Muita värejä on saatavana erikoistilauksesta. Suuttimet ovat valkoista muovia ja ne on käsitelty antistaattisesti. Asennus, säätö ja huolto Asennus- säätö- ja huolto-ohjeet löytyvät sivuilta Tuloilman k-arvot löytyvät myös tasauslaatikosta. Tekniset tiedot ja mitoitus Jotta mitoitus voitaisiin suorittaa täydellisesti, suosittelemme FläktGroupin valintaohjelman käyttöä. Ohjelma on saatavilla internetissä sivuilta Tuotekuvaus FläktGroupin tuloilmahajotin DYFB on vapaasti kattoon asennettavaksi tarkoitettu tuloilmalaite, jossa on säädettävät suuttimet sekä kiinteä tasauslaatikko. Hajottimen ilmarako on säädettävissä joko 0 tai 12 mm. Tasauslaatikko sisältää patentoidun mittausja säätölaitteen (ZAEF), joka on helposti irroitettavissa tarkastusta ja puhdistusta varten ilman että säätöasento muuttuu. 6 (7) Oikeudet muutoksiin pidätetään.

7 Tuotemerkintä Suutinhajotin Suutinhajotin, erikoisvärinen (kiinteä tasauslaatikko) DYFB-aaa DYFB-aaa-E Koko (aaa) 100, 125, 160, 200, 250, 315, (7) Oikeudet muutoksiin pidätetään.
