1 REAL Alternatives, moduuli 4: Vaihtoehtoisia kylmäaineita käyttävien järjestelmien huolto ja korjaus 1 Vaihtoehtoisia kylmäaineita käyttävien järjestelmien huolto ja korjaus Sisällysluettelo Refrig. Inhalation Flammability Pressure Other R744 R717 R32 R1234ze 1-Kylmäaineiden vaaratekijät R600a 2-Helposti syttyvät kylmäaineet R290 3-R744 (hiilidioksidi) R R717 (ammoniakki) 5-Itsearviointikysymykset & seuraavat askeleet Low toxicity Highly toxic Asphyxiant Asphyxiant Asphyxiant Asphyxiant Asphyxiant Non flammable Mildly flammable Mildly flammable Mildly flammable Highly flammable Highly flammable Highly flammable Much higher Lower Higher Lower Much lower Similar Similar Pressure rise of trapped liquid high and risk of trapping cold liquid high. Possibility of solid R744 formation. Products of decomposition highly toxic Products of decomposition highly toxic

2 REAL Alternatives, moduuli 4: Vaihtoehtoisia kylmäaineita käyttävien järjestelmien huolto ja korjaus 2 Tervetuloa REAL Alternatives Europe -monimuoto-oppimisen ohjelmaan Tämä oppikirja on osa kylmäalalla, ilmastointialalla ja lämpöpumppualalla toimiville teknikoille suunnattua monimuoto-oppimisen ohjelmaa, joka on suunniteltu parantamaan vaihtoehtoisten kylmäaineiden turvallisuuteen, tehokkuuteen ja luotettavuuteen sekä suojaustoimenpiteisiin liittyviä tietoja ja taitoja. Ohjelmaa tukee yhdistelmä interaktiivista verkko-opiskelua, painettuja koulutusoppaita, työkaluja ja arviointeja koulutuksen tarjoajien käyttöön sekä verkkokirjasto, jossa on käyttäjien lisäämiä resursseja osoitteessa REAL Alternatives -ohjelman on kehittänyt eri puolilla Eurooppaa sijaitsevien yhdistysten ja koulutuslaitosten yhteenliittymä, joka on rahoitettu yhteistyössä EU:n elinikäisen oppimisen ohjelman kanssa ja alan sidosryhmien tuella. Kouluttajat, valmistajat ja suunnittelijat eri puolelta Eurooppaa ovat osallistuneet sisällön luomiseen. Materiaali on saatavilla hollanniksi, englanniksi, saksaksi, italiaksi ja puolaksi. REAL Alternatives Europe -ohjelman moduulit: 1. Vaihtoehtoisten kylmäaineiden esittely turvallisuus, tehokkuus, luotettavuus ja hyvät käytännöt 2. Järjestelmien suunnittelu vaihtoehtoisia kylmäaineita käyttäen 3. Vaihtoehtoisiin kylmäaineisiin liittyvät suojaustoimenpiteet ja vuotojen havaitseminen 4. Vaihtoehtoisia kylmäaineita käyttävien järjestelmien huolto ja korjaus 5. Alhaisen GWP-arvon omaavien kylmäaineiden käyttöönotto vanhoissa järjestelmissä 6. Oikeudellisten velvoitteiden tarkistuslista vaihtoehtoisia kylmäaineita käytettäessä 7. Vuotojen taloudellisten vaikutusten ja ympäristövaikutusten mittaaminen 8. Työkaluja ja neuvoja kohdekartoituksiin Voit opiskella jokaisen moduulin erikseen tai suorittaa koko kurssin ja sen arvioinnin.

3 REAL Alternatives, moduuli 4: Vaihtoehtoisia kylmäaineita käyttävien järjestelmien huolto ja korjaus 3 Lisää tietoa on saatavilla verkkokirjastosta. Löydät jokaisen moduulin tekstistä viittauksia tarkempiin tiedonlähteisiin. Kun olet suorittanut moduulin loppuun, voit tarkistaa ne viittaukset, joista haluat lisätietoa, osoitteessa Voit myös lisätä kirjastoon resursseja, kuten linkkejä, teknisiä oppaita tai esityksiä, jos uskot, että niistä olisi hyötyä muillekin. Moduulista 6 löytyy lista kaikesta asiaan liittyvästä lainsäädännöstä ja kaikista standardeista, joihin ohjelmassa viitataan. Arviointivaihtoehtoja on saatavilla, jos haluat hyväksytyn jatkuvan ammatillisen kehittymisen todistuksen (CPD, continued professional development) Jokaisen moduulin lopussa on yksinkertaisia itsearviointikysymyksiä ja -harjoituksia, joiden avulla voit arvioida oppimistasi. Arviointi ja valinnaisen todistuksen hankkiminen on mahdollista suorittaa joko verkossa tai kirjallisena kokeena. Arviointi ja todistus ovat saatavilla vain niille, jotka osallistuvat REAL Alternatives -ohjelman hyväksymän kouluttajan tai työnantajan tarjoamaan koulutukseen. CPD-todistuksia antavat REAL Alternatives -yhteistyökumppanit (CPD = Continued Professional Development, jatkuva ammatillinen kehittyminen). Sivustolla on lista hyväksytyistä kouluttajista. Jos olet kiinnostunut vaihtoehtoisista kylmäaineista, rekisteröidy sivustolla niin saat päivityksiä, uutisia ja kutsuja, jotka liittyvät koulutuksiin, taitoihin ja kylmäalan tapahtumiin. Voit käyttää ja jakaa tätä materiaalia henkilökohtaisiin koulutustarkoituksiin. Oppikirjan ja sisällön tekijänoikeus säilyy Institute of Refrigerationilla ja yhteistyökumppaneilla. Materiaalia voi kopioida joko kokonaan tai osittain koulutustarkoituksiin lähettämällä kirjallisen hakemuksen REAL Alternatives Consortiumille, c/o Institute of Refrigeration, sähköpostiosoite Yhdistyneessä kuningaskunnassa: ior@ior.org.uk. Kaikki sisältöä tai oppimisohjelmaa koskevat kysymykset tulisi lähettää myös osoitteeseen ior@ior.org.uk. Ohjelman tausta ja kehityshistoria Tämä oppimisohjelma kehitettiin osana kaksivuotista projektia, jota johti kuuden yhteistyökumppanin yhteenliittymä eri puolilta Eurooppaa ja jonka rahoitti EU:n elinikäisen oppimisen ohjelma. Se suunniteltiin paikkaamaan puutteita jäähdytys-, ilmastointi- ja lämpöpumpputeknikoiden vaihtoehtoisten kylmäaineiden käyttötaidoissa. Ohjelma tarjoaa itsenäistä, ajan tasalla olevaa tietoa helppokäyttöisessä muodossa. Projektiyhteenliittymään kuului ammatillisia laitoksia, koulutuslaitoksia ja työntekijöiden edustajistoja. Työnantajista, valmistajista, toimialajärjestöistä ja ammattiinstituuteista muodostuvat sidosryhmät osallistuivat myös oppimateriaalin luomiseen, antoivat neuvoja sisällön suhteen ja tarkastelivat ohjelmaa sen kehityksen aikana. Yhteenliittymän kuusi yhteistyökumppania olivat: Association of European Refrigeration Air Conditioning and Heat Pump Contractors

4 REAL Alternatives, moduuli 4: Vaihtoehtoisia kylmäaineita käyttävien järjestelmien huolto ja korjaus 4 Associazione Tecnici del Freddo, Italia Informationszentrum für Kälte-, Klima- und Energietechnik ggmbh (IKKE), Duisburg, Saksa Institute of Refrigeration, Yhdistynyt kuningaskunta Limburgin katolinen yliopisto (KHLim), Belgia London South Bank University, Yhdistynyt kuningaskunta PROZON-kierrätysohjelma, Puola.

5 REAL Alternatives, moduuli 4: Vaihtoehtoisia kylmäaineita käyttävien järjestelmien huolto ja korjaus 5 Moduuli 4 Ohjeita vaihtoehtoisia kylmäaineita käyttävien järjestelmien huoltoon ja korjaukseen Tässä oppaassa (4/8) keskitytään kuvaamaan vaihtoehtoisia kylmäaineita käyttävien järjestelmien huollon ja ylläpidon eroja. Opas on johdanto aiheeseen. Se ei korvaa käytännön harjoittelua ja kokemusta. Moduulin lopusta löydät linkkejä hyödylliseen lisätietoon eri vertaisarvioinnin läpikäyneistä lähteistä, joita suositellaan tekniseksi tueksi, jos haluat saada lisää tietoa aiheesta. Seuraavilla sivuilla kuvataan vaihtoehtoisia kylmäaineita käyttävien järjestelmien huollon ja ylläpidon eroja. Kuvaus perustuu hyviin käytäntöihin kylmäaineiden kanssa toimittaessa, ja siinä on annettu lisätietoja työskentelystä helposti syttyvien, myrkyllisten ja erittäin korkeassa paineessa käytettävien kylmäaineiden kanssa. Tietoa on annettu myös turvallisesta työympäristöstä sekä soveltuvin osin seuraavista käytännöistä: vuototestaus talteenotto/hävittäminen tyhjennys juotosten poisto ja juottaminen täyttäminen osien vaihto. Menetelmistä ei anneta tarkkaa selitystä vaan ainoastaan lyhyt kuvaus tärkeimmistä eroista perinteisiin kylmäaineisiin verrattuna. Tiedot on tarkoitettu kokeneille huolto- ja ylläpitoteknikoille. On suositeltavaa, että kaikilla teknikoilla on F-kaasujen käsittelyyn tarvittava pätevyys todisteena siitä, että he osaavat käsitellä perinteisiä kylmäaineita, ja että he hankkivat lisäkoulutusta kyseessä olevan vaihtoehtoisen kylmäaineen käsittelyssä. Teknikkojen tulee suorittaa perusteellinen koulutus ennen työskentelyä vaihtoehtoisten kylmäaineiden kanssa.

6 REAL Alternatives, moduuli 4: Vaihtoehtoisia kylmäaineita käyttävien järjestelmien huolto ja korjaus 6 1. Kylmäaineiden vaaratekijät Alla olevassa taulukossa on esitetty vaihtoehtoisten kylmäaineiden vaaratekijöitä muistin virkistykseksi. Tarkat tiedot löytyvät moduulista 1. Liikennevalojen värit merkitsevät vaaratekijän vakavuutta esimerkkinä olevaan R404A:han verrattuna. Ennen työn aloittamista on tehtävä riskianalyysi tai tutkittava valmista analyysiä. Riskit on arvioitu työn, ympäristön ja muiden alueella oleskelevien henkilöiden perusteella. Taulukko 1: Vaihtoehtoisten kylmäaineiden vaaratekijät REAL Alternatives Guide 1 Kylmäaine R744 R717 R32 R1234ze R600a R290 R1270 Aineen hengittäminen Lievästi myrkyllinen Erittäin myrkyllinen Tukahduttava Tukahduttava Tukahduttava Tukahduttava Tukahduttava Syttyvyys Paine Muu Palamaton Ei helposti syttyvä Ei helposti syttyvä Ei helposti syttyvä Erittäin helposti syttyvä Erittäin helposti syttyvä Erittäin helposti syttyvä Paljon korkeampi Matalampi Korkeampi Matalampi Paljon matalampi Samanlainen Samanlainen Järjestelmään jääneen nesteen paineen kohoamisen riski on suuri, ja kylmän nesteen järjestelmään jäämisen riski on myös suuri. Kiinteää R744:ää saattaa muodostua. Hajoamistuotteet ovat erittäin myrkyllisiä Hajoamistuotteet ovat erittäin myrkyllisiä Vihreä samanlainen kuin R404A:lla tai ei yhtä vakava. Keltainen hieman vakavampi kuin R404A:lla. Punainen huomattavasti vakavampi kuin R404A:lla. Huoltomenetelmien erot Vaihtoehtoisten kylmäaineiden ominaisuudet ja etenkin niiden vaaratekijät vaikuttavat järjestelmien huoltoon ja ylläpitoon. Vaikutukset tärkeimpiin toimenpiteisiin (silloin, kun ne eroavat perinteisistä HFC-yhdisteistä) on esitetty lyhyesti alla olevassa taulukossa ja kuvattu tarkemmin jäljempänä tässä oppaassa. Muista! Jos olet vähänkään epävarma älä tee mitään. Keskeytä työ ja kysy asiasta!

7 REAL Alternatives, moduuli 4: Vaihtoehtoisia kylmäaineita käyttävien järjestelmien huolto ja korjaus 7 Taulukko 2: Erot huoltotoimenpiteissä Kylmäaine Työalue Laitteet Vuototestaus Täyttö Talteenotto/ hävittäminen R744 R717 R32 R1234ze R600a R290 R1270 Erittäin hyvä ilmanvaih to Erittäin hyvä ilmanvaih to, ei syttymislä hteitä Sopii käytettäväksi erittäin korkeassa paineessa Sopii käytettäväksi R717:n kanssa, ei syttymislähteitä Sopii käytettäväksi korkeassa paineessa, ei syttymislähteitä Ei syttymislähteitä Menetelmän tulee havaita R744 Menetelmän tulee olla turvallinen ja kyetä havaitsemaan R717 Menetelmän tulee olla turvallinen ja kyetä havaitsemaan R32 Menetelmän tulee olla turvallinen ja kyetä havaitsemaan R1234ze Menetelmän tulee olla turvallinen ja kyetä havaitsemaan hiilivedyt *Alle 150 g määriä pidetään yleensä pieninä. Täyttö tulee aloittaa kaasulla hiilihappojään muodostumisen estämiseksi Täyttömäärän paino on pienempi, joten tarkkuus on tärkeää Tavallisesti aine päästetään poistumaan ilmaan Otetaan talteen Otetaan talteen Otetaan talteen Kaikkien kylmäaineiden kanssa työskenneltäessä ja tulitöitä (juottamista/hitsausta) tehtäessä tulee käyttää asianmukaisia käsineitä ja suojalaseja. Pieniä määriä* voidaan päästää ilmaan, muuten hiilivety otetaan talteen

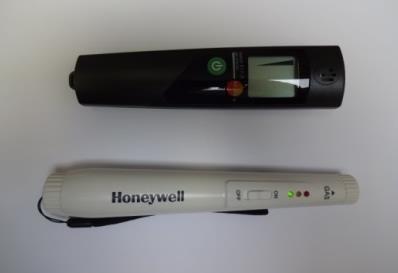

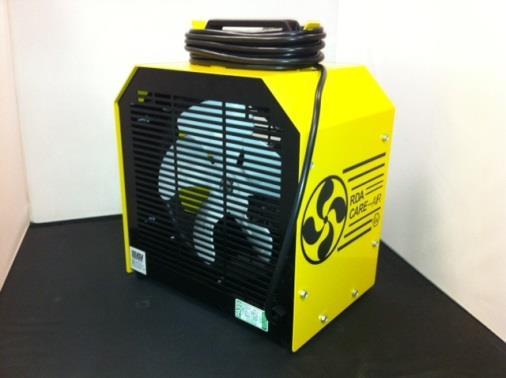

8 REAL Alternatives, moduuli 4: Vaihtoehtoisia kylmäaineita käyttävien järjestelmien huolto ja korjaus 8 2. Turvallinen työympäristö ja henkilönsuojaimet Helposti syttyvät kylmäaineet Tämä kappale koskee seuraavien aineiden turvallista käsittelyä: Hiilivedyt (R600a, R290, R1270) R32 R1234ze R717. Turvallinen työympäristö ja henkilönsuojaimet Helposti syttyvien kylmäaineiden kanssa työskenneltäessä tilan tulee olla: Hyvin tuuletettu. Syttymislähteitä ei saa olla 3 m etäisyydellä (tyypillinen turva-alue helposti syttyvää kylmäainetta käyttävien järjestelmien kanssa työskenneltäessä). Tarvittaessa on käytettävä koneellista ilmanvaihtoa ja sopivaa tuuletinta. Sellaisessa on EX-luokan tuuletinmoottori ja 5 m pitkä virtajohto, jonka avulla sen voi kytkeä päälle turvallisen työalueen ulkopuolella. Kuva 1: Sopiva tuuletin Jos työskentelet järjestelmän sisällä tai jos on syytä epäillä vuotoa, tarkasta alue ja valvo sitä hiilivetyilmaisimen avulla. On tärkeää varmistaa, ettei ilmaisimen nollatasoa voi asettaa syttyvän kylmäaineen taustapitoisuuden tasolle, ja että ilmaisin hälyttää, kun 20 % alemmasta syttyvyysrajasta on saavutettu. Kuvassa on hiilivedyille sopivia ilmaisimia. Kuva 2: Kaasunilmaisimet helposti syttyville kaasuille Palosammuttimen on myös oltava helposti saatavilla. Sen tulee olla joko vähintään 2 kg jauhesammutin tai samankokoinen hiilidioksidisammutin. Kuva 3: Jauhesammutin Kuva 4: Hiilidioksidisammu tin

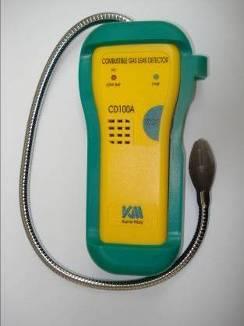

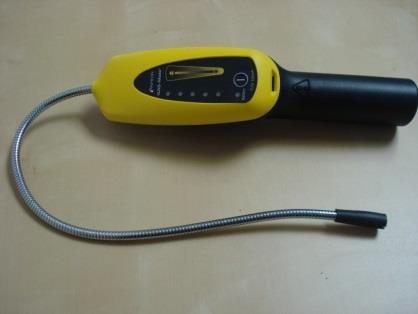

9 REAL Alternatives, moduuli 4: Vaihtoehtoisia kylmäaineita käyttävien järjestelmien huolto ja korjaus 9 Laitteet Joitakin tavallisia työkaluja ja laitteita, kuten mittarisarjoja, voi käyttää turvallisesti helposti syttyvien kylmäaineiden kanssa. Huom. Tämä ei koske R717:ää. Useimpia tavallisia tyhjiöpumppuja voi käyttää turvallisesti, koska virtakytkin on niiden ainoa syttymislähde. Lisäksi pumpusta poistuva helposti syttyvä kylmäaine hajaantuu yleensä turvallisesti, eikä sen seurauksena synny syttymisvaara-aluetta, kunhan pumppu on alueella, jossa on hyvä ilmanvaihto. Alla olevassa järjestelmän tyhjennystä käsittelevässä kappaleessa kerrotaan, miten kytkimeen liittyvät vaarat voidaan välttää. Tavallisia talteenottolaitteita ei saa käyttää helposti syttyvien kylmäaineiden talteenottoon, sillä niitä ei voi käyttää turvallisesti. Toisin kuin tyhjiöpumpuissa, niissä on useita syttymislähteitä (esim. virtakytkimet, releet, painekytkimet). Lisäksi vuoto aiheuttaisi syttymisvaara-alueen koneen ympärille. Näitä vaaratekijöitä ei voi välttää, joten on käytettävä asianmukaista talteenottolaitetta talteenottoa käsittelevän kappaleen mukaisesti. Kuva 5: Esimerkki hiilivetyjärjestelmien huoltoon käytettävistä laitteista BRA Guide to servicing Useimmat HFC- ja HCFC-yhdistevuotojen havaitsemiseen käytettävät hydrocarbon refrigerants elektroniset vuodonilmaisimet eivät ole turvallisia tai tarpeeksi herkkiä in a commercial käytettäviksi helposti syttyvien kylmäaineiden kanssa. Tästä syystä on environment käytettävä erityisesti helposti syttyville kaasuille tarkoitettuja elektronisia ilmaisimia (tai vuodonilmaisinsuihketta) vuototestausta käsittelevän kappaleen mukaisesti. Vuototestaus Helposti syttyviä kylmäaineita käyttävät järjestelmät on vuototestattava käyttäen turvallista ja tarpeeksi herkkää menetelmää: Vuodonilmaisinsuihke. Tarkoitukseen sopiva elektroninen syttyvän kaasun ilmaisin (esimerkkejä näkyy kuvissa alla). See REAL Alternatives Guide 3 Guide on leak testing Jos et löydä vuotoja näillä keinoin, ota jäljelle jäänyt aine talteen ja suorita tiiviyskoe järjestelmälle käyttäen typpeä tai typestä ja pienestä määrästä heliumia tai vetyä koostuvaa kaasuseosta. Kuva 6: Hiilivetyjen kanssa käytettäviksi soveltuvia elektronisia vuodonilmaisimia

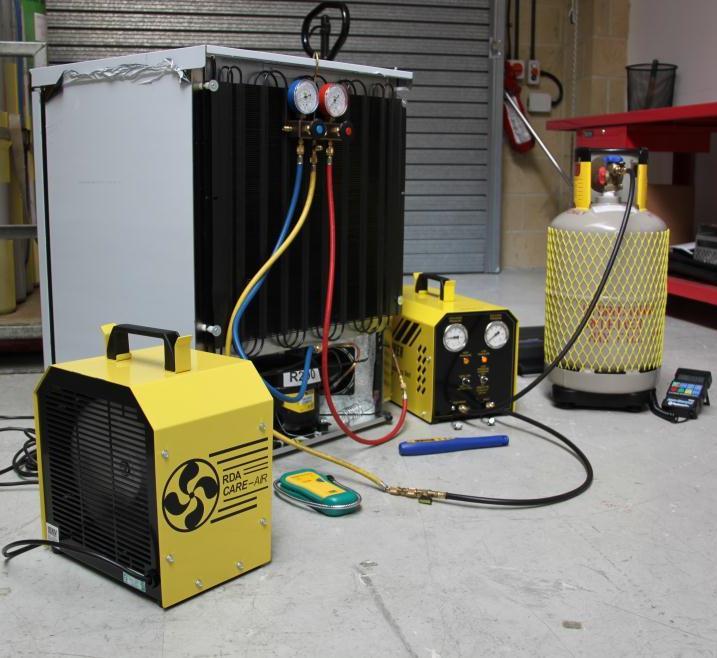

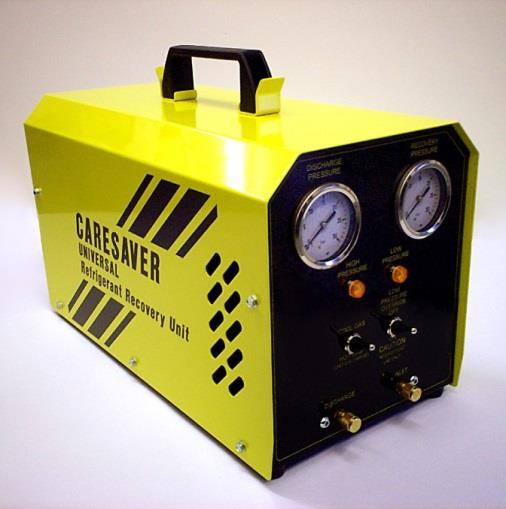

10 REAL Alternatives, moduuli 4: Vaihtoehtoisia kylmäaineita käyttävien järjestelmien huolto ja korjaus 10 Kylmäaineen talteenotto ja tyhjennys Kylmäaineen talteenotto Helposti syttyvät kylmäaineet on otettava talteen käyttäen asianmukaista talteenottolaitetta, kuten esimerkiksi Care Saver -talteenottolaitetta (tavallista halogeenihiilivedyille tarkoitettua talteenottolaitetta ei voi käyttää). Huom. Laite ei sovellu käytettäväksi R717:n talteenottoon. Tyhjennä talteenottopullo ja poista siitä ilma ennen sen täyttämistä helposti syttyvällä kylmäaineella. Älä sekoita helposti syttyviä kylmäaineita muihin kylmäaineisiin talteenottopullossa. Älä täytä talteenottopulloja yli 45 %:iin HFCyhdisteiden turvallisesta täyttömäärästä hiilivetykylmäaineita talteen otettaessa. Merkitse talteenottopulloon, että se sisältää helposti syttyvää ainetta. Kuva 7: Hiilivetyjen, R32:n ja R1234ze:n talteenottoon käytettävä laite Tyhjennys Tyhjiöpumppu on tarkastettava sen varmistamiseksi, että virtakytkin on sen ainoa syttymislähde. Jos näin on, tyhjiöpumppua voi käyttää turvallisesti helposti syttyvien kylmäaineiden kanssa, kunhan virtakytkintä ei käytetä: Laita virtakytkin päälle, kytke sen jälkeen pumppu pistorasiaan 3 m turva-alueen ulkopuolella ja ohjaa sitä kyseisestä pistorasiasta. Sijoita tyhjiöpumppu joko ulos tai tilaan, jossa on hyvä ilmanvaihto. Juotosten poisto ja juottaminen Juotosten poisto Jotta juotokset voitaisiin poistaa turvallisesti: Valvo aluetta jatkuvasti helposti syttyvien kylmäaineiden ilmaisimella. Varmista, että alueella on hyvä luonnollinen tai koneellinen ilmanvaihto. Ota helposti syttyvä kylmäaine talteen järjestelmästä (ks. talteenottomenetelmä) ja varmista, että olet ottanut kaiken kylmäaineen talteen järjestelmän kaikista osista. Käytä talteenottolaitetta niin kauan, että järjestelmässä on tyhjiö ja järjestelmästä on poistunut niin paljon kylmäainetta kuin mahdollista. Täytä järjestelmää hapettomalla kuivalla typpikaasulla, kunnes sen paine on 0,1 bar g. Kytke järjestelmään poistoputki, joka avautuu ulkoilmaan. Poista juotokset liitoksista. Juottaminen Jotta liitokset voitaisiin juottaa turvallisesti: Valvo aluetta jatkuvasti helposti syttyvien kylmäaineiden ilmaisimella. Varmista, että alueella on hyvä luonnollinen tai koneellinen ilmanvaihto.

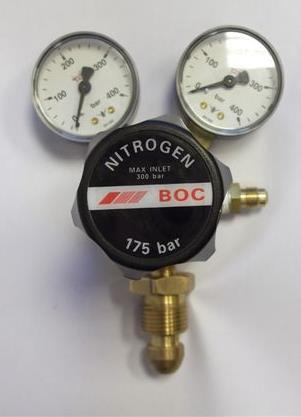

11 REAL Alternatives, moduuli 4: Vaihtoehtoisia kylmäaineita käyttävien järjestelmien huolto ja korjaus 11 Kun juotat liitoksia uudelleen kiinni, varmista, että vähintään yksi järjestelmän liitäntäpiste aukeaa ulkoilmaan, ja huuhtele järjestelmä kuivalla typpikaasulla. Täyttö ja osien vaihto Täyttö Varmista, että alueella on hyvä luonnollinen tai koneellinen ilmanvaihto. Hiilivedyt käytä kylmäaineeksi tarkoitettua hiilivetyä, ei nestekaasua. Jos täyttöputket eivät ole tyhjentyneet, tyhjennä ne huolellisesti (avaamalla ja sulkemalla pullon venttiili ennen tyhjentämistä). Älä täytä järjestelmää liian täyteen (esim. hiilivetyjen täyttömäärä painaa n. 45 % vastaavan HFC-yhdisteitä käyttävän järjestelmän täyttömäärästä). Punnitse täyttömäärä huolellisesti täyttäessäsi järjestelmiä, joiden täyttömäärä on tarkkaan ennalta määritelty. Toleranssi on yleensä ±5 %. Älä muuta kylmäaineiden täyttömääriä, vaan käytä aina valmistajan ilmoittamaa määrää. Osien vaihto Vaihda sähkölaitteet ja kompressorit samanlaisiin osiin. Varmista, että tiivistetyt kytkentäkotelot on tiivistetty oikein uudelleen ennen järjestelmän ottamista uudelleen käyttöön. Älä tee osiin muutoksia tai siirrä niitä. See REAL Alternatives e-library HC brazing video

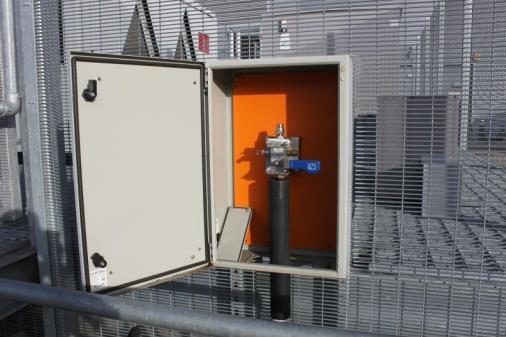

12 REAL Alternatives, moduuli 4: Vaihtoehtoisia kylmäaineita käyttävien järjestelmien huolto ja korjaus R744 (hiilidioksidi) Suurimmat erot R744:n kanssa työskentelemisessä liittyvät korkeaan paineeseen, nesteen järjestelmään jäämisen suurempaan riskiin ja todennäköisyyteen sekä hiilihappojään muodostumiseen liittyviin ongelmiin. Turvallinen työympäristö ja henkilönsuojaimet Työalueella tulee olla erittäin hyvä ilmanvaihto, ja sitä on valvottava CO 2 - ilmaisimella (joko alueen kiinteällä ilmaisimella tai henkilökohtaisella ilmaisimella). Tyypilliset hälytystasot ovat: Esihälytys tasolla 1 %, ppm Varsinainen hälytys tasolla 2 %, ppm. Kuva 8: Henkilökohtainen CO2-hälytin R744 on tukahduttava aine ja saattaa aiheuttaa sekavuutta. Jos vuoto suljetussa tilassa, kuten kylmiössä tai laitostiloissa, saattaisi johtaa pitoisuuksiin, jotka vaikeuttavat tilasta poistumista, kiinteän vuotojen havaitsemisjärjestelmän asentaminen on tarpeen. Myös kuulonsuojaimia tarvitaan poistettaessa R744:ää järjestelmästä. Varmista ennen R744-järjestelmän parissa työskentelyä, että tiedät, miten järjestelmä toimii ja mikä kunkin osan tarkoitus on, etenkin eristysventtiilien kyseessä ollessa. Laitteet Ylikriittisten järjestelmien paine on enintään 120 bar g, ja alikriittisten kaskadijärjestelmien paine on tyypillisesti enintään 45 bar g. Pullon paine on myös korkea, esim. 70 bar g pullon lämpötilan ollessa 30 O C. Työkalujen ja laitteiden tulee soveltua ko. paineessa käytettäviksi: Letkut (teräksinen punosvahvisteinen, kupariputki tai paineilmaletku). Mittarisarjat. Pullojen liitokset. Typen säätölaite ja mittarisarja painetestausta varten lujuuskoetta varten saatetaan tarvita jopa 120 bar g:n paine (kuvassa on tarkoitukseen soveltuva säätölaite). Järjestelmiin kytkettäessä: Varmista, ettei R744:ää ole jäänyt putkiin, putkiyhteisiin jne. Jos varoventtiili on käytössä, varmista, että sen avautumissuunta on turvallinen. Kuvassa on esimerkkejä tarkoitukseen sopivista täyttölaitteista. Kuva 9: R744- järjestelmien painetestaukseen soveltuva säätölaite

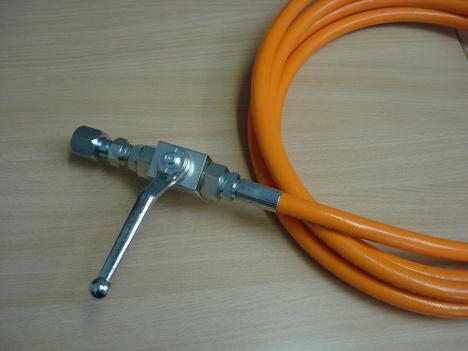

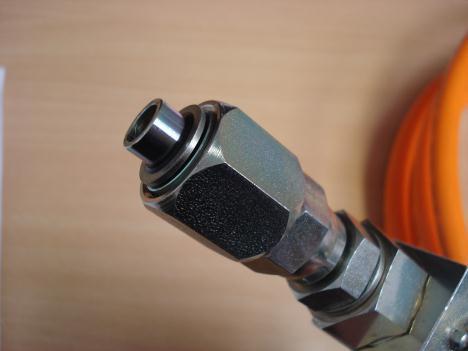

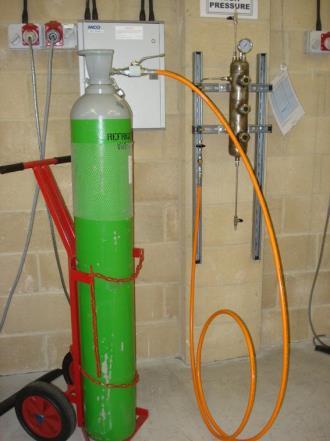

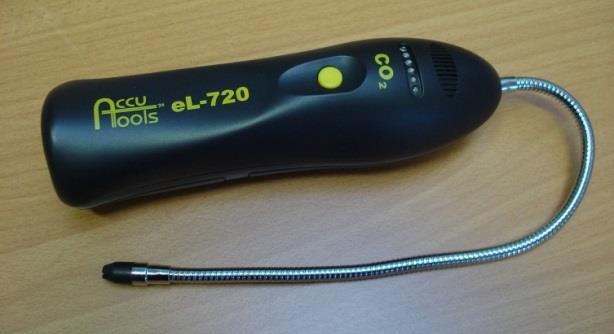

13 REAL Alternatives, moduuli 4: Vaihtoehtoisia kylmäaineita käyttävien järjestelmien huolto ja korjaus 13 Kuva 11: Liitos järjestelmään Kuva 12: Liitos pulloon Kuva 10: Täyttölaitteistoon kytketty pullo Vuotojen havaitseminen CO 2 -molekyylit ovat pienempiä kuin HFC-kylmäaineiden molekyylit, joten aine hajaantuu helpommin. Korkeamman paineen kanssa se merkitsee, että R744- järjestelmien vuotoriski on suurempi. Vuotojen havaitsemismenetelmiin kuuluu: See REAL Alternatives Guide 3 on Leak Testing Silmämääräinen tarkastus esim. öljytahrat. Vuodonilmaisinsuihke. Tarkoitukseen sopivat elektroniset vuodonilmaisimet, kuten kuvassa (ilmakehässä esiintyy CO 2 :ta, joten ilmaisimet havaitsevat luonnollista korkeammat pitoisuudet). Kuva 13: R744:lle soveltuvat vuodonilmaisimet

14 REAL Alternatives, moduuli 4: Vaihtoehtoisia kylmäaineita käyttävien järjestelmien huolto ja korjaus 14 Hävittäminen R744:ää ei yleensä oteta talteen, vaan se päästetään ilmaan: Päästä kaasu ilmaan joko hyvin tuuletettuun tilaan tai ulos. Varo tukehtumisvaaraa. Varo kovaa melua (käytä kuulonsuojaimia). Varo hiilihappojään muodostumista järjestelmässä (esim. kuristuslaipoissa) ja poistoputkessa, kun lähestytään kolmoispistettä. Käytä asianmukaisia suojakäsineitä putken lämpötila laskee. Varo erittäin korkeaa painetta varmista poistoputki niin, ettei se pääse liikkumaan odottamatta. Älä jätä järjestelmää valvomatta, kun päästät kylmäainetta pois. Hiilihappojää Jos hiilihappojäätä syntyy, paine laskee arvoon 0 bar g. Hiilihappojään härmistyessä paine kasvaa nopeasti, sillä olomuodon muutos tapahtuu samanaikaisesti lämpötilan noustessa. Tarkasta paine ennen järjestelmän avaamista. Jos hiilihappojäätä syntyy: älä kuumenna sitä eristä poistoputki ja tarkkaile järjestelmän painetta tarkkaile, milloin hiilihappojää on härmistynyt siihen voi mennä pitkä aika jatka kylmäaineen pois päästämistä. Tyhjennys ja täyttö Tyhjennys Järjestelmät on tyhjennettävä, jos ne ovat olleet yhteydessä ympäröivään ilmaan tai painetestauksen jälkeen: CO 2 + kosteus = hiilihappo Ilma aiheuttaa vakavia ongelmia ylikriittisissä järjestelmissä, koska se on tiivistymätön kaasu ja kasvattaa järjestelmän painetta (kuten kaikissa muissakin jäähdytysjärjestelmissä, mutta lisääntynyt paine on kriittisempi ongelma R744-järjestelmässä). Täyttö Monissa järjestelmissä on pysyvä kiinteä täyttöpiste, jotta pulloja ei tarvitse liikutella turhaan (ks. kuvan esimerkki). Näissä putkissa tulee joko olla venttiili vain yhdessä päässä, jolloin niihin ei voi jäädä kylmäainetta, tai putkissa on vaihtoehtoisesti oltava varoventtiili ja ne on pidettävä kaasulla täytettyinä. Täytettäessä järjestelmää R744:llä: Varmista, että alue on erittäin hyvin tuuletettu. Varmista, että käytössä on kylmäaineeksi tarkoitettua CO 2 :ta (eli R744:ää). Kuva 14: Esimerkki etätäyttöpisteestä

15 REAL Alternatives, moduuli 4: Vaihtoehtoisia kylmäaineita käyttävien järjestelmien huolto ja korjaus 15 Varmista, että pullot ovat pystyssä ja turvallisesti kiinnitettyjä, esimerkiksi tarkoitukseen sopivassa pullokärryssä. Avaa pullot hitaasti. Muista, että korkea paine voi tehdä pullosta epävakaan. Tyhjennä putket huolellisesti varmistuaksesi siitä, ettei niissä ole ilmaa, kosteutta tai muita epäpuhtauksia. Hiilihappojään muodostumisen estämiseksi on tärkeää: Täyttää järjestelmä ensin kaasulla (pulloista), kunnes järjestelmän paine on 4,2 bar g:n kolmoispisteen yläpuolella (esim. täyttö 10 bar g:hen asti). Täyttämistä jatketaan nesteellä (joko pulloista tai suuremmasta säiliöstä). Kaskadijärjestelmien täyttöjärjestys on tärkeä täytä ensin korkeampi puoli ja käytä sitä. Täytön jälkeen on varmistettava, että R744:ää ei ole jäänyt täyttölaitteisiin tai letkuihin, avaamalla kaikki täyttölaitteiston venttiilit. Älä sulje venttiileitä ennen kuin olet varma, että putkissa on vain R744-kaasua matalassa paineessa, esim. 10 bar g. Monissa järjestelmissä järjestelmän täytettävää osaa suojaavan varoventtiilin asetus on pullossa olevan R744:n painetta alhaisempi. Täytä järjestelmä hitaasti ja huolellisesti estääksesi varoventtiilin avautumisen.

16 REAL Alternatives, moduuli 4: Vaihtoehtoisia kylmäaineita käyttävien järjestelmien huolto ja korjaus 16 Osien eristäminen/vaihtaminen R744 on poistettava joko: päästämällä ainetta ilmaan yllä kuvatulla tavalla tai siirtämällä neste järjestelmän toiseen osaan tai haihduttamalla neste alla kuvatulla tavalla. A A1 C 1. Kiinnitä mittari B1:een 2. Sulje A (B ja C ovat auki) 3. Pumppaa kierukkaa tyhjäksi 15 min ajan 4. Sulje B 5. Päästä jäljelle jäävä R744:ää poistumaan ilmaan A:n liitäntäaukosta, valvo painetta kohdassa B 6. Kiinnitä mittari A1:een ja tarkasta paine Kuva 15: R744:n poistaminen höyrystimestä B1 B Varmista, että R744-nestettä ei jää järjestelmään. Älä käytä säätöventtiilejä eristysventtiileinä. Älä juota tai hitsaa putkia/osia, joissa on R744:ää. Huom. Magneetti ei välttämättä avaa solenoidiventtiiliä hyvin korkean paineen takia kuuntele varmistaaksesi, että se avautuu. Hiilihappojää Päästettäessä R744:ää poistumaan järjestelmästä sinne voi muodostua hiilihappojäätä. Se on erittäin kylmää, joten järjestelmän pinnat ovat avattaessa erittäin kylmiä, ja niille tiivistyy kosteutta helpommin. Kosteus on kuivattava pois mahdollisimman huolellisesti ja järjestelmä tyhjennettävä ennen käyttöönottoa. Alla olevissa kuvissa on esimerkki ilmiöstä kuivaimen panoksen vaihdon aikana.

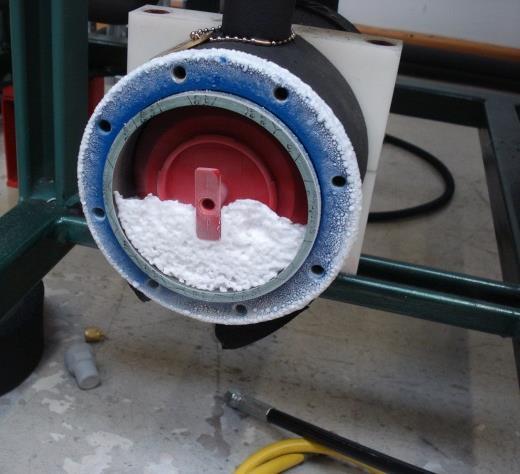

17 REAL Alternatives, moduuli 4: Vaihtoehtoisia kylmäaineita käyttävien järjestelmien huolto ja korjaus 17 Kuva 16: Esimerkki hiilihappojäästä ja kosteudesta kuivaimen panoksen kotelossa

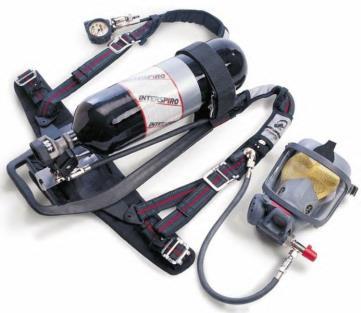

18 REAL Alternatives, moduuli 4: Vaihtoehtoisia kylmäaineita käyttävien järjestelmien huolto ja korjaus R717 (ammoniakki) Turvallinen työympäristö ja henkilönsuojaimet Muiden helposti syttyvien kylmäaineiden kanssa käytettävien varotoimenpiteiden lisäksi saatetaan myös tarvita ylipaineella toimivia hengityslaitteita. Turvalaitteen käyttökoulutus on suoritettava ennen sen käyttöönottoa. R717:n kanssa työskenneltäessä ja öljyä poistettaessa on käytettävä henkilönsuojaimia, joihin tulee kuulua vähintään kemikaaleja kestävät suojakäsineet, hyvin sopivat suojalasit ja hengityssuojain, jossa on säiliö. Kuva 17: Esimerkki hengityslaitteesta Silmänhuuhtelunestettä on oltava saatavilla, ja jos ammoniakin täyttömäärä ylittää 1000 kg, paikalla on oltava myös hätäsuihku, jonka veden lämpötila on säädettävissä. Kaikille toimenpiteille, joissa avataan järjestelmä, on tehtävä yksityiskohtainen riskianalyysi ja menetelmäkuvaus ja on lisäksi ryhdyttävä asianmukaisiin toimenpiteisiin, joilla minimoidaan henkilöstöön kohdistuva riski. Ilmanvaihto on ehdottoman tärkeää. Tarkempia tietoja on Institute of Refrigerationin ohjeessa, jossa suositellaan esimerkiksi myös, ettei työtä saa tehdä yksin ja että työstä on tiedotettava kolmannelle osapuolelle. IOR Guidance Note on Ammonia Servicing REAL Alternatives Guide 3 on Leak Testing Laitteet Kaikkien laitteiden tulee soveltua käytettäviksi R717:n kanssa. Kupari- tai messinkiosia tai -yhteitä ei saa käyttää. Yleisesti ottaen HFC-kylmäaineiden kanssa käytettävät laitteet eivät sovi käytettäviksi R717:n kanssa. Kuvassa näkyy hihnakäyttöinen tyhjiöpumppu, joka sopii käytettäväksi R717:n kanssa. Vuotojen havaitseminen R717-vuodot voi havaita seuraavin keinoin: Kuva 18: R717:n kanssa käytettäväksi soveltuva tyhjiöpumppu silmämääräinen tarkastus esim. öljytahrat vuodonilmaisinsuihke tarkoitukseen sopiva elektroninen vuodonilmaisin fenoliftaleiinipaperi.

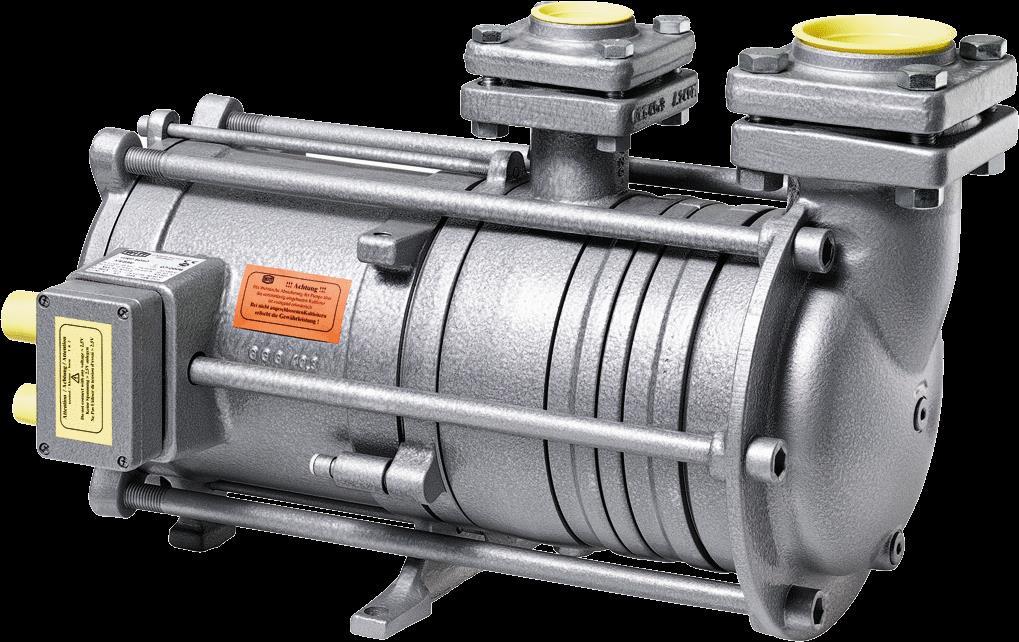

19 REAL Alternatives, moduuli 4: Vaihtoehtoisia kylmäaineita käyttävien järjestelmien huolto ja korjaus 19 Kylmäaineen poisto huollon ajaksi Järjestelmät pumpataan tavallisesti tyhjäksi joko toiseen järjestelmän osaan tai varastosäiliöihin huoltotöiden ajaksi. Pienet kaasumäärät voidaan päästää ilmaan. Suurissa järjestelmissä voi olla omat pumppauslaitteet eri tarkoituksia varten: Höyry tyypillisesti kompressori ja jäähdytin, jotka toimivat matalalla imupaineella. Neste pumppuyksikkö. Esimerkki ammoniakkipumpusta Öljyn talteenotto Koska ammoniakki ja mineraaliöljy eivät sekoitu toisiinsa käytännöllisesti katsoen ollenkaan, järjestelmän matalammalle puolelle pääsevä voiteluaine jää sinne öljykerrokseksi ammoniakin alapuolelle, jos voiteluaineen talteenottolaitteita ei ole asennettu tai jos öljy poistetaan järjestelmästä. Joissakin järjestelmissä öljy täytyy siis ajoittain poistaa käsin ja järjestelmään täytyy lisätä uutta öljyä. Öljy lasketaan pois tarkoitukseen sopivaan avoimeen metalliastiaan, minkä jälkeen se hävitetään kyseisen jätteen hävitystä koskevien säännösten mukaisesti. Älä koskaan poista öljyä järjestelmästä ennen kuin olet ensin tyhjentänyt ja asianmukaisesti eristänyt sen osan tai järjestelmän alueen, josta öljy poistetaan. IOR Guidance Note of Oil draining from Ammonia Systems Turvallisuussyistä on erittäin tärkeää noudattaa oikeaa menettelytapaa ja huolehtia siitä, että toimenpiteen suorittaa koulutettu ja pätevä henkilö. Tarkkoja ohjeita löytyy tämän moduulin lopusta lisätietokappaleesta.

20 REAL Alternatives, moduuli 4: Vaihtoehtoisia kylmäaineita käyttävien järjestelmien huolto ja korjaus 20 Itsearviointi, moduuli 4 Vastaa alla oleviin esimerkkimonivalintakysymyksiin ja tarkista, mitä olet oppinut: Kysymys 1 Mikä on R1270:n kanssa työskenneltäessä työaluetta ympäröivän syttymislähteistä vapaan alueen suositeltu säde? I. 0,3 m II. 1 m III. 3 m IV. 10 m Kysymys 2 Millä tavalla R744 tavallisesti poistetaan järjestelmästä? I. Se päästetään ilmaan alueella, jossa on hyvä ilmanvaihto II. Se otetaan talteen korkeapaineisella talteenottolaitteella III. Se pumpataan korkeapainesäiliöihin IV. Järjestelmä pumpataan tyhjäksi Kysymys 3 Minkä kylmäaineen täyttömäärän paino on erityisen tärkeä? I. R32 II. R1234ze III. R744 IV. R600a Kysymys 4 Helposti syttyvää kylmäainetta sisältävän järjestelmän sisällä työskenneltäessä on käytettävä vuodonilmaisinta työalueen valvontaan. Mikä on se kyseisen kylmäaineen alemman syttyvyysrajan prosenttiosuus, jonka havaittuaan vuodonilmaisimen on annettava hälytys? I. 100 % II. 20 % III. 50 % IV. 150 % Vastaukset löytyvät seuraavan sivun lopusta.

21 REAL Alternatives, moduuli 4: Vaihtoehtoisia kylmäaineita käyttävien järjestelmien huolto ja korjaus 21 Mitä seuraavaksi? Tämä opas kattaa vaihtoehtoisten kylmäaineiden huollon ja ylläpidon peruserot. Linkkien kautta löytyy paljon lisää tietoa aiheesta. Voit vierailla verkkokirjastossa osoitteessa jos haluat saada hyödyllistä lisätietoa. Jos haluat saada REAL Alternatives -todistuksen, sinun on suoritettava koko kurssin loppuarviointi valvotusti hyväksytyssä REAL Alternatives -koulutuskeskuksessa. Lisätietoa arviointikeskuksista löytyy osoitteesta Voit nyt jatkaa itseopiskelua yhdellä seuraavista REAL Alternatives Europe Real Alternatives Europe -ohjelman oppaista: 1. Vaihtoehtoisten kylmäaineiden esittely turvallisuus, tehokkuus, luotettavuus ja hyvät käytännöt 2. Järjestelmien suunnittelu vaihtoehtoisia kylmäaineita käyttäen 3. Vaihtoehtoisiin kylmäaineisiin liittyvät suojaustoimenpiteet ja vuotojen havaitseminen 4. Vaihtoehtoisia kylmäaineita käyttävien järjestelmien huolto ja korjaus 5. Alhaisen GWP-arvon omaavien kylmäaineiden käyttöönotto vanhoissa järjestelmissä 6. Oikeudellisten velvoitteiden tarkistuslista vaihtoehtoisia kylmäaineita käytettäessä 7. Vuotojen taloudellisten vaikutusten ja ympäristövaikutusten mittaaminen 8. Työkaluja ja neuvoja kohdekartoituksiin Käyttöehdot REAL Alternatives verkko-oppimateriaalit ovat ilmaisia oppijoille opiskelutarkoituksiin. Niitä ei saa myydä, painaa, kopioida tai jäljentää ilman etukäteen hankittua kirjallista lupaa. Kaikkien materiaalien tekijänoikeus säilyy The Institute of Refrigeration - instituutilla (Yhdistynyt kuningaskunta) ja sen yhteistyökumppaneilla. Materiaalit ovat asiantuntijoiden kehittämiä, ja ne ovat käyneet läpi tarkan testauksen ja vertaisarvioinnin; instituutti ja sen yhteistyökumppanit eivät kuitenkaan vastaa virheistä tai puutteista. IOR 2015 Tämä projekti on rahoitettu Euroopan komission tuella. Tämä julkaisu vastaa vain sen tekijän mielipiteitä, eikä komissiota voi pitää vastuussa mistään sen sisältämän tiedon käytöstä. Oikeat vastaukset: Q1 =iii, Q2 = 1, Q3 = iv, Q4 = ii
