Blue-R-95 Talteenottolaite Käyttöopas

Transkriptio

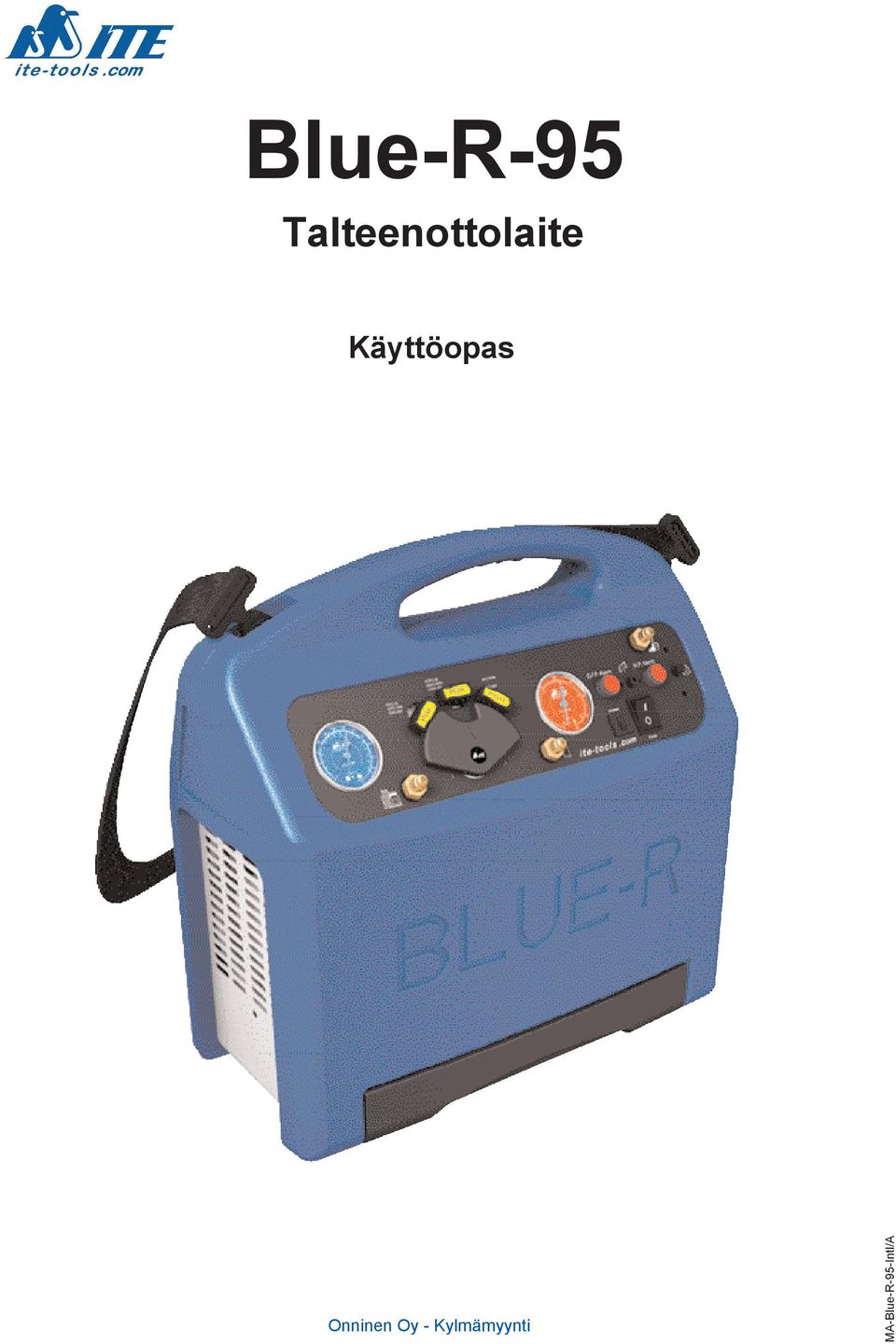

1 Blue-R-95 Talteenottolaite Käyttöopas MA-Blue-R-95-Intl/A

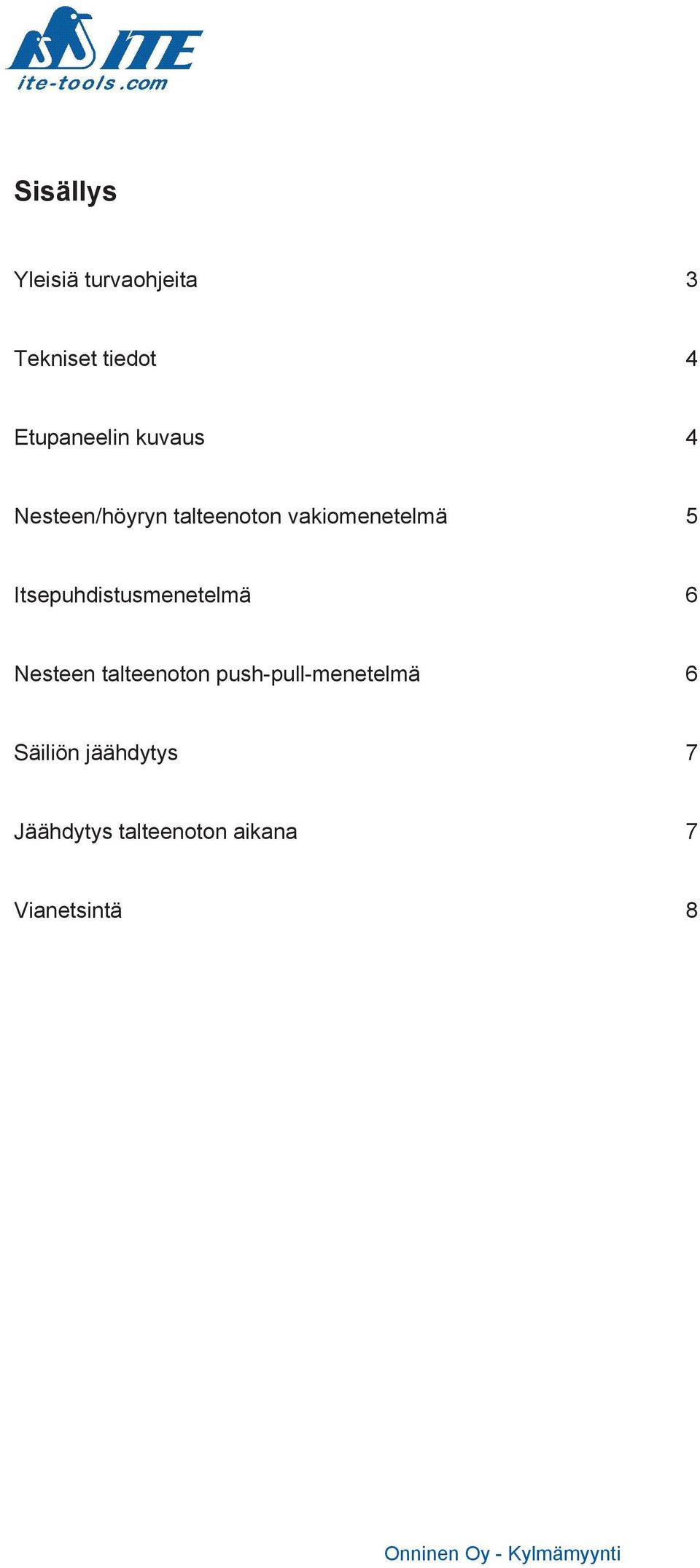

2 Sisällys Yleisiä turvaohjeita 3 Tekniset tiedot 4 Etupaneelin kuvaus 4 Nesteen/höyryn talteenoton vakiomenetelmä 5 Itsepuhdistusmenetelmä 6 Nesteen talteenoton push-pull-menetelmä 6 Säiliön jäähdytys 7 Jäähdytys talteenoton aikana 7 Vianetsintä 8

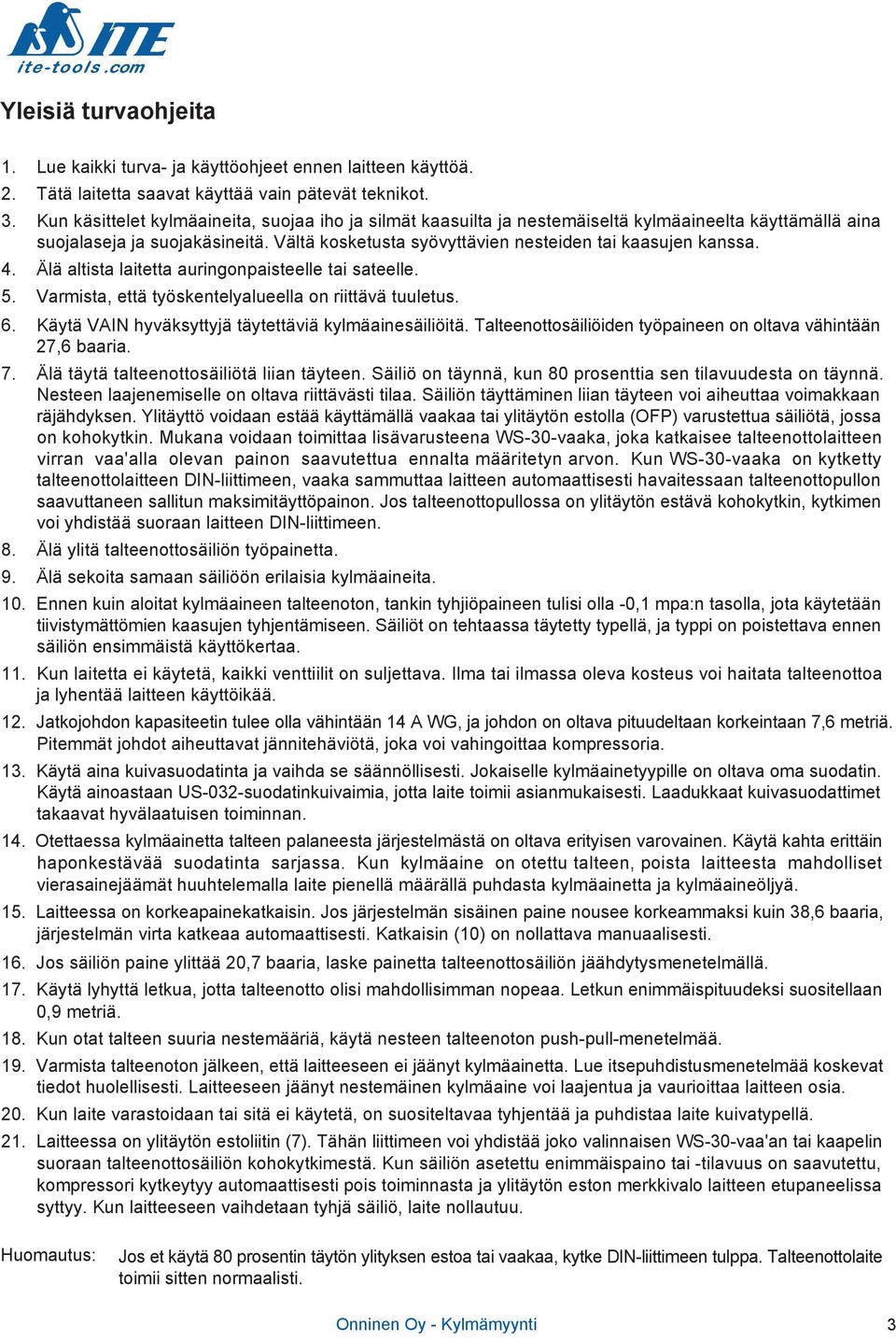

3 Yleisiä turvaohjeita 1. Lue kaikki turva- ja käyttöohjeet ennen laitteen käyttöä. 2. Tätä laitetta saavat käyttää vain pätevät teknikot. 3. Kun käsittelet kylmäaineita, suojaa iho ja silmät kaasuilta ja nestemäiseltä kylmäaineelta käyttämällä aina suojalaseja ja suojakäsineitä. Vältä kosketusta syövyttävien nesteiden tai kaasujen kanssa. 4. Älä altista laitetta auringonpaisteelle tai sateelle. 5. Varmista, että työskentelyalueella on riittävä tuuletus. 6. Käytä VAIN hyväksyttyjä täytettäviä kylmäainesäiliöitä. Talteenottosäiliöiden työpaineen on oltava vähintään 27,6 baaria. 7. Älä täytä talteenottosäiliötä liian täyteen. Säiliö on täynnä, kun 80 prosenttia sen tilavuudesta on täynnä. Nesteen laajenemiselle on oltava riittävästi tilaa. Säiliön täyttäminen liian täyteen voi aiheuttaa voimakkaan räjähdyksen. Ylitäyttö voidaan estää käyttämällä vaakaa tai ylitäytön estolla (OFP) varustettua säiliötä, jossa on kohokytkin. Mukana voidaan toimittaa lisävarusteena WS-30-vaaka, joka katkaisee talteenottolaitteen virran vaa'alla olevan painon saavutettua ennalta määritetyn arvon. Kun WS-30-vaaka on kytketty talteenottolaitteen DIN-liittimeen, vaaka sammuttaa laitteen automaattisesti havaitessaan talteenottopullon saavuttaneen sallitun maksimitäyttöpainon. Jos talteenottopullossa on ylitäytön estävä kohokytkin, kytkimen voi yhdistää suoraan laitteen DIN-liittimeen. 8. Älä ylitä talteenottosäiliön työpainetta. 9. Älä sekoita samaan säiliöön erilaisia kylmäaineita. 10. Ennen kuin aloitat kylmäaineen talteenoton, tankin tyhjiöpaineen tulisi olla -0,1 mpa:n tasolla, jota käytetään tiivistymättömien kaasujen tyhjentämiseen. Säiliöt on tehtaassa täytetty typellä, ja typpi on poistettava ennen säiliön ensimmäistä käyttökertaa. 11. Kun laitetta ei käytetä, kaikki venttiilit on suljettava. Ilma tai ilmassa oleva kosteus voi haitata talteenottoa ja lyhentää laitteen käyttöikää. 12. Jatkojohdon kapasiteetin tulee olla vähintään 14 A WG, ja johdon on oltava pituudeltaan korkeintaan 7,6 metriä. Pitemmät johdot aiheuttavat jännitehäviötä, joka voi vahingoittaa kompressoria. 13. Käytä aina kuivasuodatinta ja vaihda se säännöllisesti. Jokaiselle kylmäainetyypille on oltava oma suodatin. Käytä ainoastaan US-032-suodatinkuivaimia, jotta laite toimii asianmukaisesti. Laadukkaat kuivasuodattimet takaavat hyvälaatuisen toiminnan. 14. Otettaessa kylmäainetta talteen palaneesta järjestelmästä on oltava erityisen varovainen. Käytä kahta erittäin haponkestävää suodatinta sarjassa. Kun kylmäaine on otettu talteen, poista laitteesta mahdolliset vierasainejäämät huuhtelemalla laite pienellä määrällä puhdasta kylmäainetta ja kylmäaineöljyä. 15. Laitteessa on korkeapainekatkaisin. Jos järjestelmän sisäinen paine nousee korkeammaksi kuin 38,6 baaria, järjestelmän virta katkeaa automaattisesti. Katkaisin (10) on nollattava manuaalisesti. 16. Jos säiliön paine ylittää 20,7 baaria, laske painetta talteenottosäiliön jäähdytysmenetelmällä. 17. Käytä lyhyttä letkua, jotta talteenotto olisi mahdollisimman nopeaa. Letkun enimmäispituudeksi suositellaan 0,9 metriä. 18. Kun otat talteen suuria nestemääriä, käytä nesteen talteenoton push-pull-menetelmää. 19. Varmista talteenoton jälkeen, että laitteeseen ei jäänyt kylmäainetta. Lue itsepuhdistusmenetelmää koskevat tiedot huolellisesti. Laitteeseen jäänyt nestemäinen kylmäaine voi laajentua ja vaurioittaa laitteen osia. 20. Kun laite varastoidaan tai sitä ei käytetä, on suositeltavaa tyhjentää ja puhdistaa laite kuivatypellä. 21. Laitteessa on ylitäytön estoliitin (7). Tähän liittimeen voi yhdistää joko valinnaisen WS-30-vaa'an tai kaapelin suoraan talteenottosäiliön kohokytkimestä. Kun säiliön asetettu enimmäispaino tai -tilavuus on saavutettu, kompressori kytkeytyy automaattisesti pois toiminnasta ja ylitäytön eston merkkivalo laitteen etupaneelissa syttyy. Kun laitteeseen vaihdetaan tyhjä säiliö, laite nollautuu. Huomautus: Jos et käytä 80 prosentin täytön ylityksen estoa tai vaakaa, kytke DIN-liittimeen tulppa. Talteenottolaite toimii sitten normaalisti. 3

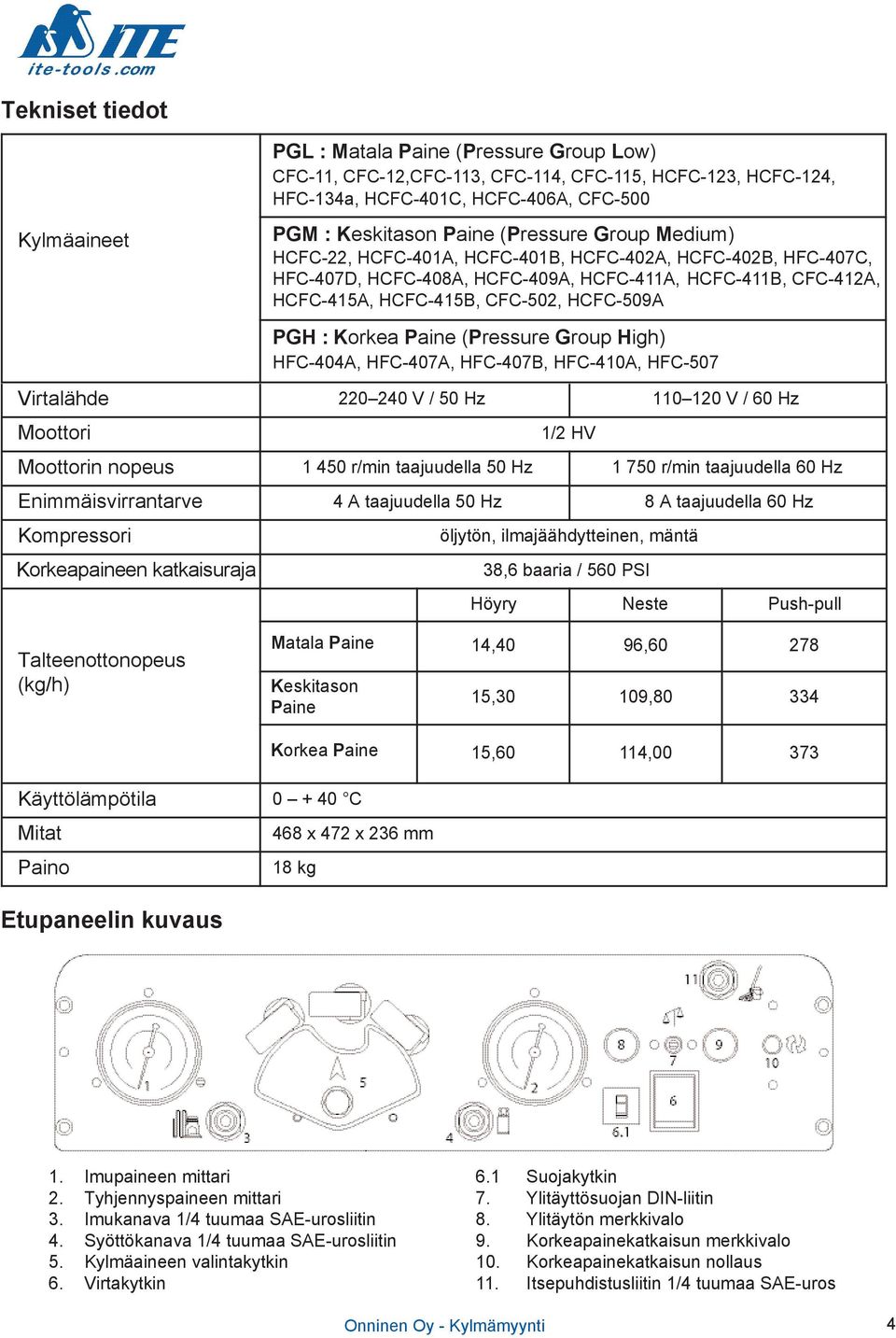

4 Tekniset tiedot Kylmäaineet P G L : Matala Paine (Pressure Group Low) C F C - 1 1, C F C - 1 2, C F C , C F C , C F C , H C F C , H C F C , H F C a, H C F C C, H C F C A, C F C P G M : Keskitason Paine (Pressure Group Medium) H C F C - 2 2, H C F C A, H C F C B, H C F C A, H C F C B, H F C C, H F C D, H C F C A, H C F C A, H C F C A, H C F C B, C F C A, H C F C A, H C F C B, C F C , H C F C A P G H : Korkea Paine (Pressure Group High) H F C A, H F C A, H F C B, H F C A, H F C Virtalähde V / 50 Hz V / 60 Hz Moottori 1/2 HV Moottorin nopeus r/min taajuudella 50 Hz r/min taajuudella 60 Hz Enimmäisvirrantarve 4 A taajuudella 50 Hz 8 A taajuudella 60 Hz Kompressori öljytön, ilmajäähdytteinen, mäntä Korkeapaineen katkaisuraja 38,6 baaria / 560 PSI Höyry Neste Push-pull Talteenottonopeus (kg/h) Matala Paine 1 4, , Keskitason Paine 1 5, , Korkea Paine 15, , Käyttölämpötila C Mitat 468 x 472 x 236 m m Paino 18 k g Etupaneelin kuvaus 1. Imupaineen mittari 6. 1 Suojakytkin 2. Tyhjennyspaineen mittari 7. Ylitäyttösuojan DIN-liitin 3. Imukanava 1/4 tuumaa SAE-urosliitin 8. Ylitäytön merkkivalo 4. Syöttökanava 1/4 tuumaa SAE-urosliitin 9. Korkeapainekatkaisun merkkivalo 5. Kylmäaineen valintakytkin 10. Korkeapainekatkaisun nollaus 6. Virtakytkin 11. Itsepuhdistusliitin 1/4 tuumaa SAE-uros 4

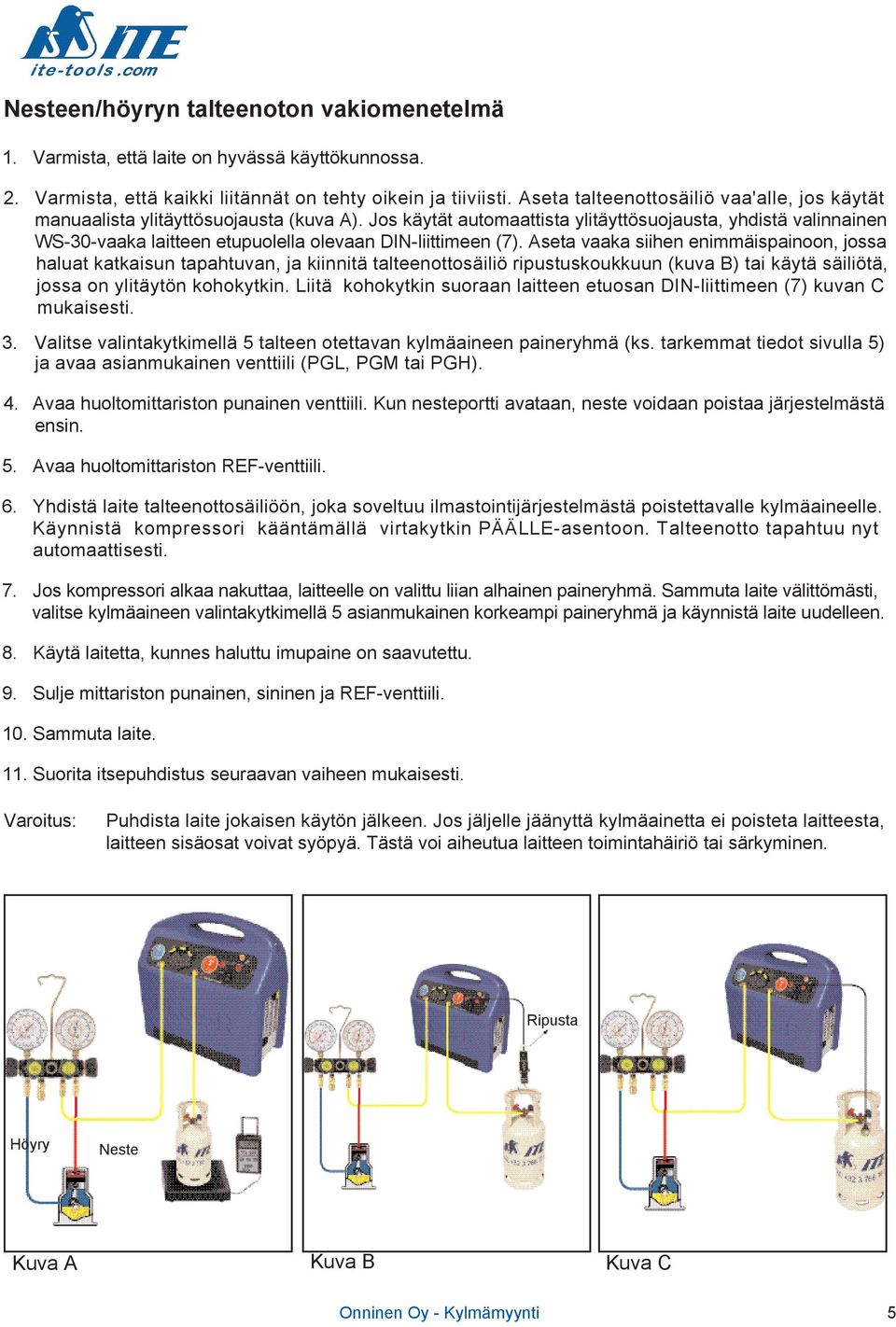

5 Nesteen/höyryn talteenoton vakiomenetelmä 1. Varmista, että laite on hyvässä käyttökunnossa. 2. Varmista, että kaikki liitännät on tehty oikein ja tiiviisti. Aseta talteenottosäiliö vaa'alle, jos käytät manuaalista ylitäyttösuojausta (kuva A). Jos käytät automaattista ylitäyttösuojausta, yhdistä valinnainen WS-30-vaaka laitteen etupuolella olevaan DIN-liittimeen (7). Aseta vaaka siihen enimmäispainoon, jossa haluat katkaisun tapahtuvan, ja kiinnitä talteenottosäiliö ripustuskoukkuun (kuva B) tai käytä säiliötä, jossa on ylitäytön kohokytkin. Liitä kohokytkin suoraan laitteen etuosan DIN-liittimeen (7) kuvan C mukaisesti. 3. Valitse valintakytkimellä 5 talteen otettavan kylmäaineen paineryhmä (ks. tarkemmat tiedot sivulla 5) ja avaa asianmukainen venttiili (PGL, PGM tai PGH). 4. Avaa huoltomittariston punainen venttiili. Kun nesteportti avataan, neste voidaan poistaa järjestelmästä ensin. 5. Avaa huoltomittariston REF-venttiili. 6. Yhdistä laite talteenottosäiliöön, joka soveltuu ilmastointijärjestelmästä poistettavalle kylmäaineelle. Käynnistä kompressori kääntämällä virtakytkin PÄÄLLE-asentoon. Talteenotto tapahtuu nyt automaattisesti. 7. Jos kompressori alkaa nakuttaa, laitteelle on valittu liian alhainen paineryhmä. Sammuta laite välittömästi, valitse kylmäaineen valintakytkimellä 5 asianmukainen korkeampi paineryhmä ja käynnistä laite uudelleen. 8. Käytä laitetta, kunnes haluttu imupaine on saavutettu. 9. Sulje mittariston punainen, sininen ja REF-venttiili. 10. Sammuta laite. 11. Suorita itsepuhdistus seuraavan vaiheen mukaisesti. Varoitus: Puhdista laite jokaisen käytön jälkeen. Jos jäljelle jäänyttä kylmäainetta ei poisteta laitteesta, laitteen sisäosat voivat syöpyä. Tästä voi aiheutua laitteen toimintahäiriö tai särkyminen. Ripusta Höyry Neste Kuva A Kuva B Kuva C 5

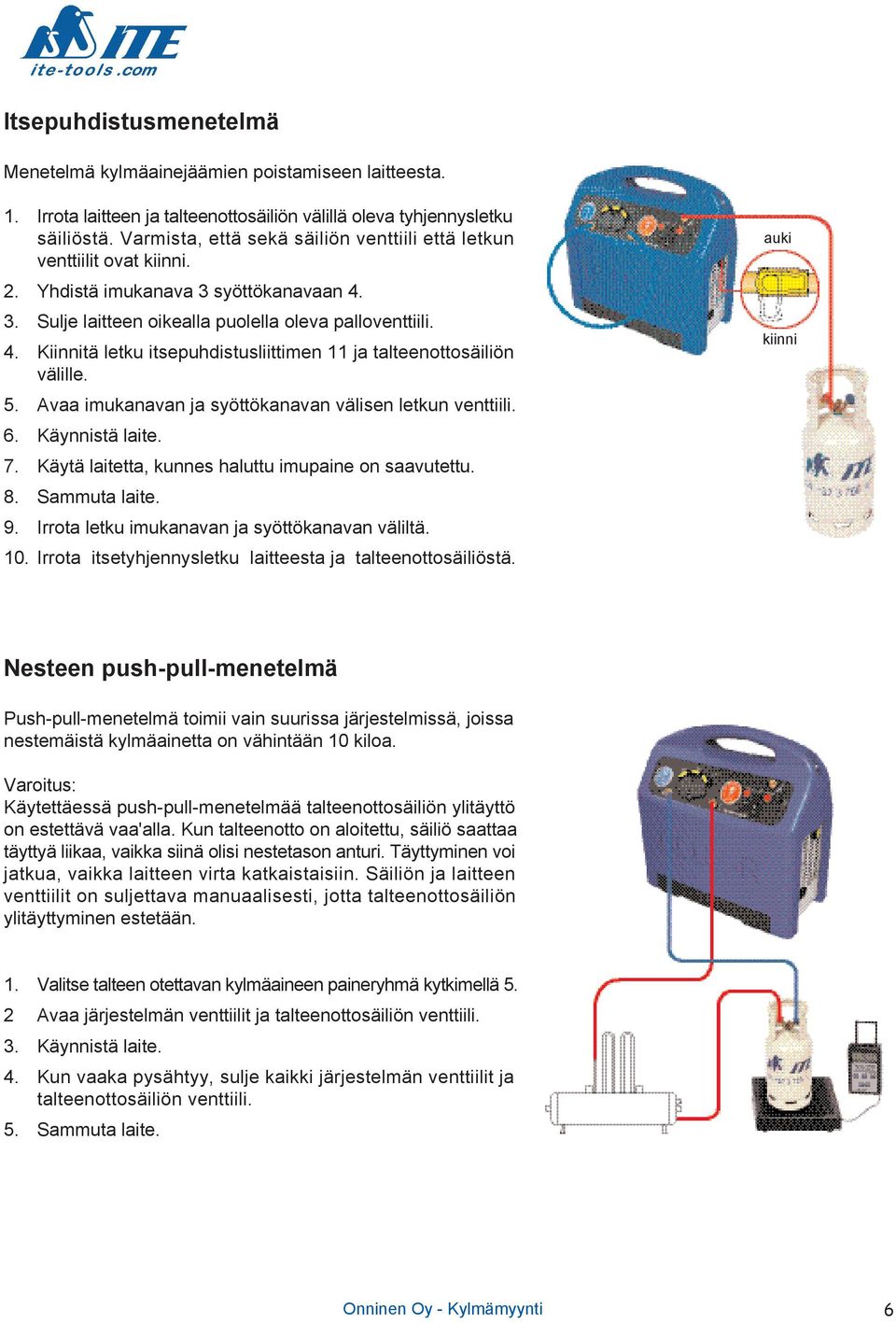

6 Itsepuhdistusmenetelmä Menetelmä kylmäainejäämien poistamiseen laitteesta. 1. Irrota laitteen ja talteenottosäiliön välillä oleva tyhjennysletku säiliöstä. Varmista, että sekä säiliön venttiili että letkun venttiilit ovat kiinni. 2. Yhdistä imukanava 3 syöttökanavaan Sulje laitteen oikealla puolella oleva palloventtiili. 4. Kiinnitä letku itsepuhdistusliittimen 11 ja talteenottosäiliön välille. 5. Avaa imukanavan ja syöttökanavan välisen letkun venttiili. 6. Käynnistä laite. 7. Käytä laitetta, kunnes haluttu imupaine on saavutettu. 8. Sammuta laite. 9. Irrota letku imukanavan ja syöttökanavan väliltä. 10. Irrota itsetyhjennysletku laitteesta ja talteenottosäiliöstä. auki kiinni Nesteen push-pull-menetelmä Push-pull-menetelmä toimii vain suurissa järjestelmissä, joissa nestemäistä kylmäainetta on vähintään 10 kiloa. Varoitus: Käytettäessä push-pull-menetelmää talteenottosäiliön ylitäyttö on estettävä vaa'alla. Kun talteenotto on aloitettu, säiliö saattaa täyttyä liikaa, vaikka siinä olisi nestetason anturi. Täyttyminen voi jatkua, vaikka laitteen virta katkaistaisiin. Säiliön ja laitteen venttiilit on suljettava manuaalisesti, jotta talteenottosäiliön ylitäyttyminen estetään. 1. Valitse talteen otettavan kylmäaineen paineryhmä kytkimellä 5. 2 Avaa järjestelmän venttiilit ja talteenottosäiliön venttiili. 3. Käynnistä laite. 4. Kun vaaka pysähtyy, sulje kaikki järjestelmän venttiilit ja talteenottosäiliön venttiili. 5. Sammuta laite. 6

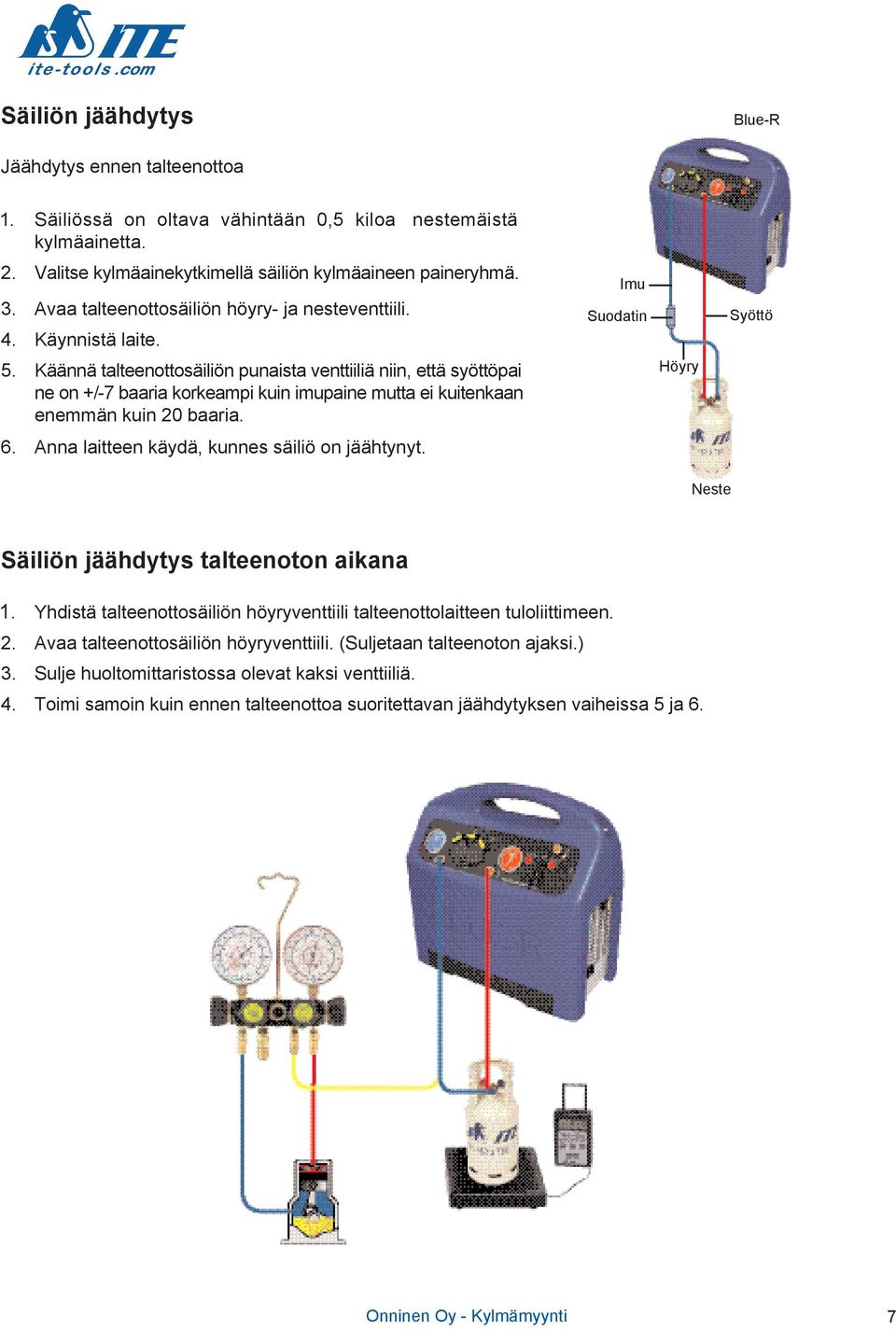

7 Säiliön jäähdytys Blue-R Jäähdytys ennen talteenottoa 1. Säiliössä on oltava vähintään 0,5 kiloa nestemäistä kylmäainetta. 2. Valitse kylmäainekytkimellä säiliön kylmäaineen paineryhmä. 3. Avaa talteenottosäiliön höyry- ja nesteventtiili. 4. Käynnistä laite. 5. Käännä talteenottosäiliön punaista venttiiliä niin, että syöttöpai ne on +/-7 baaria korkeampi kuin imupaine mutta ei kuitenkaan enemmän kuin 20 baaria. 6. Anna laitteen käydä, kunnes säiliö on jäähtynyt. Imu Suodatin Höyry Syöttö Neste Säiliön jäähdytys talteenoton aikana 1. Yhdistä talteenottosäiliön höyryventtiili talteenottolaitteen tuloliittimeen. 2. Avaa talteenottosäiliön höyryventtiili. (Suljetaan talteenoton ajaksi.) 3. Sulje huoltomittaristossa olevat kaksi venttiiliä. 4. Toimi samoin kuin ennen talteenottoa suoritettavan jäähdytyksen vaiheissa 5 ja 6. 7

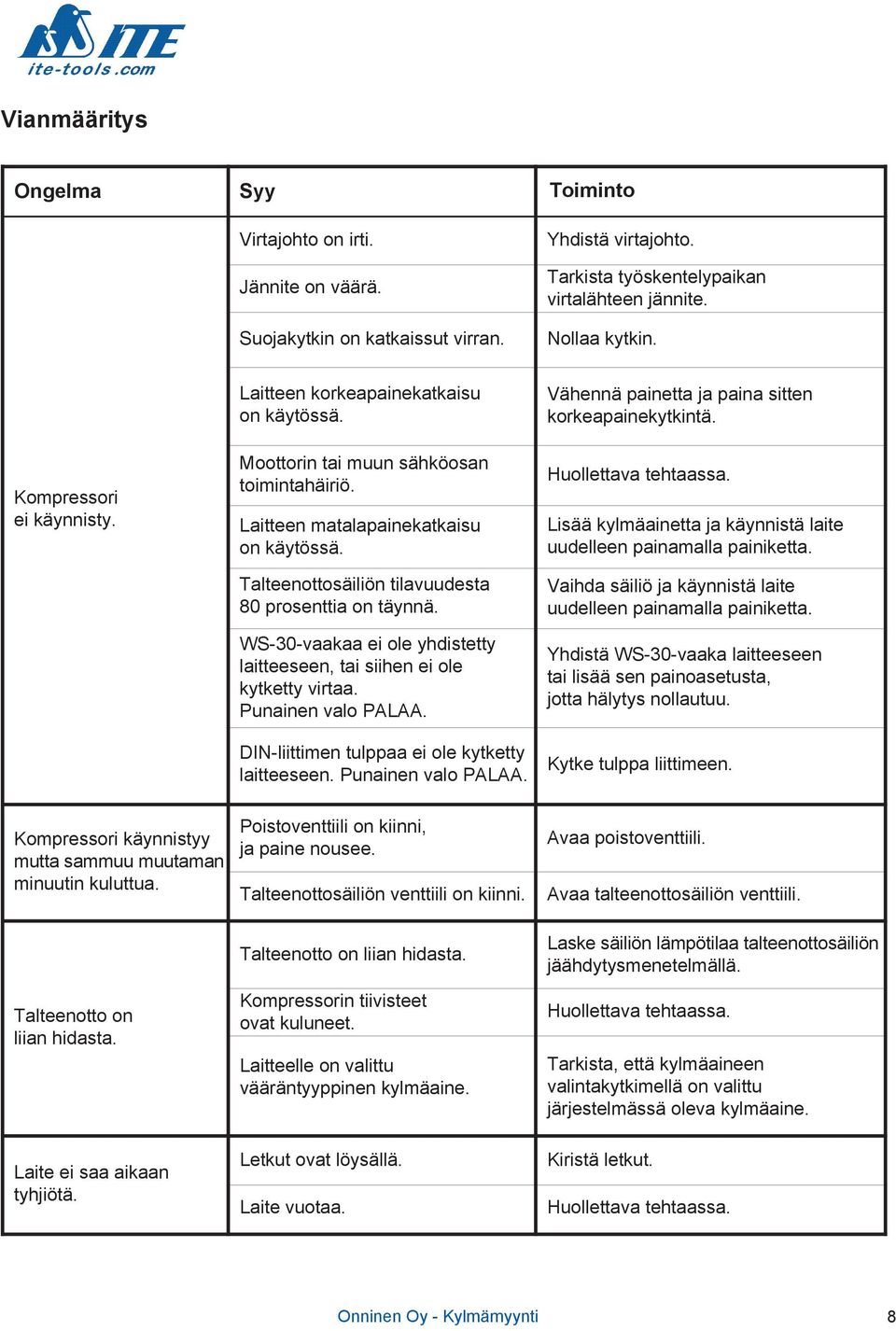

8 Vianmääritys Ongelma Syy Toiminto Virtajohto on irti. Jännite on väärä. Suojakytkin on katkaissut virran. Yhdistä virtajohto. Tarkista työskentelypaikan virtalähteen jännite. Nollaa kytkin. Kompressori ei käynnisty. Laitteen korkeapainekatkaisu on käytössä. Moottorin tai muun sähköosan toimintahäiriö. Laitteen matalapainekatkaisu on käytössä. Talteenottosäiliön tilavuudesta 80 prosenttia on täynnä. WS-30-vaakaa ei ole yhdistetty laitteeseen, tai siihen ei ole kytketty virtaa. Punainen valo PALAA. DIN-liittimen tulppaa ei ole kytketty laitteeseen. Punainen valo PALAA. Vähennä painetta ja paina sitten korkeapainekytkintä. Huollettava tehtaassa. Lisää kylmäainetta ja käynnistä laite uudelleen painamalla painiketta. Vaihda säiliö ja käynnistä laite uudelleen painamalla painiketta. Yhdistä WS-30-vaaka laitteeseen tai lisää sen painoasetusta, jotta hälytys nollautuu. Kytke tulppa liittimeen. Kompressori käynnistyy mutta sammuu muutaman minuutin kuluttua. Talteenotto on liian hidasta. Poistoventtiili on kiinni, ja paine nousee. Talteenottosäiliön venttiili on kiinni. Talteenotto on liian hidasta. Kompressorin tiivisteet ovat kuluneet. Laitteelle on valittu vääräntyyppinen kylmäaine. Avaa poistoventtiili. Avaa talteenottosäiliön venttiili. Laske säiliön lämpötilaa talteenottosäiliön jäähdytysmenetelmällä. Huollettava tehtaassa. Tarkista, että kylmäaineen valintakytkimellä on valittu järjestelmässä oleva kylmäaine. Laite ei saa aikaan tyhjiötä. Letkut ovat löysällä. Laite vuotaa. Kiristä letkut. Huollettava tehtaassa. 8
