1 REAL Alternatives, moduuli 7: Kohdekartoitukset ja neuvoja vaihtoehtoisten kylmäaineiden kanssa toimimiseen 1 Kohdekartoitukset ja neuvoja vaihtoehtoisten kylmäaineiden ja vuotojen kanssa toimimiseen Sisällysluettelo 1-Kohdekartoitusten esittely 2-Kohdekartoitusten suorittaminen 3-Vuotojen vähentämismahdollisuuksien tunnistaminen 4-Raportointi vuotojen vähentämisstrategioista

2 REAL Alternatives, moduuli 7: Kohdekartoitukset ja neuvoja vaihtoehtoisten kylmäaineiden kanssa toimimiseen 2 Tervetuloa REAL Alternatives Europe -monimuoto-oppimisen ohjelmaan Tämä oppikirja on osa kylmäalalla, ilmastointialalla ja lämpöpumppualalla toimiville teknikoille suunnattua monimuoto-oppimisen ohjelmaa, joka on suunniteltu parantamaan vaihtoehtoisten kylmäaineiden turvallisuuteen, tehokkuuteen ja luotettavuuteen sekä suojaustoimenpiteisiin liittyviä tietoja ja taitoja. Ohjelmaa tukee yhdistelmä interaktiivista verkko-opiskelua, painettuja koulutusoppaita, työkaluja ja arviointeja koulutuksen tarjoajien käyttöön sekä verkkokirjasto, jossa on käyttäjien lisäämiä resursseja osoitteessa REAL Alternatives -ohjelman on kehittänyt eri puolilla Eurooppaa sijaitsevien yhdistysten ja koulutuslaitosten yhteenliittymä, joka on rahoitettu yhteistyössä EU:n elinikäisen oppimisen ohjelman kanssa ja alan sidosryhmien tuella. Kouluttajat, valmistajat ja suunnittelijat eri puolelta Eurooppaa ovat osallistuneet sisällön luomiseen. Materiaali on saatavilla hollanniksi, englanniksi, saksaksi, italiaksi ja puolaksi. REAL Alternatives Europe -ohjelman moduulit: 1. Vaihtoehtoisten kylmäaineiden esittely turvallisuus, tehokkuus, luotettavuus ja hyvät käytännöt 2. Järjestelmien suunnittelu vaihtoehtoisia kylmäaineita käyttäen 3. Vaihtoehtoisiin kylmäaineisiin liittyvät suojaustoimenpiteet ja vuotojen havaitseminen 4. Vaihtoehtoisia kylmäaineita käyttävien järjestelmien huolto ja korjaus 5. Alhaisen GWP-arvon omaavien kylmäaineiden käyttöönotto vanhoissa järjestelmissä 6. Oikeudellisten velvoitteiden tarkistuslista vaihtoehtoisia kylmäaineita käytettäessä 7. Vuotojen taloudellisten vaikutusten ja ympäristövaikutusten mittaaminen 8. Työkaluja ja neuvoja kohdekartoituksiin Voit opiskella jokaisen moduulin erikseen tai suorittaa koko kurssin ja sen arvioinnin.

3 REAL Alternatives, moduuli 7: Kohdekartoitukset ja neuvoja vaihtoehtoisten kylmäaineiden kanssa toimimiseen 3 Lisää tietoa on saatavilla verkkokirjastosta. Löydät jokaisen moduulin tekstistä viittauksia tarkempiin tiedonlähteisiin. Kun olet suorittanut moduulin loppuun, voit tarkistaa ne viittaukset, joista haluat lisätietoa, osoitteessa Voit myös lisätä kirjastoon resursseja, kuten linkkejä, teknisiä oppaita tai esityksiä, jos uskot, että niistä olisi hyötyä muillekin. Moduulista 6 löytyy lista kaikesta asiaan liittyvästä lainsäädännöstä ja kaikista standardeista, joihin ohjelmassa viitataan. Jos olet kiinnostunut vaihtoehtoisista kylmäaineista, rekisteröidy sivustolla niin saat päivityksiä, uutisia ja kutsuja, jotka liittyvät koulutuksiin, taitoihin ja kylmäalan tapahtumiin. Voit käyttää ja jakaa tätä materiaalia henkilökohtaisiin koulutustarkoituksiin. Oppikirjan ja sisällön tekijänoikeus säilyy Institute of Refrigerationilla ja yhteistyökumppaneilla. Materiaalia voi kopioida joko kokonaan tai osittain koulutustarkoituksiin lähettämällä kirjallisen hakemuksen REAL Alternatives Consortiumille, c/o Institute of Refrigeration, sähköpostiosoite Yhdistyneessä kuningaskunnassa: ior@ior.org.uk. Kaikki sisältöä tai oppimisohjelmaa koskevat kysymykset tulisi lähettää myös osoitteeseen ior@ior.org.uk. Ohjelman tausta ja kehityshistoria. Tämä oppimisohjelma kehitettiin osana kaksivuotista projektia, jota johti kuuden yhteistyökumppanin yhteenliittymä eri puolilta Eurooppaa ja jonka rahoitti EU:n elinikäisen oppimisen ohjelma. Se suunniteltiin paikkaamaan puutteita jäähdytys-, ilmastointi- ja lämpöpumpputeknikoiden vaihtoehtoisten kylmäaineiden käyttötaidoissa. Ohjelma tarjoaa itsenäistä, ajan tasalla olevaa tietoa helppokäyttöisessä muodossa. Projektiyhteenliittymään kuului ammatillisia laitoksia, koulutuslaitoksia ja työntekijöiden edustajistoja. Työnantajista, valmistajista, toimialajärjestöistä ja ammattiinstituuteista muodostuvat sidosryhmät osallistuivat myös oppimateriaalin luomiseen, antoivat neuvoja sisällön suhteen ja tarkastelivat ohjelmaa sen kehityksen aikana. Yhteenliittymän kuusi yhteistyökumppania olivat: Association of European Refrigeration Air Conditioning and Heat Pump Contractors Associazione Tecnici del Freddo, Italia Informationszentrum für Kälte-, Klima- und Energietechnik ggmbh (IKKE), Duisburg, Saksa Institute of Refrigeration, Yhdistynyt kuningaskunta Limburgin katolinen yliopisto (KHLim), Belgia London South Bank University, Yhdistynyt kuningaskunta PROZON-kierrätysohjelma, Puola.

4 REAL Alternatives, moduuli 7: Kohdekartoitukset ja neuvoja vaihtoehtoisten kylmäaineiden kanssa toimimiseen 4 Moduuli 8 Vaihtoehtoisten kylmäaineiden vuotojen vähentäminen kohdekartoitusten ja neuvonnan avulla Tässä oppaassa (8/8) annetaan työkaluja ja neuvoja niille, jotka haluavat tarjota asiakkaille kohdekartoituspalveluita ja neuvontaa suojausstrategioissa. Opas on johdanto aiheeseen. Se ei korvaa käytännön harjoittelua ja kokemusta. Löydät oppaasta linkkejä hyödylliseen lisätietoon, malleihin, työkaluihin ja asiakirjoihin eri vertaisarvioinnin läpikäyneistä lähteistä, joita suositellaan tekniseksi tueksi, jos haluat saada lisää tietoa aiheesta. Oppaassa näytetään, miten kohdekartoituksista saadut tiedot kannattaa jäsentää ja tallentaa, jotta niiden avulla voidaan kehittää tehokas vuotojen vähentämisstrategia. Siinä on myös neuvoja raporttien laatimiseen ja suosituksia asianmukaisten työkalujen ja mallien käytöstä. Sinun kannattaa lukea oppaat 1 7 ennen tämän oppaan aloittamista tai suositeltujen työkalujen käyttöä. Oppaan tiedot omaksuttuasi pystyt: suorittamaan tehokkaita kohdekartoituksia arvioimaan, miten järjestelmää voi parantaa vuotoriskin vähentämiseksi arvioimaan vuotoriskejä ja vuotojen vähentämismahdollisuuksia laskemaan järjestelmässä olevan kylmäaineen määrän täyttömäärälaskurin ja muiden keinojen avulla laskemaan ja arvioimaan kohdekartoituksen tietoja suositeltua kohdekartoituslomaketta käyttäen antamaan asiakkaille neuvoja ja suosituksia kylmäainevuotojen vähentämisestä heidän kohteissaan laatimaan asiakkaille käytännöllisiä kohdekartoitusraportteja arvioimaan kohdekartoitusten ja jatkotoimien tehokkuutta vuotojen vähentämisessä ja kylmäaineen säilyttämisessä järjestelmässä.

5 REAL Alternatives, moduuli 7: Kohdekartoitukset ja neuvoja vaihtoehtoisten kylmäaineiden kanssa toimimiseen 5 1. Kohdekartoitusten esittely Kohdekartoitusten tarkoitus Kohdekartoituksen tarkoituksena on kerätä tietoa jäähdytys- ja ilmastointilaitteistosta: laitteiston ikä ja kunto laitteiston huollon taso senhetkiset vuodot ja vuotoriski vanhat vuotokohdat. Näiden tietojen ja REAL Alternatives -oppaiden yleistietojen avulla voit kehittää strategian vuotojen vähentämiseksi kartoitetuissa järjestelmissä. Tämän moduulin työkalut ja mallit auttavat sinua kirjaamaan kerätyt tiedot ja laatimaan raportteja ja suosituksia. Nämä kartoitukset ovat hyödyksi etenkin sellaisille järjestelmille, joissa tapahtuu paljon vuotoja, kuten: R744-keskusjäähdytysjärjestelmät, joita käytetään esim. supermarketeissa muut järjestelmät, joissa höyrystin ja lauhdutinyksikkö sijaitsevat erillään toisistaan (ja jotka saattavat käyttää aineita R717, R744, R32 tai R1234ze) split-tyyppiset ilmastointijärjestelmät (mukaan lukien VRV- ja VRF-järjestelmät, joissa saatetaan käyttää ainetta R32). Kiinteiden ( plug in ) laitteiden vuotoriski ei tavallisesti ole kovin suuri, joten niitä ei yleensä kannata sisällyttää tähän prosessiin. Vuotoja tapahtuu yleensä vain vähän myös jäähdyttäjien kaltaisissa järjestelmissä, joissa on käytetty kiinteitä kytkentöjä.

6 REAL Alternatives, moduuli 7: Kohdekartoitukset ja neuvoja vaihtoehtoisten kylmäaineiden kanssa toimimiseen 6 2. Kohdekartoitusten suorittaminen Yleistä Kohdekartoituksissa menetellään yleensä seuraavasti: tunnistetaan mahdolliset kartoituskohteet, esim. niillä olemassa olevilla asiakkailla tai loppukäyttäjillä, joiden uskotaan hyötyvän palvelusta esitellään prosessi ja sen mahdolliset tulokset asiakkaalle kerätään tietoa kohteesta, mukaan lukien kylmäaineen käyttö- ja huoltokirjanpito (jos mahdollista) suoritetaan kartoitus harkitaan, miten vuotoja voidaan vähentää kohteessa tässä kannattaa hyödyntää oppaita 1 7 laaditaan asiakkaalle vuotojen vähentämisstrategia sovitaan asiakkaan kanssa seurantatapaaminen, jossa keskustellaan strategiasta ja siitä, miten se voitaisiin parhaiten toteuttaa. Esimerkki kylmäaineen käyttöraportista

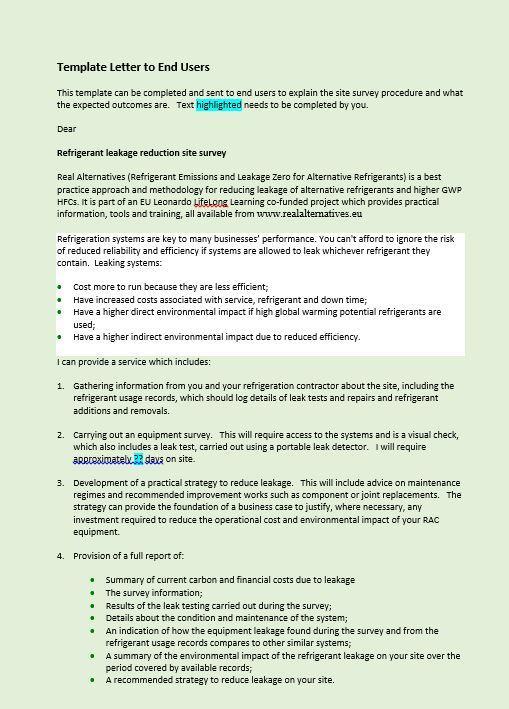

7 REAL Alternatives, moduuli 7: Kohdekartoitukset ja neuvoja vaihtoehtoisten kylmäaineiden kanssa toimimiseen 7 Prosessin selittäminen Jotta päästäisiin tarkastelemaan jäähdytyskohteita, on tärkeää, että loppukäyttäjät ymmärtävät kartoituksen edut ja sen, miten kartoitus auttaa heitä parantamaan järjestelmän suorituskykyä, pienentämään kustannuksia ja vähentämään jäähdytys- ja ilmastointilaitteiden ympäristövaikutuksia. Linkistä avautuu mallikirje kartoitusta käsittelevälle yhteydenotolle, jossa: Download a Template downloads esitellään REAL Alternatives -periaatteet korostetaan vuotojen vähentämisten merkitystä kylmäaineesta huolimatta selitetään prosessi ja se, mitä tietoja ja jäähdytys- ja ilmastointilaitteita kartoituksessa tarkastellaan kerrotaan lyhyesti mahdollisista eduista ja niiden raportoinnista. Voit muokata mallikirjettä omien tarpeidesi mukaiseksi, mutta emme suosittele merkittävien muutosten tekemistä tietoihin tai sisältöön.

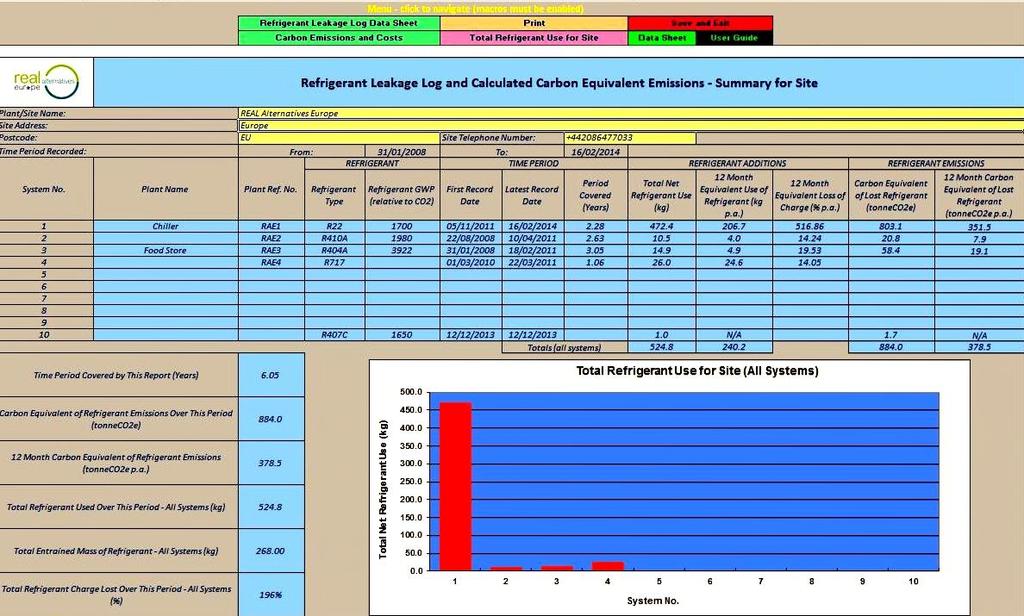

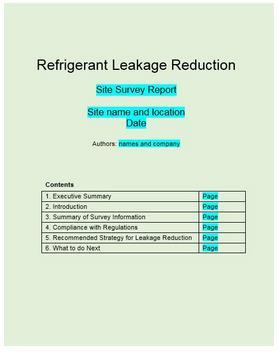

8 REAL Alternatives, moduuli 7: Kohdekartoitukset ja neuvoja vaihtoehtoisten kylmäaineiden kanssa toimimiseen 8 Kartoituksen tekeminen Kartoituksessa tarkastetaan järjestelmä silmämääräisesti ja tehdään vuototarkastus. Tämä kartoitus muodostaa pohjan kohderaportille ja vuotojen vähentämisstrategialle. Raportin laatimista varten sinun on kerättävä tiedot kohdekartoitustyökirjaan ja kirjoitettava raportti kohdekartoitusmalliraporttia käyttäen. Oman raporttisi laatimiseen voit käyttää kohdekartoitusmalliraporttia, josta näkyy selvästi, mitä tietoja siihen kirjataan. Suurin osa tarvittavista tiedoista saadaan: järjestelmän silmämääräisestä tarkastuksesta, johon kuuluu kylmäaineen määrän epäsuora tarkastus kylmäaineen käyttökirjanpidosta (F-kaasukirjanpito aineelle R32) kohteen henkilökunnan yleisistä haastatteluista koskien kohteen yleistä luotettavuutta ja sen aikaisempia ongelmia vuototarkastuksesta elektronisella vuodonilmaisimella. Jos tietoa kylmäaineen täyttömäärästä ei ole saatavilla, sinun täytyy arvioida se itse. Tarkempia tietoja arvion tekemisestä on liitteessä 1. Kartoitukseen kuuluu järjestelmän vuototestaus. Se ei ole täysi vuototestaus, paitsi jos loppuasiakas niin vaatii. Useimmat liitokset tulisi kuitenkin tarkastaa. Toimi näin: Site Survey Record and report from /downloads Käytä kannettavaa elektronista vuodonilmaisinta, joka on turvallinen ja kykenee havaitsemaan kylmäaineen. Tarkasta mallivuotoa käyttämällä, että se toimii oikein. Tee vuototesti kaikille liitoksille, joihin voit päästä helposti käsiksi, mukaan lukien tavalliset vuotokohdat, kuten painekytkimet ja varoventtiilien poistoputket. REAL Alternatives Module 3 Leak Testing Kerää kartoitusta varten tarvittavat tiedot kohdekartoitustyökirjaan. Voit joko tulostaa kohdekartoitustyökirjan, täyttää sen käsin paikan päällä ja siirtää tiedot laskentataulukkoon myöhemmin, tai täyttää laskentataulukon elektronisesti kartoituksen aikana.

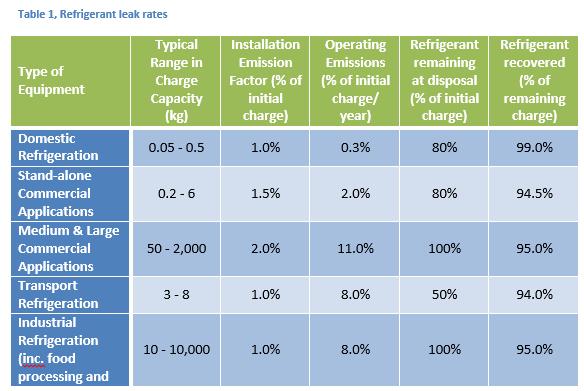

9 REAL Alternatives, moduuli 7: Kohdekartoitukset ja neuvoja vaihtoehtoisten kylmäaineiden kanssa toimimiseen 9 Kylmäaineen oikean täyttömäärän merkitys Voi olla hyödyllistä verrata kylmäainevuodon määrää kylmäaineen täyttömäärään niin, että saadaan vuotomäärä vuosittaisena hävikkiprosenttina. Esimerkiksi 20 kg:n vuosittainen vuoto järjestelmässä, jonka ihanteellinen täyttömäärä on 40 kg, merkitsee 50 %:n vuosittaista kylmäainehävikkiä. Näin järjestelmistä saadaan vertailukohtia, joita voidaan verrata vuotomäärien keskiarvoihin. Tämän avulla voidaan löytää vikaantuneita järjestelmiä ja kohdistaa niihin toimenpiteitä. Oikea täyttömäärä on pienin mahdollinen järjestelmän toimintaan tarvittava määrä niin, että alijäähtynyttä nestettä on kaikkien paisuntalaitteiden sisääntulokohdassa kuormasta tai ympäristöolosuhteista riippumatta. Joissakin järjestelmissä on ylimääräistä kylmäainetta sitä säilytetään korkean paineen puolen nesteiden keräysastiassa. Vuodon sattuessa ylimääräinen kylmäaine vuotaa pois ennen kuin nesteputken nestemäärä laskee liian alhaiseksi (eli nesteputken tarkastuslasi välkkyy) ja suorituskyky heikkenee. Järjestelmä ei ole teknisesti ottaen liian täynnä, sillä neste ei ruuhkaudu siinä jäähdyttimeen, mikä kasvattaisi lauhdutinpainetta. Ylimääräistä kylmäainetta ei kuitenkaan tarvita, ja se kasvattaa suoran ympäristövaikutuksen mahdollisuutta vuodon sattuessa. Joistakin järjestelmistä puuttuu kylmäainetta, koska niitä ei ole täytetty oikealla määrällä kylmäainetta käyttöönoton tai huollon aikana. Näin käy usein silloin, kun järjestelmässä ei ole täytön aikana täyttä kuormaa, jolloin nesteputken tarkastuslasi näyttää täydeltä liian aikaisin. Järjestelmä vaikuttaa siis riittävän täydeltä kuorman ollessa matala, mutta kun kuorma kasvaa ja tarvitaan lisää nestemäistä kylmäainetta, sitä ei ole saatavilla. Järjestelmissä, joihin on asennettu korkean paineen puolen nesteiden keräysastia, on huomattavasti enemmän liikkumavaraa liika- ja vajaatäytön välillä.

10 REAL Alternatives, moduuli 7: Kohdekartoitukset ja neuvoja vaihtoehtoisten kylmäaineiden kanssa toimimiseen Suojausstrategian laatiminen Seuraavassa on aiheita, joita voit sisällyttää strategiaasi. Kaikki niistä eivät koske kaikkia järjestelmiä, ja voit myös halutessasi lisätä niihin muuta laitteistokohtaista tietoa. Strategian tausta ja kartoituksen avainkohdat: nykyiset ja aikaisemmat vuodot nykyinen huollon ja ylläpidon taso ja sen vaikutus vuotoihin positiivinen ja negatiivinen laitteiden ikä ja kunto onko laitteisto F-kaasuasetuksen mukainen (aineelle R32). Suosituksia huollon ja ylläpidon parantamiseksi: muutokset nykyiseen huolto-ohjelmaan tai tarvittaessa uusi huolto-ohjelma vuototestauksen suorittaminen useammin ja käytettävät vuotojen havaitsemislaitteet tarvittaessa täyshuolto, esimerkiksi perusteellisen vuototestin suorittaminen, venttiilien suojusten asennus ja pienten osien ja liitosten vaihto. Suosituksia osien tai järjestelmien muokkaamiseksi tai vaihtamiseksi, mukaan lukien esim.: putkiston parannukset muutokset liitoksissa, esim. mekaanisten liitosten korvaaminen juotetuilla osien vaihtaminen järjestelmän vaihtaminen helpompi pääsy järjestelmään. Tarvitset seuraavia tietoja käytännön strategian kehittämiseen: nykyiset ja aikaisemmat vuodot nykyinen huollon ja ylläpidon taso tarvittaessa tieto siitä, onko järjestelmä F-kaasuasetuksen mukainen laitteiston tyyppi, ikä ja kunto vuotoriski. Nämä asiat käsitellään tarkemmin seuraavissa kappaleissa. Niistä löytyy myös yleisiä parannussuosituksia, joiden perustella voidaan antaa kohdekohtaisia neuvoja.

11 REAL Alternatives, moduuli 7: Kohdekartoitukset ja neuvoja vaihtoehtoisten kylmäaineiden kanssa toimimiseen 11 Vuotokirjanpito Nykyiset ja aikaisemmat vuodot Tässä käsitellään kylmäaineiden käyttökirjanpidosta ja omasta vuototarkastuksesta kartoituksen aikana saadut tiedot. Tietojen perusteella voit määritellä: vuosittaisen vuotomäärän prosenttiosuutena järjestelmän täyttömäärästä vuotokohdat ja erityisesti sellaiset ongelmakohdat, joissa on ollut toistuvasti vuotoja vuotojen syyt ulkoiset vauriot, katastrofaalinen vika tai kylmäaineen asteittainen menetys onko vuototesti tehty F-kaasuasetuksen säännösten mukaisesti (R32) ja/tai sopiiko se laitokselle. Vuotojen syyt vaihtelevat. Jos vuodot johtuvat ulkoisten syiden kuten esim. trukin aiheuttamista vaurioista, sinun on tunnistettava onnettomuuksille alttiit alueet ja suositeltava suojauskeinoja. Katastrofaaliset vuodot johtuvat yleensä rasituksesta esim. putkistossa. Katastrofaalisten vuotojen riskin tunnistamiseksi sinun on tutkittava putkien reititystä, tuentaa ja värähtelyjen poistoa. Pienemmille vuodoille on monia syitä. Niitä on esitelty kuvitetussa oppaassa, jossa kuvataan 13 yleistä vuotokohtaa (GN2). Sinun kannattaa etsiä oppaasta ratkaisuja näihin vuototyyppeihin. Lisää tietoa muista ratkaisuista vuoto-ongelmiin löytyy muista Real Alternatives -moduuleista. Standardissa EN378 on myös ohjeita katastrofaalisten vuotojen ehkäisyyn. REAL Skills Guide to 13 on common leak points Nykyinen huollon ja ylläpidon taso Huollon ja ylläpidon taso selviää helposti järjestelmän silmämääräisestä REAL Alternatives Guide tarkastuksesta ja huoltokirjanpidosta. Huolto on erittäin tärkeää 3 on Leak Testing kylmäainevuotojen minimoimiseksi. Huolto-ohjelman tulee olla sopiva järjestelmän ikään, kuntoon ja tyyppiin nähden. Tarkempia tietoja huollosta vuotojen minimoimiseksi löytyy oppaasta 3. Voit muokata näitä tietoja strategiasuositusta laatiessasi. Hyvän ylläpidon lisäksi hyvä huoltokäytäntö on erittäin tärkeä. Siihen kuuluvat tavalliset hyvät käytännöt, kuten: venttiilien suojusten käyttö tiivisteiden vaihto suojuksia, laippoja jne. poistettaessa varoventtiilien vaihto, jos ne ovat avautuneet tiivisteiden tarkastus ja tarvittaessa niiden vaihto. Jos kartoittamastasi järjestelmästä löytyy vuotoja, voit etsiä ratkaisuja niihin oppaasta, jossa on kuvattu 13 yleistä vuotokohtaa ( REAL skills guide to 13 common leaks ). Opas löytyy Lisätietoakappaleesta.

12 REAL Alternatives, moduuli 7: Kohdekartoitukset ja neuvoja vaihtoehtoisten kylmäaineiden kanssa toimimiseen 12 F-kaasuasetuksen noudattaminen Järjestelmän ylläpitäjä (yleensä loppukäyttäjä) on vastuussa siitä, että järjestelmä on F- kaasuasetuksen mukainen. Tarkistetun asetuksen mukana on kuitenkin tullut myös uusia velvollisuuksia huolto- ja ylläpitotoimenpiteitä suorittaville tahoille (ks. AREA:n yhteenveto vaatimuksista urakoitsijoille tämän moduuliin Lisätietoa-kappaleessa). Vuotojen vähentämisstrategiassa on suositeltava aineelle R32 ja kaikille muille käytettävillä HFC-kylmäaineille F-kaasuasetusta noudattavaa ohjelmaa, mutta tätä on pidettävä minimitasona monille järjestelmille on hyvä suorittaa vuototarkastuksia useammin. Tämä on totta etenkin järjestelmille: joissa on paljon liitoksia joissa on mekaanisia liitoksia, kuten laippaliitokset joilla tiedetään olevan suuri vuotoriski (esim. R744:ää käyttävät keskusjäähdytysjärjestelmät) joissa käytetään avoimia kompressoreita. Laitteiston tyyppi, ikä ja kunto ja sen vuotoriski Sinun on otettava laitteiston ikä ja kunto huomioon kehittäessäsi vuotojen vähentämisstrategiaa. Jos järjestelmän käyttöikä on lopuillaan, ei ole yhtä todennäköistä, että investoinnit sen parantamiseksi olisivat kustannustehokkaita. Ota myös huomioon, miten helppoa laitteistoon on päästä käsiksi jos se on vaikeaa, huoltoa ei todennäköisesti suoriteta. Siinä voi olla myös terveyteen ja turvallisuuteen liittyviä ongelmia tämä vaikuttaa osaltaan investoinnin ja sen tuoton suhteeseen. Vuotoriski Nykyisten ja aikaisempien vuotojen tarkastelun lisäksi sinun kannattaa tutkia, onko laitteistossa mahdollisesti tulevia vuotoriskejä. Tässä on otettava huomioon seuraavat asiat: värähtelyjen vaikutus ja onko värähtelyt poistettu oikein putkiston reititys ja tuenta voivatko putket hankautua mihinkään ulkoisten vahinkojen mahdollisuus käytettyjen liitosten tyyppi.

13 REAL Alternatives, moduuli 7: Kohdekartoitukset ja neuvoja vaihtoehtoisten kylmäaineiden kanssa toimimiseen Raportointi vuotojen vähentämisstrategioista Raporttien ja suositusten laatiminen Hyvä ja selkeä raportointi on erittäin tärkeää laatimasi strategian toteutuksen kannalta. Raporttiin tulisi sisältyä: Vuotojen yleiset vaikutukset ja etenkin se, millä kylmäaineilla on suurin vaikutus, mutta myös muistutus siitä, että kylmäainevuotojen vähentäminen on tärkeää kaikille kylmäaineille. Taustatietoja Real Alternatives -projektista. Tietoa kartoitetun laitteiston tyypin tyypillisistä vuotomääristä ja siitä, onko kyseisen laitteiston tila parempi vai huonompi kuin muiden samantyyppisten järjestelmien. Kuinka kartoitus tehtiin ja sen keskeiset löydökset sekä valokuvia. Nykyisen kylmäaineen käyttökirjanpidon riittävyyden arviointi. Suositus vuotojen vähentämisstrategiaksi. Tarvittaessa liiketoimintaperuste vuotojen vähentämiselle. Mitä kannattaa tehdä seuraavaksi. Raporttia tulisi mahdollisuuksien mukaan seurata avainhenkilöstön kanssa pidettävä kokous, jossa voit antaa käytännön neuvoja strategian toteuttamiseen ja toimintasuunnitelman laatimiseen. Seurantakartoituksesta on usein hyötyä strategian onnistumisen varmistamisessa.
