MOS EVH-15: EMINENT E 100 MONTERINGS- OCH SKÖTSELANVISNING EMALJERAD VARMVATTENBEREDARE

Transkriptio

1 R MOS EVH-15: E 100 SE FI GB MONTERINGS- OCH SKÖTSELANVISNING EMALJERAD VARMVATTENBEREDARE ASENNUS- JA HOITO-OHJEET, EMALOITU LÄMMINVESIVARAAJA INSTALLATION AND MAINTENANCE INSTRUCTIONS ENAMELLED WATER HEATER Kontrollera att vatten finns i beredaren innan den inkopplas.

2

3 MONTERINGS- OCH SKÖTSELANVISNING E 100 Mått och komponentplacering * * min * Erforderligt utrymme (-E) för byte/kontroll av skyddsanod. Vid vertikalt hängande montage kan kedjeanod användas, vilket endast kräver 180 mm ovanför varmvattenberedare. Serienummer (95), ska alltid uppges vid korrespondens med NIBE. 072 _ Komponentlista 1 Anslutningskabel med jordad stickpropp 2 Plastlock, elkopplingsrum 3 Plastlock, anod 5 Termostat/temperaturbegränsare 6 Elpatron 12 Upphängningskonsol 13 Låsvinkel 22 Avstängnings-/backventil 23 Säkerhets-/avtappningsventil 25 Blandningsventil 40 Skyddsanod 41 Kallvattenanslutning, kläm ringskoppling Ø15 mm 42 Varmvattenanslutning, kläm ringskoppling Ø15 mm 43 Anslutning säkerhets-/avtappningsventil, klämringskoppling Ø15 mm 44 Utrymme för rördragning 45 Luftskruv (för lufttillförsel vid tömning) 95 Serienummerskylt Apparaten får användas av barn över 8 år och av personer med fysisk, sensorisk eller mental funktionsnedsättning samt av personer som saknar erfarenhet eller kunskap under förutsättning att de får handledning eller instruktioner om hur man använder apparaten på ett säkert sätt och informeras så att de förstår eventuella risker. Barn får inte leka med apparaten. Låt inte barn rengöra eller underhålla apparaten utan handledning. Med förbehåll för konstruktionsändringar. NIBE

4 SE Installation Installation Montering Varmvattenberedaren rekommenderas att installeras i ett rum med befintlig golvbrunn. Varmvattenberedaren kan monteras vertikalt hängande på plan vägg (med anslutningarna nedåt) eller liggande horisontellt (med baksidan nedåt). Vid hängande montage används den medlevererade upphängningskonsolen (12), vilken först fästs upp (Ø8 10 mm skruv) på väggen, därefter monteras den bifogade låsvinkeln (13) på varmvattenberedaren, se bild nedan. Där ef ter hängs varmvattenberedaren på konsolen. Varmvattenberedaren är nu till viss del skjutbar i sidled, vilket underlättar rör-installation. För avslutande fixering, skruvas låsvinkel (13) i väggen. Framför/under varmvattenberedaren krävs ett fritt utrymme på 200 mm för ev. service. *För -E erfordras ett fritt utrymme bakom/ ovanför varmvattenberedaren, för inspektion av skyddsanoden (40). Se avsnitt Tillsyn och skötsel- Skyddsanod Rörinstallation Varmvattenberedaren är försedd med klämringskopplingar för koppar- eller plaströr. Om plaströr eller glödgat kopparrör används skall invändig stödhylsa monteras. All erforderlig ventilutrustning: avstängnings-/backventil, säkerhets-/avtappningsventil och blandningsventil är monterad vid leverans. Från säkerhetsventilen skall ett spillrör dras till lämpligt av lopp. Spillrörets dimension skall vara samma som säkerhetsventilens (Ø15 mm), röret skall dras så att någon vat tensäck inte kan uppstå, samt vara frostfritt anordnat och väl stagat. Vid oklarhet kontakta rörinstallatör alternativt se gällande normer. Om varmvattenberedaren installeras utan blandningsventil måste termostatens inställning vara sådan att tappvattentemperaturen inte överskrider 65 C. Om högre temperatur önskas skall gällande föreskrifter för ändamålet följas. Påfyllning Varmvattenberedaren måste vara vattenfylld innan strömmen kopplas på. Påfyllning sker enligt nedanstående: 1 Kontrollera att luftskruven (45) är åtdragen. 2 Kontrollera att säkerhets-/avtappningsventilen (23) är stängd. 3 Öppna avstängningsventilen genom att vrida ratt (22) moturs. 4 Avlufta varmvattenberedaren genom att öppna en varmvattenkran i rörsystemet. När enbart vatten kommer ur kranen kan den stängas. Varmvattenberedaren är nu fylld och strömmen kan kopplas på. 4 Inställning av blandningsventil Genom att vrida blandningsventilens ratt (25) moturs/ medurs ökar/minskar tappvattentemperaturen. Inställ nings området ligger mellan cirka C

5 Installation SE Elektrisk installation OBS! Elschema Elinstallation samt eventuell service skall göras under överinseende av behörig elinstallatör. Varmvattenberedaren är försedd med anslutningskabel med jordad stickpropp för 1-fas installation (1 kw). 1-fas installation medför bäst livslängd för elpatronen. Om anslutningskabeln är skadad måste byte utföras under överinseende av elbehörig person. Anslutningskabelns lägsta punkt bör befinna sig lägre än eluttaget när du ansluter varmvattenberedaren till uttaget, för att undvika att eventuella vattendroppar på anslutningskabeln leds in i uttaget. Önskas 3 kw ska varmvattenberedaren anslutas med fast installation (2x400V). Vid fast installation ska varmvattenberedaren föregås av en allpolig brytare (helst med signallampa) med minst 3 mm brytavstånd. Befintlig anslutningskabel kan användas om man klipper bort stickproppen. Termostat/ temperaturbegränsare (5) Elpatron (6) Inställning av termostat För bästa driftsförhållande rekommenderas en inställning på 60 C (max cirka 80 C). Cirka 60 C R Beredaren måste vara fylld med vatten innan elströmmen kopplas på. Made in Sweden 3

6 SE Tillsyn och skötsel Tillsyn och skötsel Säkerhetsventil Säkerhetsventilen (23) skall kontrolleras regelbundet, cirka 4 ggr per år, för att förhind ra igensättning. Kontrollen sker genom att vrida säkerhetsventilens ratt moturs, vatten skall då strömma genom spillröret. Skulle så inte ske är säkerhetsventilen defekt och måste bytas. Säkerhetsventilen släpper ibland ut lite vatten efter en varmvattentappning. Detta utsläpp orsakas av att det kalla vattnet som tas in i beredaren expanderar, med tryckökning som följd, varvid säkerhetsventilen öppnar. Skyddsanod Varmvattenberedaren är försedd med en magnesiumanod (40) som utgör ett extra korrosionsskydd. Anoden förbrukas dels genom att den offrar sig för porer i emaljen, dels ge nom att den går i egenförbrukning beroende på vattnets kemiska sammansättning. Kontrollera anoden inom ett år. Därefter regelbundet i förhållande till dess förbrukning. När anoden är ny har den en diameter på ca 21 mm. När dess diameter har minskat, på det mest förbrukade stället, till under 10 mm är anoden förbrukad och måste bytas ut. Har ingen anodförbrukning skett efter något år, kan detta bero på dålig ledningsförmåga i vattnet och en vattenanalys rekommenderas. OBS! Anoden är en förbrukningsartikel. Byte/kontroll av skyddsanod Anoden kan bytas/kontrolleras, utan att varmvattenberedaren behöver tömmas, om det finns en varmvattenkran i rörsystemet belägen under varmvattenberedarens högsta punkt. Om sådan varmvattenkran saknas eller varmvattenberedaren monterats liggande måste varmvattenberedaren tömmas, se avsnitt Tömning. 1 Bryt strömmen till varmvattenberedaren. 2 Stäng avstängnings-/backventilen genom att vrida ratt (22) medurs tills den bottnar. 3 Öppna ovan nämda varmvattenkran. 4 Avlägsna plastlocket (3) och isoleringspluggen, se bild. 5 Skyddsanoden (40) skruvas ur med hjälp av en 27 mm, alternativt 24 mm, hylsnyckel. Vid utbyte av anod i trånga utrymmen, finns kedje anod att tillgå som endast kräver cirka 180 mm utrymme över varmvattenberedaren. Kedjeanod kan endast användas i vertikalt monterad varmvattenberedare och skall kapas enligt tabell, se Teknisk data. Tömning Tömningen sker genom säkerhetsventilens spillrör och görs enligt följande: 1 Bryt strömmen till varmvattenberedaren. 2 Stäng avstängnings-/backventilen genom att vrida ratt (22) medurs tills den bottnar. 3 Vrid blandningsventilens ratt (25) moturs till maximalt läge. 4 Öppna säkerhetsventilen genom att vrida ratt (23) sakta moturs ett kvarts varv tills den blir kvar i upplyft läge. OBS! Vattenstänk vid spillröret kan förekomma. 5 Avlägsna luftskruven (45) samt öppna rörsystemets lägst placerade varmvattenkran. OBS! Vatten kan skvätta ut ur luftskruvens hål och vara varmt. Det kan ta några minuter innan tömningen startar. För att påskynda tömningen kan luft tillföras via luftskruven (45). Behåll ventilernas lägen efter ovanstående åtgärder till dess varmvattenberedaren åter skall användas. En mindre mängd vatten kan finnas kvar i botten på varmvattenberedaren efter man genomfört de beskrivna tömningsstegen 1 5. OBS! Spillrör måste anslutas till pos (43) BV 45 VV /2" ARMATUR

7 Tillsyn och skötsel SE Åtgärder vid driftstörning OBS! Elinstallation samt eventuell service ska göras under överinseende av behörig elinstallatör. Om nätsladden skadas ska den bytas av tillverkaren, dennes auktoriserade servicerepresentant eller annan likvärdigt kvalificerad person för undvikande av fara. Service Vid behov av service, kontakta installatören. Serienummer (95) (14 siffror) och installationsdatum skall alltid uppges. Endast av NIBE AB i Markaryd levererad elutrustning får användas. Kontrollera anläggningens elsäkringar samt termostatens och blandningsventilens inställningar. Avvakta några timmar utan varmvattentappning och kontrollera därefter om temperaturnivån har höjts. Finns det fortfarande inget varmvatten, kontakta installatör. Återställning av temperaturbegränsare Om temperaturbegränsaren (5) löst ut, måste beredaren svalna minst en timme innan den får återställas. 1. Avlägsna plastlocket (2). 2. Tryck in knappen på temperaturbegränsaren med ett lätt tryck, max 15 N (ca 1,5 kg). 5 Max. 15N 6 2 Max 15 N (ca 1,5 kg) Återmontering av givare Om elpatronen har bytts ska givarna för termostat och temperaturbegränsare återmonteras i den ordning som visas på bilden. 5

8 SE Tekniska data Tekniska data IP 24 PED 97/23/EC Volym (liter) 100 Max avsäkringstryck (MPa/ bar) 0,9/9 Spänning 230 VAC + PE / 2 x 400 VAC + PE Skyddsklass IP 24 Effekt (kw) 1/3 Erforderlig säkring vid 1/3 kw (A) 6/10 Uppvärmningstid till 45 C 1/3 kw* (tim) 4,1/1,4 Uppvärmningstid till 80 C 1/3 kw* (tim) 8,1/2,7 Nettovikt (kg) 47 Längd skyddsanod (mm) 435 Korrosionsskydd Emalj * Vid inkommande kallvatten på 10 C. 6

9 ASENNUS- JA HOITO-OHJEET E 100 Mitat ja komponenttien sijainti * 390* 980 min. väh * Vaadittava tila (-E) suoja-anodin vaihtoa/tarkastusta varten. Ripustusasennuksessa voidaan käyttää ketjuanodia, jolloin vedenlämmittimen yläpuolella tarvitaan vain 180 mm vapaata tilaa Valmistenumero (95), pitää aina mainita kaikissa yhteydenotoissa NIBE - Haato OY:hyn. 072 _ Komponenttiluettelo 1 Virtajohto maadoitetulla pistotulpalla 2 Muovikansi, kytkentärasia 3 Muovikansi, anodi 5 Termostaatti/lämpötilanrajoitin 6 Sähkövastus 12 Ripustuskannatin 13 Lukituskulma 22 Sulku-/takaiskuventtiili 23 Varo-/tyhjennysventtiili 25 Sekoitusventtiili 40 Suoja-anodi 41 Kylmävesiliitäntä, puserrusliitäntä Ø15 mm 42 Lämminvesiliitäntä, puserrusliitäntä Ø15 mm 43 Varo-/tyhjennysventtiilin liitäntä, puserrusliitäntä Ø15 mm 44 Putkiasennustila 45 Ilmausruuvi (ilman saantiin tyhjennyksen yhteydessä) 95 Valmistenumerokilpi Tätä laitetta saavat käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aistivaraiset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole riittävästi kokemusta tai tietoa, jos heille on opastettu tai kerrottu laitteen turvallinen käyttö ja he ymmärtävät laitteen käyttöön liittyvät vaaratekijät. Älä anna lasten leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta valvomatta. Pidätämme oikeudet rakennemuutoksiin. NIBE

10 FI Asennus Asennus Asennus Lämminvesivaraaja tulisi asentaa huoneeseen, jossa on lattiakaivo. Lämminvesivaraaja voidaan asentaa pystyasentoon tasaiselle seinälle (liitännät alaspäin) tai vaakaasentoon (takasivu alaspäin). Seinäasennuksessa käytetään mukana toimitettua ripustuskannatinta (12), joka kiinnitetään ensin (Ø8 10 mm ruuveilla) seinään, ja sitten asennetaan mukana toimitettu lukituskulma (13) lämminvesivaraajaan, katso kuva alla. Lämminvesivaraaja ripustetaan sitten kannattimelle. Lämminvesivaraajaa voi siirtää jonkin verran sivusuunnassa, mikä helpottaa putkiasennusta. Lopuksi kiinnitetään lukituskulma (13) ruuveilla seinään. Lämminvesivaraajan edessä ja alapuolella oltava 200 mm vapaa tila mahdollista huoltoa varten. *-E -lämminvesivaraajan taakse ja yläpuolelle on jätettävä vapaata tilaa suoja-anodin (40) tarkastusta varten. Katso kohta "Suoja-anodin huolto" Putkiasennus Lämminvesivaraaja on varustettu puserrusliittimillä kupari- tai muoviputkille. Käytettäessä muoviputkea tai hehkutettua kupariputkea pitää käyttää sisäpuolista tukiholkkia. Kaikki tarvittavat venttiilit: sulku-/takaiskuventtiili, varo-/ tyhjennysventtiili ja shunttiventtiili on asennettu valmiiksi tehtaalla. Varoventtiiliin on liitettävä viemäriin johdettu poistovesiputki. Poistovesiputken pitää olla saman kokoinen kuin varoventtiili (Ø15 mm), ja putki on vedettävä niin, että että vesitaskua ei pääse muodostumaan ja että se on suojattu jäätymiseltä ja tuettu kunnolla. Jos epäröit, ota yhteyttä putkiasentajaan tai katso voimassa olevat normit. Ellei lämminvesivaraajaa varusteta shunttiventtiilillä, termostaatti pitää säätää niin, että käyttöveden lämpötila on korkeintaan 65 C. Korkeampaa lämpötilaa haluttaessa pitää noudattaa asiaa koskevia määräyksiä. Täyttö Lämminvesivaraaja pitää täyttää vedellä ennen virransyötön kytkemistä. Täytä varaaja seuraavasti: 1 Varmista, että ilmaruuvi (45) on kiristetty. 2 Varmista, että varo-/tyhjennysventtiili (23) on suljettu. 3 Avaa sulkuventtiili kiertämällä säätöpyörää (22) vastapäivään. 4 Poista lämminvesivaraajasta ilma avaamalla putkiston käyttövesihana. Kun hanasta tulee pelkkää vettä, se voidaan sulkea. Varaaja on nyt täytetty ja se voidaan kytkeä päälle. Shunttiventtiilin asetus 4 Käyttöveden lämpötilaa nostetaan/lasketaan kiertämällä shunttiventtiilin säätöpyörää (25) vasta-/myötäpäivään. Säätöalue on n C

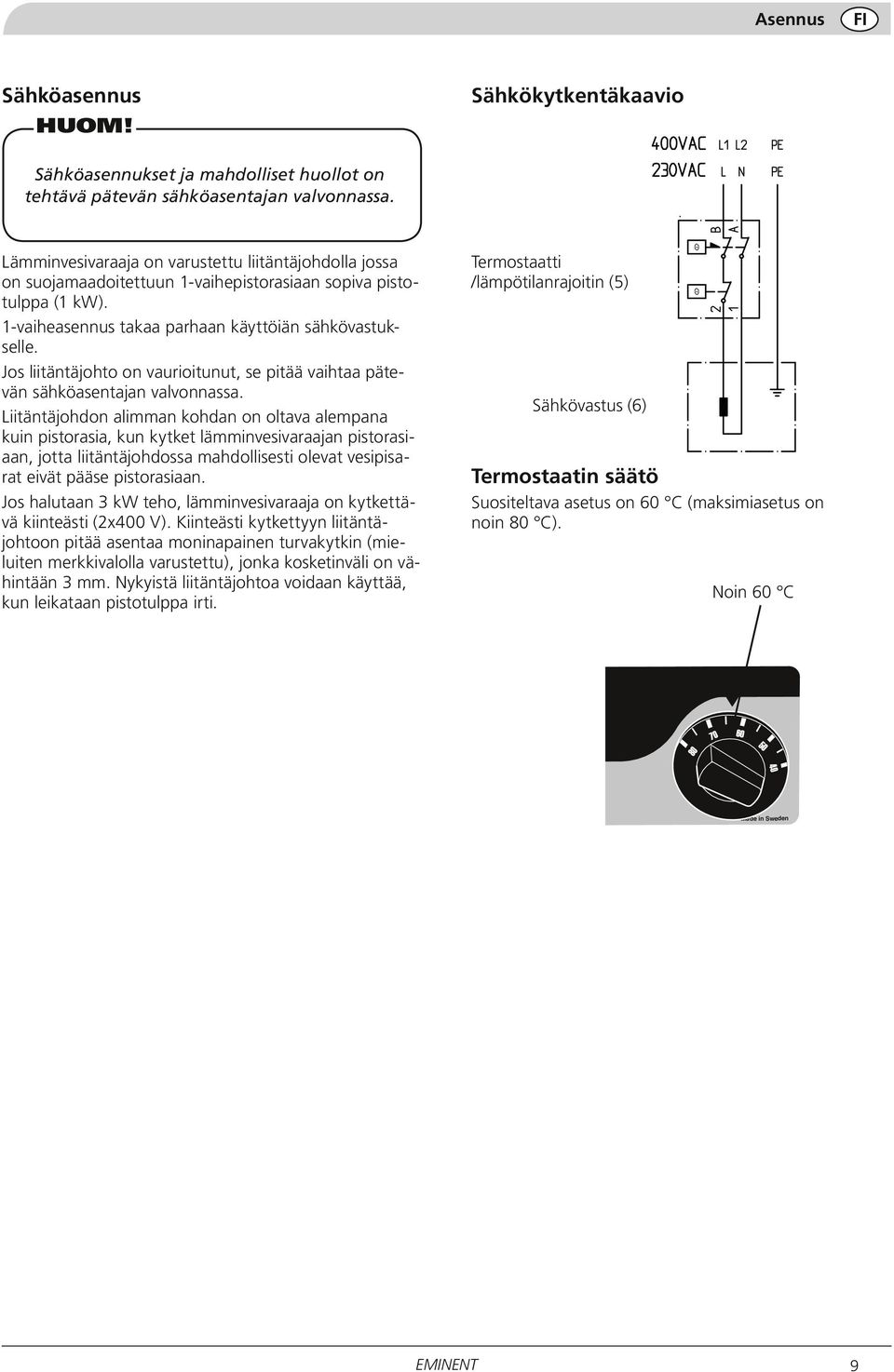

11 Asennus FI Sähköasennus HUOM! Sähkökytkentäkaavio Sähköasennukset ja mahdolliset huollot on tehtävä pätevän sähköasentajan valvonnassa. Lämminvesivaraaja on varustettu liitäntäjohdolla jossa on suojamaadoitettuun 1-vaihepistorasiaan sopiva pistotulppa (1 kw). 1-vaiheasennus takaa parhaan käyttöiän sähkövastukselle. Jos liitäntäjohto on vaurioitunut, se pitää vaihtaa pätevän sähköasentajan valvonnassa. Liitäntäjohdon alimman kohdan on oltava alempana kuin pistorasia, kun kytket lämminvesivaraajan pistorasiaan, jotta liitäntäjohdossa mahdollisesti olevat vesipisarat eivät pääse pistorasiaan. Jos halutaan 3 kw teho, lämminvesivaraaja on kytkettävä kiinteästi (2x400 V). Kiinteästi kytkettyyn liitäntäjohtoon pitää asentaa moninapainen turvakytkin (mieluiten merkkivalolla varustettu), jonka kosketinväli on vähintään 3 mm. Nykyistä liitäntäjohtoa voidaan käyttää, kun leikataan pistotulppa irti. Termostaatti /lämpötilanrajoitin (5) Sähkövastus (6) Termostaatin säätö Suositeltava asetus on 60 C (maksimiasetus on noin 80 C). Noin 60 C R Beredaren måste vara fylld med vatten innan elströmmen kopplas på. Made in Sweden 9

12 FI Huolto Huolto Varoventtiili Tarkasta varoventtiili säännöllisesti (noin 4 kertaa vuodessa) tukkeutumisen estämiseksi. Tarkasta kiertämällä varoventtiilin käsipyörää vastapäivään, jolloin poistovesiputkesta pitää valua vettä. Ellei näin tapahdu, varoventtiili on viallinen ja se pitää vaihtaa. Varoventtiili päästää joskus hieman vettä ulos, kun käyttövettä on laskettu. Tämä johtuu siitä, että varaajaan täytetty kylmä vesi laajenee lämmetessään, jolloin varaajan sisäinen paine kasvaa ja varoventtiili aukeaa. Suoja-anodi Lämminvesivaraaja on varustettu magnesiumanodilla (40), joka toimii lisäkorroosiosuojana. Anodi kuluu osittain uhrautumalla emalin huokosten puolesta, osittain mennessään veden kemiallisesta koostumuksesta johtuvaan sisäiseen kulutukseen. Tarkasta anodi vuoden kuluessa ja sitten säännöllisesti suhteessa kulumiseen. Kun anodi on uusi, sen halkaisija on n. 21 mm. Kun se halkaisija on kulunut pienimmillään alle 10mm:n, anodi on kulunut loppuun ja pitää vaihtaa. Ellei anodi ole kulunut lainkaan muutaman vuoden kuluttua, syynä voi olla veden huono johtavuus, ja vesianalyysiä suositellaan. HUOM! Anodi on kulutustarvike. Suoja-anodin vaihto/tarkastus Anodi voidaan vaihtaa/tarkastaa tarvitsematta tyhjentää lämminvesivaraajaa, jos putkistossa on käyttövesihana lämminvesivaraajan korkeimman kohdan alapuolella. Jos sellainen käyttövesihana puuttuu tai jos lämminvesivaraaja on asennettu vaaka-asentoon, lämminvesivaraaja on tyhjennettävä, katso kohta "Tyhjennys". 1 Katkaise lämminvesivaraajan jännitteensyöttö. 2 Sulje sulku-/takaiskuventtiili kiertämällä säätöpyörä (22) myötäpäivään pohjaan saakka. 3 Avaa yllä mainittu käyttövesihana. 4 Irrota muovikansi (3) ja eristetulppa, katso kuva. 5 Kierrä suoja-anodi (40) irti 27 mm tai 24 mm hylsyavaimella. Anodin vaihtoon ahtaissa tiloissa on saatavana on ketjuanodi, joka tarvitsee vain n. 180 mm tilan lämminvesivaraajan yläpuolella. Ketjuanodia voidaan käyttää vain pystyasentoon asennetussa lämminvesivaraajassa, ja se pitää katkaista "Teknisissä tiedoissa" olevan taulukon mukaan. Tyhjennys Tyhjennys tapahtuu varoventtiilin poistoputken kautta ja suoritetaan seuraavasti: 1 Katkaise lämminvesivaraajan jännitteensyöttö. 2 Sulje sulku-/takaiskuventtiili kiertämällä säätöpyörä (22) myötäpäivään pohjaan saakka. 3 Kierrä sekoitusventtiilin säätöpyörä (25) kokonaan vastapäivään. 4 Avaa varoventtiiliä kiertämällä säätöpyörää (23) hitaasti vastapäivään neljänneskierros, kunnes se jää yläasentoon. HUOM! Poistovesiputkesta saattaa roiskua vettä. 5 Poista ilmausruuvi (45) ja avaa putkiston alimmaksi asennettu käyttövesihana. HUOM! Kuumaa vettä saattaa roiskua ilmausruuvin reiästä. Saattaa kestää muutaman minuutin, ennen kuin tyhjeneminen alkaa Tyhjennystä voidaan nopeuttaa syöttämällä ilmaa ilmausruuvin (45) kautta. Säilytä venttiilien asennot yllä mainittuina siihen saakka kunnes lämminvesivaraaja otetaan taas käyttöön. Pienehkö määrä vettä saattaa jäädä lämminvesivaraajan pohjalle, kun kuvatut tyhjennysvaiheet 1 5 on suoritettu. HUOM! Poistovesiputki on kytkettävä liitäntään (43) BV 45 VV /2" ARMATUR

13 Huolto FI Toimenpiteet käyttöhäiriöiden yhteydessä HUOM! Sähköasennukset ja mahdolliset huollot saa tehdä vain valtuutetun sähköasentajan valvonnassa. Jos liitäntäjohto on vahingoittunut, sen saa vaihtaa vain valmistaja, sen valtuuttama huoltoedustaja tai muu vastaavan pätevyyden omaava henkilö vaaran välttämiseksi. Huolto Jos laitteisto kaipaa huoltoa, ota yhteys asentajaan. Valmistenumero (95) (14-numeroinen) pitää aina mainita kaikissa yhteydenotoissa. Vain NIBE AB:n toimittamia sähkökomponentteja saa käyttää. Tarkasta varokkeet sekä termostaatin ja shunttiventtiilin asetukset. Odota muutamia tunteja laskematta käyttövettä ja tarkasta, nouseeko lämpötila. Ellei käyttövesi vieläkään lämpene, ota yhteys asentajaan. Lämpötilarajoittimen palautus Jos lämpötilarajoitin (5) on lauennut, lämminvesivaraajan pitää antaa jäähtyä vähintään tunnin ajan, ennen kuin rajoittimen saa palauttaa. 1. Irrota muovikansi (2). 2. Paina kevyesti lämpötilanrajoittimen nuppia, maks. 15 N (n. 1,5 kg). 5 Max. 15N 6 2 Maks. 15 N (n. 1,5 kg) Anturien asennus Jos sähkövastus on vaihdettu, termostaatin ja lämpötilanrajoittimen anturit on asennettava kuvan osoittamassa järjestyksessä. 11

14 FI Tekniset tiedot Tekniset tiedot IP 24 PED 97/23/EC Tilavuus (litraa) 100 Varaajan säiliön rakennepaine (MPa/ Bar) 0,9/9 Jännite 230 VAC + PE / 2 x 400 VAC + PE Kotelointiluokka IP 24 Teho (kw) 1/3 Vaadittava varokekoko 1/3 kw (A) 6/10 lämmitysteholla Lämmitysaika 45 C lämpötilaan 1/3 (tuntia) 4,1/1,4 kw* lämmitysteholla Lämmitysaika 80 C lämpötilaan 1/3 (tuntia) 8,1/2,7 kw* lämmitysteholla Nettopaino (kg) 47 Suoja-anodin pituus (mm) 435 Korroosiosuojaus Emalointi * Tulevan kylmän veden lämpötila 10 C. 12

15 INSTALLATION AND MAINTENANCE INSTRUCTIONS E 100 Dimensions and location of components * 390* 980 min * Requisite space (-E) for replacement/inspection of the sacrificial anode. With vertical suspended assembly a chain anode can be used, this only requires 180 mm above the water heater. The serial number (95),should always be stated with all correspondence with NIBE. 072 _ List of components 1 Power cord with earthed plug 2 Plastic cover, electrical connection box 3 Plastic cover, anode 5 Thermostat/temperature limiter 6 Immersion heater 12 Hanging bracket 13 Securing bracket 22 Shutoff/non-return valve 23 Safety/drainage valve 25 Mixing valve 40 Sacrificial anode 41 Cold water connection, compression fitting Ø 15 mm 42 Hot water connection, compression fitting Ø 15 mm 43 Connection safety/drainage valve, compression ring coupling Ø 15 mm 44 Free space for pipe routing 45 Venting screw (for air supply when draining) 95 Serial number sticker This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision. Rights to make any design or technical modifications are reserved. NIBE

16 GB Installation Installation Mounting It is recommended that the water heater is installed in a room with existing floor drainage. The water heater can be mounted hanging vertically on a flat surface (with the connections downward) or lying horizontally (with the reverse down). Use the supplied suspension brackets (12) when hanging on a wall, these are secured to the wall first (Ø8-10 mm screws), then the supplied securing bracket (13) is mounted on the water heater, see the figure below. The water heater is then mounted on the bracket. The water heater can now be slid sideways to some extent, which facilitates the fitting of the pipes. To complete fixing, the securing bracket is screwed (13) to the wall. An area of 200 mm is required in front of/under the water heater for service work. * E requires free space behind /above the water heater for inspection of the sacrificial anode (40). See the section Care and maintenance - Sacrificial anode Pipe installation The water heater is equipped for compression ring couplings for copper or plastic pipes. Internal support bushes should be fitted when a plastic or annealed copper pipe is used. All necessary valve equipment: shut-off/non-return valve, safety/drain valve and the mixing valve installed on delivery. An overflow pipe should be routed from the safety valve to an appropriate drain. The overflow pipe must be the same size as the safety valve (Ø 15 mm), the pipe must be tightened so that no water pocket can occur, and must be frost-free and well supported. If uncertain contact pipe installer or refer to applicable standards. If the hot water heater is installed without a mixing valve, the thermostat setting must be such that the tap water temperature does not exceed 65 C. Should a higher temperature be required, follow the applicable directions. Filling The water heater must be filled with water before the mains supply is switched on. Filling takes place as follows: 1 Check that the bleed screw (45) is tightened. 2 Check that the safety/drainage valve (23) is closed. 3 Open the shut off valve by turning the knob (22) anti-clockwise. 4 Bleed the water heater by opening a hot water tap in the system. When only water comes out of the tap this can be closed. The water heater is now filled and the power can be switched on. 4 Setting the mixing valve Increase/decrease the tap water temperature by turning the mixing valve knob (25) anti-clockwise/clockwise. Setting range approx C

17 Installation GB Electrical installation NOTE! Electrical installation and service must be carried out under the supervision of a qualified electrician. The water heater is connected to an earthed socket power cord for 1 phase installation (1 kw). 1-phase installation provides the best service life for the immersion heater. If the power cable is damaged, replacement must be carried out under the supervision of a qualified electrician. The lowest point of the power cord should be below the power socket when you connect the hot water heater to the socket. This prevents any drops of water from being led into the socket. If 3 kw is required hot water heater is connected with fixed installation (2x400V). At fixed installation the water heater is preceded by an isolator (at least with signal lamp) with at least 3 mm breaker gap. Existing connection cable can be used if one cuts off the plug. Electrical circuit diagram Thermostat/ temperature limiter (5) Immersion heater (6) Installing a thermostat A setting of 60 C (max about 80 C) is recommended for the best operating conditions. approx. 60 C R Beredaren måste vara fylld med vatten innan elströmmen kopplas på. Made in Sweden 15

18 GB Maintenance Maintenance Safety valve The safety valve (23) must be inspected regularly, about 4 times a year, to prevent clogging. The check is made by turning the safety valve s knob anticlockwise, water should then flow through the overflow pipe. If this does not happen then the safety valve is defective and must be replaced. The safety valve sometimes releases a little water after hot water has been used. This discharge is caused by the expansion of cold water entering the water heater, resulting in a pressure increase, whereby the safety valve opens. Sacrificial anode The enamelled water heater is equipped with a magnesium anode (40) that provides extra corrosion protection. The anode is used partly because it sacrifices itself for pores in the enamel, partly because it uses itself depending on the chemical composition of the water. Check the anode within a year. Then regularly in relation to its use. When the anode is new it has a diameter of approx. 21 mm. When this diameter has reduced, in the most consumed area, to less than 10mm the anode is consumed and must be replaced. If the anode has not been consumed after a few years, it may be due to poor conductivity in the water and a water analysis is recommended. NOTE! The anode is a consumable. Replacing/checking the sacrificial anode The anode can be replaced/checked, without the water heater needing to be emptied, if there is a hotwater tap in the pipe system situated below the waterheater's highest point. If there is not a hot water tap or the water heater is installed horizontally it must be drained, see section Draining. 1 Turn off the power to the water heater. 2 Open the shut off valve/ non-return valve by turning the knob (22) clockwise until it bottoms. 3 Open the hot water tap mentioned above. 4 Remove the plastic cover (3) and the insulation plug, see image. 5 The sacrificial anode (40) is unscrewed using the 27 mm, or 24 mm, socket. When replacing the anode in tight spaces, a chain anode is available that only requires approx. 180 mm space above the water heater. The chain anode can only be used in vertically mounted water heaters and must be cut according to the table, see Technical data. Emptying Draining is through the safety valve overflow pipe and is carried out as follows: 1 Turn off the power to the water heater. 2 Open the shut off valve/ non-return valve by turning the knob (22) clockwise until it bottoms. 3 Turn the mixer valve (25) fully anticlockwise. 4 Open the safety valve by turning the knob (23) slowly anticlockwise a quarter of a turn until it is fixed in the raised position. NOTE! Water splashes may occur at the overflow pipe. 5 Remove the vent screw (45) and open the hot water tap positioned lowest in the pipe system. NOTE! Hot water may squirt out of the air screw hole. It can take a few minutes for draining to start. To speed draining, air can be introduced via the vent screw (45). Keep the valves' positions after the above actions until the water heater is to be used again. A small amount of water may remain at the bottom of the water heater after performing draining stages 1 5. NOTE! The overflow pipe must be connected to pos (43) BV 45 VV /2" ARMATUR

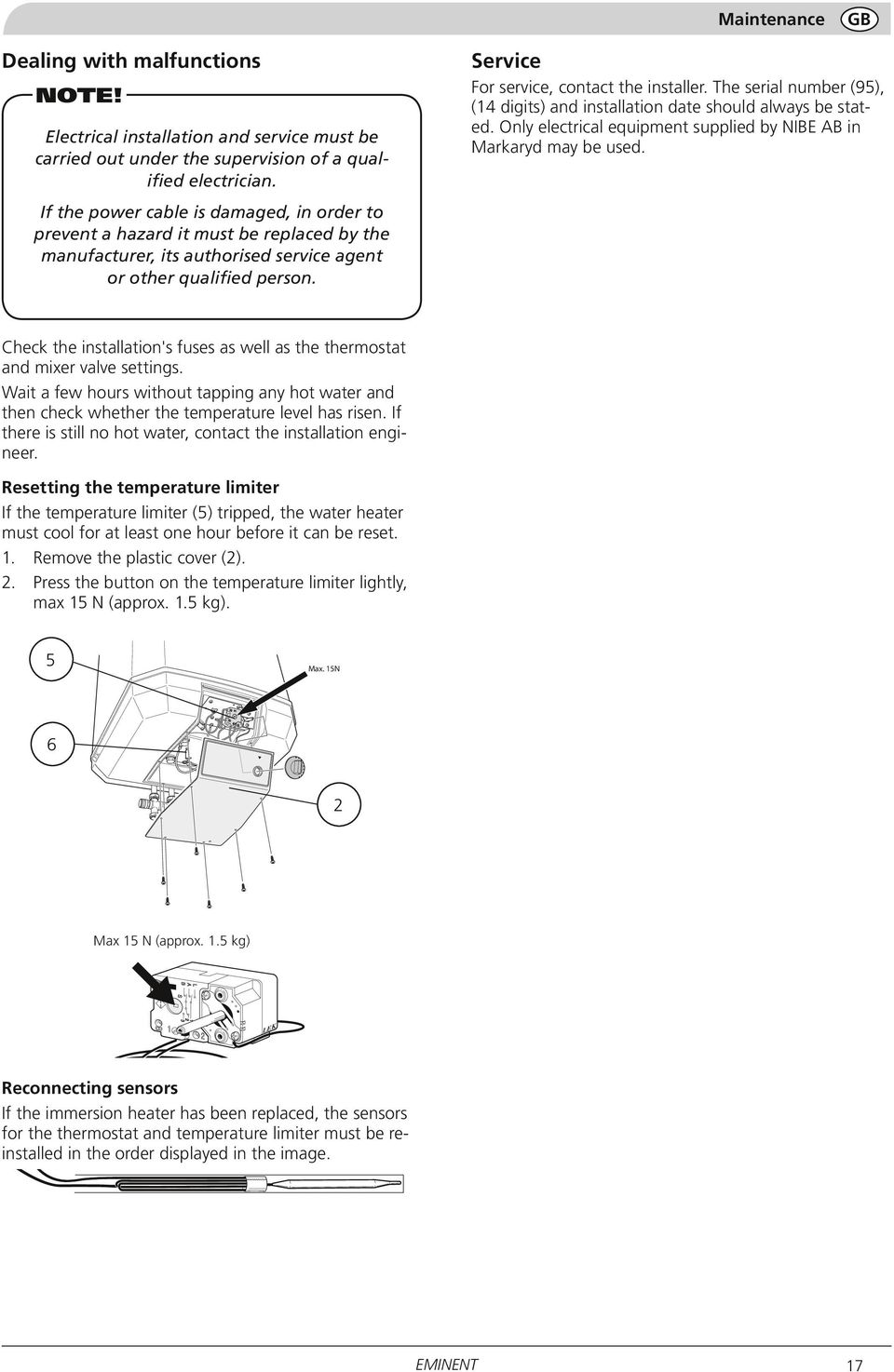

19 Maintenance GB Dealing with malfunctions NOTE! Electrical installation and service must be carried out under the supervision of a qualified electrician. If the power cable is damaged, in order to prevent a hazard it must be replaced by the manufacturer, its authorised service agent or other qualified person. Service For service, contact the installer. The serial number (95), (14 digits) and installation date should always be stated. Only electrical equipment supplied by NIBE AB in Markaryd may be used. Check the installation's fuses as well as the thermostat and mixer valve settings. Wait a few hours without tapping any hot water and then check whether the temperature level has risen. If there is still no hot water, contact the installation engineer. Resetting the temperature limiter If the temperature limiter (5) tripped, the water heater must cool for at least one hour before it can be reset. 1. Remove the plastic cover (2). 2. Press the button on the temperature limiter lightly, max 15 N (approx. 1.5 kg). 5 Max. 15N 6 2 Max 15 N (approx. 1.5 kg) Reconnecting sensors If the immersion heater has been replaced, the sensors for the thermostat and temperature limiter must be reinstalled in the order displayed in the image. 17

20 GB Technical specifications Technical specifications IP 24 PED 97/23/EC Volume (litres) 100 Max workingpressure (MPa/bar) 0,9/9 Voltage 230 VAC + PE / 2 x 400 VAC + PE Enclosure class IP 24 Output (kw) 1/3 Fuses required at 1/3 kw (A) 6/10 Heating time to 45 C at 1/3 kw* (hours) 4,1/1,4 Heating time to 80 C at 1/3 kw* (hours) 8,1/2,7 Net weight (kg) 47 Sacrificial anode (mm) 435 Corrosion protection Enamel * With incoming cold water of 10 C. 18

21
