1 Alumiiniset ajosillat ajoluiskat

2 LINDQVIST OY LINTEC on Lappeenrannassa toimiva yritys, joka on erikoistunut erilaisten siirrettävien ja kiinteiden kuormaussiltarakenteiden suunnitteluun, valmistukseen ja myyntiin lähes 20 vuoden kokemuksella. Olemme tehneet menestyksekästä yhteistyötä saksalaisen Altec GmbH:n kanssa jo vuodesta Tämän uuden kuvaston avulla haluamme esitellä Teille Altecin laadukkaat tuotteet. ALTEC GMH yritys tämän päivän kehityksen kärjestä Altec GmbH on aden Württembergin osavaltion eteläosassa, odensee-järven ja Sveitsin rajan tuntumassa toimiva keskisuuri saksalainen teollisuusyritys. Tällä alueella on mitä parhaimmat toimintaedellytykset yrityksille, joiden keskeisenä tavoitteena on ideoiden ja tutkimustulosten toteuttaminen käytännön tasolla. Lastaustoimintojen ratkaisuja joka tilanteeseen! Altec:n tuotevalikoima kattaa suurimman osan lastaustoiminnan vaatimuksista. Kun lastaaminen tai purkaminen vaatii erikoisvälineitä, suunnittelemme yhdessä Altec:n insinöörien kanssa juuri Teille sopivat ratkaisut. Tärkeintä on kokemus, optimaalinen kustannus/hyötysuhde, varmuus ja turvallisuus. Tuotteet on testattu GS-standardin mukaisesti täyttäen tuotteille asetetut vaatimukset. Tämän kuvaston kantavuudet on laskettu kaksiakselisille ajoneuvoille, joiden akselipainon jakauma on 40/ %. Yksiakselisen ajoneuvon osalta kantavuus vähenee %:iin ilmoitetusta arvosta. Kaikki kantavuudet on laskettu käyttäen varmuuskerrointa 2,1. Huom: CE-tunnus edellyttää EU-ohjeiden mukaista toteutusta. Koska ajosilloille ei ole vahvistettu EU-ohjeistusta, ei CEtunnuksen käyttö ole mahdollista. Kuvissa esitellään eri tuotantovaiheita ajosiltojen valmistusprosessista. 2

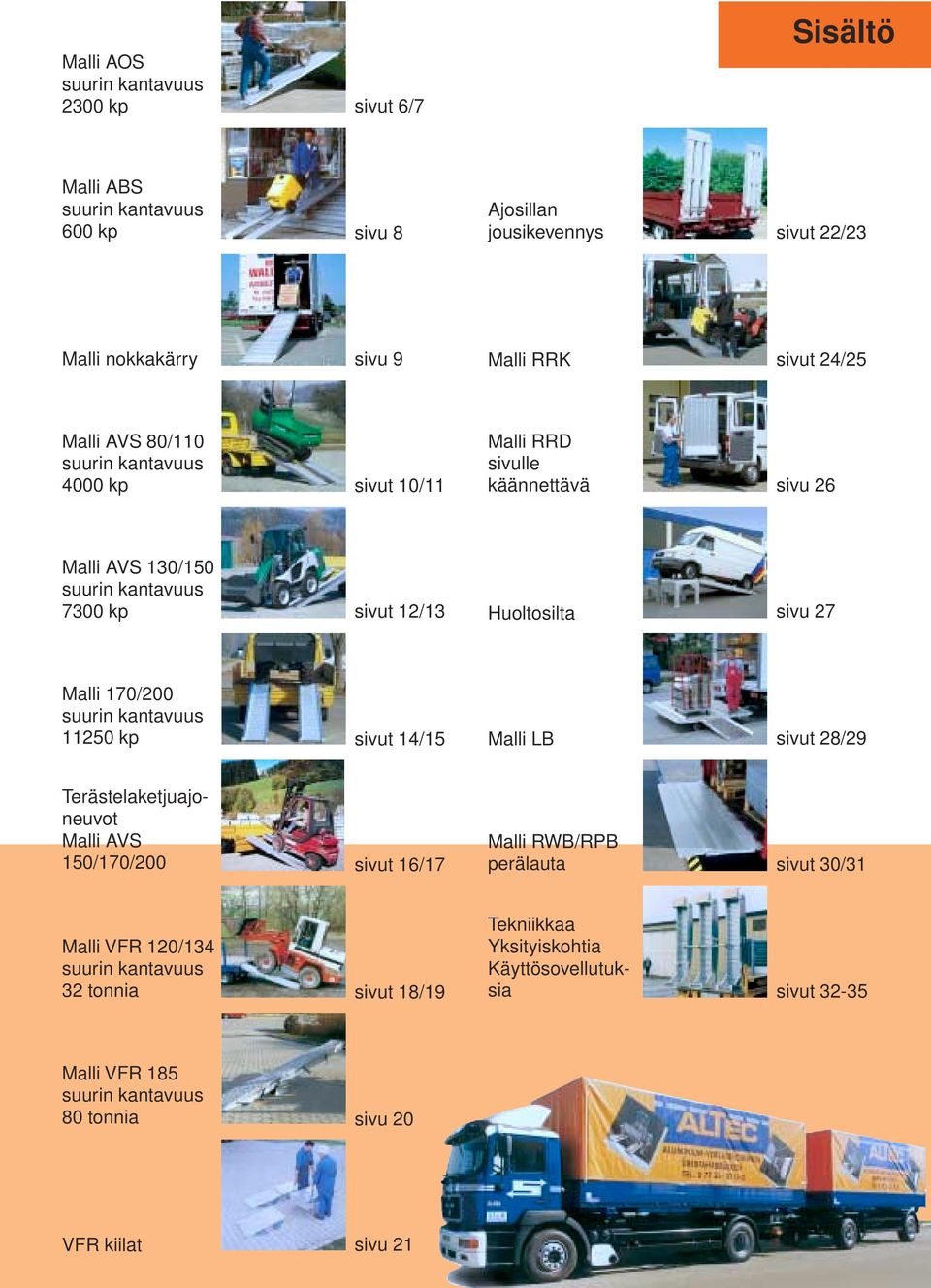

3 Malli AOS suurin kantavuus 2300 kp sivut 6/7 Sisältö Malli AS suurin kantavuus 0 kp sivu 8 Ajosillan jousikevennys sivut 22/23 Malli nokkakärry sivu 9 Malli RRK sivut 24/25 Malli AVS 80/110 suurin kantavuus 0 kp sivut 10/11 Malli RRD sivulle käännettävä sivu 26 Malli AVS 130/150 suurin kantavuus 7300 kp sivut 12/13 Huoltosilta sivu 27 Malli 1/200 suurin kantavuus kp sivut 14/15 Malli L sivut 28/29 Terästelaketjuajoneuvot Malli AVS 150/1/200 sivut 16/17 Malli RW/RP perälauta sivut 30/31 Malli VFR 120/134 suurin kantavuus 32 tonnia sivut 18/19 Tekniikkaa Yksityiskohtia Käyttösovellutuksia sivut Malli VFR 185 suurin kantavuus 80 tonnia sivu 20 VFR kiilat sivu 21

4

5

6 MALLI AOS Tarkoitettu pienipyöräisille kuljetusvälineille, kuten käsikärryille tai esim. ilmarenkain varustetuille nokkakärryille. Rei itetty, liukumista estävä ajopinta soveltuu parhaiten lastaukseen edellä mainituilla kuljetusvälineillä. Saatavana myös suojareunuksella varustettuna ja/tai taittuvana versiona Leveys 200 (+15) 200 (+15) 200 (+15) 200 (+15) 300 (+15) 300 (+15) 300 (+15) 300 (+15) 300 (+15) 300 (+15) 300 (+15) 300 (+15) 300 (+15) 300 (+15) 300 (+15) (+15) (+15) (+15) (+15) (+15) (+15) (+15) (+15) (+15) (+15) (+15) Korkeus E Korkeusero H kaltevuus 30 % (kp/pari) akseliväli 1,0 m (kg/kpl) Taitettava versio Leveys 0 (+15) 0 (+15) 0 (+15) 0 (+15) 0 (+15) 800 (+15) 800 (+15) 800 (+15) 800 (+15) Leveys 200 (+15) 200 (+15) 200 (+15) 300 (+15) 300 (+15) 300 (+15) Korkeus E L 1 L Saatavana myös asiakaskohtaisesti mitoitettuna Korkeusero H kaltevuus 30 % Korkeusero H kaltevuus 30 % (kp/kappale) akseliväli 1,0 m (kp/pari) akseliväli 1,0 m (kg/kpl) (kg/kpl)

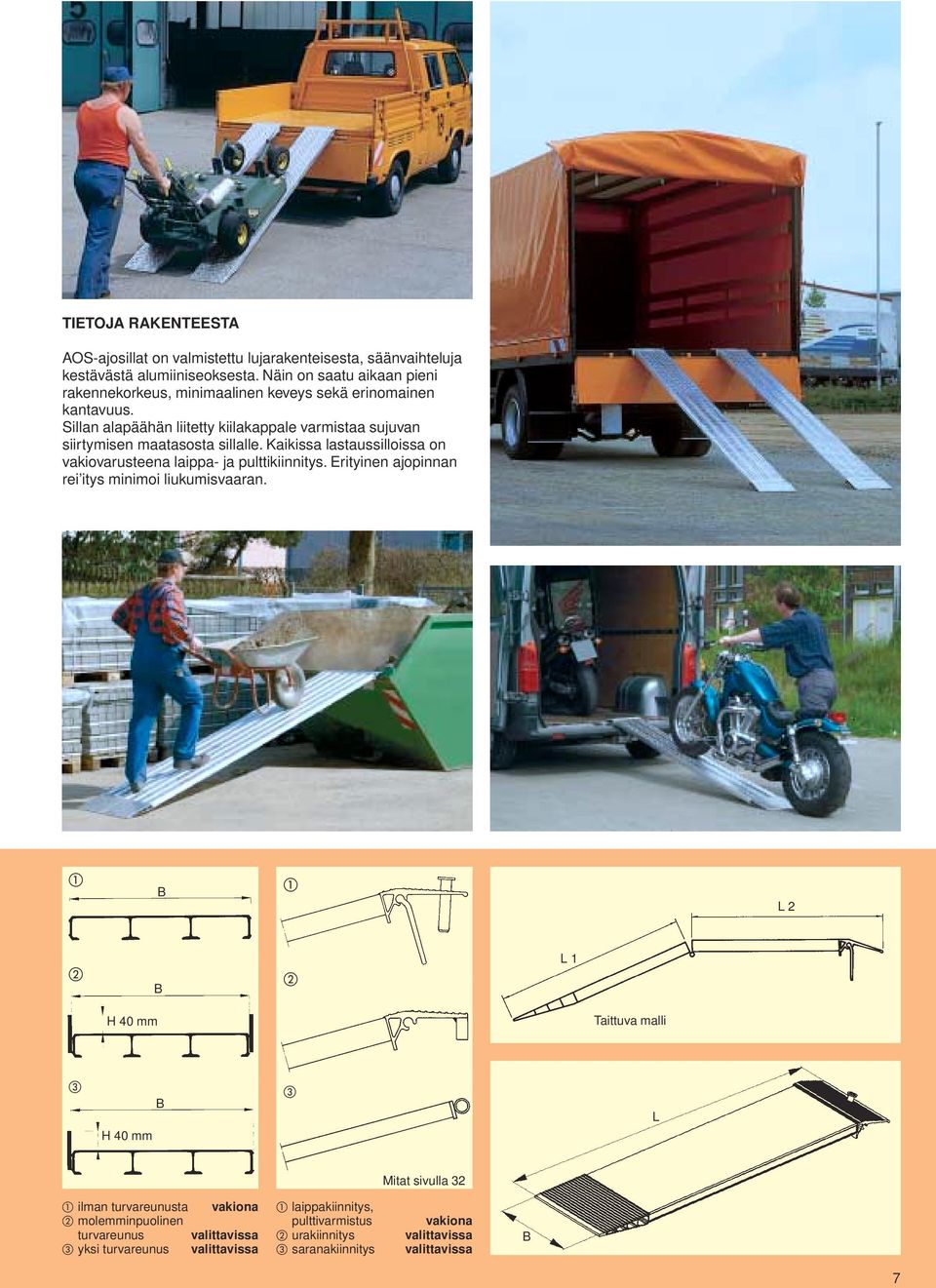

7 TIETOJA RAKENTEESTA AOS-ajosillat on valmistettu lujarakenteisesta, säänvaihteluja kestävästä alumiiniseoksesta. Näin on saatu aikaan pieni rakennekorkeus, minimaalinen keveys sekä erinomainen kantavuus. Sillan alapäähän liitetty kiilakappale varmistaa sujuvan siirtymisen maatasosta sillalle. Kaikissa lastaussilloissa on vakiovarusteena laippa- ja pulttikiinnitys. Erityinen ajopinnan rei itys minimoi liukumisvaaran. L 2 L 1 H 40 mm Taittuva malli H 40 mm L Mitat sivulla 32 ilman turvareunusta vakiona molemminpuolinen turvareunus valittavissa yksi turvareunus valittavissa laippakiinnitys, pulttivarmistus urakiinnitys saranakiinnitys vakiona valittavissa valittavissa 7

8 47 MALLI AS Nämä alumiiniset ajoluiskat valmistetaan jäykkäpuristeprofiileista, jotka tarjoavat parhaan ratkaisun suhteessa omaan painoon ja kantavuuteen. Luiskan sisäleveys on 150 mm ja se soveltuu siitä syystä erittäin hyvin esim. moottoripyörien, korkeapainepesureiden, generaattoreiden, rullatuolien jne. kuormaamiseen. Muotoilun ansiosta luiskat voidaan kuljetuksen ajaksi pakata sisäkkäin. Saatavana myös taittuva malli L 150 H Ajouran leveys Ulkoleveys (kp/pari) akseliväli 1,0 m Korkeusero H 30 %:n kaltevuuskulma (kg/kpl) AS AS AS 01 AS 02 AS Malli MALLI AS Taittuva Edellisen pohjalta kehitetty malli, joka voidaan taittaa tilan säästämiseksi Saatavana myös asiakaskohtaisesti mitoitettuna. 8 Ajouran leveys Ulkoleveys (kp/pari) akseliväli 1,0 m Korkeusero H 30 %:n kaltevuuskulma (kg/kpl) Mitat L 1 L

9 Nokkakärryluiskat Nokkakärryluiskia käytetään pääasiassa silloin, kun lastaus tapahtuu ilmakumirenkain varustetuilla laitteilla. Käyttötarkoituksesta riippuen luiskat voivat olla yksiosaisia, taittuvia tai yksittäisistä lohkoista koottavia. 0 mm 80/110 0 mm 540 mm 25 80/ Ajouran leveys Ulkoleveys 0 (+20) 0 (+20) (kp/kpl) akseliväli 1,0 m Korkeusero H 30 %:n kaltevuuskulma (kg/kpl) ilman reunusta renuksen kanssa Nousutasot Erityisesti pienillä pyörillä liikkuvia tavaroita varten kehitettiin korundipinnoitteinen luiska. Se mahdollistaa tärinättömän lastauksen ja on siitä huolimatta karhea, liukumiselta suojaava ratkaisu. L Ajouran leveys Ulkoleveys (kp/pari) akseliväli 1,0 m Korkeusero H 30 %:n kaltevuuskulma (kg/kpl) (+15) (+15) Saatavana myös asiakaskohtaisesti mitoitettuna. 9

10 Malli AVS 80 Suurin kantavuus 2620 kp/pari Nämä ajosillat soveltuvat kevyiden ja keskiraskaiden ajoneuvojen, kuten rakennuskoneiden, puutarhalaitteiden tai nurmikkotraktoreiden lastaamiseen, jotka on varustettu ilmakumirenkain tai kumiteloin. Ajosillan alaosassa on ajouran vahvistus, joka pidentää merkittävästi sillan käyttöikää. Ajosillat voidaan toimittaa tilaajan valinnan mukaisesti turvareunuksen kanssa, ilman sitä tai vain yksipuoleisella turvareunuksella varustettuna. Kaikki ajoluiskat ovat saatavissa myös taittuvina. Ajouran (A) leveys Ulkoleveys () (kp/pari) akseliväli 1,5 m Korkeusero H 30 %:n kaltevuuskulma (kg/kpl) ilman reunusta renuksen kanssa (+20) (+20) (+20) 305 (+20) 305 (+20) A A ilman turvareunusta vakiona molemminpuolinen turvareunus vakonia yksi turvareunus valittavissa laippakiinnitys, pulttivarmistus urakiinnitys saranakiinnitys Mitat sivulla 32 vakiona valittavissa valittavissa Saatavana myös asiakaskohtaisesti mitoitettuna. 10

11 Malli AVS 110 Suurin kantavuus 4050 kp/pari Nämä ajosillat soveltuvat keskiraskaiden ajoneuvojen, kuten rakennuskoneiden, puutarhalaitteiden tai nurmikkotraktoreiden lastaamiseen, jotka on varustettu ilmakumirenkain tai kumiteloin. Ajosillan alaosassa on ajouran vahvistus, joka pidentää merkittävästi käyttöikää. Ajosillat voidaan toimittaa tilaajan valinnan mukaisesti turvareunuksen kanssa, ilman sitä tai yksipuoleisella turvareunuksella varustettuna. Kaikki ajoluiskat ovat saatavissa myös taittuvina. Ajouran (A) leveys Ulkoleveys () (kp/pari) akseliväli 1,5 m Korkeusero H 30 %:n kaltevuuskulma (kg/kpl) ilman reunusta renuksen kanssa (+20) (+20) (+20) 305 (+20) 305 (+20) (+20) (+20) (+20) (+20) (+20) (+20) A A ilman turvareunusta vakiona molemminpuolinen turvareunus vakonia yksi turvareunus valittavissa laippakiinnitys, pulttivarmistus urakiinnitys saranakiinnitys Mitat sivulla 32 vakiona valittavissa valittavissa Saatavana myös asiakaskohtaisesti mitoitettuna. 11

12 Malli AVS 130 Suurin kantavuus 5150 kp/pari Nämä ajosillat soveltuvat keskiraskaiden ajoneuvojen, kuten pienten kaivinkoneiden, suurehkojen nurmikkotraktoreiden tai pyöräkuormaajien lastaamiseen, jotka on varustettu ilmakumirenkain tai kumiteloin. Ajosillan alaosassa on ajoradan vahvistus, joka pidentää merkittävästi sillan käyttöikää. Ajosillat voidaan toimittaa tilaajan valinnan mukaisesti turvareunuksen kanssa, ilman sitä tai yksipuoleisella turvareunuksella varustettuna. Kaikki ajosillat ovat saatavissa taittuvina. Vahva alumiininen kannatinlaippa, jossa pulttikiinnitys vakiona. Ajouran (A) leveys Ulkoleveys () (kp/pari) akseliväli 1,5 m Korkeusero H 30 %:n kaltevuuskulma (kg/kpl) ilman reunusta renuksen kanssa (+20) (+20) (+20) 405 (+20) 405 (+20) (+20) A A ilman turvareunusta vakiona laippakiinnitys, molemminpuolinen pulttivarmistus turvareunus vakonia urakiinnitys yksi turvareunus valittavissa saranakiinnitys Saatavana myös asiakaskohtaisesti mitoitettuna. 12 Mitat sivulla 32 vakiona valittavissa valittavissa Kaikki ajosillat ovat saatavissa taittuvina.

13 Nämä ajosillat soveltuvat keskiraskaiden ja raskaiden ajoneuvojen, kuten kaivinkoneiden, traktoreiden tai pyöräkuormaajien lastaamiseen, jotka on varustettu ilmakumirenkain tai kumiteloin. Ajosillan alaosassa on ajoradan vahvistus, joka pidentää merkittävästi sillan käyttöikää. Ajosillat voidaan toimittaa tilaajan valinnan mukaisesti turvareunuksen kanssa, ilman sitä tai yksipuoleisella turvareunuksella varustettuna. Kaikki ajosillat ovat saatavissa taittuvina ja/tai jousikevennettyinä. (katso luettelon s.22). Malli AVS 150 Suurin kantavuus 7320 kp/pari Ajouran (A) leveys Ulkoleveys () (kp/pari) akseliväli 2,0 m ilman reunusta renuksen kanssa Korkeusero H 30 %:n kaltevuuskulma (kg/kpl) ilman reunusta renuksen kanssa (+20) (+20) (+20) 4 (+20) 4 (+20) (+20) A A Mitat sivulla 32 ilman turvareunusta vakiona molemminpuolinen turvareunus vakonia yksi turvareunus valittavissa laippakiinnitys, pulttivarmistus urakiinnitys urakiinnitys saranakiinnitys vakiona valittavissa valittavissa valittavissa Saatavana myös asiakaskohtaisesti mitoitettuna. 13

14 Malli AVS 1 Suurin kantavuus 82 kp/pari Nämä ajosillat soveltuvat keskiraskaiden ja raskaiden ajoneuvojen, kuten kaivinkoneiden, traktoreiden tai konttikuormaajien ja vastaavien lastaamiseen, jotka on varustettu ilmakumirenkain tai kumiteloin. Ajosillan alaosassa on ajoradan vahvistus, joka pidentää merkittävästi sillan käyttöikää. Ajosillat voidaan toimittaa tilaajan valinnan mukaisesti turvareunuksen kanssa, ilman sitä tai yksipuoleisella turvareunuksella varustettuna. Kaikki ajosillat ovat saatavissa taittuvina ja/tai jousikevennettyinä. (katso luettelon s. 22). Ajouran (A) Ulkoleveys () (kp/pari) Korkeusero H leveys akseliväli 2,0 m 30 %:n kaltevuuskulma (kg/kpl) ilman reunusta renuksen kanssa ilman reunusta renuksen kanssa ilman reunusta renuksen kanssa (+20) 500 (+20) (+20) 500 (+20) (+20) 520 (+20) 520 (+20) 500 (+20) 500 (+20) 500 (+20) (+20) 500 (+20) (+20) 500 (+20) A A 1 Mitat sivulla 32 ilman turvareunusta vakiona laippakiinnitys, molemminpuolinen pulttivarmistus vakiona turvareunus vakonia urakiinnitys valittavissa yksi turvareunus valittavissa urakiinnitys valittavissa saranakiinnitys valittavissa Saatavana myös asiakaskohtaisesti mitoitettuna. 14 Kaikki ajosillat ovat saatavissa taittuvina ja/tai jousikevennettyinä.

15 Malli AVS 200 Suurin kantavuus kp/pari Nämä ajosillat soveltuvat keskiraskaiden ja raskaiden ajoneuvojen, kuten kaivinkoneiden, traktoreiden tai konttikuormaajien ja vastaavien lastaamiseen, jotka on varustettu ilmakumirenkain tai kumiteloin. Ajosillan alaosassa on ajoradan vahvistus, joka pidentää merkittävästi sillan käyttöikää. Ajosillat voidaan toimittaa tilaajan valinnan mukaisesti turvareunuksen kanssa, ilman sitä tai yksipuoleisella turvareunuksella varustettuna. Kaikki ajosillat ovat saatavissa taittuvina ja/tai jousikevennettyinä. (katso luettelon s. 22). Ajouran (A) leveys Ulkoleveys () (kp/pari) akseliväli 2,0 m Korkeusero H 30 %:n kaltevuuskulma (kg/kpl) ilman reunusta renuksen kanssa (+20) (+20) (+20) 580 (+20) 580 (+20) (+20) A A Mitat sivulla 32 ilman turvareunusta vakiona molemminpuolinen turvareunus vakonia yksi turvareunus valittavissa laippakiinnitys, pulttivarmistus urakiinnitys urakiinnitys saranakiinnitys vakiona valittavissa valittavissa valittavissa Sopii kumiteloin varustetuille ajoneuvoille. Saatavana myös asiakaskohtaisesti mitoitettuna. 15

16 Malli AVS Terästelaketjuajoneuvoille, suurin kantavuus 8500 kp/pari Nämä ajoluiskat on kehitetty erityisesti esim. terästelaketjuin varustettujen raskaiden rakennuskoneiden ja kuormaajien lastaamiseen. Ajopinta on tehty muotoillusta, liukumisen estävästä alumiiniprofiilista. Ajoluiska ovat saatavana seuraavilla kiinnitysvaihtoehdoilla: yläreunan laippakiinnitys, urakiinnitys, saranakiinnitys mm:n akselia käyttäen. Lisäksi saatavana keskeltä taittuvana, tukijalalla varustettuna tai kaksiosaisena, erillisellä tuella. Kiinteärakenteisiin ajosiltoihin voidaan liittää jousikevennys, joka helpottaa merkittävästi siltojen nostamista ja laskemista. Oheisista kuvista on nähtävissä kaikki mallit, sekä saranoidut että jousikevennetyt. Malli AVS 150 Ajouran (A) leveys Ulkoleveys () (kp/pari) akseliväli 2,0 m Korkeusero H 30 %:n kaltevuuskulma (kg/kpl) ilman reunusta renuksen kanssa (+20) (+20) (+20) 500 (+20) 500 (+20) (+20) Malli AVS 1 Ajouran (A) Ulkoleveys () Korkeusero H leveys (kp/pari) 30 %:n kaltevuuskulma (kg/kpl) akseliväli 2,0 m ilman reunusta renuksen kanssa ilman reunusta renuksen kanssa (+20) 500 (+20) (+20) 500 (+20) (+20) 520 (+20) 520 (+20) 500 (+20) 500 (+20) 500 (+20) (+20) 500 (+20) (+20) 500 (+20) Malli AVS 200 Ajouran (A) leveys Ulkoleveys () (kp/pari) akseliväli 2,0 m Korkeusero H 30 %:n kaltevuuskulma (kg/kpl) ilman reunusta renuksen kanssa (+20) (+20) (+20) 580 (+20) 580 (+20) (+20) A A ilman turvareunusta vakiona laippakiinnitys, molemminpuolinen pulttivarmistus turvareunus vakonia urakiinnitys yksi turvareunus valittavissa urakiinnitys saranakiinnitys Saatavana myös asiakaskohtaisesti mitoitettuna. 16 Mitat sivulla 32 vakiona valittavissa valittavissa valittavissa Ajosillan ajopinnan profilointi mahdollistaa telaketjun optimaalisen pidon.

17 17

18 Malli VFR 120 Suurin kantavuus 220 kp/pari Nämä ajosillat soveltuvat mitä tehokkaimmin raskaiden ajoneuvojen, kuten kaivinkoneiden, pyöräkuormaajien ja muiden rakennuskoneiden kuormaukseen ja ne kestävät hyvin myös terästelaketjuja. Yläpään kiinnityksiin ja osien toisiinsa kytkemiseen käytetään laippa ja/tai urakiinnitystä. Tilauksesta ajoluiskat toimitetaan sekä taittuvina että jousikevennettyinä. Kuvassa ajoneuvoon saranaliitoksella kiinteästi asennetut ajosillat. Akselin halkaisija mm. (kp/pari) Leveys Korkeusero H akseliväli 2,0 m 30 %:n kaltevuuskulma (kg/kpl) Piirros A Piirros Piirros A Piirros (+20) (+20) (+20) (+20) (+20) (+20) VFR kiinnityskisko pituus 20 mm, saatavana ilman pintakäsittelyä tuotenumero ; sinkittynä tuotenumero Piirros A Piirros 4 Mitat sivulla 32 Saatavana myös asiakaskohtaisesti mitoitettuna. 18

19 Nämä ajosillat on valmistettu lähinnä raskaiden rakennuskoneiden lavettikuljetuksiin. Erilaisia moduuleja käyttämällä on mahdollista koota erilaisia yhdistelmiä asiakkaan yksilöllisten toivomusten mukaisesti. Liitäntävaihtoehtoina on urakiinnitys tai saranakiinnitys mm:n akselia käyttäen. Tilauksesta ajoluiskat voidaan toimittaa sekä saranakäänteisinä että jousikevennyksellä varustettuina. Malli VFR 134 Suurin kantavuus kp/pari Leveys Korkeusero H 30% (kp/pari) akseliväli 2,0 m (kg/kpl) Piirros A Piirros 2 (+20) (+20) (+20) 0 (+20) 0 (+20) 0 (+20) VFR-urakisko. Pituus 20 mm, ilman pintakäsittelyä tuotenumero ; sinkittynä tuotenumero Saatavana myös asiakaskohtaisesti mitoitettuna Piirros A Piirros

20 Malli VFR 185 Suurin kantavuus kp/pari Näitä ajosiltoja käytetään raskaimpien rakennuskoneiden (ylärajana 80 tonnia) kuormaamiseen. Kaksiosainen ajosilta ja tukijalka Tästä erikoisen vahvasta profiilista voidaan valmistaa erilaisia rakenteita lavettiperävaunuihin. Sillan poikkileikkaus VRV Ajosillan urakiinnitys Lavettiperävaunuihin käyttökelpoisia rakennevaihtoehtoja VFR profiilista. 20

21 Malli VFR kiilat Suurin kantavuus kp/pari Matalia lavetteja käytetään raskaimpien koneiden lastaamiseen ja kuljettamiseen, joiden paino on korkeintaan 50 tonnia. Ajokiilat koostuvat yksilöllisistä ratkaisuista, jotka vaihtelevat mm. käyttötarkoituksen ja kantavuuden mukaan. Kiilojen ja lohkojen käsittelyä helpottavat sivuille kiinnitetyt nostolenkit. Erikoissovellutuksia asiakkaan toivomusten mukaan Leveys Korkeusero H (kg/pari) (kg/kpl) Piirros E Saatavana myös asiakaskohtaisesti mitoitettuna Piirros E + 20 L H Piirros F + 20 H L1L2 21

22 Ajosiltojen jousikevennys Malleihin AVS 150, 1, 200 ja VFR 120, 134 voidaan liittää jousikevennys, joka helpottaa merkittävästi siltojen nostamista ja laskemista. Versio kpl/kg Jousikevennys, ajosillan leveys mm (siirtovara sivusuunnassa 920 mm) Jousikevennys, ajosillan leveys 0 mm (siirtovara sivusuunnassa 1010 mm) 82 22

23 Akseli ø Jousikevennys 920/ VFR Taittuva ajosilta, jossa jousikevennys Helppokäyttöisyys! Jousikevennyksen ansiosta yksi henkilö pystyy nostamaan ja laskemaan sekä liikuttamaan ajosiltoja sivusuunnassa. 23

24 Malli RRK geprüfte Sicherheit Sillan helppokäyttöisyys nopeuttaa ja yksinkertaistaa lastausja purkaustehtävien hoitamista. Kaasusylinterit mahdollistavat vähäisen voimantarpeen sillan nostossa ja laskussa. Rei itetty ajopinta estää hyvin liukumista. Lisäksi sen avulla vesisateen, lumen ja lian haitallinen vaikutus voidaan minimoida. Ajon aikana ajosilta on pystysuorassa asennossa lukittuna. Kumiset vaimentimet estävät osien toisiaan vasten hankaamisen. KIINNITYS AJONEUVOON Ajosillan kiinnittäminen on yksinkertainen toimenpide, jonka suorittamiseen suositellaan kuitenkin käytettäväksi asiantuntija-apua. Ajosilta voidaan myös irrottaa nopeasti sekä tarvittaessa asentaa toiseen ajoneuvoon. Ajosillan varusteisiin kuuluvat vakiona kiinnityssarja ja ajoneuvon runkoon tulevat vastakappaleet. Jos ajosiltaa vaihdetaan usein ajoneuvosta toiseen, saatavissa on tilauksesta käsin kierrettävät erikoisruuvit, jotka nopeuttavat oleellisesti asennusta ajosiltaa kiinnitettäessä ja irrotettaessa. 4 1 Ajosilta pakattuna 2 Ajosillan käyttöönotto 3 Ajosilta käytössä 4 Lisävarusteena tukijalat kp:n kantavuuden ylittävään käyttöön Leveys Korkeus H Tilauksesta myös eri kantavuuksilla ja mitoituksilla Korkeusero HD min (21%) max (30%) a c (kp/kpl) (kg/kpl) Malli 37 RRK RRK 03 RRK 04 RRK 05 RRK 06 RRK 07 RRK 08 RRK 09 RRK 10 RRK 11 RRK 12 RRK 00 RRK 01 RRK 14 RRK 15 RRK 16 RRK 17 RRK 18 RRK 19 RRK 20 RRK

25 HD H Sivuoven kohdalle asennettu ajosilta Sillan sivulukitus c min. Tilauksesta myös eri kantavuuksilla Ansicht X ja mitoituksilla. X L max. 1 a 40 25

26 Malli RRD RRK:n sovellutuksena on kehitetty RRD, joka on sivulle käännettävä malli. Lastattaessa raskaita yksiköitä, esim. nokkakärryillä, ajosiltaa käytetään tavalliseen tapaan. Jos välillä on lastattava tai purettava muita kevyitä yksiköitä, ajosilta lukitaan sivuasentoon Leveys Korkeus H Korkeusero HD min (21%) max (30%) a c (kp/kpl) 430 (kg/kpl) Malli 37 RRD RRD 03 RRD 04 RRD 05 RRD 06 RRD 07 RRD 08 RRD 09 RRD 11 RRD 12 RRD 00 RRD 01 RRD 15 RRD 16 RRD Ajosillan lukituslaite sisätilassa Ajosilta voidaan kääntää ulos tai ajoneuvon sisätilaan. 26

27 Huoltosillat Huoltosillat soveltuvat ajoneuvojen, esim. ruohonleikkureiden, kuormaajien ja pienten työkoneiden huolto- ja puhdistustöihin. Huoltosilta on kustannuksiltaan huomattavan edullinen verrattuna esim. huoltokuiluun tai pylväsnostimeen. Pituus A Leveys C Leveys E 4 4 Korkeus H (kp/pari) akseliväli 2,0 m Tason leveys Ylätaso / Luiska kg A E C H 27

28 Takalaitanostimien apusillat Näitä ajosiltoja käytetään mm. jalkakäytävien ja sivusuunnassa olevien kynnysten ylityksiin lastaus- ja purkaustöissä. Malli LGM Versio, jossa erikoisliitäntä PMLalumiinitasoon L Malli Pituus (L) Oma paino mm dan (kp) kg LGM LGM LGM LGM Malli LWM Versio, jossa erikoisliitäntä PMLalumiinitasoon L Malli Pituus (L) Oma paino mm dan (kp) kg LWM LWM LWM

29 urakiinnitys 12 x 40 mm Sinkityt joutsenkaulat on kiinnitetty ruuveilla ja ne voidaan vaihtaa. Malli LK Ura 12 x L Malli Pituus (L) Oma paino mm dan (kp) kg LK LK LK LK Toimitusversio suora urakiinnitys 12 x 40 mm Sinkityt joutsenkaulat on kiinnitetty ruuveilla ja ne voidaan vaihtaa. Malli LG L Ura 12 x Malli Pituus (L) Oma paino mm dan (kp) kg LG LG LG LG Toimitusversio suora urakiinnitys 12 x 40 mm Sinkityt joutsenkaulat on kiinnitetty ruuveilla ja ne voidaan vaihtaa. Malli LW 50 L Ura 12 x Malli Pituus (L) Oma paino mm dan (kp) kg LW LW LW

30 Lastaussiltana toimiva alumiinirakenteinen perälauta Alumiinirakenteinen perälauta toimii myös lastaussiltana. Sillan ajotaso on joko uritettu tai kohokuvioitu. Tuotevalikoimaan kuuluu kolme eri versiota, joissa on pianosaranointi 16 mm:n ruostumattomalla akselilla. Malli RW Kohokuvioitu perälauta Liitäntöjen rakenne Versio 1 Versio 2 Versio 3 Versio 3:n liitäntärakenne Versioiden 1 ja 2 liitäntärakenne Malli RP mm:n ontelorakenteinen perälauta 30 mm:n reunaprofiili Tilauksesta perälauta voidaan vahvistaa reunaprofiililla. Versio 1 Versio 2 : Versio 3 Versio 3:n liitäntärakenne Versioiden 1 ja 2 liitäntärakenne Malli RP mm:n ontelorakenteinen perälauta 40 mm:n perälaudan reunaprofiili Tilauksesta perälauta voidaan vahvistaa reunaprofiililla. : Versio 3 30

31 Perälaudan liitäntärakenteet Versio 1 Alumiinirakenteinen kiinni ruuvattava versio Versio 2 Kiinni hitsattava teräsholkkirakenne Versio 3 ( System ALTEC) Hitsaamalla tai ruuvaamalla kiinnitettävä koko leveyden mittainen terässarana hitsaus ruuvikiinnitys Versio 1 Versio 2 Versio 3 Pituus (L) mm Leveys () mm (kp) Oma paino kg Versio 1 Versio 2 Versio 3 Pituus (L) mm Leveys () mm (kp) Oma paino kg Versio Pituus (L) mm Leveys asiakkaan toivomuksen mukaan Leveys asiakkaan toivomuksen mukaan Leveys () mm (kp) Oma paino kg

32 6 6 Ajosiltojen pinnat ja kiinnitysvaihtoehdot AOS/AVS 80 Ajopinta AVS 110 ø 30 AVS 110/ ø 40 ø20 AVS 150/1/ VFR 120 VFR Ajopinta AVS ø20 12 Ajopinta AVS 110/ Ajopinta 150/1/ ø Ajopinta 150/1/200 terästelaketjuajoneuvoille ø Lisävarmistus Ajosillan kiinnityksen varmistamiseksi voidaan ajosillan alapintaan hitsata ylimääräinen tartuntapalkki, lisävarusteena, ketjukiinnitystä varten. 6 VFR 120/134 ø Pulttikiinnitys ja liikkuva laippakiinnitys Urakiinnitys Saranakiinnitys Pulttikiinnitys ja liikkuva laippakiinnitys Saranakiinnitys Pulttikiinnitys Urakiinnitys Saranakiinnitys Urakiinnitys Urakiinnitys 32

33 Kaavio Pituuden määrittely Korkeusero Oheisen kaavion avulla voidaan määritellä kaikki ajosillan oleelliset mitat, kuten sillan pituus, kaltevuuskulma, korkeusero sekä niiden keskinäinen suhde. Esimerkki : Korkeusero on 1200 mm ja kaltevuuskulma 30% Mikä on lastaussiltojen pituus? Laskelma: 1200 mm 30 x = pituus 0 mm Ajosillan pituus Yli 30%:n (16,5 )kaltevuutta ei saa ylittää. pituus = korkeusero kaltevuus (max 30 %) x Huomioitavaa! pituus (L) (S) kaltevuus max 30 % = 16,5 korkeusero (H) Matalan maavaran omaavan laitteen kohdalla tarvitaan tarkat mitat (ks. kuva alla R, W, X, S, Y, T). Lisäksi tarvitaan laitteen paino, painojakauma, pyörien leveys ja halkaisija, sekä lastauskorkeus. R S T W X Y 33

34 Käyttöesimerkkejä AOS-lastaussilta AOS-lastaussilta sovellutusversiona RRK-ramppi ja AS-lastaussilta yhdistelmäkäytössä Kevyt AS-silta raskaiden 3-raiteisten ajoneuvojen lastaussilta tukijalalla varustettu taitettava versio AVS 150 käytössä RRK-silta myös raskaille laitteille Korkeuserojen vähentämiseksi valmistetut korotuskiilat + AW laiturisilta VFR-silta, saranaliitos ja jousikevennys Takalaidan erikoissovellutus VFR-silta käyttövalmiina 34

35 Olemme käytettävissänne yhdessä Altec:n kokeneiden insinöörien kanssa, kun haluatte toteuttaa yksilöllisiä ratkaisuja. 35

36 Muita Altec tuoteperheitä! Lastaussillat Pyydä lisätietoa muista tuotteistamme! Pyörätuolisillat LINDQVIST OY LINTEC Toikansuontie 17, Lappeenranta Puh. (05) Fax (05) Varaamme oikeudet teknisiin muutoksiin 05/04
