2 INDQVIST OY INTEC on appeenrannassa toimiva yritys, joka on erikoistunut erilaisten siirrettävien ja kiinteiden kuormaussiltarakenteiden suunnitteluun, valmistukseen ja myyntiin jo 20 vuoden kokemuksella. Olemme tehneet menestyksekästä yhteistyötä saksalaisen Altec GmbH:n kanssa vuodesta Tämän uuden kuvaston avulla haluamme esitellä Teille Altecin laadukkaat tuotteet. ATEC GMBH yritys tämän päivän kehityksen kärjestä Altec GmbH on Baden Württembergin osavaltion eteläosassa, Bodensee-järven ja Sveitsin rajan tuntumassa toimiva keskisuuri saksalainen teollisuusyritys. Tällä alueella on mitä parhaimmat toimintaedellytykset yrityksille, joiden keskeisenä tavoitteena on ideoiden ja tutkimustulosten toteuttaminen käytännön tasolla. astaustoimintojen ratkaisuja joka tilanteeseen! Altec:n tuotevalikoima kattaa suurimman osan lastaustoiminnan vaatimuksista. Kun lastaaminen tai purkaminen vaatii erikoisvälineitä, suunnittelemme yhdessä Altec:n insinöörien kanssa juuri Teille sopivat ratkaisut. Tärkeintä on kokemus, optimaalinen kustannus/hyötysuhde, varmuus ja turvallisuus. Tuotteet on testattu GS-standardin mukaisesti täyttäen tuotteille asetetut vaatimukset. Tämän kuvaston kantavuudet on laskettu kaksiakselisille ajoneuvoille, joiden akselipainon jakauma on 40/60 %. Yksiakselisen ajoneuvon osalta kantavuus vähenee 60 %:iin ilmoitetusta arvosta. Kaikki kantavuudet on laskettu käyttäen varmuuskerrointa 2,1. Huom: CE-tunnus edellyttää EU-ohjeiden mukaista toteutusta. Koska ajosilloille ei ole vahvistettu EU-ohjeistusta, ei CEtunnuksen käyttö ole mahdollista. Huomioi seuraavaa: R Tarjotaksemme oikeat sillat, tarvitsemme seuraavat mitat: Peräovi: C A mm B mm C mm D mm E mm D B S Sivuovi: A Q mm R mm S mm T mm E T Q 2

3 Sisältö SBA sivu 6 RAS RAS-F sivu 12 SBS sivu 7 RAS-W sivu 13 SBK sivu 8 RK sivu 14/15 BTR sivu 9 RK-Z sivu 16 ABS ABS-F sivu 10 RRD sivu 17 ABS-Z sivu 11 AO-R sivu 18 Kopioi tämä kuva, mitoita se ja lähetä se tarjouspyyntösi mukana. Huomioi seuraavaa: Kun portaat ovat säännölliset, riittää mitat a2 ja b2 ja portaiden lukumäärä. Muissa tapauksissa lähetä meille mittapiirros. H a2 a3 a1 b2 b1 3

4

5

6 SBA Tämä kaksiosainen kynnyssilta soveltuu eri kynnyskorkeuksiin. Tämä silta on kevyt ja sitä on helppo käsitellä. SBA silta ei ole itsekantava, joten sen täytyy tukeutua aina kynnykseen. iukuestepinta takaa turvallisen käytön. eveys Korkeus SBA SBA mm 600 mm H B Saatavana myös asiakaskohtaisesti mitoittuna. 6

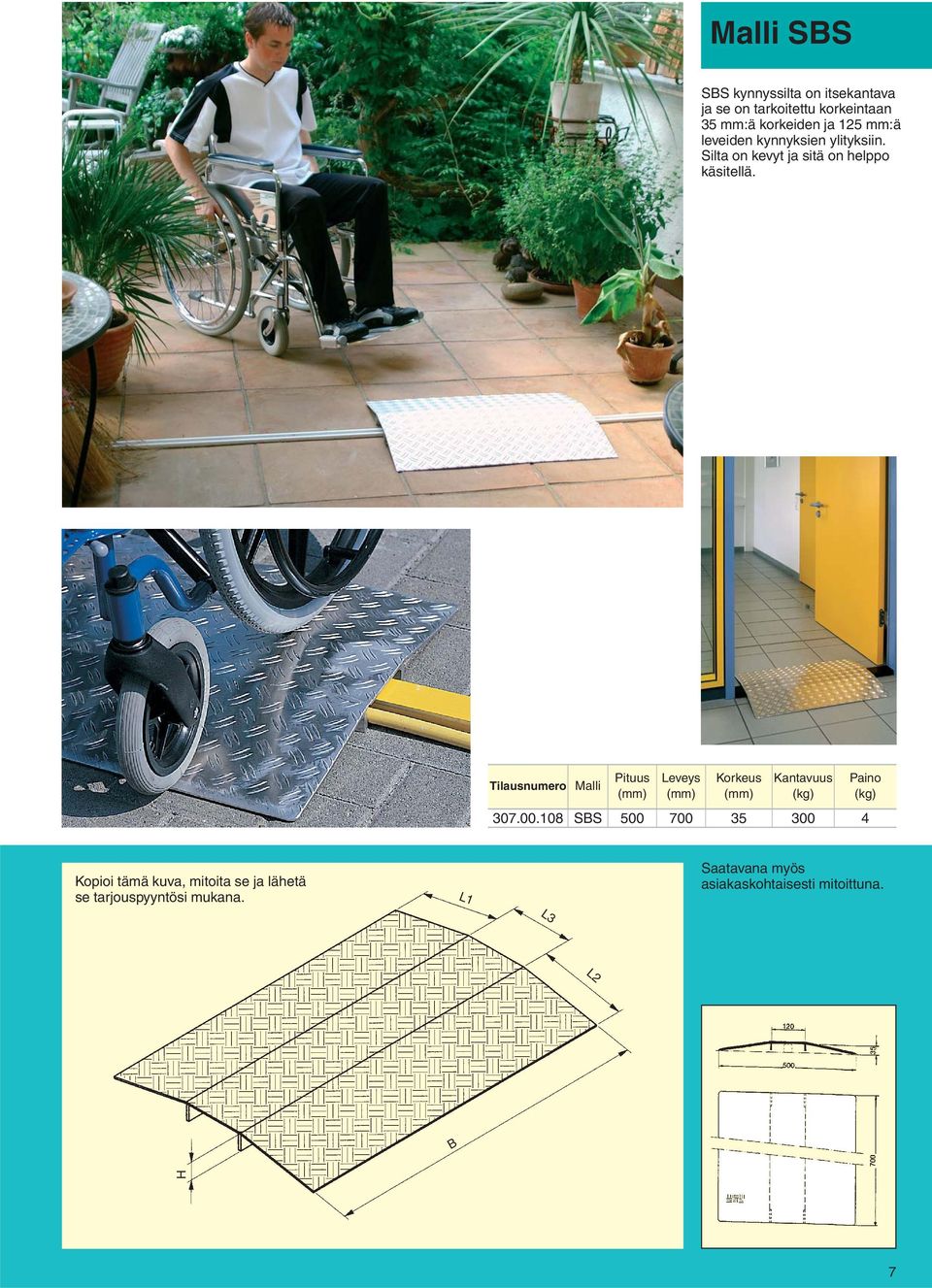

7 SBS SBS kynnyssilta on itsekantava ja se on tarkoitettu korkeintaan 35 mm:ä korkeiden ja 125 mm:ä leveiden kynnyksien ylityksiin. Silta on kevyt ja sitä on helppo käsitellä. eveys Korkeus SBS Kopioi tämä kuva, mitoita se ja lähetä se tarjouspyyntösi mukana. 1 Saatavana myös asiakaskohtaisesti mitoittuna. 3 2 B H 7

8 SBK SBK kynnyssilta on suunniteltu helpottamaan korkeammalle tasolle pääsemistä. Silta on valmistettu nystyrälevystä ja siinä on hyvä kitkapinta. Kynnyskorkeuden H mitta tarvitaan siltaa tilattaessa. SBK SBK eveys Korkeus SBK SBK eveys Korkeus (kg/pari) (kg/kpl) SBK-N SBK-N SBK-N Kopioi tämä kuva, mitoita se ja lähetä se tarjouspyyntösi mukana. SBK-N Kopioi tämä kuva, mitoita se ja lähetä se tarjouspyyntösi mukana. SBK H 60 H H B H 60 B = 760 Saatavana myös asiakaskohtaisesti mitoittuna. 8

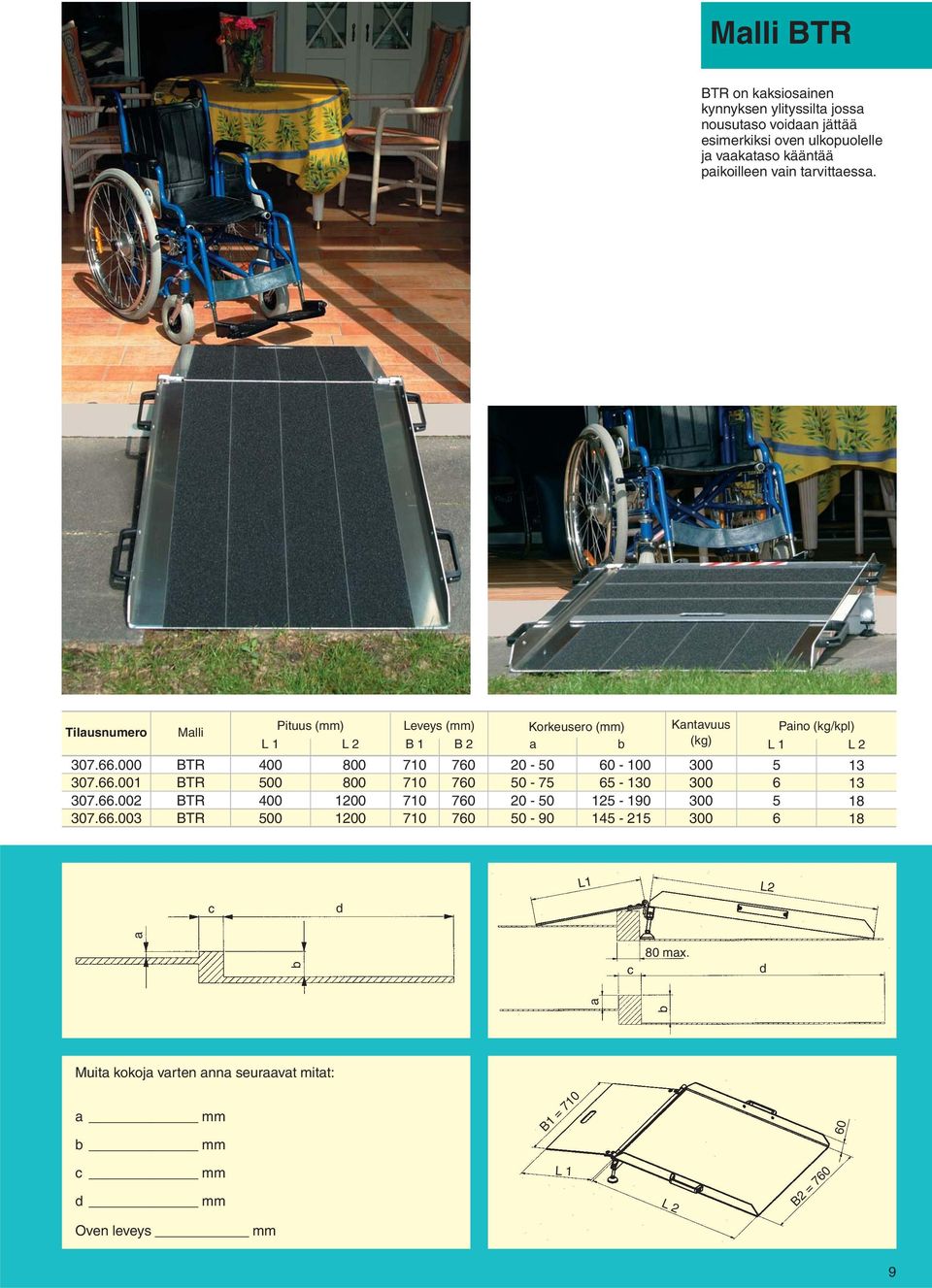

9 BTR BTR on kaksiosainen kynnyksen ylityssilta jossa nousutaso voidaan jättää esimerkiksi oven ulkopuolelle ja vaakataso kääntää paikoilleen vain tarvittaessa BTR BTR BTR BTR eveys B 1 B 2 Korkeusero a b (kg/kpl) c d 1 2 a b c 80 max. d b a Muita kokoja varten anna seuraavat mitat: a mm b mm B1 = c mm d mm 1 2 B2 = 760 Oven leveys mm 9

10 ABS ABS alumiiniset ajoluiskat valmistetaan jäykkäpuristeprofiileista, jotka tarjoavat parhaan ratkaisun suhteessa omaan painoon ja kantavuuteen. uiskan sisäleveys on mm: ä ja se soveltuu erinomaisesti pyörätuoli käyttöön. Muotoilun ansiosta luiskat voidaan kuljetuksen ja säilytyksen ajaksi pakata sisäkkäin. 235 Sisäleveys Ulkoleveys (kg/pari) Korkeusero 20 % :n nousulla ABS ABS ABS ABS ABS (kg/kpl) ABS-F Taittuva malli ABS silloista. Pieni tilantarve, helppo käsitellä ja varastoida Tilaus numero ABS - F ABS - F ABS - F ABS - F Mitta 1 2 Sisäleveys Ulkoleveys (kgs/pari) Tason korkeus 20 % :n nousulla (kgs/kpl)

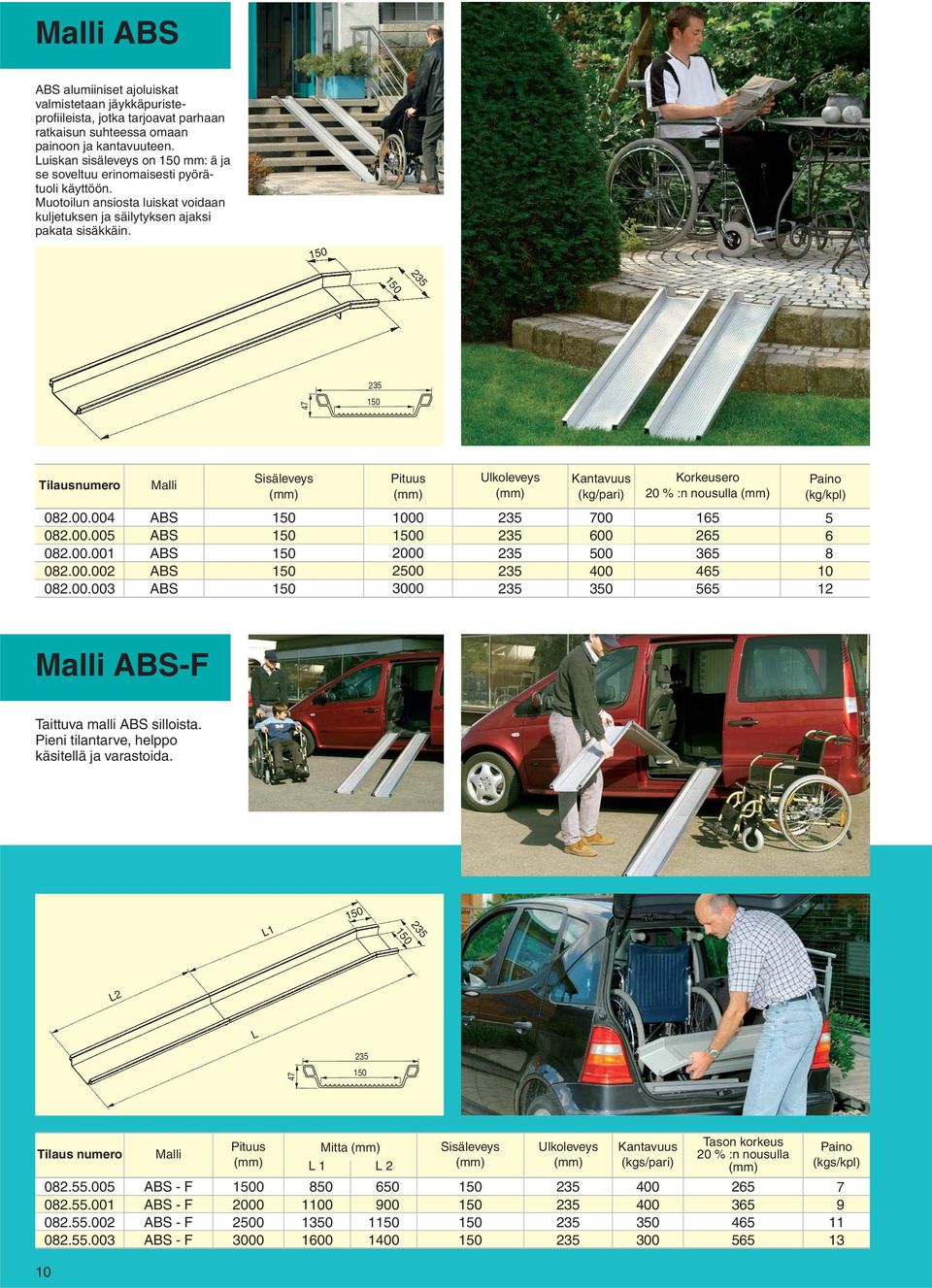

11 47 ABS-Z Kolmeen osaan taittuva ABS silta on ratkaisu silloin, kun halutaan silta todella pieneen tilaan säilytettäväksi. Saatavana myös asiakaskohtaisesti mitoittuna Mitta Sisäleveys Ulkoleveys (kg/pari) ABS - Z ABS - Z ABS - Z Tason korkeus 20 % :n nousulla (kg/kpl)

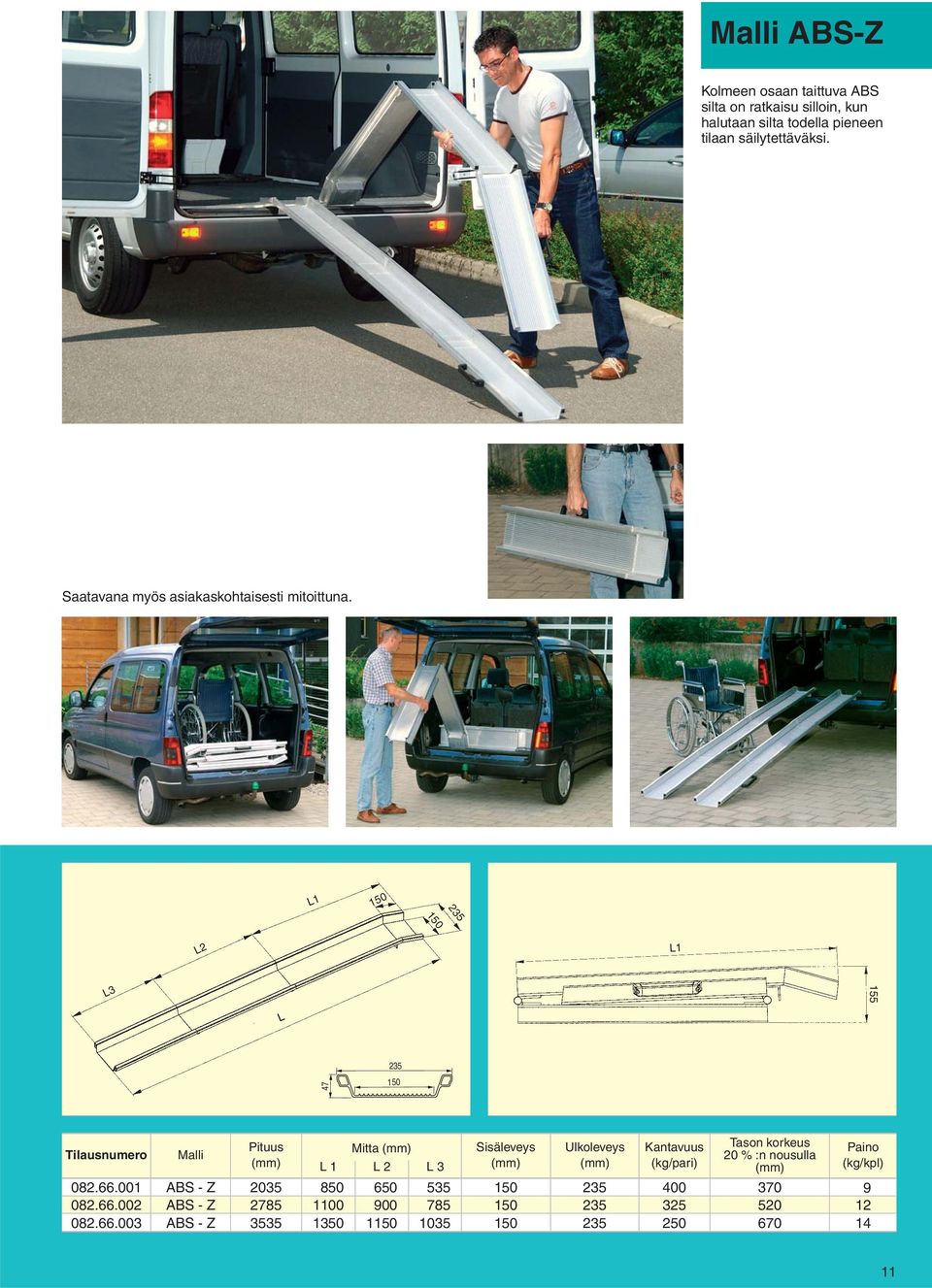

12 RAS RAS ajosillat on valmistettu jäykkäpuristeprofiileista. Ajopintana erikoisliukueste pinnoite. 234 Korkeusero RAS RAS RAS RAS-F Taittuva malli RAS sillasta helppoon käsittelyyn ja säilytykseen Tilaus numero Korkeusero 20% :n nousulla (kgs/pari) paino (kgs/kpl) RAS - F RAS - F RAS - F

13 RAS-W Nämä sillat asennetaan kiiteästi sisälle ajoneuvoon. Sillat ovat taittuvat ja sivusuunnassa siirrettävissä portaattomasti. Kuljetuksen ajaksi sillat nostetaan pystyasentoon ja sidotaan remmeillä. Jokaisen parin mukaan tulee asennussarja: 1 kpl akseli, pituus 1800 mm 1 kpl asennussarja akselin kiinnitämiseksi ajoneuvon lattiaan 2 kpl kiinnitysremmejä joilla sillat sidotaan pystysasentoon (1260) RAS - W RAS - W

14 RK Tämä alumiininen siltamalli on suunniteltu yhden ihmisen käsiteltäväksi. Sillan nostoa ja laskua helpottaa siihen asennettu kaksitoiminen kaasujousi, joka keventää sillan omaa painoa huomattavasti. Sillan ajotaso on valmistettu reijitetyistä alumiiniprofiileista jotka on lävistetty alhaalta päin ja lävistetyt reunat on kohotettu. Näin on saatu paras mahdollinen kitkapinta. Sillan pieni oma paino ei rasita auton kantavuutta. Silta kiinitetään kahdella korvakkeella auton lattiaan ja lukitaan pystyasentoon kahdella salvalla. Nämä osat kuuluvat sillan toimitukseen. eveys Korkeus Korkeusero min. (15%) max. (30%) RK RK RK RK RK RK RK RK RK RK RK RK RK RK Saatavana myös asiakaskohtaisesti mitoittuna.

15 300 B katsottuna suunnasta X min. 80 H B max korkeusero 80 15

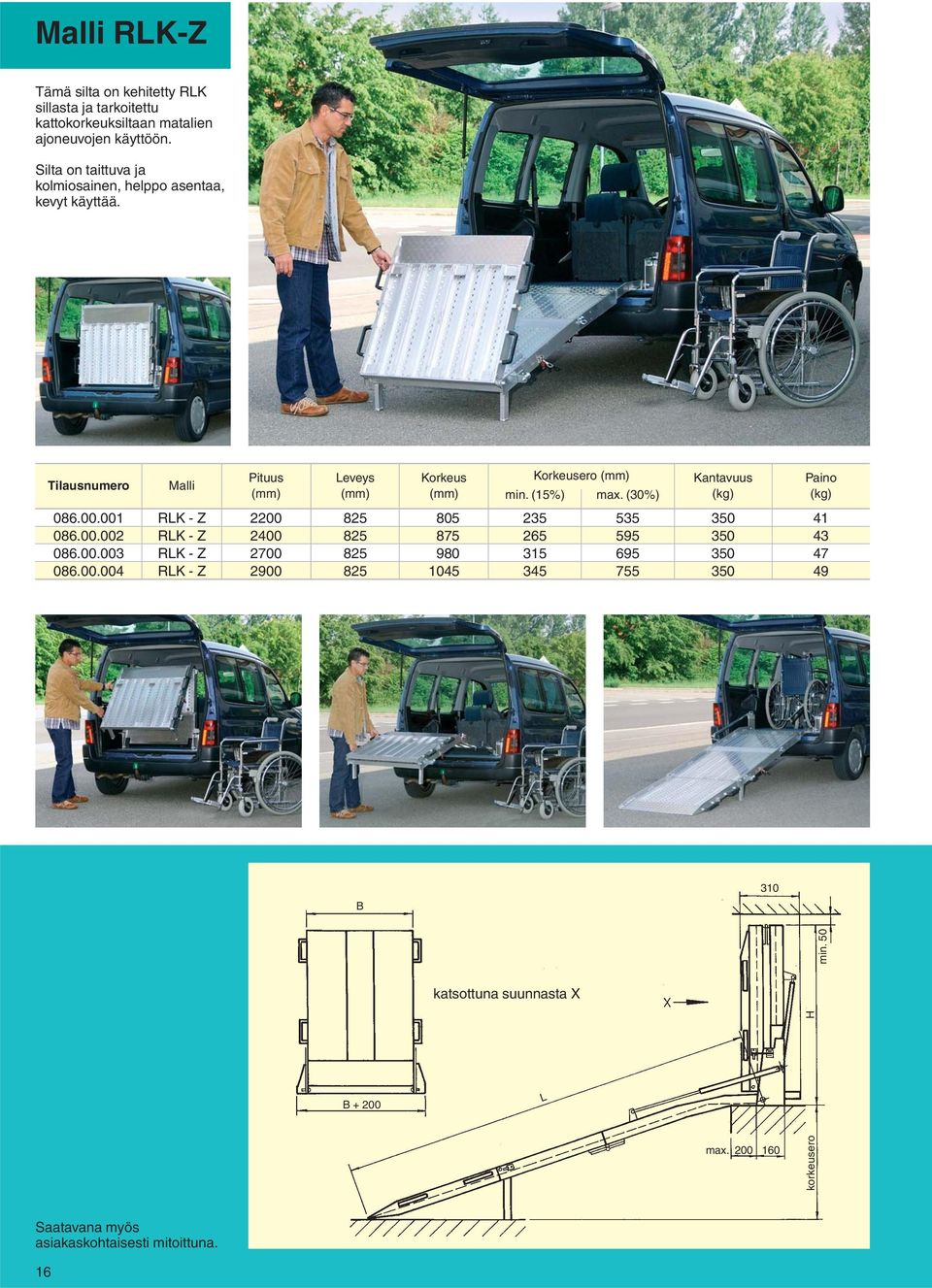

16 RK-Z Tämä silta on kehitetty RK sillasta ja tarkoitettu kattokorkeuksiltaan matalien ajoneuvojen käyttöön. Silta on taittuva ja kolmiosainen, helppo asentaa, kevyt käyttää. eveys Korkeus Korkeusero min. (15%) max. (30%) RK - Z RK - Z RK - Z RK - Z B 310 katsottuna suunnasta X H min. 50 B max korkeusero Saatavana myös asiakaskohtaisesti mitoittuna. 16

17 RRD Tämä on RK siltaa monipuolisempi malli. Suurempi kantavuus ja silta on käännettävissä ulos sivulle tai sisälle sivulle. isävarusteena tilattavissa lisälukituslaite sisälle sivulle lukitsemista varten. Saatavana myös asiakaskohtaisesti mitoittuna. eveys Korkeus Korkeusero min. (15%) max. (30%) RRD RRD RRD RRD RRD RRD RRD RRD RRD RRD RRD B 280 katsottuna suunnasta X H 50 B korkeusero 17

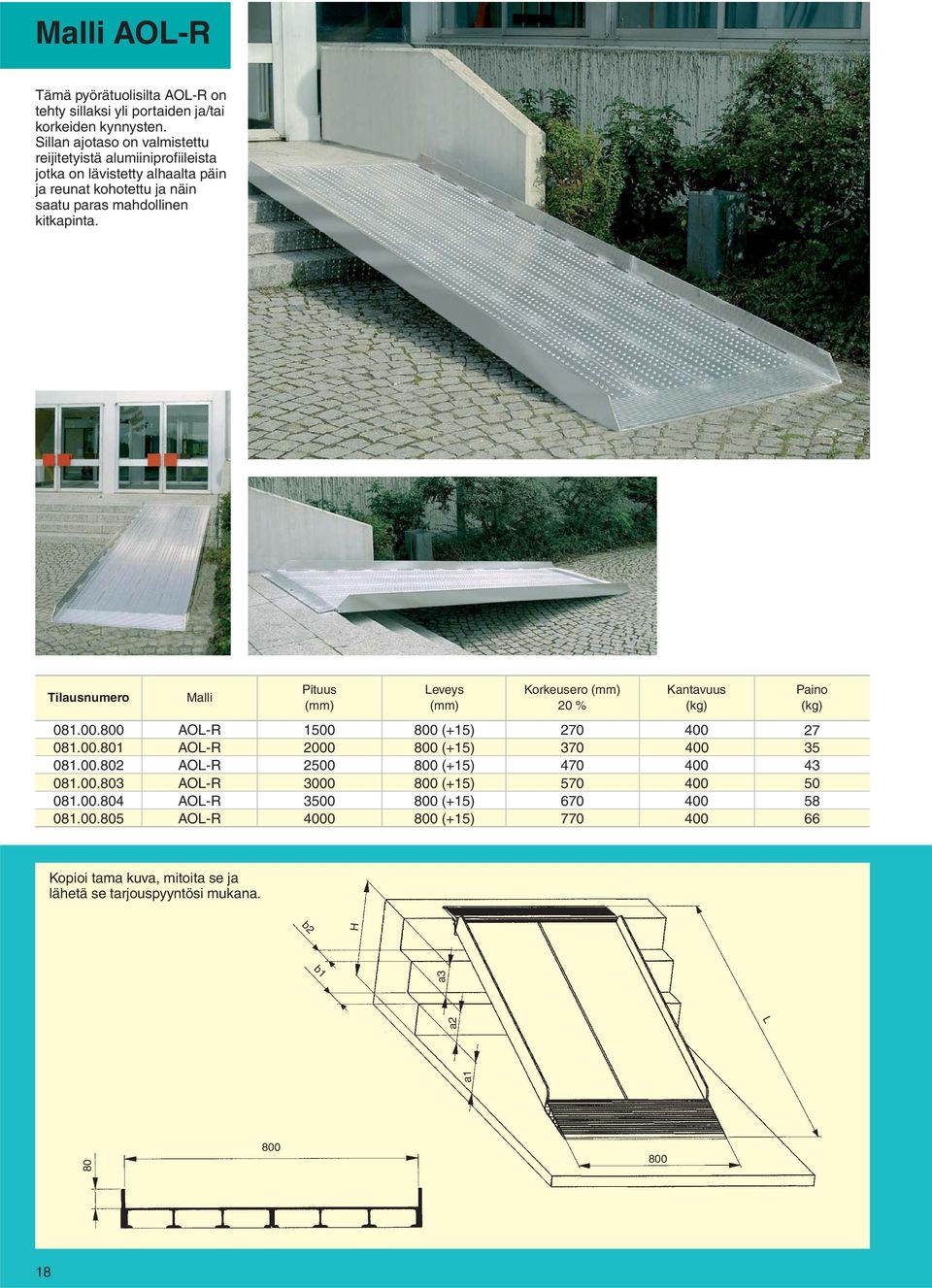

18 AO-R Tämä pyörätuolisilta AO-R on tehty sillaksi yli portaiden ja/tai korkeiden kynnysten. Sillan ajotaso on valmistettu reijitetyistä alumiiniprofiileista jotka on lävistetty alhaalta päin ja reunat kohotettu ja näin saatu paras mahdollinen kitkapinta. eveys Korkeusero 20 % AO-R AO-R (+15) 800 (+15) AO-R (+15) AO-R (+15) AO-R (+15) AO-R (+15) Kopioi tama kuva, mitoita se ja lähetä se tarjouspyyntösi mukana. b2 H b1 a1 a2 a

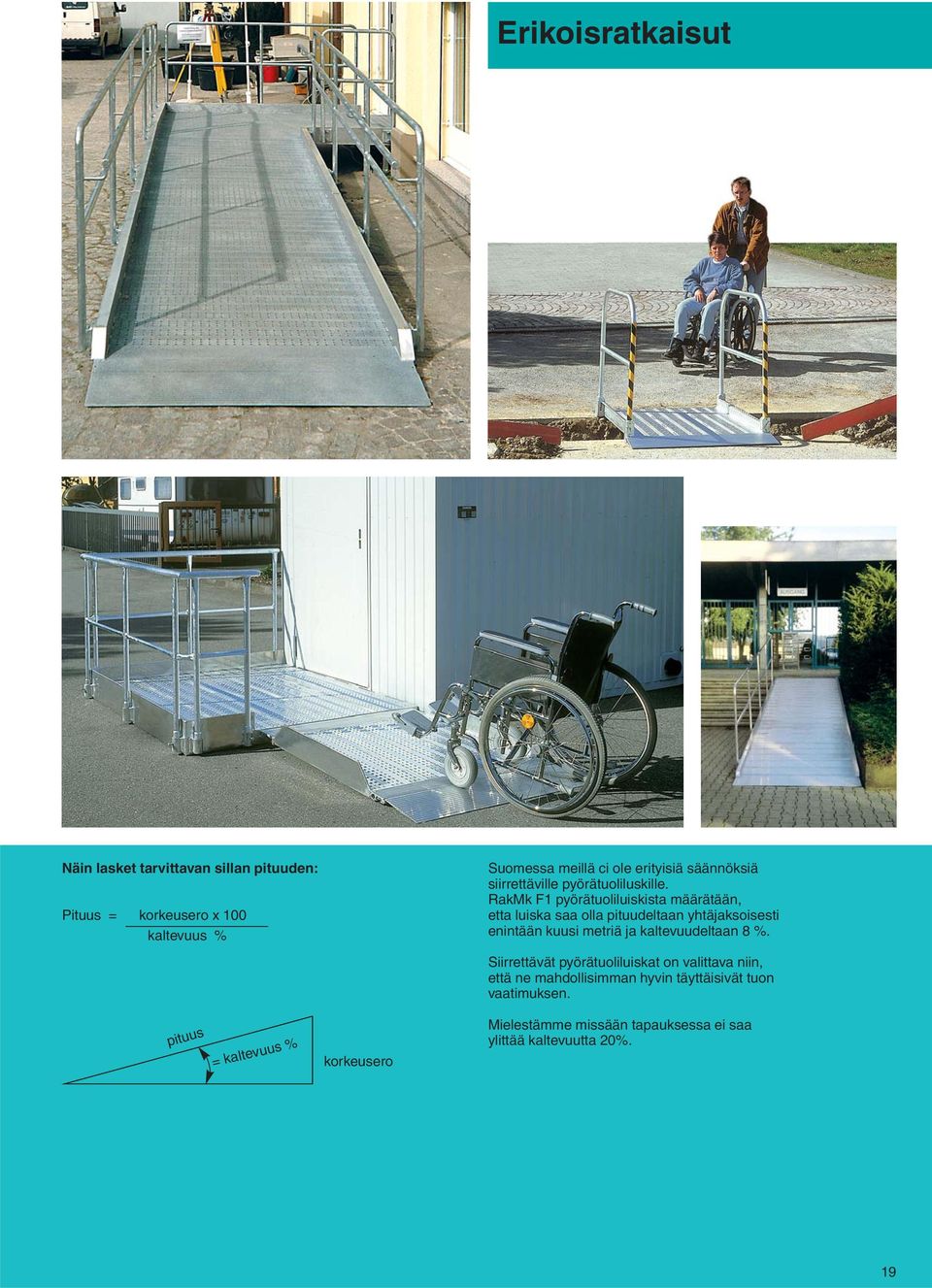

19 Erikoisratkaisut Näin lasket tarvittavan sillan pituuden: = korkeusero x 100 kaltevuus % Suomessa meillä ci ole erityisiä säännöksiä siirrettäville pyörätuoliluskille. RakMk F1 pyörätuoliluiskista määrätään, etta luiska saa olla pituudeltaan yhtäjaksoisesti enintään kuusi metriä ja kaltevuudeltaan 8 %. Siirrettävät pyörätuoliluiskat on valittava niin, että ne mahdollisimman hyvin täyttäisivät tuon vaatimuksen. pituus = kaltevuus % korkeusero Mielestämme missään tapauksessa ei saa ylittää kaltevuutta 20%. 19
