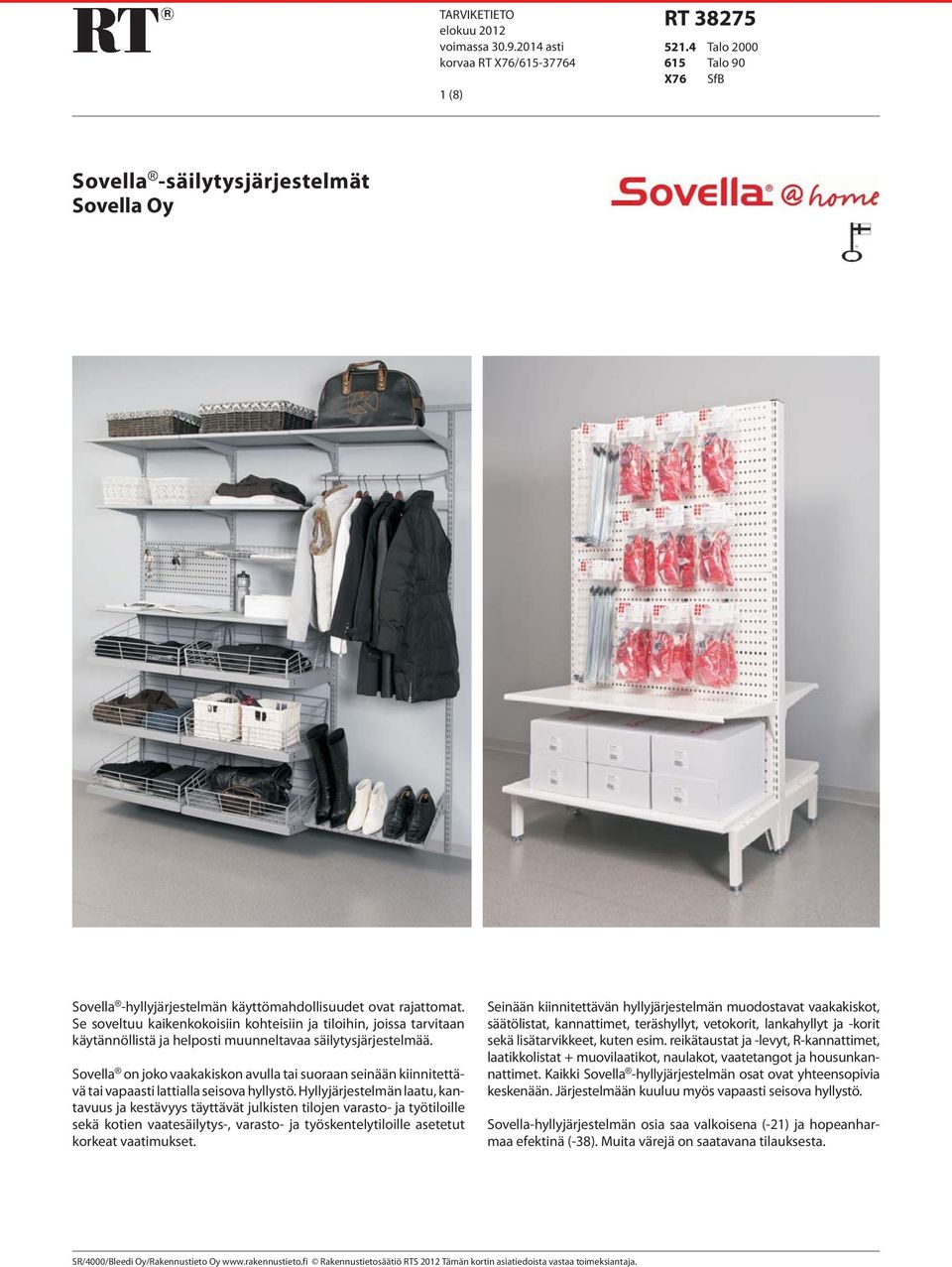

1 TARVIKETIETO elokuu 2012 voimassa asti korvaa RT X76/ (8) RT Talo Talo 90 X76 SfB Sovella -säilytysjärjestelmät Sovella Oy Sovella -hyllyjärjestelmän käyttömahdollisuudet ovat rajattomat. Se soveltuu kaikenkokoisiin kohteisiin ja tiloihin, joissa tarvitaan käytännöllistä ja helposti muunneltavaa säilytysjärjestelmää. Sovella on joko vaakakiskon avulla tai suoraan seinään kiinnitettävä tai vapaasti lattialla seisova hyllystö. Hyllyjärjestelmän laatu, kantavuus ja kestävyys täyttävät julkisten tilojen varasto- ja työtiloille sekä kotien vaatesäilytys-, varasto- ja työskentelytiloille asetetut korkeat vaatimukset. Seinään kiinnitettävän hyllyjärjestelmän muodostavat vaakakiskot, säätölistat, kannattimet, teräshyllyt, vetokorit, lankahyllyt ja -korit sekä lisätarvikkeet, kuten esim. reikätaustat ja -levyt, R-kannattimet, laatikkolistat + muovilaatikot, naulakot, vaatetangot ja housunkannattimet. Kaikki Sovella -hyllyjärjestelmän osat ovat yhteensopivia keskenään. Järjestelmään kuuluu myös vapaasti seisova hyllystö. Sovella-hyllyjärjestelmän osia saa valkoisena (-21) ja hopeanharmaa efektinä (-38). Muita värejä on saatavana tilauksesta.

2 RT tarviketieto 2 Sovella-hyllyjärjestelmän asennusohjeet Suora seinäkiinnitys Kiinnitä säätölistat ruuveilla suoraan seinään käyttäen kullekin seinämateriaalille soveltuvia kiinnitystarvikkeita. Kiinnitys vaakakiskoon Vaakakisko helpottaa asentamista ja mahdollistaa järjestelmän kiinnittämisen seinän runkorakenteeseen. Vaakakiskoasennuksessa säätölista kiinnitetään paikoilleen helan avulla. Pujota hela paikoilleen ja liu'uta se sopivaan kohtaan. Aseta säätölistat joko 603 mm tai 903 mm etäisyydelle toisistaan. Voit käyttää etäisyyden mittaamisessa apuna esimerkiksi naulakkoa. Kiinnitä säätölista helaan pakkauksen mukana tulevilla ruuveilla. Varustele säilytysjärjestelmä käyttötarkoituksesi mukaan Sovellan hyllyillä, koreilla, vaatetangoilla, naulakoilla ja muilla tarvikkeilla. VAAKAKISKOT, 150 kg/jm Vaakakisko* Vaakakisko* Lisähelat, 2 kpl * Sisältävät 3 kiinnityshelaa, ruuvit ja peitetulpat. SÄÄTÖLISTAT Säätölista Säätölista Säätölista Säätölista Säätölista Säätölista Säätölista 2500 OVAALI VAAKAKISKO raskaille tavaroille, 300 kg/jm Ovaali vaakakisko Pystyputki ovaalille vaakakiskolle Pystyputki ovaalille vaakakiskolle Peite- ja päätytulpat Jatkokappale vaakakiskojärjestelmään 4 3 Ovaali vaakakiskoa suositellaan raskaiden tavaroiden säilytykseen. 1 2

3 RT tarviketieto 3 Vapaasti seisova hyllyjärjestelmä Valitse vapaasti seisovan hyllystön runkotarvikkeet käytössä olevan tilan mukaan. Hyllyn korkeuden määrää säätöputken korkeus, syvyyden H-jalka ja leveyden H-tuki. Vapaasti lattialla seisova Sovella-hyllystö voidaan sijoittaa seinän viereen tai siitä voidaan rakentaa keskilattiahyllystö, johon käyvät kaikki Sovella-järjestelmän varusteluosat. VAPAASTI SEISOVAN HYLLYSTÖN RUNKOTARVIKKEET Säätöputki + tallat Säätöputki + tallat H-jalkaosa + tallat H-jalkaosa + tallat H-jalkaosa + tallat H-tuki + koukut H-tuki + koukut Alatason kannatin Alatason kannatin Alatason kannatin Alatason kannatin VAPAASTI SEISOVAN HYLLYSTÖN VALMIIT YHDISTELMÄT Tuotenro Tuote Koko K x S x L mm C Yhdistelmä 1630*900 mm, perusjakso 1630 x 460 x 933 C Yhdistelmä 1630*900 mm, lisäjakso 1630 x 460 x 918 C Yhdistelmä 2240*900 mm, perusjakso 2240 x 460 x 933 C Yhdistelmä 2240*900 mm, lisäjakso 2240 x 460 x 918 C Yhdistelmä 1630*900 mm, perusjakso, 2-puol x 860 x 933 C Yhdistelmä 1630*900 mm, lisäjakso, 2-puol x 860 x 918 C Yhdistelmä 2240*900 mm, perusjakso, 2-puol x 860 x 933 C Yhdistelmä 2240*900 mm, lisäjakso, 2-puol x 860 x 918 RST-HYLLYT (ruostumatonta terästä) Säätölista RST Säätölista RST Kannatinpari RST Kannatinpari RST Hylly RST 600 x Hylly RST 600 x Hylly RST 900 x Hylly RST 900 x Ruostumattomasta teräksestä valmistetut hyllyt eivät ruostu kosteissa tai kylmissä tiloissakaan, esim. maakellareissa. 6 Yhdistelmä 1630 x 900 mm, perusjakso. Yhdistelmän tilausnumero C Yhdistelmä 1630 x 900 mm, lisäjakso. Yhdistelmän tilausnumero C Yhdistelmä 1630 x 900 mm, perusjakso, 2-puol. Yhdistelmän tilausnumero C Yhdistelmä 1630 x 900 mm, lisäjakso, 2-puol. Yhdistelmän tilausnumero C

4 RT tarviketieto 4 KANNATTIMET Kannatin Kannatin Kannatin Kannatin Kannatin Kannatin, vahvistettu Kannatin, vahvistettu Kannatin, vahvistettu Kannatin, vahvistettu Kannatin, vino 22 o Kannatinpari lasihyllylle (sis. imukupit) Kannatinrunko, suora/vino asennus Kannatinrunko, suora/vino asennus Kannatinrunko, suora asennus Kannatinrunko, suora asennus TERÄSHYLLYT Teräshylly x Teräshylly 600 x Teräshylly 600 x Teräshylly 600 x Teräshylly 600 x Teräshylly 600 x Teräshylly, kiinteällä tuella 600 x Teräshyllyn tuki Teräshylly 900 x Teräshylly 900 x Teräshylly 900 x Teräshylly 900 x Teräshylly 900 x Teräshylly 900 x Teräshylly, kiinteällä tuella 900 x Teräshyllyn tuki REI'ITETYT TERÄSHYLLYT Teräshylly, rei'itetty x Teräshylly, rei'itetty 600 x Teräshylly, rei'itetty 900 x Teräshylly, rei'itetty 900 x SÄÄTÖHYLLYT Säätöhylly, vasen x Säätöhylly, oikea x Säätöhylly, vasen 900 x Säätöhylly, oikea 900 x Säätöhylly, vasen 900 x Säätöhylly, oikea 900 x Säätöhylly, vasen 900 x Säätöhylly, oikea 900 x KIRJATUET JA HYLLYNJAKAJAT Säätöhyllyjen portaaton säätömahdollisuus vaakasuunnassa on mm. Tuotenro Tuote Koko (syvyys x korkeus) mm Kirjatuki, levymalli x Kirjatuki, lanka 200 * x Kirjatuki, lanka 250 * 250 x Hyllynjakajapari 300 x Hyllynjakajapari x 200 * Kiinnitys säätölistaan LANKAHYLLYT Lankahylly x Lankahylly 600 x Lankahylly 900 x Lankahylly 900 x Lankahyllyn lisätuki Lankahyllyn lisätuki Teräshyllyn tuki kaksinkertaistaa hyllyn kantavuuden. Lankahyllyn kantavuuden voi nelinkertaistaa erillisen lankahyllyn lisätuen avulla.

5 RT tarviketieto 5 KENKÄHYLLYT Kenkähylly + kannattimet x Kenkähylly + kannattimet 900 x HOUSUNKANNATTIMET Housunkannatin naulakkoon, 4 kpl pss LANKAKORIT Lankakori + kannattimet x Lankakori + kannattimet 900 x VETOKORIT Vetokori x Vetokori x Housunkannattimet 600 mm leveässä naulakossa housunkannatinpaikkoja 8 kpl Housunkannattimet 900 mm leveässä naulakossa housunkannatinpaikkoja 16 kpl Housunkannattimet kiinnitetään naulakon 600 mm tai 900 mm reikiin. VAATENAULAKOT JA -TANGOT Naulakko, 5 koukkua Naulakko, 8 koukkua Vaatetanko x Vaatetanko 900 x Vaatteiden kannatinputki, 25 mm, sinkitty Putkenkannatin, pääty, sinkitty Putkenkannatin, keskiosa, sinkitty Vetokori liukuu äänettömästi ulos ja kiinni ollessaan lukkiutuu paikoilleen. TERÄSLANKAKORIT Teräslankakori x Teräslankakori 900 x Korin jakaja x SYVYYSSUUNTAISET VAATERIPUSTIMET Syvyyssuuntainen vaateripustin 30, hyllyn alle Syvyyssuuntainen vaateripustin 40, hyllyn alle

6 RT tarviketieto 6 REIKÄTAUSTAT JA -LEVYT Reikätausta, säätölistakiinnitys 600 x Reikätausta, säätölistakiinnitys 600 x Reikätausta, säätölistakiinnitys 600 x Reikätausta, säätölistakiinnitys 900 x Reikätausta, säätölistakiinnitys 900 x Reikätausta, säätölistakiinnitys 900 x Reikälevy, seinäkiinnitys 454 x Reikälevy, seinäkiinnitys 949 x Reikälevy, seinäkiinnitys 949 x Reikälevy, seinäkiinnitys 949 x R-KANNATTIMET (kiinnitys reikätaustaan ja reikälevyyn) R-kannatinsarja: 16 kpl, sinkitty pituus x vahvuus R1 (5 kpl) x R1 (5 kpl) 50 x R1 (5 kpl) 80 x R1 (5 kpl) 100 x R1 (5 kpl) 100 x R1 (5 kpl) 150 x R1 (5 kpl) 150 x R1 (5 kpl) 200 x R1 (5 kpl) 200 x R1 (5 kpl) 300 x R1 (5 kpl) 300 x 8 8 pit. x vahv. x lev R2 (5 kpl) x 3 x R2 (5 kpl) 150 x 4 x R2 (5 kpl) 200 x 6 x pituus R13 (5 kpl) Työkalut ja puutarhavälineet pysyvät kätevästi paikoillaan reikätaustaan kiinnitetyissä R-kannattimissa. KAUSITAVARASÄILYTYS Taittopöytä x Rengas-/yleisteline x halkaisija R19 (5 kpl) R19 (5 kpl) R29 (5 kpl) R29 (5 kpl) 60 5 pituus x vahvuus R30 (5 kpl) x R30 (5 kpl) 100 x Taittopöydän saa käännettyä alas. Pöydän päällä on urakumimatto. Sovellan koko R-kannatinvalikoima osoitteessa LAATIKKOLISTAT Laatikkolista + laatikot 5 kpl Laatikkolista + laatikot 8 kpl Rengastelineen päällä voi myös säilyttää muita suurikokoisia painavia tavaroita, kuten suksiboxia.

7 RT tarviketieto 7 HYLLYNJATKOPIDIKE Tuotenro Tuote Materiaali Hyllynjatkopidike, 1-puol. 46 muovi Hyllynjatkopidike, 2-puol. 47 muovi 46 Sovella Planner -suunnitteluohjelma Kätevän Sovella Planner -suunnitteluohjelman avulla voi tilaan kuin tilaan sopivat Sovella -hyllystöt suunnitella internetissä. Ohjelma näyttää lopputuloksen kolmiulotteisena ja laskee suositushinnan valmiiksi. Sovella Planner -ohjelmalla voi suunnitella niin autotallit Hyllynjatkopidikkeiden avulla voi puuhyllyjä liittää tukevasti toisiinsa vaakasuunnassa. KAAPINKANNATTIMET Tuotenro Tuote Kaapinkannatin, ylä, laipallinen, oikea Kaapinkannatin, ylä, laipallinen, vasen Kaapinkannatin, ala/ylä, oikea Kaapinkannatin, ala/ylä, vasen 49...eteiset Esimerkiksi puiset kaapit voidaan kiinnittää säätölistoihin kaapinkannattimien avulla, jolloin seinään ei tarvitse tehdä reikiä....kuin vaatehuoneetkin TUULETUS/TAMPPAUSTELINEET Tuuletusteline Tamppausteline

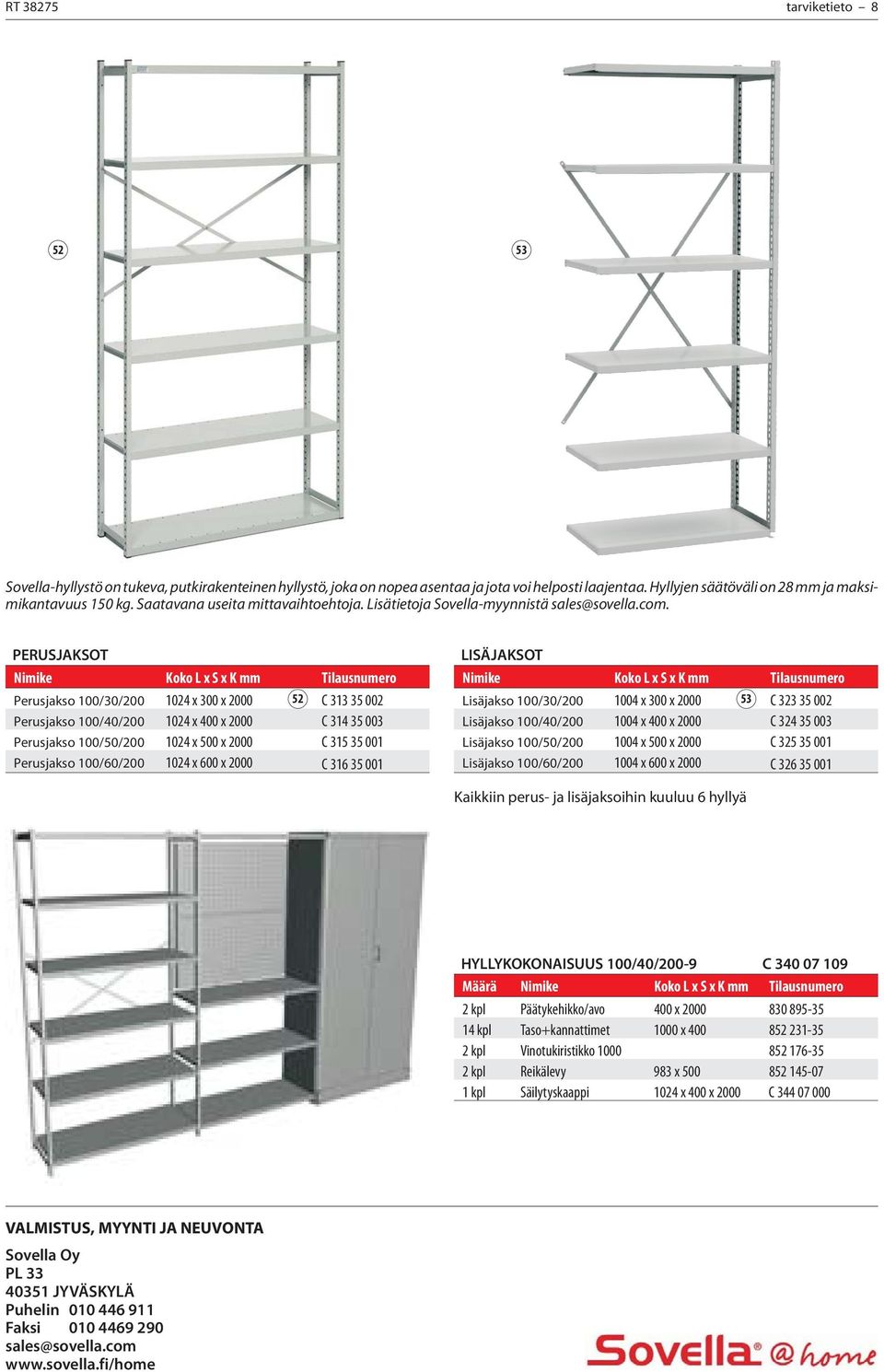

8 RT tarviketieto Sovella-hyllystö on tukeva, putkirakenteinen hyllystö, joka on nopea asentaa ja jota voi helposti laajentaa. Hyllyjen säätöväli on 28 mm ja maksimikantavuus 150 kg. Saatavana useita mittavaihtoehtoja. Lisätietoja Sovella-myynnistä sales@sovella.com. PERUSJAKSOT Nimike Koko L x S x K mm Tilausnumero Perusjakso 100/30/ x 300 x C Perusjakso 100/40/ x 400 x 2000 C Perusjakso 100/50/ x 500 x 2000 C Perusjakso 100/60/ x 600 x 2000 C LISÄJAKSOT Nimike Koko L x S x K mm Tilausnumero Lisäjakso 100/30/ x 300 x C Lisäjakso 100/40/ x 400 x 2000 C Lisäjakso 100/50/ x 500 x 2000 C Lisäjakso 100/60/ x 600 x 2000 C Kaikkiin perus- ja lisäjaksoihin kuuluu 6 hyllyä HYLLYKOKONAISUUS 100/40/200-9 C Määrä Nimike Koko L x S x K mm Tilausnumero 2 kpl Päätykehikko/avo 400 x kpl Taso+kannattimet 1000 x kpl Vinotukiristikko kpl Reikälevy 983 x kpl Säilytyskaappi 1024 x 400 x 2000 C VALMISTUS, MYYNTI JA NEUVONTA Sovella Oy PL JYVÄSKYLÄ Puhelin Faksi sales@sovella.com
