Sisältö SUOMI. 3..Kuvaruutunäytön (OSD) asetusten säätö Vianetsintä Ajoituksen tuki Tekniset tiedot...29

Transkriptio

1 Sisältö Säädöstietoja...2 Turvallisuutta koskevia huomautuksia...2 Varoitussymbolien kuvaus...2 Johdanto...4 Takuu ja huolto/korjaus...4 Puhdistus Näin pääset alkuun...5 Pakkauksen sisältö...5 TV:n esittely...5 Ominaisuudet...5 Jalustan asennus...6 Jalustan irrottaminen...6 Seinäkiinnityssarjan asentaminen...7 Ohjauspaneeli...8 Tulo- ja lähtöliitännät...9 Kaukosäädin TV:n ottaminen käyttöön...11 Virtaliitäntä...11 Takaosan liitännät...11 TV:n käyttö...12 TV:n kytkeminen päälle ja pois...12 Ohjatun asetuksen käyttö...12 Sisältölähteen valinta...13 Automaattisen kanavahaun suorittaminen...13 Kanavien valinta...13 Äänenvoimakkuuden säätö...14 Suosikkikanavien asettaminen...14 Dynaam. ECO-taustavalon säätäminen...14 PAP-toiminnon käyttö...14 Tuloasetusten mukauttaminen...15 Sijainnin muuttaminen...15 Tehtaan oletusasetusten palauttaminen Kuvaruutunäytön (OSD) asetusten säätö...16 Kuvaruutuvalikkojen valinta...17 Mediakeskusvalikko...23 Valokuvien katselu...23 Musiikin toisto...24 Vidoiden katsominen...24 Ajansiirtotoiminto...25 PVR (Personal Video Record) Vianetsintä Ajoituksen tuki Tekniset tiedot

2 Säädöstietoja CE-yhdenmukaisuuslauseke Tämä laite on yhdenmukainen EUneuvoston direktiivin 2004/108/EY vaatimusten kanssa lähennettäessä jäsenvaltioiden lakeja, jotka liittyvät sähkömagneettiseen yhdenmukaisuuteen ja direktiiviin 2006/95/EY mukainen jäsenvaltioiden tietyissä jänniterajoissa käytettäviä sähkölaitteita koskevia lakeja harmonisoitaessa. Hannspree ei ota vastuuta mistään vaatimusten täyttämisvirheestä, joka johtuu eisuositeltavasta laitteen muuttamisesta. VAARA SÄHKÖISKUN VAARA ÄLÄ AVAA Varoitussymbolien kuvaus VAROITUS Tätä symbolia käytetään huomauttamaan käyttäjiä kiinnittämään huomiota tärkeisiin kuvauksiin, jotka koskevat käyttöä, kunnossapitoa (korjaus) ja muita tärkeitä tietoja, jotka liittyvät tähän TV-vastaanottimeen. Nämä huolto-ohjeet on tarkoitettu vain ammattihuoltohenkilöstön käytettäväksi. Sähköiskun vaaran vähentämiseksi ei tule tehdä mitään muita huoltotoimenpiteitä, kuin mitkä sisältyvät käyttöohjeisiin, ellet ole pätevä sellaisia tekemään. Asennus Tulipalon estämiseksi pidä kynttilät ja muu avotuli aina loitolla tästä tuotteesta. Älä sijoita TV-vastaanotinta tiloihin, joissa on runsaasti höyryä tai pölyä. Vältä tukkimasta TV:n tuuletusaukkoja äläkä aseta TV:tä vuoteelle, sohvalle, matolle tai umpinaiseen tilaan. Asenna ulkoantenni etäälle sähköjohdoista mahdollisen vaaran välttämiseksi. Henkilökohtainen turvallisuus Virransyötön ylikuormituksen välttämiseksi älä liitä liian montaa sähkölaitteita pistorasiaan, jakopistorasiaan tai jatkokaapeliin. Tavaramerkkiä koskeva huomautus Hannspreen tuotteisiin sisältyy High-Definition Multimedia Interface (HDMI ) -teknologiaa. HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. Valmistettu Dolby Laboratories in lisenssillä. Dolby ja kaksois-d-symboli ovat Dolby Laboratoriesin tavaramerkkejä. HD TV -logo on DIGITALEUROPEn tavaramerkki. (SL32UMNB/ SL32FMNB) HD TV -logo ja 1080p - määrityslogo ovat DIGITALEUROPEn tavaramerkkejä. (SL40UMNB) DVB - ja "DVB"-logot ovat DVB Projectin tavaramerkkejä. VAARA Tätä symbolia käytetään huomauttamaan käyttäjiä vaarallisiin ja eristämättömiin komponentteihin liittyvästä sähköiskun vaarasta. Turvallisuutta koskevia huomautuksia Sijainti Asennuksen turvallisuutta koskevat huomautukset Älä altista TV-vastaanotinta pitkäksi aikaa auringonpaisteelle tai muille voimakkaille lämmönlähteille. Jätä riittävä väli TV:n ja seinän väliin kuumentumisen varalta. Älä altista tätä laitetta sateelle tai kosteudelle tulipalon tai sähköiskun vaaran vähentämiseksi. Laitetta ei saa altistaa veden tippumiselle tai roiskevedelle, eikä nesteillä täytettyjä esineitä, kuten maljakkoja, saa asettaa laitteen päälle. TV-vastaanottimen sisällä on vaarallisen korkeajännitteisiä komponentteja. Sähköiskun vaaran välttämiseksi kantta ei saa irrottaa. Älä laita tai pudota metalliesineitä, pieniä esineitä tai syttyviä materiaaleja TV:n ilma-aukkoihin. Jos TV putoaa tai muuten vahingoittuu, irrota virtajohto heti ja ota yhteys valtuutettuun huoltoteknikkoon. Jos nestettä on läikkynyt tai tippunut TV:n sisään, ota yhteys valtuutettuun huoltoteknikkoon. TV-vastaanottimen kuvaruutu on tehty lasista. Vältä kohdistamasta siihen iskuja ja sen naarmuttamista. Jos ruutu on rikkoutunut, älä koske rikkoutuneeseen lasiin. Älä anna lasten käyttää TV:tä valvomatta. Ole varovainen irrottaessasi virtapistoketta. Pitele pistokkeesta kiinni. Älä yritä irrottaa pistoketta vetämällä sitä johdosta. Paristoja ei saa altistaa liialliselle kuumuudelle, kuten auringonpaisteelle, tulelle tai vastaavalle. Jos laitteen virrankatkaisimena käytetään virtapistoketta tai laitteen virtakytkintä, irti kytketty laite pysyy käyttövalmiina. Jos kaukosäädintä ei käytetä pitkään aikaan, poista paristot ja säilytä niitä asianmukaisesti. Käsittele vioittuneita tai vuotavia paristoja varovasti, ja pese kädet saippualla, jos ne joutuvat kosketuksiin vuotaneiden kemiallisten nesteiden kanssa. Jos kaukosäätimessä on kaksi paristoa, älä sekoita uusia ja vanhoja paristoja keskenään, sillä uusien paristojen kestoikä lyhenee. Kemiallisia nesteitä saattaa vuotaa vanhoista paristoista. On olemassa räjähdysvaara, jos paristo on vaihdettu väärin. Vaihda vain samaan tai valmistajan suosittelemaan vastaavaan tyyppiin. Hävitä käytetyt paristot valmistajan ohjeiden mukaan. Katso paikalliset kierrätys- tai jätehuoltomääräykset ja ota yhteyttä paikalliseen jätehuoltoyritykseen käytettyjen paristojen hävittämiseksi. Kaukosäätimessä saattaa olla magneetti, joten älä laita magneetille herkkiä esineitä, kuten kelloja, luottokortteja tai muistitietovälineitä kannen lähelle. Älä käytä voimaa vetäessäsi kaukosäätimen kantta auki; nivel saattaa vahingoittua. 2

3 Tekijänoikeudet Tekijänoikeudet 2011 Hannspree, Inc. Kaikki oikeudet pidätetään. Tämä ohjekirja on suojattu tekijänoikeuksin ja luovutetaan luvanvaraisesti, joka rajoittaa sen käyttöä, kopioimista ja jakelua. Tämän käsikirjan mitään osaa ei saa monistaa missään muodossa millään tavalla ilman edeltävää Hannspreen kirjallista lupaa. Tässä ohjekirjassa kuvattu TV saattaa sisältää tekijän oikeudella suojatun Hannspreen (tai muun kolmannen osapuolen) ohjelmiston. Hannspree (tai muu kolmas osapuoli) säilyttää yksinomaiset oikeudet tekijän oikeudella suojattuun ohjelmistoon, kuten oikeuden jakaa tai monistaa tekijän oikeudella suojattua ohjelmistoa. Vastaavasti, ja soveltuvan lain sallimassa määrin, mitään tässä kuvattuun tuotteeseen sisältyvää tekijän oikeudella suojattua ohjelmistoa ei saa jakaa, muuttaa, käyttää käänteistekniikkaa tai monistaa millään tavalla ilman edeltävää Hannspreen (tai kolmannen osapuolen) kirjallista lupaa. Tässä esitetyt Hannspreen logot ovat Hannspreen tavaramerkkejä. Kaikkia muita tässä mainittuja tuotenimiä, tavaramerkkejä tai logoja käytetään vain tunnistustarkoituksiin, ja ne voivat olla vastaavasti niiden omia tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Tässä kuvatun tuotteen ostamista ei katsota suostumukseksi, joko suoraan tai epäsuoraan, estää tai muuten, antaa tekijänoikeutta, patenttia, patentin hakua tai Hannspreen tavaramerkkiä koskevaa lisenssiä, lukuunottamatta normaalia, ei-yksinomaista käyttöä, joka syntyy lain käytöstä tuottetta ostettaessa. KIERRÄTYSTIETOJA Meille Hannspreessä ympäristönsuojelustrategia on hyvin tärkeä ja me uskomme vahvasti, että se auttaa meitä saavuttamaan terveellisemmän ympäristön teollisesti tuotettujen teknologisten laitteiden asianmukaisella käsittelyllä ja kierrätyksellä niiden käyttöiän päässä. Nämä laitteet sisältävät kierrätettäviä materiaaleja, jotka voidaan purkaa ja koota uudelleen upouusiksi hienoiksi laitteiksi. Toisaalta osa materiaaleista voidaan luokitella vaarallisiksi ja myrkyllisiksi aineiksi. Suosittelemme vahvasti, että otat yhteyttä tarjamiimme yhteystietoihin tämän tuotteen kierrättämiseksi. Katso lisätietoja osoitteesta WEEE-ssädösten mukaan tätä TV-vastaanotinta ei tule käsitellä Euroopassa normaalina jätteenä, kun se poistetaan käytöstä. Katso kierrätystietoja web-sivuiltamme sen käsittelyä varten. 3

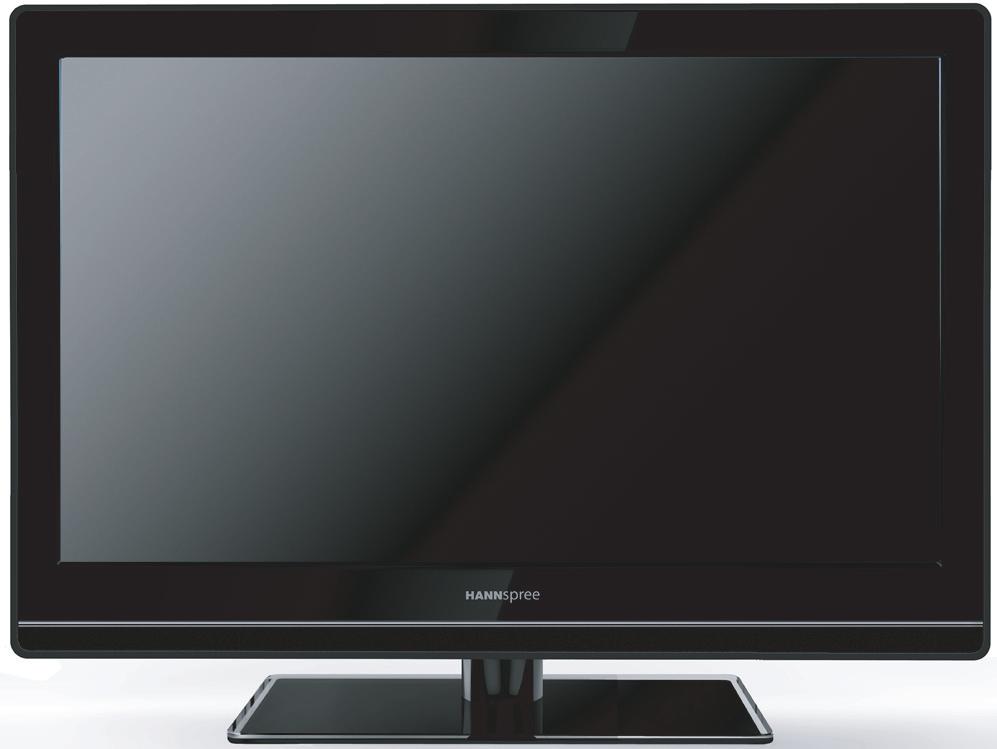

4 Huomioitavaa: LED TV on tarkoitettu vain viihdekäyttöön ja visuaaliset näyttötoiminnot on poissuljettu. Tämä laite käyttää VGA-liitintä PC:hen liittämiseksi. Päätaajuuden vaikutuksen vähentämiseksi lähdesignaalissa tulee käyttää ferriittisuojauksella varustettua VGA-näytön kaapelia. Johdanto Kiitos, kun ostit Hannspree LED TV:n. Uudessa TV:ssäsi on ylivoimainen ääni ja video rikastuttamassa elämää kehittyneellä teknologiallaan. Lue tämä ohjekirja huolellisesti ja kokonaisuudessaan ennen kuin laitat TV:n kuntoon ja käytät sitä. TV:n turvallisuuden ja oikean asennuksen sekä käytön takaamiseksi on tärkeää, että tämän ohjekirjan turvallisuus- ja käyttöohjeita noudatetaan. Tämä ohjekirja on suunniteltu avustamaan TV:n asettamisessa ja käytössä. Tämän ohjekirjan tietojen täsmällisyys on tarkistettu huolellisesti, mutta siällön oikeellisuudesta ei kuitenkaan anneta takuita. Tässä ohjekirjassa olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Soveltuvan lain sallimassa määrin Hannspree, Inc. ( Hannspree ) ei ole vastuussa suorasta, epäsuorasta, erityisestä, esimerkinomaisista, satunnaisista tai välillisistä vahingoista, jotka johtuvat tässä ohjekirjassa olevasta virheestä tai laiminlyönnistä, vaikka sellaisen vahingon mahdollisuudesta on etukäteen ilmoitettukin. Takuu ja huolto/korjaus Katso täyden takuupalvelun osalta Takuukorttia, joka kuuluu tämän TV:n toimitukseen. Huolto- ja korjaustiedot Suomi: Jos ilmenee tarvetta huoltoon, ota yhteys HANNspree Technical Service Centeriin ja viittaa takuukortin ehtoihin. Tutustu HANNspree Europe -Web-sivustoon: ja siirry osaan Huolto Korjaushuolto. Pakkausmateriaalin hävittäminen: Tarkista paikalliset lait ja direktiivit varmistaaksesi pakkausmateriaalin ympäristöystävällisen hävittämisen. Säilytä tämä käyttöopas myöhempää käyttöä varten. Puhdistus TV:n puhdistusohjeet 1 Puhdista TV säännöllisesti pehmeällä liinalla pölyn ja lian poistamiseksi. Itsepintaiset tahrat voi poista miedossa pesuaineliuoksessa kostutetulla liinalla. 2 Älä käytä pesujauheita tai hankaavia puhdistusaineita. Ne voivat vahingoittaa koteloa tai näytön pintaa. 4

5 1. Näin pääset alkuun Pakkauksen sisältö Varmista, että seuraavat osat ovat mukana laatikossa. Ota yhteys Hannspreeasiakaspalveluun välittömästi, jos jotakin puuttuu tai on vaurioitunut. User's Manual Quick Start Guide Warranty Card TV Käyttäjän käsikirja Pikaopas Takuukortti TV-teline Virtajohto SCART-sovitin Ruuvit ja tavallinen ruuvitaltta Kaukosäädin ja paristot TV:n esittely Voit katsoa DVB-T- ja DVB-C-lähetystä, kaapeli- tai digitaalisia televisiokanavia, ja liittää helposti Video-, STB- tai DVD-soittimen SCART-, komponenttti- ja HDMI-tuloportteihin (näiden porttien sijainti vaihtelee mallin mukaan). Voit käyttää TV:tä myös PC-tietokoneen näyttönä liittämällä sen VGA-portin kautta. Mukavat TV:n ohjauspainikkeet ja kätevä kaukosäädin mahdollistavat kanavien vaihtamisen, äänenvoimakkuuden säätämisen ja näyttöasetusten muuttamisen helppokäyttöisellä kuvaruutuvalikkojärjestelmällä. Sisäänrakennetut stereokaiuttimet antavat täyteläisen äänen ja audiolähtöportteihin voidaan liittää mukavasti ulkoinen äänijärjestelmä tai kulokkeet. Ominaisuudet TV-viritin: Sisäänrakennettu TV-viritin Kuvaruutunäytön (OSD) valikkojärjestelmä (analoginen, DVB-T, DVB-C) Teksti-TV (TV RF+SCART) 1,5v Audio-/videotuki: SCART-tulo VGA (PC) -tulo HDMI-tulot HDTV (Komponentti) -tulo R/L-audiotulot VGA (PC) -audiotulot 3,5 mm stereokuulokelähtö SPDIF-lähtö sivun muistilla Sisäänrakennetut stereokuulokkeet Kuvanparannusteknologia 3:2/2:2-alasveto (24P) 3D comb -suodatin Kohinanvaimennus 3D-lomittamattomuuden lisäasetukset Reunan parannus HD-Ready TV (32 ) / Full-HD TV (40 ) PVR ja ajansiirtotoiminto Huomaa: Tässä käyttöohjeessa mainitut tukilaitteet vaihtelevat eri mallien mukaan. Katso lisätietojen saamiseksi valmistajan käyttöohjetta tai TV-mallin pikakäynnistysopasta. 5

6 Jalustan asennus 1 Aseta TV:n kuvaruutu varovasti alassuin pehmustetulle liinalle suojataksesi sitä vahingoittumiselta. Asenna vain toisen henkilön avustuksella. Varmista että huomioit jalustan etu- ja takapuolen kootessasi sitä. 2 Kiinnitä jalusta, kuten kuvassa, ja kiinnitä se neljällä toimitukseen kuuluvalla ruuvilla. Kiristä ruuvit ristipääruuvitaltalla. Jalustan irrottaminen 1 Aseta TV:n kuvaruutu varovasti alassuin pehmustetulle liinalle suojataksesi sitä vahingoittumiselta. 2 Irrota ruuvit ja irrota jalusta TV-vastaanottimesta. LED TV:n asennus vaatii erityistaitoa, ja sen saa tehdä vain pätevä huoltohenkilöstö. Asiakkaiden ei tule yrittää tehdä työtä itse. Hannspree ei ota vastuuta väärästä kiinnityksestä tai kiinnityksestä, joka johtaa tapaturmaan tai vammaan. Voit kysyä ammattihuoltohenkilöstöltä valinnaisen kiinnikkeen käytöstä TV:tä seinään asennettaessa. 6

7 Seinäkiinnityssarjan asentaminen Seinäkiinnitysnimikkeet (myydään erikseen) mahdollistavat TV-vastaanottimen kiinnittämisen seinään. Katso lisätietoja seinäkiinnityksestä seinäkiinnitysnimikkeiden toimitukseen kuuluvista ohjeista. Ota yhteys pätevään teknikkoon, kun asennat seinäkiinnikkeitä. Hannspree ei ota vastuuta mistään vahingosta tuotteelle tai vammoista itsellesi tai muille, jos asennat TV-vastaanottimen itse. Mallin nimi Älä asenna seinäkiinnityssarjaa TV:n ollessa kytkettynä päälle. Se voi johtaa sähköiskusta aiheutuvaan henkilövahinkoon. VESA-yhteensopiva seinäkiinnike (LxK) Kiinnitysreikien lukumäärä Ruuvityyppi Maksimikuorma SL32UMNB 200x100 mm 4 Metrinen 4 x 12 mm 60 kg SL32FMNB 200x100 mm 4 Metrinen 4 x 12 mm 60 kg SL40UMNB 400x400 mm 4 Metrinen 6 x 12 mm 200 kg 1 Osta VESA-yhteensopiva seinäkiinnike (katso tiedot yllä olevasta taulukosta). 2 Määritä TV:lle paras paikka seinältä. 3 Kiinnitä seinäkiinnike lujasti seinään. 4 Kiinnitä TV kiinnikkeeseen käyttäen TV:n takana ja keskellä olevia 4 asennusreikää. Asennuspaikan varmistaminen Säilytä vaaditut etäisyydet laitteen ja muiden kohteiden välillä (esim. seinät) kunnollisen tuuletuksen varmistamiseksi. Tämän laiminlyönti voi johtaa tulipaloon tai muihin ongelmiin laitteessa johtuen sen kohonneesta sisälämpötilasta. Asenna laite niin, että kuvassa näytetyt vaaditut etäisyydet säilytetään. Jos käytät jalustaa tai seinäkiinnitystä, käytä ainoastaan Hannspreen toimittamia osia. Kun asennat laitteen jalustan kanssa Kun asennat laitteen seinäkiinnityksellä 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm Huomaa: Lue varsinaiset seinäkiinnikkeen ohjeet TV:n asentamiseksi kunnolla seinään. 7

8 Ohjauspaneeli SL 32 SL Nro Kuvaus Painike Toiminto 1 Ohjelman valinta 2 Äänenvoimakkuuden säätö 3 Valikko Paina ohjelmanumeron suurentamiseksi tai siirry ylöspäin edelliseen kohtaan OSD-valikossa. Kytke TV päälle painamalla valmiustilassa. Paina ohjelmanumeron pienentämiseksi tai siirry alaspäin seuraavaan kohtaan OSD-valikossa. Kytke TV päälle painamalla valmiustilassa. Paina äänenvoimakkuuden lisäämiseksi tai siirry oikealle OSD-valikossa. Paina äänenvoimakkuuden vähentämiseksi tai siirry vasemmalle OSD-valikossa. Paina kuvaruutunäytön (OSD) valikon kytkemiseksi päälle/ pois päältä. 4 OK Vahvista painamalla valinta OSD-valikossa. 5 Virta Paina kytkeäksesi TV:n päälle tai pois päältä. 6 Valoanturi ja kaukosäätimen infrapuna-anturi Käytetään ympäristön näkyvän valotason tunnistamiseen. Ottaa vastaan tulevat kaukosäätimen ohjauskomennot. 8

9 Tulo- ja lähtöliitännät Katso etukannen kuvituksesta tulojen ja lähtöjen sijainnit. Nro Kuvaus Liitin Toiminto 1 SPDIF 2 Kuulokelähtö Liitä digitaaliseen audiolähtölaitteeseen kuten kotiteatteri. Liitäntä kuulokkeisiin tai ulkoisiin kaiuttimiin sisäänrakennetulla vahvistimella. 3 CI CI SLOT Liitäntä CI-laitteeseen (CI-korttipaikka kuten CI+). 4 HDMI 1 -/HDMI 2 -/ HDMI 3 -tulo HDMI Liitäntä HDMI-laitteistosta tai HDMI-DVIsovittimen kaapelista laitteisiin, kuten DVDsoitin tai multimediasovitin. 5 USB USB Liitä USB-laitteeseen, kuten USB-flashasema tai USB-kiintolevyasema. 6 VGA (PC) -tulo Liitäntä PC:n VGA-porttiin. 7 Kaapeli/antenni Liitäntä antenniin tai kaapeli-tv:hen. 8 SCART-sovitin Liitä ulkoiseen laitteeseen, kuten Video-, STB- tai DVD-soitin, toimitukseen kuluvalla SCART-sovitinkaapelilla. 9 VGA-audiotulo Liitä PC:n linja-/audiolähtöporttiin. 10 Komponenttitulot 11 Virtaliitin Pr/Cr Pb/Cb Y R L COMPONENT AC IN Liitäntä ulkoiseen laitteeseen, kuten VCR, STB tai DVD-soitin. Liitäntä toimitukseen kuuluvaan virtajohtoon. 9

10 Kaukosäädin 1 Lähde Paina tulosignaalityypin valitsemiseksi. 2 Näppäimistö Paina valitaksesi ohjelman suoraan. Paina 0-9 ohjelmanumeron syöttämiseksi (paina 1 ja 0 ohjelmalle 10). 3 VIRRANSÄÄSTÖ Paina vaihtaaksesi dynaamista virransäästö (ECO) -taustavaloasetusta. 4 Valikko Paina siirtyäksesi päävalikkoon, palataksesi edelliseen valikkoon tai poistuaksesi valikkonäytöstä. 5 Nuolet p q Päävalikossa navigoimiseen, valikkovaihtoehtojen valitsemiseen, seuraavaan tai edelliseen valokuvaan, kappaleeseen tai videoleikkeeseen vaihtamiseen USB-tilassa. t u (*Zoomi +-) Päävalikossa navigointiin; toimintojen asettamiseen ja arvojen muuttamiseen. u-painiketta voidaan käyttää myös vastaavan alivalikon avaamiseen. * Kuvamuodon valitsemiseen. 6 Valinta Paina näyttääksesi pikavalikon: Kuvansäätö, Äänen esiasetus, Time shift, PVR, Schedule list ja USB. 7 Info Paina näyttääksesi ohjelmatiedot (jos käytettävissä) Paristojen asettaminen (Paristokoko: AAA) Äänenvoimakkuuden säätö Paina + äänenvoimakkuuden lisäämiseksi. Paina - äänenvoimakkuuden vähentämiseksi. 9 Mute (Mykistä) Paina vaihtaaksesi äänen pois päältä ja uudelleen päälle. 10 Teksti-tv-tila Paina vaihtaaksesi teksti-tv:n päälle tai pois päältä. 11 Tekstitys ATV-lähteen kanssa, jos teksti- TV-tila ei ole aktivoituna ja teksti-tv:ssä on tekstityssivu, paina näytä tekstityssivu. Paina DTV-lähteellä valitaksesi tekstityskielen, joka on käytettävissä valitulle digitaaliselle TV-ohjelmalle. 12 Virta Paina kytkeäksesi TV:n päälle tai pois päältä. 13 Opas Paina saadaksesi näyttöön kanavien tarkemmat ohjelmatiedot (vain DTV). 14 Lopeta Paina poistuaksesi valikkonäytöstä tai teksti-tv:stä. 15 OK Paina siirtyäksesi alivalikkoon tai aktivoidaksesi asetuksen; pysäyttääksesi kuvan/ poistaaksesi pysäytyksen kuvasta digitaalisessa TVtilassa. 16 Palaa Paina palataksesi edelliselle kanavalle; palataksesi USBtoiminnon edelliseen valikkoon. 17 Valitse ohjelma Paina P ohjelmanumeron suurentamiseksi. Paina P ohjelmanumeron pienentämiseksi. 18 Luettelo Kanavaluettelon näyttämiseksi. 19 TV Paina käyttääksesi perinteistä analogista TV-tilaa. 20 Väripainikkeet Paina väripainikkeita suorittaaksesi määrättyjä tehtäviä kuvaruutuvalikossa tai teksti-tv-tilasssa. Sininen (Lang): Käytettävissä olevan äänityypin valitsemiseen analogiselle TV-ohjelmalle, audiokielen valitsemiseksi valitulle digitraaliselle TV-ohjelmalle. Huomioitavaa: Käytä parhaan tuloksen saamiseksi kaukosäädintä oikean etäisyyden sisäpuolella TV:n edestä katsottuna. Älä ylitä 30 asteen kulmaa osoittaessasi TV:tä kohti. Toimintaetäisyys saattaa lyhentyä silloin, kun signaalianturiin kohdistuu voimakas suora valo. Tähtää kaukosäätimen lähettimellä signaalianturiin ja varmista, että välissä ei ole esteitä. 10

11 2. TV:n ottaminen käyttöön Virtaliitäntä 1 Liitä virtajohto TV:n takaosassa olevaan AC IN -tuloliitäntään. 2 Liitä virtajohdon pistoke virtapistorasiaan. Takaosan liitännät Katso laiteliitäntöjen ohjeet seuraavasta kuvasta ja taulukosta. Liittämisjärjestys HDMI on paras tapa liittää laite. Jos sitä ei ole käytettävissä, siirry alaspäin luettelossa löytääksesi liitännän, joka on käytettävissä kullekin laitteelle. 1 HDMI 2 Komponentti * Tyypillinen asettelu SPDIF CI SLOT HDMI 1 HDMI 2 HDMI 3 Pb/Cb 3 SCART Y COMPONENT Pr/Cr R L VGA AUDIO SCART DTV/TV ADAPTER CABLE/ANTENNA VGA USB 1 HDMI 2 Komponentti HDMI 1 HDMI 2 HDMI Pr/Cr Pb/Cb Y R L VGA AUDIO COMPONENT S AD HDMI 3 USB Käytä HDMI:tä ulkoisten laitteiden liittämiseen, kun käytettävissä. Jos ei käytettävissä, käytä Komponenttia. Käytä KOMPONENTTIA AV-laitteisiin liittämiseen. Pr/Cr Pb/Cb Y R L 3 SCART Y R L VGA AUDIO PONENT SCART ADAPTER DTV CABLE/A Antenni/Kaapeli Käytä tätä liitäntää, kun on liitettävä suoraan antenni- tai kaapelijärjestelmään kaapelirasian käytön asemesta. SCART Liitä laite toimitukseen kuuluvalla SCARTsovitinkaapelilla AV-laitteisiin, joissa on SCARTliitäntä. L VGA AUDIO Antenni SCART ADAPTER RF-koaksiaalijohto (75 Ω) DTV/TV CABLE/ANTENNA Tai Or VGA Varo taivuttamasta kuparijohtoa. Kaapeli- TV 11

12 TV:n käyttö TV:n kytkeminen päälle ja pois 1 Kytke TV päälle painamalla ohjauspaneelin tai kaukosäätimen -painiketta. 2 Paina uudelleen -painiketta. Virran LED-merkkivalo muuttuu punaiseksi ilmaisten, että TV on pois päältä. Ohjatun asetuksen käyttö Ohjattu asetus tulee näkyviin näyttöön, kun käynnistät LED TV:n ensimmäistä kertaa. Huomaa: Selaa valikkoa painamalla kaukosäätimen p/q-painiketta. Vahvista valinta painamalla OK-painiketta. 1 Ohjattu asetus tulee näkyviin ja opastaa läpi ensimmäisen asetuksen. Aloita painamalla OK-painiketta. 2 Valitse kuvaruutunäyttövalikon (OSD) kieli. Alkuasetukset Tervetuloa Alkuasetukset Kieli Valitse kieli: Tervetuloa ensimmäisen käyttökerran asennusohj elmaan. Aloita ohjelma näppäimellä [OK]. Dansk Nederlands Suomi Français Takaisin Valitse Seuraava Exit Poistu 3 Valitse maa. 4 Valitse viritintila. Alkuasetukset Maa Alkuasetukset Tuner Mode Valitse maa: Saksa Tanska Valitse viritystila: Air Kaapeli Espanja Suomi Ranska Takaisin Valitse Seuraava Exit Poistu Takaisin Valitse Seuraava Exit Poistu 5 Valitse Hae ja aloita kanavahaku painamalla OK-painiketta. Alkuasetukset Kanavahaku 6 Kanavahaun suorittaminen saattaa kestää jonkin aikaa. Alkuasetukset Kanavahaku Yhdistä ensin laitteeseen antenni/kaapeli. Aloitetaanko kanavahaku nyt? Josjätät kohdan väliin, kanavat voidaan hakea valikon kautta. Hae Ohita haku Kanavahaku voi kestää hetken. Tila: Haku käynnissä... Analogiset kanavat: 0 Digitaaliset kanavat: 0 8% Takaisin Valitse Seuraava Exit Poistu Exit Peruuta 12

13 7 Kun automaattinen haku on lopussa, valitse sijaintisi. 8 Paina OK, kun Alkuasetukset ovat valmiit. Alkuasetukset Sijainti Alkuasetukset Valmis Valitse kohde: Koti Liike Onneksi olkoon. Ensimmäisen käyttökerran asennus on suoritettu. Poistu asennusohj elmasta näppäimellä [ENTER]. Takaisin Valitse Seuraava Exit Poistu Takaisin Huomaa: Koti-tilassa TV kytkeytyy pois päältä automaattisesti, jos mitään toimintoa ei käytetä neljään tuntiin. Sisältölähteen valinta Voit katsoa kaapeli-tv tai antenni-tv-lähetyksiä, toistaa DVD-levyjä tai liittää tietokoneeseen. Lähdesignaalin valitseminen: Paina kaukosäätimen Source -painiketta. Tulolähdevalikko tulee näkyviin. Korosta haluttu lähde painamalla p/q-painiketta ja vahvista valinta painamalla OK-painiketta. Lähde TV CMP AV VGA HDMI1 HDMI2 HDMI3 Ei merkkiä Ei merkkiä Ei merkkiä Ei merkkiä Ei merkkiä Ei merkkiä Automaattisen kanavahaun suorittaminen Ennen kuin TV:tä voi käyttää ohjelmien katseluun, on ensin aktivoitava kanavahaku. 1 Paina ohjauspaneelin MENU-painiketta tai kaukosäätimen Menu-painiketta siirtyäksesi TV-valikkoon. 2 ValitseTuner mode. 3 Valitse Kanavat > Kanavien haku. 4 Valitse Maa ja paina OK. 5 Valitse signaalityyppi. 6 Käynnistä kanavahaku painamalla kaukosäätimen OK/u -painiketta. Kanavien valinta Suurenna/pienennä kanavanumeroa painamalla kaukosäätimen tai ohjauspaneelin P - tai P -painiketta. Paina kaukosäätimen numeronäppäimiä. 13

14 Äänenvoimakkuuden säätö 1 Lisää äänenvoimakkuutta painamalla ohjauspaneelin VOL + -painiketta tai kaukosäätimen + -painiketta. 2 Vähennä äänenvoimakkuutta painamalla ohjauspaneelin VOL - -painiketta tai kaukosäätimen - -painiketta. 3 Paina Mute äänen poistamiseksi ja paina Mute-painiketta uudelleen tai paina VOL + tai + alkuperäisen äänenvoimakkuuden palauttamiseksi. Suosikkikanavien asettaminen 1 Paina LIST-painiketta. 2 Paina keltaista painiketta tai valitse Channel List. Paina p/q valitaksesi suosikkiluettelon, johon haluat asettaa suosikkikanavasi. Siirry sitten valittuun luetteloon painamalla OKpainiketta. 3 Voit alkaa muokata suosikkiluetteloasi painamalla sinistä painiketta. Paina p/q-painiketta vierittääksesi kanavaluetteloa ja valitse se painamalla OK-painiketta. Toista sama asettaaksesi muut suosikkikanavat. 4 Lopeta painamalla LIST/Exit. Dynaam. ECO-taustavalon säätäminen 1 Tuo päävalikko näkyviin painamalla kaukosäätimen Menu-painiketta. 2 Valitse Kuva > Dynaam. ECO-taustavalo. 3 Valitse haluttu asetus painamalla t/u-painiketta. Tällöin Kuva-valikon Kuvansäätö-valinta asetetaan kohdassa Oma synkronisesti. 4 Sulje valikko painamalla Exit-painiketta. PAP-toiminnon käyttö Kohdistusikkunan sijainnin ilmaisin 1 Tuo päävalikko näkyviin painamalla kaukosäätimen Menu-painiketta. 2 Valitse Asetus > PAP ja paina OK/u-painiketta siirtyäksesi sen alivalikkoon. 3 Aktivoi PAP-toiminto painamalla t/upainiketta valitaksesi tilan Päällä. 4 Paina t/u-painiketta asettaaksesi TV-ikkunan sijainnin. 5 Vaihda tarkennusikkunaa painamalla t/upainiketta. 6 Kun tarkennus on TV-ikkunassa, numeropainikkeet ja P /P toimivat TV:ssä. Kun kohdistus on muissa ikkunoissa, P /P -painikkeilla voi muuttaa käytettävissä olevia laajennuslähteitä. 14

15 Tuloasetusten mukauttaminen 1 Tuo päävalikko näkyviin painamalla kaukosäätimen Menu-painiketta. 2 Valitse TV > Syöttöasetukset ja paina OK/u-painiketta siirtyäksesi sen alivalikkoon. 3 Paina p/q-painiketta valitaksesi liitännän, johon laitteesi on liitetty. 4 Paina t/u-painiketta valitaksesi laitetyypin, joka on liitetty tähän liitäntään. 5 Paina Menu palataksesi TV-valikkoon. Huomaa: Kun olet määrittänyt yllä olevan asetuksen, valittu lähteen nimi näytetään lähdeluettelossa valitun nimen jälkeen. Sijainnin muuttaminen 1 Tuo päävalikko näkyviin painamalla kaukosäätimen Menu-painiketta. 2 Valitse Asetus > Sijainti. 3 Vaitse sijaintisi painamalla t/u-painiketta (Liike tai Koti). 4 Sulje valikko painamalla Exit-painiketta. Tehtaan oletusasetusten palauttaminen 1 Tuo päävalikko näkyviin painamalla kaukosäätimen Menu-painiketta. 2 Valitse TV > Resetointi ja paina OK/u-painiketta siirtyäksesi sen alivalikkoon. 3 Anna salasana numeronäppäimillä. 4 Paina / valitaksesi OK-painikkeen ja vahvista valinta painamalla OK-painiketta. 5 Ensimmäinen asetus -valikko tulee näkyviin. Noudata näytön ohjeita. Huomaa: Oletussalasana on

16 3. Kuvaruutunäytön (OSD) asetusten säätö Kuvaruutunäytttö (OSD) -valikkojärjestelmä tarjoaa nopean ja yksinkertainen menetelmän TV-asetusten säätämiseen. OSD-valikkoon pääsee helposti kaukosäätimen painikkeilla. Ennen kuin mennään kuhunkin OSD-valintaan yksityiskohtaisemmin tutustutaan OSDjärjestelmän sijaintipaikkaan: Päävalikot: Näyttää päävalikot. Kuva Kuva Ääni TV Setup Lapsilukko Kuvansäätö Oma Kirkkaus Kontrasti Värikylläisyys Terävyys OK Enter Dynaam. ECO-taustavalo Automaattinen Select Värilämpö Viileä Menu Exit Näyttötila 16:9 format Exit Exit Autom. formaatti Päällä Ohjeet: Pikaohjeet asetusten säätämiseksi. Säädettävissä olevat valinnat: Näyttää säädettävissä olevien vaihtoehtojen asetuksen/arvon. Toiminto TV:n ohjauspaneeli Kaukosäädin OSD-valikko MENU Menu Ylös P Nuoli p Alas P Nuoli q Valitse/ Lisää VOL + Nuoli u Valitse/ Vähennä VOL - Nuoli t Palaa MENU Menu 16

17 Kuvaruutuvalikkojen valinta Noudata ohjeita, jotka on annettu OSD-toimintovalikon vasemmalla puolella. Vieritä valikoissa painamalla ohjauspaneelin P /P -painiketta tai p/qnuolinäppäimiä. Valitse vastaava alivalikko painamalla ohjauspaneelin VOL + -painiketta tai u- nuolinäppäintä. Säädä haluttua asetusta painamalla ohjauspaneelin VOL +/VOL - -painiketta tai t/unuolinäppäimiä. Poistu kuvaruutuvalikosta painamalla toistuvasti ohjauspaneelin MENU- tai Exit-painiketta. Kuva Valinta Kuvaus Kuvansäätö Valitse esiasetusnäkymävalinta, joka on optimoitu eri katsomisolosuhteille (ECO/Vivid/Elokuva/Oma/Elokuva). Kirkkaus Säädä signaalin perustaso kuvassa (0 100). Kontrasti Säädä videosignaalin gradientti (0 100). Värikylläisyys Säädä värien intensiteettiä (0 100). Sävy Säädä näytön punaisia, vihreitä ja sinisiä värejä (-32 32). (näkyvissä vain NTSCjärjestelmässä) Terävyys Säädä näytön terävyyttä tai pehmeyttä (0 7). Dynaam. ECO-taustavalo Värilämpö Näyttötila Valitse Dynaam. ECO-taustavaloasetus (Automaattinen/Matala/Keski/Korkea). Valitse näytön värilämpötila (Normaali/Lämmin/Viileä). Valitse näytön kuvasuhde (Cinerama / 14:9 Zoomi / 16:9 Zoomi / 16:9 Zoomi ylös / 16:9 format / 4:3 format / Leveä Zoomi / Zoomi 2 / Leveä Zoomi 2 / Loitonnus-zoomi). Cinerama 14:9 Zoomi 16:9 Zoomi 16:9 Zoomi ylös 16:9 format 4:3 format Leveä Zoomi Zoomi 2 17

18 Näyttötila Leveä Zoomi 2 Loitonnuszoomi Autom. formaatti Ota kuvasuhdevalinta käyttöön/pois käytöstä automaattisesti (Päälle/Pois päältä). Kuvan lisäaset. DNR Pienennä kohinan tasoa (Korkea/Pois päältä/matala). Valoanturi Ota valoanturi käyttöön/pois käytöstä tunnistaaksesi ympäristön näkyvän valon nykyisen tason (Päälle/Pois päältä). VGA (näkyvissä vain VGAlähteellä) X-contrasti Autom. säätö (Synkronoi näyttö automaattisesti). H-asento Säätää kuvan sijaintia vasemmalle ja oikealle (0 100). V-asento Säätää kuvan sijaintia ylös ja alas (0 100). Vaiheistus Säädä vähentääksesi vaakasuuntaista kohinaa (0 31). Kellotus Säädä vähentääksesi pystysuuntaista kohinaa (0 255). Ota X-contrastitoiminto käyttön/pois käytöstä (Automaattinen taustavalon ohjaustoiminto, joka perustuu tulokuvion keskimääräiseen luminanssiin (Päälle/Pois päältä). * Kun X-contrasti asetetaan päälle, dynaaminen ECOtaustavalo ja valontunnistustoiminto menevät pois päältä. Huomaa: Käytettävissä olevat OSD:n vaihtoehdot saattavat vaihdella tulosignaalilähteen mukaan. Ääni Valinta Äänen esiasetus Kanavatasapaino Kuvaus Valitse eri soundeille optimoitu esiasetettu audiovalinta (Rock/Pop/Live/Tanssi/Tekno/Klassinen/Soft/Oma/Pois päältä). Säädä äänitasapaino vasemman ja oikean kaiuttimen välillä (-50 50). Ääniviive Säädä audioviiveasetus millisekunneissa (0 1000). * Tämä toiminto on käytettävissä vain digikanavilla. Laajastereo Autom. äänen säätö Äänikanava Tyyppi Ota laajastereo-ominaisuus käyttöön/pois käytöstä (Päälle/ Pois päältä). Valitse äänenvoimakkuuden säätämiseksi automaattisesti. * Tämä valinta on näkyvissä vain, kun tulolähde on TV. Valitse äänikanava-asetus (Stereo/Dual1/Dual2/Mono). Valitse äänityyppitila (Normaali/Huononäköiset). 18

19 Huononäköiset (käytettävissä vain, kun Tyyppi-asetus on Huononäköiset) Kaiutin Kuulokkeet Äänenvoimakkuus Kytke kaiutin päälle tai pois päältä (Päälle/Pois päältä). Kytke kuulokkeet päälle tai pois (Päälle/Pois päältä). Säädä äänenvoimakkuuden tasoa (0 100). Huomaa: Käytettävissä olevat OSD:n vaihtoehdot saattavat vaihdella tulosignaalilähteen mukaan. TV Valinta Kuvaus Kieli Näyttövalik. kieli Aseta kuvaruutuvalikon kieli. Ensisijainen audiokieli Aseta audiokieli. Toinen valittu Aseta toinen audiokieli. audiokieli Maa Valitse maa (Iso-Britannia/Italia/Luxemburg/Alankomaat/Norja/Ruotsi/ Kroatia/Unkari/Irlanti/Puola/Portugali/Romania/Serbia/ Slovakia/Slovenia/Turkki/Eesti/Bulgaria/Kreikka/Venäjä/ Australia/Uusi-Seelanti/Ukraina/Latvia/Liettua/Itävalta/Belgia/ Sveitsi/Tšekin tasavalta/saksa/tanska/espanja/suomi/ Ranska). Tuner mode Air/Kaapeli Valitse viritintilatyyppi Kanavat Kanavien haku Suorita kanavahaku automaattisesti valitun viritintilan perusteella. Päivitä haku Päivitä kanavahaku automaattisesti, jos vastaanotat TV-kanavia antennilla. * vain antenni -tila An. kanavien haku Suorita analogisten kanavien haku manuaalisesti. Antenni manuaal. Selaus Kaapeli - manuaalinen asennus Päivitä kanavahaku automaattisesti, jos vastaanotat TV-kanavia antennilla. * vain antenni -tila Suorita kanavahaku manuaalisesti, jos vastaanotat TV-kanavia kaapelilla. * vain Kaapeli-tilassa Nollaa kaikki haetut kanavat. Clean Channel List Järjestelijä Kanavan ohit. Ohita valitun TV-kanavan katselu. Kanavien lajittelu Lajittele TV-kanavaluettelo. Kanavien muokkaus Muokkaa TV-kanavaluetteloa. 19

20 Syöttöasetukset CMP-nimi AV-nimi Aseta laitteen nimi (Ei merkkiä/dvd/blu-ray/hdd/ DVDR/HD nauh./peli/vcr/pc/ Digitaalinen STB/HD dig STB/ Kamera/Nauhoitin/Muu). Kanavien dekoodaus Diagnostiikka Ajansiirto Resetointi AV-videotulo Valitse AV-tulotyyppi (Automaattinen/S-VIDEO/RGB/ CVBS). VGA-nimi Aseta laitteen nimi HDMI1-nimi (Ei merkkiä/dvd/blu-ray/hdd/ DVDR/HD nauh./peli/vcr/pc/ HDMI2-nimi Digitaalinen STB/HD dig STB/ HDMI3-nimi Kamera/Nauhoitin/Muu). Dekoodaa analogiset kanavat. Näytä TV:n diagnostiikkatiedot. * Käytettävissä vain digitaalisilla kanavilla. Ota ajansiirto -ominaisuus käyttöön/pois käytöstä (Päälle/ Pois päältä). Resetoi kaikki LED TV:n toimintojen asetukset tehtaan oletusasetuksiksi (OK/Peruuta). * Palauttaa kaikki asetukset tehtaan oletusasetuksiin, mukaan lukien Kuva-, Ääni-, Salasana-, Maa-, Kieli- ja TVohjelma-asetus. Huomaa: Käytettävissä olevat OSD:n vaihtoehdot saattavat vaihdella tulosignaalilähteen mukaan. Setup Valinta Kuvaus PAP PAP Ota PAP-ominaisuus käyttöön/pois käytöstä (Päälle/Pois päältä). TV-asema (käytettävissä vain, kun PAP-asetus on Päällä) Aseta TV-ikkuna-asema (Vasen/Oikea). Tekstitys Tekstitys Ota tekstitys käyttöön/pois käytöstä (Päälle/Pois päältä). Digit. tekstityksen kieli Digit. tekstityksen kieli 2. Aseta digitaalisen lähetyksen tekstityskieli (Baski/Bulgaria/Katalaani/Kroatia/ Tšekki/Tanska/Hollanti/Englanti/ Suomi/Ranska/Gaelin Kieli/Galitsia/ Saksa/Kreikka/Unkari/Islanti/Iirin kieli/italia/norja/puola/portugali/ Romania/Venäjä/Saamen Kieli/ Serbia/Slovakin Kieli/Sloveeni/ Espanja/Ruotsi/Turkki/Kymrin Kieli). 20

21 Tekstitys Tekstitystyyppi Valitse tekstitystyyppitila (Normaali/ Huonokuuloisten tekstitys). Dekoodaa sivun kieltä Aseta tekstitysnäytön tekstityssivun dekoodauskieli (Arabia/ Valko-Venäjä/Länsi-Eurooppa/Itä-Eurooppa/Venäjä/Venäjä-2/ Kreikka/Turkki/Arabia/Heprea/Farsi). Dig. teksti-tv:n kieli Aseta digitaalisen lähetyksen tekstityskieli (baski/bulgaria/ katalaani/kroatia/tšekki/tanska/hollanti/englanti/suomi/ranska/ gaelin kieli/galitsia/saksa/kreikka/unkari/islanti/iirin kieli/italia/ norja/puola/portugali/romania/venäjä/saamen kieli/serbia/ slovakin kieli/sloveeni/espanja/ruotsi/turkki/kymrin kieli). SPDIF Valitse SPDIF-tila (PCM/Pois päältä/dolby D). SPDIF-viive (käytettävissä vain, kun SPDIF-asetus on PCM) T-Link Yleinen käyttöjärj (CIkorttipaikka kuten CI+) Sijainti Ohjelmistopäivitys Säädä SPDIF-viiveaika äänen synkronoimiseksi kuvan kanssa (0 1000). TV-vastaanottimen HDMI-liitäntöihin liitettyjen CEC-laitteiden hakemiseen ja yhden kosketuksen toiston ja valmiustilan käyttöön ottoon CEC-laitteiden välillä (Päälle/Pois päältä). CI-palveluiden käyttöön. * Tämä valikkovaihtoehto on käytettävissä vain, jos CI-moduuli on asennettu ja aktivoitu oikein. Digi-TVpalveluoperaattori tarjoaa näyttösovellukset ja sisällön. Aseta nykyinen sijainti (Koti/Liike). Mahdollistaa uusimman ohjelmistoversion asentamisen, jos käytettävissä. Ajastin Aikavyöhyke Aseta aikavyöhyke (Ohjelman lähettäjä/gmt +0:00/ GMT +1:00//GMT +2:00/GMT +3:00/ GMT +3:30/GMT +4:00/GMT +4:30/ GMT +5:00/GMT +5:30/GMT +5:45/ GMT +6:00/GMT +6:30/GMT +7:00/ GMT +8:00/GMT +9:00/GMT +9:30/ GMT +10:00/GMT +11:00/GMT +12:00/GMT +12:45/GMT +13:00/ GMT -12:00/GMT -11:00/GMT -10:00/GMT -9:00/GMT -8:00/GMT -7:00/GMT -6:00/GMT -5:00/GMT -4:00/GMT -3:30/GMT -3:00/GMT -2:00/GMT -1:00). 21

22 Ajastin Aika Aseta aika-asetukset. --Autom. synkronointi (Päälle/Pois päältä) -- Käynnistä-ajastin (Pois päältä/ Päivittäin/Kerran) -- Käynnistä kanava ( käytettävissä vain, kun käynnistysjaksi on asetettu Päivittäin/Kerran) -- Sammuta-ajastin (Pois päältä/ Päivittäin/Kerran) Uniajastus Aseta ajastin kytkemään TV pois päältä esiasetettuna aikana (Pois päältä/10 min/20 min/30 min/40 min/50 min/60 min/90 min/120 min). Lapsilukko Valinta Kanavalukko Kuvaus Estä kanavat, joita et halua katsoa, tai joita et halua antaa lasten katsoa. Ohjelman esto Ikäraja Estä lapsia katsomasta tiettyjä TV-ohjelmia asetettujen ikärajojen mukaan (Ei mitään/4 18). Syötön esto Valitse tulolähde, jonka haluat estää (TV/CMP/AV/VGA/ HDMI1/HDMI2/HDMI3). Takapaneelin lukitus Ota etupaneelin lukitusominaisuus käyttöön/pois käytöstä (Päälle/Pois päältä). Lukituksen asennus Ota Lukituksen asennus käyttöön/pois käytöstä (Päälle/Pois päältä). Maksimi voimakkuus Aseta maksimiäänenvoimakkuus (0 100). Vaihda salasana Uusi salasana Aseta uusi salasana. Vahvista salasana Vahvista uusi salasana antamalla se uudelleen. Clean All Resetoi kaikki kanavavalvonta-asetukset tehtaan oletusasetuksiksi (OK/Peruuta). Huomaa: Oletussalasana on Kanavan esto on mahdollista vain TV-tilassa. 22

23 Mediakeskusvalikko Tämä TV-vastaanotin on varustettu USB-liitännällä, joka mahdollistaa USB-tallennuslaitteelle tallennettujen valokuvien katselun, musiikin kuuntelun ja videoiden toistamisen. HDMI 2 HDMI 3 USB USB Laite USB 2.0 -laite Tiedostomuoto Tiedostojärjestelmä FAT/FAT 32 Valokuvatiedostomuoto Musiikkiformaatti Videotiedostoformaatti USB-muisti, USB-kortinlukija JPEG (*.JPG) MPEG1 (*.MP3) Bittinopeus: 32k, 64k, 96k, 128k, 196k, 256k, 320kbps Näytteenottotaajuus: 32k, 44,1k, 48kHz MPEG1/2 (*.AVI, *.MPG, *.MPEG, *.TS) MPEG4 (*.AVI, *.MP4) H.264 (*.AVI, *.MP4,*.TS) Liitä USB-laite TV-vastaanottimen USBliitäntään. Kun USB-laite on tunnistettu, se siirtyy suoraan Media Center. Media Center Photo Musiikki Video Valitse OK Vahvista Exit Poistu Valokuvien katselu 1 Valitse Media Center > Photo ja paina sitten OK-painiketta siirtyäksesi päätiedostosisältöselaimeen. 2 Valitse päätiedostosisältöselaimessa p/q/t/u-painikkeilla valokuva tai sisäinen tiedostokansio. Valitse sisäinen tiedostokansio ja siirry alitiedostosisältöselaimeen painamalla OKpainiketta. Paina Menu näyttääksesi valokuvavalikon kansiotilassa. --Lajittele: Lajittele kansiot ja valokuvat päivämäärän tai nimen perusteella. --Muokkaus: Kopioi, liitä tai poista valittu valokuva. --Jäsennin: Valitse Rekursiivinen näyttääksesi valokuvat kaikista alitiedostokansioista. 3 Valitse valokuva, paina OK katsoaksesi kuvia täydessä näytössä, jolloin diaesitys alkaa valitusta valokuvasta. 23

24 Paina Menu näyttääksesi valokuvavalikon selaintilassa. Voit toistaa, kekeyttää tai kiertää valokuvaa ja asettaa muita asiaan likittyviä diaesitysasetuksia. 4 Keskeytä diaesitys painamalla OK-painiketta. Paina p/q-painiketta katsoaksesi edellisen tai seuraavan valokuvan. Musiikin toisto 1 Valitse Media Center > Musiikki ja paina sitten OK-painiketta siirtyäksesi päätiedostosisältöselaimeen. 2 Valitse päätiedostosisältöselaimessa p/q/t/u-painikkeilla kappale tai sisäinen tiedostokansio. Valitse sisäinen tiedostokansio ja siirry alitiedostosisältöselaimeen painamalla OKpainiketta. Paina Menu näyttääksesi musiikkivalikon kansiotilassa. --Lajittele: Lajittele kansiot ja kappaleet nimen, tyylilajin, artistin tai albumin perusteella. --Muokkaus: Kopioi, liitä tai poista valittu kappale. --Jäsennin: Valitse Rekursiivinen näyttääksesi kappaleet kaikista alitiedostokansioista. 3 Valitse kappale ja toista se painamalla OK-painiketta, jolloin automaattinen toisto alkaa valitusta kappaleesta. Paina Menu näyttääksesi musiikkivalikon selaintilassa. Voit toistaa tai keskeyttää kappaleen, valita eri tpoistotilan ja asettaa muita asiaan liittyviä toistoasetuksia. 4 Paina kaukosäätimen asiaankuuluvia painikkeita suorittaaksesi käytettävissä olevia toimintoja, jotka näkyvät toimintopalkissa TV:n kuvaruudun alareunassa. Vidoiden katsominen 1 Valitse Media Center > Video ja paina sitten OK-painiketta siirtyäksesi päätiedostosisältöselaimeen. 2 Valitse päätiedostosisältöselaimessa p/q/t/u-painikkeilla video tai sisäinen tiedostokansio. Valitse sisäinen tiedostokansio ja siirry alitiedostosisältöselaimeen painamalla OKpainiketta. Paina Menu näyttääksesi videovalikon kansiotilassa. --Lajittele: Lajittele kansiot ja videoleikkeet tyypin, päivämäärän tai nimen perusteella. --Muokkaus: Kopioi, liitä tai poista valittu videoleike. --Jäsennin: Valitse Rekursiivinen näyttääksesi videoleikkeet kaikista alitiedostokansioista. 3 Valitse videoleike ja toista se painamalla OK-painiketta, jolloin automaattinen toisto alkaa valitusta videoleikkeestä. Paina Menu näyttääksesi videovalikon selaintilassa. Voit toistaa tai keskeyttää videoleikkeen, valita eri toistotilan ja asettaa muita asiaan liittyviä toistoasetuksia. 4 Paina kaukosäätimen asiaankuuluvia painikkeita suorittaaksesi käytettävissä olevia toimintoja, jotka näkyvät toimintopalkissa TV:n kuvaruudun alareunassa. 24

25 Ajansiirtotoiminto Mahdollistaa TV-ohjelman tallentamisen niin, ettet menetä suosikkiosaasi vaikka joutuisit välillä käymään muualla. Ennen kuin käytät tätä toimintoa, liitä ensin USB-laite TVvastaanottimeen. Ensimmäisellä kerralla sinun on tehtävä USB-laitteelle levyn asetus. 1 Paina kaukosäätimen Menu -painiketta ja valitse TV > Ajansiirto. 2 Valitse t/u-painikkeilla Päälle kytkeäksesi ajansiirtotoiminnon päälle ja sulje valikko painamalla Exit -painiketta. 3 Paina kaukosäätimen Option-painiketta ja valitse Ajansiirto ja Pikakäyttö vahvista valinta painamalla OK-painiketta. Kuvansäätö 4 Suorita asetus loppuun näytön ohjeita noudattaen. Äänen esiasetus Ajansiirto 5 Kun levyn asetus on valmis, paina Option-painiketta ja valitse PVR Ajansiirto. Schedule List USB 6 Paina OK-painiketta tuodaksesi ajansiirtovalikon näkyviin. n Paina punaista painiketta tauottaaksesi kuvan ja aloittaaksesi ajansiirron. n Toista tallennettu osa painamalla punaista painiketta. n Kun ajansiirtovalikko poistuu näkyvistä ja vain ajansiirron ajoitus näkyy näytössä, saat ajansiirtovalikon näkyviin painamalla punaista painiketta tai OK-painiketta. n Paina vihreää painiketta kelataksesi taaksepäin tai keltaista kelataksesi eteenpäin. n Voit poistua ajansiirtotoiminnosta painamalla sinistä painiketta. Huomioitavaa: Ennen kuin liität USB-laitteen TV-vastaanottimeen, varmista, että olet varmuuskopioinut laitteen tiedot välttääksesi mahdollisen poikkeavan toiminnan aiheuttaman tärkeiden tietojen menetyksen. On suositeltavaa käyttää USB-laitetta, jonka vapaa tallennustila on suurempi kuin 1 Gt ja levynopeus nopeampi kuin 5,0 M/s Mitä suurempi tiedostokoko ajansiirrolle on varattu, sen pitempään voit tallentaa ohjelmaa. Jos vaihdat kanavaa ajansiirron aikana, esiin tulee viesti, jossa voi valita Kyllä tai Ei. Voit valita Kyllä lopettaaksesi ajansiirtotoiminnon ja vaihtaaksesi kanavaa. 25

26 PVR (Personal Video Record) Tällä toiminnolla voit tallentaa suosikki-tv-ohjelmasi USB-laitteelle. 1 Liitä USB-laite TV-vastaanottimen USB-liitäntään. 2 Paina kaukosäätimen Option-painiketta ja valitse Pikakäyttö > PVR. 3 Vahvista valinta painamalla OK/u-painiketta. 4 Käynnistä tallennus painamalla punaista painiketta. PVR-minipaneeli tulee näkyviin näytölle ilmaisemaan tallennuksen edistymistä. Voit säätää tallennuksen kestoa p/q/t/u-painikkeilla. Pikakäyttö Kuvansäätö Äänen esiasetus Ajansiirto Voit pysäyttää tallennuksen manuaalisesti painamalla vihreää painiketta. Muuten tallennus pysähtyy automaattisesti, kun tallennuksen kesto on lopussa. Tallennettu tiedosto tallennetaan PVR-kansioon sijaintiin Media Center > Video > pvr. 5 Katsoaksesi tallennettua ohjelmaa, poistu ensin PVR-tilasta ja vaihda USB-tilaan. Siirry kohtaan Media Center > Video ja valitse haluttu tallennettu tidosto PVR-kansiosta. Toista tiedosto painamalla OK-painiketta. PVR Schedule List USB Huomioitavaa: Käytettäessä CI+-korttia, tämä toiminto ei ole käytössä. Tämä toiminto on käytettävissä vain digikanavilla. Tämä toiminto tukee vain FAT32-muotoa olevia USB-laitteita. Ennen kuin liität USB-laitteen TV-vastaanottimeen, varmista, että olet varmuuskopioinut laitteen tiedot välttääksesi mahdollisen poikkeavan toiminnan aiheuttaman tietojen menetyksen. Mitä suurempi USB-laitteen tallennuskoko, sen pitempään voi tallentaa ohjelmia. Jos haluat vaihtaa kanavaa tai signaalilähdettä tallennuksen aikana, sinulta kysytään haluatko pysäyttää tallennuksen. Valitse OK, jos haluat tallentaa nauhoitetut tiedot. Vaihda sen jälkeen uudelle kanavalle tai signaalilähteelle. TV-vastaanotin ei voi toistaa tiedostoja normaalisti, jos tiedostoparametrit ylittävät järjestelmän rajoitukset, jos tiedostomuoto ei ole tuettu, jos tiedosto on vahingoittunut tai jos tiedostoa ei voi dekoodata. Älä irrota USB-laitetta, kun järjestelmä nauhoittaa tietoja tai lukee tiedostoa. Tämä voi aiheuttaa järjestelmän tai laitteen toimintahäiriön. 26

27 4. Tilanne Vianetsintä Ei kuvaa eikä ääntä. Ei kuvaa tai huono kuva, ääni on OK. Kuva ei ole värillinen. Kuva on OK, ei ääntä. Toisessa kaiuttimessa ei ole ääntä. Joitakin TV-kanavia ei voi vastaanottaa kaapeli-tv:ssä. Haluan asettaa TV-asetukset uudelleen. Valikkoja ei voi käyttää. Kuvaruudun kuva kääntyy ympäri. Ratkaisu Liitä virtajohto kunnolla. Tarkista, palaako virran LED-merkkivalo. Paina ohjauspaneelin tai kaukosäätimen -painiketta. Paina kaukosäätimen Source -painiketta valitaksesi liitetyt videolähteet. Vaihda muille TV-kanaville painamalla kaukosäätimen tai ohjauspaneelin P - tai P -painiketta. Varmista, että kaikki kaapelit on liitetty oikein. Tarkista antenni- ja kaapeliliitännät. Säädä Kirkkaus Kuva-valikossa. Kokeile Kuvansäätö-toimintoa Kuvat-valikossa. Varmista, että lähdelaite toimii oikein. Varmista, että audiokaapeli on liitetty kunnolla. Käännä mykistys pois päältä. Paina ohjauspaneelin VOL + -painiketta tai kaukosäätimen + -painiketta. Säädä Kanavatasapaino Ääni-valikossa. Kokeile Kanavien haku-toimintoa TV-valikossa. Käytä TV-valikon Resetointi-toimintoa. Jos OSD-kohteet ovat väriltään harmaat, järjestelmä on tilassa, jossa kyseiset asetukset eivät ole käytettävissä. Varmista, että videosignaalikaapeli on liitetty oikein. Siirrä antenni kauemmas teistä tai häriölähteistä. Näytössä näkyy "lumisadetta". Tarkista antenni- ja videosignaalijohdon liitännät. Säädä terävyysasetusta. Valitse ohjelmia, joiden signaali on korkeatasoinen. Epäselvät tai limittyneet kuvat. Muuta antennin suuntausta tai vaihda videosignaalikaapeli. Kaukosäädin ei toimi. Varmista, että paristo on laitettu sisään oikein. Vaihda paristo uuteen. Varmista, että TV:n virtajohto on kytkettynä. Varmista, että reitti kaukosäätimen ja anturin välillä on esteetön. Kokeile kaukosäätimen käyttöä lähempää TV:tä. 27

28 5. Ajoituksen tuki PC-tilan ajoituksen tuki Tila Resoluutio Taajuus SL32UMNB SL32FMNB SL40UMNB x Hz V V V x Hz V V V x Hz V V V x Hz V V V x Hz V V V x Hz V V V x Hz V V V x Hz V x Hz V x Hz V x Hz V Videotilan ajoituksen tuki Resoluutio (aktiivinen piste) 480i 576i 480p 576p 720p 1080i 1080p HDMI/Komponentti V V V V V V V 28

29 6. Tekniset tiedot Mallin nro SL32UMNB SL32FMNB SL40UMNB NÄYTTÖ Ruudun koko 80 cm /31,5 tuumaa 80 cm /31,5 tuumaa Kuvasuhde 16:9 16:9 16:9 101,6 cm / 40 tuumaa Resoluutio 1366 x x x 1080 OSD-kieli Englanti, Espanja, Ranska, Saksa, Italia, Tšekki, Kroatia, Tanska, Unkari, Hollanti, Norja, Puola, Portugali, Romania, Slovakin Kieli, Sloveeni, Serbia, Suomi, Ruotsi, Turkki, Kreikka, Bulgaria, Venäjä, Latvia, Liettua, Eesti, Ukraina PARANNUS Äänilähtö (RMS-wattia) 6 W + 6 W 6 W + 6 W 8 W + 8 W Äänitila Rock, Pop, Live, Tanssi, Tekno, Klassinen, Soft, Oma, Pois Kuvamuoto Cinerama, 14:9 Zoomi, 16:9 Zoomi, 16:9 Zoomi ylös, 16:9, 4:3, Leveä Zoomi, Zoomi 2, Leveä Zoomi 2, Loitonnuszoomi Kuvatila ECO, Vivid, Studio, Henkilökohtainen, Elokuva LIITÄNTÄ Takaosan liittimet Viritintulo (75 Ω) PC IN: D-SUB ja PC Audio Komponenttitulo SCART Sivuliitännät Tuotteen mitat (L x K x S mm) Nettopaino Jalustan kanssa Ilman jalustaa Jalustan kanssa Ilman jalustaa SPDIF-lähtö Kuulokelähtö Yleinen käyttöjärj (CI) USB PAINO JA MITAT HDMI 1 HDMI 2 HDMI x 560 x x 560 x ,8 x 680 x x 494 x 45,1 768 x 494 x 45,1 960,8 x 611,5 x 48 10,7kg 10,7kg 16,2kg 8,9kg 8,9kg 13,66kg TEHO Pääjännite - Käyttö (Maks.) 75W 70W 95W Valmiustila < 0,5 W Pääjännite V ~ 50Hz Ympäristön lämpötila 5 ºC ~ 35 ºC 29
