1 Käyttöohjeet Bimetallilämpötilamittarit, mallit 53, 54, 55 (ATEX) CE Ex II 2G c TX X II 2D c TX X Malli R5502 Malli S5413

2 Mallien 53, 54, 55 (ATEX) käyttöohjeet Sivu /2017 WIKA Alexander Wiegand SE & Co. KG Kaikki oikeudet pidätetään. WIKA on useissa maissa rekisteröity tavaramerkki. Lue käyttöohjeet aina ennen työskentelyn aloittamista! Säilytä käyttöohjeet myöhempää käyttöä varten! 2 WIKA-mallien 53, 54, 55 (ATEX) käyttöohjeet

3 Sisällysluettelo Sisällysluettelo 1. Yleistä tietoa 4 2. Turvallisuus 6 3. Tekniset tiedot 9 4. Muoto ja toimintaperiaate 9 5. Erityiset käyttöolosuhteet (X-olosuhteet) Kuljetus, pakkaus ja säilytys Käyttöönotto ja käyttö Huolto ja puhdistus Purkaminen, palauttaminen ja hävittäminen 16 Liite: EU:n vaatimustenmukaisuusvakuutus 18 Vaatimustenmukaisuusvakuutukset löytyvät osoitteesta WIKA-mallien 53, 54, 55 (ATEX) käyttöohjeet 3

4 1. Yleistä tietoa 1. Yleistä tietoa Käyttöohjeissa kuvatut bimetallilämpötilamittarit on suunniteltu ja valmistettu uusimman tekniikan mukaisesti. Kaikki komponentit on tarkastettu tiukkojen laatu- ja ympäristökriteerien mukaan valmistuksen aikana. Laatujärjestelmämme on sertifioitu standardien ISO 9001 ja ISO mukaan. Nämä käyttöohjeet sisältävät tärkeitä tietoja laitteen käsittelystä. Turvallinen työskentely edellyttää kaikkien turvallisuutta ja työskentelytapoja koskevien ohjeiden noudattamista. Noudata paikallisia tapaturmantorjuntamääräyksiä ja yleisiä turvallisuusmääräyksiä siltä osin kuin ne soveltuvat laitteen käyttöön. Käyttöohjeet ovat osa laitetta, ja niitä on säilytettävä laitteen välittömässä läheisyydessä ja aina ammattitaitoisen henkilökunnan saatavana. Ammattitaitoisen henkilökunnan on huolellisesti luettava käyttöohjeet sekä täysin ymmärrettävä ne ennen työskentelyn aloittamista. Valmistaja ei vastaa vahingoista, jotka aiheutuvat laitteen käytöstä sen käyttötarkoituksen vastaisesti, näiden käyttöohjeiden noudattamatta jättämisestä, ammattitaidottomasta henkilökunnasta tai laitteeseen luvatta tehdyistä muutoksista. Myyntidokumentaation sisältämät yleiset myyntiehdot ovat voimassa. Valmistaja saattaa tehdä laitteeseen teknisiä muutoksia. Lisätietoja: - Internet-osoite: - Tekninen esite: TM 53.01, TM 54.01, TM WIKA-mallien 53, 54, 55 (ATEX) käyttöohjeet

5 1. Yleistä tietoa Symbolien merkitykset... ilmaisee mahdollisesti vaarallisen tilanteen, joka voi johtaa vakavaan loukkaantumiseen tai kuolemaan, jos tilannetta ei vältetä. VAROITUS!... ilmaisee mahdollisesti vaarallisen tilanteen, joka voi johtaa lievään loukkaantumiseen, laitteen vaurioitumiseen tai ympäristövahinkoon, jos tilannetta ei vältetä. Tietoa... ilmaisee hyödyllisiä vinkkejä, suosituksia ja tietoja koskien laitteen tehokasta ja ongelmatonta käyttöä.... ilmaisee mahdollisesti vaarallisen tilanteen, joka voi johtaa vakavaan loukkaantumiseen tai kuolemaan, jos tilannetta ei vältetä.... ilmaisee mahdollisesti vaarallisen tilanteen, joka voi johtaa kuumien pintojen tai nesteiden aiheuttamiin palovammoihin, jos tilannetta ei vältetä. WIKA-mallien 53, 54, 55 (ATEX) käyttöohjeet 5

6 2. Turvallisuus 2. Turvallisuus Varmista ennen asennusta, käyttöönottoa ja käyttöä, että sopivan bimetallilämpötilamittarin valinnassa on huomioitu mittausalue, muoto ja erityiset mittausolosuhteet. Prosessiliitännän kostuvien osien (suojatasku, suojataskun tuntoelin) yhteensopivuus käytetyn väliaineen kanssa on testattava. Jos näin ei tehdä, seurauksena voi olla vakava loukkaantuminen ja/tai laitteen vaurioituminen. Muita tärkeitä turvallisuuteen liittyviä ohjeita on näiden käyttöohjeiden muissa luvuissa. 2.1 Käyttötarkoitus Näitä bimetallilämpötilamittareita käytetään lämpötilan mittaukseen vaarallisilla alueilla teollisuudessa. Laite on suunniteltu ja valmistettu ainoastaan tässä kuvattuun käyttötarkoitukseen, ja sitä saa käyttää ainoastaan vastaavasti. Näiden käyttöohjeiden sisältämiä teknisiä tietoja on noudatettava. Jos laitteita käsitellään asiattomasti tai niitä käytetään muuten kuin näissä käyttöohjeissa mainittujen teknisten tietojen puitteissa, laite on välittömästi poistettava käytöstä ja toimitettava valtuutetun WIKA-huoltoteknikon tarkastettavaksi. Valmistaja ei vastaa mistään reklamaatioista, jotka perustuvat käyttötarkoituksen vastaiseen käyttöön. 6 WIKA-mallien 53, 54, 55 (ATEX) käyttöohjeet

7 2. Turvallisuus 2.2 Henkilökunnan ammattitaito Riittämätön ammattitaito aiheuttaa tapaturmavaaran! Asiaton käsittely voi johtaa huomattavaan tapaturmaan ja laitevaurioon. Vain ammattitaitoinen henkilökunta, jolla on seuraavassa kuvattu pätevyys, saa suorittaa näissä käyttöohjeissa kuvatut toimenpiteet. Henkilöt, joilla ei ole riittävää ammattitaitoa, eivät saa oleskella vaarallisilla alueilla. Ammattitaitoinen henkilökunta Ammattitaitoinen henkilökunta pystyy teknisen koulutuksensa, mittaus- ja valvontatekniikan tietojensa sekä maakohtaisten määräysten, ajankohtaisten standardien ja direktiivien tuntemuksensa perusteella suorittamaan kuvatut työt sekä itsenäisesti tunnistamaan mahdolliset vaarat. 2.3 Lisäturvallisuusohjeita ATEX-laitteille Näiden ohjeiden ja niiden sisällön noudattamatta jättämisen seurauksena voi olla räjähdyssuojauksen menettäminen. EY-tyyppitarkastustodistuksen käyttöehtoja ja turvallisuusmääräyksiä on ehdottomasti noudatettava. Lämpötilanmittauslaitteet on maadoitettava prosessiliitännän kautta. Bimetallilämpötilamittareissa ei ole sisäistä lämpölähdettä, ja oikein asennettuina ja käytettyinä ne eivät aiheuta lämpötilan nousua. WIKA-mallien 53, 54, 55 (ATEX) käyttöohjeet 7

8 2. Turvallisuus 2.4 Erityiset vaarat Noudata vastaavan tyyppitarkastustodistuksen ohjeita sekä asianmukaisia maakohtaisia ohjeita koskien asennusta ja käyttöä mahdollisesti räjähdysherkässä ympäristössä (esim. IEC , NEC, CEC). Jos näin ei tehdä, seurauksena voi olla vakava loukkaantuminen ja/ tai laitteen vaurioituminen. Muita tärkeitä turvallisuusohjeita ATEX-hyväksynnän saaneille laitteille on luvussa 2.3 Lisäturvallisuusohjeita ATEX-laitteille. Purettujen laitteiden sisältämät väliainejäämät voivat aiheuttaa vaaran henkilöille, ympäristölle ja laitteille. Suorita tarvittavat varotoimenpiteet. 2.5 Tuotepäällysmerkinnät, turvallisuusmerkinnät Tuotepäällysmerkintä (esimerkki) Malli Valmistusvuosi Sarjanumero Thermometer Model TG53 + option ATEX WIKA Alexander Wiegand SE & Co. KG Klingenberg / Germany Ex-merkintä II 2G c TX X II 2D c TX X year Lue käyttöohjeet ennen laitteen asennusta ja käyttöönottoa. 8 WIKA-mallien 53, 54, 55 (ATEX) käyttöohjeet

9 3. Tekniset tiedot / 4. Malli ja toimintaperiaate 3. Tekniset tiedot Tekniset tiedot Malli 53 Malli 54 Malli 55 Mittauselementti Bimetallikierukka Nimelliskoko 3", 5" 63, 80, 100, , 100, 160 Laiteversio Malli A5x Malli R5x Malli S5x Hyväksytty ympäristönlämpötila Työskentelypaine Jatkuva kuorma (1 vuosi) Lyhytaikainen (enint. 24 h) Takaa asennettava (aksiaalinen) - Alhaalta asennettava (radiaalinen) Takaa asennettava, koteloa voidaan kiertää ja kääntää C maks C Mittausalue (EN 13190) Asteikon alue (EN 13190) Kuori, rengas Ruostumaton teräs (304) Varsi, prosessiliitäntä Ruostumaton teräs (316Ti) Kotelointiluokka IP65 standardin EN/IEC mukaan IP66, nestetäyttö Lisätietoja on WIKA:n teknisissä esitteissä TM 53.01, TM tai TM sekä tilausasiakirjoissa. 4. Malli ja toimintaperiaate 4.1 Kuvaus Tämän tuotesarjan bimetallilämpötilamittarit on tarkoitettu asennettaviksi putkistoihin, säiliöihin, tuotantolaitteistoihin ja koneisiin. Vaippa ja kuori on valmistettu ruostumattomasta teräksestä. Laitteeseen on saatavana eri asennuspituuksia ja prosessiliitäntöjä, jotta se voidaan liittää erilaisiin prosesseihin. WIKA-mallien 53, 54, 55 (ATEX) käyttöohjeet 9

10 4. Malli ja toimintaperiaate / 5. Erityiset... Lämpötilamittarin korkean kotelointiluokan (IP65) ja nestevaimennuksen ansiosta sitä voidaan käyttää myös tärisevissä olosuhteissa. 4.2 Toimituksen sisältö Tarkista toimituksen sisältö rahtikirjan perusteella. 5. Erityiset käyttöolosuhteet (X-olosuhteet) 1) Mallin lämpötilat Ympäristönlämpötila: C Väliaineen lämpötila: maks C (laitteet nestetäytöllä: maks C) Noudata ATEX-sovelluksessa pintalämpötilaa: Sallittu väliaineen lämpötila ei riipu ainoastaan laitteen mallista, vaan ympäristössä olevien kaasujen, höyryjen ja pölyn syttymislämpötilasta. Huomioi molemmat näkökannat. 2) Enimmäispintalämpötila Varmista, että nestetäytteisten laitteiden sisältämän väliaineen lämpötila on alle 250 C. Pintalämpötila riippuu pääasiassa väliaineen lämpötilasta. Tapaturmantorjunnan osalta väliaineen enimmäislämpötilan katsotaan vastaavan enimmäispintalämpötilaa. 10 WIKA-mallien 53, 54, 55 (ATEX) käyttöohjeet

11 5. Erityiset käyttöolosuhteet (X-olosuhteet) Kaasun/ilman, höyryn/ilman ja sumun/ilman aiheuttamissa vaarallisissa ympäristöissä käytettävät laitteet: Lämpötilaluokka (kaasusovellus) Suurin sallittu pintalämpötila (loppusovelluksessa) T6 +65 C T5 +80 C T C T C T C T C (+360 C) 1) 1) Vain laitteet ilman nestetäyttöä Pölyn aiheuttama vaarallinen ympäristö Pölyjen osalta on sovellettava ISO/IEC standardissa syttymislämpötilan määritykseen kuvattua menettelyä. Syttymislämpötila määritetään erikseen pölypilville ja pölykerroksille. Pölykerroksissa syttymislämpötila riippuu pölykerroksen paksuudesta EN/IEC standardissa määritellyllä tavalla. Pölyn syttymislämpötila Pölypilvi T Pilvi Pölykerros T Kerros Suurin sallittu väliaineen lämpötila (mittausjärjestelmässä) < 2/3 T Pilvi < TKerros 75 K (vähennys riippuu kerroksen paksuudesta) Väliaineen suurin sallittu lämpötila ei saa ylittää pienintä määritettyä arvoa toimintahäiriössäkään. 3) Asenna laite niin, että hyväksyttyjä ympäristön- ja väliaineen lämpötiloja ei ylitetä eikä aliteta huomioiden myös kiertoilman ja lämpösäteilyn vaikutus. 4) Loppukäyttäjän on varmistettava, että mittauslaite on liitetty loppukäyttösovelluksen potentiaalintasaukseen prosessiliitännän kautta. Prosessiliitännässä käytettyjen tiivisteiden on oltava sähköä johtavia. WIKA-mallien 53, 54, 55 (ATEX) käyttöohjeet 11

12 5. Erityiset käyttöolosuhteet (X-olosuhteet) 5) Älä käsittele materiaaleja, jotka aiheuttavat vaarallisia reaktioita laitteelle käytettyjen materiaalien kanssa, äläkä itsestään syttyviä aineita. 6) Tärinän välttäminen Asennuspaikkaa koskevat vaatimukset Jos liitäntä laitteeseen ei ole riittävän vakaa, kiinnitykseen on käytettävä mittauslaitteen pidikettä. Jos asianmukaisella asennuksella ei voida välttää tärinää, käytä nestetäyttöisiä laitteita. Suojaa laitteet lialta ja ympäristönlämpötilan suurilta vaihteluilta. Sallittu tärinäkuorma asennuspaikassa Asenna laitteet aina tärinättömään paikkaan. Tarvittaessa laitteen voi eristää asennuspisteestä esim. asentamalla mittauspisteen ja laitteen väliin taipuisa liitosjohto ja asentamalla laite sitten sopivalle jalustalle. Jos tämä ei ole mahdollista, älä ylitä seuraavia raja-arvoja: Taajuusalue < 150 Hz Kiihdytys < 0,5 g 7) Mahdollisesti käytetyt suojataskut on täytettävä lämpökosketusaineella lämmönsiirtovastuksen pienentämiseksi koettimen ulkoseinämän ja suojataskun sisäseinämän välillä. Lämpöseoksen työskentelylämpötila on C. 8) Puhdista lämpötilamittari kostealla liinalla. Varmista, että puhdistus ei aiheuta sähköstaattista varausta. 12 WIKA-mallien 53, 54, 55 (ATEX) käyttöohjeet

13 6. Kuljetus, pakkaus ja säilytys 6. Kuljetus, pakkaus ja säilytys 6.1 Kuljetus Tarkista, onko laite vaurioitunut kuljetuksen aikana. Selvistä vaurioista on ilmoitettava viipymättä. 6.2 Pakkaus Poista pakkaus vasta juuri ennen asennusta. Säilytä pakkaus, sillä se suojaa laitetta erinomaisesti kuljetuksen aikana (esim. siirrettäessä laite toiseen käyttöpaikkaan tai palautettaessa se korjattavaksi). 6.3 Säilytys Hyväksytyt säilytysolosuhteet: Säilytyslämpötila: C Suojaa laite: Suoralta auringonvalolta tai kuumien esineiden vaikutukselta Mekaaniselta tärinältä ja mekaanisilta iskuilta (älä laske sitä maahan liian voimakkaasti) Noelta, höyryltä, pölyltä ja syövyttäviltä kaasuilta Säilytä laitetta alkuperäisessä pakkauksessa edellä mainitut ehdot täyttävässä paikassa. Jos alkuperäistä pakkausta ei ole enää tallella, pakkaa lämpötilamittari ja säilytä sitä seuraavassa kuvatulla tavalla: 1. Pakkaa lämpötilamittari antistaattiseen muovikalvoon. 2. Laita lämpötilamittari pakkaukseen ja suojaa se iskunvaimentavalla materiaalilla. 3. Jos laitetta säilytetään yli 30 vuorokautta, laita pakkaukseen myös kuivausainetta sisältävä pussi. WIKA-mallien 53, 54, 55 (ATEX) käyttöohjeet 13

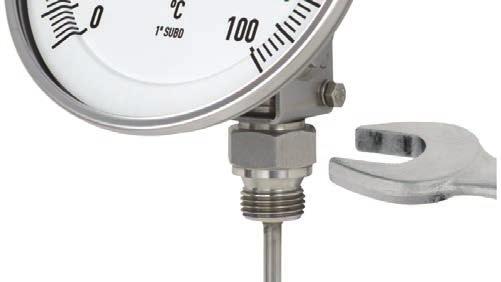

14 6. Kuljetus... / 7. Käyttöönotto ja käyttö Poista kaikki väliainejäämät ennen laitteen asettamista säilytykseen käytön jälkeen. Tämä on erityisen tärkeää, jos väliaine on terveydelle haitallista, esim. emäksistä, myrkyllistä, karsinogeenistä, radioaktiivista jne. Nestevaimennuksen käyttö on aina suositeltavaa lämpötiloissa lähellä kastepistettä (±1 C / 0 C:n ympärillä). 7. Käyttöönotto ja käyttö Bimetallilämpötilamittarit on maadoitettava prosessiliitännän kautta. Laitteiden kiinnitykseen tarvittavaa voimaa ei saa kohdistaa kuoren läpi, vaan tähän tarkoitukseen toimitettujen laattojen kautta ja sopivan työkalun avulla. Asennus avopäisellä kiintoavaimella Kierrettävää ja käännettävää asteikkonäytöllistä bimetallilämpötilamittaria asennettaessa on noudatettava erityisiä ohjeita. Näytön asentamisessa tarvittavaan asentoon on noudatettava seuraavia ohjeita: 1. Löysennä prosessiliitännän lukkomutteri tai liitosmutteri. 2. Löysennä nivelliitoksen kuusiopultit ja uraruuvit. 14 WIKA-mallien 53, 54, 55 (ATEX) käyttöohjeet

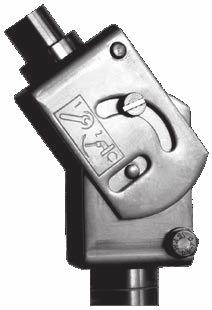

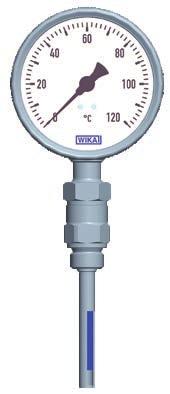

15 7. Käyttöönotto ja käyttö Löysääminen Muista löysätä myös vastakkaisen puolet ruuvit! 3. Asemoi näyttö tarvittavalla tavalla, kiristä kuusiopultit ja uraruuvit sekä kiristä lopuksi lukkomutteri tai liitosmutteri tiukkaan. Suojatasku Tuntoelin VAROITUS! Varmista suojataskuja käytettäessä, että tuntoelin ei kosketa suojataskun pohjaa, sillä tuntoelin voi juuttua kiinni suojataskun pohjaan materiaalien erilaisista laajennuskertoimista johtuen. (Sisäänvientipituuden l 1 laskentakaavio on kyseisen suojataskun teknisessä esitteessä.) Vaadittava turvaväli WIKA-mallien 53, 54, 55 (ATEX) käyttöohjeet 15

16 8. Huolto ja puhdistus / 9. Purkaaminen Huolto ja puhdistus 8.1 Huolto Näitä bimetallilämpötilamittareita ei tarvitse huoltaa. Näyttö on tarkastettava kerran tai kaksi kertaa vuodessa. Tätä varten laite on irrotettava prosessiliittymästä ja näyttö tarkistettava lämpötilakalibraattorilla. Vain valmistaja saa korjata laitteita. 8.2 Puhdistus VAROITUS! Puhdista lämpötilamittari kostealla liinalla. Pese tai puhdista lämpötilamittari ennen sen palauttamista valmistajalle, jotta väliainejäämät eivät vaaranna henkilökuntaa ja ympäristöä. Purettujen laitteiden sisältämät väliainejäämät voivat aiheuttaa vaaran henkilöille, ympäristölle ja laitteille. Suorita tarvittavat varotoimenpiteet. Tietoja laitteen palauttamisesta valmistajalle on luvussa 9.2 Palauttaminen. 9. Purkaaminen, palauttaminen ja hävittäminen Purettujen laitteiden sisältämät väliainejäämät voivat aiheuttaa vaaran henkilöille, ympäristölle ja laitteille. Suorita tarvittavat varotoimenpiteet. 16 WIKA-mallien 53, 54, 55 (ATEX) käyttöohjeet

17 9. Purkaaminen, palauttaminen ja hävittäminen 9.1 Purkaaminen Palovammavaara! Anna laitteen jäähtyä riittävästi ennen sen purkausta. Purkauksen yhteydessä laitteesta voi virrata vaarallisen kuumaa paineistettua väliainetta. 9.2 Palauttaminen Noudata ehdottomasti seuraavia ohjeita laitteen lähettämisessä: Kaikki WIKA:lle palautettavat laitteet on ennen palautusta puhdistettava kaikista vaarallisista aineista (hapoista, emäksistä, liuoksista jne.). Käytä laitteen palautuksessa alkuperäistä pakkausta ja sopivaa kuljetuspakkausta. Vaurioiden välttämiseksi: 1. Kääri laite antistaattiseen muovikalvoon. 2. Laita laite pakkaukseen ja suojaa se iskunvaimentavalla materiaalilla. Sijoita iskunvaimentavaa materiaalia tasaisesti kuljetuspakkauksen kaikille sivuille. 3. Aseta pakkaukseen tarvittaessa kuivausainetta sisältävä pussi. 4. Merkitse pakkaukseen, että kyseessä on erittäin herkän mittauslaitteen kuljetus. Tarkempia tietoja palautuslähetyksistä on maakohtaisten Internet-sivujemme kohdassa Palvelut. 9.3 Hävittäminen Epäasianmukainen hävittäminen voi aiheuttaa haittaa ympäristölle. Hävitä laitteen osat ja pakkausmateriaalit ympäristöystävällisesti sekä maakohtaisten jätteenkäsittelymääräysten mukaisesti. WIKA-mallien 53, 54, 55 (ATEX) käyttöohjeet 17

18 Liite: EU:n vaatimustenmukaisuusvakuutus 18 WIKA-mallien 53, 54, 55 (ATEX) käyttöohjeet

19 WIKA-mallien 53, 54, 55 (ATEX) käyttöohjeet 19
