1 64 Liite 5. Liite 5. (1 / 33) HANKEKORTTI Ahjolan päiväkoti Nykytilanne Hoitopaikkojen määrä 28 Melulähde Pispalan valtatie Keskimääräinen vuorokausiliikenne ajon./vrk Raskaan liikenteen osuus 2 % Nopeusrajoitus 50 km/h Muuta Voimassa oleva asemakaava: , Suunnitellut toimenpiteet Kohteen Tonttiaidat Korkeus: maanpinta + 2,5 m Pituus: 48 metriä Melutaso piha-alueella L Aeq7-22 2m, ei a L Aeq7-22 2m, L Aeq22-7 2m, ei a Rautatie Henkilöjunat: päivä 36 kpl, yö 8 kpl Tavarajunat: päivä 17 kpl, yö 22 kpl Nopeusrajoitus: henkilöjunat 100 km/h, tavarajunat 80 km/h L Aeq22-7 2m, db db db db Meluntorjunnan hyödyt Päiväkodin pihalla melutasot laskevat. Ohjearvon mukaisiin melutasoihin ei päästä. Meluntorjunnan kustannusarvio Vastuutaho Tampereen kaupunki / tilakeskus Kohteen sijainti Meluntorjunnan toteutuksessa huomioitavaa Kohteen melusuojausta voidaan viedä eteenpäin v käynnissä olevan peruskunnostuksen tai aukion tulevan asemakaavoituksen yhteydessä. Päiväkotirakennuksella voi olla kulttuurihistoriallista ja kaupunkikuvallista merkitystä, joka täytyy huomioida melusuojausta suunniteltaessa.

2 65 Meluntorjunnan toimintasuunnitelma Liite 5. (2 / 33)

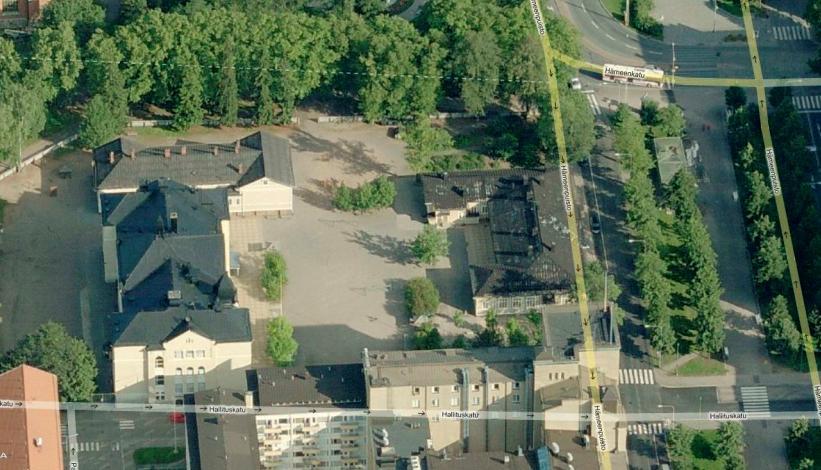

3 66 Liite 5. (3 / 33) HANKEKORTTI Aleksanterin koulu Nykytilanne Oppilasmäärä noin 400 Melulähde Hämeenpuisto Keskimääräinen vuorokausiliikenne ajon./vrk Raskaan liikenteen osuus 7 % Nopeusrajoitus 40 km/h Muuta Voimassa oleva asemakaava: Hämeenkatu Keskimääräinen vuorokausiliikenne ajon./vrk Raskaan liikenteen osuus 7 % Nopeusrajoitus 40 km/h Suunnitellut toimenpiteet Kohteen Tonttiaidat Korkeus: maanpinta + 2 m Pituus: 83 metriä Melutaso piha-alueella L Aeq7-22 2m, ei a L Aeq7-22 2m, db db Meluntorjunnan hyödyt Koulun pihalla melutasot alenevat. Ohjearvon mukaisiin melutasoihin ei päästä rakennuksen pohjoispäässä. Meluntorjunnan kustannusarvio Vastuutaho Tampereen kaupunki / tilakeskus Kohteen sijainti Meluntorjunnan toteutuksessa huomioitavaa Kohde vaatii erityisen tarkkaa suunnittelua kaupunkikuva huomioiden. Suunnittelussa konsultoitava rakennusvalvontaa. Suunnittelussa on aina huomioitava esteen korkeuden suhde etäisyyteen tiestä ja siistinä säilyvä pintarakenne.

4 67 Meluntorjunnan toimintasuunnitelma Liite 5. (4 / 33)

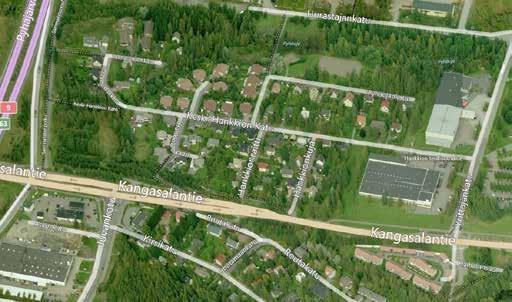

5 68 Liite 5. (5 / 33) HANKEKORTTI Hankkio Nykytilanne Melulähde Vt 9 Keskimääräinen vuorokausiliikenne ajon./vrk Raskaan liikenteen osuus 9 % Kangasalantie Keskimääräinen vuorokausiliikenne ajon./vrk Raskaan liikenteen osuus 11 % Nopeusrajoitus 60 km/h Nopeusrajoitus 100 km/h Muuta Kohde valittu asukaspalautteen pohjalta. Alueen pohjoisosaan vaikuttaa myös rautatien melu. Suunnitellut toimenpiteet Kohteen Meluvallit Korkeus: h = 3 m Pituus: 370 metriä Asukkaita meluvyöhykkeillä L Aeq7-22 2m, ei a L Aeq7-22 2m, Meluseinät Korkeus: h = 3 m Pituus: 70 metriä L Aeq22-7 2m, ei a L Aeq22-7 2m, db db db Yli 65 db Yhteensä Asukkaat, joiden melualtistus vähenee (L Aeq7-22 ) alle 55 db vähintään 1 db vähintään 3 db Meluntorjunnan kustannusarvio kokonaiskustannus: / hyötyvä asukas (-1 db) Vastuutaho Liikennevirasto, Tampereen kaupunki Kohteen sijainti tarkastelualueella olevat asukkaat yhteensä Meluntorjunnan toteutuksessa huomioitavaa Suunnittelussa on aina huomioitava esteen korkeuden suhde etäisyyteen tiestä ja siistinä säilyvä pintarakenne.

6 69 Meluntorjunnan toimintasuunnitelma Liite 5. (6 / 33)

7 70 Liite 5. (7 / 33) HANKEKORTTI Järvensivun koulu Nykytilanne Oppilas-, ja hoitopaikkojen määrä 48 Melulähde Rautatie Henkilöjunat: päivä 25 kpl, yö10 kpl Tavarajunat: päivä 14 kpl, yö 14 kpl Nopeusrajoitus: henkilöjunat 140 km/h, tavarajunat 110 km/h Iidesranta Keskimääräinen vuorokausiliikenne ajon./vrk Raskaan liikenteen osuus 7 % Nopeusrajoitus 50 km/h Muuta Voimassa oleva asemakaava: Pöllöntaival: Kohdekortissa on esitetty melusuojaus vain koulun kohdalle. Liikennevirasto ja Tampereen kaupunki toteuttavat Järvensivuun ratameluesteen, jolla suojataan asuinrakennuksiin kohdistuvaa melua. Tämän suojauksen vaikutuksia ei ole tarkasteltu tässä kohdekortissa. Rataympäristöselvityksen jatkosuunnittelussa tarvittavan meluesteen pituudeksi on määritetty yhteensä 3856 m (Destia 2008), kustannusarvio on tehty tämän mitoituslaskelman mukaan. Suunnitteilla on ollut uudentyyppinen matala, välittömästi radan läheisyyteen sijoittuva este, jonka toteuttamista testataan v Suunnitellut toimenpiteet Kohteen Meluaita (tämä laskelma koskee vain koulun kohtaa) Korkeus: kv + 1,5 m, pituus: 109 metriä Melutaso piha-alueella L Aeq7-22 2m, ei a L Aeq7-22 2m, L Aeq22-7 2m, ei a L Aeq22-7 2m, db db db db Meluntorjunnan hyödyt Tässä kortissa on laskennallisesti tarkasteltu meluesteen hyötyä vain koulun kohdalla, jossa matala melueste (1,5m) laskee melutasoa pihalla, mutta laskennallisesti ohjearvoa ei saavuteta. Kohteeseen suunnitellun uudentyyppisen meluesteen hyötyjä tullaan jatkossa tarkastelemaan koerakenteen avulla. Meluntorjunnan kustannusarvio Koko Järvensivun esteen toteuttaminen tulee maksamaan arviolta noin 2,7 miljoonaa, josta kaupungin osuudeksi on tässä suunnitelmassa arvioitu 50% kustannuksesta ( ). Vastuutaho Liikennevirasto, Tampereen kaupunki Kohteen sijainti Meluntorjunnan toteutuksessa huomioitavaa Kohde vaatii erityisen tarkkaa suunnittelua kaupunkikuva huomioiden. Suunnittelussa konsultoitava rakennusvalvontaa. Suunnittelussa on aina huomioitava esteen korkeuden suhde etäisyyteen radasta ja siistinä säilyvä pintarakenne.

8 71 Meluntorjunnan toimintasuunnitelma Liite 5. (8 / 33)

9 72 Liite 5. (9 / 33)

10 73 Meluntorjunnan toimintasuunnitelma Liite 5. (10 / 33) HANKEKORTTI Kissanmaan koulu Nykytilanne Oppilasmäärä 300 Melulähde Teiskontie Keskimääräinen vuorokausiliikenne ajon./vrk Raskaan liikenteen osuus 3 % Nopeusrajoitus 70 km/h Hervannan valtaväylä Keskimääräinen vuorokausiliikenne ajon./vrk Raskaan liikenteen osuus 7 % Nopeusrajoitus 70 km/h Muuta Voimassa oleva asemakaava: , lisärakentamista ja siihen liittyvää melusuojausta suunnitellaan TIKE:ssä. Suunnitellut toimenpiteet Kohteen Meluseinä Korkeus: maanpinta + 2,5 m Pituus: 119 metriä Melutaso piha-alueella L Aeq7-22 2m, ei a L Aeq7-22 2m, Meluvalli Korkeus: maanpinta + 3,5 m Pituus: 138 metriä db db Meluntorjunnan hyödyt Koulun pihalla melutasot alenevat. Ohjearvon mukaisiin melutasoihin ei päästä. Meluntorjunnan kustannusarvio Vastuutaho Tampereen kaupunki / tilakeskus Kohteen sijainti Meluntorjunnan toteutuksessa huomioitavaa Kohde vaatii erityisen tarkkaa suunnittelua kaupunkikuva huomioiden. Suunnittelussa konsultoitava rakennusvalvontaa. Suunnittelussa on aina huomioitava esteen korkeuden suhde etäisyyteen tiestä ja siistinä säilyvä pintarakenne.

11 74 Liite 5. (11 / 33)

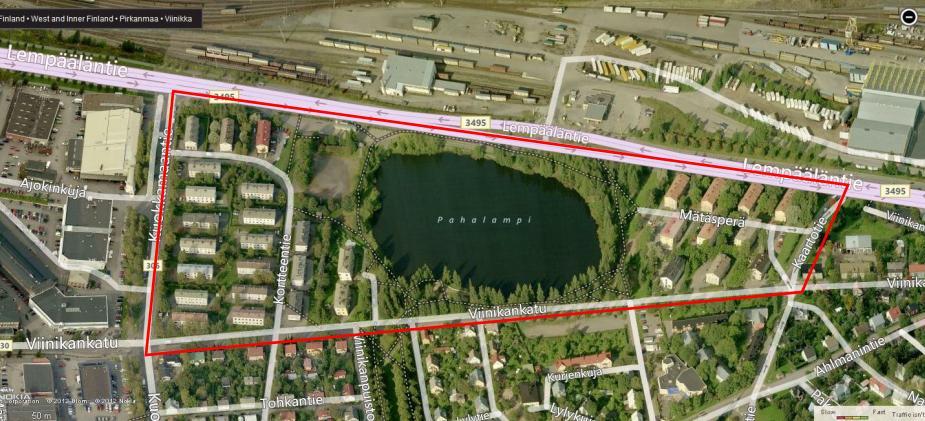

12 75 Meluntorjunnan toimintasuunnitelma Liite 5. (12 / 33) HANKEKORTTI Pahalampi Nykytilanne Melulähde Lempääläntie Keskimääräinen vuorokausiliikenne ajon./vrk Raskaan liikenteen osuus 7 % Nopeusrajoitus 60 km/h Muuta Viinikankadun nopeusrajoitusta laskettu juuri 50 km/h , , Suunnitellut toimenpiteet Kohteen Viinikankatu Keskimääräinen vuorokausiliikenne ajon./vrk Raskaan liikenteen osuus 3 % Nopeusrajoitus 50 km/h 40 km/h. Voimassa olevat asemakaavat: alueita Meluseinät Viinikankatu Korkeus: h = 2 m, pituus: 291 metriä ajonopeuden muutos Melukaiteet 50 km /h -> 40 km/h Korkeus: h = 1,2 m, pituus: 317 metriä Asukkaita meluvyöhykkeillä L Aeq7-22 2m, ei a L Aeq7-22 2m, L Aeq22-7 2m, ei a db db db Yli 65 db Yhteensä Asukkaat, joiden melualtistus vähenee (L Aeq7-22 ) alle 55 db vähintään 1 db vähintään 3 db Meluntorjunnan kustannusarvio kokonaiskustannus: , 1100 / hyötyvä asukas (-1 db) Vastuutaho Tampereen kaupunki Kohteen sijainti L Aeq22-7 2m, tarkastelualueella olevat asukkaat yhteensä Meluntorjunnan toteutuksessa huomioitavaa Pohjoisosa mukana EHYT:ssä Viinikankadun raskaan liikenteen rajoittamisen ja liikenteen ohjauksen vaikutuksia tulee tarkastella. Kohde vaatii erityisen tarkkaa suunnittelua kaupunkikuva huomioiden. Suunnittelussa konsultoitava rakennusvalvontaa Suunnittelussa on aina huomioitava esteen korkeuden suhde etäisyyteen tiestä ja siistinä säilyvä pintarakenne.

13 76 Liite 5. (13 / 33)

14 77 Meluntorjunnan toimintasuunnitelma Liite 5. (14 / 33) HANKEKORTTI Pellervonkatu Nykytilanne Melulähde Hervannan valtaväylä Keskimääräinen vuorokausiliikenne ajon./vrk Raskaan liikenteen osuus 7 % Nopeusrajoitus 70 km/h Muuta Kohteessa ensisijaisena tavoitteena piha-alueiden melusuojaus, voimassa oleva asema-kaava: Pellervonkatu 23: , Pellervonkatu 22-27: Suunnitellut toimenpiteet Kohteen Meluvalli Korkeus: h = 4 m, pituus: 175 metriä Asukkaita meluvyöhykkeillä L Aeq7-22 2m, ei a L Aeq7-22 2m, L Aeq22-7 2m, ei a L Aeq22-7 2m, db db db Yli 65 db Yhteensä Asukkaat, joiden melualtistus vähenee (L Aeq7-22 ) alle 55 db vähintään 1 db vähintään 3 db tarkastelualueella olevat asukkaat yhteensä Meluntorjunnan kustannusarvio kokonaiskustannus: / hyötyvä asukas (-1 db) Vastuutaho Tampereen kaupunki Kohteen sijainti Meluntorjunnan toteutuksessa huomioitavaa

15 78 Liite 5. (15 / 33)

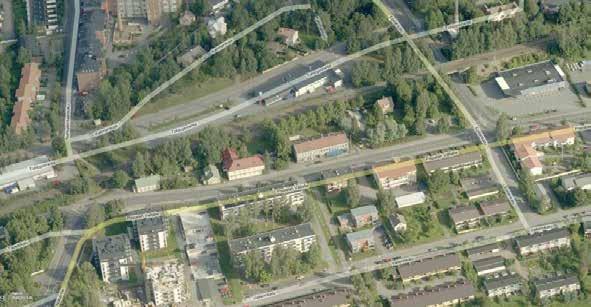

16 79 Meluntorjunnan toimintasuunnitelma Liite 5. (16 / 33) HANKEKORTTI Pispalan valtatie Nykytilanne Melulähde Pispalan valtatie Keskimääräinen vuorokausiliikenne ajon./vrk Raskaan liikenteen osuus 2 % Nopeusrajoitus 50 km/h Raideliikenne Henkilöjunat: päivä 12 kpl, yö 2 kpl Tavarajunat: päivä 8 kpl, yö 9 kpl Nopeus: henkilöjunat 140 km/h, tavarajunat 80 km/h Muuta Voimassa oleva asemakaava: nr.130: , : palstaa, 133: , 134: , 135: , 137: Suunnitellut toimenpiteet Kohteen Ratamelueste Korkeus: kv + 1,5 m Pituus: noin 184 metriä Asukkaita meluvyöhykkeillä L Aeq7-22 2m, ei a L Aeq7-22 2m, Pispalan valtatie ajonopeuden muutos 50 km/h -> 40 km/h L Aeq22-7 2m, ei a L Aeq22-7 2m, db db db Yli 65 db Yhteensä Asukkaat, joiden melualtistus vähenee (L Aeq7-22 ) alle 55 db vähintään 1 db vähintään 3 db tarkastelualueella olevat asukkaat yhteensä Meluntorjunnan kustannusarvio kokonaiskustannus: / hyötyvä asukas (-1 db) Vastuutaho Liikennevirasto, Tampereen kaupunki Kohteen sijainti Meluntorjunnan toteutuksessa huomioitavaa Kohde kuuluu EHYT-alueisiin. Kohde vaatii erityisen tarkkaa suunnittelua kaupunkikuva huomioiden. Suunnittelussa konsultoitava rakennusvalvontaa Suunnittelussa on aina huomioitava esteen korkeuden suhde etäisyyteen tiestä ja siistinä säilyvä pintarakenne

17 80 Liite 5. (17 / 33)

18 81 Meluntorjunnan toimintasuunnitelma Liite 5. (18 / 33)

19 82 Liite 5. (19 / 33) HANKEKORTTI Tornimäenkatu 2-10 Nykytilanne Melulähde Teiskontie Keskimääräinen vuorokausiliikenne ajon./vrk Raskaan liikenteen osuus 3 % Nopeusrajoitus 70 km/h Muuta Kohteessa ensisijaisena tavoitteena piha-alueiden melusuojaus, voimassa oleva asemakaava Suunnitellut toimenpiteet Kohteen Meluseinä Korkeus: tsv + 3 m, pituus: 237 metriä Asukkaita meluvyöhykkeillä L Aeq7-22 2m, ei a L Aeq7-22 2m, L Aeq22-7 2m, ei a L Aeq22-7 2m, db db db Yli 65 db Yhteensä Asukkaat, joiden melualtistus vähenee (L Aeq7-22 ) alle 55 db vähintään 1 db vähintään 3 db tarkastelualueella olevat asukkaat yhteensä Meluntorjunnan kustannusarvio kokonaiskustannus: / hyötyvä asukas (-1 db) Teiskontien nopeuden alentaminen 70 km/h -> 60 km/h. Asukkaat, joiden melualtistus vähenee alle 55 db vähintään 1 db vähintään 3 db Vastuutaho Liikennevirasto, Tampereen kaupunki Kohteen sijainti Meluntorjunnan toteutuksessa huomioitavaa Suunnittelussa on aina huomioitava esteen korkeuden suhde etäisyyteen tiestä ja siistinä säilyvä pintarakenne

20 83 Meluntorjunnan toimintasuunnitelma Liite 5. (20 / 33)

21 84 Liite 5. (21 / 33) HANKEKORTTI Vehmainen Nykytilanne Melulähde Rautatie Henkilöjunat: päivä 25 kpl, yö 3 kpl Tavarajunat: päivä 14 kpl, yö 14 kpl Nopeusrajoitus: henkilöjunat 140 km/h, tavarajunat 110 km/h Muuta Voimassa oleva asemakaava: Suunnitellut toimenpiteet Kohteen Ratameluesteet Korkeus: kv + 1,5 m Pituus: 782 metriä Asukkaita meluvyöhykkeillä L Aeq7-22 2m, ei a L Aeq7-22 2m, L Aeq22-7 2m, ei a L Aeq22-7 2m, db db db Yli 65 db Yhteensä Asukkaat, joiden melualtistus vähenee (L Aeq7-22 ) alle 55 db vähintään 1 db vähintään 3 db tarkastelualueella olevat asukkaat yhteensä Meluntorjunnan kustannusarvio kokonaiskustannus: / hyötyvä asukas (-1 db) Vastuutaho Liikennevirasto, Tampereen kaupunki Kohteen sijainti Meluntorjunnan toteutuksessa huomioitavaa Melusuojauksen toteutuksessa on otettava huomioon alueelle suunnitellut turva-aidat. Yöaikainen keskiäänitaso on mitoittava tunnusluku

22 85 Meluntorjunnan toimintasuunnitelma Liite 5. (22 / 33)

23 86 Liite 5. (23 / 33)

24 87 Meluntorjunnan toimintasuunnitelma

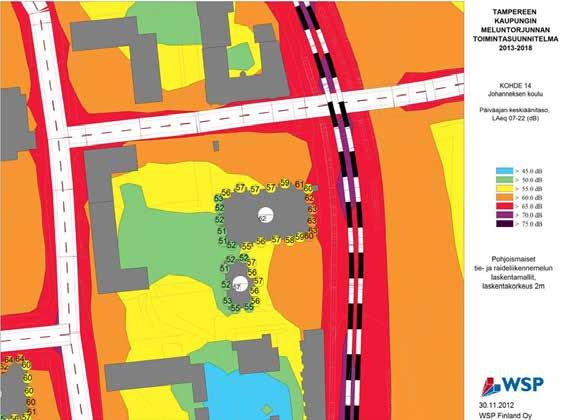

25 88 Liite 5. (25 / 33) Kohde: Johanneksen koulu Osoite: Erkkilänkatu 10 Oppilasmäärä: 240 Voimakkain melulähde: Raideliikenne ja Erkkilänkatu Voimassa oleva asemakaava: Muuta: Kohde vaatii erityisen tarkkaa suunnittelua kaupunkikuva huomioiden. Suunnittelussa konsultoitava rakennusvalvontaa. Suunnittelussa on aina huomioitava esteen korkeuden suhde etäisyyteen tiestä ja siistinä säilyvä pintarakenne. Valituskohde.

26 89 Meluntorjunnan toimintasuunnitelma Liite 5. (26 / 33) Kohde: Lielahden koulu Osoite: Lielahdenkatu 15 Oppilasmäärä: 600 Voimakkain melulähde: Lielahdenkatu Voimassa oleva asemakaava: Muuta: Piha-alueella on myös suojaisia alueita. Kohde vaatii erityisen tarkkaa suunnittelua kaupunkikuva huomioiden. Suunnittelussa konsultoitava rakennusvalvontaa. Suunnittelussa on aina huomioitava esteen korkeuden suhde etäisyyteen tiestä ja siistinä säilyvä pintarakenne.

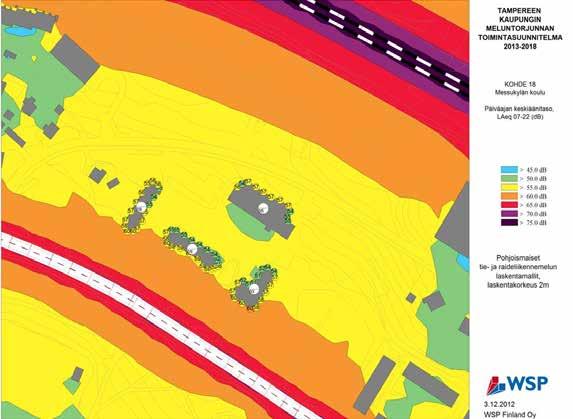

27 90 Liite 5. (27 / 33) Kohde: Messukylän koulu Osoite: Messukylänkatu 35 Oppilasmäärä: 270 Voimakkain melulähde: Messukylänkatu päivällä, raideliikenne yöllä Voimassa oleva asemakaava: Muuta: Melusuojauksen toteuttaminen haastavaa maiseman ja korkeussuhteiden vuoksi. Kohde vaatii erityisen tarkkaa suunnittelua kaupunkikuva huomioiden. Suunnittelussa konsultoitava rakennusvalvontaa. Suunnittelussa on aina huomioitava esteen korkeuden suhde etäisyyteen tiestä ja siistinä säilyvä pintarakenne.

28 91 Meluntorjunnan toimintasuunnitelma Liite 5. (28 / 33) Kohde: Nahkatehtaan päiväkoti - Epilän lisäryhmä Osoite: Pispalan valtatie 110 Hoitopaikkojen määrä: 66 Voimakkain melulähde: Pispalan Valtatie päivällä, raideliikenne yöllä (ei haittaa päiväkotitoiminnalle) Voimassa oleva asemakaava: Muuta: Melusuojauksen toteuttaminen haastavaa maiseman ja korkeussuhteiden vuoksi. Kohde vaatii erityisen tarkkaa suunnittelua kaupunkikuva huomioiden. Suunnittelussa konsultoitava rakennusvalvontaa. Suunnittelussa on aina huomioitava esteen korkeuden suhde etäisyyteen tiestä ja siistinä säilyvä pintarakenne. EHYT-hankkeen kohde.

29 92 Liite 5. (29 / 33) Kohde: Nekalantie ja Viinikankatu Osoite: Nekalantie, Viinikankatu Altistujamäärä (LAeq07-22 > 55 db): 310 Voimakkain melulähde: Nekalantie ja Viinikankatu Voimassa oleva asemakaava: alueita , , Muuta: Melua vähennetään liikenteen ohjauksella ja rajoituksilla. Yhteyden katkaiseminen Viinikan liikenneympyrästä Nekalantielle. Yhteyden katkaiseminen Viinikan liikenneympyrästä Viinikankadulle

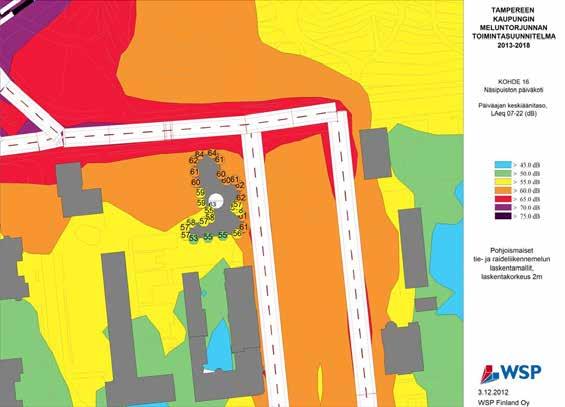

30 93 Meluntorjunnan toimintasuunnitelma Liite 5. (30 / 33) Kohde: Näsipuiston päiväkoti Osoite: Hämeenpuisto 2 Hoitopaikkojen määrä: 70 Voimakkain melulähde: Hämeenpuisto Voimassa oleva asemakaava: , vireillä oleva asemakaava: 8156 KKA Muuta: Melusuojauksen toteuttaminen haastavaa maiseman ja korkeussuhteiden vuoksi. Kohde vaatii erityisen tarkkaa suunnittelua kaupunkikuva huomioiden. Suunnittelussa konsultoitava rakennusvalvontaa. Suunnittelussa on aina huomioitava esteen korkeuden suhde etäisyyteen tiestä ja siistinä säilyvä pintarakenne. EHYT-hankkeen kohde.

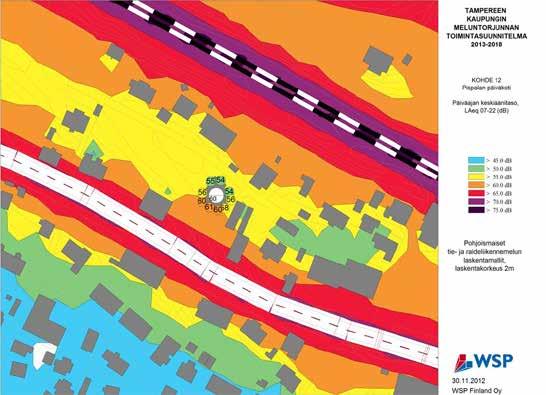

31 94 Liite 5. (31 / 33) Kohde: Pispalan päiväkoti Osoite: Pispalan valtatie 6 Hoitopaikkojen määrä: 33 Voimakkain melulähde: Pispalan valtatie Voimassa oleva asemakaava: , vireillä oleva asemakaava: 8309 TRE Muuta: Rakennuksen ja pihapiirin kulttuurihistoriallinen ja kaupunkikuvallinen merkitys tulee huomioida melusuojausta suunniteltaessa. Kohde vaatii erityisen tarkkaa suunnittelua kaupunkikuva huomioiden. Suunnittelussa konsultoitava rakennusvalvontaa. Suunnittelussa on aina huomioitava esteen korkeuden suhde etäisyyteen tiestä ja siistinä säilyvä pintarakenne. Valituskohde.

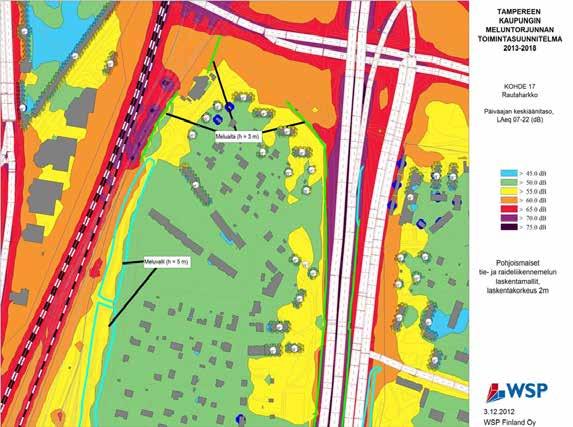

32 95 Meluntorjunnan toimintasuunnitelma Liite 5. (32 / 33) Kohde: Rautaharkon asuinalue Osoite: Veturikatu Altistujamäärä (LAeq07-22 > 55 db): 180 Voimakkain melulähde: Rautaharkon ratapiha ja Lempääläntie Voimassa oleva asemakaava: Muuta: Kohde on esitetty suojattavaksi Rataympäristöselvityksessä LIV:n ja kaupungin yhteistyönä. On myös pitkäaikainen meluvalituskohde. EHYT-hankkeen kohde.

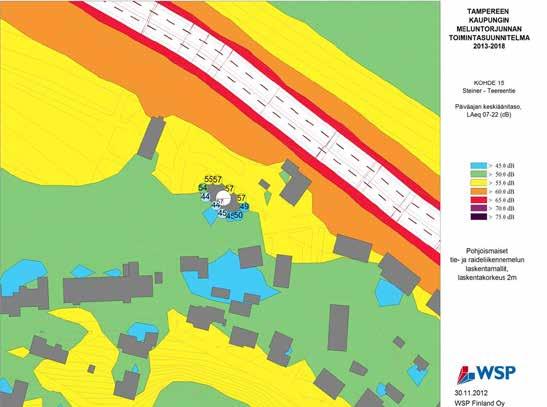

33 96 Liite 5. (33 / 33) Kohde: Tampereen Rudolf Steiner-Lastentarha Osoite: Teerentie 7 Hoitopaikkojen määrä: 66 Voimakkain melulähde: Kalevantie Voimassa oleva asemakaava: Muuta: Ulkoilupiha välittömästi kadun vieressä melualueella. Kohde on puistoa jolla on käyttäjiä myös päiväkodin ollessa suljettuna. Kohde vaatii erityisen tarkkaa suunnittelua kaupunkikuva huomioiden. Suunnittelussa konsultoitava rakennusvalvontaa. Suunnittelussa on aina huomioitava esteen korkeuden suhde etäisyyteen tiestä ja siistinä säilyvä pintarakenne.
