Patruunan rakenne. Stuukkaus Sinetöi kaikki patruunan komponentit tiukasti hylsyn sisään. Voi olla 6 tai 8 saumainen.

Transkriptio

1 KÄYTTÖOPAS Tämän käyttöohjeen osittainenkin kopiointi, julkaisu sähköisessä tai painetussa muodossa sekä muu levittäminen ilman Nordhunterin kirjallista lupaa on kielletty Tekijänoikeuslain (404/1961) nojalla.

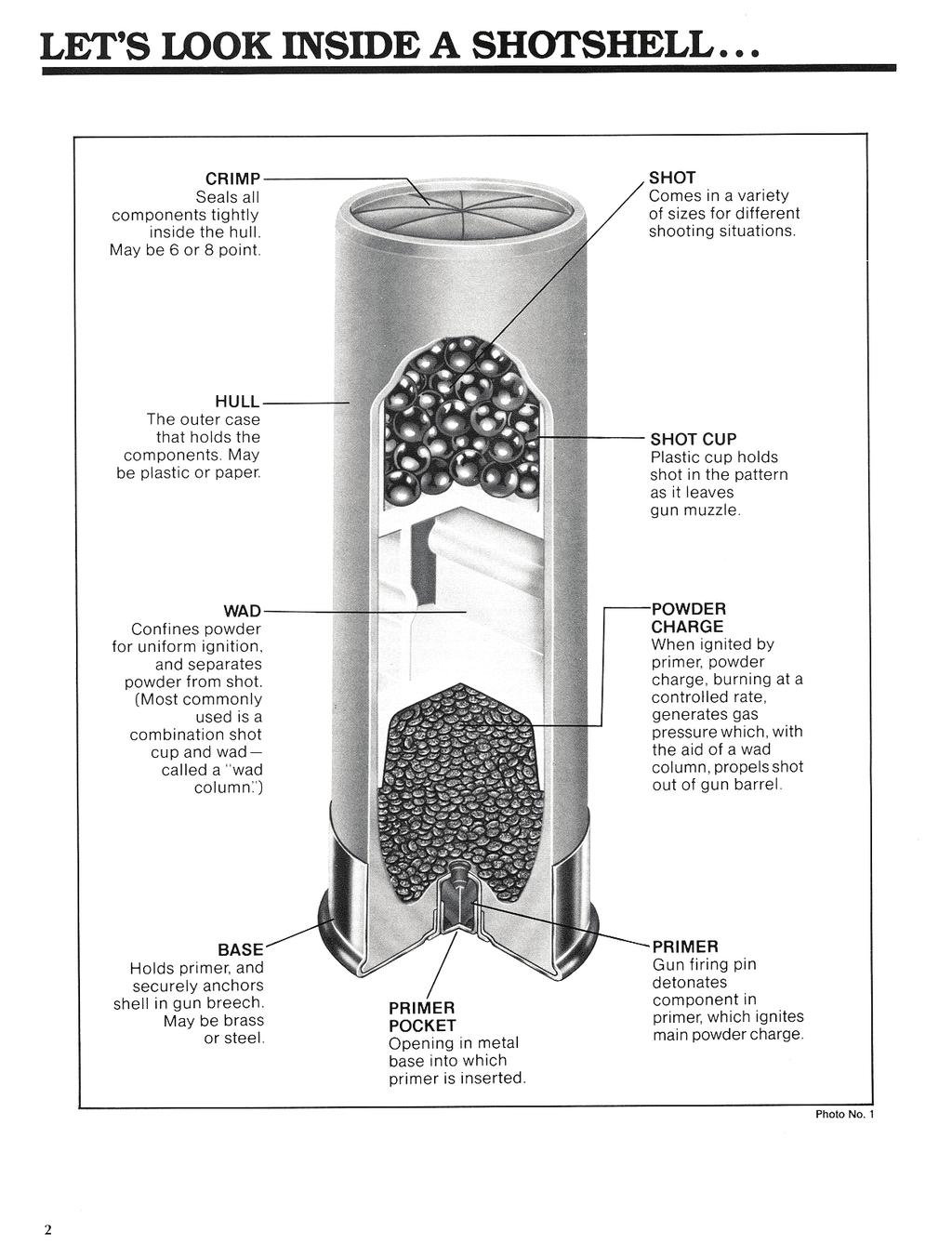

2 Patruunan rakenne Stuukkaus Sinetöi kaikki patruunan komponentit tiukasti hylsyn sisään. Voi olla 6 tai 8 saumainen. Kuva 1 Haulit Tarjolla on eri kokoja sekä materiaaleja eri tilanteisiin. Hylsy Ulkokuori, joka pitää sisällään kaikki patruunan komponentit. Voi olla muovinen tai paperinen. Haulikuppi Muovinen kuppi hauleille. Pitää hauliparven kasassa. Välitulppa Eristää ruudin hauleista tiivistäen ruudin tasaisesti. Näin ruuti syttyy yhtenäisesti. Yleisimmin käytetty muoto on hylsykupin ja välitulpan yhdistelmä. Ruutilataus Nallin syttyessa ruuti palaa hallitusti ja aiheuttaa kaasupurkauksen. Reaktion synnyttämä paine työntää välitulppaa ja sitä kautta haulit ulos piipusta. Kanta Nalli kiinnittyy kantaan ja kannan reunat ankkuroi patruunan aseen lukkoon. Kannan materiaali on yleensä messinkiä tai rautaa. Nallitasku Kolo kannan pohjassa, johon nalli kiinnittyy. Nalli Aseen nallipiikki laukaisee nallin, joka sytyttää ruutilatauksen. 2

3 Komponenttien valinta Kuten edellisellä sivulla havaittiin, haulikon patruuna koostuu useista eri osista. Patruunan eri komponenteista on saatavana runsaasti erilaisia vaihtoehtoja. Jokaisen MEC-latauspuristimen mukana tulee esitteitä johtavien patruunakomponenttien valmistajilta. Tutustuessasi näihin materiaaleihin opit mitä nalleja, ruutilatauksia, välitulppia ja hauleja hylsyissä tulee käyttää vesilinnuille, pienriistalle tai esim. trap- ja skeetammunnassa. Ballistiikan asiantuntijat ovat testanneet tarkkaan jokaisen yhdistelmän parhaan suorituskyvyn sekä turvallisuuden saavuttamiseksi. Komponenttien valmistajat eivät suosittele minkäänlaisia kokeita tai testejä eri yhdistelmien välillä, koska se voi olla vaarallista. Hylsyn valinta Yksi tärkeimmistä tekijöistä patruunanlatauksessa on oikeanlaisen hylsyn valinta. Alussa kannattaa käyttää pelkästään uusia hylsyjä. Vanhojen hylsyjen käyttäminen voi olla erittäin lannistavaa. Kaikkien hylsyjen kapasiteetti ei nimittäin ole sama ja niiden stuukkaus voi erota toisistaan. Joka kerta kun käytät eri kapasiteetin omaavia hylsyjä (johtuu yleensä välitulpan pituudesta) joudut kasaamaan patruunan eri komponenteista täyttääksesi patruunan optimaalisesti. Emme kuitenkaan suosittele heittämään vanhoja hylsyjäsi pois, mutta suosittelemme aluksi pitämään asiat yksinkertaisina kunnes olet kerännyt tarpeeksi kokemusta erilaisten komponenttien kasaamisesta. Välitulpan valinta Välitulppa on ruudin ja haulien välinen osa. Kun välitulppa on asennettu tiiviisti, työntää palavan ruudin aiheuttama paine välitulpan sekä haulikupin hauleineen maksimaalisella voimalla ulos piipusta. Nykyaikaiset haulikupit yhdistävät välitulpan ja haulikupin samaan osaan. Nämä ovat helpoimpia käyttää, joten ne ovat myös kaikista suosituimpia erityisesti aloittelevien lataajien keskuudessa. On olemassa todella paljon erilaisia välitulppia, joten käytä ainoastaan sellaisia jotka ovat yhteensopivia muiden komponenttiesi kanssa. Haulit Erilaisia haulimateriaaleja on olemassa runsaasti. Näistä suosituimmat ovat lyijy ja rauta. Lyijy- ja rautahauleja ei voi vaihtaa keskenään. Rautahaulien lataaminen vaatii niille tarkoitettuja välitulppia. Lyijyhauleille tarkoitettujen välitulppien käyttö rautahaulien lataamisessa ei pelkästään pilaa asettasi vaan saattaa aiheuttaa todella suuren paineen, jolloin ase voi rikkoutua aiheuttaen vakavia vammoja tai jopa kuoleman joko ampujalle tai sivullisille. Ladattaessa rautapatruunoita on erittäin tärkeää että käytetään rautapatruunoille tarkoitettuja komponentteja ja että näiden komponenttien käyttöohjeita noudatetaan 3 Haulikoot Lyijyhaulit Num. Halk.Ø 9 2 mm 4 8½ 2,1 mm 8 2,25 mm 7½ 2,4 mm 3 7 2,5 mm 6 2,75 mm mm 4 3,25 mm 2 3,75 0 Air Rifle 4,4 mm 00 BB 4,5 mm tarkasti. MEC ei ole vastuussa muiden valmistajien käyttämistä komponenteista. On jokaisen käyttäjän omalla vastuulla valita oikeanlaiset komponentit, jotka sopivat rautapatruunoiden lataamiseen. Suurempia haulikokoja mahtuu kappaleina vähemmän patruunan sisälle. Pienemmät haulikoot soveltuvat yleisesti trap- ja skeet-ammuntaan sekä kyyhkyille, tuhoeläimille, pienriistalle jne. Isommat haulikoot ovat yleensä tarkoitettu vähän suuremmalle riistalle kuten sorsille, hanhille, ketuille jne. Kaikki ruuti ei ole samalaista Ruudeilla on eri palamisnopeuksia jonka vuoksi ne sopivat erilaisiin patruunoihin. Mitä raskaampi haulikuorma sitä hitaammin palava ruuti valitaan, sillä raskaampi haulikuorma kiihtyy hitaammin kuin kevyt. Nopeasti palava ruuti yhdistettynä raskaaseen haulikuormaan voi luoda liiallisen paineen piippuun, joka voi pahimmassa tapauksessa aiheuttaa ampujalle tai sivullisille vammoja. (Paine voi purkautua piipun kyljestä tai patruunapesän kautta). Hitaasti palavan ruudin valinta kevyelle haulilataukselle ei taas aiheuta tarpeeksi painetta, jolloin patruuna ei toimi tehokkaasti. Ilman oikeanlaista paineen muodostumista monet ruudit eivät pala tasaisesti eivätkä näin ollen välitä tarpeeksi vauhtia välitulpalle ja hauleille. Älä ikinä käytä samoja ruutimääriä suoraan rautahaulien lataukseen joita olet käyttänyt lyijyhaulien latauksessa. Sopivaksi havaittua ruudin muodostamaa painetta 32 g lyijyhaulien latauksessa ei voida käyttää 32 g rautahaulien latauksessa, sillä paine voi nousta vaaralliselle tasolle. Nallin valinta Buckshot 6 mm 6,4 mm 7,6 mm 8 mm 8,4 mm Nalli sytyttää ruudin. Kun painat aseesi liipaisinta, nallipiikki lyö nalliin, joka aiheuttaa todella pienen räjähdyksen ja sytyttää ruudin. Eri nalleilla on erilaisia ominaisuuksia joten ne sopivat erilaisiin tarkoituksiin. Käytä ainoastaan valmistajan suosittelemia nalleja, jotka sopivat käyttämillesi komponenteille (hylsy, ruuti, välitulppa).

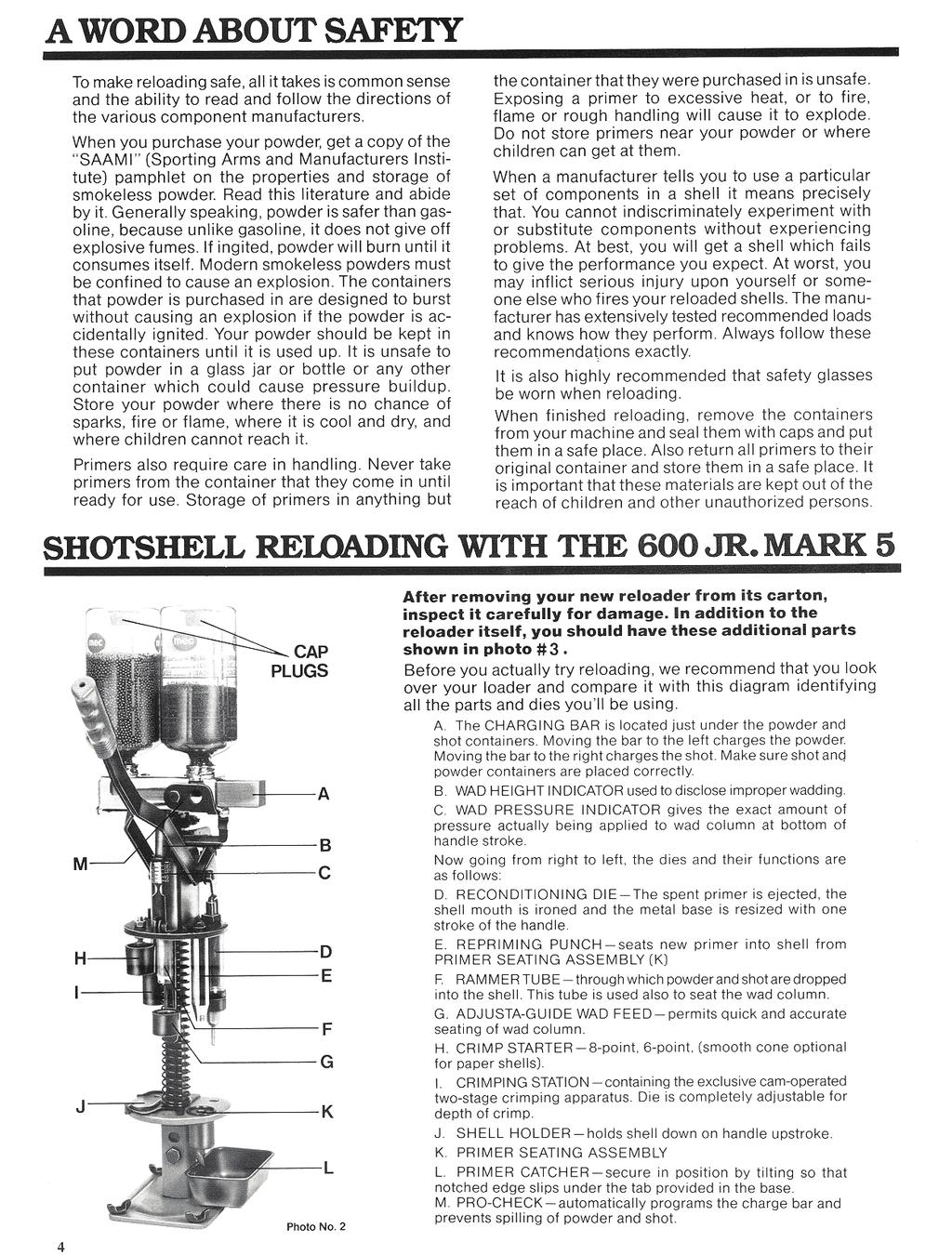

4 Turvallisuusohjeita Tehdäksesi patruunanlatauksesta turvallista sinun tulee käyttää maalaisjärkeä sekä noudattaa eri komponenttivalmistajien ohjeita tarkasti. Ostaaksesi ruutia tarvitset aseenkantoluvan. Lue ruudin säilytystä varten Tukesin Valtioneuvoston asetus räjähteiden valmistuksen ja varastoinnin valvonnasta /819. Yleisesti ottaen ruuti on turvallisempaa kuin bensiini, koska siitä ei liukene räjähtäviä kaasuja. Ruudin syttyessä se palaa kokonaan loppuun asti. Jotta ruuti räjähtäisi, se täytyy pakata tiiviiksi ja sulkea pieneen tilaan. Myytävät ruutipakkaukset on suunniteltu siten, etteivät ne räjähdä syttyessään. Pidä ruuti tällaisessa pakkauksessa niin kauan kun sitä on jäljellä. Älä laita ruutia erilliseen lasipurkkiin tai muuhun astiaan sillä syttyessään ruuti saattaa räjähtää jos pakkauksen sisään syntyy liian paljon painetta. Säilytä ruutia lasten ulottumattomissa viileässä ja kuivassa paikassa, jossa ei ole mahdollisuutta kipinöiden tai tulen syntymiseen. Myös nallit vaativat varovaista käsittelyä. Älä ota nalleja ulos pakkauksesta muulloin kuin patruunoiden lataamisen yhteydessä. Nallien säilyttäminen missään muualla kuin niiden ostopakkauksessa ei ole turvallista. Nallin altistaminen liialliselle lämmölle tai tulelle sekä nallien huolimaton käsittely voi aiheuttaa nallin räjähdyksen. Säilytä nalleja lasten ulottumattomissa. Älä säilytä nalleja samassa paikassa ruudin kanssa. Älä sovella valmistajien ohjeita patruunan komponenteista vaan noudata niitä täydellisesti. Et voi umpimähkäisesti vaihtaa tai kokeilla eri komponentteja keskenään ilman ongelmia. Parhaimmillaan luot patruunan, jonka suorituskyky on huono ja pahimmassa tapauksessa aiheutat vakavan vahingon itsellesi tai sivullisille. Valmistajat ovat testanneet eri latauksia laajamittaisesti ja täten tietävät että ne toimivat. Noudata aina näitä ohjeita perusteellisesti. On suositeltavaa käyttää suojalaseja patruunoiden lataamisen aikana. Lopetettuasi patruunoiden lataamisen, irrota hauli- ja ruutisäiliöt, kiinnitä niihin kannet ja varastoi turvalliseen paikkaan. Poista ylimääräiset nallit ja siirrä ne takaisin alkuperäiseen pakkaukseen. Säilytä latauksessa käytettävät materiaalit lasten sekä ulkopuolisten henkilöiden ulottumattomissa. Lataaminen 600 Jr. Mark 5 -latauspuristimella Säiliöiden korkit Kuva 2 Tarkasta latauspuristimen kunto avatessasi myyntipakkauksen. Itse latauspuristimen lisäksi pakkauksessa tulee olla myös seuraavaksi esitetyt osat. Ennen kuin aloitat itse lataamisen, suosittelemme että vertaat omaa latauspuristintasi viereiseen kuvaan ja tunnistat seuraavaksi esiteltävät osat omasta laitteestasi. A. HAULI- JA RUUTIANNOSTELIJA Sijaitsee heti hauli- ja ruutisäiliöiden alapuolella. Ruuti ladataan annostelijan ollessa vasemmassa reunassa ja hauleja annostelijan ollessa oikeassa reunassa. Varmista että hauli- ja ruutisäiliöt on asennettu oikein. B. VÄLITULPAN PITUUDEN ILMAISIN C. VÄLITULPAN ASENNUSPAINEEN ILMAISIN Näyttää asteikolla kahvasta painettaessa välitulppaan kohdistuvan paineen. D. HYLSYN KANNAN SUPISTIN / NALLINPOISTO TYÖKALU Poistaa nallin, tasoittaa vanhan stuukkauksen sekä supistaa hylsyn kannan sopivaksi. E. NALLITIN Asettaa uuden nallin hylsyyn F. RUUDIN JA HAULIEN SYÖTTÖPUTKI / VÄLITULPAN ASETUSTYÖKALU Ruuti ja haulit lasketaan hylsyyn syöttöputken läpi. Lisäksi välitulppa painetaan paikoilleen. G. VÄLITULPAN OHJAIN Ohjaa välitulpan tarkasti oikealle paikalleen. H. ESISTUUKKAUSASEMA Mukana 6 ja 8-osaiset holkit tähtistuukkaukseen. I. STUUKKAUSASEMA Tekee lopullisen stuukkauksen. Korkeussäädettävä hylsyn pituuden mukaan. J. HYLSYNPIDIN Pitää hylsyn paikoillaan kahvaa nostettaessa. K. NALLINASETUSTYÖKALU L. NALLIEN KERÄÄJÄ M. ANNOSTELIJAN KULJETIN/RAJOITIN Rajoittaa annostelijan liikkeen ja pitää annostelijan täsmälleen oikealla paikalla. 4

5 Pakkauksen sisältämät osat A. Siipimutterit (4 kpl) B. Uppokantaruuvit (4 kpl) C. Välitulpan ohjain D. Tähtistuukkausholkki (6 saumainen) E. Nallien kerääjä F. Kuusiokoloavain G. Messinkirinkka H. Nallin asetuspidike I. Nallinasetustyökalun jousi J. Nallinasetustyökalun kuppi K. Nallinasetustyökalun korkeudensäätöholkki (76mm hylsy) Kuva 3 Latauspuristimen kasaaminen käyttöä varten Kasaa osat H, I, J kuten viereisessä kuvassa. Messinkirikkaa (G) käytetään ainoastaan erittäin hienojakoisen ruudin kanssa (Winchester) ruudin vuotamisen esteeksi. Poista tiivisteholkki ruutisäiliön liittimestä (kuva 6.), asenna messinkirikka ja laita tiiviste takaisin rikan päälle. Latauspuristimen asentaminen kiinteästi esim. penkkiin tai pöytään on suositeltavaa mutta ei pakollista. Jos sinulla ei ole mahdollisuutta kiinteään asennukseen, niin voit kiinnittää latauspuristimen 19 x 300 x 460 mm vanerinpalaan. Kuvasta 4. näet optimaalisen sijoituspaikan latauspuristimelle vaneripalan päällä. Aseta latauspuristimesi leikatun vaneripalan päälle ja merkkaa penkin kiinnitysrei istä kynällä merkit vaneriin. Siirrä latauspuristin sivuun ja poraa merkitsemiisi kohtiin 7 mm poranterällä reiät. Aseta latauspuristin takaisin paikoilleen, aseta uppokantaruuvit alapuolelta rei istä läpi ja kiristä ne tukevasti mukana tulleilla siipimuttereilla. Uppokantaruuvit kannattaa kiristää siten että ruuvien kannat uppoavat hieman vaneriin. Näin latauspuristimen alla oleva työtaso ei naarmuunnu. Kuva 4 Kuva 5 Tässä vaiheessa sinun tulisi tietää mitä latauskomponentteja tulet käyttämään. Kuvassa 5. näkyvät komponenttien suositeltavat sijainnit lataamisen aikana, jotta latauspuristimen käyttö olisi mahdollisimman tehokasta. Latauspuristimen ollessa edessäsi sen tulisi näyttää samankaltaiselta kuin kuvassa 2. Tässä kuvassa latauspuristimen oikealla puolella on ruudit ja vasemmalla haulit. Irrota annostelijan kuljetin/rajoitin (musta metallilevy) poistamalla pultti levyn kyljestä. Vedä hauli- ja ruutiannostelija latauspuristimen oikealta puolelta ulos. Irrota suojalevy ruutiholkin reiän päältä. Kiinnitä haluamasi annostelija paikalleen (kuva 7), työnnä annostelija takaisin paikalleen ja kiinnitä annostelijan kuljetin/rajoitin takaisin. Varmista että ruuti- ja haulisäiliöiden tiivisteet ovat paikoillaan liittimissä (kuva 6) ja kiinnitä säiliöt paikoilleen. Siirrä hauli- ja ruutiannostelija äärioikealle ja poista säiliöiden kannet. Täytä säiliöt haluamillasi hauleilla sekä ruudilla. Kiinnitettyäsi kannet takaisin säiliöön on kaikki valmista patruunoiden latausta varten. Huomaa että säiliöt voi kääntää takakautta ympäri (kuva 8), jotta jäljellejäävät haulit ja ruuti saadaan poistettua. Säiliöiden kääntymistä säätävä ruuvi kannattaa pitää tarpeeksi tiukkana, mutta ylikiristys voi rikkoa pidikkeen. HUOM. Patruunan latauksessa kannattaa käyttää tervettä järkeä. Räjähteiden ja helposti syttyvien aineiden huolimaton käsittely voi johtaa vakaviin vammoihin. Suosittelemme latausmäärien puntarointia tarkalla vaa alla jolloin vältytään väärien ruutimäärien käytöltä. Valmistajien lataussuosituksia tulee noudattaa tarkasti ja suosittelemme käyttämään suojalaseja latauksen aikana. Emme ole vastuussa latauksen aikana sattuneista vahingoista ja tapaturmista. MEC ei ole vastuussa muiden valmistajien käyttämistä komponenteista. Kuva 7 Kuva 6 Tiivisteet Kuva 8 5

6 Lataaminen vaiheittain Kuva 9 Latauksen etenee vaiheittain myötä päivään (kuva 9). Patruunan lataus alkaa nallipoistolla ja hylsyn kannan supistuksella (#1). Tämän jälkeen tulee nallitus (#2), ruudin annostelu, välitulpan asennus, haulien annostelu (#3) esistuukkaus (#4) ja lopuksi (#5) stuukkaus. Vaihe 1 Ota oikeaan käteesi tyhjä hylsy ja aseta se nallinpoistoasemaan #1 (kuva 10). Vedä kahva vasemmalla kädelläsi pohjaan asti. Tunnet vastusta kun hylsyn kanta alkaa muotoutumaan ja saatat tuntea myös kun nalli irtoaa kannasta. Varmista että vedät kahvan ääriasentoon asti. Muuten nalli ei välttämättä lähde irti eikä hylsyn kannan koko puristu tarpeeksi. Nosta kahva yläasentoon. Tunnet nostaessa vastusta kun hylsy työntyy irti supistusholkista. Irrota hylsy oikealla kädellä supistin-/nallinpoistotyökalusta ja aseta hylsy nallittimeen (kuva 11). Vaihe 2 Aseta nalli oikealla kädellä nallittimen asetuspidikkeeseen #2 (kuva 12). Paina vasemmalla kädellä kevyesti kahvaa alas kunnes nalli asettuu tukevasti paikoilleen. Käytä vain sen verran voimaa että nalli asettuu samalle tasolle hylsyn kannan pohjan kanssa. Nostaessasi vasemmalla kädellä kahvaa takaisin ylös, poista nallitettu hylsy oikealla kädelläsi nallittimesta ja aseta se annostelu- ja välitulpan asennuspidikkeeseen #3 (kuva 13). Kuva 10 Kuva 11 Kuva 12 Kuva 13 6

7 Vaihe 3 Annostelija Paina kahvaa vasemmalla kädelläsi alaspäin kunnes syöttöputki menee hylsyn sisälle. Pidä kahvaa tässä asennossa ja siirrä oikealla kädelläsi haulija ruutiannostelija vasempaan reunaan syöttääksesi ruudin. Syöttöputki Kuva 14 Vaihe 4 Nosta kahva vasemmalla kädelläsi yläasentoon. Aseta välitulppa välitulpan ohjaimeen (kuva 15) ja paina vasemmalla kädelläsi kahva alas. Kuva 15 Vaihe 5 Vaihda kättä ja nosta seuraavaksi oikealla kädelläsi kahvaa ylöspäin siten että syöttöputki jää hylsyn sisälle. Siirrä vasemmalla kädelläsi hauli- ja ruutiannostelija oikeaan reunaan haulien syöttöä varten. Kuva 16 Vaihe 6 Kuva 17 Kuva 18 Nosta kahva yläasentoon ja aseta hylsy vasemmalla kädelläsi esistuukkausasemaan #4 (kuva 17). Vedä kahva oikealla kädelläsi pohjaan asti. Voit säätää esistuukkausasemaa ylös tai alas löysäämällä asemassa olevan piikin muttereita ja siirtämällä piikkiä ylös ja alas. Alaspäin siirtämällä saat vahvemman esistuukkauksen kun taas korottamalla vähennät esistuukkauksen määrää. Tehdassäätöjen pitäisi kuitenkin sopia yleisimpiin hylsymalleihin. Voit vaihtaa stuukkausholkin vetämällä sitä alas ja napsauttamalla uuden tilalle. Oikein stuukattu hylsy tulisi näyttää samalta kuin kuvassa 18. Suurimmassa osassa skeet ja trap -patruunoissa käytetään 8 saumaista stuukkausta (pois lukien kaliiperit 28 ja.410). Suuri osa metsästyspatruunoista stuukataan 6 saumalla. Ladattaessa käytettyjä hylsyjä on tärkeintä että stuukkaus tehdään samalla jaolla kuin alkuperäisessä hylsyssä. 7

8 Vaihe 7 Nosta kahva oikealla kädelläsi ylös että saat siirrettyä hylsyn stuukkausasemaan #5 (kuva 19). Vedä kahva tasaisen rauhallisesti pohjaan asti. Nosta kahva yläasentoon ja poista valmis patruuna. Näiden ohjeiden ja harjoittelun avulla voit ladata 6:sta 10:een laatikkoa patruunoita tunnissa. Oikein stuukattu hylsy tulisi näyttää samalta kuin kuvassa 20. Kuva 19 Latauspuristimen säätäminen Kuva 20 Hylsyn supistusholkki ja nallinpoistotyökalu (#1, kuva 21) Voit säätää hylsyn supistusholkin korkeutta sekä nallinpoistopiikin korkeutta. Nallinpoistopiikin kärki tulee ulottua n. 1,5 mm pohjareiän sisäpuolelle kun kahva on painettuna ala-asentoon. Supistusholkin alareunan ja alatason väliin tulee jäädä n. 1,5 mm väli kun kahva on Kuva 21 painettuna ala-asentoon. Jos supistusholkin ja tason väliin jää liian vähän tilaa, voi hylsyn kanta murskaantua ja laajentua, jolloin hylsy ei välttämättä mahdu pumppuhaulikkojen ja puoliautomaattihaulikkojen makasiineihin. 8

9 Nallitin (#2, kuva 21) Nallittimelle ei ole varsinaisia säätöjä. Huomioi kuitenkin että hylsy saattaa rikkoutua jos nallituksessa käytetään liiallista voimaa. Syöttöputki (#3, kuva 21) Ainoat säätöominaisuudet liittyvät välitulpan korkeuden ilmaisimeen ja välitulpan asennuspaineen ilmaisimeen. Kuvassa 22 näkyy välitulpan asennuspaineen ilmaisin, säätöruuvi ja välitulpan korkeuden ilmaisin. Nykyaikaisilla välitulpilla riittää kun ne painetaan napakasti ruutia vasten. Välitulpan asennuspaineen ilmaisimen ei välttämättä tarvitse liikkua kun välitulppa painetaan kiinni. Välitulpan asennuspaineen ilmaisimen merkinnät ovat viitteellisiä. Asteikon tarkoitus on havainnollistaa ja kompensoida komponentteihin kohdistuvaa painetta kun käytetään erilaisia haulimääriä ja erilaisia välitulppia. Löysää kuusiokoloruuvia kun haluat tehdä muutoksia asteikkoon, jolloin sisäputki (kuva 22) pääsee liikkumaan. Säädön tarkoitus olisi saada välitulpan korkeuden ilmai- Kuva 22 Sisäputki Välitulpan korkeuden ilmaisin Välitulpan asennuspaineen ilmaisin Säätöruuvi sin haluttuun kohtaan tai välitulpan asennuspaineen ilmaisin halutulle lukemalle kun kahva on painettuna ala-asentoon. Sisäputken laskeminen madaltaa välitulpan korkeuden ilmaisinta ja lisää välitulppaan kohdistuvaa painetta. Sisäputken nostaminen taas korottaa välitulpan korkeuden ilmaisinta ja laskee välitulppaan kohdistuvaa painetta. Joskus huonolaatuiset stuukkaukset johtuvat välitulpan väärästä asennosta (välitulppa on liian korkealla tai syvällä), jolloin säätäminen edellä mainittujen ohjeiden mukaan korjaa ongelman. Vioittuneen välitulpan ohjaimen voi irrottaa työntämällä sitä ylöspäin kiinnikekiskoa pitkin jolloin se irtoaa. Uusi välitulpan ohjain painetaan uraa pitkin paikalleen. (kuva23). Esistuukkaus (#4, kuva 21) Oikein käytettynä uuden 600 Jr Mark 5 -latauspuristimen esistuukkausasema ei käytännössä koskaan tee taitoksia väärin. Taittoholkin saa tarvittaessa vetämällä irti. Voit säätää tarvittaessa esistuukkausasemaa ylös tai alas löysäämällä asemassa olevan piikin muttereita ja siirtämällä piikkiä ylös ja alas. Alaspäin siirtämällä saat vahvemman esistuukkauksen kun taas korottamalla vähennät esistuukkauksen määrää. Käytettyjä hylsyjä ladattaessa on tärkeintä että stuukkaus tehdään samalla jaolla kuin alkuperäisessä hylsyssä. Kuva 24 Stuukkaus (#5, kuva 21) Kuusiokoloruuvi (#8324) Kannatinrulla Lukkoruuvi (#461A) Pystyruuvi (#721B) Kuva 25 Uuden latauspuristimesi stuukkauksen tehdassäädöt sopivat suurimpaan osaan hylsymalleista. Lopullista stuukkausta voidaan säätää kahdesta eri kohdasta. Ensimmäinen on säätölevyn kuusiokoloruuvi (#8324, kuva 25) ja toinen on stuukkausholkin pystyruuvi (#721B, kuva 25). Neljä yleisintä ongelmaa voidaan korjata edellä mainittujen säätöruuvien avulla (kuvat #26 29). Hylsy #1 (kuva 26) Stuukkausholkki ei ole tarpeeksi syvällä. Korjaa löysäämällä lukkoruuvia (#461A) ja kierrä pystytappia syvemmälle. Hylsy #2 (kuva 27) Stuukkausholkki liian syvällä. Korjaa löysäämällä lukkoruuvi (#461) ja kierrä pystytappia ylöspäin. Hylsy #3 (kuva 28) Hylsyn keskellä on reikä. Korjaa löysäämällä säätölevyn kuusiokoloruuvia (#8324) ja siirtämällä säätölevyä alaspäin 0,3 mm. Kokeile tämän jälkeen uudestaan. Hylsy #4 (kuva 29) Hylsyn stuukkaus on kiertynyt. Korjaa löysäämällä säätölevyn kuusiokoloruuvia (#8324) ja siirtämällä säätölevyä ylöspäin 0,3 mm. Kokeile tämän jälkeen uudestaan. Kuva 26 Kuva 27 Säätölevy Kuva 23 Kuva 28 Kuva 29 9

10 Voitelu ja hoito Oheiseen kuvaan merkityt sarankohdat tulee voidella ajoittain molemmilta puolilta. Suosittelemme EP90 öljyä tai vastaavaa vahvaa öljyä. Pystypalkki (A), jonka ympärillä latauskoneisto liikkuu, tulee pitää hyvin voideltuna aina. Älä käytä suihkutettavia öljyjä, koska öljypisarat kerääntyvät myös latauspuristimen muihin osiin. Pidä pyörivä rulla, jota vasten stuukkauskoneiston kääntövarsi/säätölevy liikkuu, kevyesti rasvattuna. Kokeile välillä stuukkausholkkien sisältä onko likaa päässyt kertymään ja puhdista tarvittaessa liinalla. Yleinen puhtaus patruunan latauksessa ei ole pelkästään hyväksi vaan pakollista kun halutaan työskennellä tehokkaasti. Ruudin ylijäämät eivät ole syttyviä, mutta ne aiheuttavat hankausta ja kulumista laitteistoon. Älä anna lian kerääntyä latauspuristimeesi. Muista pitää haulit joko säiliössä tai hylsyn sisällä. Irtonaiset haulit jalan alla tai vaimosi peitossa saattavat aiheuttaa hankaluuksia harrastustoiminnallesi. Pienellä vaivalla säästyt isommilta ongelmilta. 76 mm hylsyt Kuva 30 Aloita irrottamalla pystypakin pultti (kuva 31). Nosta pystypalkkia 6 mm ja laita pultti takaisin. Pultin tulisi olla sekä pystypalkin että latauspuristimen pohjaosan ylimmissä rei issä. Varmista että pystypalkki on suorassa pohjaosaan nähden ja kiristä pultti. Kierrä seuraavaksi nallinpoistotyökalun ympärillä oleva sylinteri auki ja vedä se alakautta pois. Löysää nallin irrotuspiikin mutteri (460A) ja paina puristimen kahva ala-asentoon. Pidä nallinpoistopiikkiä yläasennossa (yläkaari vastaa kahvarakenteeseen) ja säädä nallinpoistopiikin korkeus siten että nallinpoistopiikin kärki ulottuu n. 1,5 mm pohjareiän sisäpuolelle kun kahva on painettuna ala-asentoon. Kiristä mutteri. Aseta sylinteri takaisin ja kierrä tiukasti kiinni. Löysää sylinterin ympärillä oleva rikka ja paina latauspuristimen kahva ala-asentoon. Kierrä supistusholkkia siten, että sen alareunan ja alatason väliin tulee jäädä n. 1,5 mm väli kun kahva on painettuna ala-asentoon. Kiristä supistusholkki paikalleen rikalla. Pystypalkin pultti Kuva 31 Kuva 32 Kääntövarren pultti Kääntövarsi Ulostyöntäjä Lukkomutteri Supistimen ja nallinpoistajan pidike Sylinteri Lukkomutteri ja rikka Supistusholkki Nallinpoistopiikki Seuraavan vaiheen nallituskoneiston rakenne tulee muuttaa 76 mm hylsylle sopivaksi. Nosta nallittimen pohjapala irti latauspuristimen pohjaosasta ja vaihda uusi nallinasetustyökalun korkeudensäätöholkki nykyisen tilalle (Osa K, kuva 3). Osa nostaa nallittimen pohjaosan korkeutta sopivaksi 76 mm hylsyjä varten. Vaihda tarvittaessa stuukaussylinterit vastaamaan lataamiesi hylsyjen stuukkausta (6 tai 8 taitoksinen). Asenna oikeanlainen hauli- ja ruutiannostelija sekä oikea ruutiholkki. Latauspuristimesi on nyt valmis 76 mm hylsyjen latausta varten. 10

11 Ongelmatilanteita Liian isot hylsyt Syy huonosti patruunapesään mahtuvalle mutta helposti ulos tulevalle hylsylle voi olla liian paksu muovi- tai pahviosa. Muovihylsyjen tapauksessa ongelma johtuu melkein aina liian tiukkaan täytetystä hylsystä. Korjataksesi ongelman tarvitset: 1. Suuremman kapasiteetin omaavan hylsyn 2. Lyhemmän välitulpan 3. Vähemmän hauleja 4. Tiiviimpää ruutia 5. Joskus välitulpan puristaminen kovemmalla paineella auttaa tekemään tilaa hylsyyn. Hylsyn liiallinen ja liian vähäinen täyttyminen korjautuu yleisimmin oikeankokoisella välitulpalla. Kaikki edellä mainitut ongelmanratkaisut sopivat myös pahvihylsyille, mutta yleisin ko. ongelman aiheuttaja on kosteus, joka turvottaa hylsyn rakennetta. Ainoa keino välttyä kosteuden muodostumiselta on hylsyjen kuivaaminen ennen latausta. Älä koskaan yritä kuivata ladattuja hylsyjä! Hylsyt kuivuvat hyvin uunissa 200 asteessa 30 min aikana. Pahvihylsyjen lataamista ei kannata edes harkita kuumalla ja kostealla säällä. Syy huonosti patruunapesään mahtuvalle ja huonosti ulos tulevalle hylsylle voi olla liian paksu kanta. Korjataksesi ongelman: 1. Varmista että supistusholkki puristuu tarpeeksi syvälle kannan reunaan asti 2. Vaihda upistusholkki jos se on kulunut eikä supista kantaa enää tarpeeksi 3. Varmista ettei patruunapesässä ole pinttynyttä likaa Syy pumppuhaulikon tai puoliautomaattihaulikon makasiiniin mahtumattomille hylsyille, on laajentunut kannan reunus. 1. Kannan reunus voi turvota jos hylsyjä ammutaan aseilla, joiden patruunapesät ovat suuria. 2. Latauspuristimen kannan supistusholkin painautuminen liian alas voi johtaa kannan reunuksen laajentumiseen. Hylsyn pullistuminen kannan reunan jälkeen johtuu yleensä hylsyn liian tiukkaan täytetystä hylsystä. Korjataksesi ongelman tarvitset: 1. Suuremman kapasiteetin omaavan hylsyn 2. Lyhemmän välitulpan 3. Vähemmän hauleja 4. Tiiviimpää ruutia 5. Joskus välitulpan puristaminen kovemmalla paineella auttaa tekemään tilaa hylsyyn Hylsyn pullistuminen voi johtua myös stuukkauksen liian kovasta paineesta. Katso kohta #5 kappaleesta Latauspuristimen säädöt. Huonot stuukkaukset 1. Stuukkauksen keskellä on reikä Katso kohta #5 kappaleesta Latauspuristimen säädöt. 2. Väärin taittuneet stuukkaukset Tarkista käytätkö väärää stuukkaussylinteriä (6 tai 8 saumaa). 3. Stuukkaus on kiertynyt Stuukkauksen säätövarsi on säädetty väärin. Katso kohta #5 kappaleesta Latauspuristimen säädöt. Latausprosessin aikana syntyneitä ongelmia Haulit jumiutuvat annostelijaan lataamisen aikana. Syitä tähän voi olla: 1. Isot haulikoot (suuremmat kuin 2,75 mm). 2. Kuluneet tiivisteet säiliöiden ja annostelijan välissä. 3. Uudelleenkäytetyt haulit Suuria haulikokoja käytettäessä laite toimii paremmin jos haulipuolen tiiviste poistetaan säiliön ja annostelijan välistä. Heiluttamalla annostelijaa kevyesti sivusuunnassa auttaa yleensä tiputtamaan haulit. Haulit jumiutuvat syöttöputkeen eivätkä tipu hylsyyn Haulien jumiutuminen voi olla todella turhauttavaa erityisesti ladattaessa isoilla hauleilla pienen kaliiberin hylsyjä. Helpoin tapa välttyä jumiutumiselta on nostaa syöttöputki niin ylös että se juuri yltää hylsyn sisälle ja siirtää annostelija hiljalleen haulireiän päälle, jotta haulit valuvat tasaisesti hylsyn sisälle. Ruuti valuu annostelijan liitimen välistä Johtuu yleensä messinkirikan puuttumisesta säiliön ja annostelijan välisestä liittimestä silloin kun käytetään erittäin hienojakoista ruutia (Winchester). Messinkirikan asennusohjeet löytyvät sivulta 5 kohdasta Pakkauksen sisältämät osat. Rautahaulit Tällä latauspuristimella voidaan ladata rautapatruunoita. Rauta ja lyijy eivät toimi ristiin samoilla välineillä ja resepteillä. Tarvitset raudan lataamiseen MEC #8433 -sarjan. Älä käytä lyijyn lataamiseen tarkoitettuja välineitä. Tarvitset rautapatruunoiden lataamiseen myös erillisen rautahauleille tarkoitetun annostelijan. 11

12 MEC 600 JR Mark osaluettelo 205* Pudotusputki ruudille ja hauleille 301L-13x Ruuti/haulisäiliö 302 Ruuti -ja hauliannostelija 304CA Annostelijan kiinnitysteline 304D Annostelijan kiinnitystelineen ruuvi 304G Annostelijan kiinnitystelineen holkki 304J Annostelijan kiinnitystelineen mutteri 306F Välitulpan asetuspaineen ilmaisin 306P Paineasteikon osoitin 306T Paineilmaisimen jousi 309E Stoppari 325CA Nallinasetustyökalu 330 Jousi 331 Jousikuppi 351 Nallinkerääjä 459A Lukitusmutteri 505B* Syöttöputki 507 Syöttöputken korkeuden säädön kiristin 507A Ruuvi 507B Kuusiokoloavain 519* Nallinpoistotyökalu 610 LH & RH Link PR 612 Rungon jousi 613D Stuukkauskoneiston rullan tappi 704C Annostelijan pidike 709C Kammen kädensija 709 Puristimen kampi 711 Puristimen pystypalkki 715* Hylsyn pidin 720* Nallinasetusholkki 721B* Stuukkarin pystytappi 721CAP* Stuukkarin pystytapin pesä 723 Stuukkarin säätölevy 751D Välitulpan ohjaimen jousi 751E Annostelijan kuljetin/rajoitin 760 Hylsyn ulostyöntäjä 764 Ulostyöntäjän kääntövarsi 8096 Stuukkauskoneiston rulla 8098CA Annostelijan ja säiliöiden kiinnitysteline 8300* Välitulpan ohjain 8312 Välitulpan ohjaimen pysäytintappi 8313 Välitulpan ohjaimen kisko 8316 Supistimen sylinteri 8319 Supistimen runko-osa 8320* Supistimen ja nallinpoistajan pidike 8439* Tähtistuukkausholkki 8448 Puristimen pohjaosa/perusta 8465* Supistusholkki VALMISTAJA: MAYVILLE ENGINEERING COMPANY, INC. MEC Shotshell Reloaders Horicon Street, Suite 1 Mayville, WI USA 12 TUKKUMYYNTI JA MARKKINOINTI: NORDHUNTER info@nordhunter.com Ratamotie OULU FINLAND
