1 Vesiensuojelun tavoitteita ja suunnittelussa käytettäviä paikkatietoaineistoja Valuma-aluetason vesiensuojelun suunnittelu Antti Leinonen 1

2 Vesiensuojelusuositusten painopisteitä Vesiensuojelun kustannustehokkuus 1. Tarpeettomien tai syöpyvien ojien kaivamatta jättäminen Kunnostusojitustarve <> kunnostusojituskelpoisuus Sarkaojat = kuivatus <>laskuojat = vesien johtaminen Eroosiolle alttiiden ojien tunnistaminen 2. Eroosion vähentäminen kaivettavissa ojissa Eroosiolle altistavien olosuhteiden tunnistaminen ja oikea reagointi Menetelmien valinta, sijoittaminen ja mitoittaminen Mitoitus pääsääntöisesti vesimääriin perustuen Hajautettu vesiensuojelu & vesien johtaminen rakenteisiin ->Vesiensuojelusuunnitelmien sisällön kriittinen tarkastelu 2

3 Eroosiolle altistavien olosuhteiden tunnistaminen ja oikea reagointi Yksinkertaistetusti: eroosio alkaa, kun hetkellinen virtausnopeus ylittää maalajin rajanopeuden 3

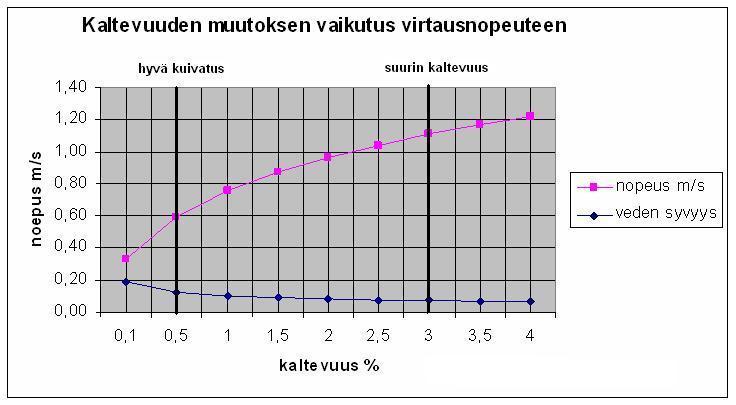

4 Eroosiolle altistavien olosuhteiden tunnistaminen Vesiensuojelusuunnitelman kertomaa: kaltevuus sopiva, turvekerros paksu, ei syöpyviä ojia Virtausnopeus ojakauhalla kaivetussa ojassa kaivun jälkeen eri uoman kaltevuuksilla virtaamalla 27 l/s (esim. keskiylivirtaama, 25 ha valumaalueella) Virtausnopeus ojakauhalla kaivetussa ojassa ojan kaivun jälkeen, kun kaltevuus on 0,3 % ja valuma-alueen pinta-ala 25 ha 4

5 Eroosiolle altistavien olosuhteiden tunnistaminen Taulukko Maalajin rajanopeudesta johdettu kaivettavan ojan suurin suositeltu kaltevuus m/100m (Ojitettujen soiden puuntuotanto ja ympäristönhoito 1999, 34) 5

6 Johtopäätöksiä Eroosiolle altistavat olosuhteet vaihtelevat usein suuresti ojitusalueen sisällä ja ojittain sekä ojitushankkeiden välillä Tietoa vesimääristä > laskuojien ja sarkaojien tunnistaminen Ojien kaltevuudet ja maalajit riittävällä tarkkuudella erityisesti laskuojien osalta Ojastokohtainen tai pienipiirteisempi tarkastelu Vesiensuojelusuunnitelmassa riskien tunnistaminen ja niihin oikea reagointi 6

7 tunnistaminen ja oikea reagointi 7

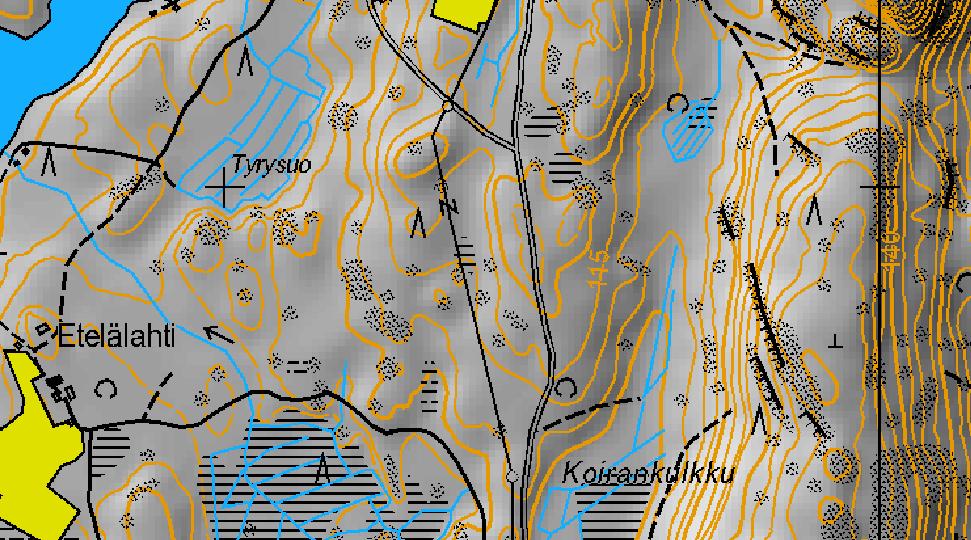

8 Vesiensuojelurakenteet " purkupiste, vesiensuojelurakenne valuma-alue ojitusalue, hyötyalue, kuivatusalue Pääsääntöisesti mitoittaminen vesimäärään perustuen Yläpuolinen valuma-alue Hyötyala, kaivatusalue Q= A*MHQ (esim. Seuna) laskentataulukot Hajautettu vesiensuojelu - kustannustehokkuus " 8

9 Paikkatieto toiminnan ohjaajana Analyysiaineisto luonteeltaan riskianalyysi, täydentää muita tietoja, ei poista suunnittelutarvetta maastossa Auttaa kiinnittämään huomioita olennaisiin vesiensuojelunäkökohtiin sekä helpottaa mahdollisten puutteiden havaitsemista Ei valmiita vastauksia, vaan kysymyksiä, jotka auttavat oikeiden johtopäätösten tekemistä Johtopäätösten tekemiseen tarvitaan perustiedot vesiensuojelusta (kuormituksen synty ja kuinka se estetään) 9

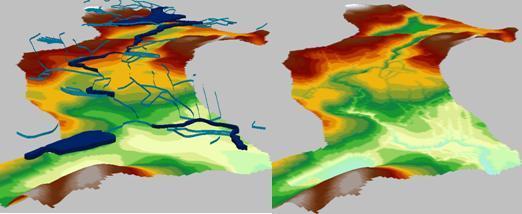

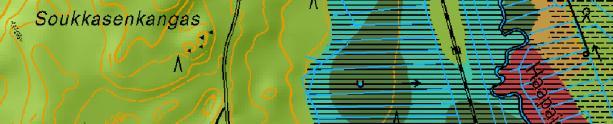

10 Uoma-analyysit Kuvataan valuma-alueiden ominaisuuksia Pintaveden virtausreitit (ja valuma-alueiden koot) Maanpinnan ja uomien kaltevuudet Maaperätieto Eroosioalttius & suojavyöhykkeiden painopisteet (synteesi) kangas, Mr, SMr tai Ka 0,45 m/s Kokonaisille 3.jv. valuma-alueille kerralla kangas, lajittunut (<0,06 mm) tai HMr 0,3 m/s turve 0.4-1m, Mr tai SMr 0,45 m/s turve 0.4-1m, lajittunut (<0,06 mm) tai HMr 0,3 m/s turve yli 1m 0,4 m/s Uomat Korkeusmalli Maaperätieto 10

11 Pintaveden virtausreittien laskenta Lasketaan pintaveden virtausreitit uomissa ja uomien ulkopuolella Vesi virtaa aina jyrkimpään alamäkeen Uomatiedon vaikutus tulokseen! 11

12 Tulosaineistot Vesiensuojeluteema I, uomille lasketut tiedot teema va. ha area 0-5 ha 5-20 ha ha ha < 200 ha teema kaltevuus % slope teema nopeus cms 0-0,5 % u 0,5-2 % 0-30 cms 2-4 % cms / Ht, Hs, Hk, maatunut turve 4-10 % cms / maatumaton turve, Sr 10 - % 80 - cms Valuma-alueen pinta-ala, uoman kaltevuus, virtausnopeus, ja eroosioalttius teema_eroosio eroosio kohtalainen riski merkittävä riski 12

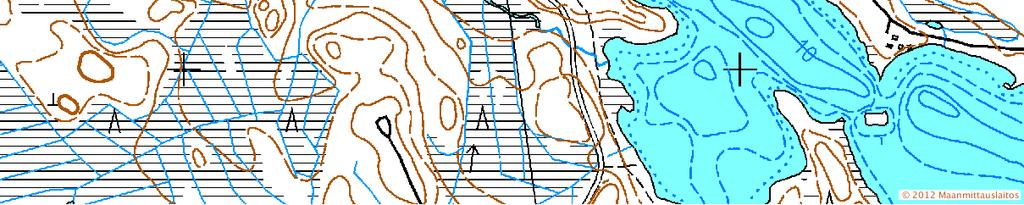

13 Tulosaineistot Vesiensuojeluteema II Pintavesien virtaussuunnat uomissa ja uomien ulkopuolella teema_ii_suojavyöhyke svyohyke suojavyöhykkeen painopiste merkittävä suojavyöhykkeen painopiste Å teema_ii_va. ha ala 0,05-0,5 ha 0,5-5 ha 5-40 ha ha ha (Å ( Å ( Å ( Å ( Å ( Å (Å Lisänä edelliseen Uoma/ei uoma Etäisyys lähimpään vesistöön Suojavyöhykkeiden painopisteet (maanpinnan kaltevuus yläpuolisen va:n pa. etäisyys vesistöön) (Å (Å Å ( Å 13

14 Tulosaineistot Vesiensuojeluteema_II Metsähallituksen järjestelmässä 14

15 Aineiston hyödyntäminen Puunkorjuu Maanmuokkaus rajoitteet Luontokohteet Maankäyttöpäätökset Maankäyttöpäätökset Luontokohteet Vesiensuojelunäkökohdat Vesiensuojelunäkökohdat Ei huomioitavaa Ei maastosuunnittelua Huomioitava a Tarkennetaan maastosuunnittelun yhteydessä Ei huomioitavaa Ei erillistä vesiensuojelusuunnitelmaa Ei maastosuunnittelua Huomioitava a Vesiensuojelusuunnitelma Tarkennetaan maastosuunnittelun yhteydessä Hakkuusuunnitelma Muokkaussuunnitelma 15

16 Tulosten tulkinta Worst case scenario, mitä tapahtuu kun kaikki ojat perataan kuten kartalla, eikä vesiensuojelusta huolehdita? Ei kuvaa lähtötilannetta; heterogeenisiä ojia, ikä, koko, syvyys, ojien umpeenkasvuvauhti, eroosio/sedimentaatio jne. vaihtelee merkittävästi Ei kuvaa tilannetta ojituksen jälkeen (toivottavasti); vakio ojakoko, kaivusyvyys ja virtausvastus, ei täydennysojia, kaivukatkoja, padottavia vesiensuojelurakenteita tai muita virtausreitteihin tai suuntiin vaikuttavia tekijöitä Suunnittelun tavoitteena välttää ns. worst case scenarion realisoituminen -> vesiensuojelutarpeiden tunnistaminen -> alueen ominaisuudet huomioiden kustannustehokkaimpien keinojen valinta ja sijoittaminen Tarkkuudesta: Tulokset (mm. eroosioriski) perustuvat (vielä) korkeuskäyristä interpoloituun korkeusmalliin Kaltevuus > virtausnopeus > eroosioriski arvio epätarkka yksittäisen 10 m viivan kohdalla Tarkastelu pidempinä ojan osuuksina > korkeuskäyrien välisinä paloina Teemojen tulkintajärjestys Mottona: Hipaisusta ei lasketa 16

17 Jatkokehitys Siirtyminen Laser-keilausperusteisten korkeusmallien käyttöön lähtöaineistona Maaperätiedon kattavuuden ja laadun parantaminen Liittymät valuma-aluetason tarkasteluun (KUHA), vesiensuojelun tehostaminen valuma-aluetasolla Toimenpiteiden kuormittavuuden arvioinnin (KUHA) ja potentiaalisten vesiensuojelurakenteiden paikkojen kartoituksen yhdistäminen 17
