1 Laitteisto- ja ohjelmisto-opas HP Compaqin kannettavat tietokoneet Oppaan osanumero: Kesäkuu 2005 Tässä oppaassa kerrotaan kannettavan tietokoneesi laitteistoominaisuuksista, kuten ulkoisille laitteille tarkoitetuista liittimistä, ja niiden käytöstä. Oppaassa on myös tietoja suojauksesta, ohjelmistoista ja tietokoneen teknisistä ominaisuuksista.

2 Copyright 2005 Hewlett-Packard Development Company, L.P. Microsoft ja Windows ovat Microsoft Corporationin Yhdysvalloissa rekisteröityjä tavaramerkkejä. SD-logo on omistajansa tavaramerkki. Bluetooth on omistajansa tavaramerkki, jota Hewlett-Packard Company käyttää lisenssillä. Tämän oppaan tiedot voivat muuttua ilman ennakkoilmoitusta. Ainoat HP:n tuotteita ja palveluja koskevat takuut mainitaan erikseen kyseisten tuotteiden ja palveluiden mukana toimitettavissa takuuehdoissa. Tässä aineistossa olevat tiedot eivät oikeuta lisätakuisiin. HP ei vastaa tässä esiintyvistä mahdollisista teknisistä tai toimituksellisista virheistä tai puutteista. Laitteisto- ja ohjelmisto-opas HP Compaqin kannettavat tietokoneet Toinen painos, kesäkuu 2005 Ensimmäinen painos, huhtikuu 2005 Oppaan osanumero:

3 Sisällysluettelo 1 Tietokoneen ominaisuudet Päällä olevat osat Merkkivalot Osoitinlaitteet Painikkeet ja kytkimet Näppäimet Etupuolen osat Langattomat antennit (vain tietyt mallit) Takana olevat osat Oikean sivun osat Vasemman sivun osat Pohjassa olevat osat Lisälaitteet Tarrat Virtaominaisuudet Virranhallinnan kytkinten ja merkkivalojen sijainnit Virtalähteet Valmiustila ja lepotila Valmiustila Lepotila Valmiustilan tai lepotilan käynnistäminen tai tietokoneen sammuttaminen Työskentelyn lopettaminen Kun virtalähde ei ole luotettava Kun käytät infrapunaa tai tallennusvälineitä Laitteisto- ja ohjelmisto-opas iii

4 Sisällysluettelo Virrankäytön oletusasetukset Tietokoneen tai näytön virran kytkeminen ja katkaiseminen Valmiustilan käynnistäminen ja lopettaminen Lepotilan käynnistäminen ja lopettaminen Tietokoneen hätäsammutus Virranhallinta-asetukset Virranhallinta-asetusten käyttäminen Akkumittari-kuvakkeen näyttäminen Virrankäyttömallin määrittäminen tai vaihtaminen Suojaussalasanan käyttäminen Suorittimen suorituskyvyn määrittäminen Akut Akut Pääakun asettaminen paikalleen tai poistaminen Akkujen lataaminen Uuden akun lataaminen Käytössä olevan akun lataaminen Akun latauksen tarkkaileminen Tarkkojen varaustietojen saaminen Varaustilan tarkistaminen akkumittarista Akun heikon varaustilan korjaaminen Akun heikon varaustilan tunnistaminen Akun heikon varaustilan korjaaminen Akun kalibrointi Milloin akku kannattaa kalibroida Kalibroiminen Akun virran säästäminen Virran säästäminen tietokoneen käytön aikana Virransäästöasetusten valitseminen Akun säilyttäminen Käytetyn akun hävittäminen iv Laitteisto- ja ohjelmisto-opas

5 Sisällysluettelo 3 Osoitinlaitteet ja näppäimistö Osoitinlaitteet Kosketusalusta (vain tietyt mallit) Paikannustappi (vain tietyt mallit) Ulkoisen hiiren käyttäminen Hiiren asetusten määrittäminen Kutsunäppäimet Kutsu- ja pikanäppäinten pikaopas Valmiustilan käynnistäminen (Fn+F3) Näyttöjen vaihtaminen (Fn+F4) Akun varaustilan tarkistaminen (Fn+F8) Näytön kirkkauden vähentäminen (Fn+F9) Näytön kirkkauden lisääminen (Fn+F10) Järjestelmätietojen tarkasteleminen (Fn+Esc) Kutsunäppäinten käyttäminen ulkoiselta näppäimistöltä Pikakäynnistyspainikkeet (vain tietyt mallit) Näppäimistöt Upotetun numeronäppäimistön käyttäminen Ulkoisen näppäimistön käyttäminen Multimedia Äänitoiminnot Audiotuloliitännän (mikrofoniliitäntä) käyttäminen Audiolähtöliitännän (kuulokeliitännän) käyttäminen Äänenvoimakkuuden säätäminen Video-ominaisuudet (vain tietyt mallit) S-videolähtöliitännän käyttäminen Näytön tai projektorin liittäminen Multimediaohjelmistot Tekijänoikeuksia koskevat varoitukset Ohjelmiston asentaminen Automaattisen käynnistyksen ottaminen käyttöön Windows Media Player -ohjelman käyttäminen Laitteisto- ja ohjelmisto-opas v

6 Sisällysluettelo WinDVD Player -ohjelman käyttäminen WinDVD Creator Plus -ohjelman käyttäminen (vain tietyt mallit) Sonic RecordNow! -ohjelman käyttäminen DVD-aseman alueasetusten muuttaminen (vain tietyissä malleissa) Esitystila (vain tietyt mallit) Quick Launch Buttons -ohjauspaneeli Quick Launch Buttons -ohjauspaneelin käyttäminen Esitystilan asetusten määrittäminen (vain tietyt mallit) Vierekkäisten ikkunoiden asetusten määrittäminen Lisäasetusten määrittäminen Info Center (vain tietyt mallit) Laitteiston osat Asemat Asemien käsitteleminen Levyaseman lisääminen järjestelmään IDE-aseman merkkivalon tunnistaminen Kiintolevyn asentaminen paikoilleen Optisten levyjen asettaminen asemaan ja poistaminen asemasta (vain tietyissä malleissa) Optisen levyn sisällön tarkasteleminen (vain tietyissä malleissa) Valmiustilan ja lepotilan käytön välttäminen PC-korttien käyttäminen PC-kortin asettaminen paikalleen PC-kortin irrottaminen Digitaalisten tallennusvälinekorttien käyttäminen (vain tietyt mallit) Lisävarusteena saatavan digitaalisen muistikortin asettaminen Lisävarusteena saatavan digitaalisen muistikortin poistaminen vi Laitteisto- ja ohjelmisto-opas

7 Sisällysluettelo Muistimoduulien lisääminen ja päivittäminen Muistimoduulin lisääminen laajennusmuistimoduulin paikkaan Ensisijaisessa muistimoduulipaikassa olevan muistimoduulin päivittäminen Muistin lisäämisen vaikutukset Modeemikaapelin liittäminen Modeemikaapelin käyttäminen Maakohtaisen modeemisovittimen käyttäminen Verkkokaapelin liittäminen Yhteyden muodostaminen infrapunalaitteeseen (vain tietyt mallit) Infrapunalähetyksen käynnistäminen Valmiustilan käyttäminen infrapunatoiminnon kanssa USB-laitteen liittäminen USB-laitteen käyttäminen Vanhojen USB-laitteiden tuen ottaminen käyttöön Lisävarusteina saatavien ulkoisten laitteiden kytkeminen Lisävarusteena saatavan ulkoisen MultiBay- ja MultiBay II -laitteen kytkeminen Kannettavien tietokoneiden mobiilitulostus Langattomat ominaisuudet Langaton lähiverkko eli WLAN (tietyissä malleissa) Langattoman kannettavan tietokoneen liittäminen yrityksen WLAN-verkkoon Langattoman kannettavan tietokoneen liittäminen julkiseen WLAN-verkkoon WLAN-verkon määrittäminen kotiin WLAN-yhteyden käyttäminen Langattomien suojaustoimintojen käyttäminen Langattoman ohjelmiston asentaminen (Lisävaruste) Langattoman laitteen vianmääritys Laitteisto- ja ohjelmisto-opas vii

8 Sisällysluettelo Langaton Bluetooth-laite (vain tietyt mallit) Langattomien ja Bluetooth-laitteiden käynnistäminen, sammuttaminen, ottaminen käyttöön ja poistaminen käytöstä Langattomien ja Bluetooth-laitteiden käynnistäminen Langattomien ja Bluetooth-laitteiden sammuttaminen ja poistaminen käytöstä Suojaustoiminnot Suojausominaisuudet Asetusten määrittäminen Tietokoneen asetukset -ohjelmassa Salasanat HP- ja Windows-salasanat HP:n ja Windowsin salasanojen käyttäminen HP-järjestelmänvalvojan salasana HP-järjestelmänvalvojan salasanan asettaminen HP-järjestelmänvalvojan salasanojen syöttäminen Käynnistyssalasana Käynnistyssalasanojen asettaminen Käynnistyssalasanojen syöttäminen Käynnistyssalasanan edellyttäminen uudelleenkäynnistyksen yhteydessä DriveLock DriveLock-salasanojen asettaminen DriveLock-salasanan syöttäminen DriveLock-salasanan edellyttäminen uudelleenkäynnistyksen yhteydessä DriveLock-salasanojen vaihtaminen DriveLock-suojauksen poistaminen Laiteturvallisuus Järjestelmätiedot Järjestelmätietoja koskevien asetusten määrittäminen Virustorjuntaohjelmat Palomuuriohjelmisto viii Laitteisto- ja ohjelmisto-opas

9 Sisällysluettelo Tärkeät suojauspäivitykset Windows XP -käyttöjärjestelmää varten ProtectTools Security Manager (vain tietyt mallit) Credential Manager for ProtectTools BIOS Configuration for ProtectTools Smart Card Security for ProtectTools Lisävarusteena saatava vaijerilukko MultiBoot Oletuskäynnistysjärjestys Käynnistyslaitteiden ottaminen käyttöön Tietokoneen asetukset -ohjelmassa Käynnistysjärjestyksen vaihtamisessa huomioitavaa MultiBoot-asetukset Oletusarvoisen käynnistysjärjestyksen määrittäminen MultiBoot Express -kehotteen ottaminen käyttöön MultiBoot Express -asetusten määrittäminen Tietokoneen asetukset -ohjelma Tietokoneen asetukset -ohjelman käyttäminen Tietokoneen asetukset -ohjelman käynnistäminen Tietokoneen asetukset -ohjelman oletusasetukset Tiedosto-valikko Turvallisuus-valikko Työkalut-valikko Advanced-valikko Client Management -hallintaratkaisut Kokoonpanon määrittäminen ja ohjelmien asentaminen Client Manager -ohjelmisto Laitteisto- ja ohjelmisto-opas ix

10 Sisällysluettelo 11 Ohjelmiston päivittäminen ja palauttaminen Ohjelmistopäivitykset Tietokoneen tietojen tarkasteleminen Support Software -CD-levyn hankkiminen Ohjelmistopäivitykset ja HP:n Internet-sivusto Järjestelmän palauttaminen Tiedostojen varmuuskopioiminen Altiris Local Recovery Järjestelmän palautuspisteiden käyttäminen Sovellusten asentaminen uudelleen Käyttöjärjestelmän korjaaminen Käyttöjärjestelmän asentaminen uudestaan Laiteohjainten ja muiden ohjelmien asentaminen uudelleen Tekniset tiedot Käyttöympäristö Nimellinen virransyöttö Hakemisto x Laitteisto- ja ohjelmisto-opas

11 1 Tietokoneen ominaisuudet Tässä luvussa on tietokoneen ohjelmisto-ominaisuuksien kuvaus. Tietokoneen mukana tulevat osat voivat vaihdella maantieteellisen paikan ja tietokoneen mallin mukaan. Tämän luvun kuvissa esitellään ulkoiset ominaisuudet, jotka löytyvät useimmista malleista. Katso kuvia, jotka vastaavat tarkimmin omaa tietokonemalliasi. Laitteisto- ja ohjelmisto-opas 1 1

12 Tietokoneen ominaisuudet Päällä olevat osat Merkkivalot Katso kuvia, jotka vastaavat tarkimmin omaa tietokonemalliasi. Osa 1 Virran/valmiustilan merkkivalo 2 Langattoman laitteen merkkivalot (2) Kuvaus Vihreä: tietokone on käynnissä. Vilkkuva vihreä: tietokone on valmiustilassa. Ei pala: tietokone on sammutettu tai lepotilassa. Merkkivalo palaa: sisäinen langaton laite, kuten langaton lähiverkko ja/tai Bluetooth-laite, on käynnissä. (Jatkuu) 1 2 Laitteisto- ja ohjelmisto-opas

13 Tietokoneen ominaisuudet Osa 3 Virran/valmiustilan merkkivalo Kuvaus Vihreä: tietokone on käynnissä. Vilkkuva vihreä: tietokone on valmiustilassa. Ei pala: tietokone on sammutettu tai lepotilassa. 4 Akun merkkivalo Keltainen: akku on latautumassa. Vihreä: akku on latautunut lähes täyteen. Vilkkuva keltainen: akku on tietokoneen ainoa virtalähde, ja sen varaustaso on heikko. Kun akun varaustila on kriittisen alhainen, akun merkkivalo alkaa vilkkua nopeammin. Ei pala: Jos tietokone on liitetty ulkoiseen virtalähteeseen, valo on sammutettu, kun tietokoneen kaikki akut ovat täysin ladattuja. Jos tietokonetta ei ole liitetty ulkoiseen virtalähteeseen, valo pysyy sammutettuna, kunnes tietokoneen akun lataus on alhainen. 5 IDE-levyaseman merkkivalo Merkkivalo vilkkuu: kiintolevy tai optinen asema (vain tietyissä malleissa) on käytössä. 6 Mykistyksen merkkivalo Merkkivalo palaa: järjestelmän ääni on mykistetty. 7 Num Lock -valo Merkkivalo palaa: numerolukitus on käytössä tai upotettu numeronäppäimistö on käytössä. 8 Caps Lock -valo Merkkivalo palaa: caps lock (aakkoslukko) on käytössä. Laitteisto- ja ohjelmisto-opas 1 3

14 Tietokoneen ominaisuudet Osa 1 Virran/valmiustilan merkkivalo 2 Langattoman laitteen merkkivalot (2) 3 Virran/valmiustilan merkkivalo Kuvaus Vihreä: tietokone on käynnissä. Vilkkuva vihreä: tietokone on valmiustilassa. Ei pala: tietokone on sammutettu tai lepotilassa. Merkkivalo palaa: sisäinen langaton laite, kuten langaton lähiverkko ja/tai Bluetooth-laite, on toiminnassa. Vihreä: tietokone on käynnissä. Vilkkuva vihreä: tietokone on valmiustilassa. Ei pala: tietokone on sammutettu tai lepotilassa. (Jatkuu) 1 4 Laitteisto- ja ohjelmisto-opas

15 Tietokoneen ominaisuudet Osa Kuvaus 4 Akun merkkivalo Keltainen: akku on latautumassa. Vihreä: akku on latautunut lähes täyteen. Vilkkuva keltainen: akku on tietokoneen ainoa virtalähde, ja sen varaustaso on heikko. Kun akun varaustila on kriittisen alhainen, akun merkkivalo alkaa vilkkua nopeammin. Ei pala: Jos tietokone on liitetty ulkoiseen virtalähteeseen, valo on sammutettu, kun tietokoneen kaikki akut ovat täysin ladattuja. Jos tietokonetta ei ole liitetty ulkoiseen virtalähteeseen, valo pysyy sammutettuna, kunnes tietokoneen akun lataus on alhainen. 5 IDE-aseman merkkivalo Merkkivalo vilkkuu: kiintolevy tai optinen asema (vain tietyissä malleissa) on käytössä. 6 Num Lock -valo Merkkivalo palaa: numerolukitus on päällä tai upotettu numeronäppäimistö on käytössä. 7 Caps Lock -valo Merkkivalo palaa: caps lock (aakkoslukko) on käytössä. Laitteisto- ja ohjelmisto-opas 1 5

16 Tietokoneen ominaisuudet Osoitinlaitteet Kosketusalusta (vain tietyt mallit) Osa Kuvaus 1 Kosketusalusta* Siirtää osoitinta sekä valitsee ja aktivoi näytössä olevia kohteita. Voidaan asettaa suorittamaan muitakin hiiritoimintoja, kuten vieritys, valinta ja kaksoisnapsautus. 2 Kosketusalustan vasen painike* 3 Kosketusalustan oikea painike* Toimii kuten ulkoisen hiiren vasen painike. Painike toimii kuten ulkoisen hiiren kakkospainike. 4 Kosketusalustan vieritysalue* Vierittää ylös- tai alaspäin. *Taulukossa näkyvät oletusasetukset. Tietoja kosketusalustan toimintojen muuttamisesta on kohdassa Luku 3, "Osoitinlaitteet ja näppäimistö". "Hiiren asetusten määrittäminen". 1 6 Laitteisto- ja ohjelmisto-opas

17 Tietokoneen ominaisuudet Paikannustappi (vain tietyt mallit) Osa Kuvaus 1 Paikannustappi Siirtää osoitinta sekä valitsee ja aktivoi näytössä olevia kohteita. 2 Paikannustapin vasen painike Toimii kuten ulkoisen hiiren vasen painike. 3 Paikannustapin oikea painike Painike toimii kuten ulkoisen hiiren kakkospainike. Laitteisto- ja ohjelmisto-opas 1 7

18 Tietokoneen ominaisuudet Painikkeet ja kytkimet Katso kuvia, jotka vastaavat tarkimmin omaa tietokonemalliasi. Osa Kuvaus 1 Virta-/valmiustilapainike* Kun tietokone on sammutettu, käynnistä se painamalla painiketta valmiustilassa, lopeta valmiustila painamalla tätä painiketta nopeasti lepotilassa, lopeta lepotila painamalla painiketta nopeasti. Jos tietokone ei reagoi antamiisi komentoihin eikä Microsoft Windows -sammutustoimintoja voi käyttää, sammuta tietokone pitämällä tätä painiketta alhaalla viisi sekuntia. (Jatkuu) 1 8 Laitteisto- ja ohjelmisto-opas

19 Tietokoneen ominaisuudet Osa 2 Näytön kytkin Käynnistää valmiustilan, jos näyttö suljetaan tietokoneen ollessa käynnissä. 3 Info Center -painike Käynnistää Info Centerin. Lisätietoja on kohdassa Luku 4, "Multimedia" "Info Center (vain tietyt mallit)". 4 Langattoman laitteen painike* Ottaa langattoman toiminnon käyttöön tai poistaa sen käytöstä, mutta ei kuitenkaan muodosta langatonta yhteyttä. Jos halutaan muodostaa langaton yhteys, verkon pitää olla määritetty. Lisätietoja langattoman yhteyden muodostamisesta Windows-käyttöjärjestelmässä on osoitteessa 5 Esitystila-painike Käynnistää esitystilan. 6 Mykistyspainike Mykistää järjestelmän äänet. 7 Äänenvoimakkuuden hiljentämispainike 8 Äänenvoimakkuuden lisäyspainike Kuvaus Hiljentää äänenvoimakkuutta. Lisää järjestelmän äänenvoimakkuutta. *Taulukossa näkyvät oletusasetukset. Tietoja virtatoimintojen muuttamisesta on kohdassa Luku 2, "Virtaominaisuudet" "Virranhallinta-asetukset". Tietoja langattomien toimintojen muuttamisesta on kohdassa Luku 6, "Langattomat ominaisuudet". Laitteisto- ja ohjelmisto-opas 1 9

20 Tietokoneen ominaisuudet Osa Kuvaus 1 Virta-/valmiustilapainike* Kun tietokone on sammutettu, käynnistä se painamalla painiketta valmiustilassa, lopeta valmiustila painamalla tätä painiketta nopeasti lepotilassa, lopeta lepotila painamalla painiketta nopeasti. Jos tietokone ei reagoi antamiisi komentoihin eikä Microsoft Windows -sammutustoimintoja voi käyttää, sammuta tietokone pitämällä tätä painiketta alhaalla viisi sekuntia. (Jatkuu) 1 10 Laitteisto- ja ohjelmisto-opas

21 Tietokoneen ominaisuudet Osa 2 Näytön kytkin Käynnistää valmiustilan, jos näyttö suljetaan tietokoneen ollessa käynnissä. 3 Langattoman laitteen painike* Kuvaus Ottaa langattoman toiminnon käyttöön tai poistaa sen käytöstä, mutta ei kuitenkaan muodosta langatonta yhteyttä. Jos halutaan muodostaa langaton yhteys, verkon pitää olla määritetty. Lisätietoja langattoman yhteyden muodostamisesta Windows-käyttöjärjestelmässä on osoitteessa *Taulukossa näkyvät oletusasetukset. Tietoja virtatoimintojen muuttamisesta on kohdassa Luku 2, "Virtaominaisuudet" "Virranhallinta-asetukset". Tietoja langattomien toimintojen muuttamisesta on kohdassa Luku 6, "Langattomat ominaisuudet". Laitteisto- ja ohjelmisto-opas 1 11

22 Tietokoneen ominaisuudet Näppäimet Tietokoneesi saattaa näyttää hieman erilaiselta kuin tämän luvun kuvissa. Osa Kuvaus 1 Toimintonäppäimet Käynnistävät usein käytettyjä järjestelmän toimintoja, kun niitä painetaan yhdessä Fn-näppäimen kanssa. 2 Fn-näppäin Näppäin käynnistää usein käytettyjä järjestelmän toimintoja, kun sitä painetaan yhdessä toimintonäppäimen tai esc-näppäimen kanssa. 3 Windows-näppäin Avaa Microsoft Windowsin Start (Käynnistä) -valikon. 4 Windows-sovellusnäppäin Avaa osoittimen alla olevan kohteen pikatoimintovalikon. 5 Numeronäppäimistön näppäimet Voidaan käyttää kuten ulkoisen numeronäppäimistön näppäimiä Laitteisto- ja ohjelmisto-opas

23 Tietokoneen ominaisuudet Etupuolen osat Katso kuvia, jotka vastaavat tarkimmin omaa tietokonemalliasi. Osa Kuvaus 1 Infrapunaportti Mahdollistaa langattoman yhteyden tietokoneen ja jonkin lisävarusteena saatavan IrDA-yhteensopivan laitteen välillä. 2 Kaiuttimet (2 kpl) Kaiuttimet tuottavat tietokoneen äänen. 3 Digitaalisten tallennusvälineiden "6-in-1" -korttipaikka (vain tietyt mallit) 4 Digitaalisten tallennusvälineiden "6-in-1" korttipaikan merkkivalo (vain tietyt mallit) 5 Näytön vapautussalpa Avaa tietokoneen. Tukee kuutta lisävarusteena saatavaa digitaalista muistikorttimallia: SD (Secure Digital) -muistikortti, MultiMediaCard, Memory Stick, Memory Stick Pro, SmartMedia ja xd-picture Card. Merkkivalo palaa: paikassa käytetään digitaalista tietovälinekorttia. Laitteisto- ja ohjelmisto-opas 1 13

24 Tietokoneen ominaisuudet Osa Kuvaus 1 Kaiutin Kaiuttimet tuottavat tietokoneen äänen. 2 Näytön vapautussalpa Avaa tietokoneen Laitteisto- ja ohjelmisto-opas

25 Tietokoneen ominaisuudet Langattomat antennit (vain tietyt mallit) ÅVAARA: Langattomia laitteita käytettäessä on olemassa radiotaajuussäteilylle altistumisen vaara. Tämän laitteen säteilyteho on FCC:n radiotaajuussäteilyn altistumisrajojen alapuolella. Tästä huolimatta radiolaitetta on käytettävä niin, että se on mahdollisimman vähän kosketuksissa ihmisiin normaalin toiminnan aikana. Jotta vältyttäisiin altistukselta radiotaajuussäteilylle, joka mahdollisesti ylittää FCC:n raja-arvot, käyttäjän etäisyyden antenneihin tulisi olla vähintään 20 cm normaalin käytön aikana, myös silloin, kun tietokoneen näyttö on suljettuna. Joissakin tietokonemalleissa on 2 langatonta antennia, jotka lähettävät ja vastaanottavat langattoman laitteen signaaleja. Antennit eivät näy tietokoneen ulkopuolelle. Tietokoneesi saattaa näyttää hieman erilaiselta kuin tämän luvun kuvissa. Laitteisto- ja ohjelmisto-opas 1 15

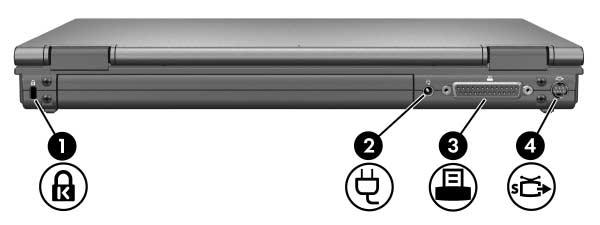

26 Tietokoneen ominaisuudet Takana olevat osat Katso kuvia, jotka vastaavat tarkimmin omaa tietokonemalliasi. Osa Kuvaus 1 Vaijerilukon kiinnityspaikka Kiinnittää tietokoneeseen lisävarusteena saatavan vaijerilukon. Ä Suojausratkaisujen tarkoituksena on toimia eräänlaisena pelotteena. Ne eivät välttämättä estä tuotteen väärinkäytöksiä tai varastamista. 2 Virtaliitin Liitäntään voi liittää verkkovirtalaitteen tai lisävarusteena saatavan auto- tai lentokonesovittimen. 3 Rinnakkaisportti Tähän voit kytkeä lisälaitteena saatavan tulostimen. 4 S-videolähtöliitäntä Tähän voit kytkeä jonkin S-videoliitäntää käyttävän laitteen kuten television, videonauhurin, videokameran, piirtoheittimen tai videosieppauskortin Laitteisto- ja ohjelmisto-opas

27 Tietokoneen ominaisuudet Osa Kuvaus 1 Vaijerilukon kiinnityspaikka Kiinnittää tietokoneeseen lisävarusteena saatavan vaijerilukon. Ä Suojausratkaisujen tarkoituksena on toimia eräänlaisena pelotteena. Ne eivät välttämättä estä tuotteen väärinkäytöksiä tai varastamista. 2 Virtaliitin Liitäntään voi liittää verkkovirtalaitteen tai lisävarusteena saatavan auto- tai lentokonesovittimen. Laitteisto- ja ohjelmisto-opas 1 17

28 Tietokoneen ominaisuudet Oikean sivun osat Katso kuvia, jotka vastaavat tarkimmin omaa tietokonemalliasi. Osa 1 Audiolähdön (kuulokkeiden) liitäntä 2 Audiotulon (mikrofonin) liitäntä Kuvaus Tästä liitännästä kuuluvat järjestelmän äänet, jos liität siihen vahvistimeen kytketyt stereokaiuttimet, kuulokkeet, kuulokemikrofonin tai television äänijohdon. Tähän voit liittää lisävarusteena saatavan mono- tai stereomikrofonin. 3 USB-portit (2) Voit liittää USB 1.1- tai USB 2.0 -yhteensopivia laitteita tietokoneeseen käyttämällä tavallista USB-kaapelia tai voit liittää tietokoneeseen lisävarusteena saatavan ulkoisen MultiBay II -laitteen. MultiBay II -laite on liitettävä ulkoiseen virtalähteeseen. 4 Optinen asema (vain tietyissä malleissa) 5 Optisen aseman painike (vain tietyt mallit) Optisten levyjen paikka. Poistaa optisen levyn asemasta. 6 Sarjaportti Tähän liittimeen voit kytkeä jonkin sarjaliitäntää käyttävän laitteen Laitteisto- ja ohjelmisto-opas

29 Tietokoneen ominaisuudet Osa 1 Audiolähdön (kuulokkeiden) liitäntä 2 Audiotulon (mikrofonin) liitäntä 3 Optinen asema (vain tietyissä malleissa) 4 Optisen aseman painike (vain tietyissä malleissa) Kuvaus Tästä liitännästä kuuluvat järjestelmän äänet, jos liität siihen vahvistimeen kytketyt stereokaiuttimet, kuulokkeet, kuulokemikrofonin tai television äänijohdon. Tähän voit liittää lisävarusteena saatavan mono- tai stereomikrofonin. Optisten levyjen paikka. Poistaa optisen levyn asemasta. Laitteisto- ja ohjelmisto-opas 1 19

30 Tietokoneen ominaisuudet Vasemman sivun osat Katso kuvia, jotka vastaavat tarkimmin omaa tietokonemalliasi. Osa Kuvaus 1 USB-portit (2) Voit liittää USB 1.1- tai USB 2.0 -yhteensopivia laitteita tietokoneeseen käyttämällä tavallista USB-kaapelia tai voit liittää tietokoneeseen lisävarusteena saatavan ulkoisen MultiBay II -laitteen. MultiBay II -laite on liitettävä ulkoiseen virtalähteeseen. 2 Ulkoisen näytön portti Tähän liitäntään voit kytkeä ulkoisen näytön. 3 RJ-11 (modeemi) -liitäntä Tähän liitäntään voit kytkeä modeemikaapelin. 4 RJ-45 (verkko) -liitäntä Tähän voit kytkeä verkkokaapelin. (Jatkuu) 1 20 Laitteisto- ja ohjelmisto-opas

31 Tietokoneen ominaisuudet Osa portti Tähän liittimeen voit kytkeä lisävarusteena saatavan IEEE laitteen, kuten videokameran. 6 PC-korttipaikat (2) Tukee lisävarusteena saatavia 32-bittisiä tyypin I, II tai III (CardBus) kortteja tai 16-bittisiä PC-kortteja. Joissakin malleissa voi olla älykorttilukija alemmassa korttipaikassa. 7 PC-kortin vapautuspainikkeet (2) Kuvaus Vapauttaa PC-kortin PC-korttipaikasta. Laitteisto- ja ohjelmisto-opas 1 21

32 Tietokoneen ominaisuudet Osa Kuvaus 1 USB-portit (2) Voit liittää USB 1.1- tai USB 2.0 -yhteensopivia laitteita tietokoneeseen käyttämällä tavallista USB-kaapelia tai voit liittää tietokoneeseen lisävarusteena saatavan ulkoisen MultiBay II -laitteen. MultiBay II -laite on liitettävä ulkoiseen virtalähteeseen. 2 Ulkoisen näytön portti Tähän liitäntään voit kytkeä ulkoisen näytön. 3 RJ-11 (modeemi) -liitäntä Tähän liitäntään voit kytkeä modeemikaapelin. 4 RJ-45 (verkko) -liitäntä Tähän voit kytkeä verkkokaapelin portti Tähän liittimeen voit kytkeä lisävarusteena saatavan IEEE laitteen, kuten videokameran. 6 PC-korttipaikka (1) Tukee lisävarusteena saatavia 32-bittisiä tyypin I, II tai III (CardBus) kortteja tai 16-bittisiä PC-kortteja. 7 PC-kortin vapautuspainike (1) Vapauttaa PC-korttipaikassa olevan PC-kortin Laitteisto- ja ohjelmisto-opas

33 Tietokoneen ominaisuudet Pohjassa olevat osat Katso kuvia, jotka vastaavat tarkimmin omaa tietokonemalliasi. Osa Kuvaus 1 Ensisijainen akkupaikka Tässä on paikka pääakkua varten. 2 Pääakun vapautussalvat (2) Vapauttaa ensisijaisen akun akkupaikasta. Pääakun lukitussalpojen on oltava vapautusasennossa. 3 Matka-akun liitin Tähän liittimeen voit kytkeä matka-akun. 4 Laajennusmuistimoduulin paikka Sisältää laajennusmuistimoduulin paikan. (Jatkuu) Laitteisto- ja ohjelmisto-opas 1 23

34 Tietokoneen ominaisuudet Osa Kuvaus 5 Kiintolevypaikka Tässä on kiintolevyn paikka. 6 Tuuletusaukot (4) Jäähdytysaukkojen kautta ilma voi kiertää tietokoneen sisällä ja jäähdyttää tietokoneen sisäisiä osia. Ä Älä tuki aukkoja, jotta tietokone ei kuumene liikaa. Ilmanvaihto voi estyä, jos tietokonetta käytetään pehmeällä alustalla, kuten tyynyn, peitteen, maton tai paksun vaatteen päällä. 7 Telakointiliitin Kytkee tietokoneen lisävarusteena saatavaan telakointilaitteeseen Laitteisto- ja ohjelmisto-opas

35 Tietokoneen ominaisuudet Osa Kuvaus 1 Ensisijainen akkupaikka Tässä on paikka pääakkua varten. 2 Pääakun vapautussalvat(2) Vapauttavat pääakun akkupaikasta. Pääakun lukitussalpojen on oltava vapautusasennossa. 3 Matka-akun liitin Tähän liittimeen voit kytkeä lisälaitteena saatavan matka-akun. 4 Laajennusmuistimoduulin paikka Sisältää laajennusmuistimoduulin paikan. 5 Kiintolevypaikka Tässä on kiintolevyn paikka. 6 Tuuletusaukot (4) Jäähdytysaukkojen kautta ilma voi kiertää tietokoneen sisällä ja jäähdyttää tietokoneen sisäisiä osia. Ä Älä tuki aukkoja, jotta tietokone ei kuumene liikaa. Ilmanvaihto voi estyä, jos tietokonetta käytetään pehmeällä alustalla, kuten tyynyn, peitteen, maton tai paksun vaatteen päällä. Laitteisto- ja ohjelmisto-opas 1 25

36 Tietokoneen ominaisuudet Lisälaitteet Osa Kuvaus 1 Virtajohto* Liittää verkkovirtalaitteen pistorasiaan. 2 Verkkovirtalaite Muuntaa vaihtovirran tasavirraksi. 3 Pääakku Kun tietokonetta ei ole liitetty ulkoiseen verkkovirtalähteeseen, tietokone toimii akkuvirralla. 4 Modeemikaapeli* (vain tietyissä malleissa) Liittää sisäisen modeemin RJ-11-modeemiliitäntään tai maakohtaiseen modeemisovittimeen. *Modeemikaapelien ja virtajohtojen ulkonäkö vaihtelee alueittain ja maittain. Eri malleissa on erilaiset akut Laitteisto- ja ohjelmisto-opas

37 Tietokoneen ominaisuudet Tarrat Tietokoneeseen kiinnitetyt tarrat antavat sinulle tietoja ongelmanratkaisuun tai kun matkustat tietokoneen kanssa ulkomaille. Service Tag huoltotarrassa on tietokoneen nimi, tuotenumero (P/N) ja sarjanumero (S/N). Voit tarvita tuote- ja sarjanumeroa, kun otat yhteyttä asiakastukeen. Service Tag -huoltotarra on kiinnitetty tietokoneen pohjaan. Service Tag -huoltotarran tiedot saadaan myös tietokoneen näytölle valitsemalla Käynnistä > Ohje ja tuki. Microsoft Certificate of Authenticity aitoustodistus sisältää Microsoft Windowsin tuotetunnuksen. Tuotetunnusta voidaan tarvita käyttöjärjestelmän päivittämisen tai vianmäärityksen yhteydessä. Tämä todistus on kiinnitetty tietokoneen pohjaan. Viranomaisten tiedot tarra sisältää tietokonetta koskevia viranomaisten ilmoituksia. Viranomaisten tiedot -tarra on kiinnitetty tietokoneen pohjaan. Modeemin hyväksyntätarrassa on modeemiin liittyviä tietoja. Tarraan on merkitty joidenkin sellaisten maiden viranomaisten hyväksyntämerkinnät, joissa modeemin käyttäminen on hyväksyttyä. Tätä tietoa tarvitaan käytettäessä tietokonetta ulkomailla. Modeemin hyväksyntätarra on kiinnitetty tietokoneen pohjaan. Langattoman laitteen hyväksyntätarrat. Tietyt tietokonemallit sisältävät lisävarusteena saatavan langattoman paikallisverkon laitteen (WLAN) ja/tai Bluetooth -laitteen. Jos tietokoneeseen sisältyy yksi tai useampia langattomia laitteita, mukana seuraa sertifikaatti. Siinä on tietoja kustakin laitteesta sekä joidenkin sellaisten maiden viranomaisten hyväksyntämerkinnät, joissa langattomalle laitteelle on saatu hyväksyntä. Tietoa voidaan tarvita käytettäessä tietokonetta ulkomailla. Langattoman laitteen hyväksyntätarrat on kiinnitetty tietokoneen pohjaan. Laitteisto- ja ohjelmisto-opas 1 27

38 2 Virtaominaisuudet Virranhallinnan kytkinten ja merkkivalojen sijainnit Seuraavassa kuvassa ja taulukossa on esitetty ja kuvattu virranhallinnan kytkimet ja merkkivalojen sijainnit. Tietokoneesi saattaa näyttää hieman erilaiselta kuin tämän luvun kuvassa. Laitteisto- ja ohjelmisto-opas 2 1

39 Virtaominaisuudet Osa 1 Virran/valmiustilan merkkivalo Kuvaus Vihreä: tietokone on käynnissä. Vilkkuva vihreä: tietokone on valmiustilassa. Ei pala: tietokone on sammutettu tai lepotilassa. 2 Virta-/valmiustilapainike* Kun tietokone on sammutettu, käynnistä se painamalla painiketta valmiustilassa, lopeta valmiustila painamalla painiketta nopeasti. lepotilassa, lopeta lepotila painamalla painiketta nopeasti. Jos tietokone ei reagoi antamiisi komentoihin eikä Microsoft Windows -sammutustoimintoja voi käyttää, sammuta tietokone pitämällä virta-/valmiustilapainiketta alhaalla vähintään viisi sekuntia. (Jatkuu) 2 2 Laitteisto- ja ohjelmisto-opas

40 Virtaominaisuudet Osa 3 Virran/valmiustilan merkkivalo Kuvaus Vihreä: tietokone on käynnissä. Vilkkuva vihreä: tietokone on valmiustilassa. Ei pala: tietokone on sammutettu tai lepotilassa. 4 Akun merkkivalo Keltainen: akku on latautumassa. Vihreä: akku on latautunut lähes täyteen. Vilkkuva keltainen: akku on tietokoneen ainoa virtalähde, ja sen varaustaso on heikko. Kun akun varaustila on kriittisen alhainen, akun merkkivalo alkaa vilkkua nopeammin. Ei pala: Jos tietokone on liitetty ulkoiseen virtalähteeseen, valo on sammutettu, kun tietokoneen kaikki akut ovat täysin ladattuja. Jos tietokonetta ei ole liitetty ulkoiseen virtalähteeseen, valo pysyy sammutettuna, kunnes tietokoneen akun lataus on alhainen. 5 Fn+F3 Käynnistää valmiustilan. 6 Näytön kytkin Käynnistää valmiustilan, jos näyttö suljetaan, kun tietokone on käynnissä. Laitteisto- ja ohjelmisto-opas 2 3

41 Virtaominaisuudet Virtalähteet Tietokonetta voi käyttää sisäisen tai ulkoisen vaihtovirtalähteen kanssa. Seuraavassa taulukossa kerrotaan, mitkä virtalähteet sopivat parhaiten kuhunkin tehtävään. Tehtävä Työskentely useimpien sovellusohjelmien kanssa Tietokoneessa olevan akun lataus tai kalibrointi Järjestelmäohjelmiston asennus tai sen asetusten muuttaminen, tai tiedostojen tallennus CD-levylle Suositeltava virtalähde Ladattu akku tietokoneessa Ulkoinen virtalähde, johon tietokone on liitetty jollakin seuraavista laitteista: verkkovirtalaite telakointilaite (lisävaruste, vain tietyissä malleissa) valinnainen virtasovitin Jokin seuraavista tietokoneeseen liitettävistä ulkoisista virtalähteistä: verkkovirtalaite telakointilaite (lisävaruste, vain tietyissä malleissa) valinnainen virtasovitin Jokin seuraavista tietokoneeseen liitettävistä ulkoisista virtalähteistä: verkkovirtalaite telakointilaite (lisävaruste, vain tietyissä malleissa) valinnainen virtasovitin 2 4 Laitteisto- ja ohjelmisto-opas

42 Virtaominaisuudet Valmiustila ja lepotila Valmiustila ja lepotila ovat virransäästötoimintoja, jotka vähentävät virrankulutusta ja nopeuttavat järjestelmän käynnistymistä. Nämä toiminnot voi käynnistää joko käyttäjä tai tietokone. Tietoa näiden asetusten käytöstä eri tilanteissa on tämän luvun kohdassa "Valmiustilan tai lepotilan käynnistäminen tai tietokoneen sammuttaminen". Valmiustila ÄVAROITUS: Älä jätä tietokonetta valmiustilaan pitkäksi aikaa, jotta akku ei tyhjene kokonaan. Liitä tietokone ulkoiseen virtalähteeseen. Valmiustila vähentää virransyöttöä tietokoneen osille, joita ei käytetä. Kun valmiustila käynnistetään, avoimet työtiedostot tallennetaan työmuistiin (RAM) ja näyttö tyhjenee. Kun lopetat valmiustilan, näyttöön palaavat samat tiedostot, jotka olivat siinä valmiustilan käynnistyessä. Töiden tallentaminen ennen valmiustilan käynnistämistä ei ole yleensä tarpeen, mutta suositeltavaa. Kun tietokone on valmiustilassa, virran/valmiustilan merkkivalo vilkkuu. Laitteisto- ja ohjelmisto-opas 2 5

43 Virtaominaisuudet Lepotila ÄVAROITUS: Jos tietokoneen kokoonpanoa muutetaan lepotilan aikana, lepotilaa ei voi ehkä lopettaa. Kun tietokone on lepotilassa: älä aseta tietokonetta telakointiasemaan tai poista tietokonetta siitä älä lisää tai poista muistimoduuleja älä aseta kiintolevyä äläkä optista asemaa paikalleen tai poista sitä älä kytke tai irrota ulkoisia laitteita älä aseta tai poista PC-korttia tai digitaalisten tallennusvälineiden korttipaikan korttia. Kun lepotila käynnistetään, työmuistissa olevat työtiedostot tallennetaan kiintolevyllä olevaan lepotilatiedostoon ja tietokone sammutetaan. Kun lopetat lepotilan, näyttöön palaavat samat tiedot, jotka olivat näytössä lepotilan käynnistyessä. Jos käynnistyssalasana on asetettu, se pyydetään, kun lopetat lepotilan. Voit poistaa lepotilan käytöstä. Kun lepotila on pois käytöstä, avoimia työtiedostoja ei tallenneta automaattisesti kiintolevylle, jos akun varaustila laskee alhaiseksi tietokoneen ollessa käynnissä tai valmiustilassa. Lepotila-asetus ei näy valintana Virranhallinta-asetuksetikkunassa, jos lepotila on pois käytöstä. Ota lepotila käyttöön, jos haluat valita sen Virranhallinta-asetukset-ikkunassa. 2 6 Laitteisto- ja ohjelmisto-opas

44 Virtaominaisuudet Kun haluat ottaa lepotilan taas käyttöön, käytä Microsoft Windows -ohjauspaneelin asetusta Virranhallinta-asetukset:» Valitse Käynnistä > Ohjauspaneeli > Suorituskyky ja ylläpito > Virranhallinta-asetukset > Lepotila-välilehti. Tarkista, että Ota lepotilatoiminto käyttöön -valintaruutu on valittu. Jos haluat määrittää aikarajan, jonka kuluttua järjestelmä siirtyy lepotilaan: 1. Valitse Käynnistä > Ohjauspaneeli > Suorituskyky ja ylläpito > Virranhallinta-asetukset. 2. Napsauta jotakin Järjestelmän lepotila -luettelossa mainituista aikarajoista. Laitteisto- ja ohjelmisto-opas 2 7

45 Virtaominaisuudet Valmiustilan tai lepotilan käynnistäminen tai tietokoneen sammuttaminen Seuraavissa osissa kerrotaan, milloin valmius- tai lepotila kannattaa ottaa käyttöön ja milloin tietokone kannattaa sammuttaa. Kun tietokone on valmius- tai lepotilassa, minkäänlaista verkkoyhteyttä ei voida muodostaa eikä tietokoneen toimintoja käyttää. Työskentelyn lopettaminen Valmiustilan alkaessa näyttö tyhjenee. Kun tietokone on valmiustilassa, se tarvitsee vähemmän virtaa kuin ollessaan käytössä. Tiedostot palaavat näyttöön heti, kun lopetat valmiustilan. Lepotilan käynnistäminen tyhjentää näytön ja tallentaa työsi kiintolevylle. Kun tietokone on lepotilassa, se tarvitsee vähemmän virtaa kuin ollessaan valmiustilassa. Tietokoneen sammuttaminen ja akun irrottaminen on suositeltavaa, koska näin pidennetään akun käyttöikää tietokoneen ollessa pitkiä aikoja poissa käytöstä ja irti verkkovirrasta. Tietoja akun säilyttämisestä on tämän luvun kohdassa "Akun säilyttäminen". 2 8 Laitteisto- ja ohjelmisto-opas

46 Virtaominaisuudet Kun virtalähde ei ole luotettava Tarkista, että lepotila on käytössä etenkin silloin, kun käytät tietokonetta akkuvirralla eikä ulkoista virtalähdettä ole saatavana. Jos akku tyhjenee, lepotilatoiminto tallentaa työtiedostot lepotilatiedostoon ja sammuttaa tietokoneen. Jos virransaanti on epävarma ja lopetat työskentelyn hetkeksi, on suositeltavaa toimia jollakin seuraavista tavoista: Käynnistä lepotila Sammuta tietokone Tallenna työsi ja käynnistä valmiustila. Kun käytät infrapunaa tai tallennusvälineitä ÄVAROITUS: Älä käynnistä valmiustilaa tai lepotilaa, kun käytät tallennusvälinettä. Muussa tapauksessa äänen ja videokuvan laatu voi heiketä tai ääni tai videokuva voi hävitä kokonaan. Valmiustila ja lepotila vaikuttavat infrapuna- ja Bluetooth -tietoliikenteen ja tallennusvälineiden käyttöön. Huomaa seuraavat seikat: Kun tietokone on valmiustilassa tai lepotilassa, infrapunatai Bluetooth-yhteyttä ei voi käynnistää. Jos valmiustila tai lepotila käynnistetään vahingossa tallennusvälineen, kuten CD-levyn tai DVD-levyn, käytön aikana: Tallennusvälineen toisto voi keskeytyä. Näyttöön voi tulla seuraava varoitus: "Lepotilan tai valmiustilan käynnistäminen voi keskeyttää levyn toiston. Varoituksessa kysytään, haluatko jatkaa toimintoa. Valitse Ei. Voit joutua käynnistämään toiston uudestaan jatkaaksesi äänitiedoston kuuntelua tai videotiedoston katselua. Laitteisto- ja ohjelmisto-opas 2 9

47 Virtaominaisuudet Virrankäytön oletusasetukset Tässä osassa kuvataan valmiustila ja lepotila sekä tietokoneen sammutustoiminnot. Tietoja tietokoneen joidenkin virtaominaisuuksien toimintojen vaihtamisesta on jäljempänä tässä luvussa kohdassa "Virranhallinta-asetukset". Tässä osassa kuvatut kytkimet ja merkkivalot on esitetty aiemmin tässä luvussa olevassa kohdassa "Virranhallinnan kytkinten ja merkkivalojen sijainnit" Laitteisto- ja ohjelmisto-opas

48 Virtaominaisuudet Tietokoneen tai näytön virran kytkeminen ja katkaiseminen Tehtävä Toimenpide Seuraus Käynnistä tietokone. Sammuta tietokone.* Paina virta-/valmiustilapainiketta. Virran/valmiustilan merkkivalot syttyvät. Käyttöjärjestelmä käynnistyy. Tallenna työtiedostot ja lopeta kaikki käynnissä olevat sovellukset. Jatka seuraavasti: Paina virran/valmiustilan painiketta ja noudata näyttöön mahdollisesti tulevia ohjeita tietokoneen sammuttamisesta. tai Sammuta tietokone käyttöjärjestelmän sammutustoiminnolla seuraavasti: Jos käytössä on Windows XP Home, valitse Käynnistä > Sammuta tietokone > Sammuta. Windows XP Professional: valitse Käynnistä > Sammuta tietokone > Sammuta. Virran/valmiustilan merkkivalot sammuvat. Käyttöjärjestelmä sammutetaan. Tietokoneesta katkaistaan virta. (Jatkuu) Laitteisto- ja ohjelmisto-opas 2 11

49 Virtaominaisuudet Tehtävä Toimenpide Seuraus Näytön sammuttaminen, kun tietokone on käynnissä Sulje tietokone. Tietokoneen sulkeminen aktivoi näytön kytkimen, mikä käynnistää valmiustilan. * Jos järjestelmä ei vastaa komentoihin ja tietokonetta ei voi sammuttaa edellä annettujen ohjeiden mukaisesti, katso tämän luvun osaa "Tietokoneen hätäsammutus". Tietokoneen sammutuspainikkeessa (Turn Off Computer) saattaa lukea myös Shut Down Laitteisto- ja ohjelmisto-opas

50 Virtaominaisuudet Valmiustilan käynnistäminen ja lopettaminen Tehtävä Toimenpide Seuraus Käynnistä valmiustila. Kun tietokone on käynnissä, paina Fn+F3-näppäimiä. Jos käytössä on Windows XP Home, valitse Käynnistä > Sammuta tietokone > Valmiustila. Windows XP Professional: valitse Käynnistä > Sammuta tietokone > Valmiustila. (JosValmiustila-vaihtoehtoa ei näy näytössä, paina alanuolta ja valitse ensin avattavasta luettelosta Valmiustila, sen jälkeen valitse OK.)* Sulje tietokone. Virran/valmiustilan merkkivalot vilkkuvat. Näyttö tyhjenee. (Jatkuu) Laitteisto- ja ohjelmisto-opas 2 13

51 Virtaominaisuudet Tehtävä Toimenpide Seuraus Järjestelmä käynnistää valmiustilan. Lopeta käyttäjän tai järjestelmän käynnistämä valmiustila. Toimenpiteitä ei tarvita. Jos tietokone toimii akkuvirralla, järjestelmä käynnistää valmiustilan 10 minuutin kuluttua, mikäli tietokonetta ei käytetä tänä aikana. (Tämä on oletusasetus.) Jos tietokone on liitetty ulkoiseen virtalähteeseen, järjestelmä ei käynnistä valmiustilaa. Virranhallinta-asetuksia ja niiden aikakatkaisuja voi muuttaa Virranhallinta-asetuksetikkunassa. Paina virta-/valmiustilapainiketta. Jos näyttö on suljettu, kun tietokone on valmiustilassa, avaa näyttö. Virran/valmiustilan merkkivalot vilkkuvat. Näyttö tyhjenee. Virran/valmiustilan merkkivalot syttyvät. Työtiedostot palaavat näyttöön. *Verkkoyhteyksien mukaan Sammuta tietokone -painikkeessa voi lukea Shut Down Laitteisto- ja ohjelmisto-opas

52 Virtaominaisuudet Lepotilan käynnistäminen ja lopettaminen Laite ei voi siirtyä lepotilaan, ellei tätä ole otettu käyttöön. Lepotila on oletuksena käytössä. Jos haluat tarkistaa, onko lepotilan tuki käytössä, toimi seuraavasti:» Valitse Käynnistä > Ohjauspaneeli > Suorituskyky ja ylläpito > Virranhallinta-asetukset > Lepotila-välilehti. Jos lepotilan tuki on käytössä, Ota lepotilatoiminto käyttöön -valintaruutu on valittu. Tehtävä Toimenpide Seuraus Käynnistä lepotila Windows XP Home: valitse Käynnistä > Sammuta tietokone. Pidä vaihtonäppäintä painettuna, kun valitset Lepotila-vaihtoehdon. Windows XP Professional: Valitse Käynnistä > Sammuta tietokone. Pidä vaihtonäppäintä painettuna, kun valitset Lepotila-vaihtoehdon. (Jos Lepotila-vaihtoehtoa ei näy näytössä, paina ala- tai ylänuolta ja valitse ensin avattavasta luettelosta Lepotila, napsauta sitten OK.)* Virran/valmiustilan merkkivalot sammuvat. Näyttö tyhjenee. (Jatkuu) Laitteisto- ja ohjelmisto-opas 2 15

53 Virtaominaisuudet Tehtävä Toimenpide Seuraus Anna järjestelmän käynnistää lepotila (kun lepotilan tuki on käytössä). Lopeta käyttäjän tai järjestelmän käynnistämä lepotila. Toimenpiteitä ei tarvita. Jos tietokone toimii akkuvirralla, järjestelmä käynnistää lepotilan kun tietokone on ollut käyttämättömänä 30 minuutin ajan kun akun varaustila on kriittisen alhainen. Virranhallinta-asetuksia ja niiden aikakatkaisuja voi muuttaa Windows-hallintapaneelin Virranhallinta-asetuksetikkunassa. Virran/valmiustilan merkkivalot sammuvat. Näyttö tyhjenee. Paina virran/valmiustilan painiketta. Virran/valmiustilan merkkivalot syttyvät. Työtiedostot palaavat näyttöön. *Verkkoyhteyksien mukaan Sammuta tietokone -painikkeessa voi lukea Shut Down. Jos järjestelmä käynnisti lepotilan akun kriittisen alhaisen varaustilan vuoksi, liitä tietokone ulkoiseen virtalähteeseen tai aseta ladattu akku tietokoneeseen, ennen kuin painat virran/valmiustilan painiketta. (Järjestelmä ei ehkä vastaa, jos tyhjentynyt akku on ainoa virtalähde.) 2 16 Laitteisto- ja ohjelmisto-opas

54 Virtaominaisuudet Tietokoneen hätäsammutus ÄVAROITUS: Hätäsammutuksessa menetetään tallentamattomat tiedot. Jos tietokone ei vastaa komentoihin ja Windowsin sammutustoimintoja ei voi käyttää, kokeile seuraavia sammutustapoja annetussa järjestyksessä: Paina Ctrl+Alt+Del-näppäimiä. Valitse sitten Sammutus > Sammuta. Paina virta-/valmiustilapainiketta ja pidä sitä painettuna vähintään viisi sekuntia. Irrota tietokone ulkoisesta virtalähteestä ja irrota akku. Lisätietoja akun irrottamisesta ja säilyttämisestä on tämän luvun kohdassa "Akun säilyttäminen". Virranhallinta-asetukset Useita virranhallinnan oletusasetuksia voi muuttaa Windowsin Ohjauspaneelista. Voit esimerkiksi määrittää äänihälytyksen, joka varoittaa, kun akun varaustila laskee liian alhaiseksi, tai voit muuttaa virran/valmiustilan painikkeen oletusasetuksia. Oletusasetukset, kun tietokone on käynnissä: Fn+F3-kutsunäppäimen eli käyttöjärjestelmän lepotilapainikkeen painaminen käynnistää valmiustilan. Näytön kytkin sammuttaa näytön ja siirtää laitteen valmiustilaan. Näytön sulkeminen (kääntäminen tietokoneen päälle) käynnistää näytön kytkimen. (Oletusarvon ja mukautettujen asetusten mukaisesti näytön kytkimen asetus on valmiustila.) Laitteisto- ja ohjelmisto-opas 2 17

55 Virtaominaisuudet Virranhallinta-asetusten käyttäminen Voit käyttää virranhallinta-asetuksia seuraavasti: Napsauta ilmoitusalueessa (tehtäväpalkin oikeassa reunassa) olevaa Akkumittari-kuvaketta hiiren kakkospainikkeella ja valitse sitten Säädä virrankäytön ominaisuuksia. tai Valitse Käynnistä > Ohjauspaneeli > Suorituskyky ja ylläpito > Virranhallinta-asetukset. Akkumittari-kuvakkeen näyttäminen Oletusarvon mukaan Akkumittari-kuvake näkyy ilmoitusalueessa tehtäväpalkin oikeassa reunassa. Kuvake muuttuu sen mukaan, toimiiko tietokone akkuvirralla vai ulkoisella verkkovirralla. Voit piilottaa tai näyttää Akkumittari-kuvakkeen tehtäväpalkissa seuraavasti: 1. Napsauta hiiren kakkospainikkeella ilmaisinalueessa näkyvää Akkumittari-kuvaketta ja valitse Säädä virrankäytön ominaisuuksia. 2. Napsauta Lisäasetukset-välilehteä. 3. Valitse tai tyhjennä Näytä kuvake aina tehtäväpalkissa -ruutu. 4. Valitse Käytä ja sitten OK. Jos ilmoitusalueeseen (tehtäväpalkin oikeaan reunaan) lisättyä kuvaketta ei näy, kuvake on ehkä piilotettu. Saat piilotetut kuvakkeet näkyviin napsauttamalla ilmoitusalueen nuolta Laitteisto- ja ohjelmisto-opas

56 Virtaominaisuudet Virrankäyttömallin määrittäminen tai vaihtaminen Virranhallinta-asetusten ominaisuusikkunan Virrankäyttömalli-välilehdessä voit määrittää, kuinka paljon järjestelmän eri osat käyttävät virtaa. Voit valita haluamasi virrankäyttömallin sen mukaan, toimiiko tietokone akkuvirralla vai ulkoisella virtalähteellä. Voit valita myös sellaisen virrankäyttömallin, joka käynnistää valmiustilan tai sammuttaa näytön tai kiintolevyn määrittämäsi ajan kuluttua. Voit määrittää virrankäyttömallin seuraavasti: 1. Napsauta hiiren kakkospainikkeella ilmaisinalueessa näkyvää Akkumittari-kuvaketta ja valitse Säädä virrankäytön ominaisuuksia. 2. Valitse Virrankäyttömallit-välilehti. 3. Valitse virrankäyttömalli, jota haluat muuttaa, ja valitse haluamasi vaihtoehdot näytössä olevista luetteloista. 4. Valitse Käytä. Suojaussalasanan käyttäminen Voit määrittää salasanan, joka pyydetään, kun käynnistät tietokoneen tai lopetat valmiustilan tai lepotilan. Aseta salasanakehote näkymään seuraavasti: 1. Napsauta hiiren kakkospainikkeella ilmaisinalueessa näkyvää Akkumittari-kuvaketta ja valitse Säädä virrankäytön ominaisuuksia. 2. Napsauta Lisäasetukset-välilehteä. 3. Valitse Kysy salasanaa poistuttaessa valmiustilasta valintaruutu. 4. Valitse Käytä. Lisätietoja suojaussalasanoista on kohdassa Luku 7, "Suojaustoiminnot". Laitteisto- ja ohjelmisto-opas 2 19

57 Virtaominaisuudet Suorittimen suorituskyvyn määrittäminen Joissakin tietokonemalleissa Windows XP tukee ohjelmistoja, joiden avulla voit hallita suorittimen suorituskykyä. Keskusyksikön nopeus voidaan valita siten, että sen suorituskyky on paras mahdollinen tai että se kuluttaa mahdollisimman vähän virtaa. Ohjelmisto voidaan asettaa esimerkiksi muuttamaan suorittimen nopeutta automaattisesti, kun virtalähde vaihtuu ulkoisesta virtalähteestä akuksi tai kun tietokonetta ei käytetä. Suorittimen suorituskykysäätimet ovat virranhallinta-asetusten ominaisuusikkunassa. Voit muokata suorittimen suorituskyvyn asetuksia Windows XP:ssä seuraavasti:» Valitse Käynnistä > Ohjauspaneeli > Suorituskyky ja ylläpito > Virranhallinta-asetukset > Virrankäyttömalli-välilehti. Valitsemasi virrankäyttömalli määrää suorittimen toimintatilan, kun tietokone on liitetty ulkoiseen virtalähteeseen tai kun se toimii akkuvirralla. Kukin ulkoisen virtalähteen ja akkuvirran virrankäyttömalli asettaa suorittimen toimimaan tietyllä tavalla Laitteisto- ja ohjelmisto-opas

58 Virtaominaisuudet Kun virrankäyttömalli on määritetty, sinun ei tarvitse tehdä muita asetuksia suorittimen toimintatilaan. Seuraavassa taulukossa on kuvattu valittavissa olevien virrankäyttömallien suorittimen suorituskyky käytettäessä ulkoista virtalähdettä ja akkuvirtaa. Virrankäyttömalli Koti- tai toimistotietokone Kannettava tietokone Esitys Aina käytössä Vähäinen virranhallinta Akun enimmäisvaraus Suorittimen toimintatila ulkoista virtalähdettä käytettäessä Suoritin toimii aina suurimmalla nopeudella. Toimintatila valitaan suorittimen kuormituksen mukaan. Toimintatila valitaan suorittimen kuormituksen mukaan. Suoritin toimii aina suurimmalla nopeudella. Toimintatila valitaan suorittimen kuormituksen mukaan. Toimintatila valitaan suorittimen kuormituksen mukaan. Suorittimen toimintatila akkuvirtaa käytettäessä Toimintatila valitaan suorittimen kuormituksen mukaan. Toimintatila valitaan suorittimen kuormituksen mukaan. Akkuvirralla keskusyksikön teho on alempi ja alenee jatkuvasti sitä mukaa kun akku purkautuu. Suoritin toimii aina suurimmalla nopeudella. Toimintatila valitaan suorittimen kuormituksen mukaan. Akkuvirralla keskusyksikön teho on alempi ja alenee jatkuvasti sitä mukaa kun akku purkautuu. Laitteisto- ja ohjelmisto-opas 2 21

59 Virtaominaisuudet Akut Kun tietokone on liitetty ulkoiseen verkkovirtalähteeseen, se toimii verkkovirralla. Kun tietokoneessa on ladattu akku ja tietokonetta ei ole liitetty ulkoiseen virtalähteeseen, tietokone toimii akkuvirralla. Tietokone käyttää verkkovirtaa tai akkuvirtaa sen mukaan, onko se liitetty ulkoiseen verkkovirtalähteeseen vai ei. Jos tietokoneessa on esimerkiksi ladattu akku ja tietokone on liitetty verkkovirtalaitteella verkkovirtaan, tietokone alkaa käyttää akkuvirtaa, kun verkkovirtalaite irrotetaan tietokoneesta. Työskentelytavoistasi riippuu, säilytätkö akkua tietokoneessa vai erillään siitä. Jos säilytät akkua tietokoneessa, akku ladataan aina, kun tietokone on liitetty ulkoiseen verkkovirtalähteeseen, etkä menetä avoimia työtiedostoja mahdollisen sähkökatkoksen takia. Tietokoneessa olevat akut purkautuvat kuitenkin vähitellen, kun tietokone on pois käytöstä. Tästä syystä pääakkua ei toimiteta tietokoneeseen asetettuna, ja se onkin asetettava paikalleen, jos tietokonetta halutaan käyttää akkuvirralla Laitteisto- ja ohjelmisto-opas

60 Virtaominaisuudet Akut Tämän tietokoneen kanssa voi käyttää kahta akkua. Tietokoneen mukana tulee yksi litiumioni-pääakku. Lisävarusteena on saatavana matka-akku, joka voidaan liittää tietokoneen pohjaan. Jos tietokonetta ei käytetä ja se irrotetaan ulkoisesta virtalähteestä yli kahden viikon ajaksi, irrota akku ja säilytä sitä tämän luvun kohdassa "Akun säilyttäminen" kuvatulla tavalla. Oikea säilyttäminen voi pidentää akun käyttöikää. Lisätietoja töiden jättämisestä kesken on tämän luvun kohdassa "Valmiustilan tai lepotilan käynnistäminen tai tietokoneen sammuttaminen". ÅVAARA: Pienennät turvallisuusriskien mahdollisuutta, kun käytät vain tietokoneen mukana tullutta akkua, HP:n vaihtoakkua tai yhteensopivaa akkua, jonka voit hankkia HP:ltä lisävarusteena. Laitteisto- ja ohjelmisto-opas 2 23

61 Virtaominaisuudet Pääakun asettaminen paikalleen tai poistaminen ÄVAROITUS: Jos akku on tietokoneen ainoa virtalähde, käynnistä lepotila tai sammuta tietokone ennen akun irrottamista, jotta et menetä tallentamattomia tietoja. Aseta pääakku paikalleen seuraavasti: 1. Käännä tietokone ylösalaisin. 2. Työnnä akku 1 akkupaikkaan, kunnes se on kunnolla paikallaan. Akun lukitussalpa 2 lukitsee akun automaattisesti paikalleen Laitteisto- ja ohjelmisto-opas

62 Virtaominaisuudet Voit poistaa pääakun seuraavasti: 1. Käännä tietokone ylösalaisin tasaiselle pinnalle etupaneeli itseesi päin. 2. Työnnä akun lukitussalpaa 1 oikealle. 3. Työnnä akun vapautussalpaa 2 oikealle ja pidä sitä painettuna. 4. Poista akku 3 tietokoneesta. Laitteisto- ja ohjelmisto-opas 2 25

63 Virtaominaisuudet Akkujen lataaminen Jos järjestelmässä on useita akkuja, ne ladataan tai puretaan tietyssä järjestyksessä. Akkujen latausjärjestys: 1. Tietokoneen akkupaikassa oleva pääakku 2. Lisävarusteena saatava matka-akku Latauksen purkujärjestys: 1. Lisävarusteena saatava matka-akku 2. Tietokoneen akkupaikassa oleva pääakku Kun akkua ladataan, tietokoneessa oleva akun merkkivalo palaa keltaisena. Kun akku on lähes täysin latautunut, akun merkkivalo on vihreä. Merkkivalo sammuu, kun kaikki akut on ladattu täyteen. Pääakku ladataan silloin, kun se on asetettu tietokoneeseen ja tietokone on liitetty ulkoiseen virtalähteeseen. Tietokoneen kanssa käytettävä ulkoinen virtalähde voi olla jokin seuraavista: verkkovirtalaite telakointilaite (lisävaruste, vain tietyissä malleissa) valinnainen virtasovitin. ÅVAARA: Pienennät turvallisuusriskien mahdollisuutta, kun käytät vain tietokoneen mukana tullutta verkkovirtalaitetta, HP:n vaihtolaitetta tai verkkovirtalaitetta, jonka voit hankkia HP:ltä lisävarusteena Laitteisto- ja ohjelmisto-opas

64 Virtaominaisuudet Uuden akun lataaminen Lataa akku täyteen, kun tietokone on liitetty ulkoiseen virtaan verkkovirtalaitteen avulla. Tietokonetta voi käyttää osittainkin ladatulla uudella akulla, mutta akkumittarin lukemiin ei voi tällöin täysin luottaa. Käytössä olevan akun lataaminen Voit pidentää akun käyttöikää ja parantaa akkumittarin tarkkuutta toimimalla seuraavasti: Anna akun purkautua normaalissa käytössä 10 prosentin varaustilaan ennen sen lataamista. Lataa akku aina täyteen. Laitteisto- ja ohjelmisto-opas 2 27

65 Virtaominaisuudet Akun latauksen tarkkaileminen Tässä osassa selitetään eri tapoja nähdä akussasi jäljellä olevan latauksen määrä. Tarkkojen varaustietojen saaminen Voit parantaa akkumittareiden tarkkuutta seuraavasti: Anna akun purkautua normaalissa käytössä noin 10 prosentin varaustilaan ennen sen lataamista. Lataa akku aina täyteen. Jos akku on ollut käyttämättä vähintään kuukauden, kalibroi se ennen lataamista. Kalibrointiohjeita on jäljempänä tässä luvussa kohdassa "Akun kalibrointi". Varaustilan tarkistaminen akkumittarista Tässä osassa kerrotaan, miten käytät akkumittareita ja tulkitset niiden tietoja. Akkumittarin tarkasteleminen Voit tarkistaa tietokoneen akkujen varaustilan seuraavasti: Kaksoisnapsauta Akkumittari -kuvaketta, joka on ilmoitusalueella (tehtäväpalkin oikeassa reunassa). tai Valitse Käynnistä > Ohjauspaneeli > Suorituskyky ja ylläpito > Virranhallinta-asetukset > Akkumittari-välilehti Laitteisto- ja ohjelmisto-opas

66 Virtaominaisuudet Käyttöjärjestelmän akkumittarin esittely Useimmissa akun varausnäytöissä ja akkumittareissa akun tila ilmoitetaan prosentteina ja minuutteina jäljellä olevana varausaikana: Prosenttimäärä ilmaisee akun jäljellä olevan varauksen määrän. Käyttöaika ilmaisee likimääräisesti, miten kauan tietokonetta voi käyttää akkuvirralla nykyisellä virrankulutustasolla. Käyttöaika vähenee esimerkiksi, jos toistat DVD-levyä, ja kasvaa, jos lopetat DVD-levyn toistamisen. Useimmat akkumittarit näyttävät akkujen sijainnin seuraavasti: Akkupaikka 1 on tietokoneen akkupaikassa oleva akku. Akkupaikka 2 on lisävarusteena saatava matka-akku. Joissakin tapauksissa voi näkyä salama akkupaikan vieressä. Salama ilmaisee, että akkupaikassa olevaa akkua ladataan. Laitteisto- ja ohjelmisto-opas 2 29

67 Virtaominaisuudet Akun heikon varaustilan korjaaminen Tässä osassa kerrotaan oletusarvoisista hälytyksistä ja järjestelmän vastaussanomista. Windows-ohjauspaneelin virranhallinta-asetuksissa voit muuttaa akun heikosta varaustilasta varoittavia hälytyksiä ja järjestelmän vastaussanomia. Virranhallinta-asetukset-ikkunan asetukset eivät vaikuta merkkivaloihin. Akun heikon varaustilan tunnistaminen Tässä osassa kerrotaan, miten tunnistat akun alhaisen ja kriittisen heikon varaustilan. Akun heikko varaustila Kun akku on tietokoneen ainoa virtalähde ja sen varaustila laskee heikoksi, akun merkkivalo vilkkuu keltaisena. Akun kriittisen heikko varaustila Jos heikkoa varaustilaa ei korjata, akun varaustila laskee lopulta kriittisen heikoksi ja keltainen akun merkkivalo vilkkuu entistä nopeammin. Kriittisen heikossa varaustilassa: Jos lepotilatoiminto on otettu käyttöön ja tietokone on käynnissä tai valmiustilassa, tietokone siirtyy lepotilaan. Jos lepotilatoiminto on pois käytöstä ja tietokone on käynnissä tai valmiustilassa, tietokone pysyy hetken valmiustilassa ja sammuu sitten itsestään. Tällöin menetetään kaikki tallentamattomat tiedot. Jos haluat tarkistaa, onko lepotilan tuki käytössä, toimi seuraavasti: 1. Valitse Käynnistä > Ohjauspaneeli > Suorituskyky ja ylläpito > Virranhallinta-asetukset > Lepotila-välilehti. 2. Tarkista, että Ota lepotilatoiminto käyttöön valintaruutu on valittu Laitteisto- ja ohjelmisto-opas

68 Virtaominaisuudet Akun heikon varaustilan korjaaminen ÄVAROITUS: Jos tietokoneen akun varaustila on kriittisen heikko ja tietokone on käynnistänyt lepotilan, älä käynnistä tietokonetta uudelleen, ennen kuin virran/valmiustilan merkkivalot sammuvat. Näin vähennät tietojen häviämisriskiä. Kun saatavilla on ulkoinen virtalähde Kun saatavilla on ulkoinen virtalähde, voit korjata heikon varaustilan jollakin seuraavista tavoista: Kytke verkkovirtalaite tietokoneeseen. Käytä valinnaista virtasovitinta. Kun saatavilla on ladattu akku Akun heikon varaustilan korjaaminen, kun saatavilla on ladattu akku: 1. Sammuta tietokone tai käynnistä lepotila. 2. Aseta tietokoneeseen täyteen ladattu akku. 3. Käynnistä tietokone. Kun mitään virtalähdettä ei ole saatavana Akun heikon varaustilan korjaaminen, kun mitään virtalähdettä ei ole käytettävissä: Käynnistä lepotila. tai Tallenna työsi ja sammuta tietokone. Kun tietokone ei voi poistua lepotilasta Jos akussa ei ole tarpeeksi varausta, jotta tietokone voisi palautua lepotilasta, toimi seuraavasti: 1. Aseta tietokoneeseen ladattu akku tai liitä tietokone ulkoiseen virtalähteeseen. 2. Lopeta lepotila painamalla virta-/valmiustilapainiketta. Laitteisto- ja ohjelmisto-opas 2 31

69 Virtaominaisuudet Akun kalibrointi Milloin akku kannattaa kalibroida Runsaassakaan käytössä olevaa akkua ei tarvitse yleensä kalibroida kuin kerran kuukaudessa. Uutta akkua ei tarvitse kalibroida ennen ensimmäistä käyttökertaa. Kalibroi akku, jos akun tilan ilmaisin näyttää olevan väärässä jos akun käyttöaika vaikuttaa huomattavasti tavallista lyhyemmältä jos akkua ei ole käytetty vähintään kuukauteen. Kalibroiminen Kalibroi akku lataamalla se ensin täyteen, purkamalla se tyhjäksi ja lataamalla se uudelleen täyteen. Akun lataaminen Akku latautuu riippumatta siitä, onko tietokone käynnissä vai ei, mutta latautuminen on nopeampaa, kun tietokone on pois käynnistä. Lataa akku seuraavalla tavalla: 1. Aseta akku tietokoneeseen. 2. Kytke tietokone pistorasiaan, lisävarusteena saatavaan verkkovirtasovittimeen tai lisävarusteena saatavaan telakointilaitteeseen (vain tietyt mallit). Tietokoneen akun merkkivalo syttyy. 3. Anna tietokoneen olla kytkettynä verkkovirtaan, kunnes akku on ladattu täyteen. Tietokoneen akun merkkivalo sammuu Laitteisto- ja ohjelmisto-opas

70 Virtaominaisuudet Akun purkaminen Ennen kuin alat purkaa akkua, ota lepotilatoiminto pois käytöstä. Ota lepotilan tuki pois käytöstä seuraavasti: 1. Valitse Käynnistä > Ohjauspaneeli > Suorituskyky ja ylläpito > Virranhallinta-asetukset > Lepotila-välilehti. 2. Poista valintamerkki Ota lepotilatoiminto käyttöön -valintaruudusta. 3. Valitse Apply (Käytä). Jätä tietokone päälle siksi aikaa, kun akku puretaan. Akku voidaan purkaa, vaikka tietokonetta ei käytetä, mutta purkautuminen on nopeampaa, jos tietokonetta käytetään. Jos et aio käyttää tietokonetta akun purkamisen aikana, tallenna työsi ennen purkamisen aloittamista. Jos käytät tietokonetta ajoittain purkamisen aikana ja olet asettanut virransäästön päälle, järjestelmä toimii seuraavalla tavalla purkamisen aikana: näyttöä ei sammuteta automaattisesti kiintolevyn nopeus ei laske automaattisesti, kun tietokonetta ei käytetä järjestelmä ei käynnistä valmiustilaa. Laitteisto- ja ohjelmisto-opas 2 33

71 Virtaominaisuudet Akun purkaminen tyhjäksi: 1. Napsauta ilmoitusalueessa (tehtäväpalkin oikeassa reunassa) olevaa Akkumittari-kuvaketta hiiren kakkospainikkeella ja valitse sitten Säädä virrankäytön ominaisuuksia. tai Saat Virrankäyttömalli-välilehden näkyviin valitsemalla Käynnistä > Ohjauspaneeli > Suorituskyky ja ylläpito > Virranhallinta-asetukset > Virrankäyttömalli-välilehti. 2. Merkitse muistiin Akku-sarakkeessa näkyvät neljä asetusta, jotta osaat palauttaa samat asetukset kalibroinnin jälkeen. 3. Valitse neljästä asetuksesta Ei koskaan. 4. Valitse OK. 5. Irrota tietokone verkkovirtalähteestä, mutta älä sammuta tietokonetta. 6. Käytä tietokonetta akkuvirralla, kunnes akku on purkautunut tyhjäksi. Akun merkkivalo alkaa vilkkua keltaisena, kun akun varaustila on laskenut heikoksi. Kun akku on purettu tyhjäksi, akun merkkivalo ja tietokone sammutetaan Laitteisto- ja ohjelmisto-opas

72 Virtaominaisuudet Akun lataaminen Voit ladata akun uudelleen seuraavasti: 1. Liitä tietokone ulkoiseen verkkovirtalähteeseen, kunnes akku on ladattu täyteen. Tällöin tietokoneen akun merkkivalo sammuu. Voit käyttää tietokonetta lataamisen aikana, mutta akku latautuu nopeammin, jos tietokone on pois käynnistä. 2. Jos tietokone on pois käynnistä, käynnistä se, kun akku on ladattu täyteen ja akun merkkivalo on sammunut. 3. Saat Virrankäyttömalli-välilehden näkyviin valitsemalla Käynnistä > Ohjauspaneeli > Suorituskyky ja ylläpito > Virranhallinta-asetukset > Virrankäyttömalli-välilehti. 4. Katso aiemmin muistiin merkitsemiäsi asetuksia. Palauta muistiin kirjoittamasi asetukset Verkkovirta-sarakkeeseen ja Akku-sarakkeeseen. 5. Valitse OK. ÄVAROITUS: Kun olet kalibroinut akun, ota lepotilan tuki jälleen käyttöön. Jos lepotilatoimintoa ei oteta käyttöön uudelleen, akku saattaa tyhjetä täysin ja tietoja voi kadota. Voit ottaa lepotilatoiminnon uudelleen käyttöön valitsemalla Käynnistä > Asetukset > Ohjauspaneeli > Suorituskyky ja ylläpito > Virranhallinta-asetukset > Lepotila-välilehti. Valitse Ota lepotilatoiminto käyttöön -valintaruutu ja napsauta sitten Käytä. Laitteisto- ja ohjelmisto-opas 2 35

73 Virtaominaisuudet Akun virran säästäminen Tässä kohdassa mainittujen akkuvirran säästämisen toimenpiteiden ja asetusten avulla voit pidentää aikaa, jonka tietokone toimii akkuvirralla yhdellä latauksella. Virran säästäminen tietokoneen käytön aikana Voit säästää virtaa tietokoneen käytön aikana seuraavasti: Katkaise langattomat yhteydet ja lähiverkkoyhteydet (LAN) sekä lopeta modeemisovellukset, jos et käytä niitä. Irrota ulkoiset laitteet, jotka eivät ole käytössä ja joita ei ole liitetty ulkoiseen virtalähteeseen. Pysäytä tai poista lisävarusteena saatava PC-kortti, jos et käytä sitä. Lisätietoja on kohdassa Luku 5, "Laitteiston osat". Poista CD- tai DVD-levy, jos et käytä sitä. Säädä näytön kirkkautta tarvittaessa Fn+F9- ja Fn+F10-kutsunäppäimillä. Käytä sisäisten kaiuttimien sijasta omalla virtalähteellä varustettuja kaiuttimia (lisävaruste) tai säädä tarpeesi mukaan järjestelmän äänenvoimakkuutta. Sammuta S-videoliitäntään kytketty laite Fn+F4-kutsunäppäimellä tai ota laitteen tuki pois käytöstä Windowsissa. Käytä ulkoista virtalähdettä, kun alustat levykkeen. Kun lopetat työskentelyn, käynnistä valmiustila tai lepotila tai sammuta tietokone Laitteisto- ja ohjelmisto-opas

74 Virtaominaisuudet Virransäästöasetusten valitseminen Kun haluat asettaa tietokoneen virransäästötilaan, toimi seuraavasti: Valitse näytönsäästäjälle lyhyt viive, ja valitse näytönsäästäjä, jossa on vähän grafiikkaa ja liikettä. Kun haluat muuttaa näytönsäästäjän asetuksia, toimi seuraavasti: Valitse Käynnistä > Ohjauspaneeli > Näyttö > Näytönsäästäjä. Valitse käyttöjärjestelmästä virrankäyttömalli, jossa on virtaa säästävät asetukset. Katso lisäohjeita tämän luvun kohdasta "Virrankäyttömallin määrittäminen tai vaihtaminen". Laitteisto- ja ohjelmisto-opas 2 37

75 Virtaominaisuudet Akun säilyttäminen ÄVAROITUS: Älä pidä akkua korkeassa lämpötilassa pitkiä aikoja, jotta se ei vahingoitu. Jos et käytä tietokonetta yli kahteen viikkoon ja se on irrotettuna ulkoisesta virtalähteestä, poista tietokoneesta kaikki akut ja säilytä ne erillään tietokoneesta. Säilytä akkua viileässä, kuivassa paikassa, jotta varastoitu akku purkautuu mahdollisimman hitaasti. Seuraavan taulukon avulla voit arvioida, kuinka kauan akkua voi säilyttää turvallisesti. Säilytysajat koskevat akkua, joka on ladattu puoliksi täyteen. Täyteen ladattua akkua voi säilyttää kauemmin. Vähän ladattua akkua voi säilyttää lyhyemmän ajan. Kalibroi akku, jota on säilytetty irrallaan tietokoneesta vähintään kuukausi, ennen kuin alat käyttää sitä. Lämpötila C Lämpötila F Turvallinen säilytysaika Alle kuukausi Enintään kolme kuukautta Yksi vuosi 2 38 Laitteisto- ja ohjelmisto-opas

76 Virtaominaisuudet Käytetyn akun hävittäminen ÅVAARA: Älä pura, murskaa, lävistä tai oikosulje akun ulkoisia kontakteja äläkä altista tietokoneen akkua tulelle tai vedelle. Vähennät näin mahdollisen tulipalon tai akkunesteen aiheuttamien syöpymisvaurioiden riskiä. Älä pidä akkua korkeissa lämpötiloissa (yli 60 C / 140 F). N Kun akun käyttöikä on lopussa, älä hävitä sitä tavallisen kotitalousjätteen mukana. Noudata paikallisia määräyksiä ja akeja tietokoneakkujen hävittämisestä. Jos olet Euroopassa, hävitä tai kierrätä akut julkisen jätteidenkeräysjärjestelmän kautta tai palauta ne HP:lle, valtuutetulle huoltokumppanillesi tai heidän edustajilleen. Laitteisto- ja ohjelmisto-opas 2 39

77 3 Osoitinlaitteet ja näppäimistö Osoitinlaitteet Kosketusalusta (vain tietyt mallit) Seuraavassa kuvassa ja taulukossa on esitetty ja kuvattu tietokoneen kosketusalusta. Osa Kuvaus 1 Kosketusalusta* Siirtää osoitinta sekä valitsee ja aktivoi näytössä olevia kohteita. Voidaan asettaa suorittamaan muitakin hiiritoimintoja, kuten vieritys, valinta ja kaksoisnapsautus. (Jatkuu) Laitteisto- ja ohjelmisto-opas 3 1

78 Osoitinlaitteet ja näppäimistö Osa 2 Kosketusalustan vasen painike* 3 Kosketusalustan oikea painike* Kuvaus Toimii kuten ulkoisen hiiren vasen painike. Painike toimii kuten ulkoisen hiiren kakkospainike. 4 Kosketusalustan vieritysalue* Vierittää ylös- tai alaspäin. *Taulukossa näkyvät oletusasetukset. Tietoa kosketusalustan toimintojen muuttamisesta on jäljempänä tässä luvussa kohdassa "Hiiren asetusten määrittäminen". Kosketusalustan käyttäminen Siirrä osoitinta siirtämällä sormeasi kosketusalustan pintaa myöten haluamaasi suuntaan. Kosketusalustan vasen ja oikea painike toimivat kuten ulkoisen hiiren vastaavat painikkeet. Voit vierittää näyttöä ylös- tai alaspäin siirtämällä sormeasi ylös- tai alaspäin kosketusalustan korotetulla vieritysalueella. 3 2 Laitteisto- ja ohjelmisto-opas

79 Osoitinlaitteet ja näppäimistö Paikannustappi (vain tietyt mallit) Osa Kuvaus 1 Paikannustappi Siirtää osoitinta sekä valitsee ja aktivoi näytössä olevia kohteita. 2 Paikannustapin vasen painike Toimii kuten ulkoisen hiiren vasen painike. 3 Paikannustapin oikea painike Painike toimii kuten ulkoisen hiiren kakkospainike. Laitteisto- ja ohjelmisto-opas 3 3

80 Osoitinlaitteet ja näppäimistö Paikannustapin käyttäminen Siirrä osoitinta työntämällä paikannustappia siihen suuntaan, johon haluat siirtää osoitinta. Voit käyttää paikannustapin vasenta ja oikeaa painiketta aivan kuten ulkoisen hiiren ykkösja kakkospainiketta. Vaihda paikannustapin suojus seuraavasti: 1. Sammuta tietokone. 2. Vedä kulunut suojus varovasti paikannustapin päältä. 3. Paina uusi suojus paikalleen. Vaihtosuojuksia ei toimiteta tietokoneen mukana. 3 4 Laitteisto- ja ohjelmisto-opas

81 Osoitinlaitteet ja näppäimistö Ulkoisen hiiren käyttäminen Voit liittää ulkoisen USB-hiiren tietokoneeseen käyttämällä jotakin tietokoneen oikealla tai vasemmalla sivulla olevista porteista. Ulkoinen sarjahiiri, ulkoinen PS/2-hiiri tai USB-hiiri voidaan liittää järjestelmään käyttämällä lisävarusteena saatavan telakointilaitteen liittimiä (vain tietyt mallit). Hiiren asetusten määrittäminen Windowsin hiiren ominaisuusasetuksissa voit mukauttaa esimerkiksi seuraavia osoitinlaitteiden asetuksia: TouchPad Tapping eli kosketusalueen napautustoiminto, jonka avulla voit valita objektin napauttamalla kosketusalustaa kerran tai kaksoisnapsauttaa objektia napauttamalla kosketusalustaa kaksi kertaa (oletuksena käytössä). Edge motion -toiminto, jonka avulla voit jatkaa näytön vieritystä, vaikka sormesi on kosketusalustan reunassa (oletuksena poissa käytöstä) Osoitinlaitteen ottaminen käyttöön tai pois käytöstä (käytössä oletuksena). Hiiren ominaisuusasetuksissa on myös muita asetuksia, kuten hiiren nopeus ja osoittimen jäljet. Avaa hiiren ominaisuusikkuna seuraavasti:» Valitse Käynnistä > Ohjauspaneeli > Tulostimet ja muut laitteet > Hiiri-kuvake. Laitteisto- ja ohjelmisto-opas 3 5

82 Osoitinlaitteet ja näppäimistö Kutsunäppäimet Kutsunäppäimet ovat usein käytettyjä Fn-näppäimen 1 ja joko Esc-näppäimen tai 2 jonkin toimintonäppäimen yhdistelmiä 3. Toimintonäppäimiin F3, F4, ja F8-F10 on merkitty kunkin näppäimen toimintoa vastaava kuvake. Kutsunäppäinten toiminnot kuvataan seuraavissa osissa. Tietokoneesi saattaa näyttää hieman erilaiselta kuin tämän luvun kuvissa. Osa Kuvaus 1 Fn-näppäin Näppäin käynnistää usein käytettyjä järjestelmän toimintoja, kun sitä painetaan yhdessä toimintonäppäimen tai Esc-näppäimen kanssa. 2 Esc -näppäin Näppäin käynnistää usein käytettyjä järjestelmän toimintoja, kun sitä painetaan yhdessä Fn-näppäimen kanssa. 3 Toimintonäppäimet Käynnistävät usein käytettyjä järjestelmän toimintoja, kun niitä painetaan yhdessä Fn-näppäimen kanssa. 3 6 Laitteisto- ja ohjelmisto-opas

83 Osoitinlaitteet ja näppäimistö Kutsu- ja pikanäppäinten pikaopas Toiminto Toiminnon käynnistävä näppäinyhdistelmä Toiminnon käytöstä poistava näppäinyhdistelmä Käynnistä valmiustila Fn+F3 Virta-/valmiustilapainike Vaihto tietokoneen näytön ja ulkoisen näytön välillä Fn+F4 Fn+F4 Akun tietojen tarkistaminen Fn+F8 Fn+F8 Näytön kirkkauden vähentäminen Fn+F9 Fn+F10 Näytön kirkkauden lisääminen Fn+F10 Fn+F9 Järjestelmätietojen tarkistaminen Fn+Esc Fn+Esc Laitteisto- ja ohjelmisto-opas 3 7

84 Osoitinlaitteet ja näppäimistö Valmiustilan käynnistäminen (Fn+F3) Kun tietokone on käynnissä, voit käynnistää valmiustilan painamalla Fn+F3 -kutsunäppäimiä. Kun valmiustila käynnistetään, auki olevat työtiedostot tallennetaan työmuistiin (RAM) ja näyttö tyhjenee. Tämä säästää virtaa. Kun tietokone on valmiustilassa, virran/valmiustilan merkkivalo vilkkuu. Voit poistua valmiustilasta seuraavasti:» Paina virta-/valmiustilapainiketta. Fn+F3-näppäimet käynnistävät oletuksena valmiustilan. Fn+F3- kutsunäppäinten toimintoa voidaan muuttaa. Fn+F3- näppäinyhdistelmä voidaan esimerkiksi asettaa käynnistämään lepotila valmiustilan sijasta. Lisätietoja valmiustilasta, lepotilasta ja Fn+F3-kutsunäppäimen toiminnon muuttamisesta on kohdassa Luku 2, "Virtaominaisuudet". 3 8 Laitteisto- ja ohjelmisto-opas

85 Osoitinlaitteet ja näppäimistö Näyttöjen vaihtaminen (Fn+F4) Kutsunäppäin Fn+F4 vaihtaa näyttökuvan ulkoiseen näyttöliitäntään tai tietokoneen S-videolähtöliitäntään (vain tietyissä malleissa) liitettyjen näyttölaitteiden välillä. Jos tietokoneeseen on liitetty esimerkiksi ulkoinen näyttö, Fn+F4-näppäinten painaminen vaihtaa näyttökuvan näkymään tietokoneen näytössä, ulkoisessa näytössä tai niissä molemmissa. Useimmat ulkoiset näytöt voivat vastaanottaa tietokoneesta tulevaa VGA-standardin mukaista videokuvaa. Kutsunäppäimillä Fn+F4 voit vaihtaa näyttökuvaa myös niiden laitteiden kesken, jotka vastaanottavat tietokoneen videosignaaleja. Fn+F4-näppäimet tukevat seuraavia neljää lähetystyyppiä, joiden kohdalla mainitaan myös niitä käyttäviä laitteita: nestekidenäyttö (tietokoneen oma näyttö) ulkoinen VGA-näyttö (useimmat ulkoiset näytöt) S-videolaite (televisiot, videokamerat, videonauhurit ja S-videotuloliitännän sisältävät kuvankaappauskortit, tietyissä malleissa) komposiittivideolaite (televisiot, videokamerat, videonauhurit ja kuvankaappauskortit, joissa on komposiittivideosignaalin tuloliitäntä), jos käytetään lisävarusteena saatavaa telakointilaitetta (vain tietyt mallit). Akun varaustilan tarkistaminen (Fn+F8) Voit tuoda näyttää kaikkien asennettujen akkujen varaustiedot painamalla Fn+F8. Tiedoista näkyy, mikä akku on latautumassa ja kuinka paljon kussakin akussa on virtaa jäljellä. Akkupaikat on merkitty seuraavasti: Paikka 1 on ensisijainen eli pääakku. Akkupaikka 2 on lisävarusteena saatava matka-akku. Laitteisto- ja ohjelmisto-opas 3 9

86 Osoitinlaitteet ja näppäimistö Näytön kirkkauden vähentäminen (Fn+F9) Vähennä näytön kirkkautta painamalla Fn+F9. Voit muuttaa kirkkaussäätöä kasvavasti pitämällä kutsunäppäintä alhaalla. Näytön kirkkauden lisääminen (Fn+F10) Lisää näytön kirkkautta painamalla Fn+F10. Voit muuttaa kirkkaussäätöä kasvavasti pitämällä kutsunäppäintä alhaalla. Järjestelmätietojen tarkasteleminen (Fn+Esc) Paina Fn+Esc, kun haluat nähdä järjestelmän laitteistotiedot ja ohjelmien versionumerot. Voit poistaa järjestelmätiedot näytöstä painamalla uudestaan Fn+Esc. Järjestelmän BIOSin päivämäärä on lukumuistin versionumero. BIOS-päivämäärä saatetaan näyttää esimerkiksi muodossa 10/19/2004 F.07. Kutsunäppäinten käyttäminen ulkoiselta näppäimistöltä Seuraavassa taulukossa näytetään, miten tiettyjä kutsunäppäimiä käytetään ulkoisilta näppäimistöiltä: Tietokoneen näppäimet Fn+Esc Fn+F4 Fn+F8 Ulkoisen näppäimistön näppäimet Scroll lock+scroll lock+esc* Scroll lock+scroll lock+f4* Scroll lock+scroll lock+f8* *Scroll lock-näppäimen painaminen kaksi kertaa ulkoisella näppäimistöllä vastaa kannettavan tietokoneen Fn-näppäimen painamista Laitteisto- ja ohjelmisto-opas

87 Osoitinlaitteet ja näppäimistö Pikakäynnistyspainikkeet (vain tietyt mallit) Pikakäynnistyspainikkeiden avulla voit avata usein käytettyjä sovelluksia. Osa Kuvaus 1 Info Center -painike Käynnistää Info Centerin, jonka avulla voit avata nopeasti seuraavat ohjelmistoratkaisut. Lisätietoja on luvun Luku 4, "Multimedia" kohdassa "Info Center (vain tietyt mallit)". 2 Esitystila-painike Käynnistää esitystilan. Avaa sovelluksen, kansion, tiedoston tai Internet-sivuston ja näyttää samalla tietoa sekä tietokoneen kuvaruudussa että johonkin seuraavista liitännöistä liitetyssä erillislaitteessa: ulkoisen näytön portti S-videolähtöliitäntä lisävarusteena saatavan telakointilaitteen liittimet tai portit. Laitteisto- ja ohjelmisto-opas 3 11

88 Osoitinlaitteet ja näppäimistö Näppäimistöt Tietokoneessa on upotettu numeronäppäimistö, mutta tietokoneen kanssa voi käyttää myös lisävarusteena saatavaa ulkoista numeronäppäimistöä tai lisävarusteena saatavaa ulkoista näppäimistöä, jossa on numeronäppäimistö. Tietokoneesi saattaa näyttää hieman erilaiselta kuin tämän luvun kuvissa. Osa Kuvaus 1 Num lock -merkkivalo 2 Num lk -näppäin 3 Upotettu numeronäppäimistö 4 Fn-näppäin 3 12 Laitteisto- ja ohjelmisto-opas

89 Osoitinlaitteet ja näppäimistö Upotetun numeronäppäimistön käyttäminen Upotetun numeronäppäimistön 15:tä näppäintä voidaan käyttää kuten ulkoisen näppäimistön vastaavia näppäimiä. Kun upotettu numeronäppäimistö on käytössä, sen kullakin näppäimellä voidaan suorittaa toiminto, jota osoittava kuvake näkyy näppäimen oikeassa yläkulmassa. Upotetun numeronäppäimistön ottaminen käyttöön ja pois käytöstä Ota upotettu numeronäppäimistö käyttöön painamalla Fn+Num lk. Num lock -merkkivalo syttyy. Voit palauttaa numeronäppäimet normaaliin toimintatilaansa painamalla uudestaan Fn+Num lk. Upotettu numeronäppäimistö ei toimi, jos tietokoneeseen tai lisävarusteena saatavaan telakointilaitteeseen (vain tietyissä malleissa) on liitetty ulkoinen näppäimistö tai numeronäppäimistö. Upotetun numeronäppäimistön näppäintoimintojen vaihtaminen Voit vaihtaa upotetun numeronäppäimistön näppäimet toimimaan väliaikaisesti tavallisessa tai numeronäppäintilassa painamalla Fn-näppäintä tai Fn+Vaihto-näppäimiä. Jos haluat vaihtaa jonkin upotetun numeronäppäimistön näppäimen toimintaa, kun numeronäppäimistö on pois käytöstä, pidä Fn-näppäintä alhaalla samalla, kun painat upotetun numeronäppäimistön näppäintä. Kun haluat käyttää numeronäppäimistöä tilapäisesti normaalilla tavalla, kun numeronäppäimistö on käytössä, toimi seuraavasti: Pidä Fn-näppäintä alhaalla, jos haluat kirjoittaa pieniä kirjaimia. Pidä alhaalla Fn- ja vaihtonäppäintä, kun haluat kirjoittaa isoja kirjaimia. Laitteisto- ja ohjelmisto-opas 3 13

90 Osoitinlaitteet ja näppäimistö Ulkoisen näppäimistön käyttäminen Useimpien ulkoisten numeronäppäimistöjen näppäimet toimivat eri tavalla sen mukaan, onko Num lock -tila eli numerolukitustoiminto käytössä vai ei. (Oletusarvoisesti numerolukitustoiminto ei ole käytössä.) Esimerkki: Kun numerolukitustoiminto on käytössä, useimmilla numeronäppäimistöillä voi kirjoittaa numeroita. Kun numerolukitustoiminto on pois käytöstä, useimpien numeronäppäimistöjen näppäimet toimivat nuolinäppäiminä tai Page up- tai Page down -näppäiminä. Kun ulkoisen näppäimistön numerolukitustoiminto otetaan käyttöön, tietokoneen Num lock -merkkivalo syttyy. Kun ulkoisen näppäimistön numerolukitustoiminto poistetaan käytöstä, tietokoneen Num lock -merkkivalo sammuu. Jos ulkoinen numeronäppäimistö on liitetty, upotettua numeronäppäimistöä ei voi ottaa käyttöön. Numerolukitustilan ottaminen käyttöön tai poistaminen käytöstä työskentelyn aikana Voit ottaa numerolukitustilan käyttöön tai poistaa sen käytöstä ulkoisella näppäimistöllä työskentelyn aikana seuraavasti:» Paina ulkoisen näppäimistön Num lk -näppäintä. Älä paina kannettavan tietokoneen vastaavaa painiketta Laitteisto- ja ohjelmisto-opas

91 4 Multimedia Äänitoiminnot Seuraavassa kuvassa ja taulukossa on esitetty ja kuvattu tietokoneen ääniominaisuudet. Tietokoneen mukana tulevat osat voivat vaihdella maantieteellisen paikan ja tietokoneen mallin mukaan. Tämän luvun kuvissa esitellään tavalliset ominaisuudet, jotka löytyvät useimmista malleista. Katso kuvia, jotka vastaavat tarkimmin omaa tietokonemalliasi. Laitteisto- ja ohjelmisto-opas 4 1

92 Multimedia Osa Kuvaus 1 Mykistyspainike Mykistää tietokoneen äänen. 2 Mykistyksen merkkivalo Merkkivalo palaa: Tietokoneen ääni on vaimennettu. 3 Äänenvoimakkuuden hiljentämispainike 4 Äänenvoimakkuuden lisäyspainike 5 Audiotulon (mikrofonin) liitäntä 6 Audiolähdön (kuulokkeiden) liitäntä Hiljentää tietokoneen ääntä. Kasvattaa tietokoneen ääntä. Tähän voit liittää lisävarusteena saatavan mono- tai stereomikrofonin. Tästä liitännästä kuuluvat tietokoneen äänet, jos liität siihen vahvistimeen kytketyt stereokaiuttimet, kuulokkeet, kuulokemikrofonin tai television äänitulon. 7 Kaiuttimet (2) Kaiuttimet tuottavat tietokoneen äänen. 4 2 Laitteisto- ja ohjelmisto-opas

93 Multimedia Osa Kuvaus 1 Kaiutin Kaiuttimet tuottavat tietokoneen äänen. 2 Audiolähdön (kuulokkeiden) liitäntä 3 Audiotulon (mikrofonin) liitäntä Tästä liitännästä kuuluvat tietokoneen äänet, jos liität siihen vahvistimeen kytketyt stereokaiuttimet, kuulokkeet, kuulokemikrofonin tai television äänitulon. Tähän voit liittää lisävarusteena saatavan mono- tai stereomikrofonin. Laitteisto- ja ohjelmisto-opas 4 3

94 Multimedia Audiotuloliitännän (mikrofoniliitäntä) käyttäminen Tietokoneessa on stereomikrofoniliitäntä, joka tukee stereoja monomikrofoneja. Kun ulkoista stereomikrofonia käytetään yhdessä äänen nauhoitussovelluksen kanssa, voidaan äänittää kaksikanavaista eli stereoääntä ja kuunnella nauhoituksia vastaavasti stereofonisina. Kytke mikrofoniliitäntään mikrofoni, jossa on 3,5 mm:n pistoke. Audiolähtöliitännän (kuulokeliitännän) käyttäminen ÅVAARA: Säädä äänenvoimakkuus, ennen kuin asetat kuulokkeet tai kuulokemikrofonin päähäsi. Liian kovaksi säädetty äänenvoimakkuus voi aiheuttaa kuulovaurioita. Kuulokeliitäntään voidaan kytkeä myös jonkin ääni- tai kuvalaitteen, kuten television tai videonauhurin, äänikaapeli. Kun kytket jonkin laitteen kuulokeliitäntään: Käytä ainoastaan 3,5 mm:n stereopistoketta. Käytä ohmin kuulokkeita, joilla saadaan paras äänenlaatu. Kun äänilähtöliitäntään kytketään jokin laite, sisäiset kaiuttimet poistetaan käytöstä. 4 4 Laitteisto- ja ohjelmisto-opas

95 Multimedia Äänenvoimakkuuden säätäminen Äänenvoimakkuuden säätämiseen voit käyttää seuraavia säätimiä: Tietokoneen äänenvoimakkuuspainikkeet (vain tietyissä malleissa) Jos haluat mykistää tai palauttaa äänet, paina mykistyspainiketta. Laske voimakkuutta äänenvoimakkuuden vähennyspainikkeella. Nosta voimakkuutta äänenvoimakkuuden lisäyspainikkeella. Windowsin äänenvoimakkuuden säädin 1. Napsauta ilmoitusalueessa (tehtäväpalkin oikeassa reunassa) näkyvää Äänenvoimakkuus-kuvaketta. 2. Voit kasvattaa tai pienentää äänenvoimakkuutta liikuttamalla liukusäädintä ylös- tai alaspäin. (Voit myös valita Vaimenna-valintaruudun, jos haluat mykistää äänen.) - tai - 1. Kaksoisnapsauta Äänenvoimakkuus-kuvaketta. 2. Voit lisätä tai vähentää äänenvoimakkuutta liikuttamalla Äänenvoimakkuus -sarakkeen Äänentoimakkuus -liukusäädintä ylös- tai alaspäin. Voit myös muokata äänen balanssia tai mykistää äänen. Äänenvoimakkuutta voi säätää myös joissakin sovellusohjelmissa. Laitteisto- ja ohjelmisto-opas 4 5

96 Multimedia Jos Äänenvoimakkuus-kuvaketta ei näy ilmoitusalueessa, voit lisätä kuvakkeen toimimalla seuraavien ohjeiden mukaisesti. 1. Valitse Käynnistä > Ohjauspaneeli > Äänet, puhe ja äänilaitteet > Äänet ja äänilaitteet. 2. Napsauta Äänenvoimakkuus-välilehteä. 3. Valitse Näytä äänenvoimakkuus tehtäväpalkissa -ruutu. 4. Valitse Käytä. Video-ominaisuudet (vain tietyt mallit) Tietokoneen 7-pinniseen S-videolähtöliitäntään voit kytkeä jonkin S-videolaitteen, kuten television, videonauhurin, videokameran, projektorin tai kuvankaappauskortin. Tietokoneen S-videolähtöliitäntään voi olla kytkettynä S-videolaite samalla, kun tietokoneen näyttökuva näkyy tietokoneen näytössä ja muussa tuetussa ulkoisessa näytössä. S-videolähtöliitännällä saadaan yleensä parempi kuvanlaatu kuin komposiittivideoliitännällä. Videosignaalien välittämiseen S-videolähtöliitännän kautta tarvitaan S-videokaapeli, joita saa useimmista televisioita ja videonauhureita myyvistä liikkeistä sekä sähkötarvikeliikkeistä. Jos haluat käyttää ääni- ja videotoimintoja yhtä aikaa, esimerkiksi katsella lisävarusteena saatavassa MultiBay-paikan asemassa olevaa DVD-levyä television kautta, tarvitset myös tavallisen audiokaapelin, joita saa useimmista televisio- ja sähkötarvikeliikkeistä. 4 6 Laitteisto- ja ohjelmisto-opas

97 Multimedia S-videolähtöliitännän käyttäminen Kun haluat liittää videolaitteen S-videolähtöliitäntään, toimi seuraavasti: 1. Liitä kumpi tahansa S-videokaapelin pää tietokoneen S-videolähtöliitäntään. 2. Liitä kaapelin toinen pää videolaitteeseen laitteen käyttöoppaassa kuvatulla tavalla. Jos tietokoneen S-videolähtöliitäntää ei voi käyttää, kun tietokone on telakoitu johonkin lisälaitteena saatavaan telakointilaitteeseen, voit liittää ulkoisen laitteen kyseisen telakointilaitteen S-videolähtöliitäntään. Laitteisto- ja ohjelmisto-opas 4 7

98 Multimedia Näytön tai projektorin liittäminen Liitä ulkoinen näyttö tai projektori tietokoneeseen kytkemällä näytön kaapeli ulkoisen näytön liittimeen tietokoneen vasemmalla puolella. Tietokoneesi saattaa näyttää hieman erilaiselta kuin tämän luvun kuvissa. Jos näyttökuva ei ilmesty ulkoiseen näyttöön tai projektoriin, vaikka näyttö on liitetty oikein, yritä saada kuva näkymään ulkoisessa näytössä painamalla Fn+F4-näppäimiä. 4 8 Laitteisto- ja ohjelmisto-opas

99 Multimedia Multimediaohjelmistot Seuraavia ohjelmistoja voidaan käyttää tietokoneen kanssa: Windows Media Player: Toistaa CD-ääni- ja videolevyjä sekä DVD-videolevyjä ja kopioi ääni- ja data-cd-levyjä. Ohjelma on osa Windows-käyttöjärjestelmää. Intervideo WinDVD toistaa video-cd-levyjä ja DVD-levyjä. Tämä ohjelma on valmiiksi asennettu tiettyihin malleihin. Voit myös hankkia ohjelmiston seuraavilla tavoilla: Asenna WinDVD-ohjelma useimpien kannettavien HP-tietokoneiden mukana toimitettavalta Application and Driver Recovery -CD-levyltä. Jos sinulla ei ole Application and Driver Recovery -levyä, ota yhteys asiakastukeen ja pyydä, että sinulle toimitetaan tietokoneeseesi kuuluvan palautusratkaisun levy. Lataa ohjelmisto HP:n Web-sivustosta osoitteesta InterVideo WinDVD Creator Plus: Tällä ohjelmalla voit luoda elokuvia, muokata niitä ja tallentaa niitä DVD- tai video-cd-levyille. Ohjelma on InterVideo WinDVD Creator -CD-levyllä, joka toimitetaan tiettyjen mallien mukana. Sonic RecordNow!: Tällä ohjelmalla voit tehdä kopioita CD-ääni- ja datalevyistä sekä DVD-levyistä ja luoda omia CD- ja DVD-levyjä. RecordNow!-ohjelma on asennettu valmiiksi tiettyihin malleihin. Tekijänoikeuksia koskevat varoitukset Tekijänoikeuslain alaisen aineiston, kuten tietokoneohjelmien, elokuvien, lähetysten ja äänitysten, luvaton kopioiminen on rikos. Älä käytä tietokonetta tällaiseen tarkoitukseen. Laitteisto- ja ohjelmisto-opas 4 9

100 Multimedia Ohjelmiston asentaminen Jos haluat käyttää CD- tai DVD-levyjä tietokoneissa, joissa ei ole optista asemaa, sinun on käytettävä lisävarusteena saatavaa ulkoista MultiBay- tai MultiBay II -laitetta. Voit asentaa tietokoneen mukana toimitetulta CD-levyltä ohjelmia seuraavasti: 1. Aseta ohjelmiston CD-levy optiseen asemaan (vain tietyissä malleissa) tai lisävarusteena saatavaan ulkoiseen MultiBaytai MultiBay II -laitteeseen. Jos automaattinen käynnistys on käytössä, näyttöön tulee ohjatun asennuksen valikko. Jos automaattinen käynnistys ei ole käytössä, valitse Käynnistä > Suorita. Kirjoita seuraavaksi: x:\setup.exe (x on CD-asemasi tunnus). 2. Valitse OK. 3. Kun ohjatun asennustoiminnon ikkuna tulee näkyviin, noudata näyttöön tulevia asennusohjeita. 4. Käynnistä tietokone uudelleen pyydettäessä. Toista asennustoimet niiden ohjelmien kohdalla, jotka haluat asentaa. WinDVD Creator -ohjelman oikea asennus vaatii tietynlaisen aseman. Asenna WinDVD Creator InterVideo WinDVD Creator -CD-levyn mukana toimitettavien ohjeiden mukaisesti Laitteisto- ja ohjelmisto-opas

101 Multimedia Automaattisen käynnistyksen ottaminen käyttöön Automaattinen käynnistys on Windows-asetus, joka mahdollistaa levyn automaattisen toiston tai toistotoiminnon ottamisen pois käytöstä. Automaattinen käynnistys käynnistää ohjelman tai toistaa levyllä olevan elokuvan tai musiikkikappaleen heti, kun levy asetetaan asemaan ja aseman luukku suljetaan. Automaattinen toisto on oletuksena käytössä tietokoneessa. Tietoja automaattisen toiston poistamisesta käytöstä tai ottamisesta käyttöön on käyttöjärjestelmän ohjeissa tai Microsoftin sivustossa osoitteessa Windows Media Player -ohjelman käyttäminen Windows Media Player on osa Windows-käyttöjärjestelmää. Sitä voidaan käyttää CD- ja DVD-levyjen toistamiseen ja CD-äänija -datalevyjen luomiseen. CD- tai DVD-levyn toistaminen: 1. Aseta CD- tai DVD-levy optiseen asemaan (vain tietyissä malleissa) tai lisävarusteena saatavaan ulkoiseen MultiBaytai MultiBay II -laitteeseen. 2. Odota muutama sekunti ja toimi sitten seuraavalla tavalla: Jos automaattinen käynnistys on käytössä, Windows Media Player käynnistyy. Jos Windows Media Player ei käynnisty, valitse Käynnistä > (Kaikki) Ohjelmat > Apuohjelmat > Viihde > Windows Media Player ja toista sitten CD-levy napsauttamalla ohjelman toistopainiketta. Lisätietoja tämän sovelluksen käytöstä saat valitsemalla Windows Media Playerin -valikkorivin Ohje-vaihtoehdon. Laitteisto- ja ohjelmisto-opas 4 11

102 Multimedia WinDVD Player -ohjelman käyttäminen InterVideo WinDVD -ohjelmalla voidaan toistaa video-cd-levyjä ja DVD-elokuvia. Jos haluat etsiä ja asentaa InterVideo WinDVD -ohjelman, katso aiempana tässä luvussa olevaa kohtaa "Ohjelmiston asentaminen". Jos automaattinen käynnistys on poistettu käytöstä, voit käynnistää WinDVD-ohjelman seuraavasti:» Valitse Käynnistä > (Kaikki) Ohjelmat > InterVideo WinDVD > InterVideo WinDVD. Saat lisätietoja WinDVD-ohjelman käytöstä valitsemalla WinDVD-ohjelman ohjevalikosta Ohje-vaihtoehdon. WinDVD Creator Plus -ohjelman käyttäminen (vain tietyt mallit) WinDVD Creator Plus -ohjelmalla voit luoda elokuvia, muokata niitä ja tallentaa niitä DVD- tai video-cd-levyille. Ohjelma on asennettava InterVideo WinDVD Creator -CD-levyltä, joka toimitetaan tiettyjen mallien mukana. WinDVD Creator Plus voidaan asentaa vain DVD/CD-RWyhdistelmäasemasta tai DVD±RW/- ja CD-RWyhdistelmäasemasta. Ellei sinulla ole tämän tyypin asemaa, WinDVD Creator Plus -ohjelmaa ei voida asentaa. Lisätietoja WinDVD Creator Plus -ohjelman ominaisuuksista sekä ohjeita DVD- ja video-cd-levyjen luomisesta on WinDVD Creator Plus -ohjelman online-ohjeessa, kun ohjelma on asennettu Laitteisto- ja ohjelmisto-opas

103 Multimedia Sonic RecordNow! -ohjelman käyttäminen RecordNow!-ohjelmalla voit tehdä CD- tai DVD-äänija -datalevyistä varmuuskopioita tai siirtää äänitiedostoja CD-levyiltä kiintolevylle ja luoda omia CD-äänilevyjäsi. RecordNow!-ohjelma on asennettu valmiiksi tietokoneeseesi. Lisätietoja RecordNow!-ohjelman ominaisuuksista ja CDja DVD-ääni- ja -datalevyjen luomisesta on Sonic RecordNow! -ohjelman opetusohjelmassa ja online-ohjeessa. DVD-aseman alueasetusten muuttaminen (vain tietyissä malleissa) Useimmat DVD-levyt, jotka sisältävät tekijänoikeuksien alaista aineistoa, sisältävät DVD-aluekoodin. DVD-aluekoodien avulla voidaan suojata kansainvälisiä tekijänoikeuksia. Voit toistaa DVD-levyn, jos sen aluekoodi on sama kuin DVD-aseman aluekoodi. Ellei DVD-aluekoodi vastaa asemasi alueasetusta, näyttöön tulee virheilmoitus, kun asetat DVD-levyn asemaan. Jos haluat toistaa DVD-levyn, DVD-aseman alueasetus pitää vaihtaa. DVD-alueasetuksia voidaan muuttaa käyttöjärjestelmästä tai joissakin DVD-soittimissa. Laitteisto- ja ohjelmisto-opas 4 13

104 Multimedia Käyttöjärjestelmän käyttäminen ÄVAROITUS: DVD-aseman alueasetus voidaan vaihtaa vain viisi kertaa. Alueasetuksesta, jonka valitset viidennellä kerralla, tulee DVD-aseman pysyvä asetus. Aluekoodin jäljellä olevien vaihtokertojen määrä näkyy DVD-alue-välilehden Muuntokertojen määrä -kentässä. Numero ilmaisee myös viidennen vaihtokerran, jolloin valittu asetus jää pysyväksi. Voit muuttaa asetuksia käyttöjärjestelmästä seuraavasti: 1. Valitse Käynnistä > Oma tietokone. 2. Napsauta ikkunaa hiiren kakkospainikkeella ja valitse Ominaisuudet > Laitteisto-välilehti > Laitehallinta. 3. Napsauta kohtaa DVD/CD-ROM-asemat, napsauta hiiren kakkospainikkeella DVD-asemaa, jonka alueasetusta haluat muuttaa, ja valitse sitten Ominaisuudet. 4. Tee haluamasi muutokset DVD -alue-välilehdessä. 5. Valitse OK. Lisätietoja saat valitsemalla Käynnistä > Ohje ja tuki Laitteisto- ja ohjelmisto-opas

105 Multimedia WinDVD-ohjelman käyttäminen Kun haluat vaihtaa aseman alueasetuksen WinDVD-ohjelmassa, toimi seuraavasti: 1. Avaa WinDVD jollakin seuraavista tavoista: Napsauta ilmoitusalueessa (tehtäväpalkin oikeasssa reunassa) näkyvää WinDVD Player -kuvaketta. Valitse Käynnistä > (Kaikki) Ohjelmat > InterVideo WinDVD > InterVideo WinDVD. 2. Napsauta WinDVD-ohjelman ikkunaa hiiren kakkospainikkeella. 3. Napsauta Asetukset-painiketta. 4. Valitse alueasetus Alue-välilehdestä. 5. Valitse Käytä ja valitse sitten OK. Muiden DVD-ohjelmistojen käyttäminen Jos haluat muuttaa aseman alueasetuksia jollakin muulla DVD-toisto-ohjelmalla kuin WinDVD-ohjelmalla, katso ohjeita kyseisen ohjelman ohjeista. Laitteisto- ja ohjelmisto-opas 4 15

106 Multimedia Esitystila (vain tietyt mallit) Esitystilan pikakäynnistyspainikkeella voit ottaa esitystilan käyttöön tai pois käytöstä. Esitystilan ottaminen käyttöön avaa määrittämäsi sovelluksen, kansion, tiedoston tai sivuston. Kuva näkyy samanaikaisesti tietokoneen näytöllä ja sellaisen ulkoisen laitteen näytöllä, joka on liitetty tietokoneen takana olevaan ulkoiseen näyttöporttiin tai S-Video-lähtöliittimeen lisävarusteena saatavan telakointilaitteen liittimiin tai portteihin Laitteisto- ja ohjelmisto-opas

107 Multimedia Kun painat Esitystila-painiketta ensimmäistä kertaa, näyttöön tulee esitystilan asetusten valintaikkuna. Tässä valintaikkunassa voit Valita ohjelman, joka käynnistetään painiketta painettaessa Valita virrankäyttömallin Valita, näytetäänkö esitystilan asetusten valintaikkuna aina, kun Esitystila-painiketta painetaan Jos et valitse tätä asetusta, esitystilan asetusten valintaikkuna tulee näyttöön aina Esitystilan-painiketta painettaessa. Sinun on tällöin valittava Continue (Jatka) -vaihtoehto ja avattava ohjelma, sovellus, kansio, tiedosto tai Web-sivusto, jonka olet valinnut avattavaksi painikkeen painamisen yhteydessä. Siirtyä käyttämään ulkoista näyttöä automaattisesti. Voit muokata esitystilan asetuksia Quick Launch Button -ohjauspaneelilla. Lisätietoja esitystilan asetusten määrittämisestä on tämän luvun kohdassa "Esitystilan asetusten määrittäminen (vain tietyt mallit)". Laitteisto- ja ohjelmisto-opas 4 17

108 Multimedia Quick Launch Buttons -ohjauspaneeli Quick Launch Buttons -ohjauspaneelin avulla voit Muuttaa esitystilan asetuksia (vain tietyt mallit) Määrittää Windowsin työpöydän vierekkäisten ikkunoiden asetuksia Määrittää lisäasetuksia, kuten Quick Launch Buttons -kuvakkeen näyttämisen asetuksia Lisälaitteena saatavan ulkoisen näppäimistön Internet-painikkeiden asetuksia. Seuraavissa kohdissa on ohjeita asetusten määrittämiseen ohjauspaneelin avulla. Saat lisätietoja ohjauspaneelin kohteista napsauttamalla ikkunan oikean yläreunan ohjepainiketta. Ohjepainikkeessa on kysymysmerkki. Quick Launch Buttons -ohjauspaneelin käyttäminen Voit avata Quick Launch Buttons -ohjauspaneelin Käynnistä-painikkeen, ilmoitusalueessa (tehtäväpalkin oikeassa reunassa) näytettävän kuvakkeen tai Windowsin työpöydän avulla. Voit avata Quick Launch Buttons -ohjauspaneelin Käynnistä-painikkeen avulla seuraavasti:» Valitse Käynnistä > Ohjauspaneeli > Tulostimet ja muut laitteet > Pikakäynnistyspainikkeet Laitteisto- ja ohjelmisto-opas

109 Multimedia Esitystilan asetusten määrittäminen (vain tietyt mallit) Esitystila-painikkeen asetusten määritys Voit määrittää sovelluksen, kansion, tiedoston tai Internet-sivuston, joka avataan tai käynnistetetään Esitystila-painikkeen painamisen yhteydessä, toimimalla seuraavasti: 1. Avaa Quick Launch Buttons ohjauspaneeli seuraavasti: Valitse Käynnistä > Ohjauspaneeli > Tulostimet ja muut laitteet > Pikakäynnistyspainikkeet. tai Kaksoisnapsauta ilmoitusalueessa (tehtäväpalkin oikeassa reunassa) tai Windowsin työpöydällä näkyvää Quick Launch Buttons -kuvaketta. 2. Napsauta Presentation (Esitys) -välilehteä. 3. Määritä Program to Start (Käynnistettävä ohjelma) -tekstin alla olevaan ruutuun sovellus, kansio, tiedosto tai Internet-sivusto, jonka haluat käynnistää tai avata, kun Esitystila-painiketta painetaan. Voit myös napsauttaa kohtaa Selaa, jos haluat tarkastella valittavissa olevia sovelluksia, kansioita, tiedostoja tai Internet-sivustoja. 4. Tallenna asetukset ja sulje näyttö napsauttamalla OK. Laitteisto- ja ohjelmisto-opas 4 19

110 Multimedia Virrankäyttömallin vaihtaminen Oletusarvon mukaan esityksen virrankäyttömalli valitaan, kun Esitystila-painiketta painetaan. Kun haluat vaihtaa virrankäyttömallin, toimi seuraavasti: 1. Avaa Quick Launch Buttons -ohjauspaneeli seuraavasti: Valitse Käynnistä > Ohjauspaneeli > Tulostimet ja muut laitteet > Pikakäynnistyspainikkeet. tai Napsauta ilmoitusalueessa (tehtäväpalkin oikeasssa reunassa) tai Windowsin työpöydällä näkyvää Quick Launch Buttons -kuvaketta. 2. Napsauta Presentation (Esitys) -välilehteä. 3. Valitse vaihtoehto luettelosta tai napsauta Power Options (Virrankäyttöasetukset), jos haluat avata Microsoftin virrankäyttöasetusten ohjauspaneelin ja tarkastella tai muuttaa nykyistä virrankäyttömallia. 4. Tallenna asetukset napsauttamalla OK. Tervetulonäytön näyttäminen Voit valita, näytetäänkö esitystilan asetusten valintaikkuna aina, kun Esitystila-painiketta painetaan. Oletusarvon mukaan tämä asetus on käytössä. Voit poistaa asetuksen käytöstä valitsemalla Älä näytä tätä valintaikkunaa enää -valintaruudun Laitteisto- ja ohjelmisto-opas

111 Multimedia Kuvan siirtäminen ulkoiseen näyttöön Kuvan automaattinen siirtäminen ulkoiseen näyttöön ei ole oletuksena valittuna Presentation-välilehdessä. Kun painat Esitystila-painiketta, käynnistettävän ohjelman asetuksessa valittu sovellus, kansio, tiedosto tai Internet-sivusto käynnistetään tai avataan. Voit katsoa valittua sovellusta, kansiota, tiedostoa tai Internet-sivustoa ulkoisella lisänäytöllä seuraavasti: 1. Liitä tietokoneeseen ulkoinen näyttö. 2. Napsauta Automatically switch to external display (Siirry automaattisesti käyttämään ulkoista näyttöä) -asetusta. 3. Paina Esitystila-painiketta. Esitystilan virrankäyttömalli otetaan käyttöön. Voit siirtyä näytöstä toiseen painamalla Esitystila-painiketta. Tällöin alkuperäinen virrankäyttömallin asetus palautetaan. Vierekkäisten ikkunoiden asetusten määrittäminen Voit määrittää Windowsin työpöydän vierekkäisten ikkunoiden asetuksia seuraavasti: 1. Avaa Quick Launch Buttons -ohjauspaneeli seuraavasti: Valitse Käynnistä > Ohjauspaneeli > Tulostimet ja muut laitteet > Pikakäynnistyspainikkeet. tai Kaksoisnapsauta ilmoitusalueessa (tehtäväpalkin oikeassa reunassa) tai Windowsin työpöydällä näkyvää Quick Launch Buttons -kuvaketta. 2. Valitse Quick Tile (Määritä vierekkäiksi nopeasti) -välilehti. Laitteisto- ja ohjelmisto-opas 4 21

112 Multimedia 3. Napsauta Vertical Tile (Pystysuorat vierekkäiset ikkunat)- tai Horizontal Tile (Vaakasuorat vierekkäiset ikkunat) -välilehti ja napsauta sitten vierekkäisiksi määritettäviä sovelluksia Applications Currently Running (Käytössä olevat sovellukset) -ruudussa. 4. Tallenna asetukset napsauttamalla OK. Lisäasetusten määrittäminen Voit määrittää kuvakkeiden ja ulkoisen näppäimistön määrityksiä Quick Launch Button -ohjauspaneelissa. Quick Launch Buttons -kuvakkeen näyttäminen Voit tuoda näkyviin tai piilottaa ilmoitusalueessa (tehtäväpalkin oikeasssa reunassa) tai Windowsin työpöydällä näkyvän Quick Launch Buttons -kuvakkeen seuraavasti: 1. Avaa Quick Launch Buttons -ohjauspaneeli seuraavasti: Valitse Käynnistä > Ohjauspaneeli > Tulostimet ja muut laitteet > Quick Launch Buttons. tai Kaksoisnapsauta ilmoitusalueessa (tehtäväpalkin oikeassa reunassa) tai Windowsin työpöydällä näkyvää Quick Launch Buttons -kuvaketta. 2. Napsauta Lisäasetukset-välilehteä. Lisäasetuksetvälilehdessä voit tehdä seuraavia toimia: Voit määrittää Quick Launch Buttons -kuvakkeen näkymään ilmaisinalueella tai Windows-työpöydällä. Näytä kuvake seuraavasti: Valitse Näytä kuvake tehtäväpalkissa- tai Näytä kuvake työpöydällä -valintaruutu. Voit piilottaa kuvakkeen seuraavasti: Poista Näytä kuvake tehtäväpalkissa- tai Näytä kuvake työpöydällä -valintaruudun valinta. 3. Tallenna asetukset napsauttamalla OK Laitteisto- ja ohjelmisto-opas

113 Multimedia Ulkoisen näppäimistön painikemääritysten asettaminen Jos käytät lisävarusteena saatavaa ulkoista HP-näppäimistöä, jossa on Internet-painikkeita, voit määrittää painikkeiden asetukset ja käyttötavat Asetukset-välilehdellä. Asetukset-välilehti on oletuksena poissa käytöstä ja piilotettu. Voit tuoda Quick Launch Buttons -ohjauspaneelin Asetukset-välilehden näyttöön ja ottaa sen käyttöön seuraavasti: 1. Avaa Quick Launch Buttons -ohjauspaneeli seuraavasti: Valitse Käynnistä > Ohjauspaneeli > Tulostimet ja muut laitteet > Quick Launch Buttons. tai Kaksoisnapsauta ilmoitusalueessa (tehtäväpalkin oikeassa reunassa) tai Windowsin työpöydällä näkyvää Quick Launch Buttons -kuvaketta. 2. Napsauta Lisäasetukset-välilehteä. Toimi sitten seuraavasti: Voit tuoda Asetukset-välilehden näyttöön ja ottaa sen käyttöön valitsemalla Allow users to modify button assignments on external keyboard (Käyttäjät voivat muokata ulkoisen näppäimistön painikemäärityksiä) -valintaruudun. Voit poistaa Asetukset-välilehden näytöstä ja käytöstä valitsemalla Allow users to modify button assignments on external keyboard (Käyttäjät voivat muokata ulkoisen näppäimistön painikemäärityksiä) -valintaruudun. Jos otat Asetukset-välilehden käyttöön, sinun on suljettava Quick Launch Buttons -ominaisuudet ja käytettävä sitä sitten uudelleen, jotta Asetukset-välilehti tulee näkyviin. 3. Tallenna asetukset napsauttamalla OK. Tietoja Internet-painikkeiden määritysten hallitsemisesta ja käyttömalleista on näppäimistön ohjeissa. Laitteisto- ja ohjelmisto-opas 4 23

114 Multimedia Info Center (vain tietyt mallit) Info Centerin avulla voit avata seuraavat ohjelmistoratkaisut: Altiris Local Recovery Yhteys HP:hen Ohje ja tuki Asetusten esitysohjelma ProtectTools Security Manager Ohjelmistojen asentaminen Järjestelmän tiedot Wireless Assistant -apuohjelma Voit käynnistää Info Centerin seuraavasti: 1. Paina Info Center -painiketta. tai Valitse Käynnistä > Info Center. 2. Napsauta Info Center -ikkunassa avattavaa ohjelmistosovellusta. Lisätietoja on Info Centerin online-ohjeessa Laitteisto- ja ohjelmisto-opas

115 5 Laitteiston osat Asemat Seuraavissa kohdissa kuvataan kiintolevy ja kerrotaan, kuinka voit käyttää kiintolevyjä ja optisia asemia (vain tietyissä malleissa). Asemien käsitteleminen Asemat ovat herkkiä tietokoneen osia, joita on käsiteltävä varovasti. Alla olevat varoitukset koskevat kaikkia levyasemia. Lisävaroitukset on annettu niiden toimenpiteiden kohdalla, joita ne koskevat. Laitteisto- ja ohjelmisto-opas 5 1

116 Laitteiston osat Ä VAROITUS: Jotta tietokone ja asema eivät vahingoittuisi etkä menettäisi henkilökohtaisia tai tärkeitä tietoja, noudata seuraavia varotoimenpiteitä: Siirrä tietokone valmiustilaan, ennen kuin siirrät sitä tai ulkoista kiintolevyasemaa paikasta toiseen. Pura staattinen sähkövaraus ennen levyaseman käsittelemistä koskettamalla aseman maalaamatonta metallipintaa tai tietokoneen takana olevia kiristysruuveja. Älä koske aseman liittimiin irrotettavassa asemassa tai tietokoneessa. Käsittele asemaa varovasti. Älä pudota äläkä purista sitä. Sammuta tietokone ennen kuin irrotat tai asetat levyaseman. Jos et ole varma siitä, onko tietokone sammutettu vai lepotilassa, käynnistä tietokone ja sammuta se sitten käyttöjärjestelmän kautta. Älä käytä liikaa voimaa, kun työnnät aseman levyasemapaikkaan. Älä käytä näppäimistöä äläkä siirrä tietokonetta, kun tiedostoja kirjoitetaan tallennusvälineeseen. Värinä voi häiritä tiedostojen tallennusta. Kun akku on tietokoneen ainoa virtalähde, varmista ennen tallennusta, että latausta on riittävästi. Älä altista asemaa äärilämpötiloille tai kosteudelle. Älä altista levyasemaa nesteille. Älä käytä levyaseman puhdistuksessa puhdistussuihkeita. Poista tallennusväline levyasemasta ennen kuin poistat aseman asemapaikasta, ennen matkustamista ja aseman kuljettamista tai varastointia. Jos asema on lähettävä postitse, aseta asema kuplapakkaukseen tai muuhun soveltuvaan suojapakkaukseen ja merkitse pakkaus merkitään särkyvän lähetyksen tunnuksella (FRAGILE). Älä altista levyasemaa magneettikentille. Magneettikenttiä aiheuttavia turvalaitteita ovat esimerkiksi lentokentillä käytetyt metallinpaljastimet. Käsimatkatavaroiden tutkimiseen lentokentillä käytettävät turvalaitteet, esimerkiksi liukuhihnat, toimivat magneettikenttien sijasta röntgensäteillä, joista ei ole haittaa kiintolevylle. 5 2 Laitteisto- ja ohjelmisto-opas

117 Laitteiston osat Levyaseman lisääminen järjestelmään Irrotettaville asemille voi tallentaa tietoa. Tietokoneeseen voi lisätä standardikokoisen aseman asettamalla sen lisävarusteena saatavaan telakointilaitteeseen (vain tietyt mallit). USB-asema voidaan lisätä kytkemällä se tietokoneen tai lisävarusteena saatavan telakointilaitteen (vain tietyt mallit) USB-liittimeen. Tietoja USB-aseman liittämisestä on tämän oppaan luvussa "USB-laitteen liittäminen". Tietokoneessa on kaksi asemapaikkaa: Kiintolevypaikkaan voi asettaa vain kiintolevyn. Optisen aseman paikkaan (vain tietyissä malleissa) voi asettaa jonkin seuraavista optisista laitteista: CD-ROM-asema DVD-ROM-asema DVD/CD-RW-yhdistelmäasema DVD±RW- ja CD-RW-yhdistelmäasema. Laitteisto- ja ohjelmisto-opas 5 3

118 Laitteiston osat IDE-aseman merkkivalon tunnistaminen IDE-aseman merkkivalo vilkkuu, jos kiintolevyä tai optista asemaa (vain tietyissä malleissa) käytetään. Tietokoneesi saattaa näyttää hieman erilaiselta kuin tämän luvun kuvissa. 5 4 Laitteisto- ja ohjelmisto-opas

119 Laitteiston osat Kiintolevyn asentaminen paikoilleen ÄVAROITUS: Voit estää järjestelmän lukittumisen ja tietojen menetyksen seuraavasti: Sammuta tietokone, ennen kuin poistat kiintolevyn kiintolevypaikasta. Älä poista kiintolevyä, kun tietokone on käynnissä, valmiustilassa tai lepotilassa. Jos et ole varma, onko tietokone pois käynnistä tai lepotilassa, käynnistä tietokone painamalla virran/valmiustilan painiketta. Sammuta sitten tietokone käyttöjärjestelmän sammutustoiminnolla. Irrota kiintolevy vain, kun tietokone on oikein sammutettu. Poista kiintolevy seuraavasti: 1. Tallenna työtiedostot. 2. Sammuta tietokone ja sulje näyttö. 3. Käännä tietokone ylösalaisin tasaiselle pinnalle akku itseäsi päin. 4. Irrota molemmat kiintolevyn kiinnitysruuvit Nosta kiintolevyn kantta poispäin tietokoneesta 2. Laitteisto- ja ohjelmisto-opas 5 5

120 Laitteiston osat 6. Irrota kiintolevyn ruuvi Irrota kiintolevy vetämällä kiintolevyn kielekettä 2 oikealle. 8. Nosta kiintolevy tietokoneesta Laitteisto- ja ohjelmisto-opas

121 Laitteiston osat Kiintolevyn asentaminen: 1. Aseta kiintolevy kiintolevy tietokoneen pohjassa olevaan kiintolevypaikkaan Liitä kiintolevy paikalleen vetämällä kiintolevyn kielekettä 2 vasemmalle. 3. Kiinnitä kiintolevyn ruuvi 3. Laitteisto- ja ohjelmisto-opas 5 7

122 Laitteiston osat 4. Kohdista kieleke 1 tietokoneessa olevan kiintolevyn kannen mukaisesti. 5. Sulje kansi Kiinnitä kiintolevyn kannen ruuvit Laitteisto- ja ohjelmisto-opas

123 Laitteiston osat Optisten levyjen asettaminen asemaan ja poistaminen asemasta (vain tietyissä malleissa) Tietokoneesi saattaa näyttää hieman erilaiselta kuin tämän luvun kuvassa. Optisen levyn asettaminen paikalleen 1. Käynnistä tietokone. 2. Avaa levykelkka painamalla aseman etulevyssä olevaa vapautuspainiketta Vedä levykelkka 2 ulos tietokoneesta. Aseta CD-levy tai yksipuolinen DVD-levy levykelkkaan nimiöpuoli ylöspäin. 4. Paina levyä 3 varovasti levykelkassa olevaan pyörittimeen, kunnes levy napsahtaa paikalleen. Pidä levystä kiinni sen reunoista; älä koske levyn tasaisiin pintoihin. Jos levykelkka ei ole kokonaan ulkona, kohdista se levykelkassa olevaan pyörittimeen ja paina se sitten paikalleen. 5. Sulje levykelkka. Kun asetat DVD-levyn asemaan, automaattinen käynnistystoiminto käynnistää hetken kuluttua DVD-levyn ja WinDVD Player -ohjelman. Laitteisto- ja ohjelmisto-opas 5 9

124 Laitteiston osat Optisen levyn poistaminen, jos virtalähde on saatavana Jos virtalähde on saatavana, toimi seuraavasti: 1. Käynnistä tietokone. 2. Vapauta levykelkka painamalla levyaseman etulevyssä olevaa vapautuspainiketta 1 ja vedä sitten levykelkka 2 kokonaan ulos. 3. Poista levy 3 levykelkasta painamalla pyöritintä varovasti samalla, kun nostat levyä sen ulkoreunasta. Pidä levystä kiinni sen reunoista; älä koske levyn tasaisiin pintoihin. Jos levykelkka ei ole kokonaan ulkona, kallista levyä, kun poistat sen. 4. Sulje levykelkka ja aseta levy suojakoteloon Laitteisto- ja ohjelmisto-opas

125 Laitteiston osat Optisen levyn poistaminen, jos virtalähdettä ei ole saatavana Seuraavissa kuvissa esitellään ulkoiset ominaisuudet, jotka löytyvät useimmista malleista. Katso kuvia, jotka vastaavat tarkimmin omaa tietokonemalliasi. Jos virtalähdettä ei ole saatavana: 1. Työnnä paperiliittimen pää aseman etulevyssä olevaan vapautusaukkoon. Laitteisto- ja ohjelmisto-opas 5 11

126 Laitteiston osat 2. Työnnä paperiliitintä varovasti, kunnes levykelkka vapautuu, ja vedä kelkka sitten ulos tietokoneesta. 3. Poista levy levykelkasta painamalla pyöritintä varovasti samalla, kun nostat levyä sen ulkoreunasta. Pidä levystä kiinni sen reunoista; älä koske levyn tasaisiin pintoihin. Jos levykelkka ei ole kokonaan ulkona, kallista levyä, kun poistat sen. Aseta levy suojakoteloon. 4. Sulje levykelkka Laitteisto- ja ohjelmisto-opas

127 Laitteiston osat Optisen levyn sisällön tarkasteleminen (vain tietyissä malleissa) Kun optinen levy asetetaan asemaan, levyn sisältö näytetään näytössä, jos automaattinen käynnistys on otettu käyttöön. Kun levyaseman automaattinen käynnistys ei ole käytössä, voit nähdä levyn sisällön seuraavasti: 1. Valitse Käynnistä > Suorita. Syötä sitten x: (x on CD-asemasi tunnus). 2. Paina Enter. Valmiustilan ja lepotilan käytön välttäminen ÄVAROITUS Älä käynnistä valmiustilaa tai lepotilaa tallennusvälineen toiston aikana, koska videokuvan laatu voi heiketä tai ääni tai videokuva voi hävitä kokonaan. Jos valmiustila tai lepotila käynnistetään vahingossa tallennusvälineen (kuten CD-, CD-RW- tai DVD-levyn tai digitaalisen tallennusvälineen) käytön aikana, voi tapahtua seuraavaa: Tallennusvälineen toisto voi keskeytyä. Näyttöön voi tulla seuraava varoitus: "Lepotilan tai valmiustilan käynnistäminen voi keskeyttää levyn toiston. Haluatko jatkaa?" Valitse Ei. Voit lopettaa lepotilan tai valmiustilan painamalla nopeasti virta/valmiustila-painiketta. Äänen tai videon toisto voi jatkua automaattisesti tai voit joutua käynnistämään tallennusvälineen uudestaan. Laitteisto- ja ohjelmisto-opas 5 13

128 Laitteiston osat PC-korttien käyttäminen ÄVAROITUS: Jos asennat tietokoneeseen PC-korttivalmistajan toimittamia ohjelmistoja tai valintatoimintoja, tietokoneesi ei ehkä enää toimi muiden PC-korttien kanssa. Jos PC-kortin ohjeissa neuvotaan asentamaan laiteohjaimia, toimi seuraavasti: Asenna ainoastaan käyttöjärjestelmällesi tarkoitetut laiteohjaimet. Älä asenna tietokoneeseen muita, PC-kortin valmistajalta saamiasi ohjelmistoja, kuten korttipalveluja, vastakepalveluja tai valintatoimintoja. Tietokoneesi saattaa näyttää hieman erilaiselta kuin tämän luvun kuvassa. PC-kortti on luottokortin kokoinen lisävaruste, joka täyttää Personal Computer Memory Card International Associationin (PCMCIA:n) määrittämät standardit. Tietokone tukee sekä 32-bittisiä kortteja (CardBus) että 16-bittisiä PC-kortteja. Tässä tietokoneessa on 1 tai 2 PC-korttipaikkaa. Jos tietokonemallissasi on 1 PC-korttipaikka, tietokone tukee yhtä tyypin I korttia, yhtä tyypin II korttia tai yhtä tyypin III korttia. Jos tietokonemallissasi on 2 PC-korttipaikkaa, tietokone tukee kahta tyypin I tai tyypin II korttia tai yhtä tyypin III korttia. Jos tietokoneessasi on yksi korttipaikka, sinun on asetettava alempaa korttipaikkaan tyypin I tai tyypin II PC-kortti. Jos asetat kortin ylempään korttipaikkaan, PC-kortti ei toimi. Jos käytät tyypin III PC-korttia tietokoneessa, jossa on yksi korttipaikka, sinun on irrotettava korttipaikan suojakotelo manuaalisesti ennen kortin asettamista paikoilleen. Zoomed video -kortteja ei tueta Laitteisto- ja ohjelmisto-opas

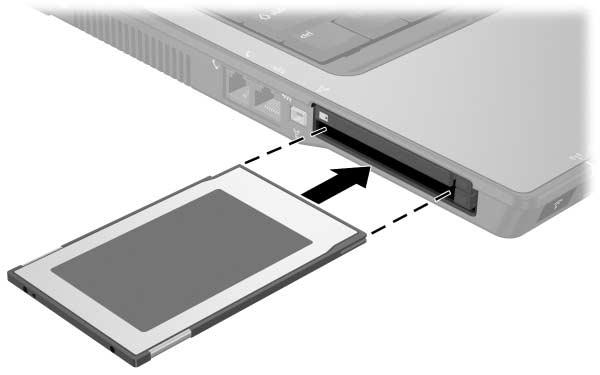

129 Laitteiston osat PC-kortin asettaminen paikalleen ÄVAROITUS: Toimi seuraavasti, jotta liittimet eivät vahingoitu: Käytä mahdollisimman vähän voimaa, kun työnnät PC-kortin PC-korttipaikkaan. Älä siirrä tai kuljeta tietokonetta, kun siinä on PC-kortti. 1. Käännä PC-kortti nimiöpuoli ylöspäin siten, että kortin liitinosa on tietokonetta kohti. 2. Työnnä kortti varovasti paikalleen korttipaikkaan. Tietokoneesta kuuluu käyttöjärjestelmän järjestelmä-ääni, joka osoittaa, että laite on havaittu. Laitteisto- ja ohjelmisto-opas 5 15

130 Laitteiston osat PC-kortin irrottaminen ÄVAROITUS: Pysäytä PC-kortti ennen sen poistamista, jotta et menetä tietoja ja järjestelmä ei lukitu. 1. Voit pysäyttää PC-kortin valitsemalla ilmoitusalueella (tehtäväpalkin oikeassa reunassa) olevan Poista laite turvallisesti -kuvakkeen ja valitsemalla sitten PC-kortin. (Saat Poista laite turvallisesti -kuvakkeen näkyviin valitsemalla ilmoitusalueesta Näytä piilotetut kuvakkeet.) 2. Paina PC-kortin vapautuspainiketta 1. (Painike tulee esiin, jolloin sitä voidaan käyttää PC-kortin vapauttamiseen.) 3. Vapauta PC-kortti painamalla vapautuspainiketta. 4. Vedä kortti varovasti ulos korttipaikasta 2. Kun PC-kortti on tietokoneessa, se kuluttaa virtaa, vaikka sitä ei käytetä. Voit säästää virtaa pysäyttämällä tai poistamalla PC-kortin, kun et käytä sitä Laitteisto- ja ohjelmisto-opas

131 Laitteiston osat Digitaalisten tallennusvälinekorttien käyttäminen (vain tietyt mallit) Lisävarusteena saatavat digitaaliset muistikortit ovat irrotettavia tallennusvälineitä, joille voidaan kätevästi tallentaa tietoja ja jotka voidaan siirtää toisiin kortteja tukeviin laitteisiin, kuten PDA-laitteisiin ja kameroihin. 6-in-1 Digital Media -korttipaikka tukee seuraavia digitaalisia tallennusvälinekortteja: Secure Digital (SD) -muistikortti MultiMediaCard Memory Stick Memory Stick Pro SmartMedia-kortti xd-kuvakortti ÄVAROITUS: Tämä tietokone ei tue sovittimia 6-in-1-digitaalisen tallennusvälineen korttipaikassa. Minkä tahansa sovittimen asettaminen digitaalisen tallennusvälineen korttipaikkaan voi vahingoittaa mediakorttia. Laitteisto- ja ohjelmisto-opas 5 17

132 Laitteiston osat Lisävarusteena saatavan digitaalisen muistikortin asettaminen ÄVAROITUS: Käytä mahdollisimman vähän voimaa, kun työnnät digitaalisen muistikortin Digital Media -korttipaikkaan. Estät näin kortin liitinten vahingoittumisen. Aseta digitaalinen muistikortti paikalleen seuraavasti: 1. Pidä digitaalista muistikorttia nimiöpuoli ylöspäin niin, että kortin liittimet ovat tietokonetta kohti. 2. Työnnä kortti paikalleen digitaalisen tallennusvälineen korttipaikkaan Laitteisto- ja ohjelmisto-opas

133 Laitteiston osat Lisävarusteena saatavan digitaalisen muistikortin poistaminen ÄVAROITUS: Pysäytä digitaalinen muistikortti ennen sen poistamista, jotta et menetä tietoja ja järjestelmä ei lukitu. Poista digitaalinen muistikortti seuraavasti: 1. Sulje kaikki tiedostot ja sovellukset, jotka käyttävät digitaalista muistikorttia. (Jos haluat keskeyttää tiedoston siirtämisen, valitse käyttöjärjestelmän Kopiointi-ikkunassa oleva peruutuspainike.) 2. Vedä digitaalinen muistikortti ulos korttipaikasta. Laitteisto- ja ohjelmisto-opas 5 19

134 Laitteiston osat Muistimoduulien lisääminen ja päivittäminen Tietokoneessa on kaksi muistimoduulipaikkaa. Ensisijainen muistimoduulipaikka on näppäimistön alla. Laajennusmuistimoduulin paikka on tietokoneen pohjassa. Tietokoneen muistikapasiteettia voidaan laajentaa lisäämällä ensin muistimoduuli laajennuspaikkaan tai päivittämällä ensisijaisen muistipaikan muistimoduuli. ÅVAARA: Muistimoduulipaikat ovat ainoita tietokoneen sisällä olevia lokeroita, jotka käyttäjä voi avata. Kaikkiin muihin osiin pääsemiseksi tarvitaan työkalu, ja ne tulisi jättää valtuutetun huollon avattaviksi. ÅVAARA: Sähköiskujen ja laitteiston vaurioitumisen välttämiseksi irrota virtajohto ja kaikki akut ennen muistimoduulin asentamista. Ä VAROITUS: Staattinen sähkö voi vahingoittaa elektronisia komponentteja. Ennen kuin käsittelet tietokoneen osia, kosketa maadoitettua metalliesinettä, jotta varmistut siitä, ettei sinussa ole staattista sähköä. Lisätietoja on Sähkötarkastusviranomaisten ilmoitukset ja turvallisuus- ja ympäristöohjeet -oppaassa, joka on Ohje- ja tukipalvelut -osassa. Voit avata oppaan valitsemalla Käynnistä > Ohje ja tuki > Käyttöoppaat. Tiettyjen tietokonemallien mukana voidaan toimittaa Käyttöoppaat-levy, jossa tietoja turvallisuudesta ja viranomaisten määräyksistä Laitteisto- ja ohjelmisto-opas

135 Laitteiston osat Muistimoduulin lisääminen laajennusmuistimoduulin paikkaan Voit lisätä tai poistaa laajennusmuistimoduulin paikassa olevan muistimoduulin seuraavasti: 1. Sammuta tietokone. (Jos et ole varma, onko tietokone sammutettu tai lepotilassa, käynnistä tietokone painamalla virta-/valmiustilapainiketta. Sammuta sitten tietokone käyttöjärjestelmästä.) 2. Irrota kaikki tietokoneeseen liitetyt ulkoiset laitteet. 3. Irrota virtajohto. 4. Käännä tietokone ylösalaisin. 5. Irrota akut tietokoneesta. 6. Irrota muistimoduulin kannen ruuvi Nosta muistimoduulin kantta 2 poispäin tietokoneesta. Laitteisto- ja ohjelmisto-opas 5 21

136 Laitteiston osat 8. Jos laajennusmuistimoduulin paikassa on muistimoduuli, poista se seuraavasti: a. Vedä ulospäin muistimoduulin sivuilla olevat pidikkeet 1. (Muistimoduuli kallistuu ylöspäin.) b. Tartu muistimoduuliin sen reunoista ja vedä moduuli varovasti ulos muistipaikasta 2. Aseta muistimoduuli staattiselta sähköltä suojattuun pakkaukseen Laitteisto- ja ohjelmisto-opas

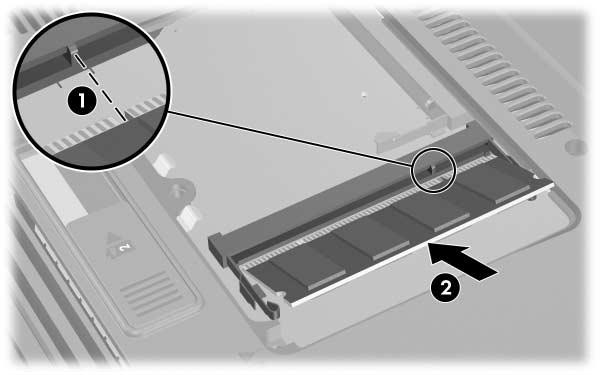

137 Laitteiston osat 9. Aseta uusi muistimoduuli paikalleen seuraavasti: a. Aseta muistimoduulin koloilla merkitty reuna 1 muistipaikan koloilla merkittyä kohtaa vasten. b. Moduulin ollessa 45 asteen kulmassa muistilokeroon nähden paina moduulia muistipaikkaan, kunnes se asettuu paikalleen 2. Laitteisto- ja ohjelmisto-opas 5 23

138 Laitteiston osat c. Paina muistimoduulia alaspäin, kunnes pidikkeet naksahtavat paikoilleen Laitteisto- ja ohjelmisto-opas

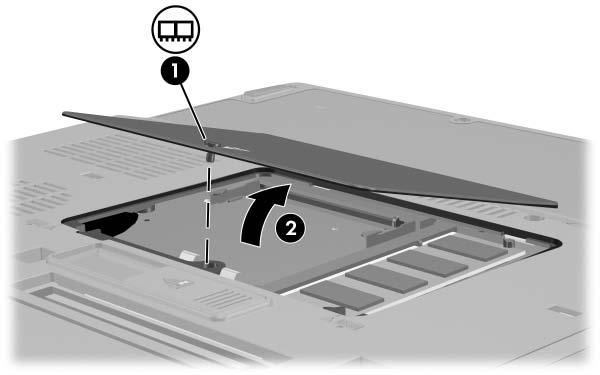

139 Laitteiston osat 10. Kiinnitä muistimoduulin kansi 1 takaisin paikalleen ja kiristä muistimoduulin kannen ruuvi Aseta akku paikoilleen. 12. Liitä ulkoinen virtalähde ja ulkoiset laitteet takaisin. 13. Käynnistä tietokone uudelleen Laitteisto- ja ohjelmisto-opas 5 25

140 Laitteiston osat Ensisijaisessa muistimoduulipaikassa olevan muistimoduulin päivittäminen Tietokoneesi saattaa näyttää hieman erilaiselta kuin tämän luvun kuvassa. Voit lisätä muistimoduulin ensisijaiseen muistimoduulipaikkaan seuraavasti: 1. Sammuta tietokone. (Jos et ole varma, onko tietokone sammutettu tai lepotilassa, käynnistä tietokone painamalla virta-/valmiustilapainiketta. Sammuta sitten tietokone käyttöjärjestelmästä.) 2. Irrota kaikki tietokoneeseen liitetyt ulkoiset laitteet. 3. Irrota virtajohto. 4. Irrota akut tietokoneesta. 5. Käännä tietokone ylösalaisin. 6. Irrota muistimoduulin kannen ruuvi Nosta muistimoduulin kantta 2 poispäin tietokoneesta Laitteisto- ja ohjelmisto-opas

141 Laitteiston osat 8. Irrota näppäimistön 2 ruuvia. 9. Käännä tietokone ympäri ja avaa se. 10. Työnnä näppäimistön neljää kiinnityssalpaa ja vapauta näppäimistö. Laitteisto- ja ohjelmisto-opas 5 27

142 Laitteiston osat 11. Nosta näppäimistön yläreunaa varovaisesti ja käännä näppäimistö ympäri siten, että se lepää tietokoneen rannetukea vasten Laitteisto- ja ohjelmisto-opas

143 Laitteiston osat 12. Poista muistimoduulipaikassa oleva muistimoduuli seuraavasti: a. Vedä moduulin sivuilla olevat pidikkeet 1 poispäin muistimoduulista. Muistimoduuli kallistuu ylöspäin, kun se vapautetaan. b. Nosta muistimoduulia sen reunoista 2, ja irrota moduuli varoen muistipaikasta. Suojaa irrotettu muistimoduuli laittamalla se staattiselta sähköltä suojattuun pakkaukseen. Laitteisto- ja ohjelmisto-opas 5 29

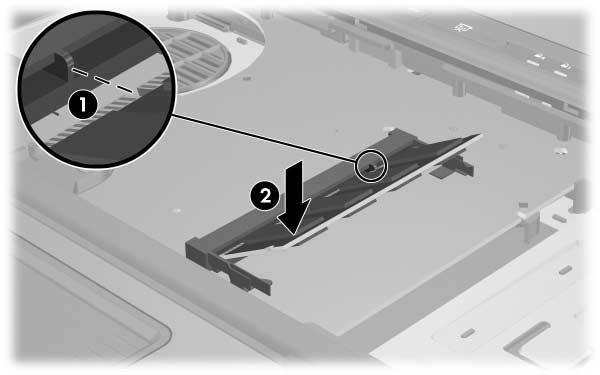

144 Laitteiston osat 13. Aseta uusi muistimoduuli muistimoduulipaikkaan seuraavasti: a. Aseta muistimoduulin koloilla merkitty reuna 1 muistimoduulipaikan koloilla merkittyä kohtaa vasten. b. Moduulin ollessa 45 asteen kulmassa muistilokeroon nähden paina moduulia muistipaikkaan, kunnes se asettuu paikalleen Laitteisto- ja ohjelmisto-opas

145 Laitteiston osat c. Paina muistimoduulia alaspäin, kunnes pidikkeet naksahtavat paikalleen. Laitteisto- ja ohjelmisto-opas 5 31

146 Laitteiston osat 14. Aseta näppäimistö takaisin paikoilleen ja liu'uta näppäimistön salvat lukittuun asentoon. 15. Kiinnitä näppäimistön kiinnitysruuvit takaisin tietokoneen pohjaan Laitteisto- ja ohjelmisto-opas

147 Laitteiston osat 16. Kiinnitä muistimoduulin kansi 1 ja muistimoduulin kannen ruuvi Aseta akku paikoilleen. 18. Liitä ulkoinen virtalähde ja ulkoiset asemat takaisin paikoilleen. 19. Käynnistä tietokone uudelleen Laitteisto- ja ohjelmisto-opas 5 33

148 Laitteiston osat Muistin lisäämisen vaikutukset Kun tietokoneen lisätään työmuistia (RAM), käyttöjärjestelmä kasvattaa lepotilatiedostolle varattua kiintolevytilaa. Jos lepotilan käytössä ilmenee ongelmia RAM-muistin lisäämisen jälkeen, tarkista, että kiintolevyllä on tarpeeksi vapaata tilaa entistä suuremmalle lepotilatiedostolle. Voit näyttää tietokoneen työmuistin määrän seuraavasti: Valitse Käynnistä > Ohjauspaneeli > Suorituskyky ja ylläpito > Järjestelmä > Yleiset-välilehti. tai Paina Fn+Esc. Tarkista kiintolevyn vapaa tila seuraavasti: 1. Kaksoisnapsauta Windowsin työpöydällä olevaa Oma tietokone -kuvaketta. 2. Kaksoisnapsauta kiintolevyasemasi kuvaketta. Kiintolevyn tilatiedot näkyvät ikkunan alaosassa olevalla tilarivillä. Tarkista lepotilatiedoston tarvitseman kiintolevytilan määrä seuraavasti: Valitse Käynnistä > Ohjauspaneeli > Suorituskyky ja 7ylläpito > Virranhallinta-asetukset > Lepotila-välilehti Laitteisto- ja ohjelmisto-opas

149 Laitteiston osat Modeemikaapelin liittäminen Tietokoneen sisäinen modeemi on kytketty analogiseen puhelinlinjaan 6-nastaisella RJ-11-modeemikaapelilla. Joissakin maissa on ehkä tarpeen käyttää maakohtaista sovitinta. Joidenkin digitaalisten puhelinvaihteiden seinäpistokkeet voivat olla samannäköisiä kuin analogisen puhelinlinjan puhelinpistoke, mutta niitä ei voi käyttää modeemin kanssa. ÅVAARA: Tietokoneen analogisen modeemin liittäminen digitaaliseen linjaan saattaa vahingoittaa modeemia pysyvästi. Jos liität modeemikaapelin vahingossa digitaaliseen puhelinlinjaan, irrota kaapeli siitä välittömästi. Tietokoneesi saattaa näyttää hieman erilaiselta kuin tämän luvun kuvassa. Laitteisto- ja ohjelmisto-opas 5 35

150 Laitteiston osat Modeemikaapelin käyttäminen ÅVAARA: Älä kytke modeemia tai puhelinjohtoa RJ-45-verkkoliitäntään. Näin vähennät sähköiskun, tulipalon tai laitevaurioiden vaaraa. Voit liittää modeemikaapelin seuraavasti: 1. Liitä modeemikaapeli tietokoneen modeemiliitäntään Liitä modeemikaapeli RJ-11-puhelinliitäntään 2. Lisätietoja modeemin, AT-komentojen ja soittovalitsinten käyttämisestä on modeemioppaissa, jotka ovat Ohje- ja tukipalvelut -osassa. Voit tarkastella oppaita valitsemalla Käynnistä > Ohje ja tuki > Käyttöoppaat Laitteisto- ja ohjelmisto-opas

151 Laitteiston osat Maakohtaisen modeemisovittimen käyttäminen ÅVAARA: Älä kytke modeemia tai puhelinjohtoa RJ-45-verkkoliitäntään. Näin vähennät sähköiskun, tulipalon tai laitevaurioiden vaaraa. Puhelinpistokkeet ovat erilaisia eri maissa. Jos haluat käyttää modeemia ja modeemikaapelia toisessa maassa kuin mistä ostit tietokoneen, hanki maakohtainen modeemisovitin. Lisätietoja tietokoneen käyttämisestä eri maissa on modeemioppaissa, joita voit tarkastella Ohje- ja tukipalvelut -osassa valitsemalla Käynnistä > Ohje ja tuki > Käyttöoppaat. Kun haluat liittää modeemin analogiseen puhelinlinjaan, jossa ei ole RJ-11-puhelinpistoketta, toimi seuraavasti: 1. Liitä modeemikaapeli tietokoneen modeemiliitäntään Kytke modeemikaapeli maakohtaiseen modeemisovittimeen Kytke maakohtainen modeemisovitin 3 puhelinpistokkeeseen. Laitteisto- ja ohjelmisto-opas 5 37

152 Laitteiston osat Verkkokaapelin liittäminen Tietokoneesi saattaa näyttää hieman erilaiselta kuin tämän luvun kuvissa. Verkkokaapelin molemmissa päissä on 8-nastainen RJ-45-liitin. Liitä verkkokaapeli seuraavasti: 1. Liitä verkkokaapeli tietokoneen verkkoliitäntään Kytke kaapelin toinen pää verkkopistokkeeseen Laitteisto- ja ohjelmisto-opas

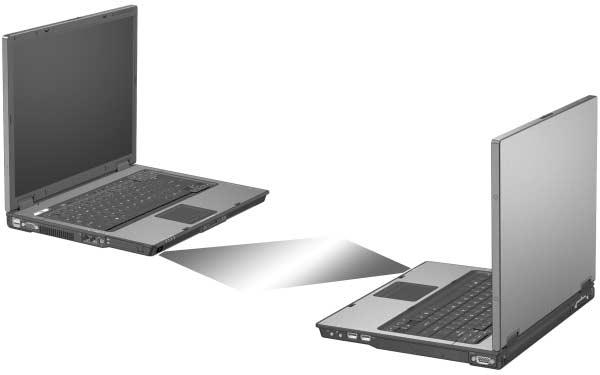

153 Laitteiston osat Yhteyden muodostaminen infrapunalaitteeseen (vain tietyt mallit) Tietokone on IrDA yhteensopiva (4 Mbps:n standardi) ja se voi olla yhteydessä muihin IrDa yhteensopiviin infrapunalaitteisiin. Infrapunaportti tukee sekä alhaisen nopeuden (enintään 115 kb/s) tiedonsiirtoyhteyksiä että nopeita (enintään 4 Mb/s) tiedonsiirtoyhteyksiä. Infrapunayhteyden suorituskyky saattaa vaihdella infrapunaoheislaitteiden, infrapunalaitteiden välisen välimatkan ja käytettävien sovellusten mukaan. Infrapunasignaalit ovat näkymättömiä infrapunavalosäteitä, joiden välissä ei saa olla esteitä. Laitteisto- ja ohjelmisto-opas 5 39

154 Laitteiston osat Infrapunalähetyksen käynnistäminen Tietoa infrapunaohjelmistojen käytöstä on käyttöjärjestelmän Ohje-tiedostossa. Infrapunalaitteiden asetusten määrittäminen tiedonsiirtoyhteyttä varten: Aseta molempien laitteiden infrapunaportit valmiiksi tiedonsiirtoa varten. Aseta infrapunalaitteet siten, että niiden portit osoittavat toisiinsa ja portit ovat enintään 1 metrin päässä toisistaan. Aseta infrapunaportit toisiaan kohti. Koska infrapunalaitteiden suurin toimintakulma on 30 astetta, portit saavat olla enintään 15 astetta keskiviivasta suuntaan tai toiseen. Suojaa portit suoralta auringonvalolta, vilkkuvalta hehkuvalolta ja loistevalaistukselta. Tarkista, että kaukosäädin tai langaton laite, kuten kuulokkeet tai äänilaite, ei osoita porttia kohti. Kun tiedonsiirto on käynnissä, älä siirrä laitteita äläkä aseta niiden väliin esineitä tai liiku niiden välissä, jotta infrapunayhteys ei häiriydy Laitteisto- ja ohjelmisto-opas

155 Laitteiston osat Valmiustilan käyttäminen infrapunatoiminnon kanssa Valmiustilaa ei voi käyttää infrapunayhteyden aikana. Kun tietokone on valmiustilassa, tiedonsiirtoa ei voi aloittaa infrapunaportin kautta. Jos valmiustila käynnistetään infrapunayhteyden aikana, tiedonsiirto lopetetaan. Kun haluat lopettaa valmiustilan, paina virta-/valmiustilapainiketta. Tiedonsiirtoa jatketaan, kun valmiustila lopetetaan. Jos jokin ohjelma käytti infrapunatiedonsiirtoa, kun valmiustila käynnistettiin, ohjelma ei ehkä jatku siitä kohdasta, missä se pysäytettiin. Jos esimerkiksi jokin ohjelma tulosti valmiustilaa käynnistettäessä, ohjelma jatkaa tiedonsiirtoa tietokoneen palauduttua valmiustilasta, mutta tulostustyö ei välttämättä jatku. USB-laitteen liittäminen USB-liitännällä voit liittää tietokoneeseen ulkoisia USB-laitteita, kuten näppäimistön, hiiren, levyaseman, tulostimen, skannerin tai keskittimen. Tietokoneen mallin mukaan määräytyy, onko tietokoneessa 2 vai 4 tavallista USB-liitintä, jotka tukevat USB 2.0- ja USB 1.1 -laitteita. Seuraavissa kuvissa esitellään ulkoiset ominaisuudet, jotka löytyvät useimmista malleista. Katso kuvia, jotka vastaavat tarkimmin omaa tietokonemalliasi. Laitteisto- ja ohjelmisto-opas 5 41

156 Laitteiston osat USB-keskitin voidaan liittää tietokoneen tai lisävarusteena saatavan telakointilaitteen (vai tietyt mallit) USB-liitäntään tai muihin USB-laitteisiin. Erilaisiin keskittimiin voidaan liittää eri määrä USB-laitteita. Keskittimen avulla järjestelmään voidaan liittää enemmän USB-laitteita. Keskitin, jossa on oma virtalaite, pitää liittää ulkoiseen virtalähteeseen. Keskitin, jolla ei ole omaa virtalaitetta, pitää kytkeä joko tietokoneen USB-liitäntään tai sellaisen keskittimen porttiin, jolla on oma virtalaite Laitteisto- ja ohjelmisto-opas

157 Laitteiston osat USB-laitteen käyttäminen USB-laite toimii samalla tavalla kuin muu vastaava ei-usb-lisälaite. Tästä on yksi poikkeus: USB-laitteita ei voi oletuksena käyttää, jos tietokoneeseen ei ole asennettu USB:ta tukevaa käyttöjärjestelmää. Joidenkin USB-laitteiden kanssa pitää käyttää niiden omia apuohjelmia, jotka tulevat tavallisesti USB-laitteen mukana. Lisätietoja USB-laitteista ja niiden ohjelmistojen asentamisesta on USB-laitteiden mukana tulevissa ohjeissa. Vanhojen USB-laitteiden tuen ottaminen käyttöön Vanhojen USB-laitteiden tuki on otettava käyttöön seuraavissa tapauksissa: Halutaan käyttää tietokoneen USB-liitäntään kytkettyä näppäimistöä, hiirtä tai keskitintä tietokoneen käynnistyksen aikana tai sellaisessa sovelluksessa tai apuohjelmassa, joka ei ole Windows-ohjelma. Käynnistäminen lisävarusteena saatavalta MultiBay-laitteelta. Ota vanhojen USB-laitteiden tuki käyttöön seuraavasti: 1. Avaa Tietokoneen asetukset käynnistämällä tai uudelleen käynnistämällä tietokone ja paina F10, kun "F10 = ROM Based Setup" -ilmoitus näkyy näytön vasemmassa alakulmassa. Jos haluat vaihtaa kielen, paina F2. Jos haluat tietoa siirtymisestä ohjelman osien välillä, paina F1. 2. Valitse Lisäasetukset-valikko > Laiteasetukset. 3. Valitse Vanhojen USB-laitteiden tuki. Laitteisto- ja ohjelmisto-opas 5 43

158 Laitteiston osat 4. Jos haluat tallentaa tekemäsi asetukset ja lopettaa Tietokoneen asetukset -ohjelman, valitse nuolinäppäimillä Tiedosto > Tallenna muutokset ja lopeta. Toimi näytön ohjeiden mukaisesti. Määrittämäsi asetukset tulevat voimaan, kun tietokone käynnistetään uudelleen. Lisävarusteina saatavien ulkoisten laitteiden kytkeminen Tässä oppaassa kerrottuihin liitäntöihin ja liittimiin voidaan kytkeä ulkoisia standardilaitteita. Tietoa käytettävistä liittimistä ja liitännöistä on laitteiden mukana tulevissa ohjeissa. Tietoja kunkin laitteen kanssa käytettävien ohjelmien, kuten laiteohjaimien, asentamisesta ja lataamisesta, on laitteen mukana tulevissa ohjeissa. Kun haluat liittää tietokoneeseen ulkoisen standardilaitteen: 1. Tallenna työsi ja sammuta tietokone. 2. Jos liitettävässä laitteessa on oma virtalähde, sammuta laite. 3. Kytke laite tietokoneeseen. 4. Jos laitteessa on oma virtalaite, kytke laitteen virtajohto maadoitettuun pistorasiaan. 5. Käynnistä laite. 6. Käynnistä tietokone. Kun haluat irrottaa ulkoisen standardilaitteen tietokoneesta, sammuta laite ja irrota se sitten tietokoneesta Laitteisto- ja ohjelmisto-opas

159 Laitteiston osat Lisävarusteena saatavan ulkoisen MultiBay- ja MultiBay II -laitteen kytkeminen Ulkoinen MultiBay- tai MultiBay II -laite liitetään tietokoneen USB-liitäntään. MultiBay-laitteen avulla voit käyttää MultiBayja MultiBay II -laitteita. Tietokone ei välitä virtaa ulkoiselle MultiBay-laitteelle. Ulkoinen MultiBay-laite on liitettävä ulkoiseen virtalähteeseen. Lisätietoja ulkoisista MultiBay-laitteista on laitteiden mukana tulevissa ohjeissa. Kannettavien tietokoneiden mobiilitulostus Kannettavien tietokoneiden mobiilitulostustoimintojen avulla voit tulostaa mihin tahansa PostScript-yhteensopivaan HP-verkkotulostimeen, vaikka tietokoneessa ei olisi tarvittavaa tulostinohjainta. Voit tulostaa mobiilitulostuksen avulla seuraavasti: 1. Valitse mistä tahansa sovelluksesta Tiedosto > Tulosta. 2. Valitse tulostimien luettelosta HP Mobile Printing. 3. Valitse Tulosta. 4. Kirjoita tulostimen IP-osoite tai verkkopolku. 5. Valitse Tulosta. Lisätietoja mobiilitulostuksen lataamisesta ja käyttämisestä on HP:n Web-sivustossa osoitteessa Laitteisto- ja ohjelmisto-opas 5 45

160 6 Langattomat ominaisuudet Jos tietokoneessasi on yksi tai useampi sisäinen langaton laite, kuten tai Bluetooth-laite, käytössäsi on niin sanottu langaton kannettava tietokone. Langaton tietokone voi muodostaa yhteyden yritysten, kotien tai julkisten paikkojen langattomiin verkkoihin. Langattomia verkkoja ovat langattomat lähiverkot (WLAN) ja "yhteyspisteet". Yhteyspisteet ovat julkisissa paikoissa, kuten lentokentillä, ravintoloissa, kahviloissa, hotelleissa ja yliopistoissa, olevia tukiasemia sisältäviä sijainteja, joissa on mahdollista muodostaa langattomia yhteyksiä. Langattomalla Bluetooth-tekniikalla varustettu tietokone voi olla yhteydessä toisiin Bluetooth-tekniikalla varustettuihin laitteisiin langattoman PAN-verkon (Personal Area Network) avulla. Tietokoneessa on painike, jolla langattomat ja Bluetooth-laitteet voi asettaa käyttöön tai pois käytöstä, ja merkkivalo, joka osoittaa langattomien laitteiden tilan. Tietokoneen mukana tulevat osat voivat vaihdella maantieteellisen paikan ja tietokoneen mallin mukaan. Tämän luvun kuvissa esitellään ulkoiset ominaisuudet, jotka löytyvät useimmista malleista. Katso kuvia, jotka vastaavat tarkimmin omaa tietokonemalliasi. Laitteisto- ja ohjelmisto-opas 6 1

161 Langattomat ominaisuudet 6 2 Laitteisto- ja ohjelmisto-opas

162 Langattomat ominaisuudet Langattoman painikkeen ja merkkivalon lisäksi tietokoneessasi on ohjelmistopohjaisia hallintaominaisuuksia, joiden avulla voit käynnistää, sammuttaa, ottaa käyttöön ja poistaa käytöstä langattomat laitteet. Seuraavassa taulukossa on kuvattu nämä hallintaominaisuudet: Langaton hallintaominaisuus Wireless Assistant -apuohjelma Tietokoneen asetukset -ohjelma Kuvaus Apuohjelma, jonka avulla voit käynnistää tai sammuttaa langattomat ja Bluetooth-laitteet yksitellen. Lisätietoja Wireless Assistant -apuohjelmasta on kohdassa "Langattomien ja Bluetooth-laitteiden käynnistäminen, sammuttaminen, ottaminen käyttöön ja poistaminen käytöstä" tässä luvussa. Voit ottaa ja Bluetooth-laitteet käyttöön tai poistaa ne käytöstä Tietokoneen asetukset -ohjelmassa. Lisätietoja Tietokoneen asetukset -ohjelman käyttämisestä langattomien ja Bluetooth-laitteiden hallintaan on kohdassa Luku 9, "Tietokoneen asetukset -ohjelma". Laitteisto- ja ohjelmisto-opas 6 3

163 Langattomat ominaisuudet Langaton lähiverkko eli WLAN (tietyissä malleissa) Langattoman laitteen avulla voit muodostaa yhteyden langattomaan lähiverkkoon (WLAN), joka koostuu muista tietokoneista ja lisälaitteista, jotka on liitetty toisiinsa langattoman reitittimen tai langattoman liityntäpisteen avulla. Suurissa WLAN-verkoissa, kuten yritysten WLAN-verkoissa ja julkisissa WLAN-verkoissa, käytetään yleensä langattomia tukiasemia, joihin voi olla yhteydessä useita tietokoneita ja lisälaitteita ja jotka voivat jakaa keskenään kriittisen tärkeitä verkkotoimintoja. Kotiin tai pieneen toimistoon rakennetussa WLAN-verkossa käytetään yleensä langatonta reititintä, jonka avulla useat langattomia ja langallisia yhteyksiä käyttävät tietokoneet voivat jakaa keskenään Internet-yhteyden, tulostimen ja tiedostoja ilman, että järjestelmään on asennettava uusia laitteita tai ohjelmistoja. Termeillä langaton liityntäpiste ja langaton reititin viitataan usein samaan asiaan standardin mukaisen WLAN-laitteen sisältävä tietokone voi tukea yhtä tai useaa kolmesta fyysisen kerroksen IEEE-standardista: a b g. 6 4 Laitteisto- ja ohjelmisto-opas

164 Langattomat ominaisuudet Yleisesti tarjolla on kolme suosittua WLAN-sovitintyyppiä: vain b-tuki b/g a/b/g b oli ensimmäinen laajempaa suosiota saanut WLAN-standardi. Se tukee enintään 11 Mb/s:n siirtonopeutta ja käyttää 2,4 GHz:n taajuutta. Myöhemmin julkistettu g -standardi käyttää myös 2,4 GHz:n taajuutta, mutta tukee jopa 54 Mbps:n tiedonsiirtonopeuksia g WLAN -laite on yhteensopivia b -laitteiden kanssa. Tästä syystä laitteita voi käyttää samassa verkossa a-standardi tukee myös 54 Mbps:n siirtonopeuksia, mutta toimii 5 GHz:n taajuudella a ei ole yhteensopiva b- ja g-standardien kanssa. Tietoa tietokoneessasi olevan langattoman laitteen tyypin tarkistamisesta on kohdassa "WLAN-laitteen tunnistaminen" tässä luvussa. Langattoman kannettavan tietokoneen liittäminen yrityksen WLAN-verkkoon Ota yhteys verkon järjestelmänvalvojaan tai yrityksen IT-osastoon, jos tarvitset tietoja kannettavan tietokoneen liittämisestä yrityksenwlan-verkkoon. Langattoman kannettavan tietokoneen liittäminen julkiseen WLAN-verkkoon Ota yhteys Internet-palveluntarjoajaasi tai hae Webistä tietoja lähialueiden WLAN-verkoista. Julkisten WLAN-verkkojen tietoja sisältäviä Web-sivustoja ovat muun muassa Cisco Hotspot Locator, Hotspotlist ja Geektools. Kun olet julkisesn WLAN-verkon alueella, näytön alareunaan tulee näkyviin langattoman verkkoyhteyden vuorovaikutteinen sanoma. Tarkista kunkin julkisen WLAN-verkon kustannusja yhteysvaatimukset erikseen. Laitteisto- ja ohjelmisto-opas 6 5

165 Langattomat ominaisuudet WLAN-verkon määrittäminen kotiin Voit luoda WLAN-verkon kotiisi ja muodostaa Internet-yhteyden sen avulla, jos käytössäsi ovat seuraavassa kuvatut laitteet. Alla olevassa kuvassa on esimerkki langattomasta verkosta, josta on muodostettu Internet-yhteys. Langattomaan verkkoon kuuluu lisävarusteena saatava laajakaistamodeemi (DSL- tai kaapelimodeemi) ja nopea Internet-palvelu, joka on hankittu Internet-palveluntarjoajalta 1. lisävarusteena saatava langaton reititin (hankittava erikseen) 2 langattomia yhteyksiä tukeva kannettava tietokoneesi 3. Kun laajennat verkkoa, voit liittää siihen muita langattomia ja langallisia yhteyksiä käyttäviä tietokoneita Internet-yhteyden käyttömahdollisuuden tarjoamiseksi näille tietokoneille. Jos tarvitset teknistä apua WLAN-verkon asentamiseen, ota yhteys reitittimesi valmistajaan tai Internet-palveluntarjoajaasi. 6 6 Laitteisto- ja ohjelmisto-opas

166 Langattomat ominaisuudet WLAN-yhteyden käyttäminen Voit käyttää WLAN-yhteyttä seuraavasti: Varmista, että kaikki langattoman laitteen tarvitsemat ohjaimet on asennettu ja että langattoman laitteen asetukset on määritetty oikein. Jos käytät sisäistä langatonta sovitinta, kaikki vaaditut ohjaimet on asennettu ja sovittimen määritykset on tehty valmiiksi. Jos käytät sisäistä langatonta laitetta, varmista, että langaton laite on käynnistetty. Langattoman laitteen merkkivalo palaa, jos langaton laite on käynnistetty. Jos langattoman laitteen merkkivalo ei pala, käynnistä langaton laite. Lisätietoja on kohdassa "Langattomien ja Bluetooth-laitteiden käynnistäminen, sammuttaminen, ottaminen käyttöön ja poistaminen käytöstä". Varmista, että WLAN-kotiverkon reitittimen asetukset on määritetty oikein. Ohjeita on reitittimen ohjeissa. Eri WLAN-yhteyksien toimintaetäisyydet voivat vaihdella tietokoneen WLAN-verkon kokoonpanon, reitittimen valmistajan sekä muiden elektroniikkalaitteiden ja seinien aiheuttamien häiriöiden mukaan. Lisätietoja WLAN-yhteyden käyttämisestä saat seuraavasti: Tutustu Internet-palveluntarjoajasi tietoihin ja langattoman reitittimen ja muiden WLAN-laitteiden mukana toimitettuihin ohjeisiin. Löydät lisätietoja ja Web-sivustojen linkit, kun valitsekäynnistä > Ohje ja tuki. Lue tietokoneesi mukana toimitetut oppaat. Vianmääritysoppaassa on langattomien LAN-laitteiden ongelmia ja näiden ongelmien ratkaisemista käsittelevä kohta. Voit tarkastella tätä opasta Ohje- ja tukipalvelut -osassa valitsemalla Käynnistä > Ohje ja tuki > Käyttöoppaat. Laitteisto- ja ohjelmisto-opas 6 7

167 Langattomat ominaisuudet Langattomien suojaustoimintojen käyttäminen Varmista aina, kun määrität oman WLAN-verkon tai otat yhteyden olemassa olevaan WLAN-verkkoon, että suojaustoiminnot suojaavat verkkoa ja verkkoyhteyttä. Jos WLAN-verkon suojausominaisuuksia ei ole otettu käyttöön, luvattomat käyttäjät voivat käsitellä tietokoneesi tietoja ja käyttää Internet-yhteyttä tietämättäsi. Tavallisimmat suojaustasot ovat Wi-Fi Protected Access (WPA)-Personal ja Wired Equivalent Privacy (WEP). Reitittimen WPA-Personal- tai WEP-suojauksen käyttöönoton lisäksi sinun kannattaa ehkä tehdä joitakin seuraavista suojaustoimista: Vaihda verkon oletusarvoinen nimi (SSID) ja salasana. Käytä palomuuria. Määritä Internet-selaimen suojausasetukset. Ota MAC-osoitesuodatus käyttöön reitittimessä. Lisätietoja WLAN-verkon suojaustoiminnoista on HP:n sivustossa Langattoman ohjelmiston asentaminen (Lisävaruste) Microsoft Windows XP:ssä käytetään WLAN-kokoonpanoa, jossa on Zero Client Configuration -ominaisuus. HP:ltä on saatavana WLAN-määritysohjelma, joka pitää asentaa tietokoneeseen Cisco Compatible Extensions -laajennusten käyttöä varten. Cisco-yhteensopivien laajennusten avulla langattomat laitteet voivat käyttää Cisco-yhteensopivia WLAN-verkkoja. 6 8 Laitteisto- ja ohjelmisto-opas

168 Langattomat ominaisuudet WLAN-laitteen tunnistaminen Jotta voit asentaa HP:n WLAN-ohjelmiston sisäistä langatonta laitetta varten, laitteen nimi on tarkistettava tietokoneesta. Voit selvittää sisäisen langattoman laitteen nimen seuraavasti: 1. Näytä kaikkien tietokoneessasi olevien langattomien laitteiden nimet seuraavasti: a. Valitse Käynnistä > Oma tietokone. b. Napsauta hiiren kakkospainikkeella Oma tietokone -ikkunaa. c. Valitse Ominaisuudet > Laitteisto-välilehti > Laitehallinta > Verkkokortit. 2. Etsi langaton laite näyttöön tulevasta luettelosta: Langattoman laitteen luettelotiedoissa voivat olla tiedot wireless LAN, WLAN tai Jos luettelossa ei ole langattomia laitteita, tietokoneessa ei ehkä ole sisäistä langatonta laitetta tai sen ohjainta ei ole asennettu oikein. WLAN-ohjelmiston ja -ohjemateriaalin käyttäminen WLAN-ohjelmisto on esiladattu tietokoneeseen, ja voit käyttää sitä ohjelmistoasennuksen avulla. Voit asentaa WLAN-ohjelmiston seuraavasti:» Valitse Käynnistä > Kaikki ohjelmat > Software Setup ja noudata näytön ohjeita. (Kun näyttöön tulee kehote asennettavan ohjelmiston valitsemisesta, valitse haluamasi valintaruudut tai poista niiden valinta.) Laitteisto- ja ohjelmisto-opas 6 9

169 Langattomat ominaisuudet WLAN-ohjelmisto on saatavana myös SoftPaq-tiedostona HP:n sivustosta. Lataa ja asenna SoftPaq jommallakummalla seuraavista tavoista: Valitse Käynnistä > Ohje ja tuki. tai Mene HP:n Internet-sivustoon osoitteessa a. Valitse kielesi ja alueesi. b. Valitse Ajurien ja ohjelmistojen latau. c. Kirjoita tietokonemallisi tiedot ja noudata sitten WWW-sivustossa olevia ohjeita. WLAN-ohjelmisto on Verkko-luokassa. Tietokoneesi mallitiedot näet laitteen sarjanumerotarrasta. Se löytyy tietokoneen pohjasta. Saat WLAN-ohjelmistoon liittyviä ohjeita seuraavasti: 1. Asenna WLAN-ohjelmisto aiemmin tässä luvussa kerrotulla tavalla. 2. Käynnistä apuohjelma. 3. Valitse valikkoriviltä Ohje. Langattoman laitteen vianmääritys Lisätietoja vianmäärityksestä on HP:n Web-sivustossa ( tai tietokoneen mukana toimitetuissa ohjeissa. Notebook Documentation -CD-levyllä olevassa Vianmääritysoppaassa on osa, jossa kerrotaan WLAN-laitteen häiriöiden ratkaisemisesta Laitteisto- ja ohjelmisto-opas

170 Langattomat ominaisuudet Langaton Bluetooth-laite (vain tietyt mallit) Langaton Bluetooth-laite mahdollistaa lyhyen matkan langattomat tietoliikenneyhteydet, ja se korvaa fyysiset kaapeliyhteydet, joilla liitetään elektronisia laitteita, kuten verkon tukiasemat tietokoneita (työpöytämalleja, kannettavia tietokoneita, PDA-laitteita) puhelimia (matkapuhelimia, langattomia puhelimia, Smart Phone -laitteita) kuvannuslaitteita (tulostin, kamera). äänilaitteita (kuulokkeita, kaiuttimia). Kutakin laitetta esittää Bluetooth for Windows -ohjelmistossa sitä muistuttava kuvake, joka on helppo tunnistaa. Kuvake ilmaisee laiteluokan, johon laite kuuluu. Bluetooth for Windows-ohjelmisto sisältää seuraavat toiminnot: Personal Information Management (PIM) item transfer Lähettää ja vastaanottaa erilaisia tietoja, kuten käyntikortteja, kalenterimerkintöjä, huomautuksia ja viestejä toiseen Bluetooth-tietokoneeseen ja toisesta Bluetooth-tietokoneesta. PIM synchronization Synkronoi tietokoneessa olevan henkilökohtaisen tiedonhallintaohjelman (PIM) tiedot toisen tietokoneen, PDA-laitteen tai matkapuhelimen kanssa Bluetooth-yhteyden kautta. Tiedonsiirto Tiedostoja voidaan lähettää toiseen Bluetooth-ominaisuuksin varustettuun tietokoneeseen ja vastaanottaa siitä. Laitteisto- ja ohjelmisto-opas 6 11

171 Langattomat ominaisuudet Network access (Personal Area Networking Profile) Voit luoda kahden tai useamman Bluetooth-laitteen välille ad hoc -verkon (vertaisverkon). Tämän ominaisuuden avulla Bluetooth-laite voi muodostaa yhteyden etäverkkoon verkon liityntäpisteen kautta. Verkon liityntäpisteet voivat olla perinteisiä LAN-verkkoliittymiä tai ryhmän ad hoc -verkkoja, jotka koostuvat laitteista, jotka on liitetty vain toisiinsa. Puhelinverkkoyhteydet Kytkee Bluetooth-laitteet Internetiin. Bluetooth serial port Mahdollistaa tiedonsiirron Bluetooth-linkin välityksellä näennäisen sarjaportin kautta. Hands-Free-Mahdollistaa ajoneuvoon asennetun HF-laitteiston tai HF-laitteena toimivan tietokoneen liittämisen langattomasti Bluetooth-matkapuhelimeen ja sen käyttämisen matkapuhelimen äänen sisäänmenoja ulostulokanavana. Kuvankäsittelyn perustoiminnot Voit muodostaa langattoman yhteyden Bluetooth-ominaisuuksia käyttävän kameran ja muiden Bluetooth-laitteiden välille. Kameraa voi hallita etäyhteyden kautta tietokoneesta ja kuvia voi siirtää kamerasta tietokoneeseen tallennettavaksi tai tulostettavaksi. HID (Human Interface Device) laitteet-voit muodostaa langattoman yhteyden muihin Bluetooth-laitteisiin, kuten osoitinlaitteisiin, näppäimistöihin, peliohjaimiin ja etävalvontalaitteisiin. Faksi-Voit luoda Bluetooth yhteyden, jonka avulla tietokone voi lähettää tai vastaanottaa fakseja Bluetoothia käyttävän matkapuhelimen tai modeemin kautta. Kuulokkeet Voit luoda langattoman yhteyden kuulokkeiden ja tietokoneen tai matkapuhelimen välille. Kuuloke toimii laitteen äänen sisäänmeno- ja ulostulokanavana ja helpottaa laitteiden mobiilikäyttöä. Lisätietoja Bluetooth-ominaisuuksien käyttämisestä tietokoneen kanssa on tietokoneen mukana toimitetulla Wireless Documentation-CD-levyllä Laitteisto- ja ohjelmisto-opas

172 Langattomat ominaisuudet Langattomien ja Bluetooth-laitteiden käynnistäminen, sammuttaminen, ottaminen käyttöön ja poistaminen käytöstä Langattoman laitteen painike ottaa langattomat ja Bluetooth-laitteet käyttöön tai poistaa ne käytöstä Wireless Assistant -apuohjelman yhteydessä. Oletusarvoisesti langattomat ja Bluetooth-laitteet ovat käynnissä ja langattoman laitteenmerkkivalo palaa, kun tietokone käynnistetään. Langattoman laitteen käynnistäminen ei luo automaattisesti WLAN-verkkoa tai muodosta yhteyttä WLAN-verkkoon. Tietoa WLAN-verkon määrittämisestä on tämän luvun kohdassa "Langaton lähiverkko eli WLAN (tietyissä malleissa)". Langattomissa ja Bluetooth-laitteissa on kaksi virrankäyttötilaa: Käytössä Poissa käytöstä. Voit ottaa langattomat laitteet käyttöön tai poistaa ne käytöstä Tietokoneen asetukset -ohjelmassa. Lisätietoja Tietokoneen asetukset -ohjelman käyttämisestä langattomien ja Bluetooth-laitteiden hallintaan on kohdassa Luku 9, "Tietokoneen asetukset -ohjelma". Voit asettaa langattomat laitteet käyttöön tai pois käytöstä langattoman laitteen painikkeella. Kun langattomat laitteet on otettu käyttöön Tietokoneen asetukset -ohjelmassa langattoman laitteen painikkeella, voit käynnistää laitteet tai sammuttaa ne yksitellen Wireless Assistant -apuohjelman avulla. Laitteisto- ja ohjelmisto-opas 6 13

173 Langattomat ominaisuudet Voit tarkastella langattomien laitteiden tilaa siirtämällä osoittimen ilmoitusalueen Wireless Assistant -kuvakkeen kohdalle. Voit myös avata Wireless Assistant -apuohjelman kaksoisnapsauttamalla ilmoitusalueen kuvaketta. Wireless Assistantin kuvake näyttää, onko laite käynnissä, sammutettu vai pois käytöstä. Wireless Assistant näyttää myös Tietokoneen asetukset -ohjelman laitteiden tilat käyttöön otettuina tai käytöstä poistettuina. Lisätietoja Wireless Assistant -ohjelmasta: 1. Avaa Wireless Assistant -ohjelma kaksoisnapsauttamalla ilmoitusalueen kuvaketta. 2. Valitse Ohje-painike. Et voi käyttää langattoman laitteen painiketta tai Wireless Assistant -apuohjelmaa langattomien laitteiden hallitsemiseen, jos laitteet on poistettu käytöstä Tietokoneen asetukset -ohjelmassa Laitteisto- ja ohjelmisto-opas

174 Langattomat ominaisuudet Langattomien ja Bluetooth-laitteiden käynnistäminen Jos Wireless Assistant -apuhohjelmassa näkyy, että WLANja Bluetooth ominaisuudet on sammutettu Langattoman laitteen merkkivalo ei pala Ja Haluat käynnistää jommankumman tai molemmat laitteista Toimi sitten seuraavasti: 1. Napsauta hiiren kakkospainikkeella ilmoitusalueen Wireless Assistant -kuvaketta. 2. Valitse laitteet, jotka haluat käynnistää. Jos langattomat laitteet on sammutettu, langattoman laitteen painikkeen painaminen poistaa molemmat laitteet käytöstä. Painike ei käynnistä laitteita. (Jatkuu) Laitteisto- ja ohjelmisto-opas 6 15

175 Langattomat ominaisuudet Jos Wireless Assistant -ohjelmassa näkyy, että WLAN- ja Bluetooth-ominaisuu det on poistettu käytöstä* Langattoman laitteen merkkivalo ei pala Wireless Assistant näyttää, että toinen laite on käynnissä ja toinen sammutettu Langattoman laitteen merkkivalo palaa Ja Haluat käynnistää jommankumman tai molemmat laitteista Haluat käynnistää jommankumman tai molemmat laitteista Toimi sitten seuraavasti: 1. Paina langattoman laitteen painiketta. (Laitteiden aiempi käynnistetty tai käynnistämätön tila palautetaan.) 2. Jos langattomat laitteet on sammutettu, napsauta hiiren kakkospainikkeella ilmoitusalueessa olevaa Wireless Assistant -kuvaketta. 3. Valitse laitteet, jotka haluat käynnistää. 1. Napsauta hiiren kakkospainikkeella ilmoitusalueen Wireless Assistant -kuvaketta. 2. Valitse laitteet, jotka haluat käynnistää. *Jos molemmat langattomat laitteet eivät ole käynnissä, kun poistat laitteet, langattoman laitteen painikkeen painaminen uudelleen palauttaa laitteiden aiemman tilan (käynnssä tai sammutettu). Painikkeen painaminen ei käynnistä molempia laitteita. Jos haluat, että langattomat laitteet käynnistetään, kun käynnistät tietokoneen, sinun on käynnistettävä laitteet ennen sammuttamista tai uudelleenkäynnistystä Laitteisto- ja ohjelmisto-opas

176 Langattomat ominaisuudet Langattomien ja Bluetooth-laitteiden sammuttaminen ja poistaminen käytöstä Jos Wireless Assistant -apuohjelmassa näkyy, että WLANja Bluetooth-ominais uudet ovat käynnissä Langattoman laitteen merkkivalo palaa Wireless Assistant -apuhohjelmassa näkyy, että WLANja Bluetooth ominaisuudet on sammutettu Langattoman laitteen merkkivalo ei pala Ja Haluat poistaa molemmat laitteet käytöstä Haluat poistaa jommankumman tai molemmat laitteet käytöstä Haluat poistaa molemmat laitteet käytöstä Toimi sitten seuraavasti: Paina langattoman laitteen painiketta. 1. Napsauta hiiren kakkospainikkeella ilmoitusalueen Wireless Assistant -kuvaketta. 2. Valitse sammutettava laite tai laitteet, jotka haluat sammuttaa. Paina langattoman laitteen painiketta. (Jatkuu) Laitteisto- ja ohjelmisto-opas 6 17

177 Langattomat ominaisuudet Jos Wireless Assistant -ohjelmassa näkyy, että laitteista toinen on käynnissä ja toinen sammutettu* Langattoman laitteen merkkivalo palaa Ja Haluat poistaa molemmat laitteet käytöstä Haluat poistaa molemmat laitteet käytöstä. Toimi sitten seuraavasti: Paina langattoman laitteen painiketta. 1. Napsauta hiiren kakkospainikkeella ilmoitusalueen Wireless Assistant -kuvaketta. 2. Valitse sammutettava laite tai laitteet, jotka haluat sammuttaa. *Jos molemmat langattomat laitteet eivät ole käynnissä, kun poistat laitteet, langattoman laitteen painikkeen painaminen uudelleen palauttaa laitteiden aiemman tilan (käynnssä tai sammutettu). Painikkeen painaminen ei käynnistä molempia laitteita Laitteisto- ja ohjelmisto-opas

178 7 Suojaustoiminnot Suojausominaisuudet Suojausratkaisujen tarkoituksena on toimia eräänlaisena pelotteena. Ne eivät välttämättä estä tuotteen väärinkäytöksiä tai varastamista. Tietokoneen mukana toimitettujen suojausominaisuuksien avulla voit varautua useisiin erilaisiin riskeihin ja suojata tietokoneesi, henkilökohtaiset tietosi ja muut tietosi. Jotkin suojausominaisuudet voivat olla tarpeettomia joissakin käyttöympäristöissä. Windows-käyttöjärjestelmänsuojausominaisuuksien lisäksi seuraavasta taulukosta voi olla apua, kun päätät, mitä muita suojausominaisuuksia aiot ottaa käyttöön. Voit määrittää useimpien näiden suojausominaisuuksien asetukset asetusapuohjelmassa. Lisätietoja on tämän oppaan luvussa Luku 9, "Tietokoneen asetukset -ohjelma". Laitteisto- ja ohjelmisto-opas 7 1

179 Suojaustoiminnot Turvallisuusriski Suojaustoiminto Tietokoneen luvaton käyttö Käynnistyssalasana* ProtectTools Security Manager Lisätietoja on tämän luvun kohdassa "ProtectTools Security Manager (vain tietyt mallit)". Tietokoneen asetukset -ohjelman luvaton avaaminen (F10-näppäimellä) Kiintolevyn sisällön luvaton käyttö Luvaton käynnistys optiselta asemalta, levykeasemalta tai sisäiseltä verkkosovittimelta Windows-käyttäjätilin luvaton käyttö HP-järjestelmänvalvojan salasana* DriveLock* Laiteturvallisuus* Lisävarusteena saatavat älykortit Käyttöönotettuun älykorttiin voi tallentaa Windows-käyttäjäsalasanan ja Windows-järjestelmänvalvojan salasanan. Tällöin tilin käyttäminen edellyttää, että käytettävissä on sekä älykortti että älykortin PIN-tunnus. Credential Manager for ProtectTools Lisätietoja on tämän luvun osassa "Credential Manager for ProtectTools". Tätä suojausominaisuutta tukevat vain tietyt älykorttilukijat. Tietojen luvaton käyttö HP-järjestelmänvalvojan salasana Windowsin palomuuriohjelmisto Windows-päivitykset ProtectTools Security Manager Lisätietoja on tämän luvun kohdassa "ProtectTools Security Manager (vain tietyt mallit)". (Jatkuu) 7 2 Laitteisto- ja ohjelmisto-opas

180 Suojaustoiminnot Turvallisuusriski BIOS-asetusten ja muidenjärjestelmätietojen luvaton tarkasteleminen Tietokoneen luvaton irrottaminen Suojaustoiminto HP-järjestelmänvalvojan salasana Vaijerilukon kiinnityspaikka (käytetään lisävarusteena saatavan vaijerilukon kanssa). Lisätietoja vaijerilukon kiinnityspaikasta on tämän luvun kohdassa "Lisävarusteena saatava vaijerilukko". *Tämän suojausominaisuuden asetukset määritetään Tietokoneen asetukset -apuohjelmassa. Tietokoneen asetukset -apuohjelma ei ole Windows-sovellus. Voit käynnistää apuohjelman painamalla F10-näppäintä tietokoneen käynnistämisen tai uudelleenkäynnistämisen yhteydessä. Tässä luvussa kuvataan, kuinka voit käyttää Tietokoneen asetukset -apuohjelmaa tiettyjen suojausominaisuuksien asetusten määrittämiseen. Lisätietoja järjestelmätietojen näyttämisestä ja muiden Tietokoneen asetukset -apuohjelman toimintojen käyttämisestä on kohdassa Luku 9, "Tietokoneen asetukset -ohjelma". Laitteisto- ja ohjelmisto-opas 7 3

181 Suojaustoiminnot Asetusten määrittäminen Tietokoneen asetukset -ohjelmassa Useimmat suojausasetukset voi määrittää Computer Setup -ohjelmassa. Koska Tietokoneen asetukset ei ole Windows-ohjelma, se ei tue tietokoneen osoitinlaitteita. Käytä Tietokoneen asetukset -ohjelman osien välillä siirtymiseen ja valintojen tekemiseen tietokoneen näppäimistöä. Lisätietoja: Luku 9, "Tietokoneen asetukset -ohjelma". 7 4 Laitteisto- ja ohjelmisto-opas

182 Suojaustoiminnot Salasanat Useimmissa suojaustoiminnoissa käytetään salasanaa. Kun asetat salasanan, kirjoita se muistiin ja säilytä se turvallisessa paikassa tietokoneesta erillään. Jos unohdat käynnistyssalasanan ja HP-järjestelmänvalvojan salasanan, et voi käynnistää tietokonetta tai lopettaa lepotilaa. Saat lisätietoja ottamalla yhteyttä asiakastukeen tai viralliseen huoltokumppaniisi. Jos unohdat HP-järjestelmänvalvojan salasanan, et voi käyttää Tietokoneen asetukset -ohjelmaa. Jos unohdat DriveLock-käyttäjän salasanan mutta tiedät DriveLock-pääkäyttäjän salasanan, voit poistaa DriveLock-suojauksen kiintolevyltä. Lisätietoja on jäljempänä tässä luvussa kohdassa "DriveLock". HP- ja Windows-salasanat HP:n ja Windows-käyttöjärjestelmän suojaustoiminnot toimivat itsenäisesti toisistaan riippumatta. Esimerkiksi Tietokoneen asetukset -ohjelmassa käytöstä poistettua laitetta ei voi ottaa käyttöön Windowsissa. Jotkin salasana-asetukset määritetään HP-ohjelmistossa ja toiset salasanat käyttöjärjestelmässä. Myös HP:n ja Windowskäyttöjärjestelmän salasanat toimivat itsenäisesti toisistaan riippumatta. Seuraavassa taulukossa luetellaan HP:n ja Windowsin salasanat ja esitellään niiden toiminnot. Laitteisto- ja ohjelmisto-opas 7 5

183 Suojaustoiminnot HP-salasanat Saat tietoja muista Windows-salasanoista, kuten näytönsäästäjän salasanoista, valitsemalla Käynnistä > Ohje ja tuki. HP-järjestelmänvalvojan salasana Käynnistyssalasana DriveLock-pääkäyttäjän salasana DriveLock-käyttäjän salasana Älykortin PIN-tunnus Windows-salasanat Järjestelmänvalvojan salasana* Käyttäjän salasana* Toiminto Estää Tietokoneen asetukset -ohjelman luvattoman avaamisen. Mahdollistaa tietokoneen käsittelyn käynnistyksen aikana ja silloin, kun tietokone käynnistetään uudelleen. Kysytään HP:n järjestelmänvalvojalta, jos hän haluaa käyttää DriveLock-suojattua asemaa tai poistaa aseman DriveLock-suojauksen käytöstä. Kysytään käyttäjältä käynnistyksen aikana, jos hän haluaa käyttää DriveLock-suojattua asemaa. Käytetään älykortin todentamiseen. Käynnistyssalasana ja HP:n järjestelmänvalvojan salasana voidaan tallentaa älykortille, jos lisävarusteena hankittu älykorttilukija tukee tätä toimintoa. Älykortin suojausominaisuus on otettava käyttöön Tietokoneen asetukset -ohjelmassa ja PIN-tunnus on otettava käyttöön ProtectTools Security Manager -ohjelmassa (vain tietyt mallit). Lisätietoja on tämän luvun osassa "ProtectTools Security Manager (vain tietyt mallit)". Toiminto Estää tietokoneen sisällön luvattoman käsittelemisen Windows-järjestelmänvalvojan oikeuksilla. Suojaa tietokoneen sisältöä valmiustilan lopettamisen jälkeen. *Saat tietoja Windows-järjestelmänvalvojan tai Windows-käyttäjän salasanan määrittämisestä valitsemalla Käynnistä > Ohje ja tuki. 7 6 Laitteisto- ja ohjelmisto-opas

184 Suojaustoiminnot HP:n ja Windowsin salasanojen käyttäminen HP:n ja Windowsin salasanoja ei voi käyttää toistensa asemesta. HP:n salasanakehotteessa pitää antaa HP:n salasana ja Windowsin salasanakehotteessa Windowsin salasana. Esimerkki: Jos käynnistyssalasana on asetettu, se (ei Windowsin salasana) pitää antaa, kun tietokone käynnistetään tai lepotila lopetetaan. Jos Windows on asetettu kysymään salasana ennen valmiustilan lopettamista, sinun pitää antaa Windowsin salasana (ei käynnistyssalasana), kun haluat lopettaa valmiustilan. Sanoja, kirjaimia tai numeroita sisältävää HP-salasanaa voi käyttää myös muuna HP-salasanana tai Windows-salasanana seuraavin edellytyksin: HP:n salasanat voivat sisältää enintään 32 kirjainta ja numeroa kaikkina yhdistelminä. Isojen ja pienten kirjainten välillä ei tehdä eroa. HP:n salasanat pitää asettaa ja syöttää täsmälleen samoilla näppäimillä. Esimerkiksi näppäimistön numeronäppäimiä käyttäen asetettua HP:n salasanaa ei tunnisteta, jos se näppäillään upotetulta numeronäppäimistöltä. Tietoja upotetun numenäppäimistön käyttämisestä on luvun Luku 3, "Osoitinlaitteet ja näppäimistö" kohdassa "Näppäimistöt". Vaikka voit käyttää samaa tekstiä eri salasanoille, HP- ja Windows-salasanoja käsitellään eri tavalla. Vaikka käyttäisit samaa tekstiä HP-salasanana ja Windows-salasanana, HP-salasana on silti määritettävä Tietokoneen asetukset apuohjelmassa ja Windows-salasana käyttöjärjestelmässä. Laitteisto- ja ohjelmisto-opas 7 7

185 Suojaustoiminnot HP-järjestelmänvalvojan salasanaa ja Windowsin järjestelmänvalvojan salasanaa käytetään eri asioihin, vaikka salasanojen nimet ovatkin samankaltaisia. Windows-järjestelmänvalvojan salasanaa ei esimerkiksi voi käyttää Tietokoneen asetukset -apuohjelman käsittelemiseen, eikä HP-järjestelmänvalvojan salasanan avulla voi käyttää tietokonetta järjestelmänvalvojan käyttöoikeuksilla. Voit kuitenkin määrittää saman tekstin molemmiksi salasanoiksi. HP-järjestelmänvalvojan salasana HP-järjestelmänvalvojan salasanalla voit suojata Tietokoneen asetukset ohjelmassa määritetyt kokoonpanoasetukset ja järjestelmän tunnistustiedot. Kun salasana on asetettu, se annettava ennen Tietokoneen asetukset -ohjelman avaamista. HP-järjestelmänvalvojan salasana: Ei ole vaihtokelpoinen Windows-järjestelmänvalvojan salasanan kanssa, vaikka molemmat salasanat voivat sisältää saman sanan tai kirjain- tai numeroyhdistelmän. Ei tule näkyviin, kun asetat, kirjoitat, vaihdat tai poistat sen. Pitää asettaa ja syöttää täsmälleen samoilla näppäimillä. Esimerkiksi näppäimistön numeronäppäimiä käyttäen asetettua HP-järjestelmänvalvojan salasanaa ei tunnisteta, jos se näppäillään upotetulta numeronäppäimistöltä. Voi sisältää enintään 32 kirjainta ja numeroa kaikkina yhdistelminä, isojen ja pienten kirjainten välillä ei tehdä eroa. 7 8 Laitteisto- ja ohjelmisto-opas

186 Suojaustoiminnot HP-järjestelmänvalvojan salasanan asettaminen HP-järjestelmänvalvojan salasanan voi asettaa, vaihtaa tai poistaa Tietokoneen asetukset -ohjelmassa. Voit hallita salasanaa toimimalla seuraavasti: 1. Avaa Tietokoneen asetukset käynnistämällä tai uudelleen käynnistämällä tietokone ja paina F10, kun "F10 = ROM Based Setup" -ilmoitus näkyy näytön vasemmassa alakulmassa. Jos haluat vaihtaa kielen, paina F2. Jos haluat tietoa siirtymisestä ohjelman osien välillä, paina F1. 2. Valitse nuolinäppäimillä Suojaus (tai Turvallisuus) > Järjestelmänvalvojan salasana ja paina Enter. Jos haluat asettaa HP-järjestelmänvalvojan salasanan, kirjoita se Uusi salasana -kenttään ja Vahvista uusi salasana -kenttään ja paina F10. Jos haluat vaihtaa HP-järjestelmänvalvojan salasanan, kirjoita nykyinen salasanasi Vanha salasana -kenttään ja kirjoita uusi salasana Uusi salasana- ja Vahvista uusi salasana -kenttiin. Paina lopuksi F10. Voit poistaa HP-järjestelmänvalvojan salasanan kirjoittamalla nykyisen salasanasi Vanha salasana -kenttään ja painamalla sitten F Jos haluat tallentaa tekemäsi asetukset ja lopettaa Tietokoneen asetukset -ohjelman, valitse nuolinäppäimillä Tiedosto > Tallenna muutokset ja lopeta. Toimi näytön ohjeiden mukaisesti. Määrittämäsi asetukset tulevat voimaan, kun tietokone käynnistetään uudelleen. Laitteisto- ja ohjelmisto-opas 7 9

187 Suojaustoiminnot HP-järjestelmänvalvojan salasanojen syöttäminen Kirjoita Järjestelmänvalvojan salasana -kehotteeseen järjestelmänvalvojan salasanasi käyttäen samoja näppäimiä, joilla salasana on asetettu, ja paina sitten Enter-näppäintä. Voit yrittää antaa HP-järjestelmänvalvojan salasanan kolme kertaa. Sen jälkeen tietokone on käynnistettävä uudelleen, ennen kun voit antaa salasanan uudestaan. Käynnistyssalasana Käynnistyssalasanalla voit estää tietokoneen luvattoman käytön. Kun salasana on asetettu, se kysytään, kun tietokoneeseen kytketään virta tai kun se käynnistetään uudelleen. Käyttäjän salasana ei tule näkyviin, kun asetat, kirjoitat, vaihdat tai poistat sen. pitää asettaa ja syöttää täsmälleen samoilla näppäimillä. Esimerkiksi näppäimistön numeronäppäimiä käyttäen asetettua käynnistyssalasanaa ei tunnisteta, jos se näppäillään upotetulla numeronäppäimistöllä. voi sisältää enintään 32 kirjainta ja numeroa kaikkina yhdistelminä, isojen ja pienten kirjainten välillä ei tehdä eroa Laitteisto- ja ohjelmisto-opas

188 Suojaustoiminnot Käynnistyssalasanojen asettaminen Käynnistyssalasanan voi asettaa, vaihtaa tai poistaa Tietokoneen asetukset -ohjelmassa. Voit hallita salasanaa toimimalla seuraavasti: 1. Avaa Tietokoneen asetukset käynnistämällä tai uudelleen käynnistämällä tietokone ja paina F10, kun "F10 = ROM Based Setup" -ilmoitus näkyy näytön vasemmassa alakulmassa. Jos haluat vaihtaa kielen, paina F2. Jos haluat tietoa siirtymisestä ohjelman osien välillä, paina F1. 2. Valitse nuolinäppäimillä Turvallisuus > Käynnistyssalasana ja paina Enter-näppäintä. Jos haluat asettaa käynnistyssalasanan, kirjoita se Uusi salasana -kenttään ja Vahvista uusi salasana -kenttään ja paina F10-näppäintä. Jos haluat vaihtaa käynnistyssalasanan, kirjoita nykyinen salasanasi Vanha salasana -kenttään ja kirjoita uusi salasana Uusi salasana- ja Vahvista uusi salasana -kenttiin. Paina lopuksi F10. Jos haluat poistaa käynnistyssalasanan, kirjoita nykyinen salasana Vanha salasana -kenttään ja paina F Jos haluat tallentaa tekemäsi asetukset, valitse nuolinäppäimillä Tiedosto > Tallenna muutokset ja lopeta. Toimi näytön ohjeiden mukaisesti. Määrittämäsi asetukset tulevat voimaan, kun tietokone käynnistetään uudelleen. Laitteisto- ja ohjelmisto-opas 7 11

189 Suojaustoiminnot Käynnistyssalasanojen syöttäminen Kun käynnistyssalasanan kehote näkyy näytössä, kirjoita salasana ja paina sitten Enter. Voit yrittää salasanan antamista kolme kertaa. Tämän jälkeen tietokone on käynnistettävä uudelleen, ennen kuin voit antaa salasanan uudestaan. Käynnistyssalasanan edellyttäminen uudelleenkäynnistyksen yhteydessä Voit määrittää, että käynnistyssalasana on määritettävä aina, kun tietokone käynnistetään uudelleen. Voit ottaa tämän toiminnon käyttöön tai poistaa sen käytöstä Tietokoneen asetukset -ohjelmassa seuraavasti: 1. Avaa Tietokoneen asetukset käynnistämällä tai uudelleen käynnistämällä tietokone ja paina F10, kun "F10 = ROM Based Setup" -ilmoitus näkyy näytön vasemmassa alakulmassa. Jos haluat vaihtaa kielen, paina F2. Jos haluat tietoa siirtymisestä ohjelman osien välillä, paina F1. 2. Valitse nuolinäppäimillä Turvallisuus > Salasana-asetukset > Vaadi salasana uudelleenkäynnistyksessä. 3. Valitse kentän käyttöönotto tai käytöstä poistaminen ja paina sitten Enter. 4. Tallenna tekemäsi asetukset valitsemalla nuolinäppäimillä Tiedosto > Tallenna muutokset ja lopeta. Toimi näytön ohjeiden mukaisesti. Määrittämäsi asetukset tulevat voimaan, kun tietokone käynnistetään uudelleen Laitteisto- ja ohjelmisto-opas

190 Suojaustoiminnot DriveLock ÄVAROITUS: Jos unohdat sekä DriveLock-käyttäjän että DriveLock-järjestelmänvalvojan salasanan, kiintolevy lukitaan eikä sitä voi enää käyttää. DriveLock estää kiintolevyn sisällön luvattoman käytön. Kun aseman DriveLock-suojaus on otettu käyttöön, DriveLock-salasana tarvitaan kyseisen aseman käyttämiseksi. Asemaa voi käyttää DriveLock-salasanojen avulla vain, jos asema on asetettu tietokoneen sisälle, ei lisävarusteena saatavaan porttitoistimeen tai ulkoiseen MultiBay-paikkaan. DriveLock edellyttää, että Tietokoneen asetukset -ohjelmassa on määritetty käyttäjän salasana ja järjestelmänvalvojan salasana: DriveLock-suojattua kiintolevyä voidaan käyttää antamalla käyttäjän tai järjestelmänvalvojan salasana. Käyttäjän tai pääkäyttäjän salasanan voi poistaa vain poistamalla DriveLock-suojauksen. DriveLock-suojaus voidaan poistaa vain pääkäyttäjän salasanalla. Käyttäjän salasanan käyttäjän tulisi olla kiintolevyn päivittäinen käyttäjä. Pääkäyttäjän salasanan omistaja voi olla järjestelmänvalvoja tai päivittäinen käyttäjä. Käyttäjän salasana ja pääkäyttäjän salasana voivat olla sama sana. Kun käynnistät tietokoneen DriveLock-toiminnolla suojatulta kiintolevyltä ja käynnistys- ja DriveLock-salasanat ovat samat, sinulta kysytään vain käynnistyssalasana, ei sekä käynnistysettä DriveLock-salasanaa. Laitteisto- ja ohjelmisto-opas 7 13

191 Suojaustoiminnot DriveLock-salasanojen asettaminen Voit määrittää DriveLock-asetukset Tietokoneen asetukset -ohjelmassa seuraavasti: 1. Sammuta tietokone. Jos et ole varma siitä, onko tietokone sammutettu vai lepotilassa, käynnistä tietokone painamalla virta/valmiustila-painiketta ja sammuta se sitten käyttöjärjestelmän kautta. 2. Tarkista, että kiintolevy on tietokoneessa, eikä lisävarusteena saatavassa telakointilaitteessa tai ulkoisessa MultiBay-paikassa. 3. Avaa Tietokoneen asetukset käynnistämällä tai uudelleen käynnistämällä tietokone ja paina F10, kun "F10 = ROM Based Setup" -ilmoitus näkyy näytön vasemmassa alakulmassa. Jos haluat vaihtaa kielen, paina F2. Jos haluat tietoa siirtymisestä ohjelman osien välillä, paina F1. 4. Valitse nuolinäppäimillä Turvallisuus > DriveLock-salasanat. Paina Enter-näppäintä. 5. Valitse kiintolevyn sijainti ja paina sitten F Valitse suojauskentän käyttöönotto ja paina sitten F Lue vaarailmoitus. Jatka painamalla F10-näppäintä. 8. Kirjoita käyttäjäsalasana Uusi salasana-ja Vahvista uusi salasana -kenttiin ja paina sitten F Kirjoita pääkäyttäjäsalasana Uusi salasana-ja Vahvista uusi salasana -kenttiin ja paina sitten F Vahvista valitsemasi kiintolevyn DriveLock-suojaus kirjoittamalla vahvistuskenttään DriveLock ja painamalla F10-näppäintä. 11. Tallenna DriveLock-asetukset valitsemalla Tiedosto > Tallenna muutokset ja lopeta. Toimi näytön ohjeiden mukaisesti. Määrittämäsi asetukset tulevat voimaan, kun tietokone käynnistetään uudelleen Laitteisto- ja ohjelmisto-opas

192 Suojaustoiminnot DriveLock-salasanan syöttäminen 1. Tarkista, että kiintolevy on tietokoneessa, eikä lisävarusteena saatavassa telakointilaitteessa tai ulkoisessa MultiBay-paikassa. 2. Kun tietokone kysyy DriveLock-salasanaa, kirjoita käyttäjän salasana tai pääsalasana käyttäen samoja näppäimiä, joilla salasana on asetettu, ja paina Enter. Voit yrittää salasanan antamista kaksi kertaa. Sen jälkeen tietokone on käynnistettävä uudelleen, ennen kun voit antaa salasanan uudestaan. DriveLock-salasanan edellyttäminen uudelleenkäynnistyksen yhteydessä Voit määrittää, että DriveLock-salasana on määritettävä aina, kun tietokone käynnistetään uudelleen. Voit ottaa tämän toiminnon käyttöön tai poistaa sen käytöstä Tietokoneen asetukset -ohjelmassa seuraavasti: 1. Sammuta tietokone. Jos et ole varma siitä, onko tietokone sammutettu vai lepotilassa, käynnistä tietokone painamalla virta/valmiustila-painiketta ja sammuta se sitten käyttöjärjestelmän kautta. 2. Tarkista, että kiintolevy on tietokoneessa, eikä lisävarusteena saatavassa telakointilaitteessa tai ulkoisessa MultiBay-paikassa. Laitteisto- ja ohjelmisto-opas 7 15

193 Suojaustoiminnot 3. Avaa Tietokoneen asetukset käynnistämällä tai uudelleen käynnistämällä tietokone ja paina F10, kun "F10 = ROM Based Setup" -ilmoitus näkyy näytön vasemmassa alakulmassa. Jos haluat vaihtaa kielen, paina F2. Jos haluat tietoa siirtymisestä ohjelman osien välillä, paina F1. 4. Valitse nuolinäppäimillä Turvallisuus > Salasana-asetukset > Vaadi salasana uudelleenkäynnistyksessä. 5. Valitse kentän käyttöönotto tai käytöstä poistaminen ja paina sitten Enter. 6. Tallenna tekemäsi asetukset valitsemalla nuolinäppäimillä Tiedosto > Tallenna muutokset ja lopeta. Toimi näytön ohjeiden mukaisesti. Määrittämäsi asetukset tulevat voimaan, kun tietokone käynnistetään uudelleen. DriveLock-salasanojen vaihtaminen Voit määrittää DriveLock-asetukset Tietokoneen asetukset -ohjelmassa seuraavasti: 1. Sammuta tietokone. Jos et ole varma siitä, onko tietokone sammutettu vai lepotilassa, käynnistä tietokone painamalla virta/valmiustila-painiketta ja sammuta se sitten käyttöjärjestelmän kautta. 2. Tarkista, että kiintolevy on tietokoneessa, eikä lisävarusteena saatavassa telakointilaitteessa tai ulkoisessa MultiBay-paikassa Laitteisto- ja ohjelmisto-opas

194 Suojaustoiminnot 3. Avaa Tietokoneen asetukset käynnistämällä tai uudelleen käynnistämällä tietokone ja paina F10, kun "F10 = ROM Based Setup" -ilmoitus näkyy näytön vasemmassa alakulmassa. Jos haluat vaihtaa kielen, paina F2. Jos haluat tietoa siirtymisestä ohjelman osien välillä, paina F1. 4. Valitse nuolinäppäimillä Suojaus (tai Turvallisuus) > DriveLock-salasanat ja paina Enter. 5. Valitse nuolinäppäimillä kiintolevyn sijaintipaikka ja paina F10-näppäintä. 6. Valitse nuolinäppäimillä sen salasanan kenttä, jota haluat muuttaa. Kirjoita nykyinen salasana Vanha salasana -kenttään ja kirjoita sitten uusi salasana Uusi salasana -kenttään ja Vahvista uusi salasana-kenttään. Paina lopuksi F Tallenna tekemäsi asetukset valitsemalla nuolinäppäimillä Tiedosto > Tallenna asetukset ja lopeta ja noudattamalla näyttöön tulevia ohjeita. Määrittämäsi asetukset tulevat voimaan, kun tietokone käynnistetään uudelleen. Laitteisto- ja ohjelmisto-opas 7 17

195 Suojaustoiminnot DriveLock-suojauksen poistaminen Voit määrittää DriveLock-asetukset Tietokoneen asetukset -ohjelmassa seuraavasti: 1. Sammuta tietokone. Jos et ole varma siitä, onko tietokone sammutettu vai lepotilassa, käynnistä tietokone painamalla virta/valmiustila-painiketta ja sammuta se sitten käyttöjärjestelmän kautta. 2. Tarkista, että kiintolevy on tietokoneessa, eikä lisävarusteena saatavassa telakointilaitteessa tai ulkoisessa MultiBay-paikassa. 3. Avaa Tietokoneen asetukset käynnistämällä tai uudelleen käynnistämällä tietokone ja paina F10, kun "F10 = ROM Based Setup" -ilmoitus näkyy näytön vasemmassa alakulmassa. Jos haluat vaihtaa kielen, paina F2. Jos haluat tietoa siirtymisestä ohjelman osien välillä, paina F1. 4. Valitse nuolinäppäimillä Suojaus (tai Turvallisuus) > DriveLock-salasanat ja paina Enter. 5. Valitse nuolinäppäimillä kiintolevyn sijaintipaikka ja paina F10-näppäintä. 6. Valitse suojauskentästä käytöstä poisto ja paina sitten F10-näppäintä. 7. Kirjoita pääsalasana Vanha salasana-kenttään. Paina lopuksi F Jos haluat tallentaa tekemäsi asetukset, valitse nuolinäppäimillä Tiedosto > Tallenna muutokset ja lopeta. Toimi näytön ohjeiden mukaisesti. Määrittämäsi asetukset tulevat voimaan, kun tietokone käynnistetään uudelleen Laitteisto- ja ohjelmisto-opas

196 Suojaustoiminnot Laiteturvallisuus Voit estää useimpien porttien ja asemien käytön kokonaan tai osittain Tietokoneen asetukset -ohjelman Laitesuojaus-valikossa. Voit ottaa tietokoneen toimintoja käyttöön tai poistaa niitä käytöstä Tietokoneen asetukset -ohjelmassa seuraavasti: 1. Avaa Tietokoneen asetukset käynnistämällä tai uudelleen käynnistämällä tietokone ja paina F10, kun "F10 = ROM Based Setup" -ilmoitus näkyy näytön vasemmassa alakulmassa. Jos haluat vaihtaa kielen, paina F2. Jos haluat tietoa siirtymisestä ohjelman osien välillä, paina F1. 2. Valitse Turvallisuus > Laiteturvallisuus, ja määritä sitten haluamasi asetukset. 3. Voit vahvistaa asetukset painamalla F Tallenna asetukset valitsemalla Tiedosto > Tallenna muutokset ja lopeta. Toimi näytön ohjeiden mukaisesti. Määrittämäsi asetukset tulevat voimaan, kun tietokone käynnistetään uudelleen. Järjestelmätiedot Järjestelmätiedot sisältävät tietoa tietokoneesta ja sen akusta. Seuraavissa osissa kerrotaan, miten voit estää muita näkemästä tietokoneesi järjestelmätietoja ja miten voit määrittää järjestelmätiedot Tietokoneen asetukset -ohjelmassa. Järjestelmätietojen asetuksia käyttämällä voit tarkistaa tai syöttää tietokoneen sarjanumeron, hallintatunnuksen tai omistustunnuksen näyttää akun sarjanumeron. Jos haluat estää näiden tietojen luvattoman tarkastelun, luo HP-järjestelmänvalvojan salasana. Lisätietoja on aiempana tässä luvussa kohdassa "HP-järjestelmänvalvojan salasanan asettaminen". Laitteisto- ja ohjelmisto-opas 7 19

197 Suojaustoiminnot Järjestelmätietoja koskevien asetusten määrittäminen 1. Avaa Tietokoneen asetukset käynnistämällä tai uudelleen käynnistämällä tietokone ja paina F10, kun "F10 = ROM Based Setup" -ilmoitus näkyy näytön vasemmassa alakulmassa. Jos haluat vaihtaa kielen, paina F2. Jos haluat tietoa siirtymisestä ohjelman osien välillä, paina F1. 2. Tarkista tai määritä haluamasi asetukset seuraavalla tavalla: Voit tarkastella yleisiä järjestelmätietoja valitsemalla Tiedosto > Järjestelmätiedot. Jos haluat tarkistaa tai syöttää järjestelmän osia koskevat tiedot, valitse Turvallisuus > Järjestelmän tunnistusnumerot. 3. Jos haluat vahvistaa tiedot tai tekemäsi asetukset, paina F10-näppäintä. 4. Voit tallentaa tiedot tai asetukset valitsemalla nuolinäppäimillä Tiedosto > Tallenna asetukset ja lopeta ja noudattamalla näyttöön tulevia ohjeita. Määrittämäsi asetukset tulevat voimaan, kun tietokone käynnistetään uudelleen Laitteisto- ja ohjelmisto-opas

198 Suojaustoiminnot Virustorjuntaohjelmat Kun käytät tietokonetta sähköpostin lukemiseen ja lähettämiseen, lähiverkossa tai Internetissä, tietokoneeseen voi päästä tietokoneviruksia. Tietokonevirukset voivat vahingoittaa käyttöjärjestelmää, sovelluksia tai apuohjelmia tai saada ne toimimaan epänormaalilla tavalla. Virustorjuntaohjelmistot tunnistavat useimmat virukset ja poistavat ne tietokoneesta. Yleensä ohjelmistot osaavat myös korjata viruksen aiheuttamat vahingot. Jotta suojaus olisi voimassa myös uusia viruksia vastaan, virustorjuntaohjelma ja virusmääritykset on päivitettävä. Tietokoneeseen on asennettu valmiiksi Norton AntiVirus -ohjelmisto. Lisätietoja Norton AntiVirus -ohjelmiston käyttämisestä:» Valitse Käynnistä > Kaikki ohjelmat > Norton AntiVirus > Ohje ja tuki. Lisätietoja tietokoneviruksista saat seuraavasti: 1. Valitse Käynnistä > Ohje ja tuki. 2. Kirjoita Haku-kenttään virukset. 3. Paina Enter. Laitteisto- ja ohjelmisto-opas 7 21

199 Suojaustoiminnot Palomuuriohjelmisto Kun käytät tietokonetta sähköpostiin, lähiverkossa tai Internetissä, luvattomat henkilöt saattavat ehkä selvittää sinuun, tietokoneeseesi tai tietoihisi liittyviä asioita. Palomuurin ominaisuuksia ovat mm. tapahtumaloki ja raportointi, automaattiset hälytykset ja käyttöliittymät palomuurin asetusten määrittämistä varten. Tietojesi suojaamiseksi on suositeltavaa käyttää palomuuriohjelmistoa. Tietokoneesssa voi käyttää Windows-käyttöjärjestelmään sisältyvää palomuuria. Lisätietoja Windowsin palomuurista saat seuraavasti: 1. Valitse Käynnistä > Ohjauspaneeli > Verkkoja Internet-yhteydet > Windowsin palomuuri. 2. Valitse Yleiset-välilehti. Kun haluat lisätietoja Windows-palomuurista, valitse What else should I know about Windows Firewall? (Mitä muuta minun tulisi tietää Windows-palomuurista?) -linkki. Jos haluat poistaa Windowsin palomuurin käytöstä, valitse Ei käytössä (ei suositella). Jos haluat ottaa Windowsin palomuurin uudelleen käyttöön, valitse Käytössä (suositellaan). 3. Valitse OK Laitteisto- ja ohjelmisto-opas

200 Suojaustoiminnot Tietyissä olosuhteissa palomuuri voi estää Internet-pelien käytön, häiritä tulostimen tai tiedostojen jakamista verkossa tai estää hyväksytyt sähköpostiliitteet. Jos käytät Windows-palomuuria ja sovellus yrittää saada tulevaa yhteyttä auki tietokoneeseesi ensimmäistä kertaa, näkyviin tulee suojaushälytys. Suojaushälytyksen avulla voit määrittää palomuurin antamaan sovelluksen käyttää verkkoyhteyttä. Kun haluat antaa sovelluksen ottaa yhteyden tietokoneeseesi, valitse Unblock this program (Salli tämän ohjelman käyttö). Sovellus lisätään poikkeusluetteloon, eikä Windows-palomuuri estä sen käyttöä. Kun haluat estää sovelluksen käytön pysyvästi, valitse ohjelman estämisen jatkaminen. Windows-palomuuri estää sovelluksen käytön aina, kun se yrittää ottaa yhteyttä tietokoneeseen tai verkkoon. Voit estää sovelluksen käytön väliaikaisesti valitsemalla Keep blocking this program, but ask me again later (Estä ohjelman käyttö toistaiseksi, mutta kysy uudestaan myöhemmin). Kun sovellus seuraavan kerran yrittää ottaa yhteyttä tietokoneeseesi, näyttöön tulee suojaushälytys. Jos haluat, että palomuuri ei estä sovelluksen käyttöä, voit lisätä sovelluksen manuaalisesti Windows-palomuurin poikkeuslistalle seuraavasti: 1. Valitse Käynnistä > Ohjauspaneeli > Verkkoja Internet-yhteydet > Windowsin palomuuri. 2. Valitse Poikkeukset-välilehti. 3. Valitse Lisää ohjelma ja anna vaaditut tiedot sovelluksesta. 4. Valitse OK. Sovellus lisätään poikkeusluetteloon, eikä Windows-palomuuri estä sen käyttöä. Laitteisto- ja ohjelmisto-opas 7 23

201 Suojaustoiminnot Jos käytät jotakin muuta palomuuriohjelmistoa ja haluat sallia estetyn sovelluksen yhteyden, toimi seuraavasti: Voit ratkaista tällaiset ongelmat tilapäisesti poistamalla palomuurin käytöstä, suorittamalla haluamasi tehtävän ja ottamalla sitten palomuurin uudelleen käyttöön. Voit ratkaista ongelman pysyvästi muokkaamalla palomuurin asetuksia. Katso ohjeita palomuurin oppaista tai ota yhteyttä palomuurin valmistajaan. Tärkeät suojauspäivitykset Windows XP -käyttöjärjestelmää varten ÄVAROITUS: Koska uusia tietokoneviruksia löytyy kaiken aikaa, HP suosittelee, että asennat kaikki tärkeät päivitykset sitä mukaa, kun ne tulevat saataville ja saat niistä ilmoituksen Microsoftilta. Voit myös käydä Windows Update -sivustossa säännöllisesti ja asentaa viimeisimmät suositeltavat päivitykset Microsoftilta. Suosittelemme Windows Updaten käyttöä vähintään kuukausittain. Critical Security Updates for Windows XP -CD-levy on voitu toimittaa tietokoneesi mukana. Siinä on lisäpäivityksiä, jotka on julkaistu tietokoneen kokoonpanon määrittämisen jälkeen. Microsoft jatkaa käyttöjärjestelmän päivittämistä ja tuo päivitykset saataville Web-sivustoonsa. Päivitä järjestelmäsi Critical Security Updates for Windows XP -levyn avulla seuraavasti: 1. Aseta levy asemaan. Asennusohjelma käynnistyy automaattisesti levyltä. 2. Asenna kaikki päivitykset näytölle tulevien ohjeiden mukaan. Toimenpide saattaa kestää muutaman minuutin. 3. Poista levy asemasta Laitteisto- ja ohjelmisto-opas

202 Suojaustoiminnot ProtectTools Security Manager (vain tietyt mallit) Voit hallita ProtectTools Security Manager -ohjelmistoa Microsoft Windowsin Ohjauspaneelin kautta. Ohjelmisto sisältää suojausominaisuuksia, jotka on tarkoitettu käytettäväksi tietokoneen, verkkojen ja tärkeiden tietojen luvattoman käytön estämiseen. ProtectTools Security Manager -ohjelmiston lisäosia ovat muun muassa seuraavat: Credential Manager for ProtectTools BIOS Configuration for ProtectTools Smart Card Security for ProtectTools Tietokoneen mallin mukaan määräytyy, onko tietokoneeseen esiasennettu tai esiladattu jotakin näistä lisäosista. Voit ladata lisäosia HP:n Internet-sivustosta. Lisätietoja on osoitteessa Credential Manager for ProtectTools Credential Manager for ProtectTools -ohjelman suojausominaisuudet suojaavat tietokonetta luvatonta käyttöä varten. Ohjelman suojausominaisuuksiin sisältyvät muun muassa seuraavat ominaisuudet: Vaihtoehtoiset salasanan määritystavat Microsoft Windowsiin kirjauduttaessa. Tällainen tapa on muun muassa älykorttien käyttäminen Windowsiin kirjauduttaessa. Kertakirjaustoiminto, joka muistaa automaattisesti Web-sivustojen, sovellusten ja suojattujen verkkoresurssien käyttöoikeustiedot. Lisävarusteena saatavien suojauslaitteiden, kuten älykorttien ja sormenjälkien biotunnistuksen, tuki. Lisätietoja on Credential Manager for ProtectTools -ohjelman käytönaikaisessa online-ohjeessa. Laitteisto- ja ohjelmisto-opas 7 25

203 Suojaustoiminnot BIOS Configuration for ProtectTools BIOS Configuration for ProtectTools -ohjelman avulla voit käsitellä BIOS-suojaus- ja kokoonpanoasetuksia HP ProtectTools Security Manager -sovelluksesta käsin. Tämän ominaisuuden ansiosta käyttäjät voivat käsitellä paremmin sellaisia järjestelmän suojausominaisuuksia, jota hallitsee BIOS. BIOS Configuration for ProtectTools -ohjelman avulla voit hallita käyttäjän ja järjestelmänvalvojan käynnistyssalasanoja määrittää käynnistystä edeltävien todennusominaisuuksien, kuten älykorttien salasanojen ja käynnistyssalasanojen, asetuksia ottaa käyttöön ja poistaa käytöstä laitteisto-ominaisuuksia (kuten CD-ROM-käynnistyksen) määrittää käynnistysasetuksia, kuten ottaa käyttöön mahdollisuuden käynnistää tietokone käyttämällä jotakin muuta kuin ensisijaista kiintolevyä. Monet BIOS Configuration for ProtectTools -toiminnon ominaisuuksista ovat myös käytettävissä Tietokoneen asetukset -apuohjelmassa. Lisätietoja: Luku 9, "Tietokoneen asetukset -ohjelma". Lisätietoja on myös BIOS Configuration for ProtectTools -ohjelman käytönaikaisessa online-ohjeessa Laitteisto- ja ohjelmisto-opas

204 Suojaustoiminnot Smart Card Security for ProtectTools Smart Card Security for ProtectTools -ohjelman avulla voit tehdä seuraavia toimia: Voit käsitellä älykorttien valinnaisia suojausominaisuuksia. Valinnainen ProtectTools Smart Card ja valinnainen älykortin lukulaite, kuten Smart Card -lukijalaite, tukevat suojausparannuksia. Voit alustaa lisävarusteena saatavan ProtectTools Smart Card -älykortin, jotta sitä voi käyttää Credential Manager for ProtectTools ohjelman kanssa. Voit käsitellä BIOS-asetuksia ja ottaa käyttöön lisävarusteena saatavan älykortin todennuksen käynnistystä edeltävässä ympäristössä. Voit myös määrittää erillisiä älykortteja järjestelmänvalvojalle ja käyttäjille. Tämä toiminto edellyttää, että käyttäjä asettaa älykortin lukijalaitteeseen ja mahdollisesti myös syöttää PIN-tunnuksen ennen käyttöjärjestelmän lataamista. Lisätietoja BIOS-suojausominaisuuksista on kohdassa Luku 9, "Tietokoneen asetukset -ohjelma". Voit määrittää ja muuttaa lisävarusteena saatavan älykortin käyttäjien todentamiseen käytettävää salasanaa. Voit varmuuskopioida ja palauttaa lisävarusteena saatavalle älykortilletallennettuja käyttöoikeustietoja. Lisätietoja on myös Smart Card Security for ProtectTools -ohjelman käytönaikaisessa online-ohjeessa. Laitteisto- ja ohjelmisto-opas 7 27

205 Suojaustoiminnot Lisävarusteena saatava vaijerilukko Suojausratkaisujen tarkoituksena on toimia eräänlaisena pelotteena. Ne eivät välttämättä estä tuotteen väärinkäytöksiä tai varastamista. Asenna vaijerilukko seuraavasti: 1. Kierrä vaijeri jonkin kiinteästi asennetun esineen ympärille. 2. Aseta avain 1 vaijerilukkoon Aseta vaijerilukko vaijerilukon kiinnityspaikkaan 3 ja lukitse sitten vaijerilukko avaimella Laitteisto- ja ohjelmisto-opas
