1 LCD-projektori CP-WU5500/CP-WX5500/CP-X5550 CP-WU5505/CP-WX5505/CP-X5555 Käyttäjän ohjekirja (yksityiskohtainen) Verkkotoiminnot Kiitämme tämän tuotteen ostamisesta. Tämä käyttöohje on tarkoitettu vain verkkotoiminnon kuvaamiseen. Luo tämä ohjekirja ja muut tämän tuotteen ohjekirjat tuotteen asianmukaisen käytön varmistamiseksi. VAROITUS Ennen laitteen käyttöä varmista, että olet lukenut kaikki siihen kuuluvat käyttöohjeet. Kun olet lukenut ohjeet, tallenna ne varmaan paikkaan myöhempää käyttöä varten. Ominaisuudet Tässä projektorissa on verkkotoiminto, jolla on seuraavat pääpiirteet. Verkkoesitys: tämän avulla projektori voi projisoida tietokoneella olevia kuvia verkon kautta. ( 78) Verkonhallinta: tämän avulla voit tarkkailla ja hallita projektoria verkon kautta tietokoneella. ( 38) Minun kuvani: sallii projektorin tallentaa enintään neljä pysähtynyttä kuvaa ja projisoida ne. ( 82) Viestit: tämän avulla projektori voi näyttää tietokoneelta lähetetyn tekstin verkon kautta. ( 83) Verkkosilta: tämän avulla voit hallita ulkoista laitetta projektorin kautta tietokoneella. ( 86) HUOM! Ohjekirjassa olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Tämän ohjeen kuvat ovat vain havainnollistavia. Ne voivat olla hieman erilaisia kuin projektorissasi. Valmistaja ei ota mitään vastuuta ohjekirjassa mahdollisesti esiintyvistä virheistä. Asiakirja-aineiston tai sen osien jäljentäminen, siirto tai kopiointi ei ole sallittua ilman erillistä kirjallista lupaa. 1

2 Sisältö Sisältö Huomautus Verkkotoiminto Verkonhallinta Verkkoesitys Minun kuvani-toiminto Viestintuoja-toiminto Verkkosilta-toiminto Muut toiminnot Sähköpostihälytykset Projektorin käyttö SNMP:llä Tapahtumasuunnittelu Komentovalvonta verkon kautta Verkkoon liittäminen Järjestelmävaatimukset Yhteys käyttämällä Langallinen LAN Yhteyden asetus kohteelle Langallinen LAN Yhdistäminen käyttämällä Langaton LAN Yhteys Yksinkertainen liitäntäpiste-muodossa Yhteys Infrastruktuuri-muodossa Sovellukset VERKKO-valikko Verkonhallinta Projektorin web-ohjaus Sisäänkirjautuminen Verkkotiedot Verkkoasetukset Portin asetukset Sähköpostiasetukset Hälytysasetukset Aikatauluasetukset Päiväyksen/Kellonajan asetukset Turva-asetukset Projektorin hallinta Kaukosäädin Projektorin tila Verkon uudelleenkäynnistäminen Yhteystesti

3 Sisältö 3.2 Crestron e-control Main-ikkuna Tools-ikkuna Infoikkuna Help Desk -ikkuna Hätätilannehälytys Verkkoesitys Yleiskuvaus Näyttötila Yhden PC Moni-PC-tila Moniprojektori-tila Moderaattorin hallinta-tila Portin numero Minun kuvani-toiminto Viestintuoja-toiminto Yleiskuvaus Tuetut kielet Näyttötyyli Verkkosilta-toiminto Laitteiden liittäminen muihin laitteisiin Tiedonsiirron asettaminen Viestintäportti Lähetystapa VUOROSUUNTAINEN KAKSISUUNTAINEN Muut toiminnot Sähköpostihälytykset Projektorin käyttö SNMP:llä Tapahtumasuunnittelu Komentovalvonta verkon kautta Crestron Connected TM Vianetsintä Takuu ja jälkihuolto

4 Huomautus Huomautus Laitteen kanssa käytettävää langaton USB-sovitina, jota myydään valinnaisena varusteena, tarvitaan projektorin langattoman verkkotoiminnon käyttämiseen. Katso sääntöjen ja lakien mukaiset varotoimet sovittimen mukana toimitetuista asiakirjoista. [Langaton USB-sovitinin kytkemistä ja irrottamista koskeva rajoitus] Ennen kuin kytket tai irrotat langaton USB-sovitina projektorista, sammuta projektori ja irrota pistoke pistorasiasta. Älä koske projektiin liitettyä langaton USB-sovitina, kun projektori on kytkettynä virtalähteeseen. Älä käytä mitään jatkojohtoa tai laitetta sovittimen liittämisessä projektoriin. [Langattoman LAN-yhteyden käytössä noudatettavat turvallisuusvarotoimet] On suositeltavaa, että suoja-asetukset, kuten SSID ja KOODAUS, määritetään, kun käytetään langatonta LAN-yhteyttä. Jos suoja-asetuksia ei ole määritetty, sisältöä voidaan siepata tai järjestelmään saatetaan tunkeutua luvattomasti. Katso lisätietoja langattoman LAN:in suoja-asetuksista kohdasta 3.1 Projektorin webohjaus. HUOMAUTUS Valinnainen IEEE802.11b/g/n langaton USB-sovitin käyttää 2,4 GHz:n radiotaajuuskaistaa. Sovittimen käyttöön ei tarvita radiolisenssiä, mutta seuraavat seikat on otettava huomioon: ÄLÄ KÄYTÄ LAITETTA SEURAAVIEN LÄHEISYYDESSÄ! Mikroaaltouunit Teolliset, tieteelliset tai lääketieteelliset laitteet Määrätyt matalatehoiset radioasemat Radioasemien alueet Langaton USB-sovitinin käyttö lähellä edellä mainittua saattaa aiheuttaa radiotaajuushäiriöitä, jotka voivat johtaa lähetysnopeuden hidastumiseen tai keskeytymiseen ja jopa erilaisten laitteiden, kuten tahdistimien, toimintahäiriöihin. Langaton USB-sovitinn käyttöpaikasta riippuen radioaaltojen häiriöitä voi ilmetä, mikä voi johtaa lähetysnopeuden hidastumiseen tai yhteyden katkeamiseen. Ota huomioon erityisesti, että langaton USB-sovitinn käyttö paikoissa, joissa on lujitettua terästä, muuntyyppistä metallia tai betonia, aiheuttaa todennäköisesti radioaaltojen häiriöitä. Käytettävät kanavat Langaton USB-sovitin käyttää 2,4 GHz:n radiotaajuuskaistaa, mutta asuinmaasi ja -alueesi voi rajoittaa kanavia, joita voit käyttää. Ota yhteys jälleenmyyjääsi saadaksesi tietoa käytettävistä kanavista. Valinnaisen langaton USB-sovitinn käyttö asuinmaasi tai -alueesi ulkopuolella voi rikkoa kyseisen maan tai alueen radiolakeja. 4

5 1. Verkkotoiminto 1. Verkkotoiminto Tämä kappale sisältää kuvauksen verkkotoiminto (verkkotoiminnon) pääpiirteistä. 1.1 Verkonhallinta Yhdistettäessä projektori ja tietokone verkon kautta projektorin kaukosäätäminen ja tilan monitorointi voidaan tehdä verkkoselaimella. Kaksi liitäntätyyppiä, Projektorin web-ohjaus ja Crestron e-control, on käytettävissä tälle projektorille. ( 38) Projektorin web-ohjaus Crestron e-control 5

6 1. Verkkotoiminto 1.2 Verkkoesitys Projektori voi näyttää tai toistaa tietokoneen näytöllä olevia kuvia ja äänidataa verkon kautta lähetettynä. Verkkoesityksen käyttämiseksi vaaditan käyttöoikeudellinen "LiveViewer"-sovellus. Seuraava sovellus vaaditaan Verkkoesityksen käyttämiseksi. Käyttöjärjestelmä Windows Mac OSX ios(iphone/ipad) Android Sovellus LiveViewer LiveViewer Projector Quick Connection Projector Quick Connection 6

7 1. Verkkotoiminto 1.3 Minun kuvani-toiminto Projektori voi näyttää verkon kautta siirrettäviä pysähtyneitä kuvia. On mahdollista jakaa korkeintaan 4 kuvatiedostoa. MINUN KUVANI-siirto vaatii käyttöoikeudellisen sovelluksen tietokoneeseesi. Käytä sovellusta kuvatietojen siirtämiseen. Kuvatiedoston siirto Kuvatiedoston näyttö (esim. ) 7

8 1. Verkkotoiminto 1.4 Viestintuoja-toiminto Projektori voi näyttää verkon kautta siirretyn tekstidatan näytöllä ja toistaa äänidataa projektorissa. On mahdollista tallentaa korkeintan 12 tekstitiedostoa. Siirrä tekstitiedot Näytä tekstitiedot (esim. ) 8

9 1. Verkkotoiminto 1.5 Verkkosilta-toiminto Tämä projektori on varustettu VERKKOSILTA-toiminnolla, joka suorittaa verkkoprotokollan ja sarjaliitännän keskinäisen konversion. Käytettäessä VERKKOSILTA-toimintoa projektoriin langattoman tai langallisen LAN:n välityksellä yhdistetty tietokone voi hallita ulkoista laitetta RS-232C-viestinnän välityksellä käyttämällä projektoria verkkoliitäntänä. TCP/IP-tiedot Protokollan muutos Sarjatiedot Langallinen LAN RS-232C Tietokone LAN-kaapeli Langaton LAN WIRELESS-portti (langaton USB-sovitin) RS-232C-kaapeli Ulkoinen laite LAN-portti CONTROL-portti HDBaseT-portti (Vain CP-WU5505/CP-WX5505/CP-X5555) 9

10 1. Verkkotoiminto 1.6 Muut toiminnot Sähköpostivaroitukset Projektori voi automaattisesti lähettää varoitusviestin määrättyyn sähköpostiosoitteeseen, kun projektori havaitsee huoltoa vaativan tilanteen tai virheen. ( 90) Projektorin käyttö SNMP:llä SNMP (Simple Network Management Protocol) mahdollistaa projektorin virhe- tai varoitustilatietojen hallitsemisen tietokoneesta verkossa. Tietokoneeseen vaaditaan SNMP-hallintaohjelmisto tämän toiminnon käyttämiseksi. ( 93) Tapahtumasuunnittelu Aikataulutoiminto mahdollista aikataulutettujen tapahtumien asetuksen mukaan luettuna virta päälle/ virta pois-toiminto. Se mahdollistaa projektorin "itsehallinnan". Aikataulu voidaan asettaa Projektorin web-ohjaus- tai VALINNAT-AIKATAULUvalikossa projektorissa. ( 95) Komentovalvonta verkon kautta Voit konfiguroida ja hallita projektoria verkon kautta käyttämällä RS-232C-komentoja. ( 98) 10

11 2. Verkkoon liittäminen 2. Verkkoon liittäminen 2.1 Järjestelmävaatimukset Projektorin liittämiseen tietokoneeseen verkon kautta tarvitaan seuraavat laitteet. Kaikille yhteiset Projektori: 1 yksikkö, Tietokone: vähintään 1 sarja Laitteen yhdistäminen projektoriin tai tietokoneeseen 1) Langallinen liitäntä *1 LAN-kaapeli (CAT-5 tai suurempi): 1 kpl 2) Langaton liitäntä *2 - Projektorin puolella IEEE802.11b/g/n Langaton USB-sovitin (valinnainen: USB-WL-11N) : 1 yksikkö *3 - Tietokoneen puoli IEEE802.11b/g/n langaton LAN-laitteisto: 1 yksikkö kullekin tietokoneelle *4 *1: Projektorin verkkokäyttöjärjestelmä tarvitsee 100Base-TX tai 10Base-T järjestelmän mukaisen tiedonsiirtoympäristön. *2: Silloin kun langatonta LAN-liitäntää käytetään Infrastructure-muotona, tarvitaan pääsypiste. *3: Käytettävissä olevat koodausmenetelmät ovat seuraavat. Tätä tuotetta ei voida yhdistää langattomaan verkkoon käyttämällä muuta koodausmenetelmää. Yksinkertainen liitäntäpiste-muodossa Infrastruktuuri-muodossa WPA2-PSK (AES) WPA2-PSK (TKIP) WPA-PSK (AES) WPA-PSK (TKIP) WEP 128bit - WEP 64bit - *4: Käyttämäsi langattoman verkkolaitteen ja tietokoneen tyypistä riippuen projektorilla ei ehkä ole kunnollista yhteyttä tietokoneeseen, vaikka tietokoneessa olisikin sisäänrakennettu langaton LAN-toiminto. Viestintäongelmien poistamiseksi, käytä Wi-Fi-hyväksyttyä langatonta verkkolaitetta. Verkkoselain Verkkoselain täytyy asentaa tietokoneeseesi, jotta voisit käyttää Verkonhallintaa. Sovellus Käyttöoikeudellisten sovellusten asentaminen tietokoneeseesi vaaditaan, jotta voisit käyttää Verkkoesitys-, Minun kuvani- ja Messenger-toimintoja. ( 19) Mac-käyttäjille: Mac-käyttöjärjestelmä ei tue joitakin sovelluksia. Katso osiota Järjestelmävaatimukset sovelluksille ( 19) ensin ennen yhteyden asettamista. HUOM! Verkkotoimintoa ei ole saatavissa, kun VALMIUSTILA on asetettu kohtaan SÄÄSTÖ ja projektori on valmiustilassa. Liitä projektori verkkoon sen jälkeen, kun VALMIUSTILA on asetettu kohtaan NORMAALI. ( SÄÄTÖ-valikko Käyttöohje) 11

12 2. Verkkoon liittäminen 2.2 Yhteys käyttämällä Langallinen LAN Yhteys langallisen LAN:n välityksellä on käytettävissä. Aseta langallinen LAN projektorille seuraamalla verkonvalvojan ohjeita, kun yhdistät olemassa olevaan verkkoon. keskitin 2.3 Yhteyden asetus kohteelle Langallinen LAN 1) Yhdistä projektori tietokoneeseen keskittimen välityksellä käyttämällä LAN-kaapelia (CAT-5e tai korkeampi). 2) Paina VALIKKO-painiketta kaukosäätimestä tai projektorin säätöpaneelista. Viimeksi käyttämäsi VALIKKO tulee näkyviin. Käytä kohdistinpainiketta valitaksesi seuraavan. HELP. VAL. > LISÄVALIKKO > VERKKO > VERKON KOKOONPANO > LANGALLINEN KOKOONPANO 3) Aseta seuraavat kohdat LANGALLISESSA KOKOONPANOSSA. DHCP IP-OSOITE APUVERKON MASKI OLETUSPORTTI DNS-PALVELIN IP-osoitteen asettamista varten katso kohtaa IP-osoitteesta. ( 13) Valitse KÄYTÄ ja sen jälkeen paina ENTER-painiketta toteuttaaksesi asetukset. 12

13 2. Verkkoon liittäminen [IP-osoitteesta] Manuaalinen asetus Tietokoneesi IP-osoiteasetuksessa olevan verkko-osoitteen on oltava sama kuin projektorin asetuksen. Tietokoneen IP-osoite ei saa kokonaisuudessaan vastata samassa verkossa olevien muiden laitteiden, kuten projektorin, IP-osoitetta. Projektorin asetukset ovat seuraavat. IP-osoite: Apuverkon maski: (Verkko-osoite: tässä tapauksessa) Määritä tietokoneen IP-osoite seuraavasti. IP-osoite: xxx (xxx tarkoittaa desimaaleja.) Apuverkon maski: (Verkko-osoite: tässä tapauksessa) Esimerkiksi Valitse luku kohtaan xxx, mutta varo, ettei se ole sama kuin muilla laitteilla. Kun projektorin IP-osoite on tässä tapauksessa , määritä tietokoneelle asetus väliltä Automaattinen asetus Kun DHCP-palvelin on olemassa yhdistetyssä verkossa, se antaa IPosoitteen projektoriin ja tietokoneeseen automaattisesti. Jos DHCP-palvelinta ei ole käytettävissä, aseta IP-OSOITE, APUVERKON MASKI ja OLETUSPORTTI. HUOM! Vaikka HDBaseT TM - ja LAN -porttia voidaan käyttää langalliselle LAN:lle, niitä ei voida käyttää samanaikaisesti. Yhdistä LAN-kaapeli porttiin, joka on asetettu kohdassa LANGALLI VERKKO VALINNAT - PALVELU - OHJAUSPÄÄTE-valikossa. Samaa verkko-osoitetta ei voida käyttää sekä langattomalle LAN:lle että langalliselle LAN:lle. Jos projektori ja tietokone ovat samassa verkossa (ts. samassa verkkoosoitteessa), voit jättää oletusyhdyskäytävä-kentän tyhjäksi. Kun projektori ja tietokone ovat eri verkoissa, oletusyhdyskäytävä täytyy asettaa. Kysy tarkempaa neuvoa verkonvalvojaltasi. 13

14 2. Verkkoon liittäminen 2.4 Yhdistäminen käyttämällä Langaton LAN Yhdistäminen langattoman LAN:n välityksellä on käytettävissä lisäosien, langattoman USB-sovittimen (USB-WL-11N) kanssa. Langattomalla LAN :lla on kahden tyyppisiä liitäntöjä, Yksinkertainen liitäntäpiste tai Infrastruktuuri. Kuva 2.4.a Ilman liitäntäpisteen viestintää (Yksinkertainen liitäntäpiste) Kuva 2.4.b Viestintä liitäntäpisteen kautta (Infrastruktuuri) * Yksinkertainen liitäntäpiste on tila, joka yhdistää suoraan tietokoneisiin. Tämä projektori voi määrätä IP-osoitteet korkeintaan 11 laitteelle. * Infrastruktuuri on yksi langaton LAN-viestintämenetemistä niin, että on olemassa liitäntäpiste viestintää varten. Jos kommunikoidaan olemassa olevan verkon kanssa, kysy neuvoa verkonvalvojaltasi. HUOM! Verkkoasetukset voidaan muuttaa myös Verkkoasetukset-kohdassa Projektorin web-ohjauksessa. Langaton LAN-alkuasetukset projektorille ovat seuraavat. Muoto: Yksinkertainen liitäntäpiste DHCP: Pois IP-osoite: Apuverkon maski: Oletusyhdyskäytävä: DNS-PALVELIN: SSID: SimpleAccessPoint SSID-lähetys: PÄÄLLE Koodaus: Pois Kanava: 11 Vaihda oletusasetus ennen käyttöä päällekkäisyyden välttämiseksi. 14

15 2. Verkkoon liittäminen HUOM! Samaa verkko-osoitetta ei voida käyttää sekä langattomalle LAN:lle että langalliselle LAN:lle. Projektorin yhteysnopeus saattaa heikentyä Yksinkertainen liitäntäpiste-tilassa riippuen yhdistettyjen laitteiden määrästä. Verkkoyhteyttä ei voida käyttää laitteiden välillä, jotka on yhdistetty projektoriin Yksinkertainen liitäntäpiste-tilassa. Langatonta verkkotoimintoa käytettäessä aseta VERKKO - LANGATON VERKKO tilaan PÄÄLLE. 15

16 2. Verkkoon liittäminen Yhteys Yksinkertainen liitäntäpiste-muodossa Aseta seuraava, kun yhdistät projektoria ja tietokonetta Yksinkertainen liitäntäpiste-muodossa. Projektorin asetukset [Langattoman USB-sovittimen kytkemistä ja irrottamista koskeva rajoitus] Ennen kuin kytket tai irrotat langatonta USB-sovitinta projektorista, sammuta projektori ja irrota pistoke pistorasiasta. Älä koske projektiin liitettyä langaton USB-sovitinta, kun projektori on kytkettynä virtalähteeseen. Älä käytä mitään jatkojohtoa tai laitetta sovittimen liittämisessä projektoriin. 1) Kiinnitä langaton USB-sovitin WIRELESS-porttiin projektorissa. 2) Kytke projektori päälle. 3) Paina MENU-painiketta kaukosäätimestä tai projektorin säätöpaneelista. Viimeksi käyttämäsi VALIKKO tulee näkyviin. Käytä kohdistinpainiketta valitaksesi seuraavan. HELP. VAL. > LISÄVALIKKO > VERKKO > VERKON KOKOONPANO > LANGATON KOKOONPANO 4) Aseta seuraavat kohdat LANGATTOMASSA KOKOONPANOSSA. MUOTO: YKSINKERTAINEN LIITÄNTÄPISTE IP-OSOITE SSID SSID-LÄHETYS KOODAUS KANAVA Valitse KÄYTÄ ja sen jälkeen paina ENTER-painiketta toteuttaaksesi asetukset. Verkkoasetuksista Projektorin IP-osoitteen neljänneksi lukusarjaksi on määrätty 1. Projektorin apuverkon maskiksi on määrätty Tietokoneen asetukset 1) Projektorin DHCP palvelin-toiminto on aina käytössä. Ota käyttöön tietokoneen DHCP-asetus. 2) Valitse SSID, joka on asetettu projektorille tietokoneen langaton yhteys-menetelmää seuraamalla. Syötä koodausavain seuraamalla tietokoneen ohjeita, jos se on suojattu. HUOM! Saadaksesi tietoja verkon ja langattoman yhteyden asetuksesta tietokoneelle katso tietokoneen tai langattoman LAN-laitteen ohjekirjaa. 16

17 2. Verkkoon liittäminen Yhteys Infrastruktuuri-muodossa Aseta seuraava, kun yhdistät projektoria ja tietokonetta Infrastruktuuri-muodossa. Projektorin asetukset [Langaton USB-sovitinin kytkemistä ja irrottamista koskeva rajoitus] Ennen kuin kytket tai irrotat langaton USB-sovitina projektorista, sammuta projektori ja irrota pistoke pistorasiasta. Älä koske projektiin liitettyä langaton USB-sovitinta, kun projektori on kytkettynä virtalähteeseen. Älä käytä mitään jatkojohtoa tai laitetta sovittimen liittämisessä projektoriin. 1) Kiinnitä langaton USB-sovitin WIRELESS-porttiin projektorissa. 2) Kytke projektori päälle. 3) Paina MENU-painiketta kaukosäätimestä tai projektorin säätöpaneelista. Viimeksi käyttämäsi VALIKKO tulee näkyviin. Käytä kohdistinpainiketta valitaksesi seuraavan. HELP. VAL. > LISÄVALIKKO > VERKKO > VERKON KOKOONPANO > LANGATON KOKOONPANO 4) Aseta seuraavat kohdat LANGATTOMASSA KOKOONPANOSSA. MUOTO: INFRASTRUKT DHCP IP-OSOITE APUVERKON MASKI OLETUSPORTTI DNS-PALVELIN SSID KOODAUS IP-osoitteen asettamista varten katso kohtaa IP-osoitteesta. ( 13) Valitse KÄYTÄ ja sen jälkeen paina ENTER-painiketta toteuttaaksesi asetukset. 17

18 2. Verkkoon liittäminen Yhteys Infrastruktuuri-muodossa (jatkuu) SSID-HAKULISTA-toiminto Yhteys voidaan asettaa valitsemalla vaihtoehdoista SSID-HAKULISTA ilman SSID:n asettamista ja KOODAUS LANGATTOMASSA KOKOONPANOSSA. Yhdistäminen SSID-HAKULISTA-menetelmällä on seuraava. 1) Valitse SSID-HAKULISTA kohdassa LANGATON KOKOONPANO VERKKO - VERKON KOKOONPANO. SSID-lista langattomassa verkossa näytetään. 2) Valitse SSID langattomassa verkossa, jonka haluat yhdistää SSID-HAKULISTASSA. Näyttö, jossa voit syöttää koodausavaimen, tulee näkyviin, jos se on suojattu. Syötä koodausavain käyttämällä ohjelmistonäppäimistöä. 3) Kuvake, joka näyttää yhdistetty ( ), näkyy SSID-HAKULISTA-näytössä, kun yhteys on valmis. HUOM! Siirtonopeus saattaa olla alhainen riippuen liitäntäpiste-asetuksista. Jos projektori ja tietokone ovat samassa verkossa (ts. samassa verkko-osoitteessa), voit jättää oletusyhdyskäytävä-kentän tyhjäksi. Kun projektori ja tietokone ovat eri verkoissa, oletusyhdyskäytävä täytyy asettaa. Kysy tarkempaa neuvoa verkonvalvojaltasi. Aseta langaton LAN projektorille seuraamalla verkonvalvojasi ohjeita, kun yhdistät olemassa olevaan verkkoon. Avoin järjestelmä-todennusta käytetään WEP-koodaukselle, ja Jaettu avaintodennusta ei tueta. Todennus liitäntäpisteen kanssa onnistuu, ja katsotaan, että yhteys on muodostettu normaalisti, vaikka laiton koodausavain syötetään Avoin järjestelmä-todennuksen vuoksi, mutta tietoja ei voida oikeasti siirtää. IP-OSOITE, APUVERKON MASKI ja OLETUSPORTTI olisi asetettava etukäteen, kun DHCP on asetettu tilaan POIS. 18

19 2. Verkkoon liittäminen 2.5 Sovellukset Sovellusohjelmiston viimeisin versio voidaan ladata alla olevalta verkkosivulta Saadaksesi tietoja ios/android Verkkoesitys-ohjelmistosta katso alla olevasta URL:sta lisätietoja ja ladataksesi Projector Quick Connection. [Järjestelmävaatimukset sovelluksille] Sovellus LiveViewer Laitteisto ja ohjelmisto [Windows] Käyttöjärjestelmä: Windows Vista (Service Pack 1 tai uudempi) Windows 7 Windows 8/8.1 Windows 10 Grafiikkakortti: VGA: 640x480 tai korkeampi (suositeltava XGA: 1024x768) CPU: Pentium 4 (2,8 GHz tai korkeampi) Kiintolevytila: vähintään 100MB 19

20 2. Verkkoon liittäminen [Järjestelmävaatimukset sovelluksille] (jatkuu) Sovellus LiveViewer Laitteisto ja ohjelmisto [Mac] Mac OSX 10.5 Mac OSX 10.6 Mac OSX 10.7 Mac OSX 10.8 Kiintolevytila: vähintään 15MB HUOM! Vain Intel-versiolle. Power Mac ei tueta. Mac-versio ei sisälly mukaan kuuluvalle CD-ROM:lle. Lataa se verkkosivulta. Projector Quick Connection Projector Image Tool (PJImg) ios 6 tai uudempi Android OS 4.0 tai uudempi Käyttöjärjestelmä: Windows Vista Windows 7 Windows 8/8.1 Windows 10 CPU: Pentium 3 (500MHz tai korkeampi) Projector Messenger Tool (PJMessenger) Kiintolevytila: vähintään 20MB Käyttöjärjestelmä: Windows Vista Windows 7 Windows 8/8.1 Windows 10 CPU: Pentium 3 (500MHz tai korkeampi) Kiintolevytila: vähintään 20MB 20

21 2. Verkkoon liittäminen 2.6 VERKKO-valikko Muista, että projektorin väärät verkkoasetukset voivat aiheuttaa ongelmia verkossa. Varmista verkkooperaattoriltasi ennen kuin yhdistät olemassaolevaan hakupisteeseen verkossasi. Valitse "VERKKO" päävalikosta seuraavia toimintoja varten. Valitse haluamasi kohta / kohdistinpainikkeilla projektorissa tai kaukosäätimessä, ja paina kohdistinpainiketta projektorissa tai kaukosäätimessä, tai ENTER-painiketta kaukosäätimessä säädön suorittamiseksi. Suorita sitten säätö seuraavan taulukon mukaisesti. Katso lisätietoja VERKKO-toiminnosta Verkkotoiminnot. HUOM! Kun käytät langallista LAN:a, valitse ensin, mitä toimintoa käytät, LAN vai HDBaseT, VALINNAT - PALVELU - OHJAUSPÄÄTE - LANGALLI VERKKO-valikossa. ( VALINNAT-valikko Käyttöohje) Laitteen kanssa käytettävää langaton USB-sovitina, jota myydään valinnaisena varusteena, tarvitaan projektorin langattoman verkkotoiminnon käyttämiseen. Älä käytä mitään jatkojohtoa tai laitetta sovittimen liittämisessä projektoriin. Projektori ei salli sekä langattoman että langallisen LAN-yhteyden yhdistämistä samaan verkkoon. Älä aseta samaa verkko-osoitetta langattomalle ja langalliselle LANyhteydelle. Jos et käytä SNTP, sinun täytyy asettaa PÄIVÄYS JA AIKA alkuasennuksen yhteydessä. ( VALINNAT-valikko Käyttöohje) Verkkotoimintoa ei ole saatavissa, kun VALMIUSTILA on asetettu kohtaan SÄÄSTÖ ja projektori on valmiustilassa. Liitä projektori verkkoon sen jälkeen, kun VALMIUSTILA on asetettu kohtaan NORMAALI. ( SÄÄTÖ-valikko Käyttöohje) Langatonta verkkotoimintoa käytettäessä aseta VERKKO - LANGATON VERKKO tilaan PÄÄLLE. 21

22 2. Verkkoon liittäminen Kohta VERKKOTIEDOT Kuvaus Tämän kohteen valinta tuo näkyviin valintaikkunan langattomien ja langallisten LAN-asetusten katselua varten. Käyttämällä / -painikkeita vaihda sivua. Ensimmäinen sivu näyttää langattomat LAN-asetukset. Toinen sivu on langallisille LAN-asetuksille, ja kolmas sivu on yhteiselle asetuskohteelle. Seuraavat tiedot näytetään. LANGATON VERKKO TUNNUSKOODI MUOTO IP-OSOITE APUVERKON MASKI OLETUSPORTTI DNS-PALVELIN MAC-OSOITE SSID SSID-LÄHETYS KOODAUS KANAVA NOPEUS LANGATTOMAT TIEDOT Tunnuskoodi tukee yhteyttä projektorin ja tietokoneen välillä, kun Verkkoesitystä käytetään. Katso lisätietoja kohdasta Verkkoesitys ( 78). HUOM! IP-OSOITE, APUVERKON MASKI ja OLETUSPORTTI näyttävät seuraavissa olosuhteissa. (1) Langatonta USB-sovitinta ei ole asetettu projektoriin. (2) DHCP on tilassa PÄÄLLE, ja projektori ei saa osoitetta DHCP-palvelimelta. Ei mitään (tyhjä) näkyy KANAVA- ja NOPEUSkentissä, jos langatonta USB-sovitinta ei ole asetettu. (3) LANGATON VERKKO on asetettu tilaan POIS. Ei mitään (tyhjä) näkyy KANAVA- ja NOPEUSkentissä, jos langatonta USB-sovitinta ei ole asetettu tai LANGATON VERKKO on asetettu tilaan POIS. (jatkuu seuraavalla sivulla) 22

23 2. Verkkoon liittäminen Kohta VERKKOTIEDOT (jatkuu) LANGATTOMAT TIEDOT (jatkuu) MUU INFORMAATIO Kuvaus Seuraavat tiedot näytetään. TUNNUSKOODI IP-OSOITE APUVERKON MASKI OLETUSPORTTI DNS-PALVELIN MAC-OSOITE Tunnuskoodi mahdollistaa sen, että projektori ja tietokone yhdistetään verkkoon helposti, kun Verkkoesitystä käytetään. Katso lisätietoja kohdasta Verkkoesitys ( 78). HUOM! IP_OSOITE, APUVERKON MASKI ja OLETUSPORTTI osoittavat , kun DHCP on PÄÄLLE ja projektori ei saa osoitetta DHCP -palvelimelta. Seuraavat tiedot näytetään. PROJEKTORIN NIMI PÄIVÄYS JA AIKA SNTP-PALVELIN AIKAERO PROJEKTORIN NIMI ja SNTP-PALVELIN saattavat näkyä lyhennettyinä, jos ne ovat liian pitkiä. LANGATON VERKKO (jatkuu seuraavalla sivulla) Vaihtaa langaton verkko-toiminnon PÄÄLLE/POIS. PÄÄLLE POIS 23

24 2. Verkkoon liittäminen Kohta Konfiguroi langattoman verkon. Asetusarvot tallennetaan toiminnon "KÄYTÄ" valitsemisen jälkeen. Kuvaus VERKON KOKOONPANO / LANGATON KOKOONPANO HUOM! Asetusarvoja ei tallenneta, jos valikko katoaa ennen "KÄYTÄ" valitsemista. Varmista, että suoritat toiminnon "KÄYTÄ" asetusten vaihtamisen jälkeen. Vaihtaa YKSINKERTAINEN LIITÄNTÄPISTEin ja INFRASTRUKT välillä. Valitse verkkoyhteysjärjestelmän muoto. Valitse tietokoneesi asetusten mukaisesti. YKSINKERTAINEN LIITÄNTÄPISTE INFRASTRUKT Tallenna asetus painamalla -painiketta. MUOTO HUOM! Ennen MUODON vaihtamista tehty asetus peruutetaan, jos "KÄYTÄ" ei valita. Kun MUOTO vaihdetaan, kestää 60 sekuntia siihen, kun langatonta LAN:a voidaan käyttää. Sillä aikaa projektorin toimintanopeus saattaa laskea ja VERKKOTIEDOT eivät ehkä näy oikein. (jatkuu seuraavalla sivulla) 24

25 2. Verkkoon liittäminen Kohta Kuvaus Etsii käytettävissä olevan langattoman verkon ja näyttää SSID-listan. Voit valita yhdistettävän SSID:n listasta. (1) Käytettävissä olevan langattoman verkon SSID näytetään sen jälkeen, kun SSID-HAKULISTA on valittu, ja paina -painiketta. VERKON KOKOONPANO / LANGATON KOKOONPANO (jatkuu) SSID- HAKULISTA HUOM! Langatonta verkkoa, joka käyttää projektorin tukematonta koodausmenetelmää, ei näytetä etsintälistassa. Yksinkertainen liitäntäpiste-verkkolaitetta ei näytetä SSID-HAKULISTASSA. (jatkuu seuraavalla sivulla) 25

26 2. Verkkoon liittäminen Kohta Kuvake Kuvaus Kuvaus Projektoria yhdistetään langattomaan verkkoon. Langaton verkko on koodattu. Radioaallon voimakkuus. VERKON KOKOONPANO / LANGATON KOKOONPANO (jatkuu) SSID- HAKULISTA (jatkuu) (2) Valitse SSID, jonka haluat yhdistää, ja paina - tai ENTER-painiketta. Näyttö, jossa voit syöttää koodausavaimen, tulee näkyviin, jos SSID on suojattu. Syötä merkit käyttämällä ohjelmistonäppäimistöä. Siirrä kohdistin kohtaan OK ja paina -, ENTER - tai INPUT-painiketta syöttämisen jälkeen. HUOM! Jos valitset [ÄLÄ NÄYTÄ MERKKEJÄ]-valintaruudun, merkkejä ei näytetä. (jatkuu seuraavalla sivulla) 26

27 2. Verkkoon liittäminen Kohta Kuvaus (3) Alla oleva OSD näytetään, kun yhdistäminen on käynnissä. Muut painikkeet kuin RESET-painike eivät ole käytettävissä, kun yhdistäminen on käynnissä. Yhdistämisprosessi keskeytetään, kun RESET-painiketta painetaan. Alla oleva OSD näytetään, kun yhdistämisprosessi on valmis. Yhdistäminen onnistui VERKON KOKOONPANO / LANGATON KOKOONPANO (jatkuu) SSID- HAKULISTA (jatkuu) Alla oleva viesti näytetään, kun yhteyttä ei ole muodostettu oikein. Yhdistäminen epäonnistui Koodauslukko käytössä HUOM! Koodaus-asetuksia ei voida muuttaa, kun koodauslukko on käytössäverkkoasetukset Langaton kokoonpanossa Projektorin webohjaus (Projektorin web-ohjauksessa). Katso Koodauslukkoa. ( 43) Avoin järjestelmä-todennusta käytetään WEPkoodaukselle, ja Jaettu avain-todennusta ei tueta. Todennus liitäntäpisteen kanssa on onnistunut, ja katsotaan, että yhteys on muodostettu normaalisti, vaikka laiton koodausavain syötetään Avoin järjestelmä-todennuksen vuoksi, mutta tietoja ei voida oikeasti siirtää. (4) Kuvake, joka näyttää yhteystilan ( ), näkyy SSID-HAKULISTA-näytössä, kun yhteys on valmis. (jatkuu seuraavalla sivulla) 27

28 2. Verkkoon liittäminen Kohta Kuvaus SSID- HAKULISTA (jatkuu) VERKON KOKOONPANO / LANGATON KOKOONPANO (jatkuu) DHCP IP-OSOITE APUVERKON MASKI OLETUSPORTTI (jatkuu seuraavalla sivulla) Tämä toiminto ei ole käytettävissä YKSINKERTAINEN LIITÄNTÄPISTE-tilassa. Konfiguroi, saadaanko IP-osoite automaattisesti vai ei. Kytke DHCP päälle / pois päältä / painikkeilla. PÄÄLLE POIS Tämä toiminto ei ole käytettävissä YKSINKERTAINEN LIITÄNTÄPISTE-tilassa. [YKSINKERTAINEN LIITÄNTÄPISTE] Katso tietoja kohdasta "Yhteys Yksinkertainen liitäntäpiste-tilassa". ( 16) [INFRASTRUKT] Konfiguroi IP-osoitteen, kun DHCP on pois käytöstä. Syötä IP-OSOITE. Tätä toimintoa voidaan käyttää vain kun DHCP on POIS. [YKSINKERTAINEN LIITÄNTÄPISTE] Täksi asetukseksi on määrätty [INFRASTRUKT] Konfiguroi aliverkon peitteen, kun DHCP on pois käytöstä. Syötä APUVERKON MASKI. Tätä toimintoa voidaan käyttää vain kun DHCP on POIS. Konfiguroi oletusportin, kun DHCP on pois käytöstä. Syötä OLETUSPORTTI-osoite. Tätä toimintoa voidaan käyttää vain kun DHCP on POIS. Tämä toiminto ei ole käytettävissä YKSINKERTAINEN LIITÄNTÄPISTE-tilassa. 28

29 2. Verkkoon liittäminen Kohta DNS- PALVELIN Kuvaus Konfiguroi DNS-palvelimen osoitteen. Syötä DNS-palvelimen osoite. Tämä toiminto ei ole käytettävissä YKSINKERTAINEN LIITÄNTÄPISTE-tilassa. HUOM! Tätä asetusta ei voida saada automaattisesti. VERKON KOKOONPANO / LANGATON KOKOONPANO (jatkuu) SSID Konfiguroi SSID langattomalle verkolle. [YKSINKERTAINEN LIITÄNTÄPISTE] Syötä SSID käyttämällä ohjelmistonäppäimistöä. Katso kohdasta PROJEKTORIN NIMI ( 33), miten ohjelmistonäppäimistöä käytetään. SSID:n oletusasetus Yksinkertainen liitäntäpiste-tilassa on [SimpleAccessPoint]. Vaihda oletusasetus ennen käyttöä päällekkäisyyden välttämiseksi. [INFRASTRUKT] (jatkuu seuraavalla sivulla) Valitse yksi kohdista OLETUS (1~4) ja paina - tai ENTER-painiketta. Kohdan OMA säätö Paina tai ENTER -painiketta kun # 5 OMA valitaan. SSID #5 OMA -valikko ilmestyy näyttöön. Syötä SSID käyttämällä ohjelmistonäppäimistöä. Katso kohdasta PROJEKTORIN NIMI ( 33), miten ohjelmistonäppäimistöä käytetään. 29

30 2. Verkkoon liittäminen Kohta VERKON KOKOONPANO / LANGATON KOKOONPANO (jatkuu) SSID- LÄHETYS KOODAUS KANAVA Kuvaus Konfiguroi SSID-LÄHETYKSEN. Aseta tämä toiminto POIS päältä, kun projektorin SSID:tä ei haluta näyttää tietokoneen langaton yhteyslistassa. Valitse käytettävä koodausmenetelmä. WPA2-PSK(AES) WPA2-PSK(TKIP) OFF WPA-PSK(AES) WEP 64bit WEP 128bit WPA-PSK(TKIP) WEP 64bit ja WEP 128bit ovat käytettävissä vain INFRASTRUKTUURI-tilassa. Koodausavaimen syöttämistä vaaditaan, kun valitaan muu koodausmenetelmä kuin POIS ja painetaan -painiketta. HUOM! WPA2-PSK (AES) suositellaan IEEE802.11n-koodausmenetelmäksi. IEEE802.11n-siirtonopeus saattaa olla hidas, kun kyseessä on muu koodausmenetelmä (WEP, WPA- PSK (TKIP), WPA2-PSK (TKIP)). Vaihda asetus kohtaan AES, jos muu koodaus kuin AES valitaan. Koodausmenetelmä, joka ei kuulu valittuun kohteeseen, ei voi olla käytettävissä. Valitse käytettävä langaton LAN-kanava, kun MUOTO ( 24) on asetettu tilaan YKSINKERTAINEN LIITÄNTÄPISTE. Kanavat 1-11 ovat käytettävissä. Tallenna asetus painamalla -painiketta. Käytettävissä olevat kanavat vaihtelevat maasta riippuen. (jatkuu seuraavalla sivulla) 30

31 2. Verkkoon liittäminen Kohta Konfiguroi langallisen verkon. Asetusarvot tallennetaan toiminnon "KÄYTÄ" valitsemisen jälkeen. Kuvaus HUOM! Asetusarvoja ei tallenneta, jos valikko katoaa ennen "KÄYTÄ" valitsemista. Varmista, että suoritat toiminnon "KÄYTÄ" asetusten vaihtamisen jälkeen. VERKON KOKOONPANO / LANGALLINEN KOKOONPANO DHCP IP-OSOITE APUVERKON MASKI OLETUSPORTTI DNS- PALVELIN Konfiguroi, saadaanko IP-osoite automaattisesti vai ei. Kytke DHCP päälle / pois päältä / painikkeilla. PÄÄLLE POIS Konfiguroi IP-osoitteen, kun DHCP on pois käytöstä. Syötä IP-OSOITE. Tätä toimintoa voidaan käyttää vain kun DHCP on POIS. Konfiguroi aliverkon peitteen, kun DHCP on pois käytöstä. Syötä APUVERKON MASKI. Tätä toimintoa voidaan käyttää vain kun DHCP on POIS. Konfiguroi oletusportin, kun DHCP on pois käytöstä. Syötä OLETUSPORTTI-osoite. Tätä toimintoa voidaan käyttää vain kun DHCP on POIS. Näyttää DNS-palvelimen osoitteen. Syötä DNS-palvelimen osoite. HUOM! Tätä asetusta ei voida saada automaattisesti. (jatkuu seuraavalla sivulla) 31

32 2. Verkkoon liittäminen Kohta VERKON KOKOONPANO / SNTP ASETUS SNTP- PALVELIN AIKAERO Kuvaus Kun saat ajan verkon kautta, määritä SNTP -palvelin IPosoitteen tai hallinta-alueen nimen avulla. Korkeintaa 255 merkkiä voidaan syöttää hallinta-alueen nimelle. Ne syötetään käyttämällä ohjelmistönäppäimistöä. Katso kohdasta PROJEKTORIN NIMI ( 33), miten ohjelmistönäppäimistöä käytetään. HUOM! Aseta aikaero, kun käytät SNTP. Syötä aikaero. Säädä sama aikaero, jonka olet säätänyt tietokoneeseen. Jos et ole varma, kysy neuvoa verkonvalvojalta. Palaa -painikkeella valikkoon AIKAERON säätämisen jälkeen. (jatkuu seuraavalla sivulla) 32

33 2. Verkkoon liittäminen Kohta Kuvaus Mikä tahansa nimi voidaan asettaa projektoriin sen tunnistamiseksi verkossa. VERKON KOKOONPANO / PROJEKTORIN NIMI (jatkuu seuraavalla sivulla) (1) Valitse PROJEKTORIN NIMI ja paina -painiketta. PROJEKTORIN NIMI - valintaikkuna ilmestyy näyttöön. Käytä näkyvää ohjelmistonäppäimistöä syöttääksesi PROJEKTORIN NIMEN. POISTA : Poistaa yhden merkin. TYHJENNÄ KAIKKI: Poistaa kaikki merkit. PERUUTA : Menee takaisin verkossa-valikkoon syötettyjen merkkien hylkäämisen jälkeen. OK : Menee takaisin verkossa-valikkoon syötettyjen merkkien tallentamisen jälkeen. (2) Senhetkinen PROJEKTORIN NIMI näkyy ikkunan 3 ensimmäisellä rivillä. Oletusasetuksena on tietty projektorin nimi. Käytä ENTER- tai INPUT -painikkeita merkkien valitsemiseksi ja syöttämiseksi. Poistaaksesi 1 merkin kerrallaan, paina RESET-painiketta tai paina ja INPUT-painiketta samaan aikaan. Samoin jos liikutat kohdistinpainiketta näytöllä kohtaan POISTA tai TYHJENNÄ KAIKKI, ja painat sitten ENTER- tai INPUT -painiketta, 1 kirjainmerkki tai kaikki kirjainmerkit poistetaan. PROJEKTORIN NIMI voi koostua 64 kirjaimesta. (3) Jo annetun merkin voi muuttaa siirtämällä kohdistin yhdelle 3 ensimmäisestä rivistä ja liikuttamalla kohdistinta muutettavan merkin kohdalle. Kun painat ENTER- tai INPUTpainikkeita, merkki valitaan. Noudata sitten samaa menettelytapaa kuin yllä kohdassa (2) on kuvattu. (4) Kun teksti on kirjoitettu, siirrä osoitinta näytöllä kohtaan OK ja paina, ENTER- tai INPUT-painiketta. Jos haluat palata aikaisempaan PROJEKTORIN NIMI muutoksia tallentamatta, siirrä kohdistinnäppäintä näytössä kohtaan PERUUTA ja paina sitten, ENTER- tai INPUT-painikkeita. 33

34 2. Verkkoon liittäminen Kohta Kuvaus Tämän kohdan valinta tuo MINUN KUVANI-valikon näkyviin. Käytä sovellusta kuvatietojen siirtämiseen. Voit ladata työkalun verkkosivustolta. MINUN KUVANI Katso kohtaa 5. Minun kuvani-toiminto ( 82) lisätietoja varten MI- NUN KUVASTA. Valitse pysähtyneen kuvan kohde MINUN KUVALLA ja -painikkeella tai ENTER-painikkeella näyttääksesi kuvan. Kohdetta, johon ei ole talletettu kuvaa, ei voida valita. Kunkin kuvan nimi esitetään näytössä korkeintaan 16 merkin pituisena. Näkyvän kuvan vaihtaminen Käytä / painikkeita. Paluu valikkoon Palataksesi valikkoon paina painiketta kaukosäätimestä. Näytettävän kuvan ja sen projektorissa olevan lähdetiedoston poistaminen. (1) Paina RESET-painiketta kaukosäätimessä, kun kuvaa näytetään, näin MINUN KUVANI - POISTA -valikko tulee näkyviin. (2) Suorita tyhjennys painamalla. Lopeta tyhjennys painamalla. (jatkuu seuraavalla sivulla) 34

35 2. Verkkoon liittäminen Item ULKOINEN HALLINTA AMX D.D. (AMX Device Discovery) CRESTRON EXTRON * Description Käytä / painikkeita kääntääksesi AMX Device Discoveryn päälle/pois. PÄÄLLE POIS Kun PÄÄLLE valitaan, samaan verkkoon liitetyt AMX:n ohjaimet voivat tunnistaa projektorin. Käy AMX:n verkkosivuilla AMX Device Discoveryn lisätietoja varten. URL: Käytä / painikkeita kääntääksesi Crestron Connected TM päälle/pois. PÄÄLLE POIS Kun PÄÄLLE valitaan, projektorin hallinta ja ohjaus voidaan suorittaa käyttämällä samaan verkkoon yhdistetyn Crestronin ohjaimia. Saadaksesi lisätietoja kohteesta Crestron Connected TM käy seuraavalla verkkosivulla. URL: Käytä / painikkeita kääntääksesi Extron päälle/pois. PÄÄLLE POIS Kun PÄÄLLE valitaan, HDBaseT:n välityksellä yhdistetyn Extronin ohjaimet voivat havaita projektorin. Saadaksesi lisätietoja kohteesta Extron käy seuraavalla verkkosivulla. URL: HUOM! Tämä kohde on käytössä vain, kun HDBaseT valitaan VALINNAT - PALVELU - OHJAUSPÄÄTE - LANGALLI VERKOSSA. ( VALINNAT-valikko Käyttöohje) * Vain CP-WU5505/CP-WX5505/CP-X5555 (jatkuu seuraavalla sivulla) 35

36 2. Verkkoon liittäminen Kohta MUUT TOIMINNAT (jatkuu seuraavalla sivulla) Kuvaus Verkkoesityksen käyttämiseksi vaaditan käyttöoikeudellinen sovellus. Se voidaan asentaa mukana toimitetulta ohjelma-cd:ltä. Voit myös ladata uusimman version ja tarvittavat tiedot Hitachi-sivustolta. Katso kohtaa 4. Verkkoesitys ( 78) Verkkoesityksen lisätietoja varten. LOPETA ESITTÄJÄTILA MONI-PC- TILA Jos asetat tietokoneen esittäjätilaan kun sen kuva projisoidaan, tietokone käyttää projektoria ja pääsy muilta tietokoneista on estetty. Tällä toiminnolla voit sulkea esittäjätilan ja antaa muiden tietokoneiden käyttää projektoria. Voit näyttää valintaikkunan valitsemalla tämän kohteen. Valitse OK painamalla painiketta valintaikkunassa. Esittäjätila peruutetaan ja viesti näyttää tuloksen. Jos valitset yhden tai useampia tietokoneita Moni-PCtilaan ja lähetät kuvat projektoriin, voit valita näytön tilan projektorissa kahdesta vaihtoehdosta alla. - Yhden PC:n tila: näyttää valitun tietokoneen kuvan koko näytön kokoisena. - Moni-PC-tila: näyttää enintään neljästä tietokoneesta lähetetyt kuvat neljään osaan jaetulla näytöllä. Voit näyttää valintaikkunan valitsemalla tämän kohteen. Voit vaihtaa näytön tilan käyttämällä valintaikkunaa seuraavasti. Voit siirtyä Moni-PC-tilasta Yhden PC:n tilaan valitsemalla tietokoneen valintaikkunasta / / / painikkeilla ja painamalla ENTER- tai INPUT-painiketta. Paina painiketta valitaksesi OK ja paina ENTERtai INPUT-painiketta uudelleen. Valitun tietokoneen kuva näkyy koko näytön kokoisena. (jatkuu seuraavalla sivulla) 36

37 2. Verkkoon liittäminen Kohta MUUT TOIMINNAT (jatkuu) MONI-PC- TILA (jatkuu) NÄYTÄ KÄYTTÄJÄTUNNUS Kuvaus Voit siirtyä Yhden PC:n tilasta Moni-PC-tilaan valitsemalla valintaikkunasta OK painikkeella ja painamalla ENTER- tai INPUT-painiketta. Näytön tila on muuttunut. Valitun tietokoneen esittäjätila on voimassa kun näytön tilaksi on muutettu Yhden PC:n tila. Lisäksi esittäjätila ei toimi kun näytön tilaksi muuttuu Moni-PC-tila riippumatta tietokoneiden asetuksista. Tämän kohdan valinta tuo käyttäjänimen näkyviin. Tämän toiminnon avulla voit tunnistaa tietokoneen, josta nykyinen kuva lähetetään. 37

38 3. Verkonhallinta 3. Verkonhallinta Voit säätää tai käyttää projektoria verkon avulla samaan verkkoon liitetyn tietokoneen verkkoselaimella. Projektorin web-ohjaus Voit hallita projektoria, hallita statusta kuten lamppuikää, ja asettaa sähköpostin tai aikataulun jne. Projektorin web-ohjaus (Projektorin web-ohjauksessa). Suositeltu verkkoselain Internet Explorer 9/ 10/ 11 HUOM! Muut kuin suositellut verkkoselaimet eivät ehkä toimi. Jos JavaScript ei ole käytössä verkkoselaimesi asetuksissa, tulee JavaScript aktivoida projektorin Internet-sivujen käyttämiseksi oikein. Katso lisätietoja verkkoselaimesi Help-tiedostoista JavaScriptin aktivointia varten. Kaikkien verkkoselaimen päivitysten toteuttaminen on suositeltavaa. Jos tietoja siirretään samanaikaisesti langattoman ja langallisen LAN:in kautta, projektori ei ehkä käsittele tietoja oikein. Crestron e-control Crestron e-control on hallintarajapinta, joka käyttää Crestron Electronics, Inc:n tarjoamaa verkkoselainta. Crestron e-control voi hallita ja tarkkailla projektoria. (jatkuu seuraavalla sivulla) 38

39 3. Verkonhallinta HUOM! Crestron e-control luodaan käyttämällä Flash :iä. Adobe Flash Player on asennettava tietokoneeseen, jotta voit käyttää Crestron e-control :ia. Crestron e-control ei näytetä verkkoselaimessa, joka ei tue Flash. Missä tahansa seuraavista tapauksista valintaikkuna ei tule näkyviin, mutta projektorin web-ohjauksen sisäänkirjautumisikkuna näkyy. - Verkkoasetukset - Muu asetus - Crestron e-control on "Poista käytöstä" ( 46) - Verkkoasetukset - Yleinen asetus - Crestron on "POIS" ( 43) - VERKKO-valikko - ULKOINEN HALLINTA - Crestron on "POIS" ( 35) Katso lisätietoja seuraavassa esitetystä projektorin konfigurointia ja valvontaa varten verkkoselaimen avulla. Varmista, että tietokone ja projektori on kytketty verkon kautta ja avaa verkkoselain. Syötä projektorin IP-osoite verkkoselaimen URL-laatikkoon seuraavan esimerkin mukaisesti ja paina Enter-näppäintä tai -painiketta. Esimerkki: Jos projektorin IP-osoitteeksi on asetettu : Näppäile selaimen osoitepalkkiin ja paina sitten Enter -näppäintä tai napsauta -painiketta. Jos oikea URL on syötetty ja projektori ja tietokone on liitetty asianmukaisesti samaan verkkoon, valintaikkuna tulee näkyviin. HUOM! Älä ohjaa projektoria projektorin ohjausvalikolla tai kaukosäätimellä ja Verkonhallinnan kautta samaan aikaan. Se saattaa aiheuttaa toiminnallisia virheitä projektorissa. Projektorin web-ohjauksen kieli on sama kuin projektorin OSD:n. Jos haluat muuttaa kielen, projektorin kuvaruutunäytön kieli on muutettava. ( KUVARUUTU-valikko Käyttöohje) 39

40 3. Verkonhallinta 3.1 Projektorin web-ohjaus Sisäänkirjautuminen Voit käyttää Projektorin web-ohjaus -toimintoa kirjautumalla sisään käyttäjänimelläsi ja salasanallasi. Alla on käyttäjänimen ja salasanan oletusasetukset. Käyttäjänimi Salasana Administrator <tyhjä> Sisäänkirjautumisikkuna Anna käyttäjäntunnus ja salasana, ja napsauta [OK]. Seuraava näyttö näkyy kun kirjautuminen onnistuu. Päävalikko Napsauta haluttua toimintoa tai konfigurointikohdetta päävalikossa. 40

41 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Verkkotiedot Näyttää projektorin sen hetkiset verkon kofigurointiasetukset. Kohta Yleiset tiedot Projektorin nimi Langattomat tiedot Langaton verkko Muoto DHCP IP-osoite Aliverkon peite Oletusyhdyskäytävä DNS-palvelimen osoite MAC-osoite SSID SSID-lähetys Koodaus Kanava Nopeus Langalliset tiedot DHCP IP-osoite Aliverkon peite Oletusyhdyskäytävä DNS-palvelimen osoite MAC-osoite Kuvaus Näyttää langattoman ja langallisen LAN-yhteyden yhteiset tiedot. Näyttää projektorin nimiasetukset. Näyttää langattoman LAN-yhteyden nykyiset asetukset. Näyttää langattoman verkon PÄÄLLE/POIS-tilan. Näyttää langattoman LAN-yhteyden tilan. Näyttää DHCP-asetuksen. Näyttää senhetkisen IP-osoitteen. Näyttää apuverkon maskin. Näyttää oletusportin. Näyttää DNS-palvelimen osoitteen. Näyttää MAC-osoitteen. Näyttää projektorissa käytetyn SSID:n. Näyttää projektorissa käytetyn SSID-lähetys:n. Näyttää tiedonsalausasetuksen. Näyttää langattomalle LAN-yhteydelle käytettävän kanavan. Näyttää nykyisen langattoman LAN:in lähetysnopeuden. Näyttää nykyisen langallisen LAN-yhteyden asetukset. Näyttää DHCP-asetuksen. Näyttää senhetkisen IP-osoitteen. Näyttää apuverkon maskin. Näyttää oletusportin. Näyttää DNS-palvelimen osoitteen. Näyttää MAC-osoitteen. 41

42 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Verkkoasetukset Näyttää ja konfiguroi verkkoasetukset. Kohta Yleiset asetukset Langaton verkko Projektorin nimi syslocation (SNMP) syscontact (SNMP) AMX D.D. (AMX Device Discovery) Kuvaus Konfiguroi langattoman ja langallisen LAN:in yhteiset asetukset. Vaihtaa langaton verkko-toiminnon PÄÄLLE/POIS. Konfiguroi projektorin nimen. Projektorin nimi voi olla korkeintaan 64 alfanumeerisen merkin pituinen. Vain aakkosia, numeroita ja seuraavia symboleja voi }~ ja välilyönti Oletusasetuksena on tietty projektorin nimi. Konfiguroi sijainnin, johon viitataan kun käytetään SNMP:tä. syslocation voi olla korkeintaan 255 alfanumeerisen merkin pituinen. Vain numeroita '0-9' ja aakkosia 'a-z, 'A-Z' voi käyttää. Konfiguroi yhteystiedot, joihin viitataan kun käytetään SNMP:tä. syscontact voi olla korkeintaan 255 alfanumeerisen merkin pituinen. Vain numeroita '0-9' ja aakkosia 'a-z, 'A-Z' voi käyttää. Määrittää AMX Device Discoveryn asetukset, joissa projektori tunnistetaan samaan verkkoon liitetyistä AMX-ohjaimista. Käy AMX:n verkkosivuilla AMX Device Discoveryn lisätietoja varten. URL: (jatkuu seuraavalla sivulla) 42

43 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Verkkoasetukset (jatkuu) Kohta Yleiset asetukset (jatkuu) Crestron Extron * Langaton kokoonpano Muoto Koodauslukko Kuvaus Konfiguroi langattoman ja langallisen LAN:in yhteiset asetukset. Konfiguroi Crestron-asetuksen, jotta tunnistettaisiin projektori samaan verkkoon yhdistetyn Crestronin ohjaimista. Saadaksesi lisätietoja Crestronista käy Crestronin verkkosivulla. URL: Konfiguroi Extron-asetuksen, jotta tunnistettaisiin projektori Extronin, joka on yhdistetty samaan verkkoon HDBaseT TM -portin välityksellä, ohjaimista. Saadaksesi lisätietoja Extronista käy Extronin verkkosivulla. URL: HUOM! Tämä kohde on käytössä vain, kun HDBaseT valitaan VALINNAT - PALVELU - OHJAUSPÄÄTE - LANGALLI VERKOSSA. ( VALINNAT-valikko Käyttöohje) Konfiguroi langattoman LAN:in asetukset. Valitse Yksinkertainen liitäntäpiste tai Infrastructure. HUOM! Kun MUOTO vaihdetaan, kestää 60 sekuntia siihen, kun langatonta LAN:a voidaan käyttää. Sillä aikaa projektorin toimintanopeus saattaa laskea ja VERKKOTIEDOT eivät ehkä näy oikein. Sallii tai estää seuraavien langattomaan yhteyteen liittyvien asetusten muutokset. Muoto SSID SSID-lähetys Koodaus Koodausavain (WEP-avain, WPA-salalause) Kun Koodauslukko on asetettu PÄÄLLE, näitä asetuksia ei voida vaihtaz projektorin valikon avulla. * Vain CP-WU5505/CP-WX5505/CP-X5555 (jatkuu seuraavalla sivulla) HUOM! Jos Koodauslukko on tilassa PÄÄLLE, langaton yhdistäminen suoritetaan vain, kun se voidaan tehdä vaihtamatta nykyisiä asetuksia. 43

44 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Verkkoasetukset (jatkuu) Kohta Kuvaus Langaton kokoonpano (jatkuu) Konfiguroi langattoman LAN:in asetukset. Yksinkertaisen liitäntäpisteen Konfiguroi Yksinkertainen liitäntäpiste-tilan. asetukset IP-määritykset Konfiguroi verkkoasetukset. IP-osoite Konfiguroi IP-osoite. Aliverkon peite Projektorin apuverkon maskiksi on määrätty SSID SSID-lähetys Koodaus WPA-salalause Kanava Syötä SSID. Annettavassa tiedossa voi olla korkeintaan 32 merkkiä. Vain aakkosia, numeroita ja seuraavia symboleja voi käyttää.!"#$%&'()*+,-./:;<=>?@[\]^_`{ }~ ja välilyönti SSID:n oletusasetus Yksinkertainen liitäntäpiste-tilassa on [SimpleAccessPoint]. Vaihda oletusasetus ennen käyttöä päällekkäisyyden välttämiseksi. Valitse SSID-lähetys. Aseta tämä toiminto POIS päältä, kun projektorin SSID:tä ei haluta näyttää tietokoneen langaton yhteys-listassa. Valitsee tiedon koodausmenetelmän. Anna WPA-salalauseen. Käytettävä määrä merkkejä on Vain aakkosia, numeroita ja seuraavia symboleja voi käyttää.!"#$%&'()*+,-./:;<=>?@[\]^_`{ }~ ja välilyönti Valitse väliltä 1-11 Yksinkertainen liitäntäpiste-muodossa käytettävä kanava. HUOM! Kanavat vaihtelevat maasta riippuen. Lisäksi maasta tai alueesta riippuen saatetaan vaatia sellaisen langattoman verkkokortin käyttöä, joka vastaa vastaavan maan tai alueen standardeja. (jatkuu seuraavalla sivulla) 44

45 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Verkkoasetukset (jatkuu) Kohta Kuvaus Langaton kokoonpano (jatkuu) Konfiguroi langattoman LAN:in asetukset. Infrastruktuuriasetukset Konfiguroi Infrastruktuuri-tilan. IP-määritykset Konfiguroi verkkoasetukset. DHCP PÄÄLLE Ottaa DHCP:n käyttöön. DHCP POIS Poistaa DHCP:n käytöstä. IP-osoite Konfiguroi IP-osoitteen, kun DHCP ei ole käytössä. Aliverkon peite Konfiguroi apuverkon maskin, kun DHCP ei ole käytössä. Oletusyhdyskäytävä DNS-palvelimen osoite SSID Koodaus WEP-avain WPA-salalause (jatkuu seuraavalla sivulla) Konfiguroi oletusportin, kun DHCP ei ole käytössä. Konfiguroi DNS-palvelimen osoitteen. Valitse SSID listasta. Jos haluat asettaa oman SSID:n, valitse [Oma], ja kirjoita sitten oma SSID alla olevia ohjeita seuraten. Annettavassa tiedossa voi olla korkeintaan 32 merkkiä. Vain aakkosia, numeroita ja seuraavia symboleja voi käyttää.!"#$%&'()*+,-./:;<=>?@[\]^_`{ }~ ja välilyönti Valitsee tiedon koodausmenetelmän. Syötä WEP-avain. Syötä WEP-avain joko ASCII- tai heksadesimaalimerkeillä. Avaimen pituus on määritetty seuraavasti WEP:in ja merkkiformaattien mukaan. Koodaus ASCII-merkit HEX-numerot WEP 64bit 5 merkit 10 merkit WEP 128bit 13 merkit 26 merkit Anna WPA-salalauseen. Käytettävä määrä merkkejä on Vain aakkosia, numeroita ja seuraavia symboleja voi käyttää.!"#$%&'()*+,-./:;<=>?@[\]^_`{ }~ ja välilyönti 45

46 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Verkkoasetukset (jatkuu) Kohta Kuvaus Langallinen kokoonpano Konfiguroi langallisen LAN:in asetukset. IP-määritykset Konfiguroi verkkoasetukset. DHCP PÄÄLLE Ottaa DHCP:n käyttöön. DHCP POIS Poistaa DHCP:n käytöstä. IP-osoite Konfiguroi IP-osoitteen, kun DHCP ei ole käytössä. Aliverkon peite Konfiguroi apuverkon maskin, kun DHCP ei ole käytössä. Oletusyhdyskäytävä DNS-palvelimen osoite Muut asetukset Crestron e-control Konfiguroi oletusportin, kun DHCP ei ole käytössä. Konfiguroi DNS-palvelimen osoitteen. Konfiguroi muut verkkoasetukset. Määritä, käytetäänkö Crestron e-control :ia. Jos valitset Ei käytössä, ei valintaikkuna vaan Projektorin web-ohjaus (Projektorin web-ohjauksen) sisäänkirjautumisikkuna tulee näkyviin ensin. Napsauta [Käytä] painiketta ja tallenna asetukset. HUOM! Uudet konfigurointiasetukset otetaan käyttöön silloin, kun verkkoliitäntä kytketään uudelleen. Kun konfigurointiasetuksia muutetaan, tulee verkkoliitäntä käynnistää uudelleen. Verkkoliitäntä voidaan käynnistää uudelleen kohdasta Verkon uudelleenkäynnistäminen päävalikossa. ( 67) Jos liität projektorin olemassa olevaan verkkoon, kysy neuvoa verkkohallinnasta ennen palvelimen osoitteen asetusta. WEP-avain, WPA-salalauseke ja SSID -asetukset eivät asetu, jos käytetään vääriä merkkejä. Projektori ei salli sekä langattoman että langallisen LAN-yhteyden yhdistämistä samaan verkkoon. Älä aseta samaa verkko-osoitetta langattomalle ja langalliselle LAN-yhteydelle. 46

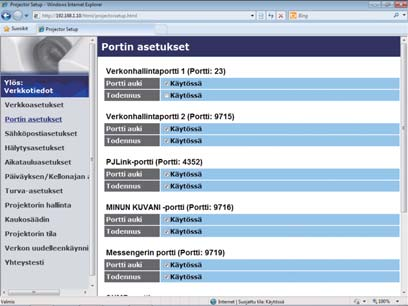

47 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Portin asetukset Näyttää ja konfiguroi viestintäportin asetukset. Kohta Verkonhallintaportti 1 (Portti: 23) Portti auki Todennus Verkonhallintaportti 2 (Portti:9715) Portti auki Todennus PJLink TM -portti (Portti:4352) Portti auki Todennus MINUN KUVANI -portti (Portti:9716) Portti auki Todennus Messengerin portti (Portti:9719) Portti auki Todennus Kuvaus Konfiguroi komentoportin 1 (Port:23). Napsauta [Käytössä] tarkistusruutua portin 23 käyttämiseksi. Napsauta [Käytössä] tarkistusruutua kun tälle portille tarvitaan todentamista. Konfiguroi komentoportin 2 (Port:9715). Napsauta [Käytössä] tarkistusruutua portin 9715 käyttämiseksi. Napsauta [Käytössä] tarkistusruutua kun tälle portille tarvitaan todentamista. Määrittää PJLink TM -portin (portti 4352). Tee rasti [Käytössä] ruutuun portin 4352 käyttämistä varten. Tee rasti [Käytössä] ruutuun, jos tälle portille halutaan oikeaksi todistaminen. Säätää Minun kuvani -portin (portti 9716). Tee rasti [Käytössä] ruutuun portin 9716 käyttämistä varten. Tee rasti [Käytössä] ruutuun, jos tälle portille halutaan oikeaksi todistaminen. Määrittää Viestit-portin (portti 9719). Tee rasti [Käytössä] ruutuun portin 9719 käyttämistä varten. Tee rasti [Käytössä] ruutuun, jos tälle portille halutaan oikeaksi todistaminen. (jatkuu seuraavalla sivulla) 47

48 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Portin asetukset (jatkuu) Kohta SNMP-portti Portti auki Trap-osoite Lataa MIB-tiedosto Verkkosillan portti Portin numero Kuvaus Konfiguroi mib tiedoston portin. Napsauta [Käytössä] tarkistusruutua kun haluat käyttää SNMP:tä. Konfiguroi SNMP Trap -kohteen IP-formaatissa. Osoitteeseen voi sisällyttää IP-osoitteen lisäksi myös hallinta-alueen nimen, jos oikea DNS-palvelin on asetettu kohdassa Verkkoasetukset. Isännän tai hallinta-alueen nimen enimmäispituus on 255 merkkiä. Lataa MIB-tiedoston projektorilta. Määrittää verkkosilta porttinumeron. Näppäile portin numero. Numeroja 41794, 9715, 9716, 9719, 9720, 5900, 5500, 4352 lukuun ottamatta mikä tahansa numero alueelta voidaan valita. Oletusasetus on Napsauta [Käytä] painiketta ja tallenna asetukset. HUOM! Uudet säätöasetukset tulevat voimaan, kun verkkoliitäntä käynnistetään uudelleen. Kun säätöasetuksia on muutettu, verkkoliitäntä on käynnistettävä uudelleen. Verkkoliitäntä voidaan käynnistää uudelleen kohdasta Verkon uudelleenkäynnistäminen päävalikossa. ( 67) 48

49 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Sähköpostiasetukset Näyttää ja konfiguroi sähköpostiosoitteen asetukset. Kohta Lähetä sähköpostiviesti Todennus SMTP-palvelin Palvelimen osoite Portin numero POP-palvelin Palvelimen osoite Portin numero Kuvaus Napsauta [Käytössä] tarkistusruutua sähköpostitoiminnon käyttämiseksi. Konfiguroi ehdot sähköpostin lähettämistä varten Hälytysasetukset -kohdassa. Valitsee todennusmenetelmän. Syötä käyttäjänimeksi SMTP-palvelimen tai POP-palvelimen käyttäjänimi. Syötä salasanaksi SMTP-palvelimen tai POP-palvelimen salasana. Annettavassa tiedossa voi olla korkeintaan 63 merkkiä. Vain aakkosia, numeroita ja seuraavia symboleja voi }~ ja välilyönti Konfiguroi SMTP-palvelimen. Konfiguroi SMTP-palvelimen osoitteen. Osoitteeseen voi sisällyttää IP-osoitteen lisäksi myös hallinta-alueen nimen, jos oikea DNS-palvelin on asetettu kohdassa Verkkoasetukset. Isännän tai hallinta-alueen nimen enimmäispituus on 255 merkkiä. Voidaan käyttää aakkosnumeerisia merkkejä, "-" tai ".". Konfiguroi portin numeron SMTP-palvelimelle. 25 on asetettu oletusasetukseksi. Konfiguroi POP-palvelimen. Konfiguroi POP-palvelimen osoitteen. Osoitteeseen voi sisällyttää IP-osoitteen lisäksi myös hallinta-alueen nimen, jos oikea DNS-palvelin on asetettu kohdassa Verkkoasetukset. Isännän tai hallinta-alueen nimen enimmäispituus on 255 merkkiä. Voidaan käyttää aakkosnumeerisia merkkejä, "-" tai ".". Konfiguroi portin numeron POP-palvelimelle. 110 on asetettu oletusasetukseksi. (jatkuu seuraavalla sivulla) 49

50 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Sähköpostiasetukset (jatkuu) Kohta Lähettäjän sähköpostiosoite Vastaanottajan sähköpostiosoite Lähetä testiviesti Kuvaus Konfiguroi lähettäjän sähköpostiosoitteen. Lähettäjän sähköpostiosoitteen enimmäispituus on 255 alfanumeerista merkkiä. Konfiguroi korkeintaan viiden vastaanottajan sähköpostiosoitteet. Voit myös yksilöidä [vastaanottaja] tai [kopio] jokaiselle osoitteelle. Vastaanottajan sähköpostiosoitteen enimmäispituus on 255 alfanumeerista merkkiä. Lähettää testisähköpostin asetettuun osoitteeseen. Napsauta [Käytä] painiketta ja tallenna asetukset. Sähköpostiasetukset alustetaan, kun [Palauta]-painiketta klikataan. HUOM! Voit varmistaa, toimivatko sähköpostiasetukset kunnolla käyttämällä [Lähetä testiviesti] -painiketta. Ota käyttöön Lähetä sähköposti -asetukset ennenkuin napsautat [Lähetä testiviesti]. Jos liität projektorin olemassa olevaan verkkoon, kysy neuvoa verkkohallinnasta ennen palvelimen osoitteen asetusta. 50

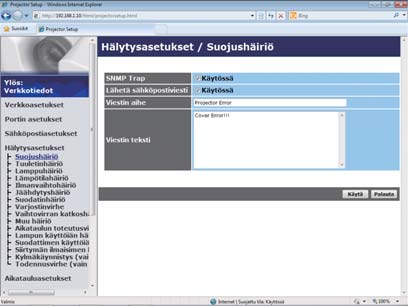

51 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Hälytysasetukset Näyttää ja konfiguroi vika- ja varoitushälytysten asetuksia. Ilmoitukset kuten sähköposti ja SNMP-loukku voidaan asettaa koskien seuraavia virheitä/varoituksia. Suojushäiriö Tuuletinhäiriö Lamppuhäiriö Lämpötilahäiriö Ilmanvaihtohäiriö Jäähdytyshäiriö Suodatinhäiriö Varjostinvirhe Vaihtovirran katkoshäiriö Muu häiriö Aikataulun toteutusvirhe Lampun käyttöiän hälytys Suodattimen käyttöiän hälytys Siirtymän ilmaisimen hälytys Kylmäkäynnistys Todennusvirhe Katso kappaletta 8-1 saadaksesi lisätietoja yllä olevista virheistä/varoituksista

52 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Hälytysasetukset (jatkuu) Hälytyskohteet on esitetty alla. Kohta Hälytyksen kellonaika SNMP Trap Lähetä sähköpostiviesti Viestin teksti Viestin teksti Kuvaus Konfiguroi hälytysajan. (Vain Lampun käyttöiän hälytys ja Suodattimen käyttöiän hälytys). Napsauta [Käytössä] tarkistusruutua ja ota käyttöön SNMP Trap -hälytykset. Napsauta [Käytössä] tarkistusruutua ja ota käyttöön sähköpostihälytykset. (Lukuunottamatta Kylmäkäynnistys ja Todennusvirhe.) Konfiguroi lähetettävän sähköpostin asiarivin. Asiarivi voi olla korkeintaan 100 alfanumeerisen merkin pituinen. Minkä tahansa muiden merkkien käyttö saattaa lyhentää asiarivin pituutta. (Lukuunottamatta Kylmäkäynnistys ja Todennusvirhe.) Konfiguroi lähetettävän sähköpostin tekstin. Tekstin pituus on enintään aakkosnumeerista merkkiä. Minkä tahansa muiden merkkien käyttö saattaa lyhentää tekstin pituutta. (Lukuunottamatta Kylmäkäynnistys ja Todennusvirhe.) Napsauta [Käytä] painiketta ja tallenna asetukset. Asetukset alustetaan, kun [Palauta]-painiketta klikataan. 52

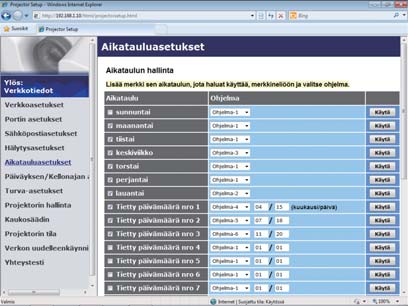

53 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Aikatauluasetukset Näyttää ja konfiguroi aikatauluasetukset. HUOM! Varmista, että päiväys ja kellonaika on säädetty ennen ohjelmoitujen tapahtumien ottamista käyttöön. ( 57) Katso kohtaa 8.3 Tapahtuma-aikataulu saadaksesi lisätietoja aikatauluasetuksista. ( 95) 1) Aikataulun hallinta Kohta sunnuntai maanantai tiistai keskiviikko torstai perjantai lauantai Tietty päivämäärä nro 1 Tietty päivämäärä nro 2 Tietty päivämäärä nro 3 Tietty päivämäärä nro 4 Tietty päivämäärä nro 5 Tietty päivämäärä nro 6 Tietty päivämäärä nro 7 Tietty päivämäärä nro 8 Tietty päivämäärä nro 9 Tietty päivämäärä nro 10 Kuvaus Viikon jokaisena päivänä suoritettavat aikatauluasetukset. Määrättynä päivänä suoritettavat aikatauluasetukset. Korkeintaan 10 päivää voidaan määrittää. 53

54 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Aikatauluasetukset (jatkuu) Aikataulu Ohjelma Kohta Päivämäärä (kuukausi/ päivä) Kuvaus Valitse aikataulun valintaruutu sen suorittamiseksi. Valitse ohjelma. Kuhunkin ohjelmaan rekisteröidyn tapahtuman yksityiskohdat voidaan varmistaa näyttöruudun alaosassa näytettävästä ohjelmalistasta. Syötä päiväys (kuukausi/päivä), kun aikataulu suoritetaan määrätylle päiväykselle Napsauta [Käytä] painiketta ja tallenna asetukset. Klikkaa [Päivitä]-painiketta päivittääksesi näyttöruudun viimeisimpään tilaan. Klikkaa [Ohjelman muokkaus]-painiketta näyttääksesi valitun ohjelman ohjelman muokkaus-toiminnon. Klikkaa [Kopiointi kohteeseen]-painiketta kopioidaksesi ohjelman sisällön, josta kopoit (luettelo vasemmalla), ohjelmaan, johon kopioit (luettelo oikealla). Samaa ohjelmanumeroa ei voida valita sekä ohjelmalle, josta kopioidaan, ja ohjelmalle, johon kopioidaan. 54

55 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Aikatauluasetukset (jatkuu) 2) Ohjelman muokkaus Nykyiset tapahtuma-asetukset näytetään listassa. Lisää toimintoja ja tapahtumia säätämällä seuraavat kohdat. HUOM! Aikataulun 16 ohjelman maksimimäärä voidaan asettaa. 20 tapahtuman maksimimäärä voidaan rekisteröidä 1 ohjelmaan. Kohta Kuvaus Kellonaika Konfiguroi ajan tapahtumien toteuttamiselle. Tapahtuma [Parametri] Konfiguroi toteutettavat tapahtumat. Virta VALMIUSTILA Konfiguroi parametrit virranhallintaan. PÄÄLLE Lähde COMPUTER IN HDMI 1 / MHL HDMI 2 Konfiguroi parametrit sisääntulon vaihtamiseen. HDBaseT * VIDEO LAN Minun kuvani NÄYTTÖ POIS NÄYTTÖ-1 Konfiguroi parametrit Minun kuvani -tietojen näytölle. NÄYTTÖ-2 NÄYTTÖ-3 NÄYTTÖ-4 * Vain CP-WU5505/CP-WX5505/CP-X

56 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Aikatauluasetukset (jatkuu) Kohta Messenger TEKSTI POIS TEKSTI-1 TEKSTI-2 TEKSTI-3 TEKSTI-4 TEKSTI-5 TEKSTI-6 TEKSTI-7 TEKSTI-8 TEKSTI-9 TEKSTI-10 TEKSTI-11 TEKSTI-12 Eco-tila NORMAALI ECO Tyhjä POIS PÄÄLLE Kuvaus Konfiguroi parametrit Viestit-tietojen näytölle. Konfiguroi parametrit eco-tilaan vaihtamista varten. Konfiguroi parametrit tyhjä näyttö päälle/pois-hallintaa varten. Napsauta [Rekisteröi] -painiketta ja lisää uusia tapahtumia ohjelmaan. Napsauta [Poista] -painiketta ja poista tapahtumia ohjelmasta. Klikkaa [Poista kaikki]-painiketta tyhjentääksesi kaikki tällä hetkellä valittuun ohjelmaan rekisteröidyt tapahtumat. Klikkaa [Takaisin]-painiketta palataksesi takaisin aikataulun hallintanäyttöön. 56

57 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Päiväyksen/Kellonajan asetukset Näyttää ja konfiguroi päivämäärä- ja aikaasetukset. Kohta Nykyinen päivämäärä Nykyinen kellonaika Kesäaika Alkaa Kuukausi Viikko Päivä Aika Päättyy Kuukausi Viikko Päivä Aika Kuvaus Konfiguroi nykyisen päiväyksen vuosi/kuukausi/päivä -formaatissa. Konfiguroi nykyisen kellonajan tunnit:minuutit:sekunnit -formaatissa. Napsauta [PÄÄLLE] tarkistusruutua ja ota käyttöön päivänvalonaikainen säästöaika ja aseta seuraavat kohdat. Konfiguroi päiväyksen ja kellonajan päivänvalonaikaisen säästöajan aloittamiselle. Konfiguroi kuukauden päivänvalonaikaisen säästöajan aloittamiselle (1~12). Konfiguroi viikon kuukaudesta päivänvalonaikaisen säästöajan aloittamiselle (Ensimmäinen, 2, 3, 4, Viimeinen). Konfiguroi viikonpäivän päivänvalonaikaisen säästöajan aloittamiselle (Su, Ma, Ti, Ke, To, Pe, La). tunnit Konfiguroi tunnin päivänvalonaikaisen säästöajan aloittamiselle (0~23). minuutit Konfiguroi minuutin päivänvalonaikaisen säästöajan aloittamiselle (0~59). tunnit minuutit (jatkuu seuraavalla sivulla) Konfiguroi päiväyksen ja kellonajan päivänvalonaikaisen säästöajan lopettamiselle. Konfiguroi kuukauden päivänvalonaikaisen säästöajan lopettamiselle (1~12). Konfiguroi viikon kuukaudesta päivänvalonaikaisen säästöajan lopettamiselle (Ensimmäinen, 2, 3, 4, Viimeinen). Konfiguroi viikonpäivän päivänvalonaikaisen säästöajan lopettamiselle (Su, Ma, Ti, Ke, To, Pe, La). Konfiguroi tunnin päivänvalonaikaisen säästöajan lopettamiselle (0~23). Konfiguroi minuutin päivänvalonaikaisen säästöajan lopettamiselle (0~59). 57

58 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Päiväyksen/Kellonajan asetukset (jatkuu) Aikaero SNTP Kohta SNTP-palvelimen osoite Aikaväli Kuvaus Konfiguroi aikaero. Säädä sama aikaero, jonka olet säätänyt tietokoneeseen. Jos et ole varma, kysy neuvoa ITjärjestelmänvalvojalta. Konfiguroi SNTP-palvelimen osoitteen IP-formaatissa. Osoitteeseen voi sisällyttää IP-osoitteen lisäksi myös hallinta-alueen nimen, jos oikea DNS-palvelin on asetettu kohdassa Verkkoasetukset. Isännän tai hallinta-alueen nimen enimmäispituus on 255 merkkiä. Konfiguroi aikavälin, jonka puitteissa Päiväys- ja Kellonaika -tiedot tulee hakea SNTP-palvelimesta (tunti:minuutti). Napsauta [Käytä] painiketta ja tallenna asetukset. HUOM! Uudet säätöasetukset tulevat voimaan, kun verkkoliitäntä käynnistetään uudelleen. Kun säätöasetuksia on muutettu, verkkoliitäntä on käynnistettävä uudelleen. Verkkoliitäntä voidaan käynnistää uudelleen kohdasta Verkon uudelleenkäynnistäminen päävalikossa. ( 67) Jos liität projektorin olemassa olevaan verkkoon, kysy neuvoa verkkohallinnasta ennen palvelimen osoitteen asetusta. Kun sammutat projektorin SÄÄSTÖ-tilassa ( SÄÄTÖ-valikko Käyttöohje) tai kytket virran pois, nykyiset päivämäärä- ja aika-asetukset nollautuvat. SNTP-painikkeen ottamiseksi käyttöön tulee aikaeron olla asetettu. Projektori hakee Päiväys- ja Kellonaika -tiedot aikapalvelimesta ja ohittaa aika-asetukset, kun SNTP otetaan käyttöön. Sisäinen paristo täytyy vaihtaa, kun aika on pois päältä pian päiväyksen ja ajan asettamisen jälkeen. 58

59 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Turva-asetukset Näyttää ja konfiguroi salasanat ja muut turvaasetukset. Kohta Käyttäjätili Käyttäjänimi Salasana Anna salasana uudestaan Verkonhallinta Todentamisen salasana Anna todentamisen salasana uudestaan Verkkoesitys Todentamisen salasana Anna todentamisen salasana uudestaan Kuvaus Määrittää käyttäjänimen ja salasanan. Määrittää käyttäjänimen. Teksti voi olla korkeintaan 32 alfanumeerisen merkin pituinen. Määrittää salasanan. Teksti voi olla korkeintaan 255 alfanumeerisen merkin pituinen. Anna ylläoleva salasana uudelleen tarkistusta varten. Konfiguroi Todentamisen salasanan porteille Verkonhallintaportti 1 (Portti: 23), Verkonhallintaportti 2 (Portti:9715), PJLink -portti (Portti:4352), MINUN KUVANI -portti (Portti:9716) ja Messengerin portti (Portti:9719). ( 47) Konfiguroi Todentamisen salasanan. Teksti voi olla korkeintaan 32 alfanumeerisen merkin pituinen. Anna ylläoleva salasana uudelleen tarkistusta varten. Verkkoesityksessä käytettävän Todentamisen salasanan asetus. Todentamistoiminto on pois käytöstä, kun Todentamisen salasanaa ei ole asetettu. Konfiguroi Todentamisen salasanan. Teksti voi olla korkeintaan 15 alfanumeerisen merkin pituinen. Anna ylläoleva salasana uudelleen tarkistusta varten. 59

60 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Turva-asetukset (jatkuu) SNMP Kohta Yhteisön nimi Kuvaus Konfiguroi yhteisön nimen, jos SNMP on käytössä. Konfiguroi yhteisön nimen. Teksti voi olla korkeintaan 64 alfanumeerisen merkin pituinen. Napsauta [Käytä] painiketta ja tallenna asetukset. HUOM! Uudet säätöasetukset tulevat voimaan, kun verkkoliitäntä käynnistetään uudelleen. Kun säätöasetuksia on muutettu, verkkoliitäntä on käynnistettävä uudelleen. Verkkoliitäntä voidaan käynnistää uudelleen kohdasta Verkon uudelleenkäynnistäminen päävalikossa. ( 67) Vain numeroita '0-9' ja aakkosia 'a-z, 'A-Z' voi käyttää. 60

61 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Projektorin hallinta Projektorin toimintoja voidaan suorittaa näytössä olevien kohteiden avulla. Kohderyhmät näytetään päävalikossa. Suurimmassa osassa kohdista on myös alavalikko. Katso lisätietoja alla olevasta taulukkosta. HUOM! Asetuksen arvo ei mahdollisesti vastaa nykyistä arvoa, jos käyttäjä muuttaa arvon manuaalisesti. Siinä tapauksessa päivitä sivu napsauttamalla [Päivitä]-painiketta. PÄÄVALIKKO (jatkuu seuraavalla sivulla) Kohta VIRTA LÄHDE TYHJÄ PÄÄLLE/POIS MYKISTYS PYSÄYTYS SUURENNUS SUURENNA KOHTAA P SUURENNA KOHTAA V MALLINE VARJOSTIN [PÄÄLLE]: suljettu / [POIS]: avattu 61

62 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Projektorin hallinta (jatkuu) Kohta PÄÄVALIKKO (jatkuu) KUVA NÄYTTÖ LIITÄNNÄT IKKUNA KONFIGURAATIO - POIS / K ja K / Kuva kuvassa Klikkaa [Käytä]-painiketta suorittaaksesi toimenpiteen sen jälkeen, kun olet valinnut näyttötilan (POIS/K ja K/ Kuva kuvassa) pudotusvalikosta. Klikkaa [Muokkaa]-painiketta näyttääksesi lisäasetusnäytön ollessasi K ja K- tai Kuva kuvassa-näyttötilassa. MINUN KUVANI MINUN KUVANI POISTO KUVAMUOTO GAMMA KUVANLAATU VÄRI LÄMP. ACCENTUALIZER HDCR KIRKKAUS KONTRASTI VÄRI VÄRISAVY TERÄVYYS AKT. IIRIS OMA MUISTI KUVASUHDE Valittua parametria ei voida asettaa tulosignaalista riippuen. YLI PYYH VERT.SIJ. HOR.SIJ. H VAIHE HOR. KOKO AUTOMAATTINEN SÄÄTÖ ETENEVÄ VIDEO NR VÄRIAVARUUS VIDEOFORM. DIGITAALIFORMAATTI DIGITAALIALUE COMPUTER-TULO KUVALUKKO MHL VAL.TIL VIR (jatkuu seuraavalla sivulla) 62

63 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Projektorin hallinta (jatkuu) ASETUS KEYSTONE TÄYSI SOPIVUUS VÄÄRISTYS REUNASEKOITUS LAMPPU & SUODATIN KUVANOPTIMOIJA KUVAN ASEMA ASENNUS VALMIUSTILA Kohta KEYSTONE PYSTY KEYSTONE VAAKA ASETUS - Kulman asento/linjavääristymä TILA TILA SEKOITUSTASO SEKOITUSALUE RAJAUS HIMMENNYSTASO VALKOTASAPAINON VAHVISTUS VALKOTASAPAINON SIIRTYMÄ ECO-TILA SUOD.VIESTI AUDIO HUOM! Verkkotoiminto ei ole käytettävissä, kun VALMIUSTILA on asetettu tilaan SÄÄSTÖ ja projektori on valmiustilassa. Yhdistä projektori verkkoon VALMIUSTILAN tilaan NORMAALIasettamisen jälkeen. OSD-VIESTI HDMI-LÄHTÖ VALMIUSTILA LÄHTÖ ÄÄNI SPEAKER ÄÄNILÄHDE (jatkuu seuraavalla sivulla) 63

64 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Projektorin hallinta (jatkuu) Kohta KIELI Klikkaa [Käytä]-painiketta vaihtaaksesi verkkonäytön kielen projektorissa valitun kielen asetuksen mukaisesti. VALIKKO AS. PYSTY VALIKKO AS. VAAKA TYHJÄ KUVARUUTU AUTO TYHJÄ ALOITUS Oma Kuva Lock MALLINE C.C. - NÄYTÄ C.C. - MUOTO C.C. - KANAVA LÄHTEEN OHITUS AUTOM.HAKU SUOR. PÄÄLLE AUTO POIS SULJINAIKA VALINNAT OMA PAINIKE-1 / 2 / 3 / 4 KAUKOVASTAANOTIN * KAUKOTAAJUUS ETÄTUNNUS HDMI-LÄHDÖN RESOL. Lopeta esitystila PALVELU Poistuu pakollisesti Esittäjätilasta. Katso kappaletta 4 saadaksesi lisätietoja esittäjätilasta. 78 * Vain CP-WU5505/CP-WX5505/CP-X

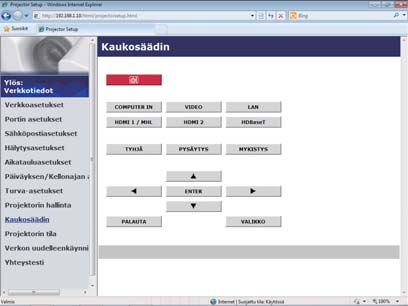

65 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Kaukosäädin Niputetun etähallinnan toiminnot valitaan Verkon etähallinta -näytöstä. Älä ohjaa projektoria projektorin kaukosäätimellä ja verkon etähallinnan kautta yhtäaikaisesti. Se saattaisi aiheuttaa toimintahäiriöitä projektorissa. (VALMIUSTILA/PÄÄLLE) COMPUTER IN HDMI 1 / MHL HDMI 2 HDBaseT (Vain CP-WU5505/CP-WX5505/CP-X5555) VIDEO LAN TYHJÄ MYKISTYS PYSÄYTYS / / / ENTER VALIKKO PALAUTA HUOM! Yksi toiminto voidaan suorittaa vain yhdellä klikkauksella. Painiketta tulisi painaa toistuvasti jatkuvaa toimintaa varten. Kun klikkaat painiketta toistuvasti, joitakin käskyjä ei ehkä lähetetä oikein. Klikkaa jaksoittain. Kun -painiketta painetaan, viesti-ikkuna ilmestyy näkyviin toimenpiteen vahvistamiseksi. Jos haluat ohjata tehoa, paina [OK], muussa tapauksessa paina [Peruuta]. 65

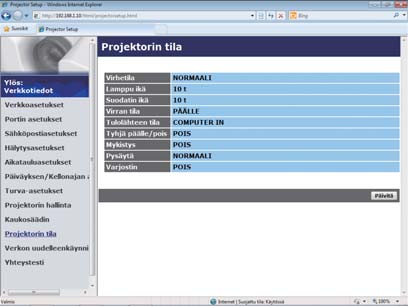

66 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Projektorin tila Näyttää projektorin vallitsevat asetukset ja tilan. Kohta Virhetila Lamppu ikä Suodatin ikä Virran tila Tulolähteen tila Tyhjä päälle/pois Mykistys Pysäytä Varjostin Kuvaus Näyttää virhestatuksen. Näyttää lampun käyttöajan. Näyttää suodattimen käyttöajan. Näyttää virtastatuksen. Näyttää sisääntulosignaalin lähteen. Näyttää Tyhjä näyttö päällä/pois päältä -statuksen. Näyttää Vaimennus päällä/pois päältä -statuksen. Näyttää Pysäytys-statuksen. Näyttää Varjostin tilan. 66

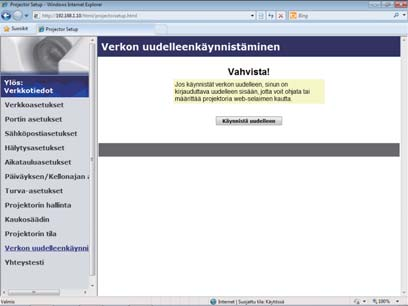

67 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Verkon uudelleenkäynnistäminen Käynnistää uudelleen projektorin verkkoliitännän. Kohta Käynnistä uudelleen Kuvaus Käynnistää uudelleen projektorin verkkoliitännän uusien konfigurointiasetuksien käynnistämiseksi. HUOM! Uudelleenkäynnistämistä varten sinun tulee kirjautua sisään uudelleen ja näin voit hallita tai konfiguroida projektoria verkkoselaimen avulla. Odota vähintään 30 sekuntia sen jälkeen, kun olet napsauttanut [Käynnistä uudelleen]-painiketta uudelleen sisäänkirjautumista varten. 67

68 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Yhteystesti Tarkastaa, yhdistääkö verkko DNS-palvelimeen tai SNTP-palvelimeen jne. Kohta Kohteen IP-osoite Näytä esimerkki onnistuneesta yhteydestä : Kuvaus Klikkaa [Suorita]-painiketta testataksesi yhteyden yhdistettävän IP-osoitteen syöttämisen jälkeen. Näytä esimerkki epäonnistuneesta yhteydestä : HUOM! Varmista kohteena olevan IP-osoitteen tiedot verkonvalvojan avulla. Yhteystesti saattaa päätyä virheeseen, vaikka yhteys on muodostettu oikein, kun yhteyden tarkastamista varten käytettävät pakkaukset on hylätty ennen kohteeseen saapumista palomuurin tai pakkaussuodattimen asetuksissa jne. Yhteystestin tulos näytetään vain englanniksi. 68

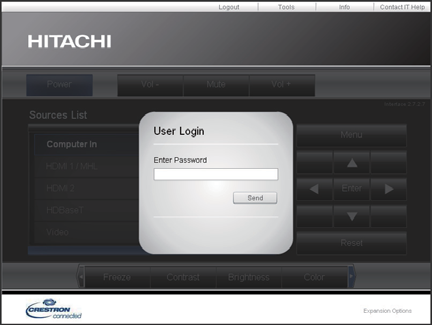

69 3. Verkonhallinta 3.2 Crestron e-control Sarkain Yllä näkyvä Main-ikkuna tulee näkyviin aluksi. Jos olet valinnut käytettäväksi User Passwordn Tools-ikkunassa ( 73), oikealla näkyvä salasanaa pyytävä ikkuna tulee näkyviin. Mitään toimintoja ei voida käyttää ennen kuin salasana on syötetty. Kun olet syöttänyt esimääritetyn salasanan, valintaikkuna häviää ja Main-ikkuna tulee näkyviin. Kuten näet alla, voit avata ikkunan napsauttamalla ulkonema ikkunan yläreunasta. User Password -valintaikkuna Sarkain Logout Tools Info Contact IT Help Kuvaus Kirjautuu ulos e-control :ista. Tämä ulkonema tulee näkyviin vain, kun Tools-ikkuna:n User Password on käytössä. Avaa Tools-ikkunan ( 73). Avaa Infoikkunan ( 75). Avaa Help Desk -ikkunan ( 76). 69

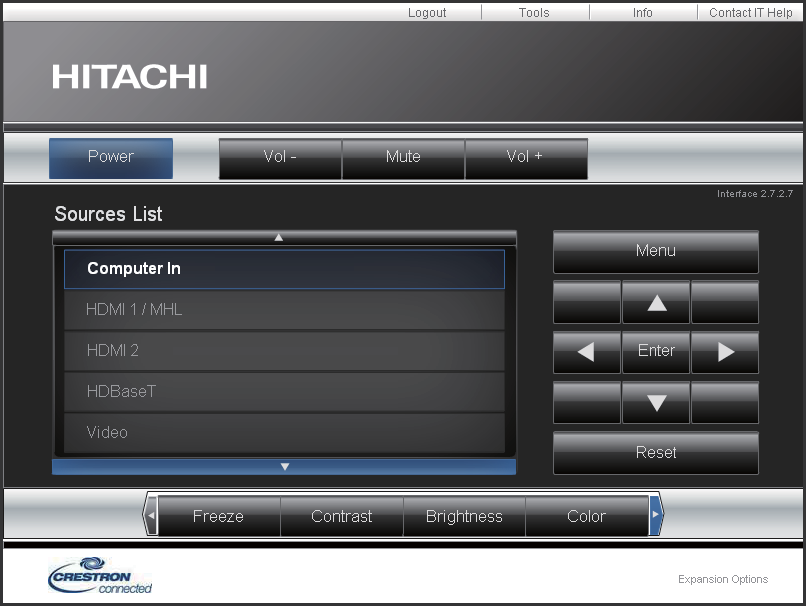

70 3. Verkonhallinta 3.2 Crestron e-control (jatkuu) HUOM! Missä tahansa seuraavista tapauksista Crestron e-controlia ei voida käyttää projektorin ohjaamiseen. - Verkkoasetukset - Muu asetus - Crestron e-control on "Poista käytöstä" ( 46) - Verkkoasetukset - Yleinen asetus - Crestron on "POIS" ( 43) - VERKKO-valikko - ULKOINEN HALLINTA - Crestron on "POIS" ( 35) Aseta Crestron tilaan päälle ja ota käyttöön Crestron e-control. Sen jälkeen sulje verkkoselain. Käynnistä verkkoselain uudelleen ja syötä projektorin IP-osoite. Vain englannin kieli on tuettu Crestron e-control :issa. Jos yhteys katkaistaan, esiin tulee Loading -näyttö. Tarkista projektorin ja tietokoneen välinen yhteys ja palaa sitten tälle verkkosivulle tai päivitä se. Hallintaa kohteesta Crestron e-control tuetaan vain langallisen LANin kautta. 70

71 3. Verkonhallinta 3.2 Crestron e-control (jatkuu) Main-ikkuna Voit käyttää projektorin peruspainikkeita tällä ruudulla. HUOM! käyttää. Jos projektori on valmiustilassa, vain [Power]-painiketta voidaan 1 Napsauta painiketta ja toimi seuraavasti. Painike Power Vol -/ Vol + Mute Kuvaus Käynnistää/katkaisee virran. Säätää ääniasetukset. Kääntää vaimentimen päälle/pois päältä. 2 Sources List Voit napsauttaa painiketta vaihtaaksesi sisääntulokanavaa. Kursori liikkuu valittuna olevan tuloportin mukaan. Painike Kuvaus Computer in Portti asentoon COMPUTER IN. HDMI 1 / MHL Portti asentoon HDMI 1/ MHL. HDMI 2 Portti asentoon HDMI 2. HDBaseT * Portti asentoon HDBaseT. Video Portti asentoon VIDEO. LAN Portti asentoon LAN. * Vain CP-WU5505/CP-WX5505/CP-X

72 3. Verkonhallinta 3.2 Crestron e-control - Main-ikkuna (jatkuu) 3 Napsauta painiketta ja toimi seuraavasti. Näet piilotetut painikkeet napsauttamalla / -kuvakkeita vasemmalla ja oikealla puolella. Painike Freeze Contrast Brightness Color Sharpness Magnify Auto Blank Kuvaus Kääntää Kuvan pysäytyksen päälle/pois päältä. Säätää kontrastiasetukset. Säätää kirkkausasetukset. Säätää väriasetukset. Säätää terävyysasetukset. Säätää suurennusasetusta [+] / [-]-painikkeilla. Käytä [ ] [ ] [ ] [ ] -painikkeita siirtyäksesi alueelle, jonka haluat suurentaa. Suorittaa automaattisen säädön. Vaihtaa Tyhjän näytön päälle/pois päältä. 4 Napsauta painiketta ja käytä samalla tavalla kuin kaukosäädintä. Menu Enter Reset Painike Kuvaus Sama toiminto kuin MENU-painikkeella. Sama toiminto kuin ENTER-painikkeella. Sama toiminto kuin RESET-painikkeella. Sama toiminto kuin -painikkeella. Sama toiminto kuin -painikkeella. Sama toiminto kuin -painikkeella. Sama toiminto kuin -painikkeella. 72

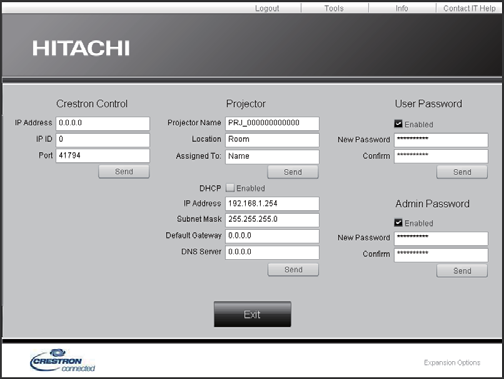

73 3. Verkonhallinta 3.2 Crestron e-control (jatkuu) Tools-ikkuna Konfiguroi projektorin ja Crestron -hallintajärjestelmän väliset asetukset. Napsauta [Exit]-painiketta palataksesi Main-ikkunaan. HUOM! Jos käytetään DBCS-merkkejä, syötettävää tekstiä tai numeroita ei voida asettaa oikein. Mitään tämän ikkunan kohtia ei voi jättää tyhjäksi. 1 Crestron Control Konfiguroi Crestron -hallintajärjestelmän laitteiden asetukset. Kohta IP Address IP ID Port Kuvaus Konfiguroi hallintajärjestelmän IP-osoitteen. Konfiguroi hallintajärjestelmän IP-tunnuksen. Määrittää hallintajärjestelmän käyttämän yhteyden porttinumeron. Napsauta [Send]-painiketta käyttääksesi asetuksia. 2 Projector Konfiguroi projektorin verkkoasetukset. Kohta Projector Name Location Assigned To: Kuvaus Konfiguroi projektorin nimen. Projektorin nimi voi olla korkeintaan 64 alfanumeerisen merkin pituinen. Konfiguroi projektorin sijaintinimen. Voit määrittää Locationnimen enintään 32 kirjaimesta ja numerosta. Konfiguroi projektorin käyttäjätunnuksen. Voit määrittää käyttäjätunnuksen enintään 32 kirjaimesta ja numerosta. Käytettävät symbolit ovat välilyönti ja seuraavat;!"#$%&'()*+,-./:;<=>?@[\]^_`{ }~ Napsauta [Send]-painiketta käyttääksesi asetuksia. 73

74 3. Verkonhallinta 3.2 Crestron e-control - Tools-ikkuna (jatkuu) 2 Projector (jatkuu) Konfiguroi projektorin verkkoasetukset. Kohta DHCP IP Address Subnet Mask Default Gateway DNS Server Kuvaus Ottaa DHCP:n käyttöön. Konfiguroi IP-osoitteen, kun DHCP ei ole käytössä. Konfiguroi apuverkon maskin, kun DHCP ei ole käytössä. Konfiguroi oletusportin, kun DHCP ei ole käytössä. Konfiguroi DNS-palvelimen osoitteen, kun DHCP ei ole käytössä. Napsauta [Send]-painiketta käyttääksesi asetuksia. 3 User Password Konfiguroi User Passwordn. Valitse valintaruutu, jotta saat kehotuksen syöttää User Passwordn ennen e-control :in käynnistämistä. Kohta New Password Confirm Kuvaus Määrittää salasanan. Voit määrittää salasanan enintään 26 kirjaimesta ja numerosta. Käytettävät symbolit ovat välilyönti ja seuraavat;!"#$%&'()*+,-./:;<=>?@[\]^_`{ }~ Anna ylläoleva salasana uudelleen tarkistusta varten. Jos salasana on väärin, näkyviin tulee virheviesti. Napsauta [Send]-painiketta käyttääksesi asetuksia. 4 Admin Password Konfiguroi Admin Passwordn. Valitse valintaruutu, jotta saat kehotuksen syöttää Admin Passwordn ennen Tools-ikkunan käynnistämistä. Kohta New Password Confirm Kuvaus Määrittää salasanan. Voit määrittää salasanan enintään 26 kirjaimesta ja numerosta. Käytettävät symbolit ovat välilyönti ja seuraavat;!"#$%&'()*+,-./:;<=>?@[\]^_`{ }~ Anna ylläoleva salasana uudelleen tarkistusta varten. Jos salasana on väärin, näkyviin tulee virheviesti. Napsauta [Send]-painiketta käyttääksesi asetuksia. 74

75 3. Verkonhallinta 3.2 Crestron e-control (jatkuu) Infoikkuna 1 2 Näyttää projektorin vallitsevat asetukset ja tilan. Napsauta [Exit]-painiketta palataksesi Main-ikkunaan. 1 Projector Information Kohta Projector Name Location MAC Address Resolution Lamp Hours Assigned To: Kuvaus Näyttää projektorin nimiasetukset. Näyttää projektorin sijaintinimen. Näyttää projektorin langallisen LAN:in MAC-osoitteen. Näyttää projektorin valitun tulosignaalin resoluution ja vertikaalisen taajuuden. Näyttää lampun käyttöajan. Näyttää projektorin käyttäjätunnuksen. 2 Projector Status Kohta Power Status Input Source Picture Mode Installation Eco Mode Error Status Kuvaus Näyttää virtastatuksen. Näyttää sisääntulosignaalin lähteen. Näyttää kuvatilan asetukset. Näyttää asennusasetukset. Näyttää eco-tilan asetukset. Näyttää virhestatuksen. HUOM! Projector Name, Location ja Assigned To: -käyttäjätunnus saattavat näkyä lyhennettyinä, jos ne ovat liian pitkiä. 75

76 3. Verkonhallinta 3.2 Crestron e-control (jatkuu) Help Desk -ikkuna Lähettää/vastaanottaa viestit Crestron RoomView Expressin ja Fusion RV :n järjestelmänvalvojille/järjestelmänvalvojilta. Send Painike Lähettää viestin. Tarkistaa vastaanotetun viestin. Kuvaus 76

77 3. Verkonhallinta 3.2 Crestron e-control (jatkuu) Hätätilannehälytys Kun Crestron RoomView Expressin ja Fusion RV :n järjestelmänvalvoja lähettää hälytysviestin, se näkyy ruudulla. Syötä viesti hälytysviestin alla olevaan ruutuun ja napsauta [Send]-painiketta. HUOM! Lisätietoja hätätilannehälytyksestä on Crestron RoomView Expressin tai Fusion RV :n käyttöoppaassa. Crestron RoomView :n ja Fusion RV :n hälytysviesti näkyy projektorin näytöllä reaaliaikaista Messenger-pikaviestiä vastaavasti ( 83). Jos toinen pikaviesti näkyy näytöllä, hälytysviesti ylikirjoittaa sen. Jos toisen pikaviestin prioriteetti on asetettu korkeaksi, hälytysviesti ei näy projektorin näytöllä. Katso lisätietoja Messenger-sovelluksen käyttöoppaasta. 77

78 4. Verkkoesitys 4. Verkkoesitys 4.1 Yleiskuvaus Projektori voi näyttää tai toistaa tietokoneen näytöllä olevia kuvia ja äänidataa verkon kautta lähetettynä. Esitysten tekeminen ja kokousten pitäminen tapahtuu sujuvasti tämän verkkoesitysominaisuuden avulla. Verkkoesityksen käyttöön tarvitaan erityinen sovellus, LiveViewer. Se voidaan asentaa mukana toimitetulta ohjelma-cd:ltä. Katso lisätietoja Verkkoesityksestä ja LiveViewer :n asennusohjeet LiveViewer - käyttöoppaasta. HUOM! "LiveViewer"-toiminnon käyttö riippuu käyttämästäsi mallista. Jos haluat käyttää viimeisintä "LiveViewer"-versiota, katso tietoja sopivasta ryhmäkohdasta "LiveViewer" -käyttäjän ohjekirjassa. Tämä malli kuuluu ryhmään H. Mac-käyttäjälle, lataa ohjelmisto verkkosivulta. Katso kohtia 2.5. Sovellukset. 78

79 4. Verkkoesitys 4.2 Näyttötila LiveViewer-toiminnossa on kaksi näyttömuotoa, Yhden PC:n tila ja Moni PC-tila Yhden PC Yhden PC:n tila voi näyttää kuvia koko ruudulla yhdestä tietokoneesta projektoriin/ valitsimeen langattoman LAN:n tai langallisen LAN:n välityksellä. Esittäjätila Yhden PC:n tilassa projektoria voi käyttää vain yksi tietokone, ja pääsy muista tietokoneista voidaan estää (jos Esittäjätila on asetettu PÄÄLLE Live Viewerohjelmistoss.). Kun pidät esitystäsi, sinun ei tarvitse huolehtia, että ruudussa näkyvä kuva muuttuu odottamatta toisen tietokoneen lähettämäksi kuvaksi. Esittäjätila voidaan asettaa PÄÄLLE valintavalikossa LiveViewer-ohjelmistossa Moni-PC-tila Projektori voi näyttää kuvia yhteensä neljästä samanaikaisesti yhdistetystä tietokoneesta. 79

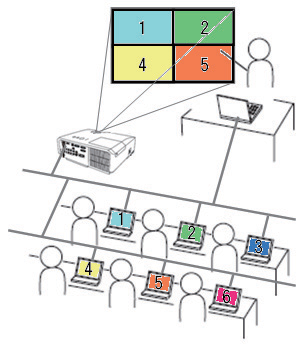

80 4. Verkkoesitys 4.3 Moniprojektori-tila Moniprojektori/Moninäyttö-tilassa yhteensä 12 projektoria tai projektoreihin yhdistettyä valitsinta voidaan yhdistää langattoman tai langallisen LAN:n välityksellä samanaikaisesti. Tämä toiminto on vain Windows-käyttäjille. 4.4 Moderaattorin hallinta-tila Yksi tietokone voidaan asettaa Moderaattoriksi (Isäntä) hallitsemaan kaikkia muita tietokoneita (Asiakkaat) tai valitsimia, jotka on yhdistetty projektoriin, langallisen tai langattoman LAN:n välityksellä. Koska asiakkaat eivät voi ohjata LiveViewerohjelmistoa ja projektoria, Isäntä voi edetä ohjelmiston kanssa järjestetyllä tavalla tasaisesti ja turvallisesti. Moderaattori (Isäntä) Moderator (Host) LAN Asiakkaat Clien Tämä toiminto on vain Windows-käyttäjille. 80

81 4. Verkkoesitys 4.5 Portin numero LiveViewer-ohjelmistolle käytettävät porttinumerot näytetään alhaalla. Porttinumero Protokolla 5500 TCP 5900 TCP 9720 TCP HUOM! Kun muu sovellus käyttää yllä olevia portteja, LiveViewer ja Projector Quick Connection eivät ehkä toimi. 81

82 5. Minun kuvani-toiminto 5. Minun kuvani-toiminto Projektori voi esittää pysähtyneitä kuvia, jotka siirretään verkon kautta. On mahdollista jakaa korkeintaan 4 kuvatiedostoa. MINUN KUVANI-siirtoon tarvitaan erityissovellutus PC:lle. Käytä sovellusta kuvatietojen siirtämiseen. Katso tietoja tietokoneen ja projektorin tarvittavista asetuksista ja toiminnoista sovelluksen käyttöoppaasta. Siirretyn kuvan näyttämistä varten valitse MINUN KUVANI -kohta VERKKOvalikosta. Katso lisätietoja MINUN KUVANI -kuvauksesta VERKKO-valikossa. HUOM! Käyttämällä MY BUTTON-toimintoa, joka rekisteröi MINUN KUVANI, voidaan näyttää siirrettyä kuvaa. ( VALINNAT-valikko Käyttöohje) Kuvatiedosto voidaan näyttää myös käyttämällä tapahtumien ohjelmointitoimintoa verkkoselaimesta. ( 95) Jos tietoja siirretään samanaikaisesti langattoman ja langallisen LAN:in kautta, projektori ei ehkä pysty käsittelemään tietoja oikein. 82

83 6. Viestintuoja-toiminto 6. Viestintuoja-toiminto 6.1 Yleiskuvaus Projektori voi näyttää verkon kautta siirretyn tekstidatan näytöllä ja toistaa äänidataa projektorissa. Tekstitietoja voidaan näyttää kuvaruudulla kahdella tavalla. Yksi tapa on näyttää tietokoneesta siirretttävät tiedot reaaliajassa, ja toinen on valita ja näyttää tekstitiedot tiedoista, jotka on tallennettu projektoriin. On mahdollista tallentaa korkeintan 12 tekstitiedostoa. Siirrä tekstitiedot Näytä tekstitiedot (esim. 4 ) 83

84 6. Viestintuoja-toiminto Viestintuojatoiminto vaatii erityissovellutuksen tietokoneeseen. Käytä tätä sovellutusta tekstitietojen muokkaukseen, siirtoon ja näyttöön. Katso tietoja tietokoneen ja projektorin tarvittavista asetuksista ja toiminnoista sovelluksen käyttöoppaasta. 6.2 Tuetut kielet Kielet, jotka Messenger voi näyttää, näkyvät alhaalla. englanti, ranska, saksa, espanja, italia, norja, hollanti, portugali, ruotsi, suomi, tanska, brasilia, indonesia, liettua, viro, latvia, puola, tsekki, unkari, slovenia, kroatia, venäjä, turkki, kreikka, japani, yksinkertaistettu kiina, perinteinen kiina, korea, vietnam 6.3 Näyttötyyli On 4 viestin näyttötyylityyppiä. Seuraava on kuvaus kustakin tyypistä. 1) Vieritä (Scroll) Viesti rullaa vasemmalle viestin näyttöalueella. Today s The chemical class 2) Laatikko (Box) Viesti rullaa ylös neliönmuotoisella viestin näyttöalueella. 84

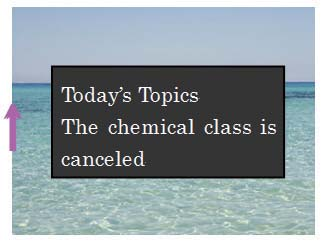

85 6. Viestintuoja-toiminto 3) Ponnahdus (Pop on) Viesti näytetään koko näytössä neliönmuotoisella viestin näyttöalueella. 4) Kuvasivu (Picture Side) Viesti näytetään viestin näyttöalueella oikealla tai vasemmalla. Tämä tyyli on käytettävissä vain WXGA- tai WUXGA-malliselle projektorille. HUOM! Käyttämällä MY BUTTON-toimintoa, joka rekisteröi VIESTINTUOJA, voidaan kääntää näytettävä viestintuojateksti päälle/pois. ( VALINNAT-valikko Käyttöohje) Tekstitiedosto voidaan näyttää myös käyttämällä tapahtumien ohjelmointitoimintoa verkkoselaimella. ( 95). Jos tietoja siirretään samanaikaisesti langattoman ja langallisen LAN:in kautta, projektori ei ehkä käsittele tietoja oikein. 85

86 7. Verkkosilta-toiminto 7. Verkkosilta-toiminto Tämä projektori on varustettu VERKKOSILTA-toiminnolla, joka suorittaa verkkoprotokollan ja sarjaliitännän keskinäisen konversion. Käytettäessä VERKKOSILTA-toimintoa projektoriin langattoman tai langallisen LAN:n välityksellä yhdistetty tietokone voi hallita ulkoista laitetta RS-232C-viestinnän välityksellä käyttämällä projektoria verkkoliitäntänä. TCP/IP-tiedot Protokollan muutos Sarjatiedot Tietokone Langallinen LAN LAN-kaapeli Langaton LAN WIRELESS-portti (langaton USB-sovitin) RS-232C RS-232C-kaapeli Ulkoinen laite HDBaseT-portti (Vain CP-WU5505/CP-WX5505/ CP-X5555) LAN-portti CONTROL-portti 7.1 Laitteiden liittäminen muihin laitteisiin 1) Liitä projektorin LAN-portti tietokoneen LAN-porttiin LAN-kaapelilla tai liitä langaton USB-sovitin WIRELESS -porttiin. 2) Liitä projektorin CONTROL -portti ja laitteen RS-232C-portti RS-232Ckaapelilla toisiinsa RS-232C-tiedonsiirtoa varten. HUOM! Ennen kuin liität laitteet, lue liitäntäohjeet laitteiden käyttöoppaista. Käytettäessä RS-232C-kytkentää tarkasta kunkin portin määritykset, jotta osaat käyttää oikeaa kaapelia. ( Connection to the ports Käyttöohje - Technical) Kun VALINNAT - PALVELU - OHJAUSPÄÄTE - LANGALLINEN VERKKO on asetettu tilaan HDBaseT, yhdistä LAN-kaapeli projektorin HDBaseT-porttiin. 86

87 7.2 Tiedonsiirron asettaminen 7. Verkkosilta-toiminto Määrittääksesi yhteysasetukset käyttämällä projektorin VERKKOSILTA-toimintoa käytä YHTEYSASETUKSET-valikon kohtia. Avaa projektorin valikko ja valitse VALINNAT - PALVELU - YHTEYSASETUKSET-valikko. ( VALINNAT-valikko > PALVELU > YHTEYSASETUKSET Käyttöohje) 1) Valitse YHTEYSTYYPPI -valikosta VERKKOSILTA (LANGATON tai LANGALLINEN käytetyn yhteyden tyypin mukaan) CONTROL-portille. 2) Valitse SARJA-ASETUKSET-valikosta oikea baudinopeus ja pariteetti CONTROL -portille liitetyn laitteen RS-232C-portin määritysten mukaan. Kohta BAUDINOPEUS PARITEETTI Tiedon pituus Aloitusbitti Lopetusbitti Olotila 4800bps/9600bps/19200bps/38400bps EI MITÄÄN / PARITON / PARILLINEN 8 bittiä (kiinteä) 1 bitti (kiinteä) 1 bitti (kiinteä) 3) Aseta LÄHETYSTAPA-valikosta oikea menetelmä CONTROL -portille käyttötarpeen mukaan HUOM! POIS on YHTEYSTYYPPI-kohdan oletusasetus. Aseta YHTEYS-valikosta tiedonsiirtotapa. Muista, että väärä asetus saattaa aiheuttaa toimintahäiriöitä tiedonsiirrossa. Kun toinen VERKKOSILTA -asetuksista on valittu YHTEYSTYYPPI -valikosta, RS-232C-komentoja ei voida vastaanottaa CONTROL-portista. Kun YHTEYSTYYPPI on asetettu muuhun tilaan kuin POIS, VALINNAT - PALVELU - OHJAUSPÄÄTE - RS-232C asetetaan pakolla tilaan CONTROL. 7.3 Viestintäportti Lähetä VERKKOSILTA-toiminnossa tiedot tietokoneesta projektoriin käyttäen Verkkosillan portti -porttia, joka on määritetty Web-selaimen Portin asetukset -kohdassa. ( 47) HUOM! Numeroja 41794, 9715, 9716, 9719, 9720, 5900, 5500, 4352 lukuun ottamatta mikä tahansa numero alueelta voidaan valita Verkkosillan portti-numeroksi. Oletusasetus on

88 7. Verkkosilta-toiminto 7.4 Lähetystapa Lähetystapa voidaan valita valikoista vain, kun YHTEYSTYYPPI-asetukseksi on valittu VERKKOSILTA. ( VALINNAT-valikko > PALVELU > YHTEYSASETUKSET Käyttöohje) VUOROSUUNTAINEN KAKSISUUNTAINEN VUOROSUUNTAINEN Tällä menetelmällä projektori voidaan asettaa kaksisuuntaiseen tiedonsiirtoon, mutta vain yksi suunta (tietojen lähetys tai vastaanotto) on sallittu kerrallaan. Projektori ei voi vastaanottaa tietoja tietokoneesta odottaessaan vastetietoja ulkoisesta laitteesta. Kun projektori saa vastetiedot ulkoisesta laitteesta tai vasteaika on ylitetty, projektori voi vastaanottaa tietoja tietokoneesta. Tämä merkitsee sitä, että projektori ohjaa tietojen lähettämistä ja vastaanottamista tiedonsiirron synkronisoimiseksi. Kun haluat käyttää VUOROSUUNTAINEN-menetelmää, aseta VASTEAIKA seuraavien ohjeiden mukaan. TCP/IP-tiedot Protokollan muutos Sarjatiedot Langallinen LAN RS-232C Tietokone LAN-kaapeli RS-232C -kaapeli Ulkoinen laite Langaton LAN Tietojen lähettäminen Tietojen lähettäminen Tietojen hylkääminen vasteaika Vastetiedot Vastetiedot UAseta olemassa olevan laitteen vastetietojen odotusaika VASTEAIKAvalikosta. ( VALINNAT-valikko > PALVELU > YHTEYSASETUKSET Käyttöohje) POIS 1s 2s 3s ( POIS) 88

89 7. Verkkosilta-toiminto 7.4 Lähetystapa (jatkuu) HUOM! Käytettäessä VUOROSUUNTAINEN menetelmää projektori voi lähettää enintään 254 bittiä tietoja kerrallaan. os ulkoisen laitteen vastetietoja ei tarvitse valvoa ja VASTEAIKA-asetuksena on POIS, projektori voi vastaanottaa tietoja tietokoneesta ja lähettää niitä ulkoiseen laitteeseen jatkuvasti. POIS on oletusasetus KAKSISUUNTAINEN Tällä menetelmällä projektori voi luoda kaksisuuntaisen tiedonsiirron lähettäen ja vastaanottaen tietoja samaan aikaan valvomatta ulkoisen laitteen vastetietoja. Käytettäessä tätä menetelmää tietokone ja ulkoinen laite lähettävät tiedot ilman synkronointia. Jos ne on synkronoitava, aseta tietokone synkronoimaan ne. HUOM! Kun tietokone hallitsee vastaanottojen ja lähetysten synkronointia, ulkoista laitetta ei ehkä hallita oikein riippuen projektorin tietojenkäsittelytilasta. 89

90 8. Muut toiminnot 8. Muut toiminnot 8.1 Sähköpostihälytykset Projektori voi automaattisesti lähettää hälytysviestin määritettyyn sähköpostiosoitteeseen, kun projektori havaitsee tietyn huoltoa vaativan tilan tai vian. HUOM! Voit määrittää korkeintaan viisi sähköpostiosoitetta. On mahdollista, että projektori ei pysty lähettämään sähköpostia, jos siitä katkeaa virta äkillisesti. Sähköposteja ei ehkä lähetetä oikein riippuen käyttämästäsi sähköpostiympäristöstä. Sähköpostivaroituksille käytettävissä olevat varoitukset ovat seuraavat. Kohta Kuvaus Suojushäiriö Lampun suojusta ei ole kiinnitetty kunnolla. Tuuletinhäiriö Tuuletin ei toimi. Lamppuhäiriö Lamppu ei syty, ja on mahdollista että sisäosat ovat kuumentuneet. Lämpötilahäiriö On mahdollista, että sisäosat ovat kuumentuneet. Ilmanvaihtohäiriö Sisäinen lämpötila on nousussa. Jäähdytyshäiriö On mahdollista, että sisäosat ovat viilentyneet liikaa. Suodatinhäiriö Suodattimen käyttöikä on kulunut umpeen. Varjostinvirhe Varjostin ei toimi oikein. Vaihtovirran katkoshäiriö Virran syöttö keskeytetään hetkellisesti. Muu häiriö Aikataulun toteutusvirhe Lampun käyttöiän hälytys Suodattimen käyttöiän hälytys Siirtymän ilmaisimen hälytys (jatkuu seuraavalla sivulla) Muut kuin yllä olevat häiriöt. Jos häiriö näytetään, ota yhteyttä jälleenmyyjääsi. Ajastettujen tapahtumien toteutus epäonnistui. Lamppu ikä on ylittänyt määrätyn hälytysrajan. Suodatinaika on ylittänyt määrätyn hälytysrajan. Siirtymänilmaisimen hälytys. ( TURVALLISUUS-valikko Käyttöohje) 90

91 8. Muut toiminnot HUOM! Suodatinhäiriö-sähköpostin saamisen ajoitus riippuu SUOD.VIESTIasetuksesta LAMPPU & SUODATIN-kohdassa SÄÄTÖ-valikossa, joka määrittää ajanjakson, kunnes suodatinviesti näytetään projektorin näytössä. Kun suodattimen käyttöaika ylittää sille asetetun aikarajan, sinulle lähetetään sähköpostiviesti. Sähköposti-ilmoitusta ei lähetetä, jos SUOD.VIESTI on asetettu asentoon POIS. ( SÄÄTÖ-valikko Käyttöohje) Lampun käyttöiän hälytys on kynnys sähköposti-ilmoitukselle lamppuiästä. Kun asetettu aika ylittää rajan, joka on konfiguroitu Projektorin web-ohjaus (Projektorin web-ohjauksessa), sähköposti lähetetään. Suodattimen käyttöiän hälytys on kynnys sähköposti-ilmoitukselle suodatinajasta. Kun asetettu aika ylittää rajan, joka on konfiguroitu Projektorin web-ohjaus (Projektorin web-ohjauksessa), sähköposti lähetetään. 91

92 8. Muut toiminnot Jos haluat käyttää projektorin sähköpostihälytystoimintoa, konfiguroi seuraavat kohdat verkkoselaimen avulla. Esimerkki ( 49) 1) Valitse [Sähköpostiasetukset] päävalikosta Projektorin web-ohjaus (Projektorin web-ohjauksessa). 2) Konfiguroi kukin kohta Sähköpostiasetukset-sivulla. Katso kohtaa Sähköpostiasetukset ( 49) lisätietoja varten. 3) Napsauta [Käytä] painiketta ja tallenna asetukset. 4) Napsauta [Lähetä testiviesti]-painiketta ja varmista, että sähköpostiasetukset ovat oikein. Seuraava sähköposti toimitetaan määritettyihin osoitteisiin. Asiarivi :Test Mail Teksti :Send Test Mail Date Time IP Address MAC Address <Projector name> <Testauspäivämäärä> <Testausaika> <Projektorin IP-osoite> <Projektorin MAC-osoite> Hälytysasetukset ( 51) 1) Valitse [Hälytysasetukset] päävalikossa Projektorin web-ohjaus (Projektorin web-ohjauksessa). 2) Valitse ja konfiguroi jokainen hälytyskohta. Lisätietoja on kohdassa Hälytysasetukset ( 51). 3) Napsauta [Käytä] painiketta ja tallenna asetukset. Virhe/Varoitus -sähköpostit formatoidaan seuraavasti: Asiarivi : <Mail title> Teksti : <Mail text> Date Time IP Address MAC Address <Projector name> <Vian/varoituksen päivämäärä> <Vian/varoituksen aika> <Projektorin IP-osoite> <Projektorin MAC-osoite> 92

93 8.2 Projektorin käyttö SNMP:llä 8. Muut toiminnot SNMP (Simple Network Management Protocol) mahdollistaa projektorin tietojen hallinnan, kun kyseessä ovat virhe- tai varoitustilanteet, tietokoneesta käsin verkon kautta. HUOM! On suositeltavaa, että SNMP-toiminnot suorittaa verkonhallinta. SNMP -hallintaohjelmisto tulee asentaa tietokoneeseen projektorin valvomiseksi SNMP:n kautta. Standardi MIB (MIB-2) Voit katso seuraavia kohtia, jotka on määritetty Standardi MIB (MIB-2):n järjestelmäryhmässä. Kohta sysname syslocation syscontact Kuvaus Projektorin nimi on asetettu. Tiedot siitä, mihin se on sijoitettu. Sillä on asetettu merkkijono paikassa syslocation (SNMP) kohdassa Projektorin webohjaus - [Verkkoasetukset] - [Yleiset asetukset]. Tiedot järjestelmän valvojan yhteystiedoissa. Sillä on asetettu merkkijono paikassa syscontact (SNMP) kohdassa Projektorin web-ohjaus - [Verkkoasetukset] - [Yleiset asetukset]. Vahvistettu MIB Voit saada konfiguraatiotiedot käyttämällä vahvistettua MIB:tä projektoreille. Vahvistettu MIB projektoreille voidaan ladata [Portin asetukset]-sivulta Projektorin web-ohjaus (Projektorin web-ohjauksessa). Loukku Kun virhe tai varoitus tapahtuu projektorissa, ilmoitus lähetetään määrättyyn osoitteeseen. Kohdassa 8.1 Sähköpostihälytykset ( 90) näytettävien sähköpostihälytysten lisäksi seuraava ilmoitus voidaan lähettää. Kohta Kuvaus Kylmäkäynnistys Kun projektorissa on virta kytkettynä, se toimii seuraavasti. Jos VALMIUSTILA-asetus on NORMAALI, projektorin siirtyy sammutetusta tilasta valmiustilaan. Jos VALMIUSTILA-asetus on SÄÄSTÖ, projektori siirtyy valmiustilasta päälle (lamppu syttyy). ( SÄÄTÖ-valikko Käyttöohje) Todennusvirhe SNMP-sisäänkäynti havaittu väärästä SNMP-yhteisöstä. 93

94 8. Muut toiminnot Aseta seuraavat toiminnot Verkko-selaimen kautta, jos haluat hallita projektoria SNMP:n avulla. Portin asetukset ( 47) 1) Valitse [Portin asetukset] päävalikosta Projektorin web-ohjaus (Projektorin web-ohjauksessa). 2) Lataa MIB-tiedosto napsauttamalla [Lataa MIB-tiedosto]. 3) Napsauta [Käytössä] tarkistusruutua ja avaa SNMP -portti. Aseta IP-osoite SNMP trap-toiminnon lähettämiseksi silloin, kun Virhe/Varoitus tapahtuu. Turva-asetukset ( 59) 1) Valitse [Turva-asetukset] päävalikosta Projektorin web-ohjaus (Projektorin web-ohjauksessa). 2) Napsauta [SNMP] ja aseta yhteisön nimi näkyviin ilmestyvään näyttöön. Hälytysasetukset ( 51) Konfiguroi asetukset Trap-siirtoa varten Virheille/Varoituksille. 1) Valitse [Hälytysasetukset] päävalikossa Projektorin web-ohjaus (Projektorin web-ohjauksessa). 2) Valitse Virhe/Varoitus -kohta, jonka haluat konfiguroida. 3) Napsauta [Käytössä] tarkistusruutua SNMP trap -viestin lähettämiseksi Virheille/Varoituksille. Tyhjennä [Käytössä] tarkistusruutu, silloin kun SNMP trapsiirtoa ei tarvita. 4) Napsauta [Käytä] painiketta ja tallenna asetukset. HUOM! Rekisteröi ladattu MIB-tiedosto käytettävään SNMP-hallintaohjelmaan. Varmista, että suoritat verkon uudelleen käynnistämisen, kun [Portin asetukset]- tai [Turva-asetukset]-asetuksia muutetaan. 94

95 8.3 Tapahtumasuunnittelu Suunnittelutoiminnolla voit ottaa käyttöön tiettyjen toimintojen suunnitellun toteutuksen, mukaan lukien virta päälle / virta pois päältä. Toiminto ottaa käyttöön projektorin itsehallinnan. Ota huomioon seuraava ennen aikataulun asettamista. 8. Muut toiminnot HUOM! Aikataulu voidaan asettaa projektorin VALINNAT - AIKATAULUvalikossa. ( Katso Käyttöohjeet VALINNAT). Aikataulun 16 ohjelman maksimimäärä voidaan asettaa. 20 tapahtuman maksimimäärä voidaan rekisteröidä 1 ohjelmaan. Mitään tapahtumia ei ole rekisteröity ohjelmiin 1 16 tehdasasetuksissa. Ohjelma täytyy asettaa etukäteen, kun aikataulutoimintoa käytetään ensimmäisen kerran. Ohjelmoitujen tapahtumien prioriteetti on seuraava: 1) tietty päivämäärä 2) viikoittainen. Ohjelmoiduille tapahtumille voidaan määrittää korkeintaan 10 päivämäärää. Kun samalle päivämäärälle ja kellonajalle on ohjelmoitu useampi kuin yksi tapahtuma, alhaisemman numeroarvon omaavilla tapahtumilla on prioriteetti (esim. Tietty päivämäärä nro 1 -määritteellä on prioriteetti Tietty päivämäärä nro 2 -määritteen suhteen, jne.) Virta päälle-toimenpiteellä on alhaisin prioriteetti kaikkien samanaikaisesti määritettyjen toimenpiteiden joukossa. Varmista, että päiväys ja kellonaika on säädetty ennen ohjelmoitujen tapahtumien ottamista käyttöön. ( 57) Kun projektoria on siirretty, tarkista projektorin päiväyksen ja kellonajan asetukset ennen aikataulujen konfigurointia. Sisäinen kello ei mahdollisesti pysy tarkasti ajassa. SNTP:n käyttäminen on suositeltavaa tarkan ajan ylläpitämiseksi. Tietyt projektorin virheet (esimerkiksi lämpötilavirhe, lamppuvirhe) estävät ajastettujen toimintojen tai tapahtumien asianmukaisen suorittamisen. Minun kuvani - ja Messenger -tapahtumat eivät käynnisty asianmukaisesti ja, tuloksena on "aikataulun toteutusvirhe"-tila, jos lamppu ei syty ja/tai näytettäviä tietoja ei ole tallennettu projektoriin ajastetun tapahtuman suorituksen aikana. Lähde - ja Minun kuvani -tapahtumat eivät käynnisty, jos turvallisuustoiminto on aktivoitu ja projektori lukitaan toiminnon vuoksi. 95

96 8. Muut toiminnot Aikataulun asetusmenetelmä Projektorin web-ohjaus (Projektorin webohjauksessa) kuvataan seuraavassa. Ohjelman asetus on välttämätöntä ohjelmatoiminnon käyttämiseksi. Erilaisia tapahtumia kuten virta päälle/pois päältä tai tulolähteen vaihtaminen ja tapahtumien suoritusajankohta rekisteröidään ohjelmaan. Mitään tapahtumia ei ole rekisteröity ohjelmiin 1-16 tehdasasetuksissa. Aseta ohjelma seuraavia vaiheita seuraamalla. Jos ohjelma on jo asetettu, hyppää vaiheeseen 6). 1) Valitse [Aikatauluasetukset] päävalikosta Projektorin web-ohjaus (Projektorin web-ohjauksessa). 2) Valitse ohjelman numero Ohjelmalistan pudotusvalikosta ja klikkaa [Ohjelman muokkaus]-painiketta näyttääksesi seuraavan ohjelman muokkausnäytön. Ohjelma-1:n muokkausnäyttö näytetään alla. 3) Ajan, tapahtumien ja parametrien asetuksen jälkeen klikkaa [Rekisteröi] lisätäksesi uuden tapahtuman. Klikkaa [Poista]-painiketta, kun haluat poistaa tapahtuman. Klikkaa [Poista kaikki]-painiketta, kun haluat poistaa kaikki tapahtumat tällä hetkellä valitusta ohjelmasta. 96

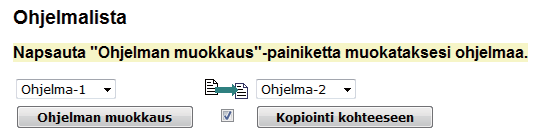

97 4) Jos haluat muokata toisen numeron ohjelmaa jatkuvasti, valitse ohjelma, jota haluat muokata pudotusvalikosta, ja klikkaa [Valinta (Valitse)]-painiketta näyttääksesi valitun ohjelman muokkausnäytön. 5) Klikkaa [Takaisin]-painiketta palataksesi aikataulun hallintanäyttöön ohjelman asetuksen lopettamisen jälkeen. Menetelmä asetetun ohjelman määräämiseksi aikatauluun vaiheissa 1) 5) kuvataan seuraavassa. 6) Klikkaa suoritettavan aikataulun valintaruutua (eli klikkaa "Maanantain" valintaruutua, kun se suoritetaan maanantaisin) aikataulun hallintanäytössä. 7) Valitse suoritettava ohjelma pudotusvalikosta. Voit vahvistaa kuhunkin ohjelmaan rekisteröidyt tapahtumatiedot ohjelmalistasta näyttöruudun alaosassa. Kun asetetaan määrättyä päiväystä No.1 10, syötä päiväys (kuukausi/päivä). 8) Klikkaa [Käytä]-painiketta tallentaaksesi aikatauluasetukset projektoriin. Toista vaiheet 6) 8) samalla tavalla asettaaksesi aikataulun, jonka haluat suorittaa. Aikatauluasetukset ovat nyt valmiit. Lopuksi varmista, että projektoriin tallennettu aika on asetettu oikein. 8. Muut toiminnot Ohjelman kopiointi Kun kopioit tällä hetkellä valittua ohjelmaa toiseen ohjelmaan, klikkaa [ ] kuvakkeen valintaruutua. Klikkaa [Kopiointi kohteeseen] (Kopioi kohteeseen)- painiketta sen jälkeen, kun olet valinnut pudotusvalikosta ohjelman, johon haluat kopioida. Samaa ohjelmaa, joka on valittu tällä hetkellä, ei voida määrittää ohjelmaksi, johon haluat kopioida. 97

98 8. Muut toiminnot 8.4 Komentovalvonta verkon kautta Voit konfiguroida ja valvoa projektoria verkon kautta käyttämällä RS-232C komentoja. Viestintäportti Seuraavat kaksi porttia on tarkoitettu komentovalvontaan. TCP #23 (Verkonhallintaportti 1 (Portti: 23)) TCP #9715 (Verkonhallintaportti 2 (Portti:9715)) HUOM! Komentovalvonta on käytettävissä vain yllä määrätyn portin kautta. Komentovalvonnan asetukset ( 47) Konfiguroi seuraavat kohdat verkkoselaimella, kun komentovalvonta on käytössä. Esimerkki: Jos projektorin IP-osoitteeksi on asetettu : 1) Syötä verkkoselaimen osoitekenttään ja valitse Projektorin web-ohjaus valintaikkunasta. 2) Anna käyttäjäntunnus ja salasana, ja napsauta [OK]. 3) Napsauta [Portin asetukset] päävalikossa. 4) Napsauta [Käytössä] tarkistusruutua ja avaa Verkonhallintaportti 1 (Portti: 23) jotta voit käyttää kohtaa TCP #23. Napsauta [Käytössä] tarkistusruutua [Todennus] asetusta varten, silloin kun todentamista tarvitaan, muussa tapauksessa tyhjennä tarkistusruutu. 5) Napsauta [Käytössä] tarkistusruutua ja avaa Verkonhallintaportti 2 (Portti:9715) jotta voit käyttää kohtaa TCP #9715. Napsauta [Käytössä] tarkistusruutua [Todennus] asetusta varten, silloin kun todentamista tarvitaan, muussa tapauksessa tyhjennä tarkistusruutu. 6) Napsauta [Käytä] painiketta ja tallenna asetukset. 98
