1 LCD-projektori CP-WU5506M CP-WX5506M Käyttäjän ohjekirja (yksityiskohtainen) Verkkotoiminnot Kiitämme tämän tuotteen ostamisesta. Tämä käyttöohje on tarkoitettu vain verkkotoiminnon kuvaamiseen. Luo tämä ohjekirja ja muut tämän tuotteen ohjekirjat tuotteen asianmukaisen käytön varmistamiseksi. VAROITUS Ennen laitteen käyttöä varmista, että olet lukenut kaikki siihen kuuluvat käyttöohjeet. Kun olet lukenut ohjeet, tallenna ne varmaan paikkaan myöhempää käyttöä varten. Ominaisuudet Tässä projektorissa on verkkotoiminto, jolla on seuraavat pääpiirteet. Verkonhallinta: tämän avulla voit tarkkailla ja hallita projektoria verkon kautta tietokoneella, älypuhelimella ja tablettilaitteella. ( 39) Verkkoesitys: tämän avulla projektori voi projisoida tietokoneella, älypuhelimessa ja tablettilaitteella olevia kuvia verkon kautta. ( 86) Näytön Mirroring: Tämä projektori voi näyttää näytön tietokone-, älypuhelin- ja tablettilaitteista, jotka ovat Miracast -yhteensopivia. ( 91) Minun kuvani: sallii projektorin tallentaa enintään neljä pysähtynyttä kuvaa ja projisoida ne. ( 98) Viestit: tämän avulla projektori voi näyttää tietokoneelta lähetetyn tekstin verkon kautta. ( 99) Verkkosilta: tämän avulla voit hallita ulkoista laitetta projektorin kautta tietokoneella. ( 102) HUOM! Ohjekirjassa olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Tämän ohjeen kuvat ovat vain havainnollistavia. Ne voivat olla hieman erilaisia kuin projektorissasi. Valmistaja ei ota mitään vastuuta ohjekirjassa mahdollisesti esiintyvistä virheistä. Asiakirja-aineiston tai sen osien jäljentäminen, siirto tai kopiointi ei ole sallittua ilman erillistä kirjallista lupaa. 1

2 Sisältö Sisältö Huomautus Verkkotoiminto Verkonhallinta Verkkoesitys Näytön Mirroring Minun kuvani-toiminto Viestintuoja-toiminto Verkkosilta-toiminto Muut toiminnot Sähköpostihälytykset Projektorin käyttö SNMP:llä Tapahtumasuunnittelu Komentovalvonta verkon kautta Verkkoon liittäminen Liitäntä Miracastin välityksellä Yhdistäminen käyttämällä Langaton LAN Yhteys Yksinkertainen liitäntäpiste-muodossa Yhteys Infrastruktuuri-muodossa Yhteys käyttämällä Langallinen LAN Sovellukset VERKKO-valikko Verkonhallinta Projektorin web-ohjaus Sisäänkirjautuminen Verkkotiedot Verkkoasetukset Yleiset asetukset Mirroring-asetukset Langattomat asetukset Langalliset asetukset Muut asetukset Portin asetukset Sähköpostiasetukset Hälytysasetukset Aikatauluasetukset Aikataulun hallinta Ohjelmalista Ohjelman muokkaus Ohjelmakopio

3 Sisältö Päiväyksen/Kellonajan asetukset Turva-asetukset Käyttäjätili Verkonhallinta Verkkoesitys Moderaattoriohjaus SNMP MAC-osoitesuodatin Projektorin hallinta Kaukosäädin Projektorin tila Yhteystesti Verkon uudelleenkäynnistäminen Laitelmistopäivitys Crestron e-control Main-ikkuna Tools-ikkuna Infoikkuna Help Desk -ikkuna Hätätilannehälytys Moderaattoriohjaus Verkkoesitys Yleiskuvaus Näyttötila Yksittäistila Monitila Multicast-tila Moderaattorin hallinta-tila Portin numero Näytön Mirroring Yleiskuvaus Näyttötila Yksittäistila Monitila Moderaattori-tila Moderaattoriohjaus Sisäänkirjautuminen Moderaattori-tila

4 Sisältö 6. Minun kuvani-toiminto Viestintuoja-toiminto Yleiskuvaus Näyttötyyli Verkkosilta-toiminto Laitteiden liittäminen muihin laitteisiin Tiedonsiirron asettaminen Viestintäportti Lähetystapa VUOROSUUNTAINEN KAKSISUUNTAINEN Muut toiminnot Sähköpostihälytykset Projektorin käyttö SNMP:llä Tapahtumasuunnittelu Komentovalvonta verkon kautta Crestron Connected TM Laitelmistopäivitys verkkotoiminnolle Valmistelu Mallin nimen ja "Laitelmistoversion varmistus Päivitystiedoston lataus Päivitys Päivitys käyttämällä USB-muistilaitetta Päivitys web-ohjauksella verkkoliitännän kautta Vianetsintä Takuu ja jälkihuolto

5 Huomautus Huomautus Kysy neuvoa verkonvalvojaltasi ennen projektorin yhdistämistä olemassa olevaan verkkoon. Valinnaisen langattoman sovittimen kiinnittäminen projektoriin mahdollistaa langattoman yhteyden. Noudata alla olevia varoituksia, kun käytät langatonta sovitinta. [Langaton sovitinin kytkemistä ja irrottamista koskeva rajoitus (valinnainen)] Ennen kuin kytket tai irrotat langaton sovitina projektorista, sammuta projektori ja irrota pistoke pistorasiasta. Älä koske projektiin liitettyä langaton sovitina, kun projektori on kytkettynä virtalähteeseen. Älä käytä mitään jatkojohtoa tai laitetta sovittimen liittämisessä projektoriin. [Langattoman LAN-yhteyden käytössä noudatettavat turvallisuusvarotoimet (valinnainen)] On suositeltavaa, että suoja-asetukset, kuten SSID ja KOODAUS, määritetään, kun käytetään langatonta LAN-yhteyttä. Jos suoja-asetuksia ei ole määritetty, sisältöä voidaan siepata tai järjestelmään saatetaan tunkeutua luvattomasti. Katso lisätietoja langattoman LAN:in suoja-asetuksista kohdasta 3.1 Projektorin web-ohjaus. Vaikka projektorissa on turvatoimintoja, ne eivät aina takaa yllä mainittujen riskien ehkäisemistä. HUOMAUTUS Sovittimen käyttöön ei tarvita radiolisenssiä, mutta seuraavat seikat on otettava huomioon: ÄLÄ KÄYTÄ LAITETTA SEURAAVIEN LÄHEISYYDESSÄ! Mikroaaltouunit Teolliset, tieteelliset tai lääketieteelliset laitteet Määrätyt matalatehoiset radioasemat Radioasemien alueet Tämän projektorin käyttö yllä olevan läheisyydessä saattaa aiheuttaa radiohäiriöitä, minkä tuloksena voi olla lähetysnopeuden laskua tai keskeytyminen, ja se voi johtaa jopa laitteiden kuten sydämentahdistinten toimintahäiriöihin. Riippuen paikasta, jossa tätä projektoria käytetään, radioaaltöhäiriöitä saattaa esiintyä, minkä tuloksena saatta olla lähetysnopeuden laskua tai viestinnän keskeytymistä. Ota huomioon erityisesti, että langaton sovitinn käyttö paikoissa, joissa on lujitettua terästä, muuntyyppistä metallia tai betonia, aiheuttaa todennäköisesti radioaaltojen häiriöitä. Käytettävät kanavat Tämä projektori käyttää 5 GHz:n ja 2,4 GHz:n radiotaajuuskaistaa, mutta riippuen maasta tai alueesta, jossa olet, kanavat, joita voit käyttää, saattaa olla rajoitettu. Ota yhteys jälleenmyyjääsi saadaksesi tietoa käytettävistä kanavista. Tämän projektorin vieminen pois maasta tai alueelta, jossa asut, ja sen käyttäminen siellä voi johtaa tuon maan tai alueen radiolakien rikkomiseen. W52 on vain käyttöön sisätiloissa. Ulkokäyttö on kielletty. 5

6 1. Verkkotoiminto 1. Verkkotoiminto Tämä kappale sisältää kuvauksen verkkotoiminto (verkkotoiminnon) pääpiirteistä. 1.1 Verkonhallinta Yhdistettäessä projektori ja tietokone verkon kautta projektorin kaukosäätäminen ja tilan monitorointi voidaan tehdä verkkoselaimella. Kolme liitäntätyyppiä, Projektorin web-ohjaus, Crestron e-control ja Moderaattoriohjaus, on käytettävissä tälle projektorille. ( 39) Crestron e-control Moderaattoriohjaus (Näytön Mirroringia varten) Projektorin web-ohjaus 6

7 1. Verkkotoiminto 1.2 Verkkoesitys Tämä projektori voi näyttää näytön tietokoneen, älypuhelimen ja tabletin laitteestasi, joka on yhdistetty samaan verkkoon erikoissovelluksella "LiveViewer Pro". LiveViewer Pro-sovellus Käyttöjärjestelmä Windows Mac ios Android Sovellus LiveViewer Pro Window sille LiveViewer Pro Mac ille LiveViewer Pro ios:lle LiveViewer Pro Androidille 7

8 1. Verkkotoiminto 1.3 Näytön Mirroring Tämä projektori tukee langatonta näyttöä. Tämä projektori voi näyttää näytön tietokone-, älypuhelin- ja tabletti-laitteista, jotka ovat Miracast -yhteensopivia. Windows 8.1/10 Miracast Android 8

9 1. Verkkotoiminto 1.4 Minun kuvani-toiminto Projektori voi näyttää verkon kautta siirrettäviä pysähtyneitä kuvia. On mahdollista jakaa korkeintaan 4 kuvatiedostoa. MINUN KUVANI-siirto vaatii käyttöoikeudellisen sovelluksen tietokoneeseesi. Käytä sovellusta kuvatietojen siirtämiseen. Kuvatiedoston siirto Kuvatiedoston näyttö (esim. ) 9

10 1. Verkkotoiminto 1.5 Viestintuoja-toiminto Projektori voi näyttää verkon kautta siirretyn tekstidatan näytöllä ja toistaa äänidataa projektorissa. On mahdollista tallentaa korkeintan 12 tekstitiedostoa. Tekstin lähetys vaatii erikoissovelluksen. Siirrä tekstitiedot Näytä tekstitiedot (esim. ) 10

11 1. Verkkotoiminto 1.6 Verkkosilta-toiminto Tämä projektori on varustettu VERKKOSILTA-toiminnolla, joka suorittaa verkkoprotokollan ja sarjaliitännän keskinäisen konversion. Käytettäessä VERKKOSILTA-toimintoa projektoriin langattoman tai langallisen LAN:n välityksellä yhdistetty tietokone voi hallita ulkoista laitetta RS-232C-viestinnän välityksellä käyttämällä projektoria verkkolaitteestasi. Langaton LAN WIRELESS-portti (Langaton sovitin) TCP/IP-tiedot Protokollan muutos Sarjatiedot Tietokone Langallinen LAN LAN-kaapeli RS-232C RS-232C-kaapeli Ulkoinen laite CONTROL-portti LAN-portti 11

12 1. Verkkotoiminto 1.7 Muut toiminnot Sähköpostihälytykset Projektori voi automaattisesti lähettää varoitusviestin määrättyyn sähköpostiosoitteeseen, kun projektori havaitsee huoltoa vaativan tilanteen tai virheen. ( 106) Projektorin käyttö SNMP:llä SNMP (Simple Network Management Protocol) mahdollistaa projektorin virhe- tai varoitustilatietojen hallitsemisen tietokoneesta verkossa. Tietokoneeseen vaaditaan SNMP-hallintaohjelmisto tämän toiminnon käyttämiseksi. ( 109) Tapahtumasuunnittelu Aikataulutoiminto mahdollista aikataulutettujen tapahtumien asetuksen mukaan luettuna virta päälle/ virta pois-toiminto. Se mahdollistaa projektorin "itsehallinnan". Aikataulu voidaan asettaa Projektorin web-ohjaus- tai VALINNAT-AIKATAULUvalikossa projektorissa. ( 111) Komentovalvonta verkon kautta Voit konfiguroida ja hallita projektoria verkon kautta käyttämällä RS-232C-komentoja. ( 115) 12

13 2. Verkkoon liittäminen 2. Verkkoon liittäminen Liitäntämenetelmä langattomalle LAN:lle ja langalliselle LAN:lle on seuraava. Langaton LAN (USB-WL-5G) Kohta Standardi Kanava *1 Koodaus *2 Kuvaus IEEE802.11a/b/g/n/ac 2,4 GHz: 1~11kanava 5 GHz: 36/40/44/48kanava (W52) WPA2-PSK(AES/TKIP), WPA-PSK(AES/TKIP), WEP(64/128bit) *1: Käytettävissä olevat kanavat saattavat vaihdella alueen mukaan. *2: WEP on vain INFRASTRUKT-tilalle. Langallinen LAN Kohta Standardi Portti Kuvaus 100BASE-TX / 10BASE-T RJ-45 HUOM! Verkkotoimintoa ei ole saatavissa, kun VALMIUSTILA on asetettu kohtaan VERKKO(WOL) tai SÄÄSTÖ ja projektori on valmiustilassa. Liitä projektori verkkoon sen jälkeen, kun VALMIUSTILA on asetettu kohtaan NORMAALI. ( SÄÄTÖ-valikko Käyttöohje) Käyttämäsi langattoman verkkolaitteen ja tietokoneen tyypistä riippuen projektorilla ei ehkä ole kunnollista yhteyttä tietokoneeseen, vaikka tietokoneessa olisikin sisäänrakennettu langaton LAN-toiminto. Viestintäongelmien poistamiseksi, käytä Wi-Fi -hyväksyttyä langatonta verkkolaitetta. Työnnä valinnainen langaton sovitin (USB-WL-5G) projektorin WIRELESSporttiin, kun käytät langatonta LAN-yhteyttä. (Kohta 16 Käyttöohjeet) 13

14 2. Verkkoon liittäminen 2.1 Liitäntä Miracastin välityksellä Aseta seuraava, kun yhdistät projektoria Miracast -yhteensopivaan laitteestasi langattomalla liitännällä ja heijastat kuvaa. 1) Kytke projektori päälle. 2) Paina MENU-painiketta kaukosäätimestä tai projektorin säätöpaneelista. Käytä kohdistinpainiketta valitaksesi seuraavan. LISÄVALIKKO > VERKKO 3) Aseta LANGATON VERKKO tilaan PÄÄLLE. Näytä VERKKO > VERKON KOKOONPANO-valikko. 4) Aseta seuraavat kohteet MIRRORING-KOKOONPANOSSA. MIRRORING: PÄÄLLE LAITTEEN NIMI NÄYTTÖTILA LIITÄNTÄTILA WPS-ILMOITUS Valitse KÄYTÄ ja sen jälkeen paina ENTER-painiketta toteuttaaksesi asetukset. 5) Yhdistää laitteestasi, joka on Miracast -yhteensopiva. Vahvista projektorin LAITTEEN NIMI, joka näkyy "Odotetaan yhteyttä"- näytössä. Valitse sama LAITTEEN NIMI laitteestasi, joka on Miracast -yhteensopiva. LIITÄNTÄTILAKSI on asetettu PIN. PIN-koodin näppäily laitteestasi vaaditaan liitäntähetkellä. PIN-koodi näkyy "Odotetaan yhteyttä"-näytössä. LIITÄNTÄTILAKSI on asetettu PBC. Kun on liitäntäpyyntö laitteestasi, joka on Miracast -yhteensopiva, projektori yhdistetään laitteestasi hyväksymällä projektorin MIRRORING HYVÄKSYvalikossa. LIITÄNTÄTILAKSI on asetettu AUTO PBC. Projektori yhdistetään automaattisesti. 14

15 2. Verkkoon liittäminen HUOM! MIRRORING on asetettu POIS oletusasetuksena. Miracast -liitäntätoimenpide vaihtelee laitteestasi riippuen. Katso lisätietoja Miracast -yhteensopivan laitteestasi ohjekirjasta. Vaikka laitteestasi on Miracast -yhteensopiva, sitä ei ehkä yhdistetä projektoriin tai laitteestasi näyttöä ei ehkä heijasteta projektorilla riippuen laitteestasi ominaisuuksista. LAITTEEN NIMI voidaan vahvistaa kohdassa VERKKOTIEDOT. Yhteensä 8 laitetta voidaan yhdistää projektoriin samaan aikaan. Jos projektorin LIITÄNTÄTILA-asetus ja laitteestasi eivät sovi yhteen, Miracast -liitäntää ei ehkä voida muodostaa noin 2 minuuttiin. 2.2 Yhdistäminen käyttämällä Langaton LAN Langattomalla LAN :lla on kahden tyyppisiä liitäntöjä, Yksinkertainen liitäntäpiste tai Infrastruktuuri. Kuva 2.2.a Ilman liitäntäpisteen viestintää (Yksinkertainen liitäntäpiste) Kuva 2.2.b Viestintä liitäntäpisteen kautta (Infrastruktuuri) * Yksinkertainen liitäntäpiste on tila, joka yhdistää suoraan tietokoneisiin. Tämä projektori voi määrittää IP-osoitteet yhteensä 10 laitteeseen. * Infrastruktuuri on yksi langaton LAN-viestintämenetemistä niin, että on olemassa liitäntäpiste viestintää varten. Jos kommunikoidaan olemassa olevan verkon kanssa, kysy neuvoa verkonvalvojaltasi. 15

16 2. Verkkoon liittäminen HUOM! Jos käytät langatonta verkkotoimintoa, varmista, että VERKKO - LANGATON VERKKO -asetus on PÄÄLLÄ. Verkkoasetukset voidaan muuttaa myös Verkkoasetukset-kohdassa Projektorin web-ohjauksessa. Langaton LAN-alkuasetukset projektorille ovat seuraavat. Muoto: Yksinkertainen liitäntäpiste IP-osoite: Apuverkon maski: SSID: SAP_XXXXXX (XXXXXX vaihtelee riippuen laitteestasi.) SSID-lähetys: PÄÄLLE Koodaus: POIS Langaton taajuus: 2,4 GHz Kanava: 11 Samaa verkko-osoitetta ei voida käyttää sekä langattomalle LAN:lle että langalliselle LAN:lle. Projektorin yhteysnopeus saattaa heikentyä Yksinkertainen liitäntäpiste-tilassa riippuen yhdistettyjen laitteiden määrästä. Jos käytät Näytön Mirroring -toimintoa, langaton liitäntä ei ole käytettävissä Yksinkertainen liitäntäpiste- ja Infrastrukt-tiloissa. 16

17 2.2.1 Yhteys Yksinkertainen liitäntäpiste-muodossa 2. Verkkoon liittäminen Aseta seuraava, kun yhdistät projektoria ja tietokonetta Yksinkertainen liitäntäpiste-muodossa. Projektorin asetukset 1) Kytke projektori päälle. 2) Paina MENU-painiketta kaukosäätimestä tai projektorin säätöpaneelista. Viimeksi käyttämäsi VALIKKO tulee näkyviin. Käytä kohdistinpainiketta valitaksesi seuraavan. HELP. VAL. > LISÄVALIKKO > VERKKO > VERKON KOKOONPANO > LANGATON KOKOONPANO 3) Aseta seuraavat kohdat LANGATTOMASSA KOKOONPANOSSA. MUOTO: YKSINKERTAINEN LIITÄNTÄPISTE IP-OSOITE SSID SSID-LÄHETYS KOODAUS LANGATON TAAJUUS KANAVA Valitse KÄYTÄ ja sen jälkeen paina ENTER-painiketta toteuttaaksesi asetukset. Verkkoasetuksista Projektorin IP-osoitteen neljänneksi lukusarjaksi on määrätty 1. Projektorin apuverkon maskiksi on määrätty Tietokoneen asetukset 1) Projektorin DHCP palvelin-toiminto on aina käytössä. Ota käyttöön tietokoneen DHCP-asetus. 2) Valitse SSID, joka on asetettu projektorille tietokoneen langaton yhteys-menetelmää seuraamalla. Syötä koodausavain seuraamalla tietokoneen ohjeita, jos se on suojattu. HUOM! Saadaksesi tietoja verkon ja langattoman yhteyden asetuksesta tietokoneelle katso tietokoneen tai langattoman LAN-laitteen ohjekirjaa. Yhteensä 10 laitetta voidaan yhdistää projektoriin Yksinkertainen liitäntäpiste -tilassa. 17

18 2. Verkkoon liittäminen Yhteys Infrastruktuuri-muodossa Aseta seuraava, kun yhdistät projektoria ja tietokonetta Infrastruktuuri-muodossa. Projektorin asetukset 1) Kytke projektori päälle. 2) Paina MENU-painiketta kaukosäätimestä tai projektorin säätöpaneelista. Viimeksi käyttämäsi VALIKKO tulee näkyviin. Käytä kohdistinpainiketta valitaksesi seuraavan. HELP. VAL. > LISÄVALIKKO > VERKKO > VERKON KOKOONPANO > LANGATON KOKOONPANO 3) Aseta seuraavat kohdat LANGATTOMASSA KOKOONPANOSSA. MUOTO: INFRASTRUKT DHCP IP-OSOITE APUVERKON MASKI OLETUSPORTTI DNS-palvelin (ENSISIJAINEN) DNS-palvelin (VAIHTOEHTOINEN) SSID KOODAUS IP-osoitteen asettamista varten katso kohtaa IP-osoitteesta. ( 21) Valitse KÄYTÄ ja sen jälkeen paina ENTER-painiketta toteuttaaksesi asetukset. 18

19 2. Verkkoon liittäminen Yhteys Infrastruktuuri-muodossa (jatkuu) SSID-HAKULISTA-toiminto Yhteys voidaan asettaa valitsemalla vaihtoehdoista SSID-HAKULISTA ilman SSID:n asettamista ja KOODAUS LANGATTOMASSA KOKOONPANOSSA. Yhdistäminen SSID-HAKULISTA-menetelmällä on seuraava. 1) Valitse SSID-HAKULISTA kohdassa LANGATON KOKOONPANO VERKKO - VERKON KOKOONPANO. SSID-lista langattomassa verkossa näytetään. 2) Valitse SSID langattomassa verkossa, jonka haluat yhdistää SSID-HAKULISTASSA. Näyttö, jossa voit syöttää koodausavaimen, tulee näkyviin, jos se on suojattu. Syötä koodausavain käyttämällä ohjelmistonäppäimistöä. 3) Kuvake, joka näyttää yhdistetty ( ), näkyy SSID-HAKULISTA-näytössä, kun yhteys on valmis. HUOM! Siirtonopeus saattaa olla alhainen riippuen liitäntäpiste-asetuksista. Jos projektori ja tietokone ovat samassa verkossa (ts. samassa verkko-osoitteessa), voit jättää oletusyhdyskäytävä-kentän tyhjäksi. Kun projektori ja tietokone ovat eri verkoissa, oletusyhdyskäytävä täytyy asettaa. Kysy tarkempaa neuvoa verkonvalvojaltasi. Aseta langaton LAN projektorille seuraamalla verkonvalvojasi ohjeita, kun yhdistät olemassa olevaan verkkoon. Avoin järjestelmä-todennusta käytetään WEP-koodaukselle, ja Jaettu avaintodennusta ei tueta. Todennus liitäntäpisteen kanssa onnistuu, ja katsotaan, että yhteys on muodostettu normaalisti, vaikka laiton koodausavain syötetään Avoin järjestelmä-todennuksen vuoksi, mutta tietoja ei voida oikeasti siirtää. IP-OSOITE, APUVERKON MASKI ja OLETUSPORTTI olisi asetettava etukäteen, kun DHCP on asetettu tilaan POIS. Kun DNS-PALVELIN(ENSISIJAINEN/VAIHTOEHTOINEN) tilassa DHCP POIS asetetaan johonkin muuhun kohtaan kuin " ", tämä projektori käyttää käyttäjäasetusta tilassa DHCP POIS DNS-palvelimen osoitteena, vaikka DHCP on asetettu PÄÄLLE ja projektori voi automaattisesti saada DNS-PALVELINasetuksen DHCP-palvelimesta. 19

20 2. Verkkoon liittäminen 2.3 Yhteys käyttämällä Langallinen LAN Yhteys langallisen LAN:n välityksellä on käytettävissä. Aseta langallinen LAN projektorille seuraamalla verkonvalvojan ohjeita, kun yhdistät olemassa olevaan verkkoon. keskitin Yhteyden asetus kohteelle Langallinen LAN 1) Yhdistä projektori tietokoneeseen keskittimen välityksellä käyttämällä LAN-kaapelia (CAT-5e tai korkeampi). 2) Paina VALIKKO-painiketta kaukosäätimestä tai projektorin säätöpaneelista. Viimeksi käyttämäsi VALIKKO tulee näkyviin. Käytä kohdistinpainiketta valitaksesi seuraavan. HELP. VAL. > LISÄVALIKKO > VERKKO > VERKON KOKOONPANO > LANGALLINEN KOKOONPANO 3) Aseta seuraavat kohdat LANGALLISESSA KOKOONPANOSSA. DHCP IP-OSOITE APUVERKON MASKI OLETUSPORTTI DNS-palvelin (ENSISIJAINEN) DNS-palvelin (VAIHTOEHTOINEN) IP-osoitteen asettamista varten katso kohtaa IP-osoitteesta. ( 21) Valitse KÄYTÄ ja sen jälkeen paina ENTER-painiketta toteuttaaksesi asetukset. 20

21 2. Verkkoon liittäminen [IP-osoitteesta] Manuaalinen asetus Tietokoneesi IP-osoiteasetuksessa olevan verkko-osoitteen on oltava sama kuin projektorin asetuksen. Tietokoneen IP-osoite ei saa kokonaisuudessaan vastata samassa verkossa olevien muiden laitteiden, kuten projektorin, IP-osoitetta. Projektorin asetukset ovat seuraavat. IP-osoite: Apuverkon maski: (Verkko-osoite: tässä tapauksessa) Määritä tietokoneen IP-osoite seuraavasti. IP-osoite: xxx (xxx tarkoittaa desimaaleja.) Apuverkon maski: (Verkko-osoite: tässä tapauksessa) Esimerkiksi Valitse luku kohtaan xxx, mutta varo, ettei se ole sama kuin muilla laitteilla. Kun projektorin IP-osoite on tässä tapauksessa , määritä tietokoneelle asetus väliltä Automaattinen asetus Kun DHCP-palvelin on olemassa yhdistetyssä verkossa, se antaa IPosoitteen projektoriin ja tietokoneeseen automaattisesti. Jos DHCPpalvelin ei ole käytettävissä, aseta IP-OSOITE, ALIVERKON PEITE, OLETUSYHDYSKÄYTÄVÄ ja DNS-palvelin (Ensisijainen/Vaihtoehtoinen). HUOM! Vaikka HDBaseT TM - ja LAN -porttia voidaan käyttää langalliselle LAN:lle, niitä ei voida käyttää samanaikaisesti. Yhdistä LAN-kaapeli porttiin, joka on asetettu kohdassa LANGALLI VERKKO VALINNAT - PALVELU - OHJAUSPÄÄTE-valikossa. Samaa verkko-osoitetta ei voida käyttää sekä langattomalle LAN:lle että langalliselle LAN:lle. Jos projektori ja tietokone ovat samassa verkossa (ts. samassa verkkoosoitteessa), voit jättää oletusyhdyskäytävä-kentän tyhjäksi. Kun projektori ja tietokone ovat eri verkoissa, oletusyhdyskäytävä täytyy asettaa. Kysy tarkempaa neuvoa verkonvalvojaltasi. Kun DNS-PALVELIN(ENSISIJAINEN/VAIHTOEHTOINEN) tilassa DHCP POIS asetetaan johonkin muuhun kohtaan kuin " ", tämä projektori käyttää käyttäjäasetusta tilassa DHCP POIS DNS-palvelimen osoitteena, vaikka DHCP on asetettu PÄÄLLE ja projektori voi automaattisesti saada DNS-PALVELINasetuksen DHCP-palvelimesta. 21

22 2. Verkkoon liittäminen 2.4 Sovellukset Sovellusohjelmiston viimeisin versio voidaan ladata alla olevalta verkkosivulta Saadaksesi tietoja ios/android Verkkoesitys-ohjelmistosta katso alla olevasta URL:sta lisätietoja ja ladataksesi LiveViewer Pro. [Järjestelmävaatimukset sovelluksille] Sovellus LiveViewer Pro Window sille LiveViewer Pro Mac ille LiveViewer Pro ios:lle LiveViewer Pro Androidille Projector Image Tool (PJImg) Projector Messenger Tool (PJMessenger) Laitteisto ja ohjelmisto Katso lisätietoja sovellluksen käyttöohjeesta. 22

23 2. Verkkoon liittäminen 2.5 VERKKO-valikko Muista, että projektorin väärät verkkoasetukset voivat aiheuttaa ongelmia verkossa. Varmista verkko-operaattoriltasi ennen kuin yhdistät olemassaolevaan hakupisteeseen verkossasi. Valitse "VERKKO" päävalikosta seuraavia toimintoja varten. HUOM! Kun käytät langallista LAN:a, valitse ensin, mitä toimintoa käytät, LAN vai HDBaseT TM LANGALLINEN VERKKO -valikossa. ( VALINNAT-valikko Käyttöohje) Projektori ei salli sekä langattoman että langallisen LAN-yhteyden yhdistämistä samaan verkkoon. Jos et käytä SNTP, sinun täytyy asettaa PÄIVÄYS JA AIKA alkuasennuksen yhteydessä. ( VALINNAT-valikko Käyttöohje) Verkkotoimintoa ei ole saatavissa, kun VALMIUSTILA on asetettu kohtaan VERKKO(WOL) tai SÄÄSTÖ ja projektori on valmiustilassa. Liitä projektori verkkoon sen jälkeen, kun VALMIUSTILA on asetettu kohtaan NORMAALI. ( SÄÄTÖ-valikko Käyttöohje) Langatonta verkkotoimintoa käytettäessä aseta VERKKO - LANGATON VERKKO tilaan PÄÄLLE. Jos käytät langatonta verkkotoimintoa, varmista, että VERKKO - LANGATON VERKKO -asetus on PÄÄLLÄ. Kun valitset VERKON KOKOONPANO tai MULTIMEDIA, tulolähde vaihtuu automaattisesti LAN:ksi. 23

24 2. Verkkoon liittäminen Kohta VERKKOTIEDOT LANGATON VERKKO Näyttää projektorin verkkotiedot. MIRRORING-TIEDOT LANGATTOMAT TIEDOT LANGALLINEN TIEDOT MUU INFORMAATIO Kuvaus HUOM! IP_OSOITE, APUVERKON MASKI ja OLETUSPORTTI osoittavat , kun DHCP on PÄÄLLE ja projektori ei saa osoitetta DHCP -palvelimelta. Vaihtaa langaton verkko-toiminnon PÄÄLLE/POIS. (jatkuu seuraavalla sivulla) 24

25 2. Verkkoon liittäminen Kohta Kuvaus Määrittää Näytön Mirroring -toiminnon. Asetusarvot tallennetaan toiminnon "KÄYTÄ" valitsemisen jälkeen. VERKON KOKOONPANO / MIRRORING- KOK.PANO MIRRORING LAITTEEN NIMI *1 NÄYTTÖTILA Vaihtaa Näytön Mirroring -toiminnon PÄÄLLE/POIS-tilan. Jos MIRRORING on POIS, seuraavia kohteita ei voida muuttaa. LAITTEEN NIMI NÄYTTÖTILA LIITÄNTÄTILA WPS-ILMOITUS HUOM! Jos MIRRORING on tilassa PÄÄLLE, projektoria ei voida yhdistää laitteestasi Yksinkertaisella liitäntäpisteellä tai Infrastrukt:lla. Määrittää projektorin laitteen nimen Miracast -liitännälle. Valitsee projektorin näyttötilan. Katso lisätietoja tästä toiminnosta kohdasta 5.2 Näyttötila. YKSITTÄINEN / MONI / MODERAATTORI HUOM! Jos asetusta muutetaan, Miracast - liitäntä katkaistaan. *1 Tekstin pituus voi olla enintään 23 aakkosnumeerista merkkiä tai erikoismerkkiä. Vain erikoismerkkejä!"#$%&'()*+,-./:;<=>?@[\]^_'{ }~ ja välilyöntiä voidaan käyttää. (jatkuu seuraavalla sivulla) 25

26 2. Verkkoon liittäminen Kohta Kuvaus Valitsee WPS-liitäntämenetelmän. PIN Yhdistää Miracast -yhteensopivaan laitteestasi PIN-koodilla. PIN-koodi näkyy projektorin näytössä. VERKON KOKOONPANO / MIRRORING- KOK.PANO (jatkuu) LIITÄNTÄTILA WPS- ILMOITUS PBC Kun on liitäntäpyyntö laitteestasi, joka on Miracast - yhteensopiva, projektori yhdistetään laitteestasi hyväksymällä projektorin MIRRORING HYVÄKSYvalikossa. ( 38) AUTO PBC Yhdistää projektorin Miracast -yhteensopivaan laitteestasi automaattisesti. Vaihtaa WPS-ilmoitustoiminnon PÄÄLLE/POIS-tilan. Jos tämä asetus on PÄÄLLE, projektori ilmoittaa Miracast -yhteensopivasta laitteestasi tulevan liitäntäpyynnön näytössä. Tämä kohde on pois käytöstä, kun LIITÄNTÄTILAKSI on asetettu AUTO PBC. (jatkuu seuraavalla sivulla) PBC : Push Button Confi guration 26

27 2. Verkkoon liittäminen Kohta Kuvaus Konfi guroi langattoman verkon. Asetusarvot tallennetaan toiminnon "KÄYTÄ" valitsemisen jälkeen. VERKON KOKOONPANO / LANGATON KOKOONPANO HUOM! Asetusarvoja ei tallenneta, jos valikko katoaa ennen "KÄYTÄ" valitsemista. Varmista, että suoritat toiminnon "KÄYTÄ" asetusten vaihtamisen jälkeen. Tätä toimintoa ei voida asettaa, kun MIRRORING on tilassa PÄÄLLE. Vaihtaa YKSINKERTAINEN LIITÄNTÄPISTEin ja INFRASTRUKT välillä. Valitse verkkoyhteysjärjestelmän muoto. Valitse tietokoneesi asetusten mukaisesti. YKSINKERTAINEN LIITÄNTÄPISTE INFRASTRUKT MUOTO HUOM! Ennen MUODON vaihtamista tehty asetus peruutetaan, jos "KÄYTÄ" ei valita. Kun MUOTO vaihdetaan, kestää 60 sekuntia siihen, kun langatonta LAN:a voidaan käyttää. Sillä aikaa projektorin toimintanopeus saattaa laskea ja VERKKOTIEDOT eivät ehkä näy oikein. (jatkuu seuraavalla sivulla) 27

28 2. Verkkoon liittäminen Kohta Kuvaus Etsii käytettävissä olevan langattoman verkon ja näyttää SSID-listan. Voit valita yhdistettävän SSID:n listasta. (1) Käytettävissä olevan langattoman verkon SSID näytetään sen jälkeen, kun SSID-HAKULISTA on valittu, ja paina -painiketta. VERKON KOKOONPANO / LANGATON KOKOONPANO (jatkuu) SSID- HAKULISTA HUOM! Langatonta verkkoa, joka käyttää projektorin tukematonta koodausmenetelmää, ei näytetä etsintälistassa. Ad Hoc-verkkolaitetta ei näytetä SSID- HAKULISTASSA. (jatkuu seuraavalla sivulla) 28

29 2. Verkkoon liittäminen Kohta Kuvake Kuvaus Kuvaus Projektoria yhdistetään langattomaan verkkoon. Langaton verkko on koodattu. Radioaallon voimakkuus. VERKON KOKOONPANO / LANGATON KOKOONPANO (jatkuu) SSID- HAKULISTA (jatkuu) (2) Valitse SSID, jonka haluat yhdistää, ja paina - tai ENTER-painiketta. Näyttö, jossa voit syöttää koodausavaimen, tulee näkyviin, jos SSID on suojattu. Syötä merkit käyttämällä ohjelmistonäppäimistöä. Siirrä kohdistin kohtaan OK ja paina -, ENTER - tai -painiketta syöttämisen jälkeen. HUOM! Jos valitset [ÄLÄ NÄYTÄ MERKKEJÄ]-valintaruudun, merkkejä ei näytetä. (jatkuu seuraavalla sivulla) 29

30 2. Verkkoon liittäminen Kohta Kuvaus (3) Alla oleva OSD näytetään, kun yhdistäminen on käynnissä. Muut painikkeet kuin RESET-painike eivät ole käytettävissä, kun yhdistäminen on käynnissä. Yhdistämisprosessi keskeytetään, kun RESET-painiketta painetaan. Alla oleva OSD näytetään, kun yhdistämisprosessi on valmis. Yhdistäminen onnistui Alla oleva viesti näytetään, kun yhteyttä ei ole muodostettu oikein. VERKON KOKOONPANO / LANGATON KOKOONPANO (jatkuu) SSID- HAKULISTA (jatkuu) Yhdistäminen epäonnistui Koodauslukko käytössä HUOM! Koodaus-asetuksia ei voida muuttaa, kun koodauslukko on käytössäverkkoasetukset Langaton kokoonpanossa Projektorin webohjaus (Projektorin web-ohjauksessa). Katso Koodauslukkoa. ( 49) Avoin järjestelmä-todennusta käytetään WEPkoodaukselle, ja Jaettu avain-todennusta ei tueta. Todennus liitäntäpisteen kanssa on onnistunut, ja katsotaan, että yhteys on muodostettu normaalisti, vaikka laiton koodausavain syötetään Avoin järjestelmä-todennuksen vuoksi, mutta tietoja ei voida oikeasti siirtää. (4) Kuvake, joka näyttää yhteystilan ( ), näkyy SSID-HAKULISTA-näytössä, kun yhteys on valmis. (jatkuu seuraavalla sivulla) 30

31 2. Verkkoon liittäminen Kohta Kuvaus SSID- HAKULISTA (jatkuu) VERKON KOKOONPANO / LANGATON KOKOONPANO (jatkuu) DHCP IP-OSOITE APUVERKON MASKI OLETUSPORTTI DNS-palvelin (ENSISIJAINEN / VAIHTOEHTOINEN) (jatkuu seuraavalla sivulla) Tämä toiminto ei ole käytettävissä YKSINKERTAINEN LIITÄNTÄPISTE-tilassa. Konfi guroi, saadaanko IP-osoite automaattisesti vai ei. Kytke DHCP päälle / pois päältä / painikkeilla. PÄÄLLE POIS Tämä toiminto ei ole käytettävissä YKSINKERTAINEN LIITÄNTÄPISTE-tilassa. [MUOTO:YKSINKERTAINEN LIITÄNTÄPISTE] Katso tietoja kohdasta "Yhteys Yksinkertainen liitäntäpiste-tilassa". ( 17) [MUOTO:INFRASTRUKT] Konfi guroi IP-osoitteen, kun DHCP on pois käytöstä. [MUOTO:YKSINKERTAINEN LIITÄNTÄPISTE] Täksi asetukseksi on määrätty [MUOTO:INFRASTRUKT] Konfi guroi aliverkon peitteen, kun DHCP on pois käytöstä. Konfi guroi oletusportin, kun DHCP on pois käytöstä. Tämä toiminto ei ole käytettävissä YKSINKERTAINEN LIITÄNTÄPISTE-tilassa. Määrittää DNS-palvelimen(ensisijainen/ vaihtoehtoinen), kun DHCP on tilassa POIS. Tämä toiminto ei ole käytettävissä YKSINKERTAINEN LIITÄNTÄPISTE-tilassa. 31

32 2. Verkkoon liittäminen Kohta VERKON KOKOONPANO / LANGATON KOKOONPANO (jatkuu) SSID SSID- LÄHETYS KOODAUS Kuvaus Konfiguroi SSID langattomalle verkolle. Syötä SSID käyttämällä ohjelmistonäppäimistöä. Katso kohdasta PROJEKTORIN NIMI ( 35), miten ohjelmistonäppäimistöä käytetään. Konfiguroi SSID-LÄHETYKSEN. Kun tämä toiminto on asetettu POIS, projektorin SSID:tä ei näytetä laitteestasi langaton liitäntä -listassa. Tämä toiminto ei ole käytettävissä INFRASTRUKTtilassa. Valitse käytettävä koodausmenetelmä. WPA2-PSK(AES) WPA2-PSK(TKIP) OFF WPA-PSK(AES) WEP 64bit WEP 128bit WPA-PSK(TKIP) WEP 64bit ja WEP 128bit ovat käytettävissä vain INFRASTRUKTUURI-tilassa. Koodausavaimen syöttämistä vaaditaan, kun valitaan muu koodausmenetelmä kuin POIS ja painetaan -painiketta. HUOM! WPA2-PSK (AES) suositellaan IEEE802.11n/ac-koodausmenetelmäksi. IEEE802.11n/ac-siirtonopeus saattaa olla hidas, kun kyseessä on muu koodausmenetelmä (OFF, WEP, WPA-PSK (TKIP), WPA-PSK(AES), WPA2- PSK (TKIP)). Vaihda asetus kohtaan AES, jos muu koodaus kuin AES valitaan. Koodausmenetelmä, joka ei kuulu valittuun kohteeseen, ei voi olla käytettävissä. (jatkuu seuraavalla sivulla) 32

33 2. Verkkoon liittäminen Kohta VERKON KOKOONPANO / LANGATON KOKOONPANO (jatkuu) LANGATON TAAJUUS KANAVA Kuvaus Valitsee käytettävän taajuuden Yksinkertainen liitäntäpiste -toiminnossa. 2,4 GHz 5 GHz Valitse käytettävä langaton LAN-kanava, kun MUOTO ( 27) on asetettu tilaan YKSINKERTAINEN LIITÄNTÄPISTE. [LANGATON TAAJUUS : 2,4 GHz] Kanavat 1-11 ovat käytettävissä. [LANGATON TAAJUUS : 5 GHz] 36/40/44/48kanava (W52) Käytettävissä olevat kanavat vaihtelevat maasta riippuen. (jatkuu seuraavalla sivulla) 33

34 2. Verkkoon liittäminen Kohta Kuvaus Konfi guroi langallisen verkon. Asetusarvot tallennetaan toiminnon "KÄYTÄ" valitsemisen jälkeen. VERKON KOKOONPANO / LANGALLINEN KOKOONPANO HUOM! Asetusarvoja ei tallenneta, jos valikko katoaa ennen "KÄYTÄ" valitsemista. Varmista, että suoritat toiminnon "KÄYTÄ" asetusten vaihtamisen jälkeen. DHCP IP-OSOITE Konfi guroi, saadaanko IP-osoite automaattisesti vai ei. PÄÄLLE POIS Konfi guroi IP-osoitteen, kun DHCP on pois käytöstä. VERKON KOKOONPANO / SNTP ASETUS APUVERKON MASKI OLETUSPORTTI DNS-palvelin (ENSISIJAINEN / VAIHTOEHTOINEN) SNTP- PALVELIN AIKAERO (jatkuu seuraavalla sivulla) Konfi guroi aliverkon peitteen, kun DHCP on pois käytöstä. Konfi guroi oletusportin, kun DHCP on pois käytöstä. Määrittää DNS-palvelimen(ensisijainen/vaihtoehtoinen), kun DHCP on tilassa POIS. Kun saat ajan verkon kautta, määritä SNTP -palvelin IPosoitteen tai hallinta-alueen nimen avulla. Korkeintaa 255 merkkiä voidaan syöttää hallinta-alueen nimelle. Ne syötetään käyttämällä ohjelmistönäppäimistöä. Katso kohdasta PROJEKTORIN NIMI ( 35), miten ohjelmistönäppäimistöä käytetään. Syötä aikaero. Säädä sama aikaero, jonka olet säätänyt tietokoneeseen. Jos et ole varma, kysy neuvoa verkonvalvojalta. Palaa -painikkeella valikkoon AIKAERON säätämisen jälkeen. 34

35 2. Verkkoon liittäminen Kohta Kuvaus Mikä tahansa nimi voidaan asettaa projektoriin sen tunnistamiseksi verkossa. VERKON KOKOONPANO / PROJEKTORIN NIMI (jatkuu seuraavalla sivulla) (1) Valitse PROJEKTORIN NIMI ja paina -painiketta. PROJEKTORIN NIMI - valintaikkuna ilmestyy näyttöön. Käytä näkyvää ohjelmistonäppäimistöä syöttääksesi PROJEKTORIN NIMEN. (2) Senhetkinen PROJEKTORIN NIMI näkyy ikkunan 3 ensimmäisellä rivillä. Käytä ENTER- tai -painikkeita merkkien valitsemiseksi ja syöttämiseksi. Poistaaksesi 1 merkin kerrallaan, paina RESET-painiketta tai paina ja -painiketta samaan aikaan. Samoin jos liikutat kohdistinpainiketta näytöllä kohtaan POISTA tai TYHJENNÄ KAIKKI, ja painat sitten ENTER- tai -painiketta, 1 kirjainmerkki tai kaikki kirjainmerkit poistetaan. PROJEKTORIN NIMI voi koostua 64 kirjaimesta. (3) Jo annetun merkin voi muuttaa siirtämällä kohdistin yhdelle 3 ensimmäisestä rivistä ja liikuttamalla kohdistinta muutettavan merkin kohdalle. Kun painat ENTER- tai -painikkeita, merkki valitaan. Noudata sitten samaa menettelytapaa kuin yllä kohdassa (2) on kuvattu. (4) Kun teksti on kirjoitettu, siirrä osoitinta näytöllä kohtaan OK ja paina, ENTER- tai -painiketta. Jos haluat palata aikaisempaan PROJEKTORIN NIMI muutoksia tallentamatta, siirrä kohdistinnäppäintä näytössä kohtaan PERUUTA ja paina sitten, ENTER- tai -painikkeita. 35

36 2. Verkkoon liittäminen Kohta MULTIMEDIA Kuvaus Se ei ole käytettävissä oletusasetuksissa. Jos haluat käyttää sitä, lataa laitelmisto seuraavalta verkkosivulta ja päivitä se. Katso kohtaa 10. Laitelmistopäivitys verkkotoiminnolle latauksen ja laitelmiston päivityksen lisätietoja varten. Tämän kohdan valinta tuo MINUN KUVANI-valikon näkyviin. Käytä sovellusta kuvatietojen siirtämiseen. Voit ladata työkalun verkkosivustolta. Katso kohtaa 6. Minun kuvani-toiminto ( 98) lisätietoja varten MI- NUN KUVASTA. Valitse pysähtyneen kuvan kohde MINUN KUVALLA ja -painikkeella tai ENTER-painikkeella näyttääksesi kuvan. Kohdetta, johon ei ole talletettu kuvaa, ei voida valita. Kunkin kuvan nimi esitetään näytössä korkeintaan 16 merkin MINUN KUVANI pituisena. Näkyvän kuvan vaihtaminen Käytä / painikkeita. Paluu valikkoon Palataksesi valikkoon paina painiketta kaukosäätimestä. Näytettävän kuvan ja sen projektorissa olevan lähdetiedoston poistaminen. (1) Paina RESET-painiketta kaukosäätimessä, kun kuvaa näytetään, näin MINUN KUVANI - POISTA -valikko tulee näkyviin. (2) Suorita tyhjennys painamalla. Lopeta tyhjennys painamalla. (jatkuu seuraavalla sivulla) 36

37 2. Verkkoon liittäminen Item ULKOINEN HALLINTA AMX D.D. (AMX Device Discovery) CRESTRON EXTRON Description Käytä / painikkeita kääntääksesi AMX Device Discoveryn päälle/pois. PÄÄLLE POIS Kun PÄÄLLE valitaan, samaan verkkoon liitetyt AMX:n ohjaimet voivat tunnistaa projektorin. Käy AMX:n verkkosivuilla AMX Device Discoveryn lisätietoja varten. URL: Käytä / painikkeita kääntääksesi Crestron Connected TM päälle/pois. PÄÄLLE POIS Kun PÄÄLLE valitaan, projektorin hallinta ja ohjaus voidaan suorittaa käyttämällä samaan verkkoon yhdistetyn Crestronin ohjaimia. Saadaksesi lisätietoja kohteesta Crestron Connected TM käy seuraavalla verkkosivulla. URL: Käytä / painikkeita kääntääksesi Extron päälle/pois. PÄÄLLE POIS Kun PÄÄLLE valitaan, HDBaseT:n välityksellä yhdistetyn Extronin ohjaimet voivat havaita projektorin. Saadaksesi lisätietoja kohteesta Extron käy seuraavalla verkkosivulla. URL: HUOM! Tämä kohde on käytössä vain, kun HDBaseT asetetaan LANGALLISESSA VERKOSSA. ( VALINNAT-valikko Käyttöohje) (jatkuu seuraavalla sivulla) 37

38 2. Verkkoon liittäminen Kohta MUUT TOIMINNAT Kuvaus Verkkoesityksen käyttämiseksi vaaditan käyttöoikeudellinen sovellus. Katso kohtaa 4. Verkkoesitys ( 86) Verkkoesityksen lisätietoja varten. LOPETA Peruuttaa LiveViewer Pro-esittäjätilan. ESITTÄJÄTILA LOPETA MODERAATTORI- TILA KATKAISE VERKKONÄYTTÖ MIRRORING HYVÄKSY Peruuttaa LiveViewer Pron ja Näytön Mirroringin Moderaattori-tilan. Katkaisee LiveViewer Pro ja Miracastin liitännän. Jos LIITÄNTÄTILAKSI on asetettu PBC, Miracast -liitäntä voidaan sallia tällä valikolla. KÄYNN. UUD. LAITELMISTOPÄIVITYS Käynnistää uudelleen verkkotoiminnon. Päivittää verkkotoiminnon laitelmiston. Katso lisätietoja kappaleesta

39 3. Verkonhallinta 3. Verkonhallinta Voit säätää tai käyttää projektoria verkon avulla samaan verkkoon liitetyn tietokoneen verkkoselaimella. Projektorin web-ohjaus Voit hallita projektoria, hallita statusta kuten lamppuikää, ja asettaa sähköpostin tai aikataulun jne. Projektorin web-ohjaus (Projektorin web-ohjauksessa). Suositeltu verkkoselain Internet Explorer 11 Microsoft Edge Web-ohjausta ei voida näyttää vanhoilla selainversioilla. Käytä viimeisintä versiota. HUOM! Muut kuin suositellut verkkoselaimet eivät ehkä toimi. Jos JavaScript ei ole käytössä verkkoselaimesi asetuksissa, tulee JavaScript aktivoida projektorin Internet-sivujen käyttämiseksi oikein. Katso lisätietoja verkkoselaimesi Help-tiedostoista JavaScriptin aktivointia varten. Kaikkien verkkoselaimen päivitysten toteuttaminen on suositeltavaa. Jos tietoja siirretään samanaikaisesti langattoman ja langallisen LAN:in kautta, projektori ei ehkä käsittele tietoja oikein. (jatkuu seuraavalla sivulla) 39

40 3. Verkonhallinta Crestron e-control Crestron e-control on hallintarajapinta, joka käyttää Crestron Electronics, Inc:n tarjoamaa verkkoselainta. Crestron e-control voi hallita ja tarkkailla projektoria. HUOM! Crestron e-control luodaan käyttämällä Flash :iä. Adobe Flash Player on asennettava tietokoneeseen, jotta voit käyttää Crestron e-control :ia. Crestron e-control ei näytetä verkkoselaimessa, joka ei tue Flash. Missä tahansa seuraavista tapauksista Crestron e-controlia ei voida käyttää. - Verkkoasetukset - Muu asetus - Crestron e-control on "Poista käytöstä" ( 53) - Verkkoasetukset - Yleinen asetus - Crestron on "POIS" ( 46) - VERKKO-valikko - ULKOINEN HALLINTA - Crestron on "POIS" ( 37) Moderaattoriohjaus Jos useita laitetta on yhdistetty projektoriin Näytön Mirroring -toiminnolla, yhdeksi laitetta voidaan asettaa Moderaattori. Moderaattori voi määrittää projektorissa näytettävät laitetta. HUOM! Jos MIRRORING-KOK.PANO-NÄYTTÖTILAKSI on asetettu YKSITTÄINEN tai MONI, toiminta ei ole käytettävissä tässä näytössä. Tämä toiminto on erilainen kuin Moderaattoriohjaus käyttäen LiveViewer Pro. 40

41 3. Verkonhallinta Pääsy verkko-selaimesta 1) Käynnistä laitteestasi verkko-selain. 2) Näppäile selaimen osoitepalkkiin ja paina sitten Enter -näppäintä. Esimerkki: Jos projektorin IP-osoitteeksi on asetettu ) Jos oikea URL on syötetty ja projektori ja tietokone on liitetty asianmukaisesti samaan verkkoon, valintaikkuna tulee näkyviin. HUOM! Älä ohjaa projektoria projektorin ohjausvalikolla tai kaukosäätimellä ja Verkonhallinnan kautta samaan aikaan. Se saattaa aiheuttaa toiminnallisia virheitä projektorissa. Projektorin web-ohjauksen kieli on sama kuin projektorin OSD:n. Jos haluat muuttaa kielen, projektorin kuvaruutunäytön kieli on muutettava. ( KUVARUUTU-valikko Käyttöohje) 41

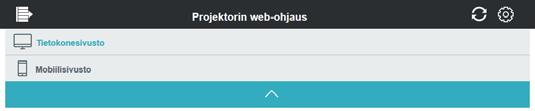

42 3. Verkonhallinta 3.1 Projektorin web-ohjaus Sisäänkirjautuminen Voit käyttää Projektorin web-ohjaus -toimintoa kirjautumalla sisään käyttäjänimelläsi ja salasanallasi. Alla on käyttäjänimen ja salasanan oletusasetukset. Oletusasetus on seuraava. Käyttäjänimi Salasana Administrator <tyhjä> Sisäänkirjautumisikkuna Anna käyttäjäntunnus ja salasana, ja napsauta [OK]. Seuraava näyttö näkyy kun kirjautuminen onnistuu. 42

43 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Päävalikon ja Valinnat-valikon näyttäminen. Näytön yläosan otsikkoalueella seuraavat toiminnat ovat käytettävissä. Kohta (Valikko) Kuvaus Näyttää Päävalikon. Yksityiskohtainen näyttö tulee näkyviin klikkaamalla kohdetta Päävalikossa. Päävalikko voidaan sulkea klikkaamalla Sulje-painiketta tai Päävalikon ulkoaluetta. (Lataa uudelleen) Päivittää näytön. (Valinnat) Avaa tai sulkee Valinnat-valikon. Tietokoneen näyttö tai matkapuhelimen näyttö voidaan valita Valinnat-valikolla. Valikko Otsikkoalue Lataa uudelleen Valinnat Päävalikko Valikko sulje Valinnat-valikon Napsauta haluttua toimintoa tai konfi gurointikohdetta päävalikossa. 43

44 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Verkkotiedot Näyttää projektorin verkkotiedot. 44

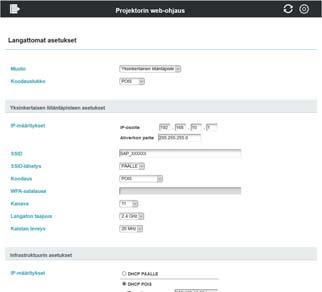

45 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Verkkoasetukset Yleiset asetukset Konfi guroi langattoman ja langallisen LAN:in yhteiset asetukset. Kun asetuksia vaihdetaan, klikkaa [Verkon uudelleenkäynnistäminen]-painiketta [Käytä]-painikkeen klikkaamisen jälkeen, jotta muutokset heijastuisivat projektorin asetuksiin. HUOM! Jos liität projektorin olemassa olevaan verkkoon, kysy neuvoa verkkohallinnasta ennen palvelimen osoitteen asetusta. Projektori ei salli sekä langattoman että langallisen LAN-yhteyden yhdistämistä samaan verkkoon. Älä aseta samaa verkko-osoitetta langattomalle ja langalliselle LAN-yhteydelle. (jatkuu seuraavalla sivulla) 45

46 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Kohta Langaton verkko Projektorin nimi *1 syslocation (SNMP) *2 syscontact (SNMP) *2 Kuvaus Vaihtaa langaton verkko-toiminnon PÄÄLLE/POIS. Konfiguroi projektorin nimen. Konfiguroi sijainnin, johon viitataan kun käytetään SNMP:tä. Konfiguroi yhteystiedot, joihin viitataan kun käytetään SNMP:tä. AMX D.D. *3 (AMX Device Discovery) Crestron *4 Vaihtaa AMX Device Discovery -toiminnon PÄÄLLE/POIS-tilan. Kun PÄÄLLE valitaan, projektori voidaan havaita ja sitä voidaan ohjata AMX-laitteella, joka on yhdistetty samaan verkkoon. Vaihtaa Crestron -toiminnon PÄÄLLE/POIS-tilan. Kun PÄÄLLE valitaan, Crestron voi ohjata projektoria samaan verkkoon yhdistetyn Crestron -laitteen ohjaimista. Vaihtaa Extron-toiminnon PÄÄLLE/POIS-tilan. Kun PÄÄLLE valitaan, projektori voidaan havaita ja sitä voidaan ohjata Extron-laitteella, joka on yhdistetty samaan Extron *5 verkkoon HDBaseT-portin välityksellä. Tämä kohde on käytössä vain, kun HDBaseT asetetaan LANGALLISESSA VERKOSSA. *1 Tekstin pituus voi olla enintään 64 aakkosnumeerista merkkiä tai erikoismerkkiä. Vain }~ ja välilyöntiä voidaan käyttää. *2 Tekstin pituus voi olla enintään 255 aakkosnumeerista merkkiä. *3 Katso AMX-verkkosivulta lisätietoja AMX Device Discoverysta. URL: *4 Katso kappaleesta 9.5 Crestron Connected TM lisätietoja Crestronista. *5 Katso Extron-verkkosivulta lisätietoja Extronista. URL: 46

47 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Verkkoasetukset (jatkuu) Mirroring-asetukset Määrittää Näytön Mirroring -toiminnon. Kun asetuksia vaihdetaan, klikkaa [Verkon uudelleenkäynnistäminen]-painiketta [Käytä]-painikkeen klikkaamisen jälkeen, jotta muutokset heijastuisivat projektorin asetuksiin. Kohta Mirroring LAITTEEN NIMI *1 NÄYTTÖTILA GON Intent Kuvaus Vaihtaa Näytön Mirroring -toiminnon PÄÄLLE/POIS-tilan. Jos MIRRORING on tilassa PÄÄLLE, projektoria ei voida yhdistää laitteestasi Yksinkertaisella liitäntäpisteellä tai Infrastrukt:lla. Määrittää projektorin laitteen nimen Miracast -liitännälle. Määrittää projektorin heijastusnäytön näyttötilan (Yksittäinen/ Moni/Moderaattori). Määrittää kohteen GON (Group Owner Negotiation) Intent. Määrittää, miten helppoa on olla isäntä Wi-Fi Direct - yhteydelle. Mitä suurempi arvo, sitä helpommin voi tulla isännäksi. *1 Tekstin pituus voi olla enintään 23 aakkosnumeerista merkkiä tai erikoismerkkiä. Vain erikoismerkkejä!"#$%&'()*+,-./:;<=>?@[\]^_'{ }~ ja välilyöntiä voidaan käyttää. 47

48 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Verkkoasetukset (jatkuu) Kohta Liitäntätila WPS-ilmoitus Operating Channel Langaton taajuus Kaistan leveys Kuvaus Valitsee WPS-liitäntämenetelmän. [PIN] Yhdistää Miracast -yhteensopivaan laitteestasi PIN-koodilla. PIN-koodi näkyy projektorin näytössä. [PBC] Kun on liitäntäpyyntö laitteestasi, joka on Miracast - yhteensopiva, projektori yhdistetään laitteestasi hyväksymällä projektorin MIRRORING HYVÄKSY-valikossa. [AUTO PBC] Yhdistää projektorin Miracast -yhteensopivaan laitteestasi automaattisesti. Vaihtaa WPS-ilmoitustoiminnon PÄÄLLE/POIS-tilan. Jos tämä asetus on PÄÄLLE, projektori ilmoittaa Miracast - yhteensopivasta laitteestasi tulevan liitäntäpyynnön näytössä. Tämä kohde on pois käytöstä, kun LIITÄNTÄTILAKSI on asetettu AUTO PBC. Määrittää näyttötietojen siirtämiseen käytettävän langattoman kanavan Miracast -liitännän hetkellä. Valittavissa olevat kanavat eroavat riippuen langattomasta taajuuskaistasta. Määrittää langattoman taajuuskaistan Miracast -liitännälle. (2,4 GHz 5 GHz) Määrittää kaistanleveyden Miracast -liitännälle. HUOM! Kun Mirroring on asetettu PÄÄLLE, liitäntä Yksinkertainen liitäntäpiste -tilan tai Infrastrukt-tilan kanssa katkaistaan. On suositeltavaa käyttää langallista LAN:a, kun projektorin tilan hallintaa suoritetaan. 48

49 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Verkkoasetukset (jatkuu) Langattomat asetukset Konfi guroi langattoman LAN:in asetukset. Kun asetuksia vaihdetaan, klikkaa [Verkon uudelleenkäynnistäminen]-painiketta [Käytä]-painikkeen klikkaamisen jälkeen, jotta muutokset heijastuisivat projektorin asetuksiin. Muoto Kohta Koodauslukko Kuvaus Vaihtaa langattomaan liitäntätilaan. Vaihtaa Koodauslukon PÄÄLLE/POIS-tilan. Kun Koodauslukko on asetettu PÄÄLLE, näitä asetuksia ei voida vaihtaz projektorin valikon avulla. Muoto / SSID / SSID-lähetys / Koodaus / Koodausavain (WEP-avain, WPA-salalause) (jatkuu seuraavalla sivulla) 49

50 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Verkkoasetukset (jatkuu) 1. Yksinkertaisen liitäntäpisteen asetukset Kohta Kuvaus Määrittää projektorin IP-osoitteen Yksinkertainen IP-määritykset liitäntäpiste -tilassa. Tämän tilan Aliverkon peitteeksi on määrätty SSID *1 Määrittää Yksinkertainen liitäntäpiste -tilan SSID:n. Vaihtaa SSID-lähetyksen PÄÄLLE/POIS-tilan. SSID-lähetys Kun tämä toiminto on asetettu POIS, projektorin SSID:tä ei näytetä laitteestasi langaton liitäntä -listassa. Koodaus Valitsee tiedon koodausmenetelmän. WPA-salalause *2 Määrittää WPA-salalauseen. Valitsee langattoman kanavan. Kanava Valittavissa olevat kanavat eroavat riippuen langattomasta taajuuskaistasta. Langaton taajuus Määrittää langattoman liitännän taajuuden. Kaistan leveys Määrittää langattoman liitännän taajuuden kaistanleveyden. *1 Tekstin pituus voi olla enintään 32 aakkosnumeerista merkkiä tai erikoismerkkiä. Vain erikoismerkkejä!"#$%&'()*+,-./:;<=>?@[\]^_'{ }~ ja välilyöntiä voidaan käyttää. *2 Tekstin pituus voi olla 8-63 aakkosnumeerista merkkiä tai erikoismerkkiä. Vain erikoismerkkejä!"#$%&'()*+,-./:;<=>?@[\]^_'{ }~ ja välilyöntiä voidaan käyttää. (jatkuu seuraavalla sivulla) 50

51 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Verkkoasetukset (jatkuu) 2. Infrastruktuuri-asetukset Kohta IP-määritykset SSID *1 Koodaus WEP-avain Kuvaus Määrittää projektorin verkkoasetukset Infrastrukt-tilassa. [DHCP PÄÄLLE] Ottaa DHCP:n käyttöön. [DHCP POIS] Poistaa DHCP:n käytöstä. Määrittää IP-osoitteen, aliverkon peitteen, oletusyhdyskäytävän ja DNS-palvelimen (ensisijainen/vaihtoehtoinen). Määrittää Infrastrukt-tilan SSID:n. Valitsee tiedon koodausmenetelmän. Syöttää WEP-salasanan. Joko ASCII-merkkejä tai heksadesimaalinumeroita voidaan käyttää. Kuitenkaan näiden yhdistelmää ei voida käyttää. Koodaus ASCII-merkit HEX-numerot WEP 64bit 5 merkit 10 merkit WEP 128bit 13 merkit 26 merkit WPA-salalause *2 Syöttää WPA-salalauseen. *1 Tekstin pituus voi olla enintään 32 aakkosnumeerista merkkiä tai erikoismerkkiä. Vain erikoismerkkejä!"#$%&'()*+,-./:;<=>?@[\]^_'{ }~ ja välilyöntiä voidaan käyttää. *2 Tekstin pituus voi olla 8-63 aakkosnumeerista merkkiä tai erikoismerkkiä. Vain erikoismerkkejä!"#$%&'()*+,-./:;<=>?@[\]^_'{ }~ ja välilyöntiä voidaan käyttää. HUOM! Jos Koodauslukko on tilassa PÄÄLLE, langaton yhdistäminen suoritetaan vain, kun se voidaan tehdä vaihtamatta nykyisiä asetuksia. Kanavat vaihtelevat maasta riippuen. Lisäksi maasta tai alueesta riippuen saatetaan vaatia sellaisen langattoman verkkokortin käyttöä, joka vastaa vastaavan maan tai alueen standardeja. Jos liität projektorin olemassa olevaan verkkoon, kysy neuvoa verkkohallinnasta ennen palvelimen osoitteen asetusta. Projektori ei salli sekä langattoman että langallisen LAN-yhteyden yhdistämistä samaan verkkoon. Älä aseta samaa verkko-osoitetta langattomalle ja langalliselle LAN-yhteydelle. 51

52 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Verkkoasetukset (jatkuu) Langalliset asetukset Konfi guroi langallisen LAN:in asetukset. Kun asetuksia vaihdetaan, klikkaa [Verkon uudelleenkäynnistäminen]-painiketta [Käytä]-painikkeen klikkaamisen jälkeen, jotta muutokset heijastuisivat projektorin asetuksiin. Kohta IP-määritykset Kuvaus Konfi guroi verkkoasetukset. [DHCP PÄÄLLE] Ottaa DHCP:n käyttöön. [DHCP POIS] Poistaa DHCP:n käytöstä. Määrittää IP-osoitteen, aliverkon peitteen, oletusyhdyskäytävän ja DNS-palvelimen (ensisijainen/vaihtoehtoinen). 52

53 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Verkkoasetukset (jatkuu) Muut asetukset Määrittää muut verkkoasetukset. Kun asetuksia muutetaan, klikkaa [Käytä]-painiketta, jotta muutokset heijastuisivat projektorin asetuksiin. Kohta Kuvaus Crestron e-control *1 Määrittää Käytössä/Poista käytöstä Crestron e-controlille. *1 Katso kappaleesta 3.2 Crestron e-control lisätietoja Crestron e-controlista. 53

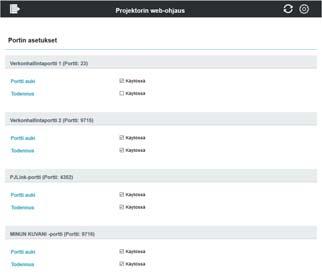

54 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Portin asetukset Määrittää verkkoviestintäportin. Kun asetuksia vaihdetaan, klikkaa [Verkon uudelleenkäynnistäminen]-painiketta [Käytä]-painikkeen klikkaamisen jälkeen, jotta muutokset heijastuisivat projektorin asetuksiin. Kohta Kuvaus Määrittää Käytössä/Poista käytöstä kohteelle Portti auki. Portti auki Kun poistat käytöstä käyttämättömän porttitoiminnon, laittomien käyttäjien pääsy voidaan estää. Todennus Määrittää Käytössä/Poista käytöstä kohteelle Todennus. Määrittää SNMP-loukun kohteen. Trap-osoite *1 Tätä kohdetta ei voida asettaa vain IP-osoitteella vaan myös verkkotunnuksella. Lataa MIB-tiedosto Lataa MIB-tiedoston SNMP:lle projektorista. Portin numero Määrittää käytettävän porttinumeron Verkkosilta-toimintoon. *1 Tekstin pituus voi olla enintään 255 aakkosnumeerista merkkiä, "-" ja ".". 54

55 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Sähköpostiasetukset Määrittää sähköpostiasetukset. Kun asetuksia muutetaan, klikkaa [Käytä]-painiketta, jotta muutokset heijastuisivat projektorin asetuksiin. Tätä asetusta ei voida palauttaa alkuasetuksiiin, kun klikataan [Palauta]-painiketta. Lähettää testisähköpostin, kun klikkaat [Lähetä testiviesti]. Kohta Lähetä sähköpostiviesti Todennus Kuvaus Määrittää Käytössä/Poista käytöstä sähköpostin lähettämiselle. Sähköpostin sisältöä voidaan muokata Hälytysasetusten kussakin näytössä. Valitsee todennusmenetelmän. Käyttäjänimi Näppäile sama käyttäjänimi SMTP-palvelimelle tai POP-palvelimelle. *1 Salasana *1 Näppäile sama salasana SMTP-palvelimelle tai POP-palvelimelle. *1 Tekstin pituus voi olla enintään 63 aakkosnumeerista merkkiä tai erikoismerkkiä. Vain }~ ja välilyöntiä voidaan käyttää. (jatkuu seuraavalla sivulla) 55

56 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Sähköpostiasetukset (jatkuu) 1. SMTP- / POP-palvelin Kohta Palvelimen osoite *1 Kuvaus Määrittää SMTP-palvelimen osoitteen tai POP-palvelimen osoitteen. Tätä kohdetta ei voida asettaa vain IP-osoitteella vaan myös verkkotunnuksella. Määrittää porttinumeron SMTP-palvelimelle tai POPpalvelimelle. Portin numero *1 Tekstin pituus voi olla enintään 255 aakkosnumeerista merkkiä, "-" ja ".". 2. Sähköpostiosoite Kohta Lähettäjän sähköpostiosoite *1 Vastaanottajan sähköpostiosoite *1 Kuvaus Konfiguroi lähettäjän sähköpostiosoitteen. Konfiguroi korkeintaan viiden vastaanottajan sähköpostiosoitteet. Voit myös yksilöidä [vastaanottaja] tai [kopio] jokaiselle osoitteelle. *1 Tekstin pituus voi olla enintään 255 aakkosnumeerista merkkiä, "-", ".", _ HUOM! Voit varmistaa, toimivatko sähköpostiasetukset kunnolla käyttämällä [Lähetä testiviesti] -painiketta. Ota käyttöön Lähetä sähköposti -asetukset ennenkuin napsautat [Lähetä testiviesti]. Jos liität projektorin olemassa olevaan verkkoon, kysy neuvoa verkkohallinnasta ennen palvelimen osoitteen asetusta. Käyttääksesi verkkotunnusta SMTP-palvelimen tai POP-palvelimen osoitteeseen, DNS-palvelimen asetus on välttämätöntä. Sähköpostiosoitteeseen käytettyjä merkkejä ei ehkä sallita riippuen sähköpostipalvelimesta. 56

57 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Hälytysasetukset Määrittää virheiden/varoitusten ilmoitukset. Katso kappaleesta 9.1 Sähköpostihälytykset lisätietoja yllä olevista virheistä/ varoituksista. Kun asetuksia muutetaan, klikkaa [Käytä]-painiketta, jotta muutokset heijastuisivat projektorin asetuksiin. Tätä asetusta ei voida palauttaa alkuasetuksiiin, kun klikataan [Palauta]-painiketta. Kohta Kuvaus Hälytyksen kellonaika *1 Konfi guroi hälytysajan. Napsauta [Käytössä] tarkistusruutua ja ota käyttöön SNMP SNMP Trap *2 Trap -hälytykset. Napsauta [Käytössä] tarkistusruutua ja ota käyttöön Lähetä sähköpostiviesti sähköpostihälytykset. Viestin teksti *3 Konfi guroi lähetettävän sähköpostin asiarivin. Viestin teksti *4 Konfi guroi lähetettävän sähköpostin tekstin. *1 Vain Lampun käyttöiän hälytys ja Suodattimen käyttöiän hälytys. *2 Kylmäkäynnistyksen ja Todennusvirheen asetuskohde on vain SNMP-loukku. *3 Tekstin pituus voi olla enintään 100 aakkosnumeerista merkkiä tai erikoismerkkiä. Minkä tahansa monitavumerkin käyttö saattaa lyhentää tekstiä. Vain }~ ja välilyöntiä voidaan käyttää. *4 Tekstin pituus voi olla enintään 1024 aakkosnumeerista merkkiä tai erikoismerkkiä. Minkä tahansa monitavumerkin käyttö saattaa lyhentää tekstiä. Vain }~ ja välilyöntiä voidaan käyttää. 57

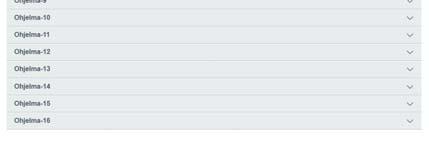

58 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Aikatauluasetukset Aikataulun hallinta Määrittää aikatauluasetukset. Katso kappaleesta 9.3 Tapahtumasuunnittelu lisätietoja aikatauluasetuksista. Lisää merkki määrätyn päiväyksen tai päivänn valintaruutuun suorittaaksesi aikataulutoiminnon ja valitse käytettävä ohjelman numero. Kun asetetaan määrättyä päiväystä, syötä päiväys (kuukausi/päivä). Klikkaa [Käytä]-painiketta tallentaaksesi asetukset projektoriin. Vahvista kuhunkin ohjelmaan rekisteröidyt tapahtumatiedot näytössä. HUOM! Varmista, että päiväys ja kellonaika on säädetty ennen ohjelmoitujen tapahtumien ottamista käyttöön. 1. Ohjelmalista Klikkaa "Ohjelmalista"-painiketta näyttääksesi ohjelman. (Katso tietoja kohdasta " Ohjelmalista".) 2. Ohjelman muokkaus Klikkaa "Ohjelman muokkaus"-painiketta muokataksesi ohjelmaa. (Katso tietoja kohdasta " Ohjelman muokkaus".) 3. Ohjelmakopio Klikkaa "Ohjelmakopio"-painiketta kopioidaksesi ohjelman. (Katso tietoja kohdasta " Ohjelmakopio".) 58

59 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Aikatauluasetukset (jatkuu) Ohjelmalista Näyttää kuhunkin ohjelmaan rekisteröidyt tapahtumatiedot. Klikkaa [Takaisin]-painiketta palataksesi takaisin Aikataulun hallintanäyttöön. 59

60 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Aikatauluasetukset (jatkuu) Ohjelman muokkaus Muokkaa ohjelmaa. Valitse muokattavan ohjelman numero ja aseta tapahtuma ja toteuttamisaika. Klikkaa [Rekisteröi] -painikettalisätäksesi tapahtuman valittuun ohjelman numeroon. Klikkaa [Poista]-painiketta poistaaksesi tapahtuman. Klikkaa [Poista kaikki]-painiketta poistaaksesi kaikki tapahtumat. Klikkaa [Takaisin]-painiketta palataksesi takaisin Aikataulun hallintanäyttöön. Projektori voi hallita seuraavia tapahtumia automaattisesti käyttämällä aikataulutoimintoa. Kohta Virta Lähde Minun kuvani Messenger Eco-tila Tyhjä Kuvaus Määrittää virran säädön. Määrittää Tulolähteen vaihtamisen. Määrittää Minun kuvani-näytön. Määrittää Messenger-tekstitietojen näytön. Määrittää Eco-tilan vaihtamisen. Määrittää Päälle/Pois-tilanTyhjälle. HUOM! Aikataulun 16 ohjelman maksimimäärä voidaan asettaa. 20 tapahtuman maksimimäärä voidaan rekisteröidä 1 ohjelmaan. 60

61 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Aikatauluasetukset (jatkuu) Ohjelmakopio Määrittää ohjelmakopion. Valitse alkuperäinen ohjelman numero (näytön yläosan pudotuslista) ja ohjelman numero (näytön alaosan pudotuslista). Klikkaa [Kopiointi kohteeseen]-painiketta kopioidaksesi ohjelman. Klikkaa [Muokkaa]-painiketta muokataksesi kopioidun ohjelman tapahtumaa ohjelman kopioimisen jälkeen. Klikkaa [Takaisin]-painiketta palataksesi takaisin Aikataulun hallintanäyttöön. HUOM! Samaa ohjelmanumeroa ei voida valita sekä ohjelmalle, josta kopioidaan, ja ohjelmalle, johon kopioidaan. 61

62 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Päiväyksen/Kellonajan asetukset Määrittää päiväyksen/ajan. Kun asetuksia vaihdetaan, klikkaa [Verkon uudelleenkäynnistäminen]-painiketta [Käytä]-painikkeen klikkaamisen jälkeen, jotta muutokset heijastuisivat projektorin asetuksiin. Kohta Nykyinen päivämäärä Nykyinen kellonaika Aikaero Kuvaus Määrittää tämän hetkisen päiväyksen. Määrittää tämän hetkisen ajan. Määrittää aikaeron Greenwichin keskiaikaan (jatkuu seuraavalla sivulla) 62

63 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Päiväyksen/Kellonajan asetukset (jatkuu) 1. Kesäaika Valitse valintaikkuna, kun käytät kesäaikaa. Kohta Alkaa Kuukausi Viikko Päivä Aika Päättyy Kuukausi Viikko Päivä Aika Kuvaus Konfiguroi päiväyksen ja kellonajan päivänvalonaikaisen säästöajan aloittamiselle. Konfiguroi kuukauden päivänvalonaikaisen säästöajan aloittamiselle. Konfiguroi viikon kuukaudesta päivänvalonaikaisen säästöajan aloittamiselle. Konfiguroi viikonpäivän päivänvalonaikaisen säästöajan aloittamiselle. Määrittää ajan, jolloin kesäaika alkaa. Konfiguroi päiväyksen ja kellonajan päivänvalonaikaisen säästöajan lopettamiselle. Konfiguroi kuukauden päivänvalonaikaisen säästöajan lopettamiselle. Konfiguroi viikon kuukaudesta päivänvalonaikaisen säästöajan lopettamiselle. Konfiguroi viikonpäivän päivänvalonaikaisen säästöajan lopettamiselle. Määrittää ajan, jolloin kesäaika päättyy. 2. SNTP Kohta Palvelimen osoite *1 Aikaväli Kuvaus Konfiguroi SNTP-palvelimen osoitteen. Tätä kohdetta ei voida asettaa vain IP-osoitteella vaan myös verkkotunnuksella. Konfiguroi aikavälin, jonka puitteissa Päiväys- ja Kellonaika -tiedot tulee hakea SNTP-palvelimesta. *1 Tekstin pituus voi olla enintään 255 aakkosnumeerista merkkiä, "-" ja ".". HUOM! SNTP-painikkeen ottamiseksi käyttöön tulee aikaeron olla asetettu. Projektori hakee Päiväys- ja Kellonaika -tiedot aikapalvelimesta ja ohittaa aika-asetukset, kun SNTP otetaan käyttöön. Sisäinen kello ei mahdollisesti pysy tarkasti ajassa. SNTP:n käyttäminen on suositeltavaa tarkan ajan ylläpitämiseksi. Sisäinen paristo täytyy vaihtaa, kun aika on pois päältä pian päiväyksen ja ajan asettamisen jälkeen. Käyttääksesi verkkotunnusta SNTP-palvelimen osoitteeksi DNS-palvelimen asetus on välttämätöntä. 63

64 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Turva-asetukset Käyttäjätili Määrittää käyttäjänimen ja salasananprojektorin web-ohjaus-näyttöön sisäänkirjautumista varten. Kun asetuksia vaihdetaan, klikkaa [Verkon uudelleenkäynnistäminen]-painiketta [Käytä]-painikkeen klikkaamisen jälkeen, jotta muutokset heijastuisivat projektorin asetuksiin. Kohta Käyttäjänimi Salasana Anna salasana uudestaan Kuvaus Määrittää käyttäjänimen. Määrittää salasanan. Anna ylläoleva salasana uudelleen tarkistusta varten. HUOM! Älä unohda käyttäjänimeä ja salasanaa. 64

65 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Turva-asetukset (jatkuu) Verkonhallinta Määrittää todennuksen salasananprojektorin hallinnassa. Kun asetuksia vaihdetaan, klikkaa [Verkon uudelleenkäynnistäminen]-painiketta [Käytä]-painikkeen klikkaamisen jälkeen, jotta muutokset heijastuisivat projektorin asetuksiin. Kohta Salasana Anna salasana uudestaan Määrittää salasanan. Kuvaus Anna ylläoleva salasana uudelleen tarkistusta varten. HUOM! Tätä salasanaa käytetään yhteisesti toiminnolle, joka käyttää seuraavia viestintäportteja. Verkkohallintaportti1 (Portti:23) Verkkohallintaportti2 (Portti:9715) PJLink-portti (Portti:4352) MINUN KUVANI-portti (Portti:9716) Messengerin portti (Portti:9719) 65

66 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Turva-asetukset (jatkuu) Verkkoesitys Määrittää salasananverkkoesityksen heijastetun näytön näyttörajoitukselle. Kun asetuksia vaihdetaan, klikkaa [Verkon uudelleenkäynnistäminen]-painiketta [Käytä]-painikkeen klikkaamisen jälkeen, jotta muutokset heijastuisivat projektorin asetuksiin. Salasana Kohta Anna salasana uudestaan Kuvaus Määrittää salasanan. Kun salasana on asetettu tyhjäksi, todennus ei ole pätevä. Anna ylläoleva salasana uudelleen tarkistusta varten. 66

67 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Turva-asetukset (jatkuu) Moderaattoriohjaus Määrittää salasanan verkkoesityksen moderaattoritilalle ja Näytön Mirroring-tilalle. Kun asetuksia vaihdetaan, klikkaa [Verkon uudelleenkäynnistäminen]-painiketta [Käytä]-painikkeen klikkaamisen jälkeen, jotta muutokset heijastuisivat projektorin asetuksiin. Kohta Käyttäjänimi *1 Salasana Anna salasana uudestaan Kuvaus Näyttää käyttäjänimen moderaattoriohjaus-näyttöön sisäänkirjautumista varten. Määrittää salasanan. Anna ylläoleva salasana uudelleen tarkistusta varten. *1 Tätä asetusta ei voida muuttaa. HUOM! Salasana on sama Näyttö Mirroringin ja LiveViewer Pro Moderaattori-tilalle. 67

68 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Turva-asetukset (jatkuu) SNMP Määrittää yhteisön nimen SNMP:n käyttöä varten. Kun asetuksia vaihdetaan, klikkaa [Verkon uudelleenkäynnistäminen]-painiketta [Käytä]-painikkeen klikkaamisen jälkeen, jotta muutokset heijastuisivat projektorin asetuksiin. Kohta Yhteisön nimi Konfi guroi yhteisön nimen. Kuvaus 68

69 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Turva-asetukset (jatkuu) MAC-osoitesuodatin Määrittää MAC-osoitesuodattimen. 69

70 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Turva-asetukset (jatkuu) Kun asetuksia vaihdetaan, klikkaa [Verkon uudelleenkäynnistäminen]-painiketta [Käytä]-painikkeen klikkaamisen jälkeen, jotta muutokset heijastuisivat projektorin asetuksiin. Kohta MAC-osoitesuodatin MAC-osoitteen suodatinlista Laitteen nimi [Tyhjennä] [1]* (Yksinkertainen liitäntäpiste) [2]* (Mirroring) Liitäntälista MAC-osoite Laitteen nimi [Rekisteröi] (jatkuu seuraavalla sivulla) Kuvaus Määrittää Käytössä/Ei käytössä MAC-osoitesuodatintoiminnolle. Kun tämä toiminto on käytössä, valitse, käytätkö MACosoitesuodatinlistaa sallimiseen vai hylkäämiseen. Syöttää sen langattoman laitteen, jonka liitäntää haluat rajoittaa, MAC-osoitteen. Korkeintaan 16 MAC-osoitetta voidaan rekisteröidä. Mikä tahansa nimi voidaan asettaa hallitsemaan MACosoitetta. Poistaa MAC-osoitteen listasta yksittäisesti. Kun tämä kohde on käytössä, se sallii tai hylkää Yksinkertainen liitäntäpiste-liitännän langattoman laitteen kanssa, jonka MAC-osoite syötetään. Kun tämä kohde on käytössä, se sallii tai hylkää Miracast - liitännän langattoman laitteen kanssa, jonka MAC-osoite syötetään. Näyttää tällä hetkellä yhdistetyn laitteen MAC-osoitteen. Näyttää tällä hetkellä yhdistetyn laitteen MAC-osoitteen. Näyttää yhdistetyn laitteestasi laitteen nimen Miracast - liitännän hetkellä. Rekisteröi MAC-osoitteen, jonka valintaruutu on valittu MAC-osoitelistan liitäntälistassa. 70

71 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Projektorin hallinta Määrittää kunkin kohteen toiminnon projektori valikossa. Valikko vaihtelee mallista riippuen. HUOM! Jos asetuksia muutetaan valikossa tai kauko-ohjaimella, kun asetuksia muutetaan tässä näytössä, näyttö ja varsinainen asetus eivät ehkä vastaa toisiaan. Tässä tapauksessa klikkaa Lataa uudelleen ( ) -painiketta päivittääksesi näytön. 71

72 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Kaukosäädin Valikon toiminta ja tulolähteen vaihto voidaan tehdä tässä näytössä kuten kaukoohjaimella. Valikko vaihtelee mallista riippuen. HUOM! Painikkeen alhaalla pitämistä ei tueta tässä näytössä. Painiketta tulisi painaa toistuvasti jatkuvaa toimintaa varten. Kun klikkaat painiketta nopeasti ja toistuvasti, joitakin käskyjä ei ehkä lähetetä oikein. Klikkaa jaksoittain. Kun [VALMIUSTILA]- tai [PÄÄLLE]-painiketta painetaan, viesti-ikkuna tulee esiin toiminnon vahvistamista varten. Jos haluat ohjata tehoa, paina [OK], muussa tapauksessa paina [Peruuta]. 72

73 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Projektorin tila Näyttää kunkin tilan tiedot. Näytettävät tiedot vaihtelevat mallista riippuen. 73

74 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Yhteystesti Tarkastaa liitännän määrättyyn IP-osoitteeseen. Kohta Kohteen IP-osoite Näytä esimerkki onnistuneesta yhteydestä : Kuvaus Klikkaa [Suorita]-painiketta testataksesi yhteyden yhdistettävän IP-osoitteen syöttämisen jälkeen. Näytä esimerkki epäonnistuneesta yhteydestä : HUOM! Varmista kohteena olevan IP-osoitteen tiedot verkonvalvojan avulla. Yhteystesti saattaa päätyä virheeseen, vaikka yhteys on muodostettu oikein, kun yhteyden tarkastamista varten käytettävät pakkaukset on hylätty ennen kohteeseen saapumista palomuurin tai pakkaussuodattimen asetuksissa jne. Yhteystestin tulos näytetään vain englanniksi. 74

75 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Verkon uudelleenkäynnistäminen Käynnistää uudelleen verkkoliitännän. HUOM! Kun projektori on onnistuneesti yhdistetty samalla verkkoasetuksella kuten ennen sen uudelleen käynnistymistä, verkkotiedot-näyttö näytetään automaattisesti uudelleen käynnistämisen jälkeen. Seuraava näyttö näkyy, jos projektori ei voi yhdistää verkkoon verkkoasetuksen muutoksen vuoksi jne. Lopeta selain ja käynnistä se uudelleen. 75

76 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Laitelmistopäivitys Päivittää projektorin laitelmiston. Kohta Mallin nimi Laitelmistoversio Päivitä verkkolaitelmisto Kuvaus Näyttää projektorin mallin nimen. Näyttää nykyisen laitelmistoversion. Päivittää laitelmiston. Valitse verkkolaitelmistotiedosto päivitystä varten [Selaa...]-painikkeella. Sitten laitelmistopäivitys alkaa [Päivitä laitelmisto]- painikkeen klikkaamisen jälkeen. HUOM! Päivitystiedosto voidaan ladata verkkosivultamme. Katso kappaleesta 10 Verkkotoiminnon laitelmistopäivitys lisätietoja päivitystoimenpiteestä. Laitelmisto voidaan päivittää myös käyttämällä USB-muistilaitetta. Päivitystä Web-ohjauksen avulla ei voida suorittaa päivityksen aikana, joka käyttää USB-muistilaitetta. Älä sammuta projektorialaitelmistopäivityksen aikana. Laitelmistoa ei ehkä päivitetä normaalisti, ja se saattaa johtaa projektorin toimintahäiriöön ja ongelmiin. Projektoria ei voida hallita tai sen asetuksia ei voida muuttaa verkkonäytöstä laitelmistopäivityksen aikana. Kun laitelmistopäivitys on valmis, verkko käynnistetään uudelleen automaattisesti, ja liitäntä projektorin kanssa katkaistaan. Vahvista, että laitelmistoversiotiedot on päivitetty näytössä selaimen lopettamisen ja web-ohjaukseen uudelleen kirjautumisen jälkeen. 76

77 3. Verkonhallinta 3.2 Crestron e-control Sarkain Yllä näkyvä Main-ikkuna tulee näkyviin aluksi. Jos olet valinnut käytettäväksi User Passwordn Tools-ikkunassa ( 81), oikealla näkyvä salasanaa pyytävä ikkuna tulee näkyviin. Mitään toimintoja ei voida käyttää ennen kuin salasana on syötetty. Kun olet syöttänyt esimääritetyn salasanan, valintaikkuna häviää ja Main-ikkuna tulee näkyviin. Kuten näet alla, voit avata ikkunan napsauttamalla ulkonema ikkunan yläreunasta. User Password -valintaikkuna Sarkain Logout Tools Info Contact IT Help Kuvaus Kirjautuu ulos e-control :ista. Tämä ulkonema tulee näkyviin vain, kun Tools-ikkuna:n User Password on käytössä. Avaa Tools-ikkunan ( 81). Avaa Infoikkunan ( 83). Avaa Help Desk -ikkunan ( 84). 77

78 3. Verkonhallinta 3.2 Crestron e-control (jatkuu) HUOM! Missä tahansa seuraavista tapauksista Crestron e-controlia ei voida käyttää. - Verkkoasetukset - Muu asetus - Crestron e-control on "Poista käytöstä" ( 53) - Verkkoasetukset - Yleinen asetus - Crestron on "POIS" ( 46) - VERKKO-valikko - ULKOINEN HALLINTA - Crestron on "POIS" ( 37) Aseta Crestron tilaan päälle ja ota käyttöön Crestron e-control. Sen jälkeen sulje verkkoselain. Käynnistä verkkoselain uudelleen ja syötä projektorin IP-osoite. Vain englannin kieli on tuettu Crestron e-control :issa. Jos yhteys katkaistaan, esiin tulee Loading -näyttö. Tarkista projektorin ja tietokoneen välinen yhteys ja palaa sitten tälle verkkosivulle tai päivitä se. Hallintaa kohteesta Crestron e-control tuetaan vain langallisen LANin kautta. 78

79 3. Verkonhallinta 3.2 Crestron e-control (jatkuu) Main-ikkuna Voit käyttää projektorin peruspainikkeita tällä ruudulla. HUOM! Jos projektori on valmiustilassa, vain [Power]-painiketta voidaan käyttää. 1 Napsauta painiketta ja toimi seuraavasti. Painike Power Vol - / Vol + Mute Kuvaus Käynnistää/katkaisee virran. Säätää ääniasetukset. Kääntää vaimentimen päälle/pois päältä. 2 Sources List Voit napsauttaa painiketta vaihtaaksesi sisääntulokanavaa. Kursori liikkuu valittuna olevan tuloportin mukaan. Painike Kuvaus Computer in Portti asentoon COMPUTER IN. HDMI 1 / MHL Portti asentoon HDMI 1/ MHL. HDMI 2 Portti asentoon HDMI 2. HDBaseT Portti asentoon HDBaseT. Video Portti asentoon VIDEO. LAN Portti asentoon LAN. 79

80 3. Verkonhallinta 3.2 Crestron e-control - Main-ikkuna (jatkuu) 3 Napsauta painiketta ja toimi seuraavasti. Näet piilotetut painikkeet napsauttamalla / -kuvakkeita vasemmalla ja oikealla puolella. Painike Freeze Contrast Brightness Color Sharpness Magnify Auto Blank Kuvaus Kääntää Kuvan pysäytyksen päälle/pois päältä. Säätää kontrastiasetukset. Säätää kirkkausasetukset. Säätää väriasetukset. Säätää terävyysasetukset. Säätää suurennusasetusta [+] / [-]-painikkeilla. Käytä [ ] [ ] [ ] [ ] -painikkeita siirtyäksesi alueelle, jonka haluat suurentaa. Suorittaa automaattisen säädön. Vaihtaa Tyhjän näytön päälle/pois päältä. 4 Napsauta painiketta ja käytä samalla tavalla kuin kaukosäädintä. Painike Menu Enter Reset Kuvaus Sama toiminto kuin MENU-painikkeella. Sama toiminto kuin ENTER-painikkeella. Sama toiminto kuin RESET-painikkeella. Sama toiminto kuin -painikkeella. Sama toiminto kuin -painikkeella. Sama toiminto kuin -painikkeella. Sama toiminto kuin -painikkeella. 80

81 3. Verkonhallinta 3.2 Crestron e-control (jatkuu) Tools-ikkuna Konfiguroi projektorin ja Crestron -hallintajärjestelmän väliset asetukset. Napsauta [Exit]-painiketta palataksesi Main-ikkunaan. HUOM! Jos käytetään DBCS-merkkejä, syötettävää tekstiä tai numeroita ei voida asettaa oikein. Mitään tämän ikkunan kohtia ei voi jättää tyhjäksi. 1 Crestron Control Konfiguroi Crestron -hallintajärjestelmän laitteiden asetukset. Kohta IP Address IP ID Port Kuvaus Konfiguroi hallintajärjestelmän IP-osoitteen. Konfiguroi hallintajärjestelmän IP-tunnuksen. Määrittää hallintajärjestelmän käyttämän yhteyden porttinumeron. Napsauta [Send]-painiketta käyttääksesi asetuksia. 2 Projector Konfiguroi projektorin verkkoasetukset. Kohta Projector Name Location Assigned To: Kuvaus Konfiguroi projektorin nimen. Projektorin nimi voi olla korkeintaan 64 alfanumeerisen merkin pituinen. Konfiguroi projektorin sijaintinimen. Voit määrittää Locationnimen enintään 32 kirjaimesta ja numerosta. Konfiguroi projektorin käyttäjätunnuksen. Voit määrittää käyttäjätunnuksen enintään 32 kirjaimesta ja numerosta. Käytettävät symbolit ovat välilyönti ja seuraavat;!"#$%&'()*+,-./:;<=>?@[\]^_`{ }~ Napsauta [Send]-painiketta käyttääksesi asetuksia. 81

82 3. Verkonhallinta 3.2 Crestron e-control - Tools-ikkuna (jatkuu) 3 Projector Konfiguroi projektorin verkkoasetukset. Kohta DHCP IP Address Subnet Mask Default Gateway DNS Server Kuvaus Ottaa DHCP:n käyttöön. Konfiguroi IP-osoitteen, kun DHCP ei ole käytössä. Konfiguroi apuverkon maskin, kun DHCP ei ole käytössä. Konfiguroi oletusportin, kun DHCP ei ole käytössä. Konfiguroi DNS-palvelimen osoitteen, kun DHCP ei ole käytössä. Napsauta [Send]-painiketta käyttääksesi asetuksia. 4 User Password Konfiguroi User Passwordn. Valitse valintaruutu, jotta saat kehotuksen syöttää User Passwordn ennen e-control :in käynnistämistä. Kohta New Password Confirm Kuvaus Määrittää salasanan. Voit määrittää salasanan enintään 26 kirjaimesta ja numerosta. Käytettävät symbolit ovat välilyönti ja seuraavat;!"#$%&'()*+,-./:;<=>?@[\]^_`{ }~ Anna ylläoleva salasana uudelleen tarkistusta varten. Jos salasana on väärin, näkyviin tulee virheviesti. Napsauta [Send]-painiketta käyttääksesi asetuksia. 5 Admin Password Konfiguroi Admin Passwordn. Valitse valintaruutu, jotta saat kehotuksen syöttää Admin Passwordn ennen Tools-ikkunan käynnistämistä. Kohta New Password Confirm Kuvaus Määrittää salasanan. Voit määrittää salasanan enintään 26 kirjaimesta ja numerosta. Käytettävät symbolit ovat välilyönti ja seuraavat;!"#$%&'()*+,-./:;<=>?@[\]^_`{ }~ Anna ylläoleva salasana uudelleen tarkistusta varten. Jos salasana on väärin, näkyviin tulee virheviesti. Napsauta [Send]-painiketta käyttääksesi asetuksia. 82

83 3. Verkonhallinta 3.2 Crestron e-control (jatkuu) Infoikkuna 1 2 Näyttää projektorin vallitsevat asetukset ja tilan. Napsauta [Exit]-painiketta palataksesi Main-ikkunaan. 1 Projector Information Kohta Projector Name Location MAC Address Resolution Lamp Hours Assigned To: Kuvaus Näyttää projektorin nimiasetukset. Näyttää projektorin sijaintinimen. Näyttää projektorin langallisen LAN:in MAC-osoitteen. Näyttää projektorin valitun tulosignaalin resoluution ja vertikaalisen taajuuden. Näyttää lampun käyttöajan. Näyttää projektorin käyttäjätunnuksen. 2 Projector Status Kohta Power Status Input Source Picture Mode Installation Eco Mode Error Status Kuvaus Näyttää virtastatuksen. Näyttää sisääntulosignaalin lähteen. Näyttää kuvatilan asetukset. Näyttää asennusasetukset. Näyttää eco-tilan asetukset. Näyttää virhestatuksen. HUOM! Projector Name, Location ja Assigned To: -käyttäjätunnus saattavat näkyä lyhennettyinä, jos ne ovat liian pitkiä. 83

84 3. Verkonhallinta 3.2 Crestron e-control (jatkuu) Help Desk -ikkuna Lähettää/vastaanottaa viestit Crestron RoomView Expressin ja Fusion RV :n järjestelmänvalvojille/järjestelmänvalvojilta. Send Painike Lähettää viestin. Tarkistaa vastaanotetun viestin. Kuvaus 84

85 3. Verkonhallinta 3.2 Crestron e-control (jatkuu) Hätätilannehälytys Kun Crestron RoomView Expressin ja Fusion RV :n järjestelmänvalvoja lähettää hälytysviestin, se näkyy ruudulla. Syötä viesti hälytysviestin alla olevaan ruutuun ja napsauta [Send]-painiketta. HUOM! Lisätietoja hätätilannehälytyksestä on Crestron RoomView Expressin tai Fusion RV :n käyttöoppaassa. Crestron RoomView :n ja Fusion RV :n hälytysviesti näkyy projektorin näytöllä reaaliaikaista Messenger-pikaviestiä vastaavasti ( 99). Jos toinen pikaviesti näkyy näytöllä, hälytysviesti ylikirjoittaa sen. Jos toisen pikaviestin prioriteetti on asetettu korkeaksi, hälytysviesti ei näy projektorin näytöllä. Katso lisätietoja Messenger-sovelluksen käyttöoppaasta. 3.3 Moderaattoriohjaus Suorittaa Näyttö Mirroringin hallinnan sisään kirjautumalla web-ohjauksen moderaattoriohjauksesta Katso kappaleesta 5 lisätietoja Näyttö Mirroringista. 85

86 4. Verkkoesitys 4. Verkkoesitys 4.1 Yleiskuvaus Tietokoneen, älypuhelimen ja tabletin näyttö voidaan siirtää verkon välityksellä ja näyttää projektorilla. LiveViewer Pro-sovellus Seuraavat erikoissovellukset vaaditaan verkkoesitys-toiminnon käyttämistä varten. Sovellus LiveViewer Pro Windows ille LiveViewer Pro Mac ille LiveViewer Pro Androidille Kuvaus Tämä sovellus voi siirtää Windows -työpöytänäytön projektoriin suoratoistolla ja heijastaa sen. Tämä sovellus voi siirtää Mac -työpöytänäytön projektoriin suoratoistolla ja heijastaa sen. Android-älypuhelimesta tai Android-tabletista tämä sovellus voi näyttää asiakirjan, valokuvan, videon, verkkosivun, kameran esikuvan ja toistaa musiikkia. ios-älypuhelimesta tai ios-tabletista tämä LiveViewer Pro ios:lle sovellus voi näyttää asiakirjan, valokuvan, videon, verkkosivun, kameran esikuvan ja toistaa musiikkia. Tekijänoikeudella suojattua sisältöä ei ehkä näytetä. 86

87 4. Verkkoesitys 4.2 Näyttötila Verkkoesityksellä on kaksi näyttötilaa: Yksittäistila ja Moni-tila Yksittäistila Näyttää kuvaa tietokoneesta,älypuhelimesta tai tabletista täydessä näytössä. Esittäjätila Yksittäistilassa projektoria käyttää yksi laitteestasi ja estää pääsyn muista laitetta, kun Esittäjätila on PÄÄLLE LiveViewer Pro. Kun pidät esitystäsi, sinun ei tarvitse huolehtia, että ruudussa näkyvä kuva muuttuu odottamatta toisen laitteestasi lähettämäksi kuvaksi. Esittäjätila voidaan asettaa PÄÄLLE valinnat-valikossa LiveViewer Pro Monitila Projektori voi jakaa heijastetun näytön neljään osaan ja näyttää kuvia yhteensä neljästä laitetta samaan aikaan. Näyttösijainnin määrää LiveViewer Pro. HUOM! Automaattista toistoa ei tehdä Moni-tilassa. LiveViewer Pro for Android/iOS:n video- ja musiikkisisältöä ei voida heijastaa Moni-tilassa. 87

88 4. Verkkoesitys Koko kankaan näyttö Moni-tilassa yksi neljästä näytöstä voidaan valita näkymään koko näytössä. Kauko-ohjaimen toiminta 1) Paina [ENTER]-painiketta kauko-ohjaimesta Moni-tilassa. Valintakohdistin näkyy. Kohdistin katoaa, kun painat RESET-painiketta. Kohdistin katoaa automaattisesti, jos sitä ei käytetä 5 sekuntiin sen ollessa näkyvissä. 2) Valitse näyttö koko kankaan näytölle [ / / / ]-painikkeilla kauko-ohjaimesta. 3) Paina [ENTER]-painiketta kauko-ohjaimesta. Valittu näyttö näkyy koko kankaalla. 4) Koko kankaan näyttö palautuu 4 näytön näkymään, kun painat [ENTER]- painiketta. ENTER ENTER 1 ENTER RESET Ei toimintaa 5 sekuntiin Käytä [ / / / ]-painikkeita siirtämään kohdistinta. Ohjauspaneelin toiminta 1) Paina [ ]-painiketta ohjauspaneelista Moni-tilassa. Valintakohdistin näkyy. Kohdistin katoaa automaattisesti, jos sitä ei käytetä 5 sekuntiin sen ollessa näkyvissä. 2) Valitse näyttö koko kankaan näytölle [ / / / ]-painikkeilla ohjauspaneelista. 3) Paina [INPUT]-painiketta ohjauspaneelista. Valittu näyttö näkyy koko kankaalla. 4) Koko kankaan näyttö palautuu 4 näytön näkymään, kun painat [ ]- tai [INPUT]-painiketta INPUT 1 /INPUT Ei toimintaa 5 sekuntiin Käytä [ / / / ]-painikkeita siirtämään kohdistinta. 88

89 4. Verkkoesitys 4.3 Multicast-tila Videokuvia yhdestä laitteestasi voidaan siirtää useisiin projektoreihin ja näyttää samaan aikaan. Yhteensä neljä projektoria voi näyttää kuvaa yhdestä laitteestasi samaan aikaan. 4.4 Moderaattorin hallinta-tila Yksi laitteestasi voidaan asettaa Moderaattoriksi (Isäntä) hallitsemaan kaikkia muita laitetta (Asiakkaat) tai valitsimia, jotka on yhdistetty projektoriin, langallisen tai langattoman LAN:n välityksellä. Koska asiakkaat eivät voi ohjata projektoria, Isäntä voi edetä ohjelmiston kanssa järjestetyllä tavalla tasaisesti ja turvallisesti. Moderaattori voi hallita yhteensä 50 asiakaslaitetta. Moderaattori (Isäntä) LAN Asiakkaat 89

90 4. Verkkoesitys 4.5 Portin numero LiveViewer Pro käytettävät porttinumerot näkyvät alla. Porttinumero Protokolla 1900 UDP TCP TCP 9595 TCP HUOM! Kun muu sovellus käyttää yllä olevia portteja, LiveViewer Pro ei ehkä toimi. 90

91 5. Näytön Mirroring 5. Näytön Mirroring 5.1 Yleiskuvaus Tämä projektori voi näyttää näytön tietokone-, älypuhelin- ja tabletti-laitteista, jotka ovat Miracast -yhteensopivia. Erityissovellusta ei vaadita laitteestasi, joka vastaa Miracastia. Windows 8.1/10 Miracast Android HUOM! Tekijänoikeudella suojattua sisältöä ei ehkä näytetä. Kuva ja ääni saatetaan keskeyttää riippuen Miracast -yhteensopivasta laitteestasi ja sähköaaltoympäristöstä. Miracast -liitäntätoimenpide vaihtelee riippuen Miracast -yhteensopivasta langattomasta laitteestasi. Katso opastuksesta tai Miracast -yhteensopivan langattoman laitteestasi käyttöohjeesta lisätietoja. Vaikka laitteestasi on Miracast -yhteensopiva, sitä ei ehkä yhdistetä projektoriin tai laitteestasi näyttöä ei ehkä heijasteta projektorilla riippuen laitteestasi ominaisuuksista. 91

92 5. Näytön Mirroring 5.2 Näyttötila Näyttö Mirroringilla on kolme näyttötilaa: Yksittäistila, Moni-tila ja Moderaattori-tila Yksittäistila Näyttää kuvan Miracastilla yhdistetystä laitteestasi koko näytössä Monitila Projektori voi jakaa heijastetun näytön neljään osaan ja näyttää kuvia yhteensä neljästä Miracast illayhdistetystä laitteestasi samaan aikaan. Näyttösijainti on järjestyksessä alue ylhäällä vasemmalla, ylhäällä oikealla, alhaalla vasemmalla ja alhaalla oikealla. HUOM! Näyttö päivitetään säännöllisin väliajoin Moni-tilassa. Automaattista toistoa ei tehdä Moni-tilassa. 92

93 5. Näytön Mirroring Koko kankaan näyttö Moni-tilassa yksi neljästä näytöstä voidaan valita näkymään koko näytössä. Kauko-ohjaimen toiminta 1) Paina [ENTER]-painiketta kauko-ohjaimesta Moni-tilassa. Valintakohdistin näkyy. Kohdistin katoaa, kun painat RESET-painiketta. Kohdistin katoaa automaattisesti, jos sitä ei käytetä 5 sekuntiin sen ollessa näkyvissä. 2) Valitse näyttö koko kankaan näytölle [ / / / ]-painikkeilla kauko-ohjaimesta. 3) Paina [ENTER]-painiketta kauko-ohjaimesta. Valittu näyttö näkyy koko kankaalla. 4) Koko kankaan näyttö palautuu 4 näytön näkymään, kun painat [ENTER]- painiketta. ENTER ENTER 1 ENTER RESET Ei toimintaa 5 sekuntiin Käytä [ / / / ]-painikkeita siirtämään kohdistinta. Ohjauspaneelin toiminta 1) Paina [ ]-painiketta ohjauspaneelista Moni-tilassa. Valintakohdistin näkyy. Kohdistin katoaa automaattisesti, jos sitä ei käytetä 5 sekuntiin sen ollessa näkyvissä. 2) Valitse näyttö koko kankaan näytölle [ / / / ]-painikkeilla ohjauspaneelista. 3) Paina [INPUT]-painiketta ohjauspaneelista. Valittu näyttö näkyy koko kankaalla. 4) Koko kankaan näyttö palautuu 4 näytön näkymään, kun painat [ ]- tai [INPUT]-painiketta INPUT 1 /INPUT Ei toimintaa 5 sekuntiin Käytä [ / / / ]-painikkeita siirtämään kohdistinta. 93

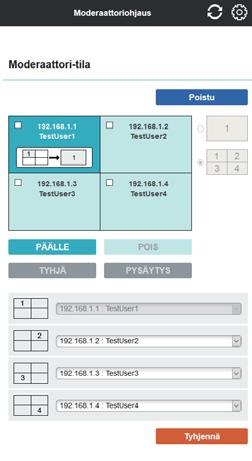

94 5. Näytön Mirroring Moderaattori-tila Jos useita laitetta on yhdistetty projektoriin Miracast -toiminnolla, yhdeksi laitetta voidaan asettaa Moderaattori. Moderaattori voi määrittää projektorissa näytettävät laitetta. Moderaattori-laitteestasi ohjaa muiden laitteestasi näyttöä projektorin verkkonäytöstä. Moderaattori voi ohjata yhteensä 8 laitetta. Moderaattorin laite Hallinta Control projektorin from projector web-näytöstä web screen HUOM! Kuvaa ei näytetä Moderaattori-tilassa, vaikka Miracast -liitäntä on muodostettu. Vain Moderaattorin määrittämä laitteestasi näytetään heijastetussa näytössä. 94

95 5.3 Moderaattoriohjaus 5. Näytön Mirroring Kirjoittautumalla sisään web-ohjauksen "Moderaattoriohjauksesta laitteestasi tulee Moderaattori ja se voi suorittaa seuraavat toiminnat. Yksittäistilan ja Moni-tilan vaihtaminen. Näytettävän laitteestasi valinta. Heijastettavan laitteestasi vaihtaminen PÄÄLLE/POIS. HUOM! Useat laitetta eivät voi olla Moderaattori samaan aikaan Sisäänkirjautuminen Sisäänkirjautuminen vaaditaan Moderaattoriohjaus-toiminnon käyttämiseksi. Oletussalasana ja käyttäjänimi ovat seuraavat. Käyttäjänimi *1 Moderaattori Salasana <tyhjä> *1 Ei voida muuttaa. Syötä salasana ja käyttäjänimi, sitten klikkaa [OK]. 95

96 5. Näytön Mirroring Moderaattori-tila Kuvaa näytön. (4) (1) (7) (2) (3) (5) (6) (1) Näyttötila valintapainike Valitsee Yksittäistilan tai Moni-tilan. Kuitenkin yllä olevaa ei voida käyttää, kun laitteestasinäyttö on PÄÄLLE. Jos valitset Moni-tilan, se näkyy seuraavasti. (2) Laitteestasi valinta-valikko Valitsee tällä hetkellä yhdistetyn laitteestasi pudotuslistasta. Laitteestasi voidaan määrittää jaetulle neljälle alueelle Moni-tilassa. Kuitenkiaan samaa laitetta ei voida valita useilla alueilla. (3) Tyhjennä-painike Tyhjennä-painike tyhjentää laitteestasivalinnat nykyisessä näyttötilassa. (jatkuu seuraavalla sivulla) 96

97 5. Näytön Mirroring (4) Näyttöikkuna Laitteestasivalinta-valikossa valitun laitteestasi tiedot näkyvät. Vaihtaaksesi näytön PÄÄLLE/POIS-painikkeella Moni-tilassa lisää valintamerkki kunkin alueen, johon laitteestasi on määrätty, valintaruutuun. Kun alue on asetettu PÄÄLLE Moni-tilassa, painike koko näyttöä varten näkyy. ( ) (5) PÄÄLLE/POIS-painike Kytkee PÄÄLLE/POIS laitteestasi näytön valitulla alueella. PÄÄLLE : Kytkee PÄÄLLE näytön. POIS : Kytkee POIS näytön. Kuitenkin kun täysi näyttö näkyy Moni-tilassa, PÄÄLLE/POIS-painiketta ei voida käyttää. Tässä tapauksessa painike Moni-tilaan palaamiseksi näkyy näyttöikkunassa. ( ) (6) TYHJÄ/PYSÄYTYS-painike TYHJÄ: Kytkee TYHJÄN PÄÄLLE/POIS. PYSÄYTYS: Kytkee PYSÄYTYKSEN PÄÄLLE/POIS. (7) Poistu-painike Lopettaa Moderaattoriohjauksen. HUOM! Näyttö päivitetään säännöllisin väliajoin Moderaattori-tilan Monitilassa. Näyttöä ei päivitetä reaaliajassa. Automaattista toistoa ei tehdä Moderaattori-tilan Moni-tilassa. 97

98 6. Minun kuvani-toiminto 6. Minun kuvani-toiminto Projektori voi esittää pysähtyneitä kuvia, jotka siirretään verkon kautta. On mahdollista jakaa korkeintaan 4 kuvatiedostoa. MINUN KUVANI-siirtoon tarvitaan erityissovellutus PC:lle. ( 22) Käytä sovellusta kuvatietojen siirtämiseen. Katso tietoja tietokoneen ja projektorin tarvittavista asetuksista ja toiminnoista sovelluksen käyttöoppaasta. Siirretyn kuvan näyttämistä varten valitse MINUN KUVANI -kohta VERKKOvalikosta. Katso lisätietoja MINUN KUVANI -kuvauksesta VERKKO-valikossa. HUOM! Käyttämällä MY BUTTON-toimintoa, joka rekisteröi MINUN KUVANI, voidaan näyttää siirrettyä kuvaa. ( VALINNAT-valikko Käyttöohje) Kuvatiedosto voidaan näyttää myös käyttämällä tapahtumien ohjelmointitoimintoa verkkoselaimesta. ( 111) Jos tietoja siirretään samanaikaisesti langattoman ja langallisen LAN:in kautta, projektori ei ehkä pysty käsittelemään tietoja oikein. 98

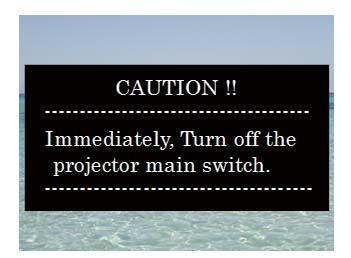

99 7. Viestintuoja-toiminto 7. Viestintuoja-toiminto 7.1 Yleiskuvaus Projektori voi näyttää verkon kautta siirretyn tekstidatan näytöllä ja toistaa äänidataa projektorissa. Tekstitietoja voidaan näyttää kuvaruudulla kahdella tavalla. Yksi tapa on näyttää tietokoneesta siirretttävät tiedot reaaliajassa, ja toinen on valita ja näyttää tekstitiedot tiedoista, jotka on tallennettu projektoriin. On mahdollista tallentaa korkeintan 12 tekstitiedostoa. Katso lisätietoja Messenger-työkalun käyttöohjeesta. Siirrä tekstitiedot Näytä tekstitiedot (esim. 4 ) 1) Vieritä (Scroll) (2) Laatikko (Box) (3) Ponnahdus (Pop on) (4) Kuvasivu (Picture Side) 99

100 7. Viestintuoja-toiminto Viestintuojatoiminto vaatii erityissovellutuksen tietokoneeseen. ( 22) Käytä tätä sovellutusta tekstitietojen muokkaukseen, siirtoon ja näyttöön. Katso tietoja tietokoneen ja projektorin tarvittavista asetuksista ja toiminnoista sovelluksen käyttöoppaasta. 7.2 Näyttötyyli On 4 viestin näyttötyylityyppiä. Seuraava on kuvaus kustakin tyypistä. 1) Vieritä (Scroll) Viesti rullaa vasemmalle viestin näyttöalueella. Today s The chemical class 2) Laatikko (Box) Viesti rullaa ylös neliönmuotoisella viestin näyttöalueella. 3) Ponnahdus (Pop on) Viesti näytetään koko näytössä neliönmuotoisella viestin näyttöalueella. 4) Kuvasivu (Picture Side) Viesti näytetään viestin näyttöalueella oikealla tai vasemmalla. 100

101 7. Viestintuoja-toiminto HUOM! Käyttämällä MY BUTTON-toimintoa, joka rekisteröi VIESTINTUOJA, voidaan kääntää näytettävä viestintuojateksti päälle/pois. ( VALINNAT-valikko Käyttöohje) Tekstitiedosto voidaan näyttää myös käyttämällä tapahtumien ohjelmointitoimintoa verkkoselaimella. ( 111). Jos tietoja siirretään samanaikaisesti langattoman ja langallisen LAN:in kautta, projektori ei ehkä käsittele tietoja oikein. 101

102 8. Verkkosilta-toiminto 8. Verkkosilta-toiminto Tämä projektori on varustettu VERKKOSILTA-toiminnolla, joka suorittaa verkkoprotokollan ja sarjaliitännän keskinäisen konversion. Käytettäessä VERKKOSILTA-toimintoa projektoriin langattoman tai langallisen LAN:n välityksellä yhdistetty tietokone voi hallita ulkoista laitetta RS-232C-viestinnän välityksellä käyttämällä projektoria verkkoliitäntänä. Langaton LAN WIRELESS-portti (Langaton sovitin) TCP/IP-tiedot Protokollan muutos Sarjatiedot Tietokone Langallinen LAN LAN-kaapeli RS-232C RS-232C-kaapeli Ulkoinen laite CONTROL-portti LAN-portti 8.1 Laitteiden liittäminen muihin laitteisiin 1) Liitä projektorin LAN-portti tietokoneen LAN-porttiin LAN-kaapelilla tai liitä langaton sovitin WIRELESS-porttiin. 2) Liitä projektorin CONTROL -portti ja laitteen RS-232C-portti RS-232Ckaapelilla toisiinsa RS-232C-tiedonsiirtoa varten. HUOM! Ennen kuin liität laitteet, lue liitäntäohjeet laitteiden käyttöoppaista. Käytettäessä RS-232C-kytkentää tarkasta kunkin portin määritykset, jotta osaat käyttää oikeaa kaapelia. ( Connection to the ports Käyttöohje - Technical) Kun VALINNAT - PALVELU - OHJAUSPÄÄTE - LANGALLINEN VERKKO on asetettu tilaan HDBaseT, yhdistä LAN-kaapeli projektorin HDBaseT-porttiin. 102

103 8.2 Tiedonsiirron asettaminen 8. Verkkosilta-toiminto Määrittääksesi yhteysasetukset käyttämällä projektorin VERKKOSILTA-toimintoa käytä YHTEYSASETUKSET-valikon kohtia. Avaa projektorin valikko ja valitse VALINNAT - PALVELU - YHTEYSASETUKSET-valikko. ( VALINNAT-valikko > PALVELU > YHTEYSASETUKSET Käyttöohje) 1) Valitse YHTEYSTYYPPI -valikosta VERKKOSILTA (LANGATON tai LANGALLINEN käytetyn yhteyden tyypin mukaan) CONTROL-portille. 2) Valitse SARJA-ASETUKSET-valikosta oikea baudinopeus ja pariteetti CONTROL -portille liitetyn laitteen RS-232C-portin määritysten mukaan. Kohta BAUDINOPEUS PARITEETTI Tiedon pituus Aloitusbitti Lopetusbitti Olotila 4800bps/9600bps/19200bps/38400bps EI MITÄÄN / PARITON / PARILLINEN 8 bittiä (kiinteä) 1 bitti (kiinteä) 1 bitti (kiinteä) 3) Aseta LÄHETYSTAPA-valikosta oikea menetelmä CONTROL -portille käyttötarpeen mukaan HUOM! POIS on YHTEYSTYYPPI-kohdan oletusasetus. Aseta YHTEYS-valikosta tiedonsiirtotapa. Muista, että väärä asetus saattaa aiheuttaa toimintahäiriöitä tiedonsiirrossa. Kun toinen VERKKOSILTA -asetuksista on valittu YHTEYSTYYPPI -valikosta, RS-232C-komentoja ei voida vastaanottaa CONTROL-portista. Kun YHTEYSTYYPPI on asetettu muuhun tilaan kuin POIS, VALINNAT - PALVELU - OHJAUSPÄÄTE - RS-232C asetetaan pakolla tilaan CONTROL. 8.3 Viestintäportti Lähetä VERKKOSILTA-toiminnossa tiedot tietokoneesta projektoriin käyttäen Verkkosillan portti -porttia, joka on määritetty Web-selaimen Portin asetukset -kohdassa. ( 54) HUOM! Oletuksena on asetettu

104 8. Verkkosilta-toiminto 8.4 Lähetystapa KAKSISUUNTAINEN/VUOROSUUNTAINEN-yhteyden asetus. Lähetystapa voidaan valita valikoista vain, kun YHTEYSTYYPPI-asetukseksi on valittu VERKKOSILTA. ( VALINNAT-valikko > PALVELU > YHTEYSASETUKSET Käyttöohje) VUOROSUUNTAINEN KAKSISUUNTAINEN VUOROSUUNTAINEN Tällä menetelmällä projektori voidaan asettaa kaksisuuntaiseen tiedonsiirtoon, mutta vain yksi suunta (tietojen lähetys tai vastaanotto) on sallittu kerrallaan. Projektori ei voi vastaanottaa tietoja tietokoneesta odottaessaan vastetietoja ulkoisesta laitteesta. Kun projektori saa vastetiedot ulkoisesta laitteesta tai vasteaika on ylitetty, projektori voi vastaanottaa tietoja tietokoneesta. Tämä merkitsee sitä, että projektori ohjaa tietojen lähettämistä ja vastaanottamista tiedonsiirron synkronisoimiseksi. Kun haluat käyttää VUOROSUUNTAINEN-menetelmää, aseta VASTEAIKA seuraavien ohjeiden mukaan. TCP/IP-tiedot Protokollan muutos Sarjatiedot Langallinen LAN RS-232C Tietokone LAN-kaapeli RS-232C -kaapeli Ulkoinen laite Langaton LAN Tietojen lähettäminen Tietojen lähettäminen Tietojen hylkääminen Vastetiedot Tietojen hylkääminen vasteaika Vastetiedot Tietojen hylkääminen UAseta olemassa olevan laitteen vastetietojen odotusaika VASTEAIKAvalikosta. ( VALINNAT-valikko > PALVELU > YHTEYSASETUKSET Käyttöohje) POIS 1s 2s 3s ( POIS) 104

105 8. Verkkosilta-toiminto 8.4 Lähetystapa (jatkuu) HUOM! Käytettäessä VUOROSUUNTAINEN menetelmää projektori voi lähettää enintään 254 bittiä tietoja kerrallaan. os ulkoisen laitteen vastetietoja ei tarvitse valvoa ja VASTEAIKA-asetuksena on POIS, projektori voi vastaanottaa tietoja tietokoneesta ja lähettää niitä ulkoiseen laitteeseen jatkuvasti. POIS on oletusasetus KAKSISUUNTAINEN Tällä menetelmällä projektori voi luoda kaksisuuntaisen tiedonsiirron lähettäen ja vastaanottaen tietoja samaan aikaan valvomatta ulkoisen laitteen vastetietoja. Käytettäessä tätä menetelmää tietokone ja ulkoinen laite lähettävät tiedot ilman synkronointia. Jos ne on synkronoitava, aseta tietokone synkronoimaan ne. HUOM! Kun tietokone hallitsee vastaanottojen ja lähetysten synkronointia, ulkoista laitetta ei ehkä hallita oikein riippuen projektorin tietojenkäsittelytilasta. 105

106 9. Muut toiminnot 9. Muut toiminnot 9.1 Sähköpostihälytykset Projektori voi automaattisesti lähettää hälytysviestin määritettyyn sähköpostiosoitteeseen, kun projektori havaitsee tietyn huoltoa vaativan tilan tai vian. HUOM! Voit määrittää korkeintaan viisi sähköpostiosoitetta. On mahdollista, että projektori ei pysty lähettämään sähköpostia, jos siitä katkeaa virta äkillisesti. Sähköposteja ei ehkä lähetetä oikein riippuen käyttämästäsi sähköpostiympäristöstä. Sähköpostivaroituksille käytettävissä olevat varoitukset ovat seuraavat. (*) Kohta Kuvaus Suojushäiriö Lampun suojusta ei ole kiinnitetty kunnolla. Tuuletinhäiriö Tuuletin ei toimi. Lamppuhäiriö Lamppu ei syty, ja on mahdollista että sisäosat ovat kuumentuneet. Lämpötilahäiriö On mahdollista, että sisäosat ovat kuumentuneet. Ilmanvaihtohäiriö Sisäinen lämpötila on nousussa. Jäähdytyshäiriö On mahdollista, että sisäosat ovat viilentyneet liikaa. Suodatinhäiriö Suodattimen käyttöikä on kulunut umpeen. Varjostinvirhe Varjostin ei toimi oikein. Muu häiriö Muut kuin yllä olevat häiriöt. Jos häiriö näytetään, ota yhteyttä jälleenmyyjääsi. Aikataulun toteutusvirhe Ajastettujen tapahtumien toteutus epäonnistui. Lampun käyttöiän hälytys Lamppu ikä on ylittänyt määrätyn hälytysrajan. Suodattimen käyttöiän hälytys Suodatinaika on ylittänyt määrätyn hälytysrajan. Siirtymän ilmaisimen hälytys Siirtymänilmaisimen hälytys. ( TURVALLISUUS-valikko Käyttöohje) * Tuetut varoitukset vaihtelevat mallista riippuen. (jatkuu seuraavalla sivulla) 106

107 9. Muut toiminnot HUOM! Suodatinhäiriö-sähköpostin saamisen ajoitus riippuu SUOD.VIESTIasetuksesta LAMPPU & SUODATIN-kohdassa SÄÄTÖ-valikossa, joka määrittää ajanjakson, kunnes suodatinviesti näytetään projektorin näytössä. Kun suodattimen käyttöaika ylittää sille asetetun aikarajan, sinulle lähetetään sähköpostiviesti. Sähköposti-ilmoitusta ei lähetetä, jos SUOD.VIESTI on asetettu asentoon POIS. ( SÄÄTÖ-valikko Käyttöohje) Lampun käyttöiän hälytys on kynnys sähköposti-ilmoitukselle lamppuiästä. Kun asetettu aika ylittää rajan, joka on konfiguroitu Projektorin web-ohjaus (Projektorin web-ohjauksessa), sähköposti lähetetään. Suodattimen käyttöiän hälytys on kynnys sähköposti-ilmoitukselle suodatinajasta. Kun asetettu aika ylittää rajan, joka on konfiguroitu Projektorin web-ohjaus (Projektorin web-ohjauksessa), sähköposti lähetetään. 107

108 9. Muut toiminnot Jos haluat käyttää projektorin sähköpostihälytystoimintoa, konfiguroi seuraavat kohdat verkkoselaimen avulla. Esimerkki ( 55) 1) Valitse [Sähköpostiasetukset] päävalikosta Projektorin web-ohjaus (Projektorin web-ohjauksessa). 2) Konfiguroi kukin kohta Sähköpostiasetukset-sivulla. Katso kohtaa Sähköpostiasetukset ( 55) lisätietoja varten. 3) Napsauta [Käytä] painiketta ja tallenna asetukset. 4) Napsauta [Lähetä testiviesti]-painiketta ja varmista, että sähköpostiasetukset ovat oikein. Seuraava sähköposti toimitetaan määritettyihin osoitteisiin. Asiarivi :Test Mail Teksti :Send Test Mail Date Time IP Address MAC Address <Projector name> <Testauspäivämäärä> <Testausaika> <Projektorin IP-osoite> <Projektorin MAC-osoite> Hälytysasetukset ( 57) 1) Valitse [Hälytysasetukset] päävalikossa Projektorin web-ohjaus (Projektorin web-ohjauksessa). 2) Valitse ja konfiguroi jokainen hälytyskohta. Lisätietoja on kohdassa Hälytysasetukset ( 57). 3) Napsauta [Käytä] painiketta ja tallenna asetukset. Virhe/Varoitus -sähköpostit formatoidaan seuraavasti: Asiarivi : <Mail title> Teksti : <Mail text> Date Time IP Address MAC Address <Projector name> <Vian/varoituksen päivämäärä> <Vian/varoituksen aika> <Projektorin IP-osoite> <Projektorin MAC-osoite> 108

109 9.2 Projektorin käyttö SNMP:llä 9. Muut toiminnot SNMP (Simple Network Management Protocol) mahdollistaa projektorin tietojen hallinnan, kun kyseessä ovat virhe- tai varoitustilanteet, tietokoneesta käsin verkon kautta. HUOM! On suositeltavaa, että SNMP-toiminnot suorittaa verkonhallinta. SNMP -hallintaohjelmisto tulee asentaa tietokoneeseen projektorin valvomiseksi SNMP:n kautta. Standardi MIB (MIB-2) Voit katso seuraavia kohtia, jotka on määritetty Standardi MIB (MIB-2):n järjestelmäryhmässä. Kohta sysname syslocation syscontact Kuvaus Projektorin nimi on asetettu. Tiedot siitä, mihin se on sijoitettu. Sillä on asetettu merkkijono paikassa syslocation (SNMP) kohdassa Projektorin webohjaus - [Verkkoasetukset] - [Yleiset asetukset]. Tiedot järjestelmän valvojan yhteystiedoissa. Sillä on asetettu merkkijono paikassa syscontact (SNMP) kohdassa Projektorin web-ohjaus - [Verkkoasetukset] - [Yleiset asetukset]. Vahvistettu MIB Voit saada konfiguraatiotiedot käyttämällä vahvistettua MIB:tä projektoreille. Vahvistettu MIB projektoreille voidaan ladata [Portin asetukset]-sivulta Projektorin web-ohjaus (Projektorin web-ohjauksessa). Loukku Kun virhe tai varoitus tapahtuu projektorissa, ilmoitus lähetetään määrättyyn osoitteeseen. Kohdassa 9.1 Sähköpostihälytykset ( 106) näytettävien sähköpostihälytysten lisäksi seuraava ilmoitus voidaan lähettää. Kohta Kuvaus Kylmäkäynnistys Kun projektorissa on virta kytkettynä, se toimii seuraavasti. Jos VALMIUSTILA-asetus on NORMAALI, projektorin siirtyy sammutetusta tilasta valmiustilaan. Jos VALMIUSTILA-asetus on VERKKO(WOL) tai SÄÄSTÖ, projektori siirtyy valmiustilasta päälle (lamppu syttyy). ( SÄÄTÖ-valikko Käyttöohje) Todennusvirhe SNMP-sisäänkäynti havaittu väärästä SNMP-yhteisöstä. 109

110 9. Muut toiminnot Aseta seuraavat toiminnot Verkko-selaimen kautta, jos haluat hallita projektoria SNMP:n avulla. Portin asetukset ( 54) 1) Valitse [Portin asetukset] päävalikosta Projektorin web-ohjaus (Projektorin web-ohjauksessa). 2) Lataa MIB-tiedosto napsauttamalla [Lataa MIB-tiedosto]. 3) Napsauta [Käytössä] tarkistusruutua ja avaa SNMP -portti. Aseta IP-osoite SNMP trap-toiminnon lähettämiseksi silloin, kun Virhe/Varoitus tapahtuu. Turva-asetukset ( 64) 1) Valitse [Turva-asetukset] päävalikosta Projektorin web-ohjaus (Projektorin web-ohjauksessa). 2) Napsauta [SNMP] ja aseta yhteisön nimi näkyviin ilmestyvään näyttöön. Hälytysasetukset ( 57) Konfiguroi asetukset Trap-siirtoa varten Virheille/Varoituksille. 1) Valitse [Hälytysasetukset] päävalikossa Projektorin web-ohjaus (Projektorin web-ohjauksessa). 2) Valitse Virhe/Varoitus -kohta, jonka haluat konfiguroida. 3) Napsauta [Käytössä] tarkistusruutua SNMP trap -viestin lähettämiseksi Virheille/Varoituksille. Tyhjennä [Käytössä] tarkistusruutu, silloin kun SNMP trapsiirtoa ei tarvita. 4) Napsauta [Käytä] painiketta ja tallenna asetukset. HUOM! Rekisteröi ladattu MIB-tiedosto käytettävään SNMP-hallintaohjelmaan. Varmista, että suoritat verkon uudelleen käynnistämisen, kun [Portin asetukset]- tai [Turva-asetukset]-asetuksia muutetaan. 110

111 9.3 Tapahtumasuunnittelu Suunnittelutoiminnolla voit ottaa käyttöön tiettyjen toimintojen suunnitellun toteutuksen, mukaan lukien virta päälle / virta pois päältä. Toiminto ottaa käyttöön projektorin itsehallinnan. Ota huomioon seuraava ennen aikataulun asettamista. 9. Muut toiminnot HUOM! Aikataulu voidaan asettaa projektorin VALINNAT - AIKATAULUvalikossa. ( Katso Käyttöohjeet VALINNAT). Aikataulun 16 ohjelman maksimimäärä voidaan asettaa. 20 tapahtuman maksimimäärä voidaan rekisteröidä 1 ohjelmaan. Mitään tapahtumia ei ole rekisteröity ohjelmiin 1 16 tehdasasetuksissa. Ohjelma täytyy asettaa etukäteen, kun aikataulutoimintoa käytetään ensimmäisen kerran. Ohjelmoitujen tapahtumien prioriteetti on seuraava: 1) tietty päivämäärä 2) viikoittainen. Ohjelmoiduille tapahtumille voidaan määrittää korkeintaan 10 päivämäärää. Kun samalle päivämäärälle ja kellonajalle on ohjelmoitu useampi kuin yksi tapahtuma, alhaisemman numeroarvon omaavilla tapahtumilla on prioriteetti (esim. Tietty päivämäärä nro 1 -määritteellä on prioriteetti Tietty päivämäärä nro 2 -määritteen suhteen, jne.) Virta päälle-toimenpiteellä on alhaisin prioriteetti kaikkien samanaikaisesti määritettyjen toimenpiteiden joukossa. Varmista, että päiväys ja kellonaika on säädetty ennen ohjelmoitujen tapahtumien ottamista käyttöön. ( 62) Kun projektoria on siirretty, tarkista projektorin päiväyksen ja kellonajan asetukset ennen aikataulujen konfigurointia. Sisäinen kello ei mahdollisesti pysy tarkasti ajassa. SNTP:n käyttäminen on suositeltavaa tarkan ajan ylläpitämiseksi. Tietyt projektorin virheet (esimerkiksi lämpötilavirhe, lamppuvirhe) estävät ajastettujen toimintojen tai tapahtumien asianmukaisen suorittamisen. Minun kuvani - ja Messenger -tapahtumat eivät käynnisty asianmukaisesti ja, tuloksena on "aikataulun toteutusvirhe"-tila, jos lamppu ei syty ja/tai näytettäviä tietoja ei ole tallennettu projektoriin ajastetun tapahtuman suorituksen aikana. Lähde - ja Minun kuvani -tapahtumat eivät käynnisty, jos turvallisuustoiminto on aktivoitu ja projektori lukitaan toiminnon vuoksi. Aikataulua ei voida suorittaa verkkolaitelmistopäivityksen aikana. ( 121) 111

112 9. Muut toiminnot Aikataulun asetusmenetelmä Projektorin web-ohjaus (Projektorin webohjauksessa) kuvataan seuraavassa. Ohjelman asetus on välttämätöntä ohjelmatoiminnon käyttämiseksi. Erilaisia tapahtumia kuten virta päälle/pois päältä tai tulolähteen vaihtaminen ja tapahtumien suoritusajankohta rekisteröidään ohjelmaan. Mitään tapahtumia ei ole rekisteröity ohjelmiin 1-16 tehdasasetuksissa. Aseta ohjelma seuraavia vaiheita seuraamalla. Jos ohjelma on jo asetettu, hyppää vaiheeseen 6). 1) Valitse [Aikatauluasetukset] päävalikosta Projektorin web-ohjaus (Projektorin web-ohjauksessa). 2) Klikkaa [Ohjelman muokkaus]-painiketta näyttääksesi ohjelman muokkaus-näytön. Valitse ohjelma, jota haluat muuntaa, pudostuslistasta, ja klikkaa [Valitse]-painiketta. 112

113 9. Muut toiminnot 3) Ajan, tapahtumien ja parametrien asetuksen jälkeen klikkaa [Rekisteröi] lisätäksesi uuden tapahtuman. Klikkaa [Poista]-painiketta, kun haluat poistaa tapahtuman. Klikkaa [Poista kaikki]-painiketta, kun haluat poistaa kaikki tapahtumat tällä hetkellä valitusta ohjelmasta. 4) Jos haluat muokata toisen numeron ohjelmaa jatkuvasti, valitse ohjelma, jota haluat muokata pudotusvalikosta, ja klikkaa [Valinta (Valitse)]-painiketta. 5) Klikkaa [Takaisin]-painiketta palataksesi aikataulun hallintanäyttöön ohjelman asetuksen lopettamisen jälkeen. Klikkaa [Ohjelmalista]-painiketta näyttääksesi ohjelmalistanäytön. Tässä näytössä kuhunkin ohjelmanumeroon rekisteröidyt tapahtumatiedot voidaan vahvistaa. Menetelmä asetetun ohjelman määräämiseksi aikatauluun vaiheissa 1) 5) kuvataan seuraavassa. 6) Klikkaa suoritettavan aikataulun valintaruutua (eli klikkaa "Maanantain" valintaruutua, kun se suoritetaan maanantaisin) aikataulun hallintanäytössä. 7) Valitse suoritettava ohjelma pudotusvalikosta. Voit vahvistaa kuhunkin ohjelmaan rekisteröidyt tapahtumatiedot ohjelmalistasta näyttöruudun alaosassa. Kun asetetaan määrättyä päiväystä No.1 10, syötä päiväys (kuukausi/päivä). 8) Klikkaa [Käytä]-painiketta tallentaaksesi aikatauluasetukset projektoriin. Toista vaiheet 6) 8) samalla tavalla asettaaksesi aikataulun, jonka haluat suorittaa. Aikatauluasetukset ovat nyt valmiit. Lopuksi varmista, että projektoriin tallennettu aika on asetettu oikein. 113

114 9. Muut toiminnot Ohjelman kopiointi Kun kopioit tällä hetkellä valittua ohjelmaa toiseen ohjelmaan, klikkaa [Ohjelmakopio]-painiketta. Klikkaa [Kopiointi kohteeseen] (Kopioi kohteeseen)-painiketta sen jälkeen, kun olet valinnut pudotusvalikosta ohjelman, johon haluat kopioida. Samaa ohjelmaa, joka on valittu tällä hetkellä, ei voida määrittää ohjelmaksi, johon haluat kopioida. Klikkaa [Muokkaa]-painiketta muokataksesi kopioidun ohjelman tapahtumaa ohjelman kopioimisen jälkeen. 114

115 9. Muut toiminnot 9.4 Komentovalvonta verkon kautta Voit konfi guroida ja valvoa projektoria verkon kautta käyttämällä RS-232C komentoja. Viestintäportti Seuraavat kaksi porttia on tarkoitettu komentovalvontaan. TCP #23 (Verkonhallintaportti 1 (Portti: 23)) TCP #9715 (Verkonhallintaportti 2 (Portti:9715)) HUOM! Komentovalvonta on käytettävissä vain yllä määrätyn portin kautta. Komentovalvonnan asetukset ( 54) Konfi guroi seuraavat kohdat verkkoselaimella, kun komentovalvonta on käytössä. Esimerkki: Jos projektorin IP-osoitteeksi on asetettu : 1) Syötä verkkoselaimen osoitekenttään ja valitse Projektorin web-ohjaus valintaikkunasta. 2) Anna käyttäjäntunnus ja salasana, ja napsauta [OK]. 3) Napsauta [Portin asetukset] päävalikossa. 4) Napsauta [Käytössä] tarkistusruutua ja avaa Verkonhallintaportti 1 (Portti: 23) jotta voit käyttää kohtaa TCP #23. Napsauta [Käytössä] tarkistusruutua [Todennus] asetusta varten, silloin kun todentamista tarvitaan, muussa tapauksessa tyhjennä tarkistusruutu. 5) Napsauta [Käytössä] tarkistusruutua ja avaa Verkonhallintaportti 2 (Portti:9715) jotta voit käyttää kohtaa TCP #9715. Napsauta [Käytössä] tarkistusruutua [Todennus] asetusta varten, silloin kun todentamista tarvitaan, muussa tapauksessa tyhjennä tarkistusruutu. 115

116 9. Muut toiminnot 9.4 Komentovalvonta verkon kautta (jatkuu) 6) Napsauta [Käytä] painiketta ja tallenna asetukset. Kun todentamisasetukset on otettu käyttöön, tarvitaan seuraavia asetuksia. ( 64) 7) Napsauta [Turva-asetukset] päävalikossa. 8) Klikkaa [Verkon hallinta] ja syötä haluamasi salasana. * Ks. HUOM! 9) Napsauta [Käytä] painiketta ja tallenna asetukset. HUOM! Salasanan tulee olla sama Verkkohallinta-portille1 (Portti: 23), Verkkohallinta-portille2 (Portti: 9715), PJLink-portille (Portti: 4352), Minun kuvani-portille (Portti: 9716) ja Messenger-portille (Portti: 9719). Uudet säätöasetukset tulevat voimaan, kun verkkoliitäntä käynnistetään uudelleen. Kun säätöasetuksia on muutettu, verkkoliitäntä on käynnistettävä uudelleen. Verkkoliitäntä voidaan käynnistää uudelleen kohdasta Verkon uudelleenkäynnistäminen päävalikossa. ( 75) 116

117 9. Muut toiminnot 9.4 Komentovalvonta verkon kautta (jatkuu) Komentoformaatti Komentoformaatit vaihtelevat eri viestintäporttien välillä. TCP #23 Voit käyttää RS-232C -komentoja tekemättä mitään muutoksia. Vastaustietojen formaatti on sama, kuin RS-232C -komennoilla. ( RS-232C Communication Käyttöohje - Technical) Tästä huolimatta, seuraava vastaus lähetetään takaisin todentamisvirheen tapahtuessa, silloin kun todentamistoiminto on aktivoitu. <Reply in the event of an authentication error> Vastaus Virhekoodi 0x1F 0x04 0x00 TCP #9715 Lähetystietojen formaatti Seuraava formatointi lisätään otsikkoon (0x02), Tietojen pituus (0,x0D), Tarkastusumma (1 bitti) ja Liitäntätunnus (1 bitti) RS-232C -komennoista. Otsikko Tiedon pituus RS-232C-komento Tarkistussumma Liitäntätunnus 0x02 0x0D 13 bittiä 1 bitti 1 bitti Otsikko 0x02, Kiinteä Tiedon pituus RS-232C komentojen bittipituus (0x0D, kiinteä) RS-232C-komento RS-232C komennot, jotka alkavat 0xBE 0xEF (13 bittiä) Tarkistussumma Tällä arvolla tuloksena nolla kun lasketaan yhteen alemmat 8 bittiä otsikosta tarkastussummaan. Liitäntätunnus Satunnainen arvo (Tämä arvo kiinnittyy vastaustietoihin) 117

118 9. Muut toiminnot 9.4 Komentovalvonta verkon kautta (jatkuu) Vastaustietojen formaatti Liitäntätunnus (tiedot ovat samat, kuin liitäntätunnustiedot lähetystietojen formaatissa) on liitetty RS-232C-komentojen vastaustietoihin. <ACK vastaus> Vastaus 0x06 Liitäntätunnus 1 bitti <NAK vastaus> Vastaus 0x15 Liitäntätunnus 1 bitti <Virhevastaus> Vastaus Virhekoodi Liitäntätunnus 0x1C 2 bittiä 1 bitti <Tietovastaus> Vastaus Tiedot Liitäntätunnus 0x1D 2 bittiä 1 bitti <Projektori varattu -vastaus> Vastaus Statuskoodi Liitäntätunnus 0x1F 2 bittiä 1 bitti <Todentamisvirhe -vastaus> Vastaus Todentamisvirhekoodi Liitäntätunnus 0x1F 0x04 0x00 1 bitti 118

119 9. Muut toiminnot 9.4 Komentovalvonta verkon kautta (jatkuu) Automaattinen liitännän katkaisu TCP-liitäntä katkeaa automaattisesti, jos sen aloituksen jälkeen ei 30 sekunnin aikana ole tapahtunut viestintää. Todentaminen Projektori ei hyväksy komentoja ilman onnistunutta todentamista silloin, kun todentamistoiminto on aktivoitu. Projektori käyttää vastakysymystyyppistä todentamista MD5-algoritmillä (Message Digest 5). Kun projektori käyttää LAN:ia, satunnainen 8 bitin sarja palautetaan, jos todentamistoiminto on aktivoitu. Sido nämä saadut 8 tavua ja salasana ja tiivistä nämä tiedot MD5-algoritmilla ja lisää tämä lähetettävien käskyjen eteen. Seuraava on esimerkki, jos salasanaksi on asetettu salasana ja satunnaiset 8 tavua ovat a572f60c. 1) Liitä projektori. 2) Vastaanota satunnainen 8 bittiä a572f60c projektorista. 3) Yhdistä satunnaiset 8 bittiä a572f60c ja salasana password ja tuloksena on a572f60cpassword. 4) Sulata tämä yhdistetty a572f60cpassword MD5-algoritmillä. Tuloksena on e3d97429adffa11bce1f d4bde. 5) Lisää tämä e3d97429adffa11bce1f d4bde komentojen eteen ja lähetä tiedot. Lähetä e3d97429adffa11bce1f d4bde +komento. 6) Kun lähetystiedot ovat oikeat, komentoa aletaan suorittaa ja vastaustiedot palautetaan. Muussa tapauksena vastauksena on todentamisvirhe. HUOM! Mitä tulee toisen tai myöhempien komentojen siirtoon, todennustiedot voi ohittaa samassa liitännässä. 119

120 9. Muut toiminnot 9.5 Crestron Connected TM Crestron Connected TM on Crestron Electronics, Inc:in toimittama monen käyttäjän resurssinhallintaohjelma. Se on projektorin ja muiden AV-laitteiden hallintaan ja säätämiseen tarkoitettu sovellus. Lisätietoja aiheesta Crestron Connected TM on Crestron -sivustolla. URL: Seuraavia liitäntöjä voidaan käyttää koko laitteiston hallintaan. 1) Crestron Fusion RV / Crestron RoomView Express / Crestron RoomView Server Edition Fusion RV, RoomView Express ja RoomView Server Edition ovat Crestron Electronics, Inc:n toimittamia ohjelmistoja. Niitä käytetään kaikkien AV-laitteiden hallintaan. Lisäksi ne voivat kommunikoida käyttötuen kanssa ja lähettää hälytysviestejä. Lisätietoja ohjelmistosta on seuraavalla sivustolla. URL: 2) Crestron e-control Crestron e-control on järjestelmän hallintaohjelma, jota voidaan käyttää verkkoselaimen kautta ( 77). 120

121 10. Laitelmistopäivitys verkkotoiminnolle 10. Laitelmistopäivitys verkkotoiminnolle Verkkotoimintoon liittyen päivitystiedosto saatetaan julkaista verkkosivullamme toimintojen lisäämiseksi tai vikojen korjaamiseksi. Seuraavassa esitetään, miten voit päivittää projektorin laitelmiston itse. HUOMAUTUS Noudata laitelmiston päivitystoimenpidettä. Noudata ohjeita. Kun ohjeita ei noudateta, projektori ei ehkä käynnisty oikein. Päivitä laitelmisto omalla vastuullasi. Älä koskaan sammuta projektorin lamppua päivityksen aikana. Kun lamppu sammuu odottamatta, tee tarvittavat huoltotoimenpiteet sen jälkeen, kun olet jättänyt projektorin vähintään 45 minuutiksi. Älä koskaan irrota USB-muistilaitetta, kun käytät sitä päivitykseen. Kun päivität laitelmistoa käyttämällä web-ohjaus-näyttöä, varmista, että verkkoa ei katkaista päivityksen aikana. Langaton LAN katkaistaan todennäköisemmin kuin langallinen LAN. Langallista liitäntää suositellaan. Päivitystä ei voida peruuttaa sen jälkeen, kun se on alkanut. Laitelmistoa ei voida palauttaa vanhaan versioon. Projektorin verkkotoimintoa ei voida käyttää päivityksen aikana. käytetään päivitystiedoston lataamiseen. Varmista verkon valvojalta, että ei ole rajoituksia tiedoston lataamiselle. Verkkotoiminto ei toimi kunnolla päivityksen aikana. 1. Yhdistä virtajohto ja kytke projektori päälle, sen jälkeen kun olet vetänyt virtajohdon irti ja jättänyt projektorin yli minuutiksi. 2. Varmista projektorin verkkoasetukset sen jälkeen, kun olet odottanut enemmän kuin kaksi minuuttia. Jotkut asetuksista saattavat palata oletusasetuksiin laitelmistopäivityksen jälkeen. 3. Kun projektori ei toimi oikein, ja ei ole ongelmaa verkkoasetuksissa, ota yhteyttä jälleenmyyjääsi. 121

122 10. Laitelmistopäivitys verkkotoiminnolle 10.1 Valmistelu On välttämätöntä saada päivitystiedosto verkkosivultamme. Sopiva päivitystiedosto voidaan valita kohdasta projektorin "Laitelmistoversio" ja "Mallin nimi verkkosivultamme. Varmista "Mallin nimi" ja Laitelmistoversio ja lataa päivitystiedosto Mallin nimen ja "Laitelmistoversion varmistus 1. On kaksi varmistustapaa. Valitse VERKKO-MUUT TOIMINNAT-LAITELMISTOPÄIVITYS projektorin LISÄVALIKOSSA. (Seuraava on esimerkki.) Mallin nimi CP-WX5506M Laitelmistoversio MMB_F1_HM_V0100 Valitse Laitelmistopäivitys Päävalikosta web-ohjauksessa. (Seuraava on esimerkki.) Mallin nimi CP-WX5506M Laitelmistoversio MMB_F1_HM_V Ota huomioon Mallin nimen ja Laitelmistoversion sisältö Päivitystiedoston lataus Käytä tietokonetta, joka voidaan yhdistää internettiin, ja lataa päivitystiedosto verkkosivultamme. Tarkasta lisätiedot verkkosivultamme. HUOM! Älä muuta päivitystiedoston nimeä. Päivitystä ei ehkä suoriteta oikein. Kun samoja päivitystiedostoja ladataan, alaindeksejä saatetaan lisätä. Varmista, että käytät tiedostoa ilman alaindeksejä. (hyvä esimerkki) MMB_F1_HM_V0100 (huono esimerkki) MMB_F1_HM_V0100(1) 122

123 10.2 Päivitys 10. Laitelmistopäivitys verkkotoiminnolle On kaksi päivitystapaa: "päivitys käyttämällä USB-muistilaitetta" ja "päivitys käyttämällä web-ohjausta verkkoliitännän välityksellä". Kumpikin menetelmä esitellään seuraavassa Päivitys käyttämällä USB-muistilaitetta Vaadittavat laitteet USB-muistilaite USB 2.0-yhteensopiva Muistikapasiteetti 32GB tai vähemmän (100MB tai enemmän tilaa vaaditaan) FAT16- ja FAT32-formaattia tuetaan. Päivitystoimenpide 1. Luo kansio USB-muistilaitteeseen päivitystiedoston tallentamista varten. Luo "PRJ"-kansio käyttämällä yksitavuisia isoja kirjaimia USB-muistilaitteen juurihakemistossa. [USB-muistilaite] ---- PRJ HUOMAUTUS Varmista, että tallennat päivitystiedoston seuraavasti. Jos päivitystiedostoa ei tallenneta oikein, projektori ei voi tunnistaa sitä. Luo "PRJ"-kansio USB-muistilaitteen juurihakemistoon. Nimeä kansio käyttämällä yksitavuisia isoja kirjaimia. Tallenna vain yksi päivitystiedosto sille mallille, jonka haluat päivittää, PRJ - kansiossa. Jos useita tiedostoja tallennetaan tähän kansioon, projektori ei ehkä tunnista päivitystiedostoa oikein. 2. Tallenna ladattu tiedosto PRJ -kansioon, joka luotiin vaiheessa Kytke projektori ja lamppu päälle. 4. Työnnä USB-muistilaite projektoriin sen jälkeen, kun olet odottanut vähintään kaksi minuuttia. Älä yhdistä kahta tai useampaa USB-muistilaitetta. 5. Valitse VERKKO - MUUT TOIMINNAT - LAITELMISTOPÄIVITYS projektorin LISÄVALIKOSSA. Tiedosto, joka on tallennettu "PRJ"-kansioon USB-muistilaitteessa, näkyy. Varmista, että tiedoston nimi on oikea. Kun tiedoston nimeä ei näy, varmista vaihe

124 10. Laitelmistopäivitys verkkotoiminnolle 6. Kun suoritat päivitystä, valitse KYLLÄ. 7. Päivitys saadaan loppuun noin muutamassa minuutissa, ja projektorin verkko käynnistyy uudelleen automaattisesti. Seuraava viesti näkyy sen jälkeen, kun laitelmistopäivitys on saatu loppuun normaalisti. Jos sitä ei näy, varmista laitelmistoversio kohdasta VERKKO-MUU TOIMINTA- LAITELMISTOPÄIVITYS tai VERKKO-VERKKOTIEDOT-MUUT TIEDOT LISÄVALIKOSSA. 124

125 10. Laitelmistopäivitys verkkotoiminnolle Päivitys web-ohjauksella verkkoliitännän kautta Vaadittavat laitteet Tietokone, joka voidaan yhdistää langalliseen tai langattomaan verkkoon webohjauksella. Käytä selainta, jonka toiminta on varmistettu. Tarkasta lisätiedot verkkosivultamme. Varaa tarvittava LAN-kaapeli tai reititin liitäntää varten. Päivitystoimenpide 1. Kopioi ladattu päivitystiedosto tietokoneeseen, joka voidaan yhdistää webohjaukseen. 2. Kytke projektori päälle. 3. Valitse Laitelmistopäivitys Päävalikosta web-ohjaukseen yhdistämisen jälkeen. Valitse PC:hen tallennettu päivitystiedosto käyttämällä [Selaa...]-painiketta. Kun oikea tiedosto valitaan, [Päivitä laitelmisto]-painike tulee klikattavaksi. 4. Klikkaa [Päivitä laitelmisto]-painiketta päivittääksesi. 5. Päivitys saadaan loppuun noin muutamassa minuutissa (se riippuu siirtonopeudesta), ja projektorin verkko käynnistyy uudelleen automaattisesti. Varmista laitelmistoversio kohteessa Web-ohjaus - Päävalikko - Laitelmistopäivitys sen jälkeen, kun uudelleen käynnistys on suoritettu loppuun. HUOM! Älä käytä selainta laitelmistopäivityksen aikana. Päivitystä ei ehkä suoriteta oikein, jos laite, jota käytät, menee lepotilaan laitelmistopäivityksen aikana. Projektoria ei voida hallita tai sen asetuksia ei voida muuttaa verkkonäytöstä laitelmistopäivityksen aikana. Laitelmisto voidaan päivittää myös käyttämällä USB-muistilaitetta. Päivitystä Web-ohjauksen avulla ei voida suorittaa päivityksen aikana, joka käyttää USBmuistilaitetta. 125
