1 Kerrostalojärjestelmä Etunimi Sukunimi

2 Sisältö Metsä Group Kerrostalojärjestelmän periaate Näin kerrostalo nousee Ominaisuudet ja kehitys Detaljit suunnittelijan apuna Toteutettuja kohteita Kerrostalojärjestelmän edut 2

3 kuuluu Metsä Groupiin Metsä Group on vastuullinen metsäteollisuuskonserni, joka keskittyy viiteen ydintoimintoon Pehmo- ja ruoanlaittopapereihin Kartonkiin Selluun Puutuotteisiin Puunhankintaan ja metsäpalveluihin Metsä Groupilla on toimintaa noin 30 maassa Liikevaihto 5,3 miljardia euroa työntekijää Kestävän kehityksen periaatteita noudattava vastuullinen toiminta, asiakaslähtöisyys ja ainutlaatuiset tuotteet ovat lähtökohtiamme. Tuotteiden pääraaka-aine on uusiutuva pohjoismainen puu. Metsäliitto Osuuskunnan omistaa noin yksityistä metsänomistajaa Olli Rojo 3

4 Kerrostalojärjestelmän periaate 4

5 Komponentoitu runkojärjestelmä Pilari-palkkirunko Muunto- ja suunnittelujoustavuus Urakkarajojen säätömahdollisuus Nopeasti kattoasennukseen, ts. säältä suojaan Tuoteosakauppa sisältää suunnittelun ja asennuksen ulkovaippa tiivistettynä Sisärakentamiseen päästään nopeasti ja työt tehdään kuivissa ja pölyttömissä olosuhteissa

6 Rakennejärjestelmä Lähde: Runko-PES 1.0 Kertopuinen pilari-palkkirunko Massiiviset Kertopuiset jäykistepilarit Rakenteellisesti liimatut Kerto-Ripa - välipohjaelementit Perusleveydet 1800, 2500 mm Jännemitat 5 7,5 m Kerto-Ripa kattoelementit Perusleveys 2500 mm Jännemitat m Kevyet ulkoseinäelementit Kuningaspaneeli (tai muu puuverhous) Rappaus Paikalla muuraus Levytys

7 Näin nousee puukerrostalo 7

8 Urakkarajana peruspultit

9 Jäykistepilarin asennus

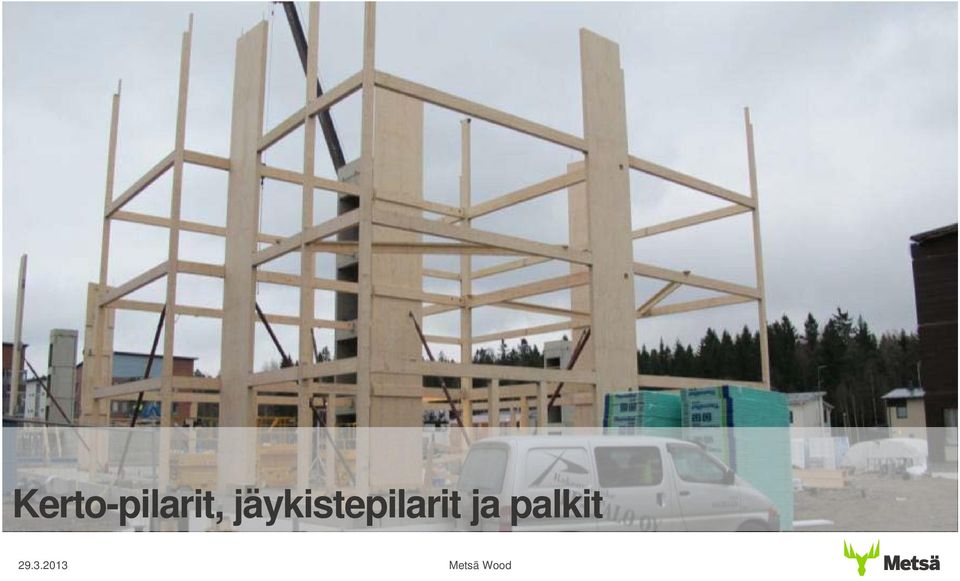

10 Kerto-pilarit, jäykistepilarit ja palkit

11 Kattoelementit

12 Sään mukainen suojaus Tarvittaessa täyshuputus

13 Kerto-Ripa -välipohjaelementti

14 Julkisivut suurelementteinä

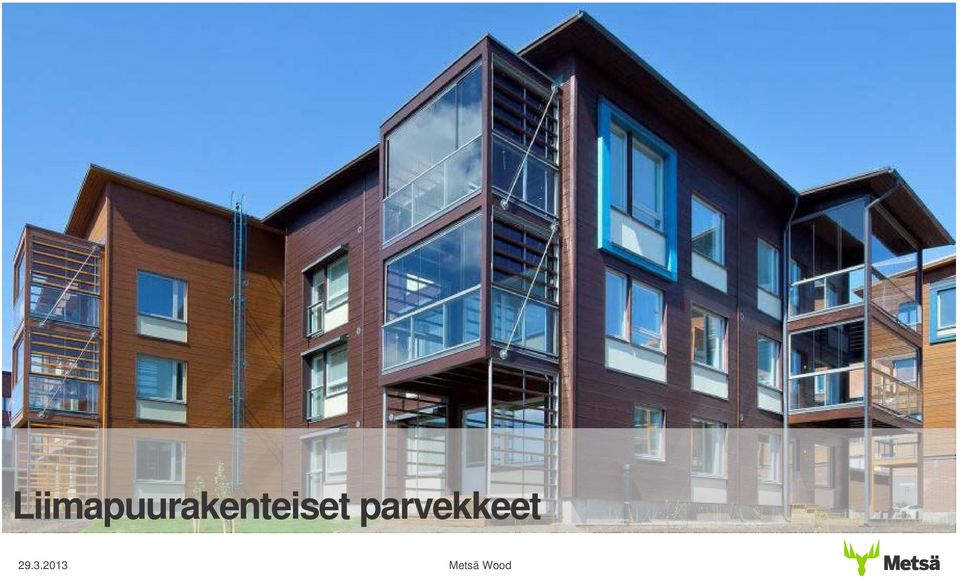

15 Liimapuurakenteiset parvekkeet

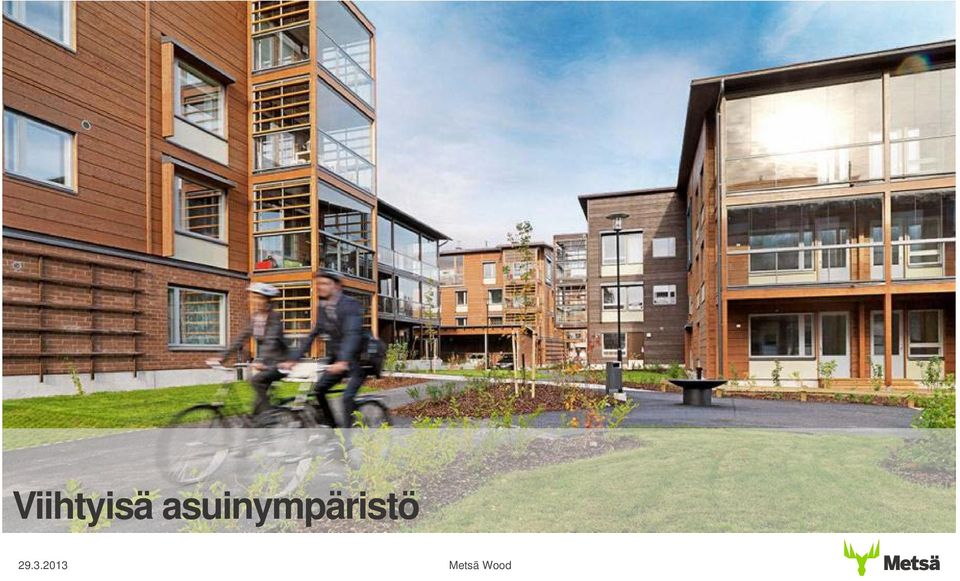

16 Viihtyisä asuinympäristö

17 Ominaisuudet ja kehitys 17

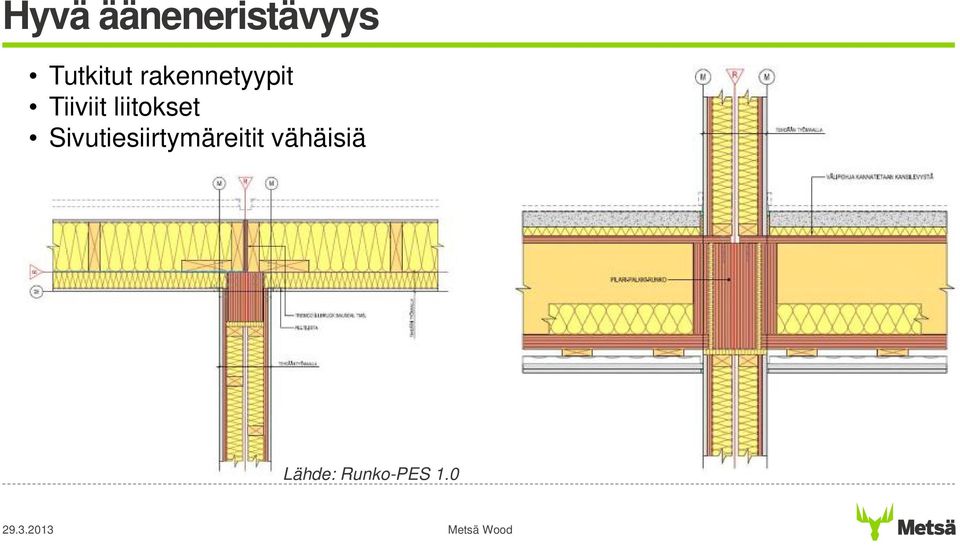

18 Hyvä ääneneristävyys Tutkitut rakennetyypit Tiiviit liitokset Sivutiesiirtymäreitit vähäisiä Lähde: Runko-PES 1.0

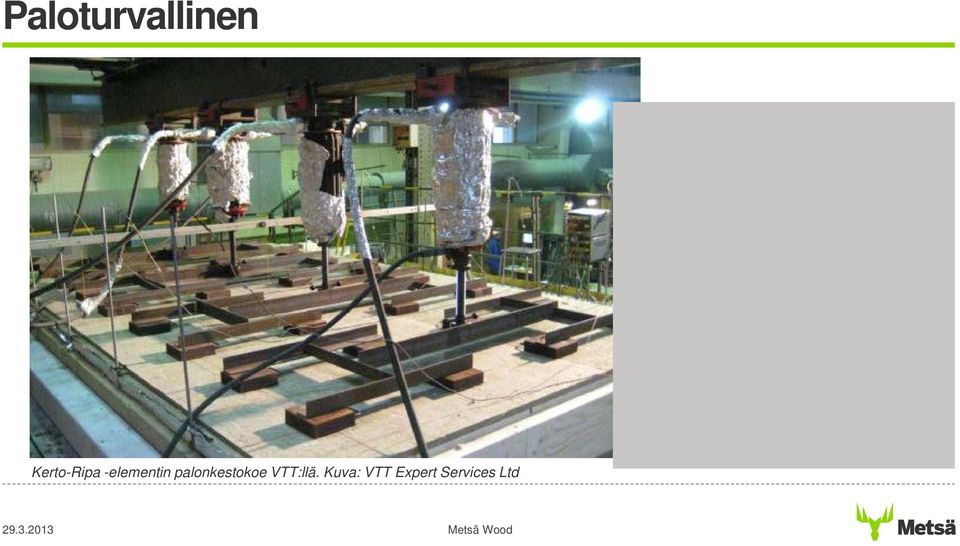

19 Paloturvallinen Kerto-Ripa -elementin palonkestokoe VTT:llä. Kuva: VTT Expert Services Ltd RakMk E1 mukainen taulukkosuunnittelu 8 kerrokseen asti Sprinklaus (P2-luokan rakennus) Pintaluokat (A2-s1, d0) Suojaverhousluokitus (K 1, K 2 ) Rakenneluokat R60 Sprinklattuna ylivertainen asumisturvallisuus, koska Palon leviäminen estyy Lämpötila ei nouse Happipitoisuus ei laske Häkä- ja syaanivetypitoisuus ei nouse Välipohjarakenne palotestattu VTT:llä

20 Välipohjaelementin palonkestokoe min: Alapuolinen kipsilevytys suojaa rakennetta 30 minuuttia hiiltymiseltä min: Kotelolaatan alalaippa ja kivivilla suojaavat palolta 70 minuuttiin asti min: Rivat alkavat hiiltyä, rakenteeseen alkaa tulla muodonmuutoksia 400 TEMPERATURE ( oc) TIME (min) TC_4 TC_5 TC_6 TC_10 TC_11 TC_12 TC_16 TC_17 TC_1

21 Vaipan ilmanpitävyystutkimus Tiiveys oleellinen tekijä energiatehokkuuden saavuttamisessa Tampereen teknillinen yliopisto: Ilmavuotoluku n 50 = 0,7 [1/h] q 50 luku = 1,6 [ m 3 /(h m 2 )] Tutkimus Viikissä

22 Rakenteisiin integroitavat LVIS-järjestelmät Rakennejärjestelmän ominaisuuksien hyödyntäminen LVISjärjestelmien sijoituksessa Lattialämmitys pintavalulaattaan Kylpyhuoneet elementteinä

23 LVIS jatkuu

24 BIM (Building Information Model) tietomallinnus

25 BIM (Building Information Model) tietomallinnus Kaikki in puurakenteet mallinnetaan asiakkaan kanssa yhteisessä tietomallissa Yhteisen tietomallin käyttäminen tehostaa suunnittelua ja parantaa suunnittelun laatua entisestään Muutosten teko nopeaa, vaikka suunnittelu olisikin jo pitkälle edennyt Törmäystarkastelun tekeminen havainnollisen 3D-tietomallin avulla Aikataulu- ja resurssihallinta Suunnittelu Tuotanto Työmaa Aliurakoitsijat Rakentamisen simulointi, työmaatoiminnot Lujuusanalyysi Taloudellinen analyysi Erilaiset simulaatiot (energia, elinkaari)

26 Detaljit suunnittelijan apuna 26

27 Perustuksen ja ulkoseinän liitos

28 Katon ja ulkoseinän liitos

29 Välipohjan ja ulkoseinän liitos

30 Kerto-Ripa välipohjaelementti

31 Esimerkki projektiaikataulusta Hankkeen esisuunnittelun ALOITUS / 30 vko in toimijaverkosto mukaan esisuunnitteluvaiheessa / 25 vko tarjoussisällön määrittely / 17 vko tarjous / 15 vko Tilaus / -14 vko Elementtisuunnittelun käynnistys Valmistuksen aloitus / 10 vko ASENNUSTEN aloitus / 0 vko Runko ja kattoasennus valmis / +2 vko Välipohja-asennus valmis / +3 vko Ulkoseinä-asennus valmis / +4 vko Kaikki runkoasennukset valmiit / + 6 vko KERROS- TALO- HANKE VALMIS asukkaat muuttavat / + 6 kk

32 Toteutettuja kohteita 32

33 Viikin puukerrostalot Runkona Kerrostalojärjestelmä Rungon asennukset 10/2011 1/2012 Kohde valmistui 6/2012 (2 taloa) ja 8/2012 (3 taloa) Kerrosneliömetrit 6300 Taloja 5 Asuntoja 103 Rakennuttaja Urakoitsija Arkkitehti Päärakennesuunnittelija Puurakennesuunnittelija Akustiikkasuunnittelu Ari Tiukka nen Etera Peab Arkkitehtitoimisto HMV A-Insinöörit Insinööritoimisto Asko Keronen Insinööritoimisto Heikki Helimäki 33

34

35

36 Asennukset sujuivat ripeästi 3 kuukautta / 5 taloa / 103 asuntoa / 6300 krs-m2 Syyssateet, joulumyrsky ja joulun loma-ajat huomioiden n. 2 vko/talo = ulkovaippa tiivistettynä => pääurakoitsija pääsi sisätöihin.

37 Porraskäytävä

38 Sisänäkymä

39 Piispalan Nuorisokeskus, Kannonkoski Runkona Kerrostalojärjestelmä Rungon asennukset 11/ /2012 Kerrosneliömetrit 2500 Taloja 1 Rakennuttaja Piispalan nuorisokeskus & urakoitsija Arkkitehti Arkkitehtitoimisto Majamaa Oy Päärakennesuunnittelija FMC Group Puurakennesuunnittelija Insinööritoimisto Asko Keronen, A-Insinöörit

40

41

42 Kerrostalojärjestelmän edut 42

43 Edut rakentamisen kannalta Keveys Säästöä perustuksissa Kevyt kalusto asennuksessa ja huoltotöissä Nopea runkovaihe Nopeampi rakentamisen kokonaisaika Alemmat rahoituskulut, aiemmat tuotot, nopea projektikierto Joustava tilankäyttö, muuntojoustavuus Teolliset komponentit Tasainen, dokumentoitu laatu CE-merkityt rakennustuotteet

44 Edut eri toimijoiden kannalta Rakennuttaja Puukerrostalo on kannattava sijoitus ekologisesti kestävään rakentamiseen. Elinkaaren aikainen muuntojoustavuus. Rakennusliike Puukerrostalo on kannattavaa liiketoimintaa. Rakentaminen on nopeaa ja helppoa elementtirakenteiden ansiosta. Arkkitehti Puukerrostalo on muuntojoustava elinkaaren aikana. Suunnittelu on joustavaa. Puu on visuaalisuudeltaan miellyttävä materiaali ja mahdollistaa moni-ilmeisen ulkonäön. Rakennesuunnittelija Puukerrostalon suunnittelu on joustavaa pilari-palkkirungon muunneltavuuden takia. Järjestelmässä liitokset on valmiiksi suunniteltu. Kaavoittaja Kunnilla on mahdollisuus profiloitua ekologisesti kestävän asumisen tarjoajina. Asukas Puukerrostalo on muuntojoustava ja haluttu asuinympäristö viihtyisyytensä takia.
